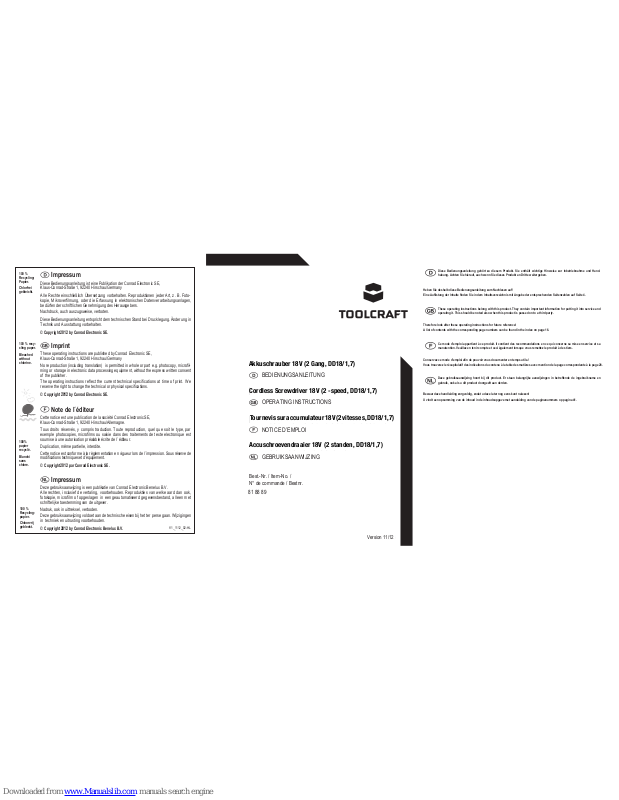

TOOLCRAFT 82 09 21 Operating Instructions Manual

Page 1

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auistung der Inhalte nden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.

These operating instructions belong with this product. They contain important information for putting it into service and operating it. This should be noted also when this product is passed on to a third party.

Therefore look after these operating instructions for future reference! A list of contents with the corresponding page numbers can be found in the index on page 16.

Ce mode d’emploi appartient à ce produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers.

Conservez ce mode d’emploi an de pouvoir vous documenter en temps utile.! Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 28.

Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen! U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 41.

Impressum

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau/Germany

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen j eder Art, z . B. F otokopie, M ikroverfilmung, oder d ie E rfassung in elektronischen D atenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in

Technik und Ausstattung vorbehalten. ©

Imprint

These operating instructions are published by Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau/Germany

No reproduction (including translation)

is permitted in whole or part e.g. photocopy, microfilming or storage in electronic data processing equipment, without the express written consent of the publisher.

The operating instructions r eflect t he current t echnical specifications at time o f print. W e reserve the right to change the technical or physical specifications.

Note de l´éditeur

Cette notice est une publication de la société Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau/Allemagne.

compris traduction. T oute reproduction, quel que soit le type, par exemple photocopies, m icrofilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l`éditeur.

Duplication, même partielle, interdite. Cette notice est conforme à

la règlementation en vigueur lors de l´impression.

Sous réserve de

modifications techniques et d’èquipement. ©

Impressum

Deze gebruiksaanwijzing is een publikatie van Conrad Electronic Benelux B.V. Alle rechten, i nclusief de vertaling, voorbehouden. R eprodukties van w elke aard dan ook, fotokopie, m icrofilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen m et schriftelijke toestemming van de uitgever.

Nadruk, ook in uittreksel, verboden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen

in techniek en uitrusting voorbehouden. ©

*02_0808_01-MK

100% Recyclingpapier.

Chloorvrij

gebleekt.

100% RecyclingPapier.

Chlorfrei gebleicht.

100% recycling paper.

Bleached without chlorine.

100% papier recyclé.

Blanchi sans chlore.

Mini-Akkuschrauber 6V

BEDIENUNGSANLEITUNG

Mini Cordless Screwdriver 6V

OPERATING INSTRUCTIONS

Mini-tournevis sur accumulateur 6V

NOTICE D’EMPLOI

Mini-schroevendraaier 6V

GEBRUIKSAANWIJZING

Best.-Nr. / Item-No. / N° de commande / Bestnr.

82 09 21

Version 08/08

81 88 89

Cordless Screwdriver 18V (2 -speed, DD18/1,7)

Tournevis sur accumulateur 18V (2 vitesses, DD18/1,7)

Akkuschrauber 18V (2 Gang, DD18/1,7)

Accuschroevendraaier 18V (2 standen, DD18/1,7)

Version 11/12

V1_1112_02-HL

2012

Page 2

3 554

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung 6

2. Lieferumfang 6

3. Symbol-Erklärungen 6

4. Sicherheitshinweise 7

5. Akku auaden 9

6. Bedienelemente und Bedienung 9

7. Handhabung 12

8. Wartung und Reinigung 12

9. Entsorgung 13

10. Behebung von Störungen 13

11. Technische Daten 14

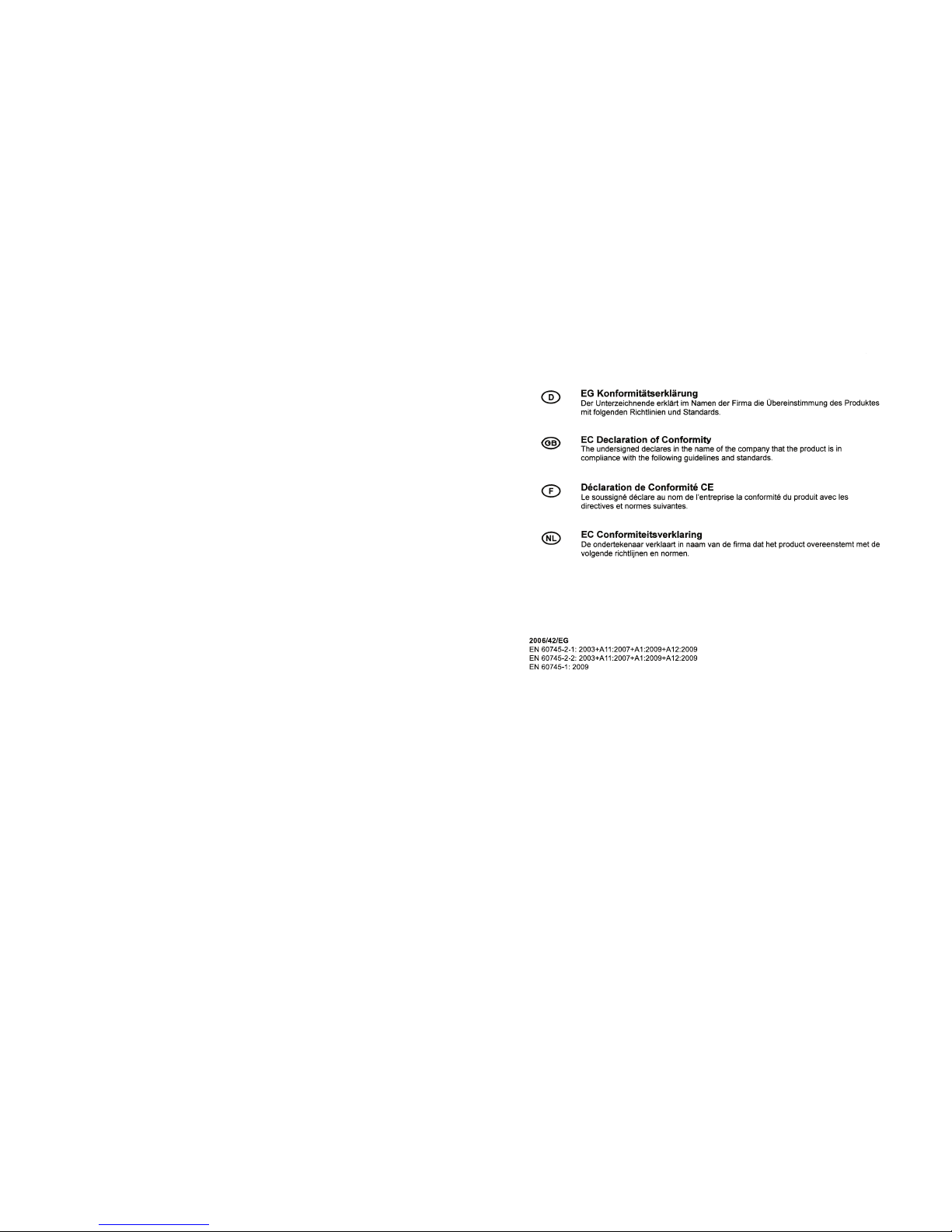

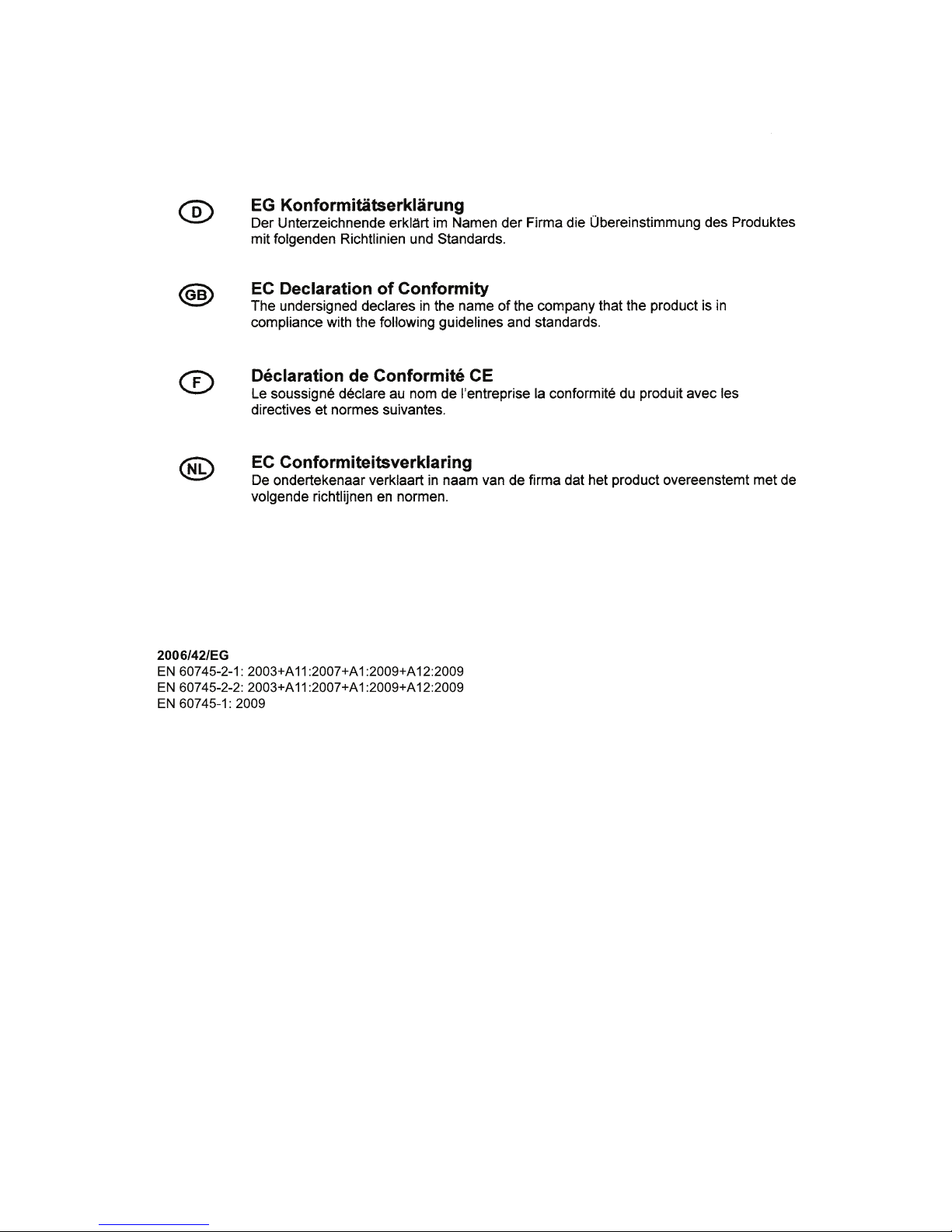

12. EG Konformitätserklärung 15

Diese Bedienungsanleitung gehört zu diesem Produkt, Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Haben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Page 3

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Bei Fragen wenden Sie sich an unsere Technische Beratung:

Tel.-Nr.: 0180/5 31 21 11 Fax-Nr.: 09604/40 88 48 e-mail: [email protected] Mo. - Fr. 8.00 bis 18.00 Uhr

Internet: www.conrad.at www.business.conrad.at

Tel. 0848/80 12 88 Fax 0848/80 12 89 e-mail: [email protected] Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

Page 4

1. Bestimmungsgemäße Verwendung

Das Produkt ist vorgesehen für das Eindrehen und Lösen von Schrauben und zum Bohren in Holz, Kunststoffe, Metalle und Keramik. Dazu sind jeweils geeignete Schraubereinsätze bzw. Bohrer zu verwenden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden, dabei erlischt nicht nur die Garantie/ Gewährleistung, sondern auch die Zulassung (CE).

Das Gehäuse darf nicht geöffnet werden. Die auf dem Produkt bendlichen Aufkleber dürfen nicht beschädigt oder entfernt werden.

Eine andere Verwendung als zuvor beschrieben führt zu Beschädigungen dieses Produkts, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!

2. Lieferumfang

• Akkuschrauber

• Ladegerät

• Akku

• Transportkoffer

• Bedienungsanleitung

3. Symbol-Erklärungen

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

Das Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das Symbol steht für spezielle Tipps und Bedienhinweise.

4. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.

Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise

verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

a) Allgemein

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes

nicht gestattet. Außerdem erlischt dadurch die Garantie/Gewährleistung.

• Das Produkt ist kein Spielzeug, es ist nicht für Kinderhände geeignet.

• Die Ladestation ist in Schutzklasse 2 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (100 – 240 V~/50Hz) des öffentlichen Versorgungsnetzes verwendet werden.

• Das Produkt (Akkuschrauber, Ladestation) darf nicht feucht oder nass werden. Dabei besteht nicht nur die Gefahr

der Zerstörung des Produkts, sondern auch Lebensgefahr durch einen elektrischen Schlag!

• Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei Transport), kann Kondenswasser

entstehen. Dadurch könnte das Produkt beschädigt werden. Bei der Ladestation besteht zusätzlich Lebensgefahr

durch elektrischen Schlag! Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es verwenden bzw. die Ladestation mit der Netzspannung verbinden. Dies kann u.U. mehrere Stunden dauern.

• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Panzen, in die unmittelbare Nähe des Produkts. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen Schlages! Schalten Sie in einem

solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach die Ladestation aus der Netzsteckdose; entfernen Sie den Akku aus dem Akkuschrauber. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen, auf dem Gerät oder in dessen Nähe ab.

• Betreiben Sie das Produkt niemals neben oder in der Nähe von entzündlichen Flüssigkeiten oder Gasen, Luft-/ Gas-Gemischen (Benzindämpfe) oder leicht entzündlichen Feststoffen. Durch Betrieb des Produkts können Funken entstehen, Explosionsgefahr!

• Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.

• Der Akkuschrauber und die Ladestation dürfen nie mit feuchten oder nassen Händen angefasst werden, Gefahr eines

lebensgefährlichen elektrischen Schlages!

• Ziehen Sie die Ladestation nicht am Kabel aus der Netzsteckdose! Ziehen Sie die Ladestation immer am Gehäuse

aus der Netzsteckdose (seitlich links und rechts mit einer Hand festhalten und dann herausziehen).

• Stellen Sie keine Gegenstände auf das Stromkabel, knicken Sie das Kabel nicht.

• Sollte die Ladestation Beschädigungen aufweisen, so berühren Sie die Ladestation nicht. Schalten Sie zuerst die

zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach die

Ladestation vorsichtig aus der Netzsteckdose. Bringen Sie das Gerät danach in eine Fachwerkstatt! Eine Reparatur

der beschädigten Ladestation ist nicht zulässig, Lebensgefahr!

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Kunststofffolien bzw. -tüten, Styroporteile usw. könnten für Kinder zu einem gefährlichen Spielzeug werden.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen

Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

Page 5

b) Betrieb des Akkuschraubers

• Durch rotierende Teile können Haare oder Kleidung eingedreht werden, Verletzungsgefahr! Verwenden Sie deshalb bei langen Haaren z.B. ein Haarnetz, tragen Sie beim Arbeiten eng anliegende Kleidung.

• Überprüfen Sie den Akkuschrauber vor jeder Benutzung auf Beschädigungen. Falls Sie Beschädigungen feststellen, nehmen Sie das Gerät nicht in Betrieb, sondern lassen Sie es von einem Fachmann überprüfen.

• Der Drehrichtungsumschalter ist aus Sicherheitsgründen vor dem Einsetzen bzw. Entfernen von SchrauberEinsätzen oder Bohrern in Mittelstellung zu bringen. In dieser Stellung wird der Antrieb blockiert (Einschaltsperre).

• Beim Bohren oder beim Eindrehen von Schrauben ist darauf zu achten, dass keine Strom-, Gas- oder Wasserleitungen

beschädigt werden! Lebensgefahr!

• Beim Eindrehen langer Schrauben ist besondere Vorsicht geboten, diese könnten verkanten bzw. der Akkuschrauber

könnte abrutschen, Verletzungsgefahr!

• Belasten Sie den Akkuschrauber nie soweit, dass der Antrieb zum Stillstand kommt.

• Beim Bohren bzw. Schrauben über Kopf ist eine geeignete Schutzbrille zu verwenden. Durch Bohrstaub oder Metallspäne besteht die Gefahr von Augenverletzungen.

• Unter Umständen ist eine zusätzliche Atemmaske sinnvoll, die Staub aus Nase, Mund und Lungen fernhält, außerdem ein Gehörschutz.

• Beim Bohren bzw. Schrauben über Kopf darf die Magnethalterung auf der Oberseite des Akkuschraubers nicht benutzt werden. Die dortigen Schrauben könnten herabfallen (z.B. ins Gesicht/Augen), Verletzungsgefahr!

• Halten Sie den Akkuschrauber richtig fest. Durch einen plötzlichen Stopp des Antriebs (z.B. wenn ein Bohrer sich verhakt) überträgt sich das Drehmoment auf den Akkuschrauber selbst, er verdreht sich seitlich. Dadurch besteht die Gefahr, dass Ihnen der Akkuschrauber aus der Hand fällt, Verletzungsgefahr!

c) Akku und Ladegerät

• Der Akku muss zum Laden aus dem Akkuschrauber entnommen werden und darf nur über die mitgelieferte Ladestation aufgeladen werden. Verwenden Sie die Ladestation ausschließlich für den Akkuschrauber.

• Laden Sie den Akku nur bei einer Umgebungstemperatur von ca. 10°C bis 30°C.

• Falls der Akku sich durch längeren Betrieb erwärmt hat, so lassen Sie ihn zuerst abkühlen, bevor Sie ihn auaden.

• Laden Sie den Akku erst dann, wenn er leer ist. Das mehrmalige nacheinander folgende Laden eines nicht leeren Akkus bzw. das Laden nach kurzzeitigem Gebrauch führt zu einer verringerten Lebensdauer des Akkus und zum Kapazitätsverlust (“Memory-Effekt”).

• Der verwendete Li-ion-Akku entlädt sich bei Nichtbenutzung langsam selbst (sog. “Selbstentladung”). Wenn Sie den

Akkuschrauber längere Zeit nicht benutzen, so laden Sie den Akku regelmäßig nach, etwa alle 3 Monate.

• Schützen Sie das Produkt vor starker Kälte, Hitze und direkter Sonneneinstrahlung. Durch widrige Umgebungsbedingungen verringert sich nicht nur die Lebensdauer des Akkus, sondern es besteht in Extremfällen Explosionsgefahr bzw. die Gefahr der Zerstörung des Akkus.

• Werfen Sie den den Akkuschrauber mit eingebautem Akku nicht ins Feuer, Explosionsgefahr durch den Akku!

• Gehen Sie vorsichtig mit dem Produkt um, lassen Sie Akkuschrauber und Ladestation nicht fallen. Durch das hohe Gewicht besteht nicht nur die Gefahr der Zerstörung des Produkts, sondern auch Verletzungsgefahr.

• Zerlegen Sie den Akku niemals.

• Bei Kurzschluss der Kontakte des Akkus besteht Brand- und Explosionsgefahr!

5. Akku auaden

a) Allgemein

Beachten Sie unbedingt die Sicherheitshinweise dieser Bedienungsanleitung, speziell Kapitel 4. c).

Vor der ersten Inbetriebnahme ist der Akku aufzuladen. Grundsätzlich gilt: Ein neuer oder längere Zeit nicht verwendeter Akku bringt erst nach etwa 5 vollständigen Entlade- und Ladevorgängen seine volle Leistung.

Bei Betrieb des Akkuschraubers ist dieser aufzuladen:

• wenn sich der Antrieb ohne Belastung nur noch sehr langsam bewegt.

• bei längerer Lagerung alle 3 Monate.

Gehen Sie zum Auaden des Akkus folgendermaßen vor:

• Schließen Sie das Batterieladegerät an eine Netzsteckdose (100-240 V/AC, 50/60 Hz) an. Die POWER LED leuchtet gelb auf.

• Nehmen Sie den Akku aus dem Akkuschrauber. Drücken Sie dazu die zwei seitlich angebrachten Entriegelungsknöpfe des Akkus und ziehen

Sie den Akku heraus. Siehe auch Kapitel 6 für diesen Schritt.

• Stecken Sie den Akku unter Beachtung der korrekten Ausrichtung (nur eine Ausrichtung ist möglich) in die Buchse des Ladegeräts (wenden Sie dabei keine Gewalt an!). Die Lade-LED leuchtet rot.

• Ist der Akku vollständig aufgeladen, leuchtet die Lade-LED grün (Akku ist vollständig aufgeladen).

Ein vollständiger Ladevorgang dauert etwa 1-2 Stunden.

• Entnehmen Sie den Akku direkt nach dem Ende des Ladevorgangs aus dem Ladegerät.

• Trennen Sie das Ladegerät von der Netzspannung, ziehen Sie den Netzstecker aus der Netzsteckdose.

• Stecken Sie den Akku in den Akkuschrauber ein, so dass er einrastet.

Nur eine Orientierung des Akkus ist richtig, wenden Sie beim Einstecken des Akkus in den Akkuschrauber keine Gewalt

an.

b) Lade-LED Statusanzeige

Ereignis Mögliche Ursache Lösung

Blinkt grün

Akku überhitzt. Lassen Sie den Akku vor dem Auaden abkühlen.

Akku ist nicht korrekt eingesteckt. Stecken Sie den Akku ordnungsgemäß ein, überprüfen Sie den

Akkukontakt und stellen Sie sicher, dass die Lade-LED den korrekten Ladestatus anzeigt (rot).

Blinkt grün und rot Anormaler / defekter Akku. Ersetzen Sie den Akku mit einem Akku gleichen Typs.

6. Bedienelemente und Bedienung

a) Allgemein

Bitte sehen Sie hierzu Seite 3

1. Schnellspann-Bohrfutter

2. Drehmoment-Einstellring

3. Anzeige für Akkuzustand (mit Prüftaste)

4. Schalter für Zweigang-Getriebe („LOW“ = langsam, „HIGH“ = schnell)

5. Drehrichtungsumschalter mit Einschaltsperre

6. Akku

7. Drucktaster für Akku-Entriegelung

8. Ein-/Ausschalter

Page 6

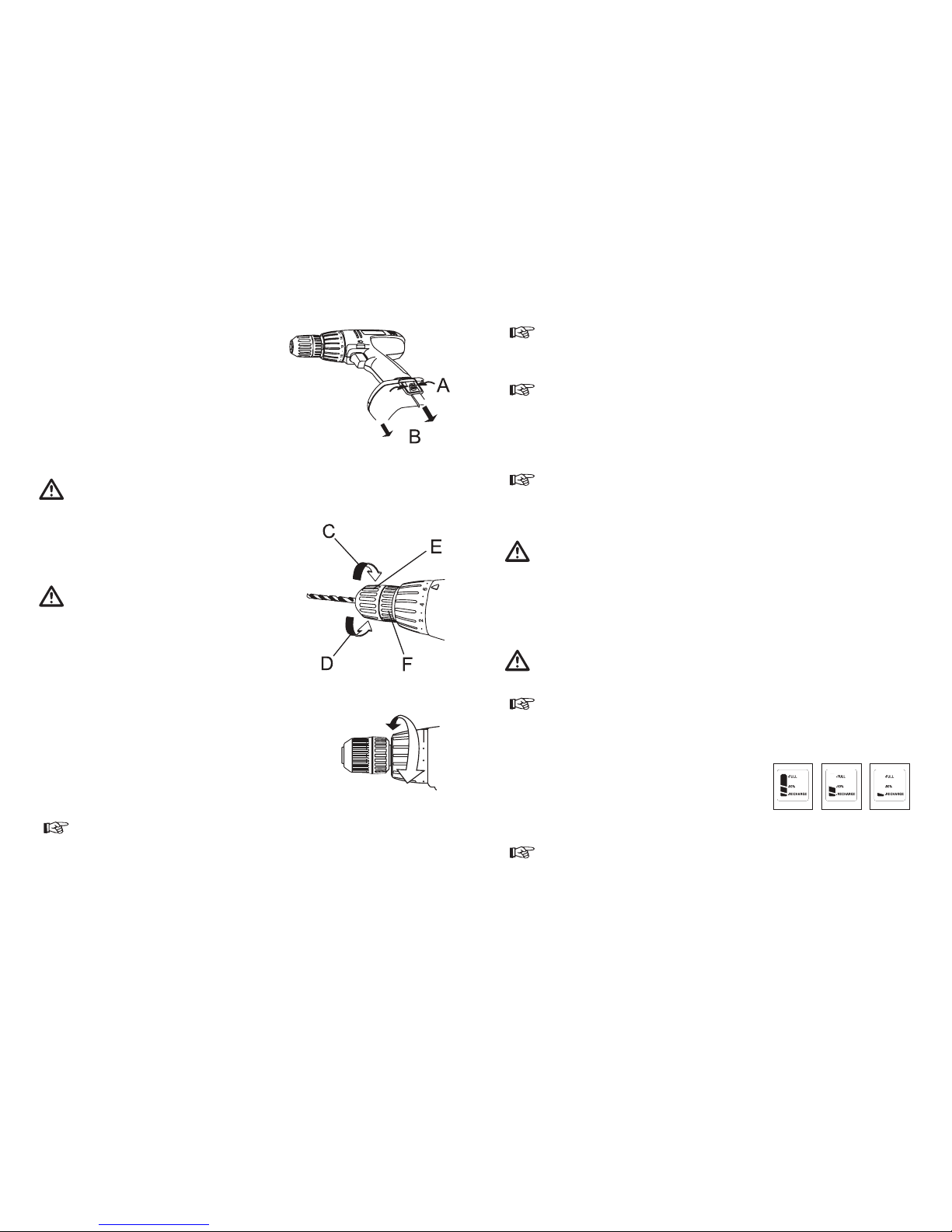

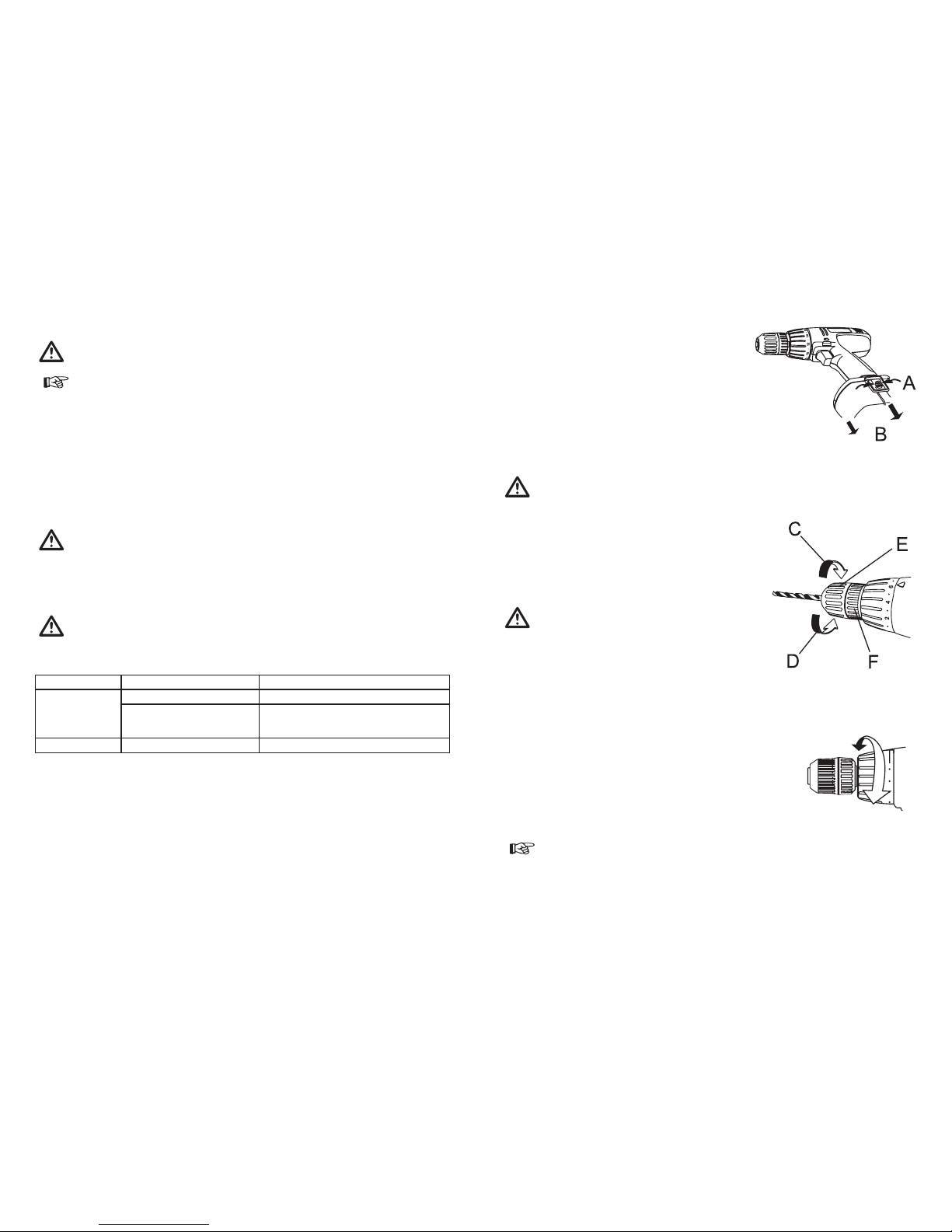

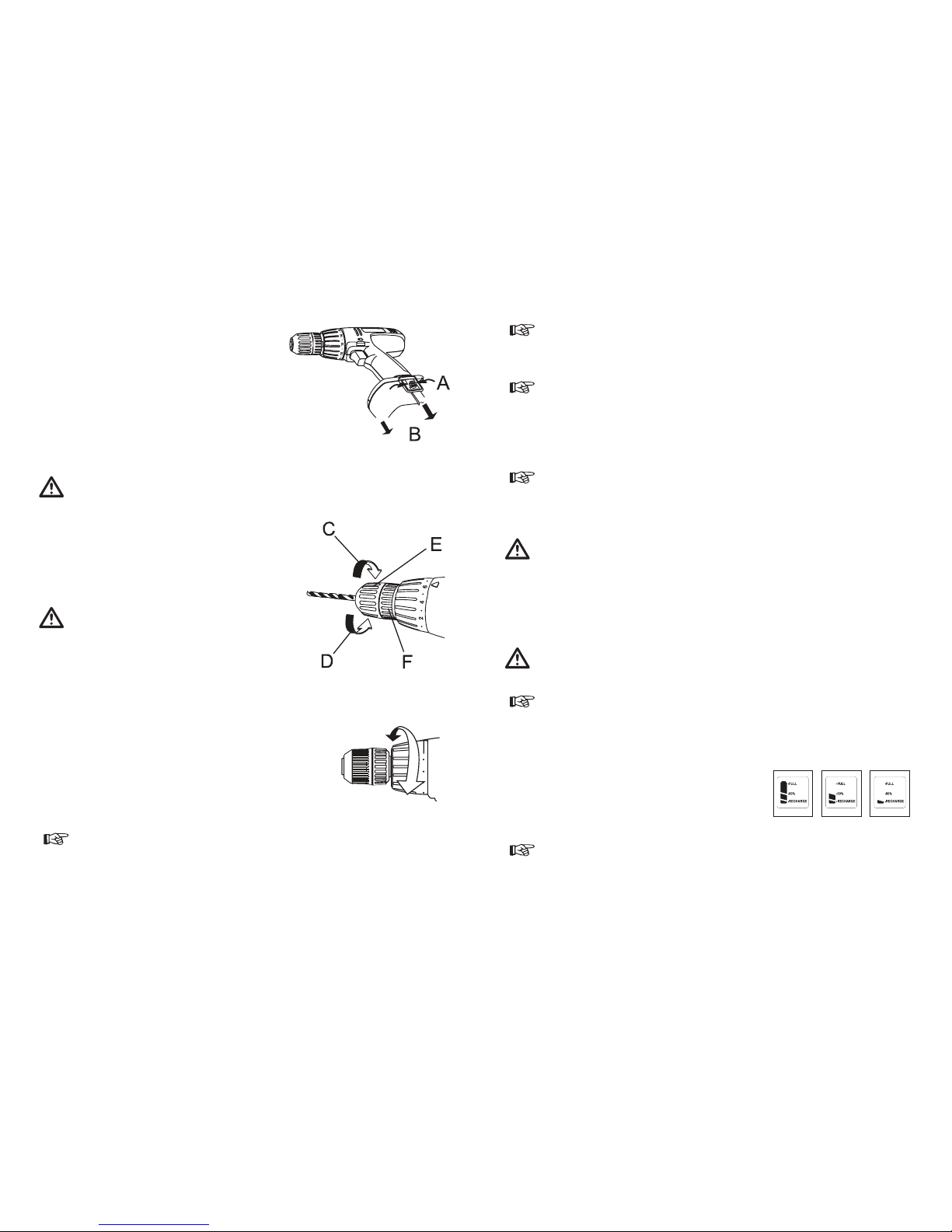

b) Akku herausnehmen und einsetzen

Zum Herausnehmen des Akkus sind die beiden seitlichen Drucktaster für die Akkuentriegelung (7) zu drücken (A) .

Danach lässt sich der Akku nach unten herausziehen (B).

Zum Einsetzen des Akkus ist dieser in korrekter Orientierung unten in den Akkuschrauber einzusetzen, bis er einrastet.

Bild 1

c) Werkzeug ins Bohrfutter einsetzen/entnehmen

Aus Sicherheitsgründen ist zuerst der Drehrichtungsumschalter (5) in Mittelstellung zu bringen, damit der Ein-/Ausschalter (8) blockiert ist.

Öffnen Sie das Bohrfutter, in dem Sie den inneren Ring (F) mit einer Hand festhalten und den äußeren Ring (E) mit der anderen Hand entgegen dem Uhrzeigersinn drehen (C, von vorn auf das Bohrfutter gesehen). Stecken Sie das gewünschte Werkzeug (in der Abbildung ein Bohrer) in das Bohrfutter. Drehen Sie das Bohrfutter fest, indem Sie den inneren Ring (F) mit einer Hand festhalten und den äußeren Ring (E) mit der anderen Hand im Uhrzeigersinn drehen (D, von vorn auf das Bohrfutter gesehen).

Stellen Sie sicher, dass das Werkzeug (z.B. ein Aufsatz oder eine

Bohrspitze) im Bohrspannfutter xiert ist. Es sollte ganz in das Bohrspannfutter eingeführt werden.

Zum Entnehmen des Werkzeugs gehen Sie wie oben beschrieben vor. Öffnen Sie das Bohrfutter, in dem Sie den inneren Ring (F) mit einer Hand festhalten und den äußeren Ring (E) mit der anderen Hand entgegen dem Uhrzeigersinn drehen.

Bild 2

d) Drehmoment einstellen bzw. Bohrmodus wählen

Durch Drehen am Drehmoment-Einstellring (2) kann das gewünschte Drehmoment eingestellt werden, ab dem die Rutschkupplung einsetzt. Dadurch wird ein Überdrehen z.B. beim Eindrehen

einer Schraube verhindert; die Schraube schließt bündig mit der Werkstoff-Oberäche ab, wenn die

Drehmomenteinstellung entsprechend gewählt wird. Zum Bohren kann der Einstellring in eine spezielle Position (mit einem Bohrersymbol gekennzeichnet) gebracht werden. In dieser Position ist die Rutschkupplung deaktiviert, es erfolgt keine Drehmoment-Begrenzung.

Bild 3

Je höher der Einstellwert (siehe Aufdruck am Akkuschrauber), umso mehr Drehmoment steht zur Verfügung:

Niedriger Einstellwert: Weiche Werkstoffe, kleine Schrauben Hoher Einstellwert: Harte Werkstoffe, große Schrauben

Bohrer-Symbol: Keine Drehmoment-Begrenzung

Beim Herausdrehen von Schrauben sollte eine höhere Einstellung gewählt werden bzw. die Einstellung für „Bohren“ (Bohrer-Symbol).

e) Ein-/Ausschalter

Damit sich der Ein-/Ausschalter (8) betätigen lässt, darf der Drehrichtungsumschalter (5) nicht in Mittelstellung stehen (in dieser Stellung ist der Ein-/Ausschalter blockiert!).

Die Drehzahl des Antriebs ist davon abhängig, wie weit der Ein-/Ausschalter (8) durchgedrückt wird.

Dadurch kann die Geschwindigkeit stufenlos vom Stillstand bis zur Maximaldrehzahl geregelt werden.

Beim Loslassen des Ein-/Ausschalters wird der Antrieb abgebremst („Drehstopp“).

f) Funktion des Drehrichtungsumschalters (mit Einschaltsperre)

Über den Drehrichtungsumschalter (5) kann die Drehrichtung zwischen links und rechts umgeschaltet werden.

Je nachdem, ob Löcher gebohrt werden sollen oder ob eine Schraube hinein oder herausgedreht werden soll, ist die richtige Drehrichtung zu wählen.

In der Mittelstellung blockiert der Drehrichtungsumschalter den Ein-/Ausschalter (8) und damit den Motor im Akkuschrauber, um einen sicheren Werkzeugwechsel durchführen zu können.

Schalten Sie nur dann um, wenn der Antrieb des Akkuschraubers vollständig zum Stillstand gekommen ist! Andernfalls

könnte der Antrieb beschädigt werden.

g) Getriebe-Gänge wählen („HIGH“/ „LOW“)

Auf der Oberseite des Akkuschraubers ist ein Schalter (4), mit dem die beiden Gänge gewählt werden können.

LOW 1. Gang, niedrige Drehzahl, hohes Drehmoment HIGH 2. Gang, hohe Drehzahl, niedrigeres Drehmoment

Der Schalter für die beiden Gänge darf nur dann betätigt werden, wenn der Antrieb des Akkuschraubers vollständig zum

Stillstand gekommen ist! Andernfalls könnte der Antrieb beschädigt werden.

Wenn sich einer der Gänge beim Betätigen des Schalters nicht einlegen lässt, so stehen möglicherweise die Antriebszahnräder ungünstig. Betätigen Sie in diesem Fall leicht den Ein-/Ausschalter (8), damit sich die Zahnräder ein kleines Stück weiterbewegen.

h) Akkuzustand prüfen

Oben auf dem Akkuschrauber bendet sich ein kleines Anzeige und ein Prüftaster.

Bei Betätigung des Prüftasters wird der momentane Ladezustand angezeigt, siehe Abbildungen rechts.

Bild 4

Betätigen Sie den Prüftaster nur dann, wenn der Antrieb des Akkuschraubers vollständig zum Stillstand gekommen ist. Andernfalls stimmt die Anzeige nicht, da die hohe Stromaufnahme des Motors die Messung verfälscht.

Page 7

7. Handhabung

• Beachten Sie sämtliche Sicherheitshinweise in dieser Bedienungsanleitung!

• Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb oder beim Transport:

- Nässe oder zu hohe Luftfeuchtigkeit

- Extreme Kälte oder Hitze

- Direkte Sonneneinstrahlung

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel (Explosionsgefahr!)

- starke Vibrationen

- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,

- wenn das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr funktioniert

- und nach längerer Lagerung unter ungünstigen Verhältnissen

- oder nach schweren Transportbeanspruchungen.

• Achten Sie auf eine ausreichende Belüftung des Ladegeräts/Akkus beim Ladevorgang. Überwachen Sie Ladegerät/ Akku während des Ladevorgangs. Decken Sie Ladegerät/Akku nicht ab, lassen Sie außen genügend Abstand zu anderen Gegenständen usw.

• Entnehmen Sie den Akku möglichst bald nach Beendigung des Ladevorgangs, trennen Sie danach das Ladegerät von der Netzspannung, ziehen Sie den Netzstecker.

• Fassen Sie nicht mit irgendwelchen Gegenständen, z.B. Büroklammern, Kugelschreiber, Steck- und Stricknadeln usw. in die Lüftungsschlitze und Geräteöffnungen. Dabei besteht nicht nur die Gefahr der Beschädigung des

Produkts, sondern auch Lebensgefahr durch elektrischen Schlag!

• Tragen Sie beim Arbeiten geeignete Kleidung, verwenden Sie je nach Einsatz des Akkuschraubers zusätzliche Schutzausrüstung (Schutzbrille, Staubschutz, Gehörschutz).

• Halten Sie den Arbeitsbereich in Ordnung, sorgen Sie für gute Beleuchtung. Halten Sie Kinder vom Arbeitsbereich

fern!

• Sichern Sie das Werkstück gegen Verrutschen oder Verdrehen. Verwenden Sie beispielsweise einen Schraubstock

für Bohrarbeiten.

• Verwenden Sie für den Akkuschrauber nur dazu geeignete Schrauberbits bzw. Bohrer.

• Sorgen Sie für einen sicheren Stand beim Arbeiten, verwenden Sie beispielsweise eine geeignete Leiter.

• Benutzen Sie Elektrowerkzeuge grundsätzlich nur dann, wenn Sie konzentriert und nüchtern sind. Unkonzentriertes Arbeiten bzw. das Arbeiten unter Alkohol- oder Drogeneinuss kann nicht nur zur Beschädigung des Werkstücks

oder des Elektrogeräts führen, sondern es besteht auch große Verletzungsgefahr!

• Überlasten Sie Elektrogeräte nicht. Verwenden Sie Elektrogeräte nur für die Arbeiten, für die sie bestimmt sind. Beispielsweise darf der Akkuschrauber nicht zum Anrühren von Mörtel verwendet werden.

• Drücken Sie beim Schrauben bzw. Bohren nicht mit Gewalt auf den Akkuschrauber. Neben der Gefahr der

Beschädigung des Akkuschraubers/ Werkzeugs besteht auch Verletzungsgefahr.

• Fassen Sie niemals das sich drehende Bohrfutter an, fassen Sie nicht in den sich drehenden Bohrer bzw. in das Schrauberbit hinein. Verletzungsgefahr!

• Eine Erwärmung von Akkuschrauber bzw. Akku während dem Betrieb ist normal.

• Gleiches gilt beim Auaden des Akkus für Ladegerät und Akku.

• Halten Sie die Elektrogeräte sauber und reinigen Sie sie regelmäßig. Dadurch haben Sie lange Freude an einem

einwandfrei funktionierendem Werkzeug.

• Bewahren Sie das Elektrogerät danach an einem trockenen und sauberen Ort auf (kein feuchter Keller o.ä.). Der Aufbewahrungsort muss sich außerhalb der Reichweite von Kindern benden. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten auftreten, nicht einschätzen!

8. Wartung und Reinigung

Vor einer Wartung oder Reinigung ist zuerst der Akku aus dem Akkuschrauber zu entfernen. Das Ladegerät ist von der Netzspannung zu trennen, ziehen Sie den Netzstecker! Es sind keine für Sie zu wartenden Teile in dem Produkt enthalten, öffnen Sie es deshalb niemals. Eine Wartung oder Reparatur und ein damit verbundenes Öffnen des Produkts darf nur von einem Fachmann bzw. einer dazu geeigneten Fachwerkstatt durchgeführt werden.

Vor einer Wartung oder Reinigung ist zuerst der Akku aus dem Akkuschrauber zu entfernen. Das Ladegerät ist von der Netzspannung zu trennen, ziehen Sie den Netzstecker! Es sind keine für Sie zu wartenden Teile in dem Produkt enthalten, öffnen Sie es deshalb niemals. Für eine weitergehende Reinigung genügt ein trockenes, sauberes und fusselfreies Tuch, das für stärkere Verschmutzungen leicht mit lauwarmen Wasser angefeuchtet werden kann. Spezielle Reinigungsmittel sind normalerweise nicht nötig!

Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere gelangen, dies führt zur Zerstörung des Produkts. Ungeeignete Reinigungsmittel können Verfärbungen auf der Kunststoff-Ober äche verursachen. Verwenden Sie niemals scharfe Scheuermittel, Alkohol, Benzin, Spiritus oder ähnliche Flüssigkeiten zur Reinigung! Lassen Sie das Produkt nach dem Reinigen zuerst vollständig trocknen, bevor Sie es wieder in Betrieb nehmen (Akku

einsetzen bzw. Akkuschrauber oder Ladegerät verwenden).

9. Entsorgung

a) Allgemein

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien / Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpichtet; eine Entsorgung über

den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

10. Behebung von Störungen

Mit dem Akkuschrauber haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können.

Beachten Sie unbedingt sämtliche Sicherheitshinweise dieser Bedienungsanleitung!

Problem Lösungshilfe

Keine Funktion. • Ist der Akku leer?

• Ist der Akku richtig eingesteckt und eingerastet?

Ein-/Ausschalter (7) lässt sich nicht drücken. • Bringen Sie den Drehrichtungsumschalter (4) in die Stellung links bzw. rechts. In der

Mittelstellung blockiert er den Ein-/Ausschalter (7)!

Beim Bohren ist kein Bohrfortschritt sichtbar. • Kontrollieren Sie die Drehrichtung des Bohrers, schalten Sie den Drehrichtungsumschalter

(4) in die andere Position.

• Benutzen Sie einen anderen Bohrer.

Beim Lösen oder beim Festschrauben einer Schraube rattert der Akkuschrauber.

• Verstellen Sie den Drehmoment-Einstellring, so dass das benötigte Drehmoment zur Verfügung steht.

Nur langsame Drehung des Bohrfutters. • Ist der Akku schwach?

• Überprüfen Sie die Stellung des Schalters für die Getriebegänge (“HIGH” or “LOW”) auf der Oberseite des Akkuschraubers.

Das Bohrfutter dreht sich, der Bohrer oder das Bit allerdings nicht.

• Überprüfen Sie ob das Bohrfutter lose ist. Drehen Sie das d

• Check if the drill chuck is tightened. Turn the two rings of the drill chuck in such a way that the tool (drill or bore bit) is xed.

• The clamping range of the drill chuck is too small. Insert the tool deeper into the drill chuck.

• The cordless screwdriver is only suited for drills from 1.5 mm to 13 mm.

Page 8

11. Technische Daten

a) Ladestation

Betriebsspannung: 100 – 240 V/AC, 50/60 Hz Ladedauer: Ca. 1–2 Studen bei vollstädig leerem Akku

b) Akku

Spannung: 18 V/DC Bauart: NiCd (Nickel-Cadmium) Kapazität: 1,7 Ah

c) Akkuschrauber

Getriebe mit zwei Gängen: Gang 1 („LOW“): Drehzahl 0 - 430 U/min Gang 2 („HIGH“): Drehzahl 0 - 1200 U/min Links-/Rechtslauf über Drehrichtungsumschalter (Mittelstellung für Einschaltsperre) Schnellspann-Bohrfutter, Aufnahme von 1,5 mm bis 13 mm LC-Anzeige für Akkuzustand, mit Prüftaste Drehmomenteinstellung in verschiedenen Stufen; spezielle Einstellung für Bohren A-bewerteter Schalldruckpegel: 89 dB(A) Geräuschpegel beim Arbeiten: 100 dB(A), Gehörschutz tragen! Hand-Arm-Vibration: 8,28 m/s

Gewicht: 2,3 kg Abmessungen (B x H x T): 250 x 80 x 260mm

12. Konformitätserklärung

Der Unterzeichnende erklärt im Namen der Firma die Übereinstimmung des Produktes mit folgenden Richtlinien und Standards.

Page 9

Table of Contents

1. Intended Use 18

2. Scope of Delivery 18

3. Explanation of Symbols 18

4. Safety Instructions 19

5. Charging the rechargeable battery 21

6. Operating elements and Operation 21

7. Handling 24

8. Maintenance and Cleaning 24

9. Disposal 25

10. Troubleshooting 25

11. Technical Data 26

12. EC Declaration of Conformity 27

These operating instructions belong to this product. They contain important information on opearting and handling of the product. Please refer to these instructions, even if you pass it on to third party.

Please keep this operating instruction for future reference!

Introduction

Dear Customer,

Thank you for purchasing this product.

This product is EMC-tested and meets the requirements of the applicable European and national guidelines. Proof of CE conformity has been established and the corresponding declarations are obtainable from the manufacturer.

To maintain the specications and to ensure risk-free operation, the user should comply with the following operating instructions!

For a fast response of your technical enquiries please use the email address listed below.

Phone no. + 49 9604/40 88 80 Fax no. + 49 9604/40 88 48 e-mail: [email protected] Mon to Thurs 20.00 to 16.30 Fri 20.00 to 14.00

Page 10

1. Intended Use

This product is intended for screwing in and unscrewing screws and for drilling holes into wood, plastic, metal and ceramic materials. For each of these purposes, the appropriate bore bits or drills are to be used.

No part of the product may be modied or converted. Both any claim to warranty and license (CE) will lapse in such cases.

The housing must not be opened and the labels on the product must not be damaged or removed.

Use other than that described above can lead to damage to the product and may involve additional risks such as, for example, short circuits, re,

electrical shocks etc.

Observe all safety instructions in these operating instructions!

2. Scope of Delivery

• Cordless screwdriver

• Charging set

• Rechargeable battery

• Transport case

• Operating instructions

3. Explanation of Symbols

A triangle containing a lightning symbol indicates a health hazard e.g. electric shock.

The exclamation mark in a triangle indicates to you particular risks in handling, operating and control.

The symbol indicates special tips and operating information.

4. Safety Instructions

We do not assume liability for resulting damages to property or personal injury if the product has been abused in any way or damaged by improper use or failure to observe these operating instructions. The warranty will then expire! An exclamation mark in a triangle indicates important information in the operating instructions. Carefully read the whole operating instructions before operating the device, otherwise there is risk of danger.

The following safety instructions are intended not only for the protection of your health but also for the protection of the device. Please read through the following points attentively:

a) General

• For safety and licensing (CE) reasons, unauthorized conversion and/or modications to the product are not permitted. Moreover, the warranty will lapse in such cases.

• The device is not a toy and has no place in the hands of children.

• The charging set is constructed according to protection class II. As source of voltage only a correct mains socket (100 – 240 V/AC, 50/60 Hz) of the public supply system may be used.

• The product (cordless screwdriver, rechargeable battery, charging set) may not become damp or wet. This could not only cause risks of destroying the product but also risks of a fatal electric shock!

• If the product is brought from a cold into a warm room (e.g. for transport reasons), it is possible that condensation water develops. This water could damage the product. Additionally, the charging set can cause a fatal electric shock!

• Therefore, allow the complete product to reach room temperature before using it or before connecting the charging set to the mains voltage. This may take several hours.

• Never position vessels or containers containing liquids, such as buckets, vases or plants, into the direct vicinity of the product. Liquids could seep into the interior of the housing and in doing so impair the electrical safety. Apart from that there is the greatest risk of a re or a fatal electric shock! In such a case, switch off the mains socket to which the product is connected (e.g. switch off automatic fuse) and pull the mains plug of the charging set out of the mains socket; take the rechargeable battery out of the cordless screwdriver. Then, the product may not be operated any longer, bring it to a specialist workshop.

• Do not place open sources of re such as burning candles on the device or in its vicinity.

• Never operate the product in the vicinity of combustible or inammable liquids or gases, air/gas mixtures (gasoline vapours) or easily inammable solids. Sparks can develop if the product is operated, risk of explosion!

• Only use the device in a moderate climate, never in a tropical climate.

• Never touch the charging set, the cordless screwdriver and the rechargeable battery with your damp or wet hands,

because there is risk of a fatal electric shock!

• Do not pull the mains plug of the charging set out of the mains socket by the cable! Always pull the mains plug from the power socket by the side grips provided.

• Do not place any objects on the power cable, do not kink it.

• If the power cable is damaged, do not touch it. First of all switch off the mains socket to which the product is connected (e.g. switch off automatic fuse) and then pull the mains plug carefully out of the mains socket. Then bring the product to a specialist workshop! The cable in the charging set is  xed and cannot be replaced. The damaged power cable may not be repaired, there is grave danger!

• Do not leave packaging material lying around carelessly. In the hands of children, plastic foil and/or bags and polystyrene parts etc. can turn into dangerous toys.

• In commercial institutions, the accident prevention regulations of the Employer ’s Liability Insurance Associations for Electrical Systems and Operating Materials are to be observed.

• In schools, training centres, hobby and self-help workshops, use of the product must be supervised by trained personnel in a responsible manner.

Page 11

b) Operating the cordless drill / screwdriver

• Rotating parts can catch your hair and clothes, there is risk of injury! Therefore, use a hair net or something like that for long hair and wear clothes which t closely when operating the product.

• Always check the cordless screwdriver and the rechargeable battery for damage before using them. In case you notice any damage, do not operate the device and bring it to a specialist workshop.

• For safety reasons, the change-over switch is to set to its central position before inserting or replacing the rechargeable battery and before inserting or removing the bore bits or drills. In this position the drive is blocked

(turn-on lock).

• Ensure that power, gas or water lines are not damaged during boring or screwing in screws! Mortal danger!

• Take special care if you screw in long screws because they might jam or the cordless screwdriver might slip down, risk of injury!

• Never subject the cordless screwdriver to such a high load that the drive will stop.

• When boring or screwing above your head, put on appropriate safety goggles. Your eyes might be injured by bore dust or chips. In some cases an additional breathing mask should be worn which protects your nose, mouth and lungs from dust, an ear protection is recommended as well.

• In some cases an additional breathing mask should be worn which protects your nose, mouth and lungs from dust, an ear protection is recommended as well.

• If boring or screwing above your head, do not use the magnetic holder on the top side of the cordless drill / screwdriver. The screws at this holder could fall down (e.g. into your face/eyes), risk of injury!

• Hold the cordless screwdriver safely. In case of a sudden stop of the drive (for example, if a drill is interlocked) the torque is transmitted to the cordless screwdriver itself, it distorts laterally. Due to this, the cordless screwdriver might fall out of your hand, risk of injury!

c) Rechargeable battery and charging set

• The rechargeable battery may only be charged via the supplied charging set. Only use the charging set for the supplied rechargeable battery.

• Only charge the rechargeable battery at an ambient temperature of about 10°C to 30°C.

• If the rechargeable battery has warmed up (e.g. in longer periods of operating the cordless screwdriver) allow it to

cool down before charging it.

• Only recharge the rechargeable battery if it is completely discharged. If an rechargeable battery not being totally discharged is recharged several times subsequently or if it is recharged after a short period of operation, the operating life of the rechargeable battery will be reduced and capacity losses will be caused (memory effect).

• The NiCd rechargeable battery used will discharge itself slowly, if it is not used (so called self-discharge). If you do not use the cordless screwdriver for a longer period of time, check the charge state (state indicator on the top of the cordless screwdriver) and recharge the rechargeable battery at regular intervals, approximately every 3 months.

• Protect both the rechargeable battery and the cordless screwdriver or the charging set against strong coldness, heat or direct sunlight. Contrary ambient conditions can not only reduce the operating life of the rechargeable battery but also cause risk of explosion or of destruction of the rechargeable battery in extreme cases.

• Do not throw the rechargeable battery into re, risk of explosion!

• Handle the rechargeable battery carefully, ensure that it (and the cordless screwdriver) does not fall down. Due to the heavy weight, there is not only the risk of destroying the rechargeable battery and the cordless screwdriver but also risk of injury.

• Never take the rechargeable battery apart.

• Short circuits of the contacts of the rechargeable battery can cause risks of  re and explosion! Therefore, always leave the rechargeable battery in the cordless screwdriver.

• Protect the contacts of the rechargeable battery by means of an insulating tape, if the rechargeable battery is kept separately from the cordless screwdriver.

5. Charging the rechargeable battery

a) General

Observe all safety instructions contained in these operating instructions without fail, chapter 4. c) in particular.

Before operating the product for the rst time, the rechargeable battery is to be charged.

A new rechargeable battery or a rechargeable battery which has not been used for a longer period of time reaches its full power only after 5 complete discharge and recharge processes.

The rechargeable battery needs to be charged if the cordless screwdriver:

• moves very slowly without any load.

• is stored for longer periods of time (every 3 months).

Follow this procedure to recharge the rechargeable battery:

• Connect the charging set to the mains voltage (100 – 240 V/AC, 50/60 Hz). The POWER LED lights up in yellow.

• Take the rechargeable battery out of the cordless screwdriver. To do this, press the two lateral push buttons for unlocking the rechargeable

battery and pull out the rechargeable battery. See also chapter 6 for this step.

• Plug in the rechargeable battery with the correct orientation (only one is possible) into the socket of the charging set (do not apply any force!). The charging LED lights up in red.

• If the rechargeable battery is completely charged, the charging LED lights up in green(rechargeable battery is fully charged).

A complete charging process takes approximately between 1 and 2 hours.

• Remove the rechargeable battery out of the charging set directly after the end of the charging process.

• Disconnect the charging set from the mains voltage. Pull the mains plug out of the mains socket.

• Insert the rechargeable battery into the cordless screwdriver so that it engages.

Only one direction of the rechargeable battery is correct, do not apply any force when inserting the rechargeable battery into the cordless screwdriver.

b) Charging LED status indication

Symptom Possible cause Solution

Flashing in green

Battery overheated Let the battery cool down before charging.

Battery pack is not plugged in properly. Plug in the rechargeable battery properly, check the battery

contact and make sure the charging LED is showing the correct charging status (red).

Flashing in green and red Abnormal / defective battery pack. Replace it with a battery of the same type.

6. Operating elements and Operation

a) General

Please refer to page 3

9. Quick-action chuck

10. Torque-setting ring

11. Display for rechargeable battery state (with test key)

12. Switch for two-speed gear (“LOW” = slow, “HIGH” = fast)

13. Change-over switch with turn-on lock

14. Rechargeable battery

15. Push-button for unlocking the rechargeable battery

16. On/off switch

Page 12

b) Removing and inserting the rechargeable battery

For removing the rechargeable battery, press (A) the two lateral push-buttons for unlocking it (7). Then, the rechargeable battery can be pulled out downwards (B).

For inserting the rechargeable battery it is to position with its correct orientation at the bottom of the cordless screwdriver up to the point at which it engages.

Figure 1

c) Inserting/removing the tool into/out of the drill chuck

For safety reasons, rst the turn-over switch (5) is to be set to its central position to block the on/off switch (8).

Open the drill chuck by holding the internal ring (F) with one of your hands and turning the outer ring (E) with your other hand anticlockwise (C, seen from front to the drill chuck).

Insert the desired tool (a drill in the gure) into the drill chuck.

Screw on the drill chuck by holding the internal ring (F) with one of your hands and turning the outer ring (E) with your other hand clockwise (D, seen from front to the drill chuck).

To ensure that the tool (e.g. a bore bit or a drill) is xed in the drill chuck, it should be positioned at least 1 cm deep in the drill chuck (bore bits or small drills). Large drills are to be inserted completely.

Proceed as described above to remove the tool. Open the drill chuck by holding the internal ring (F) with one of your hands and turning the outer ring (E) with your other hand anticlockwise.

Figure 2

d) Setting the torque or selecting the drill mode

By turning the torque-setting ring (2) the desired torque can be set at which the sliding clutch is

activated. Thus, the screw cannot be overtightened, e.g. when screwing it in; the screw ushes with

the material surface if the torque setting has been selected properly. For drilling the setting ring can be set to a special position (marked by a drill symbol). In this position the sliding clutch is deactivated, the torque is not limited.

Figure 3

The higher the setting value (see imprint at the cordless screwdriver), the higher the torque available:

Low setting value: soft materials, small screws High setting value: hard materials, large screws Drill symbol: no torque limitation

For screwing out screws select a higher value or the “Drill” setting (drill symbol).

e) On/off switch

To be able to operate the on/off switch (8), the turn-over switch (5) must not be at its central position (in this position the on/off switch is blocked).

The number of revolutions of the drive depends on the degree to which the on/off switch (8) is pressed.

In this way, the speed can be adjusted continuously from standstill up to maximum number of revolutions.

If the on/off switch is released, the drive will be slowed down (“Rotation stop”).

f) Function of the change-over switch (with turn-on lock)

Via the turn-over switch (5) you can switch between left and right senses of rotation.

The correct sense of rotation is to be selected according to the kind of work, whether holes are to be bored or a screw is to be screwed in or out.

In its central position the turn-over switch blocks the on/off switch (8) and consequently the motor in the cordless screwdriver. Thus, you are able to change the tools safely.

Change only the sense of rotation of the drive, if the cordless screwdriver has stopped completely. Otherwise, the drive

might be damaged.

g) Selecting the gear speeds (“HIGH”/ “LOW”)

A switch (4) is provided on the top of the cordless screwdriver. By means of this switch the two speeds can be selected.

LOW 1. speed, low number of revolutions, high torque HIGH 2. speed, high number of revolutions, low torque

The switch for selecting the two speeds may only be activated, if the drive of the cordless screwdriver has stopped completely. Otherwise, the drive might be damaged.

If one of the two speeds cannot be set by activating the switch, the driving toothed wheels are probably in an unfavourable position. In this case, activate the on/off switch (8) slightly so that the toothed wheels move a little bit.

h) Checking the rechargeable battery state

On top of the cordless screwdriver a small display and a check key are provided.

If the check key is activated, the current charge state is indicated. See gures on the right.

Figure 4

Only activate the check key, if the drive of the cordless screwdriver has stopped completely. Otherwise, the indication is not

correct because the high power consumption of the motor falsies the measured value.

Page 13

7. Handling

• Observe all safety instructions in these operating instructions!

• Avoid the following unfavourable ambient conditions during operation or transportation:

- damp or humidity which is too high

- extreme cold or heat

- direct sunlight

- dust or combustible gases, vapours or solvents (Explosion hazard!)

- strong vibrations

- strong magnetic  elds such as those found in the vicinity of machinery or loudspeakers,

• Always check the product for damage every time before using it.

• In case you notice any damage, do not operate the product any longer and bring it to a specialist workshop.

• It must be assumed that the safe operation is no longer possible, if

- the device has been visibly damaged,

- the device no longer operates and

- it has been stored for long periods under unfavourable conditions or

- it has been subject to considerable stress in transit.

• Remove the rechargeable battery as soon as possible after the end of the charging process, then separate the charging set from the mains voltage and pull out the mains plug.

• Do not insert any objects, e.g. paper clips, ball-point pens, pins or knitting needles etc. into the ventilation slits or openings of the device.

• This cannot only cause risk of product damage but also risk of a fatal electric shock!

• Put on appropriate clothes when operating the product and depending on the application of the cordless screwdriver take additional protective measures (safety goggles, dust protection, ear protection).

• Keep order at your workstation, ensure good light conditions. Keep children away from your workstation.

• Protect the workpiece against sliding or turning. For example, use a vise for drilling operations.

• Only use suitable bore bits or drills for the cordless screwdriver.

• Ensure your safe standing position when working, use a suitable ladder for example.

• Principally, use the electric tools only if you are concentrated and sober. A non-concentrated way of working or working under the in uence of alcohol or drugs cannot only damage the workpiece or electric device but can also cause high risk of injury!

• Do not overload the electrical appliances. Only use the electric devices for such operations for which they are provided. For example, the cordless screwdriver must not be used for gauging mortar.

• Do not apply any force onto the cordless screwdriver when screwing or drilling. Apart from the risk to damage the cordless screwdriver/rechargeable battery there is also risk of injury.

• Never touch the rotating drill chuck, the rotating drill or drill bit. Risk of injury!

• The heating-up of the cordless screwdriver or the rechargeable battery during operation is normal.

• The same applies for the charging set and rechargeable battery when charging the rechargeable battery.

• Keep the electrical appliances in a clean condition and clean them at regular intervals. In this way you can enjoy a correctly functioning tool for a long period of time.

• Keep the electrical appliance at a dry and clean location (no damp cellars or places like that). The location at which you keep the device must be out of the reach of children. Children cannot estimate the risks which can arise through handling electrical appliances.

8. Maintenance and cleaning

Before servicing or cleaning works,  rst take the rechargeable battery out of the cordless screwdriver. The charging set is to be separated from the mains voltage, pull it out of the mains socket!

None of the components inside this product is to be serviced by the user. Therefore never open it. Servicing or repair and any associated opening of the product may only be carried out by a specialist or a specialist

workshop.

A thorough cleaning maintains the operability of the product so that you can enjoy it for a long period of time. A good craftsman is careful with his tools! Remove dust by means of a clean long-hair brush and a vacuum cleaner. Further cleaning only requires a dry, clean and lint-free cloth which can be damped a little bit in slightly warm water for more concentrated dirt. Normally, special cleaning agents are not necessary!

Ensure that liquids do not enter into the interior of the device, because they could damage the product. Improper cleaning agents can cause a discolouration at the plastic surface. Never use aggressive scouring cleaners, alcohol, gasoline, spirit or similar liquids for cleaning the device! After cleaning, allow the product to dry completely before operating it again (inserting the rechargeable battery or using

the cordless screwdriver or charging set).

9. Disposal

a) General

Electronic devices are recyclable waste and must not be disposed of in the household waste. At the end of its service life, dispose of the product according to the relevant statutory regulations. Remove any inserted (rechargeable) batteries and dispose of them separately from the product.

b) Batteries / rechargeable batteries

You as the end user are required by law (Battery Ordinance) to return all used batteries/rechargeable batteries. Disposing of them in the household waste is prohibited.

Contaminated (rechargeable) batteries are labelled with this symbol to indicate that disposal in the domestic waste is forbidden. The designations for the heavy metals involved are: Cd = Cadmium, Hg = Mercury, Pb = Lead (name on (rechargeable) batteries, e.g. below the trash icon on the left). Used (rechargeable) batteries can be returned to collection points in your municipality, our stores or wherever (rechargeable) batteries are sold.

You thus full your statutory obligations and contribute to the protection of the environment.

10. Troubleshooting

In purchasing the cordless screwdriver, you have acquired a product which has been designed to the state of the art and is operationally reliable. However, problems and faults can occur. Therefore at this point we would like to explain to you how you can rectify possible faults.

Observe all safety instructions contained in these operating instructions without fail!

Problem Possible solutions

Device not functioning • Is the rechargeable battery empty?

• Is the rechargeable battery correctly inserted and engaged?

On/off switch cannot be pressed • Set the turn-over switch to the position left or right. In the central position it blocks the on/

off switch!

When drilling a drill progress cannot be observed

• Check the sense of rotation of the drill, switch the turn-over switch to the other position.

• Use another drill.

If unscrewing or tightening a screw the cordless screwdriver vibrates

• Adjust the torque-setting ring in such a way that the required torque is available.

Only slow rotation of the drill chuck • Is the rechargeable battery weak?

• Check the setting of the switch for the two-speed gear (“HIGH” or “LOW”) on the top side of the cordless screwdriver.

Drill chuck rotates, the drill or the bore bit does not rotate (tool slides through)

• Check if the drill chuck is tightened. Turn the two rings of the drill chuck in such a way that the tool (drill or bore bit) is xed.

• The clamping range of the drill chuck is too small. Insert the tool deeper into the drill chuck.

• The cordless screwdriver is only suited for drills from 1.5 mm to 13 mm.

Page 14

11. Technical Data

a) Charging set

Operating voltage: 100 – 240 V/AC, 50/60 Hz Charging time: A complete charging process approximately take 1 – 2 hours

b) Rechargeable battery

Voltage: 18 V/DC Type: NiCd (Nickel-Cadmium) Capacity: 1.7 Ah

c) Cordless screwdriver

Gear with two speeds: Speed 1 (“LOW”): Number of revolutions 0 - 430 rpm Speed 2 (“HIGH”): Number of revolutions 0 -1200 rpm Left/right rotation via turn-over switch (central position for turn-on lock) Quick-action chuck, retaining workpieces ranging from 1.5 mm up to 13 mm LC display for accumulator state, with check key Torque setting in different stages; special setting for drilling operations Sound pressure level evaluated as A 89d B(A) Noise level during operation: 100 dB(A), Put on ear protection! Hand arm vibration: 8.28 m/s

Weight: 2.3 kg Dimension (W x H x D): 250 x 80 x 260 mm

12. Declaration of Conformity

The undersigned declares in the name of the company that the product is in compliance with the following guidelines and standards.

Page 15

Table des matières

1. Utilisation conforme 30

2. Contenu de la livraison 30

3. Explications des symboles 30

4. Consignes de sécurité 31

5. Recharge de l’accumulateur 33

6. Eléments de commande et commande 33

7. Maniement 36

8. Maintenance et nettoyage 36

9. Elimination des éléments usés 37

10. Dépannage 38

11. Caractéristiques techniques 38

12. Déclaration de Conformité CE 39

Les instructions opérationnels font partir ce produit. Ils contient des informations importantes pour manipuler et controler ce produit. Référez-vous aux instructions, même si vous le donnez à troisième persone.

Gardez SVP cette mode d’emploi comme une référence dans futur.

Introduction

Chère cliente, cher client,

Nous vous remercions pour l’achat de ce produit.

Ce produit a été testé pour sa compatibilité électromagnétique et satisfait ainsi aux exigences des directives européennes et nationales en vigueur. La conformité à ces directives est prouvée, les documents et déclarations correspondants sont déposés chez

le constructeur.

An de maintenir le produit dans son état actuel et pour un fonctionnement sans risques, les utilisateurs sont tenus de suivre les instructions

contenues dans le présent mode d’emploi !

Pour toutes questions, adressez vous à notre service conseil technique

Tel.-Nr.: 0 892 897 777 Fax-Nr.: 0 892 896 002 e-mail: [email protected] du lundi au au vendredi de 8h00 à 18h00 le samedi de 8h00 à 12h00

Tel. 0848/80 12 88 Fax 0848/80 12 89 e-mail: [email protected] Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

Page 16

1. Utilisation conforme

Le produit est prévu pour visser et dévisser des vis et, pour percer le bois, les matières plastiques, les métaux et la céramique. Pour cela, il faut utiliser les embouts et les forets appropriés.

Il ne faut pas modi er ni transformer l’ensemble du produit, car cela entraînerait non seulement l’annulation de la garantie, mais aussi celle de

l’homologation (CE).

Il est interdit d’ouvrir le boîtier. Ne pas endommager ou retirer les autocollants qui se trouvent sur le produit. Toute utilisation autre que celle décrite précédemment peut provoquer l’endommagement du produit. De plus, elle entraînerait des risques de

courts-circuits, d’incendies, de décharges électriques, etc.

Respecter toutes les consignes de sécurité indiquées dans le présent mode d’emploi !

2. Contenu de la livraison

• Tournevis sur accumulateur

• Chargeur

• Accumulateur

• Coffret de transport

• Mode d’emploi

3. Explications des symboles

Le symbole de l’éclair dans un triangle est utilisé pour signaler un danger pour votre santé, par ex. choc électrique.

Le point d’exclamation dans le triangle signale des dangers particuliers lors du maniement, du fonctionnement et de la commande de l´appareil.

Le symbole de la « main » précède des conseils et consignes d’utilisation particuliers.

4. Consignes de sécurité

Tout dommage résultant d’un non-respect des présentes consignes entraîne l’annulation de la garantie. Nous déclinons toute responsabilité pour les dommages consécutifs ! De même, nous n’assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d’une utilisa-

tion non conforme aux spéci cations de l’appareil ou d’un non-respect des présentes consignes. Dans ces cas, la garantie est annulée.

Les consignes de sécurité et les indications de danger ne sont pas destinées à préserver uniquement votre santé, mais aussi à préserver le bon fonctionnement de l´appareil. Veuillez lire attentivement les points suivants :

a) Généralités

• Pour des raisons de sécurité et d´homologation (CE), toute transformation et/ou modi cation personelle du produit est interdite. Cela entraînerait l’annulation de la garantie.

• Ce produit n´est pas un jouet. Ne pas le laisser à la portée des enfants.

• Le chargeur appartient à la classe de protection II. Il faut impérativement utiliser une prise électrique en état de marche (230V / 50Hz) raccordée au réseau d’alimentation public.

• Ne pas humidi er ni mouiller le produit (tournevis sur accumulateur, accumulateur, chargeur). Cela représenterait non seulement un risque de destruction du produit, mais aussi un danger de mort par électrocution !

• Lorsque le produit a été transporté d´un local froid à un local chaud (p. ex. lors du transport), il peut se former de l´eau de condensation. Cela pourrait endommager le produit. Pour le chargeur il y a en plus un danger de mort par électrocution ! Attendez que le produit ait atteint la température ambiante avant de l’utiliser ou de brancher le chargeur sur le secteur. Selon les cas, cela peut durer plusieurs heures.

• Ne mettez pas de récipients avec des liquides, p. ex. seaux, vases ou plantes, juste à côté du produit. Les liquides pourraient pénétrer à l´intérieur de l´appareil et compromettre sa sécurité électrique. En outre, risque d`incendie ou d´électrocution mortelle ! Dans ce cas, débrancher l’appareil de la prise de courant (déconnecter, par ex., le coupecircuit automatique) et retirer ensuite la  che de la prise de courant du chargeur ; retirer l’accumulateur du tournevis sur accumulateur. Le produit ne doit plus être mis en service, apportez-le dans un atelier spécialisé.

• Ne poser aucune source de chaleur telles que des bougies susceptible de provoquer un incendie sur ou à proximité de l´appareil.

• N’utilisez jamais le produit à côté ou à proximité de liquides ou gaz in ammables, de mélanges air/gaz (vapeurs d’essence) ou de matières solides facilement in ammables. Le fonctionnement du produit peut créer des étincelles, danger d’explosion !

• N’utiliser le produit que dans des régions climatiques modérées et non tropicales.

• Le chargeur, le tournevis sur accumulateur et le chargeur ne doivent jamais être touchés avec des mains humides ou mouillées, danger de mort par électrocution !

• Ne pas retirer la  che du chargeur de la prise de courant en tirant sur le câble ! Toujours retirer la  che secteur de la prise de courant en la saisissant au niveau des surfaces latérales prévues à cet effet.

• Ne pas mettre d’objet sur le câble du secteur, ne pas le plier.

• Si le câble du secteur devait être endommagé, ne pas le toucher. Débrancher d´abord l´appareil de la prise de courant (par le biais du coupe-circuit correspondant), puis retirer ensuite avec précaution la  che de la prise de courant. Apporter ensuite l’appareil dans un atelier spécialisé ! Le câble du chargeur est  xe et ne peut pas être changé. Ne pas réparer le câble de secteur endommagé, danger de mort !

• Ne pas laisser trîner le matériel d’emballage. Les  lms et les sachets plastiques, le polystyrène, etc. peuvent devenir de dangereux jouets pour les enfants.

• Dans les installations industrielles, il conviendra d’observer les consignes de prévention d’accidents relatives aux installations électriques et les modes d’exploitation édictées par les syndicats professionnels.

• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d’appareils alimentés par le secteur doit être surveillée par un personnel responsable, spécialement formé à cet effet.

Page 17

b) Fonctionnement du tournevis sur accumulateur

• Les pièces en rotation peuvent attraper les cheveux ou les vêtements, danger de blessures ! C’est pourquoi si vous avez les cheveux longs utilisez p. ex. un  let, ne portez pas de vêtements amples pour travailler.

• Avant toute utilisation, véri ez si le tournevis sur accumulateur et l’accummulateur sont endommagés. Si vous constatez des endommagements, ne mettez pas l’appareil en marche, mais laissez-le contrôler par un spécialiste.

• Pour des raisons de sécurité, il faut mettre le commutateur de sens de rotation en position du milieu, avant de mettre en place l’accumulateur, pour changer l’accumulateur, et pour mettre ou enlever des embouts ou des forets. Dans cette position, l’entraînement est bloqué (blocage de mise en marche).

• Lors du perçage et du vissage, il faut faire attention à ne pas endommager des câbles électriques, des conduites de

gaz ou d’eau ! Danger de mort!

• Lors du vissage de vis longues, il faut faire particulièrement attention, celles ci pourraient se tordre ou le tournevis sur accumulateur pourrait déraper, danger de blessures !

• Ne forcez pas sur le tournevis sur accumulateur jusqu’à ce qu’elle s’arrête.

• Lors du perçage ou du vissage au-dessus de la tête, porter des lunettes de protection appropriées. La poussière de perçage ou les copeaux métalliques représentent un risque pour les yeux. Dans certaines circonstances, un masque peut être utile pour protéger le nez, la bouche et les poumons contre la poussière, de même un protecteur auditif.

• Dans certains cas, le port d’un masque respiratoire peut s’avérer nécessaire, ainsi la poussière ne pénètre pas dans le nez, la bouche et les poumons. Une protection acoustique peut s’avérer également nécessaire.

• Lors du forage ou du vissage au plafond, interdiction d’utiliser le support magnétique sur la partie supérieure du tournevis sur accumulateur. Les vis placées à cet endroit peuvent tomber (par exemple sur le visage/les yeux), risque de blessures !

• Tenez bien le tournevis sur accumulateur. Lors d’un arrêt subit de l’entraînement (p. ex. lorqu’un foret se tord), le couple est retransmis à le tournevis sur accumulateur et elle tourne sur le côté. Il y a risque de chute du tournevis

sur accumulateur et danger de blessures !

c) Accumulateur et chargeur

• L’accumulateur ne doit être chargé qu’avec le chargeur fourni. N’utilisez le chargeur que pour l’accumulateur fourni.

• Chargez l’accumulateur uniquement à une température ambiante d’env. 10°C à 30°C.

• Si l’accumulateur est chaud (p. ex. à cause d’une utilisation prolongée de la visse use), laissez-le d’abord refroidir avant de le charger.

• Attendez que l’accumulateur soit vide pour le charger. Le chargement consécutif répété d’un accumulateur qui n’est pas vide ou le chargement après une utilisation brève, réduit la durée de vie de l’accumulateur et entraîne une perte de performances (« effet mémoire »).

• L’accumulateur NiCd se décharge lentement automatiquement s’il n’est pas utilisé (« autodécharge »). Si vous n’utilisez pas le tournevis sur accumulateur pendant longtemps, contrôler l’état de charge (indicateur en haut sur le tournevis sur accumulateur) et chargez régulièrement l’accumulateur, à peu près tous les 3 mois.

• Protégez l’accumulateur, le tournevis sur accumulateur et le chargeur contre le froid, la chaleur et les rayons directs du soleil.Des conditions ambiantes défavorables ne diminuent pas seulement la durée de vie de l’accumulateur, mais dans les cas extrêmes, il y a danger d’explosion ou danger de destruction de l’accumulateur.

• Ne pas jeter l’accumulateur au feu, danger d’explosion !

• Soyez prudent avec l’accumulateur (avec le tournevis sur accumulateur aussi), ne le laissez pas tomber. Du fait du poids important, il n’y a pas seulement un danger de destruction de l’accumulateur et du tournevis sur accumulateur, mais il y a aussi danger de blessures.

• Ne démontez jamais l’accumulateur.

• En cas de court-circuit des contacts de l’accumulateur, il y a danger d’incendie et d’explosion ! C’est pourquoi, laissez toujours l’accumulateur dans le tournevis sur accumulateur. Protégez les contacts de l’accumulateur éventl. avec un morceau de ruban isolant, si vous ne rangez pas l’accumulateur avec la visse use.

5. Recharge de l’accumulateur

a) Généralités

Veillez à observer sans exception toutes les instructions de sécurité gurant dans le présent mode d’emploi, en particulier le chapitre 4c.

Avant d’utiliser le produit pour la première fois, la pile rechargeable doit être chargée. Une nouvelle pile rechargeable ou une pile rechargeable qui n’a pas été utilisée depuis longtemps atteint toute sa puissance après 5 cycles complets de charge et de décharge.

La pile rechargeable doit être chargée si le tournevis sans l :

• Fonctionne très lentement sans charge.

• Est stocké pendant des périodes prolongées (tous les 3 mois).

Pour recharger la pile rechargeable, procédez comme suit :

• Reliez le dispositif de charge à l’alimentation secteur (100-200 V/AC, 50/60 Hz). La DEL d’alimentation s’éclaire en jaune.

• Retirez la pile rechargeable du tournevis sans l. Pour ce faire, appuyez sur les deux boutons latéraux pour libérer la pile rechargeable avant

de la retirer. Voir également le chapitre 6 pour cette étape.

• Insérez la pile rechargeable dans le bon sens (uniquement un sens possible) dans son logement du dispositif de charge (ne forcez pas !). La DEL de charge s’éclaire en rouge.

• Une fois la pile rechargeable entièrement chargée, la DEL de charge s’éclaire en vert (signiant ainsi que la pile rechargeable est entièrement

chargée).

Un chargement complet dure environ 1-2 heure.

• Enlevez l’accumulateur du chargeur dès qu’il est chargé.

• Débranchez le chargeur de la tension secteur, retirez la  che secteur de la prise de courant.

• Enfoncez l’accumulateur dans le tournevis sur accumulateur de manière à ce qu’il soit bien enclenché.

Une seule position de l’accumulateur est la bonne, ne forcez pas en plaçant l’accumulateur dans le tournevis sur

accumulateur.

b) Indication d’état de la DEL de charge

État Cause possible Solution

Clignote en vert

Surchauffe de la pile Laissez la pile refroidir avant de la charger.

Le bloc de piles n’est pas inséré correctement.

Insérez correctement la pile rechargeable, vériez le contact de

la pile et assurez-vous que le DEL de charge indique le bon état de charge (rouge).

Clignote en vert et rouge Bloc de piles anormal/défectueux. Remplacez-le par une pile du même type.

6. Eléments de commande et commande

a) Généralités

Référez-vous au page 3 SVP.

1. Mandrin de serrage rapide

2. Bague de réglage du couple

3. Af chage de l’état de l’accumulateur (avec touche de contrôle)

4. Commutateur pour boîte à deux vitesses (« LOW » = lentement, « HIGH » = vite)

5. Commutateur de sens de rotation avec blocage de mise en marche

6. Accumulateur

7. Boutons pour le déverrouillage de l’accumulateur

8. Interrupteur Marche/Arrêt

Page 18

b) Enlever et mettre en place l’accumulateur

Pour enlever l’accumulateur, il faut appuyer sur les deux boutons sur le côté pour

le déverrouillage de l’accumulateur (7) (A). Ensuite, il est possible de retirer l’accumulateur par le bas (B). Pour mettre en place l’accumulateur, il faut le mettre dans la bonne position en bas dans le tournevis sur accumulateur, jusqu’à ce qu’il s’enclenche.

Figure 1

c) Mettre/enlever l’outil dans le mandrin

Pour des raisons de sécurité, il faut d’abord mettre le commutateur de sens de rotation (5) en position du milieu, pour bloquer l’interrupteur Marche/Arrêt (8).

Ouvrez le mandrin, en tenant d’une main la bague intérieure (F) et en tournant dans le sens contraire des aiguilles d’une montre, la bague extérieure (E) avec l’autre main (C, vue de face sur le mandrin).

Enfoncez l’outil souhaité (un foret sur la  gure) dans le mandrin.

Serrez le mandrin, en tenant d’une main la bague intérieure (F) et en tournant dans le sens des aiguilles d’une montre, la bague extérieure (E) avec l’autre main (D, vue de face sur le mandrin).

Pour que l’outil (p. ex. un embout ou un foret) soit bien en place dans le mandrin, il faut qu’il soit au moins enfoncé de 1 cm de profondeur dans le mandrin (embout ou petit foret). Les grands forets doivent être enfoncés complètement.

Pour enlevez l’outil, procédez de la manière indiquée ci-dessus. Ouvrez le mandrin, en tenant d’une main la bague intérieure (F) et en tournant dans le sens contraire des aiguilles d’une montre, la bague extérieure (E).

Figure 2

d) Régler le couple ou sélectionner le mode de perçage

En tournant la bague de réglage du couple (2), il est possible de régler le couple souhaité à partir duquel l’accouplement patinant est activé. Ainsi cela empêche p. ex. de fausser une vis en la vissant ; la vis est au ras de la surface du matériau, si le réglage du couple est sélectionné en conséquence. Pour percer, il est possible de mettre la bague de réglage dans une certaine position (indiquée par un symbole de foret). Dans cette position, l’accouplement patinant est désactivé, il n’y a pas de limitation du couple.

Figure 3

Plus la valeur réglée est élevée (cf. étiquette sur le tournevis sur accumulateur) plus il y a de couple disponible :

Petite valeur réglée : Matériaux souples, petites vis Grande valeur réglée : Matériaux durs, grandes vis Symbole du foret : Pas de limitation du couple

Pour dévisser, il faut sélectionner un réglage plus élevé ou le réglage pour “percer” (symbole du foret).

e) Interrupteur Marche/Arrêt

Pour pouvoir actionner l’interrupteur Marche/Arrêt (8) il faut que le commutateur de sens de rotation (5) ne soit pas en position du milieu (sinon, dans cette position, l’interrupteur Marche/Arrêt est bloqué !).

La vitesse de l’entraînement dépend de comment l’interrupteur Marche/Arrêt (8) est enfoncé.

Ainsi, il est possible régler la vitesse progressivement de l’arrêt jusqu’à la vitesse maximale.

En relâchant l’interrupteur Marche/Arrêt, l’entraînement est freiné (« arrêt de rotation »).

f) Fonction du commutateur de sens de rotation (avec blocage de mise en marche)

Avec le commutateur de sens de rotation (5) il est possible de commuter le sens de rotation entre la gauche et la droite.

Selon qu’il faut percer des trous ou qu’une vis doit être vissée ou dévissée, il faut sélectionner le sens de rotation adapté.

En position centrale, le commutateur de sens de rotation bloque l’interrupteur Marche/Arrêt et ainsi le moteur du tournevis sur accumulateur, a

n de pouvoir changer un outil en toute sécurité.

Ne commutez que lorsque l’entraînement du tournevis sur accumulateur est complètement arrêté ! Sinon, cela pourrait endommager l’entraînement.

g) Sélectionner les vitesses (« HIGH »/ « LOW »)

Sur le dessus du tournevis sur accumulateur, il y a un commutateur (4), qui permet de sélectionner les deux vitesses.

LOW 1. vitesse, basse rotation, couple élevé HIGH 2. vitesse, forte rotation, couple moins élevé

Le commutateur pour les deux vitesses, ne doit être actionné que lorsque l’entraînement du tournevis sur accumulateur est complètement arrêté ! Sinon, cela pourrait endommager l’entraînement.

Si l’une des vitesses ne peut pas être mise lors de l’actionnement du commutateur, cela peut-être dû au fait que les roues

dentées de l’entraînement ne sont pas dans une position adaptée.

Dans ce cas, appuyez légèrement sur l’interrupteur Marche/Arrêt pour que les roues dentées puissent avancer un tout petit peu.

h) Contrôler l’état de l’accumulateur

En haut sur le tournevis sur accumulateur, il y a un petit af chage et un bouton de contrôle. En appuyant sur le bouton de contrôle, l’état de chargement actuel est indiqué, cf. Figures

à droite.

Figure 4

N’appuyez sur le bouton de contrôle que lorsque l’entraînement du tournevis sur accumulateur est complètement arrêté. Sinon l’af chage ne correspond pas, car l’absorption de courant élevée du moteur fausse la mesure.

Page 19

7. Maniement

• Respecter toutes les consignes de sécurité indiquées dans le présent mode d’emploi !

• Eviter les conditions défavorables suivantes lors de l´utilisation ou du transport :

- présence d’eau ou humidité atmosphérique trop élevée,

- froid ou chaleur extrême,

- rayons directs du soleil,

- poussière ou gaz in ammables, vapeurs ou solvants in ammables, (Danger d´explosion !)

- fortes vibrations,

- champs magnétiques intenses à proximité de machines ou de haut-parleurs, par ex.

• Un fonctionnement sans risques n’est pas assuré lorsque

- l’appareil est visiblement endommagé,

- l’appareil ne fonctionne plus et

- l’appareil a été stocké durant une période prolongée dans des conditions déplorables ou

- qu’il a subi de sévères contraintes liées au transport.

• Faites attention à ce que le chargeur / l’accumulateur aient une aération suf sante pendant le chargement. Surveillez le chargeur / l’accumulateur pendant le chargement. Ne recouvrez pas le chargeur / l’accumulateur, laissez autour d’eux assez d’écart par rapport aux autres objets etc.

• Retirez l’accumulateur aussi tôt que possible après le chargement, débranchez ensuite le chargeur de la tension secteur, débranchez la  che secteur.

• Ne jamais introduire d’objets tels que trombones, stylos bille, épingles ou aiguilles à tricoter, etc. dans les fentes d’aération ou les ouvertures de l’appareil.

• Cela ne représenterait pas seulement un risque d’endommagement du produit, mais aussi un danger de mort par électrocution !

• Portez pour travailler des vêtements appropriés, utilisez suivant l’emploi du tournevis sur accumulateur, un équipement de protection supplémentaire (lunettes, protection contre la poussière, protecteur auditif).

• Tenez en ordre la zone de travail et assurez vous d’un bon éclairage. Maintenez les enfants à distance de la zone de travail !

• Bloquez la pièce travaillée pour qu’elle ne puisse pas glisser ni tourner. Utilisez par exemple un étau pour les travaux de perçage.

• N’utilisez pour le tournevis sur accumulateur que des embouts ou des forets appropriés.

• Assurez une situation de travail sûre, utilisez par exemple une échelle appropriée.

• N’utilisez systématiquement des outils électriques que lorsque vous êtes concentré et pas sous l’in uence d’alcool. Le travail sans concentration ou sous l’in uence d’alcool ou de drogues peut non seulement entraîner l’endommagement de la pièce ou de l’appareil électrique, mais représenter aussi un grand danger de blessures !

• Ne soumettez pas les appareils électriques à une charge trop importante. N’utilisez les appareils électriques que pour les travaux auxquels ils sont destinés. Par exemple, il ne faut pas utiliser le tournevis sur accumulateur pour mélanger du mortier.

• Pour visser ou percer, ne forcez pas sur le tournevis sur accumulateur. En plus du risque d’endommagement du tournevis sur accumulateur / de l’outil, il y a aussi danger de blessures.

• Ne touchez jamais le mandrin en rotation, le foret ou l’embout qui tourne. Risque de blessures !

• L’échauffement du tournevis sur accumulateur ou de l’accumulateur est normal pendant l’utilisation.

• La même chose est valable pour le chargeur et l’accumulateur lors du chargement.

• Gardez les appareils électriques propres et nettoyez-les régulièrement.

• Ainsi, vous jouirez longtemps de votre outil en parfait état de fonctionnement.

• Rangez ensuite l’appareil électrique dans un endroit sec et propre (pas dans une cave humide etc.). Le lieu de rangement ne doit pas être à la portée des enfants. Ceux-ci ne sont pas en mesure d’estimer les risques susceptibles d’apparaître lors de la manipulation des appareils électriques !

8. Maintenance et nettoyage

Avant l’entretien ou le nettoyage, il faut d’abord enlever l’accumulateur du tournevis sur accumulateur. Il faut débrancher le chargeur de la tension secteur, retirer la  che secteur ! Le produit ne contient aucune pièce nécessitant une maintenance de votre part ; par conséquent, ne jamais l’ouvrir. Toute maintenance ou réparation et donc l’ouverture du produit ne doit être effectuée que par un spécialiste ou un

atelier spécialisé homologué.

Un nettoyage soigné permet de maintenir le bon fonctionnement du produit sur une longue durée. Un bon artisan fait attention à ses outils !

Enlevez la poussière avec un pinceau à poils longs et un aspirateur. Pour un nettoyage minutieux, il suf t d’avoir un chiffon sec, propre et nonpelucheux qui pourra être humidi é légèrement avec de l’eau tiède pour les saletés persistantes.

Normalement, des détergents spéciaux ne sont pas nécessaires !

Faites attention à ce qu’aucun liquide ne pénètre à l’intérieur de l’appareil, cela détruirait le produit. Des détergents inadaptés peuvent causer des décolorations sur les surfaces en plastique. N’utilisez jamais d’abrasif, d’alcool, d’essence, d’esprit de vin ni de liquides semblables pour le nettoyage ! Après le nettoyage, laissez séchez d’abord complètement l’appareil, avant de le remettre en service (mettre en place

l’accumulateur ou utilisez le tournevis sur accumulateur ou le chargeur).

9. Elimination des éléments usés

a) Généralités

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères.

En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur.

Retirez les piles/accumulateurs insérées et éliminez-les séparément du produit.

b) Piles / accumulateurs

Le consommateur nal est légalement tenu (ordonnance relative à l´élimination des piles usagées) de rapporter toutes les piles et batteries

usagées, il est interdit de les jeter dans les ordures ménagères.

Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l’interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche). Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement.

Page 20

10. Dépannage

Avec cette tournevis sur accumulateur, vous avez acquis un produit à la pointe du développement technique et béné ciant d’une grande sécurité

de fonctionnement. Des problèmes ou des dérangements peuvent néanmoins survenir. Vous trouverez ci-après un certain nombre de procédures vous permettant de vous dépanner le cas échéant :

Respecter impérativement toutes les consignes de sécurité du présent mode d’emploi !

Problème Mesures à prendre

Aucune fonction • Est-ce que l’accumulateur est vide ?

• Est-ce que l’accumulateur est bien en place et bien enclenché ?

Il n’est pas possible d’appuyer sur l’interrupteur Marche/Arrêt (7)

• Mettez le commutateur de sens de rotation en position à gauche ou à droite. Dans

• la position du milieu, il bloque l’ interrupteur Marche/Arrêt

Lors du perçage, aucun progrès n’est visible

• Contrôlez le sens de rotation du foret, commutez le commutateur de sens de rotation sur l’autre

position.

• Utilisez un autre foret

Lors du desserrage ou du serrage d’une vis le tournevis sur accumulateur broute

• Ajustez la bague de réglage du couple pour que le couple nécessaire soit disponible.

Le mandrin ne tourne lque lentement

• Est-ce que l’accumulateur est faible ?

• Contrôlez le réglage du commutateur de la à deux vitesses (« HIGH » ou « LOW ») sur le dessus

du tournevis sur accumulateur.

Le mandrin tourne, mais le foret ou l’embout ne tourne (outil patine)

• Contrôlez si le mandrin est serré. Tournez les deux bagues du mandrin, de manière à ce que l’outil

(foret ou embout) soit bien serré.

• La plage de serrage du mandrin n’est pas suf sante. Enfoncez plus l’outil dans le mandrin.

• Le tournevis sur accumulateur est uniquement approprié pour des forets de 1,5mm à 13mm.

11. Caractéristiques techniques

a) Chargeur

Tension de service : 100 – 240 V/CA, 50/60 Hz Durée de charge : Env. 1-2 heure si l’accumulateur est complètement vide

b) Accumulateur

Tension : 18 V/CC Type : NiCd (cadmium-nickel) Capacité : 1,7 Ah

c) Tournevis sur accumulateur

Boîte à deux vitesses : Vitesse 1 (« LOW »): Vitesse de 0 - 430 tr/min

Vitesse 2 (« HIGH »): Vitesse de rotation 0 -1200 tr/min Rotation à gauche / droite par commutateur de sens de rotation (position du milieu pour blocage de mise en marche) Mandrin de serrage rapide, logement de 1,5 mm à 13 mm

Af chage à cristaux liquides de l’état de l’accumulateur, avec touche de contrôle

Réglage du couple à différents niveaux ; réglage spécial pour perçage Niveau de pression sonore estimé A : 89dB(A) Niveau de bruit au travail : 100dB(A), Porter un protecteur auditif ! Vibration main/bras : 8,28 m/s

Poids : 2,3 kg Dimensions (L x H x P) : 250 x 80 x 260 mm

12. Déclaration de Conformité

Le soussigné déclare au nom de l’entreprise la conformité du produit avec les directives et normes suivantes.

Page 21

Inhoudsopgave

1. Voorgeschreven gebruik 43

2. Leveringsomvang 43

3. Verklaring van de symbolen 43

4. Veiligheidsinstructies 44

5. Bedieningselementen 46

6. Bediening 46

7. Gebruik 49

8. Onderhoud en reiniging 49

9. Verwijdering als afval 50

10. Verhelpen van storingen 50

11. Technische gegevens 51

12. EC Conformiteitsverklaring 52

Deze handleiding heeft betrekking alleen op dit product. Het bevat belangrijke informatie over de operatie en het gebruik van dit product. Leest u voorzichtig deze handleiding, en geeft u hem samen aan de derde partij indien u dit product niet meer wilt.

Bewaart u deze handleiding voor toekomstige referentie!

Page 22

Inleiding

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Het product is EMC-gekeurd en voldoet daarmee aan de voorwaarden van de geldende Europese en nationale richtlijnen. De CEconformiteit is aangetoond; de overeenkomstige verklaringen zijn bij de fabrikant gedeponeerd.

Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een gevaarloze werking te garanderen!

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen! Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be

1. Voorgeschreven gebruik

Het product is bedoeld voor het indraaien en losdraaien van schroeven en voor het boren in hout, kunststoffen, metalen en keramiek. Daarvoor moeten telkens geschikte schroefhulpstukken of boren worden gebruikt. Het totale product mag niet worden veranderd of verbouwd, daarbij vervalt niet alleen de garantie/ vrijwaring maar ook de registratie (CE). De behuizing mag niet worden geopend. De stickers op het product mogen niet worden beschadigd of verwijderd. Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken.

Volg alle veiligheidsinstructies in deze gebruiksaanwijzing op.

2. Leveringsomvang

• Accuschroevendraaier

• Laadapparaat

• Accu

• Transportkoffer

• Gebruiksaanwijzing

3. Verklaring van de symbolen

Het symbool met de bliksem in een driehoek geeft aan wanneer er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok.

Een uitroepteken in een driehoek wijst op speciale gevaren bij gebruik, inbedrijfstelling of bediening.

Het „Hand“-symbool staat voor speciale tips en gebruiksinstructies.

Page 23

4. Veiligheidsinstructies

Bij schade veroorzaakt door veronachtzaming van deze gebruiksaanwijzing, vervalt het recht op garantie. Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk! Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften, zijn wij niet verantwoordelijk! In dergelijke gevallen vervalt elke aanspraak op garantie!

De volgende veiligheidsvoorschriften- en risico´s dienen niet alleen ter bescherming van uw eigen gezondheid maar ook ter bescherming van het apparaat. Lees de volgende punten zorgvuldig door:

a) Algemeen

• Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het product niet toegestaan. Bovendien vervalt daardoor de garantie/vrijwaring.

• Houd het product buiten bereik van kinderen; het is geen speelgoed.

• De meegeleverde laadapparaat voldoet aan veiligheidsklasse II. Als spanningsbron mag alleen een contactdoos met randaarde (230V~/50Hz) van het openbare stroomnet worden gebruikt die aan de voorschriften voldoet.

• Het product (accuschroevendraaier, accu, laadapparaat) mag niet vochtig of nat worden.Daarbij bestaat niet alleen het gevaar dat het product defect raakt, maar ontstaat tevens een levensgevaarlijke situatie door de kans op

elektrische schokken!

• Wanneer het product van een koude in een warme ruimte wordt gebracht (bijv. bij transport), kan condenswater ontstaan. Hierdoor kan het systeem worden beschadigd. Bij de laadapparaat bestaat bovendien een levensgevaarlijke situatie vanwege een elektrische schok! Laat daarom het product eerst op kamertemperatuur komen, voordat u het gebruikt of de laadapparaat met de netspanning verbindt. Dit kan soms een paar uur duren.

• Zet geen bakken met vloeistoffen, bijv. emmers, vazen of planten in de buurt van het product. Vloeistoffen kunnen in de behuizing dringen en daarbij afbreuk doen aan de elektrische veiligheid. Bovendien bestaat het gevaar van brand of een elektrische schok; levensgevaarlijk! Schakel in zo’n geval de betreffende contactdoos spanningsloos (bijv. Veiligheidsschakelaar uitschakelen) en trek daarna de stekker van de laadapparaat uit de contactdoos; haal de accu uit de accuschroevendraaier. Het product mag daarna niet meer worden gebruikt, breng het naar de servicewerkplaats.

• Zet geen open brandende voorwerpen, zoals brandende kaarsen, op of in de buurt van het apparaat.

• Gebruik het product nooit naast of in de buurt van ontbrandbare vloeistoffen of gassen, lucht-/gas-mengsels (benzinedampen) of licht ontbrandbare vaste stoffen. Door het gebruik van het product kunnen vonken ontstaan, explosiegevaar!

• Gebruik het product uitsluitend in een gematigd klimaat; niet in een tropisch klimaat.

• De laadapparaat, de accuschroevendraaier en de accu mogen nooit met vochtige of natte handen worden aangepakt, er bestaat gevaar vanwege een levensgevaarlijke elektrische schok!

• Trek de netstekker van de laadapparaat nooit aan de kabel uit de contactdoos! Pak de netstekker altijd beet bij de daarvoor bestemde greepvlakken aan de zijkant om deze uit de contactdoos te verwijderen.

• Plaats geen voorwerpen op het netsnoer, en knik die niet.

• Mocht het netsnoer beschadigingen vertonen, dan moet u het niet aanraken. Schakel eerst de betreffende contactdoos spanningsloos (bijv. via de betreffende veiligheidsschakelaar) en trek daarna de stekker voorzichtig uit de contactdoos. Breng het apparaat daarna naar een servicewerkplaats! Het netsnoer in de laadapparaat is er vast mee verbonden en kan niet worden vervangen. Een beschadigd netsnoer mag niet worden gerepareerd! Levensgevaarlijk!

• Laat het verpakkingsmateriaal niet achteloos liggen. Plasticfolies, plastic zakken of stukken piepschuim kunnen voor kinderen gevaarlijk speelgoed zijn.

• In industriële omgeving en dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot

elektrische installaties en bedrijfsmiddelen in acht te worden genomen.

• In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel voldoende toezicht worden gehouden op de beduidingen van het product.

b) Werking van de accuschroevendraaier

• Door roterende delen kunnen haren of kleding naar binnen worden getrokken, er bestaat gevaar voor letsel! Gebruik daarom bij lang haar bijv. Een haarnet en draag bij het werken goed passende kleding.

• Controleer de accuschroevendraaier en de accu voor elk gebruik op beschadigingen. Indien u beschadigingen constateert, moet u het apparaat niet gebruiken, maar het door een vakkundig persoon laten controleren.

• De draairichtingsschakelaar moet om veiligheidsredenen voor het plaatsen van de accu, bijv het vervangen van de accu en bij het plaatsen of verwijderen van de schroef-hulpstukken of boren in de middenpositie worden gezet. In deze positie wordt de aandrijving geblokkeerd (blokkeringsschakeling).

• Bij het boren of bij het erin draaien van schroeven moet erop worden gelet, dat geen stroom-, gas- of waterleidingen worden beschadigd! Levensgevaarlijk!

• Bij het erin draaien van lange schroeven moet men bijzonder voorzichtig zijn, deze zouden kunnen kantelen of de accuschroevendraaier zou er kunnen afglijden, letselgevaar!

• Belast de accuschroevendraaier nooit zozeer, dat de aandrijving tot stilstand komt.

• Bij het bovenhands boren of schroeven moet een geschikte veiligheidsbril worden gebruikt. Door boorstof of metaalspanen bestaat gevaar op oogletsel. Soms is ook een ademmasker zinvol, dat stof uit neus, mond en longen houdt, bovendien een gehoorbescherming.

• Eventueel is een extra ademmasker zinvol, dat stof uit neus, mond en longen weghoudt, bovendien een

geluidsbescherming.

• Bij het boren resp. schroeven boven het hoofd mag de magneethouder op de bovenkant van de accu-schroevendraaier niet worden benut. De schroeven aldaar zouden naar beneden kunnen vallen (bv in het gezicht/de ogen), gevaar van verwondingen!

• Houd de accuschroevendraaier goed vast. Door het plotseling stoppen van de aandrijving (bijv. wanneer een boor vasthaakt) wordt dat op het draaimoment van de accuschroevendraaier zelf overgebracht, hij draait naar de zijkant. Daardoor bestaat het gevaar dat de accuschroevendraaier u uit de hand valt, letselgevaar!

c) Accu en laadapparaat

• De accu mag alleen via de erbij geleverde laadapparaat worden opgeladen. Gebruik de laadapparaat alleen voor de erbij geleverde accu.

• Laad de accu alleen bij een omgevingstemperatuur van ca. 10°C tot 30°C.

• Indien de accu warm geworden is (bijv. door lang gebruik van de accuschroevendraaier), laat hem dan eerst afkoelen, voor u hem oplaadt.

• Laad de accu pas dan, als hij leeg is. Het meermalen opeenvolgend laden van een niet-lege accu of het laden na het gebruik gedurende een korte tijd zorgt voor een geringere levensduur van de accu en heeft dus kapitaalverlies tot gevolg (“Memory-Effect”).

• De gebruikte NiCd-accu ontlaadt zich wanneer hij niet wordt gebruikt langzaam ( zogenaamd “zelfontlading”). Wanneer u de accuschroevendraaier langere tijd niet gebruikt, dan moet u de laadtoestand controleren (toestandsaanduiding boven op de accuschroevendraaier) en laad de accu regelmatig bij, ongeveer om de 3 maanden.

• Bescherm zowel de accu als ook de accuschroevendraaier of de laadapparaat tegen sterke koude, hitte en directe installeren van de zon. Door ongunstige omgevingsvoorwaarden vermindert niet alleen de levensduur van de accu’s, maar er bestaat ook in extreme gevallen explosiegevaar of gevaar van vernieling van de accu.

• Gooi de accu niet in het vuur, explosiegevaar!

• Ga voorzichtig met de accu om, laat hem (en ook de accuboormachine) niet vallen. Door het hoge gewicht bestaat niet alleen het gevaar de accu en de acculaadapparaat te vernielen, maar bestaat er ook letselgevaar.

• Demonteer de accu nooit.

• Bij kortsluiting van de contacten van de accu bestaat brand- en explosiegevaar! Laat de accu daarom altijd in de accuschroevendraaier. Bescherm de contacten van de accu eventueel met een stuk isolatieband, wanneer de accu apart van de accuschroevendraaier wordt bewaard.

Page 24

5. Accu opladen

a) Algemeen

Volg alle veiligheidsaanwijzingen die in deze gebruiksaanwijzing zijn opgenomen, met name hoofdstuk 4, c).

Voordat het apparaat voor het eerst gebruikt wordt, moet de oplaadbare accu worden geladen. Een nieuwe oplaadbare accu of een oplaadbare accu die langere tijd niet is gebruikt, bereikt zijn volle vermogen pas na 5 complete ont- en oplaadrondes.

De oplaadbare accu moet worden opgeladen als de snoerloze schroevendraaier:

• onbelast heel langzaam draait.

• voor langere perioden wordt opgeslagen (elke 3 maanden).

Ga als volgt te werk om de accu op te laden:

• Sluit de oplader aan op het lichtnet (100 – 240 V wisselstroom, 50/60 Hz). De voedingsled licht geel op.

• Haal de accu uit de snoerloze schroevendraaier. Druk hiertoe de twee drukknoppen op de zijkanten om de accu los te maken en trek de accu

er uit. Zie voor deze stap ook hoofdstuk 6.

• Steek de accu in de juiste stand (slechts één stand is mogelijk) in de houder van de lader (geen kracht uitoefenen). De oplaad-LED licht rood op.

• Als de accu volledig geladen is, licht de oplaad-LED groen op (de accu is volledig geladen).

Een volledig laadproces duurt ongeveer 1-2 uur.

• Haal de accu direct na het einde van het laadproces uit de laadapparaat.

• Koppel bovendien de laadapparaat los van de netspanning door de stekker uit de contactdoos te trekken.

• Steek de accu zodanig in de accuschroevendraaier, dat hij vastklikt.

De accu kan er maar op één manier goed in, gebruik bij het erin steken van de accu in de accuschroevendraaier geen

geweld.

b) Statusindicatie oplaad-LED

Symptoom Mogelijke oorzaak Oplossing

Groen knipperend

Accu oververhit Laat de accu voor het laden afkoelen.

Accupak is niet goed geplaatst. Plaats het accupak op de juiste wijze, controleer het contact van

de accu en controleer of de oplaad-LED de juiste oplaadstatus (rood) weergeeft.

Groen en rood knipperend Abnormaa/defect accupak Vervang het door een accu van hetzelfde type.

6. Bedieningselementen en bediening

a) Algemeen

Leest u pagina 3

1. Snelverwisselbare boorkop

2. Koppelinstelring

3. Aanduiding voor de accutoestand (met controletoets)

4. Schakelaar voor tweetoeren (“LOW” = langzaam, “HIGH” = snel)

5. Draairichtingsomschakelaar met inschakelblokkering

6. Accu

7. Druktoets voor accuontgrendeling

8. Aan/Uit-schakelaar

b) Accu eruit halen en erin zetten

Om de accu eruit te halen moet op de druktoetsen aan beide zijden voor het ontgrendelen van de accu (7) worden gedrukt (A). Daarna kan de accu er naar onderen uit worden getrokken (B). Om de accu te plaatsen moet deze op de geode manier onder in de accuschroevendraaier worden geplaatst, tot hij vastklikt.

Afbeelding 1

c) Gereedschap in de boorhouder plaatsen/ eruit halen

Vanwege de veiligheid moet eerst de draairichtingsomschakelaar (5) in de middenpositie worden gebracht, zodat de Aan-/Uitschakelaar (8) is geblokkeerd.

Open de boorhouder, door de binnenste ring (F) met één hand vast te houden en de buitenste ring(E) met de andere hand tegen de richting van de wijzers van de klok te draaien (C, van voren op de boorhouder gezien). Steek het gewenste gereedschap (in de afbeelding een boor) in de boorhouder. Draai de boorhouder vast, door de binnenste ring (F) met één hand vast te houden en de buitenste ring (E) met de andere hand in de richting van de wijzers van de klok te draaien (D, van voren op de boorhouder gezien).

Om het gereedschap (bijv. een schroefbit of een boor) vast in de boorhouder te bevestigen, moet dit tenminste 1 cm in de boorhouder zitten (schroefbits of kleine boor). Grote boren moeten er volle-

dig worden ingestoken.

Om het gereedschap eruit te halen moet u zoals boven beschreven handelen. Open de boorhouder, door de binnenste ring (F) met één hand vast te houden en de buitenste ring (E) met de andere hand tegen de richting van de wijzers van de klok te draaien.

Afbeelding 2

d) Draaikoppel instellen of boormodus kiezen

Door aan de koppel-instelring te draaien (2) kan het gewenste koppel worden ingesteld, waarop de slipkoppeling start. Daardoor wordt doldraaien bijv. bij het erin draaien van een schroef verhinderd; de schroef sluit glad op het oppervlak van het materiaal aan, wanneer de draaimomentinstelling naar aanleiding hiervan wordt geselecteerd.

Om te boren kan de instelring in een speciale positie (met een boorsymbool aangegeven) worden gebracht. In deze positie is de slipkoppeling gedeactiveerd, er vindt geen koppelbegrenzing plaats.

Afbeelding 3

Hoe hoger de instelwaarde (zie opdruk op accuschroevendraaier), des te groter is de koppeling:

Lage instelwaarde: Zachte materialen, geen schroeven Hoge instelwaarde: Harde materialen, grote schroeven Boorsymbool: Geen koppelbegrenzing

Bij het eruit draaien van schroeven dient een hogere instelling te worden geselecteerd resp. de instelling voor “Boren” (Boor-symbool).

Page 25

e) Aan/Uit-schakelaar

Opdat de Aan-/Uitschakelaar (8) kan worden ingedrukt, mag de draairichtingomschakelaar (5) niet in de middenpositie staan (in deze positie is de Aan- /Uitschakelaar geblokkeerd!).

Het toerental van de aandrijving is ervan afhankelijk, hoe ver de Aan-/Uitschakelaar (8) wordt doorgedrukt.

Daardoor kan de snelheid traploos van stilstand tot maximaaltoerental worden geregeld.

Bij het loslaten van de Aan-/Uitschakelaar wordt de aandrijving afgeremd (“Draaistop”).

f) Functie van de draairichtingomschakelaar (met inschakelblokkering)

Via de draairichtingomschakelaar (5) kan de draairichting tussen links en rechts worden omgeschakeld.

Afhankelijk of gaten moeten worden geboord of een schroef erin of eruit dient te worden gedraaid, moet de juiste draairichting worden geselecteerd.

In de middenpositie blokkeert de draairichtingsomschakelaar de Aan-/Uitschakelaar en daarmee de motor in de accuschroevendraaier om veilig van materiaal te kunnen wisselen.

Schakel alleen dan om, wanneer de aandrijving van de accuschroevendraaier volledig tot stilstand is gekomen! Anders zou de aandrijving kunnen worden beschadigd.

g) Transmissiestanden kiezen (“HIGH”/ “LOW”)

Aan de bovenzijde van de accuschroevendraaier bevindt zich een schakelaar (4), waarmee beide standen kunnen worden geselecteerd.

LOW 1. Stand, laag toerental, hoog koppel HIGH 2. Stand, hoog toerental, laag koppel

De schakelaar voor de beide standen mag alleen dan worden ingedrukt, wanneer de aandrijving van de accuschroevendraaier volledig tot stilstand is gekomen! Anders zou de aandrijving kunnen worden beschadigd.

Wanneer één van de standen bij het indrukken van de schakelaar niet pakt, dan staan waarschijnlijk de aandrijftandwielen ongunstig ten opzichte van elkaar.

Druk in dit geval zacht op de Aan-/Uitschakelaar, zodat de tandwielen een stukje verder draaien.

h) Accutoestand controleren

Boven op de accuschroevendraaier bevindt zich een kleine Aanduidng en een controletoets. Bij het drukken op de controletoets wordt de huidige laadtoestand aangegeven, zie afbeeldingen rechts.

Afbeelding 4

Druk alleen op de controletoets, wanneer de aandrijving van de accuschroevendraaier volledig tot stilstand is gekomen! Anders klop de aanduiding niet, omdat het hoge stroomverbruik van de motor de meting verkeerd weergeeft.

7. Gebruik

• Neem alle veiligheidsinstructies in deze gebruiksaanwijzing in acht!

• Vermijd de volgende ongunstige omstandigheden bij het gebruik of tijdens het vervoer:

- vocht of een te hoge luchtvochtigheid

- extreme kou of hitte

- direct zonlicht

- stof of brandbare gassen, dampen of oplosmiddelen (Explosiegevaar!)

- sterke trillingen

- sterke magnetische velden, bijv. in de buurt van machines of luidsprekers

• Er mag worden aangenomen dat gebruik zonder gevaar niet meer mogelijk is, wanneer

- het apparaat zichtbaar is beschadigd

- het apparaat niet meer functioneert en

- het apparaat gedurende langere tijd onder ongunstige omstandigheden is opgeslagen of

- het apparaat tijdens transport te zwaar is belast.

• Let op voldoende ventilatie van de laadapparaat/accu gedurende het laadproces. Controleer de laadapparaat/ accu gedurende het laadproces. Bedek de laadapparaat/accu niet, laat genoeg afstand aan de buitenkant m.b.t. andere voorwerpen enz.

• Haal de accu na het beëindigen van het laadproces er zo snel mogelijk uit, en haal daarna de laadapparaat van de netspanning, trek de netstekker eruit.

• Steek nooit puntige voorwerpen (balpen, naald, breipen, paperclips, enz.) door de ventilatiesleuven of openingen in de behuizing van het apparaat. Daarbij bestaat niet alleen het gevaar dat het product defect raakt, maar ontstaat tevens een levensgevaarlijke situatie door de kans op elektrische schokken!

• Draag bij het werken geschikte kleding, gebruik afhankelijk van het gebruik van de accuschroevendraaier extra beschermende kleding (veiligheidsbril, stofbescherming, gehoorbescherming).

• Houd het werkgebied in orde, zorg voor goede verlichting. Houd kinderen uit de buurt van het werkgebied!

• Beveilig het werkstuk tegen wegglijden of wegdraaien. Gebruik bijvoorbeeld een bankschroef bij boorwerkzaamheden.

• Gebruik voor de accuschroevendraaier alleen daarvoor geschikte schroefbits of boren.

• Zorg voor een veilige stand bij het werken, gebruik bijvoorbeeld een geschikte ladder.

• Gebruik elektrische gereedschappen in principe slechts dan, wanneer u zich kunt concentreren en nuchter bent. Ongeconcentreerd werken of werken onder invloed van alcohol of drugs kan niet alleen tot beschadiging van het werkstuk of het elektrisch apparaat leiden, maar er bestaat ook groot gevaar vanwege letsel!

• Overbelast elektrische apparaten niet. Gebruik elektrische apparaten alleen voor het werk, waarvoor ze zijn bestemd. De accuschroevendraaier mag bijvoorbeeld niet voor het roeren van metselspecie worden gebruikt.

• Druk bij het schroeven of boren niet met geweld op de accuschroevendraaier. Naast gevaar van beschadiging van de accuschroevendraaier/gereedschap bestaat ook letselgevaar!

• Pak nooit de draaiende boorhouder vast, grijp nooit in de draaiende boor of in de schroefbit. Letselgevaar!

• Het warm worden van de accuschroevendraaier of accu gedurende de werking is normaal.

• Hetzelfde geldt bij het opladen van de accu voor laadapparaat en accu.

• Houd de elektrische apparaten schoon en reinig ze regelmatig. Daardoor hebt u lang plezier van gereedschap dat

zonder storingen functioneert.

• Bewaar het elektrisch apparaat daarna op een droge en schone plek (geen vochtige kelder bijv.) De bewaarplaats moet zich buiten het bereik van kinderen bevinden. Kinderen kunnen niet inschatten welke gevaren aan gebruik van elektrische apparatuur zijn verbonden.

8. Onderhoud en reiniging

Voor reparatie of reiniging moet eerst de accu uit de accuschroevendraaier worden verwijderd. De laadapparaat moet van de netspanning worden gescheiden, trek de netstekker eruit!

Het product bevat geen onderdelen die door u moeten worden onderhouden, open het daarom nooit. Onderhoud of reparatie en het daarmee verbonden openen van het product mag alleen door een vakman of een daar-

voor geschikte servicewerkplaats worden uitgevoerd.

Zorgvuldige reiniging is een behoud voor de functionaliteit van het product, zodat u er lang plezier van heeft. Een goede vakman let op zijn gereedschap! Verwijder stof met een schone langharige kwast en een stofzuiger. Voor een uitvoerige reiniging is een droge, schone en pluisvrije doek voldoende, die voor sterke vervuilingen makkelijk met lauwwarm water vochtig kan worden gemaakt. Speciale reinigingsmiddelen zijn normaal niet nodig!

Page 26

Let erop, dat geen vloeistoffen in het binnenste komen, dit leidt tot storingen van het product. Ongeschikte reinigingsmiddelen kunnen verkleuringen op het kunststof oppervlak veroorzaken. Gebruik nooit scherpe schurende middelen, alcohol, benzine, spiritus of dergelijke vloeistoffen om te reinigen! Laat het product na het reinigen eerst geheel drogen, voor u het weer gebruikt (accu erin zetten of accuschroeven-

draaier of laadapparaat gebruiken.)

9. Verwijdering als afval

a) Algemeen

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères.

En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur.

Retirez les piles/accumulateurs insérées et éliminez-les séparément du produit.

b) Batterijen/accu´s

Le consommateur nal est légalement tenu (ordonnance relative à l´élimination des piles usagées) de rapporter toutes les piles et batteries

usagées, il est interdit de les jeter dans les ordures ménagères.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement.

10. Verhelpen van storingen

U heeft met deze accuschroevendraaier een product aangeschaft dat volgens de nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik. Toch kunnen zich problemen of storingen voordoen. Hieronder vindt u enkele manieren beschreven hoe u eventuele storingen kunt verhelpen:

Volg alle veiligheidsinstructies in deze gebruiksaanwijzing op!

Probleem Oplossing

Geen functie • Is de accu leeg?

• Is de accu erin gezet en vastgeklikt?

Aan/Uit-schakelaar laat niet drukken positie

• Breng de draairichtingsomschakelaar in de Positie links of rechts. In de middenpositie blokkeert hij de Aan/Uit-schakelaar.

Bij het boren is geen boorvooruitgang zichtbaar

• Controleer de draairichting van de boor, schakel de draairichtingsomschakelaar in de andere positie.

• Gebruik een andere boor.

Bij het losdraaien of bij het Vastschroeven van een Schroef doet accuschroevendraaier ratelen

• Verzet u de koppel-instelring, zodat het benodigde koppel ter beschikking staat.

Alleen langzaam draaien van de boorhouder

• Is de accu zwak?

• Controleer de instelling van de schakelaar voor het tweestanden versnelling (“HIGH” resp.

“LOW”) aan de bovenzijde van de accuschroevendraaier.

Boorhouder draait, de boor of het schroefbit niet (gereedschap glijdt door)

• Controleer of de boorhouder is vastgedraaid. Verdraai de beide ringen van de boorhouder zo. dat het gereedschap (boor resp. schroefbit) vast zit.

• Het klemgebied van de boorhouder is niet voldoende. Steek het gereedschap dieper in de boorhouder.

• De accuschroevendraaier is alleen voor boren van 1,5mm tot 13mm geschikt.

11. Technische gegevens

a) Laadapparaat

Bedrijfsspanning: 100 – 240 V/AC, 50/60 Hz Oplaadtijd: Ong. 1-2 uur bij volledig lege accu

b) Accu

Spanning: 18 V/DC Bauwwijze: NiCd (Nickel-Cadmium) Capaciteit: 1,7 Ah

c) Accuschroevendraaier

Transmissie met twee standen: Stand 1 (“LOW”): Toerental 0 - 430 O/min Stand 2 (“HIGH”): Toerental 0 -1200 O/min Links-/rechtsstop via draairichtingsomschakelaar (middenpositie voor inschakelblokkering) Snelspan-boorhouder, opname van 1.5 mm tot 13 mm LC-Aanduiding voor de accutoestand (met controletoets) Koppelinstelling in verschillende stappen, speciale instelling voor boren A-beoordeeld geluidsniveau: 89 dB(A) Geluidsniveau bij het werk: 100 dB(A), Gehoorbescherming dragen! Hand-Arm-trilling: 8,28 ms

Gewicht: 2,3 kg Afmetingen (B x H x D): 250 x 80 x 260 mm

Page 27

12. Conformiteitsverklaring

De ondertekenaar verklaart in naam van de  rma dat het product overeenstemt met de volgende richtlijnen en normen.
