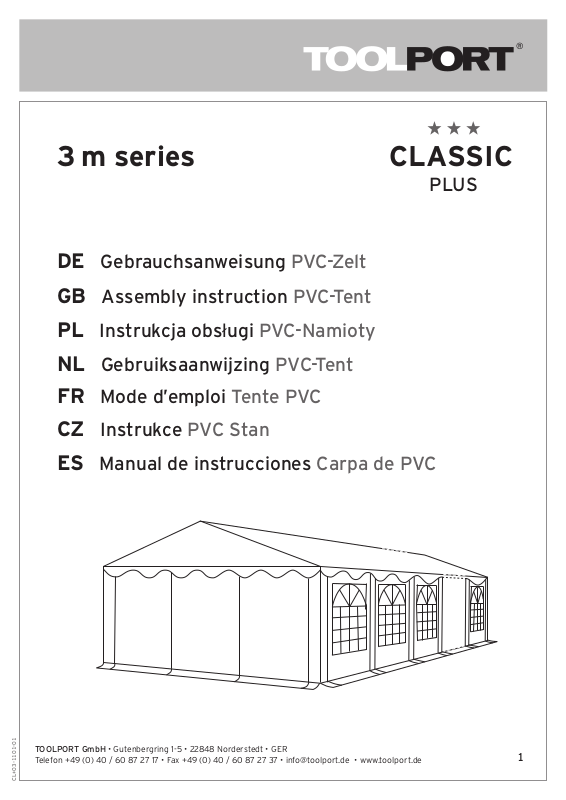

TOOLCRAFT 3 m Series, 3 m CLASSIC PLUS Assembly Instruction Manual

3 m series CLASSIC

®

DE Gebrauchsanweisung PVC-Zelt
GB Assembly instruction PVC-Tent
PL Instrukcja obsługi PVC-Namioty
NL Gebruiksaanwijzing PVC-Tent

FR Mode d’emploi Tente PVC

CZ Instrukce PVC Stan

PLUS

ES Manual de instrucciones Carpa de PVC

TOOLPORT GmbH • Gutenbergring 1-5 • 22848 Norderstedt • GER
Telefon +49 (0) 40 / 60 87 27 17 • Fax +49 (0) 40 / 60 87 27 37 • [e-mail] • www.toolport.de

CL+03-1101-01

1

3 x 3 m CLASSIC PLUS

Inhalt - Contents - Zawartość - Inhoud - Contenu - Obsah - Contenido

Artikel Nr. Beschreibung ID Nummer 3x3m

30385 Stange 1590 mm 38-38 1 6

30434 Stange 1435 mm 38-38 2 6

30435 Stange 1920 mm 3 6
38-38 mit Löchern
und Fuß

30073 3er Eckverbinder 120° 4 6

30074 4er Eckverbinder 120° 5 3

®

30048 Erdnagel 8x300 mm 6 4

30046 Erdnagel 6x180 mm 7 6

30047 Erdnagel 4x160 mm 8 25

30430 Gummischlaufe 9 62
14 cm type 1

30429 Gummischlaufe 10 14
5 cm type 1

30050 Spannleine 3 m 11 4

30383 Schraube 10 mm 12 30

30051 Dachhaken 13 6

30382 Imbusschlüssel 14 1

Dach 15 1

Seitenwand 16 4

Endwand 17 2

Inhalt

Artikel Nr. Beschreibung ID Nummer 3x4m 3x6m 3x8m 3x10m

30385 Stange 1590 mm 38-38 1 6 8 10 28

30055 Stange 1940 mm 38-38 2 6 9 12 14

30435 Stange 1920 mm 3 6 8 10 12
38-38 mit Löchern
und Fuß

30073 3er Eckverbinder 120° 4 6 6 6 6

30074 4er Eckverbinder 120° 5 3 6 9 12

®

30048 Erdnagel 8x300 mm 6 4 4 4 4

30046 Erdnagel 6x180 mm 7 6 8 10 12

30047 Erdnagel 4x160 mm 8 36 42 48 54

30430 Gummischlaufe 9 62 80 96 114
14 cm type 1

30429 Gummischlaufe 10 14 14 14 14
5 cm type 1

30050 Spannleine 3 m 11 4 4 4 4

30383 Schraube 10 mm 12 30 42 54 66

30051 Dachhaken 13 6 8 10 12

30382 Imbusschlüssel 14 1 1 1 1

Dach 15 1 1 1 1

Seitenwand 16 4 6 8 10

Endwand 17 2 2 2 2

1

Gebrauchsanweisung

Suchen Sie einen ebenen Untergrund
für das Zelt. Packen Sie die Kartons aus
und sehen Sie nach, ob auch alle hier
aufgelisteten Teile vorhanden sind.

4 2

1

4

5

2 2

1 1

5

®

4

1

5

4

2

Setzen Sie den Rahmen für das Dach
zusammen indem Sie die Teile 4 und 5
an die Stangen (Teile 1 u. 2) montieren
und zur Fixierung mit den Schrauben
fest anziehen.

Heben Sie eine Seite des Zeltgerüsts
an und setzen Sie die Beine (3) ein.
Setzen Sie das Dach (15) auf den
Rahmen und befestigen Sie es mit den
Gummischlaufen (10).
Achten Sie darauf, nicht zu viel
Spannung auf die Gummischlaufen zu
geben, um das Anbringen der anderen
Seite nicht zu erschweren.

2

1

4

2 2

1

5

5

1

10

3

3

3

3

3

3

3

®

Stecken Sie die Beine auf der
gegenüberliegenden Seite ein.
Benutzen Sie die mittleren Erdnägel (7)
um die Füße am Boden zu befestigen.
Die Dachschals werden mit Haken (13) an
den Stangen (3) befestigt.

3

13

3

7

4

4

®

Breiten Sie die Seitenwände (16) und
Endwände (17) aus und befestigen Sie die
Seitenwände mit den Gummischlaufen
(9) am Gerüst und die Endwände mit
den kurzen Gummischlaufen (10) direkt
am Dach. Mit den kurzen Erdnägeln (8)
befestigen Sie die Endwände am Boden.
Die Spannleine läuft von jeder Ecke des
Zeltes und wird mit den langen Erdnägeln
(6) am Boden verspannt.

10

9

6

8

9

5

Reinigung und Wartung

Dach und Seitenteile lassen sich mit Seifenlauge abwaschen. Schimmel und Stockecken entfernen Sie mit
einer milden Chlorlösung. Befolgen Sie die Anweisungen des Herstellers und testen Sie die Chlorlösung an
einer nicht sichtbaren Stelle, um sicherzugehen, dass keine Verfärbungen auftreten.

Achtung! Das Partyzelt darf nicht im nassen Zustand zusammengelegt und verpackt werden. Lassen Sie es
vorher vollständig trocknen.

Warnung

1. Bitte achten Sie darauf, das Zelt vorsichtig zu behandeln, um Defekte zu vermeiden.

2. Das Gestänge nicht zu kräftig behandeln, da dies ansonsten Beschädigt werden könnte.

3. Zelte sind als temporäre Unterkunft gedacht und sollten bei widrigen Witterungsverhältnissen
abgebaut werden.

4. Bitte wählen Sie immer einen geeigneten Abstand zu Schläuchen, Gas- oder Elektroleitungen,
um diese nicht zu beschädigen.

5. Beim Einsatz geeigneter Heizgeräte (z. B. Auskunft im Fachhandel) ist ein Abstand von mindestens
1,2 m zu jeglichem Planenmaterial zu beachten. Offenes Feuer sowie Heizgeräte mit offenen Flammen wie
Heizpilze, Terassenstrahler, Gasheizer etc. sollten auf keinen Fall verwendet werden.

6. Der Aufbauer ist verantwortlich für die angemessene Verankerung und damit für die Sicherheit des Zeltes.

®

6

Contents

Part no. Description ID no. 3x4m 3x6m 3x8m 3x10m

30385 pipe 1590 mm 38-38 1 6 8 10 28

30055 pipe 1940 mm 38-38 2 6 9 12 14

30435 pipe 1920 mm 3 6 8 10 12
38-38 with holes
and foot

30073 connector three way 120° 4 6 6 6 6

30074 connector four way 120° 5 3 6 9 12

®

30048 ground peg 8x300 mm 6 4 4 4 4

30046 ground peg 6x180 mm 7 6 8 10 12

30047 ground peg 4x160 mm 8 36 42 48 54

30430 bungee 9 62 80 96 114
14 cm type 1

30429 bungee 10 14 14 14 14
5 cm type 1

30050 guy rope 3 m 11 4 4 4 4

30383 screw 10 mm 12 30 42 54 66

30051 roof hook 13 6 8 10 12

30382 hex key 14 1 1 1 1

roof 15 1 1 1 1

side wall 16 4 6 8 10

end wall 17 2 2 2 2

1

Instructions

Select a at surface for the tent. Unpack
the boxes and check if all listed parts are
included.

4 2

1

®

2

1

5

1

4

1

2

Assemble the roof frame by mounting
parts 4 to 5 on the pipes (parts 1 and 2).
Use the screws to rmly attach the parts.

Lift one side of the tent frame and
attach the legs (3).
Place the roof (15) onto the frame and
use the bungees (10) to fasten it.
Be sure not to put too much tension on
the bungees in order not to make
attaching the other side more difcult.

4

2

1

4

2

5

2 2

1

5

5

1

5

4

1

4

2

10

3

3

3

3

3

8

3

®

Attach the legs on the other side.
Use the medium-size ground pegs (7) to
fasten the feet to the ground.
Attach the side covers to the pipes (3)
using hooks (13).

3

13

3

7

9

4

®

Extend the side walls (16) and the end
walls (17) and attach the side walls to the
frame using the bungees (9). Attach the
end walls directly to the roof using the
short bungees (10). Use the short ground
pegs (8) to fasten the end walls to the
ground. The guy rope runs from every
corner of the tent and is braced to the
gound using the long ground pegs (6).

10

9

6

8

9

10

Cleaning and maintenance

Wash off the roof and the side parts with soapy water. Mould and mould stains can be removed using a mild
chlorine solution. Observe the instructions provided by the manufacturer and test the chlorine solution on a
hidden spot to make sure that there is no discolouration.

Caution! The party tent must not be collapsed and packed up when it is wet. First, allow it to dry completely.

Caution

1. Always handle the tent with care to avoid damage.

2. Do not apply too much pressure to the frame parts to avoid damage.

3. Tents are intended for temporary accommodation and should be taken down in adverse weather
conditions.

4. Always be sure to keep sufcient distance to hoses as well as gas and power lines to avoid possible
damage.

5. When using suitable heaters (available e.g. in specialist shops), keep a minimum distance of 1.2 m to tarp
material. Open re or heaters with open ames such as patio heaters, umbrella heaters, gas heaters etc.
should not be used in any case.

6. The person setting up the tent is responsible for adequately securing it to ensure its safety.

®

11

Zawartość

Nr kat. Opis Nr ID 3 x 4 m 3 x 6 m 3 x 8 m 3 x 10 m

30385 Drążek 1590 mm 38-38 1 6 8 10 28

30055 Drążek 1940 mm 38-38 2 6 9 12 14

30435 Drążek 1920 mm 3 6 8 10 12
38-38 z otworami,
i stopką

30073 Łącznik narożny 4 6 6 6 6
potrójny 120°

30074 Łącznik narożny 5 3 6 9 12
poczwórny 120°

®

30048 Szpilka 8x300 mm 6 4 4 4 4

30046 Szpilka 6x180 mm 7 6 8 10 12

30047 Szpilka 4x160 mm 8 36 42 48 54

30430 Pętelka gumowa 9 62 80 96 114
14 cm typ 1

30429 Pętelka gumowa 10 14 14 14 14
5 cm typ 1

30050 Linka naciągowa 3 m 11 4 4 4 4

30383 Śruba 10 mm 12 30 42 54 66

30051 Hak dachu 13 6 8 10 12

30382 Klucz imbusowy 14 1 1 1 1

dachu 15 1 1 1 1

Ściana boczna 16 4 6 8 10

Ściana szczytowa 17 2 2 2 2

1

Instrukcja montażu

Znajdź płaską powierzchnię do rozstawienia
namiotu. Rozpakuj kartony i sprawdź, czy
zawierają wszystkie wymienione tutaj
elementy.

4 2

1

4

5 5

2 2

1

5

®

4

1

5

1

4

2

Zmontuj ramę dachu. W tym celu połącz
elementy 4 i 5 z drążkami (elementy 1 i 2)
i dokręć je mocno śrubami.

Podnieś jedną stronę stelażu namiotu
i zamocuj nogi (3).
Nałóż dach (15) na ramę i przymocuj go za
pomocą gumowych pętelek (10).
Uważaj, aby pętelki nie były za bardzo
naprężone, ponieważ mogłoby to utrudnić
montaż drugiej strony namiotu.

2

1

4

2

2 2

1

5

2 2

1

5

1

4

10

3

3

3

3

3

13

3

®

Włóż nogi po drugiej stronie namiotu.
Za pomocą środkowych szpilek (7) zamocuj
stopki do podłoża.
Szlufki dachu przymocuj do drążków (3) za
pomocą haków (13).

3

13

3

7

14

4

®

Rozłóż ściany boczne (16) i ściany szczytowe

(17). Ściany boczne zamocuj za pomocą

gumowych pętelek (9) do stelaża, a

ściany szczytowe za pomocą krótszych

gumowych pętelek (10) bezpośrednio do

dachu. Za pomocą krótszych szpilek (8)

przymocuj ściany szczytowe do podłoża.

W każdym narożniku namiotu naciągnij

linkę naciągową i zamocuj ją do podłoża za

pomocą długich szpilek (6).

10

9

6

8

9

15

Czyszczenie i konserwacja

Dach i ściany boczne można myć wodą z mydłem. Ślady pleśni i plamy usuwać słabym roztworem chloru. Przestrzegać
wskazówek producenta. Aby wykluczyć ryzyko powstania odbarwień, roztwór wypróbować najpierw w niewidocznym
miejscu.

Uwaga! Nie wolno składać i pakować wilgotnego namiotu. Przed złożeniem namiot musi całkowicie wyschnąć.

Ostrzeżenie

1. Należy zachować ostrożność podczas rozstawiania i składania namiotu, aby uniknąć jego uszkodzenia.

2. Stelaża nie narażać na zbyt duże obciążenia, ponieważ mogłoby to spowodować jego uszkodzenie.

3. Namioty są przeznaczone do użytku czasowego i w przypadku niesprzyjających warunków atmosferycznych należy
je zdemontować.

4. Namiot rozstawiać w odpowiedniej odległości od przewodów wodnych, gazowych i elektrycznych, aby ich nie
uszkodzić.

5. W przypadku używania odpowiednich grzejników (np. poprosić o radę sprzedawcę) należy je ustawiać w odległości
nie mniejszej niż 1,2 metra od plandeki. Pod żadnym pozorem nie wolno używać otwartego ognia ani grzejników

z otwartym płomieniem, np. parasoli grzewczych, promienników ogrodowych, nagrzewnic gazowych itp.

6. Osoba rozstawiająca namiot jest odpowiedzialna za jego właściwe przytwierdzenie do podłoża i tym samym

za bezpieczeństwo.

®

16

Inhoud

Artikelnr. Beschrijving ID-nummer 3x4m 3x6m 3x8m 3x10m

30385 Stang 1590 mm 38-38 1 6 8 10 28

30055 Stang 1940 mm 38-38 2 6 9 12 14

30435 Stang 1920 mm 3 6 8 10 12
38-38 met gaten
en voet

30073 3-voud. 4 6 6 6 6
hoekverbindingen 120°

30074 4-voud. verbinding 120° 5 3 6 9 12

®

30048 Aardpen 8x300 mm 6 4 4 4 4

30046 Aardpen 6x180 mm 7 6 8 10 12

30047 Aardpen 4x160 mm 8 36 42 48 54

30430 Rubberen lus 9 62 80 96 114
14 cm type 1

30429 Rubberen lus 10 14 14 14 14
5 cm type 1

30050 Spanlijn 3 m 11 4 4 4 4

30383 Schroef 10 mm 12 30 42 54 66

30051 Dakhaken 13 6 8 10 12

30382 Inbussleutel 14 1 1 1 1

Dak 15 1 1 1 1

Zijwand 16 4 6 8 10

Eindwand 17 2 2 2 2

1

Gebruiksaanwijzing

Zoek een egale ondergrond voor de tent.
Pak de het karton uit en controleer of
alle hier opgesomde onderdelen aanwe­zig zijn.

4 2

1

4

5 5

2 2

1

5

®

4

1

5

1

4

2

Stel het frame voor het dak samen door
de delen 4 en 5 aan de stangen (delen 1
en 2) te monteren en ter bevestiging de
schroeven vast aan te draaien.

Hef één zijde van het tentframe op,
en breng de benen (3) aan.
Breng het dak (15) aan op het frame
en bevestig het met de rubberen
lussen (10).
Let er op de rubberen lussen niet te
strak te spannen, om het aanbrengen
van de andere zijde niet te bemoeilijken.

2

1

4

2

2 2

1

5

2 2

1

5

1

4

10

3

3

3

3

3

18

3

®

Breng de benen van de tegenoverlig­gende zijde aan.
Gebruik de middelste aardpennen (7) om
de voeten aan de grond te bevestigen.
De dakstroken worden met haken (13)
aan de stangen (3) bevestigd.

3

13

3

7

19

4

®

Spreid de zijwanden (16) en de eindwan­den (17) uit en bevestig de zijwanden met
de rubberen lussen (9) aan het frame en
de eindwanden met de korte rubberen
lussen (10) direct aan het dak. Met de
korte aardpennen (8) bevestigt u de eind­wanden aan de ondergrond. Vanaf elke
hoek van de tent vertrekt een spanlijn. Ze
wordt met een lange aardpen (6) aan de
grond bevestigd.

10

9

6

9

20

Reiniging en onderhoud

Dak en zijdelen lunnen met een zeepsopje worden afgewassen. Schimmels en vochtvlekken verwijdert u met
een zachte chlooroplossing. Volg de aanwijzingen van de fabrikant op, en test de chlooroplossing op een niet
zichtbare plaats, om zeker te zijn dat er geen verkleuring optreedt.

Let op! De partytent mag niet in natte toestand worden gedemonteerd en verpakt. Laat haar voordien volledig
opdrogen.

Waarschuwing

1. Let er op de tent voorzichtig te behandelen, om defecten te vermijden.

2. Niet te veel kracht gebruiken bij het hanteren van de stangen: ze kunnen anders beschadigd raken.

3. Tenten zijn bedoeld als tijdelijke beschutting en moeten bij slechte weersomstandigheden gedemonteerd
worden.

4. Zorg steeds voor een aangepaste afstand tot slangen, gas- en elektriciteitsleidingen, om deze niet te be­schadigen.

5. Bij gebruik van een geschikt verwarmingsapparaat (zie voor nadere informatie de vakhandel) moet een
afstand van minstens 1,2 m tot om het even welk vlak worden aangehouden. Open vuur en verwarmingsap­paraten met open vlam zoals terrasverwarmingen, gaskachels e.d. mogen in geen geval worden gebruikt.

6. De bouwer is verantwoordelijk voor een aangepaste verankering en daarmee voor de veiligheid van de tent.

®

21

Contenu

Code art. Désignation N° de repère 3x4m 3x6m 3x8m 3x10m

30385 Tube 1590 mm 38-38 1 6 8 10 28

30055 Tube 1940 mm 38-38 2 6 9 12 14

30435 Tube 1920 mm 3 6 8 10 12
38-38 avec trous
et pied

30073 Raccord 3 axes 120° 4 6 6 6 6

30074 Raccord 4 axes 120° 5 3 6 9 12

®

30048 Piquet de sol 8x300 mm 6 4 4 4 4

30046 Piquet de sol 6x180 mm 7 6 8 10 12

30047 Piquet de sol 4x160 mm 8 36 42 48 54

30430 Boucle caoutchouc 9 62 80 96 114
14 cm type 1

30429 Boucle caoutchouc 10 14 14 14 14
5 cm type 1

30050 Cordeau tendeur 3 m 11 4 4 4 4

30383 Vis 10 mm 12 30 42 54 66

30051 Crochet de toit 13 6 8 10 12

30382 Clé 6 pans 14 1 1 1 1

Toit 15 1 1 1 1

Paroi latérale 16 4 6 8 10

Paroi d’extrémité 17 2 2 2 2

1

Mode d'emploi

Cherchez un endroit où le sol est plan
pour installer la tente. Déballez les
cartons et vériez que toutes les pièces
gurant dans la liste ci-dessus sont
présentes.

Assemblez le cadre du toit en montant
les pièces 4 à 5 sur les tubes (pièces 1
et 2) et en bloquant les vis pour xer le
tout.

4 2

1

4

1

4

®

5 5

2

2

2 2

1

5

2 2

1

5

2 2

1

5

1

5

4

1

4

1

4

2

Soulevez un côté de l’ossature de la
tente et emmanchez les montants (3).
Posez le toit (15) sur le cadre et
xez-le au moyen des boucles en
caoutchouc (10).
Évitez de tendre exagérément les
boucles en caoutchouc an de ne pas
rendre le montage de l’autre côté plus
difcile.

10

3

3

3

3

3

23

3

®

Emmanchez les montants du côté opposé.
Utilisez les piquets moyens (7) pour
immobiliser les pieds au sol.
L'habillage du toit se xe aux tubes (3)
au moyen de crochets (13).

3

13

3

7

24

Écartez les parois latérales (16) et les parois
d'extrémité (17) et xez les parois latérales
à l'ossature au moyen des boucles en caout­chouc (9) et les parois d'extrémité directe­ment au toit au moyen des boucles courtes
(10). Fixez les parois d'extrémité
au sol à l'aide des piquets courts (8).
Le cordeau tendeur part de chaque angle
de la tente et il est tendu au sol au moyen
des piquets longs (6).

®

10

9

6

8

25

Nettoyage et entretien

Le toit et les parois se lavent à l'eau savonneuse. Pour éliminer les moisissures et les taches d'humidité,
utilisez une solution légèrement chlorée. Suivez les instructions du fabricant et testez la solution chlorée à un
endroit non visible pour vous assurer qu'elle ne provoque pas de décoloration.

Attention ! La tente de réception ne doit en aucun cas être repliée et rangée lorsqu'elle est humide. Laissez-la
sécher complètement auparavant.

Avertissements

1. Veillez à manipuler la tente avec précautions pour éviter de la détériorer.

2. Évitez de forcer sur les tubes et les raccords, au risque de les endommager.

3. Les tentes sont destinées à des usages de loisirs temporaires et elles doivent être démontées en cas de
mauvais temps.

4. Veillez à respecter systématiquement une distance appropriée par rapport aux tuyaux, aux conduites de
gaz ou aux lignes électriques an d'éviter de les endommager.

5. En cas d'utilisation d'appareils de chauffage adaptés (se renseigner par exemple auprès d'un vendeur
spécialisé), respectez une distance minimum de 1,2 m par rapport à chaque matériau de bâchage. Les feux
ouverts de même que les appareils de chauffage à ammes nues tels que champignons chauffants,

radiateurs de terrasses, chauffages au gaz etc. ne doivent en aucun cas être utilisés.

6. L'installateur est responsable de l'ancrage adéquat et donc de la sécurité de la tente.

®

26

Obsah

Č. výrobku Popis ID číslo 3×4 m 3×6 m 3×8 m 3×10 m

30385 Tyč 1590 mm 38-38 1 6 8 10 28

30055 Tyč 1940 mm 38-38 2 6 9 12 14

30435 Tyč 1920 mm 3 6 8 10 12
38-38 s otvory
a patkou

30073 Rohová spojka 4 6 6 6 6
se třemi konci 120°

30074 Rohová spojka 5 3 6 9 12
se čtyřmi konci 120°

®

30048 Hřeb do země 8×300 mm 6 4 4 4 4

30046 Hřeb do země 6×180 mm 7 6 8 10 12

30047 Hřeb do země 4×160 mm 8 36 42 48 54

30430 Pryžová smyčka 9 62 80 96 114
14 cm typ 1

30429 Pryžová smyčka 10 14 14 14 14
5 cm typ 1

30050 Napínací šňůra 3 m 11 4 4 4 4

30383 Šroub 10 mm 12 30 42 54 66

30051 Střešní háček 13 6 8 10 12

30382 Imbusový klíč 14 1 1 1 1

Střecha 15 1 1 1 1

Boční stěna 16 4 6 8 10

Koncová stěna 17 2 2 2 2

1

Návod k použití

Vyhledejte rovný poklad, na nějž stan
umístíte. Vybalte kartony a zkontrolujte,
zda obsahují veškeré zde uvedené díly.

4 2

1

5 5

2 2

1

®

4

1

1

2

Složte rám střechy: díly 4 a 5 namontujte
na tyče (díly 1 a 2) a důkladně je připevněte
pomocí šroubů.

Nadzdvihněte jednu stranu kostry stanu
a nasaďte na ni nohy (3).
Položte na rám střechu (15) a připevněte
ji pryžovými smyčkami (10).
Dejte pozor, abyste pryžové smyčky
nenapnuli příliš, a neztížili si tak instalaci
druhé strany.

4

2

1

4

2

5

2 2

1

5

2 2

5

1

5

4

1

4

10

3

3

3

3

3

28

3

®

Nasaďte nohy na protilehlou stranu.
K připevnění patek k zemi použijte střední
hřeby do země (7).
Střešní lemy připevněte k tyčím (3) pomocí
háčků (13).

3

13

3

7

29

4

Rozprostřete boční (16) a koncové stěny
(17). Boční stěny připevněte pryžovými
smyčkami (9) ke kostře, koncové stěny pak
krátkými pryžovými smyčkami (10) přímo ke
střeše. Pomocí krátkých hřebů do země (8)
připevněte koncové stěny k zemi. Napínací
šňůra se natahuje z každého rohu stanu a
k zemi se kotví pomocí dlouhých hřebů do

země (6).

®

®

10

9

6

8

9

30

Čištění a údržba

Střechu a boční části lze omývat mýdlovým roztokem. Plíseň a skvrny vzniklé vlhkostí odstraňujte jemným chlorovým
roztokem. Dodržujte pokyny výrobce a chlorový roztok nejprve vyzkoušejte na místě, které není vidět. Tímto způsobem
se ujistěte, zda nedochází ke změně zabarvení.

Pozor! Party stan se nesmí skládat ani balit ve vlhkém stavu. Nechejte jej před tím zcela vyschnout.

Varování

1. Se stanem manipulujte opatrně, předejdete tak jeho poškození.

2. Na soutyčí nepoužívejte nadměrnou sílu, jinak by mohlo dojít k jeho poškození.

3. Stany jsou určeny k dočasnému pobytu a neměly by se sestavovat za nepříznivých povětrnostních podmínek.

4. Vždy udržujte vhodný odstup od hadic, plynového a elektrického vedení, aby nedošlo k jejich poškození.

5. Při používání vhodných topných těles (informace získáte například ve specializovaných obchodech) dodržujte
minimální odstup 1,2 metru od plachty. V žádném případě byste neměli používat otevřený oheň a topná tělesa,
která otevřený oheň využívají, například topné hřiby, terasové sálače, plynová topidla atd.

6. Sestavující osoba odpovídá za přiměřené ukotvení, a tím pádem za bezpečnost stanu.

®

31

Contenido

Nº de art. Descripción Nº de ident. 3x4m 3x6m 3x8m 3x10m

30385 Barra 1.590 mm 38-38 1 6 8 10 28

30055 Barra 1.940 mm 38-38 2 6 9 12 14

30435 Barra 1.920 mm 3 6 8 10 12
38-38 con agujeros
y pie

30073 Conector angular 4 6 6 6 6
triple 120°

30074 Conector angular 5 3 6 9 12
cuádruple 120°

®

30048 Clavo de tierra 8x300 mm 6 4 4 4 4

30046 Clavo de tierra 6x180 mm 7 6 8 10 12

30047 Clavo de tierra 4x160 mm 8 36 42 48 54

30430 Pasador de goma 9 62 80 96 114
14 cm tipo 1

30429 Pasador de goma 10 14 14 14 14
5 cm tipo 1

30050 Cuerda tensora 3 m 11 4 4 4 4

30383 Tornillo 10 mm 12 30 42 54 66

30051 Gancho de techo 13 6 8 10 12

30382 Llave Allen 14 1 1 1 1

Techo 15 1 1 1 1

Pared lateral 16 4 6 8 10

Pared nal 17 2 2 2 2

1

Manual de instrucciones

Busque una supercie llana para instalar
la carpa. Abra el embalaje y compruebe
si están todas las piezas que aquí se
enumeran.

®

4 2

1 1

4

5 5

2 2

5

4

1

5

4

Ensamble el armazón del techo montan­do las piezas 4 y 5 en las barras (piezas 1
y 2) y apriete los tornillos para jarlas.

Levante una parte de la estructura de la
carpa y coloque las patas (3).
Coloque el techo (15) sobre el armazón y
sujételo con los pasadores de goma (10).
Procure que los pasadores de goma no
queden muy tirantes para no dicultar la
colocación de la otra parte.

2 2

1

4

2

5

2 2

5

11

4

10

3

3

3

3

3

33

3

®

Coloque las patas de la parte contraria.
Utilice los clavos de tierra medianos (7)
para sujetar los pies al suelo.
La cubierta del techo se ja a las barras (3)
con ganchos (13).

3

13

3

7

34

4

®

Extienda las paredes laterales (16) y na­les (17) y sujete las paredes laterales con
los pasadores de goma (9) al armazón.
Las paredes nales se jan directamente
al techo con los pasadores de goma cor­tos (10). Fije las paredes nales al suelo
con los clavos de tierra cortos (8). La
cuerda tensora se extiende desde cada
esquina de la carpa y se sujeta al suelo
con los clavos de tierra largos (6).

10

6

8

9

35

Limpieza y mantenimiento

El techo y las piezas laterales pueden lavarse con lejía jabonosa. Limpie el moho y las manchas de humedad
con una solución suave de cloro. Siga las instrucciones del fabricante y pruebe la solución de cloro en una
zona que no se vea para asegurarse de que no se produzcan decoloraciones.

¡Atención! No pliegue la carpa ni la embale si está húmeda, deje que antes se seque por completo.

Advertencias

1. Procure manejar la carpa con cuidado para evitar daños.

2. No ejerza demasiada fuerza sobre las barras, ya que podrían dañarse.

3. Las carpas han sido diseñadas como alojamiento temporal y deben desmontarse en caso de condiciones
atmosféricas desfavorables.

4. Procure que siempre haya una distancia adecuada con tubos y conducciones de gas o electricidad para
evitar que se dañen.

5. Si se utilizan calefactores adecuados (infórmese en un comercio especializado), se ha de mantener una
distancia de al menos 1,2 m con el material de las lonas. No haga nunca fuegos al aire libre ni utilice calefac­tores con llamas libres, como estufas para terrazas, calentadores de gas, etc.

6. La persona que instale la carpa es responsable de realizar un anclaje adecuado de la misma para garantizar
su seguridad.

®

36
