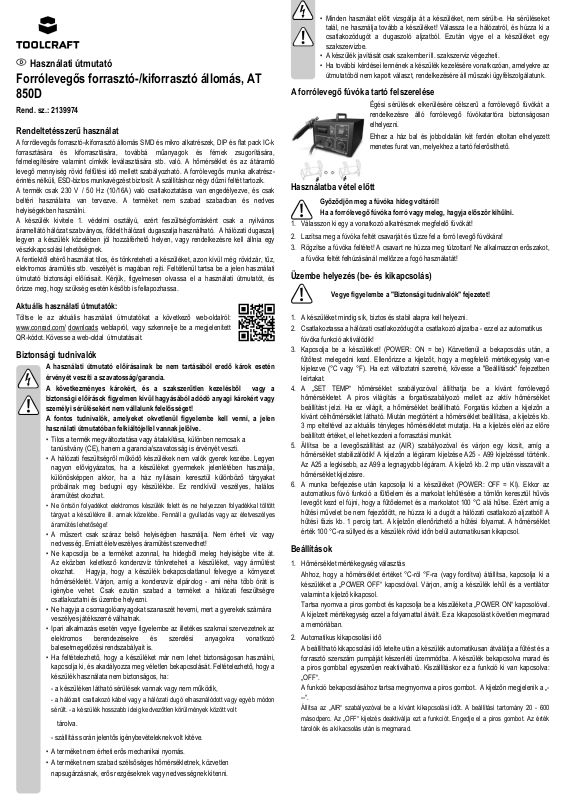

Használati útmutató
Forrólevegős forrasztó-/kiforrasztó állomás, AT
850D
Rend. sz.: 2139974
Rendeltetésszerű használat
A forrólevegős forrasztó-/kiforrasztó állomás SMD és mikro alkatrészek, DIP és flat pack IC-k
forrasztására és kiforrasztására, továbbá műanyagok és fémek zsugorítására,
felmelegítésére valamint címkék leválasztására stb. való. A hőmérséklet és az átáramló
levegő mennyiség rövid felfűtési idő mellett szabályozható. A forrólevegős munka alkatrészérintés nélküli, ESD-biztos munkavégzést biztosít. A szállításhoz négy dűzni feltét tartozik.
A termék csak 230 V / 50 Hz (10/16A) való csatlakoztatásra van engedélyezve, és csak
beltéri használatra van tervezve. A terméket nem szabad szabadban és nedves
helyiségekben használni.
A készülék kivitele 1. védelmi osztályú, ezért feszültségforrásként csak a nyilvános
áramellátó hálózat szabványos, földelt hálózati dugaszalja használható. A hálózati dugaszalj
legyen a készülék közelében jól hozzáférhető helyen, vagy rendelkezésre kell állnia egy
vészkikapcsolási lehetőségnek.
A fentiektől eltérő használat tilos, és tönkreteheti a készüléket, azon kívül még rövidzár, tűz,
elektromos áramütés stb. veszélyét is magában rejti. Feltétlenül tartsa be a jelen használati
útmutató biztonsági előírásait. Kérjük, figyelmesen olvassa el a használati útmutatót, és
őrizze meg, hogy szükség esetén később is fellapozhassa.
Aktuális használati útmutatók:
Töltse le az aktuális használati útmutatókat a következő web-oldalról:
www.conrad.com/ downloads weblapról, vagy szkennelje be a megjelenített
QR-kódot. Kövesse a web-oldal útmutatásait.
Biztonsági tudnivalók
A használati útmutató előírásainak be nem tartásából eredő károk esetén
érvényét veszíti a szavatosság/garancia.
A következményes károkért, és a szakszerűtlen kezelésből vagy a
biztonsági előírások figyelmen kívül hagyásából adódó anyagi károkért vagy
személyi sérülésekért nem vállalunk felelősséget!
A fontos tudnivalók, amelyeket okvetlenül figyelembe kell venni, a jelen
használati útmutatóban felkiáltójellel vannak jelölve.
• Tilos a termék megváltoztatása vagy átalakítása, különben nemcsak a
tanúsítvány (CE), hanem a garancia/szavatosság is érvényét veszti.
• A hálózati feszültségről működő készülékek nem valók gyerek kezébe. Legyen
nagyon elővigyázatos, ha a készüléket gyermekek jelenlétében használja,
különösképpen akkor, ha a ház nyílásain keresztül különböző tárgyakat
próbálnak meg bedugni egy készülékbe. Ez rendkívül veszélyes, halálos
áramütést okozhat.
• Ne öntsön folyadékot elektromos készülék felett és ne helyezzen folyadékkal töltött
tárgyat a készülékre ill. annak közelébe. Fennáll a gyulladás vagy az életveszélyes
áramütés lehetősége!
• A műszert csak száraz belső helyiségben használja. Nem érheti víz vagy
nedvesség. Emiatt életveszélyes áramütést szenvedhet!
• Ne kapcsolja be a terméket azonnal, ha hidegből meleg helyiségbe vitte át.
Az eközben keletkező kondenzvíz tönkreteheti a készüléket, vagy ármütést
okozhat. Hagyja, hogy a készülék bekapcsolatlanul felvegye a környezet
hőmérsékletét. Várjon, amíg a kondenzvíz elpárolog - ami néha több órát is
igénybe vehet. Csak ezután szabad a terméket a hálózati feszültségre
csatlakoztatni és üzembe helyezni.
• Ne hagyja a csomagolóanyagokat szanaszét heverni, mert a gyerekek számára
veszélyes játékszerré válhatnak.
• Ipari alkalmazás esetén vegye figyelembe az illetékes szakmai szervezetnek az
elektromos berendezésekre és szerelési anyagokra vonatkozó
balesetmegelőzési rendszabályait is.
• Ha feltételezhető, hogy a készüléket már nem lehet biztonságosan használni,
kapcsolja ki, és akadályozza meg véletlen bekapcsolását. Feltételezhető, hogy a
készülék használata nem biztonságos, ha:
- a készüléken látható sérülések vannak vagy nem működik,
- a hálózati csatlakozó kábel vagy a hálózati dugó elhasználódott vagy egyéb módon
sérült. - a készülék hosszabb ideig kedvezőtlen körülmények között volt
tárolva.
- szállítás során jelentős igénybevételeknek volt kitéve.
• A terméket nem érheti erős mechanikai nyomás.
• A terméket nem szabad szélsőséges hőmérsékletnek, közvetlen
napsugárzásnak, erős rezgéseknek vagy nedvességnek kitenni.
• Minden használat előtt vizsgálja át a készüléket, nem sérült-e. Ha sérüléseket
talál, ne használja tovább a készüléket! Válassza le a hálózatról, és húzza ki a
csatlakozódugót a dugaszoló aljzatból. Ezután vigye el a készüléket egy
szakszervizbe.
• A készülék javítását csak szakember ill. szakszerviz végezheti.
• Ha további kérdései lennének a készülék kezelésére vonatkozóan, amelyekre az
A forrólevegő fúvóka tartó felszerelése
útmutatóból nem kapott választ, rendelkezésére áll műszaki ügyfélszolgálatunk.
Égési sérülések elkerülésére célszerű a forrólevegő fúvókát a
rendelkezésre álló forrólevegő fúvókatartóra biztonságosan
elhelyezni.
Ehhez a ház bal és jobboldalán két ferdén eltoltan elhelyezett
menetes furat van, melyekhez a tartó felerősíthető.
Használatba vétel előtt
1. Válasszon ki egy a vonatkozó alkatrésznek megfelelő fúvókát!
2. Lazítsa meg a fúvóka feltét csavarját és tűzze fel a forró levegő fúvókára!
3. Rögzítse a fúvóka feltétet! A csavart ne húzza meg túlzottan! Ne alkalmazzon erőszakot,
Üzembe helyezés (be- és kikapcsolás)
Győződjön meg a fúvóka hideg voltáról!
Ha a forrólevegő fúvóka forró vagy meleg, hagyja először kihűlni.
a fúvóka feltét felhúzásánál mellőzze a fogó használatát!
Vegye figyelembe a "Biztonsági tudnivalók" fejezetet!
1. A készüléket mindig sík, biztos és stabil alapra kell helyezni.
2. Csatlakoztassa a hálózati csatlakozódugót a csatlakozó aljzatba - ezzel az automatikus
fúvóka funkció aktiválódik!
3. Kapcsolja be a készüléket! (POWER: ON = be) Közvetlenül a bekapcsolás után, a
fűtőtest melegedni kezd. Ellenőrizze a kijelzőt, hogy a megfelelő mértékegység van-e
kijelezve (°C vagy °F). Ha ezt változtatni szeretné, kövesse a "Beállítások" fejezetben
leírtakat.
4. A „SET TEMP“ hőmérséklet szabályozóval állíthatja be a kívánt forrólevegő
hőmérsékletet. A piros világítás a forgatószabályozó mellett az aktív hőmérséklet
beállítást jelzi. Ha ez világít, a hőmérséklet beállítható. Forgatás közben a kijelzőn a
kívánt célhőmérséklet látható. Miután megtörtént a hőmérséklet beállítása, a kijelzés kb.
3 mp elteltével az aktuális tényleges hőmérsékletet mutatja. Ha a kijelzés eléri az előre
beállított értéket, el lehet kezdeni a forrasztási munkát.
5. Állítsa be a levegőszállítást az (AIR) szabályozóval és várjon egy kicsit, amíg a
hőmérséklet stabilizálódik! A kijelzőn a légáram kijelzése A25 - A99 kijelzéssel történik.
Az A25 a legkisebb, az A99 a legnagyobb légáram. A kijelző kb. 2 mp után visszavált a
hőmérséklet kijelzésre.
6. A munka befejezése után kapcsolja ki a készüléket (POWER: OFF = KI). Ekkor az
automatikus fúvó funkció a fűtőelem és a markolat lehűtésére a tömlőn keresztül hűvös
levegőt kezd el fújni, hogy a fűtőelemet és a markolatot 100 °C alá hűtse. Ezért amíg a
hűtési művelet be nem fejeződött, ne húzza ki a dugót a hálózati csatlakozó aljzatból! A
hűtési fázis kb. 1 percig tart. A kijelzőn ellenőrizhető a hűtési folyamat. A hőmérséklet
érték 100 °C-ra süllyed és a készülék rövid időn belül automatikusan kikapcsol.
Beállítások
1. Hőmérséklet mértékegység választás
Ahhoz, hogy a hőmérséklet értéket °C-ról °F-ra (vagy fordítva) átállítsa, kapcsolja ki a
készüléket a „POWER OFF“ kapcsolóval. Várjon, amíg a készülék lehűl és a ventilátor
valamint a kijelző kikapcsol.
Tartsa nyomva a piros gombot és kapcsolja be a készüléket a „POWER ON“ kapcsolóval.
A kijelzett mértékegység ezzel a folyamattal átvált. Ez a kikapcsolást követően megmarad
a memóriában.
2. Automatikus kikapcsolási idő
A beállítható kikapcsolási idő letelte után a készülék automatikusan átválátja a fűtést és a
forrasztó szerszám pumpáját készenléti üzemmódba. A készülék bekapcsolva marad és
a piros gombbal egyszerűen reaktiválható. Kiszállításkor ez a funkció ki van kapcsolva:
„OFF“.
A funkció bekapcsolásához tartsa megmyomva a piros gombot. A kijelzőn megjelenik a „-
--“.
Állítsa az „AIR“ szabályozóval be a kívánt kikapcsolási időt. A beállítási tartomány 20 - 600
másodperc. Az „OFF“ kijelzés deaktiválja ezt a funkciót. Engedje el a piros gombot. Az érték
tárolóik és a kikacsolás után is megmarad.
![](/html/e4/e4e9/e4e913b5b24e6a66b01f3c3951b51f3bb868eb1f732f25ee6363e6e262f1dd22/bg2.png)
A kikapcsolás előtt 10 másodperccel rövid hangjelzés hallható és a kijelző elkezd villogni.
Az üzemidő meghosszabbításához működtesse a hőmérséklet szabályozót vagy nyomja
meg a piros gombot. A kikapcsolási idő visszaáll.
Kikapcsolás után a fűtés és a pumpa egyszerűen reaktiválható a piros gomb
megnyomásával. Rövid fűtési fázist követően a forrasztó szerszám ismét használható.
3. Hőmérséklet ofszet beállítása
A forrasztó szerszám kilépési pontján lévő hőmérsékletet a környezeti hatások
befolyásolhatják. A hőmérséklet kijelzés ilyen esetben eltérhet a tényleges
hőmérséklettől. A készülék lehetővé teszi, hogy a hőmérséklet különbséget egy
helyesbítő értékkel (offszettel) kiegyenlítsük.
Ahhoz, hogy meghatározzuk a hőmérséklet különbséget, egy hőmérséklet mérést kell
elvégezni.
Határozza meg a hőmérsékletet egy külső érzékelővel rendelkező hőmérő segítségével
közvetlenül a forrasztó szerszám kilépési pontján. Jegyezze fel a mért értéket (T1).
Olvassa le a forrasztó szerszám kijelzőjéről az elért hőmérsékletet (T2).
A T1 és T2 érték különbsége lesz az offszet érték. Példa: mért hőmérséklet = 300 °C
(T1), kijelzett elért hőmérséklet = 320 °C (T2). T1 - T2 = 300 °C - 320 °C = -20 °C.
A funkció bekapcsolásához tartsa megmyomva a piros gombot. A kijelzőn megjelenik a „-
--“.
A „SET TEMP“ szabályozóval állítsa be a kiszámított offszet értéket. Engedje el a piros
gombot. Az érték tárolóik és a kikacsolás után is megmarad.
A készülék kezelése
Kiforrasztás
1. A forrasztóón megolvasztásához tartsa úgy a forrólevegő fúvókát, hogy a fúvóka feltét
2. Mihelyt a forrasztóón megolvadt, fogóval vagy csipesszel távolítsa el az IC-t.
3. Az IC eltávolítása után a maradék forrasztóónt kiforrasztó ónszippantó pumpával el lehet
1. Járjon el óvatosan a magas hőmérsékletek esetében!
Semmi esetre se használja a készüléket gyúlékony gázok, papír, és egyéb
éghető anyagok közelében! A forró levegő fúvóka, de az erősen felhevített
levegő is igen forró és a vele való közelebbi érintkezés fájdalmas égési
sérüléseket okozhat. Kezével ne nyúljon a forrólevegős fúvókához! Ügyeljen
arra, hogy ne fújjon forró levegőt a bőre irányában! A kezdetben fellépő fehér
füst rövid idő alatt eltűnik.
2. Használat után a készülék feltétlenül le kell hűljön!
A készülék kikapcsolása után az állomás a tömlőn keresztül hűvös levegőt
áramoltat, ezzel automatikusan elindul a lehűtési szakasz. A lehűtési szakasz
alatt semmi esetre se húzza ki a hálózati csatlakozót, hanem várja meg a
folyamat befejezését!
3. Gondosan járjon el a készülékkel - ne tegye ki rázkódásoknak!
A forrólevegő fúvókában lévő cső részben törékeny kvarcüvegből készült.
4. Ha a készüléket hosszabb ideig nem használja, minden esetben húzza ki
a hálózati csatlakozó aljzatból!
Még az elektromos hálózathoz csatlakozó kikapcsolt készülékeken keresztül is
folyhat a készüléktől függően egy minimális mennyiségű áram. Ezért tanácsos
kihúzni a hálózati csatlakozódugót!
közvetlenül az IC felett legyen. (Feltétlenül kerülni kell az IC és a feltét közvetlen
érintkezését!) A kiáramló forró levegő elkezdi olvasztani a forrasztóónt.
távolítani.
Forrasztható
1. Vigyen fel kellő mennyiségű SMD forrasztópasztát és ültesse be az SMD alkatrészt a
panelbe!
2. Előmelegítés céljából helyezze fel az panelt előmelegítő lapra!
3. Forró levegővel egyenletesen melegítse elő a forrasztási helyet!
4. A forrasztási művelet befejezése után mossa le a felesleges forrasztószert!
Megjegyzés:
Ajánlatos ellenőrizni, hogy elegendő-e a forrasztó anyag.
A forró levegős forrasztás különös figyelmet igényel. Ennek során nemkívánatos
áthidalások és túlzottan nagy forrpontok képződhetnek!
Biztosítékcsere
A készüléket biztosíték védi. Csavarja le a készülék hátoldalán a biztosíték fedelét. Vegye ki
a biztosítékot. Csak azonos típusú új biztosítékot rakjon be helyette. (T3,15A 250 V, 5x20
mm) Csavarja vissza a biztosíték fedelét.
Minden biztosíték csere előtt válassza le a készüléket az elektromos
hálózatról.
Karbantartás, ápolás és ártalmatlanítás
A készülék tisztítása vagy karbantartása előtt feltétlenül vegye figyelembe a következő
biztonsági előírásokat:
A készülék általában nem igényel karbantartást. A készüléket kívülről csak puha, száraz
kendővel vagy ecsettel szabad tisztítani. Semmiképpen ne használjon agresszív tisztítószert
vagy oldószert, mert megtámadhatja a készülékházat, vagy káros hatással lehet a
működésre.
A készüléket csak szakember javíthatja, illetve nyithatja fel, aki tisztában van
a kapcsolódó veszélyekkel és a vonatkozó előírásokkal.
Mielőtt a tisztításhoz vagy karbantartáshoz hozzáfogna, a hálózati
csatlakozódugót ki kell húzni a hálózati csatlakozó aljzatból!
Hibajelzés
A készülék automatikusan felügyeli a paramétereket és a fűtőelemet. Ha hibás működést tapasztal,
azt hibakód formájában megjeleníti a kijelzőn. Lehetséges hibák:
„S-E“ kijelzés:
Szakadás a hőmérséklet érzékelőben vagy a max. üzemi hőmérséklet túllépése. Csökkentse
a beállított hőmérsékletet és hagyja a készüléket lehűlni. Rövid időre kapcsolja ki a
készüléket, majd kapcsolja be ismét. Ha a hibakód továbbra is fennáll, lépjen kapcsolatba az
ügyfélszolgálattal.
„H-E“ kijelzés:
Rövidzár a hőmérséklet érzékelőben vagy a fűtőelemben szakadás van. Lépjen kapcsolatba
a vevőszolgálattal.
„C-E“ kijelzés:
A szabályozó áramkörben nullás átmeneti hiba lépett fel. Rövid időre kapcsolja ki a
készüléket, majd kapcsolja be ismét.
Ha a hibakód továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.
Eltávolítás
Műszaki adatok
Tápfeszültség.................. 230 Volt / 50 Hz
Teljesítményfelvét....................... max. 550 W
Hőmérséklettartomány........................ 100 °C ... 480 °C
Légátengedés................................. max. 23 l / perc
Pumpa.............................................. Membrán pumpa
Zajszint ..............................................<52 dB(A)
Méret................................................. 245 x 187 x 135 mm
Súly.....................................kb. 4 kg
Környezetünk védelmében és a felhasznált anyagok lehetőség szerinti teljes
újrafeldolgozása érdekében kérjük a felhasználókat, hogy használt és hibás
készülékeiket juttassák el az elektromos hulladékok lakossági gyűjtőhelyére.
Az áthúzott szeméttartály kerekekkel azt jelenti, hogy a jelölt terméket le kell adni
egy elektromos és elektronikus hulladékokat gyűjtő helyen, hogy ismét használható
nyersanyaggá alakuljon.
Ez a Conrad Electronic SE publikációja, Klaus Conrad Str. 1, D-92240 Hirschau (www.conrad.com).
Minden jog, beleértve a fordítás jogát is, fenntartva. Bármilyen reprodukcióhoz, pl. fénymásolathoz, mikrofilm felvételhez vagy
elektronikus adatfeldolgozó készülékre való átviteléhez a kiadó írásbeli engedélye szükséges. Az utánnyomás, kivonatos formában
is, tilos. A jelen publikáció megfelel a technika aktuális állásának a nyomtatás idején.
Copyright 2019 by Conrad Electronic SE.
*2139974_V1_0719_02_dh_m_4L
