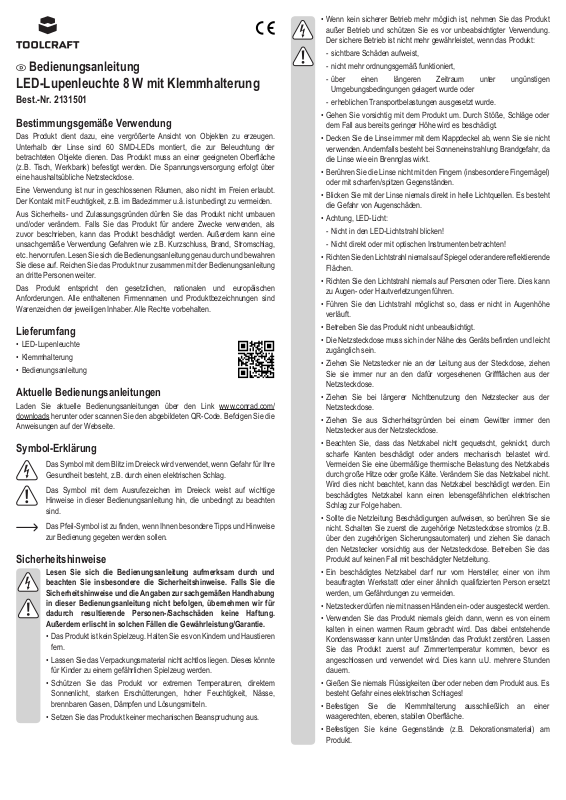

TOOLCRAFT 2131501 Instructions [ml]

Bedienungsanleitung

LED-Lupenleuchte 8 W mit Klemmhalterung

Best.-Nr. 2131501

Bestimmungsgemäße Verwendung

Das Produkt dient dazu, eine vergrößerte Ansicht von Objekten zu erzeugen. Unterhalb der Linse sind 60 SMD-LEDs montiert, die zur Beleuchtung der

betrachteten Objekte dienen. Das Produkt muss an einer geeigneten Oberäche

(z.B. Tisch, Werkbank) befestigt werden. Die Spannungsversorgung erfolgt über eine haushaltsübliche Netzsteckdose.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• LED-Lupenleuchte

• Klemmhalterung

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/ downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige

Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise

zur Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Decken Sie die Linse immer mit dem Klappdeckel ab, wenn Sie sie nicht verwenden. Andernfalls besteht bei Sonneneinstrahlung Brandgefahr, da die Linse wie ein Brennglas wirkt.

• Berühren Sie die Linse nicht mit den Fingern (insbesondere Fingernägel) oder mit scharfen/spitzen Gegenständen.

• Blicken Sie mit der Linse niemals direkt in helle Lichtquellen. Es besteht die Gefahr von Augenschäden.

• Achtung, LED-Licht:

- Nicht in den LED-Lichtstrahl blicken!

- Nicht direkt oder mit optischen Instrumenten betrachten!

• Richten Sie den Lichtstrahl niemals auf Spiegel oder andere reektierende Flächen.

• Richten Sie den Lichtstrahl niemals auf Personen oder Tiere. Dies kann zu Augen- oder Hautverletzungen führen.

• Führen Sie den Lichtstrahl möglichst so, dass er nicht in Augenhöhe verläuft.

• Betreiben Sie das Produkt nicht unbeaufsichtigt.

• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht zugänglich sein.

• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen

Sie sie immer nur an den dafür vorgesehenen Griffächen aus der

Netzsteckdose.

• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.

• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.

• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.

• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.

• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm

beauftragten Werkstatt oder einer ähnlich qualizierten Person ersetzt

werden, um Gefährdungen zu vermeiden.

• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Gießen Sie niemals Flüssigkeiten über oder neben dem Produkt aus. Es besteht Gefahr eines elektrischen Schlages!

• Befestigen Sie die Klemmhalterung ausschließlich an einer

waagerechten, ebenen, stabilen Oberäche.

• Befestigen Sie keine Gegenstände (z.B. Dekorationsmaterial) am Produkt.

• Montieren Sie das Produkt niemals in der Nähe von leicht entzündlichen Materialien (z.B. Vorhänge, Dekostoffe etc.). Achten Sie darauf, dass kein Gegenstand (z.B. ein Vorhang) durch einen Luftzug den Leuchtenkopf berühren oder in dessen Nähe kommen kann. Ansonsten besteht Brandgefahr!

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

Montage

• Befestigen Sie die Klemmhalterung an einer geeigneten Oberäche (z. B. Tisch,

Werkbank).

• Drehen Sie die Schraubzwinge soweit fest, bis die Klemmhalterung fest sitzt und sich nicht mehr bewegen lässt.

• Stecken Sie den Fuß der Lupenleuchte in die Klemmhalterung.

• Fixieren Sie den Leuchtenkopf mit der Flügelschraube, nachdem Sie ihn in die gewünschte Position gebracht haben.

Inbetriebnahme

• Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose.

• Klappen Sie den Deckel nach oben.

• Schalten Sie das Produkt ein (Ein-/Ausschalter in Stellung I).

• Schalten Sie das Produkt nach der Verwendung aus (Ein-/Ausschalter in Stellung O) und klappen Sie den Deckel nach unten.

Pege und Reinigung

a) Allgemein

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Das Produkt ist für Sie wartungsfrei, zerlegen Sie es niemals. Eine Wartung oder Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.

• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

• Drücken Sie beim Reinigen nicht zu stark auf die Linse oder das Gehäuse, um Kratzspuren zu vermeiden.

• Die LEDs sind fest eingebaut und können nicht ausgetauscht werden.

b) Linse

Die gezeigte Bilder dienen nur als Referenz.

• Drehen Sie den Bajonettverschluss gegen den Uhrzeigersinn.

• Entnehmen Sie den Bajonettverschluss.

• Entnehmen Sie die Linse.

• Verwenden Sie zur Reinigung der Linse ein Linsen- oder Brillenreinigungstuch. Alternativ können Sie ein trockenes, sauberes, weiches und fusselfreies Tuch oder einen Staubpinsel verwenden. Bei stärkerer Verschmutzung kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

• Falls Sie die Linse mit einem Reinigungsmittel säubern, achten Sie darauf, dass das Reinigungsmittel nicht direkt auf die Linse getropft wird. Tropfen Sie das Reinigungsmittel immer zuerst auf das Reinigungstuch.

• Setzen Sie die Linse nach der Reinigung wieder ein. Drehen Sie den Bajonettverschluss im Uhrzeigersinn, um die Linse zu sichern. Der Verschluss muss hörbar einrasten.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren

Beitrag zum Umweltschutz.

Technische Daten

Betriebsspannung ................... 220 – 240 V/AC, 50 Hz

Leistungsaufnahme ................ 8 W

Leuchtmittel ............................ 60 x 0,2 W SMD-LED

Lebensdauer ........................... 25000 h

Lichtstrom ............................... 700 lm

Farbtemperatur ....................... 6500 K (kaltweiß)

Linsengröße ............................ Ø 127 mm (122 mm sichtbar)

Vergrößerungsfaktor ............... 1,75x

Klemmbereich ......................... max. 50 mm

Schutzart ................................ IP20

Betriebsbedingungen .............. -5 bis +40 °C, <95 % rF

Lagerbedingungen .................. -10 bis +50 °C, <95 % rF

Abmessungen (L x B x H) ....... 650 x 230 x 820 mm

Gewicht ................................... 2,26 kg
