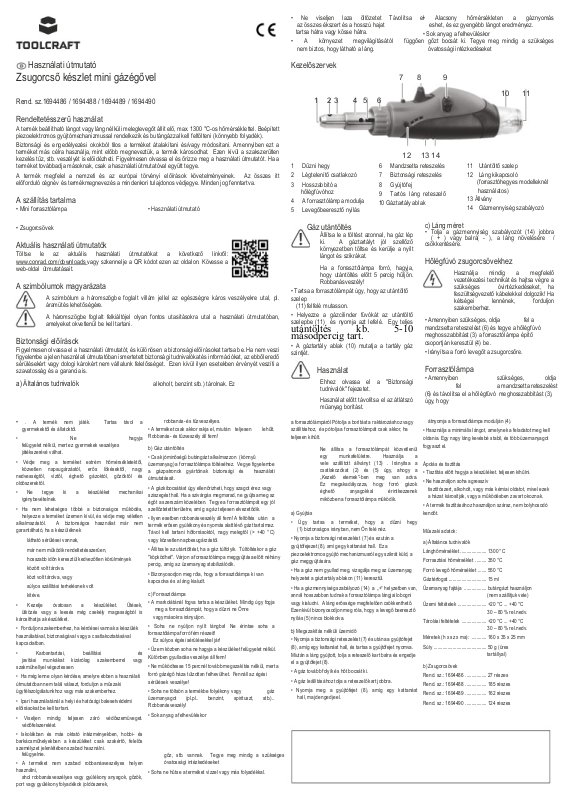

Használati útmutató

Zsugorcső készlet mini gázégővel

Rend. sz.1694486 / 1694488 / 1694489 / 1694490

• Ne viseljen laza öltözetet Távolítsa el az összes ékszert és a hosszú hajat

tartsa hátra vagy kösse hátra.

• A környezet megvilágításától függően nem biztos, hogy látható a láng.

• Alacsony hőmérsékleten a gáznyomás eshet, és ez gyengébb lángot eredményez.

• Sok anyag a felhevüléskor gőzt bocsát ki. Tegye meg mindig a szükséges óvatossági intézkedéseket

Kezelőszervek

1 2 3 4 5

7 8

10 11

Rendeltetésszerű használat

A termék beállítható lángot vagy láng nélküli meleglevegőt állít elő, max. 1300 °C-os hőmérséklettel. Beépített piezoelektromos gyújtómechanizmussal rendelkezik és butángázzal kell feltölteni (könnyebb folyadék).

Biztonsági és engedélyezési okokból tilos a terméket átalakítani és/vagy módosítani. Amennyiben ezt a terméket más célra használja, mint előbb megneveztük, a termék károsodhat. Ezen kívül a szakszerűtlen kezelés tűz, stb. veszélyét is előidézheti. Figyelmesen olvassa el és őrizze meg a használati útmutatót. Ha a terméket továbbadja másoknak, csak a használati útmutatóval együtt tegye.

A termék megfelel a nemzeti és az európai törvényi előírások követelményeinek. Az összes itt előforduló cégnév és termékmegnevezés a mindenkori tulajdonos védjegye. Minden jog fenntartva.

A szállítás tartalma

• Mini forrasztólámpa • Használati útmutató

• Zsugorcsövek

Aktuális használati útmutatók

Töltse le az aktuális használati útmutatókat a következő linkről: www.conrad.com/downloads vagy szkennelje a QR kódot ezen az oldalon. Kövesse a web-oldal útmutatásait.

A szimbólumok magyarázata

A szimbólum a háromszögbe foglalt villám jellel az egészségre káros veszélyekre utal, pl. áramütés lehetőségére.

A háromszögbe foglalt felkiáltójel olyan fontos utasításokra utal a használati útmutatóban, amelyeket okvetlenül be kell tartani.

Biztonsági előírások

Figyelmesen olvassa el a használati útmutatót, és különösen a biztonsági előírásokat tartsa be. Ha nem veszi figyelembe a jelen használati útmutatóban ismertetett biztonsági tudnivalókat és információkat, az ebből eredő sérülésekért vagy dologi károkért nem vállalunk felelősséget. Ezen kívül ilyen esetekben érvényét veszíti a szavatosság és a garancia is.

a) Általános tudnivalók

•

. A termék nem játék. Tartsa távol a

gyermekektől és állatoktól.

• Ne hagyja felügyelet nélkül, mert ez gyermekek veszélyes

játékszerévé válhat.

• Védje meg a terméket extrém hőmérsékletektől, közvetlen napsugárzástól, erős lökésektől, nagy nedvességtől, víztől, éghető gázoktól, gőzöktől és oldószerektől.

• Ne tegye ki a készüléket mechanikai igénybevételnek.

• Ha nem lehetséges többé a biztonságos működés, helyezze a terméket üzemen kívül, és védje meg véletlen alkalmazástól. A biztons ágos használat már nem garantálható, ha a készüléknek

látható sérülései vannak, már nem működik rendeltetésszerűen,

hosszabb időn keresztül kedvezőtlen körülmények között volt tárolva. közt volt tárolva, vagy súlyos szállítási terhelésnek volt kitéve.

• Kezelje óvatosan a készüléket. Ütések, ütközés vagy a leesés még csekély magasságból is károsíthatja a készüléket.

• Forduljon szakemberhez, ha kérdései vannak a készülék használatával, biztonságával vagy a csatlakoztatásával kapcsolatban.

• Karbantartási, beállítási és javítási munkákat kizárólag szakemberrel vagy szakmühellyel végeztessen.

• Ha még lenne olyan kérdése, amelyre ebben a használati útmutatóban nem talál választ, forduljon a műszaki ügyfélszolgálatunkhoz vagy más szakemberhez.

• Ipari használatánál a helyi és hatósági balesetvédelmi előírásokat be kell tartani.

• Viseljen mindig teljesen záró védőszemüveget. védőfelszerelést.

• Iskolákban és más oktató intézményekben, hobbi- és barkácsműhelyekben a készüléket csak szakértő, felelős személyzet jelenlétében szabad használni.

felügyelnie.

• A terméket nem szabad robbanásveszélyes helyen használni, ahol robbanásveszélyes vagy gyúlékony anyagok, gőzök, port vagy gyúlékony folyadékok (oldószerek,

alkoholt, benzint stb.) tárolnak. Ez

robbanás- és tűzveszélyes.

• A terméket csak akkor rakja el, miután teljesen lehűlt. Robbanás- és tűzveszély áll fenn!

b) Gáz utántöltés

• Csak jóminőségű butángázt alkalmazzon (könnyű üzemanyag) a forrasztólámpa töltéséhez. Vegye figyelembe a gázpatronok gyártóinak biztonsági és használati útmutatásait.

• A gázkibocsátást úgy ellenőrizheti, hogy szagot érez vagy sziszegést hall. Ha a szivárgás megmarad, ne gyújtsa meg az égőt a szerszám közelében. Tegye a forrasztólámpát egy jól szellőztetett területre, amíg a gáz teljesen elvezetődik.

• Ilyen esetben robbanásveszély áll fenn! A feltöltés után a termék erősen gyúlékony és nyomás alatt lévő gázt tartalmaz. Távol kell tartani hőforrásoktól, nagy melegtől (> +40 °C) vagy közvetlen napbesugárzástól.

• Állítsa le az utántöltést, ha a gáz túlfolyik. Túltöltéskor a gáz "köpködhet". Várjon a forrasztólámpa meggyújtása előtt néhány percig, amíg az üzemanyag stabilizálódik.

• Bizonyosodjon meg róla, hogy a forrasztólámpa ki van kapcsolva és a láng kialudt.

c) Forrasztólámpa

• A markolátánál fogva tartsa a készüléket. Mindig úgy fogja meg a forrasztólámpát, hogy a dűzni ne Önre

vagy másokra irányuljon.

• Soha ne nyúljon nyílt lángba! Ne ér intse soha a forrasztólámpa forró fém részeit!

Ez súlyos égési sérülésekkel jár!

• Üzem közben soha ne hagyja a készüléket felügyelet nélkül. Különben gyulladás veszélye áll fenn!

• Ne működtesse 15 percnél tovább megszakítás nélkül, mert a forró gázégő háza túlzottan felhevülhet. Fennáll az égési sérülések veszélye!

• Soha ne töltsön a termékbe folyékony vagy gáz üzemanyagot (pl.pl.. benz int, s pirituszt, stb.).. Robbanásveszély!

• Sok anyag a felhevüléskor

• Soha ne hűtse a terméket vízzel vagy más folyadékkal.

gőz, stb. vannak. Tegye meg mindig a szükséges óvatossági intézkedéseket

12 13 14

1 Dűzni hegy 2 Légtelenítő csatlakozó 3 Hosszabbító a

4 A forrasztólámpa modulja 5 Levegőbeeresztő nyílás

hőlégfúvóhoz

Gáz utántöltés

Állítsa le a töltést azonnal, ha gáz lép ki. A gáztartályt jól szellőző környezetben töltse és kerülje a nyílt lángot és szikrákat.

Ha a forrasztólámpa forró, hagyja, hogy utántöltés előtt 5 percig hűljön.

• Tartsa a forrasztólámpát úgy, hogy az utántöltő szelep

• Helyezze a gázcilinder fúvókát az utántöltő szelepbe (11) és nyomja azt lefelé. Egy teljes

utántöltés kb. 5-10 másodpercig tart.

• A gáztartály ablak (10) mutatja a tartály gáz szintjét.

a forrasztólámpáról Pótolja a borítást a raktározáshoz vagy szállításhoz, és pótolja a forrasztólámpát csak akkor, ha teljesen kihűlt.

a) Gyújtás

• Úgy tartsa a terméket, hogy a dűzni hegy (1) biztonságos irányban, nem Ön felé néz.

• Nyomja a biztonsági reteszelést (7) és ezután a gyújtófejezet (8), amíg egy kattanást hall. Ez a piezoelektromos gyújtó mechanizmusról egy szikrát küld, a gáz meggyújtására.

• Ha a gáz nem gyullad meg, vizsgálja meg az üzemanyag helyzetet a gáztartály ablakon (11) keresztül.

• Ha a gázmennyiség szabályozó (14) a „+“ helyzetben van, annál hosszabban tudnak a forrasztólámpa lángjai lobogni vagy kialudni. A láng erőssége megfelelően csökkenthető. Ezenkivül bizonyosodjon meg róla, hogy a levegő beeresztő nyílás (5) nincs blokkolva.

b) Megszakítás nélküli üzemidő

• Nyomja a biztonsági reteszelést (7) és utána a gyújtófejet (8), amíg egy kattanást hall, és tartsa a gyújtófejet nyomva. Miután a láng gyújtott, tolja a reteszelő kart balra és engedje el a gyújtófejet (8).

• A gáz tovább folyik és hőt bocsát ki.

• A gáz leállításához tolja a reteszelő kart jobbra.

• Nyomja meg a gyújtófejet (8), amíg egy kattanást hall, majd engedje el.

Robbanásveszély!

(11) felfelé mutasson.

Használat

Ehhez olvassa el a "Biztonsági tudnivalók" fejezetet.

Használat előtt távolítsa el az átlátszó műanyag borítást.

Ne állítsa a forrasztólámpát közvetlenül egy munkafelületre. Használja a vele szállított állványt (13) . Irány ítsa a csatlakozókat (2) és (5) úgy, ahogy a „Kezelő elemek "-ben meg van adv a. Ez megakadályozza, hogy forró gázok éghető anyagokkal érintkezzenek miközben a forrasztólámpa működik.

6 Mandzsetta reteszelés 7 Biztonsági reteszelés 8 Gyújtófej 9 Tartós láng reteszelő 10 Gáztartály ablak

11 Utántöltő szelep 12 Láng kikapcsoló

c) Láng méret

• Tolja a gázmennyiség szabályozót (14) jobbra ( + ) vagy balra( - ), a láng növelésére / csökkentésére.

(forrasztóhegyes modelleknél

használatos) 13 Állvány 14 Gázmennyiség szabályozó

Hőlégfúvó zsugorcsövekhez

Használja mindig a megfelelő vezetékezési technikát és hajtsa végre a szükséges óvintézkedéseket, ha feszültségvezető kábelekkel dolgozik! Ha kétségei lennének, forduljon szakemberhez.

• Amennyiben szükséges, oldja fel a mandzsetta reteszelést (6) és tegye a hőlégfúvó meghosszabbítást (3) a forrasztólámpa építő csoportján keresztül (4) be .

• Irányítsa a forró levegőt a zsugorcsőre.

Forrasztólámpa

• Amennyiben szükséges, oldja fel a mandzsetta reteszelést (6) és távolítsa el a hőlégfúvó meghosszabbítást (3), úgy, hogy

átnyomja a forrasztólámpa modulján (4).

• Használja a minimális lángot, amelynek a feladatot meg kell oldania. Egy nagy láng kevésbé stabil, és több üzemanyagot fogyaszt el.

Ápolás és tisztítás

• Tisztítás előtt hagyja a készüléket. teljesen kihűlni.

• Ne használjon soha agresszív tisztítószert, alkoholt, vagy más kémiai oldatot, mivel ezek a házat károsítják, vagy a működésben zavart okoznak.

• A termék tisztításához használjon száraz, nem bolyhosodó

kendőt.

Műszaki adatok:

a) Általános tudnivalók

Lánghőmérséklet ..................... 1300 °C

Forrasztási hőmérséklet ......... 350 °C

Forró levegő hőmérséklet ....... 550 °C

Gáztérfogat .............................. 15 ml

Üzemanyag fajtája .................. butángázt használjon

Üzemi feltételek ....................... +20 °C ... +40 °C

Tárolási feltételek .................... +20 °C ... +40 °C

Méretek (h x sz x ma): ............ 160 x 35 x 25 mm

Súly .......................................... 50 g (üres

b) Zsugorcsövek

Rend. sz.: 1694486 ................. 27 részes

Rend. sz.: 1694488 ................. 185 részes

Rend. sz.: 1694489 ................. 162 részes

Rend. sz.: 1694490 ................. 124 részes

(nem szállítjuk vele)

30 – 80 % rel.nedv.

tartállyal)
