TOOLCRAFT 1613606 Instructions [ml]

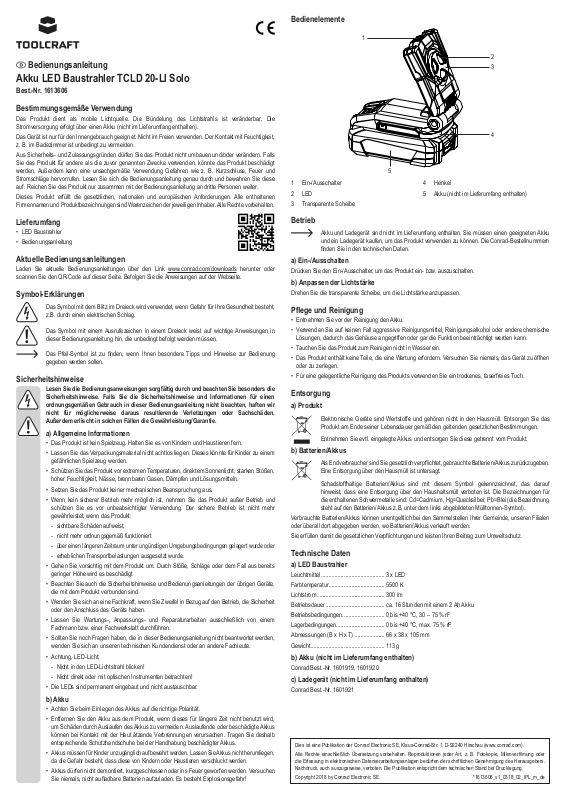

Bedienelemente

Bedienungsanleitung

Akku LED Baustrahler TCLD 20-LI Solo

Best.-Nr. 1613606

Bestimmungsgemäße Verwendung

Das Produkt dient als mobile Lichtquelle. Die Bündelung des Lichtstrahls ist veränderbar. Die Stromversorgung erfolgt über einen Akku (nicht im Lieferumfang enthalten).

Das Gerät ist nur für den Innengebrauch geeignet. Nicht im Freien verwenden. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z. B. Kurzschluss, Feuer und Stromschläge hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• LED Baustrahler

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den QR-Code auf dieser Seite. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärungen

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,

z.B. durch einen elektrischen Schlag.

Das Symbol mit einem Ausrufezeichen in einem Dreieck weist auf wichtige Anweisungen in

dieser Bedienungsanleitung hin, die unbedingt befolgt werden müssen.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung

gegeben werden sollen.

Sicherheitshinweise

Lesen Sie die Bedienungsanweisungen sorgfältig durch und beachten Sie besonders die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise daraus resultierende Verletzungen oder Sachschäden. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemeine Informationen

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Stößen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die mit dem Produkt verbunden sind.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel in Bezug auf den Betrieb, die Sicherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

• Achtung, LED-Licht:

- Nicht in den LED-Lichtstrahl blicken!

- Nicht direkt oder mit optischen Instrumenten betrachten!

• Die LEDs sind permanent eingebaut und nicht austauschbar.

b) Akku

• Achten Sie beim Einlegen des Akkus auf die richtige Polarität.

• Entfernen Sie den Akku aus dem Produkt, wenn dieses für längere Zeit nicht benutzt wird, um Schäden durch Auslaufen des Akkus zu vermeiden. Auslaufende oder beschädigte Akkus können bei Kontakt mit der Haut ätzende Verbrennungen verursachen. Tragen Sie deshalb entsprechende Schutzhandschuhe bei der Handhabung beschädigter Akkus.

• Akkus müssen für Kinder unzugänglich aufbewahrt werden. Lassen Sie Akkus nicht herumliegen, da die Gefahr besteht, dass diese von Kindern oder Haustieren verschluckt werden.

• Akkus dürfen nicht demontiert, kurzgeschlossen oder ins Feuer geworfen werden. Versuchen

Sie niemals, nicht auadbare Batterien aufzuladen. Es besteht Explosionsgefahr!

2 3

1 Ein-/Ausschalter 2 LED 3 Transparente Scheibe

4 Henkel 5 Akku (nicht im Lieferumfang enthalten)

Betrieb

Akku und Ladegerät sind nicht im Lieferumfang enthalten. Sie müssen einen geeigneten Akku

und ein Ladegerät kaufen, um das Produkt verwenden zu können. Die Conrad-Bestellnummern

nden Sie in den technischen Daten.

a) Ein-/Ausschalten

Drücken Sie den Ein-/Ausschalter, um das Produkt ein- bzw. auszuschalten.

b) Anpassen der Lichtstärke

Drehen Sie die transparente Scheibe, um die Lichtstärke anzupassen.

Pege und Reinigung

• Entnehmen Sie vor der Reinigung den Akku.

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Tauchen Sie das Produkt zum Reinigen nicht in Wasser ein.

• Das Produkt enthält keine Teile, die eine Wartung erfordern. Versuchen Sie niemals, das Gerät zu öffnen oder zu zerlegen.

• Für eine gelegentliche Reinigung des Produkts verwenden Sie ein trockenes, faserfreies Tuch.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das

Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie evtl. eingelegte Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien/Akkus

Als Endverbraucher sind Sie gesetzlich verpichtet, gebrauchte Batterien/Akkus zurückzugeben.

Eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit diesem Symbol gekennzeichnet, das darauf

Verbrauchte Batterien/Akkus können unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgegeben werden, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

hinweist, dass eine Entsorgung über den Haushaltsmüll verboten ist. Die Bezeichnungen für die enthaltenen Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Technische Daten

a) LED Baustrahler

Leuchtmittel .......................................... 3 x LED

Farbtemperatur ..................................... 5500 K

Lichtstrom ............................................. 300 lm

Betriebsdauer ....................................... ca. 16 Stunden mit einem 2 Ah Akku

Betriebsbedingungen ............................ 0 bis +40 °C, 30 – 75 % rF

Lagerbedingungen ................................ 0 bis +40 °C, max. 75 % rF

Abmessungen (B x H x T) .................... 66 x 38 x 105 mm

Gewicht ................................................. 113 g

b) Akku (nicht im Lieferumfang enthalten)

Conrad Best.-Nr. 1601919, 1601920

c) Ladegerät (nicht im Lieferumfang enthalten)

Conrad Best.-Nr. 1601921

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung oder

die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Operating elements

Operating instructions

Rechargeable LED worklight TCLD 20-LI Solo

Item no. 1613606

Intended use

The product is intended to be used as a mobile light source. The strength of the light beam can be changed. Power is supplied via a battery pack (not included).

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided under all circumstances.

For safety and approval purposes, you must not rebuild and/or modify this product. Using the product for purposes other than those described above may damage the product. In addition, improper use can cause

hazards such as short circuits, re and electric shocks. Read the instructions carefully and store them in a

safe place. Make this product available to third parties only together with its operating instructions. This product complies with the statutory national and European requirements. All company names and

Delivery content

• LED worklight

• Operating instructions

Up-to-date operating instructions

Download the latest operating instructions at www.conrad.com/downloads or scan the QR code on this page. Follow the instructions on the website.

Explanation of symbols

The symbol with the lightning in the triangle indicates that there is a risk to your health, e.g. due

to an electric shock.

The symbol with an exclamation mark in a triangle indicates important instructions contained in

these operating instructions that must be followed.

This symbol indicates special information and advice on how to use the product.

Safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

a) General information

• This product is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity,

moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, stop using it and prevent unauthorized use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Always handle the product carefully. Jolts, impacts or a fall even from a low height may damage the product.

• Also observe the safety and operating instructions of any other devices which are connected to the product.

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed exclusively by an expert or at a

qualied shop.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

• Warning, LED light:

- Do not look directly at the LED light!

- Do not look into the beam directly or with optical instruments!

• The LEDs are permanently installed and non-replaceable.

b) Rechargeable battery

• Correct polarity must be observed while inserting the rechargeable battery.

• The rechargeable battery should be removed from the device if it is not used for a long period of time to avoid damage through leaking. Leaking or damaged rechargeable batteries might cause acid burns when in contact with skin, therefore use suitable protective gloves to handle corrupted rechargeable batteries.

• Rechargeable batteries must be kept out of reach of children. Do not leave rechargeable batteries lying around, as there is risk, that children or pets swallow them.

• Rechargeable batteries must not be dismantled, short-circuited or thrown into re. Never recharge non-rechargeable batteries. There is a risk of explosion!

2 3

1 On/off switch 2 LED 3 Transparent disc

4 Handle 5 Battery pack (not included)

Operation

The battery pack and charger are not included. It is mandatory to purchase the suitable battery

pack and charger to use the product. Refer to the Technical data for Conrad item numbers.

a) Turning on and off

Press the on/off button to turn the product on or off.

b) Adjusting the light intensity

Rotate the transparent disc to adjust the light intensity.

Care and cleaning

• Remove the battery pack before cleaning.

• Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these could damage the casing or cause the product to malfunction.

• Do not immerse the product in water.

• The product does not contain any components that require maintenance. Never attempt to open or disassemble it.

• Use a dry, lint-free cloth to clean the product.

Disposal

a) Product

Electronic devices are recyclable waste and must not be disposed of in household waste.

Always dispose of the product according to the relevant statutory regulations.

Remove any inserted rechargeable batteries and dispose of them separately from the product.

b) (Rechargeable) batteries

You as the end user are required by law to return all used (rechargeable) batteries. Disposing of

them in the household waste is prohibited.

Contaminated (rechargeable) batteries are labeled with this symbol to indicate that disposal

Used (rechargeable) batteries can be returned to collection points in your municipality, our stores or wherever (rechargeable) batteries are sold.

You thus fulll your statutory obligations and contribute to the protection of the environment.

in the domestic waste is forbidden. The designations for the heavy metals involved are: Cd = Cadmium, Hg = Mercury, Pb = Lead (name on (rechargeable) batteries, e.g. below the trash icon on the left).

Technical data

a) LED worklight

Illuminant .............................................. 3 x LED

Colour temperature ............................... 5500 K

Luminous ux ....................................... 300 lm

Operating time ...................................... approx. 16 hours with 2 Ah battery

Operating conditions ............................. 0 to +40 °C, 30 – 75 % RH

Storage conditions ................................ 0 to +40 °C, max. 75 % RH

Dimensions (W x H x D) ....................... 66 x 38 x 105 mm

Weight .................................................. 113 g

b) Battery pack (not included)

Conrad item no. 1601919, 1601920

c) Charger (not included)

Conrad item no. 1601921

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in

electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represents the technical status at the time of printing.
