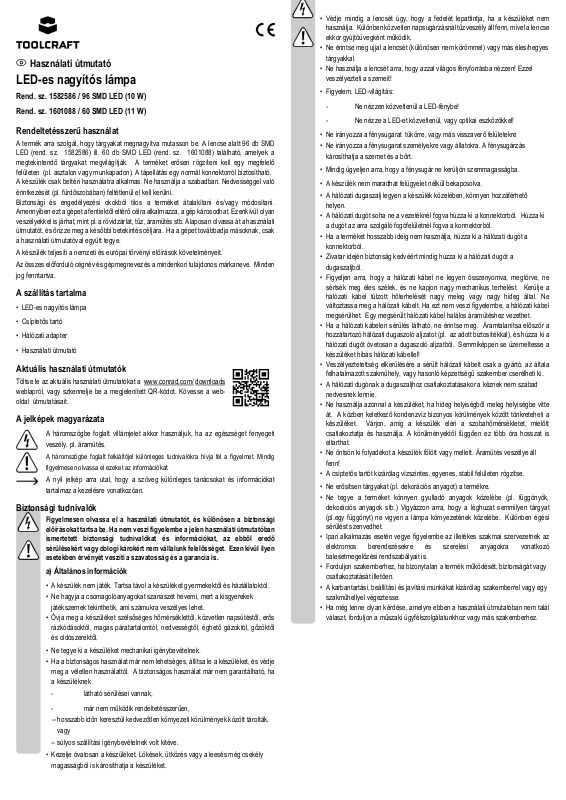

TOOLCRAFT 1582586, 1601088 Instructions [hu]
Használati útmutató
LED-es nagyítós lámpa
Rend. sz. 1582586 / 96 SMD LED (10 W)
Rend. sz. 1601088 / 60 SMD LED (11 W)
Rendeltetésszerű használat
A termék arra szolgál, hogy tárgyakat megnagyítva mutasson be. A lencse alatt 96 db SMD
LED (rend. sz. 1582586) ill. 60 db SMD LED (rend. sz. 1601088) található, amelyek a
megtekintendő tárgyakat megvilágítják. A terméket erősen rögzíteni kell egy megfelelő
felületen (pl. asztalon vagy munkapadon). A tápellátás egy normál konnektorról biztosítható.
A készülék csak beltéri használatra alkalmas. Ne használja a szabadban. Nedvességgel való
érintkezését (pl. fürdőszobában) feltétlenül el kell kerülni.
Biztonsági és engedélyezési okokból tilos a terméket átalakítani és/vagy módosítani.
Amennyiben ezt a gépet a fentiektől eltérő célra alkalmazza, a gép károsodhat. Ezenkívül olyan
veszélyekkel is járhat, mint pl. a rövidzárlat, tűz, áramütés stb. Alaposan olvassa át a használati
útmutatót, és őrizze meg a későbbi betekintés céljára. Ha a gépet továbbadja másoknak, csak
a használati útmutatóval együtt tegye.
A készülék teljesíti a nemzeti és európai törvényi előírások követelményeit.
Az összes előforduló cégnév és gépmegnevezés a mindenkori tulajdonos márkaneve. Minden
jog fenntartva.
A szállítás tartalma
• LED-es nagyítós lámpa
• Csíptetős tartó
• Hálózati adapter
• Használati útmutató
Aktuális használati útmutatók
Töltse le az aktuális használati útmutatókat a www.conrad.com/ downloads
weblapról, vagy szkennelje be a megjelenített QR-kódot. Kövesse a weboldal útmutatásait.
A jelképek magyarázata
Biztonsági tudnivalók
A háromszögbe foglalt villámjelet akkor használjuk, ha az egészséget fenyegeti
veszély, pl. áramütés.
A háromszögbe foglalt felkiáltójel különleges tudnivalókra hívja fel a figyelmet. Mindig
figyelmesen olvassa el ezeket az információkat.
A nyíl jelkép arra utal, hogy a szöveg különleges tanácsokat és információkat
tartalmaz a kezelésre vonatkozóan.
Figyelmesen olvassa el a használati útmutatót, és különösen a biztonsági
előírásokat tartsa be. Ha nem veszi figyelembe a jelen használati útmutatóban
ismertetett biztonsági tudnivalókat és információkat, az ebből eredő
sérülésekért vagy dologi károkért nem vállalunk felelősséget. Ezen kívül ilyen
esetekben érvényét veszíti a szavatosság és a garancia is.
a) Általános információk
• A készülék nem játék. Tartsa távol a készüléket gyermekektől és háziállatoktól.
• Ne hagyja a csomagolóanyagokat szanaszét heverni, mert a kisgyerekek
játékszernek tekinthetik, ami számukra veszélyes lehet.
• Óvja meg a készüléket szélsőséges hőmérséklettől, közvetlen napsütéstől, erős
rázkódásoktól, magas páratartalomtól, nedvességtől, éghető gázoktól, gőzöktől
és oldószerektől.
• Ne tegye ki a készüléket mechanikai igénybevételnek.
• Ha a biztonságos használat már nem lehetséges, állítsa le a készüléket, és védje
meg a véletlen használattól. A biztonságos használat már nem garantálható, ha
a készüléknek
- látható sérülései vannak,
- már nem működik rendeltetésszerűen,
-- hosszabb időn keresztül kedvezőtlen környezeti körülmények között tárolták,
vagy
-- súlyos szállítási igénybevételnek volt kitéve.
• Kezelje óvatosan a készüléket. Lökések, ütközés vagy a leesés még csekély
magasságból is károsíthatja a készüléket.
• Védje mindig a lencsét úgy, hogy a fedelét lepattintja, ha a készüléket nem
használja. Különben közvetlen napsugárzásnál tűzveszély áll fenn, mivel a lencse
ekkor gyújtóüvegként működik.
• Ne érintse meg ujjal a lencsét (különösen nem körömmel) vagy más éles/hegyes
tárgyakkal.
• Ne használja a lencsét arra, hogy azzal világos fényforrásba nézzen! Ezzel
veszélyezteti a szemeit!
• Figyelem, LED-világítás:
- Ne nézzen közvetlenül a LED-fénybe!
- Ne nézze a LED-et közvetlenül, vagy optikai eszközökkel!
• Ne irányozza a fénysugarat tükörre, vagy más visszaverő felületekre
• Ne irányozza a fénysugarat személyekre vagy állatokra. A fénysugárzás
károsíthatja a szemet és a bőrt.
• Mindig ügyeljen arra, hogy a fénysugár ne kerüljön szemmagasságba.
• A készülék nem maradhat felügyelet nélkül bekapcsolva.
• A hálózati dugaszalj legyen a készülék közelében, könnyen hozzáférhető
helyen.
• A hálózati dugót soha ne a vezetéknél fogva húzza ki a konnektorból. Húzza ki
a dugót az arra szolgáló fogófelületnél fogva a konnektorból.
• Ha a terméket hosszabb ideig nem használja, húzza ki a hálózati dugót a
konnektorból.
• Zivatar idején biztonság kedvéért mindig húzza ki a hálózati dugót a
dugaszaljból.
• Figyeljen arra, hogy a hálózati kábel ne legyen összenyomva, megtörve, ne
sértsék meg éles szélek, és ne kapjon nagy mechanikus terhelést. Kerülje a
hálózati kábel túlzott hőterhelését nagy meleg vagy nagy hideg által. Ne
változtassa meg a hálózati kábelt. Ha ezt nem veszi figyelembe, a hálózati kábel
megsérülhet. Egy megsérült hálózati kábel halálos áramütéshez vezethet.
• Ha a hálózati kábelen sérülés látható, ne érintse meg. Áramtalanítsa először a
hozzátartozó hálózati dugaszoló aljzatot (pl. az adott biztosítékkal), és húzza ki a
hálózati dugót óvetosan a dugaszoló aljzatból. Semmiképpen se üzemeltesse a
készüléket hibás hálózati kábellel!
• Veszélyeztetettség elkerülésére a sérült hálózati kábelt csak a gyártó, az általa
felhatalmazott szakműhely, vagy hasonló képzettségű szakember cserélheti ki.
• A hálózati dugónak a dugaszaljhoz csatlakoztatásakor a kéznek nem szabad
nedvesnek lennie.
• Ne használja azonnal a készüléket, ha hideg helyiségből meleg helyiségbe vitte
át. A közben keletkező kondenzvíz bizonyos körülmények között tönkreteheti a
készüléket. Várjon, amíg a készülék eléri a szobahőmérsékletet, mielőtt
csatlakoztatja és használja. A körülményektől függően ez több óra hosszat is
eltarthat.
• Ne öntsön ki folyadékot a készülék fölött vagy mellett. Áramütés veszélye áll
fenn!
• A csíptetős tartót kizárólag vízszintes, egyenes, stabil felületen rögzítse.
• Ne erősítsen tárgyakat (pl. dekorációs anyagot) a termékre.
• Ne tegye a terméket könnyen gyulladó anyagok közelébe (pl. függönyök,
dekorációs anyagok stb.) Vigyázzon arra, hogy a léghuzat semmilyen tárgyat
(pl.egy függönyt) ne vigyen a lámpa környezetének közelébe. Különben égési
sérülést szenvedhet.
• Ipari alkalmazás esetén vegye figyelembe az illetékes szakmai szervezetnek az
elektromos berendezésekre és szerelési anyagokra vonatkozó
balesetmegelőzési rendszabályait is.
• Forduljon szakemberhez, ha bizonytalan a termék működését, biztonságát vagy
csatlakoztatását illetően.
• A karbantartási, beállítási és javítási munkákat kizárólag szakemberrel vagy egy
szakműhellyel végeztesse.
• Ha még lenne olyan kérdése, amelyre ebben a használati útmutatóban nem talál
választ, forduljon a műszaki ügyfélszolgálatunkhoz vagy más szakemberhez.
Kezelőszervek
1 Felső billenthető kar
8 3 LED-es kezelő felület
4 Rögzített lencse borítás
5 Lencse
7 Alsó billenthető kar
9
8
Hz
9 Csíptetős tartó
10 10 Csavaros szorító
1 2 3 4 56
7
2 A billenthető kar záró csavarja
Emelőkar (csak a 1582586 rend. sz.-
6
nál)
Töltőcsatlakozó 220 – 240 V/AC, 50
Szerelés
• Tegye a csíptetős tartót egy megfelelő felületre (pl. asztalra vagy munkapadra).
• Húzza meg a szorítócsavart, amíg a szorító nem fekszik fel szorosan, és nem lehet tovább
mozgatni.
• Dugja be a nagyítós lámpa lábát a csíptetős tartóba.
• Állítsa be a felső világítótest részen a kívánt helyzetet, és rögzítse a szárnyas csavarral.
LED-es kezelő felület
a) Rend. sz. 1582586
Kezelő elem Leírás
Be-/kikapcsolás
Színhőmérséklet változtatása
(hűvösebbre, melegebbre)
A fényerő növelése
A fényerő csökkentése
A világítás tartós átállításához a fény szabályozót nyomva kell tartani, a finomabb
beállításokhoz csak egyszer röviden megnyomni.
b) Rend. sz. 1601088
Kezelő elem Leírás
Be-/kikapcsolás
A fényerő növelése
A fényerő csökkentése
Használat
• Dugja be a hálózati dugót egy megfelelő hálózati dugaszoló aljzatba.
• Pattintsa fel a fedelét.
• Ezután kapcsolja be a készüléket.
• Állítsa be a LED-es világítótestet. Lásd "LED kezelő felület".
• Használat után kapcsolja ki a terméket, és pattintsa le a fedelet.
Ápolás és tisztítás
• Tisztítás előtt húzza ki a hálózati dugót a konnektorból.
• Ne használjon agresszív tisztítószereket, alkoholt vagy más vegyi
oldószereket, mert ezek behatolnak a házba, és a működőképességet károsan
befolyásolhatják.
• A termék nem igényel karbantartást, ne szedje szét. A karbantartó vagy javító munkákat
csak szakműhellyel végeztesse.
• A készülékház tisztításához csak egy száraz, nem bolyhosodó kendőt használjon.
• A nagyító tisztítására egy szemüvegtisztító kendő is használható. Alternatívaként használhat
egy száraz, tiszta, puha és nem szöszölő kendőt vagy egy portörlőt. Erősebb szennyeződés
esetén langyos vízzel enyhén megnedvesítheti a ruhát.
• Ha a nagyítót tisztítószerrel tisztítja, ügyeljen arra, hogy a tisztítót ne közvetlenül a nagyító
felületére vigye fel. A tisztítószert mindig először közvetlenül a ruhára vigye fel.
• Letörléskor ne alkalmazzon túl nagy nyomást a lencsére vagy a házra, így kerülje el a
karcolásokat.
• A LED-ek szilárdan be vannak építve, és nem cserélhetők.
Eltávolítás
Az elhasznált elektronikus termékek értékes nyersanyagnak tekintendők, és nem
valók a háztartási szemétbe! Az elhasznált terméket az érvényes törvényi
előírásoknak megfelelően kell eltávolítani.
Ezzel eleget tesz törvényi kötelezettségének, és hozzájárul a környezete
védelméhez.
Műszaki adatok:
a) Rend. sz. 1582586
Üzemi feszültség 220 - 240 V/AC, 50 Hz
Energiafogyasztás 10 W
Fényforrás............................................. 96 db 0,2 W SMD LED
Élettartam ................................. 20 000 óra
Fényáram................................................. 550 lm
Színhőmérséklet........................................... 2700 - 3300 K (meleg-fehér) / 6000 - 7000 K
(hideg-fehér)
Lencse méret........................... Ø 125 mm.
Lencse anyaga......................... Üveg
Nagyítási tényező.................... 1,75-szeres
Szorítás..................................... max. 50 mm
Védettség................................. IP20
Üzemelési / tárolási feltételek...... -10 ... +40 °C, < 95 % rel. nedvesség
A billenőkar hossza.............. 2 x 400 mm
Méret (H x Sz x Mé)................... 1280 x 225 x 40 mm
Súly................................................. 2,37 kg
b) Rend. sz. 1601088
Üzemi feszültség 220 - 240 V/AC, 50 Hz
Energiafogyasztás Max. 11 W
Fényforrás............................................. 60 db 0,2 W SMD LED
Élettartam ................................. 20 000 óra
Fényáram................................................. 650 lm
Színhőmérséklet........................................... 6000 - 7000 K (hidegfehér)
Lencse méret........................... Ø 125 mm.
Lencse anyaga......................... Üveg
Nagyítási tényező.................... 1,75-szeres
Szorítás..................................... max. 50 mm
Védettség................................. IP20
Üzemelési / tárolási feltételek...... -10 ... +40 °C, < 95 % rel. nedvesség
A billenőkar hossza.............. 2 x 400 mm
Méret:.(H x Sz x Mé)............... 1250 x 205 x 25 mm
Súly................................................. 2,43 kg
Ez a Conrad Electronic SE publikációja, Klaus Conrad Str. 1, D-92240 Hirschau (www.conrad.com). Minden jog, beleértve
a fordítás jogát is , fenntartva. Mindennemű másolat, pl. fotokópia, mikrofilm, vagy elektronikus adatfeldolgozásban való
regisztrálás csak a kiadó írásbeli engedélyével állítható elő. Az utánnyomás, kivonatos formában is, tilos. A jelen
publikáció megfelel a technika aktuális állásának a nyomtatás idején.
Copyright 2018 by Conrad Electronic SE.
*1582586_ 1601088_v1_0118_02_fl01_m_4L(3)
