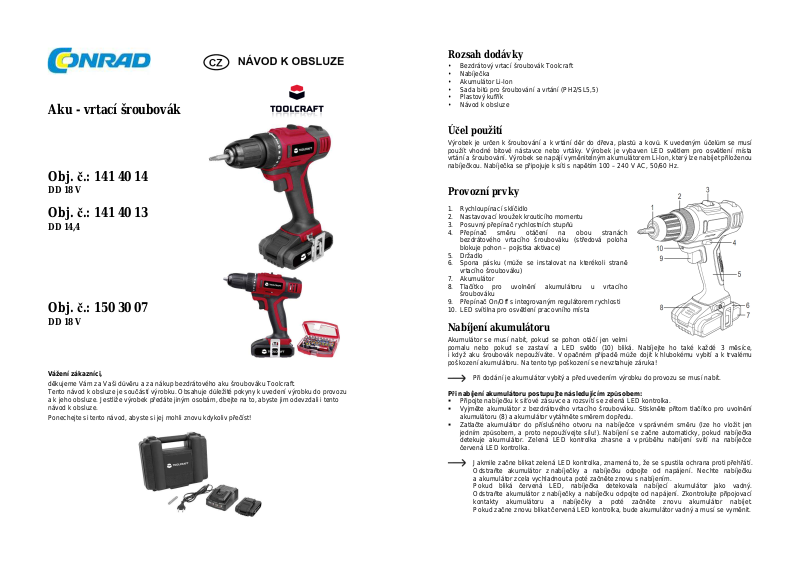

Page 1
Aku - vrtací šroubovák
Obj. č.: 141 40 14
DD 18 V
Obj. č.: 141 40 13
DD 14,4
Obj. č.: 150 30 07
DD 18 V
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup bezdrátového aku šroubováku Toolcraft.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Rozsah dodávky
• Bezdrátový vrtací šroubovák Toolcraft
• Nabíječka
• Akumulátor Li-Ion
• Sada bitů pro šroubování a vrtání (PH2/SL5,5)
• Plastový kufřík
• Návod k obsluze
Účel použití
Výrobek je určen k šroubování a k vrtání děr do dřeva, plastů a kovů. K uvedeným účelům se musí
použít vhodné bitové nástavce nebo vrtáky. Výrobek je vybaven LED světlem pro osvětlení místa
vrtání a šroubování. Výrobek se napájí vyměnitelným akumulátorem Li-Ion, který lze nabíjet přiloženou
nabíječkou. Nabíječka se připojuje k síti s napětím 100 – 240 V AC, 50/60 Hz.
Provozní prvky
1. Rychloupínací sklíčidlo
2. Nastavovací kroužek krouticího momentu
3. Posuvný přepínač rychlostních stupňů
4. Přepínač směru otáčení na obou stranách
bezdrátového vrtacího šroubováku (středová poloha
blokuje pohon – pojistka aktivace)
5. Držadlo
6. Spona pásku (může se instalovat na kterékoli straně
vrtacího šroubováku)
7. Akumulátor
8. Tlačítko pro uvolnění akumulátoru u vrtacího
šroubováku
9. Přepínač On/Off s integrovaným regulátorem rychlosti
10. LED svítilna pro osvětlení pracovního místa
Nabíjení akumulátoru
Akumulátor se musí nabít, pokud se pohon otáčí jen velmi
pomalu nebo pokud se zastaví a LED světlo (10) bliká. Nabíjejte ho také každé 3 měsíce,
i když aku šroubovák nepoužíváte. V opačném případě může dojít k hlubokému vybití a k trvalému
poškození akumulátoru. Na tento typ poškození se nevztahuje záruka!
Při dodání je akumulátor vybitý a před uvedením výrobku do provozu se musí nabít.
Při nabíjení akumulátoru postupujte následujícím způsobem:
Připojte nabíječku k síťové zásuvce a rozsvítí se zelená LED kontrolka.
Vyjměte akumulátor z bezdrátového vrtacího šroubováku. Stiskněte přitom tlačítko pro uvolnění
akumulátoru (8) a akumulátor vytáhněte směrem dopředu.
Zatlačte akumulátor do příslušného otvoru na nabíječce v správném směru (lze ho vložit jen
jedním způsobem, a proto nepoužívejte sílu!). Nabíjení se začne automaticky, pokud nabíječka
detekuje akumulátor. Zelená LED kontrolka zhasne a v průběhu nabíjení svítí na nabíječce
červená LED kontrolka.
Jakmile začne blikat zelená LED kontrolka, znamená to, že se spustila ochrana proti přehřátí.
Odstraňte akumulátor z nabíječky a nabíječku odpojte od napájení. Nechte nabíječku
a akumulátor zcela vychladnout a poté začněte znovu s nabíjením.
Pokud bliká červená LED, nabíječka detekovala nabíjecí akumulátor jako vadný.
Odstraňte akumulátor z nabíječky a nabíječku odpojte od napájení. Zkontrolujte připojovací
kontakty akumulátoru a nabíječky a poté začněte znovu akumulátor nabíjet.
Pokud začne znovu blikat červená LED kontrolka, bude akumulátor vadný a musí se vyměnit.
Page 2
Pokud se akumulátor plně nabije, červená LED kontrolka na nabíječce zhasne a začne svítit
zelená LED (akumulátor je plně nabitý). V závislosti na stavu akumulátoru může nabíjení trvat
kolem 60 minut.
Hned po dokončení nabíjení odstraňte akumulátor z nabíječky.
Poté vytáhněte napájecí kabel ze síťové zásuvky a odpojte tím nabíječku od napájení.
Otočný přepínač směru (4) dejte do středové polohy, aby se zablokoval pohon.
Zasuňte akumulátor do bezdrátového vrtacího šroubováku, až zaklapne uvnitř.
Obsluha
a)
Vyjmutí a vložení akumulátoru
Pokud chcete akumulátor vyjmout z nástroje, stiskněte a podržte tlačítko pro uvolnění
akumulátoru (8) a akumulátor vytáhněte směrem dopředu.
Při vkládání akumulátoru do nástroje vložte akumulátor do držadla správným směrem,
až zaklapne uvnitř.
b) Vložení a vyjmutí nástroje do rychloupínacího sklíčidla
Z bezpečnostních důvodů přepněte nejdříve přepínač směru otáčení
(4) do středové polohy, aby se zablokoval přepínač zapnutí a vypnutí
On/Off (9).
Otáčením proti směru hodinových ručiček doleva (viděno zepředu)
otevřete rychloupínací sklíčidlo (A).
Vložte do sklíčidla požadovaný nástroj. Jeho průměr musí být alespoň
1 mm a maximálně 10 mm.
Utáhněte rychloupínací sklíčidlo otáčením ve směru hodinových
ručiček doprava (viděno zepředu - B).
Aby se nástroj (např. vrták) pevně upevnil v sklíčidle, měl by se
vložit alespoň do hloubky 1 cm (např. malé vrtáky).
Vrtáky s větším průměrem byste měli vložit do rychloupínacího
sklíčidla ještě hlouběji, aby se dostatečně pevně a bezpečně utáhly.
c) Přepínač směru otáčení (s aktivační pojistkou)
Přepínač směru otáčení (4) se používá ke změně otáčení doleva
a doprava.
Směr otáčení označuje dvojitá šipka na přepínači směru otáčení
(na levé (A) a na pravé (B) straně bezdrátového vrtacího šroubováku
(B není na obrázku):
Směr otáčení doleva (viděno zezadu) pro uvolnění /
vyšroubování šroubů
Směr otáčení doprava (viděno zezadu) pro utažení /
zašroubování šroubů.
Správný směr otáčení si vyberete podle druhu práce, kterou chcete
provádět, tj. zda chcete šroub zašroubovat, nebo vyšroubovat.
Ve středové poloze přepínač otáčení blokuje přepínač On/Off a tím i motor aku šroubováku.
Při výměně nástroje, před čištěním a údržbou a také při přepravě a skladování musí být
přepínač směru otáčení (4) z bezpečnostních důvodů v středové poloze, aby se zapnutí
zablokovalo. V případě náhodného spuštění přepínače On/Off hrozí nebezpečí úrazu!
Přepínač směru pohybu používejte, jen pokud se aku šroubovák úplně zastaví!
V opačném případě může dojít k poškození.
d) Posuvný přepínač rychlostních stupňů
V horní části aku šroubováku je posuvný přepínač pro výběr jednoho ze
dvou rychlostních stupňů.
A. 1. stupeň, pomalá rychlost (0 – 350 otáček za min.), vysoký krouticí
moment
B. 2. stupeň, vysoká rychlost (0 – 1350 otáček za min.), nízký krouticí
moment
Posuvný ovladač pro výběr jednoho ze dvou rychlostních
stupňů se může použít, až když se aku šroubovák úplně
zastaví! V opačném případě může dojít k poškození pohonu.
Pokud se jeden z rychlostních stupňů při zatlačení na přepínač
neaktivuje, budou pravděpodobně špatně zarovnány zuby ozubených kol.
V takovém případě zatlačte trochu na přepínač On/Off, aby se zuby nepatrně posunuly.
Poté byste neměli mít problém ovladač rychlostních stupňů použít.
e) Přepínač On/Off s ovladačem rychlosti otáček
Aby bylo možné používat přepínač On/Off (9), nesmí být
přepínač směru otáčení ve středové poloze (v této poloze je
přepínač On/Off zablokovaný!).
Rychlost otáček pohonu závisí na tom, jak daleko se zatlačí přepínač
On/Off (9), (B). Umožňuje to plynulé nastavení rychlosti až na maximum.
Pokud se přepínač On/Off uvolňuje (A), pohon se zpomalí, až se zastaví
(nástroj se přestane otáčet).
Pokud se stiskne přepínač On/Off, rozsvítí se automaticky LED
svítilna (10) a nasvítí se pracovní místo.
Pokud LED svítilna bliká a pohon se zastaví, akumulátor je vybitý
a musí se nabít.
Při výměně nástroje, před čištěním a údržbou a také pře přepravě a skladování musí být
přepínač směru otáčení (4) z bezpečnostních důvodů v středové poloze, aby se zapnutí
zablokovalo. V případě náhodného spuštění přepínače On/Off hrozí nebezpečí úrazu!
f) Nastavení kroužku krouticího momentu
Otáčením nastavovacího kroužku (2) můžete nastavit požadovaný krouticí
moment, od kterého se začne uplatňovat kluzná spojka. Tímto nastavením
se může zabránit např. přetáčení při utahování šroubů, protože
při patřičném nastavení krouticího momentu začne spojka prokluzovat
při dosažení povrchu materiálu.
Nastavovací kroužek krouticího momentu má 19 různých poloh a další
polohu pro funkci vrtání (je označena symbolem vrtání).
Nízké nastavení: Měkké materiály a malé šrouby
Vysoké nastavení: Tvrdé materiály a velké šrouby.
Symbol vrtání: Kluzná spojka je vypnuta.
Při vyšroubování šroubů byste měli zvolit vyšší nastavení
nebo polohu kroužku pro vrtání (symbol vrtání).
Page 3

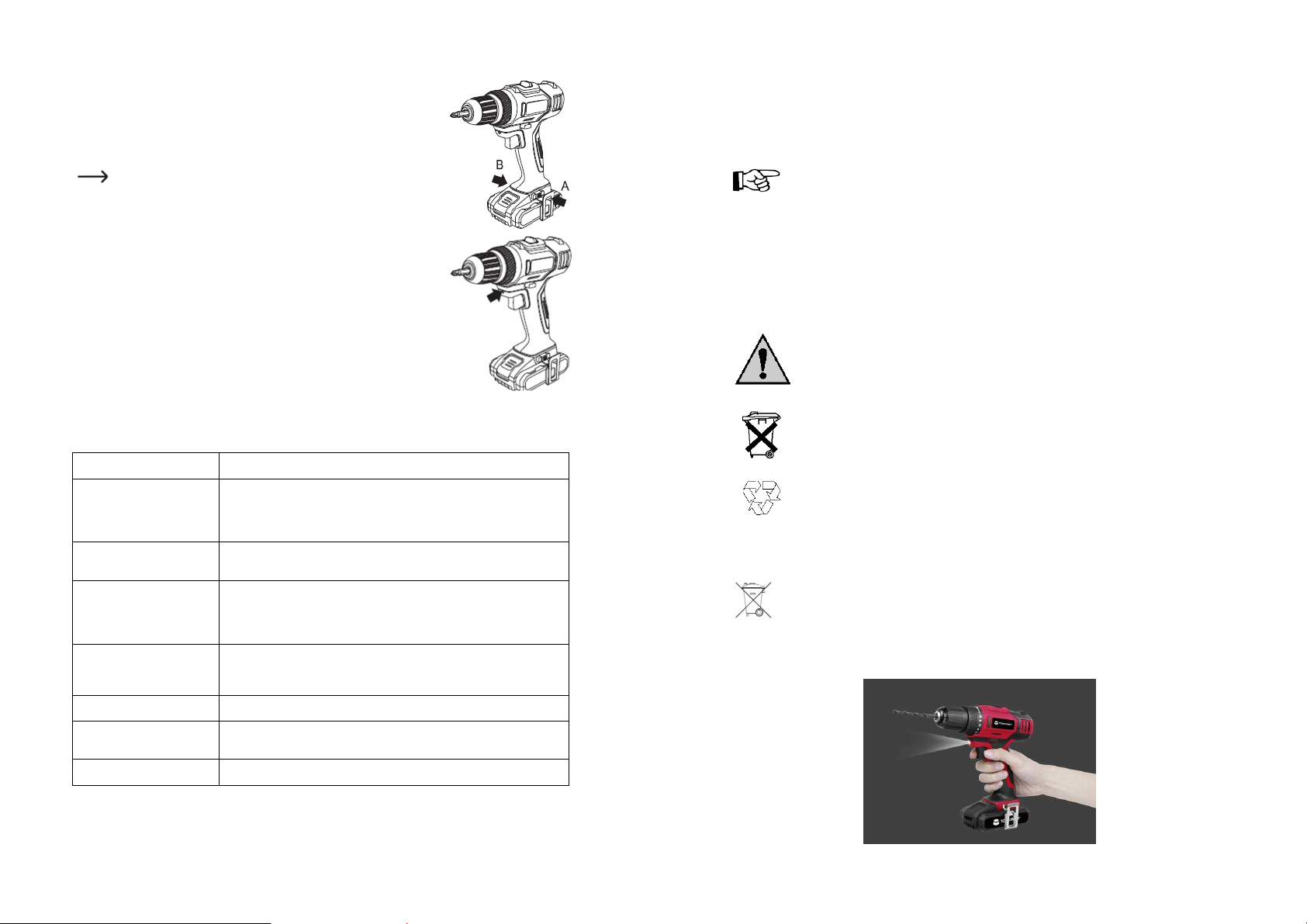

g)
Možné řešení
Spona pásku
Aku šroubovák můžete během přestávek v práci nebo během přepravy
zachytit páskem pomocí spony.
V případě potřeby můžete sponu upevnit na levou (A), nebo na pravou (B)
stranu aku šroubováku. Pokud ho nepotřebujete, můžete ho odstranit.
Nepřipevňujte ke sponě kvalitní drahé pásky, protože kovové
hrany na sponě můžou pásek poškrábat a poškodit.
h) LED svítilna
Stisknete-li přepínač On/Off (9), automaticky se rozsvítí LED svítilna (10)
a nasvítí se pracovní místo.
Pokud LED svítilna bliká a pohon se zastaví, akumulátor je vybitý a musí
se nabít.
i)
Ochrana proti přetížení
Při přetížení se pohon zastaví. Před dalším použitím aku šroubovák
vypněte a počkejte, dokud se dostatečně neochladí.
V případě, že vnitřní teplota akumulátoru přesáhne +75 °C, elektronický
systém nástroj vypne. Vypněte bezdrátový vrtací šroubovák a před dalším
použitím ho nechte dostatečně ochladit.
Řešení problémů
Problém
Výrobek nepracuje.
Nelze stisknout přepínač
On/Off
Při vrtání nevidět žádný
výsledek. Vrták nepronikne
do materiálu.
Bezdrátový vrtací
šroubovák rachotí při
uvolňování nebo utahování
šroubů a při vrtání.
Sklíčidlo se otáčí jen velmi
pomalu, nebo velmi rychle.
Sklíčidlo se otáčí, ale vrták
(nebo bit při šroubování) se
neotáčí a prokluzuje.
Motor se po chvilce
zastavuje.
Není slabý akumulátor?
Je akumulátor správně vložen a upevněn?
Mohlo dojít k aktivaci ochrany proti přetížení nebo přehřátí.
Vypněte aku šroubovák a před dalším použitím ho nechte
dostatečně ochladit.
Pokud je přepínač směru otáčení ve středové poloze, přepínač
On/Off se z bezpečnostních důvodů zablokuje!
Nastavte přepínač směru otáčení na jinou než středovou polohu.
Zkontrolujte polohu přepínače směru otáčení a v případě potřeby
ho přepněte do jiné polohy.
Použijte nový, ostrý vrták.
Použijte jiný vrták, který je vhodnější pro materiál, do které vrtáte
(pro dřevo nebo kov).
Upravte nastavení nastavovacího kroužku krouticího momentu,
aby se při utahování šroubu uplatnil vyšší krouticí moment.
Při vrtání použijte polohu kroužku označenou symbolem vrtání.
Zkontrolujte nastavení posuvného přepínače rychlostního stupně.
Zkontrolujte, zda je sklíčidlo utaženo.
Vrták není zasazen dostatečně hluboko v sklíčidle.
Zatlačte nástroj hlouběji do sklíčidla.
Je vybitý akumulátor. Znovu ho nabijte, nebo vložte nový nabitý
akumulátor stejného typu.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do nástroje.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte
jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho
příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a součásti výrobku.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Recyklace
Šetřete životní prostředí! Přispějte k jeho ochraně!
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Page 4
Technické údaje
Obj. č.:
1414013
1414014
Obj. č.:
1414013
1414014
Obj. č.:
1414013
1414014
Obj. č.:
1414013
1414014
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
a) Obecná data
Provozní podmínky Teplota: 0 °C až +45 °C
Relativní vlhkost: 0% až 80% (nekondenzující)
b) Bezdrátový aku šroubovák
Provozní napětí: 14,4 V DC 18 V DC
Držák nástrojů: Rychloupímací sklíčidlo 1 – 10 mm
Typ převodu: 2 rychlosti
Rychlost otáček volnoběhu: 1. st.: 0 – 350 otáček za minutu
2. st.: 0 – 1350 otáček za minutu
Polohy nastavení krozticího
momentu:
19 (18 s kluznou spojkou)
1. st. 0 – 400 ot/min.
2. st. 0 – 1400 ot/min.
Max. krouticí moment: 30 Nm 40 Nm
Max. vrtací průměr: Dřevo: 28 mm
Ocel: 10 mm
Dřevo: 35 mm
Ocel: 10 mm
Úroveň tlaku zvuku LpA: 78 dB (A) 71,6 dB (A)
Úroveň tlaku zvuku LwA: 89 dB (A) 82,6 dB (A)
KpA & KwA: 3 dB (A) 3 dB (A)
Určení
celkových
otřesů
podle
EN60745
Vrtání do
kovu
Hodnota vibrační emise ah = 1,909
m/s2
Tolerance K = 1,5 m/s2
Šroubování Hodnota vibrační emise ah = 1,444
m/s2
Tolerance K = 1,5 m/s2
Hodnota vibrační emise ah =
2,6 m/s2
Tolerance K = 1,5 m/s2
Hodnota vibrační emise ah =
11,4 m/s2
Tolerance K = 1,5 m/s2
Rozměry (D x Š x V): 200 x 85 x 213 mm 205 x 75 x 212 mm
Hmotnost: 0,98 kg (bez akumulátoru)
1 kg ( s akumulátorem)
1,005 kg (bez akumulátoru)
1,36 kg ( s akumulátorem)
c) Akumulátor
Typ akumulátoru: Li-Ion
Nominální napětí: 14,4 V 18 V
Kapacita: 1,5 Ah 2,0 Ah
d) Nabíječka
Provozní napětí: 110 - 240 V AC, 50/60 HZ
Spotřeba energie: 78 W 78 W
Výstupní napětí: 14,4 – 20,0 V DC 14,4 – 20,0 V DC
Výstupní proud: 3 A 3 A
Ochranná třída: II
Doba nabíjení: cca 1 hodina
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/04/2017
Loading...
