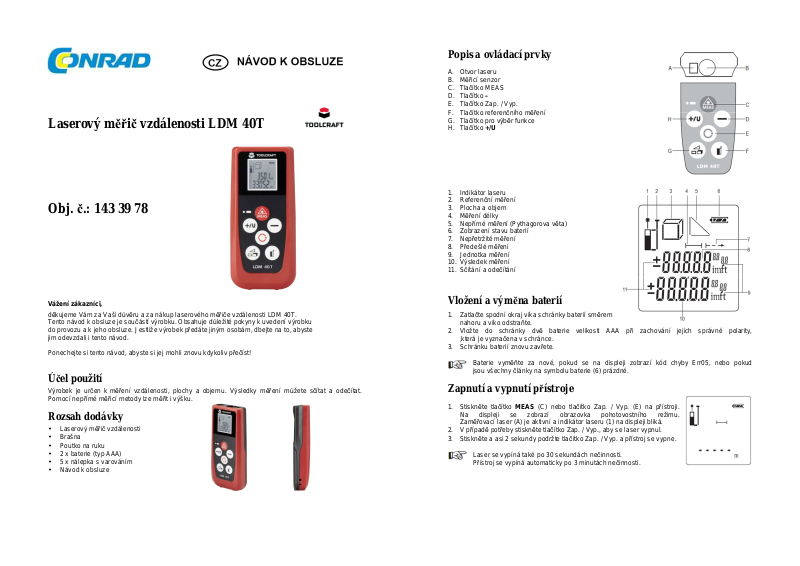

Laserový měřič vzdálenosti LDM 40T
Obj. č.: 143 39 78
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup laserového měřiče vzdálenosti LDM 40T.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Výrobek je určen k měření vzdálenosti, plochy a objemu. Výsledky měření můžete sčítat a odečítat.
Pomocí nepřímé měřicí metody lze měřit i výšku.
Rozsah dodávky
• Laserový měřič vzdálenosti
• Brašna
• Poutko na ruku
• 2 x baterie (typ AAA)
• 5 x nálepka s varováním
• Návod k obsluze
Popis a ovládací prvky
A. Otvor laseru
B. Měřicí senzor
C. Tlačítko MEAS
D. Tlačítko –
E. Tlačítko Zap. / Vyp.
F. Tlačítko referenčního měření
G. Tlačítko pro výběr funkce
H. Tlačítko +/U
1. Indikátor laseru
2. Referenční měření
3. Plocha a objem
4. Měření délky
5. Nepřímé měření (Pythagorova věta)
6. Zobrazení stavu baterií
7. Nepřetržité měření
8. Předešlé měření
9. Jednotka měření
10. Výsledek měření
11. Sčítání a odečítání
Vložení a výměna baterií
1. Zatlačte spodní okraj víka schránky baterií směrem
nahoru a víko odstraňte.
2. Vložte do schránky dvě baterie velikosti AAA při zachování jejich správné polarity,
‚která je vyznačena v schránce.
3. Schránku baterií znovu zavřete.
Baterie vyměňte za nové, pokud se na displeji zobrazí kód chyby Err05, nebo pokud
jsou všechny články na symbolu baterie (6) prázdné.
Zapnutí a vypnutí přístroje
1. Stiskněte tlačítko MEAS (C) nebo tlačítko Zap. / Vyp. (E) na přístroji.
Na displeji se zobrazí obrazovka pohotovostního režimu.
Zaměřovací laser (A) je aktivní a indikátor laseru (1) na displeji bliká.
2. V případě potřeby stiskněte tlačítko Zap. / Vyp., aby se laser vypnul.
3. Stiskněte a asi 2 sekundy podržte tlačítko Zap. / Vyp. a přístroj se vypne.
Laser se vypíná také po 30 sekundách nečinnosti.
Přístroj se vypíná automaticky po 3 minutách nečinnosti.
Nastavení
2
m3
Zobrazované jednotky měření
-
Chcete-li změnit jednotky měření, stiskněte a asi 2 sekundy podržte tlačítko +/U (H).
-
Pro rychlejší změnu nastavení můžete tlačítko podržet o něco déle.
Pokud se zobrazuje požadovaná jednotka, tlačítko uvolně te.
-
Indikátor příslušné jednotky se ukáže hned vedle naměřené hodnoty. K dispozici jsou následující
jednotky měření:
Délka Plocha objem
Metr m m
Stopa (Foot) ft ft2 ft3
Palec (Inch) in ft2 ft3
Stopa/palec
Palec (Inch) 1/32 in ft2 ft3
Palec (Inch) 1/16 in ft2 ft3
Palec (Inch) 1/8 in ft2 ft3
Referenční měření
Pro přechod k referenčnímu měření stiskněte tlačítko referenčního měření (F).
K dispozici jsou následující typy referenčního měření:
•
Počáteční bod: Zadní strana měřicího přístroje
•
Délka přístroje se zahrnuje do měření
•
Počáteční bod: Přední strana přístroje
Provádění měření
•
Aby bylo možné provést měření, musí se aktivovat laser.
•
Pokud není zaměřovací laser aktivní, stiskněte krátce tlačítko MEAS (C), aby se zapnul.
Přístroj zatím neměří.
•
Když je laser aktivní, stiskněte tlačítko MEAS pro provedení měření.
•
Po každém měření vzdálenosti se laser vypne a při dalším měření se musí znovu zapnout.
•
Když chcete v průběhu měření vymazat výsledek posledního měření, stiskněte krátce tlačítko Zap.
/ Vyp (E).
0´00˝ 1/32
ft2 ft3
Měření vzdálenosti
1. Zamiřte laser v pravém úhlu na cíl a držte přístroj co nejpevněji.
2. Stiskněte tlačítko MEAS (C). Ozve se krátký zvukový signál
a na displeji se objeví výsledek měření a číslo místa v paměti (4).
Sčítání měření
1. Změřte první hodnotu.
2. Stiskněte tlačítko +/U (H). Právě naměřená hodnota
se na displeji přesune o jeden řádek výše.
3. Změřte druhou hodnotu. Druhá naměřená hodnota
se přesune do horního řádku a součet obou měření
se ukáže v spodním řádku.
4. Stejným způsobem můžete přičítat další naměřené
hodnoty.
Odečítání výsledku měření
1. Změřte první hodnotu.
2. Stiskněte tlačítko - (D). Právě naměřená hodnota
se přesune o jeden řádek výše.
3. Změřte druhou hodnotu. Druhá naměřená hodnota
se přesune do horního řádku a rozdíl obou měření
se ukáže v spodním řádku.
4. Stejným způsobem můžete odečítat další naměřené
hodnoty.
Nepřetržité měření
1. Stiskněte a asi 2 sekundy podržte tlačítko MEAS (C), aby se aktivovalo
nepřetržité měření. V horní části displeje se objeví indikátor nepřetržitého
měření (7).
2. Zaměřovací laser (A) je aktivní a měření vzdálenosti probíhá nepřetržitě.
3. Na displeji se ukazuje poslední naměřená hodnota aktuální série měření.
4. V případě potřeby stiskněte tlačítko MEAS, aby se nepřetržité měření
přerušilo. Naposled naměřený výsledek se stále zobrazuje na displeji.
5. Dalším stisknutím tlačítka MEAS se nepřetržité měření obnoví.
6. Pro ukončení nepřetržitého měření stiskněte tlačítko Zap. / Vyp. (E).
Na displeji zůstane výsledek posledního měření.

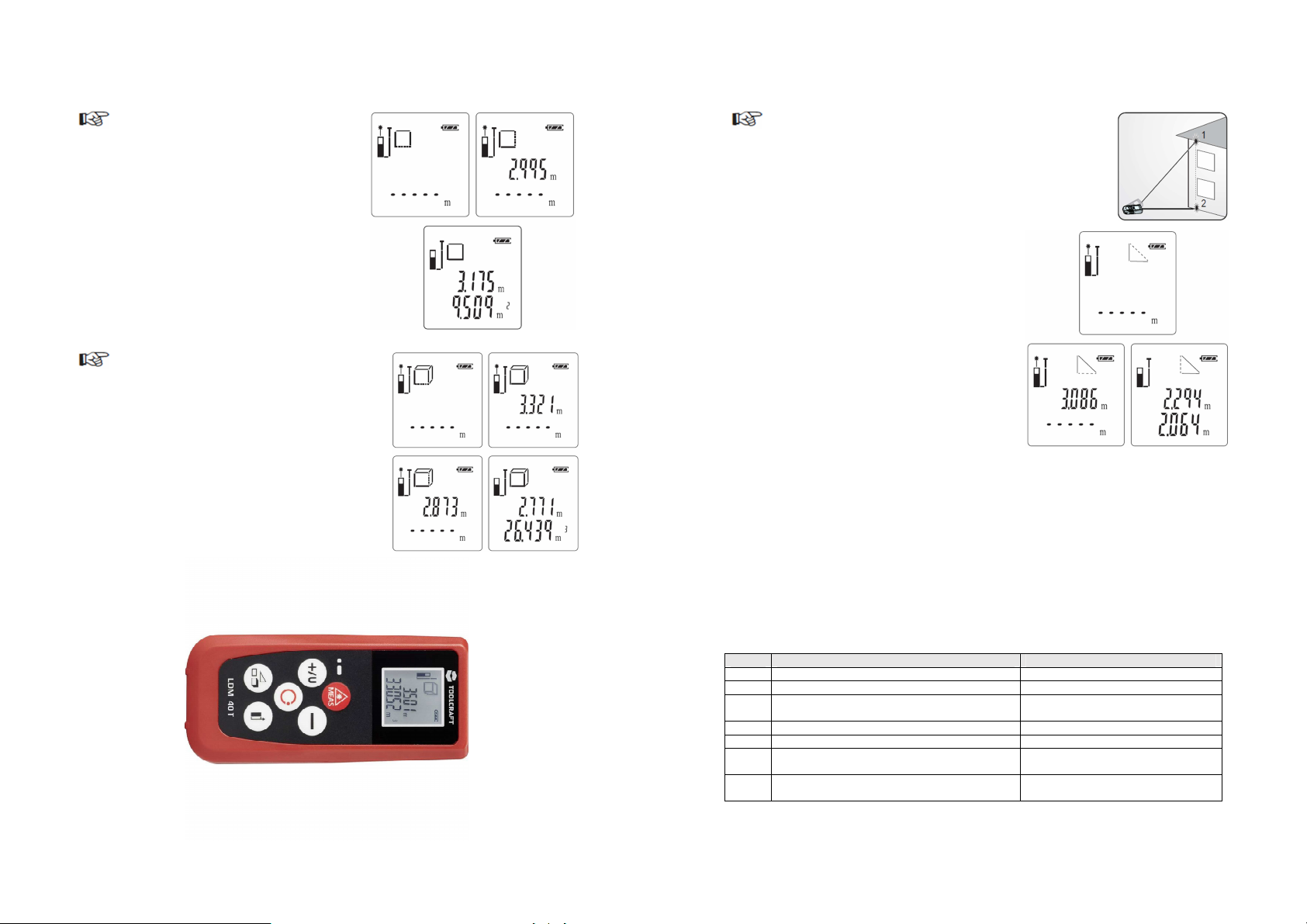

Měření plochy
Kód Příčina
Řešení
Tato funkce je určena jen k měření pravoúhlého
povrchu.
1. Stiskněte tlačítko pro výběr funkce (G). V horní části
displeje se ukáže symbol obdélníku, který slouží, jako
indikátor měření plochy.
2. Změřte délku první strany plochy. Naměřená hodnota
se ukáže v horním řádku.
3. Změřte délku druhé strany plochy a v horním řádku se
ukáže tato naměřená hodnota.
4. Přístroj automaticky vynásobí oba výsledky měření
a v dolním řádku displeje se ukáže výsledek
tj. celková plocha.
Měření objemu
Tato funkce je určena jen k měření místností ve tvaru
krychle.
1. Stiskněte dvakrát tlačítko pro výběr funkce (G).
V horní části displeje se zobrazí symbol krychle, která
slouží, jako indikátor režimu měření objemu.
2. Změřte délku první strany místnosti. Naměřená hodnota
se ukáže v horním řádku.
3. Změřte délku druhé strany místnosti a v horním řádku
se ukáže tato naměřená hodnota.
4. Změřte délku třetí strany místnosti a v horním řádku
se ukáže tato naměřená hodnota.
5. Přístroj automaticky vynásobí všechny 3 výsledky měření
a v dolním řádku displeje se zobrazí objem měřeného
prostoru.
Nepřímé měření
Použitím Pythagorovy věty (a2 + b2 + c2) můžete nepřímo určit výšku
objektu.
1. Stiskněte tlačítko pro výběr funkce (G). V horní části displeje se objeví
symbol trojúhelníku, který slouží jako indikátor režimu nepřímého měření.
2. Nyní změřte dvě potřebné vzdálenosti. Pro měření v správném pořadí
sledujte blikající prvky indikátoru nepřímého měření, nebo postupujte
podle čísel na vedle uvedeném obrázku.
3. Změřte délku první vzdálenosti. Naměřená hodnota se ukáže v horním
řádku.
4. Změřte délku druhé vzdálenosti a udržte přitom měřicí
přístroj v pravém úhlu k místu měření. V horním řádku
se ukáže tato naměřená hodnota.
5. Výška se vypočítá automaticky a zobrazí se v dolním
řádku.
Rady a pokyny k měření
• Odrazy světla a sluneční světlo můžou způsobovat při měření venku nepřesnosti v měření.
Proto měření provádějte jen za vhodných světelných podmínek.
• Pokud se výrobek používá venku, chraňte ho proti mokru a vlhku.
• Provlečte ouškem na levé straně měřicího přístroje poutko na ruku.
• Vzhledem ke svým fyzickým vlastnostem můžou následující typy povrchů ovlivňovat výsledky
měření:
- Průhledné povrchy (např. sklo, voda)
- Zrcadlící povrchy (např. sklo, lesklé kovy)
- Porézní povrchy (např. izolační materiály)
- Povrchy s výraznou strukturou (např. hrubá omítka, přírodní kámen)
Řešení problémů
Err01 Došlo k překročení měřicího rozsahu. Dodržujte rozsah měření.
Err02 Odrážený signál je příliš slabý K měření si zvolte jiný povrch.
Výsledek je mimo rozsah displeje (max. hodnota
Err03
je 99999)
Err04 Chyba výpočtu Opakujte proces.
Err05 Slabé baterie Vyměňte baterie.
Teplota je pod nebo nad rozsahem provozní
Err06
teploty
Err07 Příliš silné světlo pozadí měřeného bodu.
Měřte v menších hodnotách.
Dodržujte rozsah provozní teploty.
Ztmavte osvětlení měřeného povrchu
nebo si vyberte jiný povrch.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do laserového
dálkoměru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro přístroje.
Varování před laserovým zářením!
Nezaměřujte laserový paprsek přímo nebo napřímo na reflexní plochy
(zrcadla) či přímo do očí osob nebo zvířat. Laserové záření může způsobit
neodvratitelné poškození očí. Při bezkontaktním měření teploty, pokud
budou v blízkosti nějaké osoby, vypněte laser přístroje.
POZOR LASEROVÉ ZAŘÍZENÍ
NEVYSTAVUJTE OČI PŘÍMÉMU OZÁŘENÍ
LASEROVÉ ZAŘÍZENÍ TŘÍDY 2
Vlnová délka 650 nm;
Max. výstupní výkon: <1 mW
EN 60825-1:2014
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
Provozní napětí: 2 x 1,5 V baterie, typ AAA
Rozsah měření: 0,05 – 40 m
Přesnost: +/- 2 mm
Třída laseru: 2
Vlnová délka laseru: 650 nm
Max. výstupní výkon laseru: < 1 mW
Čas odezvy: < 0,5 s
Čas automatického vypnutí: 30 s (laser)
3 minuty (měřicí přístroj)
Provozní teplota: -5 až +40 ºC
Provozní vlhkost: 0% až 70% relativní vlhkosti
Skladovací teplota: -20 až +60 ºC
Skladovací vlhkost: 0% až 90% relativní vlhkosti
Rozměry (D x Š x V): 104,5 x 48 x 20,75 mm
Hmotnost: 69 g
Rozsah měření a jeho přesnost závisí na tom, jak dobře se odráží laserový paprsek
od povrchu cílového objektu a na světelnosti laserového bodu v porovnání se světlem
v prostředí.
Záruka
Na laserový měřič vzdálenosti LDM 40T poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmě tem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/01/2017
