Page 1
Component Parameter Test Instrument
TH2828/TH2828A 型精密 LCR 数字电桥/TH2828S 型自动元件分析仪
Features
性 能 特 点
■ 阻抗测量范围最宽的自动平衡电桥技术
■ 四端对端口配置, 有效消除测试线电磁耦合
■ 测试频率20Hz-1MHz
TH2828 共6000多点测试频率
TH2828A 共44点典型测试频率
TH2828S 以1mHz分辨率任意编程
■ 频率、交直流电压、电流扫描及图形分析能力（仅TH2828S）
■ 基本准确度0.05%(TH2828/TH2828S)、0.1%(TH2828A)
■ 最高达25ms/次的测量速度 @1MHz
■ 320×240 点阵大型图形 LCD 显示
■ 六位读数分辨率
■ 可测量 22 种阻抗参数组合
■ 30 Ω, 100 Ω 可选信号源输出阻抗
■ 10 点列表扫描测试功能
■ 交流测试信号可编程至20V(选件)
■ 内部可编程直流偏置±40V/100mA(选件)
■ 外置偏流源至 40A(配置两台 TH1775)
■ 电压或电流的自动电平调整(ALC)功能
■ V、I 测试信号电平监视功能
■ 20 组内部仪器设定可供储存/读取
■ 内建比较器,10 档分选及计数功能
■ RS232C, HANDLER, GPIB（TH2828A 为选件）接口
■ 2m/4m 测试电缆扩展(选件, 仅 TH2828/TH2828S)
■ USB 接口供仪器设定数据的外存（仅 TH2828/TH2828S）
■ 中英文可选操作界面
TH2828/TH2828A
江苏省重点科技攻关项目
TH2828S
江苏省重点科技攻关项目
Brief Introduce
简 要 介 绍
■TH2828 系列元件测试仪是采用当前国际上最先进的自动平
衡电桥原理研制成功的新一代阻抗测试仪器，其 0.05%/0.1%
的基本精度、20Hz—1MHz 的频率范围及高达 100MΩ 的阻抗
测试范围可以满足元件与材料的一切测量要求，特别有利于测
量低 ESR 电容器和高 Q 电感器的测量。其支持 20V 交流测试
信号和 40V 直流偏置的高功率测试条件及列表扫描能力将有利
于用户扩展元件评价的能力。四端对的端口配置方式可有效消
除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五
端配置的仪器向下扩展了十倍。
■TH2828S 还具备对各种电子元器件进行频率响应、交流信号
电压/电流、直流偏置电压/电流的分析能力，可用于诸如传声器、
谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、
变压器等进行诸多电气性能的分析。
■TH2828 系列产品是电子元器件设计、检验、质量控制和生
产测试强有力的工具。它的优良性能和功能为电路设计和开发
以及材料（电子材料和非电子材料）的研究和开发提供了强有
力的工具。
■TH2828 系列产品以其卓越的性能可以实现商业标准和军用
标准如 IEC 和 MIL 标准的各种测试。
WWW.TONGHUI.COM.CN
Test & Measurement All specifications are subject to change without notice.
Page 2
Component Parameter Test Instrument
广泛的测量对象
无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压
器、芯片组件和网络元件等的阻抗参数评估和性能
分析。
半导体元件：变容二极管的 C-V
寄生参数分析
其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗
评估
介质材料：塑料、陶瓷和其它材料的介电常数和损耗角评估
磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角
评估
半导体材料：半导体材料的介电常数、导电率和 C-V 特性
液晶材料：液晶单元的介电常数、弹性常数等 C-V 特性
特性；晶体管或集成电路的
DC
多种元器件、材料特性分析能力
揭示电感器件的多种特性
■TH2828 系列卓越的性能和 20Hz—1MHz 的测试频宽可以精
确地分析磁性材料、电感器件的性能。
使用 TH10301 选件的 100mA DC 的偏置电流可以精确测量
高频电感器件、通讯变压器、滤波器的小电流叠加性能。使用
TH1775 电流叠加装置，可使偏置电流达 40A 以精确分析高功
率、大电流电感器件。
精确的陶瓷电容器测量
■1kHz 和 1MHz 是陶瓷材料和电容器的主要测试频率。陶瓷电
容器具有低损耗值的特征，同时其容量、损耗随施加之交流信
号会产生明显的变化。
仪器具有宽频测试能力并可提供良好的准确度和六位分辨
率， 自动电平控制（ALC）功能等足以满足陶瓷材料和电容器
可靠、准确的测试需要。
适应多种领域的测试需要
新材料、新元件的研究开发
■TH2828/A/S 具有的 0.05%/0.1%基本准确度极大提高了测量
的可信度。仪器提供的六位分辨率可以检测元件参数的细微
变化，尤其对低损耗元器件的测试具有良好的性能。
提高生产效率
■TH2828/A/S 30ms
测试的需要，从而提高生产厂的产能。
内建比较器、电缆长度补偿、Handler 接口可方便地用于自
动测试系统。
内建存储器及 USB 外存装置可大大减小操作时间并降低操
作错误。
应用广泛的品质检验手段
■仪器具备的 20Hz—1MHz 的频宽及 5mVrms—20Vrms 的信
号电平范围可满足绝大多数元件的检测需要。
TH10301 及 TH1775 的配置解决了直流偏置测量的要求。
能满足元器件径向、轴向、SMD 等多种形状的测试夹具配置。
友好的用户操作界面
简化的前面板操作
■仪器配置的 320×240 点阵 LCD 显示器使操作者可清晰地观
察测量结果，各种设定状态一目了然，交互式软键大大简化了
仪器操作。
非易失性存储器以保存多种仪器设置
■TH2828 系列提供有内部非易失性存储器可保存 20 组仪器测
量设置，TH2828/S 还具有外部 USB 存储卡进行数据保存及多
台仪器统一进行数据设置/调用。这将大大减少参数的设置错误
并提高用户的使用效率。
的测试速度可满足大多数生产场合高效
液晶单元的电容特性测量
■电压-电容(C-V
仪器测量液晶单元的 C-V
压不够。
使用 TH10301 选件可提供分辨率为 1%及最高达 20Vrms
的可编程测试信号电平，使它能在最佳条件下进行液晶材料的
电容特性测量。
半导体材料和元件的测量
■进行 MOS 型半导体制造工艺评价时，需要氧化层电容和衬
底杂质密度这些参数，这些可从 C-V
来。
20Hz—1MHz 的测量频宽及高达 40VDC 的可编程偏置电
压可方便地完成 C-V
为了测试晶圆上的半导体器件，需要延伸电缆和探头，仪
器的 2m/4m 延伸电缆选件可将电缆延伸的误差降至最小。
各种二极管、三机管、MOS 管的分布电容也是本仪器的测试
内容。
)特性是评价液晶材料性能的主要方法，常规
AC
特性遇到的一个问题是最大测试电
AC
特性的测量结果推倒出
DC
特性的测量。
DC
灵活的数据通讯方式
■TH2828 系列提供有 GPIB 并行通讯（TH2828A 为选件）接
口，为多机通讯并组成自动测试系统提供了可能，同时，仪器
还提供了低成本的 RS232C 串行通讯方式以方便地与计算机进
行远程通讯。
强大的器件分析能力
■TH2828S 具备
对器件进行多种特
性的图形分析能
力。如对压电器件
的谐振特性分析，
磁性元件的偏流特
性分析，变容二极
管的偏压特性分
析，液晶材料的交
流电压特性分析。
同时可以为用户提
供专用的分析软件以获得元件更多所关心的特性，并提高测试
效率。上图为 TH2828S 通过 GPIB 或 RS232C 对压电器件测
试获得的电导/相位—频率特性图及电导—电纳特性圆图。
WWW.TONGHUI.COM.CN
Test & Measurement All specifications are subject to change without notice.
Page 3
(
Component Parameter Test Instrument
技术参数 Specifications
测 量 功 能
测试参数
等效电路 串联, 并联
数学功能 绝对值偏差, 百分比偏差
方式 自动, 保持, 手动选择
量
程
分段
触发方式 内部, 手动, 外部，总线
测量时间（≥
1kHz）
平均次数 1—255
延时时间 0—60s, 以 1ms 步进
校准功能 开路 / 短路点频、全频清零，负载校准
测试端配置 四端对
测试电缆长度
结果显示方式
显示器 320×240 点阵图形 LCD 显示
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ，ESR（串联等效
电阻），Rp（并联等效电阻）等共 22 种参数组合
10Ω, 30Ω, 100Ω, 300Ω, 1kΩ, 3kΩ, 10kΩ, 30kΩ,
100kΩ 共 9 段
快速: 32ms（25ms@1MHz）,
中速: 90ms, 慢速: 650ms
标准：0m, 1m
选件：2m, 4m
直读，∆，∆%，档号，档计数，列表扫描，V/I（被
测电压/电流监视）
测 试 信 号
TH2828 20 Hz－1MHz, 共可选择 6,000 多点
50Hz — 1MHz, 共可选择 44 点，
测试
TH2828A
信号
频率
TH2828S 20 Hz－1MHz, 最小分辨率 1mHz, 任意编程
频率精度 0.01%
信号源输出阻抗
AC
正常
测试
信号
恒电平
模式
标准
AC
测试
信号
电平
TH10301
选件
标准 0V，1.5V，2V DC
DC
TH10301
偏置
选件
50,60,80,100,120,150,200,250,300,400,500,600,
800,1k,1.2k,1.5k,2k2.5k,3k,4k,5k,6k,8k,10k,12k,
15k,20k,25k,30k,40k,50k,60k,80k,100k,120k,
150k, 200k,250k,300k,400k,500k,600k,800k,1M
30 Ω , 100 Ω 可选择
当使用 TH10301 时，仅 100 Ω
当测试端短路或开路时，可编程设定测试端的信号
电流或电压
保持被测件 DUT 上的电压或电流不随被测件阻抗
变化而变化
正常 V
正常 I
恒电平 V
恒电平 I
正常 V
正常 I
恒电平 V
恒电平 I
范围 分辨率
±(0.000 — 4.000) V DC 1mV
±(4.002 — 8.000) V DC 2mV
±(8.005 — 20.000) V DC 5mV
5 mVrms — 2 Vrms
50 µArms — 20 mArms
10 mVrms — 1 Vrms
100 µArms — 10 mArms
5 mVrms — 20 Vrms
50 µArms — 200 mArms
10 mVrms — 10 Vrms
100 µArms — 100 mArms
测量显示范围
|Z|, R, X 0. 01m Ω — 99.9999 MΩ
|Y|, G, B 0. 01nS — 99.9999 S
C 0. 01pF — 9.99999 F
L 0.01 nH — 99.9999k H
D 0.00001 — 9.99999
Q 0.00001 — 99999.9
θ (角度 DEG) -179.999º — 179.999 º
θ (弧度 RAD) -3.14159 — 3.14159
∆% -999.999% — 999.999%
列表扫描
最多可选择 10 点测试信号频率和电平进行扫描，扫描可在单次或连续两
种方式下进行。
当使用了 TH10301 选件后，还可进行 DC 偏置电平的列表扫描。
比较器及接口
比较器
档计数 0—999999
列表扫描比较器
可测量参数进行十档分选和档计数
对付参数进行 IN/OUT 判别
在列表扫描过程中，可对每一扫描点进行
HIGH/IN/OUT 判别
输入保护
仪器内部输入电路保护：
当一个充电电容连接到被测端时，最大可承受的电容器充电电压为：
max
C
， 这里 V
1
=
V
=200V，C 的单位为法拉
MAX
其它功能
在仪器内部非易失性存储器内可存储或调用 20 组
存储器
GPIB，RS232C
仪器设置文件
使用 USB 盘另可存储 40 组设置（TH2828A 无）
所有仪器的控制设定、被测值、比较器极限及列表
扫描设定等可通过 GPIB（TH2828A 为选件）或
RS232C 与计算机进行通讯
选件
信号功率放大/DC 偏置
TH10301
TH10401 将测试电缆延长至 2m/4m
TH10202
可将交流测试信号提高到 20V
将直流偏置提高至 40V/100mA
Handler 接口
当对 L、C、R、|Z|进行十档分选并设定了每个分
选档的对应极限时，Handler 提供了与元件分选系
统对应的接口信号，所有信号均是光藕隔离的
/100mA
rms
rms
准确度（更详细的准确度信息请查阅操作手册）
预热时间 ≥30 min
环境温度 23±5ºC
测试条件
测试信号电压 0.3Vrms – 1Vrms
校准 短路、开路
测试电缆长度 0 m
Ae = ±[A+(Ka+Kb+Kc)×100]（读数的%）
1. A 为图 1 和图 2 中的基本准确度因子
|Z|, |Y|, C, L, X, B,
R, G,
D
Q
(当 Qx×De<0.1)
DEG ±[Ae/100] (直接弧度)
θ
RAD ±[(180/π)×(Ae/100)] (直接角度)
2. Ka、Kb为阻抗比例因子
3. Kc为内插校准因子。
直接校准频率 Kc=0，其它频率 Kc=0.0003
4. D ≤ 0.1, for C, L, B measurement
Q ≤ 0.1, for R, G measurement
±[Ae/100] ( D 的直接读数)
这里， A=[A+(Ka+Kb+Kc)×100]
2
⎡
±
⎢
⎣
)
×
ex
()()
⎤
⎥
×
DQDQm1
ex
⎦
这里, Qx 是被测 Q 值，De 是 D 的准确度
WWW.TONGHUI.COM.CN
Test & Measurement All specifications are subject to change without notice.
Page 4
Component Parameter Test Instrument

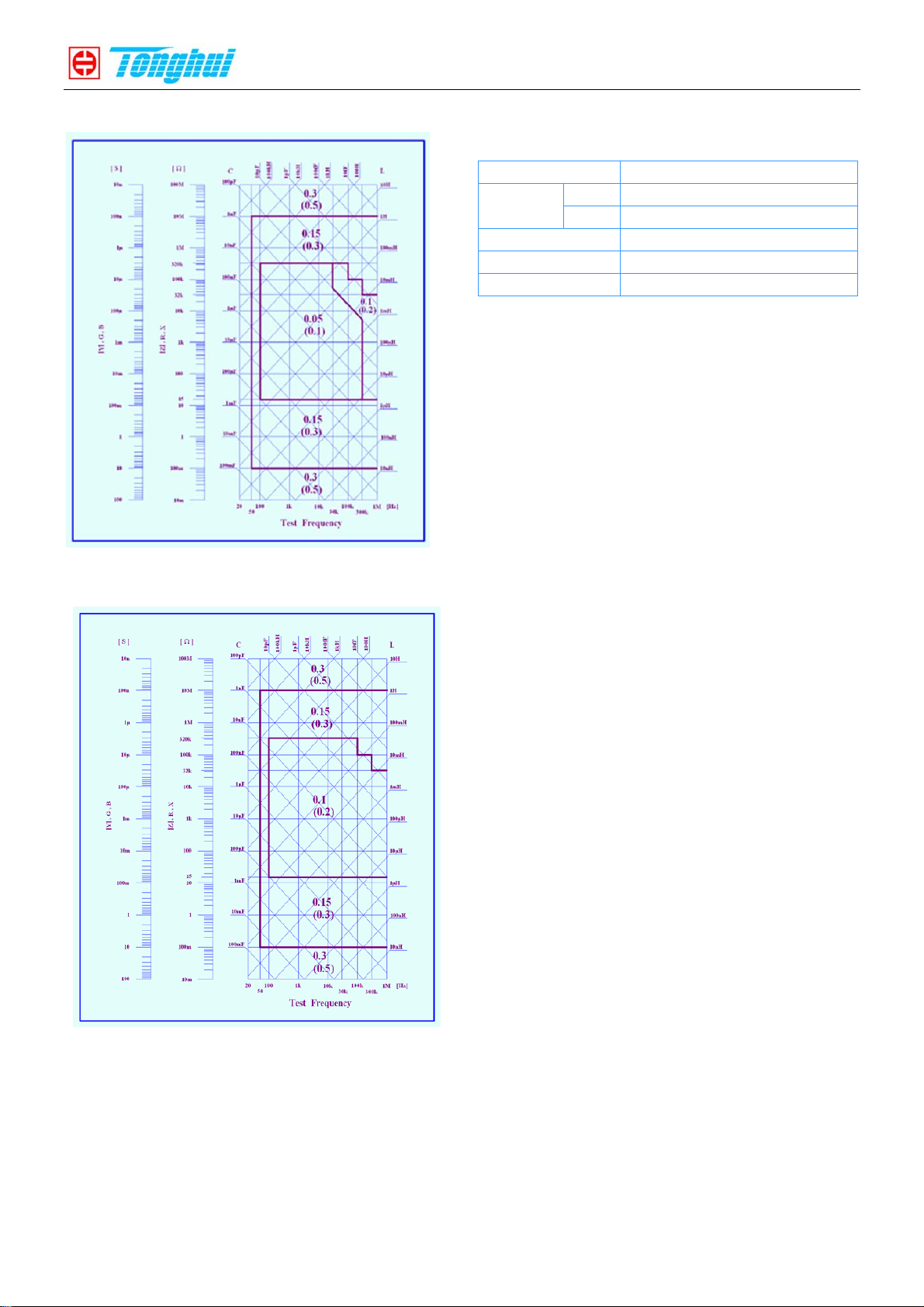

图 1：TH2828/TH2828S 基本准确度因子曲线 A
一般技术指标 General Specifications
工作温度、湿度 0°C－40°C, ≤90%RH
电源要求
功耗 ≤ 100 VA
体积(W×H×D) 430mm×185mm×473mm
重量 约 15 kg
订货信息 Ordering Information
电压 99V－121V，198V－242V
频率 47.5Hz－63Hz
TH2828 型精密 LCR 数字电桥
TH2828A 型宽频 LCR 数字电桥
TH2828S 型自动元件分析仪
随机附件 Instrument Accessories
TH26005-1 四端测试夹具
TH26011A 四端对开尔文测试电缆
TH26010 镀金短路板
TH10002 GPIB 接口板（仅 TH2828/TH2828S）
TH26025 USB 接口适配器
TH26026 USB 存储卡
图 2：TH2828A 基本准确度因子曲线 A
注： 1. 测试信号电平： 0.3Vrms — 1Vrms,
超出此范围参见操作手册
2. 图 1、图 2 紫色区域内所给定数值准确度因子 A
上部，适用于中速和慢速
下部，适用于快速
可用选件
TH26001 四端测试夹具
TH26005 四端测试夹具
TH26005-2 四端测试夹具
TH26006 轴向元件测试夹具（与 TH26005 配合使用）
TH26007 磁环测试夹具
TH26008 SMD 元件测试夹具
TH26009 SMD 元件测试钳
TH26029A SMD 元件测试钳
TH10301 20Vrms/40V DC 功率放大/直流偏置板
TH10401 2m/4m 电缆长度操作 (TH2828 only)
TH10002 GPIB 接口板
TH10202 Handler/Scanner 接口板
TH11014 TH2828/A GPIB 控制软件
TH11015 TH2828S GPIB 控制软件
TH12019 TH2828/A RS232C 控制软件
TH12020 TH2828S RS232C 控制软件
Options
常州市同惠电子有限公司
WWW.TONGHUI.COM.CN
Test & Measurement All specifications are subject to change without notice.
