Toastmaster TC14E35 User Manual

TC14 Parts (Europe)
PME-23-001
Rev. B  V1  10/00
EUROPE
TC14/TC18
TC14 Conveyor Toaster
Model:
TC14E35
for European export toasters
© 2000 Toastmaster, A Middleby Company.
is a registered trademark of Toastmaster, A Middleby Company. All rights reserved.
Middleby Cooking Systems Group  1400 Toastmaster Drive  Elgin, IL 60120  (847)741-3300  FAX (847)741-4406
1
orientation
EUROPE
TC14/TC18
2
ITEM QTY. P/N DESCRIPTION ITEM QTY. P/N DESCRIPTION
COMPONENTS
1 1 33424 TC14 230V EUROPEAN TOASTER TOP HEATER
ASSY(240V/1060W)
2 1 33425 TC14 230V EUROPEAN TOASTER BOTTOM HEATER
ASSY (240V/1060W+250W)
3 16 2001371 NUT, KEPS 10-32
4 1 33397 SHAFT ASSEMBLY, REAR (with sprockets)
5 1 33396 SHAFT ASSEMBLY, FRONT (with smooth rollers)
6 2 7610849 KIT, FRONT BEARING ASSEMBLY (inc. items 7-8)
7 1 7008178 BEARING, FRONT
8 1 3103262 SPRING
9 1 3102930 RETAINER, E-RING, 5/16/7.9mm
10 1 7006964 BEARING, REAR RIGHT
11 1 7006963 BEARING, REAR LEFT
12 1 34129 SPROCKET, DRIVE SHAFT, 12T
14 1 7007605 DRIVE CHAIN (15"/381mm)
15 1 3101212 MASTER LINK, DRIVE CHAIN
3
16 1 33392 BELT, CONV (10 x 25/254x635mm, 85 links)
17 3 33394 MASTER LINK, CONVEYOR BELT
18 1 42681 BOTTOM PANEL
19 4 3B20A8801 SCREW, HWH 8-32 x 3/8
20 1 27470-0004 FAN GRILLE
21 4 21226-0007 SCREW, SLT PNHD 10-24 x 1/2
22 1 33406 TERMINAL BLOCK, 3-POLE
23 1 27392-0002 COOLING FAN, 115V
24 1 31141 SPEED CONTROLLER FOR DC MOTOR
25 1 33388 SWITCH, PRODUCT SELECTION, 3-POSITION
26 1 30697 TRANSFORMER, 230Vp:115Vs
27 1 39344 LABEL, CONTROL PANEL
28 2 33402 KNOB
29 1 36439 CORD & PLUG (Kabelmetal-type HO7RN-F cord with
3x1,5mm conductors and moulded-on 250V, 16A plug)
30 1 33412 STRAIN RELIEF, BLACK PLASTIC
-- 1 31615 MOTOR & FUSE ASSEMBLY (inc. items 31-35)
31 1 3002757 MOTOR, CONVEYOR DRIVE, 115VDC
32 1 30155 KIT, MTR BRUSH & CAP (inc. items 33-34)
33 2 30154 CAP, PLASTIC
34 2 30153 MOTOR BRUSH
35 1 31053 FUSE, 0.25A 125V
36 4 2000177 SCREW, SLT HEX WSHR HD #10-32 X 1/4
37 1 34128 SPROCKET, MOTOR, 20T (with set screw)
NOT SHOWN:
-- 1 34897 RFI FILTER
-- 3 36437 FUSE, 1.0A 250V
-- 1 33387 BOTTOM COMPARTMENT INSULATION, FOIL-BACKED
-- 4 3101254 INSULATION CLIPS
-- 1 34082 WIRESET
-- 1 30930 CORDSET, COOLING FAN
TC14/TC18
EUROPE
orientation
EUROPE
TC14/TC18
4

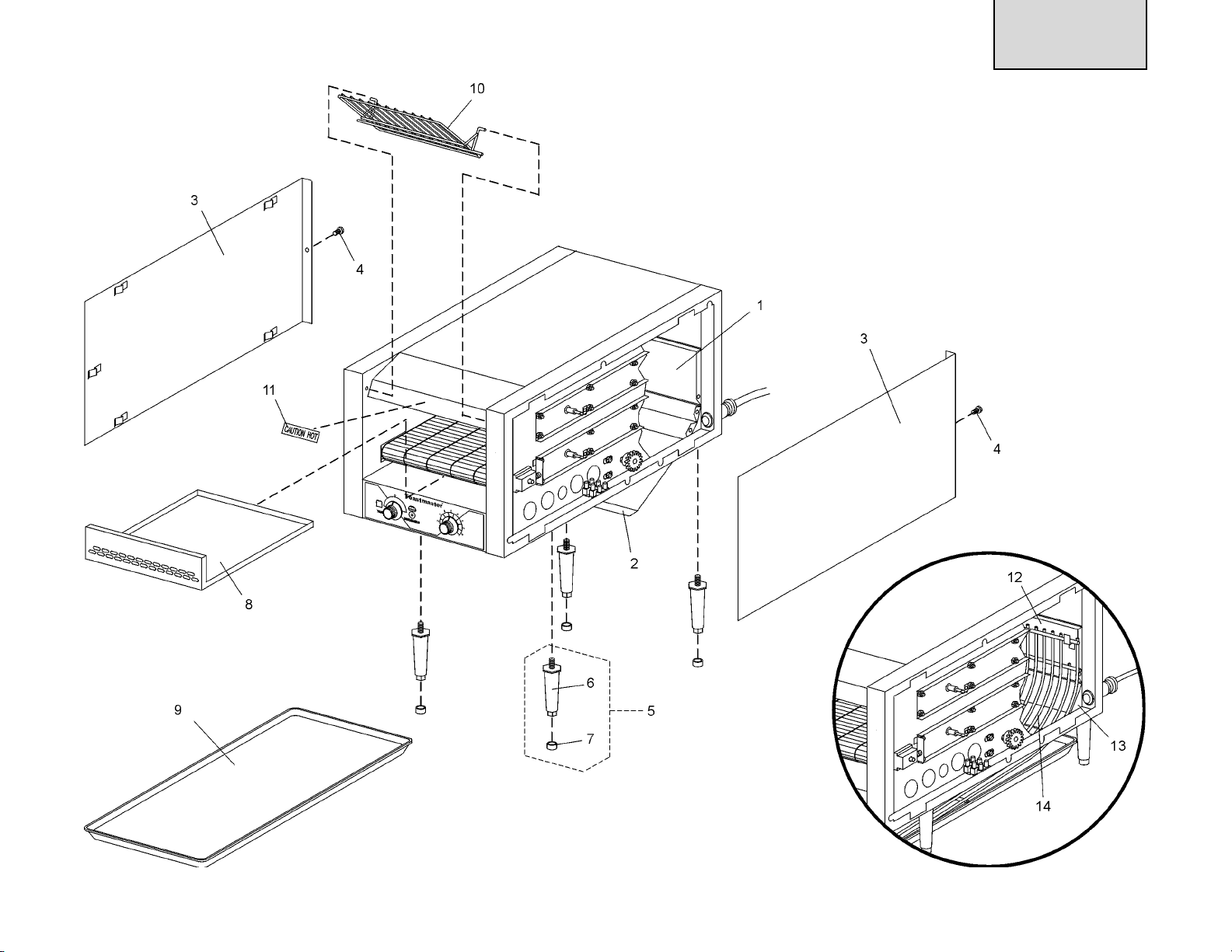

PANELS, TRAYS, AND MISCELLANEOUS
ITEM QTY. P/N DESCRIPTION
1 1 39541 PANEL, REAR EXIT
2 1 39552 EXIT CHUTE
3 2 33253 PANEL, SIDE
4 A/R 3B20A8801 SCREW, HWH 8-32 x 3/8
5 4 32123 ASSY, LEG, 4 / 102mm (inc. items 10-11)
6 1 1523B8301 LEG, 4 / 102mm
7 1 31253 CAP (rubber)
8 1 33390 CRUMB TRAY, SLIDE-IN
9 1 33391 RETURN TRAY
10 1 33410 ENTRANCE RACK
11 1 321049 LABEL, CAUTION - HOT
PREVIOUS DESIGN:
5
12 1 (obsolete) PANEL, REAR EXIT (with hangers)
Replace with Kit 39543 (see SERVICE KITS)
13 1 (obsolete) PANEL, LOWER REAR
Replace with Kit 39544 (see SERVICE KITS)
14 1 (obsolete) EXIT RACK, WIRE
Replace with Kit 39544 (see SERVICE KITS)
SERVICE KITS:
-- -- 39543 KIT, REAR EXIT PANEL UPDATE
Replaces items 15, 16, and 17 with items 4 and 5 Includes conversion instructions
-- -- 39544 KIT, EXIT CHUTE UPDATE
Replaces items 16 and 17 with item 5 Includes conversion instructions
NOT SHOWN:
-- 1 39426 OWNERS OPERATING MANUAL, TC14 EUROPEAN EXPORT TOASTERS
TC14/TC18
EUROPE
TC14/TC18
EUROPE
WARNING
Improper installation, adjustment, alteration, service or maintenance
can cause property damage, injury or death. Read the installation,
operating and maintenance instructions thoroughly before
installing or servicing this equipment.
NOTICE
During the warranty period, ALL parts replacement and servicing should be performed by
your Toastmaster Authorized Service Agent. Service that is performed by parties other
than your Toastmaster Authorized Service Agent may void your warranty.
NOTICE
Using any parts other than genuine Toastmaster factory manufactured parts relieves the
manufacturer of all warranty and liability.
NOTICE
Toastmaster reserves the right to change specifications at any time.
Middleby Cooking Systems Group  1400 Toastmaster Drive  Elgin, IL 60120  USA  (847)741-3300  FAX (847)741-4406
24-Hour Service Hotline: 1-(800)-238-8444
www .middleby.com
