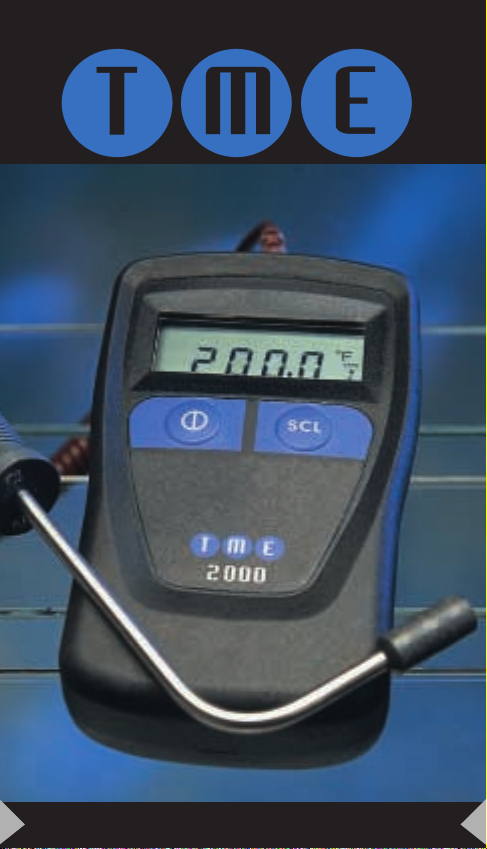

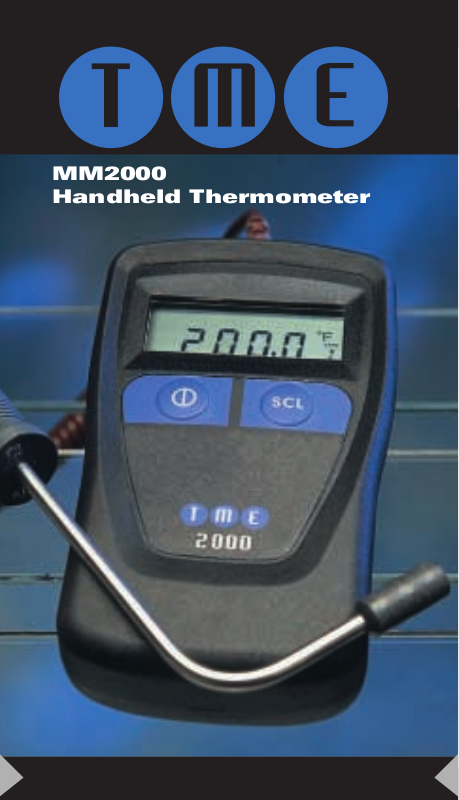

MM2000 Handheld Thermometer

Page 2

English

MM2000

Introduction

Your high accuracy microprocessor driven thermometer is suitable for use with thermocouple types K,J,T,R,N,E,S or Infra-Red sensors.

The thermocouple calibrations are in accordance with national and international standards (NBS and IEC) tables.

Features

°C /°F TEMPERATURE SCALES

•

OVERRANGE / OPENCIRCUIT PROBE

•

INDICATION LOW BATTERY INDICATION

•

K,J,T,R,N,E,S THERMOCOUPLE TYPES

•

COMPATIBLE WITH INFRA-RED SENSORS.

•

RETENTION OF THERMOCOUPLE TYPE

•

AND SCALE

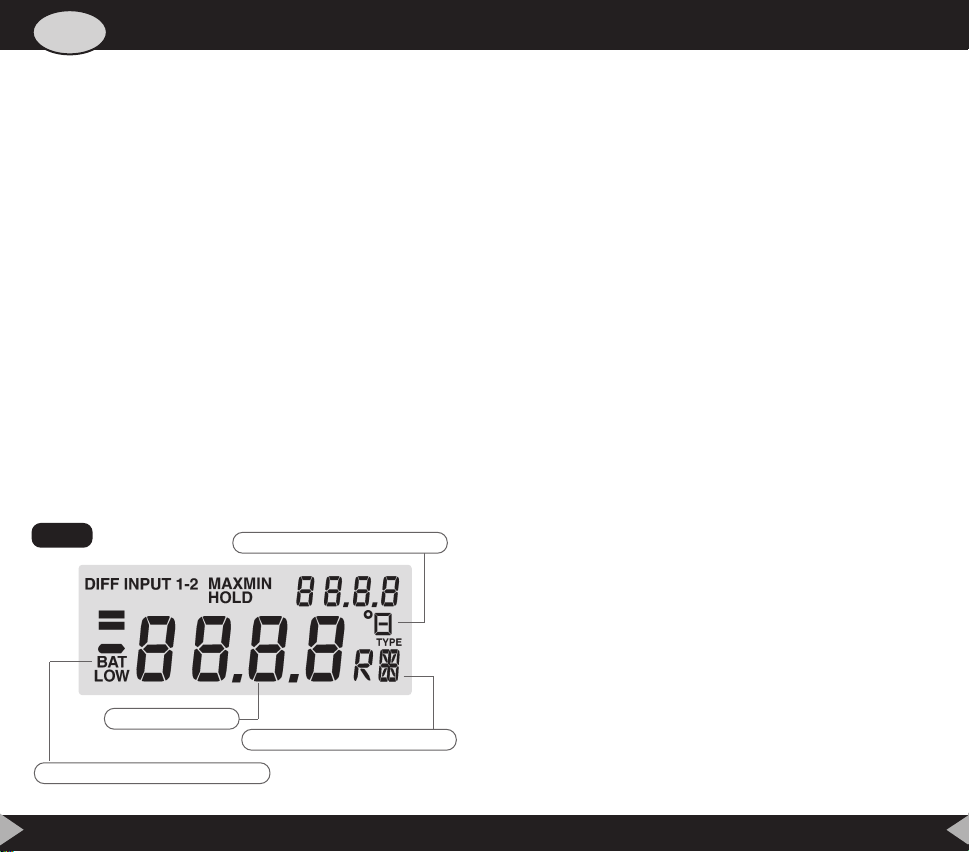

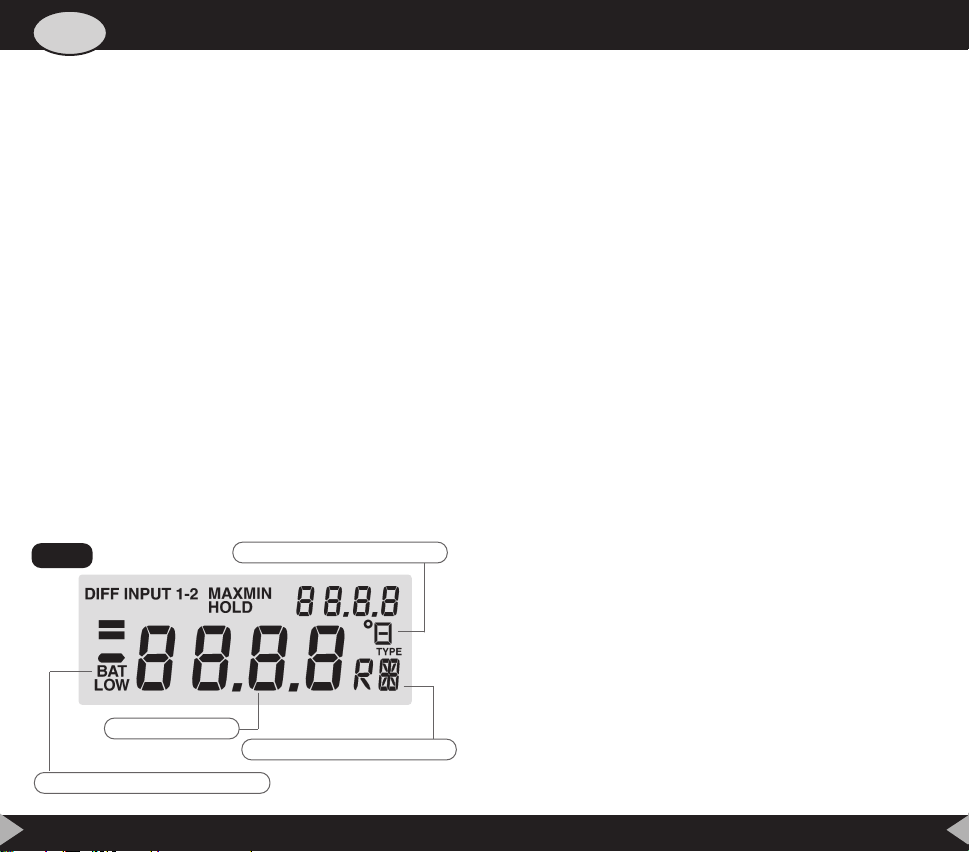

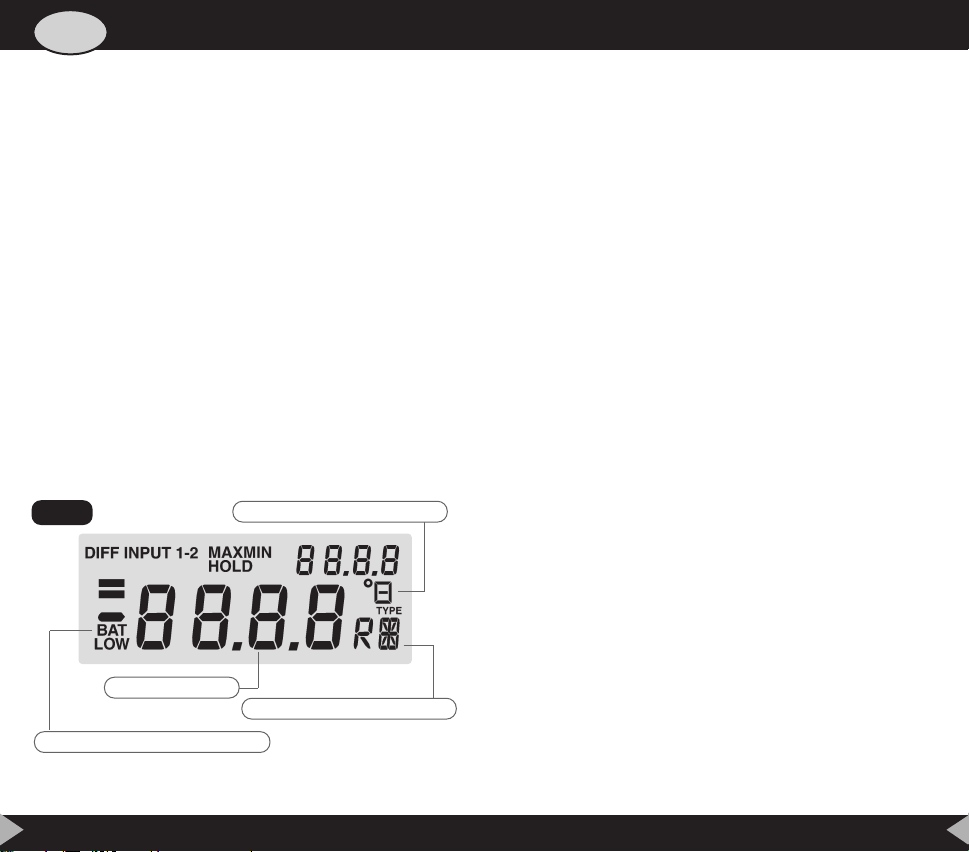

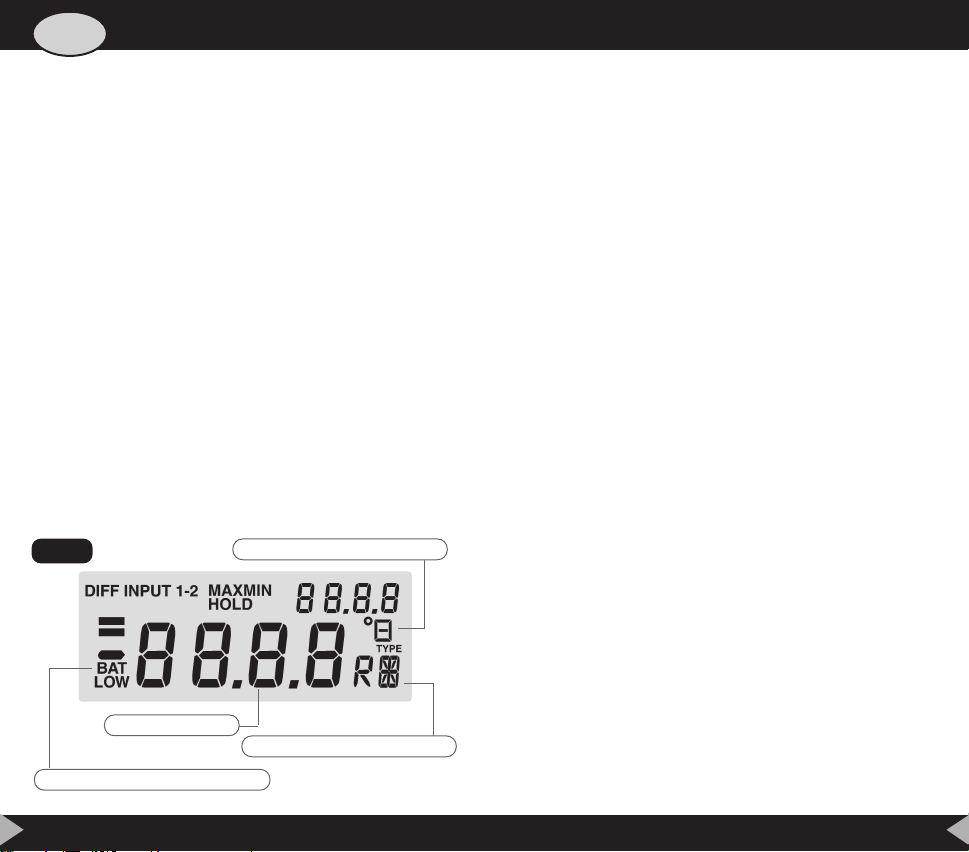

fig 1

MAIN DISPLAY

BATTERY LOW INDICATION

TEMPERATURE SCALE

THERMOCOUPLE TYPE

OPERATING INSTRUCTIONS To Measure Temperature

1. Fit the battery to the instrument (refer to battery replacement details)

2. Switch thermometer ON.

3. Plug thermocouple into input socket.

4. Check temperature scale is correct.(°C /°F)

5. Check thermocouple is correct

6. Take measurement by contacting object with probe and

reading from the display.

Changing Temperature Scale (°C /°F)

To change the temperature scale simply press the button marked ‘SCL’ The temperature scale will alter as shown on the right hand side of the display.

Changing Thermocouple Type

To change thermocouple type, follow the sequence below:

1. Switch the unit OFF.

2. Press and hold the ‘SCL’ button.

3. Switch the unit ON.

4. Release buttons.

The new thermocouple type will appear in the bottom right hand corner of the display (see fig 1). Repeat steps above until desired thermocouple type is shown.

Page 3

MM2000

Replacing The Battery

The instrument will indicate ‘BAT LOW’ when the battery needs changing.

To change the battery, firstly remove the unit from the outer case. The battery compartment is on the rear of the instrument. Using a small screwdriver ease back the tab of the battery compartment. The compartment will then lift away.

Open Circuit Thermocouple Detection

An error in the probe is shown on the display by a series of bars ‘- - - - -’ coupled with the word ’INPUT’ at the top of the display. This indicates either that the probe has an error or the temperature is out of range.

SPECIFICATIONS

Environmental

Ambient operating range -30°C to 50°C (-21 to 122°F) Storage temperature range -40°C to 60°C (-40 to 140°F) Humidity 0 to 70% R.H.

ELECTRICAL Measurement Ranges

CENTIGRADE

-200ºC to 1372ºC

-200ºC to 400ºC

-50ºC to 1767ºC

-200ºC to 1300ºC

-200ºC to 1200ºC

-200ºC to 1000ºC

-50ºC to 1767ºC

I/R

Accuracy@23ºC ±0.15% of reading ±0.2ºC Characterising error less than 0.05ºC Temperature coefficient 0.01% of reading/ºC Cold junction compensation 0.0075ºC/ºC Resolution 0.1ºautoranging to 1º 1000º

-50ºC to 200ºC

FAHRENHEIT

-328ºF to 2501ºF

-328ºF to 752ºF

-58ºF to 3212ºF

-328ºF to 2372ºF

-328ºF to 2192ºF

-328ºF to 1832ºF

-58ºF to 3212ºF

-58ºF to 392ºF

Note

Strong RF fields may adversely affect measurement accuracy.

General

WEIGHT 155 gms (5.47 oz) DIMENSIONS 130 x 70 x 33 mm BATTERY PP3 BATTERY LIFE 200 Hours

Page 4

François

MM2000

Introduction

Ce thermomètre de haute précision à microprocesseur est conçu pour fonctionner avec des thermocouples de type K, J, T, R, N, E, S ou des capteurs d’infrarouge.

L’étalonnage des thermocouples s’effectue conformément aux tableaux publiés dans les normes américaines (NBS) et internationales (IEC).

Caractéristiques générales

ÉCHELLES DE TEMPÉRATURE CELSIUS ET

•

FAHRENHEIT INDICATION DE DÉPASSEMENT DE LIMITE / SONDE

•

EN CIRCUIT OUVERT INDICATION DE PILE FAIBLE

•

TYPES DE THERMOCOUPLES K, J, T, R, N, E & S

•

COMPATIBLE AVEC LES CAPTEURS D’INFRAROUGE

•

MÉMORISATION DU TYPE DE THERMOCOUPLE ET

•

DE L’ÉCHELLE

fig 1

MAIN DISPLAY

BATTERY LOW INDICATION

TEMPERATURE SCALE

THERMOCOUPLE TYPE

NOTICE D’UTILISATION Pour mesurer une température

1. Montez la pile dans l’instrument (voir les instructions de remplacement de la pile).

2. Mettez le thermomètre sous tension (ON).

3. Branchez le thermocouple dans la prise d’entrée.

4. Assurez-vous d’avoir sélectionné la bonne échelle de

température (°C / °F).

5. Assurez-vous d’avoir sélectionné les bons types de thermocouple.

6. Prenez la mesure en mettant la sonde en contact avec l’objet et en lisant la valeur qui s’affiche.

Changement d’échelle de température

(°C / °F) Pour changer d’échelle de température, appuyez sur le bouton marqué ‘ SCL ’. L’indicateur d’échelle de température, sur la droite de l’afficheur, permet de constater que l’échelle a changé.

Changement de type de thermocouple

Procédez comme suit pour changer de type de thermocouple :

1. Mettez l’instrument hors tension (OFF).

2. Appuyez sur le bouton ‘ SCL ’ et maintenez ce dernier

enfoncé.

3. Mettez l’instrument sous tension (ON).

4. Relâchez les boutons.

Le nouveau type de thermocouple apparaît en bas à droite de l’afficheur (voir figure 1). Recommencez les étapes ci-dessus jusqu’à voir s’afficher le type de thermocouple désiré.

Page 5

MM2000

Remplacement de la pile

L’instrument affiche ‘ BAT LOW ’ (pile faible) lorsqu’il faut remplacer la pile.

Pour remplacer la pile, commencez par retirer l’instrument de son boîtier de protection externe. Le compartiment de la pile se trouve au dos de l’instrument. À l’aide d’un petit tournevis, repoussez la languette de fermeture du compartiment de la pile. Le compartiment s’ouvre alors de lui-même.

Détection de thermocouple en circuit ouvert

Une erreur au niveau de la sonde sera signalée sur l’afficheur par une série de tirets ‘ ——- ’ associée au mot ‘ INPUT ’ en haut de l’écran. Ceci indique soit que la sonde ne fonctionne pas normalement, soit que la température à mesurer sort de la gamme des températures mesurables.

SPÉCIFICATIONS

Caractéristiques d’environnement

Température ambiante en fonctionnement -30 °C à 50 °C (-21 °F à 122 °F)

Température de stockage : -40 °C à 60 °C (-40 °F à 140 °F) Humidité : 0 % à 70 % H. R.

CARACTÉRISTIQUES ÉLECTRIQUES Gammes de Mesure

CENTIGRADE

-200ºC to 1372ºC

-200ºC to 400ºC

-50ºC to 1767ºC

-200ºC to 1300ºC

-200ºC to 1200ºC

-200ºC to 1000ºC

-50ºC to 1767ºC

I/R

Précision à 23 °C : ±0,15 % de la valeur affichée ±0,2 °C Erreur de caractérisation : Inférieure à 0,05 °C Coefficient de température : 0,01 % de la valeur affichée / °C Compensation de soudure froide :0,0075 °C/°C Résolution : de 0,1° en mode

-50ºC to 200ºC

sélection de gamme automatique jusqu’à 1° au-dessus de 1000°

FAHRENHEIT

-328ºF to 2501ºF

-328ºF to 752ºF

-58ºF to 3212ºF

-328ºF to 2372ºF

-328ºF to 2192ºF

-328ºF to 1832ºF

-58ºF to 3212ºF

-58ºF to 392ºF

Remarque:

Des champs électromagnétiques puissants de radiofréquence peuvent dégrader la précision des mesures.

Caractéristiques générales

POIDS : 155 g (5,47 oz) DIMENSIONS : 130 x 70 x 33 mm PILE : PP3 DURÉE DE VIE DE LA PILE : 200 heures

Page 6

Deutsch

MM2000

Einführung

Ihr von einem Mikroprozessor gesteuertes Präzisionsthermometer ist geeignet für Thermoelemente der Typen K,J,T,R,N,E,S oder infrarote Sensoren.

Die Eichung des Thermoelements beruht auf nationalen und internationalen Standardtabellen (NBS und IEC).

Besondere Merkmale

OC/OF TEMPERATURSKALEN

•

GESAMTBEREICH/SONDENANZEIGE OFFENER

•

STROMKREIS ANZEIGE NIEDRIGER BATTERIESTAND

•

TYPEN K,J,T.R,N,E,S THERMOELMENTE

•

VERTRÄGLICH MIT INFRAROTEN SENSOREN

•

SPEICHERUNG VON THERMOELEMENT-TYP UND SKALA

•

fig 1

MAIN DISPLAY

BATTERY LOW INDICATION

TEMPERATURE SCALE

THERMOCOUPLE TYPE

BEDIENUNGSHINWEISE Zum Messen Von Temperaturen

1. Batterie in das Instrument einlegen (siehe Gebrauchsanweisung zu Batterieauswechseln

2. Das Thermometer EINschalten

3. Das Thermoelement in Eingangsockel stecken

4. Nachprüfen, ob die Skala (oC/oF) richtig ist

5. Prüfen, ob Thermoelment Typ passend ist.

6. Messung durch Berührung des Gegenstandes mit

Sonde; Anzeige ablesen

Temperaturskala Ändern

Um die Temperaturskala zu ändern, braucht man nur den ‘SCL’ Knopf zu drücken.

Die Skala ändert sich entsprechend der Anzeige auf der rechten Seite.

(oC/oF)

Thermoelement -Typ Ändern

1. Um den Thermoelement- Typ zu ändern, folgende Anweisungen befolgen:

2. Das Gerät ABschalten

3. Den ‘SCL’ Knopf drücken und halten

4. Das Gerät EINschalten

5. Den Knopf los lassen

Der neue Thermolement- Typ erscheint unten rechts auf der Anzeige (siehe Abb.1). Die obige Folge so lange wiederholen bis der gewünschte Typ angezeigt wird.

Page 7

MM2000

Auswechseln Der Batterie

Das Gerät zeigt ‘BAT LOW’an, wenn die Batterie ausgewechselt werden muss.

Um die Batterie auszuwechseln, das Instrument erst aus dem äußeren Gehäuse entnehmen. Das Batteriefach befindet sich im hinteren Teil des Instruments. Mit einem kleinen Schraubenzieher die Klappe des Batteriefachs zurückheben. Dann hebt sich das ganze Fach heraus.

Offener Stromkreis, Thermoelement Feststellung

Ein Fehler in der Sonde wird durch eine Anzahl von Strichen ‘——‘ oben im Display angezeigt, zusammen mit dem Wort ‘INPUT’. Das bedeutet entweder, dass die Sonde einen Fehler hat oder die Temperatur ausserhalb des Bereichs liegt.

TECHNISCHE DATEN Umfeld

Betriebsreichweite Umgebungsluft -30oC bis 50oC (-21 bis 122oF) Aufbewahrungstemperatur-Bereich -40oC bis 60oC (-40 bis 140oF) Luftfeuchtigkeit 0 bis 70% relative Luftfeuchtigkeit

ELEKTRISCH Messbereiche

CENTIGRADE

-200ºC to 1372ºC

-200ºC to 400ºC

-50ºC to 1767ºC

-200ºC to 1300ºC

-200ºC to 1200ºC

-200ºC to 1000ºC

-50ºC to 1767ºC

I/R

Präzision @ 23oC ± 0.15% bei Ablesung ± 0.2oC Typische Abweichung weniger als 0.05oC Temperatur Koeffizient 0.01% bei Ablesung /oC Kompensation für

kalten Anschluss 0.0075oC/oC Auflösung 0.1o bei auto.

-50ºC to 200ºC

Reichweite bis zu 1o über 1000o

FAHRENHEIT

-328ºF to 2501ºF

-328ºF to 752ºF

-58ºF to 3212ºF

-328ºF to 2372ºF

-328ºF to 2192ºF

-328ºF to 1832ºF

-58ºF to 3212ºF

-58ºF to 392ºF

Anmerkung

Starke Hochfrequenzfelder können die Messpräzision negativ beeinflussen.

Allgemeines

GEWICHT 155g (5.47 Unzen) AUSMASSE 130 x 70 x 33mm BATTERIE PP3 BATTERIELEBENSDAUER 200 Stunden

Page 8

Italiano

MM2000

Introduzione

Il termometro a microprocessore ad elevata accuratezza può essere utilizzato con le termocoppie del tipo K, J, T, R, N, E, S o i sensori infrarossi.

La taratura delle termocoppie è conforme alle tabelle delle norme nazionali ed internazionali (NBS e IEC).

Caratteristiche

SCALE DI TEMPERATURA IN °C / °F

•

INDICAZIONE DI SUPERAMENTO CAPACITÀ /

•

CIRCUITO SONDA APERTO INDICAZIONE BASSA CARICA DELLA PILA

•

TERMOCOPPIE DEL TIPO K, J, T, R, N, E, S

•

COMPATIBILE CON I SENSORI INFRAROSSI

•

MANTENIMENTO DEL TIPO E DELLA SCALA DELLA

•

TERMOCOPPIA

fig 1

MAIN DISPLAY

BATTERY LOW INDICATION

TEMPERATURE SCALE

THERMOCOUPLE TYPE

ISTRUZIONI PER L’UTILIZZO Per Misurare La Temperatura

1. Inserire la pila nello strumento (consultare le informazioni per la sostituzione della pila)

2. Accendere il termometro impostando l’interruttore nella posizione ON.

3. Inserire la spina della termocoppia nella presa di ingresso.

4. Verificare che la scala della temperatura sia quella corretta (°C / °F).

5. Controllare che il tipo di termocoppia sia corretto.

6. Misurare la temperatura mettendo la sonda a contatto

con l’oggetto e poi leggendo il valore visualizzato sul display.

Modifica Della Scala Della Temperatura

(°C / °F) Per cambiare la scala della temperatura basta premere il pulsante contrassegnato ‘SCL’. La scala della temperatura cambierà come indicato nella parte destra del display.

Modifica Del Tipo Di Termocoppia

Per cambiare il tipo di termocoppia svolgere i passi riportati qui di seguito:

1. Spegnere l’unità impostando l’interruttore nella posizione OFF.

2. Premere e tenere premuto il pulsante ‘SCL’.

3. Accendere l’unità impostando l’interruttore nella

posizione ON.

4. Rilasciare il pulsante.

Page 9

MM2000

Il nuovo tipo di termocoppia sarà visualizzato nell’angolo inferiore destro del display (vedere la Fig. 1). Ripetere i passi sopra riportati finché non sia visualizzato il tipo di termocoppia desiderato.

Illustrazione del display—Fig. 1.

Sostituzione Della Pila

Quando sarà necessario sostituire la pila lo strumento visualizzerà il messaggio ‘BAT LOW’.

Per sostituire la pila sarà necessario innanzi tutto rimuovere l’unità dalla custodia esterna. Lo scompartimento della pila si trova nella parte posteriore dello strumento. Fare leva usando un cacciavite piccolo per tirare su il coperchio dello scompartimento della pila.

Rivelazione Circuito Termocoppia Aperto

Un errore relativo alla sonda è indicato sul display mediante una serie di trattini ‘——–’ unitamente alla parola ’INPUT’ nella parte superiore del display. Questo indica o che si è verificato un errore relativo alla sonda o che la temperatura è fuori campo.

DATI TECNICI Ambiente

Campo temperatura ambiente di esercizio da -30°C a 50°C (da -21 a 122°F)

Temperatura ambiente di conservazione da -40°C a 60°C (da -40 a 140°F)

Umidità da 0 a 70% di umidità relativa

CORRENTE Portate

CENTIGRADE

-200ºC to 1372ºC

-200ºC to 400ºC

-50ºC to 1767ºC

-200ºC to 1300ºC

-200ºC to 1200ºC

-200ºC to 1000ºC

-50ºC to 1767ºC

I/R

Accuratezza a 23 °C ±0,15% del valore

Errore di caratterizzazione Meno di 0,05°C Coefficiente termico: 0,01% del valore misurato/°C Compensazione saldatura fredda 0,0075°C/°C Risoluzione 0,1° ricerca automatica

-50ºC to 200ºC

misurato ±0,2°C

del fondoscala a 1° al disopra dei 1000°

FAHRENHEIT

-328ºF to 2501ºF

-328ºF to 752ºF

-58ºF to 3212ºF

-328ºF to 2372ºF

-328ºF to 2192ºF

-328ºF to 1832ºF

-58ºF to 3212ºF

-58ºF to 392ºF

Nota

I forti campi di radiofrequenza possono influire negativamente sulla precisione di misura.

Dati GeneraliI

PESO 155 g DIMENSIONI 130 x 70 x 33 mm PILA PP3 DURATA DELLA PILA 200 ore

Page 10

Espaneol

MM2000

Introducción

Su termómetro de gran precisión dirigido por microprocesador es apto para utilizar con tipos de termopares K, J, T, R, N, E, S o con sensores de rayos infrarrojos.

Las calibraciones del termopar cumplen con las tablas de normas nacionales e internacionales (NBS e IEC).

Prestaciones

ESCALAS TERMOMÉTRICAS °C /°F

•

INDICACIÓN DE PROBETA DE EXCESO DE ALCANCE /

•

CIRCUITO ABIERTO INDICACIÓN DE PILA BAJA

•

TIPOS DE TERMOPAR K, J, T, R, N, E, S

•

COMPATIBLE CON SENSORES DE RAYOS

•

INFRARROJOS. RETENCIÓN DE TIPO DE TERMOPAR Y DE ESCALA

•

fig 1

TEMPERATURE SCALE

INSTRUCCIONES DE MANEJO Modo De Medir La Temperatura

1. Instale la pila en el instrumento (consúltense los detalles de cambio de pila)

2. Conecte el termómetro (ON).

3. Enchufe el termopar en el tomacorriente.

4. Compruebe que la escala termométrica sea la

correcta.(°C /°F)

5. Compruebe que los tipos de termopar sean los correctos

6. Efectúe las mediciones poniendo la probeta en contacto con el objeto y viendo la lectura en el visualizador.

Cambio De La Escala Termométrica

(°C /°F) Para cambiar la escala termométrica sólo hay que pulsar el botón marcado ‘SCL’ La escala termométrica se modificará de acuerdo a lo mostrado en el lado derecho del visualizador.

Cambio Del Tipo De Termopar

Para cambiar el tipo de termopar, sígase la secuencia siguiente:

1. Desconecte la unidad (OFF).

2. Pulse y mantenga presionado el botón ‘SCL’.

3. Conecte la unidad (ON).

4. Suelte los botones.

MAIN DISPLAY

BATTERY LOW INDICATION

THERMOCOUPLE TYPE

El nuevo tipo de termopar aparecerá en la esquina inferior derecha del visualizador (véase la ilust. 1). Repítanse los pasos anteriores hasta que se muestre el tipo de termopar deseado.

Page 11

MM2000

Cambio De La Pila

Cuando se necesite cambiar la pila, el instrumento indicará ‘BAT LOW’.

Para cambiar la pila, sáquese antes la unidad de la caja exterior. El compartimento de la pila está en la parte posterior del instrumento. Utilizando un destornillador pequeño, empujar hacia atrás con cuidado la lengüeta del compartimento de las pilas. Ahora, el compartimento se podrá abrir izándolo.

Detección De Termopar De Circuito Abierto

Los errores de la probeta se muestran en el visualizador mediante una serie de rayas ‘——–’ acompañadas de la palabra ’INPUT’[ENTRADA] en la parte superior del visualizador. Esto indica o bien que la probeta tiene un error o bien que la temperatura se encuentra fuera del campo.

ESPECIFICACIONES Medioambientales

Régimen de funcionamiento ambiental -30 °C a 50 °C (-21 a 122 °F)

Régimen de temperatura de almacenamiento -40 °C a 60 °C (-40 a 140 °F)

Humedad 0 a 70%, humedad relativa

ELÉCTRICAS Campos De Medición

CENTIGRADE

-200ºC to 1372ºC

-200ºC to 400ºC

-50ºC to 1767ºC

-200ºC to 1300ºC

-200ºC to 1200ºC

-200ºC to 1000ºC

-50ºC to 1767ºC

I/R

Precisión a 23 °C ±0,15% de lectura ±0,2 °C Error de caracterización Menos de 0,05 °C Coeficiente de temperatura 0,01% de lectura/ °C Compensación de los extremos

libres de los dos elementos 0,0075 °C/°C

Resolución 0,1° de autoalcance

-50ºC to 200ºC

hasta 1° sobre 1.000°

FAHRENHEIT

-328ºF to 2501ºF

-328ºF to 752ºF

-58ºF to 3212ºF

-328ºF to 2372ºF

-328ºF to 2192ºF

-328ºF to 1832ºF

-58ºF to 3212ºF

-58ºF to 392ºF

Nota

Los campos fuertes de radiofrecuencia pueden afectar adversamente la precisión de la medición.

Generales

PESO 155 g. (5,47 onzas) DIMENSIONES 130 x 70 x 33 mm PILA PP3 DURACIÓN DE LA PILA 200 horas

Page 12

MM2000

Accessories

A wide variety of thermocouple probes are available for use with this instrument.

Please contact the T.M.E sales office for further advice on probe selection.

Recalibration

It is recommended that the calibration of thermometers is performed annually, you may wish to consider our high accuracy thermocouple simulator for use as a calibration check on this or any other thermocouple instrument.

Accessoires

Il existe une multitude de sondes à thermocouple qui peuvent être utilisées avec cet instrument.

Veuillez prendre contact avec le service commercial de t.M.E. Pour obtenir des conseils sur le choix d’une sonde.

Réétalonnage

Il est recommandé d’étalonner les thermomètres tous les ans. Nous vous recommandons de faire l’acquisition de notre simulateur de thermocouple de haute précision pour vous permettre de vérifier l’étalonnage de ce thermomètre ainsi que de tout autre instrument de mesure à thermocouple.

English

François

Bitte setzen Sie sich mit der T.M.E. Verkaufsabteilung bezüglich weiterer Information über Sondenauswahl in Verbindung.

Eichung

Wir empfehlen, dass eine jährliche Eichung der Thermometer vorgenommen wird und zu diesem Zweck sollten Sie zur Eichungsüberprüfung dieses und anderer ThermoelementenInstrumente unseren Hochpräzisions-Simulator erwägen.

Italiano

Espaneol

Accessori

È disponibile un’ampia gamma di sonde a termocoppia per l’uso con questo strumento.

Rivolgersi all’ufficio vendite T.M.E per ulteriori informazioni sulla selezione della sonda.

Ritaratura

Si consiglia di effettuare annualmente la ritaratura dei termometri. È disponibile a tale scopo la nostra termocoppia simulatrice ad elevata precisione per verificare la taratura di questo o qualsiasi altro strumento a termocoppia.

Accesorios

Hay disponible una amplia variedad de probetas para utilizar con este instrumento.

Rogamos ponerse en contacto con la oficina de ventas de T.M.E para más información acerca de la elección de probetas.

Deutsch

Zubehör

Eine große Auswahl von Thermoelementen-Sonden ist mit diesem Instrument erhältlich.

Recalibración

Se recomienda efectuar una calibración anual de los termómetros. Podría interesarle nuestro simulador de termopar de gran precisión para utilizarlo como verificación de calibración con éste o cualquier otro instrumento de termopar.

Page 13

UNIT 12 MARLETS WAY

GORING BY SEA

WORTHING

WEST SUSSEX

BN12 4HF

TELEPHONE: +44 (0) 1903 700651

FAX: +44 (0) 1903 244307

E-MAIL: [email protected]

WWW.tmelectronics.co.uk

TECHNOLOGY IN TEMPERATURE
