TMC Aquarium V2Bio React, V2Bio React 500 Instructions For Installation And Use Manual

Pellet Reactors

™

ENGLISH ...................................................................................................................................................................................................1

FRANÇAIS

...............................................................................................................................................................................................

DEUTSCH

...............................................................................................................................................................................................15

NEDERLANDS

...............................................................................................................................................................................22

ITALIANO

...............................................................................................................................................................................................29

ESPAÑOL

.................................................................................................................................................................................................36

PORTUGUÊS

...................................................................................................................................................................................

INSTRUCTIONS FOR INSTALLATION AND USE

Important Safety Information - Please Read Carefully

- This unit is designed to be used indoors and is not suitable for any outdoor applications.

- Ensure the V2Bio React is securely installed before operating.

Parts Required for Installation (NOT SUPPLIED)

1. Pump or power filter to supply water to the V2Bio React.

Please Note: Always leave a drip-loop in the pump cable to prevent water running

down the cable and reaching the power source (see picture below).

2. Measuring jug or similar vessel (for filling the V²Bio React with the filter media).

3. Additional connection fittings (depending on individual installation requirements) e.g. flexible tubing.

Aquarium

Typical Installation

Drip-loop

Pellet Reactors

PARTS LIST

1. Filter media inlet plug (order code 5786)

2. Filter media inlet

3. Filter lid (order code 5787)

4. Filter lid O ring - not shown (order code 5788)

5. Water inlet 90° elbow hosetail assembly (order code 5789)

6. Water inlet

7. Water outlet

8. Water outlet fitting (order code 5798)

9. Water outlet pipe assembly (order code 5791)

10. Spare hosetail (order code 5792)

11. Sponge (order code 5793)

12. Water inlet pipe assembly inc flow inductor (order code 5794)

13. Media chamber

14. Diffuser bowl 15 Hanging bracket (order code 5795)

16. Hanger securing screw (order code 5796)

The versatile, compact design of the V2Bio React Pellet Reactor allows it to be installed internally in a sump or aquarium or externally as a stand alone ‘hang-on’ unit.

ASSEMBLY AND INSTALLATION

The V2Bio React Pellet Reactor is supplied almost fully assembled. After unpacking and before installation you must:-

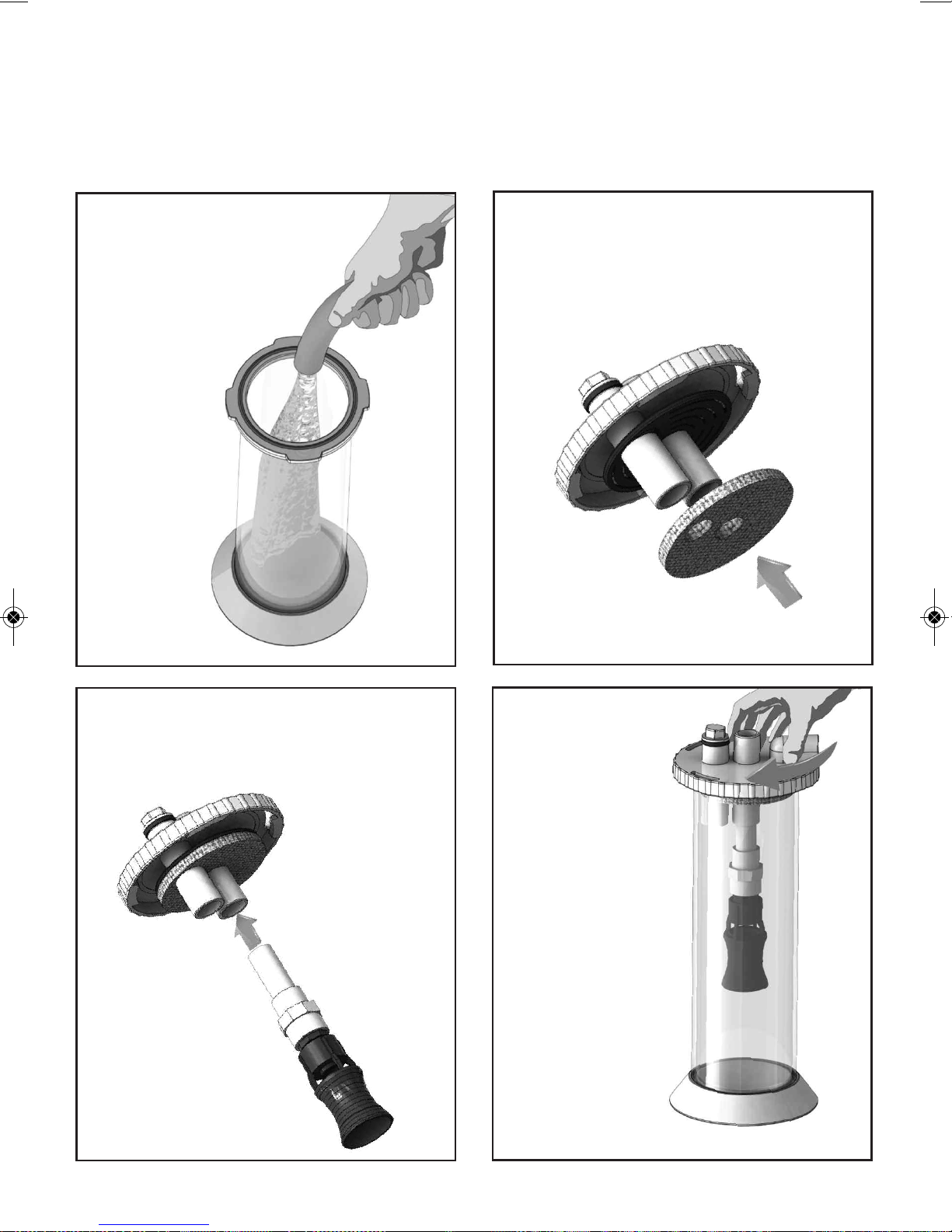

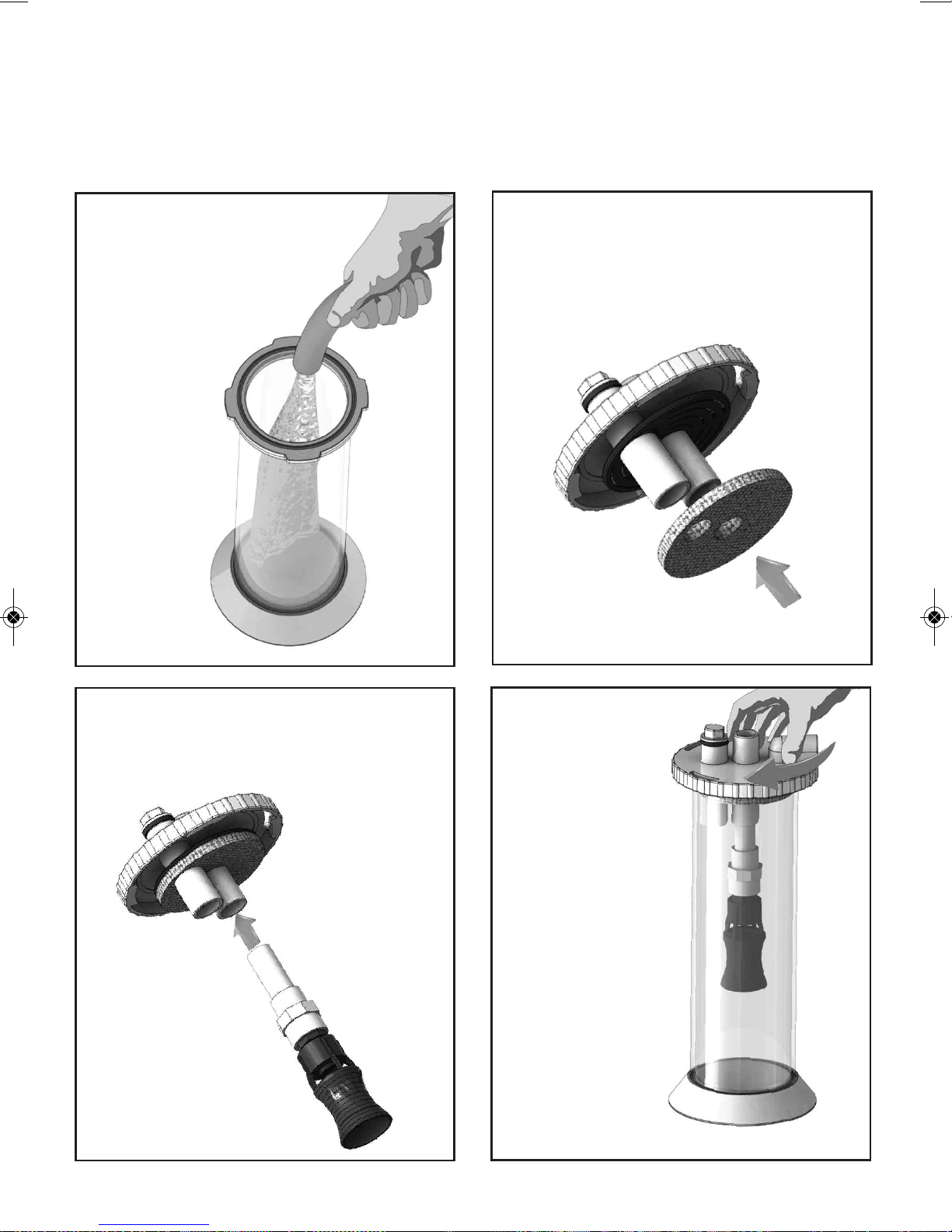

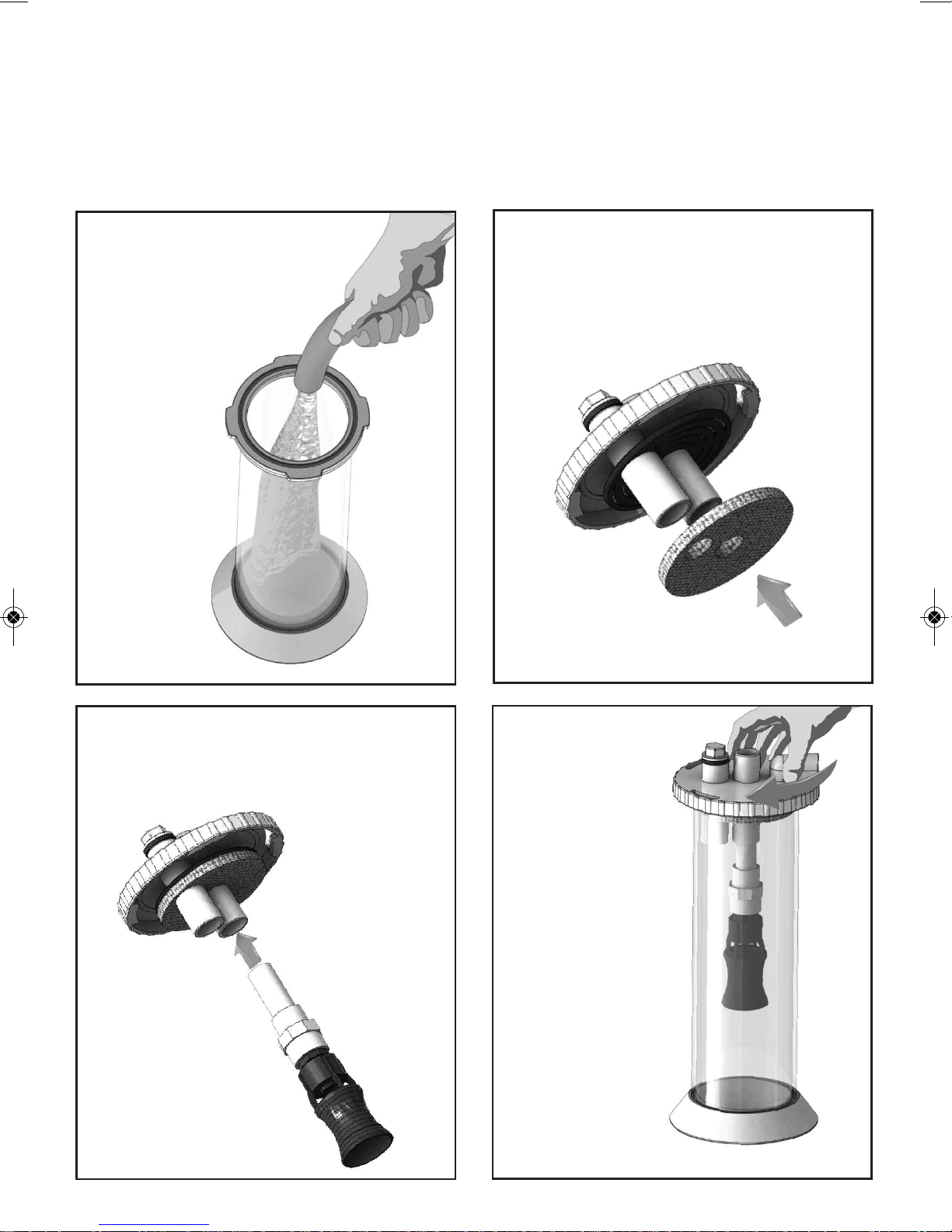

Step 1

Thoroughly rinse the V2Bio React Pellet Reactor with fresh water.

Step 3

Position and secure the water inlet pipe assembly (12).

Step 4

Ensuring that the filter lid ‘O’ ring (4) is correctly positioned, replace the filter lid (3) and securely hand tighten - failure to do so will result in leaks.

Step 2

Locate and correctly position the sponge (11) on the filter lid (3).

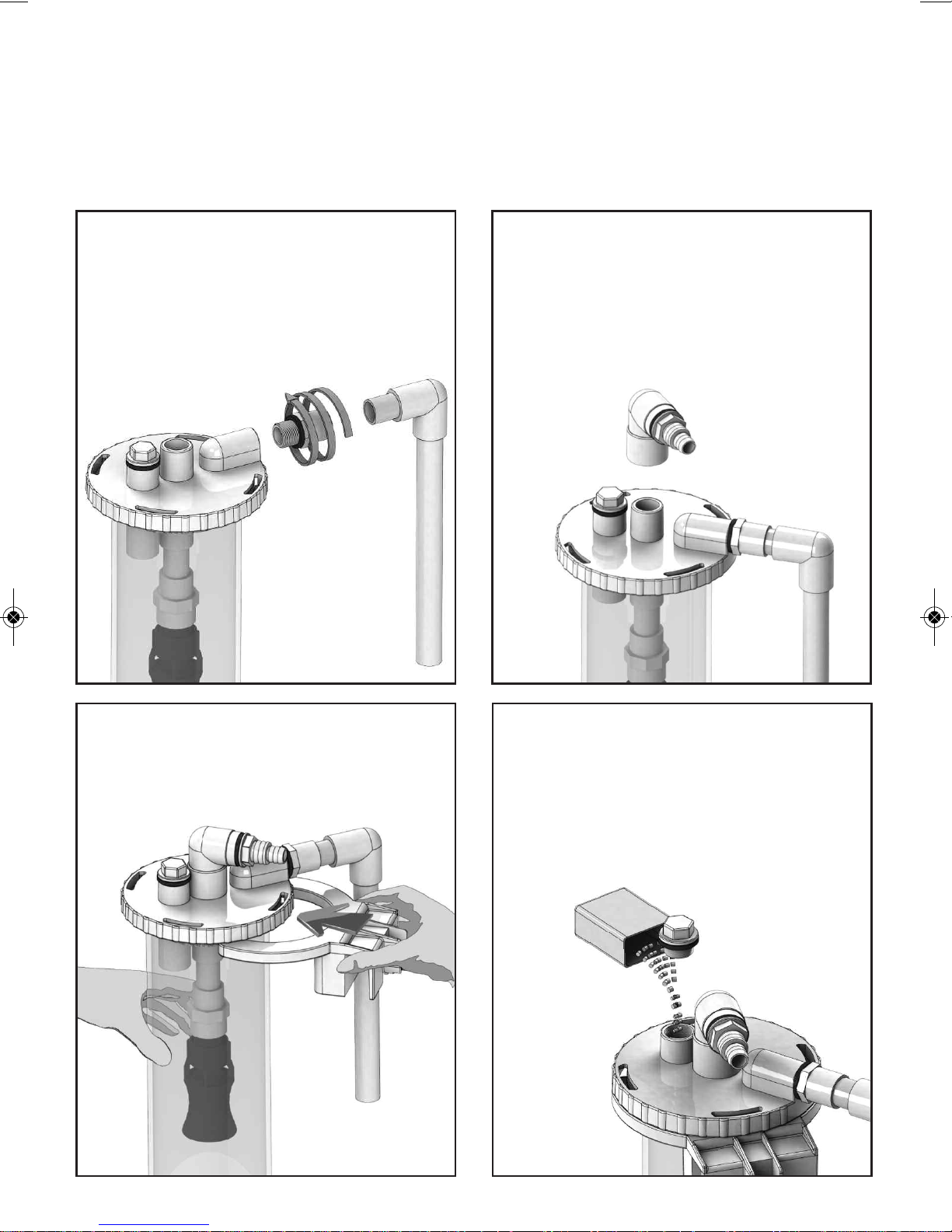

Step 5

Install and securely tighten the water outlet fitting (8) and water outlet pipe assembly (9) - failure to do so will result in leaks.

Step 6

Install and securely tighten the water inlet 90° elbow hosetail assembly (5) - failure to do so will result in leaks.

Step 7

Install the hanging bracket (15) if required.

Step 8

Remove the filter media inlet plug (1) and carefully pour your chosen media into the reactor. Once filled, replace the filter media inlet plug (1) and securely hand tighten - failure to do so will result in leaks.

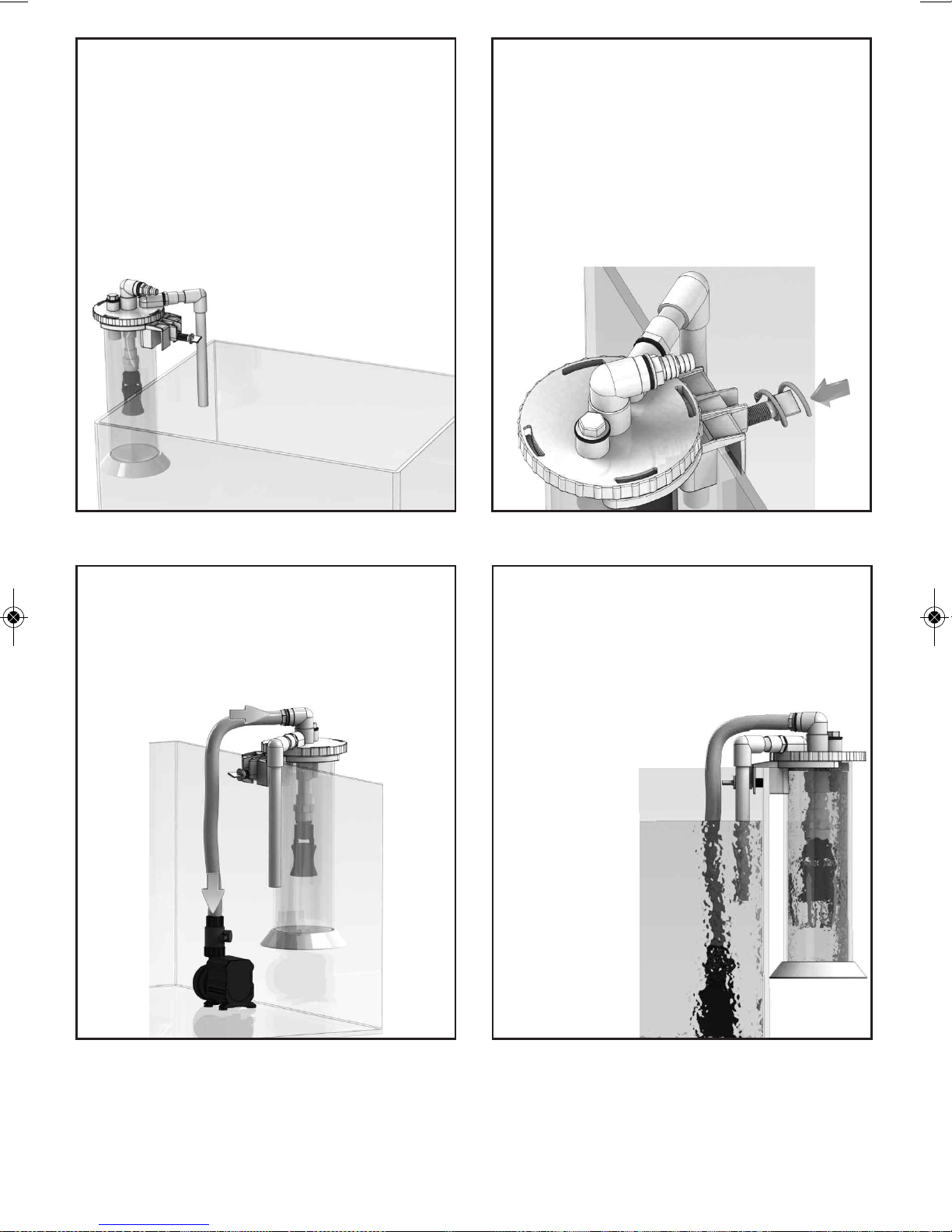

Step 9

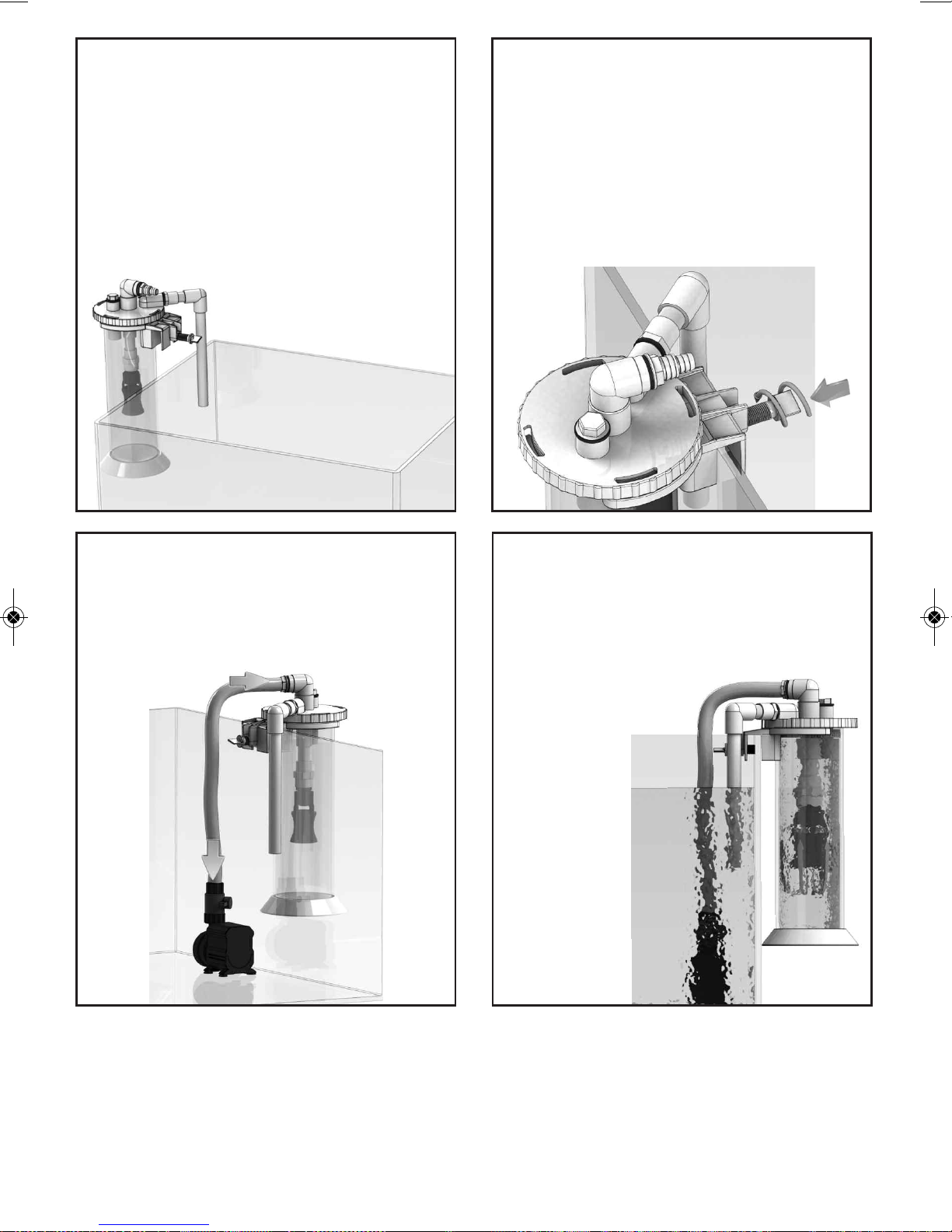

Ensure there is adequate space in or around the aquarium or sump to allow the filter to be securely installed. Make certain you locate the filter in a position where it can easily be connected to the water outlet of your pump or power filter and so that the filtered water leaving the V2Bio React can easily be returned to your aquarium or sump and the filter can be accessed for maintenance and cleaning.

Step 10

If you are hanging the V2Bio React on the side of your aquarium or sump, tighten the hanger securing screw (16), turning in a clockwise direction. Caution: Do not over-tighten the hanger securing screw (16) as this could result in operating problems.

Step 11

Using a suitable length of 16mm flexible hosing (not supplied) connect your pump or power filter to the V2Bio React water inlet (6).

Step 12

Make sure all connections are tightly secured. Switch on your pump/power filter and slowly adjust the water flow on your pump/power filter until the correct flow of water is achieved and your chosen media is fluidizing correctly.

Please note:

It may take a few minutes for the correct fluidising level to be achieved.

Let the filter run for 24-48 hours to establish itself. Once the filter has been established, if required, adjust the water flow on your pump/power filter to ensure the media is fluidising correctly. Failure to do so could result in over-fluidisation of the media and the media being pumped out of the filter and into your aquarium or sump. Please Note: Fluctuations in the water level in your aquarium or sump may affect the fluidising level in your filter. Please ensure the media is always fluidising at the correct level when adding or removing water.

MAINTENANCE

Caution: Always isolate the pump/power filter from the mains electricity before

installing or carrying out any maintenance to the V2Bio React.

The V2Bio React should need very little adjustment and maintenance once set up correctly. However due to factors such as organics, detritus, and in marine aquariums, the salt and calcium levels it is common for deposits to build up in and around the filter and therefore it is recommended that the filter is cleaned periodically.

1. To operate efficiently, the filter must be in use 24 hours a day.

2. Make sure all connections are tightly secured.

3. Check regularly if filter is functioning properly and the media is fluidising at the correct level.

4. Ensure the water inlet 90° elbow hosetail assembly (5) and the water outlet pipe assembly (9) are clean and free of blockages.

5. Clean your pump or power filter regularly to ensure it does not become clogged with debris or detritus (refer to pump/power filter instructions for full maintenance instructions).

6. When carrying out routine maintenance ensure that the filter lid O ring (4) is correctly positioned and free from any dirt, detritus, salt and/or calcium deposits. Failure to do so could result in leaks.

USEFUL TIP: During routine maintenance it is advisable to ensure that the filter lid O ring (4) is checked for any signs of degradation and replaced accordingly. Spares are available from your local stockist (part no 5788).

USEFUL TIP: For optimum results we recommend that the fluidising media is replaced or topped up as required, for example if there is a build up of dirt or detritus or if media is lost through over-fluidisation.

TROUBLE SHOOTING

Problem: The filter media is not fluidising correctly.

1. Possible Cause: Water flow rate to the filter is incorrect. Solution: Adjust water flow to the filter accordingly.

2. Possible Cause: Pump/power filter is not plugged in or is not operating correctly. Solution: Refer to the instructions supplied with your pump/power filter.

3. Possible Cause: Air is trapped inside the filter Solution: Switch off your pump/power filter. Wait for a few minutes for the air to escape and the media to settle to the bottom of the filter and then switch the pump or power filter back on and adjust the water flow accordingly.

4. Possible Cause: Water inlet (6), water inlet 90° elbow hosetail assembly (5), water outlet (7) or water outlet pipe assembly (9) is blocked. Solution: Check for blockage and clean accordingly.

5. Possible Cause: The filter media needs replacing.

Solution: Replace filter media accordingly.

PLEASE READ CAREFULLY

IF USING THIS UNIT WITH PHOSPHATE REMOVING MEDIA

1. If using phosphate removing media we highly recommend that it is GENTLY rinsed before use to remove excess dust etc.

2. Please Note: The water flow to the filter must be carefully adjusted to ensure that the phosphate removing media is not being fluidised too vigorously and that the media is only gently fluidised. Failure to do so could result in over-abrasion of the phosphate removing media and fine particles or dust being passed into the aquarium or sump.

3. Check regularly that the filter is functioning properly and the phosphate removing media is being fluidised correctly i.e not too vigorously, and that the phosphate removing media is not clumping together.

4. Replace phosphate removing media according to instructions provided with the media.

INSTALLATION ET MODE D’EMPLOI

Notice de sécurité importante – Veuillez lire attentivement

- Cette unité est conçue pour usage dans un endroit couvert et ne convient pas pour les applications en plein air.

- Veillez à ce que le V2Bio React soit installé en toute sécurité avant de l’utiliser.

Pièces nécessaires pour l’installation (non fournies)

1. Pompe ou filtre électrique pour alimenter le V2Bio React en eau.

NB :Veillez toujours à ce qu’il y ait une boucle d’égouttement dans le câble de la pompe pour éviter que l’eau ne coule le long du câble jusqu’à la source d’électricité (voir l’illustration ci-dessous).

2. Récipient gradué (pour remplir le V2Bio React du matériau filtrant).

3. Raccords supplémentaires (selon les besoins de l’installation individuelle), par exemple un

conduit flexible.

Réacteur à Pellets

Installation typique

Boucle

d’égouttement

Aquarium

1. Bouchon d'entrée du milieu filtrant (code de commande 5786)

2. Entrée du milieu filtrant

3. Couvercle du filtre (code de commande 5787)

4. Joint torique du couvercle du filtre – non représenté (code de commande 5788)

5. Embout coudé à 90° pour l'entrée d'eau (code de commande 5789)

6. Entrée d'eau

7. Sortie d'eau

8. Raccord de sortie d'eau (code de commande 5798)

9. Ensemble tuyau de sortie d'eau (code de commande 5791)

10. Embout de rechange (code de commande 5792)

11. Eponge (code de commande : 5793)

12. Ensemble tuyau d'entrée d'eau avec inducteur de débit (code de commande 5794)

13. Chambre à milieu

14. Cylindre diffuseur

15. Support d'accrochage (code de commande 5795)

16. Vis de fixation du dispositif d'accrochage (code de commande 5796)

NOMENCLATURE

Grâce à son design polyvalent et compact, le réacteur à pellets V2Bio React peut être installé aussi bien à l'intérieur, dans un puisard ou un aquarium, qu'à l'extérieur, en tant qu'appareil "suspendu" autonome.

MONTAGE ET INSTALLATION

Le réacteur à pellets V2Bio React est livré presque entièrement monté. Après le déballage et avant l'installation de l'appareil, veuillez suivre les recommandations suivantes :-

Etape 1

Rincez soigneusement le réacteur à pellets V2Bio React à l'eau douce.

Etape 3

Positionnez et fixez l'ensemble tuyau d'entrée d'eau (12).

Etape 4

En vous assurant que le joint torique du couvercle du filtre (4) est correctement positionné, réinstallez le couvercle du filtre (3) et serrez-le fermement à la main. Le nonrespect de cette consigne entraînera des fuites.

Etape 2

Situez et positionnez correctement l'éponge (11) sur le couvercle du filtre (3).

Etape 5

Installez et serrez fermement le raccord de sortie d'eau (8) et l'ensemble tuyau de sortie d'eau (9). Le non-respect de cette consigne entraînera des fuites.

Etape 6

Installez et serrez fermement l'embout coudé à 90° pour l'entrée d'eau (5). Le non-respect de cette consigne entraînera des fuites.

Etape 7

Installez le support d'accrochage (15), si nécessaire.

Etape 8

Retirez le bouchon d'entrée du milieu filtrant (1) et versez soigneusement votre milieu choisi dans le réacteur. Une fois le remplissage terminé, réinstallez le bouchon d'entrée du milieu filtrant (1) et serrez

fermement à la main.

Le non-respect de

cette consigne

entraînera des fuites.

Etape 9

Assurez-vous qu'il y a suffisamment d'espace dans l'aquarium ou le puisard ou autour de ceux-ci pour permettre au filtre d'être installé en toute sécurité. Assurez-vous de placer le filtre dans une position dans laquelle il peut être facilement relié à la sortie d'eau de votre pompe ou de votre filtre d'alimentation et afin que l'eau filtrée sortant du V2Bio React puisse facilement retourner dans votre aquarium ou

votre puisard et que vous puissiez accéder facilement au filtre pour l'entretien et le

nettoyage.

Etape 10

Si vous accrochez le V2Bio React sur le côté de votre aquarium ou de votre puisard, serrez la vis de fixation du dispositif d'accrochage (16) en tournant dans le sens horaire. Attention : Ne serrez pas trop la vis de fixation du dispositif d'accrochage (16), car cela pourrait entraîner des problèmes de fonctionnement.

Etape 11

En utilisant une longueur appropriée de tuyau flexible de 16 mm (non fourni), raccordez votre pompe ou votre filtre d'alimentation à l'entrée d'eau (6) du V2Bio React.

Etape 12

Assurez-vous que tous les raccordements sont correctement serrés. Allumez votre pompe/filtre d'alimentation et ajustez progressivement le débit d'eau sur votre pompe/filtre d'alimentation jusqu'à obtenir le débit d'eau approprié et jusqu’à ce que votre milieu choisi soit correctement fluidisé.

Remarque :

Plusieurs minutes pourront être nécessaires pour atteindre le niveau de fluidification approprié.

Laissez le filtre fonctionner pendant 24 à 48 heures afin qu'il s'établisse. Une fois que le filtre s'est établi, si nécessaire, ajustez le débit d'eau sur votre pompe/filtre d'alimentation pour vous assurer que le milieu est correctement fluidisé. Le non-respect de cette consigne pourrait entraîner une surfluidification du milieu et aspirer celui-ci hors du filtre et dans votre aquarium ou puisard. Remarque : Les fluctuations du niveau d'eau dans votre aquarium ou votre puisard pourraient affecter le niveau de fluidification dans votre filtre. Veillez à ce que le milieu soit toujours fluidisé au niveau approprié lorsque vous ajoutez ou enlevez de l'eau.

ENTRETIEN

Attention : Isolez toujours la pompe/le filtre d'alimentation du courant du

secteur avant d'installer ou d'effectuer le moindre entretien sur le V2Bio React.

Les réacteurs V2Bio React ne nécessitent qu’un très faible degré de réglage et d’entretien une fois qu’ils ont été configurés correctement. Toutefois, en raison de certains facteurs, comme les matières organiques, les détritus et les niveaux de sel et de calcium (dans le cas des aquariums marins), il est courant que les dépôts s’accumulent dans et autour du filtre et il est donc recommandé de nettoyer périodiquement le filtre.

1. Pour un fonctionnement efficace, le filtre doit être utilisé 24 heures sur 24.

2. Assurez-vous que toutes les connexions sont bien sécurisées.

3. Vérifiez régulièrement que le filtre fonctionne correctement et que la fluidisation du matériau se produit au niveau qui convient.

4. Assurez-vous que l'embout coudé à 90° pour l'entrée d'eau (5) et l'ensemble tuyau de sortie d'eau (9) sont propres et exempts de blocages.

5. Nettoyez votre pompe ou filtre électrique régulièrement pour veiller à ce qu’il ne se colmate pas avec les débris ou détritus (voir la notice de la pompe/filtre électrique pour les instructions de maintenance complètes).

6. Lorsque vous effectuez un entretien de routine, vérifiez que le joint torique du couvercle du filtre (6) est positionné correctement et qu’il est libre de saleté, détritus, dépôts salins et/ou calcaires, pour éviter le risque de fuite.

CONSEIL UTILE : Pendant l’entretien de routine, il est conseillé de vérifier le joint torique du couvercle du filtre (4) pour détecter les signes éventuels de dégradation et de le remplacer si besoin est. Des pièces de rechange sont disponibles auprès de votre distributeur local (pièce n° 5788).

CONSEIL UTILE : Pour obtenir des résultats optimum, nous recommandons que le matériau fluidisant soit remplacé ou mis à niveau selon les besoins, par exemple s’il y a une accumulation de saleté ou de détritus ou si le matériau est perdu en raison d’une surfluidisation.

DEPISTAGE DE PANNES

Problème : Le matériau du filtre n’est pas fluidisé correctement.

1. Cause possible : Le débit d’eau vers le filtre n’est pas correct. Solution : Ajustez le débit d’eau en conséquence.

2. Cause possible : La pompe/le filtre électrique n’est pas branchée ou ne fonctionne pas correctement. Solution : Voir les instructions fournies avec votre pompe/filtre électrique.

3. Cause possible : Air coincé à l’intérieur du filtre Solution : Mettez votre pompe/filtre électrique à l’arrêt. Attendez quelques minutes que l’air s’échappe et que le matériau se stabilise au fond du filtre, puis remettez la pompe ou le filtre électrique en marche et ajustez le débit d’eau en conséquence (14).

4. Cause possible : L'entrée d'eau (6), l'embout coudé à 90° pour l'entrée d'eau (5), la sortie d'eau (7) ou l'ensemble tuyau de sortie d'eau (9) est bloqué(e). Solution : Vérifiez la présence éventuelle de blocages et nettoyez en conséquence.

5. Cause possible : Le matériau filtrant doit être remplacé.

Solution : Remplacez le matériau filtrant en conséquence.

VEUILLEZ LIRE SOIGNEUSEMENT SI VOUS UTILISEZ CETTE UNITE AVEC UN MATERIAU SUPPRESSEUR DE PHOSPHATE

1. Si vous utilisez un matériau suppresseur de phosphate, nous vous recommandons vivement de le rincer doucement avant usage pour supprimer les surplus de poussière etc.

2. NB : Le débit d’eau au filtre doit être réglé avec soin pour veiller à ce que le matériau suppresseur de phosphate ne soit pas fluidisé trop vigoureusement et à ce que le matériau soit uniquement fluidisé doucement. A défaut, il pourrait y avoir une surabrasion du matériau suppresseur de phosphate et il se peut que de fines particules ou de la poussière entre dans l’aquarium ou le réservoir.

3. Vérifiez régulièrement que le filtre fonctionne correctement et que le matériau suppresseur de phosphate est fluidisé correctement, c’est-à-dire pas trop vigoureusement et que le matériau suppresseur de phosphate ne se regroupe pas.

4. Remplacez le matériau suppresseur de phosphate selon les instructions fournies avec le matériau.

INSTALLATIONS-UND

GEBRAUCHSANLEITUNG

Wichtige Sicherheitshinweise – Bitte sorgfältig durchlesen!

- Das Gerät ist ausschließlich zur Verwendung im Innern von Gebäuden entworfen und eignet sich nicht zum Einsatz im Freien.

- Stellen Sie vor der Inbetriebnahme des V2Bio React-Reaktors sicher, dass das Gerät sicher installiert ist.

Zur Installation erforderliche Teile (nicht mitgeliefert)

1. Pumpe oder Leistungsfilter zur Wasserzufuhr zum V2Bio React-Reaktors.

Bitte beachten: Verlegen Sie das Netzkabel zur Pumpe immer mit einer Tropfschleife um zu verhindern, dass Wasser am Kabel hinunter laufen und in die Netzsteckdose eindringen kann (siehe folgende Abbildung).

2. Messbecher oder ähnlicher Behälter (zum Befüllen des V²Bio React-Reaktors mit dem

Filtermedium).

3. Zusätzliche Anschlußarmaturen (abhängig von den individuellen Einbauanforderungen), z.B.

flexible Schläuche.

Aquarium

Typische Installation

Tropfschleife

Pellet-Reaktor

1. Filtermittel-Einlassstopfen (Bestellnummer 5786)

2. Filtermittel-Einlass

3. Filterdeckel (Bestellnummer 5787)

4. O-Ring für Filterdeckel – nicht abgebildet (Bestellnummer 5788)

5. Wassereinlass-Rohrstutzen mit 90°-Winkelstück (Bestellnummer 5789)

6. Wassereinlass

7. Wasserauslass

8. Wasserauslass-Armatur (Bestellnummer 5798)

9. Wasserauslass-Rohrleitung (Bestellnummer 5791)

10. Ersatz-Rohrstutzen (Bestellnummer 5792)

11. Schwamm (Bestellnummer 5793)

12. Wassereinlass-Rohrleitung mit Flussinduktor (Bestellnummer 5794)

13. Filtermittelkammer

14. Diffusionsgefäß 15 Aufhängung (Bestellnummer 5795)

16. Sicherungsschraube für Aufhängung (Bestellnummer 5796)

TEILLISTE

Das vielseitige, kompakte Design des Pellet-Reaktors V2Bio React ermöglicht die Installation unter Wasser im Teich bzw. Aquarium oder allein stehend bzw. aufgehängt von außen.

ZUSAMMENBAU UND INSTALLATION

Der Pellet-Reaktor V2Bio React wird in fast vollständig vormontiertem Zustand geliefert. Vorbereitende Maßnahmen vor der Installation:

Schritt 1

Den Reaktor gründlich mit frischem Wasser durchspülen.

Schritt 3

Die Wassereinlass-Rohrleitung (12) platzieren und sichern.

Schritt 4

Stellen Sie sicher, dass der O-Ring (4) des Filterdeckels korrekt eingesetzt ist. Setzen Sie den Filterdeckel (3) auf und drehen Sie ihn handfest zu. Andernfalls ist mit Undichtigkeiten zu rechnen.

Schritt 2

Den Schwamm (11) greifen und in der richtigen Position am Filterdeckel (3) platzieren.

Schritt 5

Installieren Sie die Wasserauslass-Armatur (8) und die Wasserauslass-Rohrleitung (9) und ziehen Sie sie gut fest. Andernfalls ist mit Undichtigkeiten zu rechnen.

Schritt 6

Installieren Sie den WassereinlassRohrstutzen mit 90°-Winkelstück (5) und ziehen Sie ihn gut fest. Andernfalls ist mit Undichtigkeiten zu rechnen.

Schritt 7

Installieren Sie die Aufhängung (15), falls erforderlich.

Schritt 8

Entfernen Sie den FiltermittelEinlassstopfen (1) und schütten Sie das Filtermittel vorsichtig in den Reaktor. Setzen Sie nach dem Einfüllen den Filtermittel-Einlassstopfen (1) wieder auf

und drehen Sie ihn

handfest zu.

Andernfalls ist

mit Undichtigkeiten

zu rechnen.

Schritt 9

Lassen Sie ausreichend Platz im Aquarium oder Teich (bzw. drum herum), damit der Filter sicher installiert werden kann. Wählen Sie die Position des Filters so, dass er problemlos an den Wasser auslass der Pumpe (oder des Filters mit Pumpe) angeschlossen werden kann und das aus dem V2Bio React austretende, gefilterte Wasser leicht zum Aquarium oder Teich zurück fließen kann;

außerdem muss der Filter für

Wartung und Reinigung

leicht zugänglich sein.

Schritt 10

Bei seitlicher Befestigung am Aquarium oder Teich müssen Sie die Sicherungsschraube der Aufhängung (16) im Uhrzeigersinn festziehen. Achtung: Überdrehen Sie die Sicherungsschraube der Aufhängung (16) nicht. Dies könnte zu Betriebsproblemen führen.

Schritt 11

Schließen Sie Ihre Pumpe bzw. Filterpumpe mit einem 16-mm-Schlauch in geeigneter Länge (nicht mitgeliefert) am Wassereinlass (6) an.

Schritt 12

Vergewissern Sie sich, dass alle Verbindungen fest sitzen. Schalten Sie die Pumpe bzw. Filterpumpe ein und verändern Sie nach und nach den Wasserdurchfluss an der Pumpe bzw. Filterpumpe, bis der richtige Wasserdurchfluss erreicht ist und das gewählte Filtermittel korrekt benetzt wird.

Wichtiger Hinweis: Es kann

einige Minuten dauern, bis das Filtermittel ausreichend benetzt ist.

Lassen Sie den Filter 24 bis 48 Stunden lang unverändert laufen. Sobald der Filter sich normalisiert hat, können Sie den Wasserdurchfluss an der Pumpe bzw. Filterpumpe nachregeln, um sicherzustellen, dass das Mittel korrekt benetzt wird. Andernfalls kann es zur übermäßigen Tränkung des Mittels kommen, sodass dieses aus dem Filter und in das Aquarium oder den Teich geschwemmt wird. Hinweis: Ein schwankender Wasserstand im Aquarium oder Teich kann die Benetzung des Filters beeinträchtigen. Vergewissern Sie sich, dass das Mittel stets ausreichend benetzt wird, wenn Sie Wasser hinzufügen oder entnehmen.

WARTUNG

Achtung: Trennen Sie die Pumpe bzw. Filterpumpe immer vom Stromnetz, bevor

Sie Installations- oder Wartungsarbeiten am Gerät durchführen.

Der V2Bio React-Reaktor sollte nach seiner ordnungsgemäßen Einrichtung nur sehr kleine Einstellungen und einen geringen Wartungsaufwand erfordern. Aufgrund von Faktoren wie organischer Verunreinigung, Abfallmaterial sowie Salz- und Kalziumgehalt bei Seewasseraquarien sammeln sich jedoch häufig Ablagerungen im und um den Filter herum an. Daher ist es empfehlenswert, den Filter regelmäßig zu reinigen.

1. Zur Gewährleistung seines effizienten Betriebs muss der Filter rund um die Uhr verwendet werden.

2. Alle Anschlüsse müssen fest angezogen sein.

3. Prüfen Sie regelmäßig die korrekte Funktion des Filters und die richtige Medienfluidisierung auf dem entsprechenden Niveau.

4. Sorgen Sie stets dafür, dass der Wassereinlass-Rohrstutzen mit 90°-Winkelstück (5) und die Wasserauslass-Rohrleitung (9) sauber und nicht verstopft sind.

5. Reinigen Sie Ihre Pumpe oder Ihren Leistungsfilter regelmäßig um sicherzustellen, dass sie/er nicht durch Abfallmaterial verstopft wird. (Die ausführliche Wartungsanleitung finden Sie in der Pumpen-/Leistungsfilteranleitung.)

6. Bei der Durchführung der Routinewartung ist sicherzustellen, dass der O-Ring des Filterdeckels (4) richtig positioniert und frei von Verschmutzung, Abfallmaterial sowie Salz- und/oder Kalziumablagerungen ist. Anderenfalls könnten Sie hier eine Leckstelle haben!

NÜTZLICHER TIPP: Bei der Routinewartung empfiehlt es sich, den O-Ring des Filterdeckels (4) auf Anzeichen von Abnutzung zu prüfen und bei Bedarf auszutauschen. Ersatzteile sind von Ihrem lokalen Händler erhältlich (Teil Nr. 5788).

NÜTZLICHER TIPP: Zum Erzielen optimaler Ergebnisse empfehlen wir, das Fluidisierungsmedium nach Bedarf auszutauschen oder auszufüllen, beispielsweise bei Ansammlung von Verschmutzung oder Abfallmaterial oder Verlust des Mediums durch übermäßige Fluidisierung.

FEHLERSUCHE

Problem: Das Filtermedium ist nicht richtig fluidisiert.

1. Mögliche Ursache: Die Wasserflussrate zum Filter ist nicht korrekt. Lösung: Wasserfluss zum Filter entsprechend einstellen.

2. Mögliche Ursache: Der Netzstecker der Pumpe bzw. des Leistungsfilters ist nicht in die Steckdose gesteckt oder die Pumpe bzw. der Leistungsfilter funktioniert nicht ordnungsgemäß. Lösung: Lesen Sie in der Anleitung für Ihre Pumpe bzw. Ihren Leistungsfilter nach.

3. Mögliche Ursache: Luft ist im Innern des Filters gefangen. Lösung: Schalten Sie die Pumpe bzw. den Leistungsfilter aus. Warten Sie ein paar Minuten, bis die Luft entwichen ist und sich das Medium auf dem Filterboden abgesetzt hat. Schalten Sie dann die Pumpe bzw. den Leistungsfilter ein und stellen Sie das Wasserfluss entsprechend ein.

4. Mögliche Ursache: Wassereinlass (6), Wassereinlass-Rohrstutzen mit 90°-Winkelstück (5), Wasserauslass (7) oder Wasserauslass-Rohrleitung (9) verstopft. Lösung: Auf Verstopfung prüfen und bei Bedarf reinigen.

5. Mögliche Ursache: Das Filtermedium muss ausgetauscht werden. Lösung: Das Filtermedium entsprechend austauschen.

BITTE SOR

FÄ

TIG

LESEN,

LLS DIESES G

T M

IT EINEM

EDIU

OSPH

ATENTFER

VER

WENDET

WIR

Verwendu

ng eines Me

dium

s zur

Pho

sph

atentfernung empfehlen wir Ihnen dringend,

das Medium

or se

inem

Geb

auch

orsichtig abzuspülen, um überschüssigen Staub usw.

zu entf

nen.

itte b

each

ten

: Der Wasserfluss zum Filter muss sorgfältig eingestellt werden um

sicherzustellen,

dass das Medium zur Phosphatentfernung nicht zu stark fluidisiert wird.

Das Medium nur v

orsichtig fluidisieren! Wenn Sie das nicht beachten, könnte das

Medium

zur Phosphatentfernung überm

äßig abgetragen werden, und feine Partikeln

oder Staub könnte(

in Ihr Aquarium oder Ihren Sumpf gepumpt werden.

Prüfen Sie regelm

äßig die kor

rekte Funktionsweise des Filters und angemessene Fluidisierung des Mediums zur Phosphatentfernung (d.h. nicht übermäßig fluidisiert). Prüfen Sie außerdem, dass das Medium zur Phosphatentfernung nicht verklumpt ist.

Wechseln Sie das Medium zur Phosphatentfernung entsprechend der dem Medium beiliegenden Anleitung.

Aquarium

Gebruikelijke installatie

Druiplus

Pellet Reactor

AANWIJZINGEN VOOR INSTALLATIE EN GEBRUIK

Belangrijke veiligheidsinformatie – Lees dit aandachtig

- Dit toestel is ontworpen voor gebruik binnenshuis en is niet geschikt voor toepassingen buiten.

- Controleer of de V2Bio React stevig vastzit voordat u deze in werking zet.

Onderdelen nodig voor installatie (niet meegeleverd)

1. Pomp of turbofilter om water aan het V2Bio React te leveren.

Merk op: zorg steeds voor een ‘druiplus’ in de pompkabel om te verhinderen dat er water langs de kabel naar beneden loopt tot bij de voedingseenheid (zie onderstaande afbeelding).

2. Maatbeker of dergelijke (voor het vullen van het V²Bio React met de filtermedia).

3. Extra fittings voor aansluiting (afhankelijk van de individuele installatievereisten), bijvoorbeeld

flexibele buis.

1. Dop vulopening filtermedium (bestelnummer 5786)

2. Vulopening filtermedium

3. Deksel filter (bestelnummer 5787)

4. O-ring deksel filter (niet zichtbaar) (bestelnummer 5788)

5. Kniestuksamenstel voor watertoevoerslang (bestelnummer 5789)

6. Watertoevoer

7. Waterafvoer

8. Fitting waterafvoer (bestelnummer 5798)

9. Pijpsamenstel waterafvoer (bestelnummer 5791)

10. Reserve-aansluitstuk voor slang (bestelnummer 5792)

11. Sponsje (bestelnummer 5793)

12. Pijpsamenstel watertoevoer incl. stromingsinductor (bestelnummer 5794)

13. Reactiekamer filtermedium

14. Verspreider 15 Ophangbeugel (bestelnummer 5795)

16. Bevestigingsschroef ophangbeugel (bestelnummer 5796)

ONDERDELENLIJST

Dankzij het vernuftige en compacte ontwerp kan de V2Bio React Pellet Reactor zowel in een pompbak of aquarium worden geïnstalleerd als aan de buitenzijde worden opgehangen.

MONTAGE EN INSTALLATIE

De V2Bio React Pellet Reactor wordt bijna volledig geassembleerd geleverd. Na het uitpakken en voor het installeren dient u het volgende te doen:

Stap 1

Spoel de V2Bio React Pellet Reactor met vers water.

Stap 3

Breng het pijpsamenstel voor de watertoevoer (12) aan en bevestig het.

Stap 4

Let erop dat de O-ring (4) van het filterdeksel goed is geplaatst, doe het filterdeksel (3) weer op de reactor en draai het goed vast.

Stap 2

Neem het sponsje (11) en plaats het op het filterdeksel (3) zoals aangegeven.

Stap 5

Let erop dat de O-ring (4) van het filterdeksel goed is geplaatst, doe het filterdeksel (3) weer op de reactor en draai het goed vast.

Stap 6

Monteer het kniestuksamenstel (5) voor de watertoevoerslang en draai dit goed aan – indien dit niet gebeurt, kan dit tot lekkage leiden.

Stap 7

Installeer, indien noodzakelijk, de ophangbeugel (15).

Stap 8

Verwijder de dop (1) van de vulopening voor filtermedium en giet de gekozen media voorzichtig in de reactor. Doe de dop (1) van de vulopening voor filtermedium weer op de reactor als deze is gevuld en draai hem goed vast – indien

dit niet gebeurt, kan

dit tot lekkage

leiden.

Stap 9

Zorg ervoor dat er voldoende ruimte in of rond het aquarium of de pompbak is om de filter goed te kunnen installeren. Zorg ervoor dat u de filter zodanig plaatst dat deze gemakkelijk op de wateruitlaat van uw pomp of elektrische filter kan worden aangesloten en dat het gefilterde water dat uit de V2Bio React stroomt gemakkelijk kan worden teruggeleid naar uw aquarium of pompbak en

dat de filter gemakkelijk

toegankelijk is voor

onderhoud en reiniging.

Stap 10

Als u de V2Bio React met de ophangbeugel aan de zijkant van het aquarium of de pompbak ophangt, dient u de bevestigingsschroef (16) goed aan te draaien (met de wijzers van de klok mee). Waarschuwing: Draai de bevestigingsschroef (16) niet te strak aan, aangezien dit problemen kan veroorzaken.

Stap 11

Breng een stuk slang met een doorsnede van 16mm (niet meegeleverd) en van een geschikte lengte aan tussen de pomp of het pompfilter en de watertoevoer (6) van de V2Bio React.

Stap 12

Controleer of alle verbindingen goed bevestigd zijn. Schakel de pomp/elektrische filter in en stel de stroomsnelheid van uw pomp/elektrische filter in op de juiste waarde zodat uw gekozen reactormedium goed fluïdiseert. Attentie: Het kan enige minuten duren voordat de juiste fluïdisatie wordt bereikt.

Laat de filter gedurende 24-48 uur lopen tot deze zich heeft gestabiliseerd. Nadat de filter zich heeft gestabiliseerd, kunt u de stroomsnelheid van uw pomp/elektrische filter indien nodig aanpassen om ervoor te zorgen dat het medium goed wordt gefluïdiseerd. Indien u de stroomsnelheid niet bijstelt, kan dit leiden tot overmatige fluïdisatie van het medium, waardoor medium uit de filter en in uw aquarium of pompbak wordt gepompt. Attentie: Variaties in het waterniveau van uw aquarium of pompbak kunnen van invloed zijn op het fluïdisatieniveau in uw filter. Zorg ervoor dat het medium altijd op de juiste fluïdisatiewaarde wordt ingesteld als u water toevoegt of verwijdert.

ONDERHOUD

Voorzichtig: Trek altijd de stekker van de pomp uit het stopcontact voordat u de

V2Bio React installeert of onderhoud pleegt.

V2Bio React vereisen slecht weinig aanpassing en onderhoud zodra ze correct zijn ingesteld. Omwille van factoren zoals organisch materiaal, afvalmateriaal en in zee-aquaria het zout- en kalkgehalte, is het gebruikelijk dat zich afzettingen in en rond het filter opbouwen en bijgevolg wordt het aanbevolen dat het filter regelmatig wordt schoongemaakt.

1. Om efficiënt te kunnen werken moet het filter 24 uur per dag gebruikt worden.

2. Zorg ervoor dat alle aansluitingen stevig vastzitten.

3. Controleer regelmatig of het filter correct functioneert en de media op het correcte niveau fluïdiseert.

4. Zorg ervoor dat het kniestuksamenstel (5) voor de watertoevoerslang en het pijpsamenstel (9) voor de waterafvoer schoon zijn en niet verstopt.

5. Maak uw pomp of turbofilter regelmatig schoon om ervoor te zorgen dat het niet verstopt raakt met vuil of afval (raadpleeg de pomp/turbofilterinstructies voor volledige onderhoudsinstructies).

6. Wanneer u routine-onderhoud uitvoert dient u ervoor te zorgen dat de O-ring afdichting van het filterdeksel (4) correct gepositioneerd is en vrij is van vuil, afval, zouten/of kalkafzettingen. Als u dit niet doet kan dit lekkage tot gevolg hebben.

NUTTIGE TIP: tijdens het routine-onderhoud wordt het aangeraden ervoor te zorgen dat de O-ring afdichting van het filterdeksel (4) gecontroleerd wordt op tekenen van degradatie en dienovereenkomstig vervangen wordt. Reserve-onderdelen zijn verkrijgbaar van uw plaatselijke verdeler (onderdeelnr. 5788).

NUTTIGE TIP: voor optimale resultaten raden we aan de fluïdiserende media te vervangen of als nodig aan te vullen, bijvoorbeeld wanneer er een ophoping is van vuil of afval, of indien media verloren is gegaan door overfluïdisatie.

PROBLEEMOPLOSSING

Probleem: de filtermedia fluïdiseert niet correct.

1. Mogelijke oorzaak: de waterstromingssnelheid naar het filter is niet correct. Oplossing: pas de waterstroom dienovereenkomstig op het filter aan.

2. Mogelijke oorzaak: de pomp/turbofilter zit niet in het stopcontact of werkt niet correct. Oplossing: raadpleeg de instructies die werden meegeleverd met uw pomp/turbofilter.

3. Mogelijke oorzaak: er zit lucht vast in het filter. Oplossing: Schakel uw pomp/turbofilter uit. Wacht enkele minuten tot de lucht ontsnapt is en de media bezinkt op de bodem van het filter en schakel vervolgens de pomp of turbofilter opnieuw in en pas de waterstroom dienovereenkomstig aan.

4. Mogelijke oorzaak: Verstopping van watertoevoer (6), kniestuksamenstel (5) voor de watertoevoerslang, waterafvoer (7) of het pijpsamenstel (9) van de waterafvoer. Oplossing: controleer op blokkades en reinig dienovereenkomstig.

5. Mogelijke oorzaak: de filtermedia moet vervangen worden.

Oplossing: vervang de filtermedia dienovereenkomstig.

LEES DIT AANDACHTIG INDIEN U DEZE EENHEID MET FOSFAATVERWIJDERENDE MEDIA GEBRUIKT

1. Indien u fosfaatverwijderende media gebruikt, raden we ten sterkste aan dat deze zachtjes gespoeld wordt voordat u overtollig stof enz. verwijdert.

2. Merk op: de waterstroom naar het filter moet voorzichtig worden aangepast om zeker te stellen dat de fosfaatverwijderende media niet al te krachtig wordt gefluïdiseerd en dat de media slechts matig wordt gefluïdiseerd. Als u dit niet doet kan dit een overdreven slijtage van de fosfaatverwijderende media tot gevolg hebben en ervoor zorgen dat fijne stofdeeltjes overgaan in het aquarium of moeras.

3. Controleer regelmatig of het filter correct functioneert en de fosfaatverwijderende media correct gefluïdiseerd wordt, d.w.z. niet te krachtig en dat de fosfaatverwijderende media niet aan elkaar koekt.

4. Vervang de fosfaatverwijderende media conform de instructies die bij de media werden meegeleverd.

ISTRUZIONI PER L’INSTALLAZIONE E L’USO

Importanti informazioni di sicurezza – Leggere attentamente

- Questa unità è adibita solo a uso interno e non è adatta per applicazioni esterne.

- Accertarsi che il reattore V2Bio React sia installato saldamente prima di utilizzarlo.

Componenti per l’installazione (non in dotazione)

1. Pompa o filtro di potenza per l’erogazione dell’acqua al reattore V2Bio React.

Nota: predisporre sempre il cavo della pompa con un “drip-loop” (curva di gocciolamento) per evitare che l’acqua, scorrendo lungo il cavo stesso, venga a contatto con la fonte di alimentazione (vedi immagine sotto).

2. Brocca graduata o contenitore simile (per il riempimento del filtro V²Bio React con i media filtranti).

3. Giunti di supporto addizionali (a seconda dei singoli requisiti di installazione) (ad es., tubo flessibile).

Acquario

Installazione tipica

Drip-loop

Reattori a Pellet

1. Tappo ingresso agente filtrante (codice ordine 5786)

2. Ingresso agente filtrante

3. Coperchio filtro (codice ordine 5787)

4. O-ring coperchio filtro - non visualizzato (codice ordine 5788)

5. Gruppo raccordo a gomito 90° tubo flessibile ingresso acqua (codice ordine 5789)

6. Ingresso acqua

7. Uscita acqua

8. Raccordo uscita acqua (codice ordine 5798)

9. Gruppo tubo uscita acqua (codice ordine 5791)

10. Raccordo tubo flessibile (codice ordine 5792)

11. Spugna (codice ordine 5793)

12. Induttore di flusso gruppo tubo ingresso acqua (codice ordine 5794)

13. Camera mezzo filtrante

14. Diffusore a camera 15 Staffa di attacco (codice ordine 5795)

16. Vite di fissaggio staffa di attacco (codice ordine 5796)

COMPONENTI

Il design versatile e compatto del Reattore a Pellet V2Bio React ne consente l'installazione all'interno di una vasca o acquario o esternamente come unità indipendente "appesa".

MONTAGGIO E INSTALLAZIONE

Il Reattore a Pellet V2Bio React viene fornito quasi completamente montato. Dopo averlo rimosso dall'imballo e prima dell'installazione è necessario eseguire le seguenti operazioni:

Fase 1

Sciacquare accuratamente il Reattore a Pellet V2Bio React con acqua pulita.

Fase 3

Posizionare e fissare il gruppo tubo ingresso acqua (12).

Fase 4

Controllare che l'O-ring (4) del coperchio filtro sia correttamente posizionato, rimontare il coperchio filtro (3) e serrarlo a fondo a mano. La mancata esecuzione di questa operazione può causare trafilamenti.

Fase 2

Localizzare e posizionare correttamente la spugna (11) sul coperchio del filtro (3).

Fase 5

Montare e serrare saldamente a mano il raccordo uscita acqua (8) e il gruppo tubo uscita acqua (9). La mancata esecuzione di questa operazione può causare trafilamenti.

Fase 6

Montare e serrare saldamente il gruppo raccordo a gomito 90° tubo flessibile ingresso acqua (5). La mancata esecuzione di questa operazione può causare trafilamenti.

Fase 7

Montare la staffa di attacco (15), se necessario.

Fase 8

Rimuovere il tappo ingresso agente filtrante (1) e versare con molta cura l'agente filtrante prescelto nel reattore. Una volta riempito, rimontare il tappo ingresso agente filtrante (1) e serrarlo saldamente a mano. La mancata esecuzione di questa

operazione può causare

trafilamenti.

Fase 9

Controllare che attorno all'acquario o alla vasca vi sia uno spazio sufficiente a consentire la corretta installazione del filtro. Controllare che il filtro sia posizionato in modo da poterlo facilmente collegare all'uscita acqua della pompa o del filtro elettrico e in modo che l'acqua filtrata che esce dal V2Bio React possa facilmente essere convogliata all'acquario o alla vasca e che il filtro sia

accessibile per le operazioni di manutenzione e di pulizia.

Fase 10

Se il V2Bio React viene appeso alla parete dell'acquario o della vasca, serrare la vite di fissaggio della staffa di attacco (16), ruotandola in senso orario. Attenzione: Non serrare eccessivamente la vite di fissaggio della staffa di attacco (16) per evitare problemi di funzionamento.

Fase 11

Utilizzando un tubo flessibile da 16 mm di lunghezza adeguata (non fornito), collegare la pompa o il filtro elettrico all'ingresso acqua del V2Bio React (6).

Fase 12

Verificare che tutti i collegamenti siano ben saldi. Accendere la pompa o il filtro elettrico e regolare lentamente il flusso d'acqua sulla pompa/sul filtro elettrico fino ad ottenere il valore desiderato e la corretta fluidizzazione dell'agente filtrante prescelto. Nota: Il raggiungimento del livello di fluidizzazione corretto può richiedere alcuni minuti.

Lasciare il filtro in funzione per 24-48 ore affinché si stabilizzi. Una volta che il filtro si è stabilizzato, se necessario, regolare il flusso dell'acqua sulla pompa/sul filtro elettrico in modo da ottenere la corretta fluidizzazione dell'agente filtrante. La mancata esecuzione di questa operazione potrebbe portare ad una fluidizzazione eccessiva dell'agente filtrante con conseguente pompaggio dell'agente fuori dal filtro e nell'acquario o nella vasca. Nota: Variazioni del livello dell'acqua nell'acquario o nella vasca possono influenzare il livello di fluidizzazione nel filtro. Quando si aggiunge o rimuove acqua, verificare sempre che il livello di fluidizzazione dell'agente filtrante sia quello corretto.

MANUTENZIONE

Avvertenza: Prima di procedere all'installazione o ad interventi di manutenzione

sul V2Bio React, isolare sempre la pompa/il filtro dalla rete elettrica di alimentazione.

Se impostati correttamente, i reattori V2Bio React dovrebbero richiedere una manutenzione o regolazione limitata. Tuttavia, a causa di fattori quali la presenza di sostanze organiche, detriti e accumuli di sale e calcio tipici degli acquari marini, la formazione dei depositi all’interno o all’esterno del filtro è un fenomeno comune e si consiglia, quindi, di pulirlo a intervalli periodici.

1. Per garantire un funzionamento efficiente, il filtro deve rimanere in uso 24 ore su 24.

2. Accertarsi che tutti i raccordi siano ben stretti.

3. Verificare abitualmente il corretto funzionamento del filtro e la fluidizzazione dei media al livello giusto.

4. Controllare che il gruppo raccordo a gomito 90° tubo flessibile ingresso acqua (5) e il gruppo tubo uscita acqua (9) siano puliti e non intasati.

5. Pulire regolarmente la pompa o il filtro di potenza per evitare ostruzioni con frammenti o detriti (consultare le istruzioni della pompa/filtro di potenza per conoscere le istruzioni complete di manutenzione).

6. Durante gli interventi di manutenzione abitudinaria, accertarsi che la guarnizione O-ring del coperchio del filtro (4) sia posizionata correttamente e sia priva di sporco, detriti o accumuli di sale e/o calcio. La mancata osservanza di questa istruzione potrebbe causare perdite.

SUGGERIMENTO: Durante gli interventi di manutenzione abitudinaria si consiglia di verificare l’assenza di segni di usura dalla guarnizione O-ring del coperchio del filtro (4) e di sostituirla di conseguenza. I pezzi di ricambio sono disponibili presso il proprio rivenditore locale (rif. 5788).

SUGGERIMENTO: Per ottenere risultati ottimali, si consiglia di sostituire o rabboccare i media fluidizzanti a seconda delle necessità, ad es., in caso di accumulo di sporco o detriti o se il mezzo viene eliminato a causa di una fluidizzazione eccessiva.

RISOLUZIONE DEI PROBLEMI

Problema: Fluidizzazione errata del mezzo filtrante.

1. Possibile causa: Portata dell’acqua verso il filtro non adeguata. Soluzione: Regolare il flusso dell’acqua di conseguenza.

2. Possibile causa: Mancato collegamento della pompa/filtro di potenza o malfunzionamento. Soluzione: Consultare le istruzioni della pompa/filtro di potenza.

3. Possibile causa: presenza di aria all’interno del filtro. Soluzione: Spegnere la pompa/filtro di potenza. Attendere alcuni minuti per consentire lo sfogo dell’aria e far sì che i media si stabilizzino sul fondo del filtro, quindi accendere nuovamente la pompa o il filtro di potenza e regolare il flusso d’acqua a seconda delle necessità.

4. Possibile causa: Controllare che il gruppo raccordo a gomito 90° tubo flessibile ingresso acqua (5) e il gruppo tubo uscita acqua (9) siano puliti e non intasati. Soluzione: Verificare la presenza dell’ostruzione e pulire di conseguenza.

5. Possibile causa: Sostituzione del mezzo filtrante.

Soluzione: Sostituire il mezzo filtrante come opportuno

LEGGERE ATTENTAMENTE SE SI USA IL DISPOSITIVO CON PRODOTTI PER LA RIMOZIONE DI FOSFATI

1. Se si usano prodotti per la rimozione dei fosfati, raccomandiamo vivamente di sciacquarlo delicatamente prima dell'uso per eliminare la polvere in eccesso ecc.

2. NB: il flusso dell’acqua verso il filtro deve essere regolato attentamente per far sì che il prodotto per la rimozione dei fosfati venga fluidificato delicatamente e non troppo energicamente. In caso contrario, il prodotto per la rimozione dei fosfati si sgretola eccessivamente e le particelle o la polvere risultanti si disperdono nell'acquario o scarico.

3. Controllare regolarmente che il filtro funzioni correttamente e che il prodotto per la rimozione dei fosfati venga fluidizzato come dovuto, ossia non troppo energicamente, e che non si raggrumi.

4. Sostituire il prodotto per la rimozione dei fosfati secondo le istruzioni fornite col prodotto stesso.

Acuario

Instalación típica

Bucle

anti goteo

INSTRUCCIONES DE INSTALACIÓN Y USO

Importante información sobre seguridad: Lea detenidamente

- La unidad está diseñada para su uso en interior y no es adecuada para aplicaciones de exterior.

- Asegúrese de que el V2Bio React está correctamente instalado antes de ponerlo en funcionamiento.

Piezas necesarias para la instalación (no incluidas)

1. Bomba o filtro turbo para suministrar agua al Filtro V2Bio.

Observe: Deje siempre un bucle anti goteo en el cable de la bomba para impedir que el agua se deslice por el cable y llegue a la toma de corriente (vea la foto a continuación).

2. Jarra medidora o recipiente similar (para llenar el V2Bio React con el material de filtrado).

3. Accesorios adicionales de conexión (dependiendo de los requisitos individuales de

instalación), por ejemplo tubo flexible.

Reactor de Pellets

1. Tapón de llenado del medio filtrante (código de pedido 5786)

2. Orificio de llenado del medio filtrante

3. Tapa del filtro (código de pedido 5787)

4. Junta tórica de la tapa del filtro – no se muestra (código de pedido 5788)

5. Conjunto de espiga para manguera y codo a 90° de la entrada de agua (código de pedido 5789)

6. Entrada de agua

7. Salida de agua

8. Accesorio de conexión de la salida de agua (código de pedido 5798)

9. Conjunto del tubo de la salida de agua (código de pedido 5791)

10. Espiga para manguera de repuesto (código de pedido 5792)

11. Esponja (código de pedido 5793)

12. Conjunto del tubo de la entrada de agua e inductor de flujo (código de pedido 5794)

13. Cámara del medio

14. Cuba difusora

15 Soporte para colgar (código de pedido 5795)

16. Tornillo de sujeción del soporte (código de pedido 5796)

LISTA DE PIEZAS

El diseño versátil y compacto del Reactor de Pellets V2Bio React permite su instalación dentro de un sumidero o acuario, o colgado en el exterior como una unidad autónoma.

MONTAJE E INSTALACIÓN

El Reactor de Pellets V2Bio React se suministra casi completamente montado. Después de desembalarlo y antes de instalarlo, deberá:

Paso 1

Enjuague cuidadosamente el reactor de pellets V2Bio React con agua dulce.

Paso 3

Coloque y asegure el conjunto del tubo de la entrada de agua (12).

Paso 4

Verifique que la junta tórica (4) de la tapa del filtro está correctamente posicionada y, a continuación, coloque la tapa del filtro (3) en su lugar y ajústela firmemente con la mano para que no se produzcan fugas de agua.

Paso 2

Coloque en su posición correcta la esponja (11) en la tapa del filtro (3).

Paso 5

Instale y ajuste firmemente, para que no se produzcan fugas de agua, el accesorio de conexión de la salida de agua (8) y el conjunto del tubo de salida de agua (9).

Paso 6

Instale y ajuste firmemente, para que no se produzcan fugas de agua, el conjunto de espiga para manguera y codo a 90° de la entrada de agua (5).

Paso 7

Instale el soporte para colgar (15) si es necesario.

Paso 8

Desmonte el tapón de llenado de medio filtrante (1) y vierta cuidadosamente el medio escogido en el reactor. Una vez lleno, vuelva a colocar el tapón de llenado de medio filtrante (1) y ajústelo

firmemente con la mano

para que no se

produzcan fugas.

Paso 9

Verifique que haya suficiente espacio dentro o alrededor del acuario o sumidero para que la instalación del filtro sea segura. Cerciórese de que el filtro está instalado en un lugar desde el cual se pueda conectar cómodamente a la salida de agua de su bomba o filtro eléctrico de manera que el agua filtrada que abandona el V2Bio React pueda volver fácilmente a su acuario o sumidero. Además, la ubicación del

filtro debe tener un acceso cómodo para realizar tareas de mantenimiento y limpieza.

Paso 10

Si usted cuelga el V2Bio React al costado de su acuario o sumidero, ajuste el tornillo de sujeción (16) del soporte girándolo en el sentido de las agujas del reloj. Precaución: no apriete excesivamente el tornillo (16) del soporte pues podrían producirse problemas de funcionamiento.

Paso 11

Utilice un trozo de manguera flexible de 16 mm de longitud adecuada (no suministrada) para conectar su bomba o filtro eléctrico a la entrada de agua (6) del V2Bio React.

Paso 12

Verifique que todas las conexiones estén bien aseguradas. Encienda su bomba o filtro eléctrico y regule lentamente el paso de agua en su bomba o filtro eléctrico hasta alcanzar el flujo de agua en el que el medio filtrante escogido se fluidifique correctamente.

Tenga en cuenta lo siguiente:

Alcanzar el nivel de fluidificación correcto le puede llevar algunos pocos minutos.

Deje que el filtro funcione durante 24 a 48 horas hasta que se establezca. Una vez establecido el filtro, ajuste el flujo de agua en su bomba o filtro eléctrico, si es necesario, para asegurarse de que el medio está fluidificándose correctamente. En caso contrario, se podría producir una fluidificación excesiva del medio y éste sería bombeado fuera del filtro y pasaría al acuario o sumidero. Tenga en cuenta lo siguiente: las variaciones en el nivel de agua de su acuario o sumidero podrían afectar el nivel de fluidificación de su filtro. Rogamos se asegure de que el medio esté siempre fluidificándose al nivel correcto al añadir o retirar agua.

MANTENIMIENTO

Precaución: Desconecte siempre la bomba o el filtro eléctrico de la red eléctrica antes

de instalar o llevar a cabo tareas de mantenimiento en el V2Bio React.

Los Reactores V2Bio React necesitan pocos ajustes y mantenimiento una vez está correctamente en funcionamiento. Sin embargo, debido a factores como elementos orgánicos, detritus y, en acuarios marinos, los niveles de sal y calcio, es habitual que se acumulen depósitos dentro de y alrededor del filtro y por tanto se recomienda limpiar el filtro periódicamente.

1. A fin de que funcione eficazmente el filtro debe estar en funcionamiento las 24 horas del día.

2. Asegúrese de que todas las conexiones están correctamente fijadas.

3. Compruebe regularmente si el filtro funciona correctamente y si el material se está fluidificando al nivel correcto.

4. Compruebe que el conjunto de espiga para manguera y codo a 90° (5) de la entrada de

agua y el conjunto del tubo de salida de agua (9) están limpios y libres de obstrucciones.

5. Limpie la bomba o el filtro turbo regularmente para asegurarse de que no están obstruidas con suciedad o desechos (consulte las instrucciones de la bomba/el filtro turbo para instrucciones completas de mantenimiento).

6. Cuando realice un mantenimiento rutinario, asegúrese de que la junta tórica de la tapa del filtro (4 está correctamente posicionado y libre de suciedad, desechos, y depósitos de sal y/o calcio. De lo contrario, podrían producirse filtraciones.

CONSEJO ÚTIL: Durante el mantenimiento de rutina es aconsejable comprobar la junta tórica de la tapa del filtro (4) para detectar posibles degradaciones y sustituirlo si es necesario. Puede encontrar repuestos en su proveedor local (nº de pieza 5788).

CONSEJO ÚTIL: Para obtener resultados óptimos le recomendamos que sustituya o ponga más material fluidificante según sea necesario, por ejemplo si hay acumulación de suciedad o deshechos o si el material se pierde por un exceso de fluidificación.

RESOLUCIÓN DE PROBLEMAS

Problema: El material de filtrado no se fluidifica correctamente.

1. Causa posible: La magnitud del flujo de agua que recibe el filtro no es la correcta. Solución: Ajuste el flujo de agua que entra en el filtro en este sentido.

2. Causa posible: La bomba/El filtro turbo no están enchufados o no están funcionando correctamente. Solución: Consulte las instrucciones que viene con la bomba/el filtro turbo.

3. Causa posible: Queda aire atrapado dentro del filtro

Solución: Apague la bomba/el filtro turbo. Espere unos minutos para que salga el aire y el material se asiente en el fondo del filtro y después encienda la bomba o el filtro turbo y ajuste el flujo de agua adecuadamente.

4. Causa posible: Entrada de agua (6), conjunto de espiga para manguera y codo a 90° (5) de la entrada de agua, salida de agua (7) o el conjunto del tubo de salida de agua (9) está obstruido. Solución: Compruebe si está bloqueada y limpie.

5. Causa posible: Hay que cambiar el material de filtrado.

Solución: Cambie el material de filtrado.

LEA DETENIDAMENTE SI VA A USAR ESTA UNIDAD CON MATERIALES FILTRANTES DE FOSFATO

1. Si usa materiales filtrantes de fosfato, le recomendamos encarecidamente que lo aclare suavemente antes de su uso para eliminar restos de polvo, etc.

2. Observe: El flujo de agua que llega al filtro debe ser cuidadosamente ajustado para garantizar que el material filtrante de fosfato no se fluidifica demasiado vigorosamente y que el material se fluidifica suavemente. De lo contrario, se podría producir un exceso de abrasión del material filtrante de fosfato y pequeñas partículas o polvo podrían pasar al acuario o tanque.

3. Compruebe regularmente que el filtro esté funcionando adecuadamente y que el material filtrante de fosfato se está fluidificando correctamente, es decir, no demasiado vigorosamente, y que el material filtrante de fosfato no se aglutine.

4. Vuelva a colocar el material filtrante de fosfato siguiendo las instrucciones que lo acompañan.

Aquário

Instalação típica

Cabo pendurado

em arco

INSTRUÇÕES DE INSTALAÇÃO E UTILIZAÇÃO

Informações importantes sobre segurança – Por favor leia com atenção

- Esta unidade foi concebida para utilização dentro de casa, não sendo própria para quaisquer aplicações no exterior.

- Certifique-se de que o V²Bio React está instalado de forma segura antes de ser posto em funcionamento

Peças Necessárias à Instalação (não fornecidas)

1. Bomba ou filtro eléctrico de fornecimento de água ao V²Bio React.

Aviso importante: Deixe sempre uma parte do cabo pendurado em arco de modo a impedir que a água escorra ao longo do cabo e chegue até à fonte de alimentação (ver ilustração a seguir).

2. Jarro de medição ou recipiente semelhante (para encher o V²Bio React com os materiais do filtro).

3. Peças de ligação adicionais (consoante os requisitos individuais da instalação), p.ex., tubo

flexível.

Reactor de Pellets

1. Tampão de entrada do filtro de material (código de encomenda 5786)

2. Entrada do filtro de material

3. Tampa do filtro (código de encomenda 5787)

4. Junta tórica da tampa do filtro - não mostrada (código de encomenda 5788)

5. Cotovelo de 90º de entrada de água (código de encomenda 5789)

6. Entrada de água

7. Saída de água

8. Acessório de saída de água (código de encomenda 5798)

9. Tubo de saída de água (código de encomenda 5791)

10. Cotovelo sobresselente (código de encomenda 5792)

11. Esponja (código de encomenda 5793)

12. Indutor de caudal do tubo de entrada de água (código de encomenda 5794)

13. Câmara de material

14. Taça do difusor

15. Suporte de suspensão (código de encomenda 5795)

16. Parafuso de fixação do suporte (código de encomenda 5796)

ÇA

O design versátil e compacto do V2Bio React Reactor de Pellets permite ser instalado internamente num poço ou aquário ou externamente como uma unidade de “suspensão” autónoma.

MONTAGEM E INSTALAÇÃO

O V2Bio React Reactor de Pellets é fornecido quase totalmente montado. Depois de desembalar e antes da instalação, efectue os seguintes passos:

Passo 1

Lave minuciosamente o V2Bio React Reactor de Pellets com água doce.

Passo 3

Posicione e fixe o tubo de entrada de água (12).

Passo 4

Certificando-se de que a junta tórica da tampa do filtro (4) está bem posicionada, substitua a tampa do filtro (3) e aperte bem manualmente caso contrário, ocorrerão fugas.

Passo 2

Situe e posicione correctamente a esponja (11) na tampa do filtro (3).

Passo 5

Monte e aperte bem o acessório da saída de água (8) e o tubo da saída de água (9) caso contrário, resultará em fugas.

Passo 6

Monte e aperte bem o cotovelo de 90º de entrada de água (5) - caso contrário, resultará em fugas.

Passo 7

Monte o suporte de suspensão (15), se necessário.

Passo 8

Remova o tampão de entrada do filtro de material (1) e deite cuidadosamente o material pretendido no reactor. Quando estiver cheio, coloque o tampão de entrada do filtro de material (1) e aperte

bem manualmente -

caso contrário,

resultará em fugas.

Passo 9

Certifique-se de que existe espaço suficiente no aquário ou poço ou em redor dos mesmos, para permitir que o filtro seja bem montado. Certifique-se de que situa o filtro numa posição onde possa ser facilmente ligado à saída de água da bomba ou filtro eléctrico e de que a água filtrada que sai do V2Bio React possa ser facilmente devolvida ao aquário ou poço e o filtro possa ser acedido

para manutenção e limpeza.

Passo 10

Se pendurar o V2Bio React na parte lateral do aquário ou poço, aperte o parafuso de fixação do suporte (16) na direcção dos ponteiros do relógio. Cuidado: Não aperte em demasia o parafuso de fixação do suporte (16) uma vez que isto pode resultar em problemas de funcionamento.

Passo 11

Ao utilizar um comprimento adequado de tubo flexível de 16 mm (não fornecido), ligue a sua bomba ou filtro eléctrico à entrada de água do V2Bio React (6).

Deixe o filtro funcionar durante 24-48 horas para se estabelecer. Assim que o filtro se tiver estabelecido, se necessário, ajuste o caudal de água na bomba/filtro eléctrico para se certificar de que o material está a fluir correctamente. Caso contrário, pode resultar num excesso de material que poderá ser bombeado para fora do filtro e para dentro do aquário ou poço. Note que: As flutuações do nível de água no seu aquário ou poço podem afectar o nível de fluidização no seu filtro. Certifiquese de que o material está sempre a fluir ao nível correcto ao adicionar ou remover água.

Passo 12

Certifique-se de que todas as ligações estão bem apertadas. Ligue a sua bomba/filtro eléctrico e ajuste lentamente o caudal de água na bomba/filtro eléctrico até o caudal correcto de água ser conseguido e o material escolhido fluir correctamente. Note que: Pode demorar alguns minutos até o nível correcto de fluidização ser conseguido.

MANUTENÇÃO Atenção: Isole sempre a bomba/filtro eléctrico da alimentação eléctrica da rede

antes de instalar ou de realizar qualquer trabalho de manutenção no V2Bio React.

Os Reactores V²Bio React deverão necessitar apenas de um número muito reduzido de afinações e manutenção se tiverem sido correctamente instalados. Contudo, devido a factores tais como matérias orgânicas, detritos e, nos aquários de água salgada, devido aos níveis de sal e de cálcio, é habitual a formação de depósitos no interior e à volta do filtro, pelo que se recomenda uma limpeza periódica do filtro.

1. Para funcionar devidamente, o filtro deve funcionar 24 horas por dia.

2. Certifique-se de que todas as ligações estão firmemente apertadas.

3. Verifique regularmente se o filtro está a funcionar devidamente e se os materiais estão a fluidificar ao nível desejado.

4. Certifique-se de que o cotovelo de 90º de entrada de água (5) e o tubo de saída de água

(9) estão limpos e livres de bloqueios.

5. Limpe regularmente a bomba ou filtro eléctrico para garantir que não fica entupida com resíduos ou detritos (consulte as instruções da bomba/filtro eléctrico para instruções de manutenção completas).

6. Ao fazer a manutenção de rotina, certifique-se de que a anilha vedante da tampa do filtro (4) está correctamente posicionada correctamente e livre de quaisquer resíduos, detritos, depósitos de sal e/ou cálcio. Caso contrário, poderão ocorrer fugas de água.

DICA ÚTIL: Quando for feita manutenção de rotina, é aconselhável garantir que a anilha vedante da tampa do filtro (4) é inspeccionada para ver se apresenta algum sinal de degradação, e que é substituída, caso necessário. Poderá adquirir peças sobressalentes junto do seu fornecedor (peça nº 5788).

DICA ÚTIL: Para assegurar os melhores resultados, recomendamos a substituição ou reposição dos materiais de fluidificação conforme necessário, por exemplo, no caso de haver uma acumulação de resíduos ou detritos, ou no caso de parte dos materiais ir desaparecendo devido a uma fluidificação excessiva.

RESOLUÇÃO DE PROBLEMAS

Problema: Os materiais do filtro não estão a fluidificar devidamente.

1. Causa possível: O caudal de água ao filtro não é o correcto. Solução: Regule o fluxo de água ao filtro consoante necessário.

2. Causa possível: A bomba/filtro eléctrico não está ligada(o) à corrente ou não está a funcionar correctamente. Solução: Consulte as instruções fornecidas com a bomba/filtro eléctrico.

3. Causa possível: Há ar dentro do filtro Solução: Desligue a bomba/filtro eléctrico. Espere alguns minutos até que o ar saia e os materiais assentem no fundo do filtro, e ligue então de novo a bomba ou filtro eléctrico e regule o fluxo de água conforme necessário.

4. Causa possível: A entrada de água (6), o cotovelo de 90º de entrada de água (5), a saída de água (7) ou o tubo de saída de água (9) está bloqueado. Solução: Verifique se existe alguma obstrução e limpe conforme necessário.

5. Causa possível: Os materiais do filtro necessitam de ser substituídos.

Solução: Substitua os materiais do filtro consoante necessário.

POR FAVOR LEIA ATENTAMENTE NO CASO DE UTILIZAR ESTA UNIDADE COM MATERIAIS DE ELIMINAÇÃO DE FOSFATOS.

1. Se forem utilizados materiais de remoção de fosfatos, recomendamos vivamente que os mesmos sejam enxaguados com cuidado antes de serem utilizados de modo a retirar poeira excessiva, etc.

2. Aviso importante: O fluxo de água ao filtro deverá estar cuidadosamente regulado de modo a assegurar que os materiais de eliminação de fosfatos não sejam fluidificados de forma demasiado vigorosa e que os materiais sejam apenas ligeiramente fluidificados. Caso contrário, poderá haver uma abrasão excessiva dos materiais de eliminação de fosfatos e ocorrer uma passagem de partículas finas ou poeiras para o aquário ou reservatório.

3. Verifique periodicamente se o filtro está a funcionar devidamente e se os materiais de eliminação de fosfatos estão a ser correctamente fluidificados, ou seja, de uma forma não excessivamente vigorosa, e que os materiais de eliminação de fosfatos não estão a aglomerar-se num bloco.

4. Substitua os materiais de eliminação de fosfatos de acordo com as instruções fornecidas juntamente com os materiais.

Tropical Marine Centre,

Solesbridge Lane,

Chorleywood,

Hertfordshire,WD3 5SX, UK

Technical Information Lines

Tel: +44 (0) 1923 284151 Fax: +44 (0) 1923 285840

Open between

9am - 5pm Monday to Thursday/9am - 12pm Friday.

www.tropicalmarinecentre.co.uk tmc@tropicalmarinecentre.co.uk

v.1/2012

™

TMC Aquarium V2Bio React, V2Bio React 500 Instructions For Installation And Use Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
