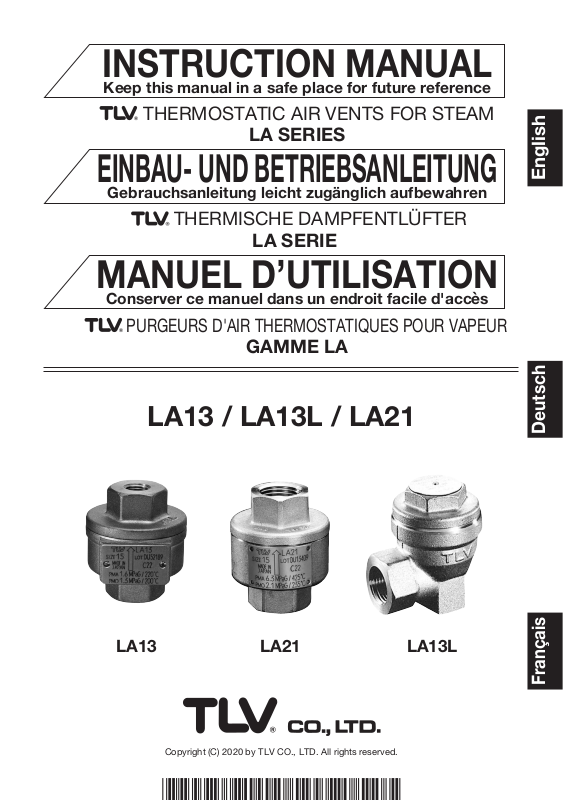

TLV LA 13, LA 13L, LA 21 Instruction Manual

INSTRUCTION MANUAL

Keep this manual in a safe place for future reference

THERMOSTATIC AIR VENTS FOR STEAM

LA SERIES

EINBAU- UND BETRIEBSANLEITUNG

Gebrauchsanleitung leicht zugänglich aufbewahren

THERMISCHE DAMPFENTLÜFTER

LA SERIE

English

MANUEL D UTILISATION

Conserver ce manuel dans un endroit facile d'accès

PURGEURS D'AIR THERMOSTATIQUES POUR VAPEUR

GAMME LA

LA13 / LA13L / LA21

Deutsch

LA13 LA21 LA13L

Copyright (C) 2020 by TLV CO., LTD. All rights reserved.

Français

Before beginning installation or maintenance, please read this manual to ensure correct usage of
the product. Keep the manual in a safe place for future reference.

The LA Series air vents LA13, LA21 and LA13L can be used for steam pipelines and medium
capacity steam-using equipment up to 1.3, or 2.1 MPaG (185, or 300 psig). These models
discharge air and condensate slightly below steam saturation temperature.

1 MPa = 10.197 kg/cm

2

, 1 bar = 0.1 MPa

For products with special specifications or with options not included in this manual, contact TLV
for instructions.

The contents of this manual are subject to change without notice.

Bitte lesen Sie die Betriebsanleitung vor Einbau und Inbetriebnahme sorgfältig durch und be­wahren Sie sie für späteren Gebrauch an einem leicht zugänglichen Ort auf.

Die Dampfentlüfter der LA-Serie LA13, LA21, und LA13L können in Dampfleitungen und
Dampfverbrauchern aller Art bis 13 oder 21 bar ü eingesetzt werden. Sie leiten Luft und
Kondensat mit geringer Unterkühlung unter Sattdampftemperatur ab.

1 bar = 0,1 MPa
Wenden Sie sich an TLV für Sonderausführungen, die nicht in dieser Einbau- und Betriebs-

anleitung enthalten sind.

Wir behalten uns vor, den Inhalt dieser Betriebsanleitung ohne Ankündigung zu ändern.

Einführung

Veuillez lire attentivement ce manuel afin d’utiliser correctement le produit.
Nous vous recommandons de le garder dans un endroit sûr pour de futures références.

Les purgeurs d’air de la gamme LA (LA13, LA21 et LA13L) peuvent être utilisés sur des conduites
de vapeur et installations de chauffage de tout genre jusqu’à 13 ou 21 bar. Ces modèles
évacuent l’air et le condensât à une température légèrement inférieure à la température de
saturation de la vapeur.

1 bar = 0,1 MPa
Pour tout produit aux spécifications particulières ou comportant des options non reprises dans ce

manuel, veuillez contacter TLV.

Le contenu de ce manuel est sujet à modifications sans préavis.

Introduction

Introduction

English

Deutsch

Français

1

1. Safety Considerations

• Read this section carefully before use and be sure to follow the instructions.

• Installation, inspection, maintenance, repairs, disassembly, adjustment and valve
opening/closing should be carried out only by trained maintenance personnel.

• The precautions listed in this manual are designed to ensure safety and prevent
equipment damage and personal injury. For situations that may occur as a result of
erroneous handling, three different types of cautionary items are used to indicate the
degree of urgency and the scale of potential damage and danger: DANGER,
WARNING and CAUTION.

• The three types of cautionary items above are very important for safety; be sure to
observe all of them, as they relate to installation, use, maintenance, and repair.
Furthermore, TLV accepts no responsibility for any accidents or damage occurring as
a result of failure to observe these precautions.

Indicates an urgent situation that poses a threat of death or serious injury.

Indicates a DANGER, WARNING or CAUTION item.

Indicates that there is a potential threat of death or serious injury.

CAUTION

WARNING

DANGER

CAUTION

Indicates that there is a possibility of injury, or equipment/product
damage.

Install properly and DO NOT use this product outside the recommended
operating pressure, temperature and other specification ranges.

Improper use may result in such hazards as damage to the product or
malfunctions, which may lead to serious accidents. Local regulations may
restrict the use of this product to below the conditions quoted.

Take measures to prevent people from coming into direct contact
with product outlets. Failure to do so may result in burns or other injury

from the discharge of fluids.

When disassembling or removing the product, wait until the internal
pressure equals atmospheric pressure and the surface of the
product has cooled to room temperature. Disassembling or removing

the product when it is hot or under pressure may lead to discharge of
fluids, causing burns, other injuries or damage.

Be sure to use only the recommended components when repairing
the product, and NEVER attempt to modify the product in any way.

Failure to observe these precautions may result in damage to the product
or burns or other injury due to malfunction or the discharge of fluids.

Use only under conditions in which no freeze-up will occur. Freezing
may damage the product, leading to fluid discharge, which may cause
burns or other injury.

Use under conditions in which no water hammer will occur. The
impact of water hammer may damage the product, leading to fluid
discharge, which may cause burns or other injury.

English

2

1. Sicherheitshinweise

• Bitte lesen Sie dieses Kapitel vor Beginn der Arbeiten sorgfältig durch und befolgen Sie
die Vorschriften.

• Einbau und Ausbau, Inspektion, Wartungs- und Reparaturarbeiten, Öffnen/Schließen von
Armaturen, Einstellung von Komponenten, dürfen nur von geschultem Wartungspersonal
vorgenommen werden.

• Die Sicherheitshinweise in dieser Einbau- und Betriebsanleitung dienen dazu, Unfälle,
Verletzungen, Betriebsstörungen und Beschädigungen der Anlagen zu vermeiden. Für
Gefahrensituationen, die durch falsches Handeln entstehen können, werden drei
verschiedene Warnzeichen benutzt: GEFAHR; WARNUNG; VORSICHT.

• Diese drei Warnzeichen sind wichtig für Ihre Sicherheit. Sie müssen unbedingt beachtet
werden, um den sicheren Gebrauch des Produktes zu gewährleisten und Einbau,
Wartung und Reparatur ohne Unfälle oder Schäden durchführen zu können. TLV haftet
nicht für Unfälle oder Schäden, die durch Nichtbeachtung dieser Sicherheitshinweise
entstehen.

bedeutet, dass eine unmittelbare Gefahr für Leib und Leben besteht.

Dieses Zeichen weist auf GEFAHR; WARNUNG; VORSICHT hin.

bedeutet, dass die Möglichkeit der Gefahr für Leib und Leben besteht.

VORSICHT

WARNUNG

GEFAHR

VORSICHT

bedeutet dass die Möglichkeit von Verletzungen oder Schäden an
Anlagen oder Produkten besteht.

Die Einbauhinweise beachten und die spezifizierten Betriebsgrenzen
NICHT ÜBERSCHREITEN. Nichtbeachtung kann zu Betriebsstörungen

oder Unfällen führen. Lokale Vorschriften können zur Unterschreitung der
angegebenen Werte zwingen.

In sicherer Entfernung von Auslassöffnungen aufhalten und andere
Personen warnen, sich fernzuhalten. Nichtbeachtung kann zu

Verletzungen durch austretende Fluide führen.

Vor Öffnen des Gehäuses und Ausbau von Teilen warten, bis der
Innendruck sich auf Atmosphärendruck gesenkt hat und das
Gehäuse auf Raumtemperatur abgekühlt ist. Nichtbeachtung kann zu

Verbrennungen oder Verletzungen durch austretende Fluide führen.

Zur Reparatur nur Original-Ersatzteile verwenden und NICHT
VERSUCHEN, das Produkt zu verändern. Nichtbeachtung kann zu

Beschädigungen führen, die Betriebsstörungen, Verbrennungen oder
andere Verletzungen durch austretende Fluide verursachen.

Nur in frostsicherer Umgebung einsetzen. Einfrieren kann das Produkt
beschädigen, was zu Verbrennungen oder Verletzungen durch
austretende Fluide führt.

Nur an Stellen einbauen, an denen kein Wasserschlag eintreten
kann. Wasserschlag kann das Produkt beschädigen und zu

Verbrennungen oder Verletzungen durch austretende Fluide führen.

Deutsch

3

1. Règles de sécurité

• Lire attentivement cette notice avant l'utilisation et suivre les instructions.

• Tout installation, inspection, entretien, réparation, démontage, ajustement et
ouverture/fermeture de vanne doit être fait uniquement par une personne formée à
l’entretien.

• La liste des précautions à prendre est établie afin d'assurer votre sécurité et de prévenir
des dégâts matériels et/ou des blessures sérieuses. Dans certaines situations causées
par une mauvaise manipulation, trois indicateurs sont utilisés afin d'indiquer le degré
d'urgence, l'échelle du dommage potentiel et le danger: DANGER, AVERTISSEMENT et
ATTENTION.

• Ces 3 indicateurs sont importants pour votre sécurité; observez les précautions de
sécurité énumérées dans ce manuel pour l'installation, l'utilisation, l'entretien et la
réparation du produit. TLV n'accepte aucune responsabilité en cas d'accident ou de
dommage survenant à la suite d'un non-respect de ces précautions.

Indique une situation d'urgence avec risque de mort ou de blessure grave.

Indique un DANGER, un AVERTISSEMENT ou recommande une ATTENTION.

Indique une situation pouvant entraîner la mort ou des blessures graves.

ATTENTION

AVERTISSEMENT

DANGER

ATTENTION

Indique un risque de blessure ou de dégât matériel au produit et/ou aux
installations.

Installer le produit correctement et NE PAS l’utiliser en dehors de la
pression et de la température maximales de fonctionnement, ni en
dehors des autres plages spécifiées. Une telle utilisation peut entraîner

des dommages au produit ou des dysfonctionnements, ce qui peut
provoquer des brûlures ou autres blessures. Il se peut que des règlements
locaux limitent l'utilisation du produit en-deçà des spécifications indiquées.

Prendre les mesures appropriées afin d’éviter que des personnes
n’entrent en contact direct avec les ouvertures du produit. Le non-

respect de cette règle peut provoquer des brûlures ou autres blessures
sérieuses dues à l'écoulement des fluides.

En cas de démontage ou de manipulation du produit, attendre que
la pression interne soit égale à la pression atmosphérique et que la
surface du produit soit complètement refroidie. Le non-respect de

cette règle peut provoquer des brûlures ou autres dommages dûs à
l'écoulement des fluides.

En cas de réparation,utiliseruniquenment les composants
spécifiques du produit et NE JAMAIS ESSAYER de modifier le
produit. Le non-respect de cette règle peut entraîner des dommages au

produit, ou des brûlures et autres blessures sérieuses dues au
dysfonctionnement du produit ou à l'écoulement des fluides.

N’utiliser que dans des conditions où le gel ne se produit pas. Le gel
peut endommager le produit et provoquer l'écoulement des fluides, et
causer des brûlures ou autres blessures sérieuses.

Utiliser le produit dans des conditions où il n'y a aucun coup de
bélier. L'impact d'un coup de bélier peut endommager le produit et

provoquer l’écoulement des fluides, ainsi que des brûlures ou des
blessures graves.

Français

4

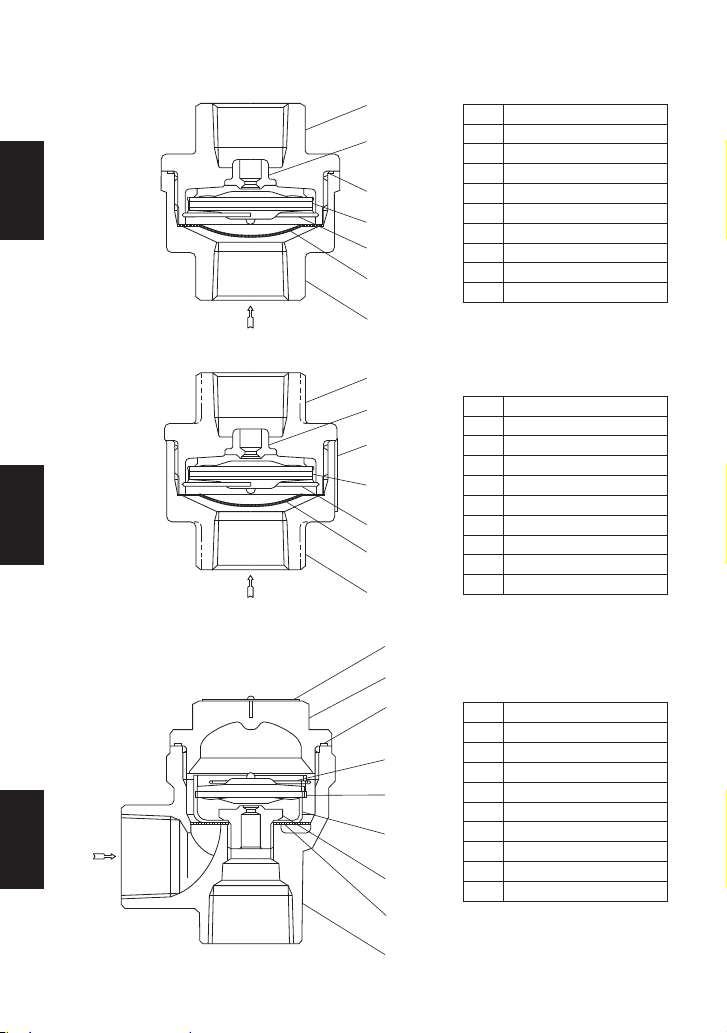

A

D

F

I

E

B

H

C

G

B

A

G

D
F

C

E

H

2. Specifications Technische Daten Données techniques

To avoid malfunctions, product damage, accidents or serious injury,
install properly and DO NOT use this product outside the specification
range. Local regulations may restrict the use of this product to below the
conditions quoted.

CAUTION

Die Einbauhinweise beachten und die spezifizierten Betriebsgrenzen
NICHT ÜBERSCHREITEN. Nichtbeachtung kann zu Betriebsstörungen
oder Unfällen führen. Lokale Vorschriften können zur Unterschreitung
der angegebenen Werte zwingen.

VORSICHT

Installer le produit correctement et NE PAS I'utiliser en dehors des plages
spécifiées. En cas de dépassement des limites données, des dysfonc­tionnements ou accidents pourraient survenir. Il se peut que des
règlements locaux limitent l'utilisation du produit en-deçà des
spécifications indiquées.

ATTENTION

Refer to the product nameplate for detailed specifications.
Die technischen Daten stehen auf dem Typenschild.
Les données techniques sont inscrites sur la plaquette nominative.

* Maximum allowable pressure (PMA) and maximum allowable temperature (TMA) are

PRESSURE SHELL DESIGN CONDITIONS, NOT OPERATING CONDITIONS.

** "Tag No." is displayed for products with options. This item is omitted from the nameplate

when there are no options.

* Maximal zulässiger Druck (PMA) und maximal zulässige Temperatur (TMA) sind

AUSLEGUNGSDATEN, NICHT BETRIEBSDATEN.

** Die "Tag No." wird angegeben bei Typen mit Optionen. Bei Typen ohne Optionen bleibt

diese Stelle frei.

* Pression maximale admissible (PMA) et température maximale admissible (TMA) sont les

CONDITIONS DE CONCEPTION, PAS LES CONDITIONS DE FONCTIONNEMENT.

** Le "Tag No." est indiqué sur les modèles avec options. Ce numéro ne figure pas sur les

modèles sans options.

G

Production Lot No.
Fertigungslos-Nr.
Lot de Production N°

H Tag No.**

I X-element Type
X-Element-Typ
Type d'élément X

C Maximum Allowable Pressure*
Maximal zulässiger Druck*
Pression maximale admissible*

F Maximum Operating Temperature TMO
Maximale Betriebstemperatur TMO
Temp. de fonctionnement maximale TMO

D Maximum Allowable Temperature* TMA
Maximal zulässige Temperatur* TMA
Température maximale admissible* TMA

A Model
Typ
Modèle

E Maximum Operating Pressure
Maximaler Betriebsdruck
Pression de fonctionnement maximale

B Nominal Diameter
Größe/DN
Dimension/DN

English

Deutsch

Français

5
