TLR 22 4.0 SR User Manual

2

NOTICE

All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon Hobby, LLC. For up-to-date product literature, visit http://www.horizonhobby.com and click on the support tab for this product.

SAFETY PRECAUTIONS AND WARNINGS

Read and follow all instructions and safety precautions before use. Improper use can result in ﬁ re, serious injury and damage to property.

Meaning of Special Language

NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little or no possibility of injury.

WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral damage, and serious injury OR create a high probability of superﬁ cial injury.

WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating.

Failure to operate the product correctly can result in damage to the product, personal property and cause serious injury. This is a sophisticated hobby product and NOT a toy. It must be operated with caution and common sense and requires some basic mechanical ability. Failure to operate this Product in a safe and responsible manner could result in injury or damage to the product or other property. This product is not intended for use by children without direct adult supervision. Do not use with incompatible components or alter this product in any way outside of the instructions provided by Horizon Hobby, LLC. This manual contains instructions for safety, operation and maintenance. It is essential to read and follow all the instructions and warnings in the manual, prior to assembly, setup or use, in order to operate correctly and avoid damage or serious injury.

Components

Some electronic components can become hot while in use. Do not touch parts until cool. Use only with compatible components. Should any compatibility questions exist, please refer to the product instructions, the component instructions or contact Horizon Hobby, LLC.

Batteries

Always follow the manufacturer’s instructions when using and disposing of any batteries. Mishandling of Li-Po batteries can result in ﬁ re causing serious injury and damage.

Small Parts

This kit includes small parts and should not be left unattended near children as choking and serious injury could result.

Safe Operating Recommendations

• Inspect your model before every run to make sure it is track worthy.

• Be aware of any other radio frequency user who may present an interference problem.

• Always be courteous and respectful of other users of your selected driving area.

• Choose an area clear of obstacles and large enough to safely accommodate your driving activity.

• Make sure this area is clear of friends and spectators prior to running your vehicle.

• Be aware of other activities in the vicinity of your path that could cause potential conﬂ ict.

Important Safety Notes

• Select an area for assembly that is away from the reach of small children. Some parts in this vehicle are small and can be swallowed by children, causing choking and possible internal injury; PLEASE USE CAUTION!

• The shock ﬂ uid and greases supplied should be kept out of children’s reach. They are not intended for human consumption!

• Exercise care when using any hand tools, sharp instruments, or power tools during construction.

• Carefully read all manufacturer’s warnings and cautions for any chemicals, glues, or paints that may be used for assembly and operating purposes.

Age Recommendation: Not for Children under 14 years. This is not a toy.

3

HINWEIS

Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby LLC geändert werden. Eine aktuelle Version ersehen Sie bitte im Support Feld unter: http://www.horizonhobby.com.

SICHERHEITSHINWEISE UND WARNUNGEN

Bitte lesen und befolgen Sie allen Anweisungen und Sicherheitswarnungen. Nicht sachgemäßer oder falscher Gebrauch kann zu Feuer, schweren Verletzungen oder Beschädigungen an Eigentum führen.

Erklärung der Begriffe

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben.

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberﬂ ächliche Verletzungen.

WARNUNG: Lesen Sie sorgfältig die gesamte Bedienungsanleitung durch und machen sich vor dem Betrieb mit dem

Produkt vertraut. Falscher und oder nicht sachgemäßer Umgang kann zu Beschädigungen am Produkt, eigenen und fremden Eigentum und ernsthaften Verletzungen führen. Bitte beachten Sie, dass dieses Produkt ein hoch entwickeltes Hobby Produkt und kein Spielzeug ist. Es erfordert bei dem Betrieb

Aufmerksamkeit und grundlegende mechanische Fähigkeiten. Falscher, nicht sachgemäßer Umgang kann zu Beschädigungen an eigenem oder fremden Eigentum oder zu Verletzungen an sich selbst oder Dritter führen. Verwenden Sie das Produkt nicht mit inkompatiblen Komponenten oder verändern es in jedweder Art ausserhalb der von Horizon Hobby, LLC vorgegebenen Anweisungen. Dieses Produkt ist nicht für den Gebrauch von Kindern ohne direkte Aufsicht durch ihre Eltern bestimmt. Die Bedienungsanleitung enthält Anweisungen und wichtige Informationen für die Sicherheit und Betrieb. Es ist daher notwendig, allen darin enthaltenen Anweisungen und Warnungen Folge zu leisten und diese Anleitung vor dem Zusammenbau und Inbetriebnahme sorgfältig durch zu lesen.

Komponenten

Einige elektrische Komponenten können während des Betriebs heiß werden. Fassen Sie diese Teile nicht an bevor sie abgekühlt sind. Verwenden Sie diese Teile nur mit geeigenten Komponenten. Sollten Sie Fragen zur Kompatibilität haben, sehen Sie bitte in der Bedienungsanleitung nach oder kontakten den Service von Horizon Hobby.

Akkus

Befolgen Sie zum Betrieb und zur Entsorgung immer die Anweisungen des Herstellers. Falscher oder nicht sachgemäßer Umgang kann zu Feuer, ernsten Verletzungen und Sachbeschädigung führen.

Kleinteile

Dieser Bausatz enthält Kleinteile und darf nicht in der Nähe von Kleinkindern gelangen, da die Gefahr von Verschlucken und ernsthaften Verletzungen besteht.

Empfehlungen Zum Sicheren Betrieb

• Bitte überpüfen Sie vor dem Einsatz ob das Modell sich in einem einwandfreien Zustand beﬁ ndet.

• Stellen Sie sicher dass kein anderer Fahrer auf der gleichen Frequenz wie sie fährt.

• Gehen Sie höﬂ ich und respektvoll mit anderen Fahrern auf ihrer Strecke um.

• Suchen Sie sich einen Platz der groß genug und frei von Hindernissen ist.

• Stellen Sie sicher, dass die Fahrstrecke frei von Freunden und Zuschauern ist.

• Haben Sie evtl. andere Aktivitäten im Blick die auf der Strecke zum Konﬂ ikt führen könnten.

Wichtige Sicherheitshinweise

• Wählen Sie für den Zusammenbau einen Ort außerhalb der Reichweite von kleinen Kindern. Einige Bauteile in diesem Fahrzeug sind klein und können von Kindern verschluckt werden, was Erstickungen und mögliche innere Verletzungen auslösen kann; BITTE GEBEN SIE ACHT!

• Die im Lieferumfang enthaltene Stoßdämpferﬂ üssigkeit und Fette sollten außerhalb der Reichweite von Kindern aufbewahrt werden. Sie sind nicht für den menschlichen Verzehr bestimmt!

• Seien Sie achtsam, wenn Sie Handwerkzeuge, scharfe Instrumente oder Elektrowerkzeuge während dem Aufbau verwenden.

• Lesen Sie gründlich alle Warn- und Sicherheitshinweise des Herstellersfür jegliche Chemikalien, Kleber oder Lacke, die für den Zusammenbau oder Betriebszwecke eventuell verwendet werden.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

4

REMARQUE

Toutes les instructions, garanties et autres documents sont modiﬁ ables à la seule discrétion de Horizon Hobby, LLC. Pour des documents à jour sur les produits, vous pouvez consulter http://www.horizonhobby.com et cliquer sur l’onglet de support de ce produit.

PRÉCAUTIONS ET AVERTISSEMENTS LIÉS À LA SÉCURITÉ

Lisez et respectez toutes les instructions et précautions de sécurité avant utilisation. L’utilisation incorrecte peut entraîner un incendie, des blessures graves et des dommages aux biens.

Signiﬁ cation de certains termes spéciﬁ ques

REMARQUE: Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET potentiellement un risque faible de blessures.

AVERTISSEMENT: Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et des blessures graves OU engendrer une probabilité élevée de blessure superﬁ cielle.

AVERTISSEMENT: Lisez la TOTALITE du manuel d’utilisation aﬁ n de vous familiariser avec les caractéristiques du

produit avant de l’utiliser. Une utilisation incorrecte du produit peut causer des dommages au produit lui-même, aux biens voire entraîner des blessures graves.

Ceci est un produit de loisirs perfectionné et NON PAS un jouet. Il doit être manipulé avec prudence et bon sens et requiert quelques aptitudes de base à la mécanique. L’incapacité à manipuler ce produit de manière sûre et responsable peut provoquer des blessures ou des dommages au produit ou à d’autres biens. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveillance directe d’un adulte. N’essayez pas de modiﬁ er ou d’utiliser ce produit avec des composants incompatibles hors des instructions fournies par Horizon Hobby, LLC. Ce manuel comporte des instructions de sécurité, de mise en oeuvre et d’entretien. Il est capital de lire et de respecter toutes les instructions et avertissements du manuel avant le montage, le réglage ou l’utilisation aﬁ n de manipuler le Produit correctement et d’éviter les dommages ou les blessures graves.

Eléments

Certains composants électroniques peuvent être très chauds pendant l’utilisation. Ne touchez pas les pièces avant qu’elles aient refroidi. N’utilisez qu’avec des composants compatibles. Pour toute question de compatibilité, consultez les instructions concernant le produit, celles concernant le composant ou prenez contact avec Horizon Hobby, LLC.

Batteries

Toujours respecter les instructions du fabricant lors de l’élimination des batteries. La manutention incorrecte des batteries Li-Po peut conduire à un incendie, à des blessures et dommages graves.

Petites pièces

Ce kit contient de petites pièces qui ne doivent pas être laissées à la portée des enfants sous peine d’étouffement ou de blessure grave.

Recommandations de sécurité d’utilisation

• Contrôlez votre modèle avant chaque utilisation pour vous assurer qu’il est en état de rouler.

• Prenez garde à tout autre utilisateur de fréquence radio pouvant créer des problèmes d’interférences.

• Restez toujours courtois et respectueux des autres utilisateurs sur le lieu choisi pour la conduite.

• Choisissez une zone sans obstacles et sufﬁ samment grande pour accueillir en toute sécurité les évolutions de conduite.

• Assurez-vous que cette zone est dégagée de tous amis et spectateurs avant le démarrage de votre véhicule.

• Prenez garde aux autres activités dans le voisinage de votre trajectoire pouvant créer des conﬂ its potentiels.

Notes de Securité Importantes

• Pour le montage, choisissez une zone hors de portée des enfants en bas âge. Certaines pièces de ce véhicule sont très petites et peuvent être avalées par des enfants, provoquant un étouffement et des blessures internes. AGISSEZ AVEC PRECAUTION!

• Le ﬂ uide et les graisses destinés aux amortisseurs doivent être tenus hors de portée des enfants. Ils ne sont pas destinés à la consommation humaine!

• Faites attention lorsque vous utilisez des outils à main, des instruments coupants ou des outils électriques lors de la construction.

• Lisez attentivement tous les avertissements du fabricant concernant les produits chimiques, les colles ou les peintures pouvant être utilisés pour le montage ou l’utilisation.

14 ans et plus. Ceci n’est pas un jouet.

5

AVVISO

Tutte le istruzioni, garanzie e altri documenti allegato sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una letteratura aggiornata sul prodotto si prega di visitare il sito http://www.horizonhobby.com e cliccare sul tab di riferimento per questo prodotto.

PRECAUZIONI PER LA SICUREZZA E AVVERTENZE

Leggere e seguire le istruzioni e le precauzioni di sicurezza prima dell’uso. Un utilizzo improprio può risultare in un incendio, in gravi lesioni o danni a cose.

Signiﬁ cato dei termini particolari

AVVISO: Indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni alle persone.

AVVERTENZA: Procedure che, se non debitamente seguite, espongono alla possibilità di danni alla proprietà ﬁ sica o possono comportare una elevata possibilità di provocare ferite superﬁ ciali.

AVVERTENZA: Leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto, prima di

farlo funzionare. Un utilizzo scorretto del prodotto può causare danni al prodotto stesso, alle persone o alle cose, causando gravi lesioni.

Questo è un prodotto soﬁ sticato di hobbistica e NON è un giocattolo. Esso deve essere manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica. L’utilizzo improprio o irresponsabile del modello potrebbe causare lesioni, danni al prodotto stesso o nei confronti di terzi. Questo prodotto non è concepito per essere usato dai bambini senza la diretta supervisione di un adulto. Non usare componenti non compatibili o alterare il prodotto in nessuna maniera al di fuori delle istruzioni fornite da Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la sicurezza, l’utilizzo e la manutenzione del prodotto. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima di montare, impostare o usare il prodotto, al ﬁ ne di usarlo correttamente e di evitare danni.

Componenti

Alcuni componenti elettronici possono diventare caldi durante il loro uso. Non toccarli ﬁ nché non si raffreddano. Usare solo componenti compatibili. Se ci sono delle domande in relazione alla compatibilità bisogna riferirsi alle istruzioni del prodotto, alle istruzioni dei componenti o contattare Horizon Hobby, LLC.

Batterie

Seguire sempre le istruzioni del produttore quando si smaltiscono le batterie. Se si manipolano le batterie LiPo in maniera errata si può veriﬁ care un incendio serie lesioni e danni.

Minuterie

Il kit include delle minuteria e non deve essere lasciato incustodito vicino ai bambini, che potrebbero inghiottirli e farsi davvero male.

Raccomandazioni per un utilizzo sicuro

• Controllare il modello prima di ogni corsa per vedere se funziona correttamente.

• Essere al corrente di altri utenti con frequenze radio che potrebbero interferire.

• Essere sempre cortesi e rispettosi verso gli altri utenti della pista di guida.

• Scegliere un’area senza ostacoli abbastanza grande per consentirvi di guidare in sicurezza.

• Accertarsi che quest’area sia priva di persone e spettatori, prima di guidare il veicolo.

• Essere consapevoli di altre attività vicine al percorso che possono causare potenziali conﬂ itti.

Note Importanti di Sicurezza

• Scegliere un’area per il montaggio che non sia facilmente raggiungibile dai bambini. Alcuni pezzi di questo veicolo sono piccoli e possono essere inghiottiti dai bambini causando soffocamento e possibili lesioni agli organi interni; PRESTARE ATTENZIONE!

• L’olio e il grasso per gli ammortizzatori dovrebbero essere tenuti lontani dalla portata dei bambini. Tali elementi non sono commestibili!

• Durante il montaggio, prestare attenzione quando si usano utensili, strumenti afﬁ lati o alimentati da energia elettrica.

• Leggere attentamente tutti gli avvertimenti e i consigli dettati dal produttore relativi alle sostanze chimiche, alla colla, agli smalti e a tutti gli elementi di montaggio e di funzionamento del veicolo.

Almeno 14 anni. Non è un giocattolo.

6

ATENCIÓN

Horizon Hobby, LLC se reserva el derecho a introducir cambios sin previo aviso en las instrucciones, garantías y otros documentos colaterales. Para ver las actualizaciones del producto entre en http://www.horizonhobby.com en la sección de soporte.

PRECAUCIONES Y MEDIDAS DE SEGURIDAD

Lea y siga todas las instrucciones y medidas de seguridad antes de utilizar el producto. Un mal uso puede provocar incendios, lesiones graves y daños al producto y la propiedad.

Signiﬁ cado de Lenguaje Especial

ATTENCIÓN: Procedimientos, que de no seguir adecuadamente, pueden provocar daños físicos y a la propiedad con poca o ninguna posibilidad de lesiones.

PRECAUCIÓN: Procedimientos que de no seguir correctamente, pueden dañar la propiedad, provocar daños colaterales y heridas superﬁ ciales, además de lesiones graves.

PRECAUCIÓN: Lea TODO el manual de instrucciones para familiarizarse con el producto antes de utilizarlo. Un

uso irresponsable del producto puede resultar en daños al propio producto, a la propiedad e incluso causar lesiones graves. Esto es un producto soﬁ sticado del hobby y NO un juguete. Debe utilizarse con precaución y sentido común, además de requerir

un conocimiento básico en mecánica. De no utilizar el producto de forma sensata puede acabar provocando daños al producto o a la propiedad. Este producto no está intencionado para ser utilizado por niños sin la supervisión de un adulto. No intente desmontar, utilizar componentes incompatibles o aumentar el tamaño del producto sin la aprobación de Horizon Hobby, LLC. Este manual contiene instrucciones de seguridad y de mantenimiento del producto. Es esencial leer y seguir todas las instrucciones del manual antes de montar, ajustar o utilizar el producto, para así dar el uso apropiado al producto y evitar daños y lesiones.

Componentes

Algunos componentes electrónicos se pueden calentar con el uso. No toque estas partes hasta que se enfríen. Utilice sólo componentes compatibles. En caso de tener alguna duda de compatibilidad acuda a las instrucciones del producto, las instrucciones del componente o contacte con Horizon Hobby, LLC directamente.

Baterías

Siga siempre las instrucciones del fabricante a la hora de utilizar cualquier batería. Un uso inapropiado de las baterías de Li-Po puede resultar en fuego, provocando lesiones y daños graves.

Piezas Pequeñas

Este kit incluye piezas pequeñas que no deben dejarse al alcance de los niños, ya que pueden tragárselas y asﬁ xiarse.

Recomendaciones Para un Uso Seguro

• Inspeccione el producto antes de cada manga para asegurarse que esté en perfectas condiciones.

• Sea consciente de las frecuencias que se estén utilizando y que puedan interferir con su equipo de radio.

• Siempre sea respetuoso con el resto de pilotos de su club o zona de recreo.

• Seleccione una zona amplia y libre de obstáculos para llevar a cabo su conducción.

• Asegúrese que esta zona este alejada de espectadores antes de utilizar el producto.

• Fíjese en otras posibles actividades que se estén llevando a cabo en las proximidades y que puedan interferir con su pilotaje.

Medidas de Seguridad Importantes

• Escoja una zona de montaje alejada del alcance de los niños. Algunas piezas de este kit son muy pequeñas y pueden provocar asﬁ xia o lesiones internas en caso de tragárselas; POR FAVOR EXTREME LA PRECAUCIÓN!

• El hidráulico y las grasas incluidas deben mantenerse lejos del alcance de los niños. No están intencionadas para el consumo humano!

• Extreme la precaución cuando utilice herramientas punzantes y cortantes durante el montaje.

• Lea atentamente todas las instrucciones y medidas de seguridad cuando use productos químicos, pegamentos o pinturas durante el montaje.

Edad recomendada: No para niños menores de 14 años. Esto no es un juguete.

7

WELCOME TO TEAM LOSI RACING

Thank you for choosing the Team Losi Racing® 22™ 4.0 SR as your new 2WD SPEC buggy kit. Over the past several years, the 17.5T SPEC 2WD class has become the most popular racing class in R/C. The 22 4.0 SR improves on the heritage of the 22 3.0 SR as the ﬁ rst buggy kit focused directly on delivering an ultra-high performance buggy speﬁ cally for the spec racing class. The buggy built into laydown conﬁ guration, can easily be built under the ROAR and IFMAR minimum weight limit of 1499g right out of the box with normal electronics and a full sized ‘shorty’ Li-Po battery. Combine the innovative aluminum differential assembly with replaceable composite outdrives, the lightest direct drive system available, and aluminum CVA bones with lightened axles, the 22 4.0 SR provides all the performance a spec racer can hope for – and does it right out of the box. Let’s get to building, and then to winning!

Race On!

Team Losi Racing

DE Willkommen bei Team Losi Racing

Vielen Dank, dass Sie den Team Losi Racing® 22 4.0 SR als Ihren neuen 2WD SPEC Buggy-Kit gewählt haben. In den letzten Jahren ist die 17.5T SPEC 2WD Klasse die beliebteste im RC-Wettbewerb geworden. Der 22 4.0 SR verbessert das Erbe seines Vorgängers 22 3.0 SR, des ersten auf den Wettbewerb ausgerichteten Buggy-Kit, dessen Ziel es war, höchste Leistungsfähigkeit zu erreichen. Dieser Buggy wird mit Laydown-Konﬁ guration geliefert und lässt sich leicht unter dem durch ROAR und IFMAR vorgegebenen Mindestgewicht von 1499 g bauen. Dies mit Standard-Elektronik und einem „Shorty“ Li-Po-Akku. Mit einem innovativen Aluminiumdifferential mit auswechselbaren Abtrieben aus Verbundwerkstoff, dem leichtesten Direktantrieb auf dem Markt und CVA Aluminiumkardanknochen mit erleichterten Achsen, verfügt der 22 4.0 SR über alle Leistungsmerkmale, die für den Wettbewerb erforderlich sind, und ist sofort einsetzbar. Viel Spaß beim Bauen und Siegen!

Viel Glück und ein gutes Rennen,

Team Losi Racing

FR Bienvenue chez Team Losi Racing

Nous vous remercions d’avoir choisi le 22 4.0 Spec Racer du Team Losi Racing® comme votre nouveau kit buggy 2 roues motrices SPEC. Au cours des dernières années, la classe SPEC 2 roues motrices 17,5T est devenue la plus fréquente dans la compétition RC. Le 22 4.0 SR améliore l’héritage du 22 3.0 SR comme le premier kit buggy axé exclusivement sur la réalisation d’un buggy haute-performance dédié à la compétition spec. Ce buggy assemblé à la conﬁ guration laydown, peut facilement être assemblé pour respecter le poids minimum de 1499g autorisé par le ROAR et l’IFMAR, et ce avec une électronique standard et une batterie Li-Po shorty. Avec un ensemble différentiel aluminium innovateur, des noix de cardans remplaçables en composite, une transmission plus légère et des cardans CVD avec axes allégés, le 22 4.0 SR vous offre toutes les performances nécessaires pour la compétition spec dès sa sortie de boîte. Attaquez l’assemblage et enchaînez les victoires!

C’est parti.

Team Losi Racing

IT Benvenuto nel Team Losi Racing

Grazie per aver scelto la Team Losi Racing® 22 4.0 SR come nuova buggy SPEC 2 ruote motrici. Nel corso degli ultimi anni la classe 17.5T SPEC 2WD è diventata la più popolare nel mondo delle competizioni. La 22 4.0 SR nasce dalla piattaforma della 22 3.0 SR, la prima buggy progettata per raggiungere prestazioni sensazionali nella sua classe di competizione. In assetto laydown la buggy può essere facilmente assemblata rimanendo al di sotto del peso minimo di 1499 grammi ﬁ ssato da ROAR e IFMAR, con elettronica standard e un pacco batteria LiPo di tipo ‘shorty’. La 22 4.0 SR monta un innovativo differenziale di alluminio con trascinatori sostituibili in materiale composito, la trasmissione diretta più leggera sul mercato e cardani CVA di alluminio con assi alleggeriti. Fin dal primo istante la 22 4.0 SR soddisfa tutte le aspettative del pilota. Corri ad assemblarla e preparati a vincere.

Buona fortuna e buona corsa,

Team Losi Racing

ES Bienvenido a Team Losi Racing

Gracias por haber elegido el Team Losi Racing® 22 4.0 SR como su nuevo kit SPEC 2WD buggy. En los últimos años, la clase SPEC 2WD 17,5T se hizo más popular en la carrera RC. El 22 4.0 SR mejora el patrimonio del 22 3.0 SR como el primer kit centrado exclusivamente en la consecución de un buggy de alto rendimiento dedicado a la clase de competición SPEC. El buggy, montado a la conﬁ guración Laydown, se puede montar fácilmente, desde su salida de la caja, para cumplir con el peso mínimo de 1499g autorizado por el ROAR e IFMAR, y esto con una electrónica estándar y un traje corto de la batería Li-Po. Con un conjunto de diferencial de aluminio innovador, tuercas de cardán reemplazables en compuestos, una transmisión directa más ligera en el mercado y cardanes CVA de aluminio con ejes aligerados, el 22 4.0 SR proporciona todo el rendimiento que un competidor de SPEC puede esperar - y lo hace directamente de la caja. ¡Vamos a comenzar el montaje y ganamos!

Suerte en la competición.

Team Losi Racing

8

REGISTER YOUR TEAM LOSI RACING PRODUCT ONLINE

Register your Team Losi Racing product online at TLRACING.com and follow the product registration link to stay connected.

DE Registrieren Sie Ihr Team Losi Racing Produkt online

Registrieren Sie Ihr Produkt online bei TLRACING.com, und folgen Sie dem Link zur Produktregistrierung, um auf dem Laufenden zu bleiben mit Team Losi Racing.

FR Enregistrez votre produit Team Losi Racing en ligne

Enregistrez votre produit auprès de la Team Losi Racing sur la page TLRACING.com

IT Registrazione online del prodotto Team Losi Racing

Registrando online il prodotto a TLRACING.com e seguire il link di registrazione del prodotto per essere sempre aggiornati con Team Losi Racing.

ES Registre su producto Team Losi Racing Online

Registre su producto online en TLRACING.com y siga los pasos necesarios para mantenerse conectado con Team Losi Racing.

KIT/MANUAL ORGANIZATION

The kit is composed of different bags marked A through F, and Tuning Parts. It is essential that you open only one bag at a time and follow the correct assembly sequence. The Tuning Parts bag has some additional tuning option parts such as different anti-squat and toe inserts, shock shaft limiters, 20 degree kit shim. If you are building your 22 4.0 SR buggy to the kit setup, no parts will be need from this bag during assembly.

DE Kit/Aufbau der Anleitung

Das Kit besteht aus mehreren verschiedenen Beuteln, die mit A bis F gekennzeichnet sind, und Tuning-Teilen. Es ist wichtig, dass Sie immer nur eine Tüte öffnen und die richtige Montagereihenfolge genau einhalten. Der Beutel mit den Tuning-Teilen enthält einige Teile für zusätzliche Tuning-Optionen, beispielsweise verschiedene Anti-Squat- sowie Vorspurund Nachspureinsätze, Kolbenstangenbegrenzer sowie 20-Grad-Distanzscheiben. Wenn Sie Ihren 22 4.0 Buggy zur Kit-Konﬁ guration bauen, werden während der Montage keine Teile aus diesem Beutel benötigt.

FR Organisation du Kit/Manuel

Ce kit est composé de plusieurs sacs étiquetés de A à F et de pièces de réglage. Il est essentiel que vous ouvriez un seul sac à la fois et que vous suiviez les instructions de montage. Le sac de pièces de réglage contient des pièces optionnelles comme des cales de pincements différentes, des butées de suspension et des cales de kit de 20°. Si vous assemblez votre buggy selon les instructions du kit, aucune pièce de ce sac ne sera nécessaire lors du montage.

IT Kit / manuale Organizzazione

Il kit è formato da diverse bustine contrassegnate con le lettere A–F e da parti per tuning. È fondamentale aprire una bustina alla volta e seguire l’ordine corretto di montaggio. La bustina Tuning Parts contiene alcune parti supplementari come diversi inserti per anti-squat e convergenza, limitatori dell’albero ammortizzatore e spessori di 20 gradi. Se si esegue il montaggio standard della 22 4.0 SR, non sarà necessario alcun pezzo di questa bustina.

ES Kit/Manual de Organización

El kit se compone de diferentes bolsas marcadas de la A a la F, y Piezas de Tuning. Es esencial que se abra sólo una bolsa a la vez y seguir la secuencia de montaje correcta. La bolsa de Piezas de Tuning contiene algunas partes opcionales como diferentes inserciones de anti-squat y convergencia, limitadores de amortiguador y una cuña de 20 grados. Si está construyendo su buggy SR 4.0 a la conﬁ guración del kit, no se necesita ninguna pieza de esta bolsa durante el montaje.

Completed Kit Speciﬁ cations

11.0 in (280.0mm) Wheelbase\Radstand\Empattement\Interasse\Distancia entre ejes

9.8 in (248.5mm) Front Track Width\Spurbreite vorne\Largeur de la voie avant\Larghezza zona anteriore\Ancho de vía delantero

9.8 in (250.0mm) Rear Track Width\Spurbreite hinten\Largeur de la voie arrière\Larghezza zona posteriore\Ancho de vía trasero

5.8 in (148.0mm) Overall Height\Höhe\Hauteur totale\Altezza generale\Altura total

15.0 in (382.0mm) Overall Length with Tires\Länge über alles mit Reifen\Longueur avec pneus\Lunghezza totale con gli pneumatici\Longitud Total con Neumáticos

TOOLS REQUIRED \ ERFORDERLICHE WERKZEUGE \ OUTILS NÉCESSAIRES \ UTENSILI NECESSARI \ HERRAMIENTAS REQUERIDAS

ENGLISH DEUTSCH FRANÇAIS ITALIANO ESPAÑOL

.050” Hex Wrench .050”-Inbusschlüssel Clé hexagonale, .050” Chiave esagonale da .050” Llave allen .050”

1.5mm Hex Wrench 1,5mm-Inbusschlüssel Clé hexagonale, 1,5mm Chiave esagonale da 1,5mm Llave allen 1.5mm

2mm Hex Wrench 2mm-Inbusschlüssel Clé hexagonale, 2mm Chiave esagonale da 2mm` Llave allen 2mm

2.5mm Hex Wrench 2,5mm-Inbusschlüssel Clé hexagonale, 2,5mm Chiave esagonale da 2,5mm Llave allen 2.5mm

Body Scissors Lexanschere Ciseaux à lexan corpo forbici Tijeras para carrocería

Needle-Nose Pliers Spitzzange Pince à bec Pinze a becchi lungh Alicates de punta ﬁ na

Regular Pliers Normale Zange Pince ordinaire Pinze normali Alicates normales

Hobby Knife Hobbymesser Cutter Cutter da modellismo Cutter

9

ICON KEY / SYMBOLSCHLÜSSEL / LÉGENDE DES ICÔNES / RIFERIMENTO ICONA / LEYENDA DE ICONOS

ENGLISH DEUTSCH FRANÇAIS ITALIANO ESPAÑOL

TLR-LOK

Apply TLR-Lok™ Threadlock

- TLR76004

TLR-Lok auftragen Appliquer du

frein ﬁ let TLR-Lok

Applicare TLR-Lok Aplique ﬁ jatornillos TLR-lok

Apply High Pressure Black Grease - TLR77000

Schwarzes Hochdruckfett auftragen

Appliquer de la graisse haute-pression noire

Applicare grasso nero ad alta pressione

Aplique grasa negra de alta presión

GLUE

Apply CA Glue CA-Kleber auftragen Appliquer de la colle CA Applicare colla CA Aplique pegamento CA

GREASE

CLEAR

Apply Clear Grease Farbloses Schmierfett

auftragen

Appliquer de la graisse Clear Grease (transparente)

Applicare grasso trasparente Aplique grasa

transparente

Degrease with Motor Spray

-DYN5500

Mit Motorspray entfetten

Dégraisser au nettoy ant moteur

Togliere il grasso non lo spray per motori

Desengrase con limpiador de motores

OIL

Fill With Silicone Oil Mit Silikonöl füllen Remplir d’huile silicone Riempire con olio al silicone Rellene con aceite

de amortiguador

Pay Special Attention

Besonders aufpassen Faire particulièrement

attention

Prestare molta attenzione Preste especial atención

CUT

Cut/Trim Schneiden/

Abgleichen

Couper/ébavurer Tagliare / regolare Corte/lime

Ensure Free Movement

Leichtgängigkeit sicherstellen

Vériﬁ er la liberté de mouvement

Assicurare un movimento libero

Asegure el movimiento libre

Ensure Free Rotation Freigängigkeit

sicherstellen

Vériﬁ er la libre rotation Assicurare un

movimento libera

Asegure rotación libre

Ensure Proper Orientation

Passende Ausrichtung sicherstellen

Vériﬁ er l’orientation correcte Assicurare un corretto

orientamento

Asegúrese que la orientación es correcta

Push Firm Fest drücken Pousser fermement Spingere forte Empuje ﬁ rmemente

L

Side Shown Seite dargestellt Côté présenté Mostrato lateralmente Lado mostrado

L

R

L R

Assemble Other Side the Same

Andere Seite gleich zusammenbauen

Monter l’autre côté à l’identique

Assemblare l’altro Lo stesso per l’altro lato

Monte el lado opuesto de igual manera

x2

Repeat/Build Multiple Wiederholen/

mehrfachbauen

Répéter/assembler plusieurs fois

Ripetere/costruire multiplo Repita/Monte tantas veces

Screw Partially Provisorisch anschrauben Visser partiellement Avvitare parzialmente Atornille parcialmente

DO NOT OverTighten/Snug Tight

KEINESFALLS zu stark/bis zum Anschlag anziehen

NE PAS serrer excessivement (serrer juste assez)

NON stringere troppo (stringere sufﬁ cientemente)

NO apriete en exceso

Tighten Festziehen Serrer Stringere Apriete

32.0mm

TLR231029

TLR234078

ECX1050

x2x1

M3 x 12mm

Servo Servo Horn

JR®/Spektrum™/KO PROPO/Sanwa 23T

Hitec 24T

Futaba/Savox 25T

x1

x1 x1 x1

x1

M3 x 6mm

4.3 x 5mm

EN 1 drop DE 1 Tropfen FR 1 goutte IT 1 goccia ES 1 gota

TLR1554

x4

TLR-LOK

TLR5901

TLR1554

TLR6028

TLR231064

TLR231039

10

A1

A2

A3

x8 x2

x1

M3 x 8mm

TLR5961

TLR231065

TLR231039

TLR231065

x4

x1 x1

M3 x 12mm

TLR5963

TLR231038

11

A4

A5

x2

x1

M3 x 16mm

x4 x4

x2 x2 x2

M3 x 10mm

3.2 x 0.7 x 0.5mm

Servo Shims/

Unterlegscheiben/Cales/ Spessori/Calzas

Sanwa (2mm + 1mm)

Futaba 2mm

Hitec 0mm

JR 0mm

KO PROPO 1mm

Spektrum (2mm + 0.5mm)

Savox 0mm

TLR5964

TLR231067

TLR231027

TLR6352

TLR5903

12

A6

A7

x1 x2 x1 x2

x1

4-40 x 3/16”

4.8 x 6mm 4.3 x 5mm

M3 x 1.0mm

LOSA6025

TLR231028

LOSA6306

TLR6019

1.0mm

TLR6025

x2

M3 x 12mm

TLR5904

TLR231028

TLR231027

TLR231028

13

A8

A9

x4

x2

5 x 8 x 2.5mm

5 x 7 x 0.2mm

x1 x2

x1

M3 x 6mm M3 x 12mm

LOSA6356

TLR237000

TLR231027

TLR231067

TLR5904

TLR1052

TLR5901

TLR-LOK

EN 1 drop DE 1 Tropfen FR 1 goutte IT 1 goccia ES 1 gota

14

A10

A11

6.00

x1

x2

M3 x 8mm

M3 x .5 x 5.5mm

4.8 x 10mm

M3 x 2.0mm

1 2

TLR6023

TLR6313

TLR234050

TLR5902

TLR6019

2.0mm

x2 x2

x1 x1

M3 x 14mm M3 x 16mm

TLR5910

TLR5964

TLR234051

15

A12

A13

x2

x4

x1 x1

M2.5 x 10mm

#3L

#3R

L

R

L R

L

R

TLR234074

VTR235014

16

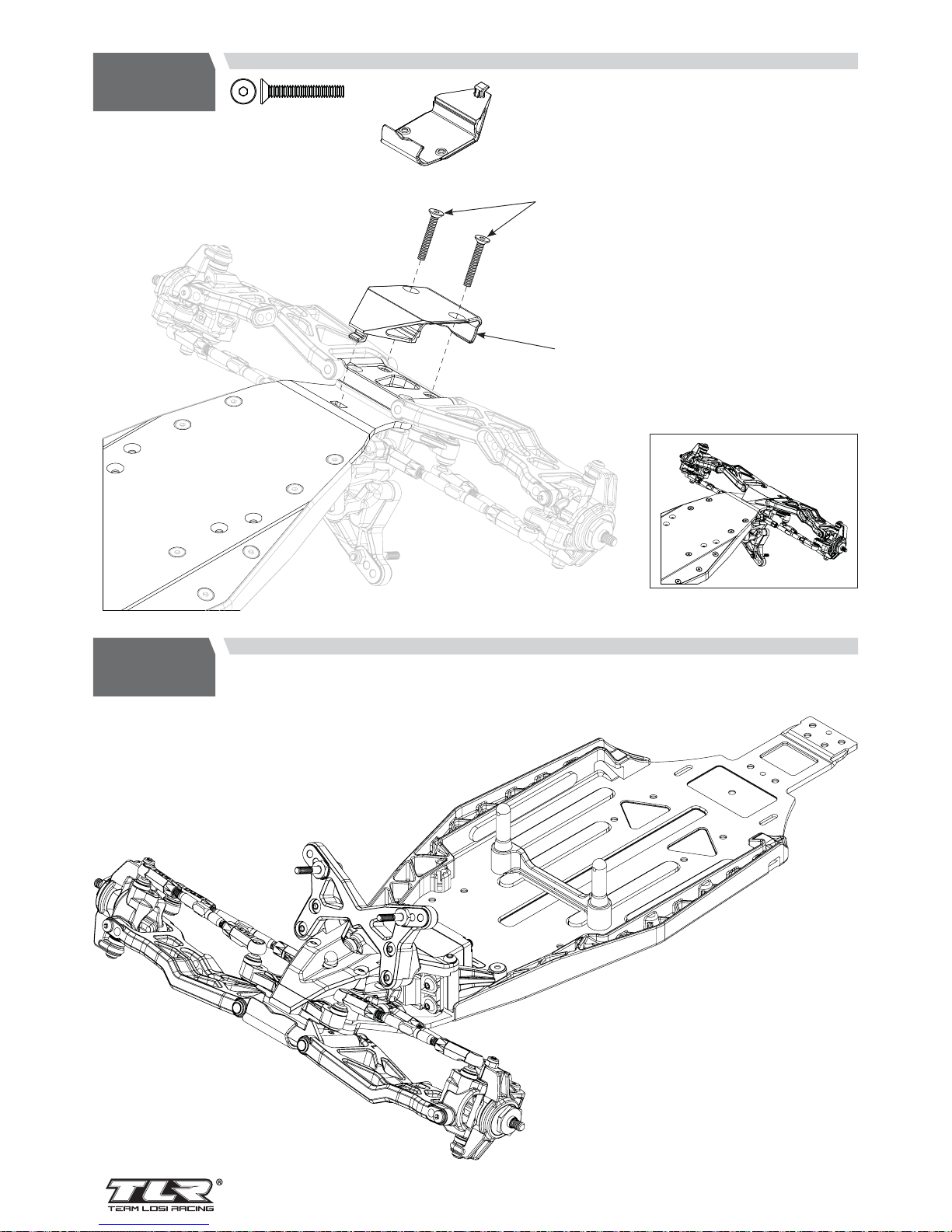

A14

B1

4

3

2

EN Ackermann Arms DE Ackermann-Arme FR Bras d’Ackermann IT Bracci di Ackermann ES Brazos Ackerman

EN #3 – Bell Crank Ackermann Setting, standard bump steer height. DE #3 – Kipphebel Ackermann-Einstellung, Standardhöhe beim Rollenlenken. FR #3 – Réglage support de levier d’Ackermann, hauteur de variation de

parallélisme standard

IT #3 – impostazione Ackermann squadretta, bump steer ad altezza standard. ES #3 – Ajuste de manivela de campana Ackermann, altura de dirección agujereada

estándar

EN #2 – New Ackermann Setting,

low bump steer height.

DE #2 – Neue Ackermann-

Einstellung, niedrige Höhe beim Rollenlenken.

FR #2 – Nouveau réglage

Ackermann, hauteur de variation de parallélisme basse

IT #2 – nuova impostazione

Ackermann, bump steer basso.

ES #2 – Nuevo ajuste

Ackermann, altura de dirección agujereada baja

EN #1 – New Ackermann Setting,

standard bump steer height.

DE #1 – Neue Ackermann-

Einstellung, Standardhöhe beim Rollenlenken.

FR #1 – Nouveau réglage

Ackermann, hauteur de variation de parallélisme standard

IT #1 – nuova impostazione

Ackermann, bump steer ad altezza standard.

ES #1 – Nuevo ajuste

Ackermann, altura de dirección agujereada estándar

EN New Ackermann Setting (#1 &

#2) - Provides more aggressive steering feel and more midcorner rotation. Bell Crank Ackermann Setting (#3) - Provides smoother steering feel and less mid-corner rotation.

DE Neue Ackermann-Einstellung

(Nr. 1 und Nr. 2) – Bietet ein aggressiveres Lenkgefühl und mehr Drehung in der Mitte der Kurve. Kipphebel AckermannEinstellung (Nr. 3) – Bietet ein sanfteres Lenkgefühl und weniger Drehung in der Mitte der Kurve.

FR Nouveaux réglages Ackermann

(#1 & #2) – Apportent une direction plus agressive et plus de rotation en milieu de courbe Réglage support de levier d’Ackermann (#3) - Apporte une direction plus souple et moins de rotation en milieu de courbe.

IT Nuova impostazione Ackermann

(#1 e #2) - produce una sterzata più aggressiva e aumenta la rotazione ad angolo medio. Impostazione Ackermann squadretta (3) - produce una sterzata più morbida e riduce la rotazione ad angolo medio.

ES Nuevo ajuste Ackermann (#1 &

#2) - Proporciona una sensación de dirección más agresiva y más rotación en mitad curva. Ajuste de manivela de campana Ackermann (#3) - Proporciona una sensación de dirección más suave y menos rotación en mitad curva.

L

R

L

R

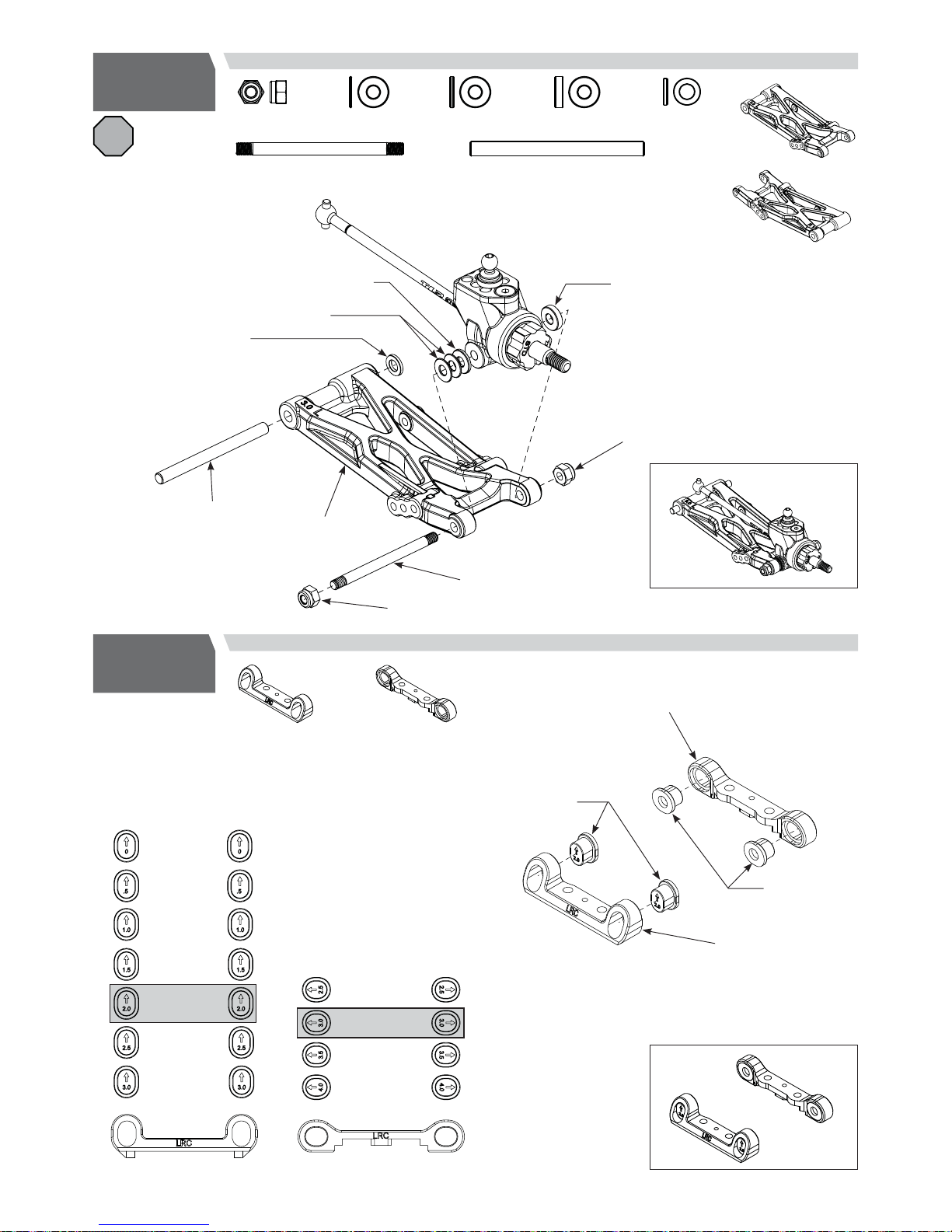

EN Trail Setting DE Spureinstellung FR Réglage empattement IT Impostazione trail ES Ajuste de la distancia entre ejes

EN 4mm – Off-Set Inserts Back DE 4 mm – Off-Set-Einsätze hinten FR 4mm – Cales décalées vers l’arrière IT Inserti dietro – offset di 4 mm ES 4mm – Calzos desplazan hacia atrás

EN 3mm – Centered Inserts DE 3 mm – Zentrierte Einsätze FR 3mm – Cales centrées IT Inserti centrati – 3 mm ES 3mm – calzos centrado

EN 2mm – Off-Set Inserts Forward DE 2mm – Off-Set-Einsätze vorne FR 2mm – Cales décalées vers l’avant IT Inserti davanti – offset di 2 mm ES 2mm – Calzos desplazan hacia

adelante

#3

#2

#1

#3 #2 #1

17

B1

0 - 0.25

x2 x4 x4 x2 x2

x2

M3 x 6mm

6 x 5 x 0.5mm

5 x 10 x 4mm

M3 x 1.0mm

4.8 x 6mm

Low Mount

x2 x2 x4 x4

x2

x1

x2

M3 x 5mm

M2.5 x 0.45 x 5.0mm

M3 x 2.0mm M3 x 1.0mm

2.45 x 43.5mm

5º L5º R

4.8 x 10mm

L

R

L

R

L

R

L

R

TLR232070

TLR6932

TLR232070

TLR234000

TLR6019

1.0mm

TLR6932

TLR232070

TLR5901

TLR-LOK

TLR6023

TLR234084

TLR6312

TLR234052

TLR6289

TLR6019

2.0mm

TLR6019

1.0mm

TLR6019

2.0mm

TLR6019

1.0mm

EN 1 drop DE 1 Tropfen FR 1 goutte IT 1 goccia ES 1 gota

18

B2

B3

x4

x1 x1

x2

x1

M3 x 5mm

3.5 x 38mm

L

R

L

R

TLR234023

TLR334046

TLR6289

TLR234051

TLR234052

x2

x4

M3.5 x 50mm

x2

TLR234059

TLR234078

78.80mm

32.90mm

19

B4

B5

B6

x2 x2 x2

M3.5 x 55mm

TLR234078

TLR234060

TLR234078

81.71mm

35.20mm

20

B7

B8

x4

x2

x1

M3 x 10mm

TLR6313

TLR1055

TLR5097

TLR5903

21

B9

B10

x2

x1

M3 x 20mm

TLR5965

TLR1054

22

B11

B12

x1

x1 x1

5 x 8 x 2.5mm

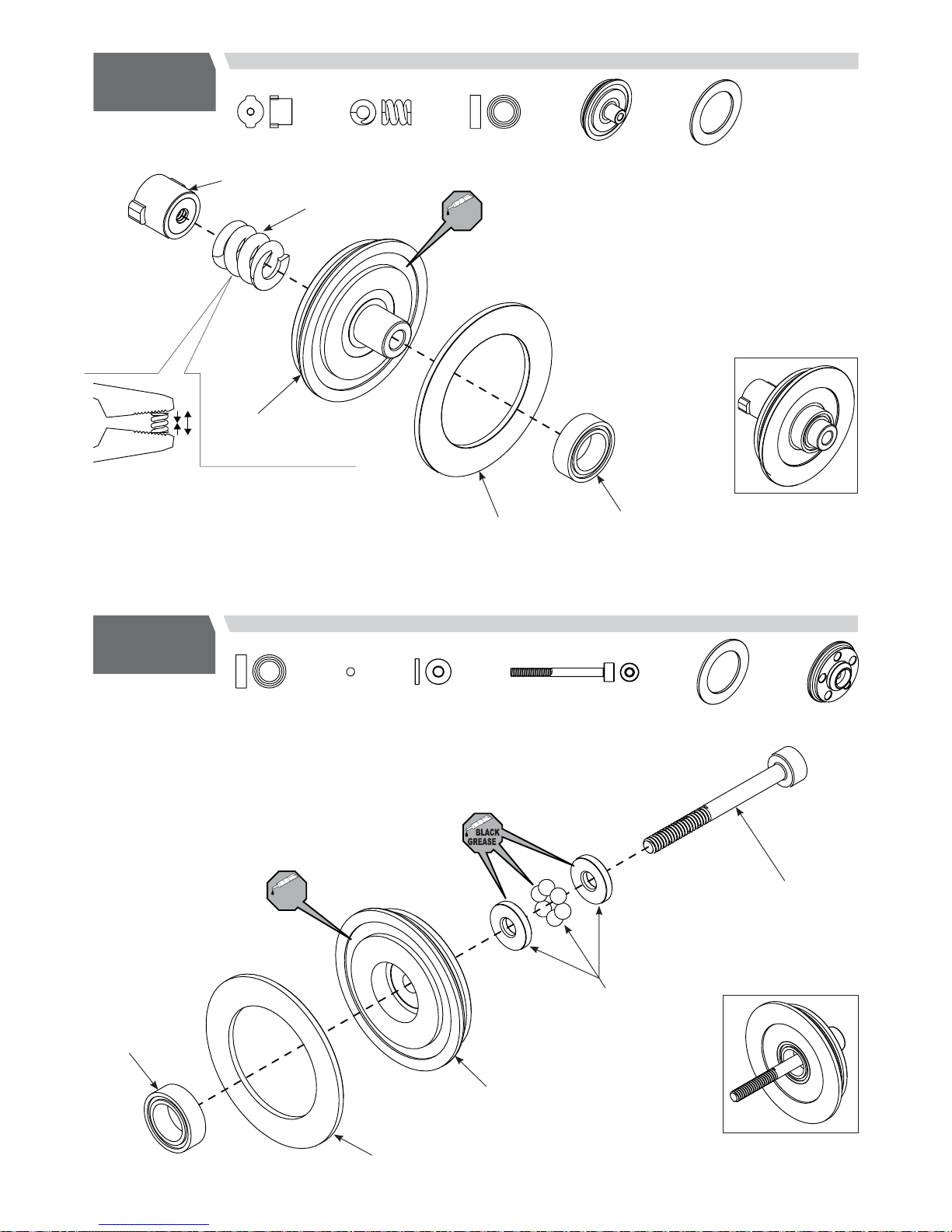

EN Compress spring once before installing. DE Drücken Sie die Feder vor dem Einbau zusammen. FR Compressez le ressort avant de l‘installer. IT Comprimere le molle una volta prima di montarle. ES Comprima el muelle una vez, antes de montarlo.

TLR232060

TLR2958

TLR232056

TLR2954

TLR237000

GREASE

CLEAR

x1

x6

x2

x1

x1 x1

5 x 8 x 2.5mm

2.0mm

TLR237000

TLR2954

TLR232056

TLR2947

TLR2958

GREASE

CLEAR

23

C1

C2

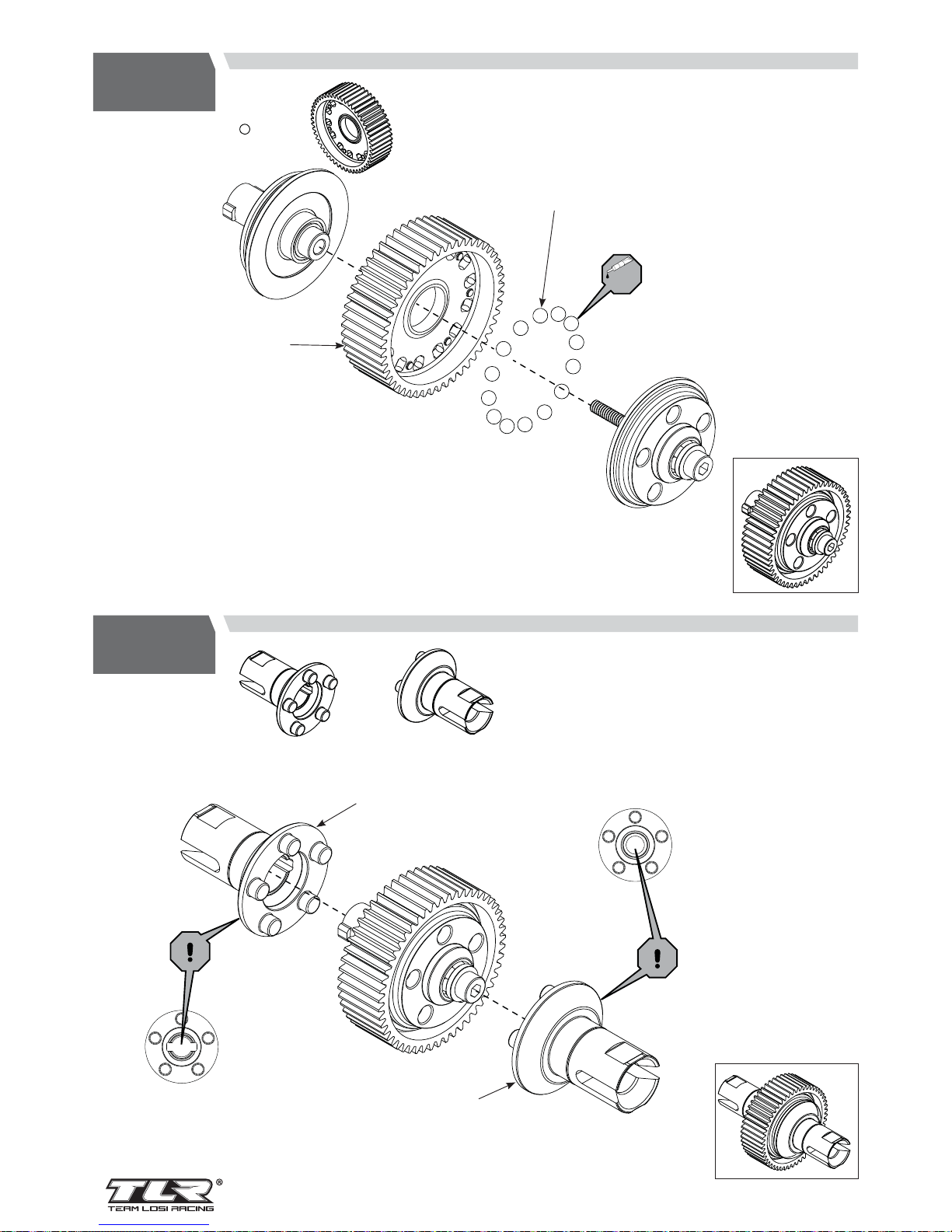

EN Tighten diff until resistance is felt while working diff by

hand. Tighten screw down and back off 1/8th turn.

DE Ziehen Sie das Differenzial mit der Hand fest bis etwas Widerstand

gespürt wird. Ziehen die Schraube fest und drehen Sie sie dann 1/8 Umdrehung zurück.

FR Serrez la différentielle jusqu’à sentir la résistance en travaillant la différentielle

avec l’autre main. Serrez la vis vers le bas et dévissez d’un 1/8 ème de tour.

IT Stringere il differenziale ﬁ no a quando si avverte con le mani la resistenza desiderata.

Stringere la vite ﬁ no in fondo e poi svitare 1/8 di giro.

ES Apriete la diferencial hasta que sienta resistencia mientras que trabajes la diferencial con la

otra mano. Apriete el tornillo hacia abajo y atrás 1/8º de vuelta.

x14

x1

GREASE

CLEAR

TLR232072

TLR2951

x1

TLR232057

24

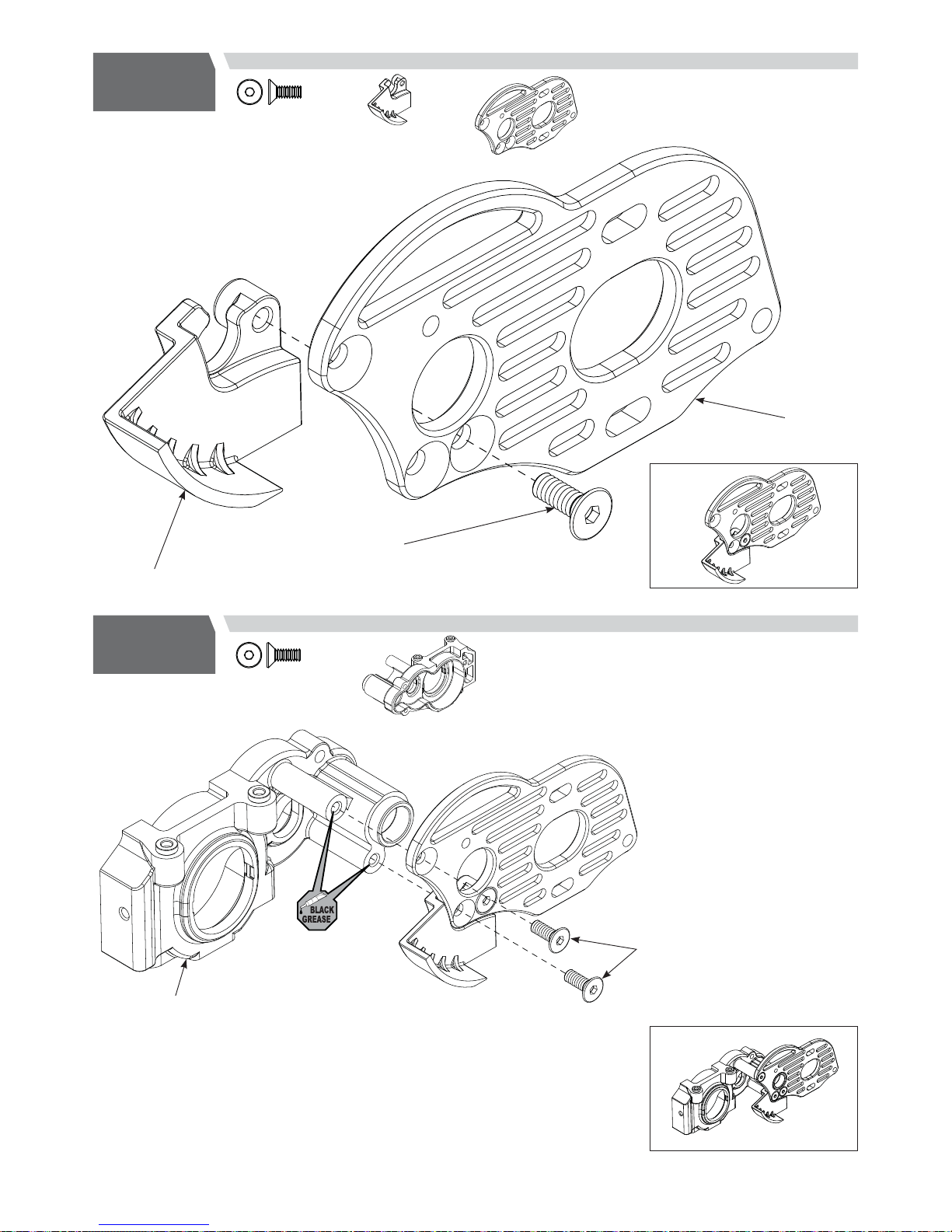

C4

C3

x1

M3 x 8mm

TLR231066

TLR5961

TLR232068

x2

x1

M3 x 8mm

TLR5961

TLR232067

25

C5

C6

EN 0, Standard Differential Height - Ideal for Dirt or Clay DE 0, Standardhöhe des Differenzialgetriebe – Ideal für Schmutz oder

Lehm

FR 0, hauteur de différentiel standard - Idéal pour piste en terre IT 0, altezza differenziale standard: ideale per tracciati sterrati o piste

con terreno argilloso

ES 0, altura de diferencial estándar - Ideal para pista de tierra

EN +3.5mm, Raised Differential Height - Ideal for Carpet and Astroturf DE +3,5 mm, erhöhte Differenzialgetriebeposition- Ideal für Teppich und Kunstrasen FR +3,5mm, hauteur de différentiel surélevée - Idéal pour piste synthétique IT Altezza differenziale +3,5 mm: ideale per superﬁ ci sintetiche e Astroturf ES + 3.5mm, altura de diferencial elevada - Ideal para pista sintética

x1

TLR232067

EN Ensure the same inserts are installed as Step C6 DE Stellen Sie sicher, dass die gleichen Einsätze wie in Schritt 6 installiert werden FR Assurez-vous que vous installez les mêmes inserts que dans l’étape C6 IT Accertarsi che vengano installati gli stessi inserti del punto C6 ES Asegúrese de que instala las mismas inserciones como en la etapa C6

x1

TLR232067

26

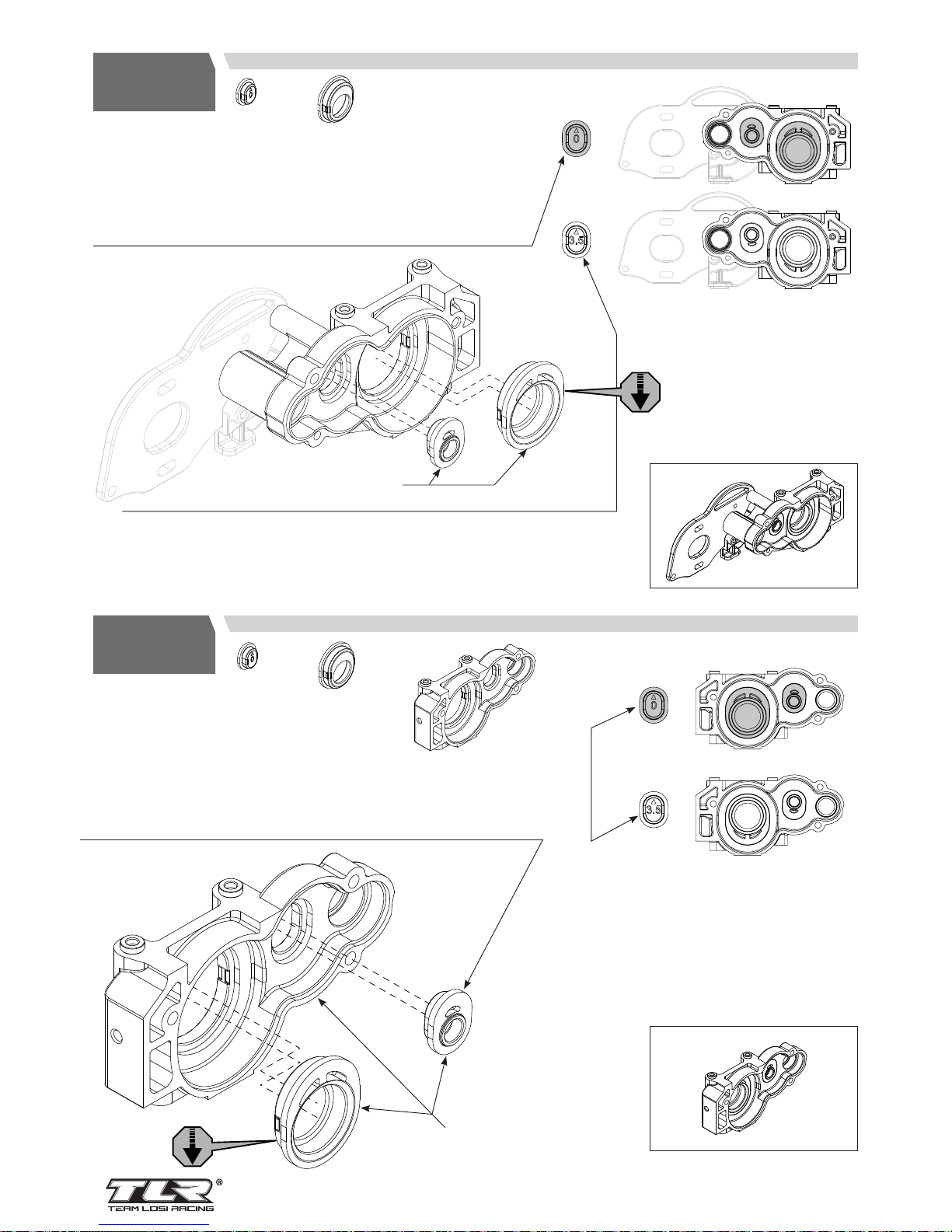

C7

C8

EN Ensure diff screw is on left side of

the vehicle.

DE Stellen Sie sicher, dass die

Differentialschraube auf der linken Seite des Fahrzeuges ist.

FR Vériﬁ ez que la vis du différentiel est

bien du côté gauche de la voiture.

IT Accertarsi che le viti del

differenziale siano sul lato sinistro del veicolo.

ES Asegúrese que el tornillo del

diferencial esté a la izquierda.

x2

5 x 10 x 4mm

x4

x1

TLR232072

TLR6932

TLR232072

TLR6932

TLR332044

TLR6932

LOSA6943

27

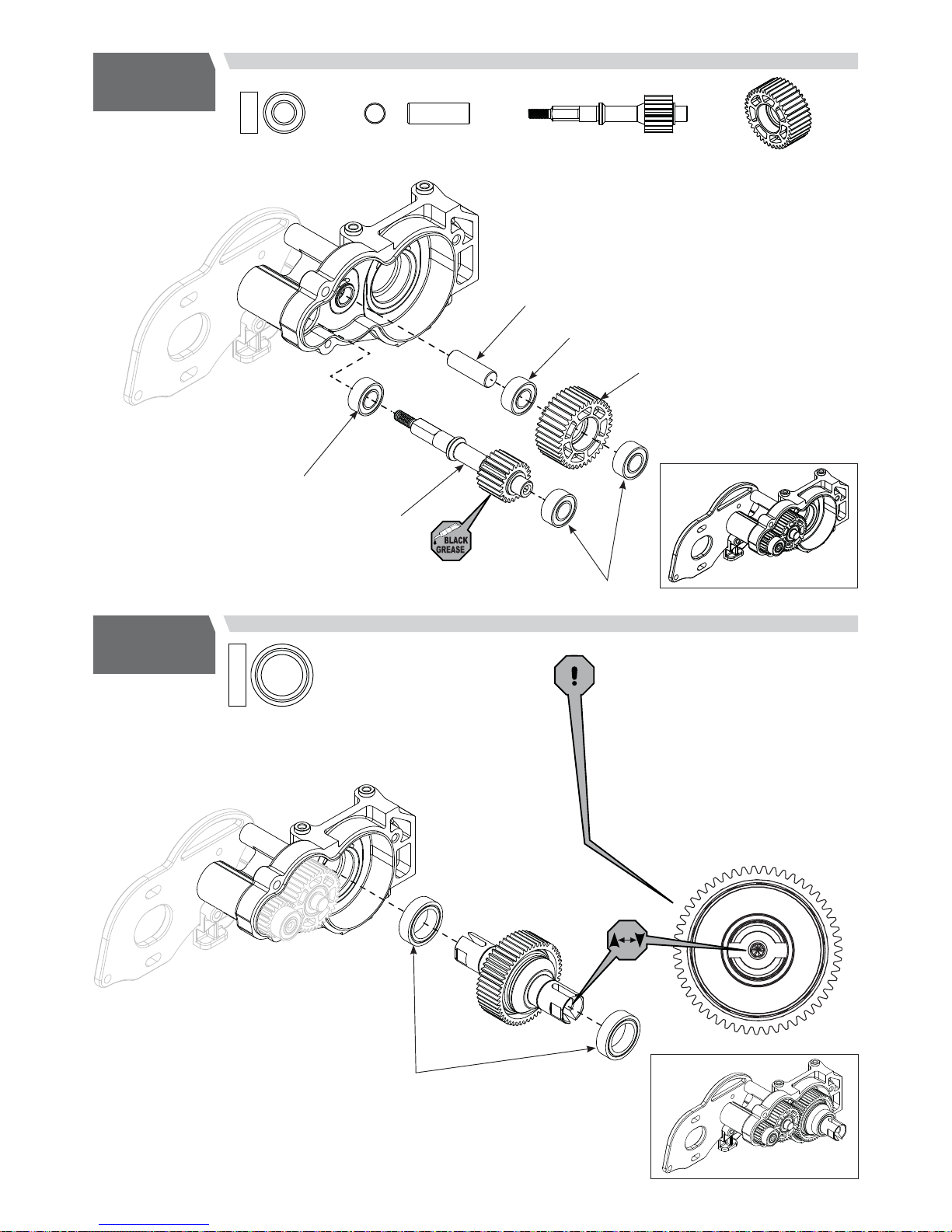

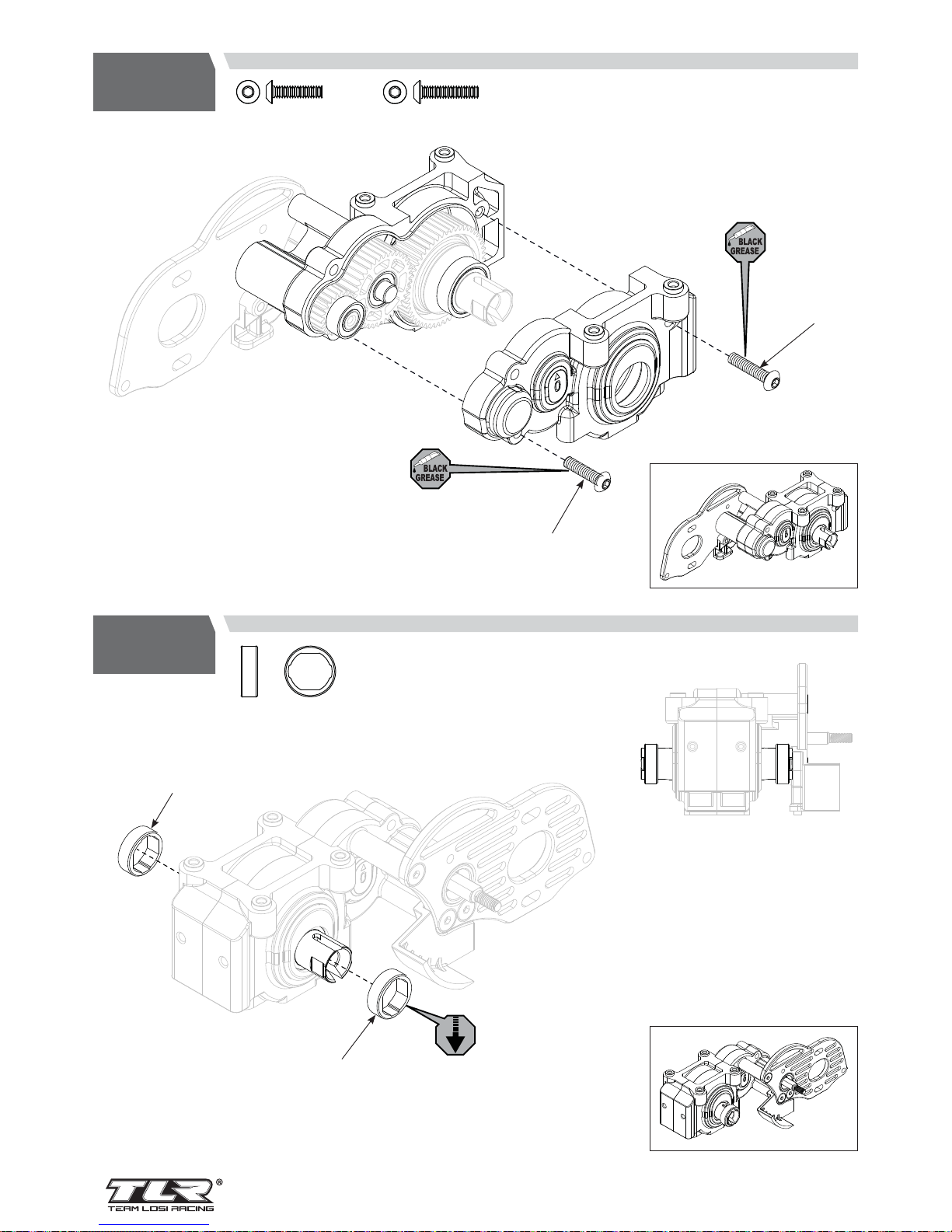

C9

C10

x1 x1

x2

M3 x 12mm M3 x 14mm

TLR5904

TLR5910

TLR232057

28

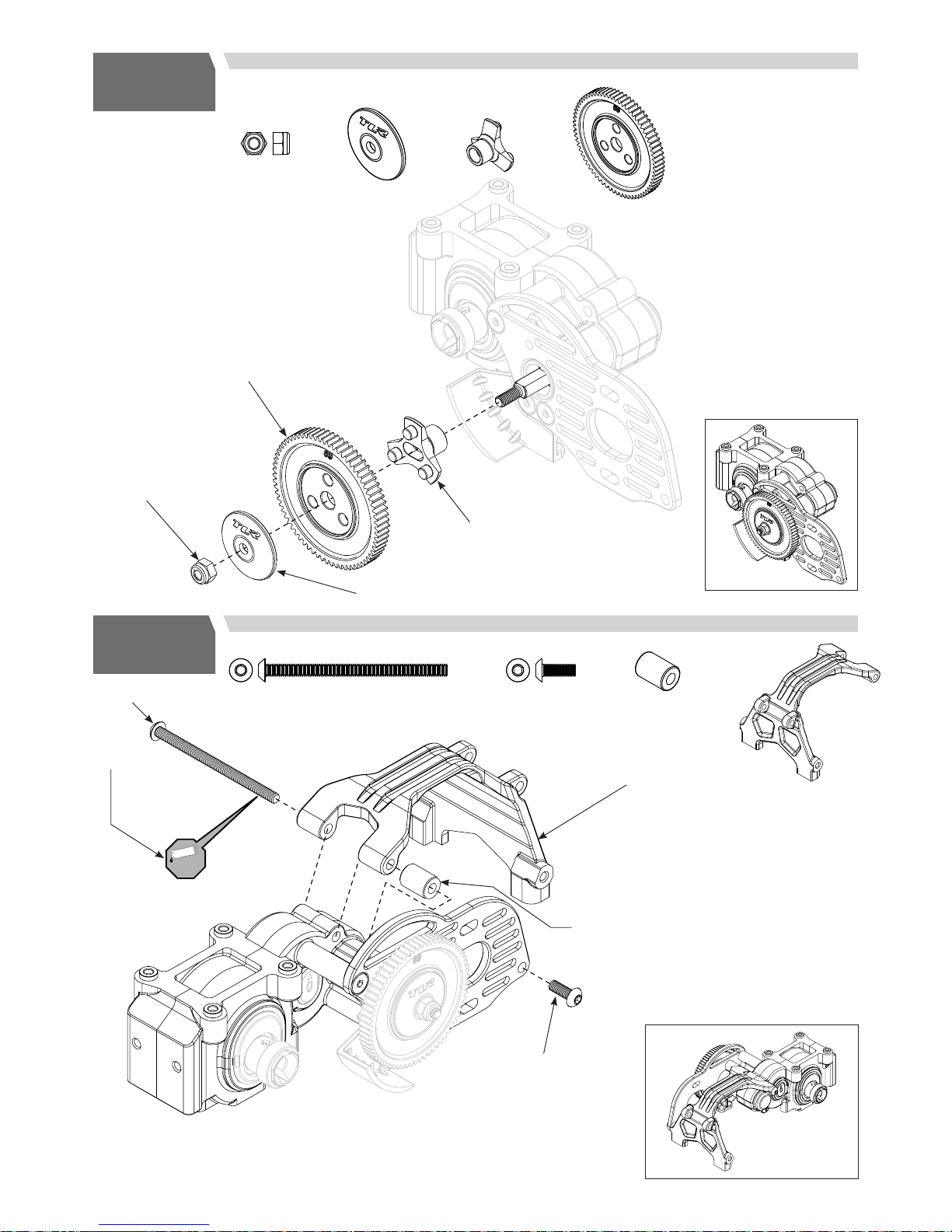

C11

C12

x1

M3 x 0.5 x 5.5mm

69T

x1

TLR5908

TLR231066

TLR5902

TLR-LOK

EN 1 drop DE 1 Tropfen FR 1 goutte IT 1 goccia ES 1 gota

TLR332045

TLR6313

TLR332047

M3 x 44mm

M3 x 8mm

29

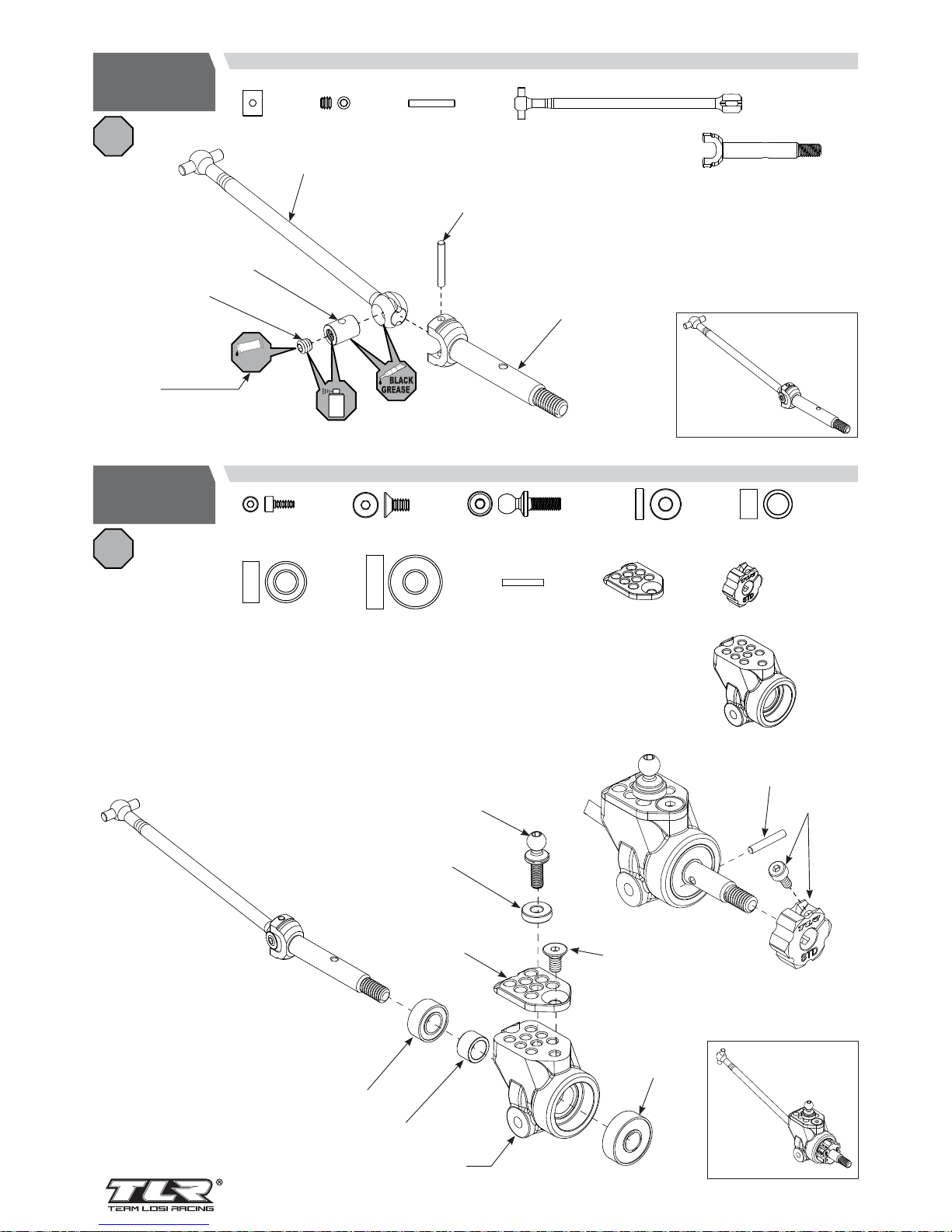

C13

C14

x2

M3 x 2.5mm

x2

M2 x 5mm

5 x 10 x 4mm

5 x 13 x 4mm

1.62 x 10mm

M3 x 6mm

4.8 x 8mm

M3 x 2.0mm

5 x 7 x 4.25mm

x2

TLR2930

LOSA6955

TLR234076

TLR232058

TLR6932

TLR6024

TLR6019

2.0mm

TLR234075

TLR235008

TLR232002

TLR232059

TLR2972

TLR232058

TLR2972

TLR6288

EN 1 drop DE 1 Tropfen FR 1 goutte IT 1 goccia ES 1 gota

TLR-LOK

30

D2

D1

x4

x2 x2

x1

x4 x2 x2

x2

M3.5 x .5 x 5.5mm

3 x 40.3mm 3.5 x 42mm

M3 x 0.5mm M3 x 1.0mm M3 x 2.0mm

M3.5 x 0.5mm

x1 x1

L

R

L

R

TLR6019

0.5mm

TLR6019

1.0mm

TLR5096

1.0mm

TLR6019

2.0mm

TLR6313

TLR234053

TLR334047

TLR6313

TLR234053

TLR234055

3.0º

TLR234055

2.0º

TLR234083

TLR234082

0º

0.5º

2.5º

3.0º

3.5º

4.0º

1.0º

1.5º

2.0º

2.5º

3.0º

31

Anti-Squat/

Cale d’anti-cabrage/

Anticompresión

Long Inserts/lange Einsätze/Inserts Longs/

Inserti lunghi/Insertos largos

Rear Toe/Vorspur hinten/

Cale de pincement arrière/

Convergenza posteriore/

Convergencia Trasera

Short Inserts/kurze Einsätze/Inserts Court/

Inserti corti/Insertos cortos

D3

D4

x2

x1

M2 x 6mm

x2

x4

M3 x 8mm

M3 x 10mm

M3 x 12mm

TLR5960

TLR231063

TLR5963

12mm 10mm

TLR5962

TLR5963

TLR5961

32

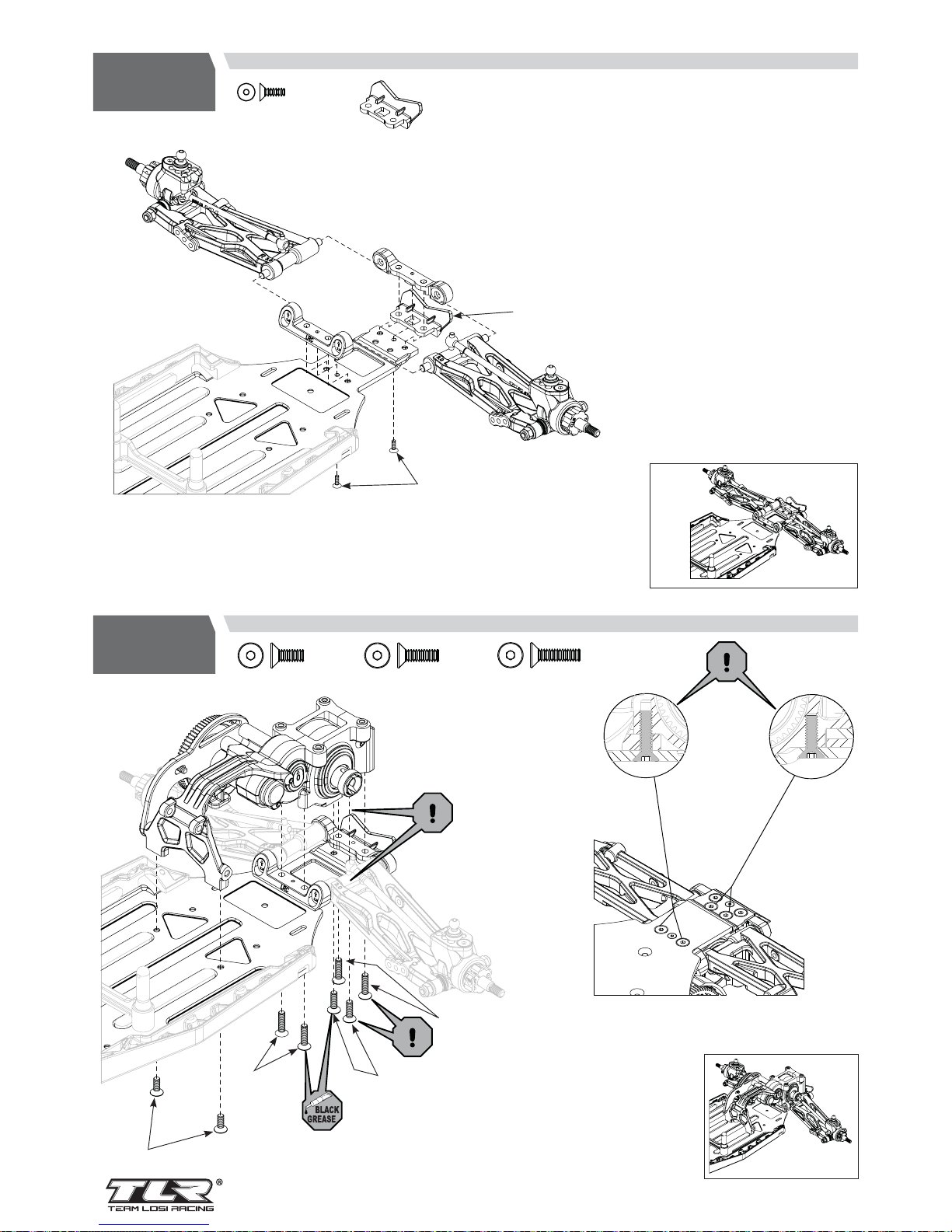

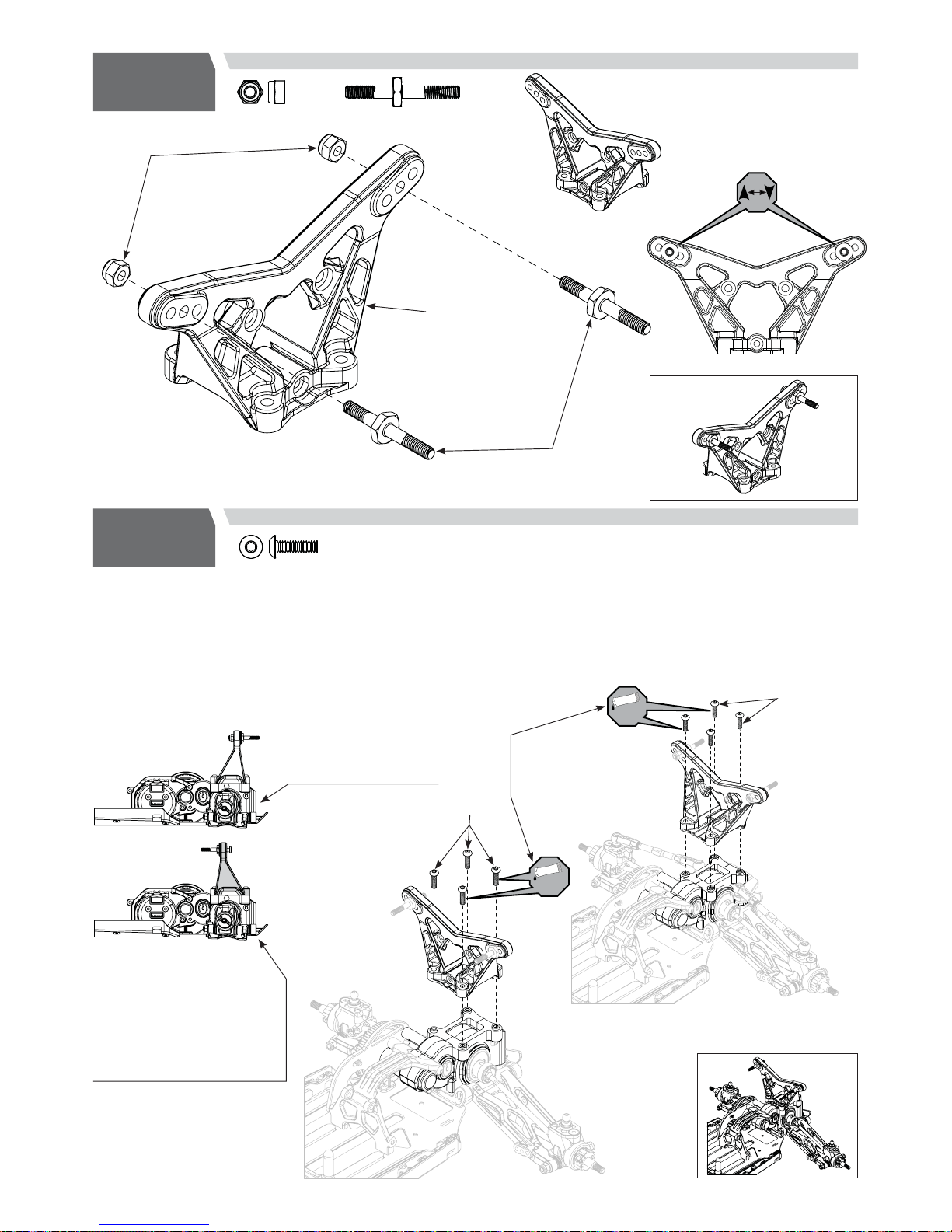

D5

D6

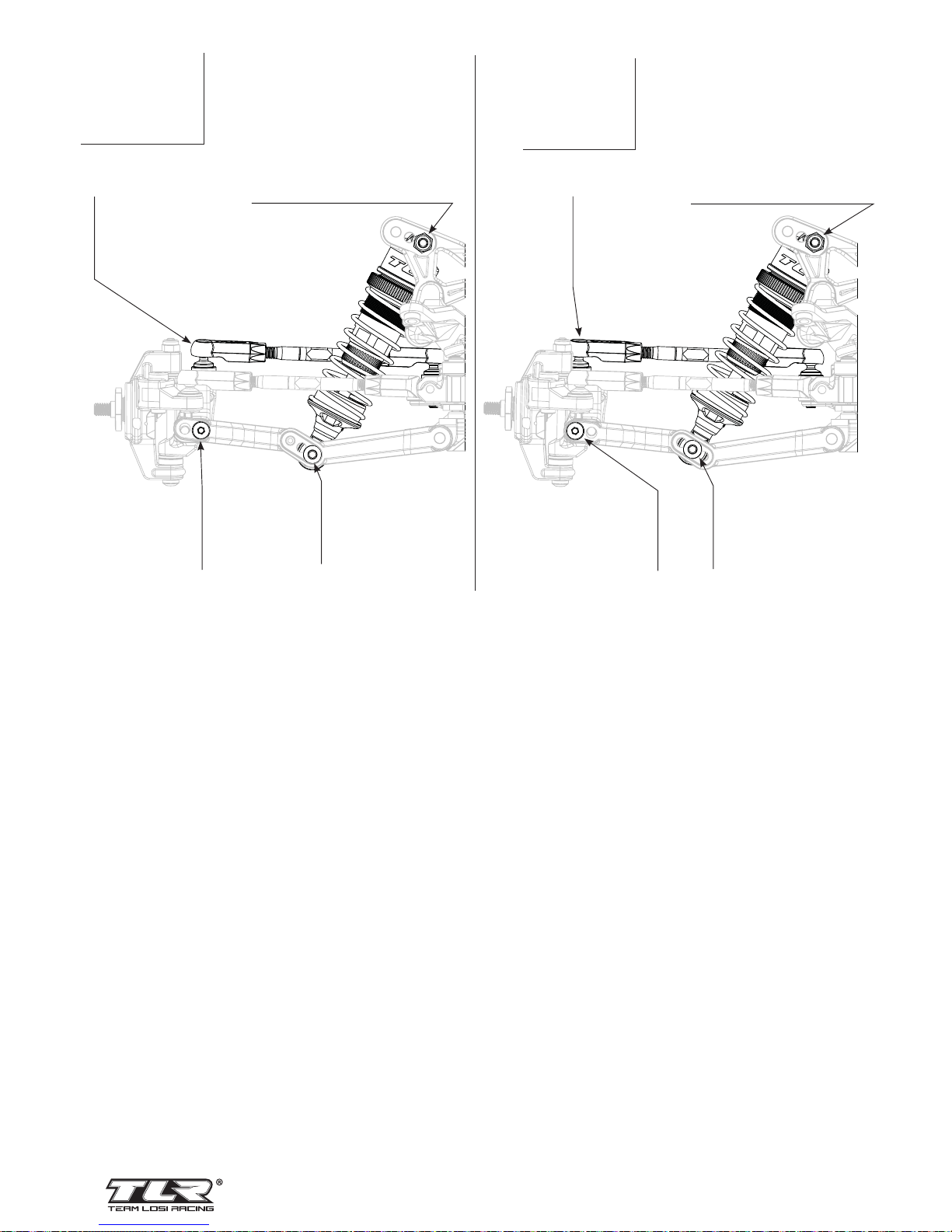

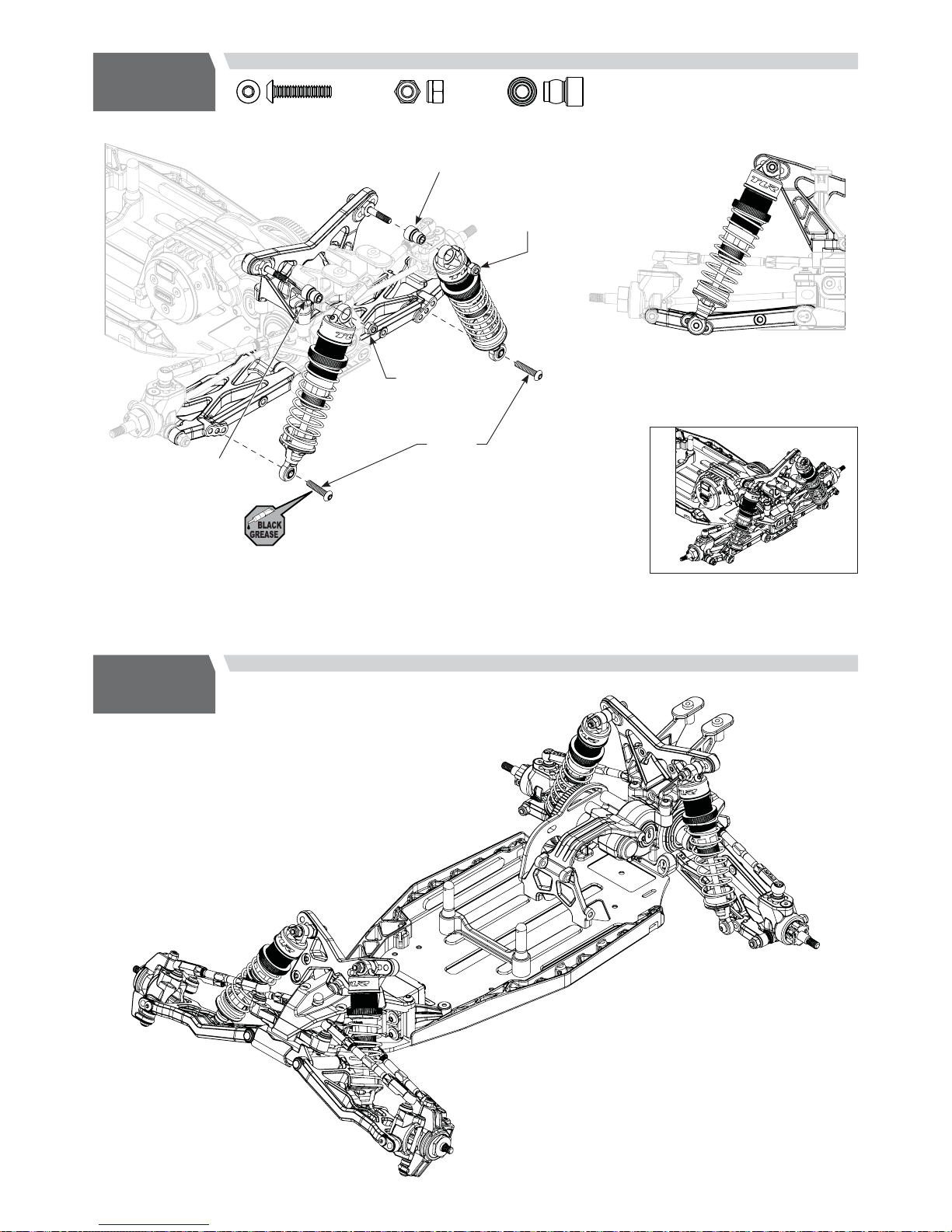

EN Shocks Rearward DE Dämpfer Rückwärts FR Suspension arrière IT Ammortizzatori posteriori ES Amortiguadores traseros

EN Shocks Forward DE Dämpfer Vorwärts FR Suspension avant IT Ammortizzatori anteriori ES Amortiguadores

delanteros

x2

x1

M3 x 0.5 x 5.5mm

x4

M3 x 10mm

TLR6313

TLR234081

TLR5097

TLR5903

EN Warning - When installing the screws in this step, do NOT use a power

screw driver or impact wrench.

DE Warnung - Verwenden Sie KEINESFALLS einen Akkuschrauber bzw.

Schlagschrauber, wenn Sie in diesem Schritt die Schrauben montieren.

FR Avertissement - Lorsque vous installez les vis de cette étape, n’utilisez PAS de tournevis électrique ou

de visseuse à choc.

IT Avvertenza: NON usare un cacciavite elettrico o un avvitatore per inserire le viti in questo passaggio. ES Advertencia - Cuando instale los tornillos en esta etapa, NO utilice un destornillador eléctrico ni una

llave de impacto.

TLR-LOK

EN 1 drop DE 1 Tropfen FR 1 goutte IT 1 goccia ES 1 gota

33

D7

D8

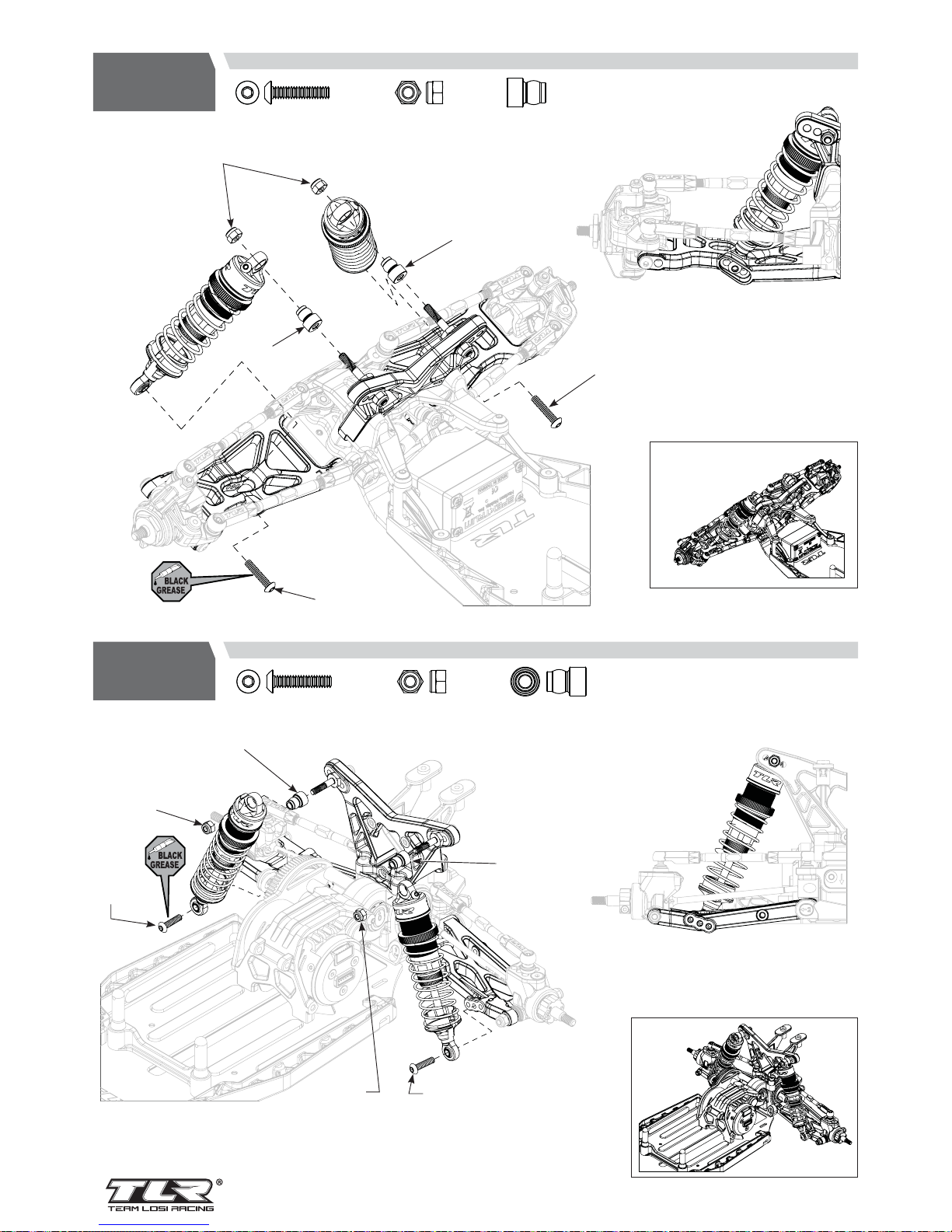

EN Shocks Rearward DE Dämpfer vorne FR Suspension arrière IT Ammortizzatori posteriori ES Amortiguadores traseros

EN Shocks Forward DE Dämpfer hinten FR Suspension avant IT Ammortizzatori anteriori ES Amortiguadores delanteros

x2 x2

x1

M3 x 10mm

4.8 x 6mm

1

2

TLR5910

TLR231063

TLR5904

TLR5910

TLR231063

TLR5903

TLR234086

TLR6025

TLR234086

+1mm 0mm -1mm

x2 x1

M3 x 14mm M3 x 12mm

34

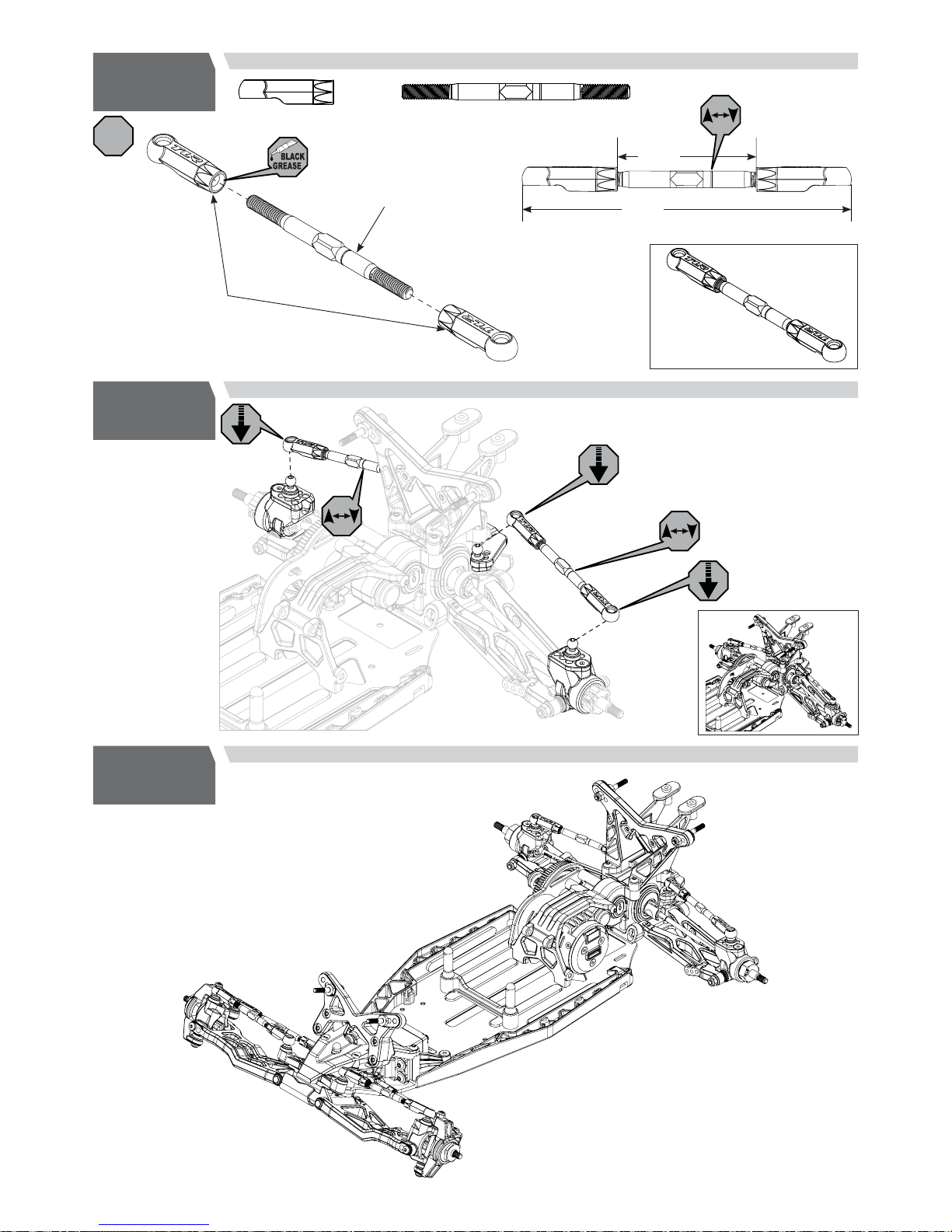

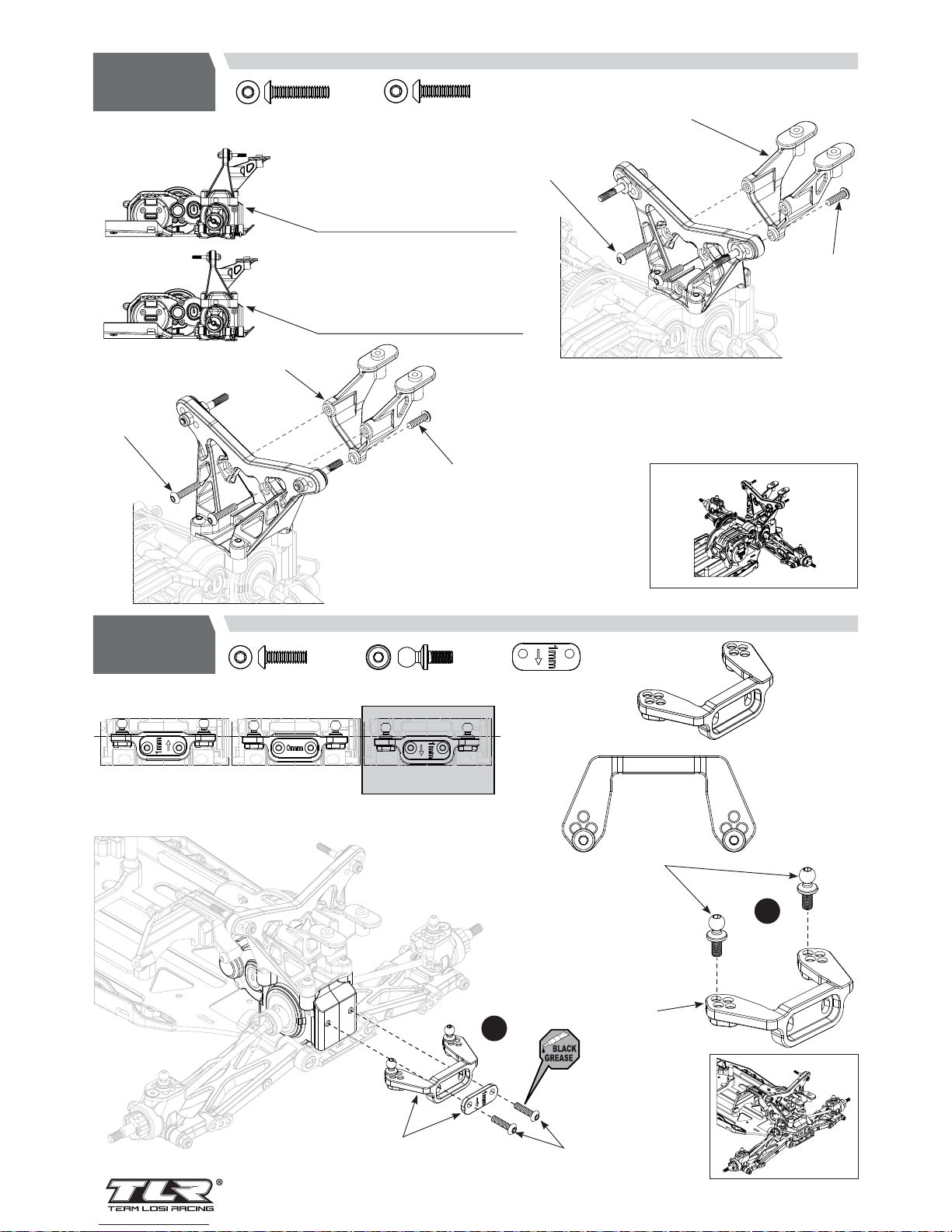

D9

D10

x4

x2

M3.5 x 55mm

TLR234078

TLR234060

79.39mm

33.50mm

x2

35

D11

D12

D13

x4 x4 x4 x4 x4 x4

x4

x8 x4

x4 x2

x2 x2

x2

EN Front DE Front FR Avant

TLR5083

IT Davanti ES Delantro

TLR5084

EN Rear DE Heck FR Arrière

IT Dietro ES Trasero

TLR233005

TLR233006

TLR5086

x2

EN Rear DE Heck FR Arrière IT Dietro ES Trasero

FR 22.5mm RR 29.0mm* RR 30.5mm**

EN * Shocks in front

** Shocks in rear

DE * Dämpfer vorne

** Dämpfer hinten

FR * Amortisseurs en avant

** Amortisseurs en arrière

IT *Ammortizzatori davanti

**Ammortizzatori dietro

ES *Amortiguadores en

delantero **Amortiguadores en trasero

EN Front DE Front FR Avant IT Davanti ES Delantero

TLR6105

TLR233000

TLR5095TLR5095

TLR233002

TLR233010

1.7mm

TLR233009

1.6mm

TLR5096

1.0mm

TLR5096*

1.0mm

x2

2x 1.6mm

3.5 x 1mm 2x 1.7mm

36

E2

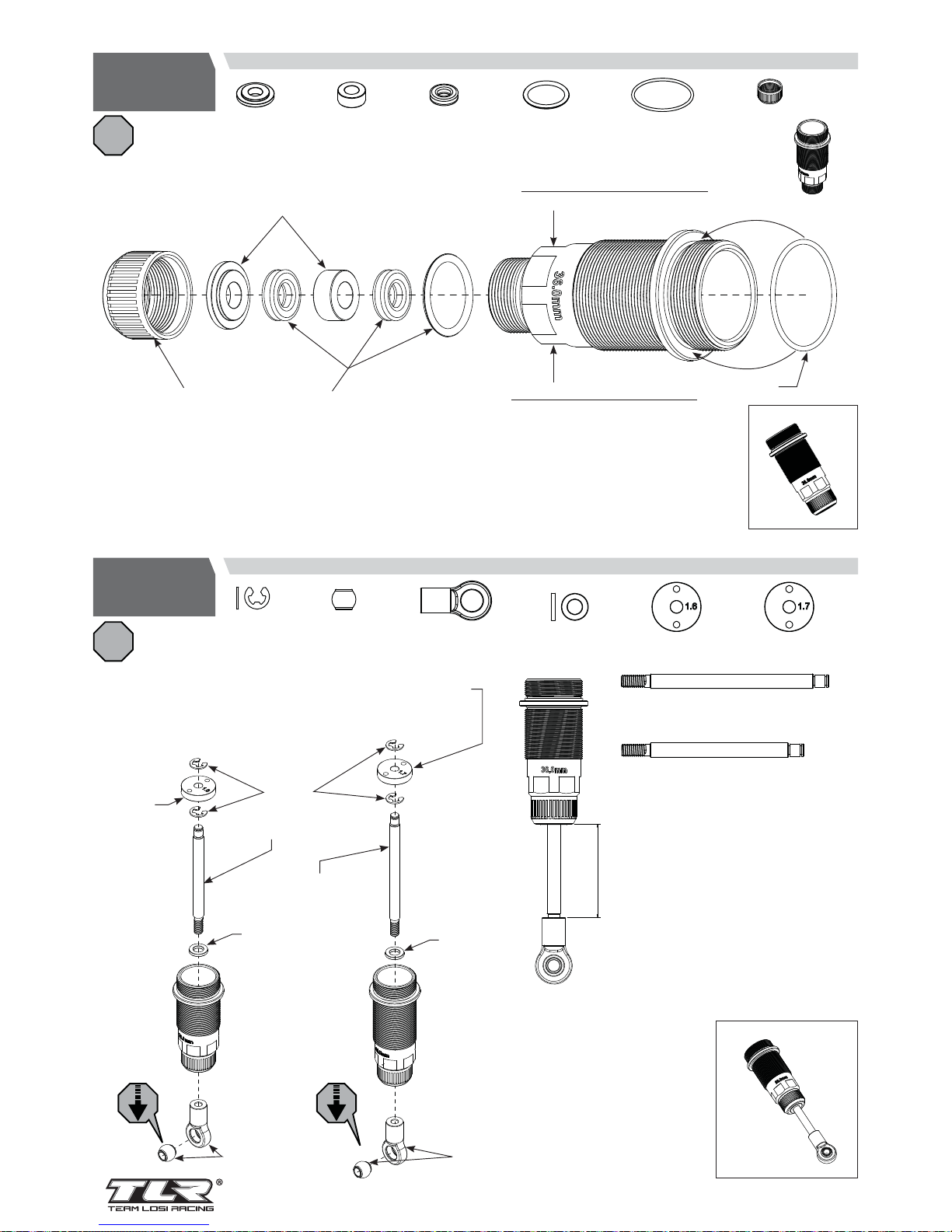

E1

x4 x4 x4 x4 x4

M2.5 x 4mm

x4

x2 x2

1

2

3

4

5

OIL

TLR5094

OIL

TLR5066

TLR5065

x4

EN Rear DE Heck FR Arrière IT Dietro ES Trasero

EN Front DE Front FR Avant IT Davanti ES Delantero

TLR233021

TLR233012

TLR233013

x2

37

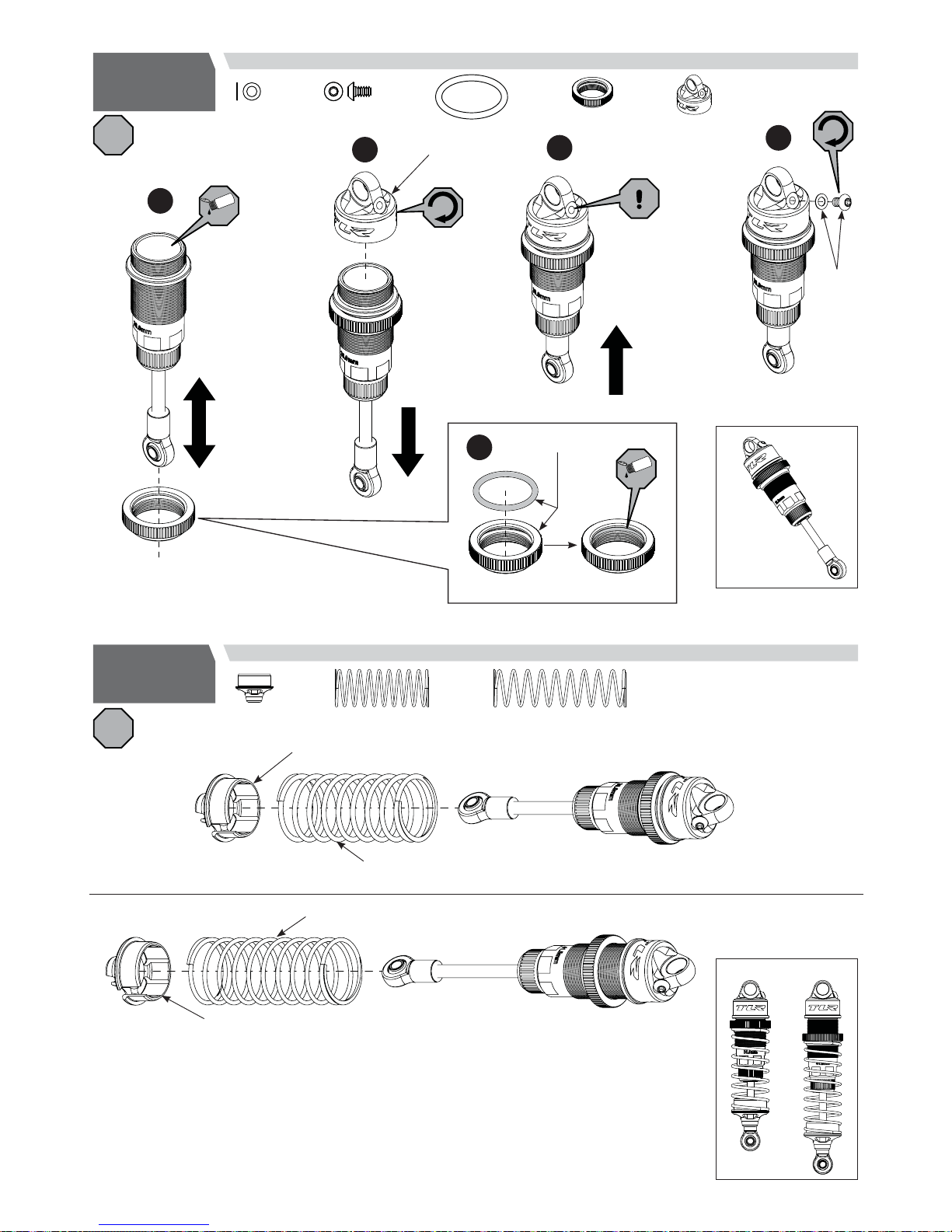

E3

E4

x2 x2x2

M3 x 14mm M3 x 0.5 x 5.5mm

TLR6313

TLR5092

TLR5910

TLR5092

x2 x2 x2

M3 x 14mm M3 x 0.5 x 5.5mm

TLR6313

TLR5910

TLR5092

38

E5

E6a

x2 x2 x2

M3 x 14mm M3 x 0.5 x 5.5mm

TLR6313

TLR5092

TLR5910

TLR6313

TLR5092

39

E6b

E7

x1 x1

x1

M3 x 4mm 23mm

x2

TLR6289

TLR231067

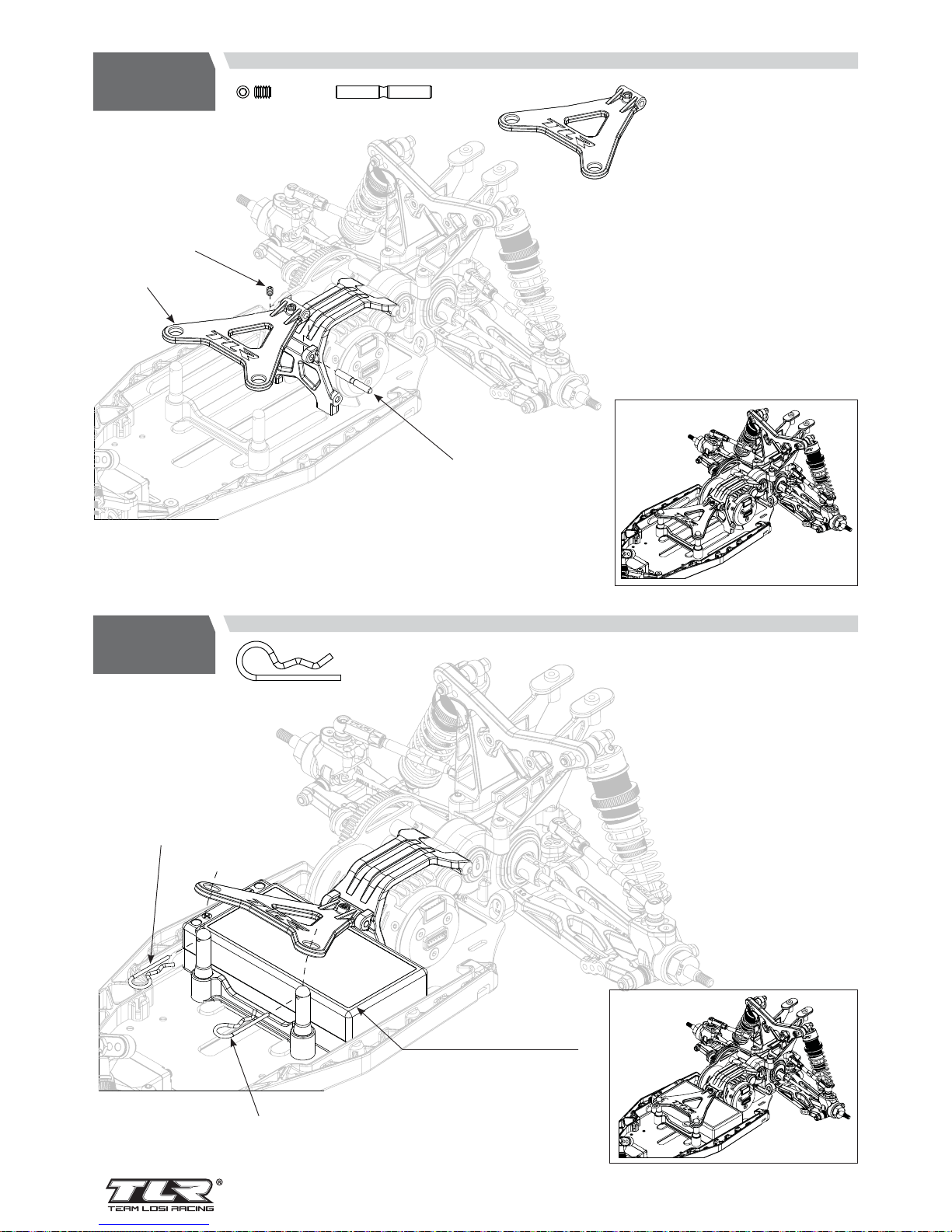

EN Shorty Battery Full Back DE Shorty-Akku ganz zurück FR Batterie Shorty complètement en

arrière

IT Batteria corta completamente dietro ES Batería Shorty completamente hacia

atrás

EN Battery not included DE Akku ist nicht enthalten FR Batterie non fournie IT Batteria non inclusa ES Batería no incluida

TLR8202

40

F2

F1

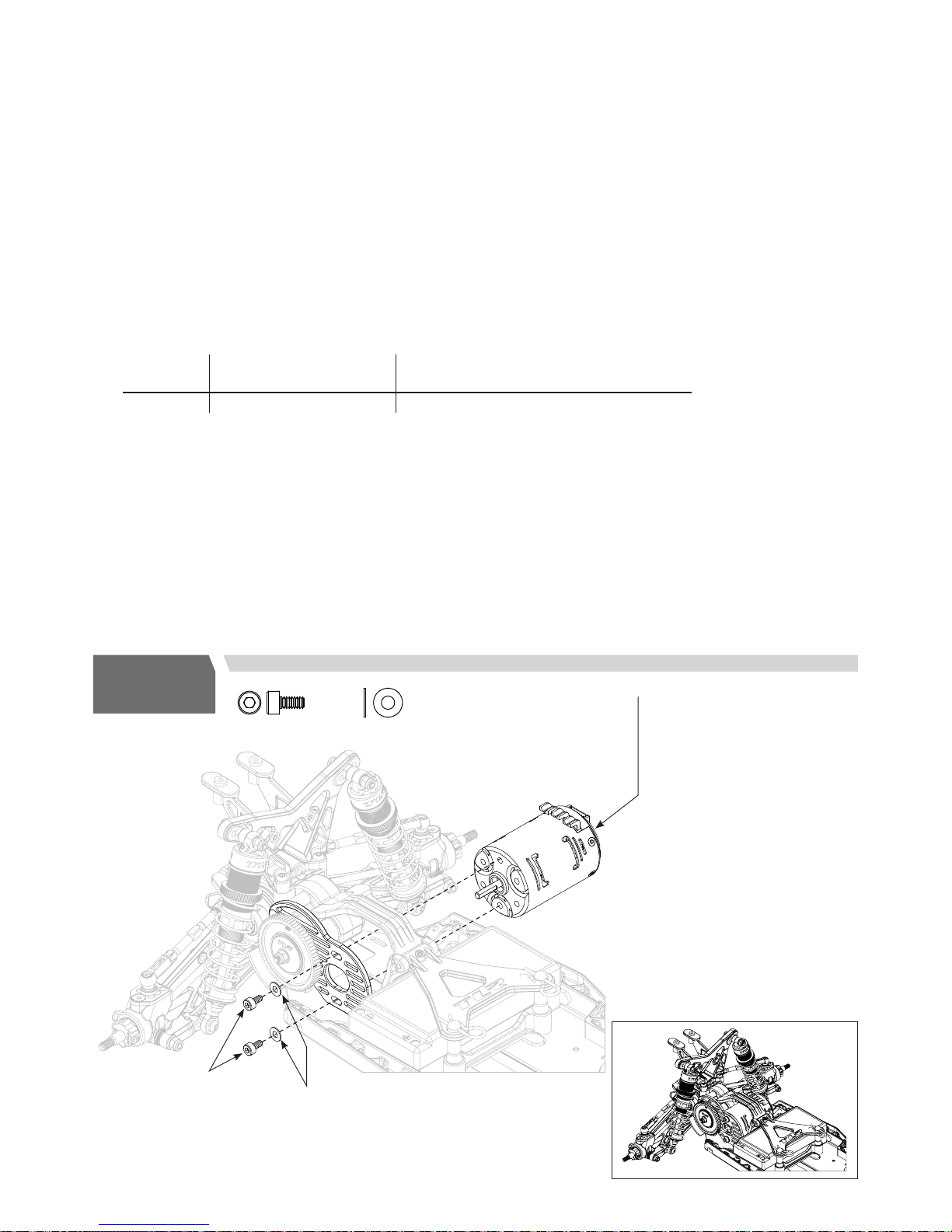

EN Final Drive Gear Ratio Calculation DE Berechnung der Antriebsgetriebeübersetzung FR Calcul du rapport de transmission ﬁ nal IT Calcolo rapporto di trasmissione ﬁ nale ES Cálculo de la relación de transmisión ﬁ nal

x2

M3 x 6mm

LOSA6201

TLR6352

EN Motor not included DE Motor nicht im

Lieferumfang enthalten

FR Moteur non fourni IT Motore non incluso ES Motor no incluido

Motor

Tur n

Spur/Stirnrad/Cylindre/

Ingranaggio/Corona

Pinion/Ritzel/Pignon/

Pignone/Piñón

17.5T 69 28

EN Gear ratios do not include advanced motor timing or ESC settings. DE Die Getriebeübersetzung umfasst keine erweiterten Motor- oder Reglereinstellungen. FR Démultiplication de la transmission ne comprennent pas le calendrier ou les paramètres avancés du moteur ESC. IT I rapporti di trasmissione non comprendono impostazioni avanzate di temporizzazione del motore o dell’ESC. ES Relaciones de transmisión no incluyen la sincronización del motor avanzado o conﬁ guración de la tecla ESC.

EN 69-Spur/28-Pinion=2.46 External Drive Ratio 2.43 Transmission Drive Ratio x 2.46 External Drive Ratio= Final Drive Ratio

5.98:1

DE 69-Stirnrad/28-Ritzel=2,46 externe Übersetzung 2,43 Übersetzung des Getriebes x 2,46 externe Übersetzung =

endgültige Übersetzung 5,98:1

FR 69 cylindres/28 pignons=rapport externe de 2,46 Rapport de transmission de 2,43 x rapport externe de 2,46= rapport

de démultiplication de 5,98:1

IT Ingranaggio primario da 69/pignone da 28 = 2,46 di rapporto esterno; 2,43 di rapporto di trasmissione x 2,46 di

rapporto esterno = rapporto ﬁ nale pari a 5,98:1

ES Corona 69/Piñón 28=2,46 Ratio Externo; 2.43 Ratio de Transmisión x 2,46 Ratio Externo= Ratio ﬁ nal de rotación 5,98:1

41

F3

x1

DYN2267

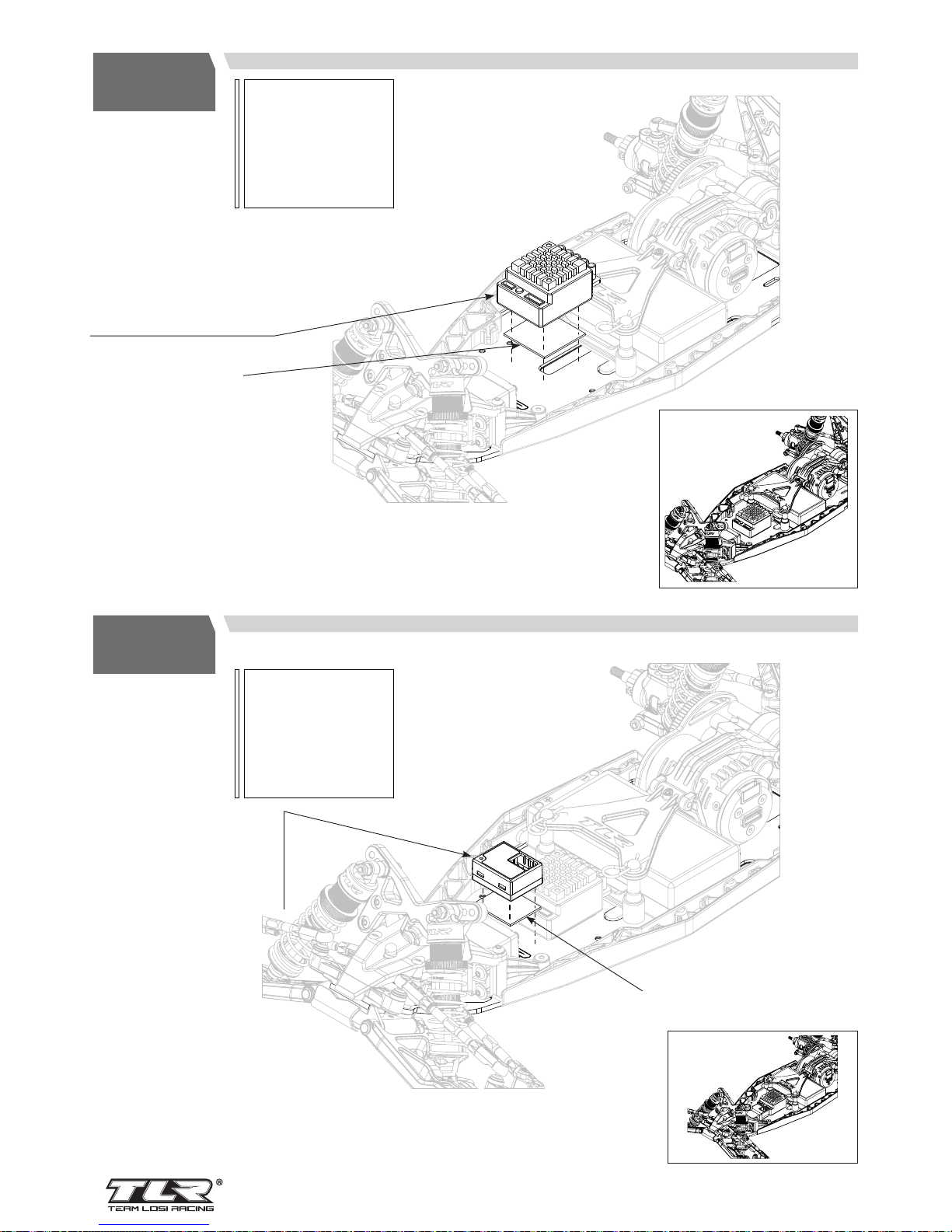

EN ESC Not Included DE Regler nicht im

Lieferumfang enthalten

FR Contrôleur non fourni IT ESC non fornito ES Variador Electrónico de

Velocidad No Incluido

x1

DYN2267

EN Receiver Not Included DE Empfänger nicht im

Lieferumfang enthalten

FR Récepteur non fourni IT Ricevente non inclusa ES Receptor No Incluido

42

F4

F5

x1

x4

M3 x 5mm

TLR230003

TLR6289

LOSA4002

LOSA4003

x2 x2

x2

M4 x 7mm Low Proﬁ le

M4 x 7mm

TLR336000

TLR7101

TLR236001

TLR43010

43

F6

F7

x2

x1 x1

x1

M3 x 12mm

TLR230002

TLR231063

TLR5963

TLR231063

4º

2º

0º

44

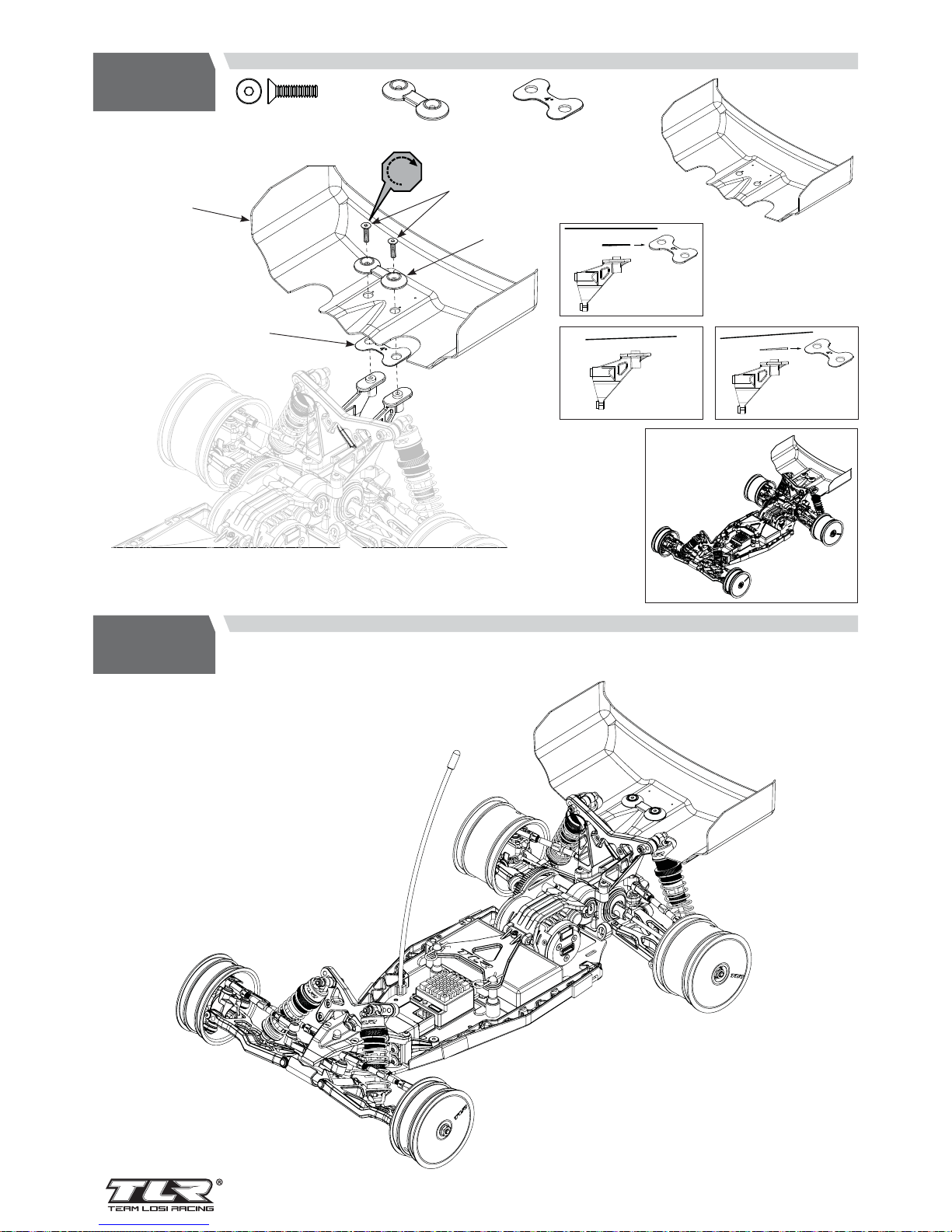

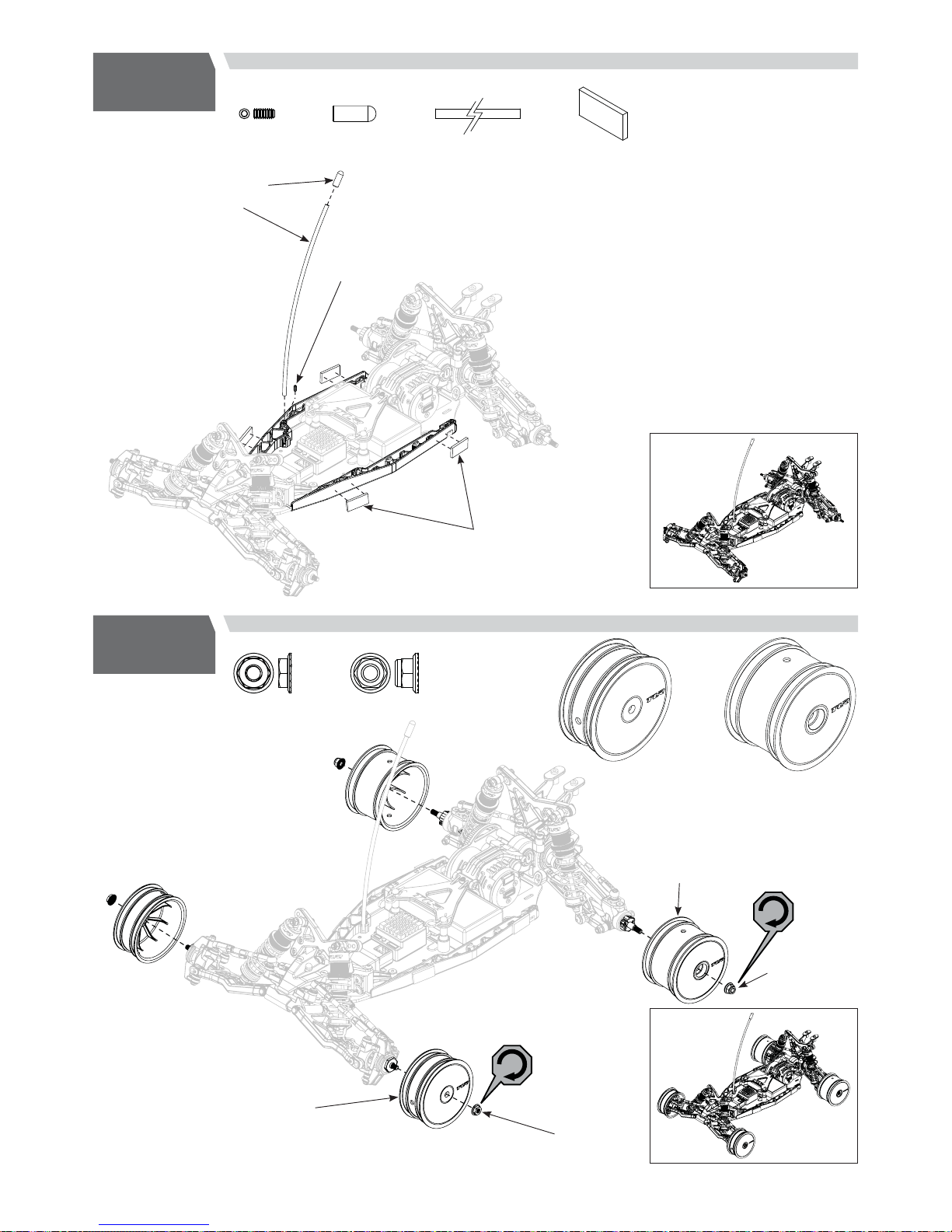

F8

F9

The TLR Race Team has found that having the ability to tune the front suspension with different arm lengths has been very powerful for different track surfaces. Short VLA will provide a “softer” front end feel that has smoother steering on entrance and exit, but turns better mid-corner. Long VLA will provide a “stiffer” front end feel that has more entry and exit steering, but less mid-corner.

When changing between the Short and Long VLA setup options, the front camber link and front shock locations should also be changed.

When changing to Short VLA (from Long):

• Change to A Camber Link Position on the Caster Block

• Move the shock position IN one hole on the shock tower and the front a-arm

When changing to Long VLA (from Short):

• Change to B Camber Link Position on the Caster Block

• Move the shock position OUT one hole on the shock tower and the front a-arm

See the following images for reference.

Das TLR Race Team hat festgestellt, dass die Einstellung der vorderen Querlenker mittels verschiedener VLA Armlängen eine gute Möglichkeit ist das Fahrzeug auf unterschiedliche Tracks einzustellen. Kürzere VLA Verbinder bieten einen „weicheren“ Vorderwagen der sich soft in und aus der Kurve heraus steuern läßt und leichter in der Kurvenmitte dreht. Längere VLA Verbinder bieten einen härteren Vorderwagen der direkt in und aus der Kurve geht und in der Kurvenmitte härter ist

Wenn Sie zwischen dem langen und kurzen VLA Setup wechseln muß die Position der vorderen Sturzstange und der Dämpferbefestigung ebenfalls gewechselt werden.

Bei dem Wechsel auf kurz von lang VLA:

• Ändern Sie die Sturzstangenbefestigung auf die Position A auf dem Achsschenkelträger.

• Stecken Sie die Dämpferbefestigung auf dem Querlenker und der Dämpferbrücke ein Loch weiter nach innen.

Bei dem Wechsel auf lang von kurz VLA:

• Ändern Sie die Sturzstangenbefestigung auf die Position B auf dem Achsschenkelträger.

• Stecken Sie die Dämpferbefestigung auf dem Querlenker und der Dämpferbrücke ein Loch weiter nach innen.

Nutzen Sie die folgende Abbildung als Referenz

EN DE

L’équipe TLR a découvert que la possibilité de régler la suspension avant avec des longueurs différentes est efﬁ cace pour les différents types de terrains. Un réglage VLA court offre une sensation plus « douce » sur l’avant avec une direction plus souple en entrée et sortie de courbe mais plus précise en courbe. Un réglage VLA long offre une sensation plus « dure » sur l’avant qui offre plus de direction en entrée et en sortie de courbe mais moins précise en courbe

Lorsque vous changez les options de réglage VLA court ou long, la position des biellettes de carrossage avant et des amortisseurs avant devra également être changée.

Lorsque vous passez d’un réglage VLA long à un réglage VLA court

• Connectez les biellettes de carrossage sur la position A de la cale de carrossage

• Déplacez l’amortisseur d’un cran vers l’intérieur au niveau des triangles d’amortisseurs et du support avant.

Lorsque vous passez d’un réglage VLA court à un réglage VLA long

• Connectez les biellettes de carrossage sur la position B de la cale de carrossage

• Déplacez l’amortisseur d’un cran vers l’extérieur au niveau des triangles d’amortisseurs et du support avant.

Se référer aux images suivantes

Il TLR Race Team ha trovato che se si ha l’abilità di ottimizzare la sospensione anteriore con bracci di lunghezza diversa, ciò sarebbe molto valido per piste con superﬁ ci diverse. Un VLA corto fornisce un approccio più “morbido” con sterzate più morbide in ingresso e in uscita, ma gira meglio a metà curva. Un VLA lungo fornisce un approccio più “rigido” che ha una sterzata maggiore in entrata e in uscita, ma minore a metà curva.

Quando si cambia l’opzione tra l’impostazione del VLA lungo e corto, bisogna cambiare anche il collegamento per il camber anteriore e le posizioni degli ammortizzatori anteriori.

Quando si passa al VLA corto (dal lungo):

• Passare alla posizione A per il collegamento del Camber sul blocco del Caster

• Spostare la posizione dell’ammortizzatore in un foro interno sulla torre dell’ammortizzatore e il braccio A anteriore.

Quando si passa al VLA lungo (dal corto):

• Passare alla posizione B per il collegamento del Camber sul blocco del Caster

• Spostare la posizione dell’ammortizzatore in un foro esterno sulla torre dell’ammortizzatore e il braccio anteriore

Come riferimento osservare le immagini seguenti

El equipo de competición de TLR ha encontrado que disponer de la capacidad de ajustar la suspensión delantera con diferentes longitudes de trapecio mejora el comportamiento en las diferentes superﬁ cies de los circuitos. Un VLA corto proporciona un tren delantero “más blando” con la dirección más suave en la entrada y la salida de curvas, pero que gira mejor en mitad de la curva. Un VLA largo proporciona un tren delantero “más rígido” que tiene más dirección de entrada y de salida, pero menos giro en mitad de la curva.

Al cambiar entre las conﬁ guraciones VLA corta y larga, el anclaje del camber delantero y la posición de los amortiguadores delanteros también deberán de ser cambiados. Al cambiar a VLA corto (desde largo):

• Cambiar a la posición A el anclaje del camber en la portamangueta

• Mover la posición del amortiguador un agujero hacia el INTERIOR en la torreta y en el trapecio delantero Al cambiar a VLA largo (desde corto):

• Cambiar a la posición B el anclaje del camber en la portamangueta

• Mover la posición del amortiguador un agujero hacia el EXTERIOR en la torreta y en el trapecio delantero Ver las siguientes imágenes para referencia

FR IT

ES

45

VLA

EN Long VLA DE Lange VLA FR VLA long IT VLA lungo ES VLA Largo

EN Middle Arm DE Arm mitte FR Triangle milieu IT Braccio centrale ES Brazo central

EN Long VLA DE Lange VLA FR VLA long IT VLA lungo ES VLA Largo

EN Short VLA DE Kurze VLA FR VLA court IT VLA corto ES VLA Corto

EN Inside Tower DE Dämpferbrücke innen FR Support amortisseur intérieur IT Torre interna ES Interior Torreta

EN Inside Tower DE Dämpferbrücke innen FR Support amortisseur

intérieur

IT Torre interna ES Interior Torreta

EN A Link DE A Position FR Biellette A IT Collegamento A ES Anclaje A

EN B Link DE B Position FR Biellette B IT Collegamento B ES Anclaje B

EN Short VLA DE Kurze VLA FR VLA court IT VLA corto ES VLA Corto

EN Inside Arm DE Innenseitenarm FR Triangle intérieur IT Braccio interno ES Brazo interior

46

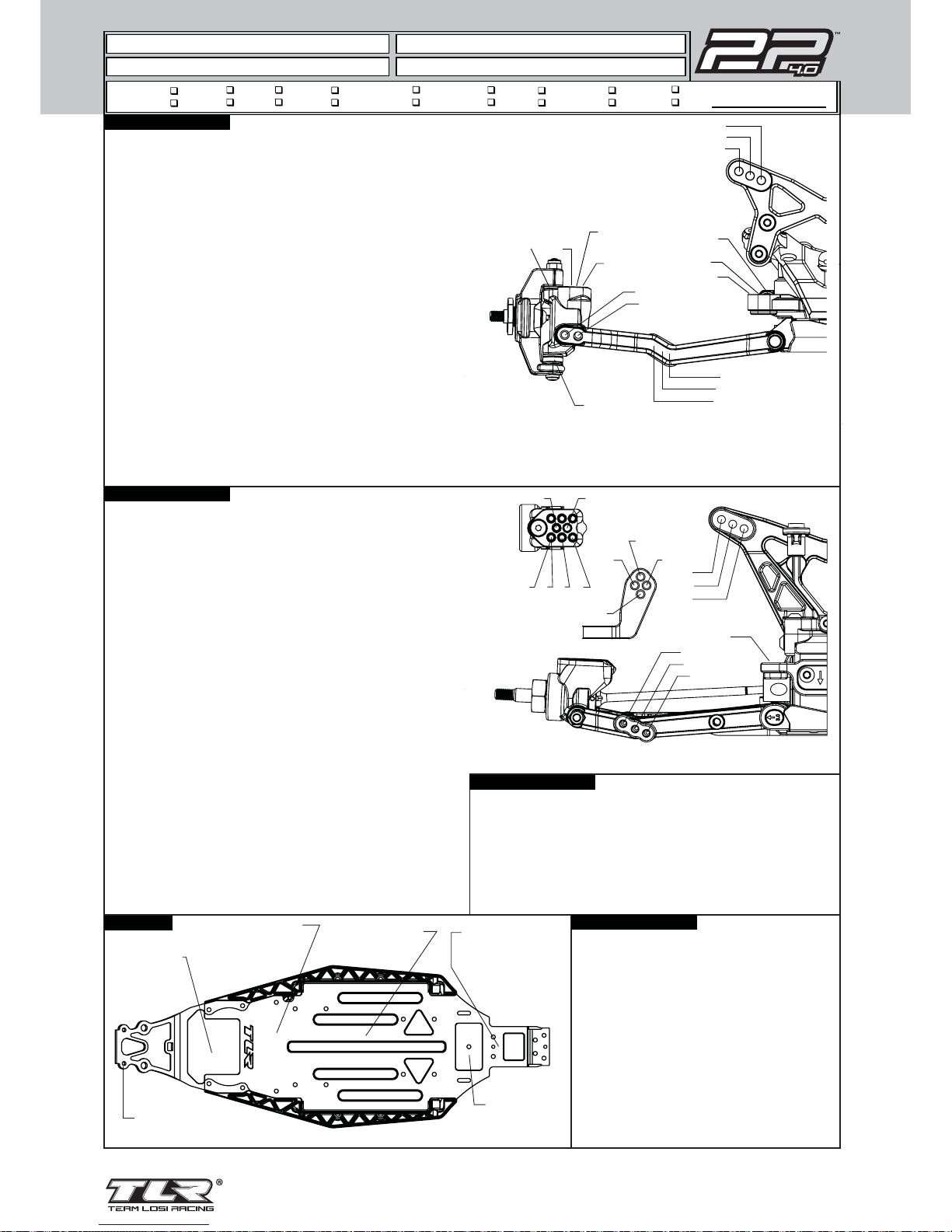

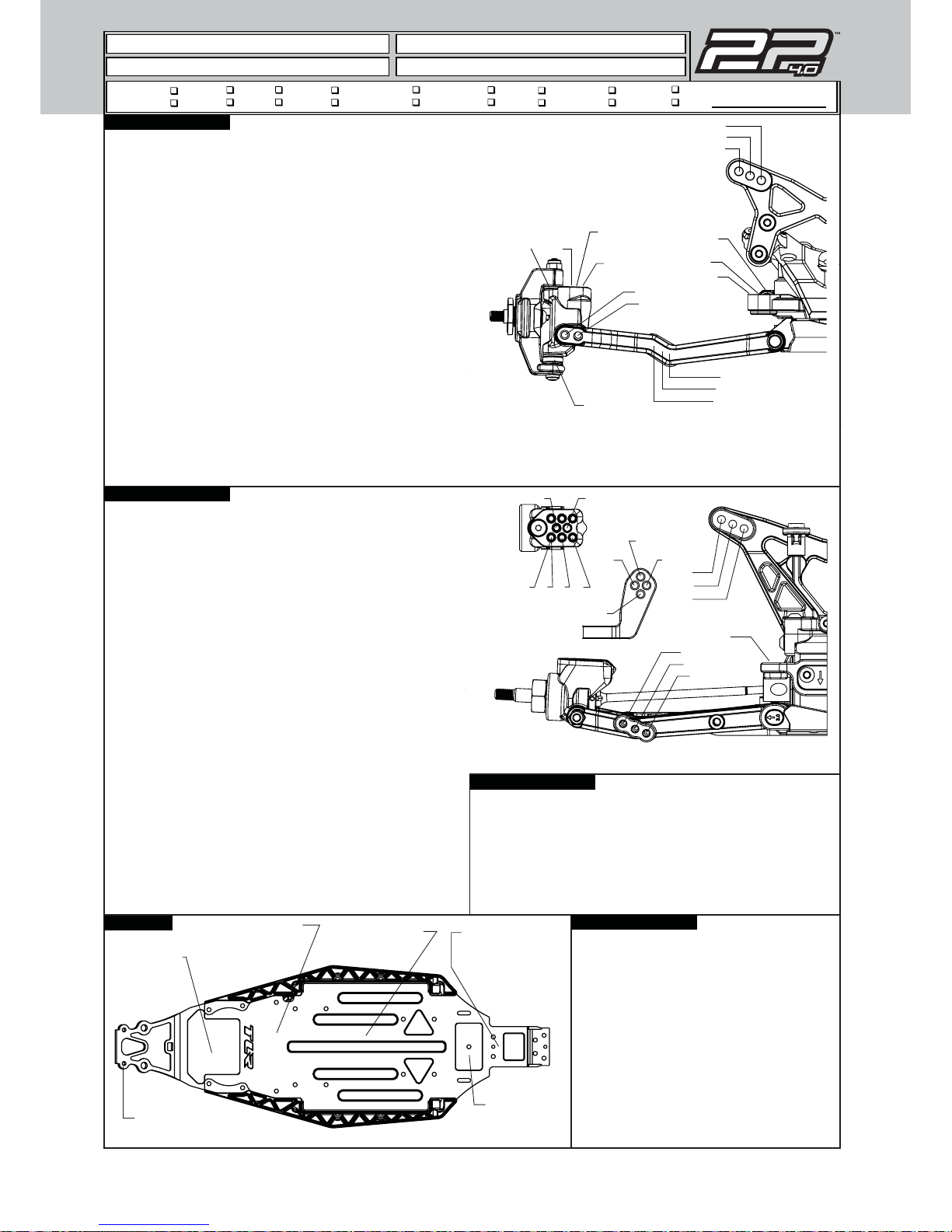

Toe: ________________________________________________ Ride Height: ______________ Camber: _________________ Caster: 0º 5º Kick Angle: 20º 25º 30º VLA Setting: Short Arm Long Arm Front Pivot: Alum Plastic HRC Alum HRC Kick Shim: Brass Plastic Oil: ________________________________________________ Piston: _____________________________________________ Spring: Standard Low Freq. Color: ________________ Sway Bar: 0.8mm 1.0mm 1.2mm ______________ Shock Limiters: _____________ Stroke: _________________ Shock Locations: ____________________________________ Spindle Ball Stud: Standard Low Mount Bump Steer Spacers: _________________________________ Ackerman Ball Stud: Standard Low Mount Ackerman Spacers: __________________________________ Ackerman Arm: #1 #2 #3 _____________________ Axle Spacing: 0 +0.5mm +1mm Trail: 2mm 3mm 4mm Camber Link: _______________________________________

Conﬁguration: Laydown Standup LD Diff. Height: Standard +3.5mm Transmission Type: 3-Gear 4-Gear Toe Inserts: 0.5 1 

1.5 2 2.5 3 3.5 4 Anti-Squat Inserts: 0 0.5 1 1.5 2 2.5 3 Inner Roll Center: LRC HRC Ride Height: ______________ Camber: _________________ Rear Hub Spacing: __________________________________ Rear Axle Height: Standard +3mm Hex Width: _________________________________________ Sway Bar: 1.0mm 1.2mm 1.4mm _______________ Oil: ________________________________________________ Piston: _____________________________________________ Spring: Standard Low Freq. Color: ________________ Shock Limiters: _____________ Stroke: _________________ Shock Locations: ____________________________________ Shock Mounting: Front Rear Inner Link Spacer: -1mm 0mm +1mm Camber Link: _______________________________________ Wing/Wickerbill: ____________________________________ Wing Angle: 0° 2° 4° Battery Position: ____________________________________ Diff Type: Ball Gear Setting: _______________________ Driveshaft Length: CVA Universal Length: __________

Tire: __________________________ Compound: _________________________ Insert: __________________________ Additive: __________________________

Notes: _______________________________ _____________________________________ _____________________________________

Radio: _________________ Servo: _________________ ESC: ___________________ Initial Brake: ___________ Drag Brake: ____________ Throttle Proﬁle: ________

Timing Advance: ______________ Throttle/Brake Expo: __________ Servo Expo: ___________________ Throttle/Brake EPA: ___________ Motor: _______________________ Pinion: _________Spur: _________ Battery: ______________________

Notes: ______________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________

Stiffezel Parts:

Front Arm Rear Arm Chassis Brace Front Camber Block __________________

Grass Astro Turf

Low Bite Med Bite

High Bite Other

Wet

Dusty

Blue Groove Dry

Hard Packed Loose/Loamy

Smooth Rough

Tight Open

Indoor

Outdoor

Tra ck Conditions

Front Suspension

Rear Suspension

Name:

City: State:

Date:

Track:

Event:

Front Rear

Tires

Chassis

Electronics

1 2 3

_______ SPACER

INSIDE

MIDDLE

LONG

A

1

2

B

SHORT

OUTSIDE

_______ SPACER C B A

1

E D

2

3

OUTSIDE

MIDDLE

INSIDE

13

2 Laydown

2 Standup

D

_______ SPACER

Front Pivot

Brass Pivot, 50g Brass Kick Shim, 7g

Electronics Plate

Brass, 25g Brass, 50g _________

Anti-Squat Block

Brass, 27g Aluminum

Rear Ballasts

Brass, 25g Brass, 50g

Battery Plate _________

Servo Plate

Brass, 14g _________

47



Kit Setup - Spec Racer

+/- 0 deg

23mm

32.5 wt 2 x 1.6mm (TLR233009)

1mm 22mm

1 - Middle

1mm

2 - B

Silver

-1 deg

23mm

Middle (2mm front, 2mm rear)

Standard

32.5 wt 2 x 1.7mm (TLR233010)

1mm

2 - Middle

2 (Standard) - E

6.5” - 1 line wicker

Shorty with battery strap

Normal, 3/4–1 Rotation

67mm

29mm

69T

White

-1.5 deg

1mm

2mm

3mm

2mm

0mm
