TKB TSM02 User manual

Page 1

English

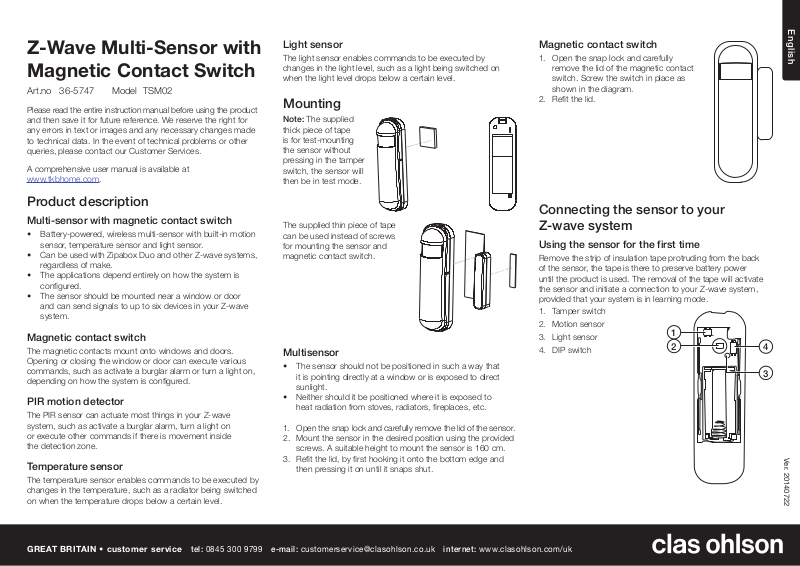

Z-Wave Multi-Sensor with Magnetic Contact Switch

Art.no 36-5747 Model TSM02

Please read theentire instruction manual before using theproduct and then save it for future reference. We reserve theright for any errors in text or images and any necessary changes made to technicaldata. In theevent of technical problems or other queries, please contact our Customer Services.

Acomprehensive user manual is available at

www.tkbhome.com.

Product description

Multi-sensor with magnetic contact switch

• Battery-powered, wireless multi-sensor with built-in motion sensor, temperature sensor and light sensor.

• Can be used with Zipabox Duo and other Z-wave systems, regardless ofmake.

• Theapplications depend entirely on how thesystem is conﬁgured.

• Thesensor should be mounted near awindow or door and can send signals to up to six devices in your Z-wave system.

Magnetic contact switch

Themagnetic contacts mount onto windows anddoors. Opening or closing thewindow or door can execute various commands, such as activate aburglar alarm or turn alight on, depending on how thesystem is conﬁgured.

PIR motion detector

ThePIR sensor can actuate most things in your Z-wave system, such as activate aburglar alarm, turn alight on or execute other commands if there is movement inside thedetectionzone.

Temperature sensor

Thetemperature sensor enables commands to be executed by changes in thetemperature, such as aradiator being switched on when thetemperature drops below acertainlevel.

Light sensor

Thelight sensor enables commands to be executed by changes in thelight level, such as alight being switched on when thelight level drops below acertainlevel.

Mounting

Note: Thesupplied

thick piece of tape is for test-mounting thesensor without pressing in thetamper switch, thesensor will then be in testmode.

Thesupplied thin piece of tape can be used instead of screws for mounting thesensor and magnetic contact switch.

Multisensor

• Thesensor should not be positioned in such away that it is pointing directly at awindow or is exposed to direct sunlight.

• Neither should it be positioned where it is exposed to heatradiation from stoves, radiators, ﬁreplaces,etc.

1. Open thesnap lock and carefully remove thelid of thesensor.

2. Mount thesensor in thedesired position using theprovided screws. Asuitable height to mount thesensor is 160cm.

3. Reﬁt thelid, by ﬁrst hooking it onto thebottom edge and then pressing it on until it snapsshut.

Magnetic contact switch

1. Open thesnap lock and carefully remove thelid of themagnetic contact switch. Screwtheswitch in place as shown in thediagram.

2. Reﬁt thelid.

Connecting thesensor to your Z-wave system

Using thesensor for thefirsttime

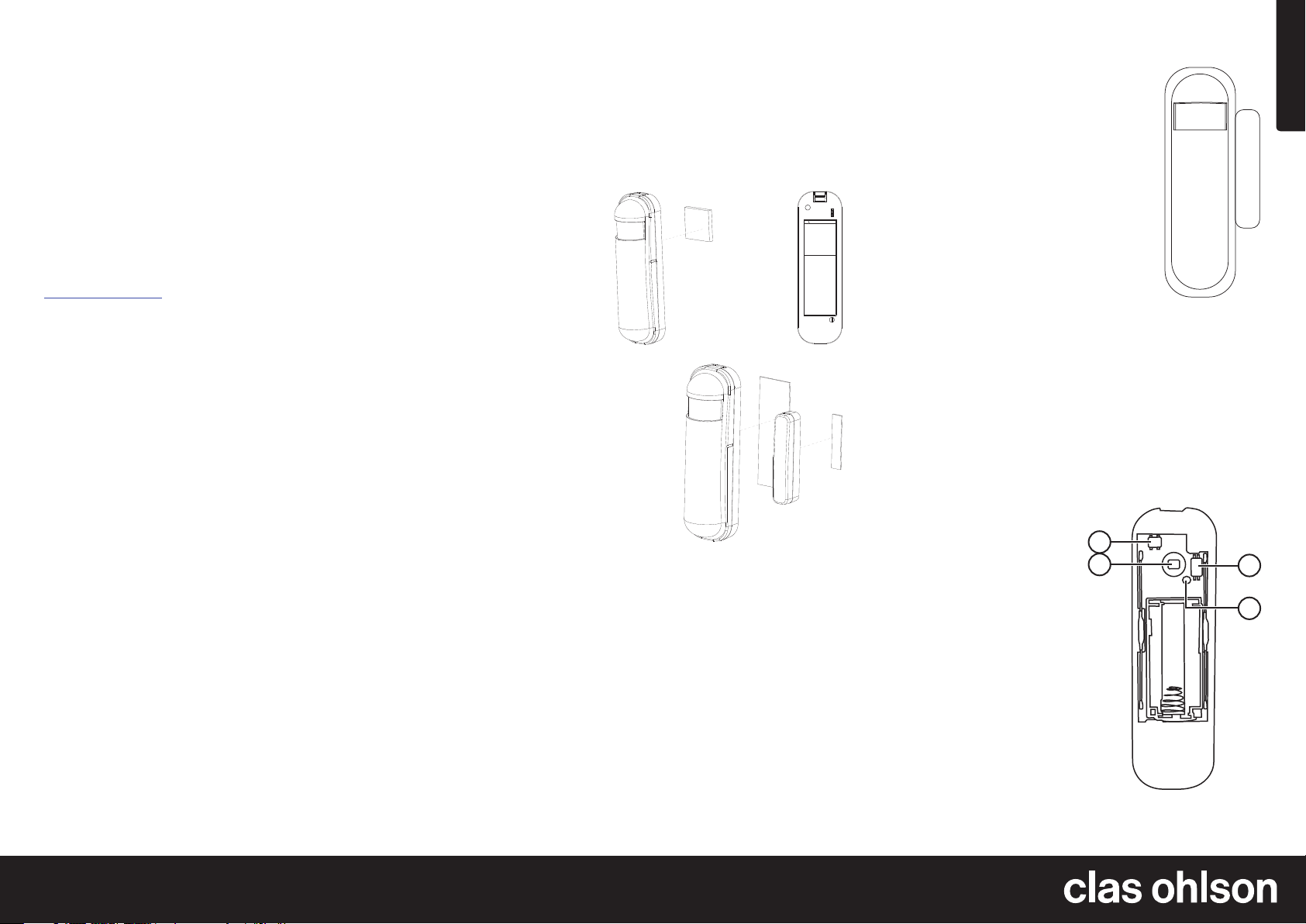

Remove thestrip of insulation tape protruding from theback of thesensor, thetape is there to preserve battery power until theproduct isused. Theremoval of thetape will activate thesensor and initiate aconnection to your Z-wave system, provided that your system is in learningmode.

1. Tamper switch

2. Motion sensor

3. Light sensor

4. DIP switch

1 2

Ver. 20140722

GREAT BRITAIN • customer service

tel: 0845 300 9799 e-mail: [email protected] internet: www.clasohlson.com/uk

Page 2

LED indications

• Thesensor monitors thebattery status and ﬂashes for 5seconds if thebattery needs changing.

• Themotion sensor takes about 1 minute to warm up, during which time theLED indicator ﬂashes every other second. Oncethemotion sensor has warmed up, theLED indicator will come on for 1 second, threetimes.

• Thesensor checks whether it is connected to theZ-wave system; if not, it will automatically try to connect and theLED indicator will ﬂash for 30 seconds until thesensor has been connected or until the30 seconds have elapsed without theconnection having been successful.

Manual installation, uninstallation andresetting

Installation

1. Set your Z-wave control device to thelearningmode.

2. Open thesnap lock and carefully remove thelid of thesensor.

3. Press thetamper switch 3 times within 1.5 seconds to start theinstallation.

4. If theconnection was successful, theLED indicator will light for 1 second and thesensor will receive commands from theZ-wave system after about 20 seconds.

5. Reﬁt thelid, by ﬁrst hooking it onto thebottom edge and then pressing it on until it snapsshut.

Uninstallation

1. Set your Z-wave control device to thedevice-removalmode.

2. Open thesnap lock and carefully remove thelid of thesensor.

3. Press thetamper switch 3 times within 1.5 seconds to start theuninstallation.

4. Reﬁt thelid, by ﬁrst hooking it onto thebottom edge and then pressing it on until it snapsshut.

Resetting

1. Open thesnap lock and carefully remove thelid of thesensor.

2. Press thetamper switch 4 times within 1.5 seconds and hold theswitch down on the4thpress. TheLED indicator will lightup.

3. After 3 seconds theLED indicator will go out, release thetamper switch within 2 seconds. Iftheattempt to reset was successful, theLED indicator will light up for 1second, thesensor will be uninstalled and all settings will be reset to factory default settings. Iftheattempt to reset failed, theLED indicator will ﬂash and you will need to start theresetting procedure again from step 2.

4. Reﬁt thelid, by ﬁrst hooking it onto thebottom edge and then pressing it on until it snapsshut.

DIP switch

TheDIP switch (4) controls theoperation of thesensor in accordance with thetablebelow:

1. Open thesnap lock and carefully remove thelid of thesensor.

2. Set theswitches to desired positions.

M1 M2 Operation

1 ON ON Test mode

2 ON OFF Alarm mode

3 OFF ON Home automation

4 OFF OFF Programming mode

3. Reﬁt thelid, by ﬁrst hooking it onto thebottom edge and then pressing it on until it snapsshut.

Care and maintenance

Troubleshootingguide

Themultisensor doesn’twork.

Themultisensor has no contact with themainunit.

TheLED indicator is on but themultisensor does not respond to thecontrol device.

• Check thebattery and replace it ifnecessary.

• Connect themultisensor to themain unit, refer to theManual

installation, uninstallation and resetting sectionabove.

• Make sure that thedistance between thedevices is not toogreat.

• Make sure that there is nothing hindering wireless transmission such as other interfering wireless devices, walls, ceilings,etc.

Disposal

This product should be disposed of in accordance with local regulations. Ifyou are unsure how to proceed, contact your local council.

Specifications

Battery CR123A Frequency 868.42MHz Indoor range 30 m (under optimum conditions) Outdoor range 70 m (line-of-sight)

Changing thebattery

1. Open thesnap lock and carefully remove thelid of thesensor.

2. Remove theused batteries and dispose of them at your local battery collectionpoint.

3. Insert anew CR123A battery, observing thepolarity markings inside thebattery compartment.

4. Reﬁt thelid, by ﬁrst hooking it onto thebottom edge and then pressing it on until it snapsshut.

Page 3

Svenska

Multisensor med magnetkontakt Z-wave

Art.nr 36-5747 Modell TSM02

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst.

Besök gärnawww.tkbhome.com för enfullständig bruksanvisning.

Produktbeskrivning

Multisensor med magnetkontakt

• Batteridriven, trådlösmultisensor med inbyggd rörelsedetektor, temperatursensor och ljussensor.

• Används med Zipabox Duo och andra Z-wave-system, oavsett fabrikat.

• Användningsområdetberor heltpå hur du konﬁgurerar dittsystem.

• Sensorn monteras vid ettfönster eller endörr och kan skicka signaler till upp till sex olika enheter iditt Z-wave-system.

Magnetkontakt

Magnetkontakten monteras på fönster ellerdörr. Närfönstret eller dörren öppnas eller stängs kan olika kommandon utföras beroende på hur systemet konﬁgurerats, t.ex. aktivera ettinbrottslarm eller tända belysningar.

PIR/rörelsedetektor

PIR-sensorn kan styra det mesta iditt Z-wave-system, t.ex. aktivera ettinbrottslarm, tända belysningar eller utföra andra kommandon när någon rör sig inom avkänningsområdet.

Temperatursensor

Temperatursensorn gör det möjligt att utföra kommandon beroende på temperaturförändringar,t.ex. att slå på element när temperaturen sjunkit under envissnivå.

Ljussensor

Ljussensorn gör det möjligt att utföra kommandon beroende på ljusförhållandena, somt.ex. att slå på belysning när ljusnivån sjunkit under envissnivå.

Montering

Obs! Dentjocka tejp-

biten som medföljer används för att testmontera sensorn utan att sabotagebrytaren trycks in, sensorn är då itestläge.

De tunna tejpbitarna som medföljer kan användas istället för skruv för att fästa upp sensorn och magnetkontakten.

Multisensor

• Placera inte sensorn så att den är riktad rakt mot ettfönster eller utsätts för direkt solljus.

• Placera den inte heller så att den utsätts för värmestrålning från spis, element, öppen eldetc.

1. Öppna snäpplåset och lyft försiktigt bort sensornslock.

2. Använd de medföljande skruvarna och fäst sensorn på önskadplats. Lämplig monteringshöjd 160cm.

3. Sätt tillbaka locket, börja med att haka fast det iunderkant och tryck sedan ned det så att snäpplåset låserfast.

Magnetkontakt

1. Öppna snäpplåset och ta försiktigt bort kontaktenslock. Använd de medföljande skruvarna och fäst kontakten som bildenvisar.

2. Sätt tillbaka locket.

Anslut sensorn till ditt Z-wave-system

När sensorn slås på första gången

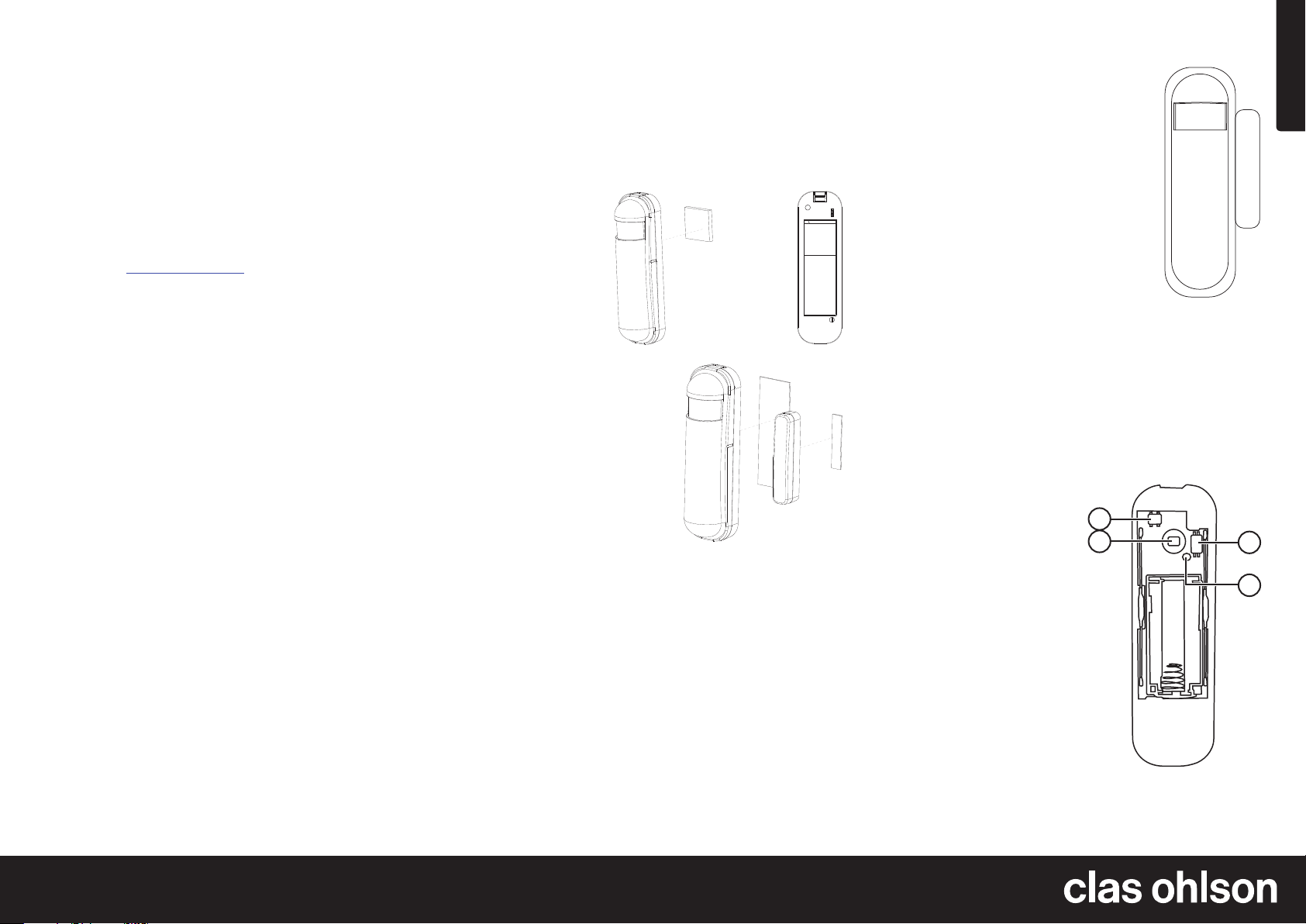

Dra bort isoleringstejpen som sticker ut på sensorns baksida, tejpen används för att isolera batteriet och spara dess kapacitet vid transport och lagring. Närtejpen dras bort slås sensorn på och ansluts till ditt Z-wave-system om systemet är satt iinlärningsläge.

1. Sabotagebrytare

2. Rörelsesensor

3. Ljussensor

4. DIP-brytare

1 2

SVERIGE • kundtjänst tel. 0247/445 00 fax 0247/445 09 e-post [email protected] internet www.clasohlson.se

Page 4

LED-indikationer

• Sensorn kontrollerar batteristatus och blinkar i5 sekunder om batteriet behöverbytas.

• Rörelsesensorn värms upp ica 1 minut, under den tiden blinkar LED-indikatorn varannan sekund. Näruppvärmningen är klar tänds LED-indikatorn i1 sekund 3 gånger.

• Sensorn kontrollerar om den är ansluten till Z-wavesystemet, om så inte är fallet försöker sensorn automatiskt att ansluta och LED-indikatorn blinkar i30 sekunder tills sensorn anslutits eller tills de 30 sekunderna passerat utan att anslutningen lyckats.

Manuell installation, avinstallation och återställning

Installation

1. Sätt din Z-wave-kontrollenhet iinlärningsläge.

2. Öppna snäpplåset och lyft försiktigt bort sensornslock.

3. Tryck 3 gånger på sabotagebrytaren inom 1,5 sekund för att starta installationen.

4. Om anslutningen lyckas kommer LED-indikatorn att tändas i1 sekund och sensorn kommer att ta emot kommandon från Z-wave-systemet efter ca 20 sekunder.

5. Sätt tillbaka locket, börja med att haka fast det iunderkant och tryck sedan ned det så att snäpplåset låserfast.

Avinstallation

1. Sätt din Z-wave-kontrollenhet iläge för att ta bort enheter.

2. Öppna snäpplåset och lyft försiktigt bort sensornslock.

3. Tryck 3 gånger på sabotagebrytaren inom 1,5 sekund för att starta avinstallationen.

4. Sätt tillbaka locket, börja med att haka fast det iunderkant och tryck sedan ned det så att snäpplåset låserfast.

Återställning

1. Öppna snäpplåset och lyft försiktigt bort sensornslock.

2. Tryck 4 gånger på sabotagebrytaren inom 1,5 sekund och släpp inte upp brytaren efter 4:e tryckningen. LED-indikatorntänds.

3. Efter 3 sekunder släcks LED-indikatorn, släpp då inom 2 sekunder upp sabotagebrytaren. Omåterställningsförsöket lyckats tänds LED-indikatorn i1 sekund, sensorn avinstalleras och alla dess inställningar återställs till fabriksinställningarna. Omförsöket misslyckats blinkar LED-indikatorn till, börja iså fall om från punkt 2.

4. Sätt tillbaka locket, börja med att haka fast det iunderkant och tryck sedan ned det så att snäpplåset låserfast.

DIP-brytare

DIP-brytaren (4) styr sensorns funktioner enligt tabellennedan:

1. Öppna snäpplåset och lyft försiktigt bort sensornslock.

2. Ställ brytarna iönskatläge.

M1 M2 Funktion

1 ON ON Testläge

2 ON OFF Larmläge

3 OFF ON Hemautomation

4 OFF OFF Programmeringsläge

3. Sätt tillbaka locket, börja med att haka fast det iunderkant och tryck sedan ned det så att snäpplåset låserfast.

Skötsel och underhåll

Batteribyte

1. Öppna snäpplåset och lyft försiktigt bort sensornslock.

2. Ta ut det gamla batteriet och lämna det till batteriåtervinning.

3. Sätt iettnytt batteri (CR123A), se märkningen ibatterihållaren så att polariteten blirrätt.

4. Sätt tillbaka locket, börja med att haka fast det iunderkant och tryck sedan ned det så att snäpplåset låserfast.

Felsökningsschema

Multisensorn fungerarinte.

Multisensorn har ingen kontakt med huvudenheten.

LED-indikatorn lyser men multisensorn har inte kontakt med kontrollenheten.

• Kontrollera batteriet och byt vid behov.

• Anslut multisensorn till huvudenheten, se avsnittet Manuell

installation, avinstallation och återställningovan.

• Kontrollera att avståndet inte är för långt mellan enheterna.

• Se till att inget hindrar den trådlösa överföringen som annan trådlös utrustning, väggar, taketc.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Batteri CR123A Frekvens 868,42 MHz Räckvidd Inomhus vid optimala förhållanden 30m

Utomhus vid fri sikt 70m

Page 5

Norsk

Multisensor med magnetkontakt Z-wave

Art.nr. 36-5747 Modell TSM02

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidigbruk. Vi reserverer oss motev. feil itekst og bilde, samt forandringer av tekniskedata. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Besøk gjernewww.tkbhome.com for enkomplett, detaljert bruksanvisning.

Produktbeskrivelse

Multisensor med magnetkontakt

• Batteridrevet, trådløs multisensor med innebygd bevegelsesdetektor, temperatursensor og lyssensor.

• Brukes sammen med Zipabox Duo og andre Z-wavesystemer, uansett fabrikat.

• Bruksområdet er avhengig av hvordan du konﬁgurerer systemetditt.

• Sensoren monteres ved etvindu eller endør, og kan sende signaler til inntil seks forskjellige enheter iZ-wave-systemetditt.

Magnetkontakt

Magnetkontakten monteres på vinduet ellerdøren. Nårvinduet eller døren åpnes eller stenges kan det komme forskjellige kommandoer, alt etter hvordan systemet konﬁgureres, som f.eks. aktivering av innbruddsalarm eller tenning av belysning.

PIR/bevegelsesdetektor

PIR-sensoren kan styre det meste iZ-wave-systemet, som f.eks. åaktivere eninnbruddsalarm, tenne belysninger eller utføre andre kommandoer når noen beveger seg innenfor avfølingsområdet.

Temperatursensor

Temperatursensoren gjør det mulig åutføre kommandoer avhengig av temperaturforandringer,f.eks. åskru på varmeovner når temperaturen synker til under ettvisstnivå.

Lyssensor

Lyssensoren gjør det mulig åutføre kommandoer avhengig av lysforholdene,f.eks. åskru på belysningen når det synker til under ettvisstnivå.

Montering

Obs! Dentykke teip-

biten som følger med, brukes til testmontering av sensoren uten at sabotasjebryteren trykkesinn. Sensoren er da iprøvemodus.

De tynne teipbitene som følger med kan brukes istedet for skruer til åfeste sensoren og magnetkontakten.

Multisensor

• Sensoren må ikke plasseres slik at den vender rett mot etvindu eller blir utsatt for direkte sollys.

• Den må heller ikke plasseres slik at den blir utsatt for varmestråling fra komfyrer, ovner eller åpenild.

1. Snepplåsen åpnes og sensorens lokk fjernes forsiktig.

2. Bruk de medfølgende skruene og fest sensoren på ønsketsted. Passende monteringshøyde er 160cm.

3. Sett lokket tilbake. Startmed åhuke det fast iunderkant og trykk det deretter ned slik at snepplåsenlåser.

Magnetkontakt

1. Åpne snepplåsen og fjern lokket til kontakten forsiktig. Brukde medfølgende skruene og fest kontakten, som vist på bildet.

2. Sett lokket på plassigjen.

Kobling av sensor til Z-wave-systemet

Når sensoren skrus på for førstegang

Trekk av isoleringsteipen som stikker ut på baksiden av sensoren. Teipen brukes til åisolere batteriet og spare på batterikapasiteten vedtransport og lagring. Nårteipen fjernes vil sensoren bli aktivert og koble seg til Z-wave-systemet ditt dersom dette er innstilt på innlæringsmodus.

1. Sabotasjebryter

2. Bevegelsessensor

3. Lyssensor

4. DIP-bryter

1 2

NORGE • kundesenter tel. 23 21 40 00 fax 23 21 40 80 e-post [email protected] internett www.clasohlson.no

Page 6

LED-indikasjoner

• Sensoren kontrollerer batteristatus og blinker i5 sekunder hvis batteriet må skiftes.

• Bevegelsessensoren varmes opp ica. 1minutt. Mensdette pågår vil LED-indikatoren blinke annethvert sekund. Nåroppvarmingen er ferdig vil LED-indikatoren tennes 3ganger á ettsekund.

• Sensoren sjekker ut hvis den er koblet til Z-wave-systemet. Hvisdet ikke er tilfellet vil den automatisk kobles til og LED-indikatoren blinke i30 sekunder til sensoren er tilkoblet eller til de 30 sekundene har gått uten envellykket tilkobling.

Manuell installasjon, avinstallasjon ogreset

Installasjon

1. Innstill Z-wave-kontrollenheten på innlæringsmodus.

2. Snepplåsen åpnes og sensorens lokk fjernes forsiktig.

3. Trykk 3 ganger på sabotasjebryteren iløpet av 1,5 sekund for åstarte installasjonen.

4. Hvis tilkoblingen er vellykket vil LED-indikatoren tennes iettsekund og sensoren vil motta kommandoer fra Z-wave-systemet etterca. 20sekunder.

5. Sett lokket tilbake. Startmed åhuke det fast iunderkant ogtrykk det deretter ned slik at snepplåsenlåser.

Avinstallasjon

1. Plasser Z-wave-kontrollenheten imodus for åfjerne enheter.

2. Snepplåsen åpnes og sensorens lokk fjernes forsiktig.

3. Trykk 3 ganger på sabotasjebryteren iløpet av 1,5 sekund for åstarte avinstallasjonen.

4. Sett lokket tilbake. Startmed åhuke det fast iunderkant og trykk det deretter ned slik at snepplåsenlåser.

Tilbakestilling/reset

1. Snepplåsen åpnes og sensorens lokk fjernes forsiktig.

2. Trykk 4 ganger på sabotasjebryteren iløpet av 1,5sekunder. Bryteren skal ikke slippes opp etter det4.trykket. LED-indikatoren tennes.

3. Etter 3 sekunder slukkes LED-indikatoren. Slippså opp sabotasjebryteren innen 2 sekunder. Hvistilbakestillingsforsøket blir vellykket vil LED-indikatoren tennes i1 sekund. Sensoren avinstalleres og alle disse instillingene stilles tilbake til fabrikkinnstillingene. Hvisdet ikke lykkes vil LED-indikatoren blinke. Damå man starte om igjen fra punkt 2.

4. Sett lokket tilbake. Startmed åhuke det fast iunderkant og trykk det deretter ned slik at snepplåsenlåser.

DIP-bryter

DIP-bryteren (4) styrer sensorens funksjoner som vist itabellen nedenfor:

1. Snepplåsen åpnes og sensorens lokk fjernes forsiktig.

2. Still inn bryteren iønsket posisjon.

M1 M2 Funksjon

1 ON ON Testmodus

2 ON OFF Alarm-modus

3 OFF ON Hjemme-automatisering

4 OFF OFF Programmeringsmodus

3. Sett lokket tilbake. Startmed åhuke det fast iunderkant og trykk det deretter ned slik at snepplåsenlåser.

Stell og vedlikehold

Feilsøking

Multisensoren fungererikke.

Multisensoren har ingen kontakt med hovedenheten.

LED-indikatoren lyser, men multisensoren har ikke kontakt med kontrollenheten.

• Kontroller batteriet og skift det ut vedbehov.

• Multisensoren kobles til hovedenheten, se avsnittet

Manuell installasjon, avinstallasjon og reset ovenfor.

• Kontroller at avstanden mellom enhetene ikke er forstor.

• Pass på at det ikke er noe som hindrer overføringen, somf.eks. vegger, tak, utstyretc.

Avfallshåndtering

Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter. Hvisdu er usikker, ta kontakt med lokalemyndigheter.

Spesifikasjoner

Batteri CR123A Frekvens 868,42 MHz Rekkevidd Innendørs ved optimale forhold ca. 30m

Utendørs ved fri sikt ca. 70m

Skifte av batteri

1. Snepplåsen åpnes og sensorens lokk fjernes forsiktig.

2. Ta ut det gamle batteriet og levér det til batteriinnsamling.

3. Sett inn etnytt batteri (CR123A). Passpå at polene på batteriet kommer riktigvei.

4. Sett lokket tilbake. Startmed åhuke det fast iunderkant og trykk det deretter ned slik at snepplåsenlåser.

Page 7

Suomi

Monitoimianturi, jossa magneettikytkin, Z-wave

Tuotenro 36-5747 Malli TSM02

Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä. Joslaitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Osoitteessawww.tkbhome.com voit tarkastella käyttöohjetta kokonaisuudessaan.

Tuotteen kuvaus

Monitoimianturi, jossa magneettikytkin

• Paristokäyttöinen, langaton monitoimianturi, jossa on kiinteä liiketunnistin, lämpötila-anturi ja valoanturi.

• Käytetään Zipabox Duon ja muiden Z-wave-järjestelmien kanssa valmistajasta riippumatta.

• Käyttöalue riippuu täysin siitä, miten asennat järjestelmän.

• Anturi asennetaan ikkunaan taioveen. Sevoi lähettää signaaleja jopa kuuteen eri Z-wave-järjestelmän yksikköön.

Magneettikytkin

Magneettikytkin asennetaan ikkunaan taioveen. Kunikkuna tai ovi avataan tai suljetaan, kytkin aktivoi erilaisia komentoja, kuten käynnistää murtohälyttimen tai sytyttää valaisimia järjestelmän asetuksista riippuen.

PIR/liiketunnistin

PIR-anturi voi ohjata lähes koko Z-wave-järjestelmää,esim. aktivoida murtohälyttimen, sytyttää valaisimia tai suorittaa muita komentoja, kun se havaitsee liikettä tunnistusalueella.

Lämpötila-anturi

Lämpötila-anturi mahdollistaa lämpötilanmuutoksiin perustuvien komentojen suorittamisen,esim. lämpöpatterin käynnistämisen, kun lämpötila laskee tietyn rajanalle.

Valoanturi

Valoanturi mahdollista valomäärän muutoksiin perustuvien komentojen suorittamisen,esim. valaisimen sytyttämisen, kunvalomäärä laskee tietyn rajanalle.

Asennus

Huom.! Mukana

olevaa paksua teipinpalaa käytetään anturin testiasennukseen niin, ettei sabotaasikytkintä paineta sisään. Anturi on silloin testitilassa.

Mukana olevia ohuita teipinpalasia voidaan käyttää ruuvien sijaan anturin ja magneettikytkimen kiinnittämiseen.

Monitoimianturi

• Älä asenna anturia niin, että se on suunnattu suoraan ikkunaa kohti tai altistuu suoralle auringonvalolle.

• Älä sijoita anturia niin, että se altistuu lieden, lämpöpatterin, avotulenjne. lämpösäteilylle.

1. Avaa jousilukko ja nosta anturin kansi varovastipois.

2. Kiinnitä anturi haluamaasi paikkaan mukana olevilla ruuveilla. Sopiva asennuskorkeus on 160cm.

3. Aseta kansi takaisin paikalleen. Kiinnitä ensin alareuna ja paina sitten kantta alaspäin niin, että jousilukko lukittuu.

Magneettikytkin

1. Avaa jousilukko ja irrota kytkimen kansi varovasti. Kiinnitä kytkin mukana olevilla ruuveilla kuvan mukaisesti.

2. Aseta kansi takaisin paikalleen.

Anturin liittäminen Z-wave-järjestelmään

Anturin käynnistäminen ensimmäisen kerran

Poista anturin takapuolella näkyvä eristysteippi, jota käytetään paristojen eristämiseen ja niiden varaustason säästämiseen kuljetuksen ja varastoinnin aikana. Kunteippi poistetaan, anturi käynnistyy ja se liitetään Z-wave-järjestelmään, jos järjestelmä on ohjelmointitilassa.

1. Sabotaasikytkin

2. Liiketunnistin

3. Valoanturi

4. DIP-kytkin

1 2

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi

Page 8

LED-merkkivalot

• Anturi valvoo pariston varaustasoa ja merkkivalo vilkkuu viiden sekunnin ajan, jos paristo tulee vaihtaa.

• Liiketunnistin lämpenee noin minuutissa, minkä aikana LEDmerkkivalo vilkkuu joka toinen sekunti. Kuntunnistin on lämmennyt, LED-merkkivalo syttyy yhden sekunnin ajaksi kolme kertaa.

• Anturi valvoo, onko se liitetty Z-wave-järjestelmään. Josliitäntää ei ole tehty, anturi yrittää automaattisesti liittyä järjestelmään. LED-merkkivalo vilkkuu 30 sekuntia, kunnes anturi on liitetty tai kunnes 30 sekuntia on kulunut, eikä liitäntä ole onnistunut.

Manuaalinen asennus, asennuksen poistaminen ja asetusten palauttaminen

Asennus

1. Aseta Z-wave-ohjausyksikkö ohjelmointitilaan.

2. Avaa jousilukko ja nosta anturin kansi varovastipois.

3. Käynnistä asennus painamalla sabotaasikytkintä kolme kertaa 1,5 sekunnin aikana.

4. Jos liitäntä onnistuu, LED-merkkivalo palaa sekunnin ajan, ja anturi vastaanottaa Z-wave-järjestelmästä komentoja noin 20 sekunnin kuluttua.

5. Aseta kansi takaisin paikalleen. Kiinnitä ensin alareuna ja paina sitten kantta alaspäin niin, että jousilukko lukittuu.

Asennuksen poisto

1. Aseta Z-wave-järjestelmä tilaan, jossa voi poistaa yksiköitä.

2. Avaa jousilukko ja nosta anturin kansi varovastipois.

3. Aloita asennuksen poistaminen painamalla sabotaasikytkintä kolme kertaa 1,5 sekunnin aikana.

4. Aseta kansi takaisin paikalleen. Kiinnitä ensin alareuna ja paina sitten kantta alaspäin niin, että jousilukko lukittuu.

Asetusten palauttaminen

1. Avaa jousilukko ja nosta anturin kansi varovastipois.

2. Paina sabotaasikytkintä neljä kertaa 1,5 sekunnin aikana ja pidä kytkin pohjaan painettuna neljännen painalluksen jälkeen. LED-merkkivalo syttyy.

3. Kolmen sekunnin jälkeen LED-merkkivalo sammuu. Päästä irti sabotaasikytkimestä kahden sekunnin kuluessa. Josasetusten palauttaminen on onnistunut, LED-merkkivalo palaa sekunnin ajan, anturin asetukset poistetaan ja tehdasasetukset palautetaan. Josasetusten palautus epäonnistui, LED valo vilkkuu. Aloita uudelleen kohdastakaksi.

4. Aseta kansi takaisin paikalleen. Kiinnitä ensin alareuna ja paina sitten kantta alaspäin niin, että jousilukko lukittuu.

DIP-kytkin

DIP-kytkin (4) ohjaa anturin toimintoja alla olevan taulukon mukaisesti:

1. Avaa jousilukko ja nosta anturin kansi varovastipois.

2. Aseta kytkimet haluamaasi asentoon.

M1 M2 Toiminto

1 ON ON Testitila

2 ON OFF Hälytystila

3 OFF ON Kodin automatisointi

4 OFF OFF Ohjelmointitila

3. Aseta kansi takaisin paikalleen. Kiinnitä ensin alareuna ja paina sitten kantta alaspäin niin, että jousilukko lukittuu.

Huolto ja puhdistaminen

Vianhakutaulukko

Monitoimianturi eitoimi. • Tarkista pariston varaustaso,

vaihda tarvittaessa.

Monitoimianturi ei saa yhteyttä pääyksikköön.

LED-merkkivalo palaa, mutta monitoimianturi ei ole yhteydessä ohjausyksikköön.

• Liitä monitoimianturi pääyksikköön, katso kohta

Manuaalinen asennus, asennuksen poistaminen ja asetusten palauttaminen.

• Varmista, ettei laitteiden välinen etäisyys ole liianpitkä.

• Varmista, etteivät muut langattomat laitteet tai seinät, kattoym. häiritse langatonta tiedonsiirtoa.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Paristo CR123A Taajuus 868,42 MHz Kantama Sisätiloissa jopa 30 m hyvissä olosuhteissa

Ulkona jopa 70 m ilman esteitä

Pariston vaihtaminen

1. Avaa jousilukko ja nosta anturin kansi varovastipois.

2. Poista vanha paristo ja kierrätäse.

3. Aseta lokeroon uusi CR123A-paristo. Noudata paristolokeron pohjan napaisuusmerkintöjä.

4. Aseta kansi takaisin paikalleen. Kiinnitä ensin alareuna ja paina sitten kantta alaspäin niin, että jousilukko lukittuu.

Page 9

Deutsch

Multisensor mit Magnetkontakt Z-Wave

Art.Nr. 36-5747 Modell TSM02

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir unsvor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Eine vollständige Bedienungsanleitung ist auf

www.tkbhome.com zu ﬁnden.

Produktbeschreibung

Multisensor mit Magnetkontakt

• Batteriebetriebener, schnurloser Multisensor mit integriertem Bewegungsmelder, Temperatursensor und Dämmerungsschalter.

• Zur Benutzung mit ZipaBox Duo und anderen Z-WaveSystemen, unabhängig vom Fabrikat.

• Der Einsatzbereich wird vom Benutzer konﬁguriert.

• Der Sensor wird aneinem Fenster/einer Tür angebracht und kann Signale anbis zu 6 versch. Geräte im Z-Wave-System schicken.

Magnetkontakt

Der Magnetkontakt wird anFenstern oder Türen befestigt. WenndasFenster oder dieTür geöffnet oder geschlossen wird, können versch. Kommandos ausgeführt werden,z. B. Aktivierung des Einbruchalarms oder Einschalten von Beleuchtung.

PIR/Bewegungsmelder

Je nach System und Konﬁguration kann dieser PIR-Sensor dasmeiste im Z-Wave-System steuern,z.B. das Aktivieren desEinbruchalarms, Einschalten von Beleuchtung oder anderes, sobald eine Bewegung um Erkennungsbereich erfasstwird.

Temperatursensor

Dank des Temperatursensors können Kommandos abhängig von der Temperatur ausgeführt werden,z. B. Einschalten der Heizung unterhalb einer bestimmten Temperatur.

Dämmerungsschalter

Dank des Dämmerungsschalters können Kommandos abhängig von den Lichtverhältnissen ausgeführt werden,z. B. Einschalten der Beleuchtung unter bestimmten Lichtverhältnissen.

Montage

Hinweis: Dermitgelieferte

dicke Klebestreifen ist zur Testmontage des Sensors vorgesehen. DerSabotageschalter wird hierbei nicht eingedrückt, sodass der Sensor im Testmodusist.

Diemitgelieferten dünnen Klebestreifen können anstelle von Schrauben benutz werden um den Sensor und Magnetkontakt zu befestigen.

Multisensor

• Den Sensor vor direkter Sonneneinstrahlung schützen und nicht so anbringen, dass er direkt auf ein Fenster gerichtetist.

• Außerdem darauf achten, dass der Sensor nicht zu dicht anWärmequellen wie Ofen, Heizkörper, Feuerusw. angebrachtwird.

1. Den Federclip öffnen und vorsichtig dieAbdeckung des Sensors abnehmen.

2. Den Sensor mit den mitgelieferten Schrauben angewünschter Stelle befestigen. Geeignete Montagehöhe 160cm.

3. DieAbdeckung wieder anbringen, dabei zuerst ander Unterseite einhaken und dann auf dieAbdeckung drücken, sodass der Federclip einrastet.

Magnetkontakt

1. Den Federclip öffnen und vorsichtig dieAbdeckung des Magnetkontaktes abnehmen. DenMagnetkontakt mit den mitgelieferten Schrauben wie in der folgenden Abb. beschrieben befestigen.

2. DieBatterieabdeckung wieder anbringen.

Den Sensor mit dem Z-Wave-System verbinden

Wenn der Sensor daserste Mal eingeschaltetwird

Den Isolierstreifen auf der Rückseite des Sensors abziehen (derIsolierstreifen dient dazu dieBatterie zu isolieren und erhält somit deren Kapazität). Wennder Streifen entfernt wird, schaltetsich der Sensor automatisch ein und verbindet sich mit demZ-Wave-System, solange dieses im Lernmodusist.

1. Sabotageschalter

2. Bewegungssensor

3. Dämmerungsschalter

4. DIP-Schalter

1 2

DEUTSCHLAND • Kundenservice

Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.

Page 10

LED-Anzeigen

• Der Sensor überprüft den Batteriestatus und blinkt für 5 s falls dieBatterie ausgewechselt werdenmuss.

• Der Bewegungssensor wird fürca. 1min aufgewärmt. Hierbei blinkt dieLED-Anzeige alle zwei Sekunden. Wennder Aufwärmvorgang beendet ist, Blinkt dieLED-Anzeige dreimal für 1s.

• Der Sensor überprüft, ob er andasZ-Wave-System angeschlossenist. Fallsnicht, versucht der Sensor automatisch eine Verbindung herzustellen und dieLED-Anzeige blinkt für 30 sbzw. bis der Sensor verbundenist.

Manuelles Verbinden, Aufheben der Verbindung und Zurücksetzen

Verbinden

1. Zuerst dasZ-Wave-Steuergerät in den Verbindungsmodus versetzen.

2. Den Federclip öffnen und vorsichtig dieAbdeckung des Sensors abnehmen.

3. Um dieInstallation zu starten innerhalb von 1,5 s dreimal auf den Sabotageschalter drücken.

4. Wenn dieVerbindung akzeptiert wurde, leuchtet dieLEDAnzeige für 1s. DerSensor kann nachca. 20s Befehle vom Z-Wave-System empfangen.

5. DieAbdeckung wieder anbringen, dabei zuerst ander Unterseite einhaken und dann auf dieAbdeckung drücken, sodass der Federclip einrastet.

Verbindung aufheben

1. DasZ-Wave-Steuergerät in den Modus zum Aufheben von Verbindungen versetzen.

2. Den Federclip öffnen und vorsichtig dieAbdeckung des Sensors abnehmen.

3. Um dieDeinstallation zu starten innerhalb von 1,5 s dreimal auf den Sabotageschalter drücken.

4. DieAbdeckung wieder anbringen, dabei zuerst ander Unterseite einhaken und dann auf dieAbdeckung drücken, sodass der Federclip einrastet.

Zurücksetzen

1. Den Federclip öffnen und vorsichtig dieAbdeckung desSensors abnehmen.

2. Innerhalb von 1,5 s viermal auf den Sabotageschalter drücken und beim vierten Drücken gedrückt halten. DieLED-Anzeige leuchtetauf.

3. Nach 3 s erlischt dieLED-Anzeige. Nuninnerhalb von 2 s den Sabotageschalter loslassen. WenndasZurücksetzen erfolgreich war, leuchtet dieLED-Anzeige für 1s. Eineevtl. Verbindung wird aufgehoben und der Sensor wird auf dieWerkseinstellungen zurückgesetzt. Sollte dasZurücksetzen nicht erfolgreich sein, blinkt dieLEDAnzeige. In diesem Fall erneut bei Punkt 2 anfangen.

4. DieAbdeckung wieder anbringen, dabei zuerst ander Unterseite einhaken und dann auf dieAbdeckung drücken, sodass der Federclip einrastet.

DIP-Schalter

Der DIP-Schalter (4) kontrolliert dieFunktionen des Sensors wiefolgt (Tabelle):

1. Den Federclip öffnen und vorsichtig dieAbdeckung desSensors abnehmen.

2. DieSchalter in diegewünschte Position stellen.

M1 M2 Funktion

1 ON ON Testmodus 2 ON OFF Alarmmodus 3 OFF ON Gebäudeautomation 4 OFF OFF Programmierungs-Modus

3. DieAbdeckung wieder anbringen, dabei zuerst ander Unterseite einhaken und dann auf dieAbdeckung drücken, sodass der Federclip einrastet.

Pflege und Wartung

Batterie auswechseln

1. Den Federclip öffnen und vorsichtig dieAbdeckung desSensors abnehmen.

2. Diealte Batterie herausnehmen und aneiner Abgabestelle entsorgen.

3. Eine neue Batterie (CR123A) entsprechend der Markierung im Batteriefach einlegen.

4. DieAbdeckung wieder anbringen, dabei zuerst ander Unterseite einhaken und dann auf dieAbdeckung drücken, sodass der Federclip einrastet.

Fehlersuche

Der Multisensor funktionierennicht.

Der Multisensor hat keinen Kontakt zum Steuergerät.

DieLED-Anzeige leuchtet, aber der Multisensor ist nicht mit dem Steuergerät verbunden.

• DieBatterie kontrollieren und bei Bedarf auswechseln.

• Den Multisensor andasSteuergerät anschließen, siehe oben, Abschnitt

Manuelles Verbinden, Aufheben derVerbindung und Zurücksetzen.

• Sicherstellen, dass der Abstand zwischen den Geräten nicht zu großist.

• Sicherstellen, dass dieFunkübertragung nicht durch andere Geräte, Wände oder Decken gestörtwird.

Hinweise zur Entsorgung

Bitte dasProdukt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Batterie CR123A Frequenz 868,42MHz Reichweite Im Innenbereich bei optimalen Verhältnissen 30m

Im Außenbereich bei freier Sicht 70m

Page 11

Declaration of Conformity

Hereby, Clas Ohlson AB declares that following product(s):

4 in 1 sensor

36-5747

TSM02

is in compliance with the essential requirements

and other relevant provisions of Directive 1999/5/EC.

Article 3.1a (Safety): EN 60950-1

Article 3.1b (EMC): EN 301 489-1 EN 301 489-3 EN 61000-6-1 EN 61000-6-3

Article 3.2 (Radio): EN 300 220-1 EN 300 220-2

Insjön, Sweden, July 2014

Klas Balkow

President

Clas Ohlson, 793 85 Insjön, Sweden

This product’s intended usage is within the countries of Sweden, Norway, Finland, United Kingdom and Germany
