TJ TEF-10 User Manual

ENGLISH

Manual

한국어

사용설명서

ᇖ໚

ൗႯනଃඇ

INDONESIA

Buku Manual

TIẾNG VIỆTTIẾNG VIỆT

Hướng Dẫn Sử Dụng

TEF-10

v.2

TEF-10 User Manual

- Make sure to read safety precautions, before use.

- Please read the user manual thoroughly to maximize the performance of the product.

- Store the user manual after reading for future reference.

ENGLISH

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with a dry cloth.

7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions

.

8. Do not install near any heat sources such as radiators, heat registers, stoves,
or other apparatus (including amplifiers) that produce heat.

9. Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer,

or sold with the apparatus. When a cart is used, use caution when moving
the cart/ apparatus combination to avoid injury from tip-over.

10. Unplug this apparatus during lightning storms or when unused for long periods of time.

11. Refer all servicing to qualified service personnel. Servicing is required when the apparatus

has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been
spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.

12. Use the mains plug to disconnect the apparatus from the mains.

13. WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE

THIS APPARATUS TO RAIN OR MOISTURE.

14. DO NOT EXPOSE THIS EQUIPMENT TO DRIPPING OR SPLASHING AND ENSURE

THAT NO OBJECTS FILLED WITH LIQUIDS, SUCH AS VASES, ARE PLACED ON
THE EQUIPMENT.

TO PREVENT ELECTRIC SHOCK, DO NOT REMOVE TOP OR BOTTOM COVERS.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Safety precaution

ENGLISH

S
A
F
E
T
Y

C
O
N
N
E
C
T

I
O
N

E
T
C

.

5

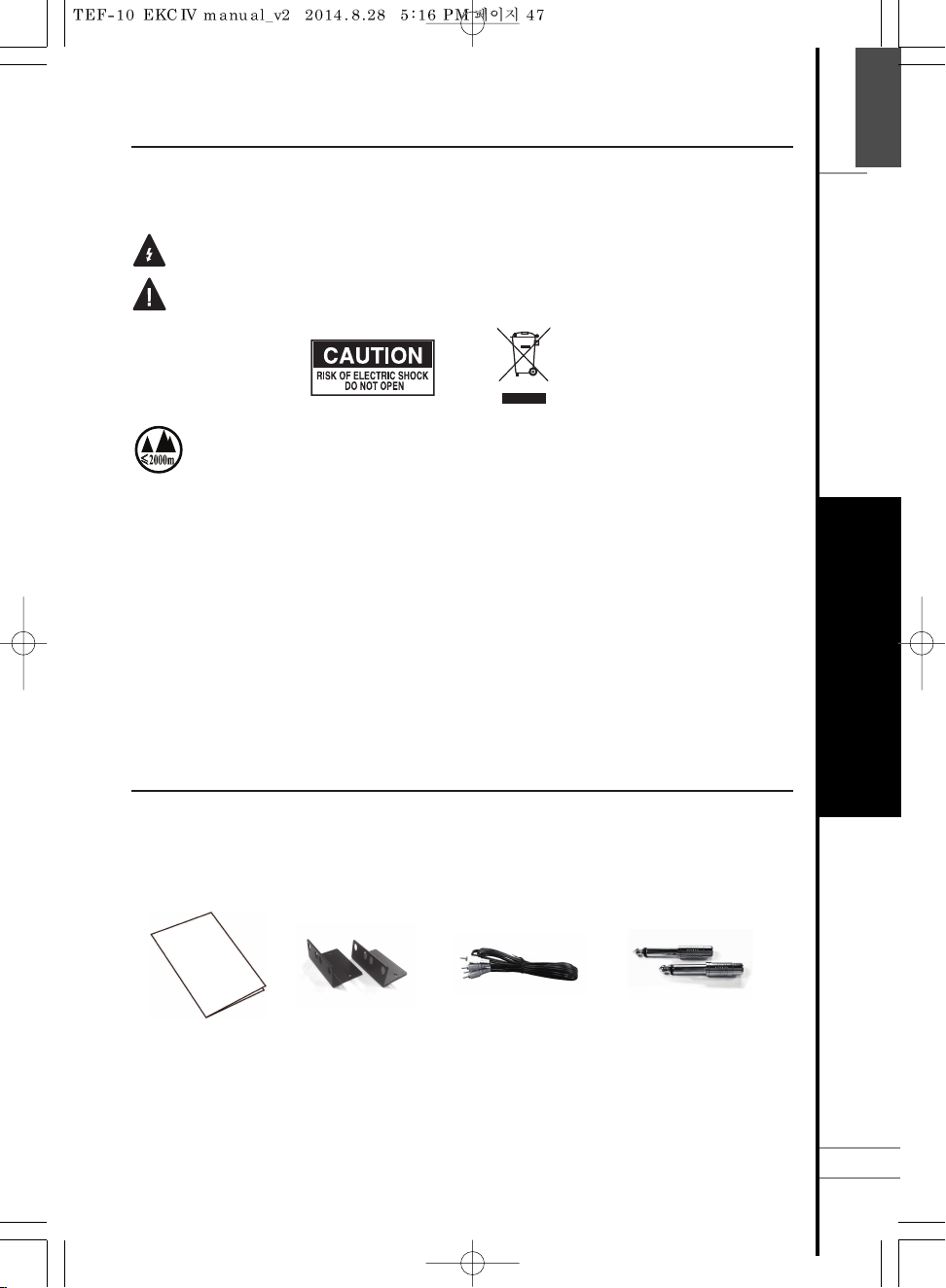

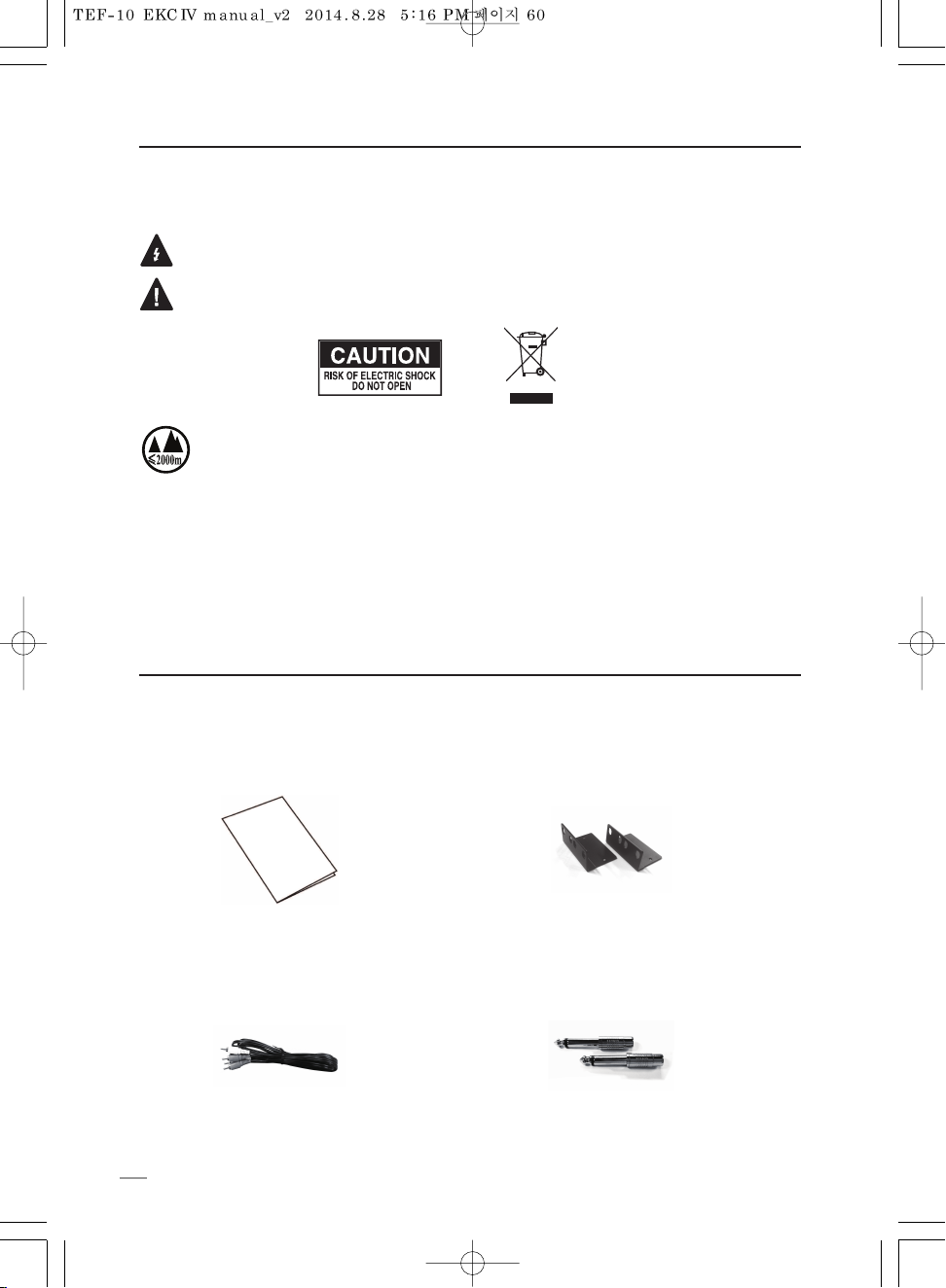

Safety precaution

WATCH FOR THESE SYMBOLS:

The lightning bolt triangle is used to alert the user to the risk of electric shock.

The exclamation point triangle is used to alert the user to important operating
or maintenance instructions.

This device is designed and evaluated under the condition of 2000 meters tall
above sea level; and, it can be only used in locations below 2000 meters tall
above sea level. Using the device above 2000 meters altitude would result
in high safety risk.

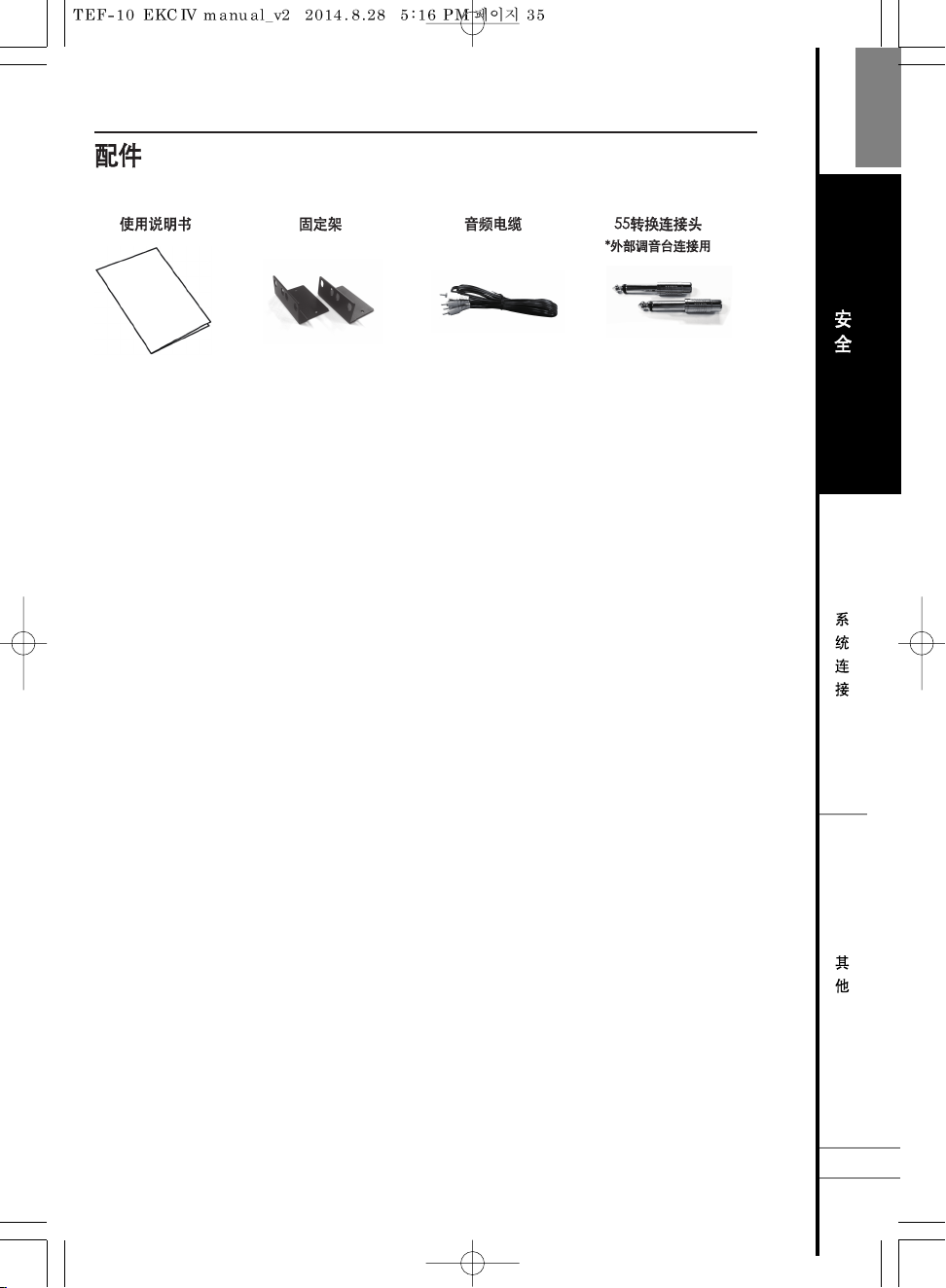

Accessories

ManualManual Rak EarRak Ear

Audio CableAudio Cable RCA to 1/4” TS AdaptorRCA to 1/4” TS Adaptor

For connectionwith
external mixer.

6

MIC 1, 2 INPUT

Adjust input gain of MIC 1, 2

Adjust the low range of sound(300Hz) of MIC

Adjust the mid-low range of sound(3kHz) of MIC

Adjust the mid-high range of sound(10kHz) of MIC

Adjust the hi range of sound(15kHz) of MIC

Minimize microphone feedback

Echo mode

Reverb mode

Adjust repeat time of echo

Adjust delay time of echo

Adjust tone of echo

Adjust the low range of sound(80Hz) of audio input(music)

Adjust the mid-low range of sound(400Hz) of audio input(music)

Adjust the mid-high range of sound(2.5kHz) of audio input(music)

Adjust the high range of sound(12kHz) of audio input(music)

Adjust volume of effect sound

Adjust volume of MIC

Adjust volume of audio input(music)

1. MIC INPUT

2. MIC GAIN

3. MIC 4Band EQ

4. FEEDBACK CANCEL

5. EFFECT

6. MUSIC

7. EFFECT VOL

8. MIC VOL

9. MUSIC VOL

LOW

MID-LOW

MID-HI

HI

SELECT

REPT

DELAY

TONE

LOW

MID-LOW

MID-HI

HI

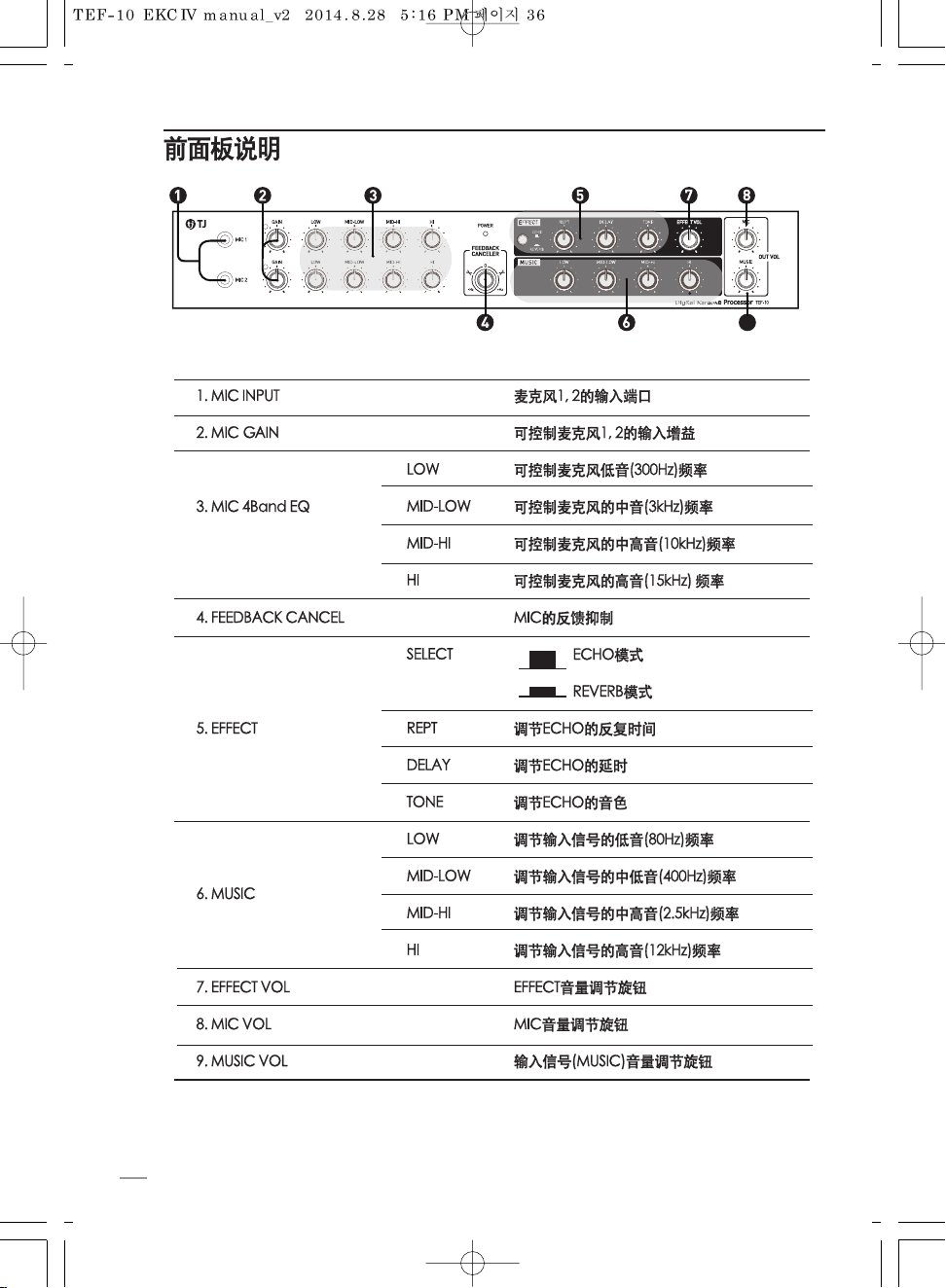

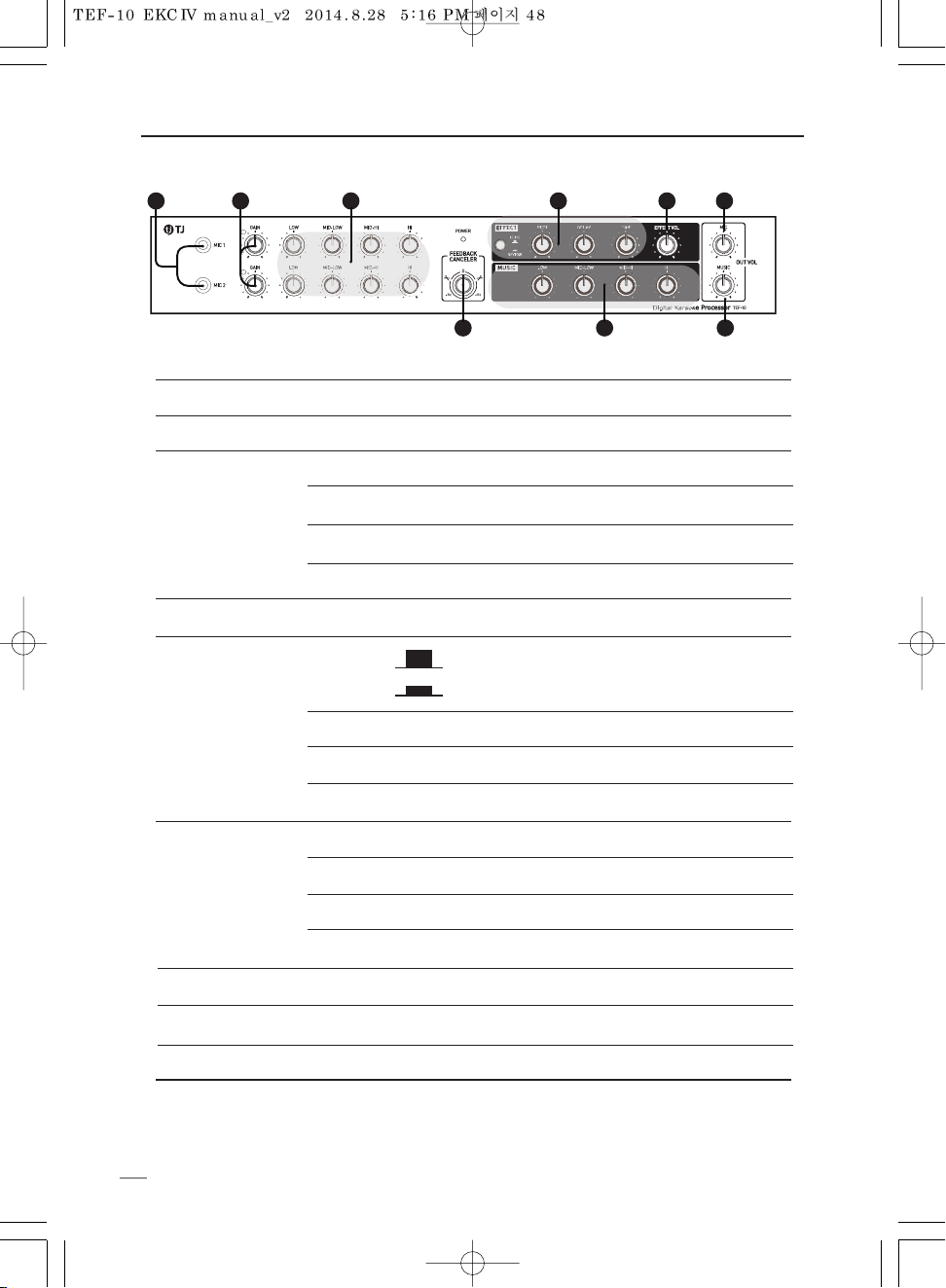

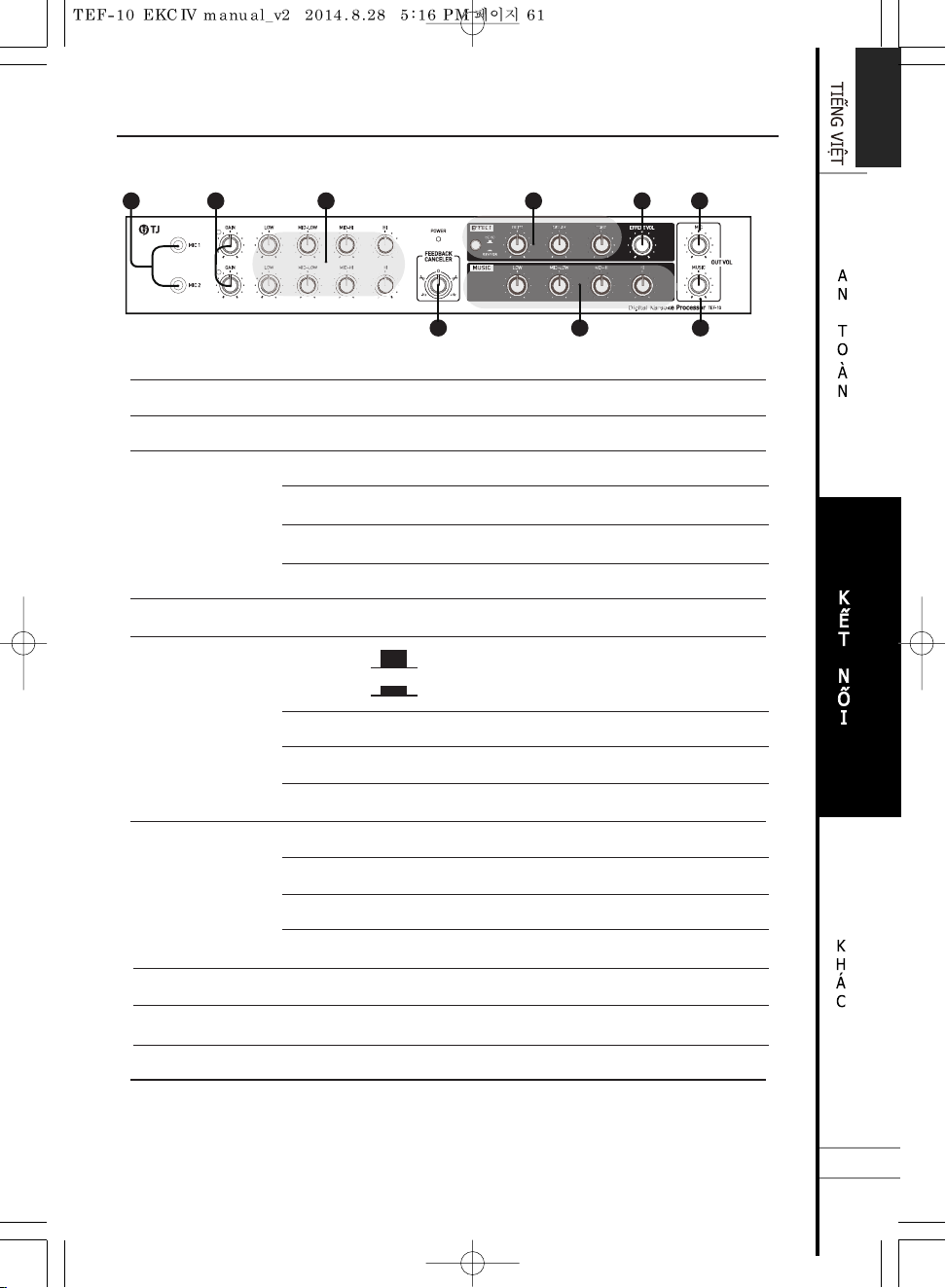

Descriptions and overview (Front)

1 2 3 5

46

8

9

7

ENGLISH

S
A
F
E

T
Y

C

O
N
N

E

C

T

I

O
N

E
T
C

.

7

Power switch

AC power cord

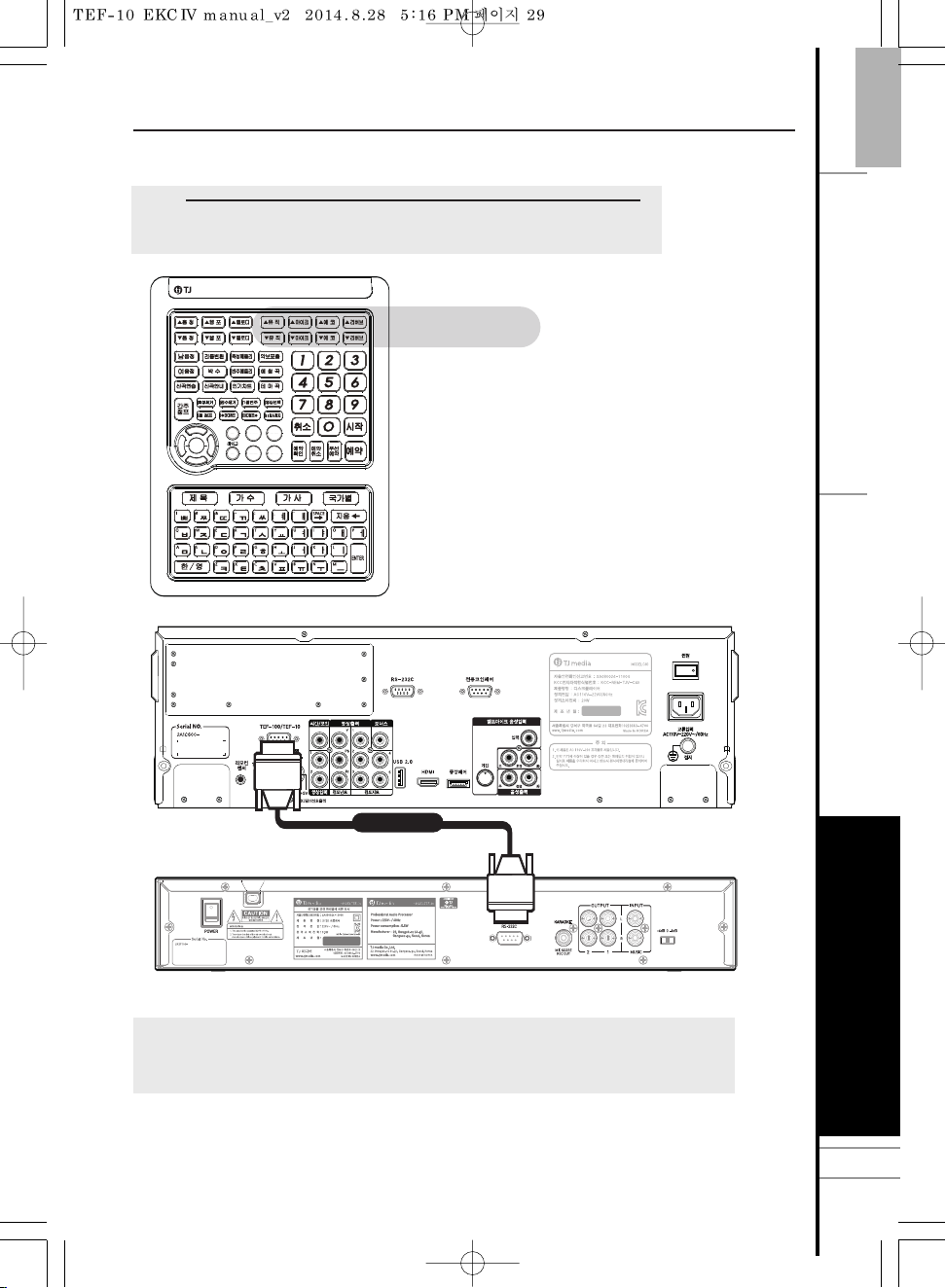

Only for TJ media’s karaoke for Korean market

MIC direct output for recording MIC and scoring

Output2 socket

Output1 socket

Audio input of karaoke machine or auxiliary device

Gain switch of karaoke machine or auxiliary device

POWER

AC CORD

RS-232C

MIC SCORE / REC OUT

OUTPUT 2

OUTPUT 1

MUSIC INPUT

MUSIC INPUT GAIN

1

2

3

4

5

6

7

8

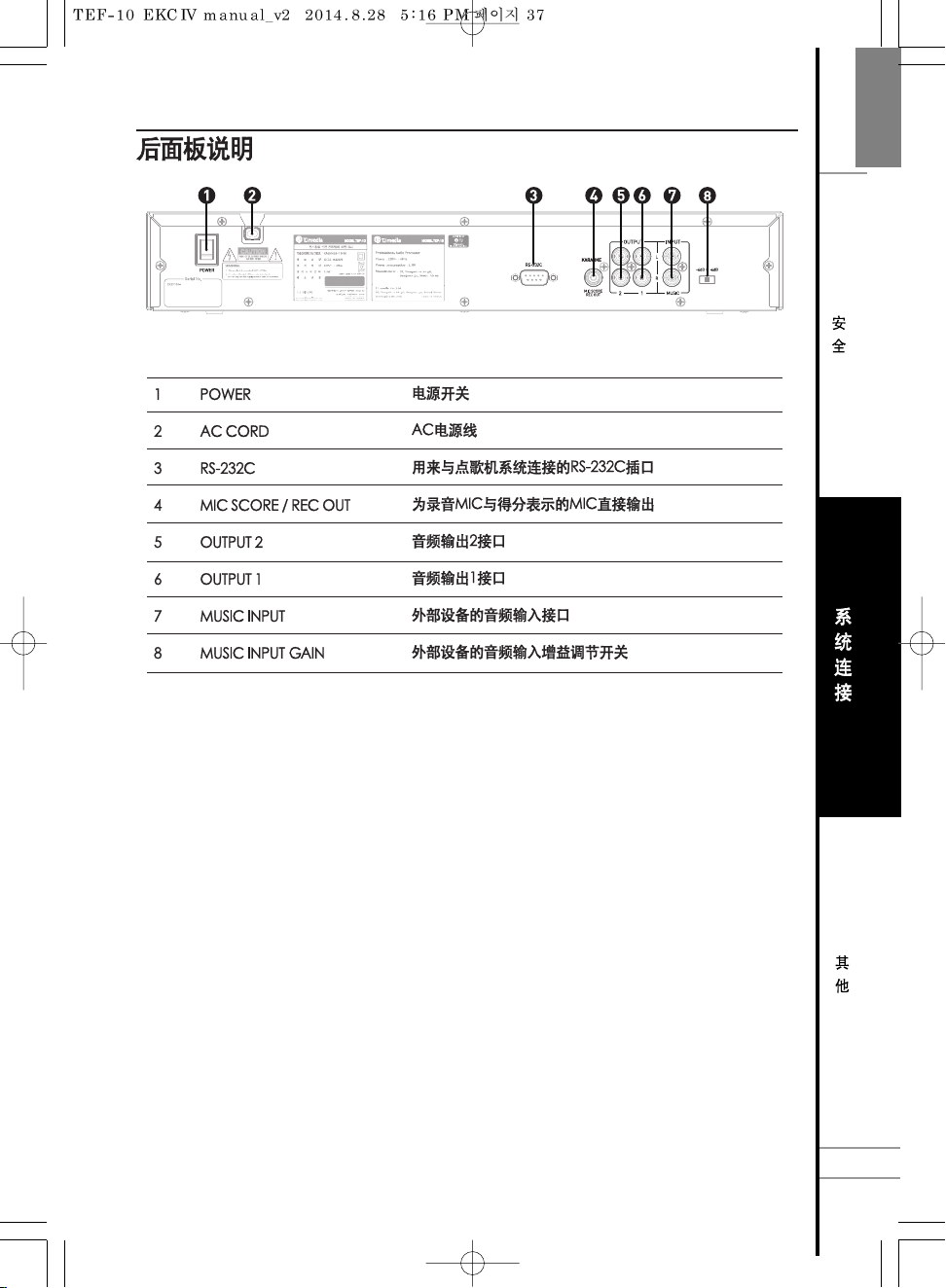

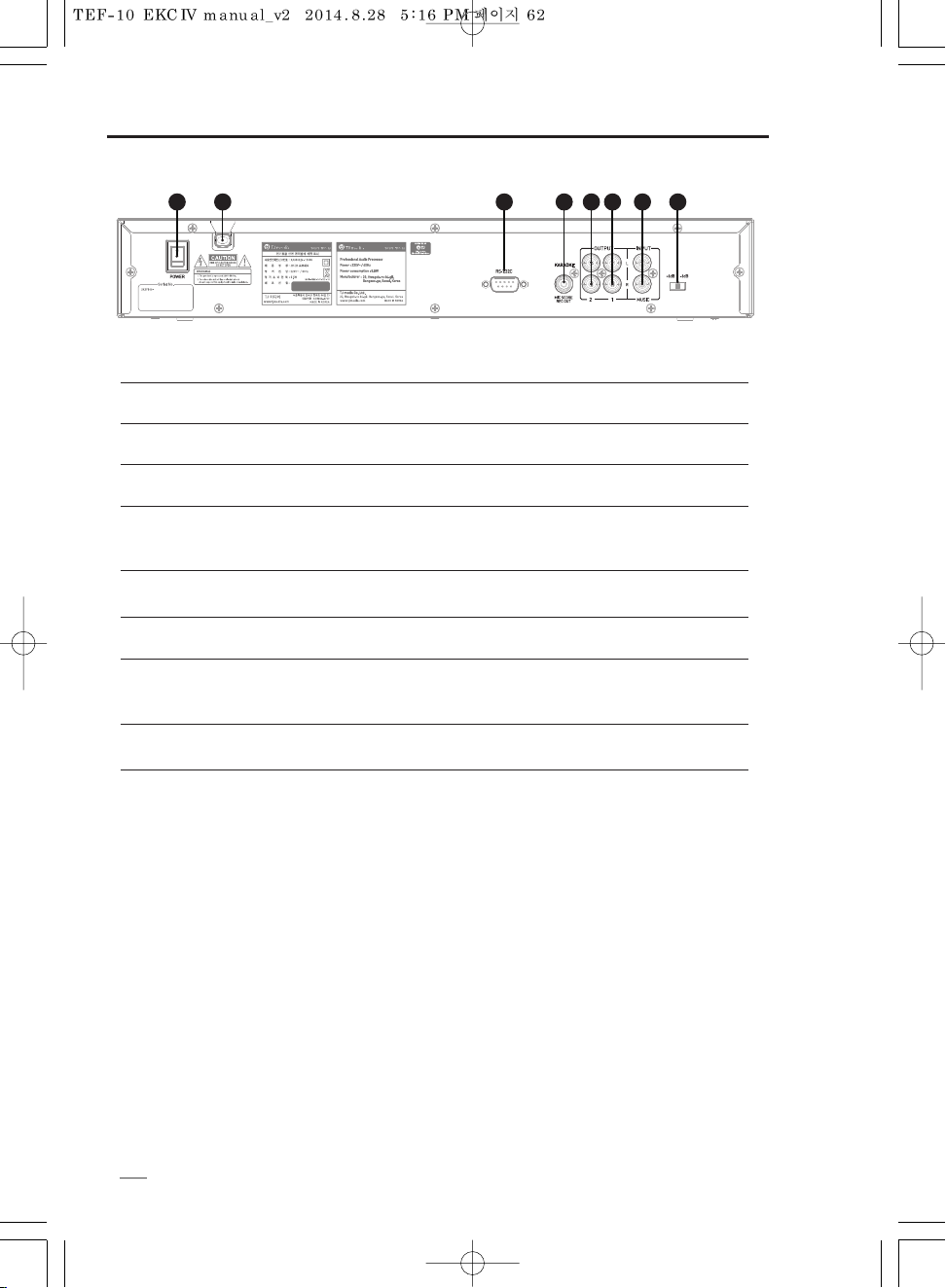

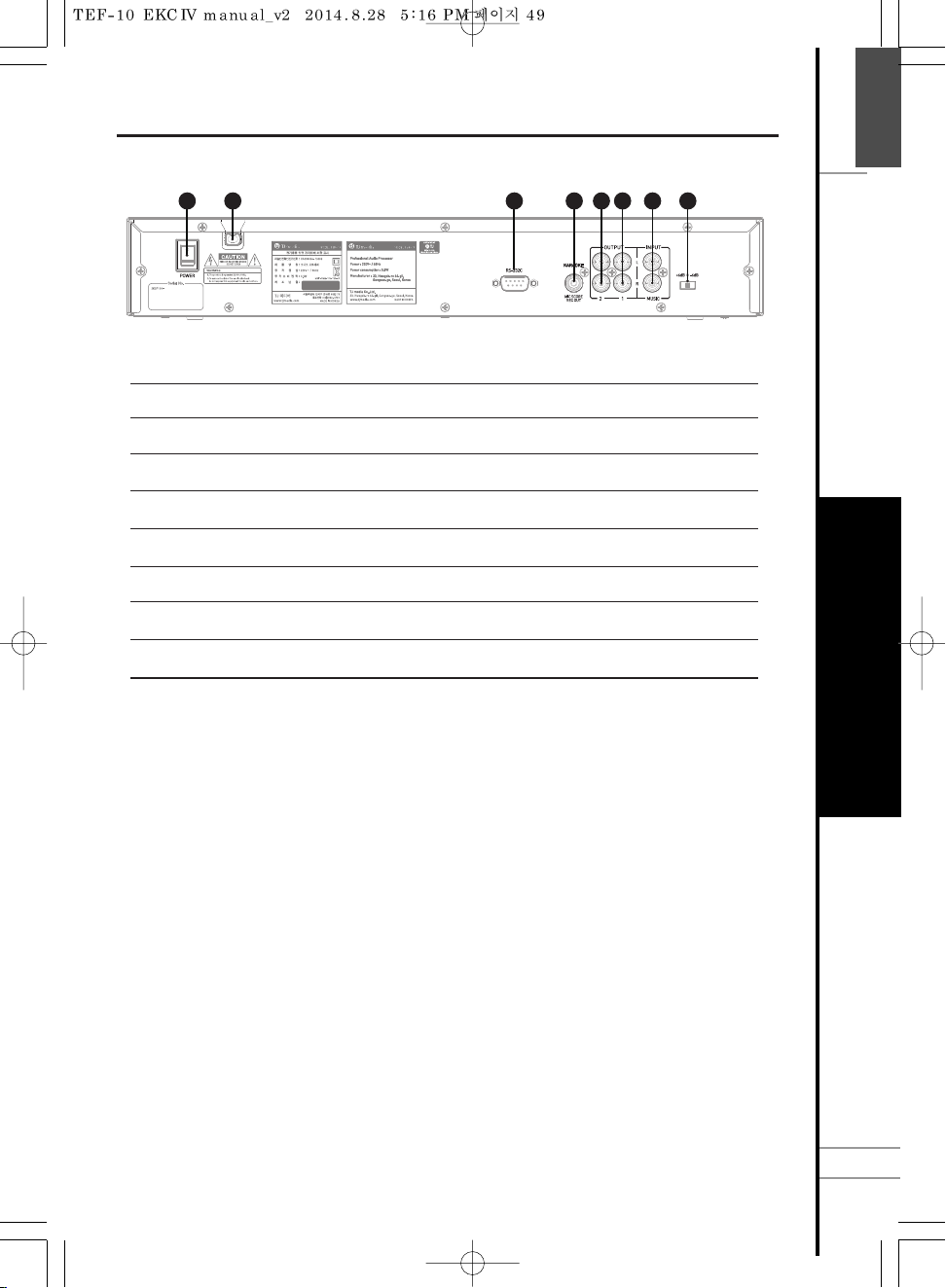

Descriptions and overview (Rear)

3 485 6 721

8

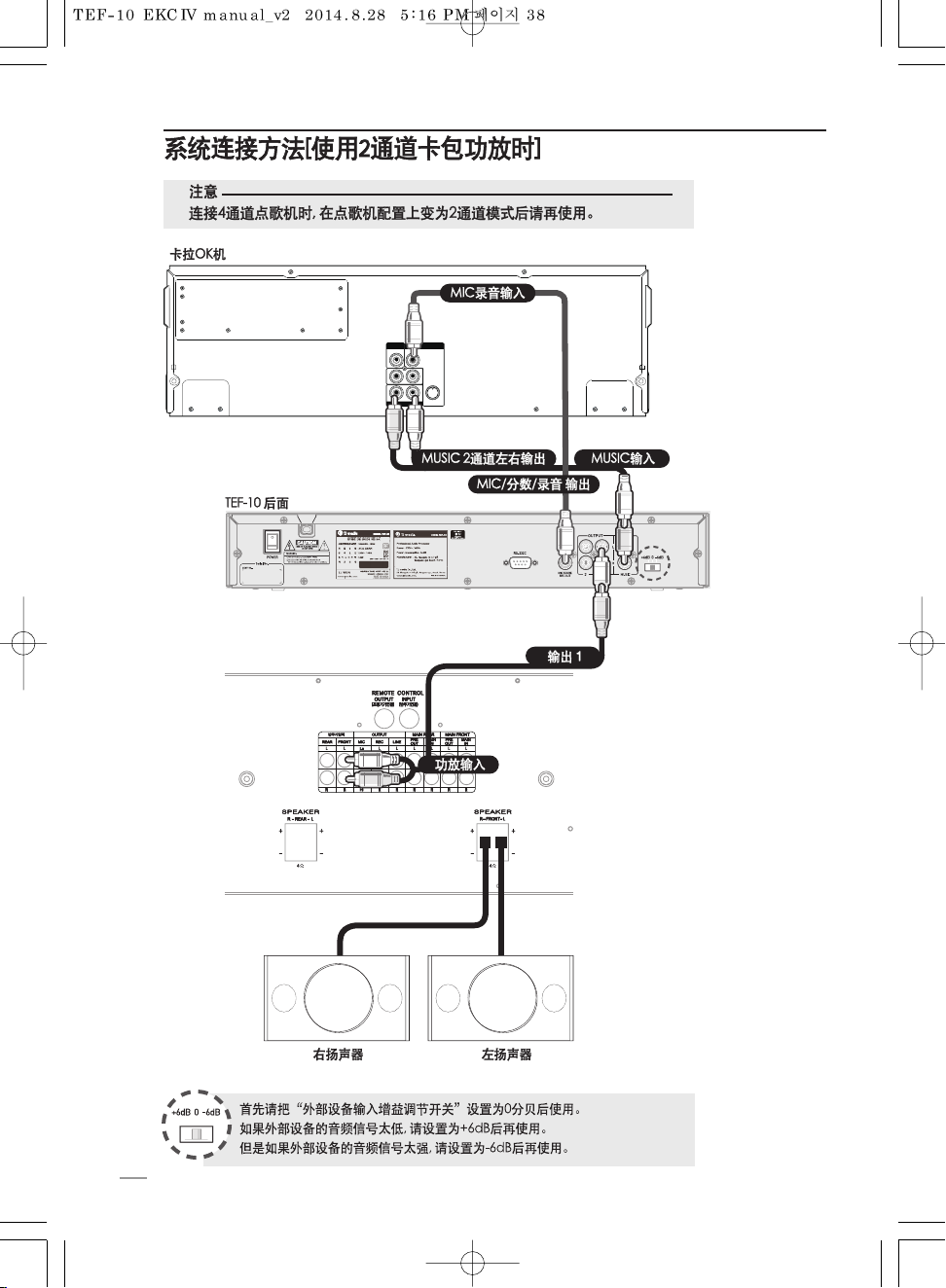

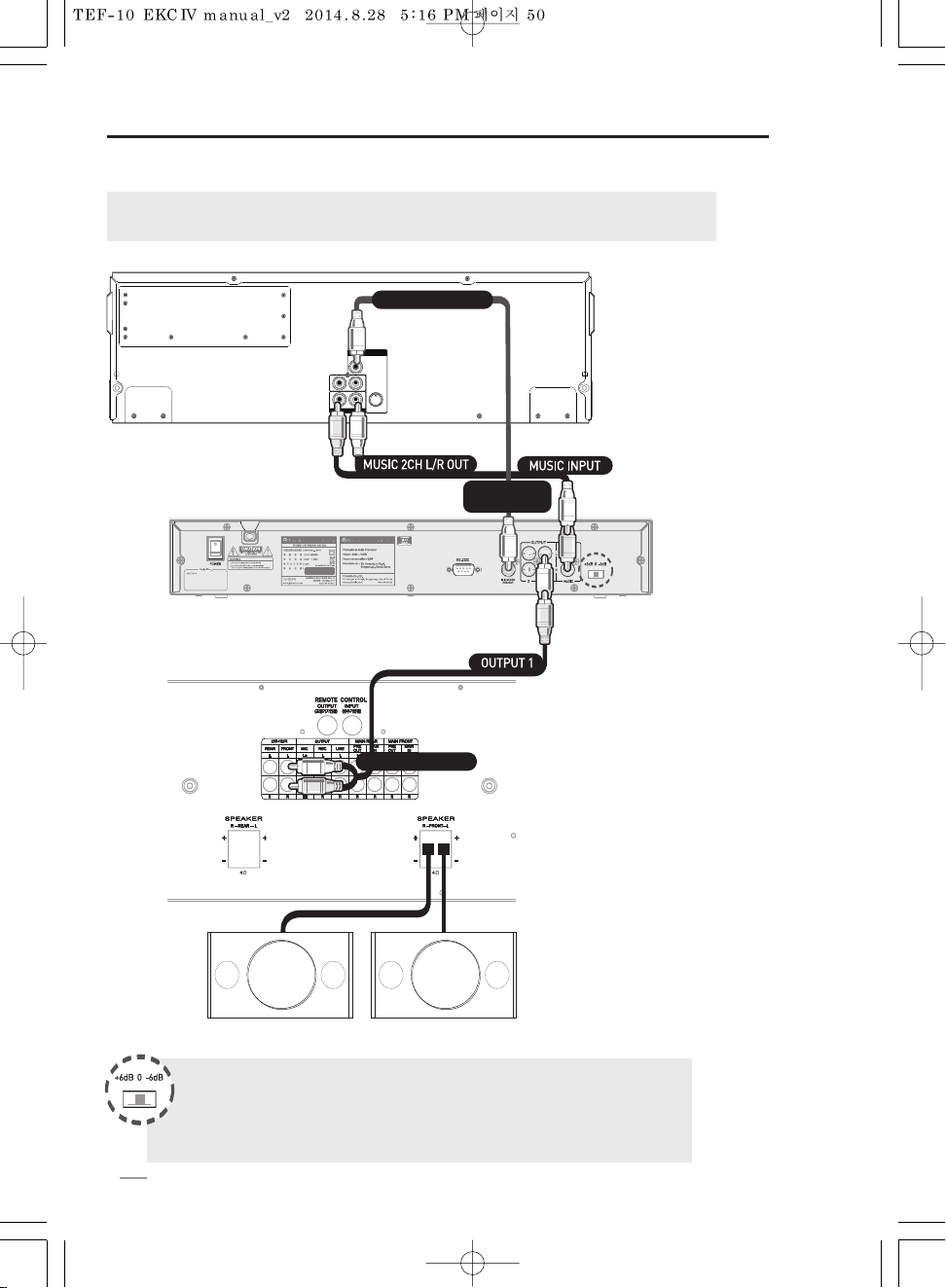

How to connect to 2-channel powered mixer amplifier

Karaoke machine

The rear of TEF-10

Speaker Right Speaker Left

Cautions When connecting with 4-channel supported karaoke machine,

please change as 2-channel mode in configuration of karaoke machine.

Please set ‘Music Gain Switch’ as ‘0 dB’ at the first.
If the gain of audio input is too low, please set ‘Music Gain Switch’ as ‘+6dB’.
But if the gain of audio input is too loud, please set ‘Music Gain Switch’ as -6 dB’

M

IC REC INPUT

AMPLIFIER INPUT

MIC SCORE

REC OUTPUT

ENGLISH

S
A
F
E

T
Y

C

O
N
N

E

C

T

I

O
N

E
T
C

.

9

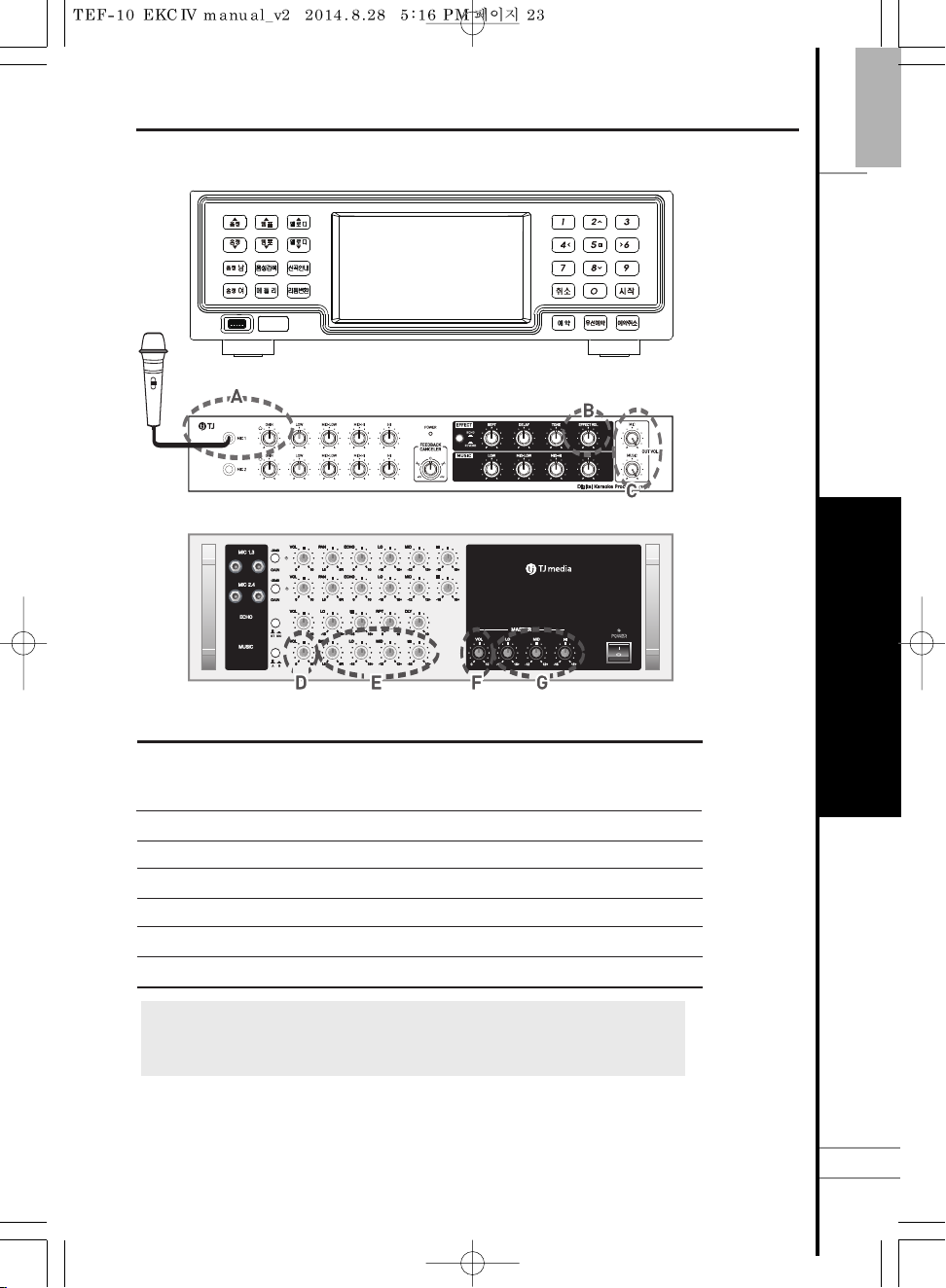

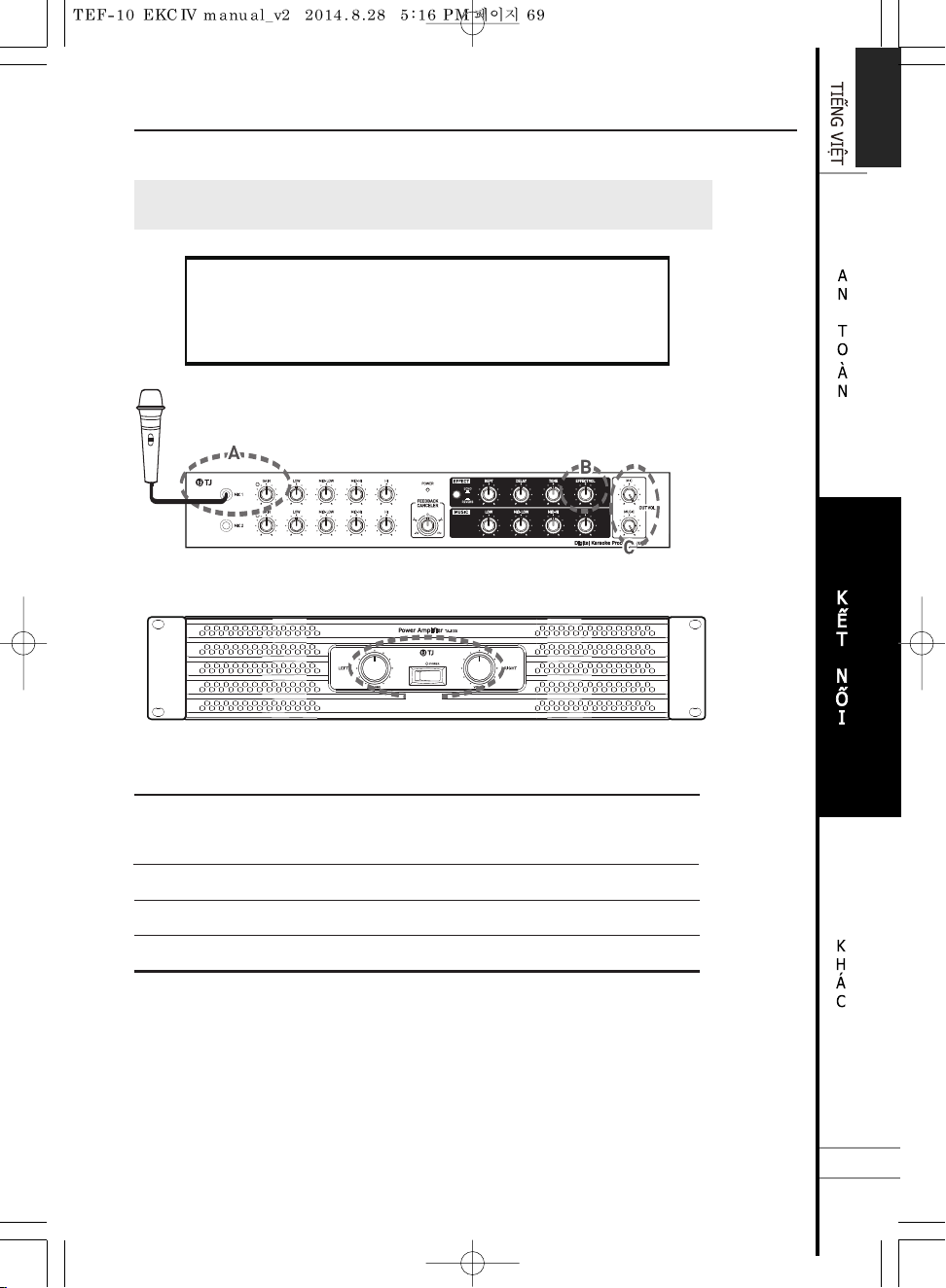

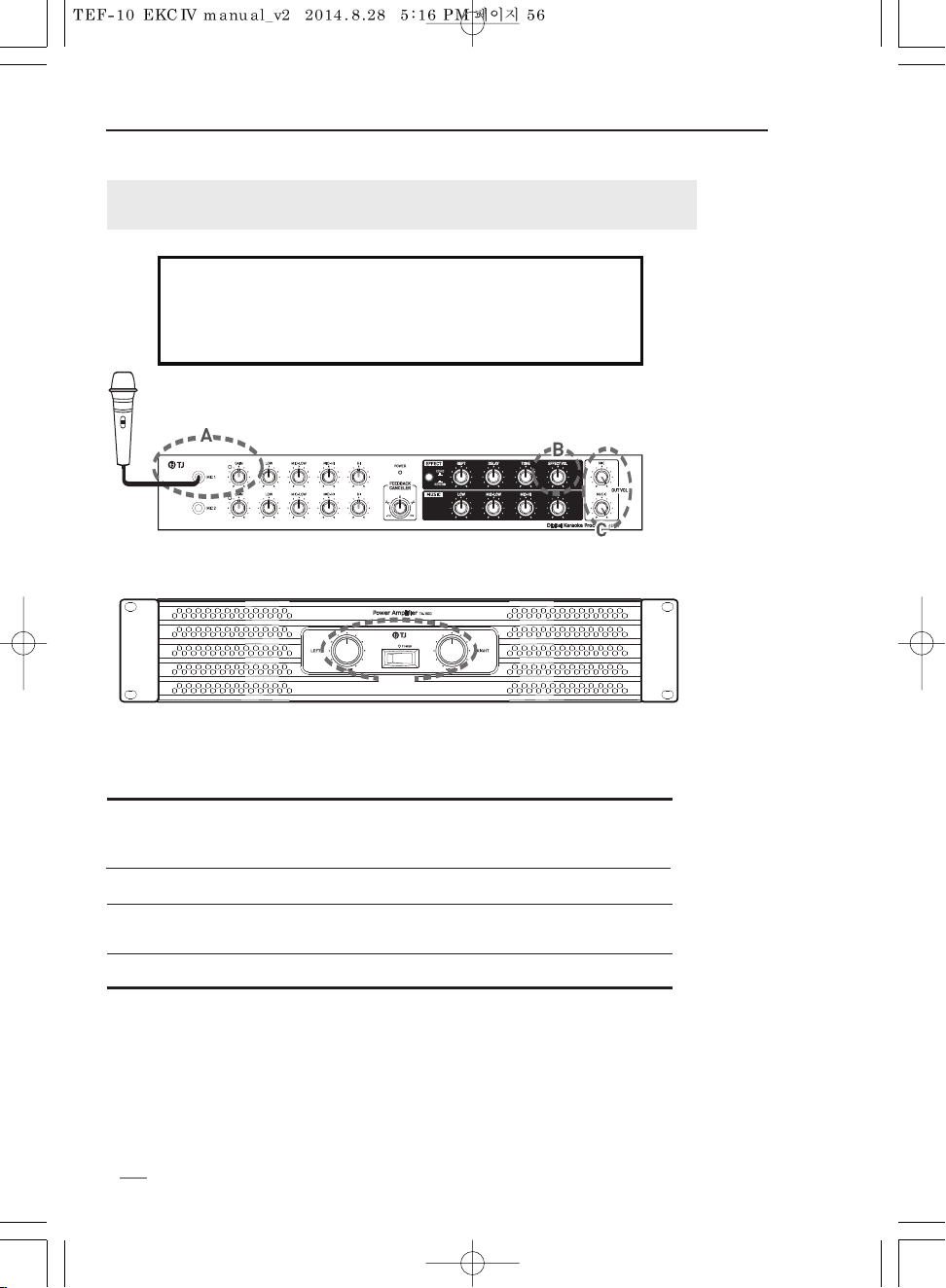

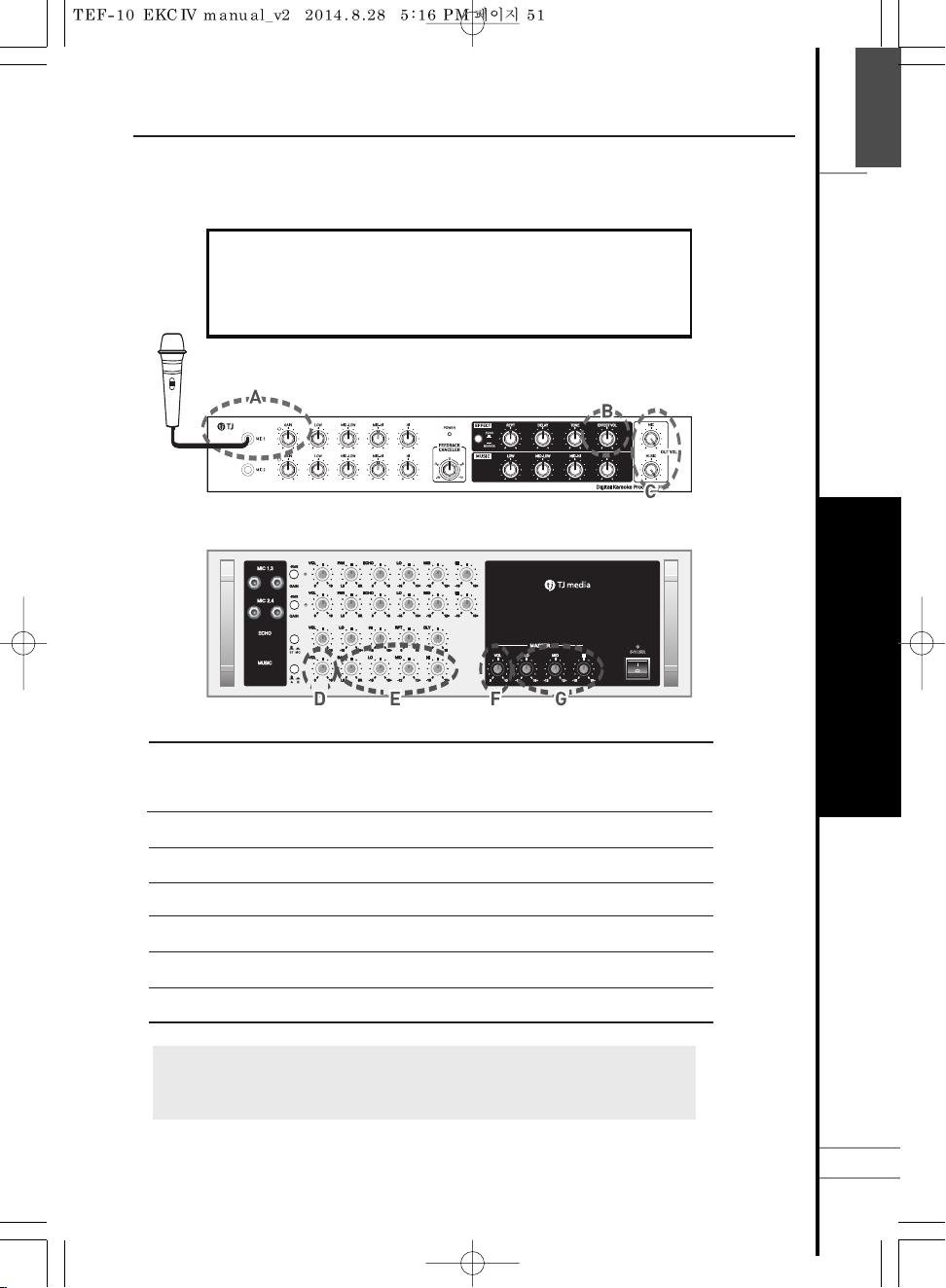

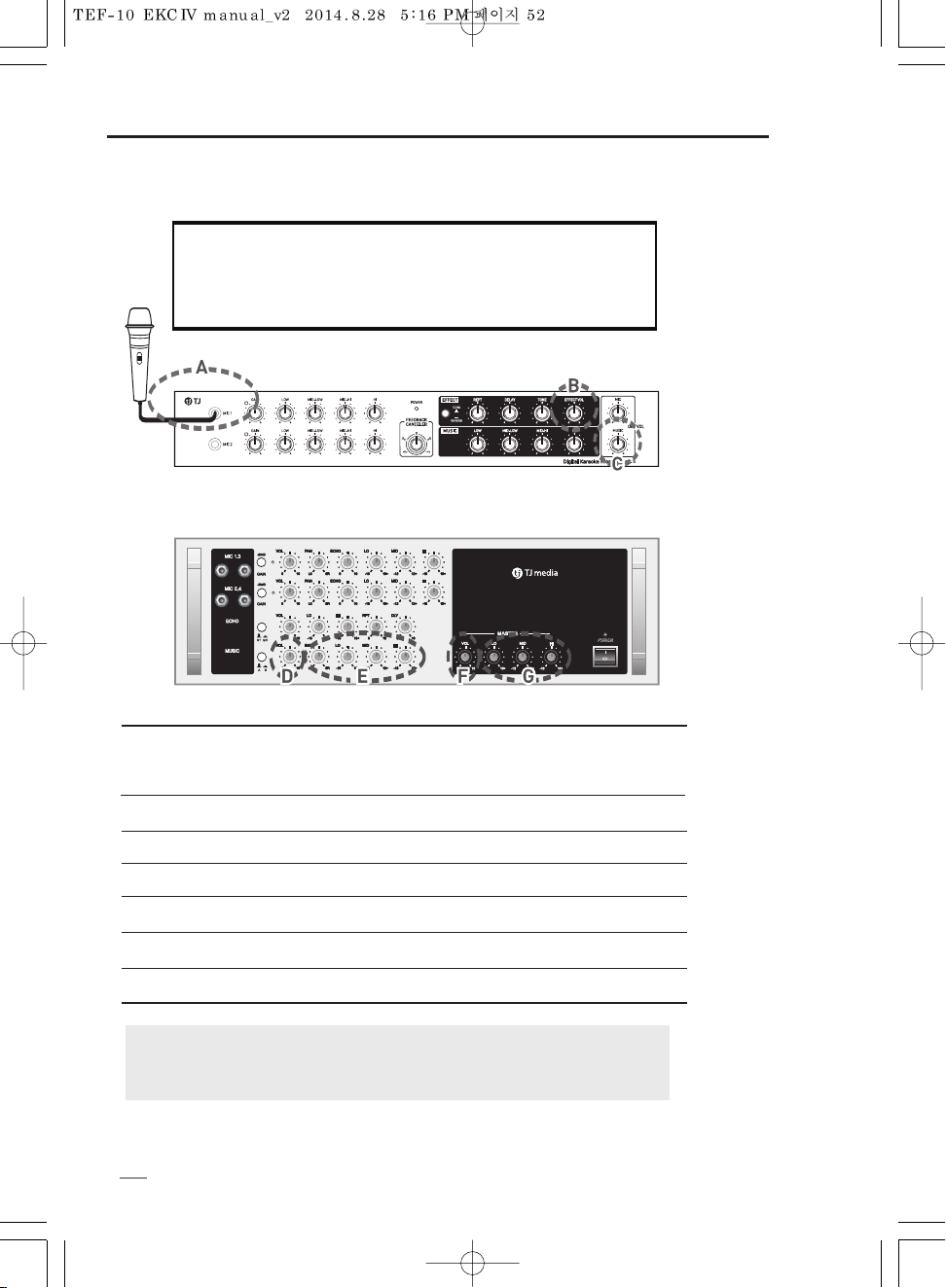

How to connect to 2-channel powered mixer amplifier

S

IGNALSIGNAL

S

IGNALSIGNAL

STEREO2 CHANNEL ECHO MIXING POWER AMPLIFIER

T

A-450

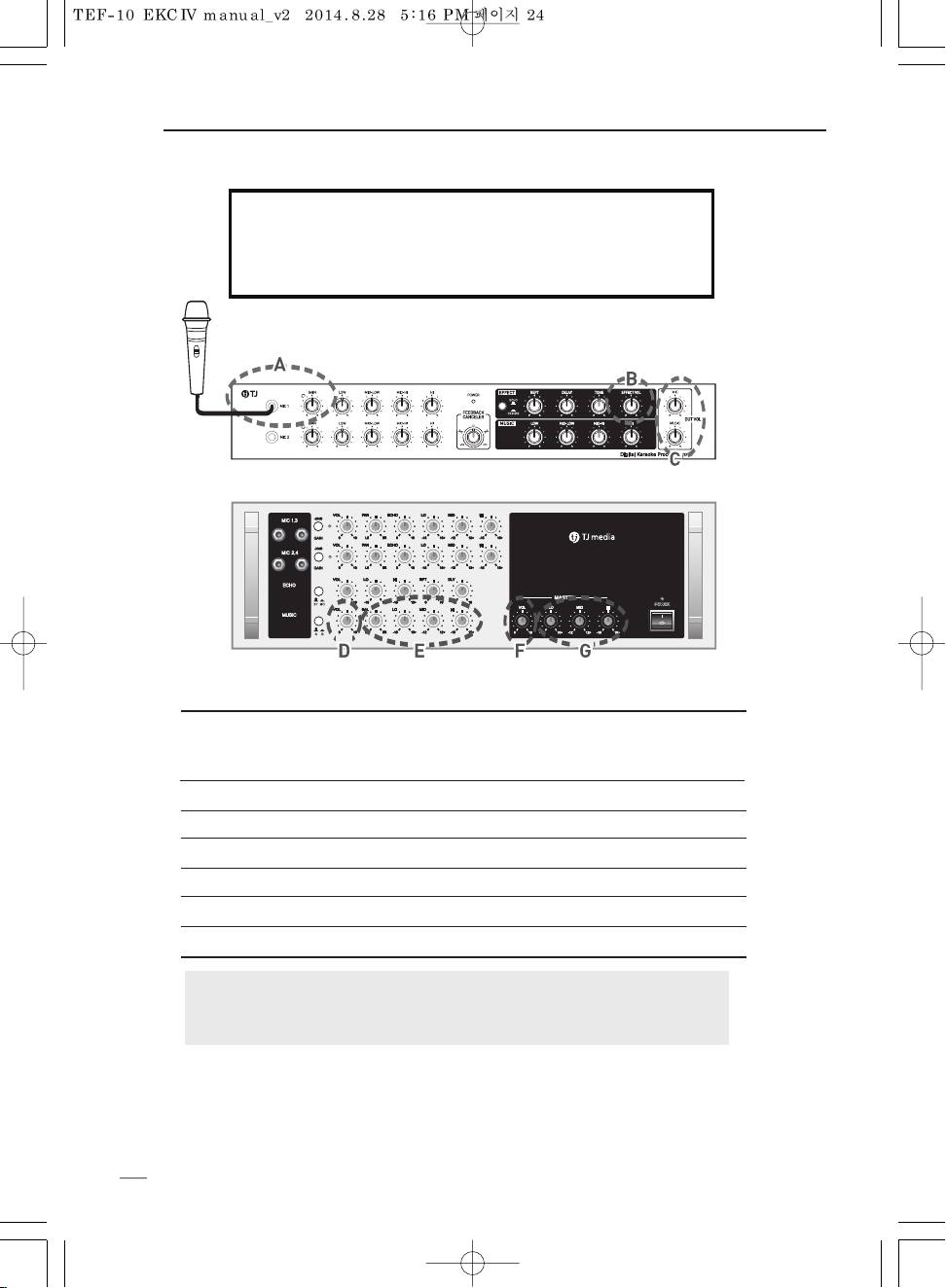

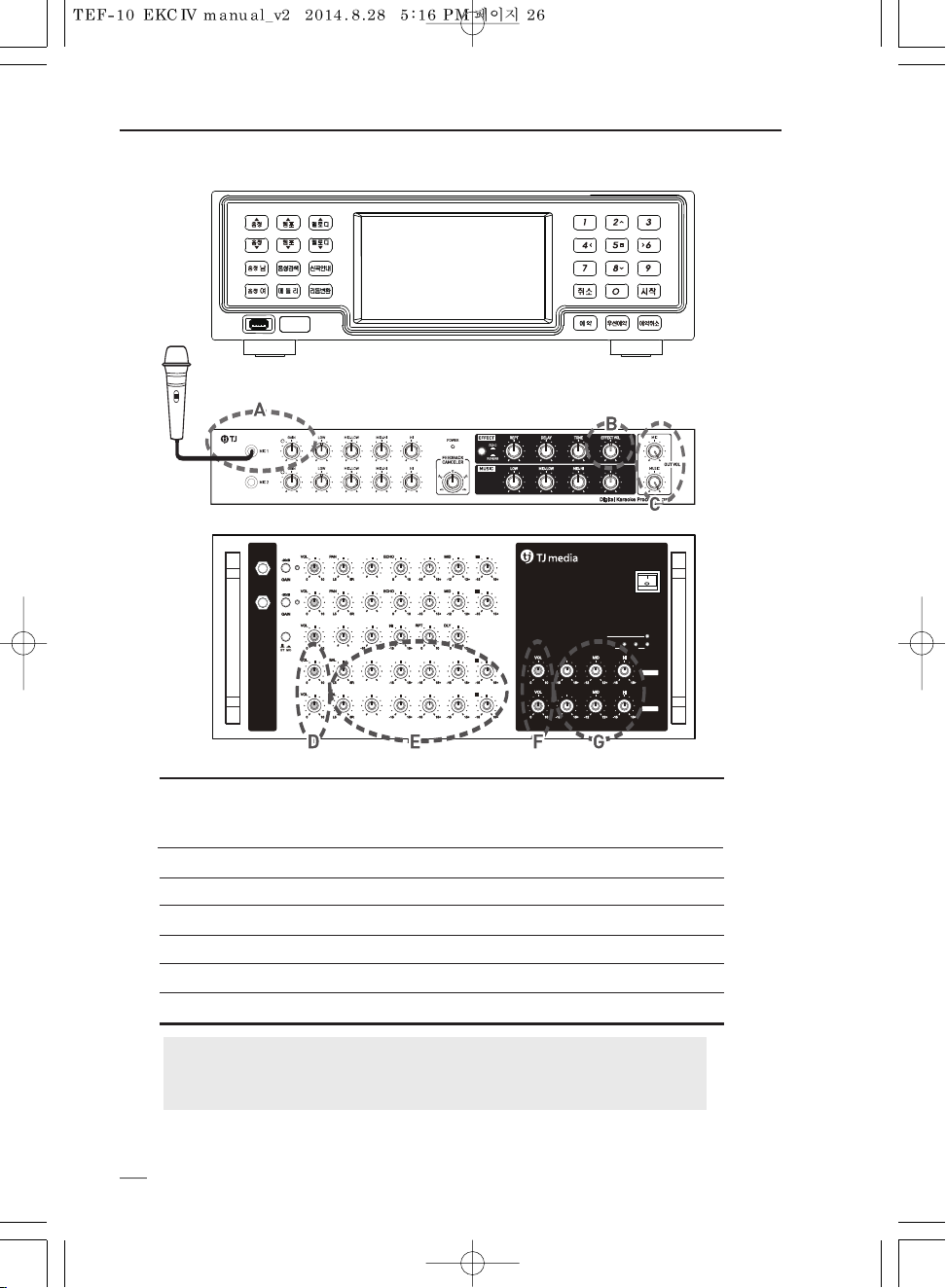

Please adequately adjust the gain knob in case of using various microphones.
The sound of microphone may be distorted according to the position of the gain knob.
10~12 o’clock direction for the gain knob is recommended at the first.

Please set the knob to the center at the first as the picture above.

Please set the gain knob of ‘MUSIC’ and ‘MIC’ to the max(5 o’clock direction) at the first.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

A.

B.

C.

D

(MUSIC VOLUME).

E

(MUSIC EQ).

F

(MASTER VOLUME).

G

(MASTER EQ).

Please follow the above instruction at the first setting.
If the volume is too low, please turn the knob ‘F’ to the right slowly.
The sound may be distorted according to the position of the gain knob.

KARAOKE MACHINE

10

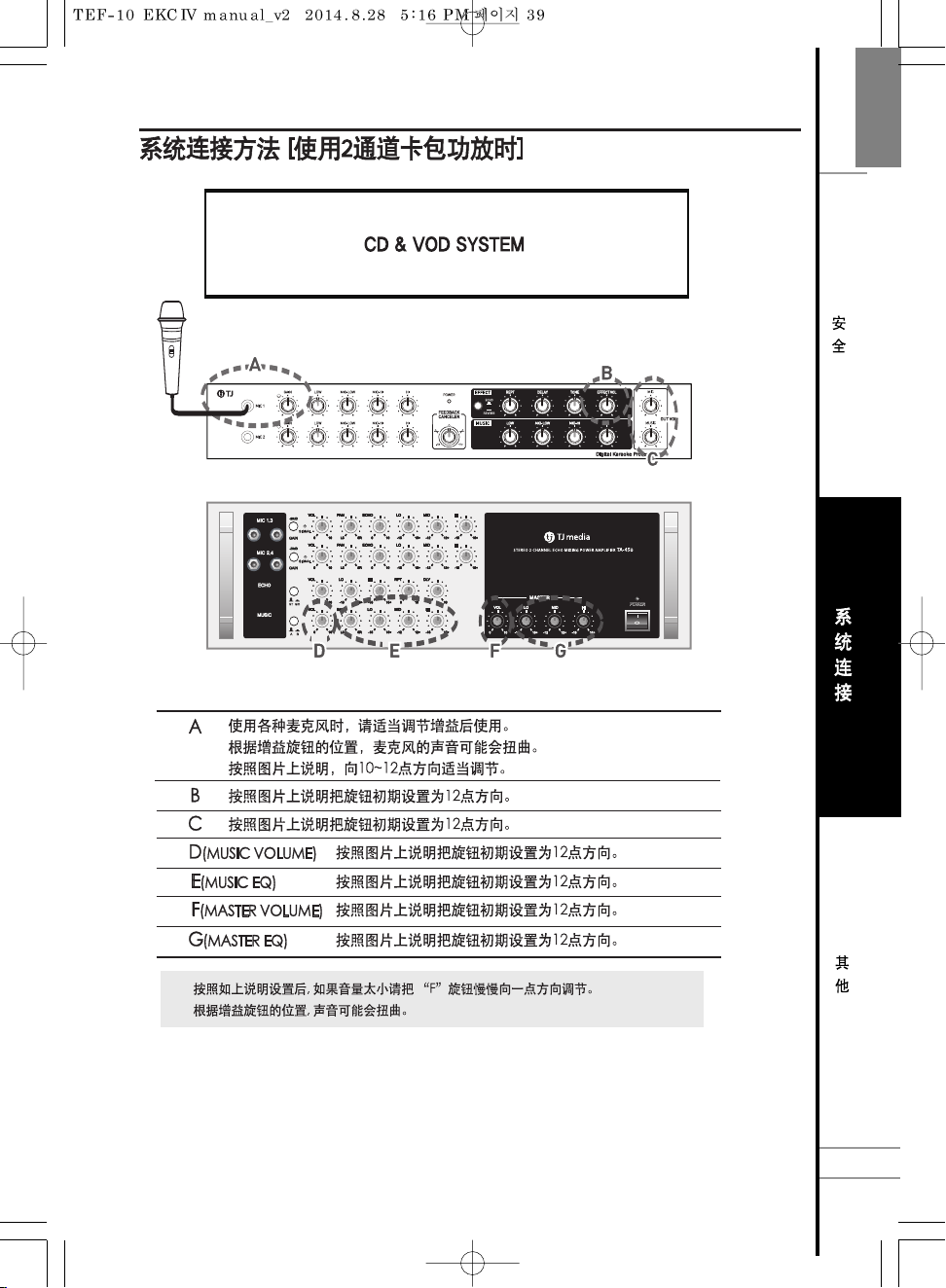

How to connect to 2-channel powered mixer amplifier

CD & VOD SYSTEM

Please adequately adjust the gain knob in case of using various microphones.
The sound of microphone may be distorted according to the position of the gain knob.
10~12 o’clock direction for the gain knob is recommended at the first.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

A.

B.

C.

D

(MUSIC VOLUME).

E

(MUSIC EQ).

F

(MASTER VOLUME).

G

(MASTER EQ).

Please follow the above instruction at the first setting.
If the volume is too low, please turn the knob ‘F’ to the right slowly.
The sound may be distorted according to the position of the gain knob.

S

IGNALSIGNAL

S

IGNALSIGNAL

STEREO2 CHANNEL ECHO MIXING POWER AMPLIFIER

T

A-450

ENGLISH

S
A
F
E

T
Y

C

O
N
N

E

C

T

I

O
N

E
T
C

.

11

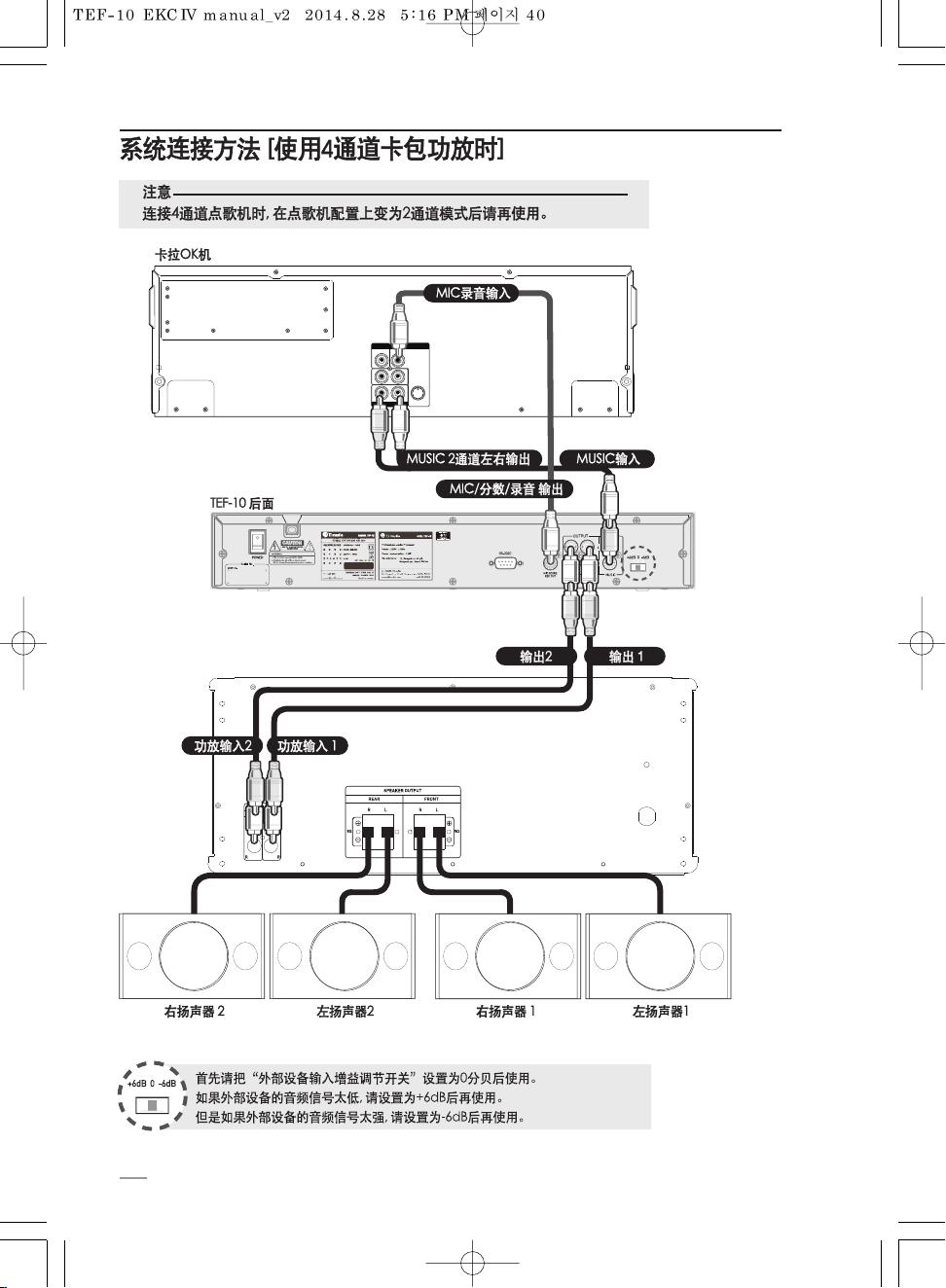

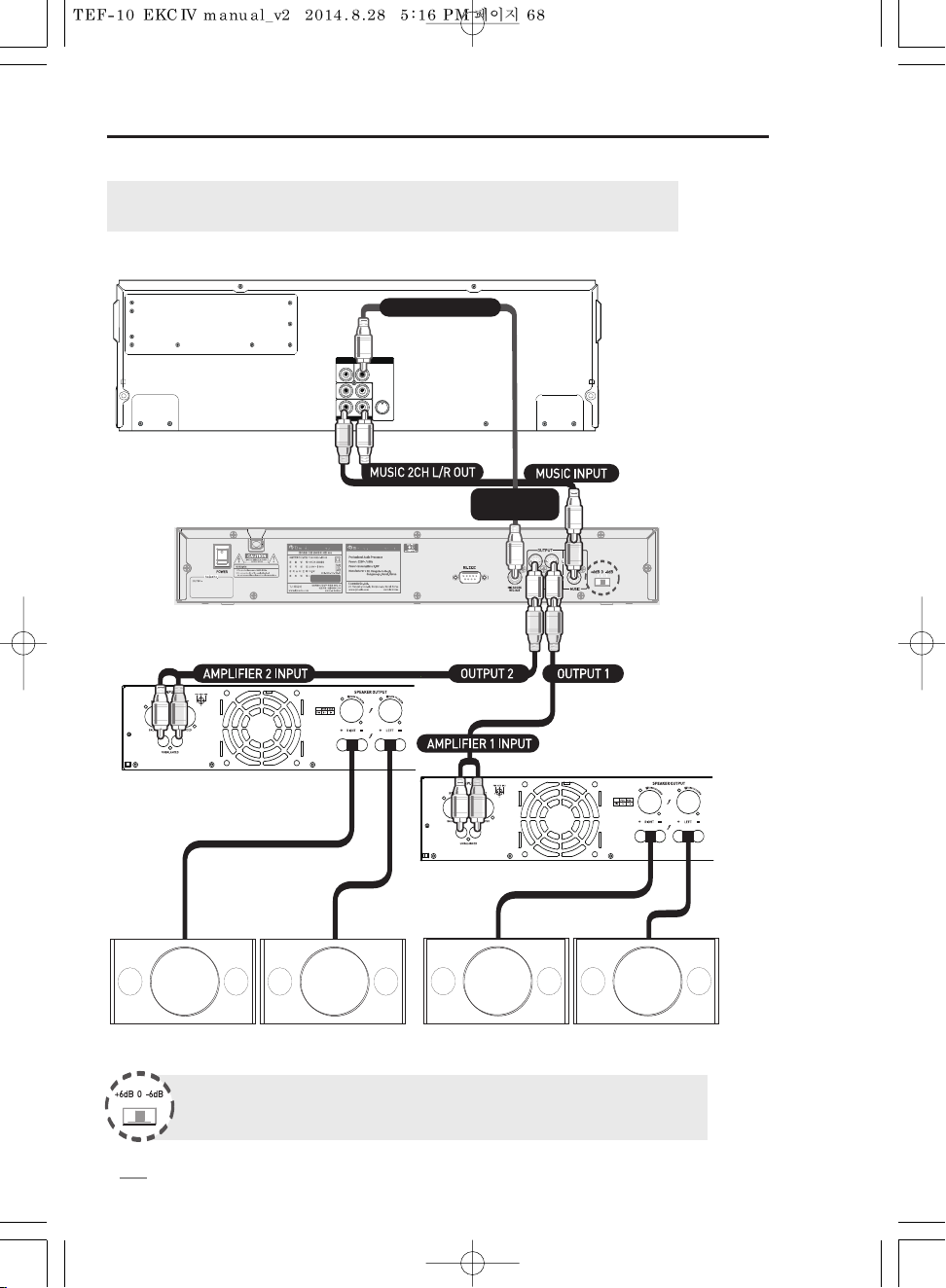

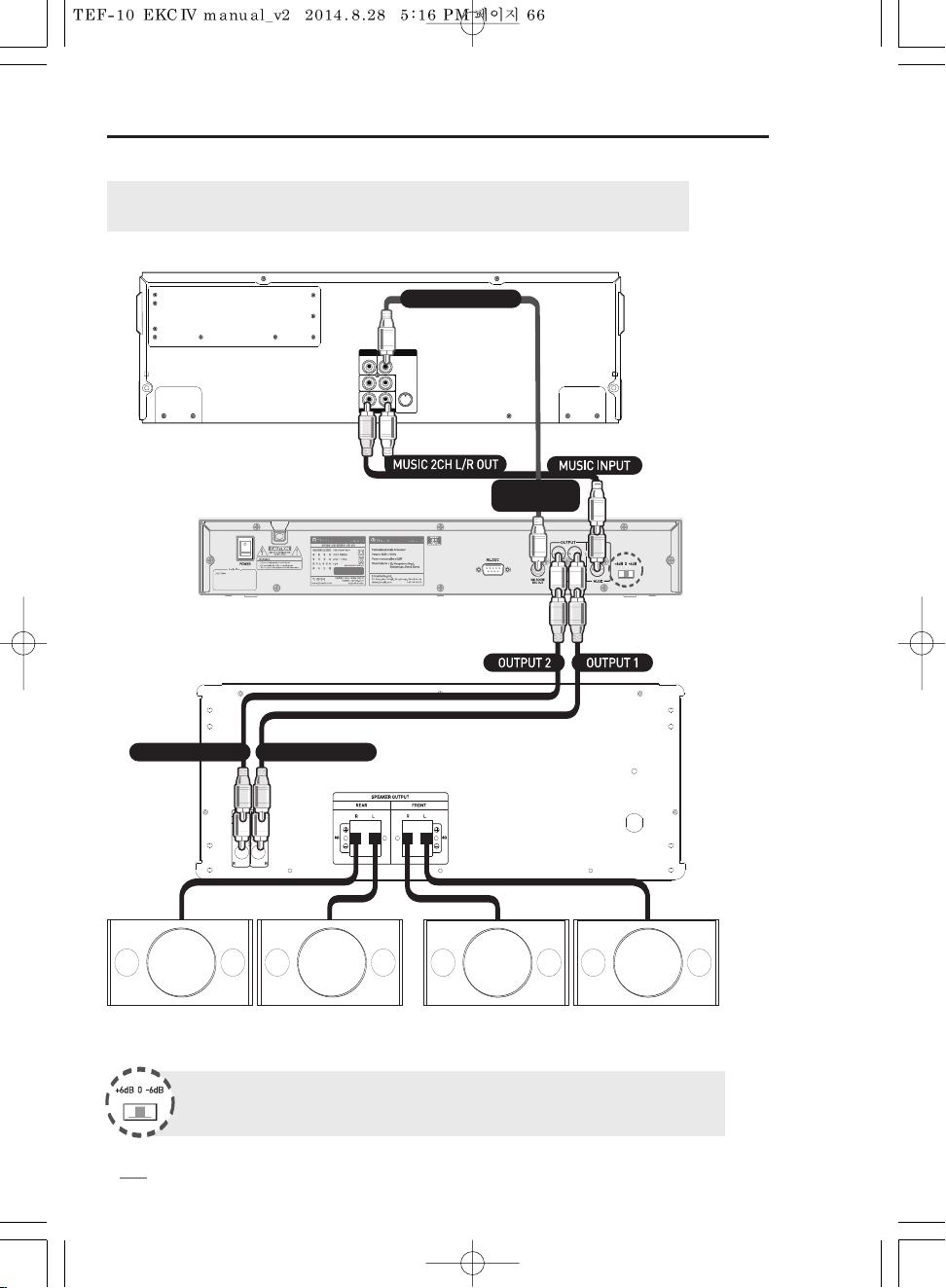

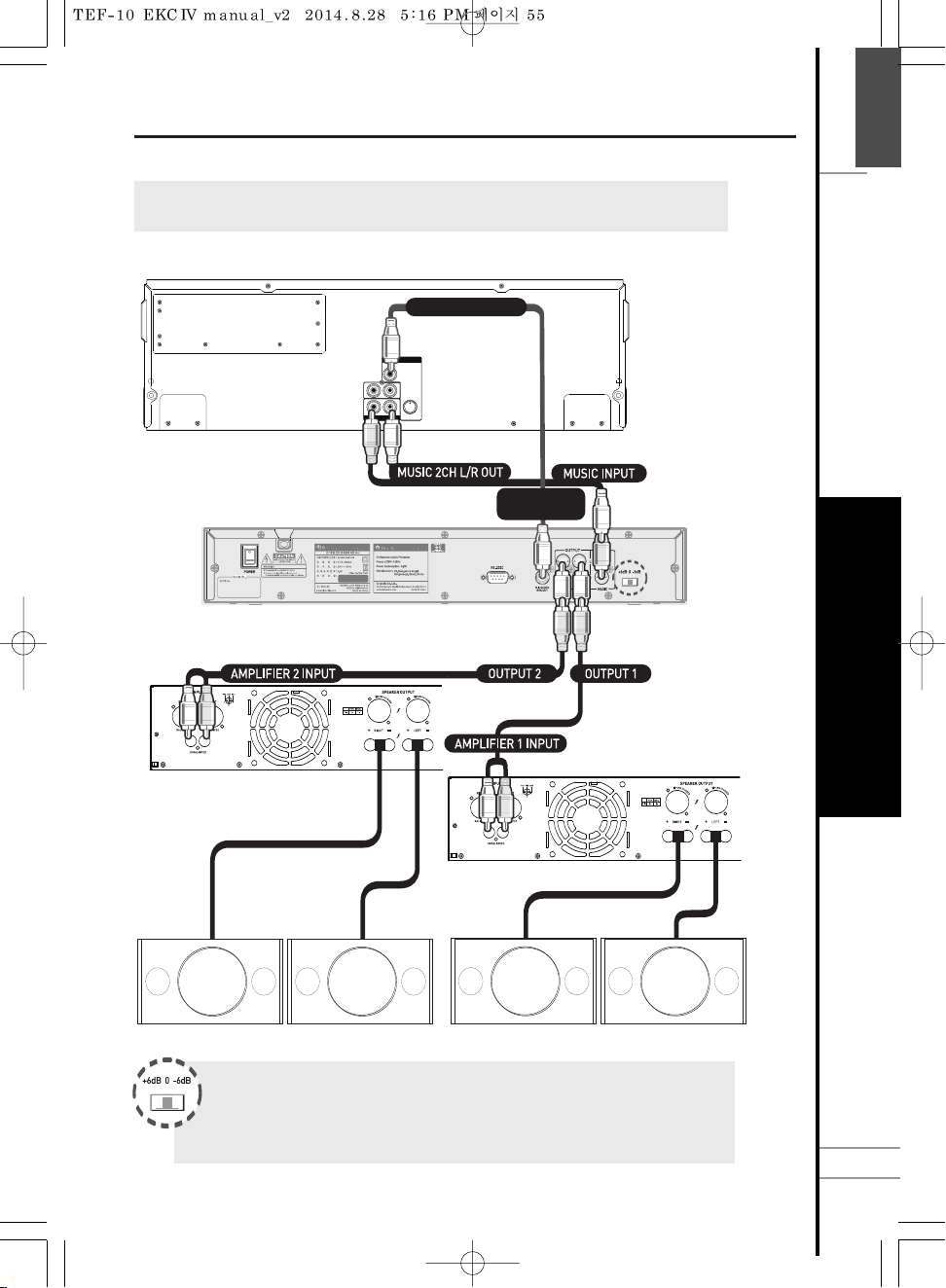

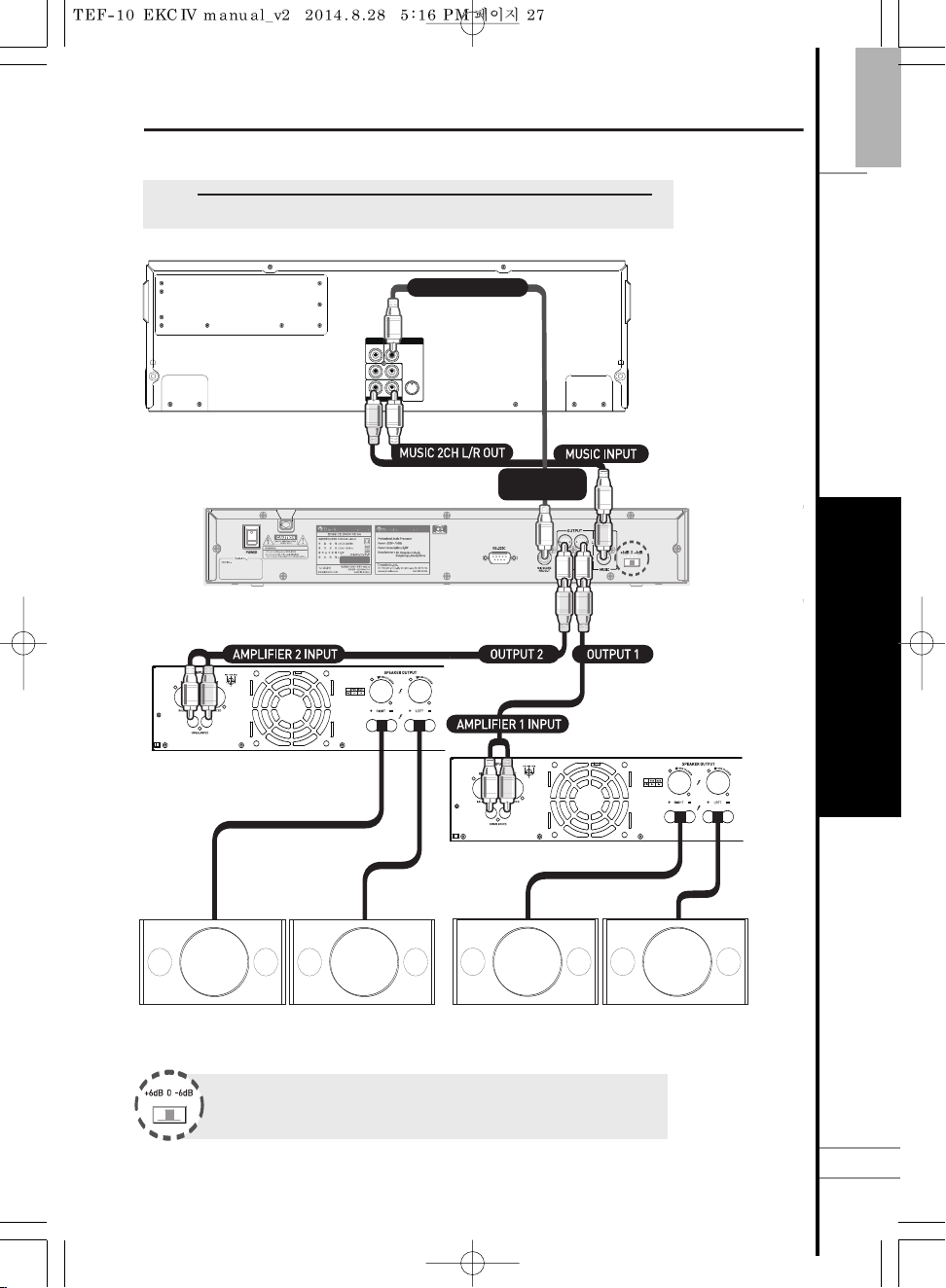

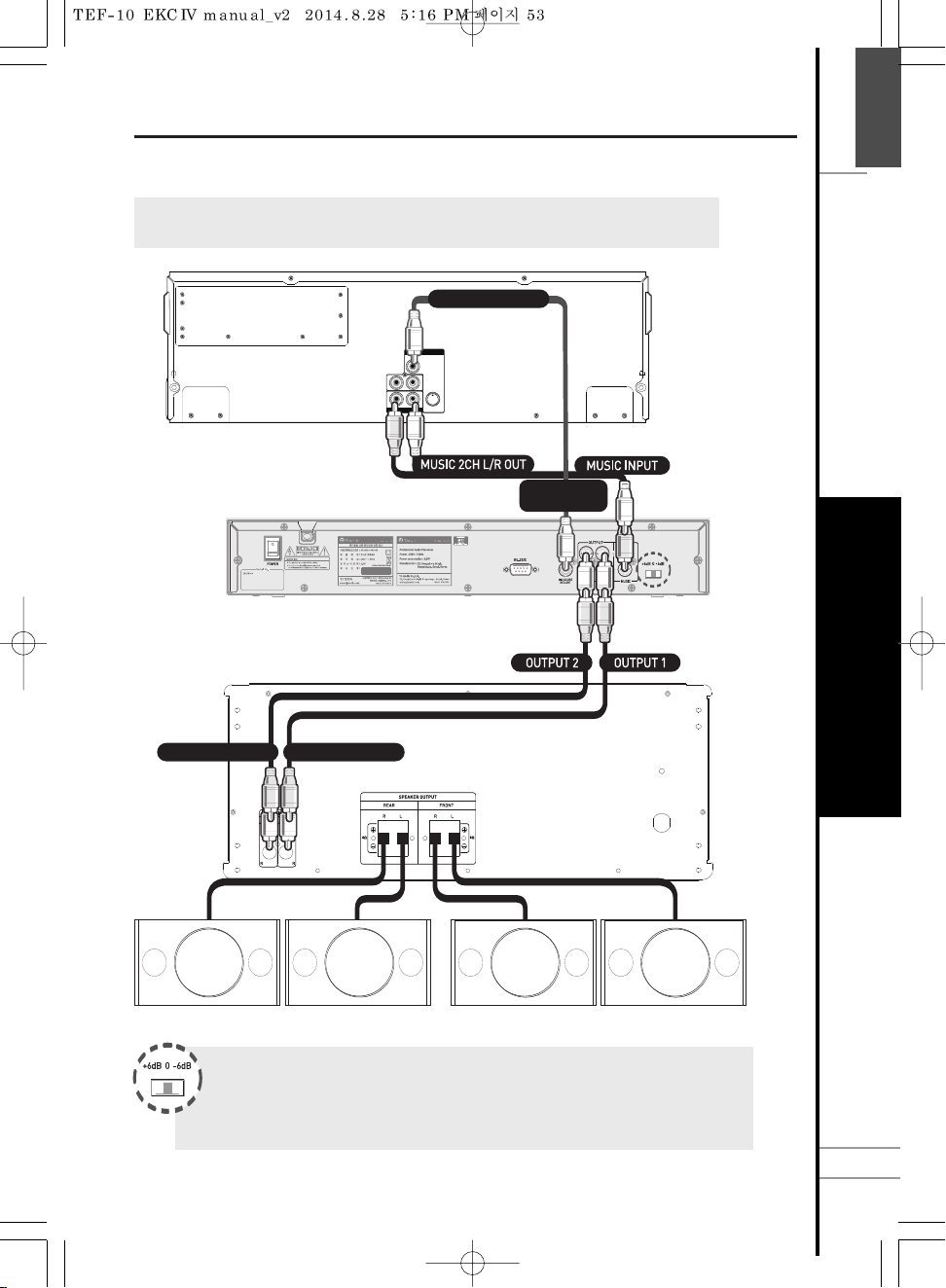

How to connect to 4-channel powered mixer amplifier

K

araoke machine

The rear of TEF-10

Please set ‘Music Gain Switch’ as ‘0 dB’ at the first.
If the gain of audio input is too low, please set ‘Music Gain Switch’ as ‘+6dB’.
But if the gain of audio input is too loud, please set ‘Music Gain Switch’ as -6 dB’

Cautions When connecting with 4-channel supported karaoke machine,
please change as 2-channel mode in configuration of karaoke machine.

Speaker 2 Right Speaker 2 Left

Speaker 1 Right Speaker 1 Left

M

IC REC INPUT

AMPLIFIER INPUT 2 AMPLIFIER INPUT 1

MIC SCORE

REC OUTPUT

12

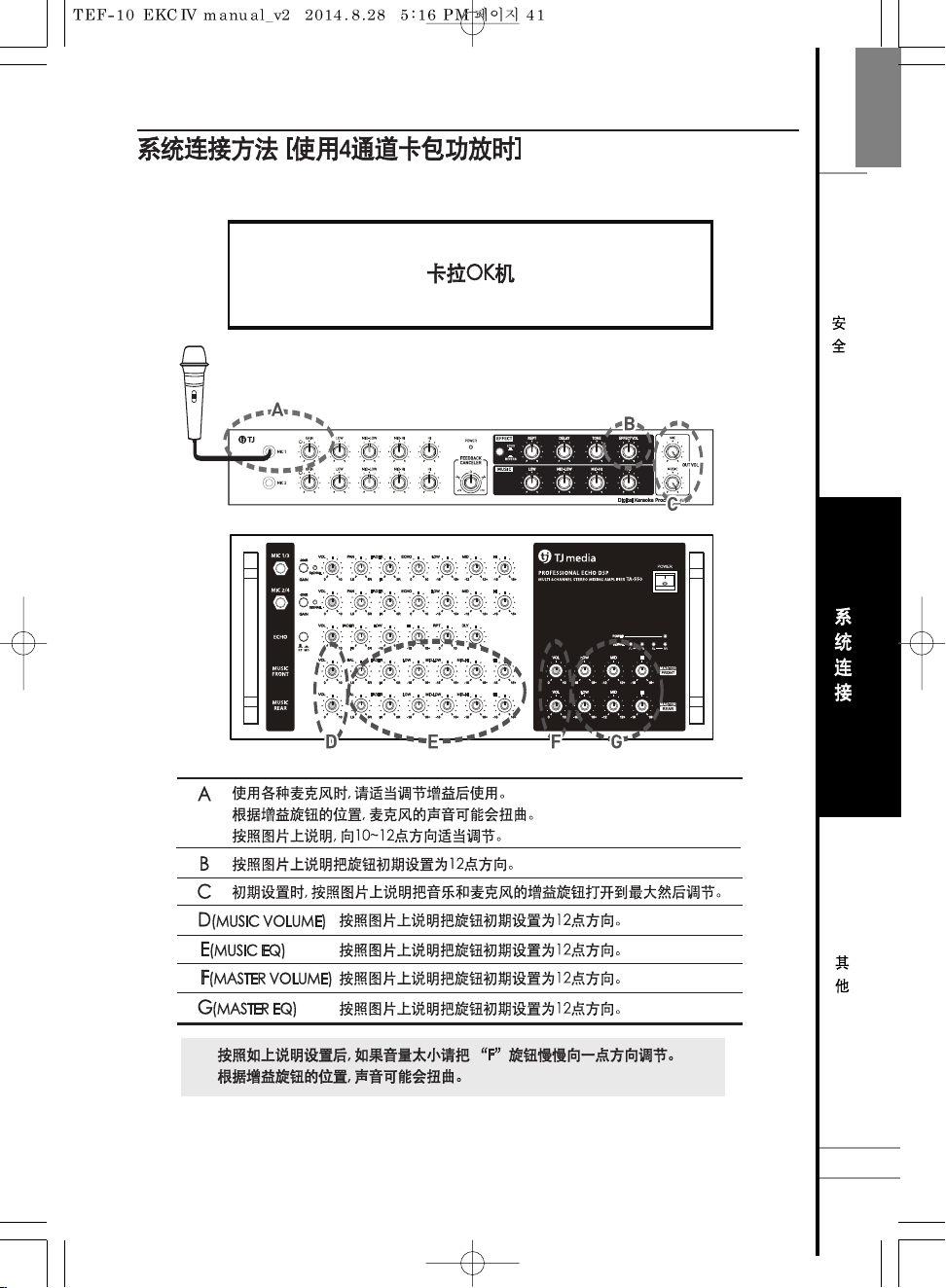

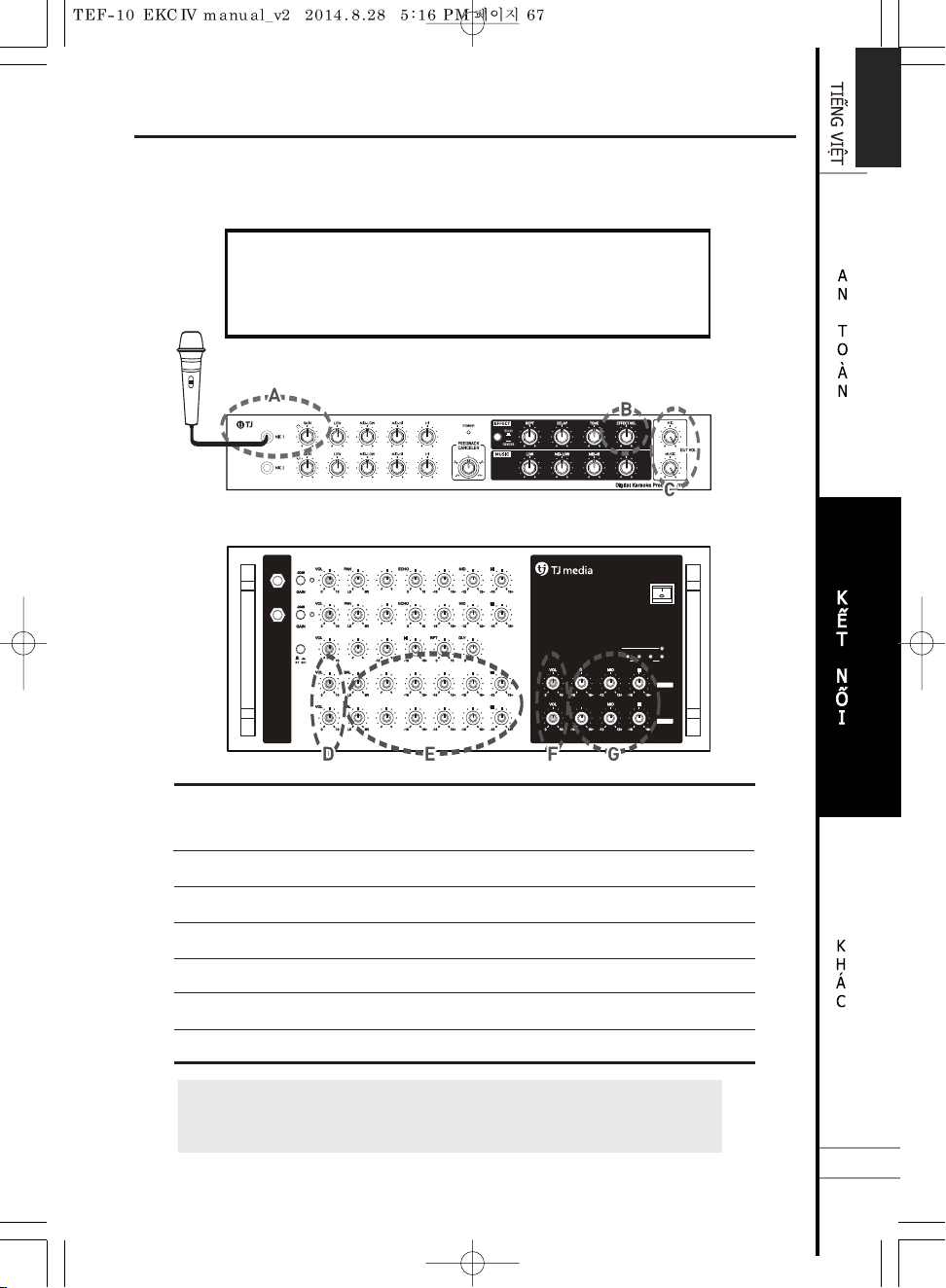

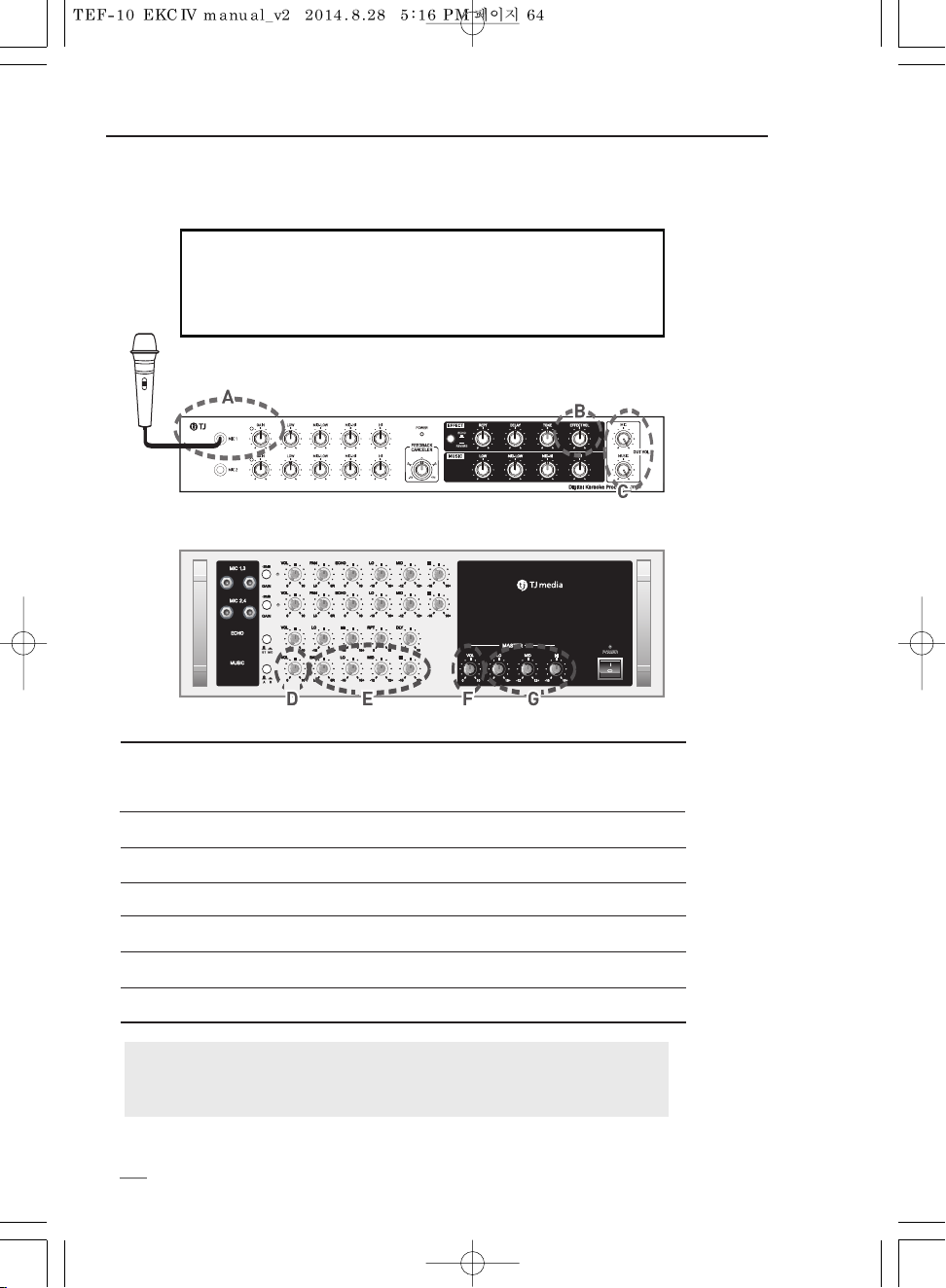

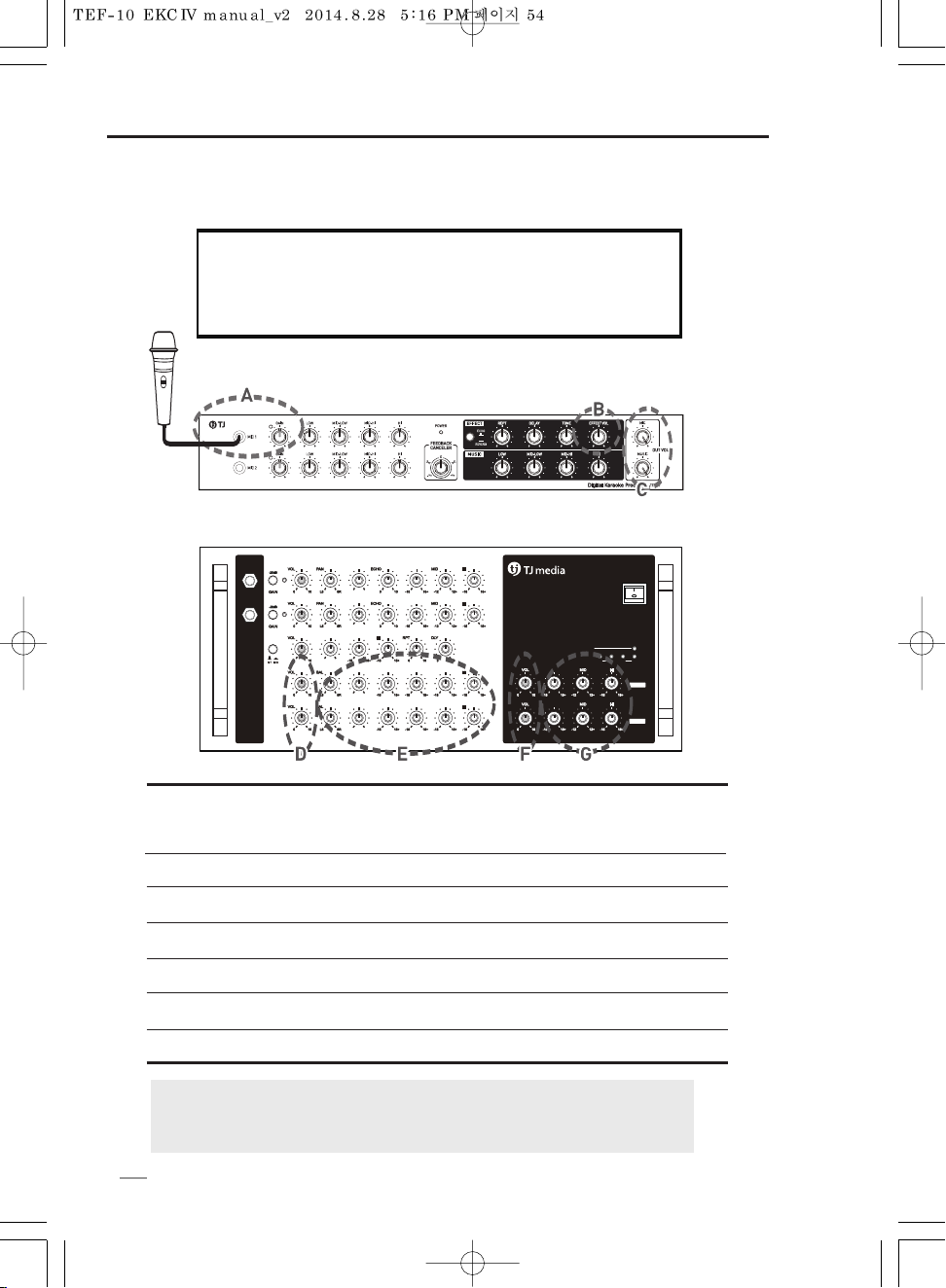

How to connect to 4-channel powered mixer amplifier

MUSIC
FRONT

ECHO

MIC 2/4

MIC 1/3

MUSIC

REAR

SIGNALSIGNAL

SIGNALSIGNAL

P

ROFESSIONAL ECHO DSP

M

ULTI 4CHANNELSTEREO MIXING AMPLIFIER

TA-550

POWER

POWERPOWER

SIGNALSIGNAL

F

L FR RL RR

F

ADERFADER

F5F5 5R5R

F

ADERFADER

F5F5 5R5R

F

ADERFADER

F5F5 5R5R

FADERFADER MID-LOWMID-LOW MID-HIMID-HI

F5F5 5R5R

FADERFADER LOWLOW

LOWLOW

LOWLOW

LOWLOW

LOWLOW

MID-LOWMID-LOW MID-HIMID-HI

F5F5 5R5R

L

OWLOW

L

OWLOW

MASTER

FRONT

MASTER

REAR

Please adequately adjust the gain knob in case of using various microphones.
The sound of microphone may be distorted according to the position of the gain knob.
10~12 o’clock direction for the gain knob is recommended at the first.

Please set the knob to the center at the first as the picture above.

Please set the gain knob of ‘MUSIC’ and ‘MIC’ to the max(5 o’clock direction) at the first.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

Please set the knob to the center at the first as the picture above.

A.

B.

C.

D

(MUSIC VOLUME).

E

(MUSIC EQ).

F

(MASTER VOLUME).

G

(MASTER EQ).

Please follow the above instruction at the first setting.If the volume is too low,
please turn the knob ‘F’ to the right slowly.
The sound may be distorted according to the position of the gain knob.

KARAOKE MACHINE

ENGLISH

S
A
F
E

T
Y

C

O
N
N

E

C

T

I

O
N

E
T
C

.

13

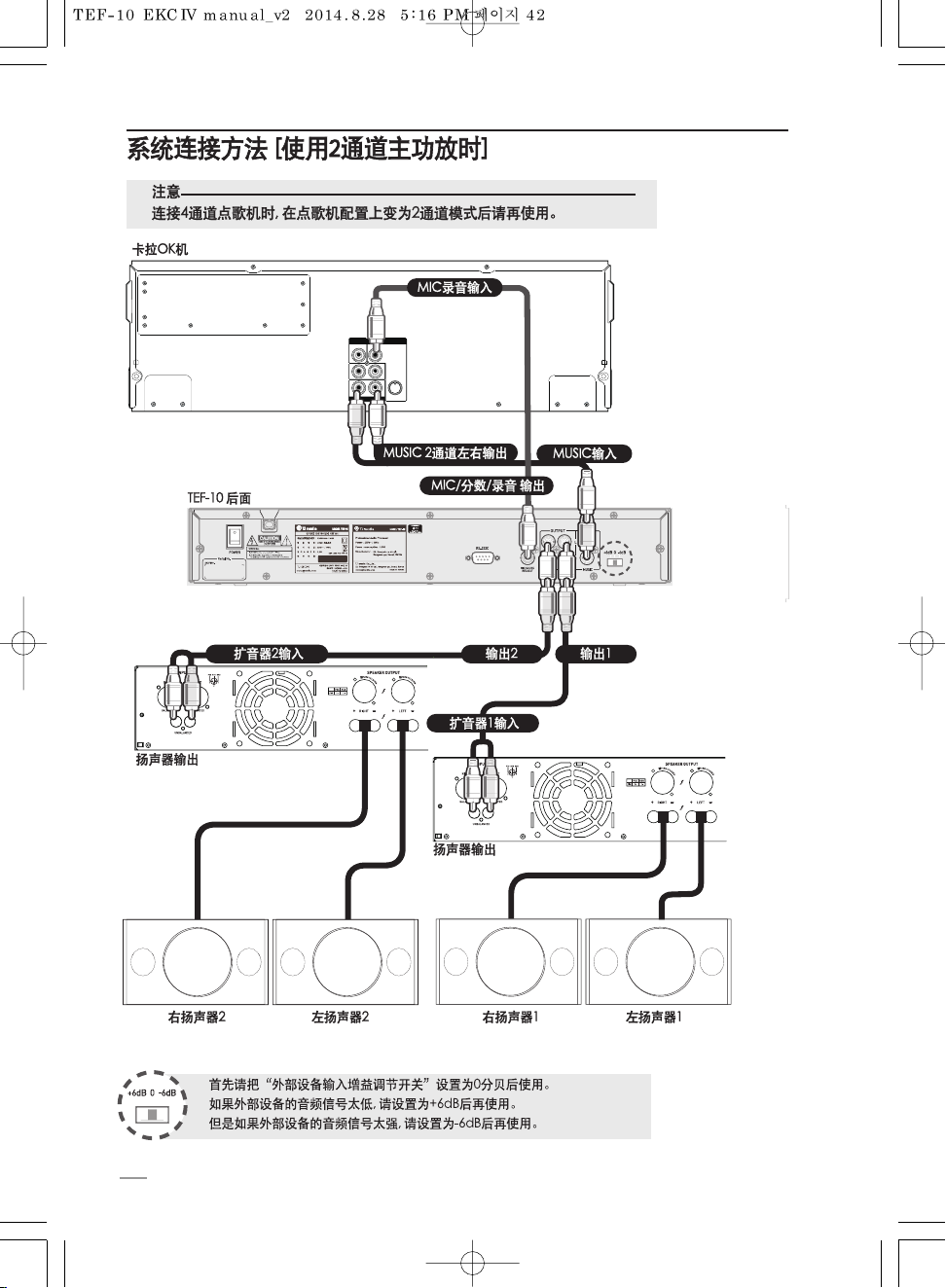

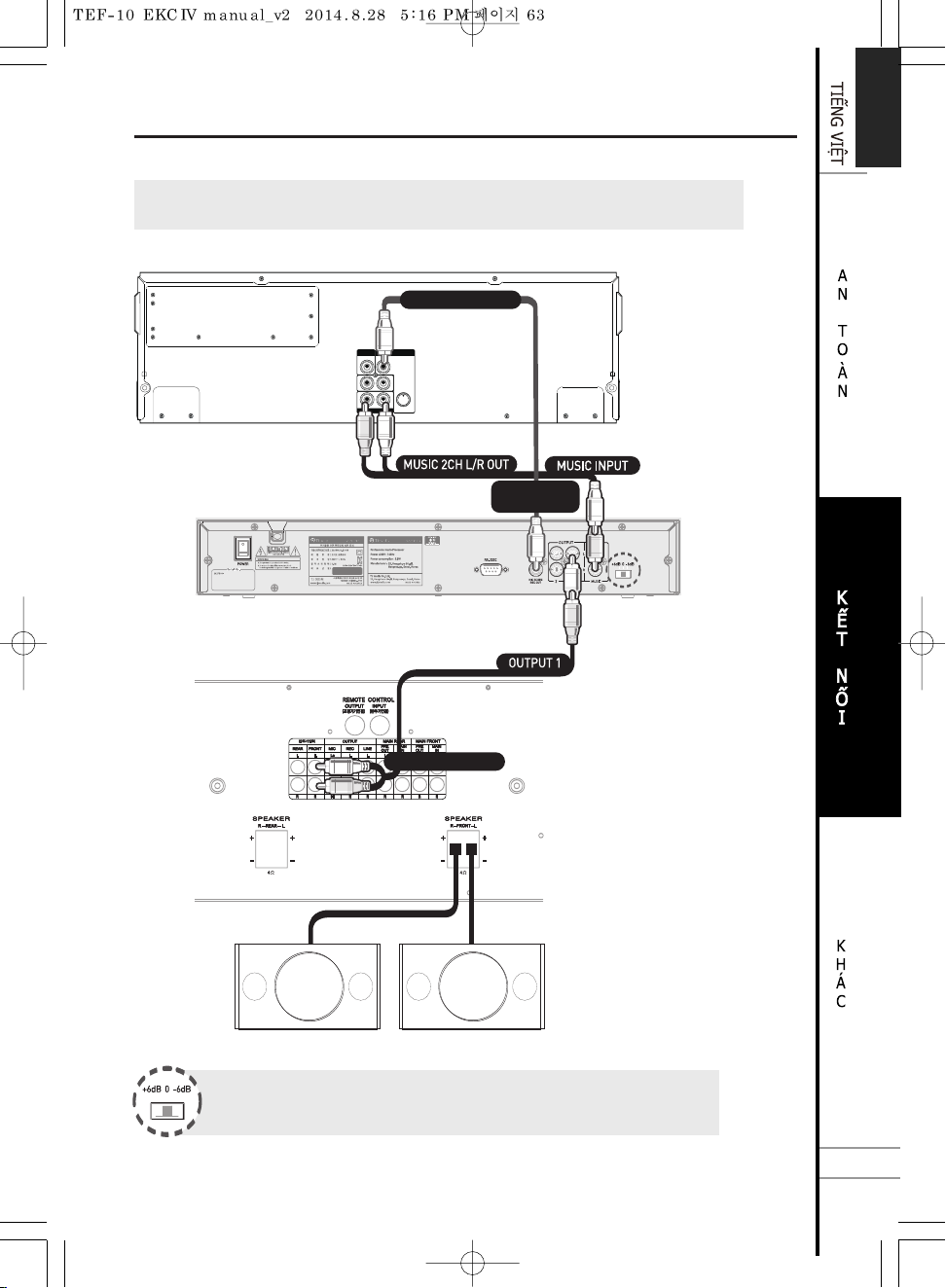

How to connect to 2-channel main amplifier

Karaoke machine

The rear of TEF-10

SPEAKER OUT

SPEAKER OUT

Speaker 2 Right Speaker 2 Left

Speaker 1 Right Speaker 1 Left

Cautions When connecting with 4-channel supported karaoke machine,
please change as 2-channel mode in configuration of karaoke machine.

Please set ‘Music Gain Switch’ as ‘0 dB’ at the first.
If the gain of audio input is too low, please set ‘Music Gain Switch’ as ‘+6dB’.
But if the gain of audio input is too loud, please set ‘Music Gain Switch’ as -6 dB’

MIC REC INPUT

MIC SCORE

REC OUTPUT

14

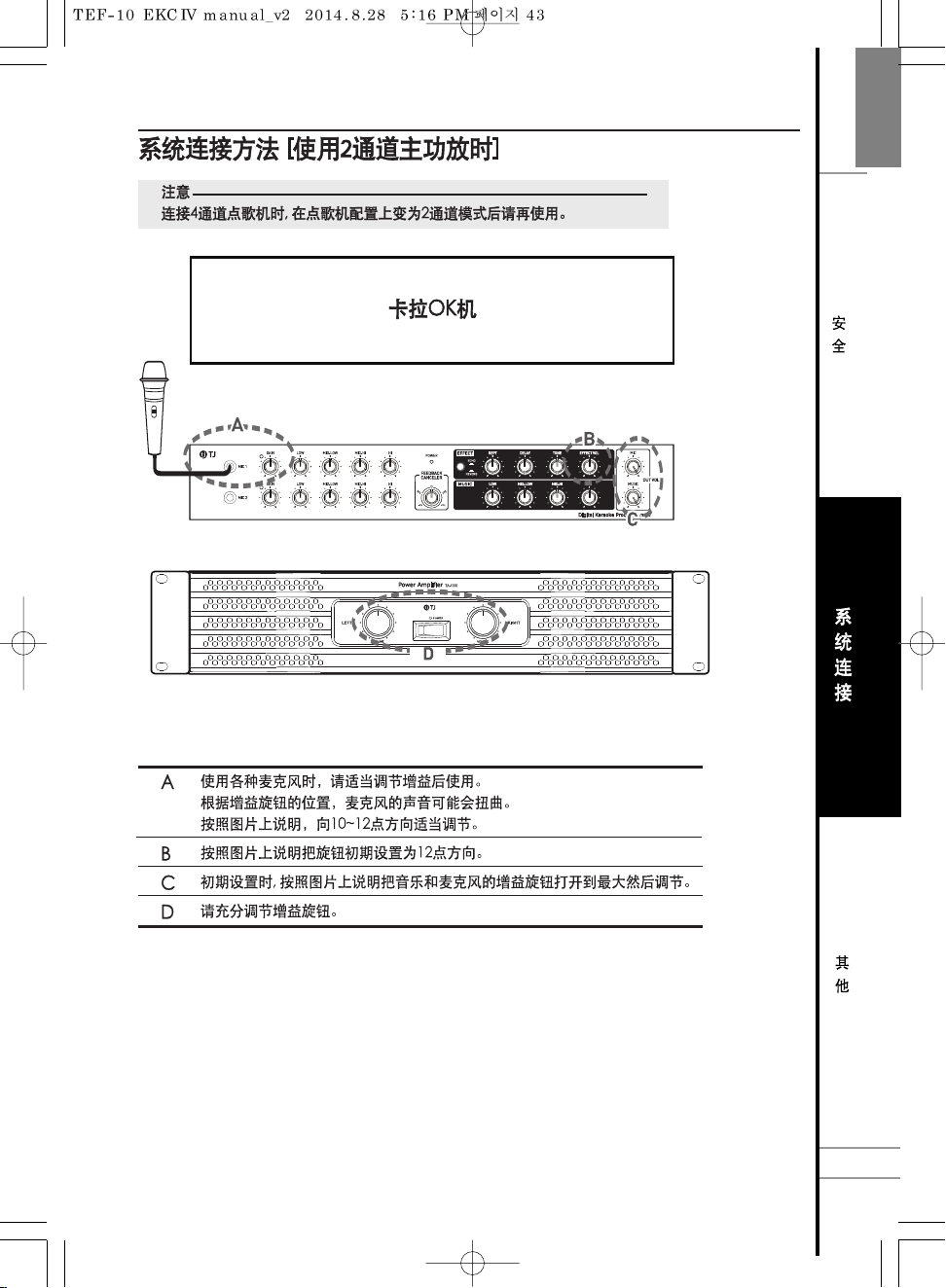

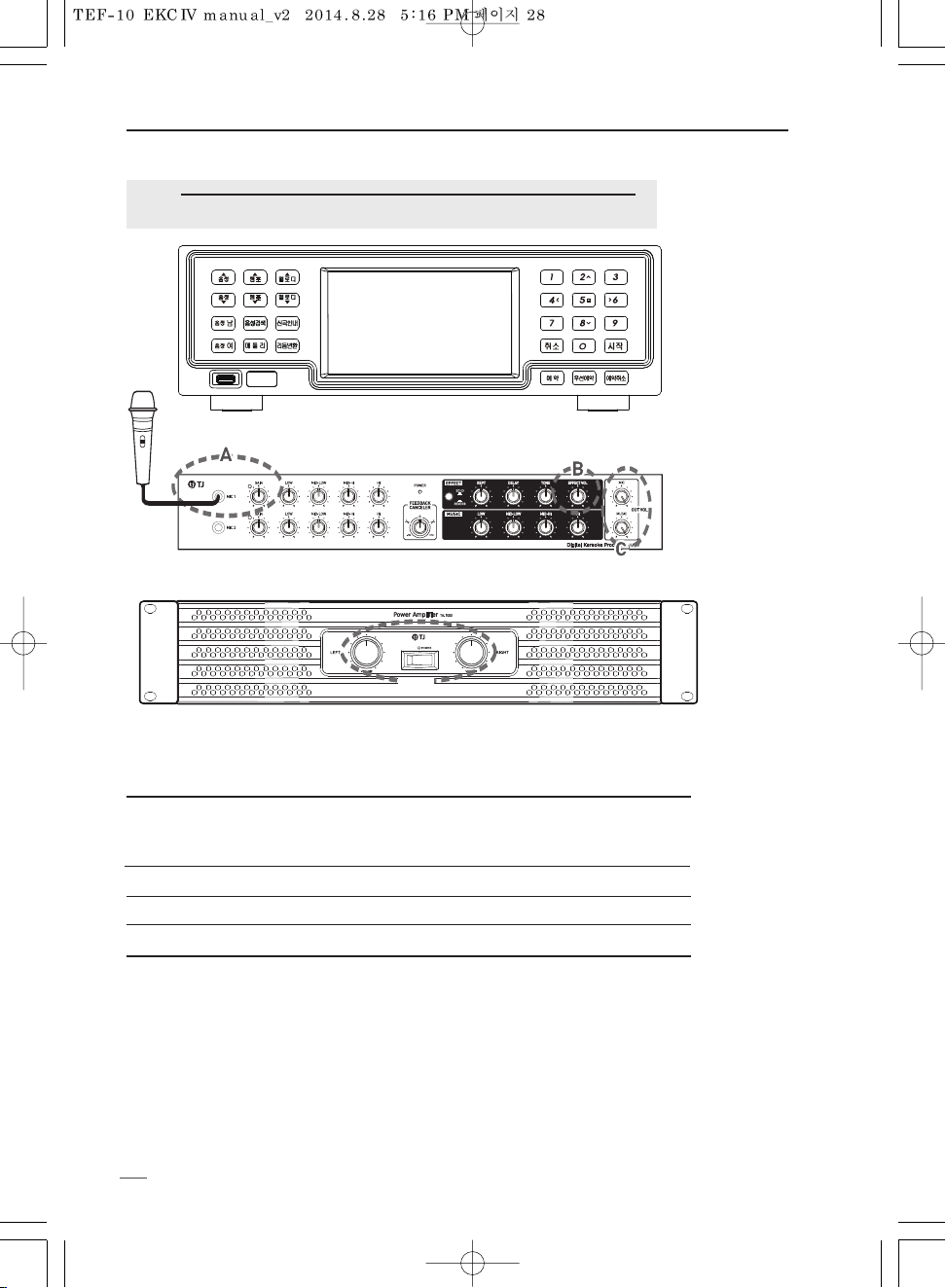

How to connect to 2-channel main amplifier

D

Cautions When connecting with 4-channel supported karaoke machine,
please change as 2-channel mode in configuration of karaoke machine.

Please adequately adjust the gain knob in case of using various microphones.
The sound of microphone may be distorted according to the position of the gain knob.
10~12 o’clock direction for the gain knob is recommended at the first.

Please set the knob to the center at the first as the picture above.

Please set the gain knob of ‘MUSIC’ and ‘MIC’ to the max(5 o’clock direction) at the first.

Please adequately adjust the gain knob.

A.

B.

C.

D.

KARAOKE MACHINE

ENGLISH

S
A
F
E

T
Y

C

O
N
N

E

C

T

I

O
N

E
T
C

.

15

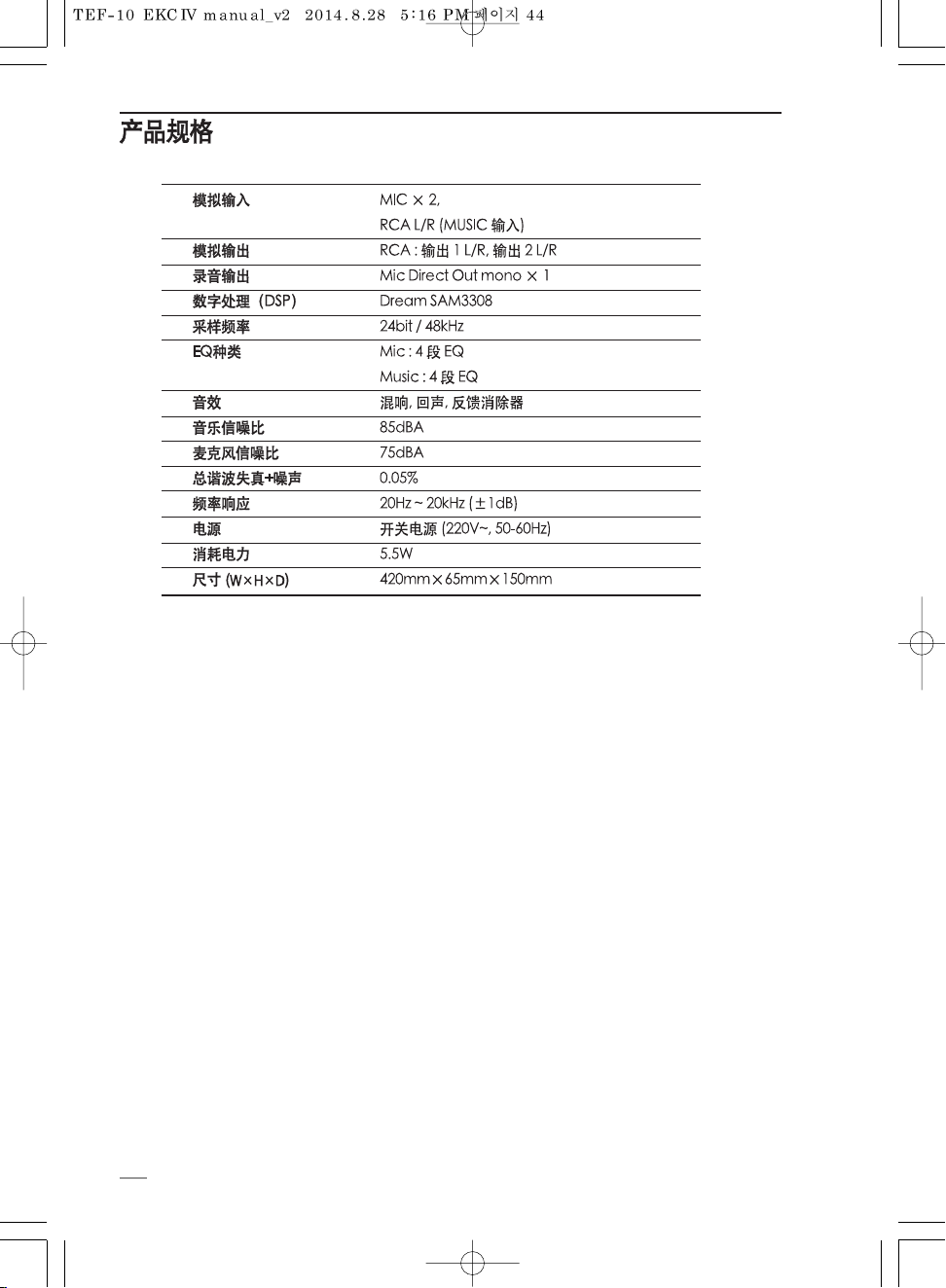

Specification of TEF-10

Analog input

Analog output
Record output
DSP processing
Sampling frequency
EQ type

Effects
Music SNR
Mic SNR
THD + N
Frequency response (Bypass)
Power supply
Power consumption
Dimensions (W x H x D)mm

MIC × 2,
RCA L/R (MUSIC INPUT)
RCA : OUT 1 L/R, OUT 2 L/R
Mic direct out mono × 1
Dream SAM3308
24bit / 48kHz
Mic : 4 Band EQ
Music : 4 Band EQ
Reverb, Echo, Feedback canceller
85dBA
75dBA

0.05%
20Hz ~ 20kHz (±1dB)
Switching power supply (220V~, 50-60Hz)

5.5W
420mm × 65mm × 150mm

16

사용전에 안전을 위한 주의사항을 반드시 읽고 정확하게 사용해 주세요.
사용설명서에 제품보증서가 포함되어 있습니다.

제품의 성능을 충분히 활용할 수 있도록 사용설명서를 처음부터 끝까지 잘 읽어 주세요.
다 읽으신 후에도 필요하실 때에 볼 수 있는 장소에 보관해 주세요.

본 제품은 전자파 장해 검정을 받은 기기로서 업소용으로 사용할 수 있습니다.

TEF-10 사용설명서

한국어

경 고

전원코드는 무리하게 잡아 당기거나 피복이 벗겨지지 않도록 하세요.

•

화재나 감전의 원인이 됩니다.

•

코드가 훼손(전선의노출,절단)되면 구입하신 대리점에 교환을 의뢰하세요.

지정된 전압 외에는 사용하지 마세요.

•화재나 감전의 원인이 됩니다.

본 기기를 욕실이나 옥외의 물이 침투하기 쉬운 장소에서는 사용하지 말아 주세요.

•화재나 감전의 원인이 됩니다.

본 기기를 선박등의 직류(DC) 전원에 접속하지 말아 주세요.

•기기가 정상 동작을 하지 않거나 화재의 원인이 됩니다.

•특정 장소의 설치를 위하여 기기의 전원을 변경 시키면 화재, 감전의 원인이 됩니다.

본 기기를 바람이 잘 통하지 않는 곳이나 융단, 이불 등의 위에서 사용하지 말아 주세요.

•통풍구가 막혀서 기기 내부의 온도가 상승하여 화재의 원인이 됩니다.

본 기기에서 연기가 나오거나 이상한 냄새가 나면 즉시 전원플러그를 빼고 서비스센터나 대리점으로 연락하세요.

•화재나 감전의 원인이 됩니다.

본 기기 내부에 이물질이 들어갔을 경우 즉시 전원플러그를 빼고 서비스 센터나 대리점으로 연락하세요.

•화재나 감전의 원인이 됩니다.

표시되어 있는 전원전압 교류 220V이외의 전압에서 사용하지 마세요.

•화재나 감전의 원인이 됩니다.

본 기기의 내부에 클립이나 작은 금속 물체를 넣지 마세요.

•기기가 정상으로 동작하지 않거나 화재나 감전의 원인이 됩니다.

본 기기의 캐비닛은 절대로 열지 마세요.
내부의 점검, 정비, 수리는 서비스센터나 대리점에 의뢰 하세요.

•당사 서비스 센터 또는 대리점이 아닌 곳에서 캐비닛을 열었을 경우,
그 후의 성능과 품질에 대하여 당사는 책임을 지지 않습니다.

천둥이 심하게 칠 때는 전원 스위치를 끄고 전원플러그를 뽑아 주세요

.•기기 고장이나 화재, 감전의 원인이 됩니다.

본 기기를 분해하거나 커버를 분리하지 말아 주세요.

•감전, 부상의 원인이 됩니다.

이 그림기호는 위험을 끼칠 우려가 있는 사항과 조작에 대하여 주의를 환기시키기 위한 기호입니다.

주의사항은 "경고"와 "주의"의 두가지로 구분 되어 있습니다. "경고"와 "주의"의 의미는 다음과 같습니다.

경고 : 지시사항을 위반할 때, 심각한 상해나 사망이 발생할 가능성이 있는경우

주의 : 표시사항을 위반할 때, 경미한 상해나 손상이 발생할 가능성이 있는 경우

안전을 위한 주의사항

주 의

제품을 닦을 때에는 안전을 위해 전원 플러그를 콘센트에서 빼고 나서 행하여 주세요.

•당사 서비스 센터 또는 대리점이 아닌 곳에서 캐비닛을 열었을 경우,
그 후의 성능과 품질에 대하여 당사는 책임을 지지 않습니다.

전원플러그를 뺄 때에는 전원코드를 당기지 말고 반드시 플러그를 잡고 빼주세요.

•전선안의 선이 끊어지면 화재나 감전의 원인이 됩니다.

장기간 본 기기를 사용하지 않을 때에는 안전을 위해 전원플러그를 콘센트에서 빼주세요.

•뜻밖의 사고로 발전할 수 있습니다.

본 기기의 이동시 밑면의 좌우를 확실히 잡고 수평상태를 유지하여 이동 하세요.

•떨어뜨려 부상을 입을 수도 있습니다.

젖은 손으로 전원플러그 및 기기를 만지지 마세요.

•감전의 위험이 있습니다.

본 기기를 먼지가 많은 장소에 두지 마세요.

•화재나 감전의 원인이 됩니다.

18

안전을 위한 주의사항

제품구성물

·휴대폰, 무선기기 등은 전파에 의한 간섭이 발생할 수 있으므로 본 기기 가까이 사용하지 마세요.

·표면의 이물질은 중성 세제를 희석한 액에 천을 적셔 잘 짜서 이물질을 닦아내고 마른 천으로 닦아 주세요.

·옆으로 놓거나 뒤집어서 사용하지 마세요.

·화병, 화분, 컵, 화장품, 약품이나 물 등이 들어있는 용기나 금속 물체를 올려놓고 사용하지 마세요.

·본 기기는 옆과 같은 조건에서 사용하세요. [온도조건 : 5~35℃ (사용 시) / 습도조건 :45~80%]

·추운 겨울에 오랜 시간 차가워진 기기는 내부에 결빙이 생겨 동작하지 않을 수도 있습니다.
그 때에는 전원 플러그를 콘센트에서 뽑은 상태로 1~2시간 놔두었다가 사용하세요. 실내온도는 되도록 서서히 올릴 수 있도록 하세요.

·여름에 냉방기의 바람이 직접 닿는 장소에 설치하면 결빙의 가능성이 있습니다. 이 경우에는 설치장소를 옮겨 주세요.

본 기기에 다른 기기(모니터, 반주기, 스피커, 마이크)를 연결 할 때에는 전원플러그를 콘센트에서 빼고 연결해 주세요.

•기기가 고장이 나거나 뜻밖의 사고로 발전할 수 있습니다.

기기의 이동시에는 연결되어있는 모든 코드를 분리 하여 코드가 훼손되지 않도록 주의하세요.

•

코드가 훼손되면 화재나 감전사고의 원인이 됩니다.

•본체에 무리한 하중이 걸려 변형이나 고장의 원인이 됩니다.

•

파손에 의한 부상, 화재, 감전의 원인이 됩니다.

본 기기를 조리대나 가습기의 근처 등과 열기구의 열이 직접 닿는 장소에 설치하지 말아 주세요.

•

화재나 감전의 원인이 될 위험이 있습니다.

본 기기에 다른 기기를 연결할때 에는 각 기기의 사용설명서에 따라 지정코드를 사용하여 주세요.

•지정되지 않은 코드로 연결하거나 코드를 연장하여 사용하면 코드가 발열하여 화상 또는 화재, 감전의 원인이 됩니다.

본 기기와 다른 기기(모니터, 반주기, 스피커, 마이크)등과 연결한 후
전

원을 연결하기 전에 앰프의 마스터 음량을 최소로 하여 주세요.

•갑자기 커다란 음이 출력되어 청력 장애등이 발생할 수 있습니다.

왁스, 벤젠, 알코올, 신나, 모기약, 방향제, 윤활제, 세정제등의 화학 약품을 사용하지 마세요.

•제품의 도장이 벗겨지거나 변형의 원인이 됩니다.

본 기기를 직사광선이나 스포트라이트가 직접 닿는 장소, 난방기구등 뜨거운 물건 가까이 놓지 마세요.

•화재나 감전사고의 원인이 됩니다.

운송, 개봉, 소각 시 포장재의 취급에 주의를 기울여 주세요.

•종이에 손을 베이거나 부상의 원인이 됩니다.

본 기기 위에 화병, 화분, 컵, 화장품, 약품 등 액체용기 및 촛불 등을 올려놓지 마세요.

•화재나 감전의 원인이 됩니다.

매뉴얼 Rack Ear

Audio Cable 55 변환 커넥터

*외부 믹서 연결용

한국어

안
전

연
결

기
타

19

마이크 1, 2 입력 단자

마이크 1, 2 입력 게인 조절 볼륨

마이크 저역(300Hz) 주파수 조절 볼륨

마이크 중역(3kHz) 주파수 조절 볼륨

마이크 중고역(10kHz) 주파수 조절 볼륨

마이크 고역(15kHz) 주파수 조절 볼륨

마이크 피드백 신호의 감쇄 볼륨

ECHO 모드

REVERB 모드

ECHO 반복 시간 조절 볼륨

ECHO 지연 시간 조절 볼륨

ECHO 음색 조절 볼륨

입력 신호의 저역(80Hz) 주파수 조절 볼륨

입력 신호의 중저역(400Hz) 주파수 조절 볼륨

입력 신호의 중고역(2.5kHz) 주파수 조절 볼륨

입력 신호의 고역(12kHz) 주파수 조절 볼륨

이펙트 음량 조절 볼륨

마이크 음량 조절 볼륨

입력 신호(MUSIC)의 음량 조절 볼륨

1. MIC INPUT

2. MIC GAIN

3. MIC 4Band EQ

4. FEEDBACK CANCEL

5. EFFECT

6. MUSIC

7. EFFECT VOL

8. MIC VOL

9. MUSIC VOL

LOW

MID-LOW

MID-HI

HI

SELECT

REPT

DELAY

TONE

LOW

MID-LOW

MID-HI

HI

전면동작설명

122 3 5

46

8

9

7

20

전원 스위치

AC 전원 코드

반주기 연결용 RS-232C 포트

녹음 및 반주기 점수 표출용 MIC Direct OUT

오디오 출력 2 단자

오디오 출력 1 단자

외부기기 뮤직 입력 단자

외부기기 뮤직 입력 게인 조절 스위치

POWER

AC CORD

RS-232C

MIC SCORE / REC OUT

OUTPUT 2

OUTPUT 1

MUSIC INPUT

MUSIC INPUT GAIN

1

2

3

4

5

6

7

8

후면단자설명

3 485 6 721

한국어

안
전

연
결

기
타

21

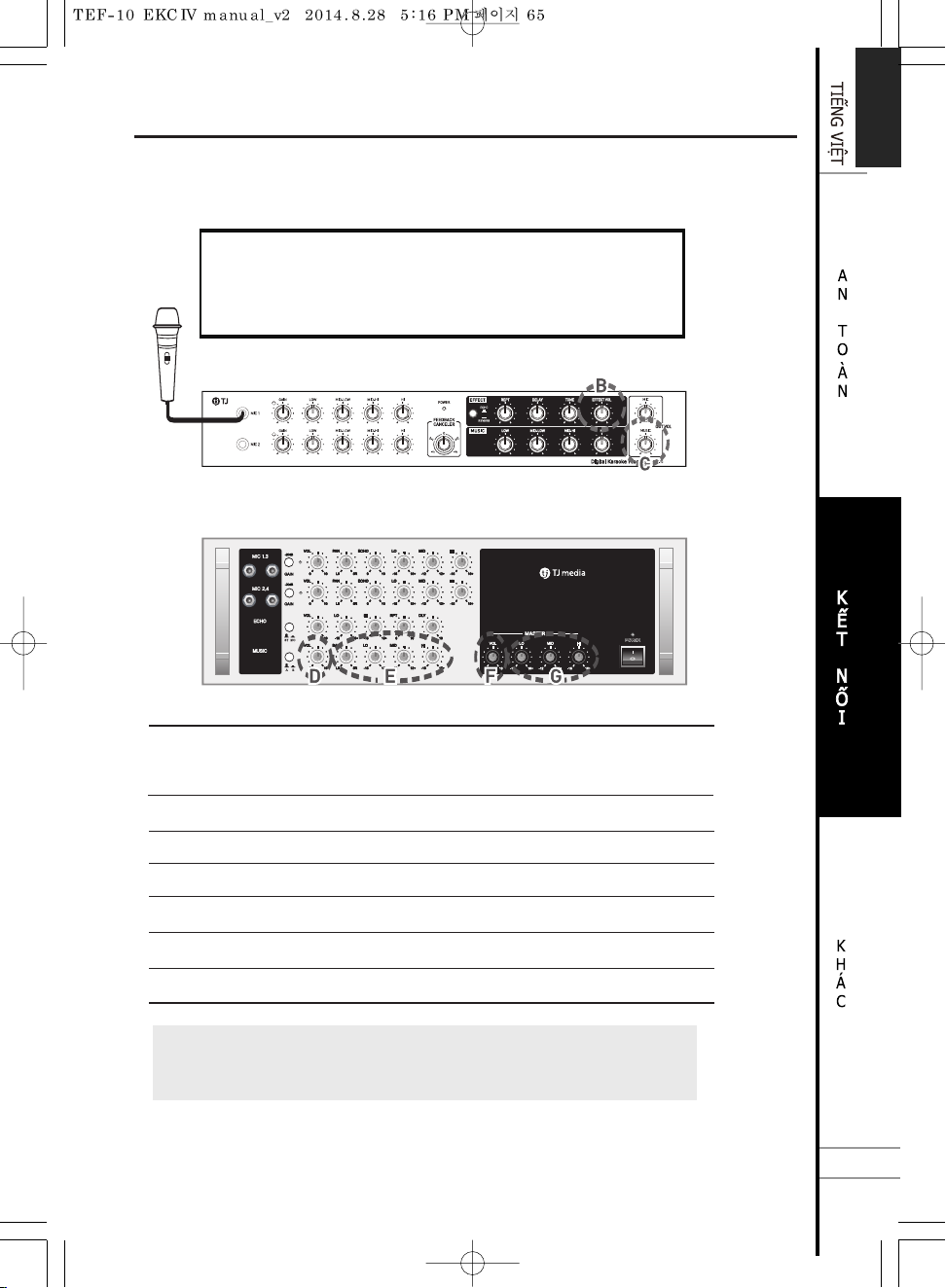

시스템 연결 방법 [파워드믹스 2채널 앰프 사용 시]

반

주기

TEF-10 후면

Speaker Right Speaker Left

주의

4채널 반주기를 연결하실 때는 반주기 환경설정에서 2채널 모드로 변경 하신 후 사용해 주세요.

외부기기 입력 게인 조절 스위치는초기에 0dB에 선택하고 사용합니다.
외부기기의 신호가 매우 작다면 +6dB로 옮겨서 사용할 수 있습니다.
또한 외부기기 신호가 매우 크다면 -6dB로 옮겨서 사용할 수 있습니다.

MIC REC INPUT

AMPLIFIER INPUT

MIC SCORE

REC OUTPUT

22

시스템 연결 방법 [파워드믹스 2채널 앰프 사용 시]

S

IGNALSIGNAL

S

IGNALSIGNAL

S

TEREO2 CHANNEL ECHO MIXING POWER AMPLIFIER

T

A-450

A항 여러 종류의 마이크를 사용할 시 알맞게 게인을 조정하여 사용합니다.

게인을 너무 많이 열고 조정하면 마이크음이 찌그러질 수 있습니다.
그림과 같이 10-12시 방향으로 알맞게 조정합니다.

B항 그림과 같이 12시방향으로 초기 세팅합니다.

C항 초기 세팅 시 뮤직, 마이크 신호의 볼륨을 그림과 같이 최대한 열고 조정을 합니다..

D항 그림과 같이 12시방향으로 초기 세팅합니다.

E항 그림과 같이 12시방향으로 초기 세팅합니다.

F항 그림과 같이 12시방향으로 초기 세팅합니다.

G항 그림과 같이 12시방향으로 초기 세팅합니다.

위와 같이 세팅을 한 후 음량이 적다면
F의 볼륨을 서서히 1시방향으로 이동하며 음량의 크기를 조정합니다.
과대하게 조정을 하시면 음이 찌그러질 수도 있습니다.

한국어

안
전

연
결

기
타

23

시스템 연결 방법 [파워드믹스 2채널 앰프 사용 시]

CD & VOD SYSTEM

A항 여러 종류의 마이크를 사용할 시 알맞게 게인을 조정하여 사용합니다.

게인을 너무 많이 열고 조정하면 마이크음이 찌그러질 수 있습니다.
그림과 같이 10-12시 방향으로 알맞게 조정합니다.

B항 그림과 같이 12시방향으로 초기 세팅합니다.

C항 그림과 같이 12시방향으로 초기 세팅합니다.

D항 그림과 같이 12시방향으로 초기 세팅합니다.

E항 그림과 같이 12시방향으로 초기 세팅합니다.

F항 그림과 같이 12시방향으로 초기 세팅합니다.

G항 그림과 같이 12시방향으로 초기 세팅합니다.

위와 같이 세팅을 한 후 음량이 적다면
F의 볼륨을 서서히 1시방향으로 이동하며 음량의 크기를 조정합니다.
과대하게 조정을 하시면 음이 찌그러질 수도 있습니다.

SIGNALSIGNAL

S

IGNALSIGNAL

STEREO2 CHANNEL ECHO MIXING POWER AMPLIFIER

TA-450

24

시스템 연결 방법 [파워드믹스 4채널 앰프 사용 시]

주의

4채널 반주기를 연결하실 때는 반주기 환경설정에서 2채널 모드로 변경 하신 후 사용해 주세요.

반

주기

TEF-10 후면

외부기기 입력 게인 조절 스위치는초기에 0dB에 선택하고 사용합니다.
외부기기의 신호가 매우 작다면 +6dB로 옮겨서 사용할 수 있습니다.
또한 외부기기 신호가 매우 크다면 -6dB로 옮겨서 사용할 수 있습니다.

Speaker 2 Right Speaker 2 Left

Speaker 1 Right Speaker 1 Left

MIC REC INPUT

AMPLIFIER INPUT 2 AMPLIFIER INPUT 1

MIC SCORE

REC OUTPUT

한국어

안
전

연
결

기
타

25

시스템 연결 방법 [파워드믹스 4채널 앰프 사용 시]

A항 여러종류의 마이크를 사용할 시 알맞게 게인을 조정하여 사용합니다.

게인을 너무 많이 열고 조정하면 마이크음이 찌그러질 수 있습니다.
그림과 같이 10-12시 방향으로 알맞게 조정합니다.

B항 그림과 같이 12시방향으로 초기 세팅합니다.

C항 초기 세팅 시 뮤직, 마이크 신호의 볼륨을 그림과 같이 최대한 열고 조정을 합니다.

D항 그림과 같이 12시방향으로 초기 세팅합니다.

E항 그림과 같이 12시방향으로 초기 세팅합니다.

F항 그림과 같이 12시방향으로 초기 세팅합니다.

G항 그림과 같이 12시방향으로 초기 세팅합니다.

위와 같이 세팅을 한 후 음량이 적다면
F의 볼륨을 서서히 1시방향으로 이동하며 음량의 크기를 조정합니다.
과대하게 조정을 하시면 음이 찌그러질 수도 있습니다.

MUSIC

FRONT

ECHO

MIC 2/4

MIC 1/3

MUSIC
REAR

SIGNALSIGNAL

SIGNALSIGNAL

P

ROFESSIONAL ECHO DSP

M

ULTI 4CHANNELSTEREO MIXING AMPLIFIER

TA-550

POWER

POWERPOWER

SIGNALSIGNAL

FL FR RL RR

F

ADERFADER

F5F5 5R5R

FADERFADER

F5F5 5R5R

F

ADERFADER

F5F5 5R5R

FADERFADER MID-LOWMID-LOW MID-HIMID-HI

F5F5 5R5R

F

ADERFADER LOWLOW

LOWLOW

LOWLOW

L

OWLOW

LOWLOW

M

ID-LOWMID-LOW MID-HIMID-HI

F5F5 5R5R

L

OWLOW

L

OWLOW

MASTER

FRONT

MASTER

REAR

26

시스템 연결 방법 [2채널 메인 앰프 사용 시]

반주기

TEF-10 후면

외부기기 입력 게인 조절 스위치는초기에 0dB에 선택하고 사용합니다.
외부기기의 신호가 매우 작다면 +6dB로 옮겨서 사용할 수 있습니다.
또한 외부기기 신호가 매우 크다면 -6dB로 옮겨서 사용할 수 있습니다.

SPEAKER OUT

SPEAKER OUT

Speaker 2 Right Speaker 2 Left

Speaker 1 Right Speaker 1 Left

주의

4채널 반주기를 연결하실 때는 반주기 환경설정에서 2채널 모드로 변경 하신 후 사용해 주세요.

MIC REC INPUT

MIC SCORE

REC OUTPUT

한국어

안
전

연
결

기
타

27

시스템 연결 방법 [2채널 메인 앰프 사용 시]

D

주의

4채널 반주기를 연결하실 때는 반주기 환경설정에서 2채널 모드로 변경 하신 후 사용해 주세요.

A항 여러종류의 마이크를 사용할 시 알맞게 게인을 조정하여 사용합니다.

게인을 너무 많이 열고 조정하면 마이크음이 찌그러질 수 있습니다.
그림과 같이 10-12시 방향으로 알맞게 조정합니다.

B항 그림과 같이 12시 방향으로 초기 세팅합니다.

C항 초기세팅 시 뮤직, 마이크 신호의 볼륨을 그림과 같이 최대한 열고 조정을 합니다.

D항 파워드믹스앰프와 달리 필요한 음량만큼 열고 조정하여 세팅합니다.

28

시스템 연결 방법 [반주기 리모컨 연동]

TEF-10 이펙터는 당사의 C60반주기와 연결을 통해 반주기 리모컨의 각종 볼륨(뮤직, 마이크, 리버브, 에코)의
조정이 가능합니다.
TEF-10과 C60반주기 연결용 시리얼 케이블은 당사 영업부나 대리점을 통해 구입이 가능합니다.

사용가능 리모컨
TIR-1050, TIR-1060

전용 시리얼 케이블

주의

TEF-10과 반주기 연결시에서는 MIC VOL, EFFECT VOL 및 ECHO/REVERB 선택이 리모컨으로
동작되기 때문에 해당 볼륨들은 TEF-10 전면 볼륨에서 동작이 제한됩니다.

한국어

안
전

연
결

기
타

29

제품사양

아날로그 입력

아날로그 출력

레코드 출력

사용 DSP

오디오 샘플레이트

내장 EQ 종류

내장 이펙트 종류

Music부 SNR

Mic부 SNR

THD + N

재생 주파수 범위

전원부

소모 전력

제품 크기 (W × H × D)

MIC × 2,

RCA L/R (MUSIC INPUT)

RCA : OUT 1 L/R, OUT 2 L/R

Mic Direct Out mono × 1

Dream SAM3308

24bit / 48kHz

Mic : 4 Band EQ

Music : 4 Band EQ

Reverb, Echo, Feedback Canceller

85dBA

75dBA

0.05%

20Hz ~ 20kHz (±1dB)

Switching Power Supply (220V~, 50-60Hz)

5.5W

420mm × 65mm × 150mm

30

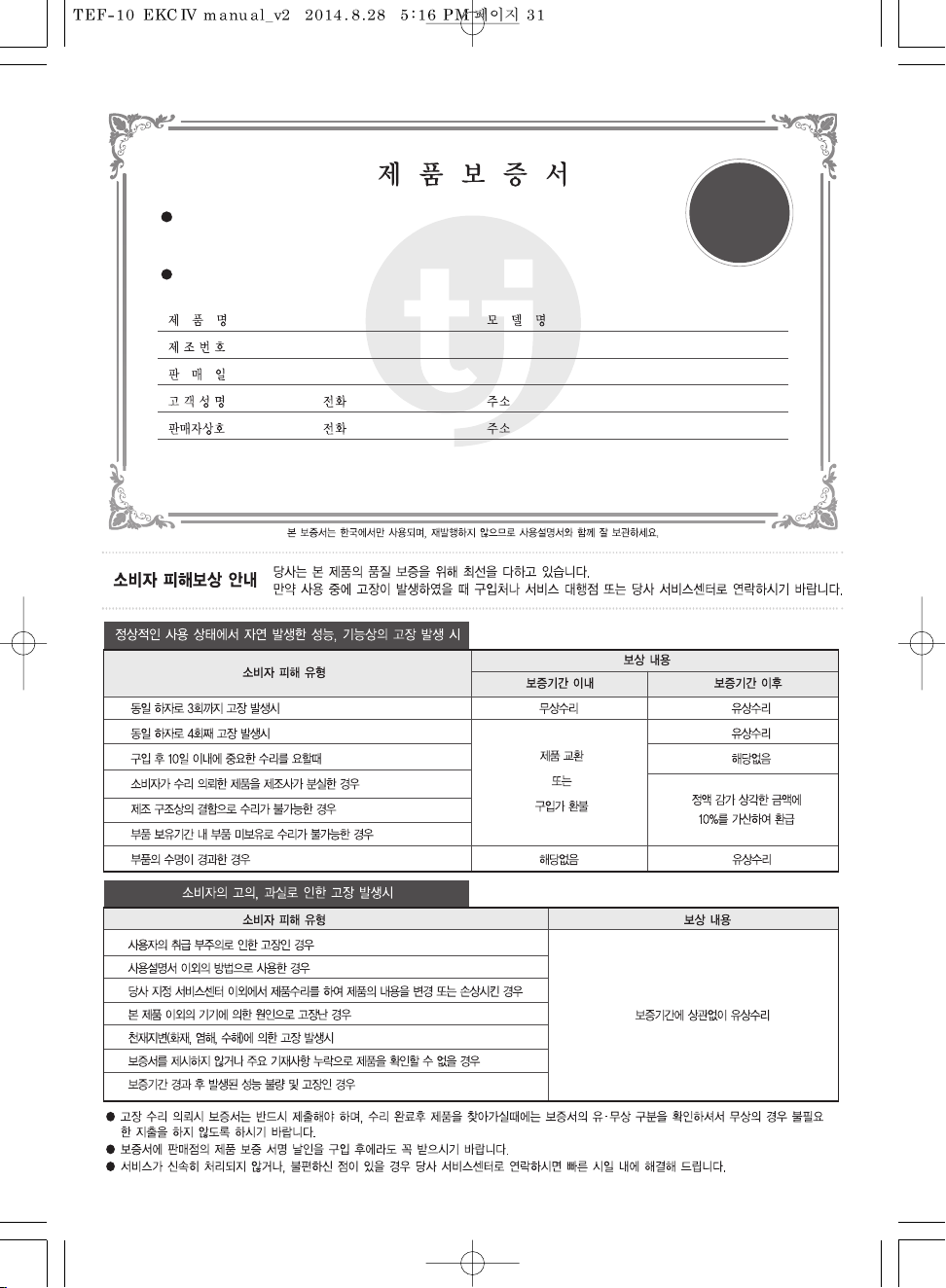

품질보증기간은 1년,

부품 보유 기간은

제품 단종 후

5년입니다.

TEF-10

티제이미디어 주식회사

본 제품은 엄격한 품질관리 및 검사 과정을 거쳐서 만들어진 제품으로
소비자의 정상적인 사용상태에서 고장이 발생하였을 경우,
고객센터를 통하여 보증기간 내에서 무상서비스를 제공하여 드립니다.

본 제품에 대한 보증은 보증서에 기재된 내용으로 혜택을 받습니다.

T

사정에 따라 센터명 및 전화번호가 변경될 수 있습니다.

고객지원센터 서울특별시 강서구 화곡로 64길 23 (등촌동 640-8) www.tjmedia.com

서울지역

대전지역 대전센터 042-524-9595

부산지역 부산센터 051-818-3340

강서센터(본사) 02-3663-4700 을지로센터 02-2264-4367

영등포센터 02-2634-7035 용산센터 02-713-9593

1577-5520

제품 서비스 문의

34

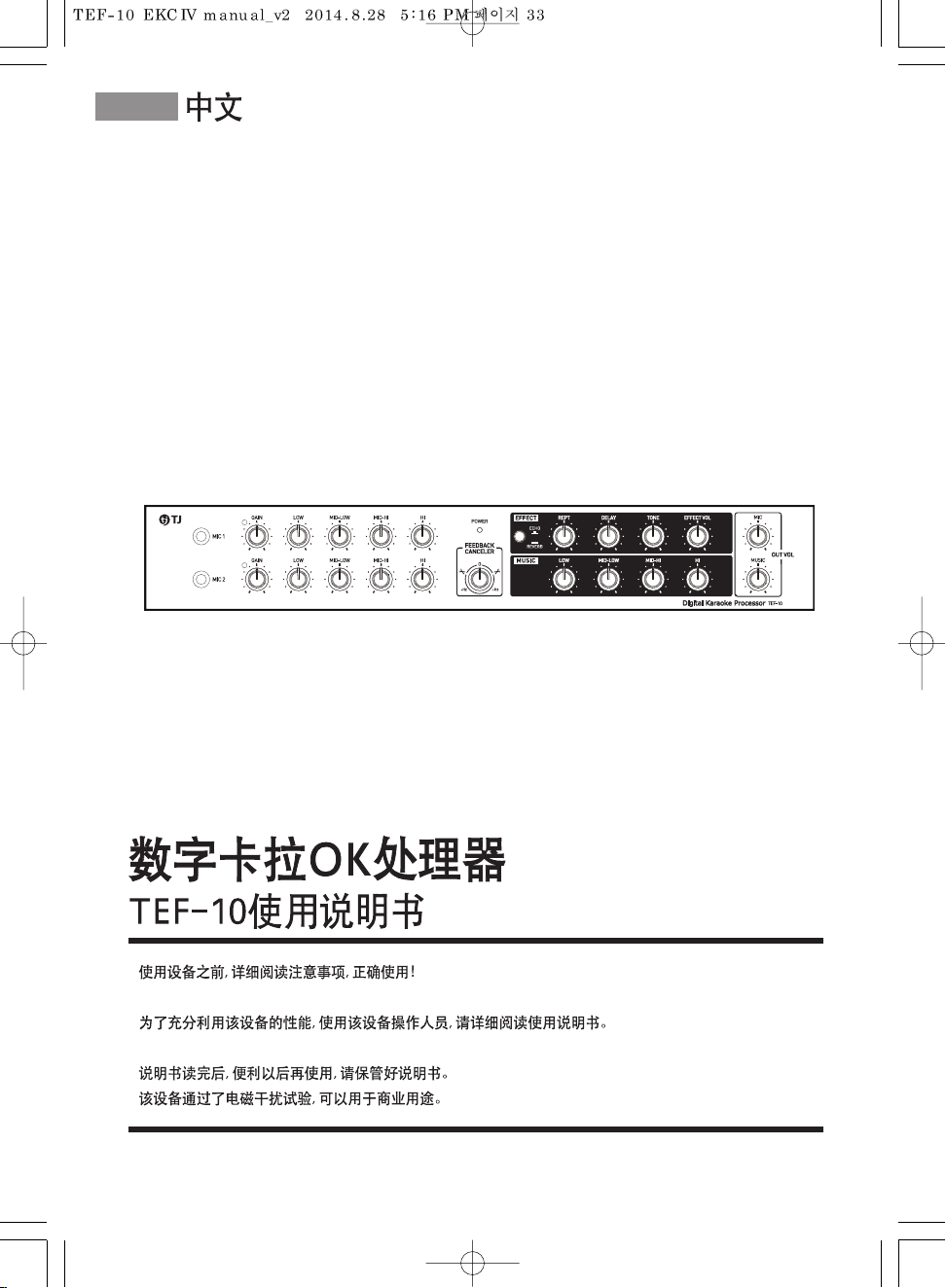

中文

35

9

36

中文

37

38

中文

39

40

中文

41

42

中文

43

44

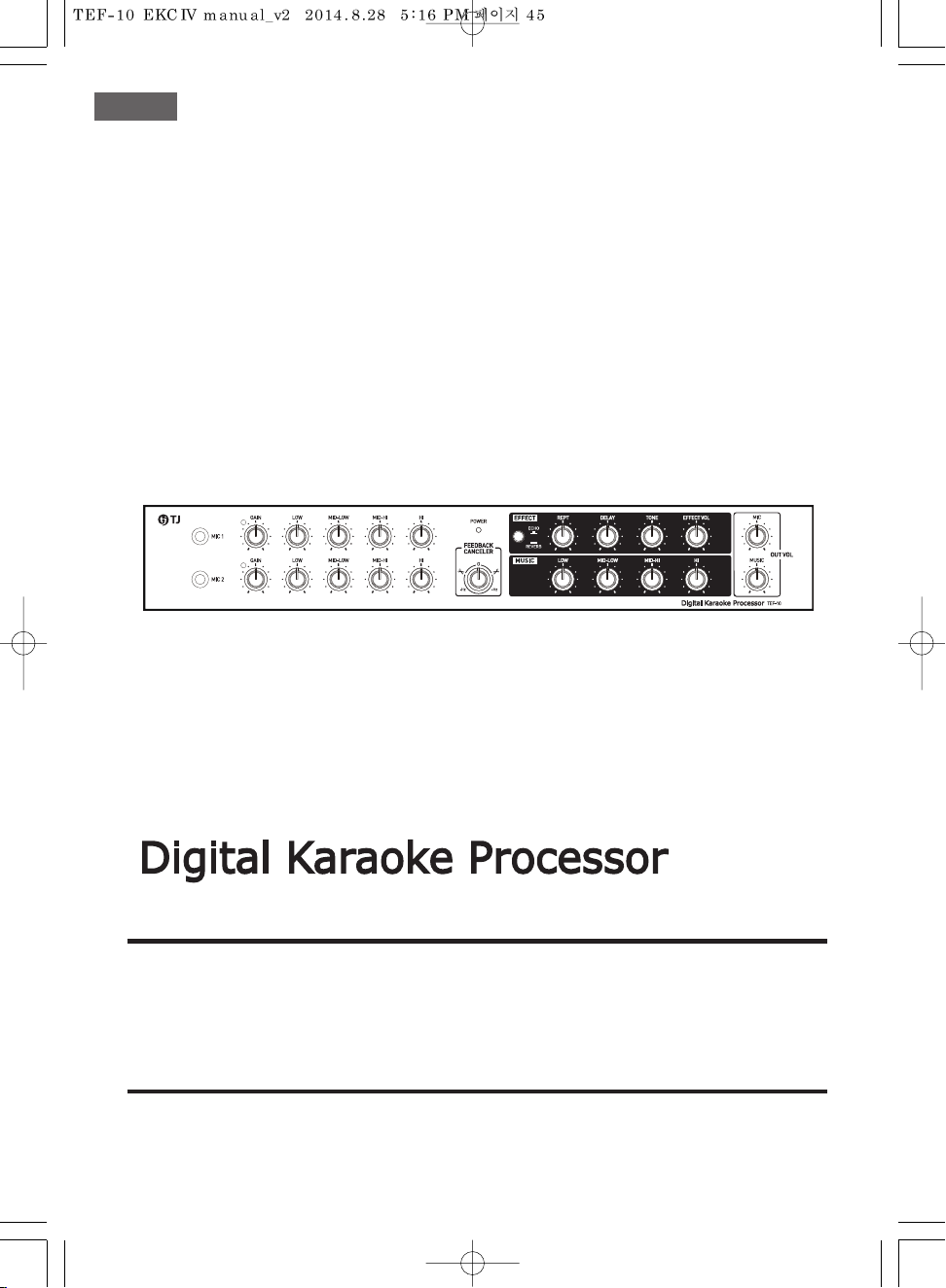

Buku Manual TEF-10

- Pastikan untuk membaca peringatan keselamatan, sebelum menggunakan produk.

- Harap baca buku manual dengan cermat untuk memaksimalkan kinerja produk.

- Simpan buku manual pengguna setelah membacanya untuk referensi di masa yang akan datang.

INDONESIA

1. Baca instruksi ini.

2. Simpan instruksi ini.

3. Patuhi semua peringatan.

4. Ikuti semua petunjuk.

5. Jangan gunakan alat ini dekat air.

6. Bersihkan hanya dengan kain kering.

7. Jangan halangi bukaan ventilasi. Pasang sesuai dengan pentunjuk pabrik pembuatnya.

8. Jangan pasang dekat sumber panas seperti radiator, heat register, kompor atau alat lainnya
(termasuk amplifier) yang menghasilkan panas.

9. Hanya gunakan dengan cart, stand, tripod, bracket atau meja yang ditentukan oleh
pabrik pembuat atau yang dijual bersamaan dengan alat. Ketika cart digunakan, gunakan
dengan hati-hati ketika memindahkan gabungan cat/alat agar tidak luka karena kejatuhan.

10. Lepas colokan alat ini ketika ada petir atau ketika tidak digunakan dalam waktu yang lama.

11. Rujuk semua servis ke personil servis resmi. Servis diperlukan ketika alat rusak, seperti kabel
suplai daya atau colokan rusak, ada cairan tumpah atau benda jatuh ke alat, alat terpapar
hujan atau ada air embun, tidak bisa beroperasi dengan normal, atau jatuh.

12. Jangan paparkan baterai ke panas yang berlebihan seperti sinar matahari, api atau sejenisnya.

13. PERINGATAN: UNTUK MENGURANGI RISIKO KEBAKARAN ATAU KORSLETING, JANGAN
PAPARKAN ALAT INI KE HUJAN ATAU EMBUN (LEMBAB).

14. JANGAN PAPARKAN ALAT INI KE TETESAN ATAU PERCIKAN AIR DAN PASTIKAN TIDAK
ADA BENDA YANG TERISI DENGAN CAIRAN SEPERTI POT BUNGA, YANG DITEMPATKAN
DI ATAS ALAT INI.

UNTUK MENCEGAH KORSELTING, JANGAN LEPAS TUTUP ATAS ATAU BAWAH.
SUKU CADANG BAGIAN DALAM TIDAK BOLEH DISERVIS OLEH PENGGUNA SERVIS
HARUS DILAKUKAN OLEH PERSONIL YANG BERKUALIFIKASI.

Peringatan Keselamatan

46

Peringatan Keselamatan

AWASI SIMBOL-SIMBOL INI :

Tanda petir di tengah segitiga digunakan untuk memberi peringatan pengguna mengenai
risiko korsleting.

Tanda seru di tengah segitiga digunakan untuk memberi peringatan pengguna mengenai
instruksi operasi atau perawatan penting.

Perangkat ini didesain dan dievaluasi sesuai kondisi ketinggian 2000 meter di atas laut;
dan hanya dapat digunakan di bawah ketinggian 2000 meter di atas permukaan laut.
Menggunakan perangkat ini di atas ketinggian 2000 meter dapat menyebabkan risiko
keselamatan yang tinggi.

Aksesoris

Buku manualBuku manual Rak earRak ear

Kabel audioKabel audio RCA to 1/4” TS AdaptorRCA to 1/4” TS Adaptor

Untuk koneksi dengan
mixer eksternal

INDONESIA

K
E
S
E
L
A
M
A

T
A
N

K
O
N
E
K
S

I

L
A

I

N

­L
A

I

N

47

Masukan (INPUT) MIC 1, 2

Mengatur hasil masukan pada MIC 1, 2

Mengatur rentang sound rendah(300Hz) pada MIC

Mengatur rentang sound menengah rendah(3kHz) pada MIC

Mengatur rentang sound menengah tinggi(10kHz) pada MIC

Mengatur rentang sound tinggi(15kHz) pada MIC

Memutuskan umpan balik(feedback) mikrofon

Echo mode

Reverb mode

Mengatur waktu pengulangan gema(echo)

Mengatur waktu tunda gema(echo)

Mengatur tone gema(echo)

Mengatur rentang sound rendah(80Hz) input audio (musik)

Mengatur rentang sound rendah(400Hz) input audio (musik)

Mengatur rentang sound rendah(2.5kHz) input audio (musik)

Mengatur rentang sound rendah(12kHz) input audio (musik)

Mengatur volume suara efek

Mengatur volume MIC

Mengatur volume masukan audio(musik)

1. MIC INPUT

2. MIC GAIN

3. MIC 4Band EQ

4. FEEDBACK CANCEL

5. EFFECT

6. MUSIC

7. EFFECT VOL

8. MIC VOL

9. MUSIC VOL

LOW

MID-LOW

MID-HI

HI

SELECT

REPT

DELAY

TONE

LOW

MID-LOW

MID-HI

HI

Deskripsi dan Tinjauan (Depan)

1 2 3 5

46

8

9

7

48

Tombol daya

Kabel daya AC

Hanya untuk mesin karaoke TJ Media di pasar Korea

Keluaran langsung MIC untuk merekam MIC dan scoring

Soket keluaran atau output2

Soket keluaran atau output1

Masukan audio mesin karaoke atau perangkat pelengkap

Tombol gain mesin karaoke atau perangkat pelengkap

POWER

AC CORD

RS-232C

MIC SCORE / REC OUT

OUTPUT 2

OUTPUT 1

MUSIC INPUT

MUSIC INPUT GAIN

1

2

3

4

5

6

7

8

Deskripsi dan Tinjauan (Belakang)

3 485 6 721

INDONESIA

K
E
S
E
L
A
M
A

T
A
N

K
O
N
E
K
S

I

49

L
A

I

N

­L
A

I

N

Cara membuat koneksi ke mixer amplifier 2 kanal

(2 channels powered mixer amplifier)

Mesin Karaoke

TEF-10 (Belakang)

Speaker Right Speaker Left

Perhatian Ketika membuat koneksi ke mesin karaoke yang support 4 kanal,

harap ubah modenya menjadi mode 2 kanal dalam konfigurasi mesin karaoke.

Setinglah “Music Gain Switch” sebesar “0 dB” pada awalnya.
Jika gain masukan (input audio terlalu rendah,
setinglah “Music Gain Switch” sebesar “+6 dB”.
Tetapi jika gain masukan audio terlalu keras,
setinglah “Music Gain Switch” sebesar “-6 dB”.

Amplifier 2 kanal

MIC REC INPUT

AMPLIFIER INPUT

MIC SCORE

REC OUTPUT

50

Cara membuat koneksi ke mixer amplifier 2 kanal

(2 channels powered mixer amplifier)

S

IGNALSIGNAL

S

IGNALSIGNAL

STEREO2 CHANNEL ECHO MIXING POWER AMPLIFIER

T

A-450

MESIN KARAOKE

Aturlah secukupnya tombol gain bila menggunakan banyak mikrofon.
Suara mikrofon mungkin terdistorsi saat posisi tombol gain pada arah
jarum jam 10-12 untuk tombol gain yang direkomendasikan pada saat permulaan.

Setinglah tombol ke tengah (center) pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol gain “MUSIC” dan “MIC” ke maksimal(arah jarum jam 5) pada saat permulaan.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

A.

B.

C.

D.

E.

F.

G.

Ikuti instruksi di atas pada penyetingan awal.
Jika volumenya terlalu rendah, putar tombol “F” ke kanan secara berlahan.
Suara mungkin terdistorsi sesuai posisi tombol gain.

INDONESIA

K
E
S
E
L
A
M
A

T
A
N

K
O
N
E
K
S

I

L
A

I

N

­L
A

I

N

51

Cara membuat koneksi ke mixer amplifier 2 kanal

(2 channels powered mixer amplifier)

CD & VOD SYSTEM

Aturlah secukupnya tombol gain bila menggunakan banyak mikrofon.
Suara mikrofon mungkin terdistorsi saat posisi tombol gain pada arah jarum
jam 10-12 untuk tombol gain yang direkomendasikan pada saat permulaan.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

A.

B.

C.

D.

E.

F.

G.

Ikuti instruksi di atas pada penyetingan awal.
Jika volumenya terlalu rendah, putar tombol “F” ke kanan secara berlahan.
Suara mungkin terdistorsi sesuai posisi tombol gain.

S

IGNALSIGNAL

S

IGNALSIGNAL

STEREO2 CHANNEL ECHO MIXING POWER AMPLIFIER

T

A-450

52

Cara membuat koneksi ke mixer amplifier 4 kanal

(4 channels powered mixer amplifier)

Mesin Karaoke

TEF-10 (Belakang)

Setinglah “Music Gain Switch” sebesar “0 dB” pada awalnya.
Jika gain masukan (input audio terlalu rendah,
setinglah “Music Gain Switch” sebesar “+6 dB”.
Tetapi jika gain masukan audio terlalu keras,
setinglah “Music Gain Switch” sebesar “-6 dB”.

PERHATIAN Ketika membuat koneksi ke mesin karaoke yang support 4 kanal,

harap ubah modenya menjadi mode 2 kanal dalam konfigurasi mesin karaoke.

Speaker 2 Right Speaker 2 Left

Speaker 1 Right Speaker 1 Left

Amplifier 4 kanal

M

IC REC INPUT

AMPLIFIER INPUT 2 AMPLIFIER INPUT 1

MIC SCORE

REC OUTPUT

INDONESIA

K
E
S
E
L
A
M
A

T
A
N

K
O
N
E
K
S

I

L
A

I

N

­L
A

I

N

53

Cara membuat koneksi ke mixer amplifier 4 kanal

(4 channels powered mixer amplifier)

MUSIC
FRONT

ECHO

MIC 2/4

MIC 1/3

MUSIC

REAR

SIGNALSIGNAL

SIGNALSIGNAL

P

ROFESSIONAL ECHO DSP

M

ULTI 4CHANNELSTEREO MIXING AMPLIFIER

TA-550

POWER

POWERPOWER

SIGNALSIGNAL

F

L FR RL RR

F

ADERFADER

F5F5 5R5R

F

ADERFADER

F5F5 5R5R

F

ADERFADER

F5F5 5R5R

FADERFADER MID-LOWMID-LOW MID-HIMID-HI

F5F5 5R5R

FADERFADER LOWLOW

LOWLOW

LOWLOW

LOWLOW

LOWLOW

MID-LOWMID-LOW MID-HIMID-HI

F5F5 5R5R

L

OWLOW

L

OWLOW

MASTER

FRONT

MASTER

REAR

Aturlah secukupnya tombol gain bila menggunakan banyak mikrofon.
Suara mikrofon mungkin terdistorsi saat posisi tombol gain pada arah
jarum jam 10-12 untuk tombol gain yang direkomendasikan pada saat permulaan.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol gain “MUSIC” dan “MIC” ke maksimal(arah jarum jam 5) pada saat permulaan.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

A.

B.

C.

D.

E.

F.

G.

Ikuti instruksi di atas pada penyetingan awal.
Jika volumenya terlalu rendah, putar tombol “F” ke kanan secara berlahan.
Suara mungkin terdistorsi sesuai posisi tombol gain.

MESIN KARAOKE

54

Cara membuat koneksi ke main amplifier 2 kanal

Mesin Karaoke

TEF-10 (Belakang)

amplifier 2 kanal

amplifier 2 kanal

SPEAKER OUT

SPEAKER OUT

Speaker 2 Right Speaker 2 Left

Speaker 1 Right Speaker 1 Left

PERHATIAN Ketika membuat koneksi ke mesin karaoke yang support 4 kanal,

harap ubah modenya menjadi mode 2 kanal dalam konfigurasi mesin karaoke.

Setinglah “Music Gain Switch” sebesar “0 dB” pada awalnya.
Jika gain masukan (input audio terlalu rendah,
setinglah “Music Gain Switch” sebesar “+6 dB”.
Tetapi jika gain masukan audio terlalu keras,
setinglah “Music Gain Switch” sebesar “-6 dB”.

M

IC REC INPUT

MIC SCORE

REC OUTPUT

INDONESIA

K
E
S
E
L
A
M
A

T
A
N

K
O
N
E
K
S

I

L
A

I

N

­L
A

I

N

55

Cara membuat koneksi ke main amplifier 2 kanal

D

PERHATIAN Ketika membuat koneksi ke mesin karaoke yang support 4 kanal,

harap ubah modenya menjadi mode 2 kanal dalam konfigurasi mesin karaoke.

Aturlah secukupnya tombol gain bila menggunakan banyak mikrofon.
Suara mikrofon mungkin terdistorsi saat posisi tombol gain pada arah
jarum jam 10-12 untuk tombol gain yang direkomendasikan pada saat permulaan.

Setinglah tombol ke tengah pada saat permulaan seperti terlihat pada gambar di atas.

Setinglah tombol gain “MUSIC” dan “MIC” ke maksimal(arah jarum jam 5)
pada saat permulaan.

Aturlah tombol gain secukupnya.

A.

B.

C.

D.

MESIN KARAOKE

Amplifier 2 kanal

56

Spesifikasi TEF-10

Masukan analog

Keluaran analog
Keluaran rekaman
Pengolahan DSP
Frekuensi sampling
Tipe EQ

Efek
Music SNR
Mic SNR
THD + N
Respon frekuensi(Bypass)
Suplai Daya
Konsumsi daya
Dimensi (W x H x D)mm

MIC × 2,
RCA L/R (MUSIC INPUT)
RCA : OUT 1 L/R, OUT 2 L/R
Mic Direct Out mono × 1
Dream SAM3308
24bit / 48kHz
Mic : 4 Band EQ
Music : 4 Band EQ
Reverb, Echo, Feedback Canceller
85dBA
75dBA

0.05%
20Hz ~ 20kHz (±1dB)
Switching Power Supply (110V~240V, 50-60Hz)

5.5W
420mm × 65mm × 150mm

INDONESIA

K
E
S
E
L
A
M
A

T
A
N

K
O
N

E

K

S

I

57

L
A

I

N

­L
A

I

N

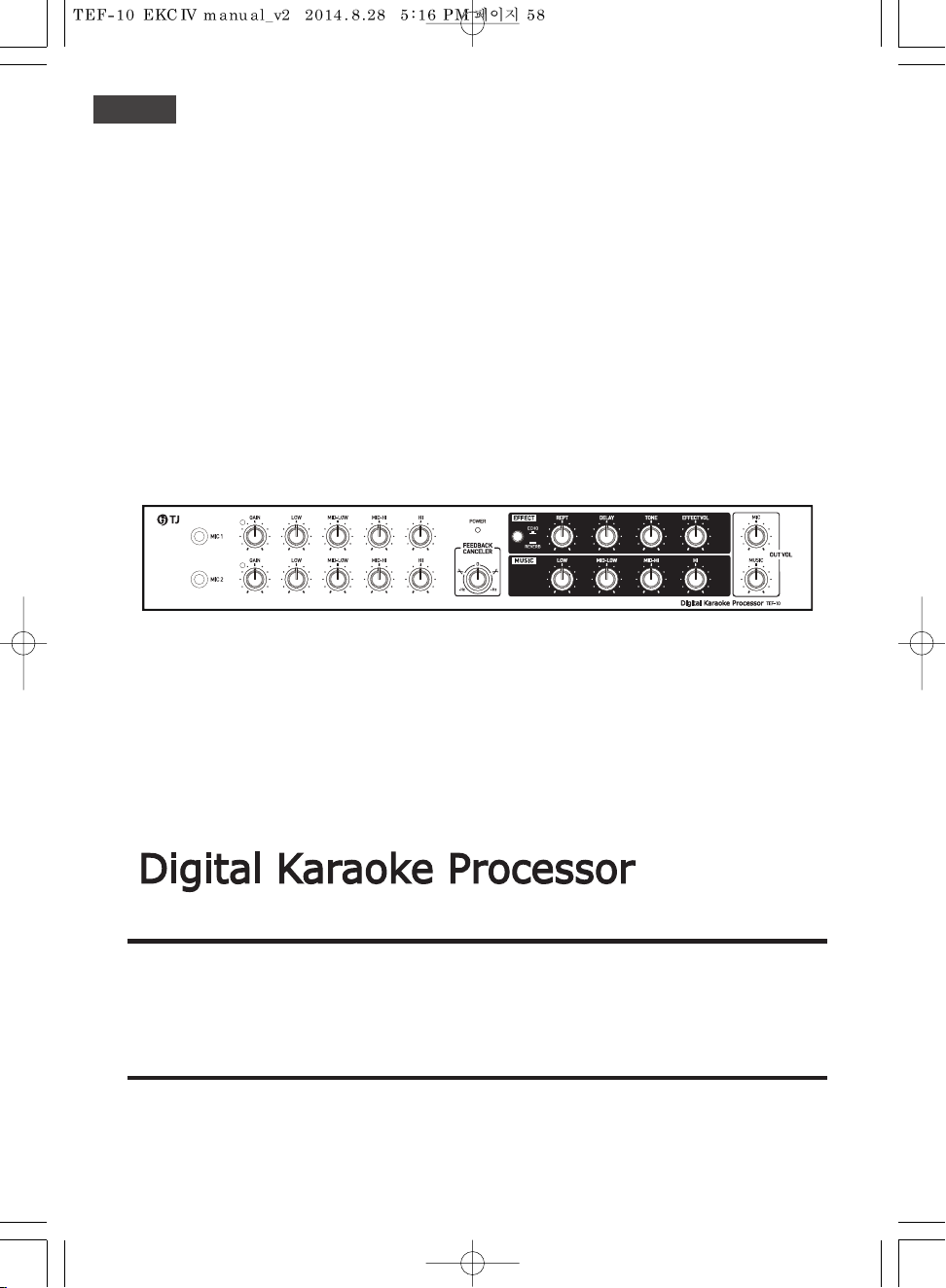

TEF-10 Hướng Dẫn Sử Dụng

- Bảo đảm đọc hướng dẫn an toàn trước khi sử dụng.

- Đọc kỹ hướng dẫn sử dụng để tối ưu hóa hiệu năng của thiết bị.

- Giữ lại sách hướng dẫn sử dụng để tham khảo sau này.

TIẾNG VIỆT

1. Đừng sử dụng thiết bị này gần nguồn chứa nước.

2. Chỉ lau chùi bằng khăn khô.

3. Không bít các mặt thông gió. Lắp đặt theo theo hướng dẫn của nhà sản xuất.

4. Không lắp đặt thiết bị gần các nguồn sinh nhiệt như lò sưởi, lỗ thông nhiệt, bếp lò,
hoặc các thiết bị sinh nhiệt khác (kể cả ampli).

5. Rút phích cắm khỏi nguồn khi có sấm sét hoặc khi không sử dụng thiết bị trong thời gian dài.

6. Liên hệ sửa chữa thiết bị ở các điểm dịch vụ đạt tiêu chuẩn. Nên sửa chữa khi thiết bị
có bất kỳ hư hỏng nào như dây nguồn hoặc phích cắm bị hư, chất lỏng hoặc vật lạ rơi
vào thiết bị, thiết bị dính nước mưa hoặc bị nhiễm ẩm, thiết bị không hoạt động bình

thường hoặc bị rơi.

7. CẢNH BÁO: ĐỂ GIẢM THIỂU NGUY CƠ CHÁY NỔ HOẶC ĐIỆN GIẬT,
KHÔNG ĐƯỢC ĐỂ SẢN PHẨM DÍNH NƯỚC MƯA HOẶC Ở NƠI ẨM ƯỚT.

8. KHÔNG ĐỂ THIẾT BỊ NÀY BỊ DÍNH NƯỚC VÀ BẢO ĐẢM KHÔNG ĐẶT CÁC VẬT
DỤNG CHỨA CHẤT LỎNG NHƯ BÌNH HOA TRÊN THIẾT BỊ.

ĐỂ TRÁNH NGUY CƠ ĐIỆN GIẬT, KHÔNG NÊN TỰ Ý THÁO VỎ TRÊN VÀ VỎ DƯỚI
CỦA MÁY.
KHÔNG NÊN TỰ Ý SỬA CHỮA CÁC BỘ PHẬN BÊN TRONG THIẾT BỊ.
LIÊN HỆ SỬA CHỮA Ở CÁC ĐIỂM DỊCH VỤ ĐẠT TIÊU CHUẨN.

Hướng dẫn an toàn

59

Hướng dẫn an toàn

LƯU Ý CÁC KÝ HIỆU SAU:

Phụ kiện kèm theo sản phẩm

Sách hướng dẫn sử dụng Tấm cố định vào kệ/giá (rack ear)

Dây audio Đầu nối chuyển đầu cắm RCA thành đầu cắm ¼

Dùng khi kết nối với mixer ngoài.

Hình mũi tên tia chớp trong tam giác được sử dụng để cảnh báo người dùng các nguy cơ điện
giật.

Hình dấu chấm than trong tam giác được sử dụng để cảnh báo người dùng các hoạt động quan
trọng và các hướng dẫn bảo trì, sửa chữa.

Thiết bị này được thiết kế và kiểm định dưới điều kiện độ cao 2000 mét so với mực nước biển
và chỉ có thể sử dụng ở những nơi có độ cao dưới độ cao 2000 mét so với mực nước biển.
Sử dụng thiết bị này ở độ cao trên 2000 mét so với mực nước biển sẽ gây ra các nguy cơ cao đến
vấn đề an toàn.

60

Mô tả và tổng quan về thiết bị (mặt trước)

1 2 3 5

46

8

9

7

MIC 1, 2 INPUT

Chỉnh input gain của MIC 1, 2

Chỉnh âm thanh ở quãng thấp (300Hz) của MIC

Chỉnh âm thanh ở quãng thấp-trung (3kHz) của MIC

Chỉnh âm thanh ở quãng trung-cao (10kHz) của MIC

Chỉnh âm thanh ở quãng cao (15kHz)của MIC

giảm thiểu tiếng hú của mic

- Chế độ Echo

- Chế độ Reverb

Chỉnh tần suất lặp lại của echo

Chỉnh thời gian kéo dài của echo

Chỉnh tiếng(tone) của echo

Chỉnh âm thanh ở quãng thấp (80Hz) của âm thanh vào (input)

Chỉnh âm thanh ở quãng thấp- trung (400Hz) của âm thanh vào (input)

Chỉnh âm thanh ở quãng trung-cao(2.5kHz) của âm thanh vào (input)

Chỉnh âm thanh ở quãng cao(12kHz) của âm thanh vào (input)

Chỉnh âm lượng các hiệu ứng âm thanh (effect sound)

Chỉnh âm lượng của MIC

Chỉnh âm lượng của âm thanh vào (input)

1. MIC INPUT

2. MIC GAIN

3. MIC 4Band EQ

4. FEEDBACK CANCEL

5. EFFECT

6. MUSIC

7. EFFECT VOL

8. MIC VOL

9. MUSIC VOL

LOW

MID-LOW

MID-HI

HI

SELECT

REPT

DELAY

TONE

LOW

MID-LOW

MID-HI

HI

61

Mô tả và tổng quan về thiết bị (mặt sau)

3 485 6 721

Công tắc nguồn

Dây AC

Chỉ dành cho đầu karaoke của TJ media ở thị trường Hàn Quốc

Cổng MIC output trực tiếp để thu âm và tính điểm

Cổng cắm Output 2

Cổng cắm Output 1

Cổng cắm dây âm thanh vào (input)
từ đầu karaoke hoặc các thiết bị phụ trợ

Thanh gạt chỉnh Gain của đầu karaoke hoặc các thiết bị phụ trợ

1. POWER

2. AC CORD

3. RS-232

4. MIC SCORE /
REC OUT

5. OUTPUT 2

6. OUTPUT 1

7. MUSIC INPUT

8. MUSIC INPUT GAIN

62

Cách kết nối với ampli powered mixer 2 kênh

Đ

ầu karaoke

Mặt sau của TEF-10

Speaker Right Speaker Left

Đầu tiên thiết lập "thanh gạt chỉnh Gain" về "0dB".
Nếu gain âm thanh vào quá nhỏ, thì chỉnh sang "+6dB".
Nếu gain âm thanh vào quá lớn, thì chỉnh sang "-6dB".

C

hú ý Khi kết nối với đầu karaoke có hỗ trợ 4 kênh, vui lòng chuyển sang chế độ 2 kênh trong phần

thiết lập cài đặt của đầu karaoke.

M

IC REC INPUT

AMPLIFIER INPUT

MIC SCORE

REC OUTPUT

63

Cách kết nối với ampli powered mixer 2 kênh

S

IGNALSIGNAL

S

IGNALSIGNAL

STEREO2 CHANNEL ECHO MIXING POWER AMPLIFIER

T

A-450

A. Chỉnh nút chỉnh Gain vừa đủ trong trường hợp sử dụng nhiều Mic.
Âm thanh của Mic có thể bị méo nhiễu tuỳ theo vị trí thiết lập của nút chỉnh Gain.
Nên chỉnh nút chỉnh Gain ban đầu theo hướng 10 ~ 12 giờ.

B. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

C. Ban đầu điều chỉnh nút "MUSIC" và nút "MIC" lên mức tối đa (hướng 5 giờ).

D

(MUSIC VOLUME). Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

E

(MUSIC EQ). Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

F

(MASTER VOLUME). Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

G

(MASTER EQ). Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

Vui lòng làm theo các hướng dẫn ở trên cho lần cài đặt đầu tiên.
Nếu âm lượng quá nhỏ, chỉnh nút “F” sang phải từ từ.
Âm thanh có thể bị méo nhiễu tuỳ theo vị trí của nút chỉnh Gain.

Đầu karaoke

64

Cách kết nối với ampli powered mixer 2 kênh

CD & VOD SYSTEM

Vui lòng làm theo các hướng dẫn ở trên cho lần cài đặt đầu tiên.
Nếu âm lượng quá nhỏ, chỉnh nút “F” sang phải từ từ.
Âm thanh có thể bị méo nhiễu tuỳ theo vị trí của nút chỉnh Gain.

A. Chỉnh nút chỉnh Gain vừa đủ trong trường hợp sử dụng nhiều Mic.
Âm thanh của Mic có thể bị méo nhiễu tuỳ theo vị trí thiết lập của nút chỉnh Gain.
Nên chỉnh nút chỉnh Gain ban đầu theo hướng 10 ~ 12 giờ.

B. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

C. Ban đầu điều chỉnh nút "MUSIC" và nút "MIC" lên mức tối đa (hướng 5 giờ).

D

(MUSIC VOLUME)

. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

E

(MUSIC EQ)

. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

F

(MASTER VOLUME)

. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

G

(MASTER EQ)

. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

S

IGNALSIGNAL

S

IGNALSIGNAL

STEREO2 CHANNEL ECHO MIXING POWER AMPLIFIER

T

A-450

65

Cách kết nối với ampli powered mixer 4 kênh

Đ

ầu karaoke

Mặt sau của TEF-10

Đầu tiên thiết lập "thanh gạt chỉnh Gain" về "0dB".
Nếu gain âm thanh vào quá nhỏ, thì chỉnh sang "+6dB".
Nếu gain âm thanh vào quá lớn, thì chỉnh sang "-6dB".

C

hú ý Khi kết nối với đầu karaoke có hỗ trợ 4 kênh, vui lòng chuyển sang chế độ 2 kênh trong phần

thiết lập cài đặt của đầu karaoke.

Speaker 2 Right Speaker 2 Left

Speaker 1 Right Speaker 1 Left

M

IC REC INPUT

AMPLIFIER INPUT 2 AMPLIFIER INPUT 1

MIC SCORE

REC OUTPUT

66

Cách kết nối với ampli powered mixer 4 kênh

MUSIC
FRONT

ECHO

MIC 2/4

MIC 1/3

MUSIC

REAR

SIGNALSIGNAL

SIGNALSIGNAL

P

ROFESSIONAL ECHO DSP

M

ULTI 4CHANNELSTEREO MIXING AMPLIFIER

TA-550

POWER

POWERPOWER

SIGNALSIGNAL

F

L FR RL RR

F

ADERFADER

F5F5 5R5R

F

ADERFADER

F5F5 5R5R

F

ADERFADER

F5F5 5R5R

FADERFADER MID-LOWMID-LOW MID-HIMID-HI

F5F5 5R5R

FADERFADER LOWLOW

LOWLOW

LOWLOW

LOWLOW

LOWLOW

MID-LOWMID-LOW MID-HIMID-HI

F5F5 5R5R

L

OWLOW

L

OWLOW

MASTER

FRONT

MASTER

REAR

Vui lòng làm theo các hướng dẫn ở trên cho lần cài đặt đầu tiên.
Nếu âm lượng quá nhỏ, chỉnh nút “F” sang phải từ từ.
Âm thanh có thể bị méo nhiễu tuỳ theo vị trí của nút chỉnh Gain.

A. Chỉnh nút chỉnh Gain vừa đủ trong trường hợp sử dụng nhiều Mic.
Âm thanh của Mic có thể bị méo nhiễu tuỳ theo vị trí thiết lập của nút chỉnh Gain.
Nên chỉnh nút chỉnh Gain ban đầu theo hướng 10 ~ 12 giờ.

B. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

C. Ban đầu điều chỉnh nút "MUSIC" và nút "MIC" lên mức tối đa (hướng 5 giờ).

D

(MUSIC VOLUME)

. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

E

(MUSIC EQ)

. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

F

(MASTER VOLUME)

. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

G

(MASTER EQ)

. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

Đầu karaoke

67

Cách kết nối với ampli main 2 kênh

Đ

ầu karaoke

Mặt sau của TEF-10

SPEAKER OUT

SPEAKER OUT

Speaker 2 Right

Đầu tiên thiết lập "thanh gạt chỉnh Gain" về "0dB".
Nếu gain âm thanh vào quá nhỏ, thì chỉnh sang "+6dB".
Nếu gain âm thanh vào quá lớn, thì chỉnh sang "-6dB".

Speaker 2 Left

Speaker 1 Right Speaker 1 Left

Chú ý Khi kết nối với đầu karaoke có hỗ trợ 4 kênh, vui lòng chuyển sang chế độ 2 kênh trong phần
thiết lập cài đặt của đầu karaoke.

MIC REC INPUT

MIC SCORE

REC OUTPUT

68

Cách kết nối với ampli main 2 kênh

D

Xin chỉnh nút Gain vừa đủ.

Đầu karaoke

A. Chỉnh nút chỉnh Gain vừa đủ trong trường hợp sử dụng nhiều Mic.

Âm thanh của Mic có thể bị méo nhiễu tuỳ theo vị trí thiết lập của nút chỉnh Gain.
Nên chỉnh nút chỉnh Gain ban đầu theo hướng 10 ~ 12 giờ.

B. Ban đầu điều chỉnh nút này về vị trí chính giữa như hình trên.

C. Ban đầu điều chỉnh nút "MUSIC" và nút "MIC" lên mức tối đa (hướng 5 giờ).

D.

Chú ý Khi kết nối với đầu karaoke có hỗ trợ 4 kênh, vui lòng chuyển sang chế độ 2 kênh trong phần

thiết lập cài đặt của đầu karaoke.

69

Thông số kỹ thuật của TEF-10

Analog input

Analog output
Record output
DSP processing
Sampling frequency
EQ type

Effects
Music SNR
Mic SNR
THD + N
Frequency response (Bypass)
Power supply
Power consumption
Dimensions (W x H x D)mm

MIC × 2,

RCA L/R (MUSIC INPUT)

RCA : OUT 1 L/R, OUT 2 L/R

Mic direct out mono × 1

Dream SAM3308

24bit / 48kHz

Mic : 4 Band EQ

Music : 4 Band EQ

Reverb, Echo, Feedback canceller

85dBA

75dBA

0.05%

20Hz ~ 20kHz (±1dB)

Switching power supply (220V~, 50-60Hz)

5.5W

420mm × 65mm × 150mm

70
