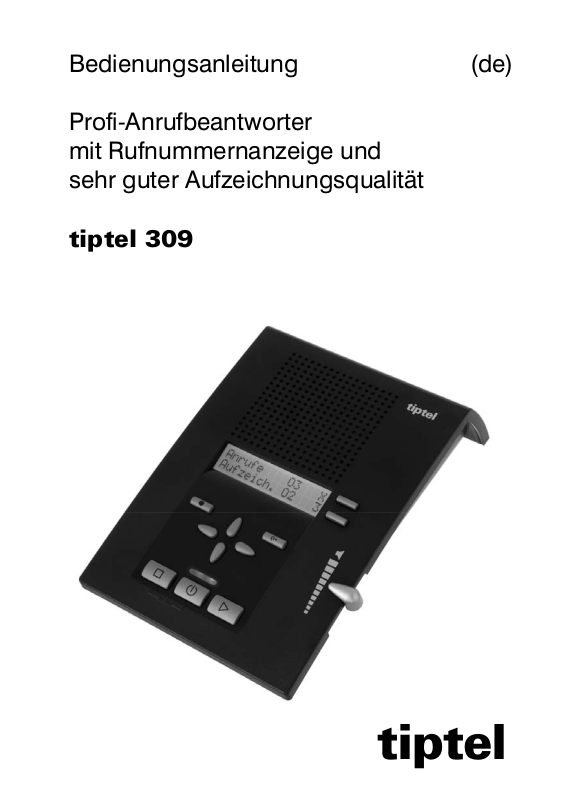

Page 1
Bedienungsanleitung (de)
Profi-Anrufbeantworter
mit Rufnummernanzeige und
sehr guter Aufzeichnungsqualität
tiptel 309
tiptel
Page 2
Page 3
Inhalt
Inhalt
Inhalt .......................................................................................... 3
Sicherheitshinweise ................................................................. 5
Bedienungselemente ................................................................ 6
Tastenbelegung ........................................................................ 7
Inbetriebnahme ......................................................................... 9
Lieferumfang ......................................................................... 9
Aufstellen .............................................................................. 9
Anschließen .......................................................................... 9
Ansagen .................................................................................... 12
Allgemeines .......................................................................... 12
Ansagebeispiele ................................................................... 12
Ansagen aufsprechen ........................................................... 13
Kontrolle der Ansagen .......................................................... 14
Ansagen löschen .................................................................. 14
Ein- und Ausschalten ................................................................ 15
Wiedergabe und Löschen der Aufzeichnungen ...................... 17
Wiedergabe neuer Aufzeichnungen ..................................... 17
Wiedergabe aller Aufzeichnungen ....................................... 17
Wiedergabe bestimmter Aufzeichnungen ............................ 18
Wiederholung ....................................................................... 18
Unterbrechen der Wiedergabe ............................................. 18
Suchen (Skip) ....................................................................... 19
Löschen einzelner Aufzeichnungen ..................................... 19
Löschen aller Aufzeichnungen ............................................. 19
Personal-Info (Diktat) ............................................................ 20
Anrufliste ................................................................................... 21
Allgemeines .......................................................................... 21
Anrufliste durchsuchen ......................................................... 21
Messagefunktion ...................................................................... 22
Fernbedienung .......................................................................... 23
Durchführen der Fernbedienung .......................................... 23
Funktionen der Fernbedienung ............................................ 24
Ferneinschalten des Gerätes ................................................ 26
3
Page 4
Inhalt
Einstellungen ............................................................................ 27
Einstellmöglichkeiten (Funktionen) ...................................... 27
Einstellmenü ......................................................................... 28
Anhang ...................................................................................... 30
Service .................................................................................. 30
Gewährleistung ..................................................................... 31
CE-Zeichen ........................................................................... 33
Umweltverträglichkeit ........................................................... 33
Hilfe bei Problemen .............................................................. 33
Auslieferzustand ................................................................... 35
Technische Daten ................................................................. 36
Stichwortverzeichnis ................................................................ 37
4
Page 5
Sicherheitshinweise
Sicherheitshinweise
Beachten Sie beim Aufstellen, Anschließen und Bedienen des tiptel
309 unbedingt die folgenden Hinweise:
• Schließen Sie die Anschlusskabel nur an den dafür vorgesehenen
Dosen an.
• Verlegen Sie die Anschlusskabel unfallsicher. Angeschlossene
Kabel dürfen nicht übermäßig mechanisch beansprucht werden.
• Stellen Sie das Gerät entfernt von elektrischen Störquellen auf.
• Schließen Sie nur Zubehör an, das für dieses Gerät zugelassen
ist.
• Das Gerät niemals selbst öffnen. Die Steckkontakte nicht mit spit-
zen oder metallischen Gegenständen berühren.
• Reinigen Sie den tiptel 309 nur mit einem weichen, feuchten
Tuch. Keine Chemikalien oder Scheuermittel verwenden.
• Schützen Sie das Gerät vor Nässe, Staub, Flüssigkeiten und
Dämpfen.
• Verwenden Sie das Gerät nicht an Orten mit direkter Sonnenein-
strahlung.
• Benutzen Sie das Gerät nicht in explosionsgefährdeten Berei-
chen.
• Nur das original Steckernetzteil und das original Telefonan-
schlusskabel verwenden.
• Die verwendete Steckdose muss sich in der Nähe dieses Gerätes
befinden und leicht zugänglich sein.
5
Page 6
Tastenbelegung
Bedienungselemente
6
Page 7
Tastenbelegung
t
Wiedergabe: Startet die Wiedergabe der neuen, noch nicht
abgehörten Aufzeichnungen. Ermöglicht, während der
Wiedergabe gedrückt, die Wiederholung der letzten 3 gehörten
Sekunden.
Wiedergabe 2 Sek. gedrückt: Startet die Wiedergabe aller
Aufzeichnungen. Die Wiedergabe beginnt bei der ältesten und
endet bei der neuesten Aufzeichnung.
Stopp: Beendet eine laufende Funktion, dient zum Abschließen
von Einstellungen.
Ein/Aus: Schaltet die Funktionen des Anrufbeantworters ein
oder aus.
Ansage: Kurz gedrückt, startet die Wiedergabe der aktuellen
Ansage. Drücken und halten startet die Aufnahme der aktuell
eingestellten Ansage.
2Sek.
Tastenbelegung
Aufnahme: Startet die Aufnahme einer Personal-Info (Diktat).
Steuertaste (aufwärts): Öffnet die Aufzeichnungsliste, dient
zur Navigation und Einstellung im Einstellmenü.
Steuertasten (abwärts): Öffnet die Anrufliste, dient zur Naviga-
ion und Einstellung im Einstellmenü
Steuertaste (links): Bewegt die Schreibmarke nach links.
Wiederholt, während der Wiedergabe gedrückt, die aktuelle
Aufzeichnung. Springt zur vorherigen Aufzeichnung wenn
zweimal kurz hintereinander gedrückt.
Steuertaste (rechts): Bewegt die Schreibmarke nach rechts.
Springt während der Wiedergabe gedrückt, zur nächsten
Aufzeichnung.
7
Page 8
und
Tastenbelegung
Auswahltaste: Zum Auswählen von Eingabefeldern und
Funktionen, die in der Anzeige neben der entsprechenden
Taste erscheinen.
Stopp und Ein/Aus gleichzeitig gedrückt: Öffnet das
Einstellmenü.
8
Page 9
Inbetriebnahme
Inbetriebnahme
Lieferumfang
In der Verpackung Ihres tiptel 309 sind enthalten:
• tiptel 309
• Anschlusskabel
• Adapter (nicht in allen Ländern)
• Steckernetzteil 5V / 1A / DC
• Bedienungsanleitung
Aufstellen
Ihr tiptel 309 wurde für normale Gebrauchsbedingungen gefertigt.
Lösungsmittel in Möbellacken, Pflegeöle und Lackpflegemittel können die Gerätefüße anlösen. Die so veränderten Gerätefüße können
dann Spuren auf den Möbeln hinterlassen.
Verwenden Sie daher, besonders bei neuen oder frisch behandelten
Möbeln, eine rutschfeste Unterlage.
Anschließen
Bevor Sie Ihr tiptel 309 in Betrieb nehmen können, müssen Sie alle
notwendigen Kabel anbringen. Das Gerät bietet hierzu zwei verschiedene Anschlussmöglichkeiten, je nachdem ob Sie eine Anschlussdose mit mehreren oder nur einem Steckplatz vorfinden.
Nach dem ersten Einschalten des Gerätes erscheint eine
Sprachauswahl. Drücken Sie die Auswahltaste neben der Sprache so oft, bis Ihre Sprache erscheint. Schließen Sie die Einstellung mit Stopp ab.
Anschlussdose mit mehreren Steckplätzen
1 Vorhandenes Telefon in die Anschlussdose (Steckplatz F) ste-
cken.
9
Page 10
Inbetriebnahme
2 Steckernetzteil mit dem kleinen Stecker in Buchse „POWER“
einstecken und das Steckernetzteil in eine 230V-Steckdose stecken.
3 TAE-Adapter auf ein freies Ende des Anschlusskabels stecken.
4 Das zweite freie Ende des Anschlusskabels in Buchse „LINE“
und den TAE-Adapter in die Anschlussdose (Steckplatz N) stecken.
In Österreich entspricht der Steckplatz F dem Symbol und
der Steckplatz N dem Symbol . Verwenden Sie an Stelle des
TAE-Adapters den beiliegenden TST-Adapter.
In der Schweiz sollte eine T+T83 A12 Anschlussdose verwen-
det werden, in die das beiliegende T+T-Anschlusskabel gesteckt wird. Verwenden Sie ggf. einen Adapter A6 auf A12.
10
Page 11
Inbetriebnahme
Anschlussdose mit nur einem Steckplatz
1 Steckernetzteil mit dem kleinen Stecker in Buchse „POWER“
einstecken und das Steckernetzteil in eine 230V-Steckdose stecken.
2 Das vorhandene Telefonkabel am Telefon abziehen und den
freigewordenen Stecker in Buchse „LINE“ stecken.
3 Das mitgelieferte Anschlusskabel mit dem einen Stecker ins Te-
lefon und mit dem anderen in Buchse „TEL“ stecken.
Für diese Anschlussmöglichkeit wird vorausgesetzt, dass die
Anschlüsse des Telefons auf dem mittleren Anschlusspaar des
Telefonkabels liegen. Dies ist der Fall wenn das Telefon die
Vorschriften TBR21 oder ETSI ES 203 021 erfüllt. Falls auf Ihrer
Telefondose die Kontakte Erde und Wecker benutzt werden,
verwenden Sie ausschließlich ein zweiadriges Telefonkabel.
11
Page 12
Ansagen
Ansagen
Allgemeines
Ihr tiptel 309 verfügt über zwei individuelle Ansagen (Ansage 1 u. 2)
und eine fest eingebaute interne Ansage (Ansage 3). Die Ansagen
können über die untere Auswahltaste umgeschaltet werden. Ansage
3 lässt sich nicht individuell verändern. Eine Ansage kann zwischen
2 Sekunden und 3 Minuten lang sein.
Es wird zwischen zwei Ansagearten unterschieden: Ansagen mit
und ohne Aufnahmemöglichkeit. Bei einer Ansage mit Aufnahmemöglichkeit kann der Anrufer nach der Ansage eine Nachricht hinterlassen. Bei einer Ansage ohne Aufnahmemöglichkeit (Nur-Ansage)
wird der Anrufer nur informiert, ohne eine Nachricht hinterlassen zu
können.
Ansagebeispiele
Ansage mit Aufnahmemöglichkeit
Guten Tag, hier ist der Anschluss von Manfred Müller aus .... Ich bin
zur Zeit im Außendienst unterwegs und werde ab ca. ... Uhr wieder
im Büro sein. Sie können mich zwischen ... Uhr und ... Uhr auch unter der Rufnummer ... persönlich erreichen. Oder hinterlassen Sie
einfach Ihren Namen und Ihre Rufnummer. Ich rufe zurück. Bitte
sprechen Sie nach dem Signalton.
Ansage ohne Aufnahmemöglichkeit (Nur-Ansage)
Guten Tag, hier spricht Willi Lohmann, Verkaufsrepräsentant der
Firma ... in .... Mein Büro ist wegen Krankheit (Betriebsferien usw.)
vorübergehend geschlossen. Rufen Sie bitte meinen Vertreter Herrn
... in ... unter der Rufnummer ... an. Er wird Ihnen weiterhelfen. Danke für Ihren Anruf. Auf Wiederhören.
12
Page 13
Ansagen aufsprechen
t
Ansagen
Mit der unteren Auswahltaste
gewünschte Ansage wählen.
Ansage drücken und festhal-
en.
Die eingestellte Ansage erscheint
unten rechts in der Anzeige.
Warten, Sie hören einen kurzen
Ton, in der Anzeige erscheint
„Aufnahme...“.
Mit dem Aufsprechen beginnen (sprechen Sie aus ca. 15
cm ins Mikrofon).
Zum Unterbrechen der Auf-
nahme Ansage loslassen.
Zum Weiterführen der Auf-
nahme Ansage erneut drü-
Die Anzeige zeigt die Minuten und
Sekunden an, die Sie bereits gesprochen haben.
In der Anzeige erscheint „Mit Aufnahme“ und „Ohne Aufnahme“.
Die Aufnahme geht weiter.
cken und halten.
Zum Abbrechen der Aufnah-
me Stopp drücken.
Mit der Auswahltaste neben
der entsprechenden Zeile
auswählen, ob die Ansage
mit oder ohne anschließende
Aufnahmemöglichkeit sein
soll.
Die Aufnahme wird verworfen.
Die Aufnahme ist beendet und die
Ansage wird zur Kontrolle wiedergegeben. Bei einer Ansage mit
Aufnahmemöglichkeit hören Sie
am Ende einen Signalton. Bei einer Ansage ohne Aufnahmemöglichkeit hören Sie am Ende zwei
Signaltöne.
13
Page 14
Ansagen
Besprechen Sie Ansage 2 als Ansage ohne Aufnahmemöglich-
keit (Nur-Ansage), so schaltet Ihr tiptel 309 bei erschöpftem
Aufnahmespeicher automatisch auf diese Ansage um.
Kontrolle der Ansagen
Mit der unteren Auswahltaste
gewünschte Ansage wählen.
Ansage kurz drücken. Die Ansage wird wiedergegeben.
Die Lautstärke kann mit dem
Lautstärkeregler eingestellt
werden.
Ansagen löschen
Während der Wiedergabe die
Auswahltaste neben dem
Löschsymbol drücken.
Die eingestellte Ansage erscheint
unten rechts in der Anzeige.
In der Anzeige erscheint „Wiedergabe“, die Zeit die Sie bereits abgehört haben sowie die laufende
Nummer der Ansage.
Die laufende Ansage wird gelöscht.
14
Page 15
Ein- und Ausschalten
t
Ein- und Ausschalten
Achten Sie darauf, dass genügend Aufnahmespeicher zur Ver-
fügung steht. Löschen Sie gegebenenfalls einzelne oder alle
Aufzeichnungen.
Mit der unteren Auswahltaste
gewünschte Ansage wählen.
Zum Einschalten: Ein/Aus
drücken.
Die eingestellte Ansage erscheint
unten rechts in der Anzeige.
Die LED leuchtet auf. Bei einer
Ansage „ohne Aufnahmemöglichkeit“ erscheinen für die Anzahl
der Aufzeichnungen zwei Striche.
Während der Beantwortung von
Anrufen blinkt die Zahl der Anrufe.
Wenn während eines Anrufes die
Rufnummer des Anrufers über-
ragen wird, wechselt die Anzeige
und die Rufnummer wird angezeigt.
Die Lautstärke kann mit dem
Lautstärkeregler eingestellt
werden.
Eingehende Nachrichten können
mitgehört werden. Das Gespräch
kann jederzeit durch Abheben des
Telefonhörers auch persönlich
übernommen werden. Liegen
neue Nachrichten vor, blinkt die
LED.
Zum Ausschalten: Ein/Aus
erneut drücken.
Es werden keine weiteren Anrufe
beantwortet. In der Anzeige erscheint der Grundzustand. Solange aufgezeichnete Nachrichten
nicht abgehört wurden, blinkt die
LED.
15
Page 16
Ein- und Ausschalten
Bei erschöpftem Aufnahmespeicher schaltet Ihr tiptel 309 auto-
matisch auf Ansage 2 um, falls diese eine Ansage ohne Aufnahmemöglichkeit (Nur-Ansage) ist. Andernfalls schaltet sich
das Gerät automatisch aus und beantwortet keine weiteren Anrufe.
16
Page 17
Wiedergabe und Löschen der Aufzeichnungen
Wiedergabe und Löschen der Aufzeichnungen
Wiedergabe neuer Aufzeichnungen
Wiedergabe drücken. Die Wiedergabe der neuen, noch
nicht abgehörten Aufzeichnungen
beginnt. In der Anzeige erscheint
die laufende Nummer der Aufzeichnung, sowie die Rufnummer
des Anrufers. Am Ende einer Aufzeichnung hören Sie jeweils das
Datum und die Uhrzeit des Anrufs.
Die Lautstärke kann mit dem
Schieberegler eingestellt
werden.
Wiedergabe aller Aufzeichnungen
Wiedergabe für 2 Sekunden
drücken.
2s
17
Die Wiedergabe beginnt bei der
ersten Aufzeichnung.
Page 18
Wiedergabe und Löschen der Aufzeichnungen
Wiedergabe bestimmter Aufzeichnungen
Steuertaste (aufwärts) drücken.
Die Aufzeichnungsliste wird geöffnet.
Mit den Steuertasten (aufwärts/abwärts) Aufzeichnung
suchen, die wiedergegeben
werden soll.
Zum Wiedergeben der ausgewählten Aufzeichnung:
Wiedergabe drücken.
Sie können die Aufzeichnungsliste auch über das Menü öffnen.
Die Wiedergabe beginnt.
Wiederholung
Wiedergabe während der
Wiedergabe drücken.
Die letzten 3 Sekunden werden
wiederholt.
Unterbrechen der Wiedergabe
Stopp drücken. Die Wiedergabe wird unterbro-
chen.
Wiedergabe drücken. Die Wiedergabe wird fortgesetzt.
18
Page 19
Wiedergabe und Löschen der Aufzeichnungen
Suchen (Skip)
während der Wiedergabe
drücken.
Löschen einzelner Aufzeichnungen
Steuertasten links/rechts
Während der Wiedergabe
Auswahltaste neben dem
Löschsymbol drücken.
Löschen aller Aufzeichnungen
Stopp drücken. Die Anzeige zeigt den Grund- oder
Auswahltaste neben dem
Löschsymbol für 2 Sekunden
2s
drücken.
Die momentan gehörte Aufzeichnung wird wiederholt bzw. übersprungen.
Die laufende Aufzeichnung wird
gelöscht. Alle nachfolgenden Aufzeichnungen werden automatisch
neu nummeriert und rücken um
eine Stelle auf.
Ein-Zustand.
Alle Aufzeichnungen werden gelöscht.
19
Page 20
Personal-Info (Diktat)
Personal-Info (Diktat)
Persönliche Informationen können über das eingebaute Mikrofon
aufgezeichnet werden. Eine Aufzeichnung muss min. 2 Sekunden
lang sein.
Aufnahme drücken. Warten, Sie hören einen kurzen
Ton, in der Anzeige erscheint
„Aufnahme“.
Mit dem Diktieren beginnen
(sprechen Sie aus ca. 15 cm
ins Mikrofon).
Zum Beenden der Aufnahme
Stopp drücken.
Die Anzeige zeigt die Minuten und
Sekunden an , die Sie bereits gesprochen haben.
Die Aufnahme ist beendet. Die
LED blinkt, um eine neue Nachricht zu signalisieren. War vorher
das Gerät im Ein-Zustand, wird
der Aufzeichnungszähler um eins
erhöht.
Sie können Ihre Personal-Info auch im Ein-Zustand aufspre-
chen. Andere Personen können diese dann mit dem Fernabfragecode abrufen.
20
Page 21
Anrufliste
Anrufliste
Allgemeines
In der Anrufliste werden die letzten 30 eingegangenen Anrufe mit
Wochentag und Uhrzeit gespeichert. Wenn während eines Anrufes
die Telefonnummer des Anrufers übertragen wurde, wird diese noch
zusätzlich angezeigt. Einzelne Einträge oder die gesamte Liste lassen sich löschen.
Anrufliste durchsuchen
2s
Steuertaste (abwärts) drücken.
Mit den Steuertasten (aufwärts/abwärts) kann die gesamte Liste durchsucht werden.
Zum Löschen eines Eintrags
Auswahltaste neben dem
Löschsymbol drücken.
Zum Löschen der gesamten
Anrufliste Auswahltaste neben dem Löschsymbol für 2
Sekunden drücken.
Zum Verlassen der Liste
Stopp drücken.
Die Anzeige zeigt den neusten
Eintrag aus der Anrufliste.
Der Eintrag wird gelöscht.
Die gesamte Anrufliste wird gelöscht.
In der Anzeige erscheint wieder
der Ausgangszustand.
Falls der Name des Anrufers angezeigt wird, können Sie mit der
Auswahltaste neben dem Namen zur Rufnummer umschalten
(und auch wieder zurück).
21
Page 22
Messagefunktion
t
t
Messagefunktion
Die Messagefunktion ermöglicht es einem Anrufer der den
Messagecode kennt, auch dann eine Nachricht zu hinterlassen
wenn Ihr tiptel 309 eine Nur-Ansage ohne Aufnahmemöglichkeit vorspielt. Bei einer Ansage mit Aufnahmemöglichkeit bietet die
Messagefunktion die Möglichkeit die Ansage zu überspringen.
Ihren persönlichen Messagecode können Sie wie unter „Einstellungen“ beschrieben einstellen.
iptel 309 anrufen. Sie hören die Ansage.
Eingabe mit der Sterntaste
Die Ansage stoppt.
beginnen.
Messagecode über die Tas-
atur des Telefons eingeben.
Haben Sie sich vertippt, Ein-
Das Erkennen jeder Ziffer wird mit
Sprachmitteilung bestätigt.
gabe mit der Sterntaste löschen und erneut beginnen.
Zum Übernehmen der Eingabe Rautetaste drücken.
Das Gerät fordert Sie zum
Aufsprechen auf. Wurde ein falscher Code eingegeben, schaltet
Ihr tiptel 309 sofort ab.
Nachricht hinterlassen und
Das Telefon, von dem Sie die Messagefunktion ausführen wol-
anschließend Hörer auflegen.
len, muss auf Tonwahl (MFV) eingestellt sein.
22
Page 23
Fernbedienung
t
Fernbedienung
Sie können Ihr tiptel 309 weltweit über die Zifferntasten eines tonwahlfähigen (MFV) Telefons fernbedienen. Um die Fernbedienung
durchzuführen benötigen Sie Ihren persönlichen Fernabfragecode.
Den Fernabfragecode können Sie wie unter „Einstellungen“ (S. 27)
beschrieben individuell einstellen.
Durchführen der Fernbedienung
iptel 309 anrufen. Sie hören Ihre aktuelle Ansage.
Eingabe mit der Sterntaste
beginnen.
Fernabfragecode über die
Tastatur des Telefons eingeben. Haben Sie sich vertippt,
Eingabe mit der Sterntaste
löschen und erneut beginnen.
Zum Übernehmen der Eingabe Rautetaste drücken.
Gewünschte Funktion durch
Eingabe der entsprechenden
Ziffer starten.
Zum Beenden einer Funktion
Ziffer 8 drücken.
Fernbedienung mit Stern und
Raute nacheinander gedrückt
beenden.
Die Ansage stoppt.
Das Erkennen jeder Ziffer wird mit
Sprachmitteilung bestätigt.
Wurde der richtige Code erkannt
meldet sich Ihr tiptel 309 mit einer Sprachmitteilung. Bei einem
falschen Code trennt das Gerät
die Verbindung.
Sind neue Aufzeichnungen vorhanden startet die Wiedergabe
automatisch.
Die laufende Funktion wird beendet.
Jeweils 180 Sekunden nach der letzten Tasteneingabe fragt Ihr
tiptel 309 mit der Sprachmitteilung „Bitte quittieren“, ob Sie
23
Page 24
Fernbedienung
noch an der Leitung sind. Diese Quittieranforderung müssen
Sie durch Drücken einer beliebigen Taste (z.B. ) innerhalb von
8 Sekunden beantworten, sonst trennt das Gerät die Verbindung.
Funktionen der Fernbedienung
Funktion Wiedergabe der Aufzeichnungen
Wiedergabe aller Aufzeichnungen
Ziffer 3 drücken.
Wiedergabe neuer Aufzeichnungen
Ziffer 2 drücken.
Wiederholung
Ziffer 5 während der Wiedergabe
drücken.
Unterbrechen der Wiedergabe
Ziffer 8 drücken.
Fortsetzen der Wiedergabe
Ziffer 5 drücken.
Suchen (Skip)
Ziffer 4 für zurück bzw. 6 für vor
während der Wiedergabe drücken.
Die Wiedergabe beginnt bei der
ersten Aufzeichnung.
Die Wiedergabe der neuen, noch
nicht abgehörten Aufzeichnungen
beginnt.
Die letzten 3 Sekunden werden
wiederholt.
Die Wiedergabe wird unterbrochen.
Die Wiedergabe wird an der Stelle
fortgesetzt, wo sie unterbrochen
wurde (z.B. nach einer
Quittieranforderung).
Die momentan gehörte Aufzeichnung wird wiederholt bzw. übersprungen.
Löschen der aktuellen Aufzeichnung
Ziffer 7 während der Wiedergabe drücken.
Löschen aller Aufzeichnungen
Ziffer * und 7 nacheinander drücken.
24
Die aktuelle Aufzeichnung wird gelöscht.
Alle Aufzeichnungen werden gelöscht.
Page 25
Fernbedienung
t
Ä
Funktion Wechselsprechen
Raumüberwachung/Raumsprechen
Ziffer 1 drücken.
Ziffer 1 noch mal drücken. Das Gerät schaltet um auf Raum-
Funktion Umschaltvorgänge
Wechseln der Ansagen
Nacheinander Ziffer 7 und ge-
...
wünschte Ansage 1 ... 3 drücken.
Funktion Ändern der Ansagen
...
ndern der Ansagen
Nacheinander Ziffer 9 und gewünschte Ansage 1 ... 2 drücken.
Das Mikrofon schaltet sich ein, Sie
hören was in der Nähe des tiptel
309 passiert.
sprechen. Anwesende Personen
hören Sie aus dem Lautsprecher.
Die gewählte Ansage wird zur Kon-
rolle vorgespielt. Das Gerät meldet
sich beim nächsten Anrufer mit
dieser Ansage.
Ihr tiptel 309 fordert Sie zum
Aufsprechen auf.
Ansage aufsprechen.
Bei einer Ansage mit Aufnahmemöglichkeit: Nach dem
Aufsprechen Ziffer 8 drücken.
Die Ansage wird zur Kontrolle wiedergegeben. Am Ende hören Sie
einen
Signalton.
oder
Bei einer Ansage ohne Aufnahmemöglichkeit (Nur-Ansage):
Nach dem Aufsprechen # drü-
Die Ansage wird zur Kontrolle wiedergegeben. Am Ende hören Sie
zwei
Signaltöne.
cken.
25
Page 26
Fernbedienung
t
Funktion Gerät ausschalten
Ausschalten der Gerätes
Ziffern * und 0 nacheinander
drücken.
Ferneinschalten des Gerätes
iptel 309 anrufen. Nach 50 Sekunden meldet sich
Fernabfragecode über die
Tastatur des Telefons eingeben. Eingabe mit * beginnen
und mit # übernehmen.
Ihr tiptel 309 trennt die Verbindung
und nimmt keine weiteren Anrufe
mehr entgegen.
das Gerät mit einem Signalton.
Die Ansage wird zur Kontrolle
vorgespielt. Das Gerät ist fernbedienbar (z.B. für das Aufsprechen
einer neuen Ansage). Nach dem
Verlassen der Fernbedienung ist
Ihr tiptel 309 eingeschaltet und
nimmt Anrufe entgegen.
26
Page 27
Einstellungen
Einstellungen
Einstellmöglichkeiten (Funktionen)
Aufzeichnungen ........... Öffnet die Aufzeichnungsliste.
Sprache ........................ Deutsch, Englisch, Französisch, Italienisch
oder Niederländisch.
Uhrzeit .......................... Hier können Sie die Uhrzeit neu einstellen.
Datum ........................... Hier kann das Datum neu eingestellt wer-
den (Tag, Monat, Jahr).
Sprechende Uhr ........... Ja oder Nein. Haben Sie „Ja“ gewählt, hö-
ren Sie am Ende jeder Aufzeichnung Datum und Uhrzeit.
Netzuhr ......................... Ja oder Nein. Wenn Ihr Telefonnetz oder
Ihre TK-Anlage die Uhrzeit überträgt, kann
diese in die interne Uhr übernommen
werden (das Jahr wird nicht übertragen
und muss manuell gestellt werden).
Aufnahmelänge ............ 1 bis 5 Minuten oder endlos. Hier können
Sie die Zeit begrenzen, die einem Anrufer
für eine Nachricht zur Verfügung steht.
Mithören ....................... Ja oder Nein. Stellen Sie ein, ob eine lau-
fende Aufzeichnung mitgehört werden
kann oder nicht.
Ruftöne ......................... 1 bis 9 Ruftöne. Die Anzahl Ruftöne (Klin-
gelzeichen) bis zur Beantwortung von Anrufen kann hier eingestellt werden.
Fernabfragecode ......... Der Fernabfragecode ist eine 1- bis 4-
stellige Zahl von 0 bis 9999. Mit dem Code
„ - “ wird die Fernabfrage ausgeschaltet.
27
Page 28
Einstellungen
t
Fernvorabfrage ............ Ja oder Nein. Haben Sie „Ja“ gewählt und
es sind neue Aufzeichnungen vorhanden,
beantwortet Ihr tiptel 309 einen Anruf nach
einem Rufton (unabhängig von der eingestellten Anzahl der Ruftöne). Sind keine
neuen Aufzeichnungen vorhanden, beantwortet das Gerät einen Anruf erst nach
der unter „Ruftöne“ eingestellten Anzahl.
So können Sie schon bevor die Beantwortung startet erkennen, ob neue Aufzeichnungen vorhanden sind und sich eine
Fernabfrage lohnt.
Messagecode ............... Der Messagecode ist eine 1- bis 4-stellige
Zahl von 0 bis 9999. Mit dem Code „ - “
wird die Messagefunktion ausgeschaltet.
Kontrast ......................... Der Kontrast der Anzeige lässt sich in 15
Stufen einstellen.
Grundeinstellung .......... Wenn Sie die Sicherheitsabfrage mit „Ja“
beantworten wird das Gerät in den Auslieferzustand zurückgesetzt. Alle Ansagen
und Einstellungen gehen verloren.
Einstellmenü
Stopp und Ein/Aus gleichzei-
ig drücken.
und
28
In der Anzeige erscheint das Einstellmenü.
Page 29
Einstellungen
Mit den Steuertasten (aufwärts/abwärts) gewünschte
Einstellmöglichkeit suchen.
Auswahltaste neben der Einstellung die Sie verändern
möchten so oft drücken, bis
die gewünschte Einstellung
erscheint.
oder
Bei der Eingabe von Ziffern,
Auswahltaste neben der entsprechenden Zeile drücken.
Mit den Steuertasten (aufwärts/abwärts) Einstellung
verändern.
Bei mehrstelligen Einstellungen Eingabestelle mit den
Steuertasten (links/rechts)
dorthin bewegen.
Zum Beenden der Zifferneingabe Auswahltaste neben der
entsprechenden Zeile nochmals drücken.
In der Anzeige erscheinen alle
Einstellpunkte.
Die Anzeige zeigt die aktuelle Einstellung.
Die Eingabestelle blinkt. Bei einigen Einstellpunkten wird die bisherige Einstellung gelöscht.
Die Anzeige zählt aufwärts oder
abwärts.
Die ausgewählte Eingabestelle
blinkt.
Die Eingabestelle hört auf zu blinken.
Zum Beenden der Eingabe
Stopp mehrfach drücken.
29
In der Anzeige erscheint wieder
der Ausgangszustand.
Page 30
Anhang
Anhang
Service
Sie haben ein modernes Produkt der Tiptel.com GmbH Business
Solutions erworben, welches in Ratingen bei Düsseldorf entwickelt
und hergestellt wurde. Unsere hochmoderne Fertigung sichert
gleich bleibend höchste Qualität. Dies bestätigt unsere Zertifizierung
nach DIN EN ISO 9001.
Sollten trotzdem einmal Probleme auftreten oder haben Sie Fragen
zur Bedienung des Gerätes, wenden Sie sich bitte an Ihren Fachhändler. Dieser ist innerhalb der Garantiezeit Ihr Ansprechpartner.
Die Tiptel.com GmbH Business Solutions hat für den technischen
Support des Fachhandels eine spezielle Rufnummer eingerichtet, so
dass dieser Sie qualifiziert beraten kann.
Sollte Ihnen Ihr Händler nicht weiterhelfen, können Sie sich auch direkt an die Tiptel.com GmbH Business Solutions wenden. Erste Informationen erhalten Sie auf unseren unten genannten Internetseiten. Außerdem erreichen Sie die erfahrenen Mitarbeiter unseres
technischen Supports telefonisch während der angegebenen
Zeiten:
In Deutschland
www.tiptel.de, www.tiptel.de/support/
08.00 bis 17.00 Uhr (Mo-Fr)
Telefon: 0900 100 - 84 78 35*
Vanity Tel: 0900 100 - TIPTEL*
*gebührenpflichtig
In Österreich
www.tiptel.at, [email protected]
08.00 bis 12.00 Uhr (Mo-Do)
12.30 bis 17.00 Uhr (Mo-Do)
08.00 bis 15.00 Uhr (Fr)
Telefon: 02236/677 464-0
Fax: 02236/677 464-21
In der Schweiz
www.tiptel-online.ch
[email protected]
08.00 bis 12.00 Uhr (Mo-Fr)
13.00 bis 17.00 Uhr (Mo-Do)
13.00 bis 16.00 Uhr (Fr)
Telefon: 044 / 884 01 80
Fax: 044 / 843 13 23
Fragen zum Telefonanschluss bzw. zu Ihrem DSL-Anschluss richten
Sie bitte an Ihren Netzbetreiber.
30
Page 31
Anhang
Gewährleistung
Ihre Ansprechstelle für Leistungen aus Gewährleistungsverpflichtungen ist der Fachhändler, bei dem Sie das Gerät erworben haben.
Die Tiptel.com GmbH Business Solutions leistet für Material und
Herstellung des Gerätes eine Gewährleistung von 2 Jahren ab der
Übergabe.
Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu. Die Nacherfüllung beinhaltet entweder die Nachbesserung oder die Lieferung eines Ersatzproduktes. Ausgetauschte Geräte oder Teile gehen in das Eigentum des Händlers über.
Bei Fehlschlagen der Nacherfüllung kann der Käufer entweder Minderung des Kaufpreises verlangen oder von dem Vertrag zurücktreten.
Der Käufer hat festgestellte Mängel dem Händler unverzüglich mitzuteilen. Der Nachweis des Gewährleistungsanspruchs ist durch eine
ordnungsgemäße Kaufbestätigung (Kaufbeleg, ggf. Rechnung) zu
erbringen.
Der Gewährleistungsanspruch erlischt, wenn durch den Käufer oder
nicht autorisierte Dritte in das Gerät eingegriffen wird. Schäden, die
durch unsachgemäße Behandlung, Bedienung, Aufbewahrung sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen,
fallen nicht unter die Gewährleistung.
Die Gewährleistung umfasst keine Verbrauchsmaterialien (z. B. Batterien) und Mängel, die den Wert oder die Gebrauchstauglichkeit
nur unerheblich beeinträchtigen.
Durch Transport entstandene Schäden sind bei dem Versandunternehmen geltend zu machen.
Hinweis zur Abwicklung:
Instandsetzungen erfolgen grundsätzlich nur im Service der Tip-
tel.com GmbH Business Solutions. Durch unseren 48-StundenInstandsetzungsservice erhalten Sie ein Reparaturgerät oder Aus-
31
Page 32
Anhang
tauschgerät in der Regel nach 2 Arbeitstagen zuzüglich der üblichen
Versandlaufzeiten zurück. Durch eine Gewährleistungsreparatur tritt
weder für die ersetzten Teile noch für das Gerät eine Verlängerung
der Gewährleistungszeit ein. Diese Gewährleistung ist nicht übertragbar und erlischt, wenn das Gerät in zweite Hand übergeht. Sie
erlischt ebenfalls, wenn an dem Gerät von fremder Hand Eingriffe
vorgenommen oder die am Gerät befindliche Seriennummer entfernt
oder unleserlich gemacht wurde. Das Gerät ist mit einem Gewährleistungssiegel versehen. Bitte achten Sie darauf, dass dieses nicht
beschädigt wird, da sonst Ihr Gewährleistungsanspruch ebenfalls
erlischt.
Ergänzend gelten die allgemeinen Geschäftsbedingungen der Tiptel.com GmbH Business Solutions, die für Ihren Händler Vertragsbestandteil sind. Bei einer Beanstandung ist das defekte Produkt mit
einer Fehlerbeschreibung und dem Kaufbeleg einzusenden. Zur Garantieabwicklung wenden Sie sich bitte an Ihren Fachhändler oder
senden das Gerät direkt an folgende Anschrift:
In Deutschland In Österreich In der Schweiz
Tiptel.com GmbH
Business Solutions Tiptel GmbH Tiptel AG
Service Service Service
Halskestraße 1 Ricoweg 30/B1 Bahnstrasse 46
40880 Ratingen 2351 Wiener Neudorf 8105 Regensdorf
32
Page 33
Anhang
CE-Zeichen
Dieses Gerät ist nach den europäischen Anforderungen für den Anschluss an das analoge öffentliche Telefonnetz in allen Mitgliedsstaaten der EU zugelassen. Auf Grund technischer Unterschiede in
den einzelnen Ländern kann jedoch keine unbegrenzte Garantie für
den erfolgreichen Betrieb an jedem Telefonanschluss gegeben werden.
Hiermit erklärt die Tiptel.com GmbH , dass das Gerät alle grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG erfüllt.
Die Konformität wird durch das CE-Zeichen auf dem Gerät bestätigt.
Weitere Details zur Konformitätserklärung finden Sie auf folgender
Internet-Adresse:
http://www.tiptel.de
Umweltverträglichkeit
Bei bestimmungsgemäßem Gebrauch kann kein Kontakt zu
gesundheitsgefährdenden Stoffen entstehen. Das Gerät enthält keine Batterien. Die in diesem Gerät verarbeiteten Kunststoffe bestehen
aus teilrecyceltem Granulat. Die Verpackungen enthalten keine
Kunststoffe. Es wird ausschließlich Karton und Papier aus
teilrecyceltem Material verwendet.
Hat Ihr tiptel Gerät ausgedient, nimmt die Tiptel.com GmbH das Gerät kostenlos zurück. Das Gerät wird fachgerecht zerlegt und dem
Recycling zugeführt.
Hilfe bei Problemen
Bei einem Stromausfall ist das Gerät nicht funktionsfähig. Die interne
Uhr bleibt stehen. Alle anderen Einstellungen bleiben jedoch erhalten, so dass bei Wiederkehr der Netzspannung der alte Zustand
wieder eingestellt wird. Sie müssen ggf. lediglich die Uhr neu einstellen (siehe S. 27).
Versuchen Sie bitte zunächst anhand der nachfolgenden Tabelle die
Ursache einzugrenzen und den Fehler zu beheben.
33
Page 34
Anhang
Problem Mögliche Ursache Abhilfe/Empfehlung
Keine Anzeige Steckernetzteil kein
Kontakt.
Alle Kabel und
Steckverbindungen
prüfen. Eventuell andere
Steckdose ausprobieren.
Anzeige zu schwach oder
Kontrast verstellt. Kontrast einstellen.
zu dunkel
Kein Ton Lautstärkeregler auf Null. Lautstärke einstellen.
Ansagenummer blinkt Keine Ansage
Ansage aufsprechen.
aufgesprochen.
Keine Beantwortung Gerät nicht eingeschaltet. Schalten Sie das Gerät
ein.
Keine Beantwortung in
TK-Anlagen
Brummen oder sonstige
Störungen bei der
Wiedergabe
Keine Aufzeichnung von
Nachrichten
Kein Rufsignal
aufgeschaltet.
Einstrahlung von z. B.
Schnurlostelefone,
Monitore usw.
Gerät steht auf einer
Ansage ohne Aufnahme-
Programmierung der TKAnlage überprüfen.
Aufstellungsort ändern.
Ansage wechseln bzw.
neu aufsprechen.
möglichkeit (NurAnsage).
Keine Beantwortung,
nachgeschaltetes Telefon
ohne Funktion
Falsches
Anschlusskabel,
Anschlussdosen falsch
verdrahtet.
Nur Originalkabel
verwenden,
Anschlussdosen
überprüfen (evtl.
Fachmann hinzuziehen).
Keine
Rufnummernanzeige bei
einem Anruf
Ihr Netzanbieter bzw. Ihre
TK-Anlage unterstützt die
Funktion nicht oder die
Funktion ist nicht
freigeschaltet.
Der Anrufer hat die Aus-
Informieren Sie sich bei
Ihrem Netzanbieter bzw.
TK-Anlagenhersteller ob
die Funktion möglich ist
oder freigeschaltet
werden muss.
sendung der Rufnummer
unterdrückt oder hat eine
Geheimnummer.
Der Anruf kommt von
einem öffentlichen
Fernsprecher.
34
Page 35
Anhang
Auslieferzustand
In der nachfolgenden Liste sehen Sie die Werkseinstellungen des
tiptel 309. Diese Voreinstellungen können Sie individuell ändern. Ein
Rücksetzen in den Auslieferzustand kann jederzeit durch Aufrufen
des Einstellmenüs/Grundeinstellung durchgeführt werden.
Sprache (D)
Sprechende Uhr Ja
Netzuhr Nein
Aufnahmelänge 2 Min
Mithören Ja
Anzahl der Ruftöne bis zur Beantwortung 2
Fernabfragecode Fernvorabfrage Nein
Messagecode Kontrast der Anzeige (Mitte) 8
Ansage 3 (Festtext)
Ein/Aus-Zustand (Rufannahme) Aus
35
Page 36
Anhang
Technische Daten
Abmessungen (B x H x T)
tiptel 309 140 x 50 x 210 mm
Steckernetzteil 25 x 50 x 65 mm
Gewicht
tiptel 309 350 g
Steckernetzteil 80 g
Betriebsspannung
Steckernetzteil 100-240 V, 50/60 Hz
Leistungsaufnahme im Ruhezustand kleiner 1 W
Umgebungstemperatur 0 – 40 °C
Ansagen
Anzahl der Ansagen 3
Ansagelänge 2 Sek. - 3 Min.
Aufzeichnungen
Aufzeichnungsverfahren A-Law 88,2 kBit/s
Abtastfrequenz 11,025 kHz
Anzahl der Aufzeichnungen max. 99
Aufnahmekapazität gesamt ca. 40 Min.
Clip
Anzeige der Rufnummer Dualmode DTMF / FSK
Anrufliste 30 Einträge
Datenerhalt nach Netzausfall > 10 Jahre
Uhr Quarzuhr
Anzeige
Alphanumerisches LCD 2 x 16
Zeichen, beleuchtet
36
Page 37
Stichwortverzeichnis
Stichwortverzeichnis
A
Anrufliste ............................... 19
Anrufliste durchsuchen ......... 19
Ansage mit Aufnahme .... 10, 23
Ansage ohne Aufnahme . 10, 23
Ansagebeispiele ................... 10
Ansagen aufsprechen ........... 11
Ansagen löschen .................. 12
Anschließen ............................. 7
Anschlusskabel ....................... 7
Anschlussmöglichkeiten ......... 7
Aufnahmelänge ..................... 25
Aufstellen ............................ 3, 7
Auslieferzustand.................... 33
Ausschalten .......................... 13
B
Bedienungselemente .............. 4
C
CE-Zeichen ........................... 31
D
Datum ................................... 25
Durchführen der Fernbed ..... 21
E
Einschalten............................ 13
Einstellmöglichkeiten ............ 25
F
Fernabfragecode ............ 21, 25
Fernbedienung ...................... 21
Ferneinschalten..................... 24
Fernlöschen .......................... 22
Fernvorabfrage ..................... 26
Funktionen der Fernbed ....... 22
G
Gewährleistung ..................... 29
Grundeinstellung .................. 26
H
Hilfe bei Problemen .............. 31
K
Kontrast ................................ 26
Kontrolle der Ansagen .......... 12
L
Lieferumfang........................... 7
Löschen aller Aufzeichn ....... 17
Löschen einzelner Aufzeichn 17
M
Messagecode ................. 20, 26
Messagefunktion .................. 20
Mithören ................................ 25
N
Netzuhr ................................. 25
Nur-Ansage .......................... 10
P
Personal-Info ........................ 18
Q
Quittieranforderung .............. 22
R
Raumüberwachung .............. 23
Rufn. des Anrufers .......... 13, 15
Ruftöne ................................. 25
S
Service .................................. 28
Sicherheitshinweise ................ 3
Sprache ................................ 25
Sprechende Uhr ................... 25
Steckernetzteil .................... 3, 7
Stromausfall .......................... 31
37
Page 38
Stichwortverzeichnis
Suchen (Skip) .................. 17, 22
T
TAE-Adapter ............................ 7
Tastenbelegung ...................... 5
Technische Daten ................. 34
U
Uhrzeit ................................... 25
Umweltverträglichkeit ............ 31
Unterbrechen der Wiederg ... 16
V
Verpackung ............................ 7
W
Wiederg. bestimmter Aufz .... 16
Wiedergabe aller Aufzeichn .. 15
Wiedergabe neuer Aufzeichn 15
Wiederholung ....................... 16
38
Page 39
Page 40
Page 41
Page 42
Page 43
Page 44
Tiptel.com GmbH Business Solutions
Halskestraße 1
D - 40880 Ratingen
Tel.: 0900 100 – 84 78 35*
Vanity Tel.: 0900 100 – TIPTEL*
Internet: www.tiptel.de
International:
*(1,49 Euro/Min. aus dem Festnetz der Deutschen
Telekom, abweichende Mobilfunkpreise möglich)
Internet: www.tiptel.com
Tiptel GmbH
Ricoweg 30/B1
A - 2351 Wiener Neudorf
Tel.: 02236/677 464-0
Fax: 02236/677 464-22
E-mail: [email protected]
Internet: www.tiptel.at
Tiptel AG
Bahnstrasse 46
CH - 8105 Regensdorf
Tel.: 044 - 843 13 13
Fax: 044 - 843 13 23
E-mail: [email protected]
Internet: www.tiptel-online.ch
Tiptel B.V.
Camerastraat 2
NL – 1322 BC Almere
Telefoon: 0900 – BELTIPTEL of
0900 – 2358478 (niet gratis)
Fax: 036 – 53 678 81
E-mail: [email protected]
Internet: www.tiptel.nl
Tiptel NV
Leuvensesteenweg 510 bus 4
B – 1930 Zaventem
Telefoon: 0903 99 333 (1,12 Euro / min.)
Fax: 02 714 93 34
E-mail: [email protected]
Internet: www.tiptel.be
Tiptel sarl
23, avenue René Duguay-Trouin
F – 78960 Voisins-Le-Bretonneux
Tél. : 01 / 39 44 63 30
Fax : 01 / 30 57 00 29
e-mail : [email protected]
Internet : www.tiptel.fr
(de) 09/2011
EDV 4932870
Loading...
