TINT MLI 404030B Instructions

Simple via remote control.

Smart home ready.

LED-PANEL
404028 | 404029 | 404030

BEDIENUNGSANLEITUNG ab Seite 2
MODE D‘EMPLOI à partir de la page 28
INSTRUCTION MANUAL from page 52

INHALT

Allgemeines ....................................... .........02

Auf einen Blick / Lieferumfang .... ...........02

Einleitung...................................... ...........03

Zeichenerklärung ......................... ...........03

Sicherheitssymbole ...................... ...........04

Bestimmungsgemäßer Gebrauch ...... .........04

Sicherheitshinweise ........................... .........05

tint-Fernbedienung ............................ .........08

Inbetriebnahme .................................. .........09

Batterien einlegen ........................ ...........09

Wandhalterung für Fernbedienung.........09

LED-Panel montieren ............................. 11

Allgemeines

Bedienung ........................................ ...........12

Grundfunktionen .......................... ...........12

Szenen .......................................... ...........13

Gruppenfunktionen ...................... ...........14

Reset .............................................. .........19

Smart Home Ready ............................ .........21

Reinigung ........................................... .........22

Fehlersuchtabelle .............................. .........23

Technische Daten .............................. .........25

Konformitätserklärung ..................... .........26

Entsorgen ........................................... .........27

Auf einen Blick

404028

404030

404029

Lieferumfang

• tint-Panel white+color

• tint-Fernbedienung mit
Wandhalterung und
Montagematerial

• 2 Batterien
LR03 (AAA) / 1,5 V

• Bedienungsanleitung

• Montagematerial:
4x Schrauben
4x Dübel

tint-LED-PANEL

ANLEITUNG

2

Sehr geehrte Kundin, sehr geehrter Kunde!

Diese Bedienungsanleitung enthält wichtige Informationen zur
Inbetriebnahme und Verwendung.

Lesen Sie die Bedienungsanleitung, insbesondere die Sicher­heitshinweise, sorgfältig durch, bevor Sie das Produkt montieren. Die
Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verlet­zungen und zu Schäden an den Produkten führen.

Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf.
Wenn Sie das LED-Panel an Dritte weitergeben, geben Sie unbedingt
diese Bedienungsanleitung mit.
Sie können diese Anleitung auch im Internet unter

www.mueller-licht.de/tint als pdf Datei herunterladen.

Zeichenerklärung

Die folgenden Symbole und Signalwörter werden in dieser Bedienungs­anleitung, auf dem LED-Panel oder auf der Verpackung verwendet.

WARNUNG!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mitt­leren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine
schwere Verletzung zur Folge haben kann.

VORSICHT!

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem nied­rigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige
oder mäßige Verletzung zur Folge haben kann.

tint-LED-PANEL

3

ANLEITUNG

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zur
Handhabung oder zum Betrieb. Bitte aufmerksam lesen.

Sicherheitssymbole

Dieses Produkt keiner Feuchtigkeit oder Nässe aussetzen,

Schutzklasse IP20

Nicht dimmbar über konventionelle Dimmer

Schutzisolierung nach Schutzklasse II

Bestimmungsgemäßer Gebrauch

Dieses LED-Panel dient zu Beleuchtungszwecken und kann nach der
Verbindung mit der dazugehörigen Fernbedienung gesteuert und/oder in
ein Smart Home System mit Zigbee-Funkstandard eingebunden werden.
Mit der Fernbedienung können bis zu 50 tint-Produkte gesteuert werden.

Das LED-Panel darf nur an Wänden/Decken mit der zulässigen Tragkraft
montiert werden. Für eine gewerbliche Nutzung ist der Artikel ungeeig­net.

tint-LED-PANEL

ANLEITUNG

4

Sicherheitshinweise

HINWEIS!

• Dieser Artikel kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Artikels unterwiesen wurden und die daraus resultierenden Gefah­ren verstehen.

• Die LEDs in dieser Leuchte sind nicht austauschbar.

WARNUNG!

GEFAHR für Kinder

• Kinder dürfen nicht mit dem Artikel spielen.

• Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken
besteht Erstickungsgefahr.

• Bewahren Sie die Batterien und die tint-Fernbedienung für Kleinkin­der unerreichbar auf. Sollte eine Batterie verschluckt worden sein
oder sich in irgendeinem Körperteil befinden, muss sofort medizini­sche Hilfe in Anspruch genommen werden.

• Batterien können bei Verschlucken lebensgefährlich sein.

• Wenn das Batteriefach nicht sicher schließt, achten Sie darauf, dass
Sie das Produkt nicht mehr benutzen und von Kindern fernhalten.

tint-LED-PANEL

5

ANLEITUNG

GEFAHR durch elektrischen Stromschlag

• Stellen Sie vor der Benutzung sicher, dass die vorhandene Netzspan­nung mit der benötigten Betriebsspannung des Artikels übereinstimmt
(siehe „Technische Daten“).

• Achten Sie beim Einlegen der Batterien auf die richtige Polarität.

• Tauschen Sie immer alle Batterien gleichzeitig aus. Verwenden Sie
keine unterschiedlichen Typen oder gebrauchte und neue Batterien
miteinander.

• Verwenden Sie den Artikel nicht, wenn er beschädigt ist.

• Vermeiden Sie den Kontakt des Artikels mit Wasser oder anderen
Flüssigkeiten.

• Das LED-Panel kann über die mitgelieferte tint-Fernbedienung oder
anderweitige Steuergeräte auf Zigbee Basis eingestellt werden. Ein
konventioneller Dimmer darf nicht verwendet werden.

GEFAHR von Brand/Verbrennung und/oder Explosion

• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie.
Ersetzen Sie die Batterien nur durch denselben oder einen gleichwerti­gen Batterietyp. Beachten Sie die „Technischen Daten“.

• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, ausei­nandergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
Ansonsten besteht erhöhte Explosions- und Auslaufgefahr, außerdem
können Gase entweichen!

tint-LED-PANEL

ANLEITUNG

6

• Vermeiden Sie Kontakt der Batterieflüssigkeit mit Haut, Augen und
Schleimhäuten.
Bei Kontakt spülen Sie die betroffenen Stellen sofort mit reichlich
klarem Wasser und suchen Sie umgehend einen Arzt auf.

• Achten Sie beim Einlegen der Batterien auf die richtige Polarität.

• Tauschen Sie immer alle Batterien gleichzeitig aus.

• Verwenden Sie keine unterschiedlichen Typen oder gebrauchte und
neue Batterien miteinander.

VORSICHT!

VORSICHT vor Sachschäden

• Nehmen Sie die Batterien aus der tint-Fernbedienung heraus,
wenn diese verbraucht sind oder wenn Sie den Artikel länger nicht
benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen
können.

• Setzen Sie die Batterien keinen extremen Bedingungen aus, indem
Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrah­lung lagern. Erhöhte Auslaufgefahr!

• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem
Einlegen.

tint-LED-PANEL

7

ANLEITUNG

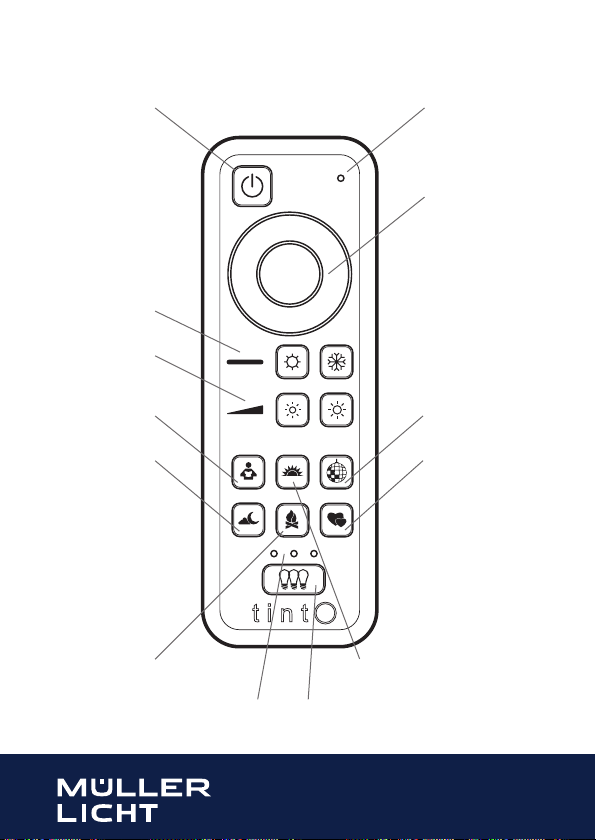

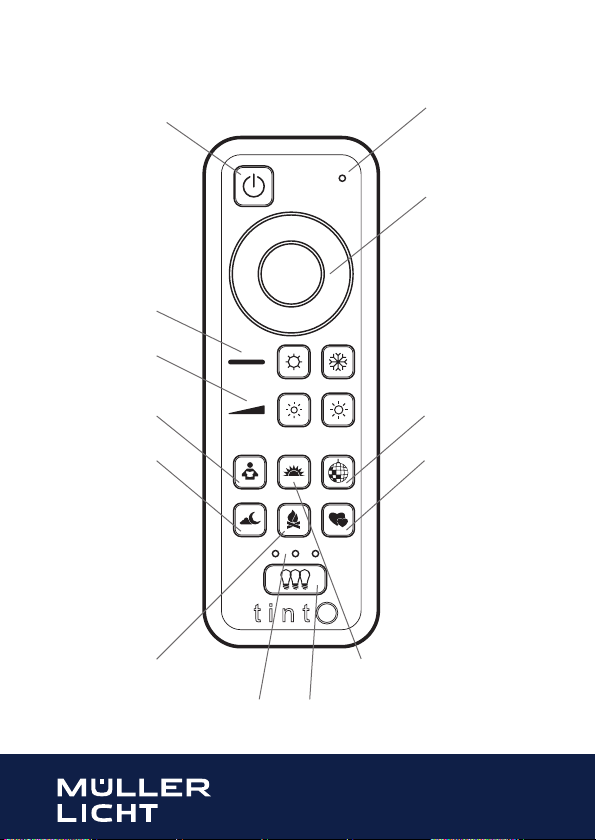

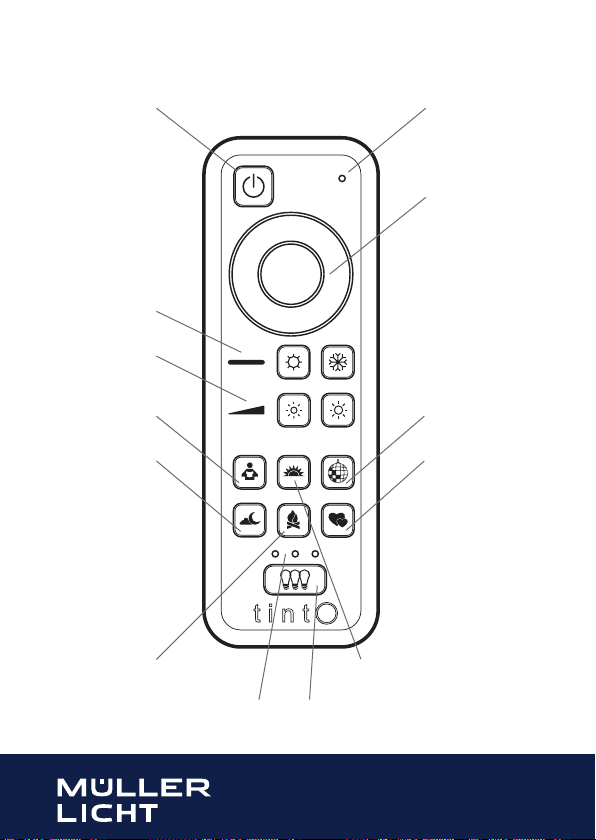

tint-Fernbedienung

1 Standby-Taste

4 Weißsteuerung

5 Helligkeits-

steuerung

2 Resonanzanzeige

3 Farbsteuerung

6 Szenen-Taste

„Arbeitslicht“

9 Szenen-Taste

„Nachtlicht“

10 Szenen-Taste

„Lagerfeuer“

12 Gruppenanzeige

„3 Leuchtdioden“

7 Szenen-Taste
„Sonnenuntergang“

13 Gruppentaste

tint-LED-PANEL

8 Szenen-Taste
„Party“

11 Szenen-Taste
„Romantik“

ANLEITUNG

8

14 Reset-Taste

15 Batteriefach für

2 Batterien LR03

(AAA)

Inbetriebnahme

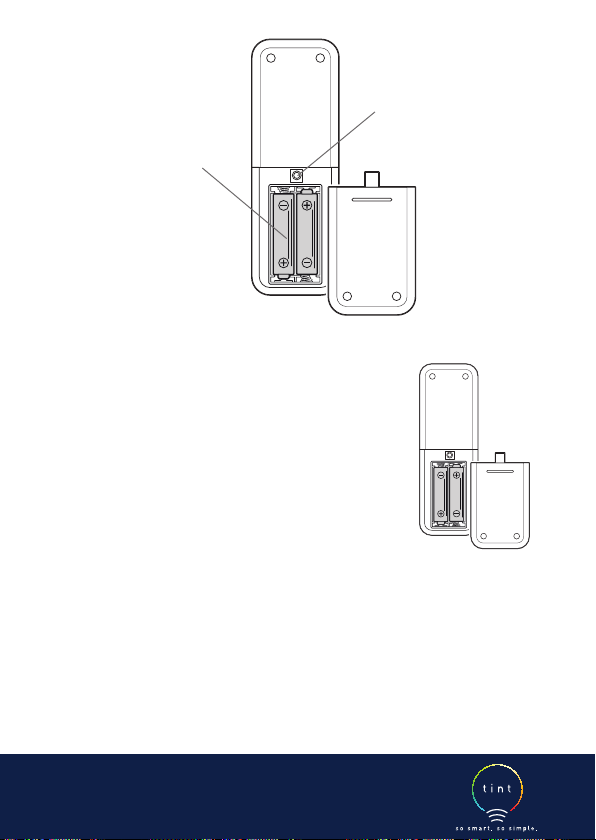

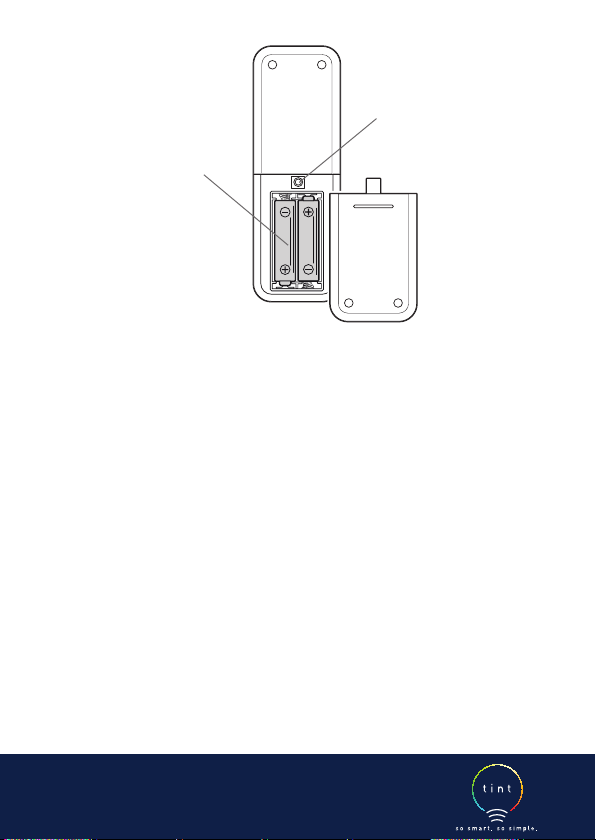

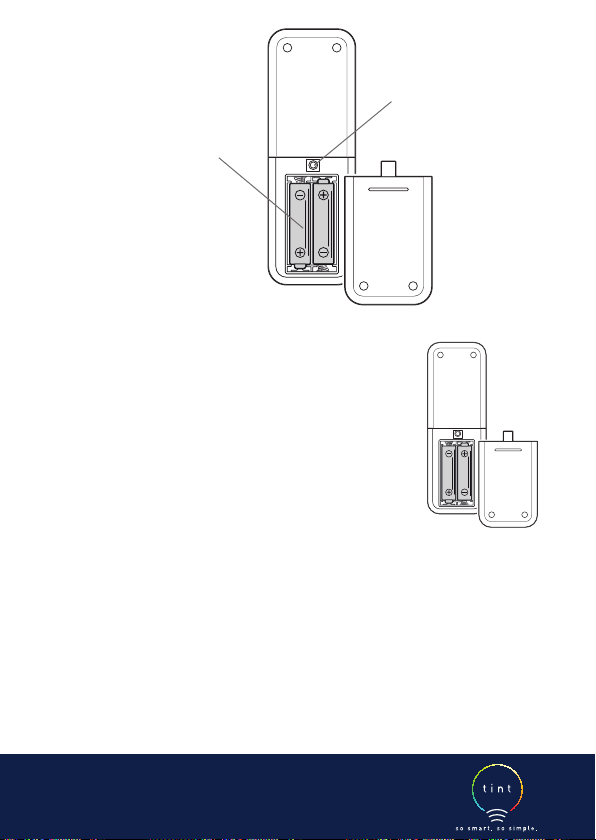

Batterien einlegen

1. Öffnen Sie das Batteriefach auf der Rückseite der
tint-Fernbedienung.

2. Legen Sie 2 Batterien des Typs LR03 (AAA) / 1,5 V so ein, wie auf dem
Boden des Batteriefachs abgebildet.
Beachten Sie die richtige Polarität der Batterien (+/-).

3. Schieben Sie die Batteriefach-Abdeckung wieder zu.

Wandhalterung für Fernbedienung nutzen (optional)

Die zum Lieferumfang gehörende Wandhalterung können Sie für die
sichere Lagerung der tint-Fernbedienung nutzen. Ein Magnet in der
Halterung hält dabei die tint-Fernbedienung sicher auf der Halterung.

Die Halterung kann mit Klebestreifen oder mit Schrauben und ggf. Dü­beln auf ihrem Untergrund montiert werden.

Die magnetische Anbringung der Halterung an metallenen Gegenstän­den ist ebenfalls möglich, ganz ohne Kleben oder Schrauben.

tint-LED-PANEL

9

ANLEITUNG

Wandhalterung aufkleben

1. Ziehen Sie die Schutzfolie von den beiden Klebepads.

2. Drücken Sie die Halterung mit etwas Kraft auf den sauberen, trockenen
und staubfreien Untergrund.

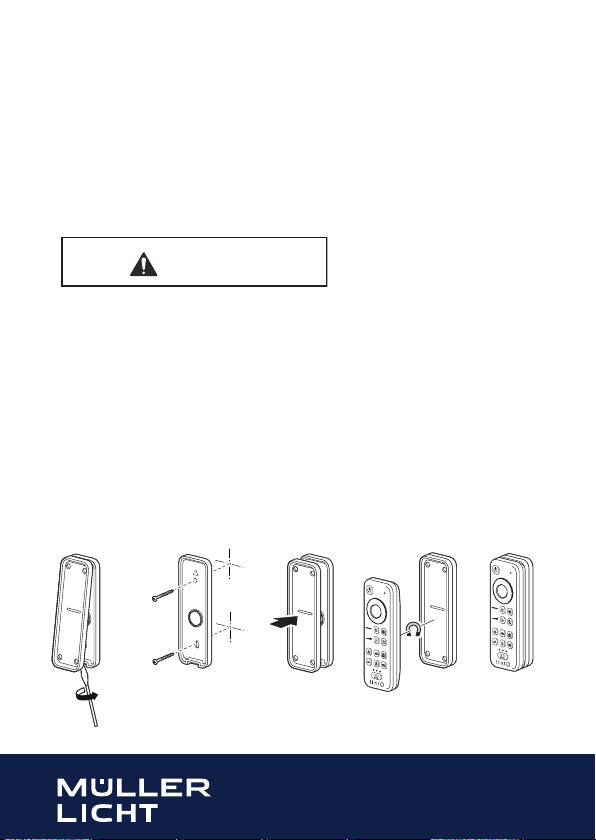

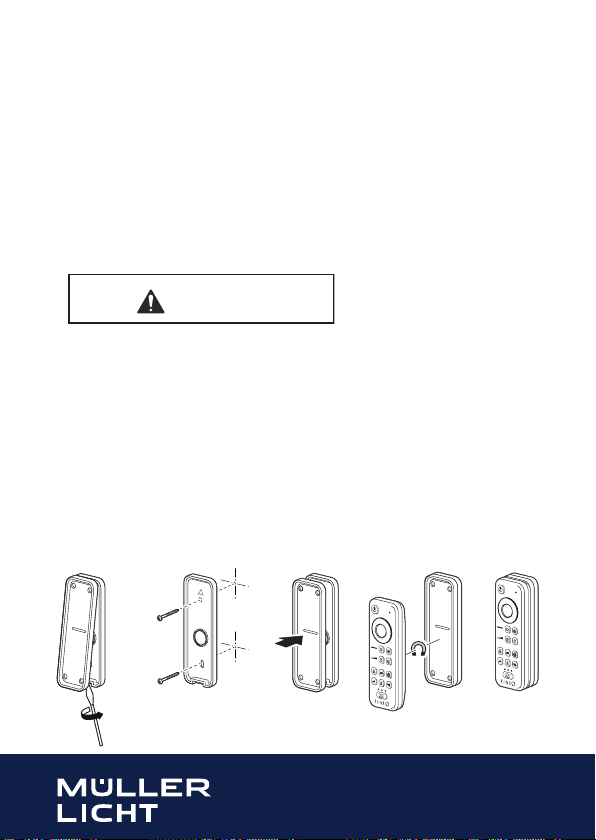

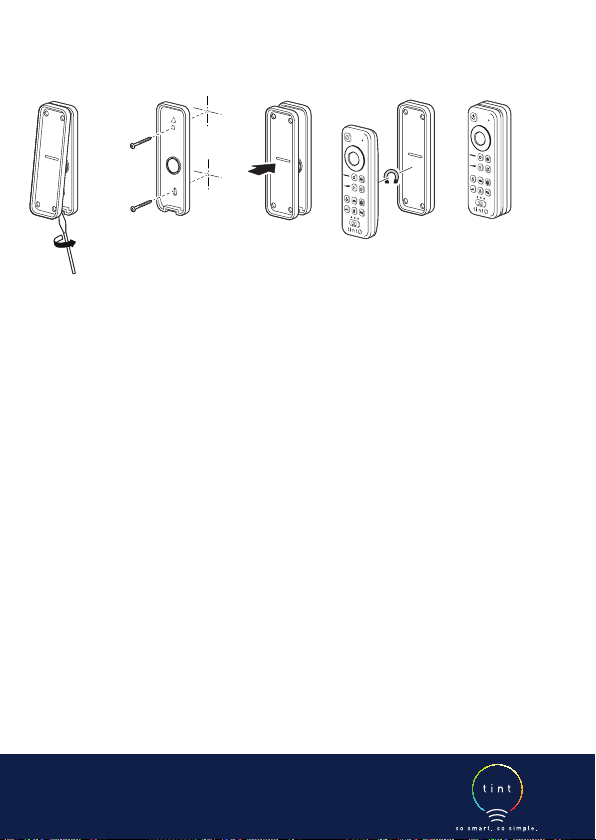

Wandhalterung anschrauben

Je nach Untergrund können Sie die Wandhalterung auch mit Schrauben
und ggf. Dübeln an eine Wand schrauben. Schrauben und Dübel gehören
zum Lieferumfang.

Vergewissern Sie sich, dass sich keine Rohre oder Leitungen an der Bohrstelle befinden.

1. Trennen Sie die beiden Hälften der Halterung, indem Sie mit einem
kleinen Schraubendreher eine Hälfte nach oben hebeln (Abb. 1)

2. Nutzen Sie die Rückseite der Halterung als Schablone, um die Bohrstel­len zu markieren.

3. Bohren Sie die Löcher und stecken Sie (falls erforderlich) Dübel in die
Löcher (Abb. 2)

4. Schrauben Sie die Rückseite der Halterung an die Wand.
Setzen Sie das Halterungs-Oberteil auf das angeschraubte Unterteil (Abb. 3)

5.

Die Halterung kann jetzt benutzt werden.

VORSICHT!

Abb. 1 Abb. 2 Abb. 3

tint-LED-PANEL

ANLEITUNG

10

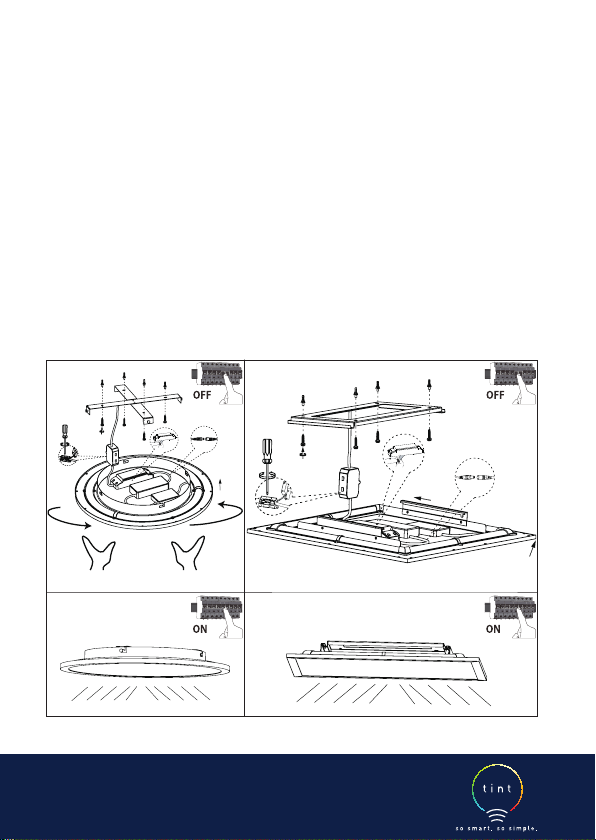

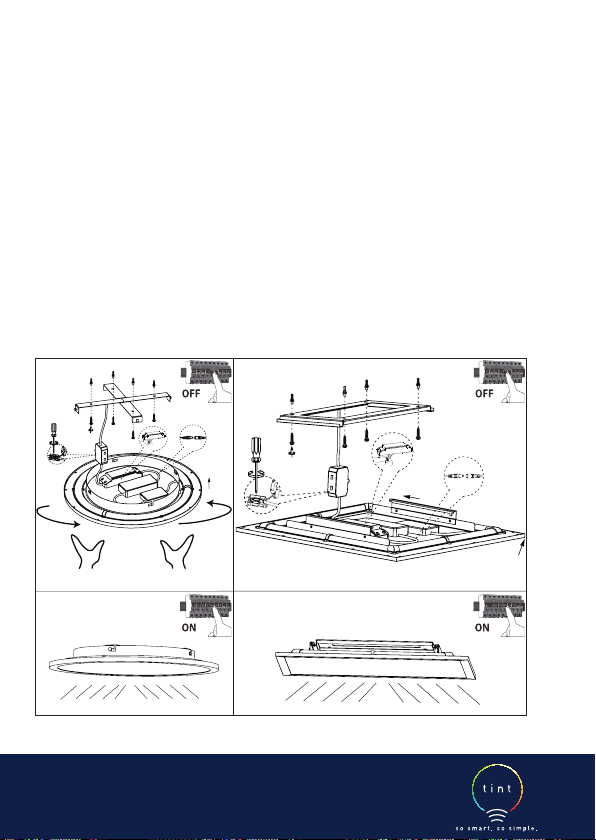

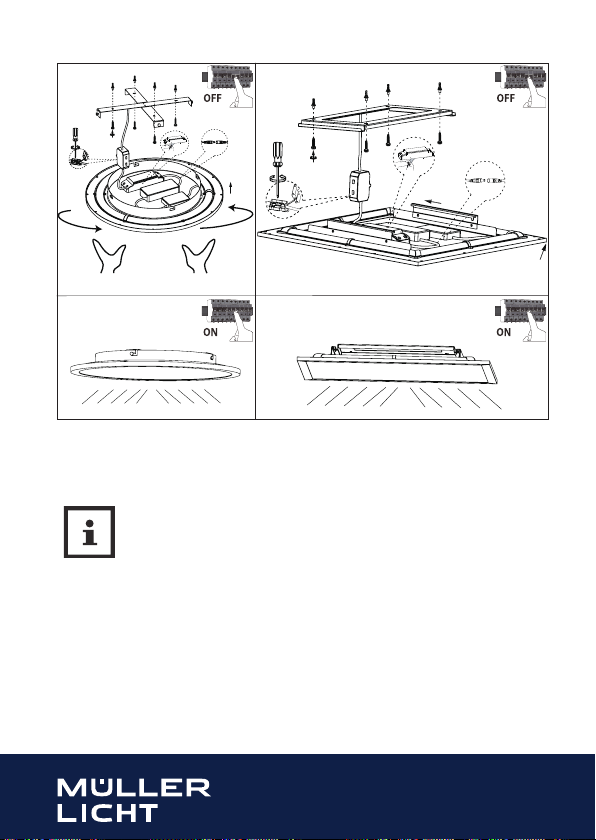

LED-Panel montieren

1. Schalten Sie vor der Montage die Netzleitung spannungsfrei: den Sicherungsautomaten
ausschalten bzw. die Sicherung herausdrehen und gegen Wiedereinschalten sichern!

2. Markieren Sie mit Hilfe der Wandhalterung die zu bohrenden Löcher an der Decke.
Achten Sie unbedingt darauf, dass keine Kabel und Rohre im Bohrbereich verlaufen!
Bohren Sie an den markierten Stellen und setzen Sie die Dübel ein. Befestigen Sie nun
die Halterung mit den dazugehörigen Schrauben.

3. Verbinden Sie das Anschlusskabel mit der Lüsterklemme in der Anschlussbox. Achten
Sie auf einen sicheren Halt der Kabel und schließen Sie die Anschlussbox.

4. Verbinden Sie nun das Kabel des LED-Treibers mit dem LED-Panel

5./6. Je nach Modell: schieben/drehen Sie nun das LED Panel auf die befestigte Halterung

7. Schalten Sie nun die Sicherung wieder ein.

① ①

②

③

L

N

⑤

tint-LED-PANEL

11

ANLEITUNG

④

⑥

⑦

⑧ ⑧

②

③

L

N

⑤

⑦

④

⑥

Bedienung

Das tint-LED-Panel ist bereits mit der mitgelieferten Fernbedienung
verbunden und kann direkt gesteuert werden. Weitere tint-Lampen und

-Leuchten müssen zuvor in die Fernbedienung eingebunden werden (siehe Kap.
„Gruppenfunktionen - Neues tint-Produkt einbinden“).

Es handelt sich bei der tint-Fernbedienung um eine Funkfernbedienung.

• Sie müssen mit der tint-Fernbedienung nicht auf das LED-Panel „zielen“,um
sie zu bedienen.

• Die tint-Fernbedienung durchdringt auch feste Materialien wie z.B. Wände,
Türen und Fenster.

• Die maximale Reichweite beträgt (abhängig von den Hindernissen zwischen
tint-Fernbedienung und LED-Panel) ca. 30 Meter im Freifeld.

• Jeder Tastendruck wird durch ein Aufleuchten der Resonanzanzeige bestätigt.

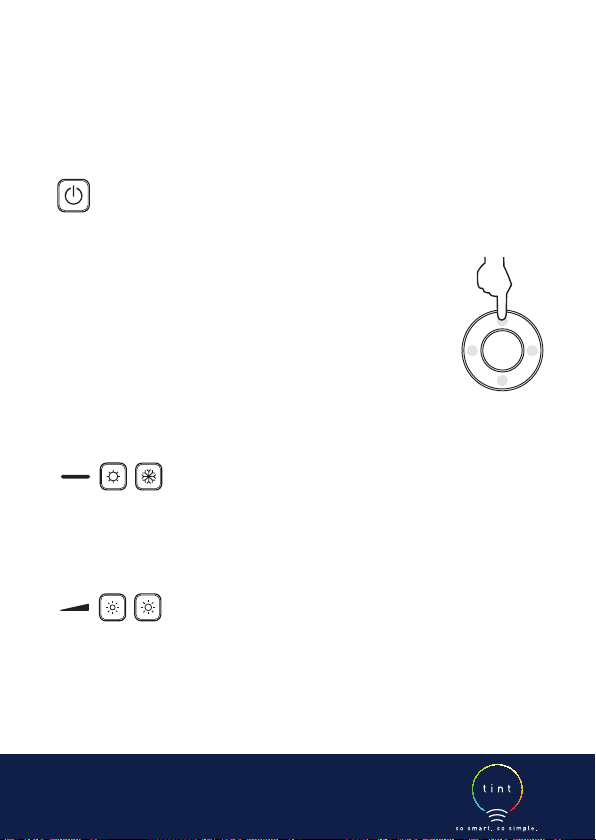

Grundfunktionen
Ein- /Ausschalten

Drücken Sie die Standby-Taste, um die Leuchten ein- und wieder auszuschalten.
Die Memory-Funktion merkt sich den letzten „Beleuchtungszustand“ und startet

damit beim nächsten Einschalten automatisch.

Weißton einstellen

Durch kurzes Drücken wählen Sie fest hinterlegte Weiß­ton-Einstellungen: warmweiß, neutralweiß und kaltweiß.

Durch langes Drücken stellen Sie den gewünschten Weißton stufenlos
selbst ein und kommen bis in den Super-Warmweiß Bereich.

tint-LED-PANEL

ANLEITUNG

12

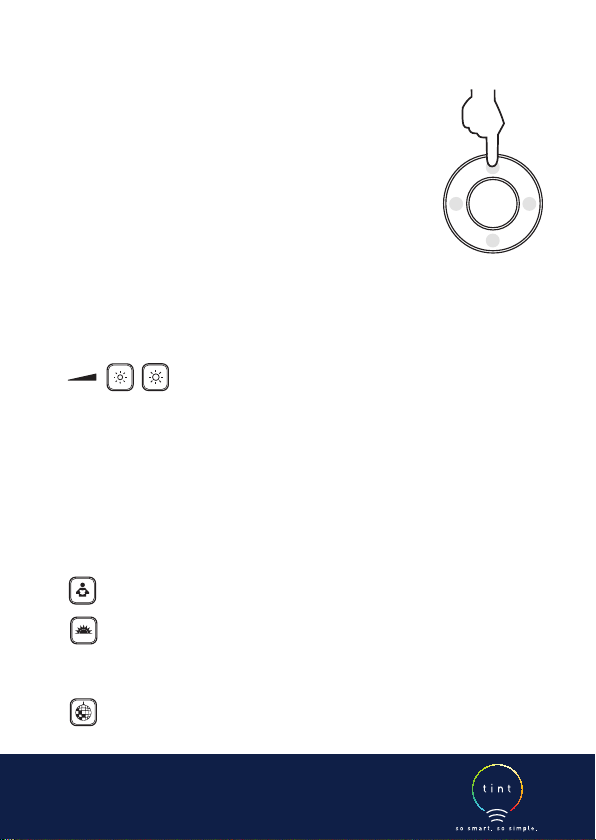

Farben einstellen

Drücken Sie auf einen der vier Druckpunkte (Abb. 4) um
die gewünschte Farbe zu wählen:

Kurzes Drücken: Die Farbe verändert sich in die
gewünschte Richtung der
Farbskala.

Langes Drücken: Die Farbe springt auf einen fest
hinterlegten Farbwert.

Abb. 4

Helligkeit einstellen

Durch kurzes Drücken stellen Sie fest hinterlegte Hel­ligkeitsstufen ein: 100%, 80%, 50%, 20%, 10% und 5%.

Durch langes Drücken stellen Sie die gewünschte Helligkeitsstufe stu­fenlos selbst ein.

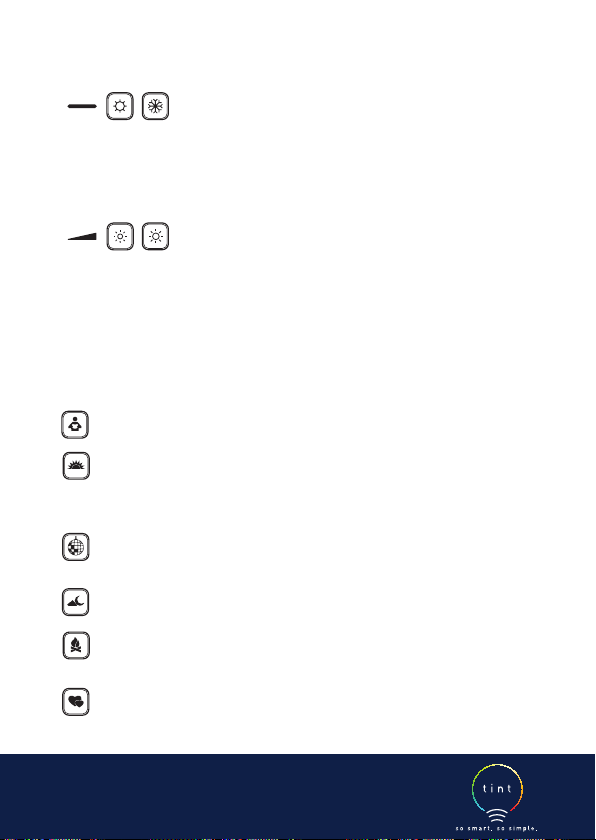

Szenen

Unter Szenen versteht man fest vordefinierte Lichteinstellungen.
Eine Szene wird durch einen kurzen Druck auf die jeweilige Taste aktiviert.

Szene „Arbeitslicht“: 100% neutrale, helle Beleuchtung
Szene „Sonnenuntergang“: Startet bei warmweißem Licht (50%)

und dimmt dann nach 15 Minuten weiter herunter. Nach weiteren

10 Minuten schaltet sich das Licht aus.

Szene „Party“: Ein bunter und sich ständig ändernder Farbwechsel
wird gestartet.

tint-LED-PANEL

13

ANLEITUNG

Szene „Nachtlicht“: Auf 5% gedimmtes, warmweißes Licht.

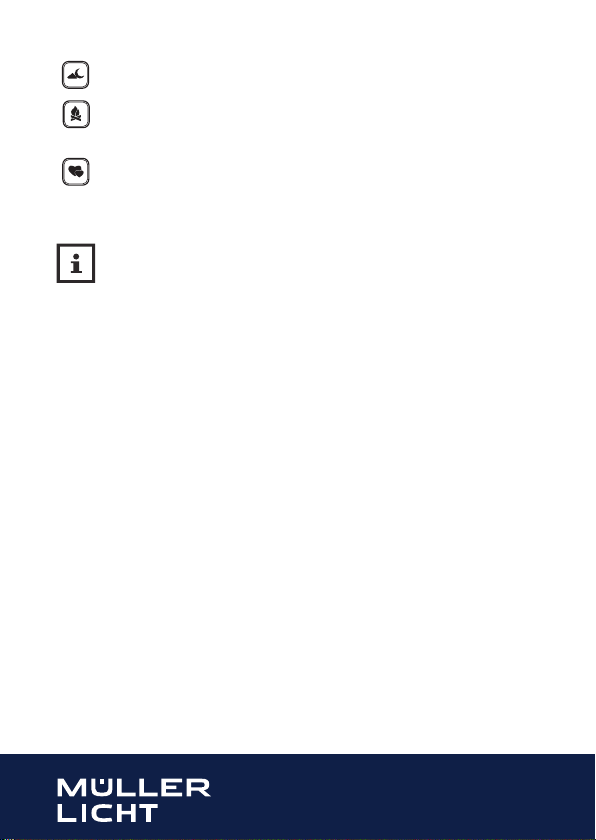

Szene „Lagerfeuer“: Simuliert ein Lagerfeuer in warmen Farbtönen

bei einem Wechsel von orange, rot und weiß.
Szene „Romantik“: Ein beständiger Wechsel der Farben rot, rosa

und violett.

Wenn Sie ein tint-Produkt „white“ verwenden, das lediglich weißes
Licht bietet, stehen die Farblicht-Funktionen nicht zur Verfügung.

Das Produkt schaltet sich ab.

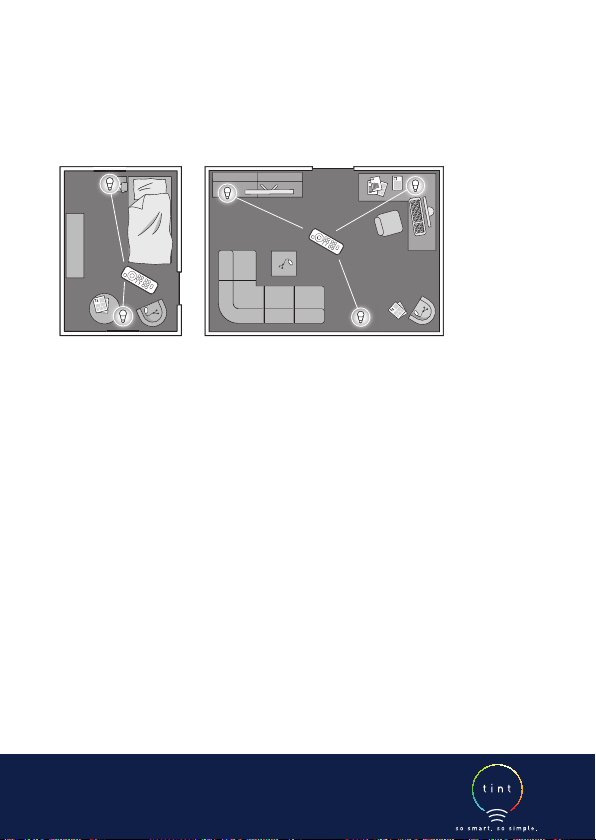

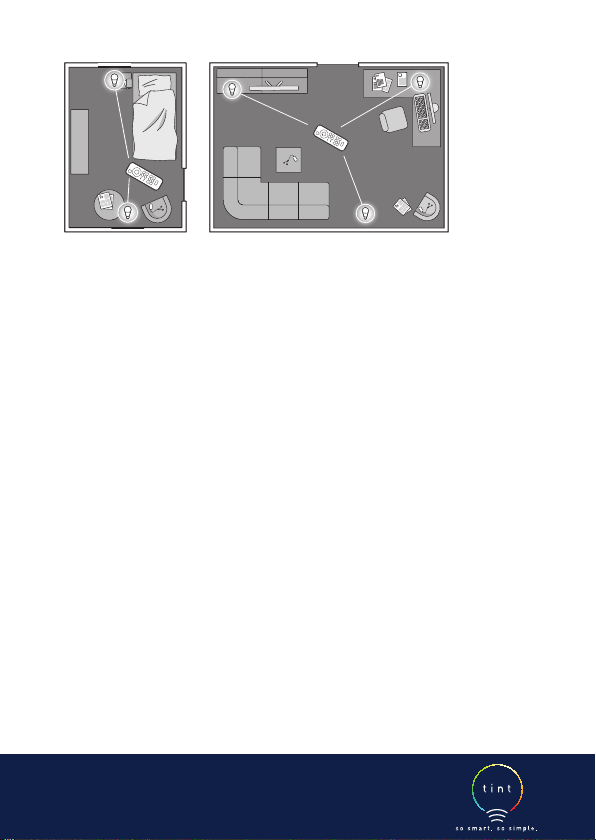

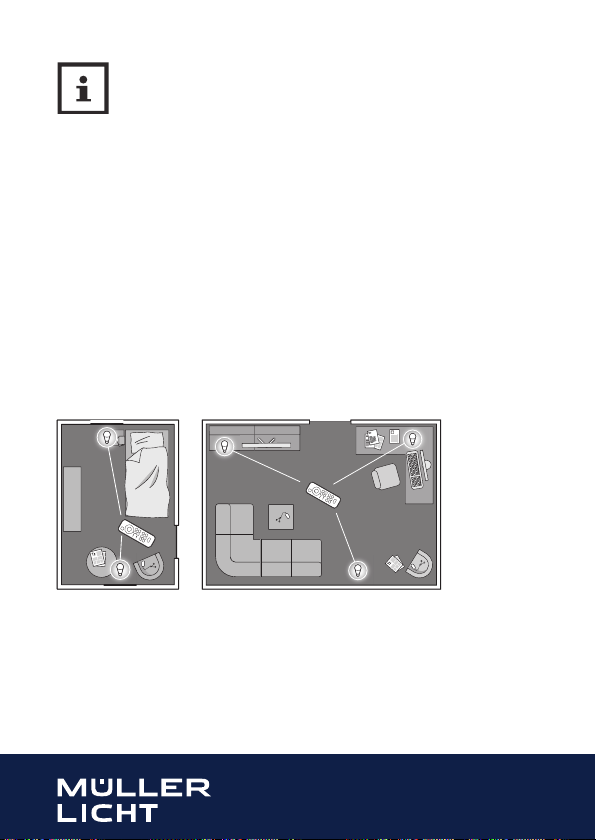

Gruppenfunktionen

Eine Gruppe wählen

Wenn Sie mehrere tint-Produkte eingesetzt haben, sind diese zu Beginn
in der ersten Gruppe zusammengefasst. Dadurch können Sie mit einem
Tastendruck mehrere tint-Produkte gleichzeitig bedienen. Das ist z.B. prak­tisch, wenn Sie in einem Raum mehrere „Beleuchtungssituationen“ haben.

Beispiel:

• Ein Arbeitsplatz, der hell beleuchtet sein soll.

• Eine Sitzecke, die mittelhell beleuchtet sein soll.

• Ein weiterer Bereich, der ein besonderes Licht haben soll.

tint-LED-PANEL

ANLEITUNG

14

Beachten Sie:

• Was eine Gruppe letztlich ist, bestimmen Sie selbst. Sie können z.B.
auch

tint-Produkte

eines Zimmers oder einer Etage zusammenfassen.

• Eine Gruppe kann erweitert oder verkleinert werden und es können

tint-Produkte

auch

von einer Gruppe zu einer anderen Gruppe

verschoben werden.

• Ein einzelnes

tint-Produkt

kann ebenfalls eine Gruppe darstellen.

• Mit der tint-Fernbedienung können Sie maximal 4 Gruppen steuern,
wobei die vierte Gruppe die Zusammenfassung der anderen drei
Gruppen darstellt.

• Machen Sie sich vorher Gedanken, welche

tint-Produkte

zu einer
Gruppe zusammengefasst werden sollen und versuchen Sie Gruppen
logisch und nachvollziehbar aufzubauen. Dadurch können Sie beim
späteren Gebrauch die jeweilige Gruppe über die Gruppentaste ohne
langes Ausprobieren schnell ansprechen.

Umgang mit der Gruppentaste

• Beim erstmaligen Drücken wird über die Leuchtdioden oberhalb der
Gruppentaste angezeigt, in welcher Gruppe Sie sich befinden.

tint-LED-PANEL

15

ANLEITUNG

• Durch erneutes Drücken der Gruppentaste springen Sie eine Gruppe
weiter.

• Sie befinden sich in der nachstehenden Gruppe, wenn folgende
Leuchte oberhalb der Gruppentaste leuchtet:

Leuchtdiode 1 für die erste Gruppe

°

° Leuchtdiode 2 für die zweite Gruppe
° Leuchtdiode 3 für die dritte Gruppe
° Leuchtdioden 1, 2 und 3 für alle Gruppen

Neues tint-Produkt einbinden

• Achten Sie beim Kauf neuer
Spezifikationen.
Wir empfehlen

tint-Produkte
wendung von Produkten anderer Hersteller ist nicht sichergestellt,
dass alle Funktionen unterstützt werden bzw. einwandfrei funktio­nieren.

• Mit einer tint-Fernbedienung können bis zu 50 tint-Lampen
und -Leuchten gesteuert werden.

Produkten

auf dessen technische

der Firma Müller-Licht. Bei der Ver-

Binden Sie jedes
schalten Sie andere

tint-Produkt

tint-Produkte

einzeln und nacheinander ein und

während des Verbindens span-

nungslos.

1. Schalten Sie das tint-Produkt ein.

2. Das neue tint-Produkt signalisiert durch kurzes An- und Abschwellen
der Helligkeit und ggf. einem Farbwechsel, dass es sich im Kopp

­lungsmodus befindet. Sollte dieser Vorgang nicht stattfinden, schal­ten Sie das tint-Produkt 5x ein und wieder aus. (siehe Kap. „Reset des

tint-LED-PANEL

ANLEITUNG

16

tint-Produktes“).

3. Drücken Sie wiederholt die Gruppentaste, bis alle Leuchtdioden
oberhalb der Gruppentaste leuchten.

4. Halten Sie die tint-Fernbedienung ganz nah (< 5 cm) an das neue
tint-Produkt.

5. Halten Sie die Gruppentaste so lange gedrückt, bis das tint-Produkt
anfängt zu blinken.

Die Resonanzanzeige blinkt zunächst gleichmäßig rot, danach fängt

sie an schneller zu blinken. Dies zeigt an, dass die tint-Fernbedie

-

nung ein Signal gefunden hat.

Halten Sie die Gruppentaste weiterhin gedrückt, bis das neue tint-

Produkt 3x blinkt und dadurch anzeigt, dass es mit der tint-Fernbe

-

dienung verbunden wurde.

Oberhalb der Gruppentaste leuchtet jetzt nur noch die linke

Leuchtdiode (= Gruppe 1).

6. Falls gewünscht können Sie durch wiederholtes Drücken der Grup

­pentaste eine andere Gruppe auswählen (mittlere Leuchtdiode =
Gruppe 2 etc.).

Nach ca. 10 Sekunden wird das neue tint-Produkt zu der ausgewähl

­ten Gruppe hinzugefügt und die Resonanzanzeige hört auf zu blinken.
Warten Sie diese Zeit ab und drücken Sie in dieser Zeit keine Taste.

Danach ist der Vorgang abgeschlossen und Sie können die erweiterte

Gruppe wie gewohnt bedienen.

tint-Produkt aus einer Gruppe entfernen

1. Schalten Sie ggf. das LED-Panel (bzw. ein anderes tint-Produkt) mit
der tint-Fernbedienung aus (Standby).

tint-LED-PANEL

17

ANLEITUNG

2. Wählen Sie über die Gruppentaste die Gruppe aus, die Sie ändern
möchten.

3. Halten Sie die Gruppentaste ca. 5 Sekunden gedrückt.

Die Resonanzanzeige blinkt rot/grün.

4. Wählen Sie durch wiederholtes Drücken der Gruppentaste das ge

­wünschte tint-Produkt aus. Durch An- und Abschwellen der Helligkeit
signalisiert das tint-Produkt, dass es ausgewählt wurde.

5. Halten Sie ca. 5 Sekunden die Standby-Taste gedrückt.
Das tint-Produkt signalisiert anschließend durch ein Aufblinken und

anschließendes Abdimmen, dass es aus der Gruppe entfernt wurde
und der Vorgang ist abgeschlossen.

Ein tint-Produkt aus einer Gruppe in eine andere Gruppe einbinden

1. Schalten Sie ggf. das tint-Produkt mit der tint-Fernbedienung aus
(Standby).

2. Wählen Sie über die Gruppentaste die Gruppe aus, die Sie ändern
möchten. (Möchten Sie z.B. aus der Gruppe 2 ein Leuchtmittel zur
Gruppe 1 hinzufügen, drücken Sie so oft die Gruppentaste, bis die
mittlere Leuchte oberhalb der Gruppentaste leuchtet.)

3. Halten Sie die Gruppentaste ca. 5 Sekunden gedrückt.

Die Resonanzanzeige blinkt rot/grün.

4. Wählen Sie durch wiederholtes Drücken der Gruppentaste das ge
wünschte tint-Produkt aus. Durch An- und Abschwellen der Helligkeit
signalisiert das tint-Produkt, dass es ausgewählt wurde. Die Leucht-

-

tint-LED-PANEL

ANLEITUNG

18

mittel blinken in der Reihenfolge, wie sie in der tint-Fernbedienung
hinterlegt wurden.

5. Halten Sie erneut die Gruppentaste für ca. 5 Sekunden gedrückt, um
das ausgewählte tint-Produkt in einer neuen Gruppe zu hinterlegen.

Die Gruppenanzeige für Gruppe 1 leuchtet.

6. Wählen Sie (falls erforderlich) mit der Gruppentaste die Gruppe aus,
zu der Sie das tint-Produkt hinzufügen möchten.

Nach ca. 10 Sekunden wird das tint-Produkt zu der ausgewählten
Gruppe hinzugefügt und die Resonanzanzeige hört auf zu blinken.
Warten Sie diese Zeit ab und drücken Sie in dieser Zeit keine Taste.

Danach ist der Vorgang abgeschlossen und Sie können die erweiterte

Gruppe wie gewohnt bedienen.

Reset

Zurücksetzen auf 100% Licht

Die

tint-Produkte
lung warmweiß und 100% Helligkeit zurückgesetzt werden. Das kann
z. B. dann erforderlich sein, wenn Sie das LED-Panel zuvor gedimmt
haben und die Batterien der Fernbedienung leer sind. Diese Funktion
darf auch im Regelfall verwendet werden, wenn Sie die tint-Fernbedie­nung gerade nicht griffbereit haben.

1. Schalten Sie über den Lichtschalter das jeweilige tint-Panel 3x aus

und wieder ein (Intervall von ca. 3 Sekunden).

2. Das LED-Panel startet nun in der Grundeinstellung warmweiß, 100%.

können ganz bequem per Lichtschalter auf die Einstel-

tint-LED-PANEL

19

ANLEITUNG

Reset des tint-Produktes/Kopplungsmodus

Ein Reset des tint-Produktes ist nur im Ausnahmefall erforderlich, z.B.
wenn die Fernbedienung zurückgesetzt werden musste, oder wenn Sie
das tint-Produkt in ein Smart Home Gateway einbinden möchten.

1. Schalten Sie das tint-LED-Panel 5x ein und aus (Intervall von ca. 3
Sekunden).

2. Schalten Sie das tint-LED-Panel wieder ein. Es startet nun ein Farb

­durchlauf.
Der gewünschte Reset ist erfolgt und Sie können das

tint-Produkt

wie

gewohnt in Ihre Fernbedienung oder anderweitige Zigbee-Systeme
einbinden.

Reset der tint-Fernbedienung

Ein Reset ist nur im Ausnahmefall erforderlich, z.B. wenn das LED-Panel
auch nach dem Entfernen und Wiedereinlegen der Batterien nicht mehr auf
die tint-Fernbedienung reagiert.

Bei einem Reset gehen alle vordefinierten Gruppeneinstellungen
verloren und Sie müssen danach tint-Fernbedienung und auch das
LED-Panel wieder miteinander verbinden.

1. Ziehen Sie den Batteriefachdeckel ab.

2. Drücken Sie mit einem spitzen Gegenstand oder mithilfe der Batterie
fachabdeckung für 3 Sekunden auf die Reset-Taste auf der Rückseite.
Die Kontroll-LED blinkt ca. 30 s. Drücken Sie in dieser Zeit keine Tasten.

3. Gehen Sie danach vor, wie im Abschnitt „Reset des tint-Produkts“ und
nachfolgend wie im Abschnitt „Gruppenfunktionen - Neues tint-Produkt
einbinden“ beschrieben.

-

tint-LED-PANEL

ANLEITUNG

20

Jedes LED-Panel wird dabei einzeln und nacheinander eingebunden.
Gehören z.B. drei LED-Panels zu der Gruppe, müssen Sie den Vorgang

„Neues tint-Produkt einbinden“ 3x wiederholen.

Smart Home Ready:

Die tint-Produkte von MÜLLER-LICHT sind steuerbar über den aktuellsten
Zigbee Funkstandard 3.0 und kompatibel mit zahlreichen Lichtsteue­rungssystemen wie zum Beispiel Philips Hue* (ohne Hue Entertainment
und ohne HomeKit-Integration), Osram Lightify*, dem Sprachassistenten
von Amazon (über Amazon Echo Plus)**, und vielen weiteren.

Weitere Informationen über die Zigbee Allianz erhalten Sie unter
www.zigbee.org.

Zum Einbinden in ein Smart Home-Gateway/eine App muss das
LED-Panel zurücksetzt sein, siehe „Reset des tint-Produkts“.
Die Verbindung zur tint-Fernbedienung wird dadurch zunächst

gelöscht.

*Einschränkungen bei einzelnen Diensten möglich, aktuelle
Infos unter www.mueller-licht.de/tint/kompatibilitaet

**Sofern dieser Service in Ihrem Land verfügbar ist.

tint-LED-PANEL

21

ANLEITUNG

Einbinden in ein Zigbee-Gateway:

- Starten Sie in der zugehörigen App den Suchvorgang.

- Schalten Sie erst jetzt das tint-Produkt (im Kopplungsmodus) ein, auch
wenn dies in der App ggf. anders angegeben wird.

- Das tint-Produkt wird innerhalb weniger Sekunden von der App gefun­den und blinkt zur Bestätigung kurz auf. Der Suchlauf dauert je nach App
noch einige Sekunden, anschließend wird das tint-Produkt in der App als
neues Gerät angezeigt und kann beliebig benannt werden.

Für jedes tint-Produkt muss ein eigener Verbindungsvorgang durch­geführt werden. Um Probleme zu vermeiden, sollten Sie alle anderen
tint-Produkte stromlos schalten, während Sie ein neues tint-Produkt mit
der App verknüpfen.

In einige Zigbee-Gateways lässt sich auch die tint-Fernbe­dienung einbin den, sodass Leuchtmittel und Fernbedienung
parallel verwendet werden können. Eine Anleitung und weitere

Informationen erhalten Sie unter www.mueller-licht.de/tint

Reinigung

Schalten Sie das LED-Panel aus und ziehen Sie den Netzstecker und/
oder schalten Sie die Raumsicherung am Sicherungskasten aus.

Reinigen Sie das LED-Panel und die Fernbedienung nur mit einem tro­ckenen Tuch. Bewahren Sie sie bei Nichtgebrauch an einem trockenen,
vor Kindern geschützten Ort auf.

tint-LED-PANEL

ANLEITUNG

22

Fehlersuchtabelle

Problem Mögliche Ursache

Keine Funktion. Die Batterien in der tint-Fernbe-

„Falsches“ tint-Produkt leuchtet. Wählen Sie über die Gruppentas-

Das Licht schaltet sich plötzlich
aus.

Sie haben ein neues tint-Produkt
eingebunden und bei Verwendung
einer Farblicht-Funktion schaltet
sich dieses tint-Produkt aus.

Sie wollen ein weiteres Leucht­mittel einbinden, jedoch blinkt das
bereits
eingebundene tint-Produkt .

dienung sind leer und müssen
gewechselt werden.

Die tint-Produkte selbst sind aus­geschaltet oder die Netzstecker
sind nicht eingesteckt.

Sie haben über die Gruppentaste
eine falsche bzw. gar keine Grup­pe ausgewählt. Wählen Sie die
richtige Gruppe aus oder wählen
Sie über die Gruppentaste durch
wiederholtes Drücken „Alle Grup­pen“ aus (alle Leuchten oberhalb
der Gruppentaste leuchten).

te die richtige Gruppe aus oder
stellen Sie über die Gruppentaste
„Alle Gruppen“ ein.

Sie haben die Szene „Sonnenun­tergang“ gewählt. Kein Fehler.

Das neue tint-Produkt bietet le­diglich weißes Licht. Kein Fehler.

Schalten Sie das bereits ver­bundene tint-Produkt aus oder
entfernen Sie sich vom bereits
verbundenen Produkt etwas.

tint-LED-PANEL

23

ANLEITUNG

Problem Mögliche Ursache

Das tint-Produkt hat sich in die
falsche Gruppe eingebunden.

Stellen Sie sicher, in welcher
Gruppe sich das tint-Produkt
befindet. Gehen Sie vor wie in
„tint-Produkt aus einer Gruppe
in eine andere Gruppe einbinden“
beschrieben.

Das tint-Produkt lässt sich nicht
in ein fremdes System einbinden.

Bitte prüfen Sie, ob sich das
tint-Produkt im Kopplungsmodus
befindet.

Das tint-Produkt reagiert nicht in
der Gruppeneinstellung „Alle“.

Bitte entkoppeln Sie das Produkt
aus der tint-Fernbedienung und
verbinden Sie es erneut.

Das tint-Produkt lässt sich nicht
hinzufügen.

Das tint-Produkt ist bereits
einer Fernbedienung oder einem
Gateway zugeteilt. Bitte entfernen
Sie es aus dem bestehenden
Netzwerk

Verringern Sie die Entfernung zur
Fernbedienung

Schalten Sie naheliegende Zigbee
Geräte spannungslos

Die Standby-Taste muss mehrfach
gedrückt werden.

Wenn die tint-Produkte vorher
über den Lichtschalter ausge­schaltet wurden, muss sich die
tint-Fernbedienung neu synchro­nisieren.

Sie haben Teile des Systems über
einen Lichtschalter abgeschaltet.
Die tint-Fernbedienung synchro­nisiert sich neu.

tint-LED-PANEL

ANLEITUNG

24

Problem Mögliche Ursache

In welcher Gruppe befindet sich
mein tint-Produkt gerade?

Durch einfaches Ein- und Aus­schalten der Gruppen können Sie
feststellen, in welcher Gruppe
sich Ihr gewünschtes tint-Produkt
befindet.

Antworten auf weitere häufig gestellte Fragen finden Sie unter

www.mueller-licht.de/tint

Technische Daten

Frequenzband des drahtlosen RF-Modus: 2405-2480,0 MHz
Maximale Sendeleistung: <20 mW
Funkreichweite (Freifeld): 30 m
Fernbedienung: 3 V (2x AAA/LR03)

Umgebungsbedingungen:
Temperatur (Betrieb): -20°C...40°C
Temperatur (Aufbewahrung): -25°C...60°C
Relative Luftfeuchtigkeit: 5–95% (keine Kondensation)

tint-LED-PANEL

25

ANLEITUNG

Panel white+color,
20x60 cm

Panel white+color
quadratisch, 45x45

Panel white+color
rund, 45 cm

cm
Art.
Leistung
Lichtstrom
Farbtemperatur
Schaltzyklen
Lebensdauer
Schutzklasse
Stand-By-Verbrauch
Netzspannung
Netzfrequenz

Konformitätserklärung

404028 404029 404030
26 W 30 W 30 W
1300 lm 1800 lm 1800 lm
1800-6500 K + RGB 1800-6500 K + RGB 1800-6500 K + RGB

100.000 100.000 100.000

25.000 h 25.000 h 25.000 h
II, IP20 II, IP20 II, IP20
<1,0 W <1,0 W <1,0 W
220-240 V 220-240 V 220-240 V
50 Hz 50 Hz 50 Hz

Hiermit erklärt Müller-Licht International GmbH, dass der Funkan­lagentyp „Müller-Licht tint“ der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: www.mueller-licht.de/tint

tint-LED-PANEL

ANLEITUNG

26

Entsorgen

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entspre­chend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer
einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthal­tene Wertstoffe der Wiederverwertung zugeführt und die Belastung der
Umwelt vermieden.
Geben Sie das Altgerät kostenlos an einer Sammelstelle für Elektroschrott
oder einem Wertstoffhof ab.

Entnehmen Sie vor der Entsorgung die Batterie aus dem Gerät und entsor
gen Sie diese separat.
Batterien und Akkus gehören nicht in den Hausmüll. Jeder Verbraucher ist
gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner
Gemeinde, seines Stadtteils oder im Handel abzugeben.
Alle Batterien und Akkus können dadurch einer umweltschonenden
Entsorgung zugeführt werden. Batterien und Akkus, die Schadstoffe
enthalten, sind durch dieses Zeichen und durch chemische Symbole
gekennzeichnet (Pb für Blei).

Entsorgen Sie auch die Verpackungsmaterialien umweltgerecht, indem Sie
diese sortenrein in die bereitgestellten Sammelbehälter geben.

Allgemeines Recyclingsymbol. Weiterführende Informationen finden Sie
unter: www.mueller-licht.de/recycle/

tint-LED-PANEL

27

ANLEITUNG

-

CONTENU

Généralités ......................................... .........28

En bref / Volume de livraison ....... ...........28

Introduction .................................. ...........29

Légende ........................................ ...........29

Symboles de sécurité ................... ...........30

Utilisation conforme ........................... .........30

Consignes de sécurité ........................ .........31

Télécommande tint ............................ .........34

Mise en service ................................... .........35

Insérer les piles ............................ ...........35

Support mural pour télécommande ...... 35

Monter le panneau LED ......................... 37

Généralités

Utilisation ......................................... ...........38

Fonctions de base ........................ ...........39

Scènes .......................................... ...........40

Fonctions du groupe .................... ...........40

Réinitialisation................................ .........45

Smart Home Ready ............................ .........46

Nettoyage ........................................... .........48

Tableau de recherche d’erreurs ......... .........48

Caractéristiques techniques .............. .........50

Déclaration de conformité ................. .........51

Élimination ...................................................51

En bref

404028

404030

404029

Volume de livraison

• Panneau LED tint

• Télécommande
tint avec support
mural et matériel de
montage

• 2 piles LR03
(AAA)/1,5 V

• Mode d‘emploi

• Matériel de
montage :
4x vis, 4x cheville

tint-LED-PANEL

MODE D‘EMPLOI

28

Chère cliente, cher client !

Ce mode d’emploi contient des informations importantes
concernant la mise en service et l‘utilisation.

Avant d’installer le panneau LED, veuillez lire soigneuse­ment le mode d’emploi, en particulier les consignes de sécurité. Le
non-respect de ce mode d’emploi peut entraîner de graves blessures et
endommager le produit.

Conservez le mode d’emploi afin de pouvoir vous y référer ultérieure­ment. Si le panneau LED est transmise à des tiers, joignez-leur impérati­vement ce mode d’emploi.

Vous pouvez aussi télécharger ce mode d’emploi en tant que fichier pdf
sur Internet à l’adresse www.mueller-licht.de/tint.

Légende

Les symboles et remarques suivants sont utilisés dans ce mode
d’emploi, sur led ampoules ou sur l‘emballage.

AVERTISSEMENT!

Ce symbole/mot de signalisation désigne un danger de degré moyen
qui, s’il n’est pas écarté, peut conduire à des blessures graves voire
mortelles.

ATTENTION!

Ce symbole/mot de signalisation désigne un danger de degré faible qui,
s’il n’est pas écarté, peut conduire à des blessures mineures à modé­rées.

tint-LED-PANEL

29

MODE D‘EMPLOI

AVIS!

Ce mot de signalisation met en garde concernant d‘éventuels dommages
matériels.

Ce symbole fournit des informations complémentaires utiles
concernant la manipulation ou l’utilisation. Veuillez lire ce docu­ment avec attention.

Consignes de sécurité

Ne pas exposer ce produit à l‘humidité ou à l’eau

Régulation impossible par le variateur conventionnel

Isolation de protection selon la classe de protection II

Utilisation conforme

Ce panneau LED est utilisé à des fins d’éclairage et peut,
après raccordement, être commandé avec la télécommande associée
et/ou être intégré dans un Smart Home System avec la norme radio

Zigbee.
La télécommande permet de commander jusqu’à 50 produits tint.
Le panneau LED doit uniquement être monté sur des murs/plafonds
avec une capacité de charge autorisée. L‘article ne convient pas pour un

usage industriel.

tint-LED-PANEL

MODE D‘EMPLOI

30

Consignes de sécurité

AVIS!

• Le présent article peut être utilisé par des enfants à partir de 8 ans,
ainsi que par des personnes présentant des capacités physiques,
sensorielles ou mentales diminuées, ou un manque d’expérience et
de connaissances si elles sont sous surveillance ou ont été infor­mées sur l’utilisation sûre de l‘article et les dangers qui en résultent.

AVERTISSEMENT!

DANGER pour les enfants

• Les enfants ne peuvent pas jouer avec l‘article.

• Gardez le matériau d‘emballage hors de portée des enfants. Risque
d‘étouffement en cas d‘ingestion.

• Conservez donc les piles et la télécommande tint hors de portée des
petits enfants. En cas d‘ingestion de la pile ou d‘insertion dans le
corps, faire immédiatement appel à une assistance médicale.

• Les piles peuvent être mortelles en cas d‘ingestion.

• Si le compartiment de piles ne se ferme pas correctement, veillez à
ne plus utiliser le produit et à le tenir à l‘écart des enfants.

tint-LED-PANEL

31

MODE D‘EMPLOI

DANGER lié au courant électrique

• Avant utilisation, vérifiez que la tension secteur disponible correspond
à la tension de service requise par l‘article (voir « Caractéristiques
techniques »).

• Lors de l’insertion des piles, veillez à la bonne polarité.

• Remplacez toujours toutes les piles en même temps. N’utilisez pas
des types différents et ne mélangez pas des piles neuves et usagées.

• N‘utilisez pas l‘article s‘il est endommagé.

• Évitez le contact de l‘article avec de l‘eau ou d‘autres liquides.

• Les ampoules peuvent être réglées au moyen de la télécommande
tint livrée ou d‘autres appareils de commande utilisant Zigbee. Ne pas
utiliser de variateur conventionnel.

DANGER d‘incendie/de brûlure et/ou d‘explosion

• Risque d‘explosion en cas de changement non conforme de la pile.
Remplacez uniquement les piles par des piles du même type ou d‘un
type comparable. Respectez les « Caractéristiques techniques ».

• Les piles ne peuvent pas être chargées, réactivées avec d‘autres mo­yens, démantelées, jetées dans le feu ou être mises en court-circuit.
Sans quoi, risque accru d‘explosion et d‘écoulement, des gaz peuvent
en outre s‘échapper !

• Évitez tout contact du fluide de la pile avec la peau, les yeux et les
muqueuses.

tint-LED-PANEL

MODE D‘EMPLOI

32

• En cas de contact, rincez immédiatement et abondamment les zones
concernées à l‘eau claire et consultez tout de suite un médecin.

• Lors de l’insertion des piles, veillez à la bonne polarité.

• Remplacez toujours toutes les piles en même temps.

• N’utilisez pas des types différents et ne mélangez pas des piles
neuves et usagées.

ATTENTION!

ATTENTION aux dommages matériels

• Retirez les piles de la télécommande tint si celle-ci est usée ou si
vous n‘utilisez plus l‘article. Vous évitez ainsi des dommages suscep­tibles de survenir par écoulement.

• N‘exposez pas les piles à des conditions extrêmes, en entreposant
celles-ci par exemple sur des radiateurs ou sous le rayonnement
direct du soleil. Risque accru d‘écoulement !

• Si nécessaire, nettoyez les contacts des piles et de l‘appareil avant
leur insertion.

tint-LED-PANEL

33

MODE D‘EMPLOI

Télécommande tint

1 Touche

de mise en

veille

4 Commande

du blanc

5 Commande

de la lumino-

6 Touche de la

scène « Éclairage

9 Touche de la

scène « Éclai-

rage de nuit »

10 Touche de la

scène « Feu de

sité

de travail »

camp »

12 Affichage

du groupe

(3 voyants lumineux)

7 Touche de la scène
« Coucher du soleil »

13 Touche du
groupe

2 Affichage de la
résonance

3 Commande
de la couleur

8 Touche de la
scène « Fête »

11 Touche de la
scène
« Romantique »

tint-LED-PANEL

MODE D‘EMPLOI

34

14 Touche de
remise à zéro

15 Compartiment

pour 2 piles LR03

(AAA)

Mise en service

Insérer les piles

1. Ouvrez le compartiment pour piles au dos de la
télécommande tint.

2. Insérez les 2 piles de type LR03 (AAA)/1,5 V
comme l‘indique l‘illustration figurant sur le fond
du compartiment pour piles.
Respectez la polarité correcte des piles (+/-).

3. Repoussez le cache du compartiment pour piles.

Utiliser le support mural pour la télécommande (en option)

Vous pouvez utiliser le support mural fourni pour ranger la télécommande
tint en toute sécurité. Un aimant intégré au support maintient la télécom­mande tint bien en place sur le support.

tint-LED-PANEL

35

MODE D‘EMPLOI

Le support peut être monté avec des bandes adhésives ou des vis, et au
besoin des chevilles sur son socle.

La fixation magnétique du support sur des objets métalliques est égale­ment possible sans collage ni vissage.

Collage du support mural

1. Tirez sur le film de protection des deux patins adhésifs.

2. Appuyez sur le support en faisant légèrement pression sur le socle

propre, sec et exempt de poussières.

Vissage du support mural

Selon le socle, vous pouvez également visser le support mural sur un
mur au moyen de vis et, si nécessaire, de chevilles. Les vis et chevilles
sont fournies.

Assurez-vous que l’emplacement prévu ne comporte ni tuyaux, ni con-

duites.

1. Séparez les deux moitiés du support en soulevant une moitié vers le

haut à l’aide d‘un petit tournevis (fig. 1)

2. Utilisez l‘arrière du support comme gabarit pour marquer les trous de

perçage.

3. Percez les trous et insérez-y les chevilles (si nécessaire) (fig. 2).

4. Vissez l‘arrière du support au mur.

ATTENTION!

tint-LED-PANEL

MODE D‘EMPLOI

36

5. Placez la partie supérieure du support sur la partie inférieure vissée (fig. 3).
Le support peut à présent être utilisé

.

Fig. 1 Fig. 2 Fig. 3

Monter le panneau LED

1. Avant le montage, mettez le câble réseau hors tension : arrêter
le coupe-circuit ou dévisser le fusible et protéger contre toute remise en

service.

2. Marquez avec le support mural les trous à percer au plafond.
Veillez absolument à ce que les câbles et tuyaux ne passent pas dans la zone

de perçage.
Percez aux endroits indiqués et insérez les chevilles. Fixez maintenant le

support avec les vis associées.

3. Raccordez le câble de raccordement à la barrette de connexion dans le boî
tier de raccordement. Veillez à un arrêt sûr des câbles et raccordez le boîtier
de raccordement.

4. Raccordez maintenant le câble du pilote LED avec le panneau LED.

5./6. Selon le modèle : poussez/tournez le panneau LED sur le support fixé.

7. Réactivez maintenant le fusible.

-

tint-LED-PANEL

37

MODE D‘EMPLOI

① ①

②

③

L

N

⑤

④

⑥

⑦

⑧ ⑧

②

③

L

N

⑤

⑦

④

⑥

Utilisation

Le panneau LED tint est déjà relié à la télécommande fournie
et peut être commandé directement. D’autres lampes et éclairages

tint doivent être raccordés au préalable dans la télécommande

(voir le chap. « Raccordement d‘un nouveau produit tint »).
La télécommande tint est une télécommande radio.

• Vous n’avez pas besoin de « viser » le panneau LED avec la télécommande tint
pour le commander.

• La télécommande tint pénètre également au travers de matériaux durs, tels
que murs, portes et fenêtres.

• La porté maximale est d‘env. 30 mètres en champ libre (en fonction des obsta
cles situés entre la télécommande tint et le panneau LED).

-

tint-LED-PANEL

MODE D‘EMPLOI

38

• Chaque pression sur le bouton est confirmée par l‘allumage de l‘affichage de la
résonance.

Fonctions de base
Activation/désactivation

Appuyez sur la touche de veille pour activer et redésactiver les produits. La fonc­tion Mémoire mémorise le dernier « état de l‘éclairage » et démarre automatique­ment à l’activation suivante.

Régler les couleurs

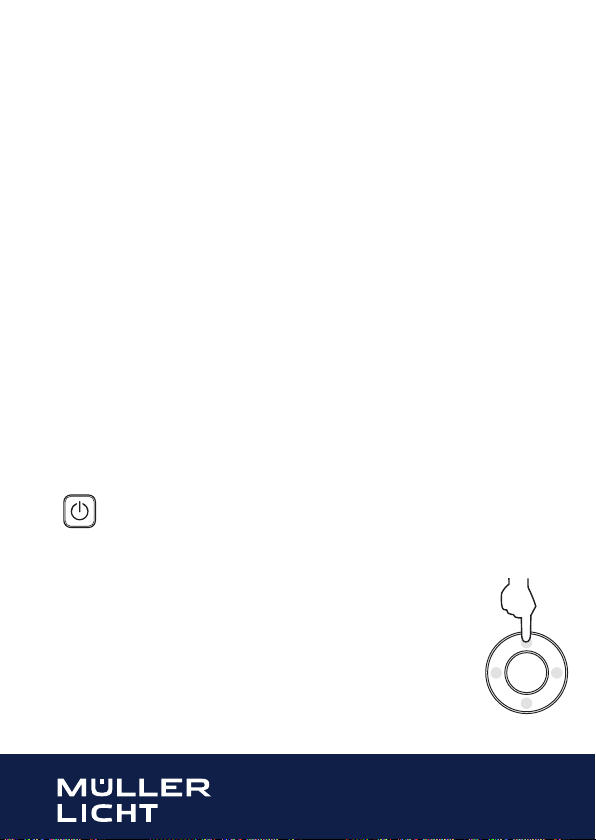

Appuyez sur l’un des quatre points de pression (fig. 4) pour
sélectionner la couleur souhaitée :

Pression courte : La couleur change dans la direction
souhaitée dans la gamme de couleurs.

Pression longue : La couleur passe à une valeur
colorimétrique définie.

Fig. 4

Régler le ton de blanc

Par une pression courte, sélectionnez des paramètres de ton
de blanc définis : blanc chaud, blanc neutre et blanc froid.

Par une pression longue, réglez vous-même le ton de blanc souhaité en continu
jusqu‘à la zone super blanc chaud

.

Réglage de la luminosité

Par une pression courte, réglez des niveaux de luminosi­té définis : 100 %, 80 %, 50 %, 20 %, 10 % et 5 %.

Par une pression longue, réglez vous-même le niveau de luminosité
souhaité.

tint-LED-PANEL

39

MODE D‘EMPLOI

Scènes

Les scènes désignent les réglages d’éclairage prédéfinis.
Une scène est activée par une courte pression sur la touche correspon-

dante.

Scène « Éclairage de travail » : Éclairage clair 100 % neutre
Scène « Coucher de soleil » : Commence par une lumière blanche

chaude (50 %), puis s’atténue après 15 minutes. Après 10 minutes

supplémentaires, la lampe s‘arrête.

Scène « Fête » : Un changement de couleurs vives et en constante
évolution débute.

Scène « Éclairage de nuit » : Lumière blanche chaude tamisée
à 5 %.

Scène « Feu de camp » : Simule un feu de camp dans des tons
chauds alternant entre l‘orange, le rouge et le blanc.

Scène « Romantique » : Alternance constante des couleurs rouge,
rose et violette.

Si vous utilisez un produit de tint „white“ qui ne fournit que de la
lumière blanche, les fonctions d‘éclairage couleur ne sont pas
disponibles. Le produit s‘arrête.

Fonctions du groupe

Sélectionner un groupe

Si vous avez installé plusieurs produits tint, elles sont regroupées au départ
dans le premier groupe. Ainsi, d’une pression sur un bouton, vous pouvez
commander plusieurs produits tint simultanément. Ce dispositif est pra­tique, par exemple, si plusieurs « situations d’éclairage » cohabitent au sein
d‘un même espace.

tint-LED-PANEL

MODE D‘EMPLOI

40

Exemple

:

• Un lieu de travail qui doit bénéficier d‘un éclairage clair.

• Un coin détente qui doit bénéficier d‘un éclairage moyennement clair.

• Un autre espace devant bénéficier d’un éclairage particulier.

Attention :

• Vous décidez vous-même de ce qu‘est finalement un groupe. Vous
pouvez, par exemple, regrouper aussi les produits tint d‘une pièce ou
d‘un étage.

• Un groupe peut être élargi ou réduit, et les produits tint peuvent
également être déplacées d‘un groupe à l‘autre.

• Une seule produit tint peut aussi constituer un groupe.

• La télécommande tint permet de contrôler jusqu’à 4 groupes, le qua­trième groupe représentant l’ensemble des trois autres.

• Au préalable, réfléchissez aux produits qui doivent être regroupées
et essayez de constituer des groupes de façon logique et comp­réhensible. Cela vous permet d‘accéder ensuite rapidement au
groupe correspondant au moyen de la touche de groupe sans avoir à
effectuer de longs tests.

Utilisation de la touche du groupe

• À la première pression sur la touche, les voyants situés au-dessus
de la touche du groupe indiquent le groupe dans lequel vous vous

tint-LED-PANEL

41

MODE D‘EMPLOI

trouvez.

• Appuyez à nouveau sur la touche du groupe pour passer au groupe
suivant.

• Vous vous trouvez dans le groupe suivant lorsque le voyant suivant
au-dessus de la touche du groupe est allumé :

Voyant 1 pour le premier groupe

°

° Voyant 2 pour le deuxième groupe
° Voyant 3 pour le troisième groupe
° Voyants 1, 2 et 3 pour tous les groupes

Raccordement d‘un nouveau produit tint

• Au moment d’acheter de nouveaux produits, faites attention à leurs
caractéristiques techniques.
Nous recommandons d’opter pour les produits tint de la société
Müller-Licht. Si vous utilisez des produits d‘autres fabricants, rien ne
garantit que toutes les fonctions seront prises en charge ou foncti­onneront correctement.

• Jusqu‘à 50 lampes et lumières peuvent être contrôlées avec une
télécommande tint.

Attachez chaque produit tint un à la fois et éteignez les autres
produits lors de la connexion.

1. Débranchez la prise secteur, retirez l‘ancienne ampoule et tournez la
nouvelle ampoule tint dans sa douille.

2. Branchez la/les prise(s) secteur et réglez les interrupteurs de lampe
correspondants sur I ou ON.

Le nouveau produit tint indique q‘il est en mode de couplage en aug

mentant et en diminuant brièvement la luminosité et, s’il y a lieu, en
changeant de couleur. Si cela ne se produit pas, allumez et éteignez

-

tint-LED-PANEL

MODE D‘EMPLOI

42

le produit 5 fois de suite. (voir le chap. « Réinitialisation du produit tint
»).

3. Appuyez de manière répétée sur la touche du groupe jusqu‘à ce que
tous les voyants situés au-dessus de la touche du groupe s‘allument.

4. Maintenez la télécommande tint tout près (< 5 cm) de la nouvelle
ampoule.

5. Maintenez la touche du groupe enfoncée jusqu‘à ce que l’ampoule
commence à clignoter.

L‘affichage de résonance commence par clignoter en rouge de façon

uniforme, puis se met à clignoter plus rapidement. Cela indique que
la télécommande tint a capté un signal.

Continuer à tenir la touche du groupe enfoncée jusqu’à ce que la

nouvelle ampoule clignote 3x pour indiquer qu’elle a été raccordée à
la télécommande tint.

Au-dessus de la touche du groupe, seul le voyant de gauche continue

d’être allumé (= groupe 1).

6. Si vous le souhaitez, vous pouvez sélectionner un autre groupe en
appuyant plusieurs fois sur la touche du groupe (voyant du milieu =
groupe 2, etc.).

Après environ 10 secondes, la nouvelle le nouveau produit est ajoutée

au groupe sélectionné et l‘affichage de résonance cesse de clignoter.
Patientez pendant ce délai et n‘appuyez sur aucune touche.

Le processus est alors terminé et vous pouvez utiliser le groupe

étendu comme à l’accoutumée.

Suppression d’une ampoule d’un groupe

1. Éteignez au besoin le produit au moyen de la télécommande tint
(veille).

tint-LED-PANEL

43

MODE D‘EMPLOI

2. Au moyen de la touche du groupe, sélectionnez le groupe que vous
souhaitez modifier.

3. Maintenez la touche du groupe enfoncée pendant env. 5 secondes.

L‘affichage de résonance clignote en rouge/vert.

4. Par des pressions répétées sur la touche du groupe sélectionnez le
produit souhaitée. Le nouveau produit indique qu‘il a été sélectionnée
en augmentant et en diminuant brièvement la luminosité.

5. Maintenez la touche de veille enfoncée pendant env. 5 secondes.

Le produit indiquera alors qu‘il a été éliminée du groupe en cligno

-

tant, puis en se tamisant, et le processus prend fin.

Raccordement d‘un produit tint d’un groupe avec un autre groupe

1. Éteignez au besoin les le produit au moyen de la télécommande tint
(veille).

2. Au moyen de la touche du groupe, sélectionnez le groupe que vous
souhaitez modifier. (Par exemple, si vous souhaitez ajouter un produit
du groupe 2 au groupe 1, appuyez de manière répétée sur la touche
du groupe jusqu‘à ce que le voyant du milieu au-dessus de la touche
du groupe s‘allume.)

3. Maintenez la touche du groupe enfoncée pendant env. 5 secondes.

L‘affichage de résonance clignote en rouge/vert.

4. Par des pressions répétées sur la touche du groupe sélectionnez le
produit souhaitée. Le nouveau produit indique qu‘il a été sélection
née en augmentant et en diminuant brièvement la luminosité. Les
produits clignotent dans l‘ordre dans lequel ils sont définies sur la
télécommande tint.

5. Maintenez à nouveau la touche du groupe enfoncée pendant env. 5
secondes pour définir le produit sélectionné dans un nouveau groupe.

L‘affichage du groupe 1 s’allume.

-

tint-LED-PANEL

MODE D‘EMPLOI

44

6. Si nécessaire, utilisez la touche du groupe pour sélectionner le groupe
auquel vous souhaitez ajouter le produit.

Après environ 10 secondes, le produit est ajoutée au groupe sélectionné et
l‘affichage de résonance cesse de clignoter. Patientez pendant ce délai et
n‘appuyez sur aucune touche.

Le processus est alors terminé et vous pouvez utiliser le groupe étendu
comme à l’accoutumée.

Réinitialisation à une luminosité de 100 %

Le panneaux LED tint peuvent être réinitialisées très facilement avec
l‘interrupteur sur le réglage blanc chaud et à une luminosité de 100 %.
Cela peut s’avérer nécessaire, par ex. lorsque vous avez tamisé le produit
au préalable et que les piles de la télécommande sont vides. En règle géné­rale, cette fonction peut également être utilisée si la télécommande tint
n’est pas à portée de main.

1. Éteignez le panneau LED 3 fois (dans un intervalle de 3 secondes) et
rallumez-la au moyen de l‘interrupteur.

2. Le panneau LED commence à présent avec le réglage par défaut, à
savoir blanc chaud, 100 %.

Réinitialisation du produit tint / mode de couplage

Une réinitialisation de du produit tint n‘est nécessaire que dans des cas ex­ceptionnels, par exemple, si la télécommande a dû être réinitialisée ou si vous
souhaitez raccorder le produit dans un Smart Home Gateway.

1. Activez et désactivez le produit tint 5 fois (dans un intervalle de 3 secondes).

2. Réactivez le produit tint. Un changement de couleur débute à présent.
La réinitialisation souhaitée a eu lieu et vous pouvez intégrer l‘ampoule
tint comme à l’accoutumée à votre télécommande ou à d‘autres systèmes
Zigbee.

tint-LED-PANEL

45

MODE D‘EMPLOI

Réinitialisation de la télécommande tint

Une réinitialisation n‘est nécessaire que dans des cas exceptionnels, par
exemple, si les ampoules ne répondent pas à la télécommande tint même
après remplacement des piles.

Lors d‘une réinitialisation, tous les paramètres de groupe prédé
finis sont perdus et vous devez ensuite reconnecter la télécom­mande tint et les ampoules.

1. Retirez le couvercle du compartiment à piles.

2. Au moyen d’un objet pointu ou du couvercle du compartiment à piles,
appuyez sur la touche de réinitialisation à l‘arrière.

3. Procédez comme le décrit la section « Réinitialisation de l‘ampoule tint
», puis selon la description présente dans la section « Raccordement
d‘une nouvelle ampoule ».

Chaque produit tint est intégrée individuellement l‘une après l‘autre. Si par
exemple trois ampoules appartiennent au groupe, vous devez répéter le
processus « Raccordement d‘un nouveau produit » 3 fois.

Smart Home Ready :

Les produits tint de MÜLLER-LICHT peuvent être commandés au moyen
de la dernière norme radio Zigbee 3.0 et sont compatibles avec de
nombreux systèmes de commande de l‘éclairage, par exemple Philips
Hue* (sans Hue Entertainment et sans intégration de HomeKit), Osram
Lightify*, l‘assistant linguistique d‘Amazon (via Amazon Echo Plus)**, etc.

Pour plus d’informations sur Zigbee Allianz,
consultez le site www.zigbee.org.

-

tint-LED-PANEL

MODE D‘EMPLOI

46

Pour l‘intégration dans une passerelle Smart Home/application,
le panneau LED doit être réinitialisé, voir « Réinitialisation du
produit tint ».

Le raccordement à une télécommande tint est d’abord supprimé.

Intégration dans une passerelle Zigbee :

• Lancez la recherche dans l’application correspondante.

• Démarrez maintenant le produit tint (en mode couplage), même en

cas de spécification contraire dans l’application.

• Le produit tint est trouvé par l’application en quelques secondes et

clignote brièvement pour confirmation. La recherche dure encore
quelques secondes en fonction de l’application, puis le produit tint
est affiché dans l’application comme nouvel appareil et peut être
désigné au choix.

Pour chaque produit tint, un raccordement individuel peut être effec­tué. Pour éviter les problèmes, vous devez mettre hors tension tous les
autres produits tint pendant que vous associez un nouveau produit tint à
l’application.

Dans certaines passerelles Zigbee, il est également possible d’intégrer la
télécommande tint afin que l’ampoule et la télécommande puissent être
utilisées en parallèle. Pour obtenir des instructions et un supplément
d’informations, consultez la page www.mueller-licht.de/tint

* Restrictions sur les services individuels possibles, informations actuali­sées sur www.mueller-licht.de/tint/kompatibilitaet
*Si ce service est disponible dans votre pays.

tint-LED-PANEL

47

MODE D‘EMPLOI

Nettoyage

Arrêtez le panneau LED et débranchez au besoin le/les prises secteur et/ou
utilisez le fusible du boîtier.

Nettoyez le panneau LED et la télécommande avec un chiffon sec. Con­servez le panneau LED et la télécommande au sec et hors de portée des
enfants si elle n’est pas utilisée.

Tableau de recherche des erreurs

Problème Cause possible

Sans fonction. Les piles de la télécommande tint

Les « mauvais » produits tint
s‘allument.

La lumière s‘éteint subitement. Vous avez sélectionné la scène « Cou-

Vous avez intégré une nouvelle
ampoule et celle-ci s’éteint lorsque
vous utilisez une fonction d‘éclairage
couleur.

sont déchargées et doivent être
remplacées.

Les produits tint sont désactivées ou
la prise secteur n’est pas branchée.

Au moyen de la touche du groupe,
vous avez sélectionné le mauvais
groupe ou vous n‘avez sélectionné
aucun groupe. Sélectionnez le groupe
qui convient ou appuyez de manière
répétée sur la touche du groupe pour
sélectionner « Tous les groupes »
(toutes les lampes situées au-dessus
de la touche du groupe s‘allument).

Au moyen de la touche du groupe,
sélectionnez le groupe qui convient ou
définissez « Tous les groupes ».

cher du soleil ». Aucune erreur.
La nouvelle ampoule propose unique-

ment de la lumière blanche. Aucune
erreur.

tint-LED-PANEL

MODE D‘EMPLOI

48

Problème Cause possible

Vous voulez intégrer un nouveau
produit. Cependant, celle qui est déjà
intégrée clignote.

Le produit a été intégré au mauvais
groupe.

Impossible d‘intégrer le produit à un
groupe tiers.

Le produit ne réagit pas avec le régla­ge de groupe « Tous ».

Impossible d’ajouter le produit. Le produit est déjà attribuée à une

La touche de veille doit être actionnée
plusieurs fois.

Dans quel groupe se trouve mon
produit ?

Éteignez le nouveau produit déjà
connecté ou éloignez-vous quelque
peu du produit déjà connecté.

Vérifiez le groupe dans lequel le
produit se trouve. Procédez comme le
décrit la section « Raccordement de
du produit d’un groupe avec un autre
groupe ».

Veuillez vérifier si l‘ampoule est en
mode de couplage.

Veuillez découpler le produit de la
télécommande tint et le reconnecter.

télécommande ou à une passerelle.
Veuillez la retirer du réseau existant.

Rapprochez la télécommande.
Mettez les appareils Zigbee situés

à proximité hors tension.
Si les produits ont été auparavant

éteintes au moyen de l’interrupteur,
la télécommande tint doit se resyn­chroniser.

Vous avez arrêté certaines parties du
système au moyen d‘un interrupteur.
La télécommande tint se resynchro­nise.

Simplement en activant et en
désactivant les groupes, vous pouvez
déterminer le groupe dans lequel se
trouve votre produit.

Réponses aux autres questions fréquemment posées, voir

www.mueller-licht.de/tint

tint-LED-PANEL

49

MODE D‘EMPLOI

Données techniques :

Bande de fréquence du module RF sans fil : 2405-2480,0 MHz
Puissance de transmission maximale : <20 mW
Portée de radio (champ libre) : 30 m
Télécommande : 3 V (2x AAA/LR03)

Conditions ambiantes :
Température (service) : -20 °C...40 °C
Température (conservation) : -25 °C...60 °C

Humidité ambiante relative : 5–95 %
(pas de condensation)

Art.
Puissance totale
Flux lumineux
Température de couleur
Cycles de commutation
Durèe de vie
Classe de protection
Consommation de veille
Tension réseau
Fréquence du secteur

Panel
white+color,
20x60 cm

Panel
white+color
45x45 cm

Panel
white+color
rond, 45 cm

404028 404029 404030
26 W 30 W 30 W
1300 lm 1800 lm 1800 lm
1800-6500 K + RGB 1800-6500 K + RGB 1800-6500 K + RGB

100.000 100.000 100.000

25.000 h 25.000 h 25.000 h
II, IP20 II, IP20 II, IP20
<1,0 W <1,0 W <1,0 W
220-240 V 220-240 V 220-240 V
50 Hz 50 Hz 50 Hz

tint-LED-PANEL

MODE D‘EMPLOI

50

Déclaration de conformité

La société Müller-Licht International GmbH déclare par la
présente que le type d‘installation radio « Müller-Licht tint » est

conforme à la directive 2014/53/UE.
Le texte complet de la déclaration de conformité UE est disponible à
l’adresse Internet suivante : www.mueller-licht.de/tint

Élimination

Les appareils usagés ne peuvent pas être éliminés avec les ordures
ménagères. Selon la directive 2012/19/UE, l‘appareil en fin de durée de vie
doit être soumis à une élimination contrôlée. Les matériaux contenus dans
l‘appareil sont soumis à un recyclage et l‘environnement n‘est pas pollué.
Déposez l‘ancien appareil sans frais auprès d‘un point de collecte pour
déchets électroniques ou d‘un centre de recyclage.

Avant d‘éliminer l‘appareil, retirez-en la pile et éliminez celle-ci séparé
ment. Les piles et piles rechargeables ne peuvent pas être éliminées en
tant qu‘ordures ménagères. Chaque consommateur est tenu de déposer
les piles et piles rechargeables auprès d‘un point de collecte de sa munici­palité, de son quartier ou dans le commerce.
Toutes les piles et piles rechargeables peuvent ainsi être éliminées de
façon non polluante. Les piles et piles rechargeables qui contiennent des
substances nocives sont identifiées par ce signe et par des symboles
chimiques (Pb pour le plomb).

Éliminez également les matériaux d‘emballage de façon conforme à
l‘environnement en les déposant par type dans les conteneurs mis à
disposition.

Symbole de recyclage général. Vous trouverez des informations complé
mentaires à l’adresse :www.mueller-licht.de/recycle/

-

-

tint-LED-PANEL

51

MODE D‘EMPLOI

CONTENT

General information ........................... .........52

At a glance .................................... ...........52

Included with the item ................. ...........52

Explanation of symbols ................ ...........53

Safety Instructions ....................... ...........54

Proper use .......................................... .........54

Safety Notes ....................................... .........55

tint remote control ............................. .........58

Setup .................................................. .........59

Inserting the batteries ................. ...........59

Mounting the wall bracket ........... ...........60

Installing the LED panel .............. ...........61

General information

Operation .......................................... ...........62

Basic functions ............................. ...........62

Scenes ............................................ .........63

Group function .............................. ...........64

Reset .............................................. .........68

Smart Home Ready ............................ .........69

Cleaning ............................................. .........71

Troubleshooting ................................. .........71

Technical data .................................... .........73

Declaration of Conformity .................. .........74

Dispose ............................................... .........74

At a glance

404028

404030

404029

Included with the item

• tint LED Panel,
white+color

• tint remote control
with wall bracket and
installation material

• Installation material:
4x screws, 4x nozzles

• 2 batteries
LR03 (AAA) / 1.5 V

• Operating manual

tint-LED-PANEL

INSTRUCTION MANUAL

52

Dear customers!

This user manual contains important information on start-up
and use. Before using the bulbs, please read through the user

manual carefully. This particularly applies for the safety notes.
Failure to follow this user manual may result in severe injury or damage
the bulbs. Store the user manual for future use. If you pass the bulbs on
to third parties, please be absolutely sure to include this user manual.

You can also download the manual: www.mueller-licht.de/tint.

Explanation of symbols

The following symbols and signal words are used in this user manual, on
the lamps or on the packaging.

WARNING!

This signal symbol/word designates a hazard with moderate degree of
risk which may lead to death or severe injury if not avoided.

ATTENTION!

This signal symbol/word designates a hazard with low degree of risk
which may severe a moderate injury if not avoided.

NOTICE!

This signal word warns against potential damages to property.

tint-LED-PANEL

53

INSTRUCTION MANUAL

This symbol gives useful additional information for handling or
operation. Please read carefully.

Safety Instructions

Do not expose this lamp to moisture

Not dimmable by conventional dimmers

Protective insulation according to protection class II

Proper use

This LED panel is used for lighting purposes and, after connecting
to the corresponding remote control, can be controlled and/or integrated
in a Smart Home System with the Zigbee radio standard.
Up to 50 tint products can be controlled with the remote control.
The LED panel must only be mounted on walls/ceilings with the

permissible load capacity. The item is unsuitable for commercial use.

tint-LED-PANEL

INSTRUCTION MANUAL

54

Safety Notes

NOTICE!

• This product may be used by children ages eight and over as well as
persons with impaired physical, sensory or mental capacities or tho­se lacking experience and knowledge if they are supervised or have
been instructed in how to safely use the light and have understood
the risks associated with using it.

WARNING!

DANGER for children

• Children are not allowed to play with the item

• Do not let children play with the packaging. Children may get caught
in it when playing and suffocate.

• Keep the batteries and the tint remote control out of reach for
children. If a battery has been swallowed or is in any part of the body,
medical help must be sought immediately

• Batteries can be life-threatening if swallowed.

• If the battery compartment does not close safely, make sure you stop
using the product and keep it away from children.

tint-LED-PANEL

55

INSTRUCTION MANUAL

DANGER of electric shock

• Before use, make sure that the existing power voltage matches the
required operating voltage of the item (see „Technical data“)

• When inserting the batteries, pay attention to the right polarity.

• Do not use different types and do not use a used battery and a new
battery with each other.

• Do not use the item if it is damaged.

• Avoid contact of the item with water or other liquids.

• The bulbs can be adjusted via the included tint control or other control
units on a Zigbee basis. A conventional dimmer must not be used.

DANGER of fire/combustion and/or explosion

• Risk of explosion if the battery is improperly replaced. Replace the
batteries only with the same or equivalent type of battery. Note the
„Technical data.“

• Batteries must not be charged, reactivated, taken apart, thrown into
the fire or short-circuited. Otherwise, there is an increased risk of
explosion and phase-out, and gases can also escape!

• Avoid contact of battery fluid with skin, eyes and mucous membranes.

• In case of eye contact, rinse the affected areas immediately with plenty
of clear water and see a doctor immediately.

• When inserting the batteries, pay attention to the right polarity

• Always replace all batteries at the same time.

tint-LED-PANEL

INSTRUCTION MANUAL

56

• Do not use different types and do not use a used battery and a new
battery with each other.

ATTENTION!

CAUTION against damage to property

• Remove the batteries from the remote control when they are drained
or if you are not using the item for a long time. In this way, you avoid
damage that can result from leakage.

• Do not expose the batteries to extreme conditions, e.g. by storing
them on radiators or in direct sunlight. Increased risk of leakage!

• If necessary, clean the battery and device contacts before inserting
them.

tint-LED-PANEL

57

INSTRUCTION MANUAL

tint remote control

1 Standby

button

4 White

control

5 Brightness

control

6 “Working light”

scene button

2 Feedback display

3 Color control

8 “Party”

scene button

9 “Night lights”

scene button

10 “Campfire”

scene button

12 Group display

(3 LEDs)

7 “Sunset”
scene button »

13 Group button

tint-LED-PANEL

INSTRUCTION MANUAL

11 “Romantic”
scene button

58

14 Reset button

15 Battery compart-

ment for 2 batteries

LR03 (AAA)

Setup

Inserting the batteries

1. Open the battery compartment at the rear of the tint
remote control.

2. Insert 2 LR03 (AAA) / 1.5V batteries as shown on
the bottom of the battery compartment. Ensure the
correct polarity of the batteries (+/-).

3. Close the battery compartment cover again.

Using the wall bracket (optional)

You can use the wall bracket (supplied) to store the tint remote control
safely. A magnet in the bracket will hold the tint remote control safely in
the bracket.

The bracket can be mounted on a surface of your choice with adhesive
strips or screws and wall plugs if required.

The bracket will still attract metal objects, even without any adhesive or
screws.

tint-LED-PANEL

59

INSTRUCTION MANUAL

Mounting the wall bracket

1. Remove the protective film from both sticky pads.

2. Press the bracket with some force against a clean, dry and dust-free
surface.

Screwing in the wall bracket

Depending on the surface, the wall bracket can be attached to the wall
with screws and wall plugs if required. Screws and wall plugs are inclu­ded with the bracket.

ATTENTION!

Make sure there are no pipes or wires in the wall where you intend to drill.

1. Separate the two halves of the bracket. (fig. 1)

2. Use the rear of the bracket as a stencil to mark where you will drill.

3. Drill the holes and insert the wall plugs (if needed) in the holes. (fig. 2)

4. Screw the rear of the bracket onto the wall.

5. Place the upper part of the bracket on the screwed lower part. (fig. 3)

The bracket can now be used.

fig. 1 fig. 2 fig. 3

tint-LED-PANEL

INSTRUCTION MANUAL

60

Installing the LED panel

⑦

1. Before installing, de-energise the mains wiring: Switch off the circuit breaker,
or remove the fuse and secure to prevent reactivation.

2. Use the wall bracket to mark the holes to be drilled in the ceiling.
Make sure not to drill any cables or pipes in the area.
Drill at the marked points and insert the dowels. Now fasten the bracket with

the corresponding screws.

3. Connect the connection cable to the terminal strip in the connection box.
Make sure that the cables are secure, and close the connection box.

4. Now connect the cable of the LED driver to the LED panel.

5./6. Depending on the model: Slide/rotate the LED panel onto the fixed bracket.

7. Reactivate the breaker.

① ①

②

③

L

N

⑤

tint-LED-PANEL

61

INSTRUCTION MANUAL

④

⑥

⑧ ⑧

②

③

L

N

⑤

⑦

④

⑥

Operation

The tint LED panel is already connected to the supplied remote control and
can be controlled directly. Further tint lamps and lights must first be

integrated in the remote control (see chapter „Operation - Adding a new tint
product“).

The tint remote control is a radio remote control.

• You do not need to “aim” at the tint products with the tint remote control to
operate them.

• The tint remote control will also penetrate solid materials such as walls,
doors and windows.

• The maximum range (depending on the obstacles between the tint remote
control and the bulbs) is approx. 30 metres in the open air.

• Each button press will be confirmed by the feedback display lighting up.

Basic functions
Switching on/off

Press the standby button to switch the other tint product on and off again. The
memory function will store the last “illumination state” and will start again

automatically the next time the tint product is switched on.

Set colors

Press one of the four pressure points (fig. 4) to select the
desired color:
Short press: The color will switch in the desired
direction on the color scale.

Long press: The color will jump to a permanently
stored color value.

fig. 4

tint-LED-PANEL

INSTRUCTION MANUAL

62

Set white tone

Short-press to select permanently stored white tone
settings: warm white, neutral white and cold white.

Long-press to set the desired white tone from a continuous scale that
reaches the super-warm white range.

Set brightness

Short-press to select permanently stored brightness
levels: 100%, 80%, 50%, 20%, 10% and 5%.

Long-press to set the desired brightness on a continuous scale.

Scenes

‘Scenes’ are pre-defined light settings.
Activate a scene by short-pressing the corresponding button on the
remote control.

“Working light” scene: 100% neutral, bright light
“Sunset” scene: Starts at warm-white light (50%) and then dims

further after 15 minutes. After another 10 minutes, the light switches

off.

“Party” scene: Starts a bright and constantly changing sequence of
colors.

“Night light” scene: Warm-white light dimmed to 5%.

“Campfire” scene: Simulates a campfire in warm color tones, chan­ging between orange, red and white.

“Romantic” scene: A constant cycle between the colors red, pink
and purple.

tint-LED-PANEL

63

INSTRUCTION MANUAL

If you are using a „tint white“ product that only emits white light,
the colored light features will not be available. The tint product

will be switched off.

Group functions

This is a group

The LED panel is in the first group to begin with. It is possible to control
several bulbs or other tint products with only one button. This is useful if you
have more than one ‘lighting situation’ in a room, for example.

Example:

• A workplace that needs to be brightly lit.

• A seating area that needs medium brightness.

• Another area that needs different lighting.

Please note:

• You define yourself what a group actually is. You could group together
the tint products in a room or on a floor, for example.

• A group can be expanded or made smaller and tint products can be
moved from one group to another.

tint-LED-PANEL

INSTRUCTION MANUAL

64

• An individual tint product could also be a group all on its own.

• You can use the tint remote control to control a maximum of 4
groups, whereby the fourth group is a combination of the other three
groups.

• Think beforehand about which tint products you want to group
together and try to make the groups logical and comprehensible.
This means you will be able to use the groups later using the group
button quickly and without having to waste time testing them.

Using the group button

• The first time the group button is pressed, the LEDs above it will
show which group you are in.

• Pressing it again will advance you one group.

• You are in the next group when the following LED above the group
button lights up:

LED 1 for the first group

°

° LED 2 for the second group
° LED 3 for the third group
° LED 1, 2 and 3 for all groups

Adding a new tint product

• Take note of the technical specifications when purchasing new
tint products. We recommend tint tint bulbs and luminaires from
Müller-Licht. When using products made by other manufacturers, it
is not guaranteed that all features will be supported or will work as
intended.

Integrate each product in the remote control one at a time and
turn off the others during the connection.

tint-LED-PANEL

65

INSTRUCTION MANUAL

1. Plug the new tint product in at the mains and set the corresponding
light switch to I or ON.

The new tint product will signal that it is in coupling mode by briefly

increasing and decreasing its brightness and changing color if
applicable. If this does not occur, switch the product off and on again
5 times (see „Resetting the tint product“)

2. Press the group button repeatedly until all the LEDs above the group
button light up.

3. Hold the tint remote control very close (< 5 cm) to the new tint product
(or to its radio controller).

4. Hold down the group button until the tint product begins to blink.

The feedback display will first blink red evenly; then, it will begin to

blink more quickly.
This means that the tint remote control has found a signal.

Continue to hold down the group button until the new light flashes 3

times to indicate that it has been connected to the tint remote control.
Keep holding down the group button until the tint product blinks again
one time, which shows that it has been assigned to default group
(=group 1).

5. If desired, you can select a different group by repeatedly pressing the
group button (middle LED = group 2 etc.).

After approx. 10 seconds, the new tint product will be added to the

selected group and the feedback display will stop blinking. Wait this
long, not pressing any buttons during this time.

The procedure will then end and you can use the extended group as

normal.

tint-LED-PANEL

INSTRUCTION MANUAL

66

Remove a tint product from the tint remote control

1. Switch the tint product off (to standby) with the tint remote control if
necessary.

2. Select the group you would like to change using the group button.

3. Hold down the group button for approx. 5 seconds.

The feedback display will blink red/green.

4. Select the desired tint product by pressing the group button repeated

­ly. The tint product will signal that it has been selected by increasing
and decreasing its brightness. The tint product will blink in the order
in which they are stored in the tint remote control.

5. Hold down the standby button for approx. 5 seconds. The tint product
will then signal that it has been removed from the tint remote control
by flashing and then dimming.

Shift a tint product from one group into another group

1. Switch the tint product off (to standby) with the tint remote control if
necessary.

2. Select the group you would like to change using the group button. (If
you would like to add a tint product from group 2 to group 1, for ex
ample, press the group button repeatedly until the middle LED above
the group button lights up).

3. Hold down the group button for approx. 5 seconds. The feedback
display will blink red/green.

4. Select the desired tint product by pressing the group button repeated
ly. The tint product will signal that it has been selected by increasing
and decreasing its brightness. The tint products will blink in the order
in which they are stored in the tint remote control.

-

-

tint-LED-PANEL

67

INSTRUCTION MANUAL

5. Hold down the group button again until the selected tint product
starts to blink again.

The group display for group 1 will also light up.

6. Using the group button, select (if necessary) the group to which you
would like to add the tint product while the feedback display still is
blinking red/green.

The selected bulb will be assigned to default group (=group 1) if group

button is not pressed at all. After approx. 10 seconds, the tint product
will be added to the selected group and the feedback display will stop
blinking. Wait this long, not pressing any buttons during this time.

The procedure will then end and you can use the extended group as

normal.

Reset

Reset to 100% light

The tint light bulbs and luminaires can be easily reset by light switch to
the basic setting of warm white and 100% brightness. This may be ne­cessary, for example, if you have dimmed the tint products before and the
remote control‘s batteries are empty. This feature may also be used in the
normal case if you do not have the tint remote control on hand.

1. Use the light switch to switch the tint product off and on again 3 times
(interval of 3 seconds).

2. The tint product will now start in its basic setting, warm white, 100%.

Resetting the tint product

Resetting the tint LED Panel is only required in exceptional cases, such
as when the remote control has had to be reset or when you want to

tint-LED-PANEL

INSTRUCTION MANUAL

68

integrate the LED Panel into a smart home gateway.

1. Switch the tint product on and off 5 times (interval of 3 seconds)

2. Switch the tint product on again. Depending on the tint product, a short
cycle through the colors appears or the tint product flashes briefly. The
reset has occurred as desired and you can now use the tint product as
normal using your remote control or other Zigbee system.

Resetting the tint remote control

A reset will only be required in exceptional cases, such as when the tint
product no longer responds to the tint remote control after removing and
reinserting the batteries.

Resetting the remote control will delete all pre-defined group
settings and you will have to connect the tint remote control and
the tint products again afterwards.

1. Remove the battery compartment cover.

2. Use a pointed object or the battery compartment cover to press the
reset button on the back of the remote control.

3. Then, proceed as described in the section “Resetting the tint product”
and then as described in the section “Adding a new tint product”. Each
tint product will then have to be connected individually one after the
other. If, for example, three bulbs belong to one group, you must repeat
the steps in “Adding a new tint product” 3 times.

Smart Home Ready

The tint products from MÜLLER-LICHT can be controlled using the latest
Zigbee radio standard 3.0 and are compatible with a range of light

tint-LED-PANEL

69

INSTRUCTION MANUAL

control systems, such as Philips Hue* (without Hue Entertainment and
without HomeKit integration), Osram Lightify*, Amazon’s voice assistant
(using Amazon Echo Plus)** and many more. More information about the
Zigbee Alliance can be found at www.zigbee.org.

For integration in a Smart Home gateway/app, the LED panel
must be reset, see „Resetting the tint product“. This initially
clears the connection to the tint remote control.

Integration in a Zigbee gateway:

• Start the search in the corresponding app.

• Only now switch on the tint product (in pairing mode), even if this is

specified differently in the app.

• The tint product is found by the app within a few seconds and flashes

briefly for confirmation. Depending on the app, the search takes a
few seconds after which the tint product is displayed in the app as a
new device and can be named as required.

A separate connection procedure must be carried out for each tint pro­duct. To avoid problems, turn off all other tint products while pairing a new
tint product to the app.

The tint remote control can also be integrated in some Zigbee gateways,
so that LED bulbs and remote control can be used in parallel. Instructions
and further information can be found at www.mueller-licht.de/tint

* Restrictions on individual services possible, updated information
on www.mueller-licht.de/tint/kompatibilitaet

** If this service is available in your country.

tint-LED-PANEL

INSTRUCTION MANUAL

70

Cleaning

Turn off the light and pull out the power plug and/or turn off the room
protection at the fuse box.

Clean the bulb and remote control only with a dry cloth. If not in use, keep
them in a dry place protected from children.

Troubleshooting

Problem Possible causes

Tint product is not working. The batteries in the tint remote

The wrong tint product lights up. Use the group button to select

The light switches off suddenly. You have selected the “Sunset”

You have added a new tint product
and this bulb switches off when
you select a colored light function.

control are dead and must be
replaced.

The tint product itself is switched
off or the mains plug is not
plugged in.

You have selected the wrong
group, or have not selected a
group, using the group button.
Select the right group or select
“All groups” by pressing the group
button repeatedly (all LEDs above
the group button will light up).

the right group or use the group
button to select “All groups”.

scene. Not an error.
The new tint product can only light

up in white. Not an error.

tint-LED-PANEL

71

INSTRUCTION MANUAL

Problem Possible causes

You want to add a new tint pro­duct, but the ones that are already
added are blinking.

Switch off the tint product that are
already added or remove them
from the product that has already
been connected.

The tint product has been added
to the wrong group.

Find out for sure which group the
tint product is in. Proceed as de­scribed in “Add a tint product from
one group into another group”.

I cannot add a tint product to a
new system.

Please check whether the tint
product is in coupling mode.

I cannot add the tint product. The tint product is already

assigned to a remote control or
a gateway. Please remove it from
the existing network

Bring it closer to the remote
control

Switch off any nearby Zigbee
devices

I have to press the standby button
several times.

If the tint product has previously
been switched off using the light
switch, the tint remote control will
have to resynchronise.

You have switched off parts of the
system using a light switch. The
tint remote control is resynchro­nising.

Which group is my tint product in
at the moment?

Simply switching the groups on and
off again will tell you which group
your tint product is in.

tint-LED-PANEL

INSTRUCTION MANUAL

72

Answers to other frequently asked questions, see www.mueller-licht.de/tint

Technical data

Frequency band of wireless RF mode: 2405-2480.0 MHz
Maximum transmission power: <20 mW
Radio range (free field): 30 m
Remote control: 3V (2x AAA/LR03)

Environmental conditions:
Temperature (operation): -20 ° C ... 40 ° C
Temperature (storage): -25 ° C ... 60 ° C

Relative humidity: 5-95% (no condensation)

Art.
Total output
Luminous flux
Color temperature
Switching cycles
Lifetime
Protection class
Standby consumption
Mains voltage
Mains frequency

tint-LED-PANEL

73

INSTRUCTION MANUAL

Panel
white+color,
20x60 cm

Panel
white+color
45x45 cm

Panel
white+color
round, 45 cm

404028 404029 404030
26 W 30 W 30 W
1300 lm 1800 lm 1800 lm
1800-6500 K + RGB 1800-6500 K + RGB 1800-6500 K + RGB

100.000 100.000 100.000

25.000 h 25.000 h 25.000 h
II, IP20 II, IP20 II, IP20
<1,0 W <1,0 W <1,0 W
220-240 V 220-240 V 220-240 V
50 Hz 50 Hz 50 Hz

Declaration of Conformity

Hereby Müller-Licht International GmbH declares that the radio
equipment type „Müller-Licht tint“ complies with the directive

2014/53 / EU.
The full text of the EU Declaration of Conformity is available at the following

Internet address: www.mueller-licht.de/tint

Dispose

Old appliances must not be disposed of with normal household waste. In ac­cordance with Directive 2012/19/EU, the device must be disposed of properly at
the end of its service life. The recyclable materials contained in the device are
recycled and pollution of the environment is avoided.Return the old device free
of charge to a collection point for electrical waste or a recycling yard.

Before disposal, remove the battery from the device and dispose of it
separately.

Batteries and rechargeable batteries should not be disposed of with
household waste. Every consumer is legally obliged to hand over batte­ ries and rechargeable batteries to a collection point in his/her munici
pality, district or to a retailer.

All batteries and rechargeable batteries can thus be disposed of in
an environmentally friendly manner. Batteries and rechargeable
batteries containing harmful substances are marked with this symbol
and chemical symbols (Pb for lead).

tint-LED-PANEL

INSTRUCTION MANUAL

74

Dispose of the packaging materials in an environmentally friendly manner
by placing them in the collection containers provided.

General recycling symbol Further information can be found under:
www.mueller-licht.de/recycle/

tint-LED-PANEL

75

INSTRUCTION MANUAL

Discover the whole world of tint...

404013

404011

404005

404015

404024

404006

404019

404010

404023

404008

404001

404000

tint-LED-PANEL

INSTRUCTION MANUAL

76

404025

...www.mueller-licht.de/tint

404030

404029

404021

404027

tint-LED-PANEL

77

INSTRUCTION MANUAL

404028

404032

404031

MÜLLER-LICHT International GmbH

www.mueller-licht.de/tint

Goebelstr. 61/63

D-28865 Lilienthal

Tel. [phone]

[e-mail]

Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung des Urhebers. • Irrtum und Änderung vorbehalten.

Reproduction, en tout ou en partie, uniquement avec la permission écrite de l‘auteur. • Sauf erreur ou omission.

Full or partial reproduction subject to prior written approval. • Errors and changes are excepted.

404028_404029_404030_tint-BDA_012.pdf

tint-LED-PANEL

INSTRUCTION MANUAL

78
