TIMO Torne 4389/00SM, Torne 4389/02SM, Torne 4389/03SM, Torne 4389/00-16SM, Torne 4389/17SM User installation guide

ИНСТРУКЦИЯ

ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Смеситель встроенный с гигиеническим душем
Арт.: Torne 4389/00SM

Torne 4389/02SM
Torne 4389/03SM
Torne 4389/00-16SM
Torne 4389/17SM

Timo – марка заслуживающая доверия

1

Список деталей:

2

3
4

5

6

1 - Гигиеническая лейка

2 - Корпус смесителя

3 - Держатель лейки

с подключением шланга

4 - Декоративная накладка смесителя,

ручка смесителя

5 - Шланг душа

6 - Инструкция

Внимание!
Гигиеническая лейка отличается
в зависимости от артикула.

Системные требования:

Для исправной работы необходимо соблюдение следующих условий:

- Прочистить трубопровод до установки.

- Рабочее давление воды (горячей и холодной) 3-5 бар.

- Максимальное статическое давление 8 бар.
Если давление превышает или может превысить данный уровень,
необходимо установить сертифицированный редуктор давления.

- Максимальная температура горячей воды 80° С.
Если температура превышает 80° С, необходимо установить клапанный

регулятор температуры.

- Установка должна соответствовать требованиям местных инстанций.

- В соответствии с надлежащей сантехнической практикой, во избежание

повреждения керамического картриджа механическими примесями
должны быть установлены фильтры тонкоймеханической очистки 100 мкр.
Несоблюдение этих требований влечет за собой аннулирование гарантии.

50x50

700-800

Установка смесителя скрытого монтажа
– весьма сложная процедура.

Проводка труб осуществляется до укладки облицовки
(как правило, плитки), к работе привлекают
профессиональных сантехников.

Определите точное место установки

66

смесителя. Рекомендуем устанавливать
смеситель на высоту 700-800 мм от уровня

43

G1/2

пола. Подведите водопроводные трубы так,
чтобы монтаж и демонтаж смесителя
не вызывал затруднений. Убедитесь, что

G1/2

120

120

37-87

117

подача горячей воды слева, а холодной
справа. Закрепите корпус смесителя к стене
при помощи крепежных винтов. Смеситель
устанавливается на глубину 40-80 мм от
внешней поверхности стены. Определите
точное место установки отвода, подведите
к нему водопроводную трубу от смесителя.
Промойте впускные трубы перед оконча­тельной установкой.

11

3

37-75 мм

Плитка

4

5

После укладки облицовки (плитки) наденьте декоративный отражатель
на корпус смесителя, прикрутите ручку смесителя с помощью шестигран­ного ключа, соедините шланг душа с отводом из стены и прикрутите
к шлангу гигиеническую лейку. Проверьте работу смесителя.

6

Гарантия, обслуживание и уход:

Изготовитель гарантирует исправную работу изделия в течение 5 лет с момента покупки и
обязуется по своему усмотрению отремонтировать или заменить неисправный товар в

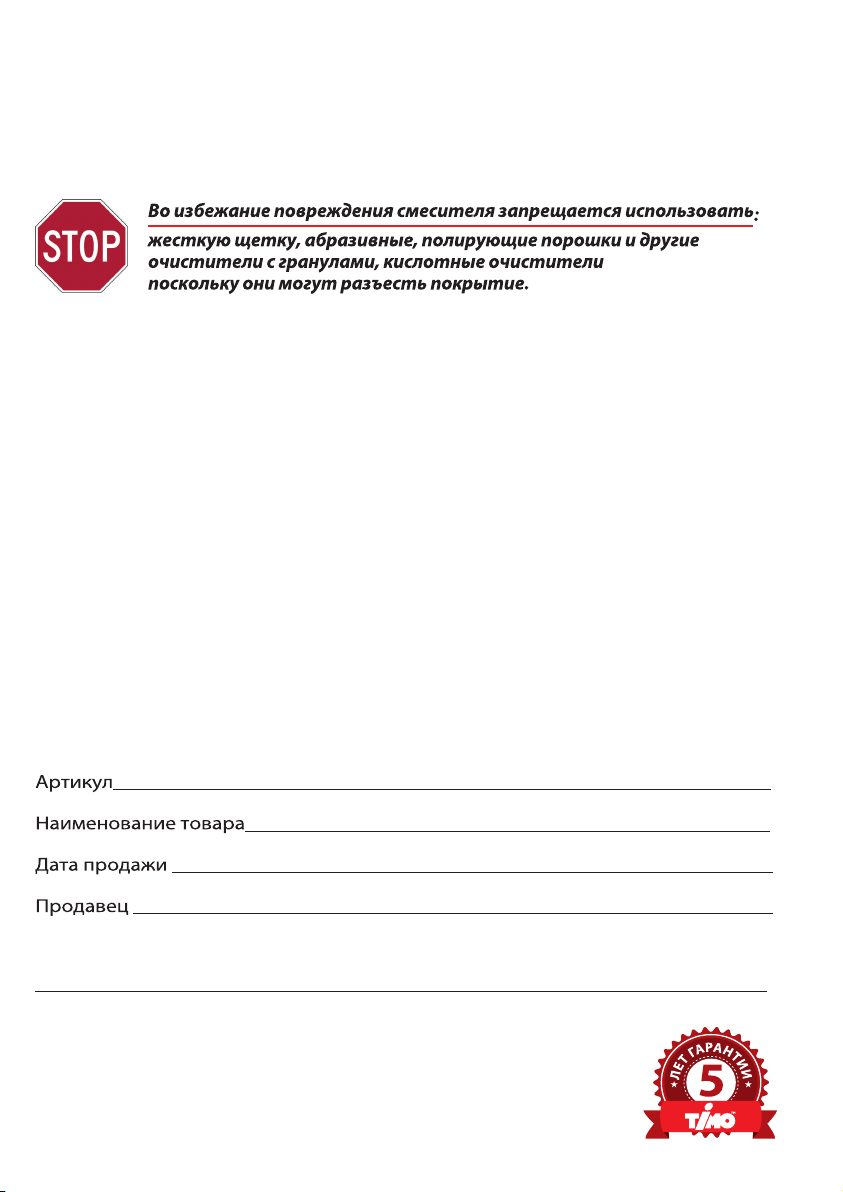

течение гарантийного срока. Регулярно мойте поверхность смесителя водой и вытирайте
мягкой тканью. Допускается применение следующих очистителей: мягкий жидкий очисти­тель, бесцветный очиститель стекол, очиститель и полирующие средства без абразивов.

Несоблюдение этих требований влечет за собой аннулирование гарантии.

Условия гарантии:

Гарантийному ремонту не подлежат:

- Смесители с механическим и повреждениями корпуса, а так же лейки,
душевые шланги и изливы (для смесителей с длинным изливом).

- Гарантия 5 лет распространяется на корпус, картридж и переключатель (дивертор смесителя).

- На ручной душ, тропический душ, шланг душа, подводку гарания 1 год.

- На гарантийное обслуживание принимается смеситель в полной комплектации
производителя.

- При возникновении неисправности, замене или ремонту подлежат только
вышедшие из строя детали смесителя.

В гарантийном ремонте может быть отказано в случае:

- Механических повреждениях и комплектующих деталей смесителя.

- Неправильного монтажа и эксплуатации смесителя.

- Ремонта и замены деталей смесителя посторонними лицами.

- Загрязнения смесителя инородными предметами, ржавчиной, образованием
известкового налета.

- При естественном износе деталей (уплотнители, декоративные накладки, аэраторы).

Претензий по комплектации и внешнему виду товара не имею:

подпись покупателя

Адрес стационарного сервисного центра TIMO (без выезда мастера):
143442, Московская обл., г. Красногорск, пос. Отрадное,
Пятницкое шоссе, 6-й км, стр. 9, здание 13
8 [phone] • 8 [phone].
Режим работы: понедельник-пятница с 11:00-18:00
