TIMO Torne 4371/00SM, Torne 4371/02SM, Torne 4371/03SM, Torne 4371/00-16SM, Torne 4371/17SM User installation guide

ИНСТРУКЦИЯ

ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Смеситель для раковины, встроенный
Арт.: Torne 4371/00SM

Torne 4371/02SM
Torne 4371/03SM
Torne 4371/00-16SM
Torne 4371/17SM

Timo – марка заслуживающая доверия

1

Список деталей:

1- Монтажная коробка

5

4

2

3

2- Корпус смесителя

3-Соединительная трубка

4-Декоративная накладка

5-Излив

6-Ручка

7-Винт

6

7

8 - Инструкция

8

Системные требования:

Для исправной работы необходимо соблюдение следующих условий:

- Прочистить трубопровод до установки.

- Рабочее давление воды (горячей и холодной) 3-5 бар.

- Максимальное статическое давление 8 бар.
Если давление превышает или может превысить данный уровень,
необходимо установить сертифицированный редуктор давления.

- Максимальная температура горячей воды 80° С.
Если температура превышает 80° С, необходимо установить клапанный
регулятор темпер

- Установка должна соответствовать требованиям местных инстанций.

- В соответствии с надлежащей сантехнической практикой, во избежание
повреждения керамического картриджа механическими примесями
должны быть установлены фильтры тонкоймеханической очистки 100 мкр.
Несоблюдение этих требований влечет за собой аннулирование гарантии.

атуры.

56-66

47 -7 7

Установка смесителя скрытого монтажа
– весьма сложная процедура.

Проводка труб осуществляется до укладки облицовки
(как правило, плитки), к работе привлекают
профессиональных сантехников.

217

горячая вода

G1/2

G1/2

холодная вода

90

63-73

223

238

240

80

горячая
вода

Вырежьте отверстие в стене
соответствующее размеру
монтажной коробки.

Рекомендуемый размер 230х100 мм.
Глубина 40-50 мм.

Подведите горячую и холодную воду
к монтажной коробке.

Закрепите монтажную коробку
винтами.

Подключите горячую и холодную
воду к монтажной коробке.

холодная
вода

Заполните зазор между коробкой и
стеной цементом.

После укладки облицовки (плитки)
убедитесь, что поверхность ровная и
плоская.

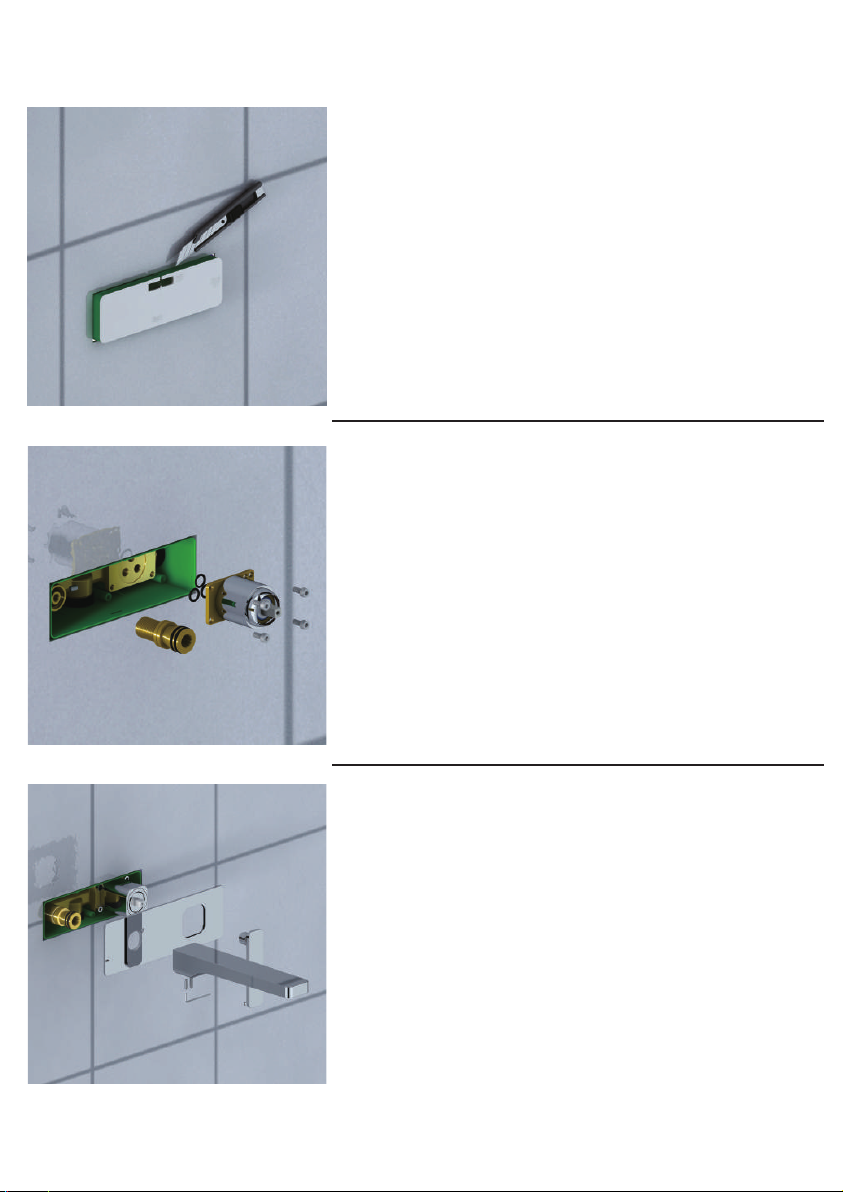

Нанесите водонепроницаемый герметик,
в месте соединения облицовки с монтажной
коробкой.

Снимите защитную крышку, закрутите заглушку.

Убедитесь, что уплотнительный блок прикручен.

Откройте воду, убедитесь в герметичности всех
соединений.

Выкрутите заглушку и промойте трубы.

Закройте воду.

Снимите уплотнительный блок и заглушку.

Установите смеситель в монтажную коробку и
закрепите его винтами.
Установите соединительную трубку.

Установите декоративную накладку.
Наденьте излив на соединительную трубку
и закрепите винтами используя шестигранный
ключ.
Установите ручку на картридж смесителя и
зафиксируйте ее винтом, используя
шестигранный ключ.
Включите воду, проверьте работу смесителя.

УСТАНОВКА СМЕСИТЕЛЯ В ПОЛОЙ СТЕНЕ

10-36 мм

Вырежте отверстие в полой стене, соответствующее размеру
монтажной коробки в желаемом месте установки смесителя.

Закрепите установочную коробку винтами с внутренней стороны
полой стены.

Толщина полой стены (без облицовки) min 10 мм, max 36 мм.

Соедините водопроводные трубы с монтажной коробкой.

Убедитесь что подача холодной воды справа, а горячей слева.

Снимите защитную крышку, установите заглушку и уплотнительный блок,
включите подачу воды для проверки соединений на герметичность.

Убедитесь, что нет утечки.

После укладки облицовки убедитесь, что поверхность ровная и плоская.

Отрежьте монтажную коробку так, чтобы она

не выходила над поверхностью облицовки.

Загерметизируйте стык вокруг выхода

монтажной коробки из стены герметиком.

Установите смеситель в монтажную коробку

и закрепите его винтами.

Установите соединительную трубку.

Установите декоративную накладку.

Наденьте излив на соединительную трубку и

закрепите винтами используя шестигранный

ключ.

Установите ручку на картридж смесителя

и зафиксируйте ее винтом, используя

шестигранный ключ.

Включите воду, проверьте работу смесителя.

Гарантия, обслуживание и уход.

Во избежание повреждения смесителя запрещается использовать:

жесткую щетку, абразивные, полирующие порошки и другие
очистители с гранулами, кислотные очистители
поскольку они могут разъесть покрытие.

Несоблюдение этих требований влечет за собой аннулирование гарантии.

Условия гарантии:

Гарантийному ремонту не подлежат:

- Смесители с механическими повреждениями корпуса, а так же лейки,

душевые шланги и изливы (для смесителей с длинным изливом).

- Гарантия 5 лет распространяется на корпус, картридж и переключатель

(дивертор смесителя).

- На ручной душ, тропический душ, шланг душа, подводку гарания 1 год.

- На гарантийное обслуживание принимается смеситель в полной комплектации

производителя.

- При возникновении неисправности, замене или ремонту подлежат только

вышедшие из строя детали смесителя.

Адрес стационарного сервисного центра TIMO (без выезда мастера):
143442, Московская обл., г. Красногорск, пос. Отрадное,
Пятницкое шоссе, 6-й км, стр. 9, здание 13
8 [phone] • 8 [phone].
Режим работы: понедельник-пятница с 11:00-18:00
