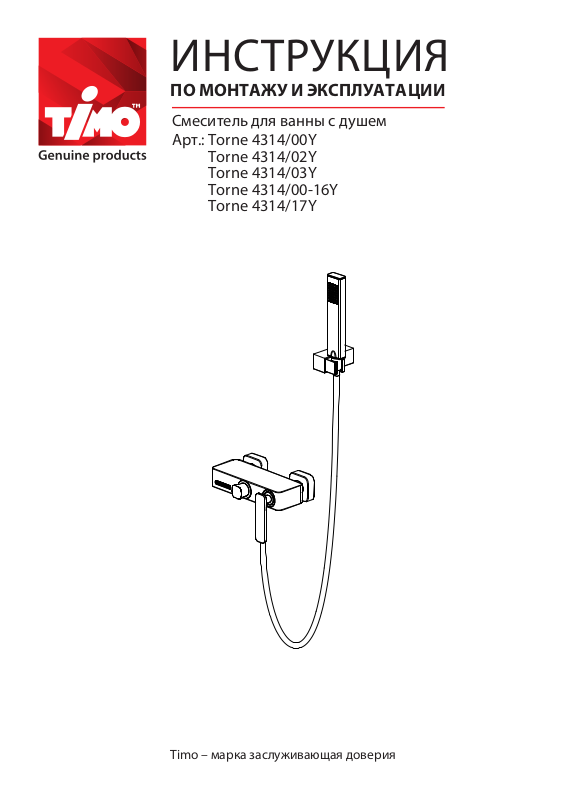

ИНСТРУКЦИЯ

ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Смеситель для ванны с душем
Арт.: Torne 4314/00Y

Torne 4314/02Y
Torne 4314/03Y
Torne 4314/00-16Y
Torne 4314/17Y

Timo – марка заслуживающая доверия

1

2

3

Список деталейСписок деталей:

1 - Ручной душ

2 - Держатель ручной лейки

4

5

6

7

3 - Эксцентрики

4 - Декоративные отражатели

5 - Корпус смесителя

6 - Шланг душа

7 - Инструкция

Внимание!
Ручная лейка отличается
в зависимости от артикула.

Системные требования:

Для исправной работы необходимо соблюдение следующих условий:

- Прочистить трубопровод до установки.

- Рабочее давление воды (горячей и холодной) 3-5 бар.

- Максимальное статическое давление 8 бар.

Если давление превышает или может превысить данный уровень,

необходимо установить сертифицированный редуктор давления.

- Максимальная температура горячей воды 80° С.

Если температура превышает 80° С, необходимо установить клапанный

регулятор температуры.

- Установка должна соответствовать требованиям местных инстанций.

- В соответствии с надлежащей сантехнической практикой, во избежание

повреждения керамического картриджа м

должны быть установлены фильтры тонкоймеханической очистки 100 мкр.

Несоблюдение этих требований влечет за собой аннулирование гарантии.

еханическими примесями

1

44

Установка:

142

80

G1/2

58,7

220

150

30

30

60*60

121

R10

Промойте впускные трубы перед

установкой смесителя.

Прикрутите эксцентрики на

выходе труб. Убедитесь что подача

горячей воды слева, а холодной

справа.

Накрутите декоративные отража-

тели на эксцентрики и прикрутите

смеситель, затем проверьте его на

герметичность.

Установите держатель лейки на

стене.

Прикрутите ручную лейку к

шлангу, а шланг к смесителю.

Проверьте работу смесителя.

2

Условия гарантии:

Гарантийному ремонту не подлежат:

- Смесители с механическими повреждениями корпуса, а так же лейки,
душевые шланги и изливы (для смесителей с длинным изливом).

- Гарантия 5 лет распространяется на корпус, картридж и переключатель
(дивертор смесителя).

- На ручной душ, тропический душ, шланг душа, аэратор, подводку гарания 1 год.

- На гарантийное обслуживание принимается смеситель в полной комплектации
производителя.

- При возникновении неисправности, замене или ремонту подлежат только
вышедшие из строя детали смесителя.

В гарантийном ремонте может быть отказано в случае:

- еханических повреждениях и комплектующих деталей смесителя.

- Неправильного монтажа и эксплуатации смесителя.

-

емонта и замены деталей смесителя посторонними лицами.

-

агрязнения смесителя инородными предметами, ржавчиной,

образованием известкового налета.

- При естественном износе деталей

(уплотнители, декоративные накладки, аэраторы).

Артикул____________________________________________________________

Наименование товара___________________________________________________

Дата продажи _______________________________________________________

Продавец ___________________________________________________________

Претензий по комплектации и внешнему виду товара не имею:

__________________
подпись покупателя

Адрес стационарного сервисного центра TIMO (без выезда мастера):
143442, Московская обл., г. Красногорск, пос. Отрадное,
Пятницкое шоссе, 6-й км, стр. 9, здание 13
8 [phone] • 8 [phone].
Режим работы: понедельник-пятница с 11:00-18:00
