TIMO TE-0709P, TE-0701P User guide

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

ДУШЕВОЙ КАБИНЫ

TE-0709P

900 х 900 х 2 180 мм

TE-0701P

1000 х 1000 х 2 180 мм

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДУШЕВОЙ КАБИНЫ

УВАЖАЕМЫЕ ПОКУПАТЕЛИ!

Мы благодарим Вас за приобретение душевой кабины и надеемся, что она оправдает

все Ваши ожидания.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во
всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу
для здоровья.

Душевые кабины сочетают в себе все самые последние разработки, внедряемые для
того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное Вами изделие произведено в соответствии с современными
европейскими техническими стандартами, отвечает необходимым строительным и
санитарным нормам и адаптировано для эксплуатации в Российской Федерации.

Все изделия произведены в соответствии с требованиями самых высоких стандартов,
определяющими все технические параметры душевых кабин для продажи в странах
Европейского Союза.

Помимо этого, все изделия удовлетворяют требованиям ГОСТ Р, ТР ТС, СЭЗ.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации
для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж,
использование и обслуживание.

Компания-производитель оставляет за собой право не уведомлять конечного
пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного
варианта душевой кабины, однако мы уверены в том, что это не помешает Вам использовать
наше изделие.

Спасибо за покупку!

2

ОБЩИЕ СВЕДЕНИЯ:

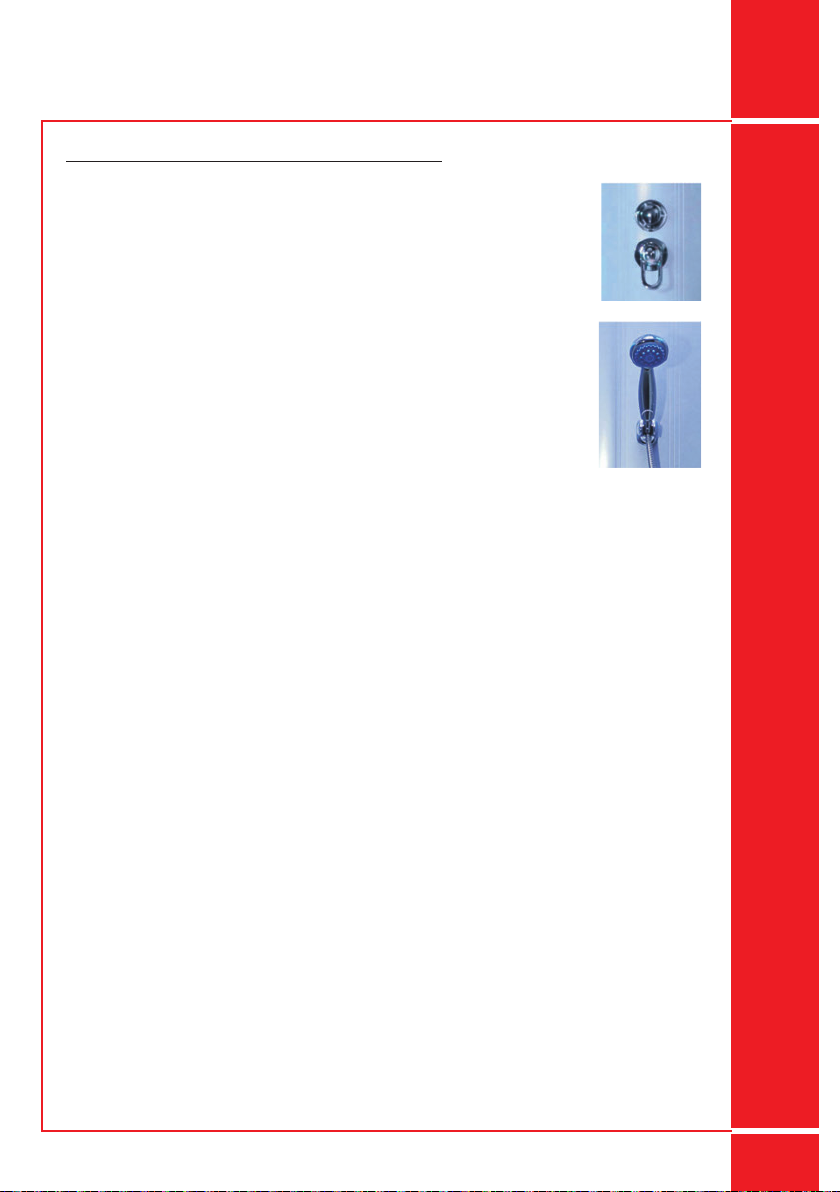

Душевая кабина предназначена для принятия водных процедур. В изделии имеются
функции: ручного душа, тропического душа.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Используемое давление воды 0,2-0,3 МПа, расход воды 8-12 л/мин. Температура

горячей воды, подаваемой к кабине не должна превышать 70°С. Необходима установка

фильтров тонкой механической очистки воды (100 микрон).

• Уровень ввода канализации должен быть ниже не менее чем на 50 мм от уровня пола.

Максимальная нагрузка на поддон 210 кг.

• Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр

сливного отверстия 1-1/2” (40 мм).

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДУШЕВОЙ КАБИНЫ

ЗАПРЕЩЕНО!

• Устанавливать кабину на улице

• Использовать кабину не по назначению

• Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения

• Находиться в душевой кабине вдвоем

• Вставать на край поддона

• Использовать кабину людям с боязнью замкнутого пространства

• Использовать кабину детям и пожилым людям без присмотра близких

• Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ:

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо

чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание необходимо

хранить товар в упаковке, до установки и приема на гарантию.

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ:

• Это изделие предназначено для бытового использования внутри помещений.

• Установка гидромассажной кабины должна производиться квалифицированным
специалистом.

• После вскрытия упаковки необходимо проверить комплектность и целостность
изделия.

• Элементы упаковки (пластиковые пакеты, металлические скрепки) могут быть
потенциально опасны для детей, поэтому сразу же после установки кабины уберите их
в недоступное место.

• Всегда отключайте электричество перед операциями по уходу за кабиной.

• Регулятор подачи воды при открытии должен находиться в среднем положении во
избежание температурного шока. По окончанию использования кабины необходимо
перекрыть подачу холодной и горячей воды в кабине.

• Если вы используете режим сауны, не пользуйтесь душем и гидромассажем.

• Очистка душевой кабины должна производиться мягкой тканью или губкой при
помощи жидких моющих средств.

• Система водоснабжения должна быть оборудована фильтрами грубой очистки.

• Не рекомендуем мыть домашних животных без использования защитного коврика.

3

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДУШЕВОЙ КАБИНЫ

СХЕМА ПОДГОТОВКИ КОММУНИКАЦИЙ

250

Расположение

душевой кабины

150

холодная вода

горячая вода

1200

РЕКОМЕНДОВАННЫЙ ИНСТРУМЕНТ ДЛЯ МОНТАЖА КАБИНЫ

Разводной ключ Уровень

Ø 3 мм

Сверла Рулетка

4

Карандаш Дрель

Силиконовый герметик Отверка крестовая

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДУШЕВОЙ КАБИНЫ

КОМПЛЕКТАЦИЯ

5

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДУШЕВОЙ КАБИНЫ

МОНТАЖ ДУШЕВОЙ КАБИНЫ

На момент монтажа душевой кабины все ремонтно-отделочные работы в помещении
должны быть в строгом порядке завершены!

Перечисленные далее шаги показывают принципиальную сборку кабины. В
зависимости от размера помещения, коммуникаций, порядок шагов может отличаться.
Монтаж кабины должны осуществлять два специалиста.

6

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДУШЕВОЙ КАБИНЫ

МОНТАЖ ДУШЕВОЙ КАБИНЫ

ШАГ 1.

ШАГ 2.

7

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДУШЕВОЙ КАБИНЫ

МОНТАЖ ДУШЕВОЙ КАБИНЫ

ШАГ 3.

Поместив поддон душевой кабины в место монтажа, с помощью уровня расположите

его строго горизонтально, убедитесь, что все ножки надежно прикручены к основанию
поддона. Вставьте шланг слива в отверстие для слива, обработайте его силиконовым клеем.

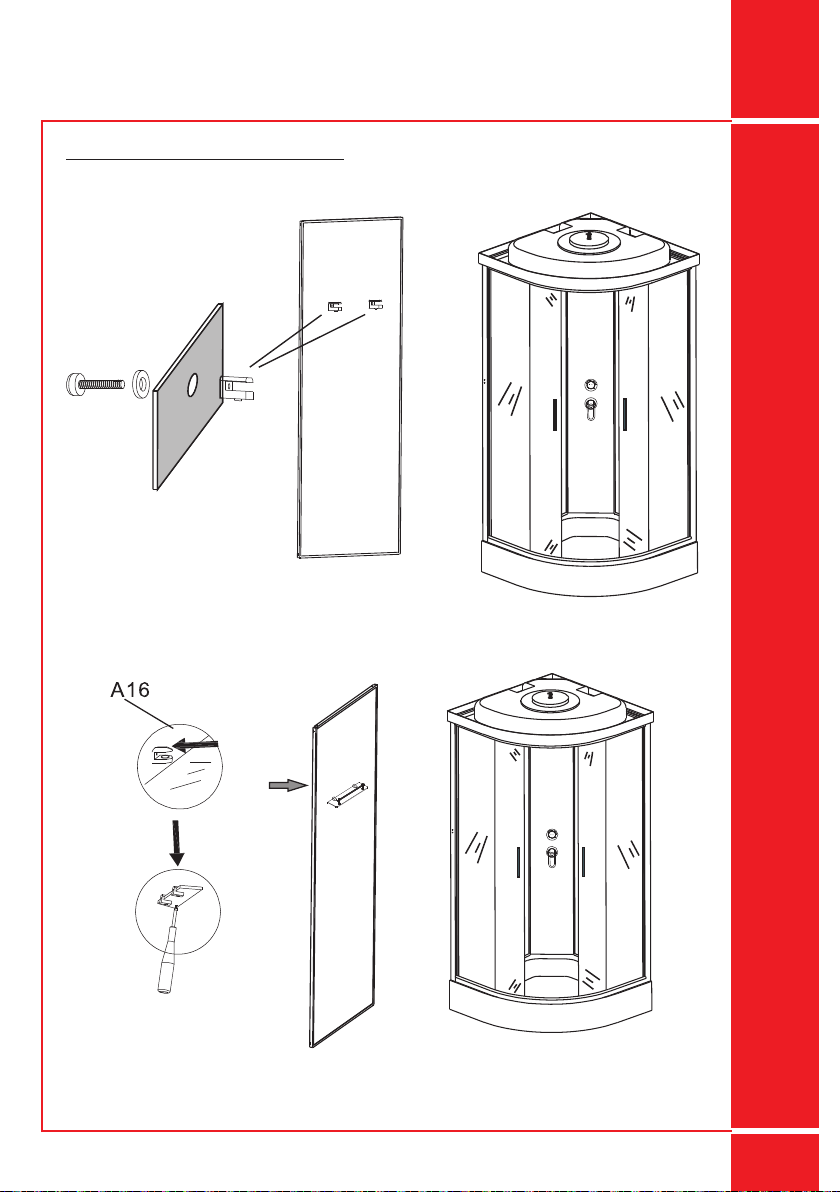

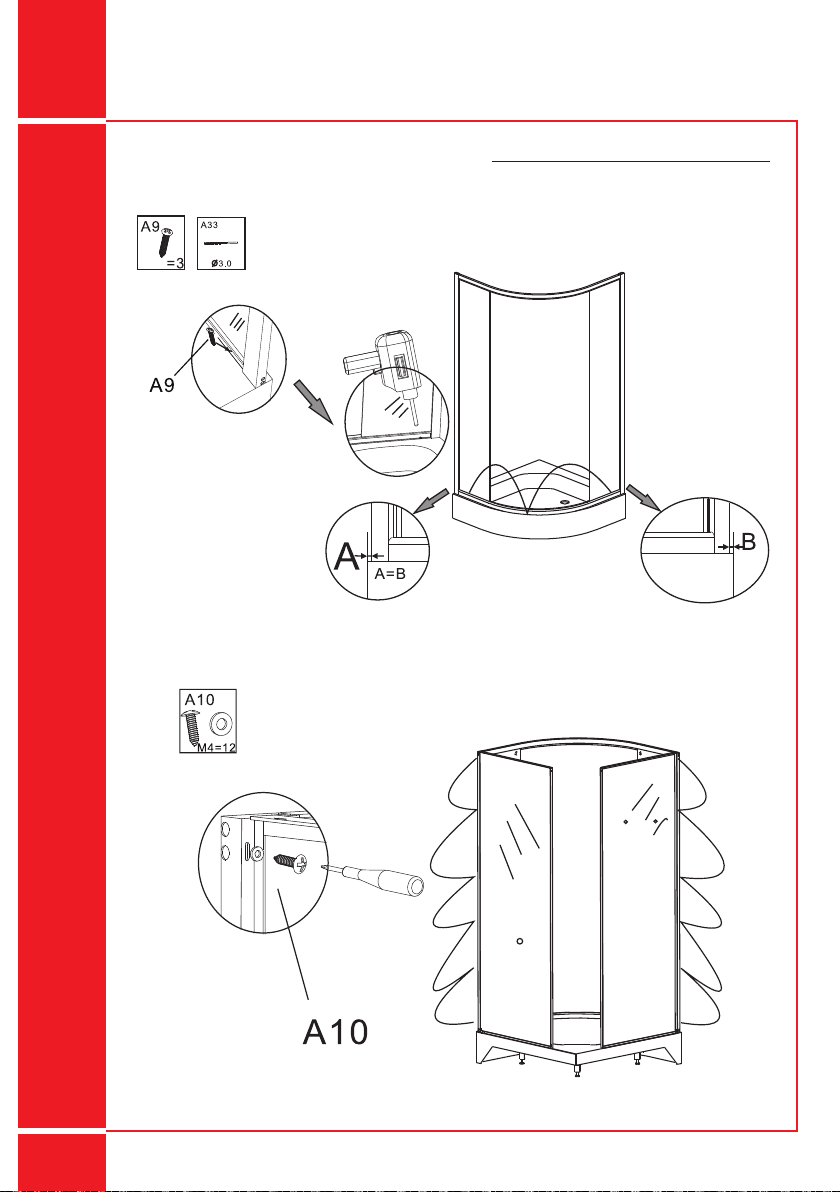

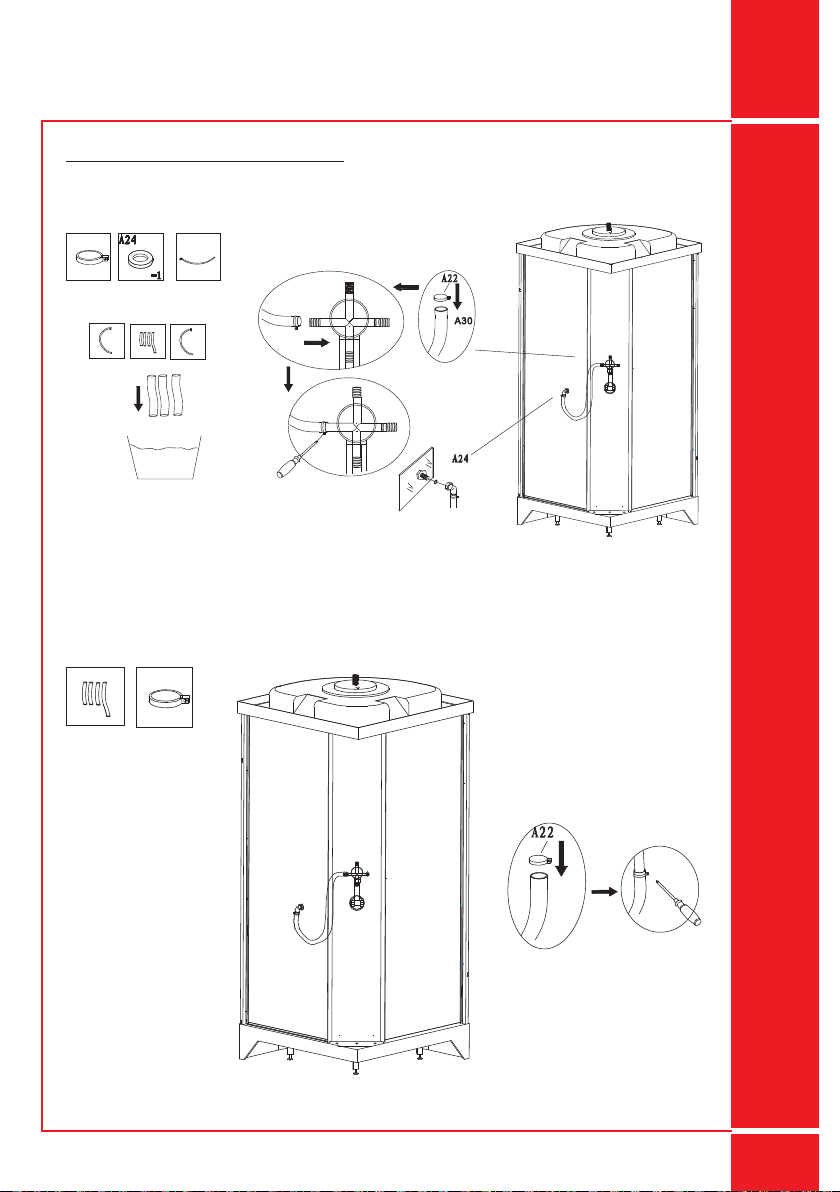

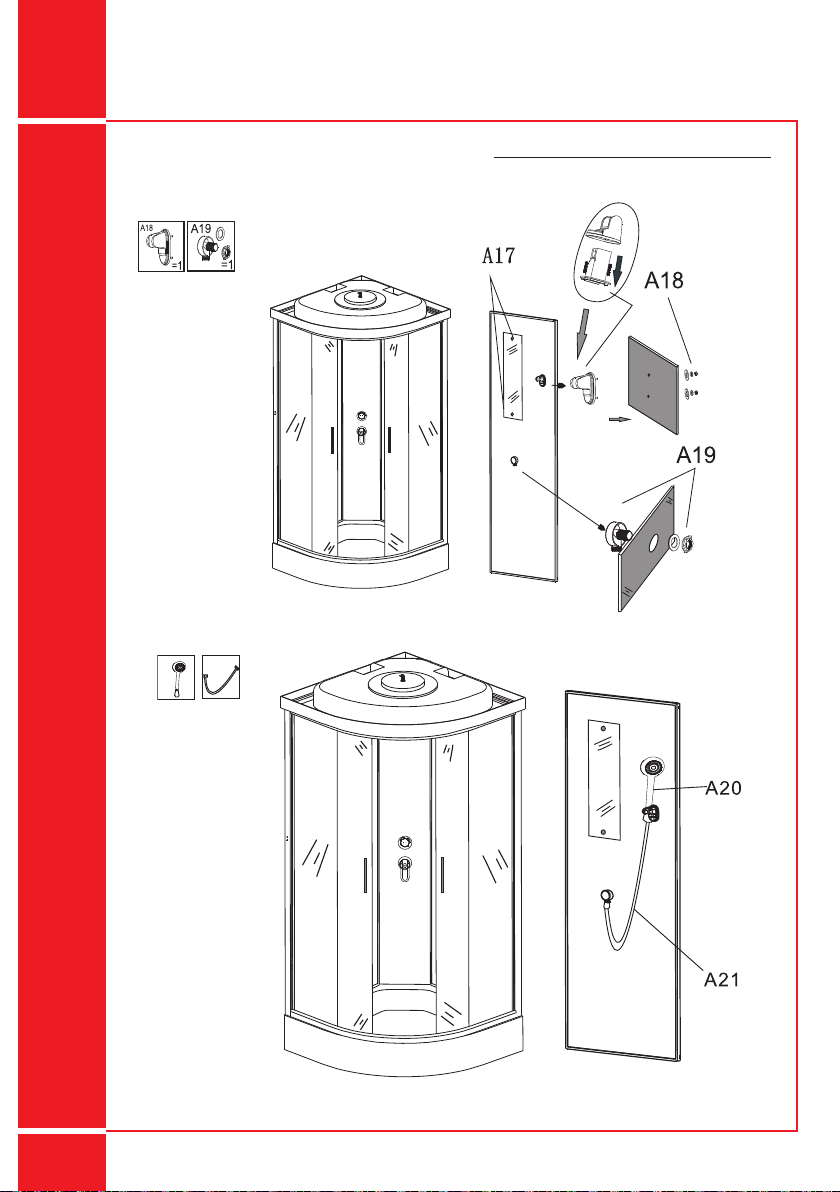

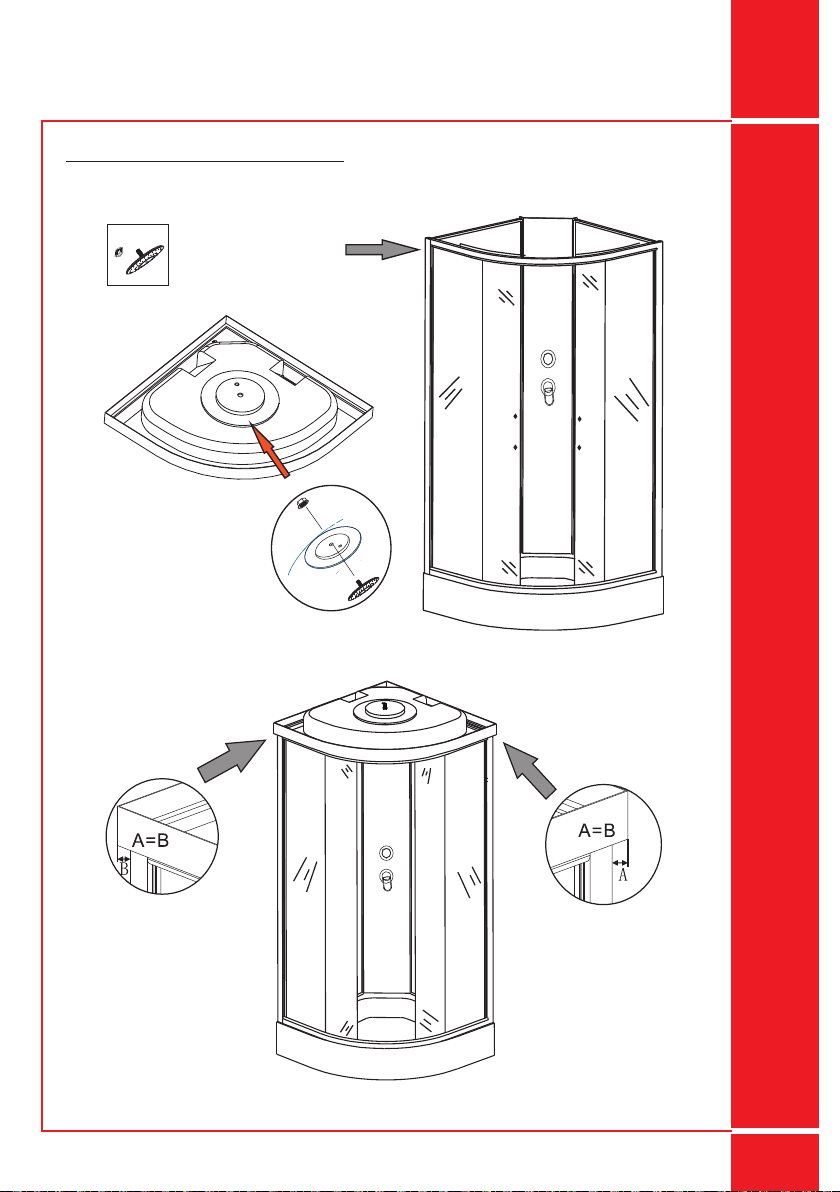

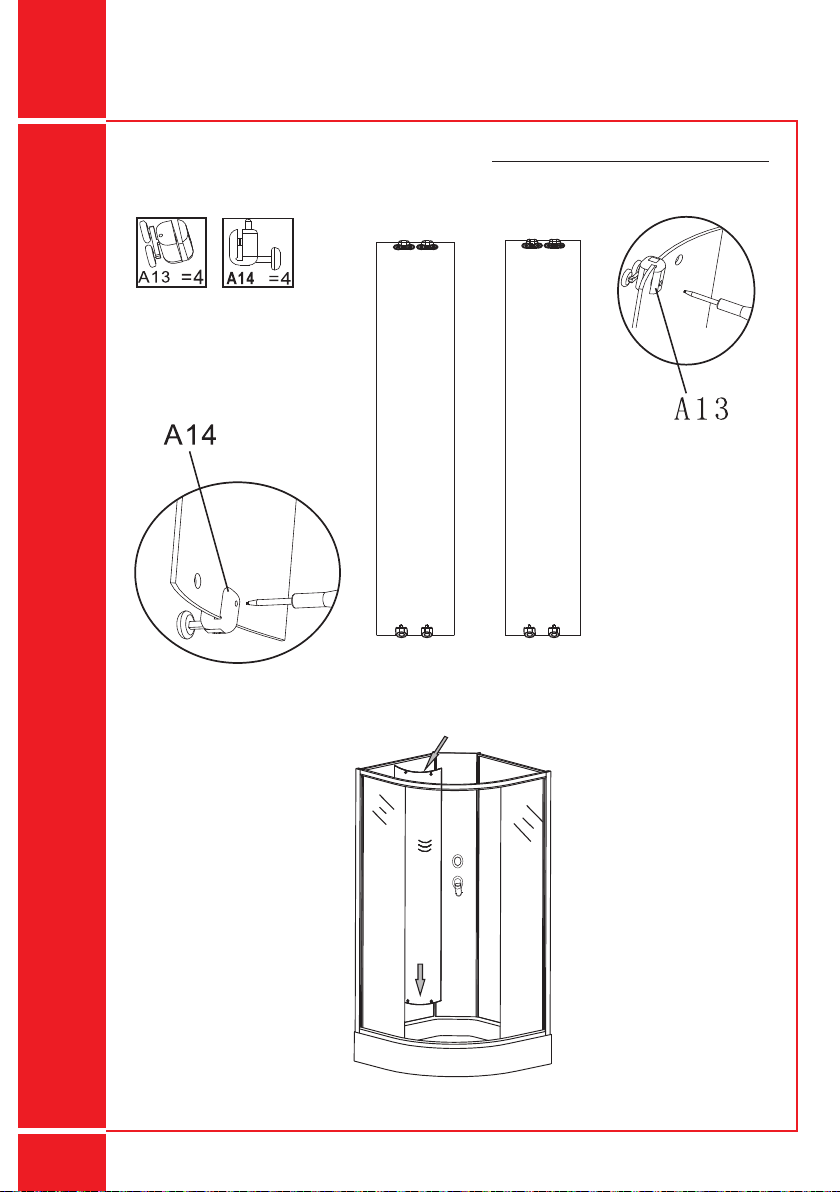

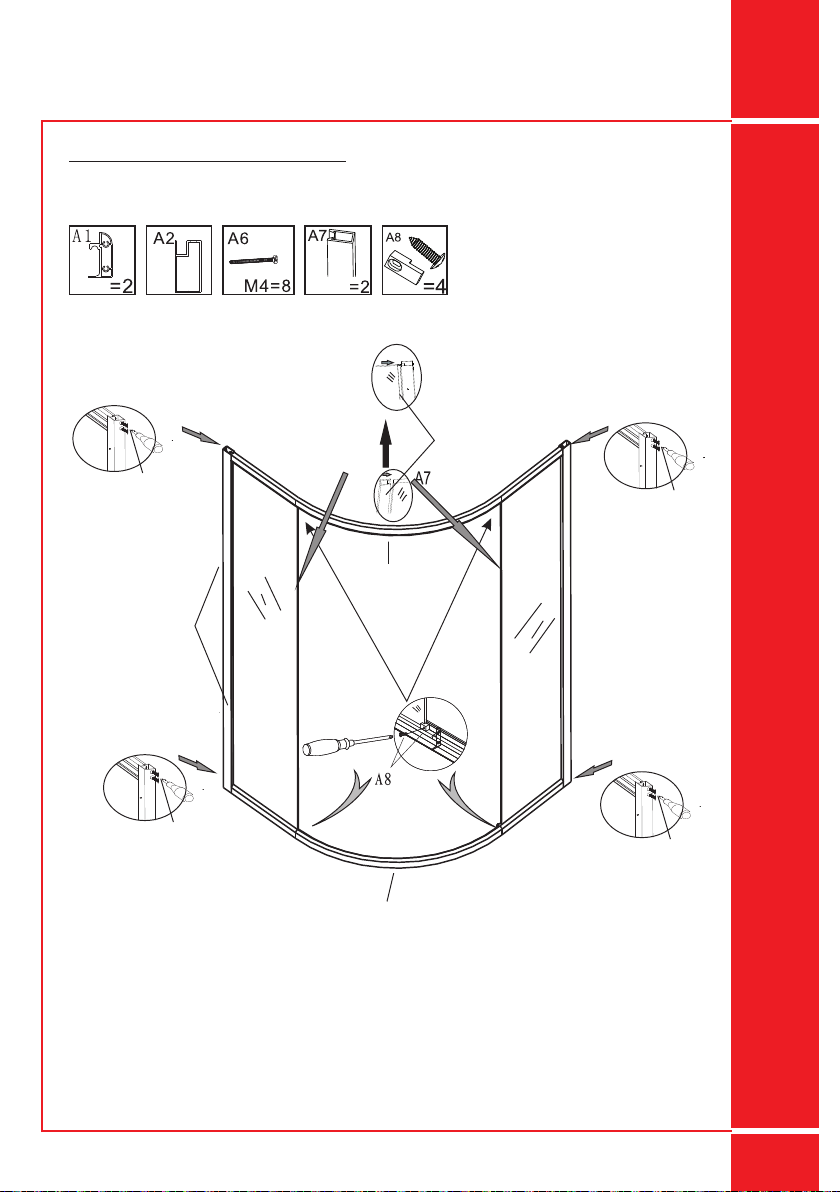

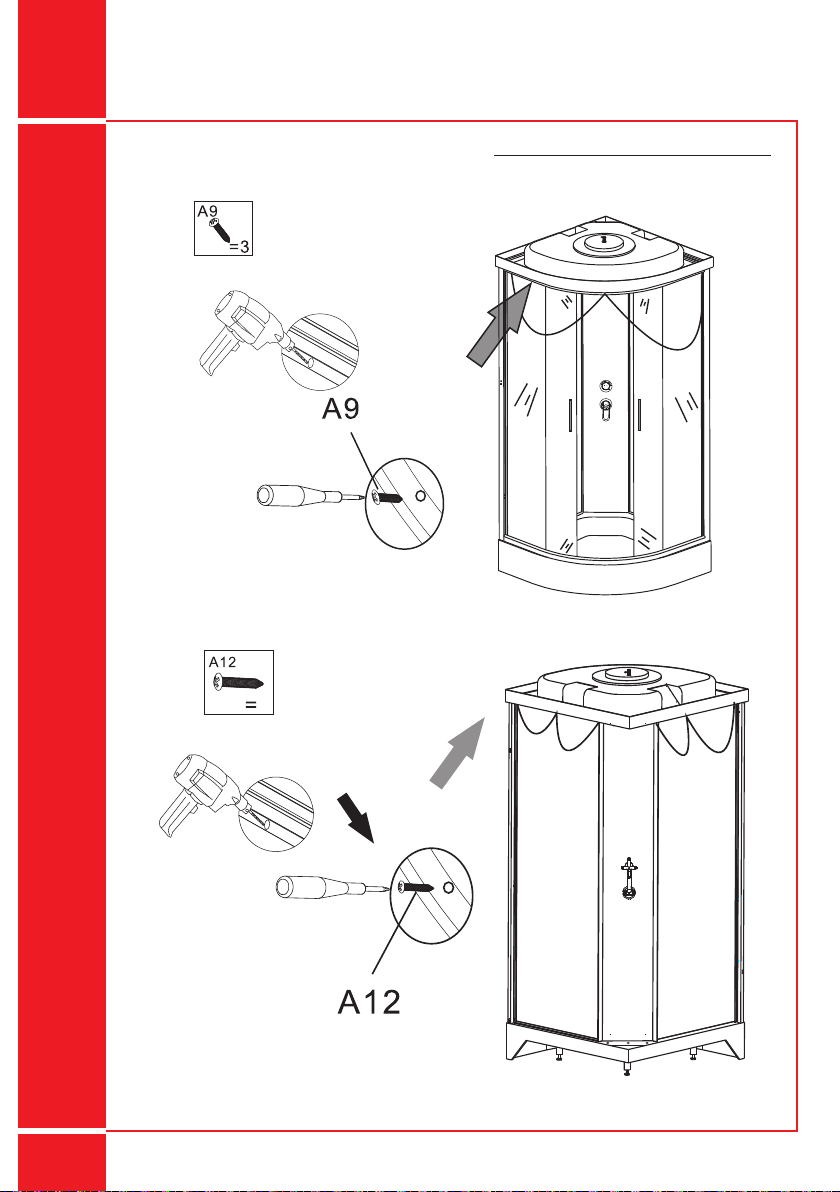

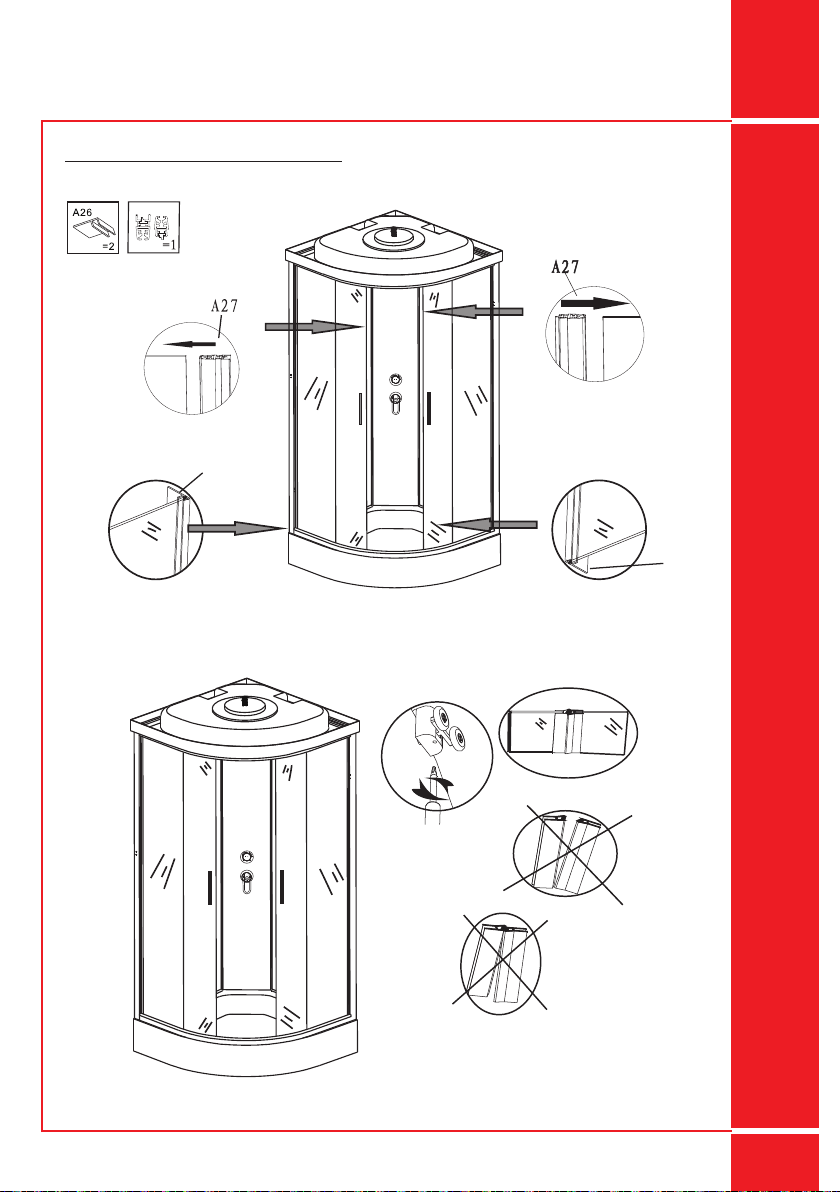

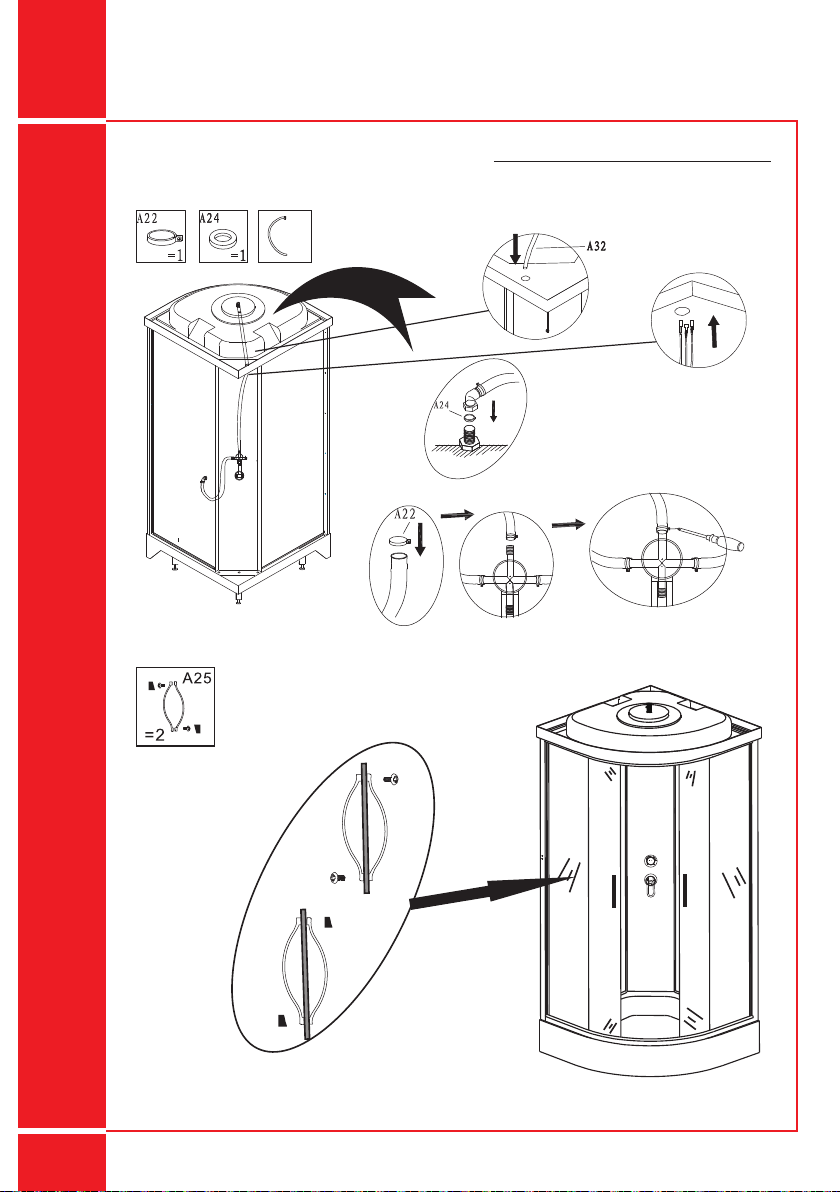

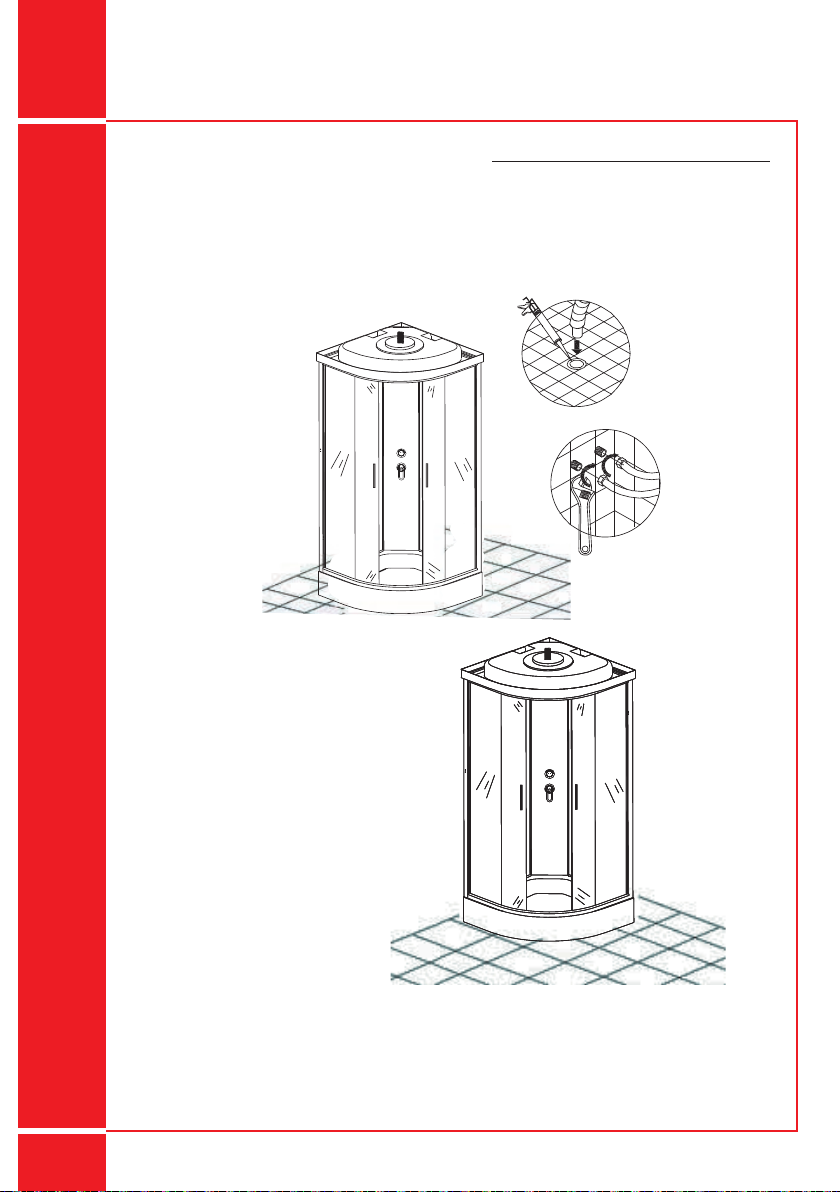

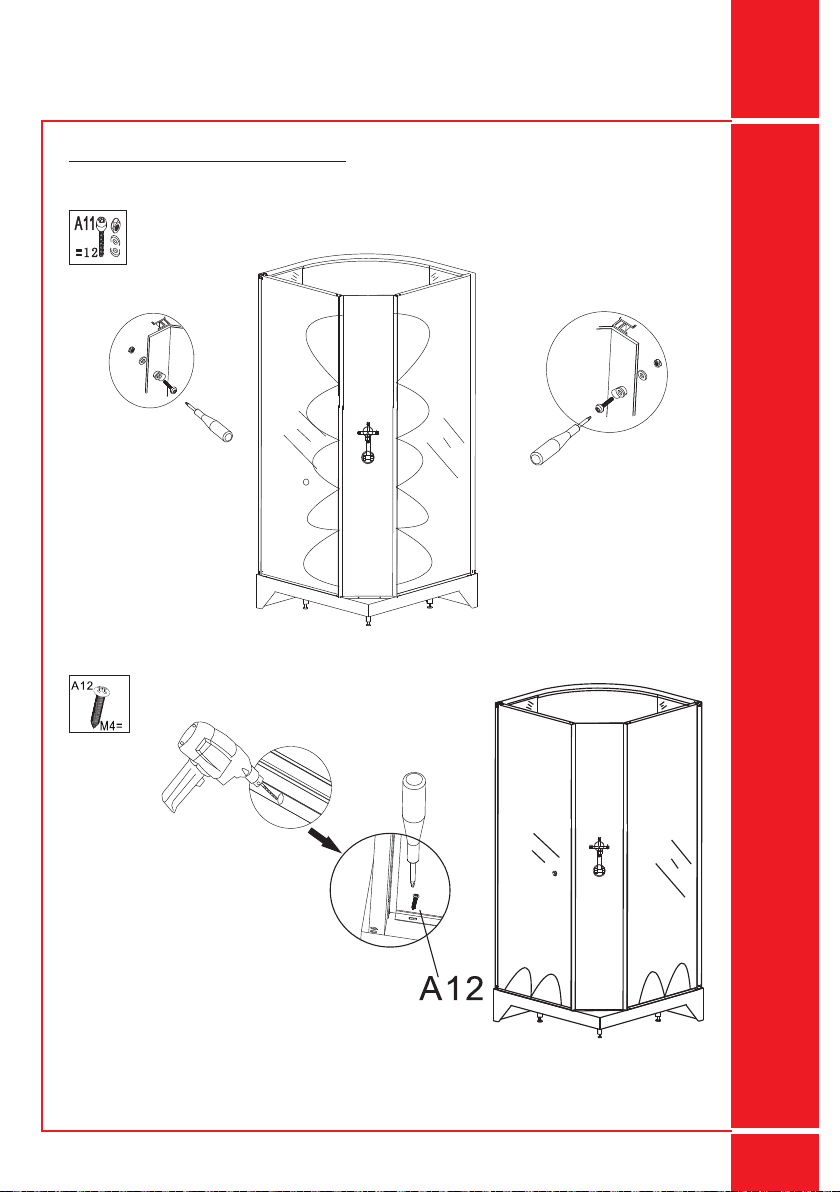

ШАГ 4.

8
