TIMO T-7735 Assembly guide

Инструкция по сборке

душевой кабины TIMO

Модель: Т-7735

Комплектация душевой кабины

2

Комплектация душевой кабины

3

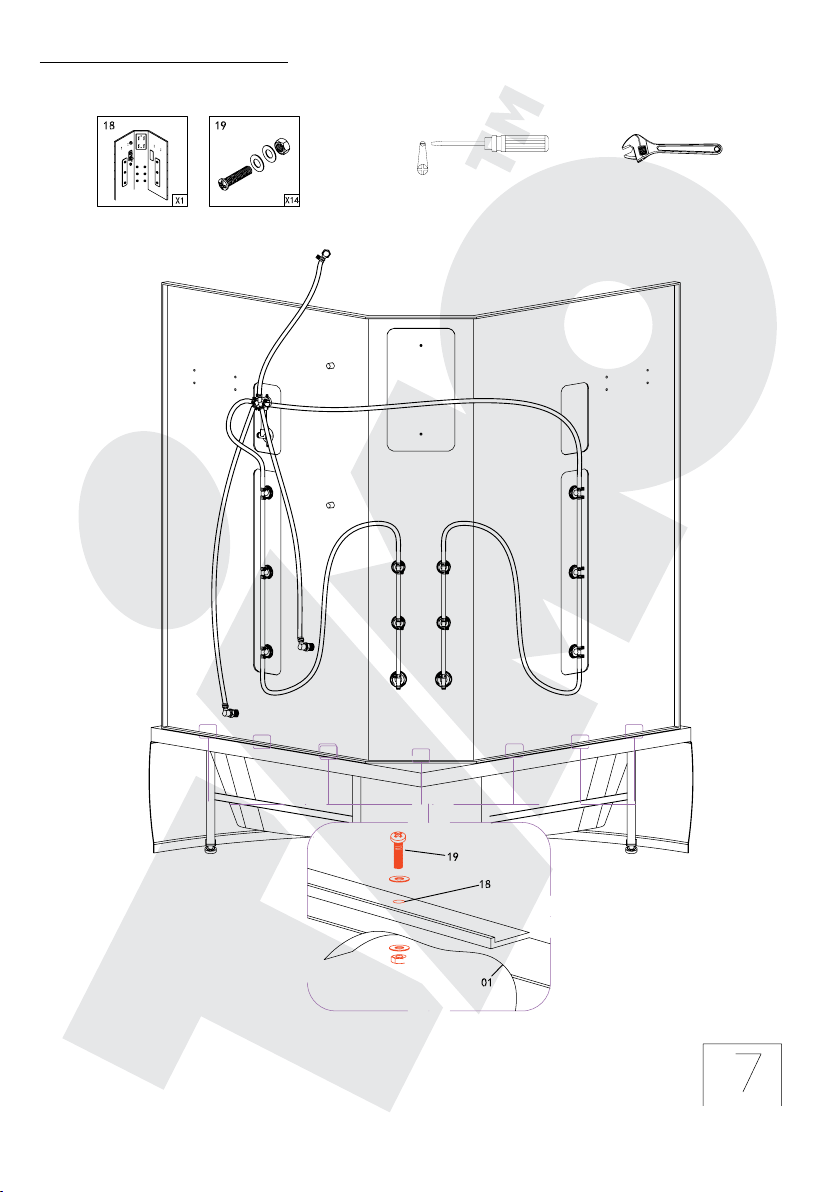

Этап сборки. Поддон

4

Этап сборки. Передняя рамка

5

Этап сборки. Передняя рамка

6

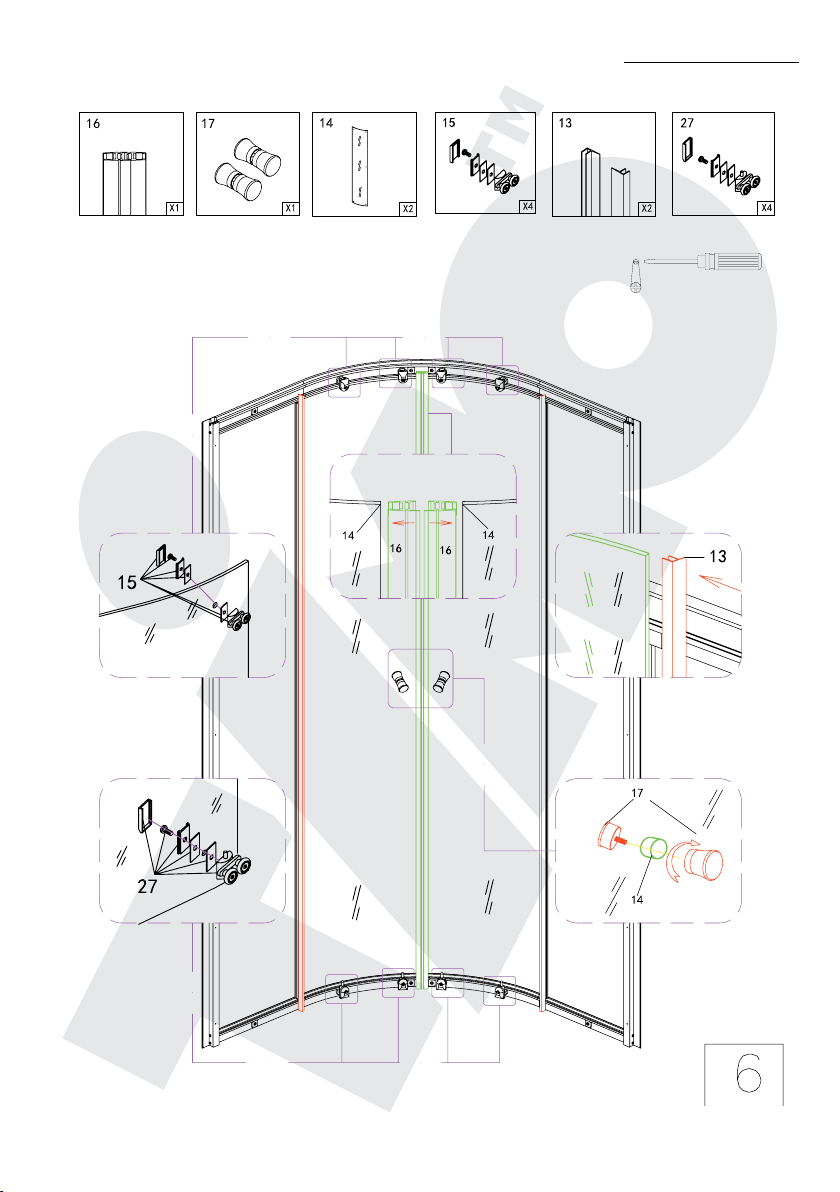

Этап сборки. Двери

7

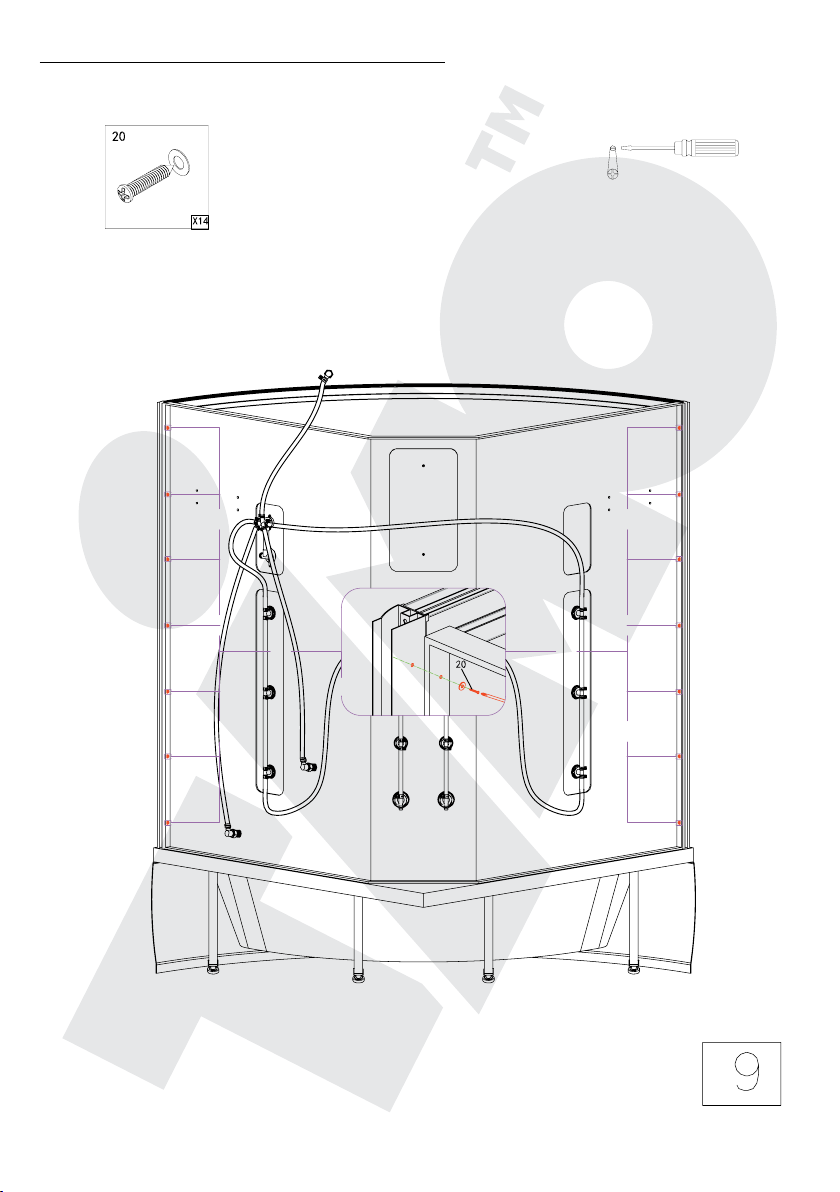

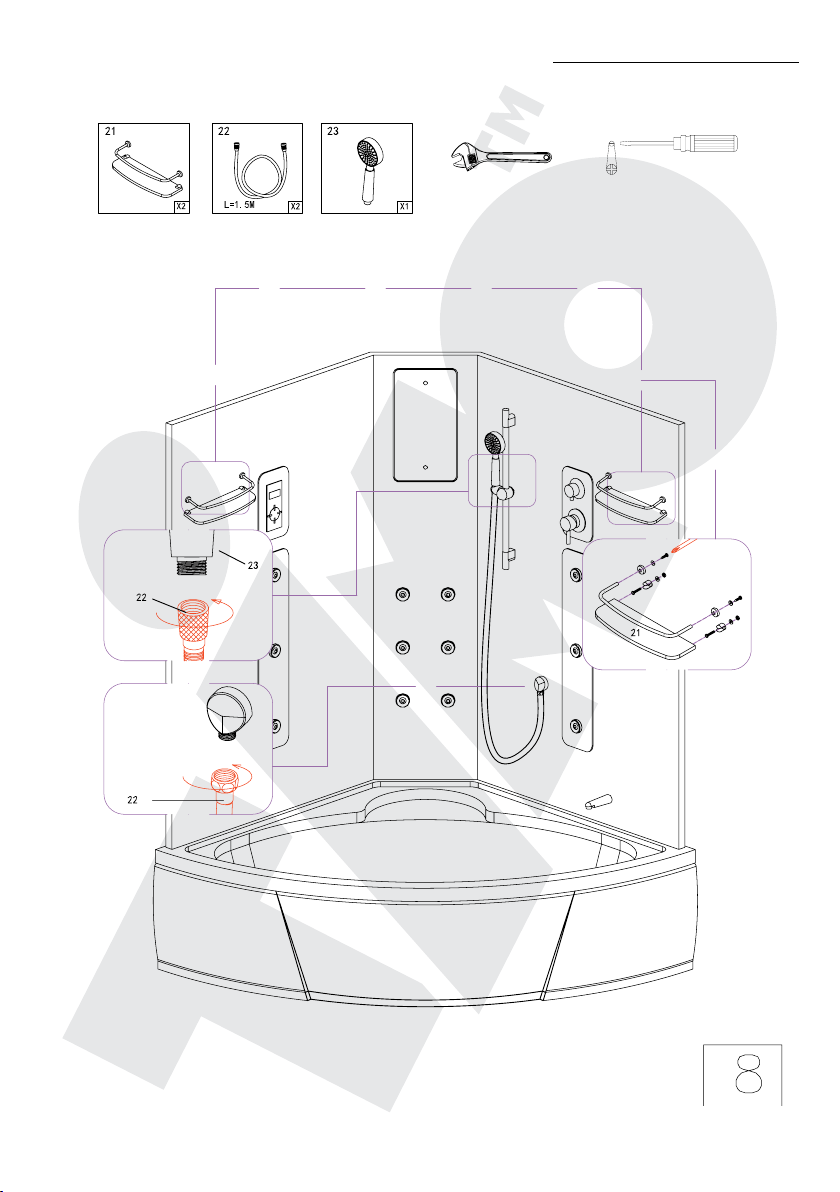

Этап сборки. Задняя стенка

8

Этап сборки. Задняя стенка

9

Этап сборки. Задняя стенка и передняя рамка

10

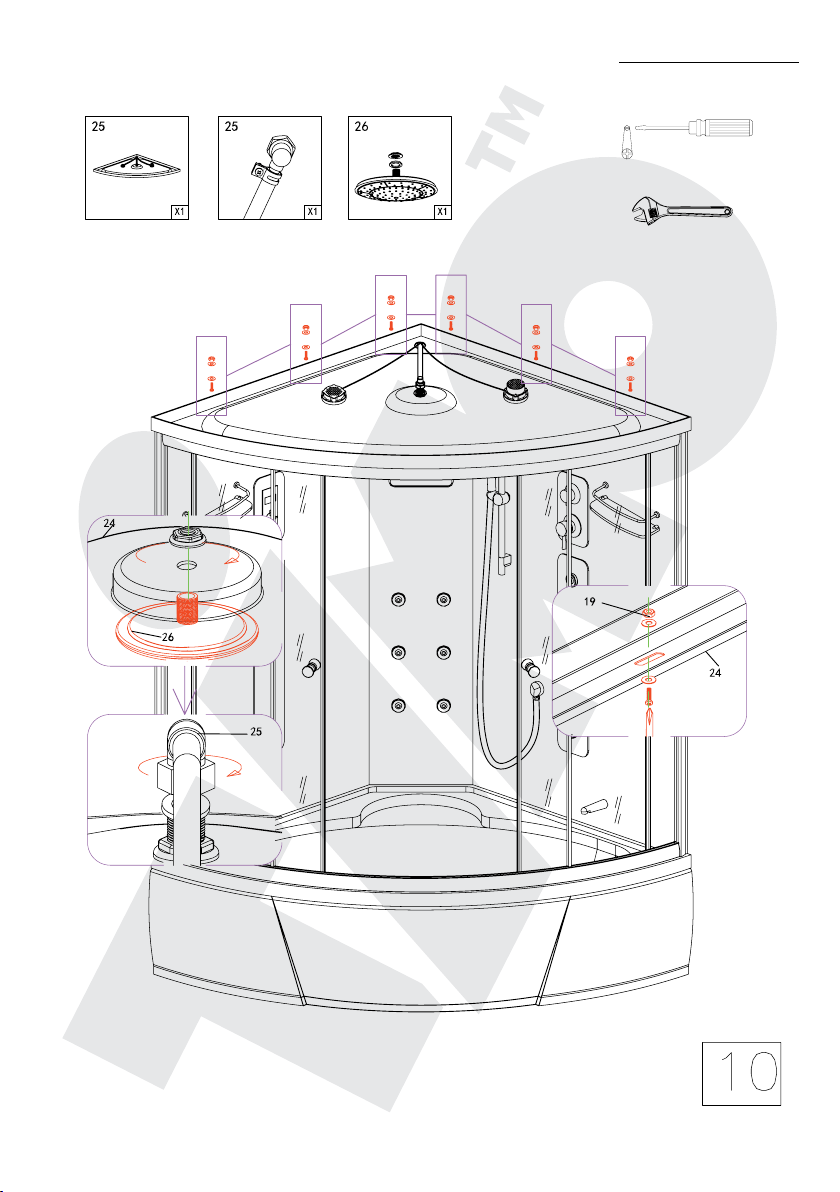

Этап сборки. Крыша

11

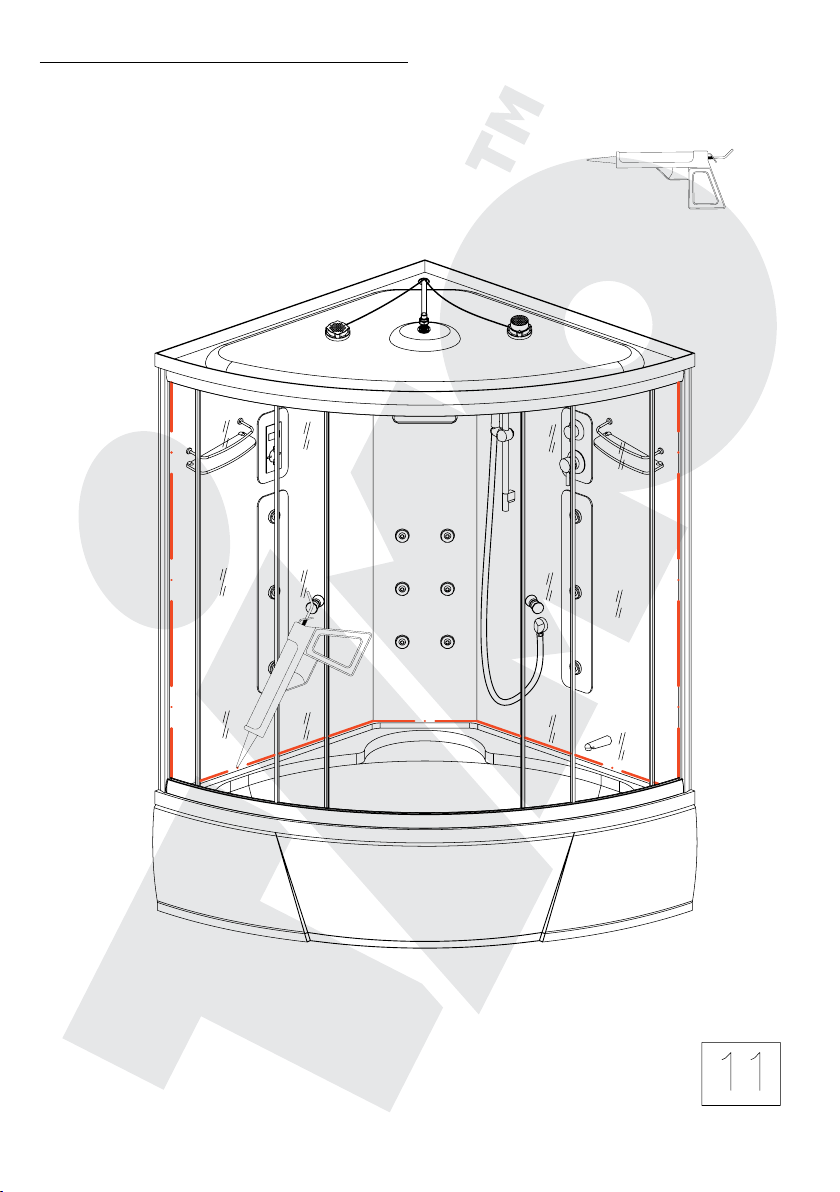

Этап сборки. Места нанесения герметика

12

Схема подключения

ВЕРХНЯЯ

пульта управления

ПОДСВЕТКА

ДИНАМИК ВЕНТИЛЯТОР

ПУЛЬТ

УПРАВЛЕНИЯ

ТРАНСФОРМАТОР

12 V

Следуя инструкции по сборке, проверьте все функции кабины. После этого, пе­реместите кабину на место установки. При помощи душа проверьте герметич­ность швов. При необходимости нанесите небольшое количество герметика по
швам соединения.

ВНИМАНИЕ!
Производитель имеет право вносить конструктивные изменения без уведом­ления.

13

Сенсорный пульт

Инструкция по применению и технические

характеристики пульта управления

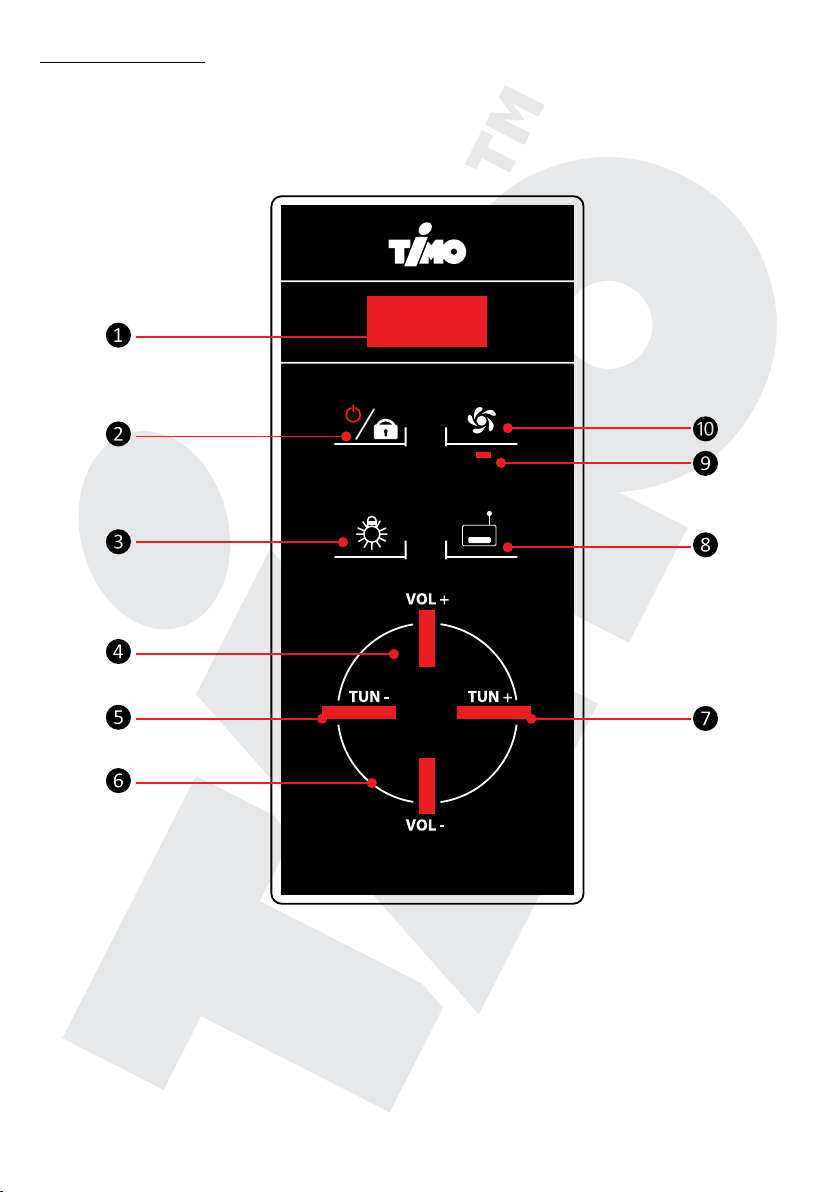

❶ Дисплей ❻ Громкость «–»

❷ Вкл./выкл./блокировка ❼ Переключение радиостанции «+»

❸ Подсветка ❽ Радио

❹ Громкость «+» ❾ Лампа-индикатор вентилятора

❺ Переключение радиостанции «–» ❿ Вентилятор

14

Инструкция по применению и технические характеристики

1. Панель оснащена сенсорными кнопками управления. При установке поза­ботьтесь о том, чтобы душевая лейка не была направлена на нее, иначе могут
возникнуть ошибки в выполнении команд или произойти блокировка панели.

2. Для удобства кнопки на панели расположены на оптимальном расстоянии
друг от друга.

3. Панель является водонепроницаемой. В случае неверной команды (напри­мер, в случае одновременного нажатия двух кнопок) реакции системы не по­следует. Подождите около секунды, затем повторите команду.

4. Если панель не используется в течение 25 с, автоматически включается
режим блокировки. Система не будет реагировать на нажатие кнопок, а на
экране появится надпись LOC. Чтобы отключить блокировку, нажмите кнопку

. В подтверждение того, что система снова активирована, на экране по-

явится надпись ULC, все кнопки снова станут активными.

5. При нажатии любой кнопки выполняемая системой команда сопровождает­ся звуковым сигналом.

II. ФУНКЦИИ

1. Подсветка

2. Радио

3. Вентилятор

III. ОПИСАНИЕ ФУНКЦИЙ

1. Режим ожидания

После включения система находится в режиме ожидания, при этом на дис­плее отображается красная точка.

2. Включение/выключение питания
Если система находится в режиме ожидания, чтобы ее активировать, нажми­те и удерживайте кнопку примерно полсекунды. При этом на экране по­явится значок ---, включится подсветка дисплея. Если устройство включено,
для его выключения удерживайте эту кнопку также около 0,5 с.

3. Подсветка
Для включения подсветки нажмите на панели кнопку при включенной си­стеме. Повторное нажатие этой кнопки приведет к выключению подсветки.

4. Радио
Нажмите на панели кнопку для включения радио при включенной системе.
На дисплее отобразится частота радиосигнала. Повторное нажатие кноп­ки приведет к выключению радио. При включенном радио нажатием кнопки
TUN + на панели можно увеличивать частоту радиосигнала. Удерживайте эту
кнопку несколько секунд для автоматического поиска радиостанции с устой­чивым сигналом. При нажатии на панели кнопки TUN – частота радиосигнала
уменьшается на 0,1 MГц. Удерживайте эту кнопку, и система будет переклю-

15

Инструкция по применению и технические характеристики

чать частоту, пока не найдет работающую радиостанцию. Диапазон радио­частот, используемых системой, — от 87,5 до 108 MГц. Во время настройки
радиочастоты можно нажать кнопку TUN – или TUN + для остановки поиска.
Также можно нажать кнопки Vol – или Vol + для прекращение настройки с це-
лью регулирования уровня громкости. При первом включении радио систе­ма автоматически начнет поиск работающей радиостанции. При повторном
включении, радио остается настроенным на частоту, которая прослушива­лась перед выключением.

5. Громкость
При включенном радио нажмите кнопку Vol – или Vol +, чтобы увеличить или
уменьшить громкость. Текущий уровень громкости будет показан на дис­плее, громкость регулируется в пределах от 0 до 15 дБ.

6. Вентилятор
Нажмите на панели кнопку при включенной системе. Загорится красный
индикатор подсветки. Повторное нажатие кнопки приведет к выключению
как вентилятора, так и подсветки.

IV. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Условия эксплуатации и технические характеристики

Рабочее

напряжение

Номинальный ток 90 мА Номинальная мощность 15 Вт

Сопротивление

резистора

Вид нагрузки

Подсветка

Вентилятор

Громкоговоритель 8 Ом/4 Вт ---

Переменный ток

220 В

>20 МОм Степень водонепроницаемости IPX5

Параметры нагрузки комплектующих

Номинальное

напряжение

нагрузки

Постоянный ток

12 В

Постоянный ток

12 В

Рабочая частота 50 Гц

Номинальная

частота

нагрузки

Номинальная

полезная
выходная

мощность

5 Вт ---

4 Вт ---

Прочее

16

Подготовка площадки

Установка кабины производится в помещении, специально подготовленном для
этого, в строгом соответствии с данными рекомендациями. При несоблюдении
данных рекомендаций гарантия на изделие распространяться не будет.

Просим обратить внимание на то, что все ремонтно-отделочные работы, включая
отделку потолка, должны быть в обязательном порядке завершены.

При подготовке водопроводных коммуникаций для подключения оборудования необ­ходима установка фильтров механической очистки воды, со степенью очистки 100 мкр.
Давление воды в системе водоснабжения должно быть не более 4.5 кг/см
но СНиП 2.04.02-82. В случае превышения или различия давления более чем на 0.5

2

кг/см

необходима установка понижающих редукторов давления воды.
Выводы горячей и холодной воды должны иметь наружную резьбу и диаметр ½ дюйма.
Диаметр канализационной трубы 40 - 50 мм, не должна превышать 5 см от пола до
центра трубы. В случае превышения необходим подиум.
Подключение оборудования к электрической сети должно быть выполнено без до­полнительных соединений, т. е отдельным кабелем, проложенным от электрощита
до оборудования. Кабель должен быть медным, трехжильным, в двойной изоляции
с сечением провода 2,5 мм кв.
Вывод электрокабеля должен располагаться в месте, обозначенном в технической
карте и иметь розетку с заземлением.
Кабель должен быть подключен к отдельному, двухполюсному автомату, комби­нированному с устройством защитного отключения (УЗО). Требования, предъяв­ляемые к УЗО: напряжение 220-240В; размыкание контактов минимум на 3 мм; ток
утечки 0,03А; разрешенный ток 16А.
В соответствии с нормами безопасности, выключатели, розетки и другая электро­арматура не могут располагаться в досягаемости человека, использующего обо­рудование в зоне шириной 60 см и высотой 225 см вокруг оборудования.
Фильтры, УЗО, редукторы давления воды в серийную комплектацию оборудования
не входят. Установка фильтров и редукторов давления на выводы, непосредствен­но предназначенные для подключения оборудования, не допускается!
После монтажа оборудования не допускается его передвижение с конечного места
монтажа.
Для монтажа и последующего обслуживания оборудования необходимо свободное
пространство по периметру не менее 40 см для обеспечения доступа ко всем рабо­чим узлам и агрегатам.
Высота потолка в помещении, подготовленном для установки душевой кабины долж­на обеспечивать зазор между крышей душевой кабины и потолком не менее 15 см.
Максимально допустимая температура при использовании акриловых душевых ка­бин не должна превышать 60 градусов Цельсия.

2

, соглас-

17

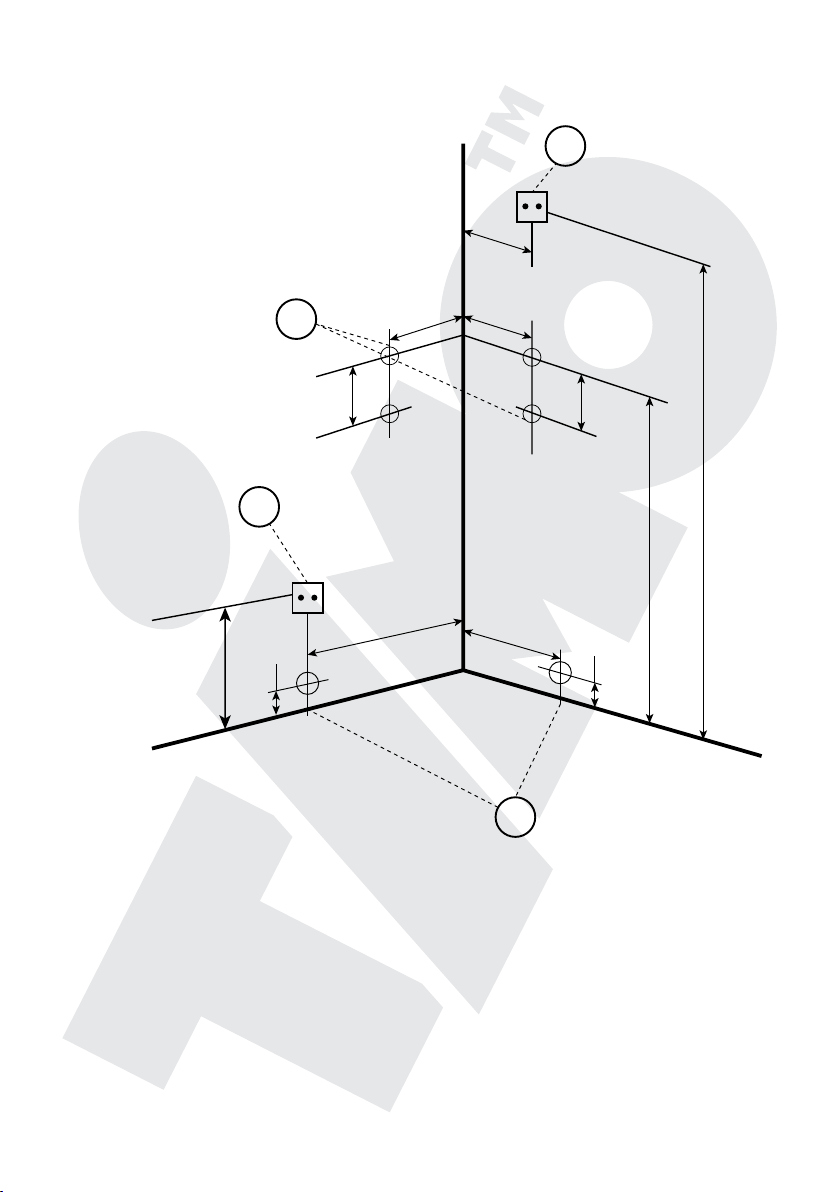

Схема подготовки коммуникаций

А

100

Б

150

Г

100-300

50

200-300

Все размеры даны в миллиметрах

100

100

150

2300

1000-1500

100-300

50

В

А. Розетка электрическая с заземлением 220-240V, 50Hz

Б. Точки подвода горячей и холодной воды 1/2” (внешняя резьба)
В. Вывод канализационной трубы диаметром 40-50 мм,

не более 50 мм от уровня пола.
Г. Розетка электрическая для доп. оборудования

(парогенератор).

Уход за душевой кабиной –

средства ухода за душевыми кабинами

После установки душевой кабины не забывайте о том, что вода (её примеси) остав­ляют налет кальция на поверхностях, в том числе и тех которые подвержены корро­зии. Для предотвращения негативного воздействия внешней среды и химических
соединений, рекомендуем следить за внешним видом душевой кабины.

Первое правило в уходе за акриловой поверхностью – никогда не используйте абра­зивные чистящие средства! Крупные частицы, содержащиеся в порошках и пастах,
могут легко повредить гладкую поверхность пластика. По этой же причине нель­зя использовать металлические щетки и губки. Нельзя чистить акрил стиральным
порошком. Не используйте чистящие средства, содержащие такие агрессивные
вещества, как уксус, муравьиная кислота, спирт, аммиак, ацетон, формальдегид.
Применяйте специальные чистящие средства, предназначенные для чистки душе­вых кабин и акриловых ванн.

Душевую кабину почистить сразу после душа – пар и горячая вода размягчают грязь
и налет. Если времени на чистку нет, то протрите стенки и шторки сухой тряпкой
или резинным скребком. Пользуйтесь специальным средством для ежедневной
чистки душевых кабин, (предотвращает образования налета и пятен). Не приме­няйте средства типа « антиизвесть», предназначенные для плитки и чугунных ванн.

Не разрешается использовать моющие средства с коррозирующим воздействием,
а также сливать в поддон ржавую воду. Следует избегать соприкосновения горячих
предметов (с температурой свыше 100°С) с поверхностью душевой кабины.

Для чистки наружной поверхности гидромассажных форсунок, смесителя и душевой
лейки используйте обычные средства бытовой химии для удаления известкового на­лета. Хромированные поверхности рекомендуется после душа вытирать насухо.

Для предотвращения короткого замыкания или электрического шока немедленно пре­кратите использовать прибор, если какая-то электрическая часть прибора работает
неисправно, обратитесь к квалифицированному специалисту для устранения неис­правностей. Запрещается применение в душевой кабине электрического оборудова­ния – фен, электробритва и т.д. Не мойте животных в душевой кабине, их когти повре­дят акриловую и другие поверхности, а шерсть засорит канализационный слив.
