Арт.: Nelson 1900/00Y-CR
Nelson 1900/02Y-CR
1
3
Список деталейСписок деталей:
1 - Ручная лейка
2 - Шланг душа
3 - Корпус смесителя
2
4
5
8
6
7
4 - Трубы
5 - Опорная площадка
6 - Резиновые шайбы
7 - Гайки
8 - Инструкция
Системные требования:
Для исправной работы необходимо соблюдение следующих условий:
- Прочистить трубопровод до установки.
- Рабочее давление воды (горячей и холодной) 3-5 бар.
- Максимальное статическое давление 8 бар.
Если давление превышает или может превысить данный уровень, необходимо
установить сертифицированный редуктор давления.
- Максимальная температура горячей воды 80° С.
Если температура превышает 80° С, необходимо установить клапанный
регулятор температуры.
-
Установка должна соответствовать требованиям местных инстанций.
- В соответствии с надлежащей сантехнической практикой, во избежание
повреждения керамического картриджа механическими примесями
должны быть установлены фильтры тонкой механической очистки 100 мкр.
Несоблюдение этих требований влечет за собой аннулирование гарантии.
1
Установка напольного смесителя – весьма сложная процедура.
Проводка труб осуществляется до формирования заливной стяжки
и укладки облицовки (как правило, плитки), к работе привлекают
профессиональных сантехников.
Определите точное место установки смесителя. Убедитесь, что расстояние
между смесителем и ванной совпадает. Убедитесь, что подача горячей воды
слева, а холодной справа. Подведите водопроводные трубы согласно чертежу.
60mm
Горячая
вода
Hot
Трубы устанавливаются на глубину
(А) 10-30мм от уровня пола; расстояние
между горячей трубой и холодной
трубой (B) 50-150мм.
Труба
Опорная площадка
Шайбы
Установите трубы в опорную площадку.
Наденьте резиновые шайбы на трубы и
зафиксируйте трубы к опорной
площадке гайками. Не затягивайте
слишком сильно.
Фиксирующие гайки
Холодная
вода
Cold
Hot Cold
Если водопроводная труба выше уровня
пола, то можно использовать разъем (не
входит в комплект).
Самая высокая точка разъема должна
быть не более 60 мм.
Резиновая шайба
Поместите резиновую шайбу внутри
корпуса смесителя, соедините корпус с
трубами.
Корпус
смесителя
2

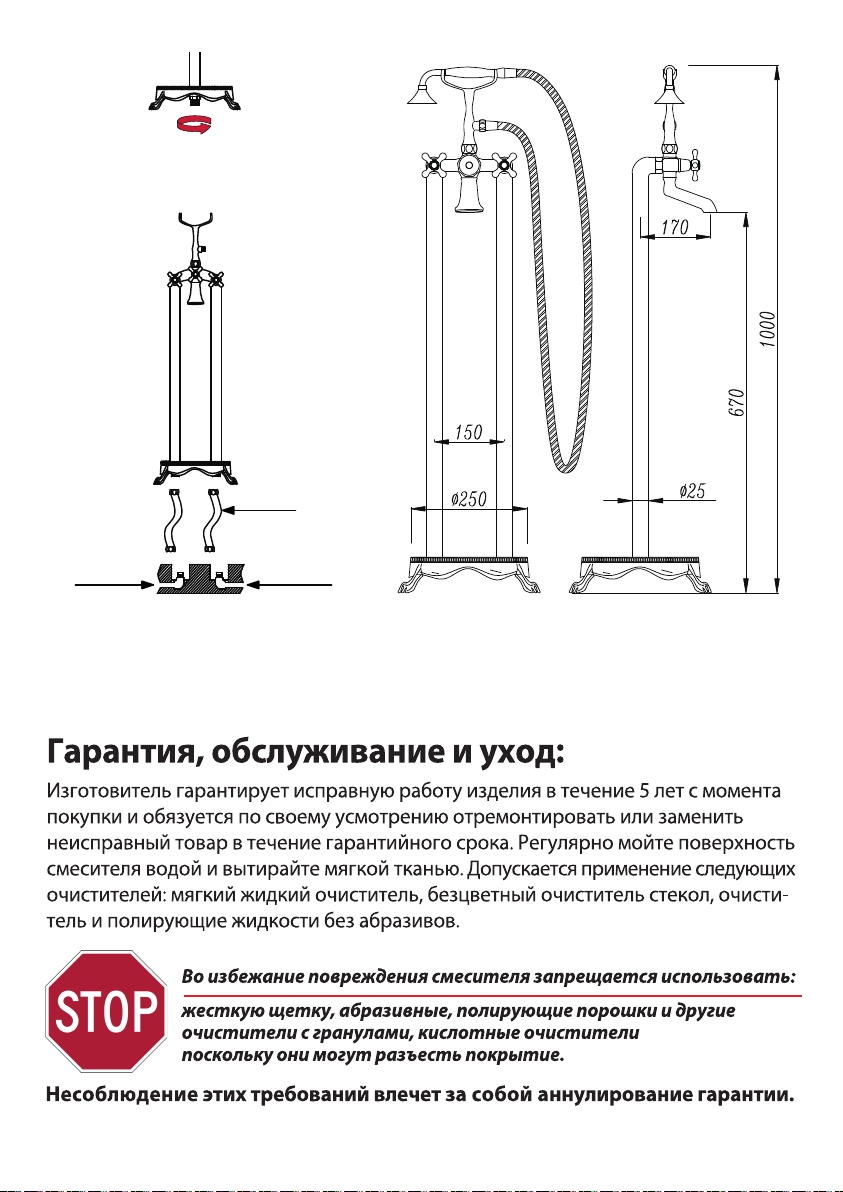

Затяните крепежную гайку.
Гибкий шланг
Горячая
вода
Холодная
вода
Соедините водопроводные трубы с трубами смесителя гибкими шлангами. Проверьте
соединения на герметичность.
Прикрутите ручную лейку к шлангу, а шланг к
смесителю. Проверьте работу смесителя.
3
Условия гарантии:
Гарантийному ремонту не подлежат:
- Смесители с механическими повреждениями корпуса, а так же лейки,
душевые шланги и изливы (для смесителей с длинным изливом).
- Гарантия распространяется только на корпус, картридж и переключатель
(дивертор смесителя)- 5 лет.
- Гарантия на ручной душ, тропический душ, шланг душа, подводка- 1 год.
- На гарантийное обслуживание принимается смеситель в полной
комплектации производителя.
- При возникновении неисправности, замене или ремонту подлежат только
вышедшие из строя детали смесителя.
В гарантийном ремонте может быть отказано в случае:
- еханических повреждениях и комплектующих деталей смесителя.
еправильного монтажа и эксплуатации смесителя.
-
емонта и замены деталей смесителя посторонними лицами.
-
агрязнения смесителя инородными предметами, ржавчиной,
-
образованием
Артикул_____________________________________________________________
Наименование товара____________________________________________________
Дата продажи ________________________________________________________
Продавец ____________________________________________________________
Претензий по комплектации и внешнему виду товара не имею:
подпись покупателя
Адрес стационарного сервисного центра TIMO (без выезда мастера):
ООО «ЕвросантПлюс» 143952, Московская обл., г. Реутов, ул. Фабричная, д. 8
8 (495) 772-35-21 • 8 (499) 550-30-95.
4
