Timo Elta

Ohjekirja
Instruction
Инструкция

Huomautukset ja huolto

l) Suihkulokeron ulkonäön tilan valvonta

2) Ainesosien kuvaus

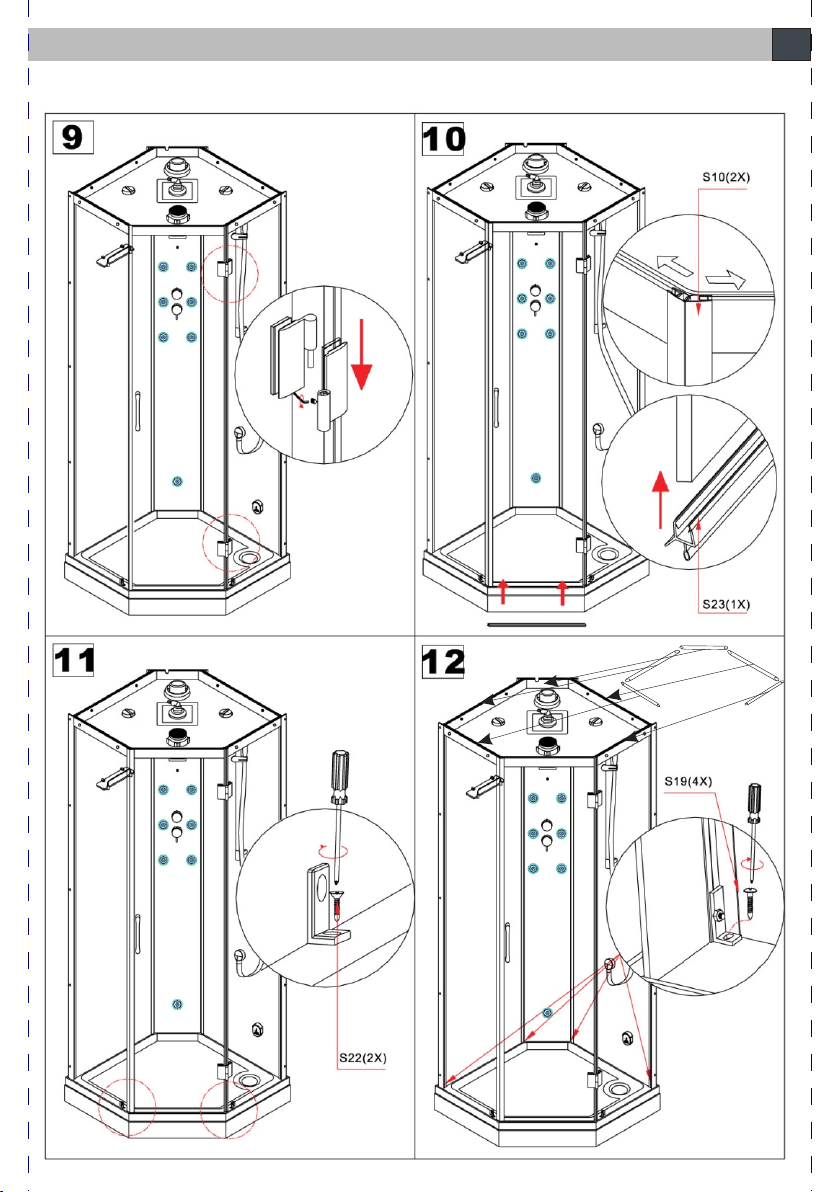

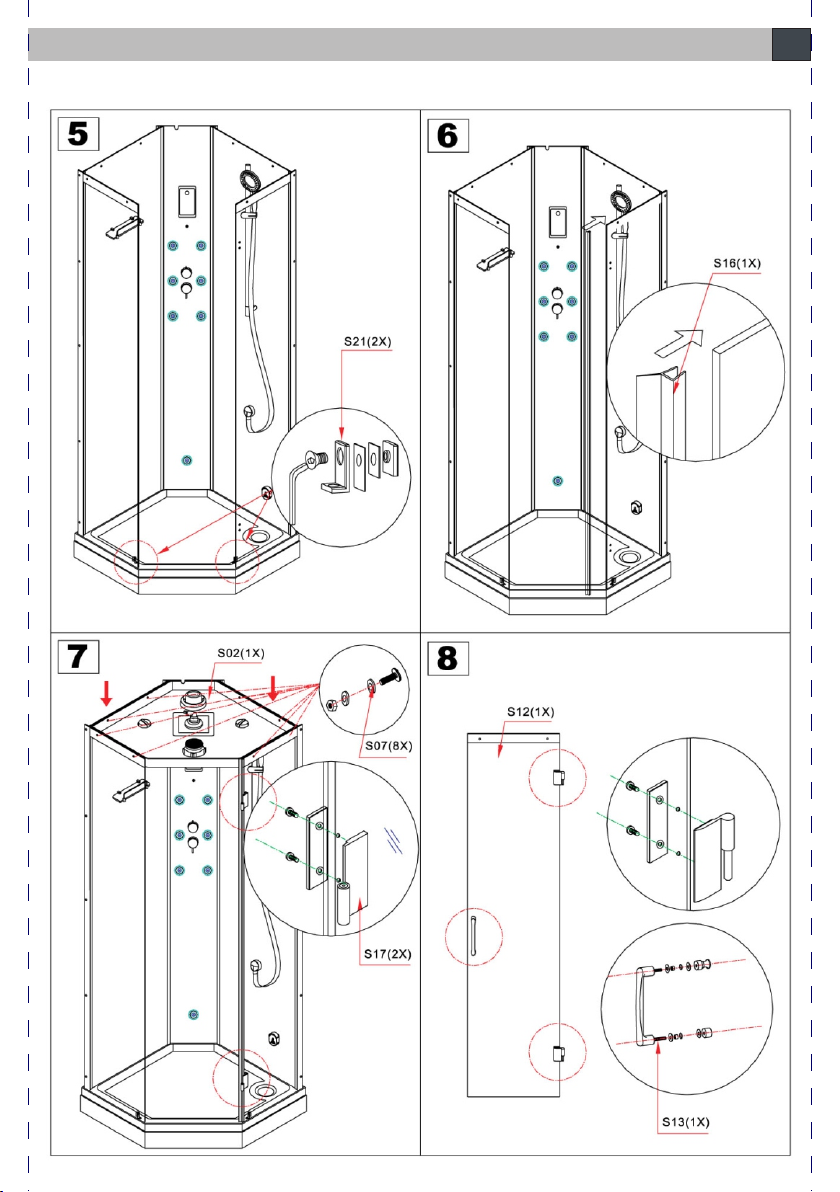

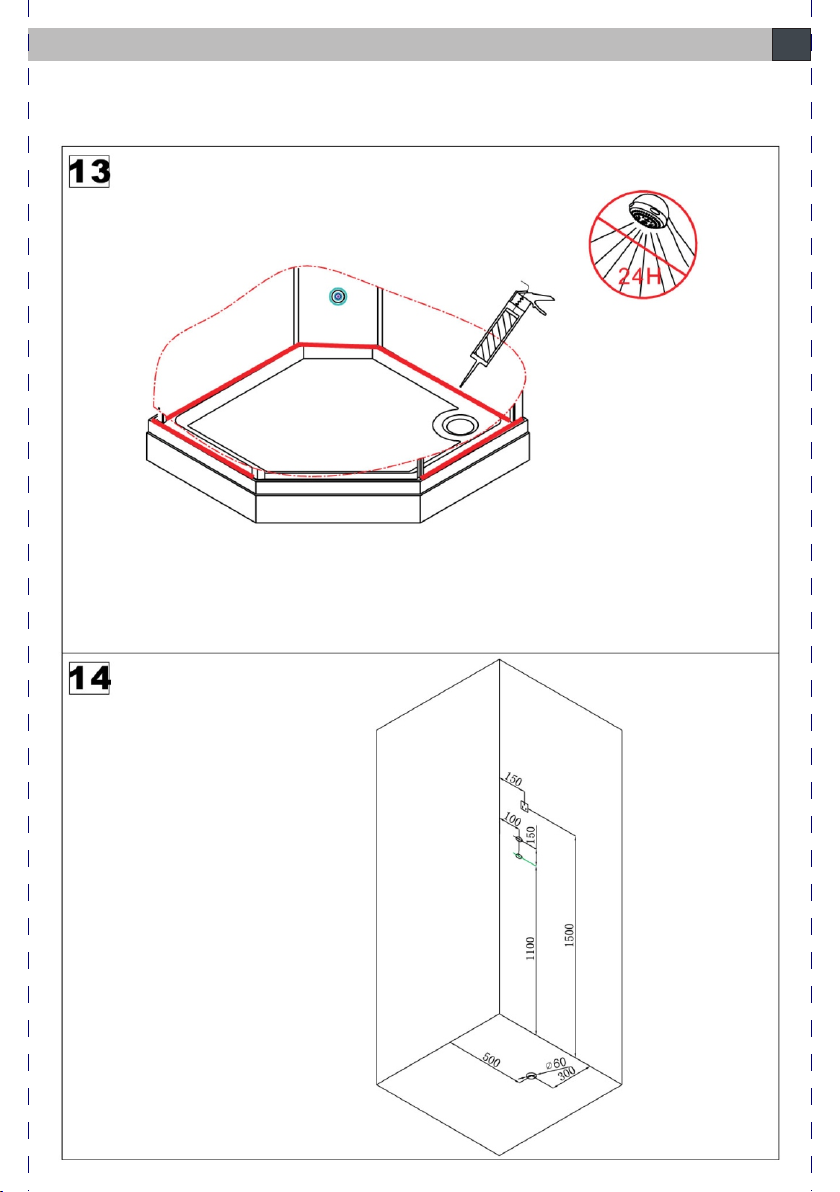

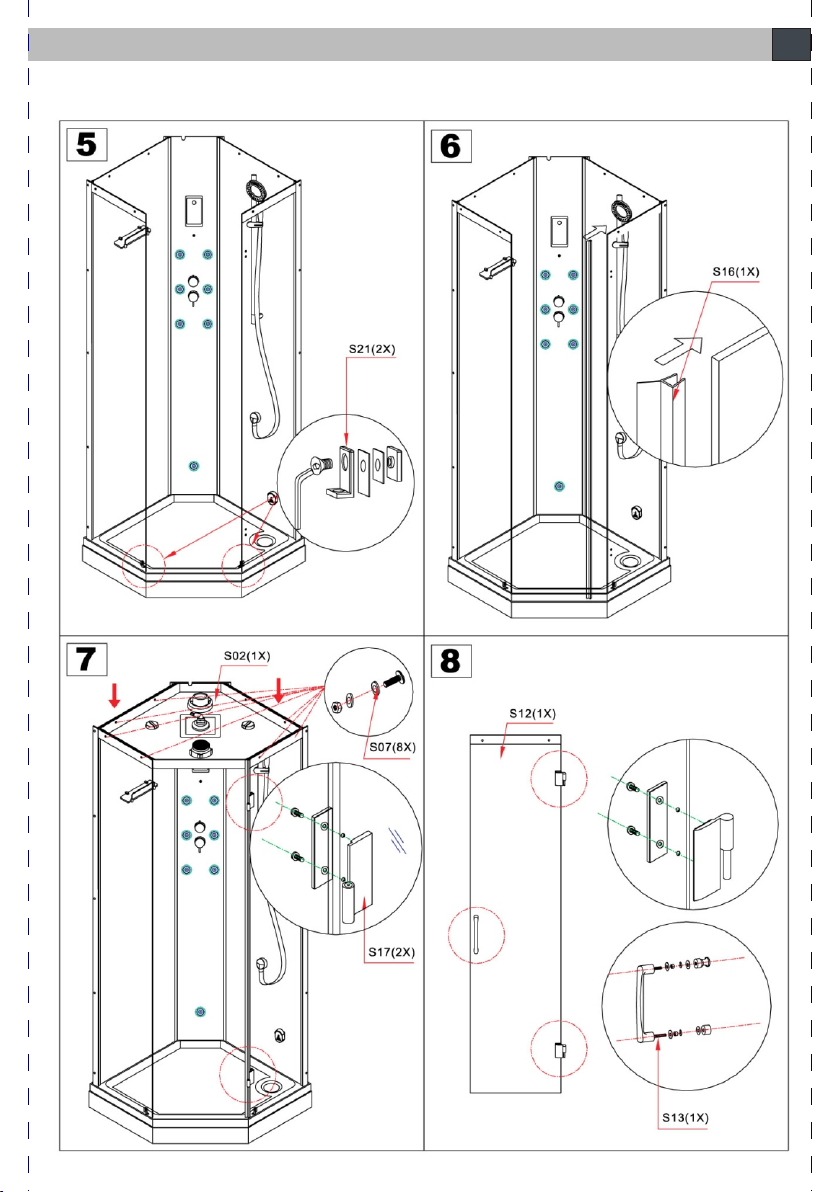

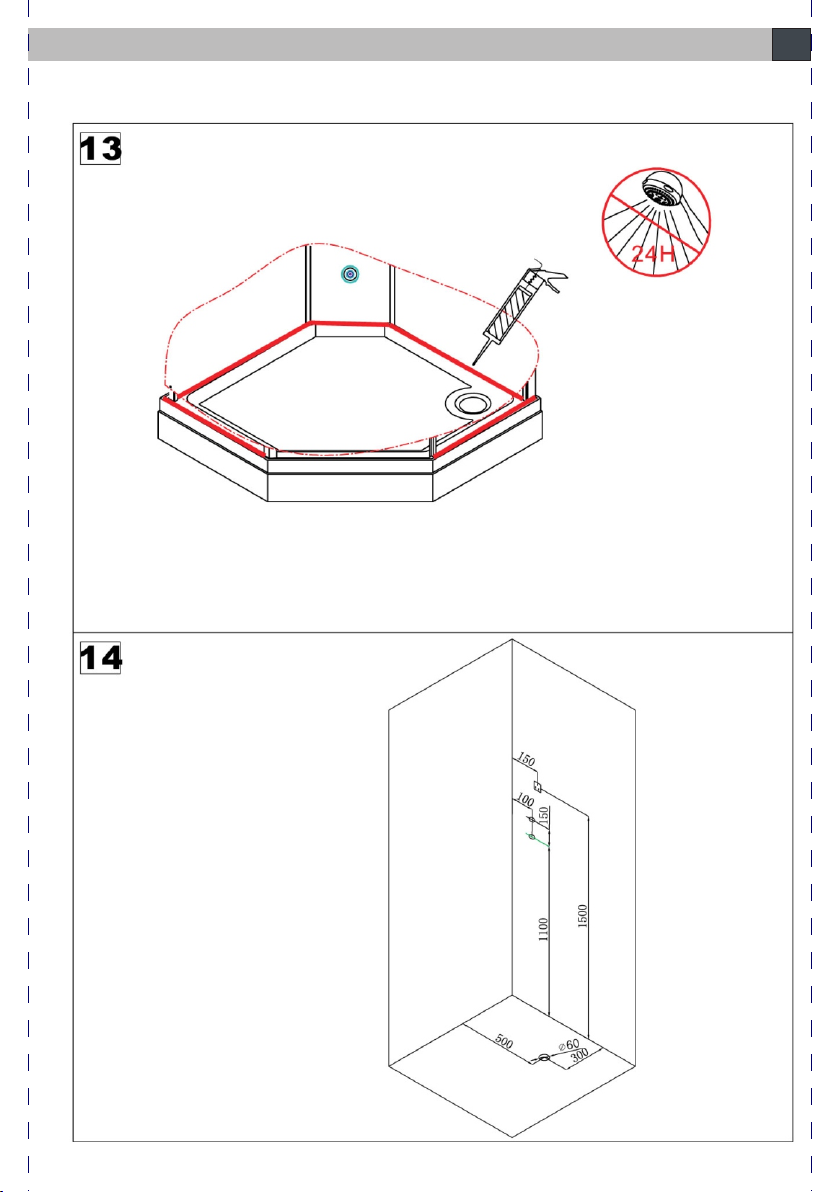

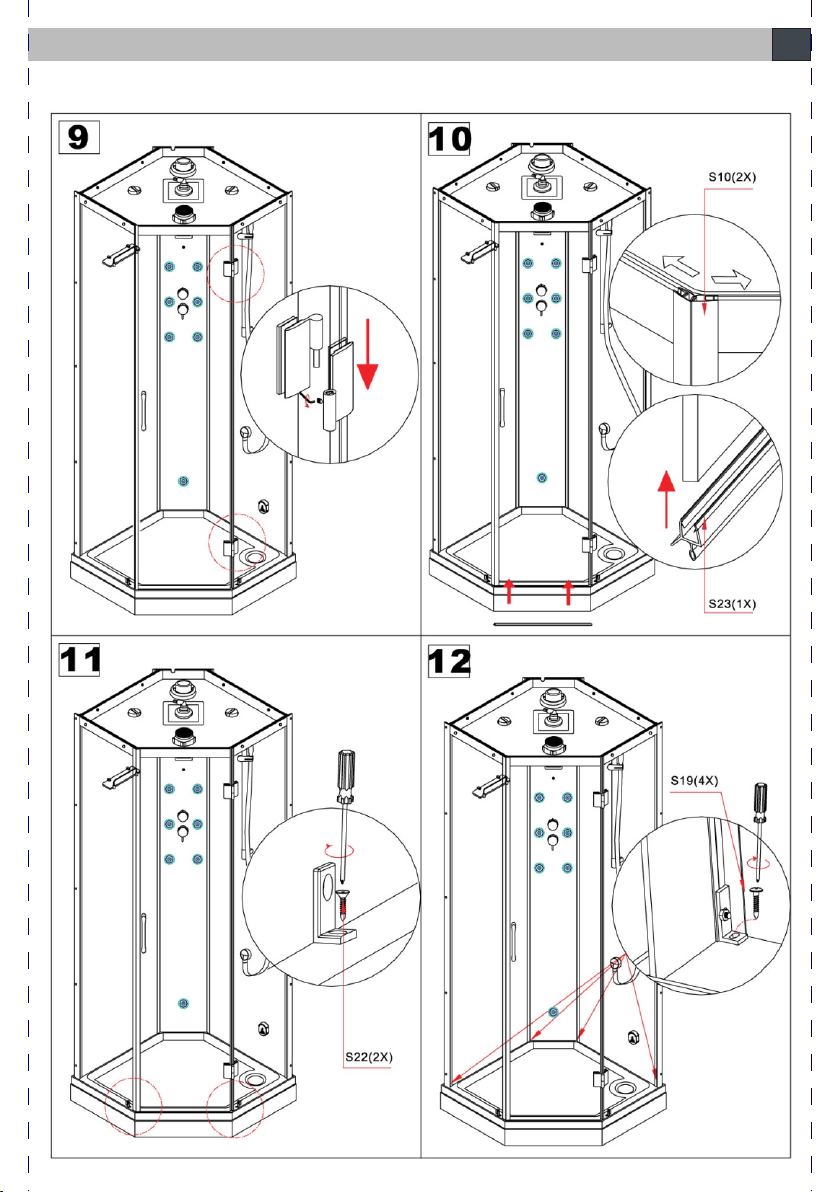

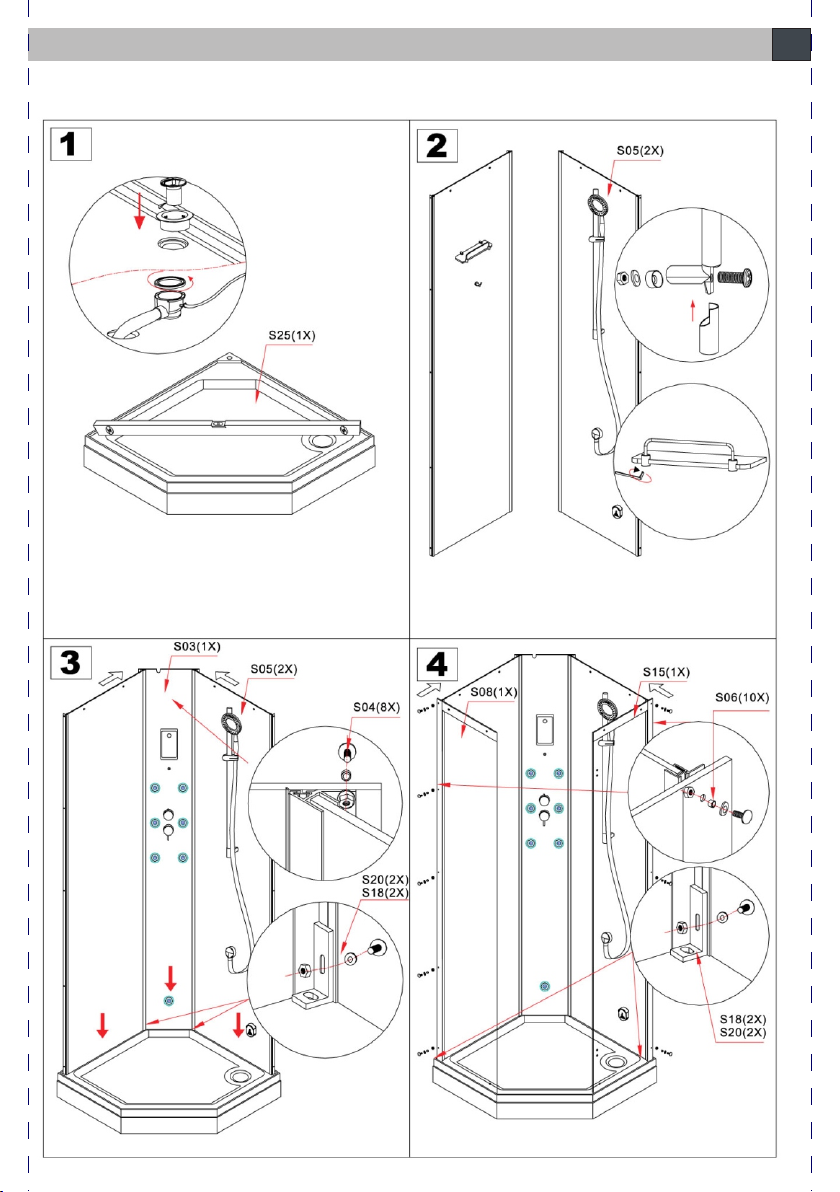

3) Asennuskaava

4) Käyttöohjeet

5) Huomautukset ja huolto

FN

Kiitämme Teitä siitä, että olette valinneet meidän suihkukaappia ja toivomme,
että mielellään käytätte tuotteitamme ja palveluitamme. Pyydämme lukea nämä
kaikki ohjeet huolellisesti läpi ennen kuin asetat suihkukaappi paikalleen.

Tarkista suihkukaapin ulkonäön kuntoa

l) Ennen asennusta mahdollisista vioista on ilmoitettava myyjälle.

2) Ennen asennusta otetaan vastaan viika koskevan valituksen.

FN

Tarkista suihkukaapin ulkonäön kuntoa

FN

Tarkista suihkukaapin ulkonäön kuntoa

FN

Tarkista suihkukaapin ulkonäön kuntoa

FN

Tarkista suihkukaapin ulkonäön kuntoa

FN

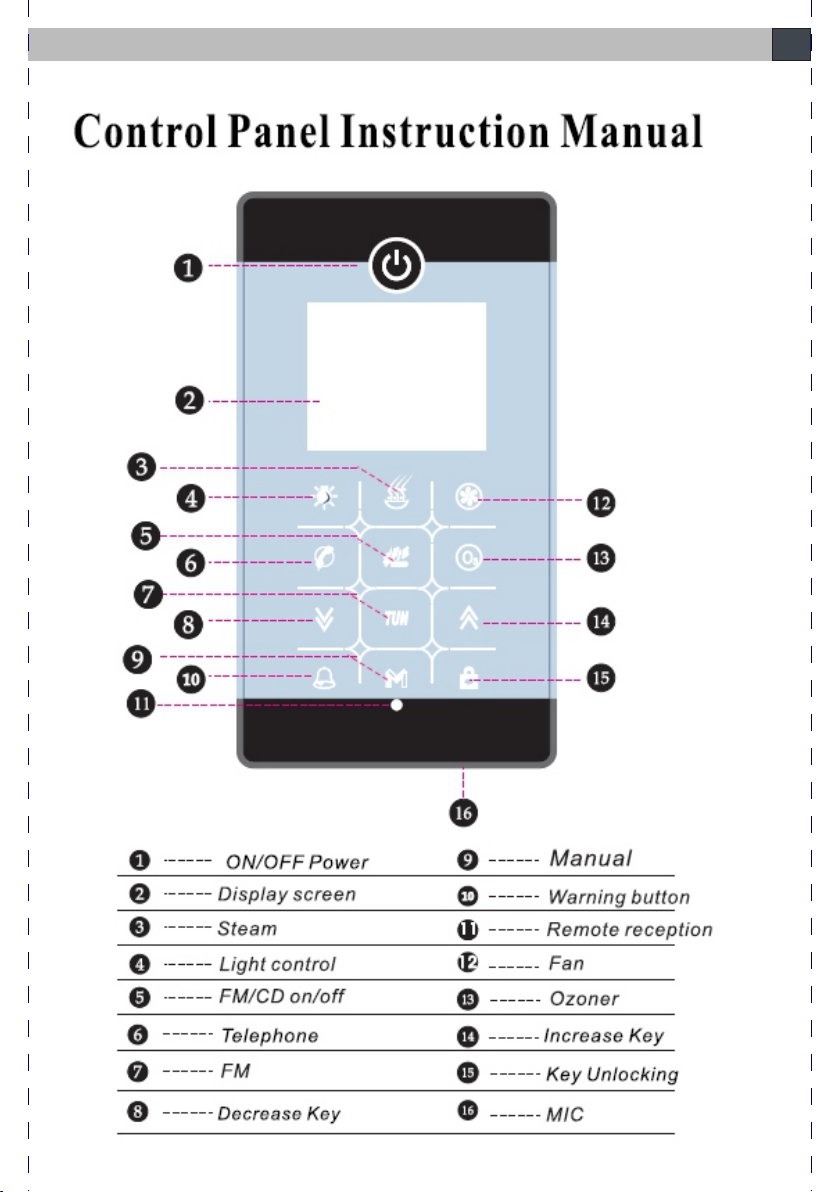

Ohjauspaneeli: Käyttöohje

u

Virrankytkin

}

Käsiajo

v

Näytönsuoja

~

Varoitusnappi

w

Höyry

FN

x
y
z
{
|

Valonkytkin

Kytkin FM/CD

Puhelin

FM

Vähennysnappi

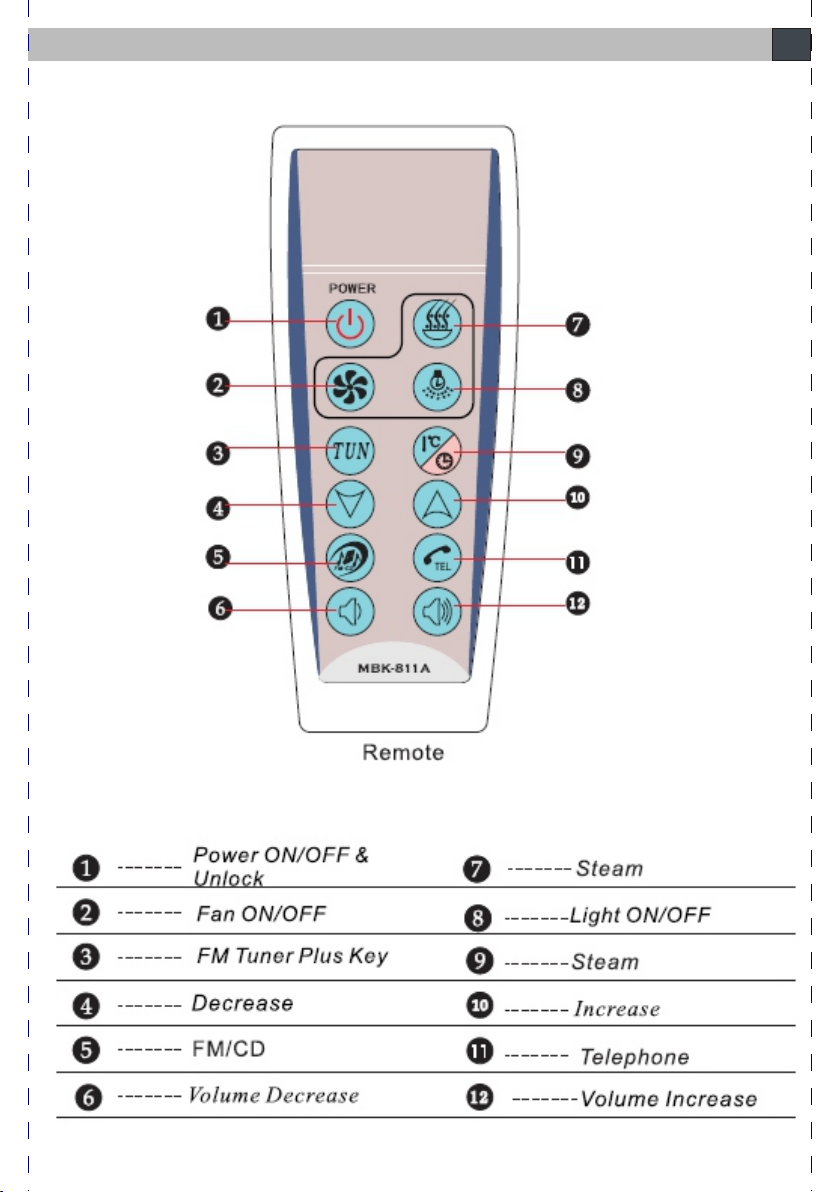

Etähälytyksen

vastaanottaminen
Tuuletin

Otsonigeneraattori

Korotusnappi

Sulkunappi

Lähetin

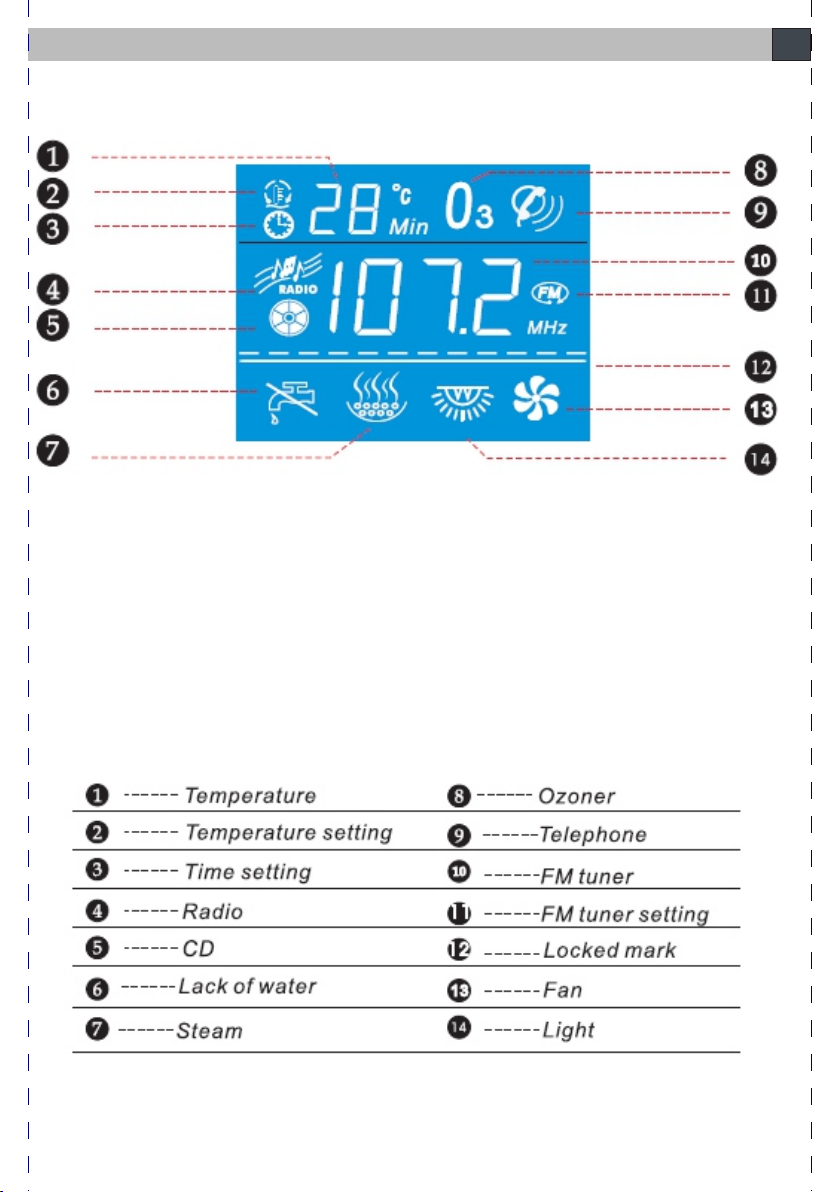

Ohjauspaneeli: Käyttöohje

u

Lämpötila

|

Otsonigeneraattori

v

Lämpötilan asentaminen

}

Puhelin

w

Ajan asentaminen

~

FM – viritin

x

Radio

FM – virittimen viritys

CD

y

Vedenpuuteosoitin

z

Höyry

{

Lukituksen merkki

Tuuletin

Valo

FN

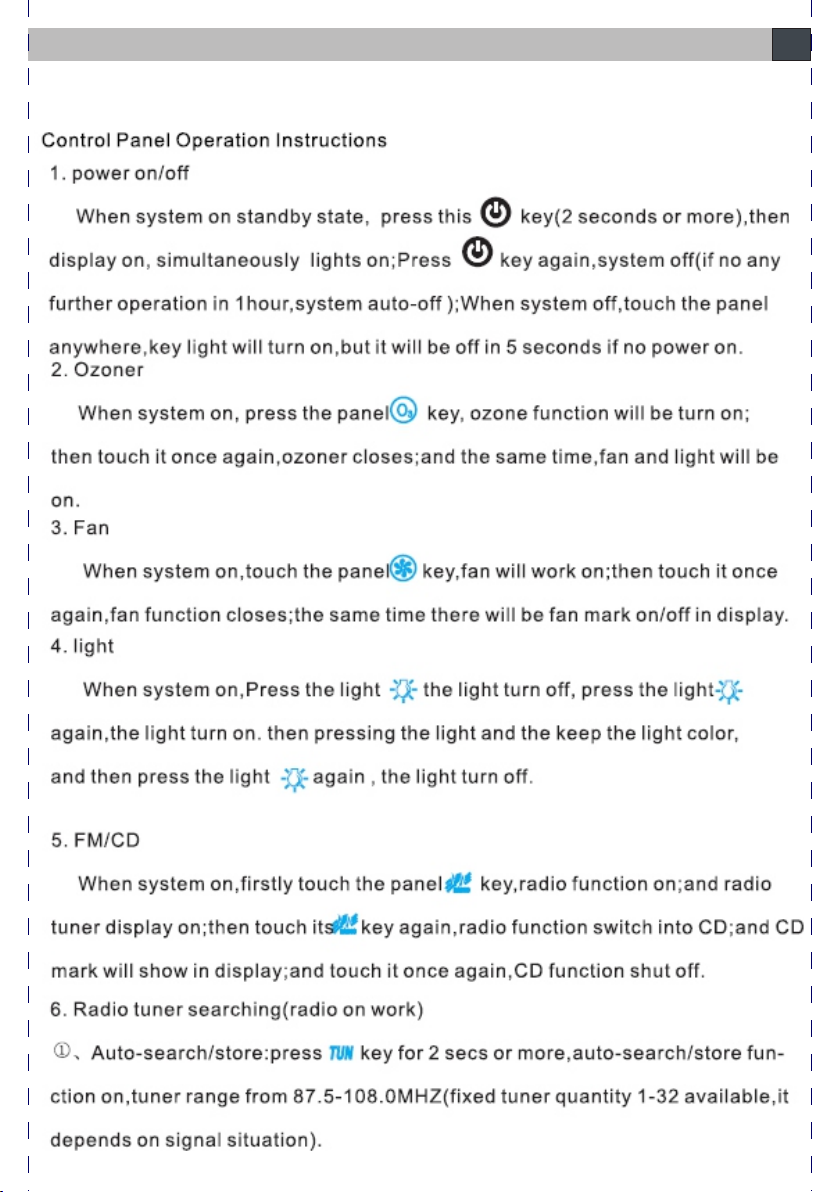

Ohjauspaneeli: käyttöohje

1. Virran kytkin
Kun järjestelmä on valmiustilassa, paina nappi ja pidä painettuna (kaksi
sekuntia tai enemmän), sen jälkeen samanaikaisesti kytkee päälle näyttö ja
taustavalo. Paina nappi uudelleen suljetaksesi järjestelmä (järjestelmä sulje
pois päältä automaattisesti, jos järjestelmä ei toimi tunnin kuluessa). Kun
järjestelmä on katkaisutilassa, painamalla mitä tahansa nappi paneelilla syttyy
nappijen taustavalo, joka sulje viiden sekunnin kuluttua, jos järjestelmää jää
katkaisutilassa.

2. Otsonigeneraattori
Jos järjestelmä on käyntitilassa, paina nappi paneelilevyllд, kдynnistддksesi
osonointitoimintoa. Painamalla toisen kerran otsonigeneraatori sulje pois
pддltд. Samalla toimi tuuletin ja valo.

Ohjauspaneeli: käyttöohje

3. Tuuletin
Jos järjestelmä on käyntitilassa, paina nappi paneelilevyllä käynnistäksesi
tuuletin. Painamalla toisen kerran tuuletin sulje pois päältä. Samalla näytölle
ilmestyy/tai häviää tuuletinmerkki.

4. Valo
Jos järjestelmä on käyntitilassa, paina nappi sammuttaaksesi valot. Napin
uusi painaminen sulje valot päälle. Sitten painaen nappi ja säilyttäen
valaistuksen väriä, uudestaan pain nappi ja valo sammuu.

5. FM/CD
Jos järjestelmä on käyntitilassa, ensin paina nappi paneelilevyllä
käynnistääksesi radiotoiminta ja radiovirittimen näyttö. Napin uusi
painaminen radiotoiminta kytkee CD-lle. Näytöllä näkyy merkki CD. Uudestaan
paina nappi ja CD-toiminta sulje käytöstä.

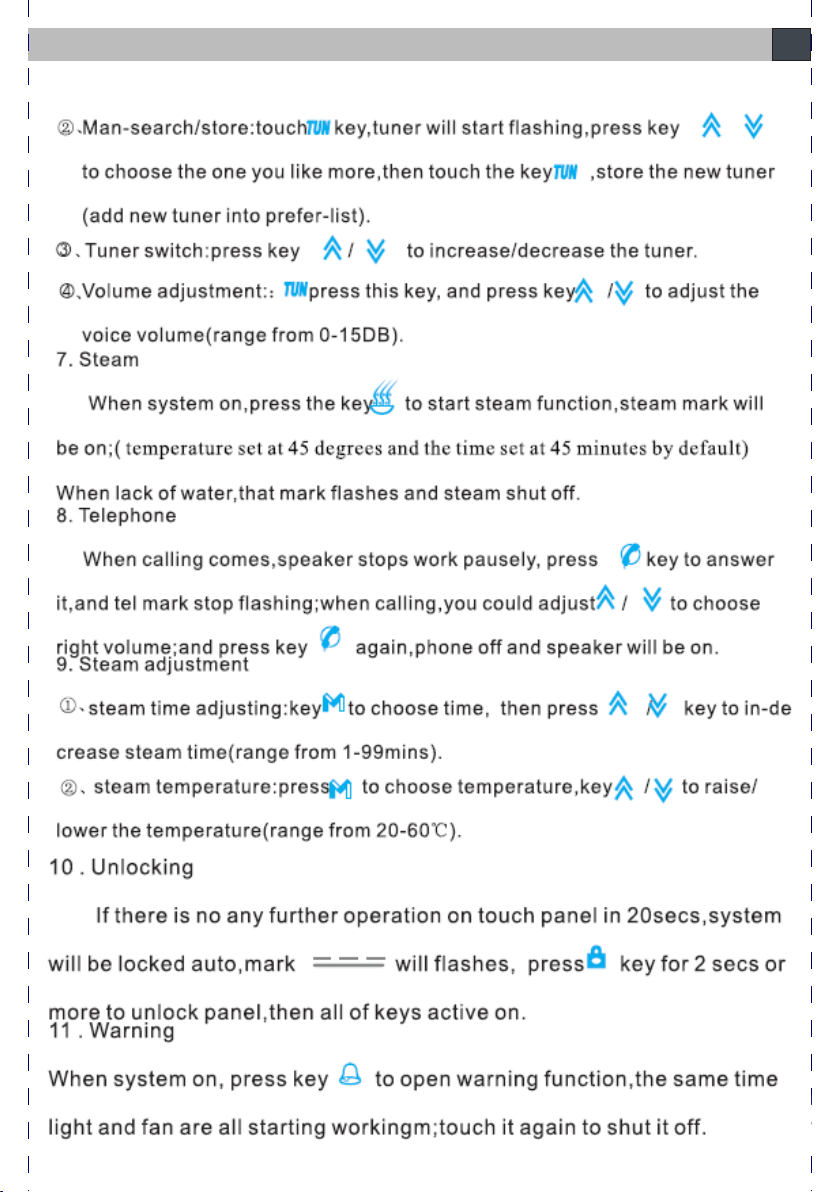

6. Radiovirittimen haku (kun radio on päällä)
Automaatinen haku/tallennus: paina nappi ja pidä sen painettuna kaksi
sekuntia tai kauemmin, sen jälkeen automaatisen haun/ tallennuksen toiminta
käynistyy, virittimen alue 87,5–108,0 MHz (olevien kanavojen kiinteä
lukumäärä: 1-32, riippuen signaalin vastaanottoehdoista).
Käsihaku / tallennus: paina nappi , viritin alkaa vilkkua, paina nappi
valitaksesi mielyttävä kanava, ja vasta sitten paina nappi , tallenna uusi kanava
(lisää uusi kanava suosikkilistaan).

Kanavan valitsin: paina nappi / valitaksesi edellinen/seuraava kanava.
Äänen voimakkuuden säätö: paina nappi , sen jälkeen paina nappi /

säätääksesi äänen voimakkuus (alueen 0 - 15 dB välillä).

7. Höyry
Kun järjestelmä on kytketty päälle, paina nappi aloittaaksesi höyrytoiminnan,
syttyy höyryn merkki; (oletuksena lämpötila on asetettu 45 asteeseen, ja
kestoaika —45 minuuttiin). Ilman vettä tämä merkki vilkkuu, ja höyry katkaisee.

8. Puhelin
Sähködynaaminen kaiutin soiton tullessa tekee tauon, paina nappi , että vastata
soittoon, puhelimen merkki ei enää vilkkuu; puhelun aikana optimaalisen
äänenvoimakkuuden valinnan voit säätää napeilla / ; vielä kerran paina nappi ,
puhelin kytkee pois päältä ja käynnistyy sähködynaaminen kaiutin.

9. Höyryn säätö
Höyrysyötön keston säätö: paina nappi valitaksesi höyrysyötön kestoa,

sen jälkeen paina nappi / lisätäksesi tai vähentääksesi höyryn kestoa (alueen
välillä 1 - 99 minuuttia).

Höyryn lämpötila: paina nappi valitaksesi lämpötila, painaen nappi /

FN

Käyttösuhteet ja omistuspiirteet

Nimellisjännite:

220 V

vaihtovirta

Perustajuus: 50 Hz ~ 60 Hz

Nimellisvirta: 13,6 A Nimellisteho: 2 860 W

Eristevastus: > 20 М

Viemärikaivon

virta:

Mitataan yrityksen

turvallisuusstandartijen

mukaisesti

Vedenpitävyysaste: IPX5 Vuotosuoja: (15 ~ 30) mА

Kuormituksen konfiguraation käyttöarvot

KUORMITUKSEN

TYYPPI

KUORMITUKSEN

NIMELLISJÄNNITE

KUORMITUKSEN

NIMELLISFREKVENSSI NIMELLISTEHO

LUKUMÄÄ

RÄ

Höyry 220 V vaihtovirta 50 Hz/60 Hz 2,8 kW 1

Kattovalo 5 V tasavirta — 5 W 1-2

Ilmakruunu l2 V tasavirta — 4 W 1

Magneettiventtiili l2 V tasavirta — 5 W 2

Sähködynaaminen

kaiutin

— — 8 Оhmia/10 W 1-2

Otsoninen

steriloimislaite

12 V vaihtovirta 50 Hz/60 Hz 5 W 1

Jatkuvan työn tuloksena tuotteen parantaakseen valmistaja pidättää oikeus tehdä teknisiin omistuspiirteihin muutoksia ilman ennakkoilmoitusta.

Tekniset tiedot

voit korottaa tai alentaa lämpötilan merkkia (alueen 20 - 60°C välillä).

10. Lukitusvapaus
Jos et paina kosketuslevyn nappeja 20 sekunnin kuluessa, järjestelmä lukittuu
automaattisesti ja alkaa vilkkua merkki . Pidä nappi painettuna kaksi sekunttia
tai kauemmin lukitaksesi järjestelmä pois, vasta sen jälkeen kaikki napit ovat
tomintavalmiit.

11. Huomio
Kun järjestelmä on kytketty päälle, paina nappi käynnistääksesi
varoitustoiminta. Samalla valo kytkee päälle ja alkaa toimia tuuletin. Paina
nappi uudelleen tämän toiminnon kytketäksesi pois päältä.

HUOMIO!

Älä kosketa höyryn poistoaukkoa höyryn toiminnan aktivoituna. Missään

tapauksessä älä salli poistoaukonlukitusta.

FN

Pää ohjausyksikkö

FNENENENENENENENENENENENENENEN

1) Säännöllisesti puhdista liukuovien ohjauskisko ja säädä rullat;

2) PUHDISTUS — säännöllisesti puhdista suihkukaappia käyttäen vain
lämmintä saippuavettä ja kosteaa liinaa/sientä;
Älä käytä hankaavia puhdistusjauheita, kemikaalipuhdistusseoksia tai suihkeita
puhdistuslaiteita, koska ne vahingoittavat pintaa, varsinkin metallipintoja;

3) Älä laita kädet lasiovien väliin;

4) Älä kiipeä suihkukaappiin päälle;

5) Älä ripusta painavia esineitä suihkukaappiin;
