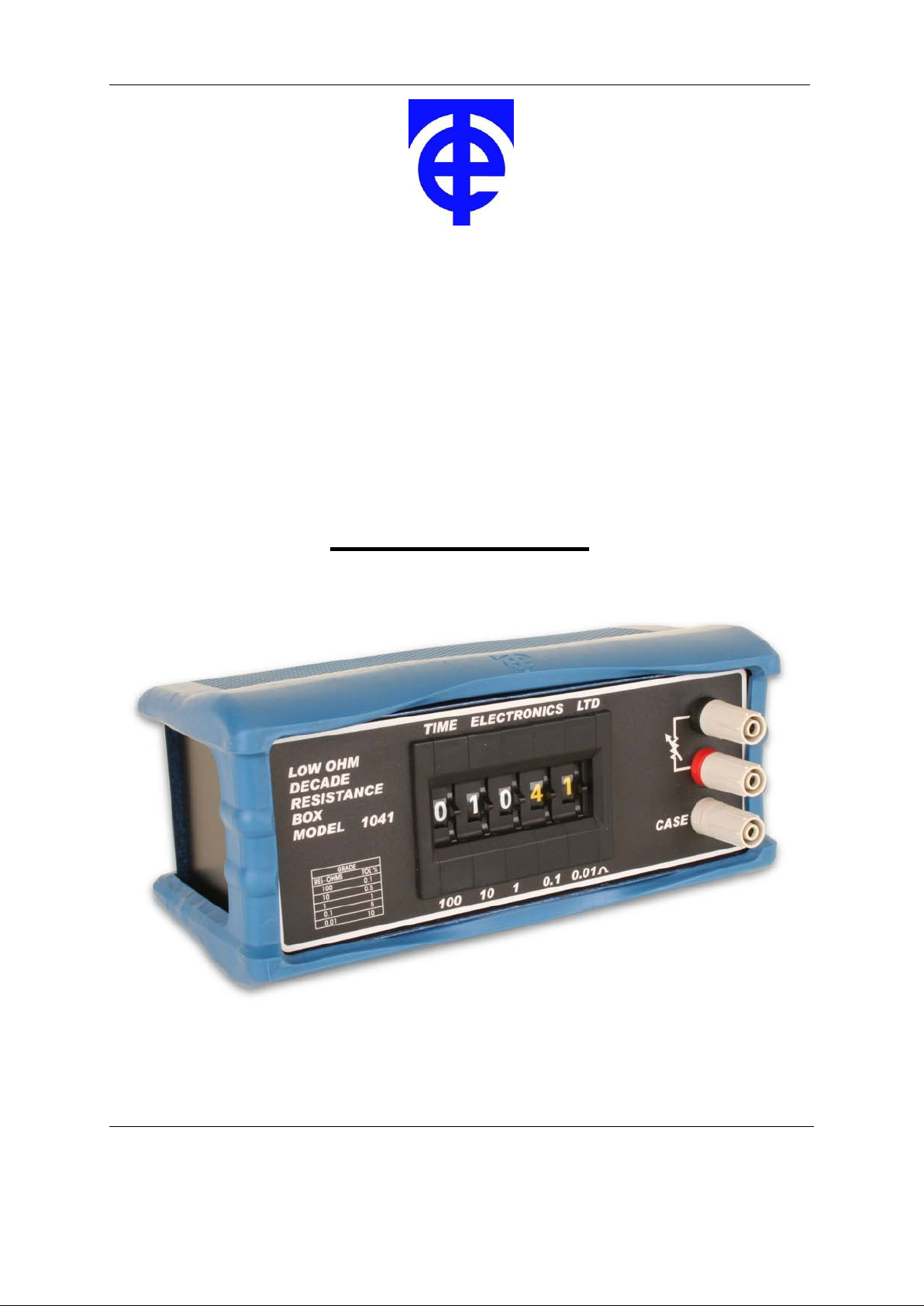

Time Electronics 1041 User Manual

Time Electronics

1041

Low Ohm Decade Resistance Box

Technical Manual

V1.2 21/12/10 Time Electronics Ltd

Botany Industrial Estate, Tonbridge, Kent, TN9 1RH

Tel: [phone] Fax: [phone]

Email: [e-mail]

Web Site: www.TimeElectronic s .com

1

Contents

1. S pecifications ................................................................................................... 2

2. Opera tion of the 1041 ...................................................................................... 3

3. Controls ............................................................................................................ 4

4. Applications...................................................................................................... 5

5. Maintenance and R epair .................................................................................. 6

6. Guarantee & S ervicing ..................................................................................... 7

Manuel Technique (Francais) ................................................................................. 8

Technis ches Handbuch (Deutsch)....................................................................... 12

Manual Técnico (Italiano) ..................................................................................... 16

All Time Electronics' instruments are subject to continuous development and

improvement and in consequence may incorporate minor detail changes from the

information containe d her ei n.

1041 Technical Manual

1

1. S pecifications

Resistance Range: 0.01

2

Ω to 1kΩ in 0.01Ω steps

RANGE

SPEC.

MAX CURRENT

Zero Residual Resistance: less than 60 m

Residual Resistance Stability: less than 3 milliohms

0.01Ω 0.1Ω 1Ω 10Ω 100Ω

± 10% ± 5.0% ± 1.0% ± 0.5% ± 0.1%

1A 1A 1A 0.3A 0.1A

Ω

Power Rating: 1 watt per resistor. Metal film resistors are used through out.

Maximum Working Voltage: 100 volts DC/AC RMS

Maximum Current: 1 amp DC, 0.7 amp AC (RMS)

Temperature Coefficient: 100 ppm per ºC
Connections: 4 mm terminals. A third terminal is to enable the case to be

earthed or connected to either output.

Construction: The case is of robust metal construction finished in two-tone

blue and black.

Dimensions:

Weight: 0.6 kg (1kg including protective boot)
Optional Extras: A carrying case is available for field and industrial applications.

W200 x H75 x D110mm

(215 x 100 x 120mm including protective boot)

Code

1041 Low Ohm Resistance Box
9026 Leatherette Carry Case
9161 Factory (NPL Traceable) Calibration Certificate
9114 UKAS Calibration Certificate (ISO 17025)

Description

1041 Technical Manual

2

3

2. Operation of the 1041

The 1041 is a compact, robust and accurate decade resistance box designed to meet the
needs of both industry and education. Housed in a robust metal case, the compact
construction makes it easily portable.

Metal film resistors are used to obtain the high stability and low temperature co-efficient.

It is imperative that the switch setting should be unambiguous in order to avoid misreading
the set value. To prevent misreading, the 1041 incorporates a unique colour coding system
to divide the setting into 2 groups corresponding to milli-ohms and ohms.

Resistance is simulated by dialing the value required using the thumbwheel switches. This
enabled precise setting with a clear unambiguous indication.

For example—to simulate 138.51Ω equivalent to 100
Set the 100Ω bank decade switch to 1,
the 10Ω bank decade switch to 3,
the 1Ω bank decade switch to 8,
the 0.1Ω bank decade switch to 5,
the 0.01Ω bank decade switch, set to 1.

Connection to the box is via 4mm terminal Posts, 4mm plugs or stripped wire connections
can be used.

The red and black terminals connect to the resistance and the grey terminal is connected to
the case for screening purposes.

Special attention has been given to the problem of reliability of operation. A special multiple
gold contact switch arrangement ensures that a back-up contact is always available to take
over should a failure occur.

°C pt100 (ITS-90):

Note: All resistance boxes have a residual resistance, i.e. when the dials are set to zero a
small resistance remains. If you are making precision measurements or recalibrating the
instrument, this residual value must be subtracted from all measurements.

1041 Technical Manual

3

3. Controls

1 2 3 4

4

1) 5 way Decade Bank Selects Output value of resistance.

2) Black 4mm terminals Resistance output terminal.

3) Red 4mm terminals Resistance output terminal.

4) Grey 4mmTerminal A third terminal is to enable the case to
be earthed or connected to either output.

1041 Technical Manual

4

5

°C Ω

°C Ω

°C Ω

°C

Ω

-200

18.52

60

123.24

320

219.15

580

307.25

-180

27.10

80

130.90

340

226.21

600

313.71

-160

35.54

100

138.51

360

233.21

620

320.12

-140

43.88

120

146.07

380

240.18

640

326.48

-120

52.11

140

153.58

400

247.09

660

332.79

-100

60.26

160

161.05

420

253.96

680

339.06

-80

68.33

180

168.48

440

260.78

700

345.28

-60

76.33

200

175.86

460

267.56

720

351.46

-40

84.27

220

183.19

480

274.29

740

357.59

-20

92.16

240

190.47

500

280.98

760

363.67

0

100.00

260

197.71

520

287.62

780

369.71

20

107.79

280

204.90

540

294.21

800

375.70

40

115.54

300

212.05

560

300.75

820

381.65

4. Applications

PT100 Resistance Simulation

Accurate simulation of low ohm values, such as P.R.T, can be performed by using the 1041

Resistance vs Temperature Relationship for Platinum Resistance Thermometer Detector Element (ITS-90)

Using this technique, the current passed through to resistor can be limited to a known value,
and lead resistance does not effect the accuracy of the readings.

1041 Technical Manual

5

6

5. Maintenance and R epair

Dismantling the Instrument

Remove rubber protection boot and then removal of four screws enables the cover to be
taken off which provides access to all parts of the instrument.

Repair

NOTE: No repair work should be undertaken by the customer while the instrument is
under warranty as such work may render the warranty invalid.

Certain of the precision components used in this instrument are not readily available and
make repairs by the customer difficult if these components are damaged.

Overload conditions can cause a unit failure.

1041 Technical Manual

6

7

6. Guarantee & Servicing

Guarantee Period
This unit is guaranteed against defects in materials and workmanship for a period of one

year from its delivery to the customer.

We maintain comprehensive after sales facilities and the unit can, if necessary be returned
to us for servicing. During this period, Time Electronics Ltd will, at its discretion, repair or
replace the defective items. For servicing under guarantee, the instrument type and serial
number must always be quoted, together with details of any fault and the service required.
The purchaser of the instrument must prepay all shipping charges. Time Electronics Ltd will
pay return shipping charges.

This guarantee is void if servicing has been attempted by an unauthorised person or agent.
If, during the guarantee period, failure is due to misuse or abuse of the unit, the repair will be
put in hand without delay and charged unless other instructions are received.

Please note that if you require a new UKAS Certificate during the warranty period, this will
be charged at the current rate on our price list.

Service After Guarantee Period

Even after the guarantee period has expired, Time Electronics Ltd., can still service your
instrument. As the manufacturer, we have the specialised knowledge needed to keep your
instrument in peak condition and we also maintain a comprehensive spare parts service.

Please enclose details of the service required and your full company details including a
contact name when returning for servicing.

Returning Instruments

When returning instruments, please ensure that they have been adequately packed,
preferably in the original packing supplied. Time Electronics Ltd will not accept
responsibility for units returned damaged. Please ensure that all units have details of the
service required and all relevant paperwork.

Send the instrument, shipping charges paid to:-

Time Electronics Ltd

Botany Industrial Estate, Tonbridge, Kent, TN9 1RH

Tel: [phone] Fax: [phone]

Email: [e-mail]

Web Site: www.TimeElectronics.com

Disposal of your old equipment

1. When this crossed-out wheeled bin symbol is attached to a product it means the
product is covered by the European Directive 2002/96/EC.

2. A l l el ectric al and elect ronic product s s houl d be disposed of separately from the
municipal waste stream via designated collection facilities appointed by the
government or the local authorities.

3. The correct disposal of your old appliance will help prevent potential negative
consequences for the environment and human health.

4. For m ore detailed information about disposal of your old appliance, please contact
your city office, waste disposal service or return to Time Electronics.

1041 Technical Manual

7

8

Time Electronics

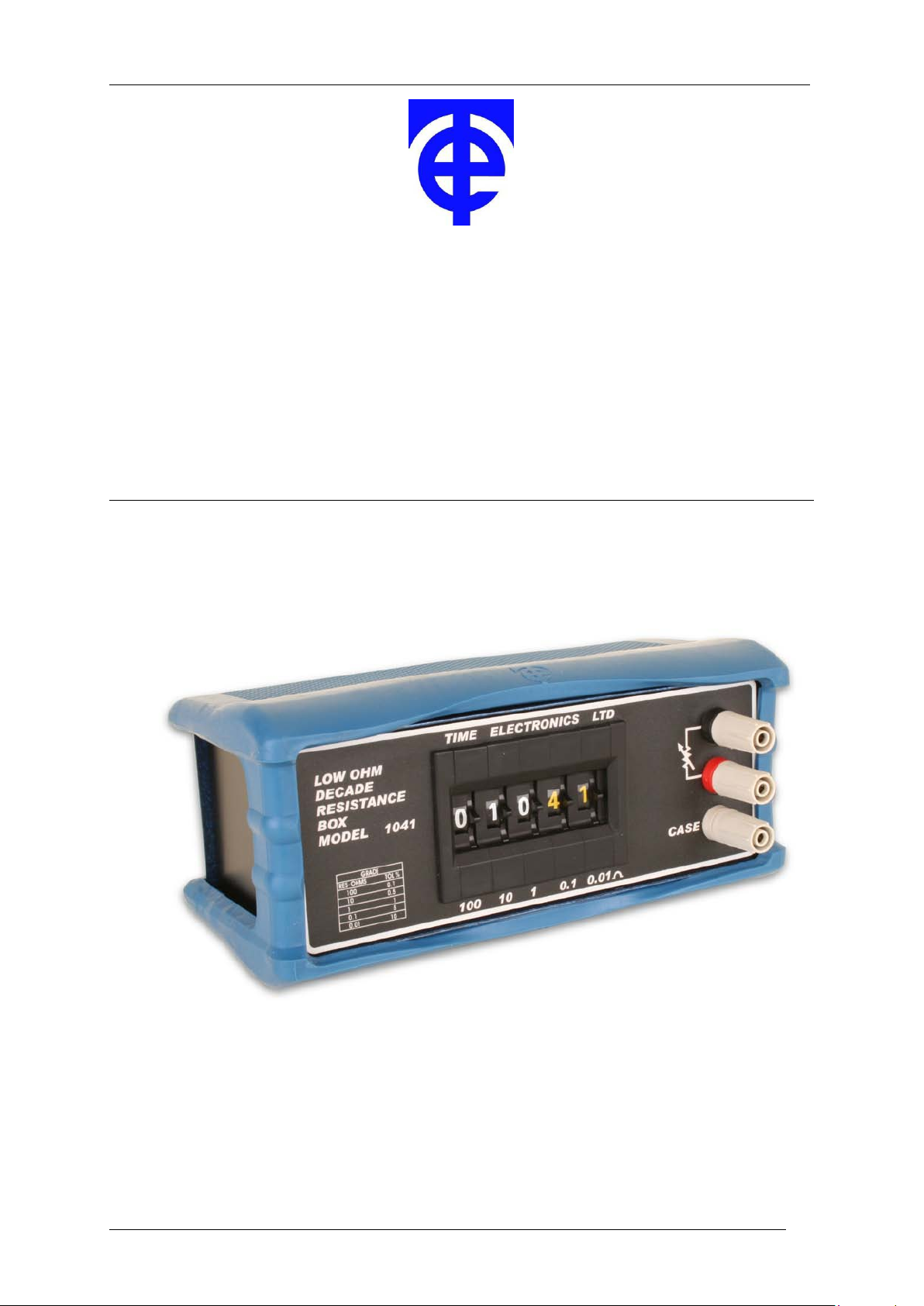

BOÎTE DE RÉSISTANCES À D ÉCADES

1041

Manuel Technique (Francais)

Time Electronics Ltd

Botany Industrial Estate, Tonbridge, Kent, TN9 1RH

Tel: [phone] Fax: [phone]

E-Mail: [e-mail]

Web Site: www.timeelectronics.com

1041 Technical Manual

8

9

CARACTÉRISTIQUES TECHNIQ UES

Plage de résistance : 0.01Ω à 1kΩ par pas de 0.01Ω

RANGE

SPEC.

MAX COURENT

0.01Ω 0.1Ω 1Ω 10Ω 100Ω

± 10% ± 5.0% ± 1.0% ± 0.5% ± 0.1%

1A 1A 1A 0.3A 0.1A

Résistance résiduelle à zéro : Inférieure à 60 mΩ

Service nominal continu maximal : 1 watt par résistance. Des résistances à film

métallique sont utilisées partout.

o

Coefficient de température : 100 ppm par

C

Connexions : Bornes de 4 mm. Une quatrième borne est

prévue pour activer le boîtier à relier à la terre
ou à connecter à l’une ou l’autre des sorties.

Construction : Le boîtier est de construction métallique

robuste fini en deux tons, bleu et noir.

Dimensions : 200 x 75 x 110mm

215 x 100 x 120mm (holster inclus)

Poids : 0,6 kg
1kg (holster inclus)

Suppléments en option : Une malette de transport est disponible pour

les applications industrielles et sur le terrain.

1041 Technical Manual

9

10

FONCTIONNEMENT

Le 1041 est une boîte de résistances en décades robuste et précise conçue pour répondre
aux besoins à la fois de l’industrie et de l’enseignement. Logée dans un boîtier métallique
robuste, la construction compacte la rend facilement portable.

Des résisteurs à film métallique sont utilisés pour obtenir le coefficient de haute stabilité et
de basse température.

Il est impératif que le positionnement des commutateurs ne soit pas ambigu pour éviter de
mal lire la valeur réglée. Pour éviter une interprétation erronée, le 1041 est doté d’un
système de codage par couleurs afin de diviser le réglage en 3 g roupes correspondant aux
ohms, kilohms et mégohms.

La résistance est simulée en composant la valeur requise à l’aide des interrupteurs à
molette. Ceci permet un réglage précis avec une indication claire, exempte d’ambiguïté

Pour l'exemple — pour simuler 138.50 équivalent Ω à 100

°C pt100,

Montrez le 100 changement de décade de banque Ω à 1,
la 10 décade de banque Ω échange à 3,
la 1 décade de banque Ω échange à 8,
la 0.1 décade de banque Ω échange à 5,
tous les autres cadrans montrés au zéro.

Le branchement à la boîte se fait par l’intermédiaire de fiches bananes. Deux connexions
rouge et noir sont raccordées à la résistance et la borne verte est raccordée au boîtier pour
des objectifs de dépistage.

Une attention particulière a été accordée au problème de la fiabilité du fonctionnement. Un
arrangement spécial de commutateurs à contacts en or multiples garantit qu’un contact de
réserve est toujours disponible pour prendre la relève en cas de panne.

Remarque : Gardez à l’esprit que toutes les boîtes de résistance à fiches ont une
résistance résiduelle. À savoir que si les cadrans sont réglés sur zéro, une petite résistance
subsiste. Si vous faites des mesures de précision ou que vous recalibrez l’instrument, cette
valeur résiduelle doit être soustraite de toutes les mesures.

1041 Technical Manual

10

11

GARANTIE ET ENTRETIEN

PÉRIODE DE GARANTIE

Cette unité est garantie contre les défauts et les malfaçons pendant une période d’un an à partir de la date de sa
livraison au client.

Nous offrons des facilités d’après-vente complètes et l’unité, peut, si nécessaire, nous être renvoyée pour un
entretien. Durant cette période, Time Electronics Ltd, réparera ou remplacera, à sa libre appréciation, l’élément
défectueux. Pour un entretien couvert par la garantie, vous devrez toujours citer le type de l’instrument et le
numéro de série ainsi que mentionner les détails de tout défaut éventuel et de l’intervention d’entretien requise.
L’acheteur de l’instrument doit payer d’avance tous les frais d’expédition. Time Electronics Ltd prendra en
charge les frais de livraison de retour.

Cette garantie est nulle et non avenue si une intervention d’entretien a été tentée par une personne ou un agent non
autorisé(e). Si durant la période de garantie, un défaut est dû à un mauvais emploi ou à un abus de l’unité, la réparation
sera effectuée immédiatement et elle sera, sauf instructions contraires, tarifée au client.

ENTRETIEN APRÈS LA PÉRIODE DE GARANTIE

Time Electronics Ltd peut réviser votre instrument même après que la période de garantie a expiré. À titre de
fabriquant, nous avons les connaissances spécialisées nécessaires pour garder votre instrument en excellente
condition et nous offrons également un service de pièces de rechange complet.

Lorsque vous renvoyez l’instrument pour un entretien, veuillez donner les détails du service dont vous avez besoin et les
détails complets de votre société, y compris le nom figurant sur le contrat.

RENVOI D’ INSTRUMENTS

Lorsque vous renvoyez des instruments, veuillez vous assurer qu’ils ont été adéquatement emballés, de
préférence dans l’emballage d’origine fourni. La société Time Electronics Ltd. n’acceptera pas d’être tenue pour
responsable des unités endommagées. Veuillez vous assurer que toutes les unités sont accompagnées de tous
les détails de l’intervention d’entretien nécessaire et de toutes les écritures pertinentes.

Envoyez l’instrument, frais de livraison prépayés à :

Time Electronics Ltd

Botany Industrial Estate, Tonbridge, Kent, TN9 1RH

Tel: [phone] Fax: [phone]

E-Mail: [e-mail]

Web Site: www.timeelectronics.com

1041 Technical Manual

11

12

Time Electronics

1041 WIDERSTANDSDEKADE

Technisches Handbuch (Deuts ch)

Time Electronics Ltd

Botany Industrial Estate, Tonbridge, Kent, TN9 1RH

Tel: [phone] Fax: [phone]

E-Mail: [e-mail]

Web Site: www.timeelectronics.com

1041 Technical Manual

12

13

SPEZIFIKATION

Widerstansbereich: 0.01Ω bis 1kΩ / 0.01Ω Schritte

Dekade

Genauigkeit

max. Strom

0.01Ω 0.1Ω 1Ω 10Ω 100Ω

± 10% ± 5.0% ± 1.0% ± 0.5% ± 0.1%

1A 1A 1A 0.3A 0.1A

Nullrestwiderstand: als 60 mOhm

Last: 1W pro Widerstand durchgehend Metallwid-erstände

Temperaturkoeffizient: 100 ppm pro ºC

Verbindungen: 4 mm Buchsen, ein dritter Kontakt ist zum Erden

des Gehäuses oder kann mit einer der
anderen Buchsen verbun den werden.

Konstruktion: Das Gehäuse ist eine robuste Metallkonstruk-tion,

zweifarbig—blau und schwarz

Dimensionen: 200 x 75 x 110 mm

215 x 100 x 120 mm inkl. Schutzhülle

Gewicht: 0.6 Kg
1 Kg inkl. Schutzhülle

Optionale Extras: Tragetasche für Feldund Industrieeinsat

1041 Technical Manual

13

14

EINFUHRUNG

Die 1041 ist eine kompakte, robuste und genaue Widerstandsdekade, die sowohl den
Industrieals auch den Ausbildungsbedarf abdeckt. Sie ist in einem robustenMetallgehäuse
untergebracht und die kompakte Konstruktion macht sie leicht tragbar. Bei Gebrauch im
Labor nimmt sie minimalen Raum ein.

Die hohe Genauigkeit wird durch Metallfilmwiderstände erreicht. Die Genauigkeit bei kleinen
Widerständen wird durch den Schalterkontakt bestimmt, der auf einem Minimum gehalten
wird. Im mittleren Bereich ist die Genauigkeit 0.1% und besser. Die Drehschalter erlauben
eine präzise Einstellung des Ausgangswiderstandes mit unzweideutiger Anzeige.

Es werden Metallfilmwiderstände benutzt, um die hohe Stabilität und den kleinen
Temperaturkoeffizienten zu erreichen. Der Temperaturkoeffizientist typisch besser als 100
ppm pro ºC. Jeder Widerstand ist für 1 Watt Last ausgelegt.

Es ist notwendig, die Schalter unzweifelhaft zu setzen, damit keine Fehlablesung möglich
ist. Die Möglichkeit einer Fehlablesung steigt mit der Zahl der Ziffern erheblich. Um eine
Fehlablesung zu vermeiden, enthält die 1041 ein Farbcodiersystem, um die Einstellung in 3
Gruppenkorrespondierend mit ohm, Kohm und Mohm. Dieses Feature macht die 1041 ideal
für den Ausbildungseinsatz.

Für das Beispiel - um 138.50 Ω Entsprechung zu 100

°C pt100 vorzutäuschen,

Setzen Sie den 100Ω Bankjahrzehnt-Schalter auf 1,
das 10Ω Bankjahrzehnt schaltet auf 3 um,
das 1Ω Bankjahrzehnt schaltet auf 8 um,
das 0.1Ω Bankjahrzehnt schaltet auf 5 um,
aller anderer Zifferblatt-Satz zur Null.

Besondere Aufmerksamkeit wurde auf das Problem der Zuverlässigkeit gelegt.Ein spezieller
Vielfachgoldkontakt sorgt für einen Back-Up-Kontakt im Falle eines Fehlkontaktes.

Bemerke: Beachten Sie daß alle Widerstandsboxen einen Nullrestwiderstand haben, wenn
alle Banken auf Null gesctzt sind. Bei exakten Messungen oder bei der Rekalibrierung des
Instrumentes, muss dieser Restwiderstand vonallen Messungen abgezogen werden.

1041 Technical Manual

14

15

GARANTIE UND SERVICE

GARANTIEPERIODE
Dieses Gerät unterliegt einer Garantie gegen Defekte im Material und Fertigung für ein Jahr

ab Lieferung zum Kunden.
Wir unterhalten umfangreiche “After-Sales-Abteilungen” und das Gerät kann jederzeit zum

Service eingeschickt werden. Während dieser Periode wird TE diese Einheit reparieren und
defekte Teile kostenlos ersetzen Zum Service unter Garantie geben Sie bitte Instrumenten
type, die Ser-Nr und eine detaillierte Fehlerbeschreibung sowie den benötigten Service an.
Der Käufer wird gebeten die Frachtkosten beim Transport zu TE zu bezahlen. TE
übernimmt die Frachtkosten der Rücksendung.

Die Garantie geht verloren, wenn das Gerät durch eine nicht authorisierte Person oder vom Agenten
repariert wurde. Falls während der Garantieperiode ein Fehler durch unsachgemäße Behandlung
des Gerätes auftritt, dann wird das Gerät automatisch gegen Kostenerstattung repariert, es sei denn,
daß vorher andere Vereinbarungen getroffen wurden.

SERVICE NACH DER GARANTIEPERIO DE
Auch nach der Garantieperiode übernimmt TE den Service für das Instrument. Als

Hersteller haben wir das entsprechende Know-How, Ihr Gerät in Topkonditionen zu
erhalten, und wir besitzen ein umfangreiches Ersatzteillager.

Bitte fügen Sie eine detaillierte Fehlerbeschreibung und den gewünschten Service schriftlich bei und
nennen Sie uns eine Kontaktperson.

RÜCKSENDUNG VON INSTRUMENTEN
Wenn Sie Geräte zurücksenden, achten Sie auf eine adäqute Verpackung, bevorzugt in der

Originalverpackung. TE übernimmt keine Verantwortung für Transportschäden. Stellen Sie
bitte sicher, daß alle Servicedetails und Unterlagen der Sendung beigefügt sind.

Senden Sie das Gerät, Transportkosten bezahlt, an :

Time Electronics Ltd

Botany Industrial Estate, Tonbridge, Kent, TN9 1RH

Tel: [phone] Fax: [phone]

E-Mail: [e-mail]

Web Site: www.timeelectronics.com

1041 Technical Manual

15

16

Time Electronics

CASSETTA DI RESISTENZA A DECADI

1041

Manual Técnico (Italiano)

Time Electronics Ltd

Botany Industrial Estate, Tonbridge, Kent, TN9 1RH

Tel: [phone] Fax: [phone]

E-Mail: [e-mail]

Web Site: www.timeelectronics.com

1041 Technical Manual

16

17

SPECIFICHE

Campo di resistenza: Rendimento: 0,01Ω a 1kΩ di 0,01Ω passi

Decade

Precisione

0.01Ω 0.1Ω 1Ω 10Ω 100Ω

± 10% ± 5.0% ± 1.0% ± 0.5% ± 0.1%

Corrente max 1A 1A 1A 0.3A 0.1A

Resistenza residua a zero: inferiore a 60mΩ.

Potenza: 1 watt per resistore. Vengono utilizzate

solamente resistenze a pellicola metal lica.

Coefficiente di temperatura: 100 ppm per °C

Connessioni: Terminali (4mm). Un terzo terminale

consentirà il collegamento a terra della
cassetta o il collegamento a una delle due
uscite.

Costruzione: La cassetta è in metallo robusto conrifiniture

a due tonalità di colore, in blue nero.

Dimensioni: 110mm x 75mm x 200 mm

Peso: 600 g.

Accessori optional: Custodia da trasporto per applicazioni

industriali e impieghi di lavoro all’aperto.

1041 Technical Manual

17

18

FUNZIONAMENTO

La cassetta di resistenza a decadi 1041 è compatta, robusta e precisa ed è stata progettata
per soddisfare le esigenze di coloro che operano sia nell’industria che nel campo didattico.
Contenuta in una cassetta metallica, la costruzione compatta di questa cassetta la rende
facilmente trasportabile.

Le resistenze a pellicola metallica vengono utilizzate per ottenere il coefficiente di bassa
temperatura ed alta stabilità.

È essenziale che il meccanismo di regolazione sia chiaro e non equivoco per evitare la
lettura errata del valore impostato. A tale scopo, la cassetta di resistenza 1041 incorpora un
particolare sistema di codifica a colori per dividere il quadrante di lettura in tre gruppi diversi
corrispondenti a ohm, kilohm e megohm.

La simulazione della resistenza avviene tramite impostazione mediante commutatore sul
valore desiderato. Ciò consente un’impostazione accurata con conseguente indicazione
chiara e non ambigua.

La connessione alla cassetta avviene tramite spine banana di 4mm. La connessione rossa
e quella nera sono collegate alla resistenza, mentre il terminale verde è collegato alla
cassetta a scopo di controllo.

Si è prestata un’attenzione particolare al problema dell’affidabilità del funzionamento. A tale
scopo, un dispositivo speciale di interruttori multipli a contatto d’oro garantisce che vi sia
sempre un contatto di riserva in caso di guasto.

Nota: Tutte le cassette di resistenza hanno una resistenza residua, ossia anche quando i
quadranti sono impostati sullo zero, resta sempre una resistenza minima. Nell’effettuare una
misurazione accurata o la taratura dello strumento, bisognerà sempre sottrarre questo
valore residuo da tutte le misure.

1041 Technical Manual

18

19

GARANZIA E ASSISTENZA TECNICA

PERIODO DI GARANZIA

Questa unità è garantita contro difetti del materiale e di lavorazione per un periodo di un anno dalla
data consegna al cliente.

Se necessario, l’unità può essere riconsegnata per usufruire dell’ efficiente servizio di riparazione e
assistenza tecnica post-vendita in loco. Durante tale periodo di garanzia, Time Electronics Ltd. userà
il proprio giudizio discrezionale per decidere se riparare o sostituire l’articolo difettoso. Per usufruire
del servizio di riparazione sotto garanzia, è necessario citare sempre il tipo di strumento e il numero
di serie ad esso associato, come pure sottomettere una descrizione dettagliata del difetto di
funzionamento e del tipo di servizio richiesto. Tutte le spese di spedizione sono a carico
dell’acquirente dell’articolo e devono essere pagate anticipatamente. Tuttavia, a riparazione
avvenuta, Time Electronics Ltd. Si assumerà le spese di spedizione dell’articolol

Questa garanzia è nulla se l’articolo in questione è stato sottoposto a previo servizio di riparazione
effettuato da persone o rappresentanti non autorizzati. Nel caso in cui l’articolo sotto garanzia sia
aottoposto ad abuse o uso errato che ne determini il cattivo o mancato funzionamento, verrà messo
a disposizione un immediato servizio di riparazione a pagamento, a meno che il cliente non desideri
altrimenti.

ASSISTENZA TECNICA POST-GARANZIA

Al termine del periodo di validità della garanzia, Time Electronics Ltd. Sarà pur sempre in grado di
offrire un eccellente servizio di assistenza tecnica. Come casa produttrice, disponiamo della
conoscenza specialistica necessaria a mantenere il vostro strumento in condizioni di funzionamento
perfette. Siamo inoltre in grado di offrire alla nostra clientela una vasta gamma di pezzi di ricambio
ed altri accessori.

Nel caso in cui abbiate bisogno di inviare un articolo per riparazioni, siete pregati di includere il ripo di
servizio richiesto, tutti I particolari relativi alla vostra azienda e la persona da contattare a riparazione
avvenuta.

SPEDIZIONE DEGLISTRUMENTI

Quando spedite gli strumenti per servizi di riparazione o di assistenza tecnica, siete pregati di
prestare la dovuta attensione alle operazioni di imballaggio oer evitare di danneggiare gli articoli
durante il trasporto. A tale scopo, sarebbe opportuno ultilizzare I contenitori o le scatole originali di
fabbricazione. Time Electronics Ltd. Non si assumerà alcuna responsabilità per I danni subiti dalle
unità restituite a scopo di reparazione. Siete inoltre pregati di controllare che tutte le unità siano
accompagnate da una chiara descrizione del servizio richiesto, come pute dalla relativa
documentazione.

Siete pregati di inviare o strumento con tutte le spese di spedizione pagate anticipatamente a :

Time Electronics Ltd

Botany Industrial Estate, Tonbridge, Kent, TN9 1RH

Tel: [phone] Fax: [phone]

E-Mail: [e-mail]

Web Site: www.timeelectronics.com

1041 Technical Manual

19
