Page 1

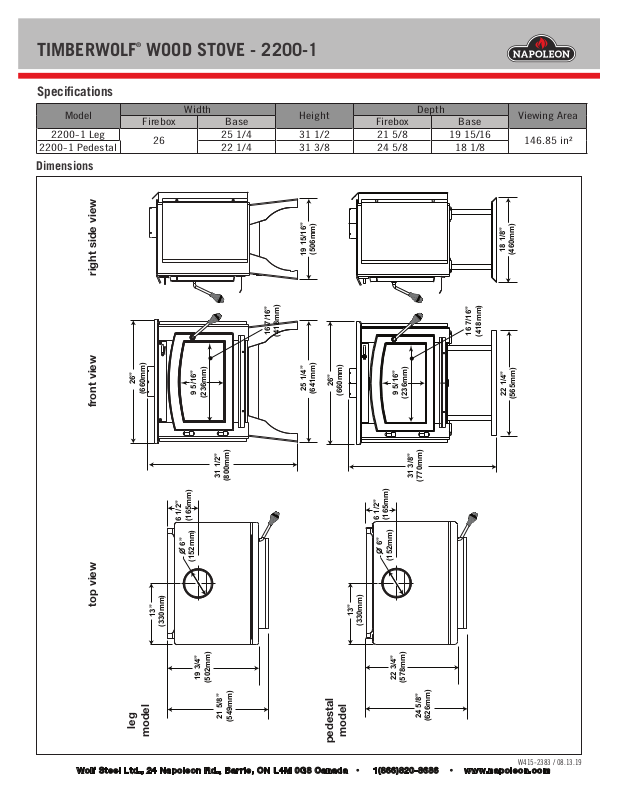

TIMBERWOLF® WOOD STOVE - 2200-1
Specifi cations
Model
2200-1 Leg
2200-1 Pedestal 22 1/4 31 3/8 24 5/8 18 1/8
Firebox Base Firebox Base
26
Width
Height
25 1/4 31 1/2 21 5/8 19 15/16
Depth
Dimensions
(506mm)
19 15/16”
right side view
16 7/16”
(418mm)
26”
(660mm)
9 5/16”
(236mm)
25 1/4”
(641mm)
26”
(660mm)
9 5/16”
(236mm)
16 7/16”
(418mm)
Viewing Area
146.85 in²
18 1/8”
(460mm)
22 1/4”
(565mm)
6 1/2”
(165mm)
O 6”
(152mm)
31 1/2”
(800mm)
6 1/2”
O 6”
(165mm)
(152mm)
31 3/8”
(770mm)
top view front view
13”
(330mm)
19 3/4”
(502mm)
21 5/8”
leg
(549mm)
model
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com
13”
(330mm)
model
pedestal
22 3/4”
(578mm)
24 5/8”
(626mm)
W415-2383 / 08.13.19
Page 2
19"
(48.3cm)
28 7/8"
(733.4mm)
ALCOVE
48” (122cm)
MAX
AB
TIMBERWOLF® WOOD STOVE - 2200-1
Minimum Clearance to Combustibles
WARNING
!
• Do not install into any area having less than 7 feet (2.1m)
(ceiling to appliance bottom, excluding hearth height).
BACK WALL
C
D
A
B
SIDE WALL
PARALLEL & CORNER SINGLE WALL CONNECTOR DOUBLE WALL CONNECTOR
Sidewall (A) 19" (48.3cm)
Sidewall to fl ue (B) 28 7/8" (73.3cm)
Backwall (C) 17 1/2” (44.5cm) 12 1/2” (31.8cm)
Backwall to fl ue (D) 21” (53.3cm) 16” (40.6cm)
Corner (E) 11" (279mm) 7" (178mm)
Ceiling (F) 84" (213.4cm) 75" (190.5cm)
Clearances can be reduced with shielding acceptable to local authorities. Re-
duced installation must comply with NFPA 211 or CAN/CSA-B365.
BACK WALL
E
E
SIDE WALL
Alcove Installation
K
J
H
I
F
G
F
PARALLEL &
CORNER
Ceiling (G)
Sidewall (H) 19” (48.3cm)
Sidewall to fl ue (I) 28 7/8” (73.3cm)
Backwall (J) 12 1/2” (31.8cm)
Backwall to fl ue (K) 16” (40.6cm)
ALCOVE
SINGLE WALL
CONNECTOR
N/A
DOUBLE WALL
CONNECTOR
75" (190.5cm)
Floor Protection
N
K
I
L
8" (203mm)
M
J
M
J
MINIMUM FLOOR PROTECTION
FRONT (L) SIDES (M) BACK (N)
CANADA 18" (45.7cm)
USA 16" (40.6cm)
note:
If a section of horizontal chimney connector is used, fl oor
protection is required under the chimney connector and 2”
(51mm) beyond each side.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com
Appliance Placement
We recommend having your Napoleon wood burning appliance
installed by a qualifi ed technician. However, should you choose
to install the appliance yourself, it is extremely important that you
follow all installation instructions for the appliance, the chimney and
connector if applicable, as well as local building codes. At the very
least, draw a detailed plan of your installation, including clearance
dimensions to combustibles, and have your authorized dealer
review them to confi rm that they conform to the relative installation
parameters.
note:
When positioning the appliance, it may be necessary to adjust
its position to prevent the chimney/vent system from intersecting
with a framing member and to meet the minimum combustible
clearance requirements. Its location should also avoid the potential
for drapes or doors to swing within 48” (122cm) in front of the
appliance to prevent a fi re hazard.
Product information provided is not complete and is subject to change
without notice. Please consult the installation manual for the most up to
date installation information.
W415-2383 / 08.13.19
Page 3
POÊLE À BOIS TIMBERWOLF® - 2200-1
Spécifi cations
Modèle
2200-1 Patte
2200-1 Piédestal 22 1/4 31 3/8 24 5/8 18 1/8
Chambre de
Combustion
26
Base
25 1/4 31 1/2 21 5/8 19 15/16
Hauteur
Chambre de
Combustion
Dimensions
Largeur
Profondeur
Base
Dimensions de
Vision
146.85
po. carré
vue de côté droit
26”
(660mm)
6 1/2”
(165mm)
9 5/16”
(236mm)
31 1/2”
(800mm)
16 7/16”
(418mm)
(506mm)
19 15/16”
25 1/4”
(641mm)
26”
(660mm)
6 1/2”
(165mm)
9 5/16”
(236mm)
31 3/8”
(770mm)
16 7/16”
(418mm)
18 1/8”
(460mm)
22 1/4”
(565mm)
13”
(330mm)
O 6”
(152mm)
22 3/4”
(578mm)
24 5/8”
(626mm)
W415-2383 / 08.13.19
O 6”
(152mm)
vue de dessus vue de face
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com
13”
(330mm)
modèle
de patte
19 3/4”
(502mm)
21 5/8”
(549mm)
modèle
piédestal
Page 4
19"
(48.3cm)
28 7/8"
(733.4mm)
ALCOVE
48” (122cm)
MAX
AB
POÊLE À BOIS TIMBERWOLF® - 2200-1
Dégagements aux Matériaux Combustibles
AVERTISSEMENT
!
• N’installez pas dans une espace ayant moins de 7 pieds
(2,1m) (du plafond au base de l’appareil, excluant la hauteur
de la base de protection).
MUR ARRIÈRE
BACK WALL
C
D
A
B
PARALÈLE
ET EN COIN
Mur de côté (A) 19" (48,3cm)
Mur de côté à la base (B) 28 7/8" (73,3cm)
Mur arrière (C) 17 1/2” (44,5cm) 12 1/2” (31,8cm)
Mur arrière à la buse (D) 21” (53,3cm) 16” (40,6cm)
Coin (E) 11" (279mm) 7" (178mm)
Plafond (F) 84" (213,4cm) 75" (190,5cm)
Il est possible de réduire les dégagements à l’aide d’un protecteur conforme
aux normes des autorités locales. Une installation réduite doit être conforme
aux normes NFPA 211 ou au CAN/CSA-B365.
MUR ARRIÈRE
BACK WALL
SIDE WALL
MUR CÔTÉ
CONDUIT DE
RACCORDEMENT
À PAROI SIMPLE
E
E
SIDE WALL
MUR CÔTÉ
CONDUIT DE
RACCORDEMENT
À PAROI DOUBLE
Installation dans une Alcôve
J
K
H
ALCÔVE
F
PARALLÈLE
& COIN
Plafond (G)
Mur de côté (H) 19” (48,3cm)
Mur de côté à la buse (I) 28 7/8” (73,3cm)
Mur arrière (J) 12 1/2” (31,8cm)
Mur arrière à la buse (K) 16” (40,6cm)
RACCORDEMENT À
I
ALCÔVE
TUYAU DE
PAROI SIMPLE
N/A
G
F
RACCORDEMENT À
TUYAU DE
PAROI DOUBLE
75" (190,5cm)
Protection de Plancher
N
K
I
L
8" (203mm)
M
J
M
J
PROTECTION MINIMALE DE PLANCHER
AVANT (L) CÔTÉS (M) ARRIÈRE (N)
CANADA 18" (45.7cm)
É.-U. 16" (40.6cm)
note:
Si une section de conduit de raccordement est utilisée, la
protection de plancher doit se prolonger sous le conduit de
raccordement et 2” (51mm) au-delà de chaque côté.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com
Emplacement d’Appareil
Nous vous recommandons de faire installer votre appareil au bois
Napoléon par un technicien qualifi é. Cependant, si vous choisissez
d’installer l’appareil vous-même, il est extrêmement important de
suivre touts les instructions d’installation de l’appareil, de la cheminée
et du raccordement, s’il y a lieu, ainsi que les codes du bâtiment
locaux. Dessinez au moins un plan détaillé de votre installation, en
incluant les mesures de dégagement aux matériaux combustibles,
et demandez à votre détailant autorisé de le passer en revue pour
confi rmer qu’il conforme aux paramètres d’installation du produit.
note:
Lors de la mise en place de l’appareil, il peut être nécessaire
d’ajuster sa position pour éviter que la cheminée ou le système
d’évacuation croise un élément d’ossature et pour respecter les
exigences minimales de dégagement aux matériaux combustibles.
Son emplacement devrait également éviter que les rideaux ou les
portes qui ouvrent à moins de 48 po (122cm) du devant l’appareil
afi n d’éviter tout risque d’incendie.
Information du produit fourni n’est pas complet et est sujet de changer
sans préavis. Consultez le manuel d’installation pour information
d’installation actuel.
W415-2383 / 08.13.19
