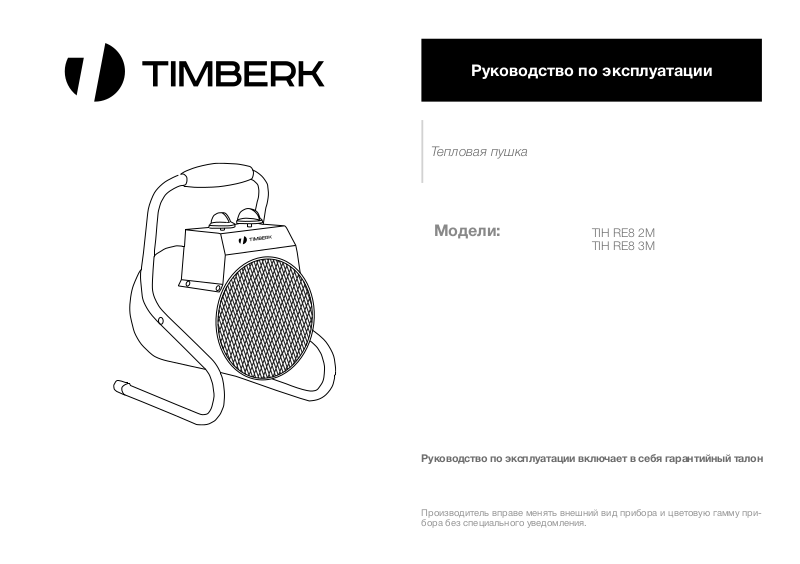

Timberk TIH RE8 2M, TIH RE8 3M User manual
Руководство по эксплуатации
Тепловая пушка
Модели:
Руководство по эксплуатации включает в себя гарантийный талон
Производитель вправе менять внешний вид прибора и цветовую гамму прибора без специального уведомления.
TIH RE8 2M
TIH RE8 3M
Уважаемый покупатель!
Благодарим Вас за удачный выбор и приобретение электрической тепловой пушки TIMBERK. Она прослужит Вам
долго.
Электрическая тепловая пушка TIMBERK предназначена
в первую очередь для обогрева пространства помещений,
просушки воздуха, стен и поверхностей в помещениях.
Электрические тепловые пушки TIMBERK являются оптимальным решением при проведении строительных работ,
для обогрева складов и ангаров, цехов и сервисов. А также
для обогрева помещений и создания комфортной температуры в холодное время года.
1. ВАЖНАЯ ИНФОРМАЦИЯ
Просим внимательно ознакомиться с руководством по эксплуатации
перед использованием прибора.
В данном руководстве по эксплуатации содержится важная информация, касающаяся вашей безопасности, а также рекомендации по
правильному использованию прибора и уходу за ним.
Сохраните руководство по эксплуатации, вместе с гарантийным талоном, кассовым чеком, по возможности, картонной коробкой и упаковочным материалом.
Приобретенный вами прибор может несколько отличаться от описанного в руководстве, что не влияет на способы использования и
эксплуатации.
ВНИМАНИЕ!
Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не включают
всех возможных режимов и ситуаций, которые могут встречаться. Необходимо понимать, что здравый смысл, осторожность и тщательность являются
факторами, которые невозможно «встроить» ни в
один продукт.
ВНИМАНИЕ!
Эти факторы должен учитывать человек, который
заинтересован в надлежащей эксплуатации устройства. Изготовитель не несет ответственности в случае повреждения прибора или его отдельных частей
во время транспортировки, в результате неправильной установки, в результате колебаний напряжения,
а также в случае, если какая-либо часть прибора
была изменена или модифицирована.
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
При использовании электрической тепловой пушки, необходимо соблюдать ряд мер предосторожности. Неправильная эксплуатация в
силу игнорирования мер предосторожности может привести к причинению вреда здоровью пользователя и других людей, а также нанесения ущерба их имуществу.
1. Прочитайте все инструкции перед использованием прибора.
2. Прибор должен располагаться вдали от легковоспламеняющихся и
легкодеформируемых объектов.
3. Удостоверьтесь, что корпус прибора и его нагревательный элемент
остыл, прежде чем прибор будет демонтирован и уложен в упаковку
для длительного хранения.
4. Когда прибор не используется долгое время, храните его в сухом
прохладном месте в заводской картонной упаковке.
5. НЕ НАКРЫВАЙТЕ ПРИБОР, когда он работает. Не сушите на нём
одежду и любые другие ткани и материалы. Это может привести к его
перегреву, выходу из строя или причинить значительный ущерб Вам
и/или Вашему имуществу.
ВНИМАНИЕ!
Производитель рассматривает данный вид поломки,
как негарантийный случай.
2
www.timberk.com • тепловая пушка
6. Для предотвращения риска получения удара электрическим током:
• всегда отключайте прибор от сети, когда он не используется. Существует малая вероятность электрического удара от статического напряжения,
даже когда прибор выключен.
• никогда не используйте прибор в ситуации, когда он может соприкасаться в водой.
• не подключайте прибор к электрической сети если его поверхность
влажная (мокрая).
• в случае наличия любых повреждений сетевого кабеля, не включайте
прибор, а возвратите его в авторизированный сервисный центр производителя для проведения ремонта
7. Любой электроприбор должен находиться под наблюдением, особенно
если неподалеку от него находятся дети.
8. Отсоедините сетевой провод от сети, перед тем как произвести профилактическую чистку прибора, в том числе при влажной уборке пыли с его
поверхности. НИКОГДА НЕ ТЯНИТЕ ЗА ЭЛЕКТРИЧЕСКИЙ ПРОВОД И НЕ
ОТСОЕДИНЯЙТЕ ВИЛКУ РЕЗКО.
9. Храните прибор в прохладном или теплом месте.
10. Вилка прибора должна подходить к стандартной розетке и входить в
нее без усилия. Если вилка не входит в розетку или входит туго, переверните вилку по вертикали на 180 градусов и повторите попытку. Если вилка
по-прежнему не вставляется, вызовите электрика для замены розетки.
Никогда не используйте прибор, в случае если вилка вставлена в розетку
не до конца.
11. Если сетевой провод поврежден, ремонт должен производиться только квалифицированным специалистом. Никогда не пытайтесь производить ремонт самостоятельно. Это может причинить вред вашему здоровью и повлиять на гарантийное обслуживание прибора.
12. Во избежание получения травм или порчи имущества от перегрева,
огня или взрыва:
• не размещайте обогреватель вблизи от мебели и легко воспламеняющихся предметов.
• не сушите одежду, полотенца и какие либо другие материалы с помощью обогревателя
13. Не устанавливайте обогреватель вблизи штор, занавесов и т.д. (Безопасное расстояние до расположенных рядом предметов должно составлять не менее 80см), иначе это может блокировать поступление воздуха в
прибор, что приведёт к его перегреву.
14. Не рекомендуется использование удлинителей. Если это всё же необходимо, старайтесь использовать максимально короткий удлинитель,
с сечением жилы провода удлинителя не менее сечения жилы провода
тепловентилятора.
15. Не используйте обогреватель вблизи от взрывчатых и легковоспламеняющихся веществ.
16. Не оставляйте работающим прибор на долгое время без присмотра.
17. Устанавливайте обогреватель только вертикально на ровных и сухих
поверхностях.
18. Данный прибор не предназначен для использования в ванных комнатах, прачечных или других аналогичных помещениях с высокой влажностью. Ни в коем случае не размещайте прибор в таких местах, где он
может упасть в ванну или другую ёмкость с водой.
19. Не устанавливайте и не используйте прибор в непосредственной близости от ванных комнат, душевых, плавательных бассейнов, а также в местах, где есть вероятность попадания на поверхность прибора струй или
капель воды.
20. Запрещается погружать прибор или его сетевой шнур и вилку в воду
или другую жидкость.
21. Плохой контакт между вилкой сетевого провода обогревателя и электрической розеткой может привести к перегреву вилки.
ВНИМАНИЕ!
При необходимости обязательно замените старые
розетки.
Для подключения обогревателя используйте электросеть 220В~, 50 Гц.
Убедитесь, что в электрическую цепь (например,
удлинитель), к которой подключен тепловентилятор, не включены электроприборы. Перегрузка
цепи может привести к сбоям в освещении, плавлению проводки и возникновению пожара.
22. Сетевой кабель обогревателя не должен быть придавлен мебелью или
пролегать в местах, где на него могут наступить.
23. Не располагайте нагреватель на неровных и неустойчивых поверхностях. В том числе, запрещено устанавливать прибор рядом с электриче-
www.timberk.com • тепловая пушка
3
ской розеткой питания, при условии, если поток горячего воздуха будет
попадать на неё.
24. При выключении обогревателя необходимо сначала отключить нагревательный элемент, оставив включённым работающий вентилятор минимум на 3 минуты, и только после этого полностью отключить прибор и
вынуть эл. шнур из розетки.
25. Во избежание перегрева и риска возникновения пожара, а также повреждения внутренней электрической сети, не изменяйте длину сетевого
шнура и не подключайте прибор через электрические удлинители. Однако
при необходимости можно использовать удлинитель, если его параметры
соответствуют мощности прибора и если он не используется другими потребителями электроэнергии.
26. Для нормальной работы прибора уровень напряжения электросети
должен быть достаточен, а ее технические параметры должны быть в
строгом соответствии с техническими параметрами, указанными на корпусе прибора. При необходимости выясните характеристики своей сети у
поставщика электроэнергии.
27. Запрещено эксплуатировать прибор в электрической сети без заземляющего контура.
28. Запрещено устанавливать работающий прибор на поверхностях, загрязненных пылью, ворсом, шерстью и т.п., а также на ковровых покрытиях.
29. Запрещено эксплуатировать прибор в помещениях с относительной
влажностью более 93%, со взрывоопасной средой и с химически активной средой, разрушающей металлы и изоляцию.
30. Устанавливайте и эксплуатируйте прибор в строго вертикальном положении. Запрещено эксплуатировать прибор в горизонтальном или наклонном положениях.
31. Не просовывайте пальцы и исключите попадание посторонних предметов в какие-либо вентиляционные, воздухозаборные или выходные отверстия, так как это может привести к поражению электрическим током
или повреждению прибора.
32. Прибор не предназначен для использования лицами (включая детей)
с ограниченными физическими, сенсорными или умственными возможностями, обладающими недостаточным опытом и знаниями, если они не
находятся под наблюдением и не получили инструкций по использованию
устройства от лица, ответственного за их безопасность. Необходимо следить, чтобы дети не играли с прибором.
Обязательно примите к сведению эту информацию!
3. РАБОЧИЕ ХАРАКТЕРИСТИКИ
Технические характеристики
Наименование
оминальная потребляемая
мощность
Потребляемая мощность по
режимам
Номинальная сила тока А 9,2 13,7
Параметры электропитания В/Гц 220~/50 220~/50
Степень защиты - IP20 IP20
Класс электрозащиты - I I
Расход воздуха м3/час 140 230
Продолжительность работы/пауза час 22/2 22/2
Увеличение температуры воздуха
на выходе
Размер прибора мм 240х260х350 240х260х350
Вес нетто кг 3,5 4,0
Eд.
Изм.
Вт 2000 3000
Вт 0/1000/2000 0/1500/3000
˚С 43 39
TIH RE8 2M TIH RE8 3M
Более подробное описание технических параметров и характеристик
смотрите на сайте www.timberk.com или спрашивайте у официальных
дилеров Timberk.
Условия эксплуатации
Тепловентилятор предназначен для эксплуатации в районах с умеренным и холодным климатом в помещениях с температурой от
-20 °С до +40 °С и относительной влажностью воздуха до 80% (при
температуре +25 °С) в условиях исключающих попадание на него капель, брызг, а также атмосферных осадков (климатическое исполнение УХЛ 3.1 по ГОСТ15150-69).
Модель
4
www.timberk.com • тепловая пушка
ВНИМАНИЕ!
Производитель оставляет за собой право для разных партий поставок без предварительного уведомления изменять комплектующие части изделия
(включая заливаемые \ засыпаемые составляющие), не влияя при этом на основные технические
параметры изделия или улучшая их, а также не
нарушая изменениями принятые на территории
страны про-изводства \ транзита \ реализации
стандарты качества и нормы законодательства.
Это может повлечь за собой изменение веса и
габаритов изделия, но не более чем на +\- 5-20%
(могут отличаться для разного вида изделий).
1. Подставка-ручка
2. Панель управления
3. Корпус
4. Защитная решетка
5. КОМПЛЕКТ ПОСТАВКИ
1. Тепловая пушка -1 шт.
2. Руководство по эксплуатации и гарантийный талон -1 шт.
4. Упаковка -1 шт
Область применения
Тепловентиляторы модели TIH R8 2M предназначены для обогрева
и вентиляции небольших помещений, гаражей, торговых павильонов,
садовых и дачных строений.
Тепловентиляторы моделей TIH R8 3M предназначены для интенсивного обогрева и вентиляции строительных площадок, гаражей и т. п.
4. ОПИСАНИЕ ТЕПЛОВЕНТИЛЯТОРА
1
2
3
Рис. 1
4
ПРИМЕЧАНИЕ:
Для улучшения качества продукции, конструкция
и технические характеристики тепловентилятора,
а также его комплектация могут быть изменены
производителем без предварительного уведомления.
6. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
1. Перед подключением прибора к электрической сети, убедитесь,
что параметры электросети в месте подключения соответствуют
параметрам, указанным на маркировочной табличке с техническими
данными прибора.
2. Работы по подключению прибора к электрической сети должны
производить только квалифицированные специалисты в соответствии с установленными «Правилами устройства электроустановок»
и «Правилами техники безопасности при эксплуатации электроустановок работающих при напряжении от 1000В».
3. Перед подключением устройства, убедитесь в том, что он заземлен
надлежащим образом. Правильное заземление важно для минимизации ударов током.
www.timberk.com • тепловая пушка
5
4. Прибор рассчитан на подключение к электрической сети переменного тока с однофазным напряжением 220В~ (допустимые колебания
напряжения от 198В~ до 242В~) и контуром заземления.
5. Для подключения к электрической сети прибор комплектуется сетевым шнуром с вилкой.
6. Для подключения прибор к электрической сети вставьте вилку сетевого шнура электрической пушки в розетку с заземляющим проводом.
7. УПРАВЛЕНИЕ ЭЛЕКТРИЧЕСКОЙ
ТЕПЛОВОЙ ПУШКОЙ
ВНИМАНИЕ!
1.Электрическая розетка должна быть рассчитана
на номинальный ток не ниже 16А, а электрический
провод, подводимый к розетке от щита питания должен иметь сечение жилы не менее 1,5 мм2, для медного провода и не менее 2,5 мм2, для алюминиевого
провода.
2.В щите питания должен быть установлен автоматический выключатель, рассчитанный на номинальный
ток 16А, для защиты электропроводки от перегрузок.
ВНИМАНИЕ!
1.Электрический провод, подводимый к розетке от
щита питания должен иметь сечение жилы не менее
2,5 мм2 (для медного провода).
2.В щите питания должен быть установлен автоматический выключатель, рассчитанный на номинальный ток 25А, для защиты электропроводки от
перегрузок.
6
www.timberk.com • тепловая пушка
Рис. 2
Ручка переключателя режимов работы
Используется для выбора следующих режимов работы: режим вентиляции (« »), режим низкой мощности нагрева (« »), режим высокой
мощности нагрева (« »).
2. Ручка термостата
Используется для установки желаемой температуры в помещении.
Эксплуатация тепловентилятора
1. Включение
Убедитесь, что ручка переключателя режимов работы установлена в
положение « », после чего подключите тепловентилятор к источнику питания и установите ручку переключателя режимов работы в
положение « », при этом включится электродвигатель вентилятора,
а прибор начнет работу в режиме вентиляции воздуха.
ВНИМАНИЕ!
1.При первом включении тепловентилятора возможно появление характерного запаха и дыма (происходит сгорание масла с поверхности нагревательных
элементов). Поэтому рекомендуется перед установкой включить тепловентилятор в режиме нагрева на
10-20 минут в хорошо проветриваемом помещении.
2.После транспортирования или хранения тепловентилятора при отрицательных температурах выдержать его в помещении, где предполагается эксплуатация, без включения в сеть не менее 2-х часов.
После длительного хранения или перерыва в работе
первое включение тепловентилятора не производить в режиме высокой мощности нагрева.
Loading...
