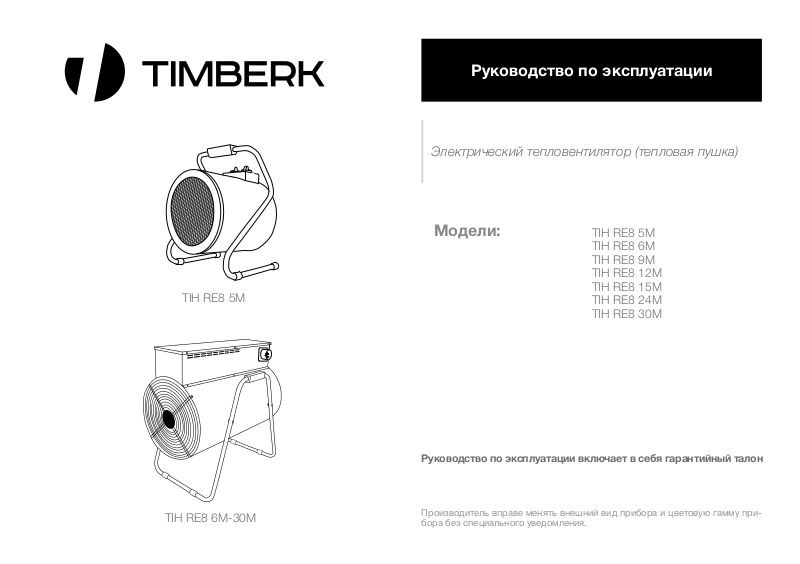

Timberk TIH RE8 30M User Manual
Руководство по эксплуатации
Электрический тепловентилятор (тепловая пушка)
TIH RE8 5M
TIH RE8 6M-30M
Модели:
Руководство по эксплуатации включает в себя гарантийный талон
Производитель вправе менять внешний вид прибора и цветовую гамму прибора без специального уведомления.
TIH RE8 5M
TIH RE8 6M
TIH RE8 9M
TIH RE8 12M
TIH RE8 15M
TIH RE8 24M
TIH RE8 30M
Уважаемый покупатель!
Благодарим Вас за удачный выбор и приобретение электрической тепловой пушки TIMBERK. Она прослужит Вам
долго.
Электрическая тепловая пушка TIMBERK предназначена
в первую очередь для обогрева пространства помещений,
просушки воздуха, стен и поверхностей в помещениях.
Электрические тепловые пушки TIMBERK являются оптимальным решением при проведении строительных работ,
для обогрева складов и ангаров, цехов и сервисов. А также
для обогрева помещений и создания комфортной температуры в холодное время года.
1. ВАЖНАЯ ИНФОРМАЦИЯ
Просим внимательно ознакомиться с руководством по эксплуатации
перед использованием прибора.
В данном руководстве по эксплуатации содержится важная информация, касающаяся вашей безопасности, а также рекомендации по
правильному использованию прибора и уходу за ним.
Сохраните руководство по эксплуатации, вместе с гарантийным талоном, кассовым чеком, по возможности, картонной коробкой и упаковочным материалом.
Приобретенный вами прибор может несколько отличаться от описанного в руководстве, что не влияет на способы его использования и
эксплуатации.
ВНИМАНИЕ!
Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не включают
всех возможных режимов и ситуаций, которые могут встречаться. Необходимо понимать, что здравый смысл, осторожность и тщательность являются
факторами, которые невозможно «встроить» ни в
один продукт.
ВНИМАНИЕ!
Эти факторы должен учитывать человек, который
заинтересован в надлежащей эксплуатации устройства. Изготовитель не несет ответственности в случае повреждения прибора или его отдельных частей
во время транспортировки, в результате неправильной установки, в результате колебаний напряжения,
а также в случае, если какая-либо часть прибора
была изменена или модифицирована.
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
При использовании тепловой пушки, необходимо соблюдать ряд мер предосторожности. Неправильная эксплуатация в силу игнорирования мер
предосторожности может привести к причинению вреда здоровью пользователя и других людей, а также нанесения ущерба их имуществу.
1. Прочитайте все инструкции перед использованием данного прибора.
2. Данный прибор при работе нагревается до очень высокой температуры. Чтобы избежать ожогов, не прикасайтесь руками и другими частями
тела к горячим поверхностям прибора. Располагайте прибор на расстоянии не менее 1 м от мебели, подушек, постельных принадлежностей,
бумаги, одежды, штор и других горючих предметов и материалов. Дайте
прибору остыть, прежде чем перемещать его. Для перемещения прибора
используйте встроенную ручку.
3. Прибор должен располагаться вдали от легковоспламеняющихся и легкодеформируемых объектов.
4. Внимание! Во избежание перегрева тепловую пушку не накрывать. Не
сушите на ней одежду и любые другие ткани и материалы. Это может привести к ее перегреву, выходу из строя или причинить значительный ущерб
Вам и/или вашему имуществу.
ВНИМАНИЕ!
Производитель рассматривает данный вид поломки,
как негарантийный случай.
2
www.timberk.com • тепловая пушка
5. Прибор всегда должен находиться под наблюдением, особенно если
неподалеку от прибора находятся дети. Внимательно следите за тем,
чтобы дети не прикасались к прибору.
6. Никогда не подключайте прибор к электросети, если его поверхность
влажная (мокрая).
7. Никогда не используйте прибор в ситуации, когда он может соприкасаться с водой.
8. Когда прибор включен и работает, не касайтесь его поверхности и
поверхности блока управления мокрыми руками и любыми частями
тела.
9. Не включайте прибор, в случае если его сетевой шнур или вилка
имеют повреждения, а также после сбоев в работе, падения или какого-либо повреждения прибора.
10. Ремонт прибора должен производиться только квалифицированными специалистами в авторизованных сервисных центрах производителя.
Никогда не пытайтесь производить ремонт прибора самостоятельно. Это
может причинить вред вашему здоровью и повлиять на гарантийное обслуживание прибора.
11. Не используйте прибор на открытых пространствах вне помещения.
12.Запрещено устанавливать работающий прибор на поверхностях, загрязнённых пылью, ворсом, шерстью и т. п., а также на ковровых покрытиях.
13. Данный прибор не предназначен для использования в ванных комнатах, прачечных или других аналогичных влажных помещениях. Ни в коем
случае не размещайте прибор в таких местах, где он может упасть в ванну
или другую емкость с водой.
14. ВНИМАНИЕ! Не устанавливайте и не используйте прибор в непосредственной близости от ванных комнат, душевых или плавательных бассейнов, а также в тех местах, где есть вероятность попадания струй и капель
воды на его поверхность.
15. Для предотвращения риска поражения электрическим током не погружайте прибор, а также его сетевой шнур и вилку в воду или другую
жидкость.
16. Не прокладывайте сетевой шнур прибора под ковровыми покрытиями
и не прижимайте его предметами мебели. Прокладывайте сетевой шнур
так, чтобы об него невозможно было споткнуться.
17. Не просовывайте пальцы и исключите попадание посторонних предметов в какие-либо вентиляционные, воздухозаборные или выходные отверстия, так как это может привести к поражению электрическим током
или повреждению прибора.
18. Для предотвращения возможного пожара не загораживайте ничем
воздухозаборные и выходные отверстия прибора. Используйте прибор
только на ровной сухой поверхности. Не вешайте и не сушите вещи на
приборе!
19. Прибор содержит внутри горячие и искрящие компоненты. Не используйте прибор в местах использования или хранения бензина, краски или
других легковоспламеняющихся жидкостей.
20.Используйте данный прибор только так, как описано в данном руководстве. Любое другое использование, не рекомендуемое изготовителем,
может привести к пожару, поражению электрическим током или травмированию людей.
21.Ни в коем случае не выполняйте очистку прибора, когда он подключён
к электросети. Не погружайте прибор в воду. Никогда не тяните за сетевой
шнур.
22. При выключении прибора необходимо сначала отключить нагревательные элементы, оставив включенным работающий вентилятор минимум на 3 минуты. И только после этого полностью отключить прибор от
электрической сети.
23. Для нормальной работы прибора уровень напряжения в электросети должен быть достаточен, а ее технические параметры должны быть в
строгом соответствии с техническими параметрами, указанными на корпусе прибора (также см. стр. 4). При необходимости выясните характеристики своей сети у поставщика электроэнергии.
24. Запрещено эксплуатировать прибор, в электрической сети без заземляющего контура.
25. Запрещено эксплуатировать прибор в наклонном положении.
26. Запрещено устанавливать прибор непосредственно под электрической розеткой или под проведенным сетевым шнуром, когда выходящие
тепловые потоки попадают на них. Это может привести к их перегреву, что
создаст аварийную ситуацию.
27. Запрещено эксплуатировать обогреватель в помещениях с относительной влажностью более 93%, со взрывоопасной средой и с химически
активной средой, разрушающей металлы и изоляцию.
28. Прибор не предназначен для использования лицами (включая детей)
с ограниченными физическими, сенсорными или умственными возможностями, обладающими недостаточным опытом и знаниями, если они не
находятся под наблюдением и не получили инструкций по использованию
устройства от лица, ответственного за их безопасность. Необходимо следить, чтобы дети не играли с прибором.
www.timberk.com • тепловая пушка
3
3. РАБОЧИЕ ХАРАКТЕРИСТИКИ
Технические характеристики
Модель
TIH RE8
12M
TIH RE8
15M
TIH RE8 24M TIH RE8 30M
мощность
Деление по
мощностям
сила тока
Параметры
Класс
пауза
Вес нетто
Eд.
Изм.
TIH RE8
TIH RE8 6M TIH RE8 9M
5M
4500 6000 9000 12000 15000 24000 30000
Вт
0/3000/4500 0/3000/6000 0/4500/9000 0/6000/12000 0/7500/15000 0/12000/24000 0/15000/30000
Вт
20,4 9,1 13,7 18,2 22,7 36,5 45,6
А
220~/50 380~/50 380~/50 380~/50 380~/50 380~/50 380~/50
В/Гц
IP20 IP20 IP20 IP20 IP20 IP20 IP20
-
I I I I I I I
-
м3/
420 830 830 1700 1700 2070 2070
час
22/2 22/2 22/2 22/2 22/2 22/2 22/2
час
340х340х420 400x410x320 400x410x320 530х430х540 530х430х540 670х430х540 670х430х540
мм
7,0 10,0 10,6 18,0 18,0 28,0 28,0
кг
Наименование
Номинальная
потребляемая
Номинальная
электропитания
Степень защиты
электрозащиты
Расход воздуха
Продолжитель-
ность работы/
Размер прибора
Более подробное описание технических параметров и характеристик
смотрите на сайте www.timberk.com или спрашивайте у официальных
дилеров Timberk.
Условия эксплуатации
Тепловая пушка предназначена для эксплуатации в районах с умеренным и холодным климатом в помещениях с температурой от -20 °С до
+40 °С и относительной влажностью воздуха до 80% (при температуре
+25 °С) в условиях исключающих попадание на нее капель, брызг, а
также атмосферных осадков (климатическое исполнение УХЛ 3.1 по
ГОСТ15150-69).
ВНИМАНИЕ!
Производитель оставляет за собой право для разных партий поставок без предварительного уведомления изменять комплектующие части изделия
(включая заливаемые \ засыпаемые составляющие), не влияя при этом на основные технические
параметры изделия или улучшая их, а также не
нарушая изменениями принятые на территории
страны про-изводства \ транзита \ реализации
стандарты качества и нормы законодательства.
Это может повлечь за собой изменение веса и
габаритов изделия, но не более чем на +\- 5-20%
(могут отличаться для разного вида изделий).
Область применения
Тепловые пушки моделей TIH RE8 предназначены для интенсивного
обогрева и вентиляции строительных площадок, гаражей и т. п.
4
www.timberk.com • тепловая пушка
4. ОПИСАНИЕ ТЕПЛОВОЙ ПУШКИ
TIH RE8 5 M
TIH RE8 6M-30M
4
Рис. 1
1. Подставка-ручка
2. Панель управления
3. Корпус
4. Защитная решетка
1
2
5
2
3
4
3
Рис. 2
1. Подставка-ручка
2. Панель управления
3. Корпус
4. Защитная решетка
5. Сетевая вилка
1
www.timberk.com • тепловая пушка
5
5. КОМПЛЕКТ ПОСТАВКИ
1. Тепловая пушка -1 шт.
2. Руководство по эксплуатации и гарантийный талон -1 шт.
4. Упаковка -1 шт
ПРИМЕЧАНИЕ:
Для улучшения качества продукции, конструкция
и технические характеристики тепловой пушки, а
также ее комплектация могут быть изменены производителем без предварительного уведомления.
6. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подключение к электрической сети
1. Перед подключением тепловой пушки к электрической сети, убедитесь, что параметры электросети в месте подключения соответствуют параметрам, указанным на маркировочной табличке с техническими данными прибора.
2. Работы по подключению тепловой пушки к электрической сети
должны производить только квалифицированные специалисты в со-
ответствии с установленными «Правилами устройства электроустановок» и «Правилами техники безопасности при эксплуатации электроустановок работающих при напряжении до 1000В».
3. Перед подключением тепловой пушки, убедитесь в том, что прибор
заземлен надлежащим образом. Правильное заземление важно для
минимизации ударов током.
4.Тепловая пушка модели RE8 5M рассчитана на подключение к электрической сети переменного тока с однофазным напряжением 220В
(допустимые колебания напряжения от 198В до 242В) и контуром заземления.
Тепловая пушка модели RE8 6М-30М рассчитаны на подключение к
электрической сети переменного тока с трёхфазным напряжением
380В (допустимые колебания напряжения от 342В до 418В) и контуром заземления.
6
www.timberk.com • тепловая пушка
TIH RE8 5M
1. Для подключения к электрической сети тепловая пушка комплектуется сетевым шнуром с сетевой вилкой и ответной сетевой розеткой.
2. Для подключения тепловой пушки к электрической сети подключите сетевую розетку с помощью трехжильного электрического провода (в комплект поставки не входит) к стационарной электрической
сети, после чего вставьте вилку сетевого шнура прибора в подключенную сетевую розетку.
ВНИМАНИЕ!
Электрический провод, подводимый к розетке от
щита питания должен иметь сечение жилы не менее
2,5 мм2 (для медного провода).
2. В щите питания должен быть установлен автоматический выключатель, рассчитанный на номинальный ток 25А, для защиты электропроводки от
перегрузок.
TIH RE8 6M, TIH RE8 9M, TIH RE8 12M, TIH RE8 15M
1. Для подключения к электрической сети тепловая пушка комплектуется сетевой вилкой, установленной на корпусе прибора и ответной
сетевой розеткой. Схема расположения контактов на вилке указана
на рис. 3.
2. Для подключения тепловой пушки к электрической сети подключите сетевую розетку с помощью пятижильного электрического провода (в комплект поставки не входит) к стационарной электрической
сети по схеме, указанной на рис. 4. После чего подсоедините сетевую
розетку к сетевой вилке прибора.
ВНИМАНИЕ!
Для моделей TIH RE8 6M, TIH RE8 9M электрический
провод, подводимый к розетке от щита питания должен иметь сечение жилы не менее 1,5 мм2 (для медного провода), а также для защиты электропроводки
от перегрузок в щите питания должен быть установлен трёхфазный автоматический выключатель, рассчитанный на номинальный ток 16А.
Для моделей TIH RE8 12M, TIH RE8 15M электрический провод, подводимый к розетке от щита питания
должен иметь сечение жилы не менее 2,5 мм2 (для
медного провода), а также для защиты электропроводки от перегрузок в щите питания должен быть
установлен трёхфазный автоматический выключатель, рассчитанный на номинальный ток 25А.
