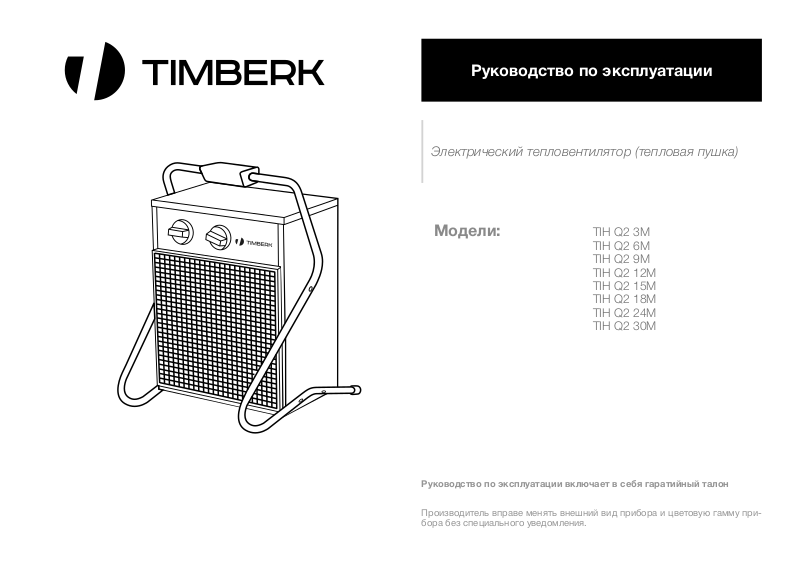

Timberk TIH Q2 3M User manual
Руководство по эксплуатации
Электрический тепловентилятор (тепловая пушка)
Модели:
Руководство по эксплуатации включает в себя гаратийный талон
Производитель вправе менять внешний вид прибора и цветовую гамму прибора без специального уведомления.
TIH Q2 3M
TIH Q2 6M
TIH Q2 9M
TIH Q2 12M
TIH Q2 15M
TIH Q2 18M
TIH Q2 24M
TIH Q2 30M
Уважаемый покупатель!
Благодарим Вас за удачный выбор и приобретение электрической тепловой пушки TIMBERK. Она прослужит Вам
долго.
Электрическая тепловая пушка TIMBERK предназначена
в первую очередь для обогрева пространства помещений,
просушки воздуха, стен и поверхностей в помещениях.
Электрические тепловые пушки TIMBERK являются оптимальным решением при проведении строительных работ,
для обогрева складов и ангаров, цехов и сервисов. А также
для обогрева помещений и создания комфортной температуры в холодное время года.
1. ВАЖНАЯ ИНФОРМАЦИЯ
Просим внимательно ознакомиться с руководством по эксплуатации перед использованием прибора.
В данном руководстве по эксплуатации содержится важная информация, касающаяся вашей безопасности, а также рекомендации по правильному использованию прибора и уходу за ним.
Сохраните руководство по эксплуатации, вместе с гарантийным талоном,
кассовым чеком, по возможности, картонной коробкой и упаковочным
материалом.
Приобретенный вами прибор может несколько отличаться от описанного
в руководстве, что не влияет на способы использования и эксплуатации.
ВНИМАНИЕ!
Важные меры предосторожности и инструкции, содержащиеся в данном руководстве, не включают
всех возможных режимов и ситуаций, которые могут встречаться. Необходимо понимать, что здравый смысл, осторожность и тщательность являются
факторами, которые невозможно «встроить» ни в
один продукт.
ВНИМАНИЕ!
Эти факторы должен учитывать человек, который
заинтересован в надлежащей эксплуатации устройства. Изготовитель не несет ответственности в случае повреждения прибора или его отдельных частей
во время транспортировки, в результате неправильной установки, в результате колебаний напряжения,
а также в случае, если какая-либо часть прибора
была изменена или модифицирована.
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
При использовании тепловентилятора, необходимо соблюдать ряд мер
предосторожности. Неправильная эксплуатация в силу игнорирования
мер предосторожности может привести к причинению вреда здоровью
пользователя и других людей, а также нанесения ущерба их имуществу.
1. Прочитайте все инструкции перед использованием данного прибора.
2. Данный прибор при работе нагревается до очень высокой температуры. Чтобы избежать ожогов, не прикасайтесь руками и другими частями
тела к горячим поверхностям прибора. Располагайте прибор на расстоянии не менее 1м от мебели, подушек, постельных принадлежностей,
бумаги, одежды, штор и других горючих предметов и материалов. Дайте
прибору остыть, прежде чем перемещать его. Для перемещения прибора
используйте встроенную ручку.
3. Прибор должен располагаться вдали от легковоспламеняющихся и
легкодеформируемых объектов.
4. ВНИМАНИЕ! Во избежание перегрева тепловентилятор не накрывать.
Не сушите на нём одежду и любые другие ткани и материалы. Это может
привести к его перегреву, выходу из строя или причинить значительный
ущерб Вам и/или вашему имуществу.
ВНИМАНИЕ!
Производитель рассматривает данный вид поломки,
как негарантийный случай.
2
www.timberk.com • тепловая пушка
5. Прибор всегда должен находиться под наблюдением, особенно если
неподалеку от прибора находятся дети. Внимательно следите за тем, чтобы дети не прикасались к прибору.
6. Никогда не подключайте прибор к электросети, если его поверхность
влажная (мокрая).
7. Никогда не используйте прибор в ситуации, когда он может соприкасаться с водой.
8.Когда прибор включен и работает, не касайтесь его поверхности и поверхности блока управления мокрыми руками и любыми частями тела.
9. Не включайте прибор, в случае если его сетевой шнур или вилка имеют повреждения, а также после сбоев в работе, падения или какого-либо
повреждения прибора.
10. Ремонт прибора должен производиться только квалифицированными специалистами в авторизованных сервисных центрах производителя.
Никогда не пытайтесь производить ремонт прибора самостоятельно. Это
может причинить вред вашему здоровью и повлиять на гарантийное обслуживание прибора.
11. Не используйте прибор на открытых пространствах вне помещения.
12. Запрещено устанавливать работающий прибор на поверхностях, загрязнённых пылью, ворсом, шерстью и т. п., а также на ковровых покрытиях.
13. Данный прибор не предназначен для использования в ванных комнатах, прачечных или других аналогичных влажных помещениях. Ни в коем
случае не размещайте прибор в таких местах, где он может упасть в ванну или другую емкость с водой.
14. ВНИМАНИЕ! Не устанавливайте и не используйте прибор в непосредственной близости от ванных комнат, душевых или плавательных бассейнов, а также в тех местах, где есть вероятность попадания струй и капель
воды на его поверхность.
15.Для предотвращения риска поражения электрическим током не погружайте прибор, а также его сетевой шнур и вилку в воду или другую
жидкость.
16. Не прокладывайте сетевой шнур прибора под ковровыми покрытиями и не прижимайте его предметами мебели. Прокладывайте сетевой
шнур так, чтобы об него невозможно было споткнуться.
17. Не просовывайте пальцы и исключите попадание посторонних предметов в какие-либо вентиляционные, воздухозаборные или выходные отверстия, так как это может привести к поражению электрическим током
или повреждению прибора.
18.Для предотвращения возможного пожара не загораживайте ничем
воздухозаборные и выходные отверстия прибора. Используйте прибор
только на ровной сухой поверхности. Не вешайте и не сушите вещи на
приборе!
19.Прибор содержит внутри горячие и искрящие компоненты. Не используйте прибор в местах использования или хранения бензина, краски или
других легковоспламеняющихся жидкостей.
20. Используйте данный прибор только так, как описано в данном руководстве. Любое другое использование, не рекомендуемое изготовителем, может привести к пожару, поражению электрическим током или
травмированию людей.
21. Ни в коем случае не выполняйте очистку прибора, когда он подключён к электросети. Не погружайте прибор в воду. Никогда не тяните за
сетевой шнур.
22. При выключении прибора необходимо сначала отключить нагревательные элементы, оставив включенным работающий вентилятор минимум на 3 минуты. И только после этого полностью отключить прибор от
электрической сети.
23. Для нормальной работы прибора уровень напряжения в электросети должен быть достаточен, а ее технические параметры должны быть в
строгом соответствии с техническими параметрами, указанными на корпусе прибора (также см. стр. 4). При необходимости выясните характеристики своей сети у поставщика электроэнергии.
24. Запрещено эксплуатировать прибор, в электрической сети без заземляющего контура.
25. Запрещено эксплуатировать прибор в наклонном положении.
26. Запрещено устанавливать прибор непосредственно под электрической розеткой или под проведенным сетевым шнуром, когда выходящие
тепловые потоки попадают на них. Это может привести к их перегреву,
что создаст аварийную ситуацию.
27. Запрещено эксплуатировать обогреватель в помещениях с относительной влажностью более 93%, со взрывоопасной средой и с химически активной средой, разрушающей металлы и изоляцию.
28. Прибор не предназначен для использования лицами (включая детей)
с ограниченными физическими, сенсорными или умственными возможностями, обладающими недостаточным опытом и знаниями, если они не
находятся под наблюдением и не получили инструкций по использованию
устройства от лица, ответственного за их безопасность. Необходимо следить, чтобы дети не играли с прибором.
www.timberk.com • тепловая пушка
3
3. РАБОЧИЕ ХАРАКТЕРИСТИКИ
Модель TIH Q2 3M
Наименование Eд. Изм TIH Q2 3M
Параметры электропитания В/Гц 220~/50
Номинальная сила тока А 13,7
Номинальная потребляемая мощность Вт 3000
Потребляемая мощность по режимам Вт 1500/3000
Производительность тепловентилятора
Увеличение температуры воздуха
на выходе
Степень защиты - IP20
Габаритные размеры мм 345x290x425
Вес нетто кг 6
м3/час
0
С 36
Модели TIH Q2 6M, TIH Q2 9M, TIH Q2 12M, TIH Q2 15M, TIH Q2 18M, Q2 24M, Q2 30M
Наимено-
Eд.
вание
Изм.
TIH Q2 6M TIH Q2 9M TIH Q2 12M TIH Q2 15M TIH Q2 18M TIH Q2 24M TIH Q2 30M
Параметры
электропи-
В/Гц 380~/50 380~/50 380~/50 380~50 380~/50 380~/50 380~/50
тания
Номинальная
Номинальная
потребляемая
мощность
Потребляемая
мощность по
Производи-
тепловенти-
Увеличение
температуры
на выходе
Габаритные
А 9.1 22,7 36,5 45,6 27.3 36,5 45.6
сила тока
Вт 6000 9000 12000 15000 18000 24000 30000
Вт 0/3000/6000 0/4500/9000 0/6000/12000 0/7500/15000 0/9000/18000 0/12000/2400 0/15000/3000
режимам
м3/
тельность
лятора
воздуха
Степень
защиты
размеры
Вес нетто кг 11.6 12 20.5 20.5 20.5 22.5 23
830 830 1150 1150 1150 1900 1900
час
0
С 25 36 33 42 49 31 47
- IP20 IP20 IP20 IP20 IP20 IP20 IP20
мм 410x370x510 410x370x510 590x430x580 590x430x580 590x430x580 590x430x580 590x430x580
Артикул
310
Более подробное описание технических параметров и характеристик смотрите на сайте www.timberk.com или спрашивайте у официальных дилеров
TIMBERK.
ВНИМАНИЕ!
Производитель оставляет за собой право для разных
партий поставок без предварительного уведомления
изменять комплектующие части изделия (включая
заливаемые \ засыпаемые составляющие), не влияя
при этом на основные технические параметры изделия или улучшая их, а также не нарушая изменениями принятые на территории страны производства \
транзита \ реализации стандарты качества и нормы
законодательства.
Это может повлечь за собой изменение веса и габаритов изделия, но не более чем на +\- 5-20% (могут
отличаться для разного вида изделий).
4. УЛОВИЯ ЭКСПЛУАТАЦИИ
Тепловентилятор предназначен для эксплуатации в районах с умеренным
и холодным климатом в помещениях с температурой от -20 °С до +40 °С
и относительной влажностью воздуха до 80% (при температуре +25 °С) в
условиях исключающих попадание на него капель, брызг, а также атмосферных осадков (климатическое исполнение УХЛ 3.1 по ГОСТ15150-69).
4
www.timberk.com • тепловая пушка
5. ОПИСАНИЕ ТЕПЛОВЕНТИЛЯТОРА
1. Подставка-ручка
2. Панель управления
3. Корпус
4. Лицевая защитная решетка
5. Задняя защитная решетка
6. Кнопка RESET (кроме модели TIH Q2 3M)
2
4
Рис. 1
Комплект поставки
1. Тепловентилятор -1 шт.
2. Руководство по эксплуатации -1 шт.
3.. Гарантийный талон -1 шт.
4. Упаковка -1 шт.
ПРИМЕЧАНИЕ:
Для улучшения качества продукции, конструкция
и технические характеристики тепловентилятора,
а также его комплектация могут быть изменены
производителем без предварительного уведомления.
6. УСТАНОВКА
Подключение к электрической сети
1
6
3
5
1. Перед подключением тепловентилятора к электрической сети,
убедитесь, что параметры электросети в месте подключения соответствуют параметрам, указанным на маркировочной табличке с техническими данными прибора.
2. Работы по подключению тепловентилятора к электрической сети
должны производить только квалифицированные специалисты в соответствии с установленными «Правилами устройства электроустановок» и «Правилами техники безопасности при эксплуатации электроустановок работающих при напряжении до 1000~В».
3. Перед подключением тепловентилятора, убедитесь в том, что тепловентилятор заземлен надлежащим образом. Правильное заземление важно для минимизации ударов током и опасности возгорания.
4. Тепловентилятор рассчитан на подключение к электрической сети
переменного тока с трёхфазным напряжением 380В (допустимые колебания напряжения от 342~В до 418~В) и контуром заземления.
Модель TIH Q2 3M
1.Тепловентилятор рассчитан на подключение к электрической сети
переменного тока с однофазным напряжением 220~В (допустимые
колебания напряжения от 198~В до 242~В) и контуром заземления.
www.timberk.com • тепловая пушка
5
2.Для подключения к электрической сети тепловентилятор комплектуется сетевым шнуром с вилкой.
3.Для подключения тепловентилятора к электрической сети вставьте
вилку сетевого шнура тепловентилятора в розетку с заземляющим
проводом.
Модели TIH Q2 6M, TIH Q2 9M, TIH Q2 12M, TIH Q2 15M, TIH Q2 18M
1. Для подключения к электрической сети тепловентилятор комплектуется сетевой вилкой, установленной на корпусе прибора и ответной
сетевой розеткой. Схема расположения контактов на вилке указана
на рис. 2.
2. Для подключения тепловентилятора к электрической сети подключите сетевую розетку с помощью электрического провода (в
комплект поставки не входит) к стационарной электрической сети по
схеме, указанной на рис. 3, после чего подсоедините сетевую розетку
к сетевой вилке прибора.
3. Для моделей TIH Q2 6M, TIH Q2 9M электрический провод, подводимый к розетке от щита питания должен иметь сечение жилы не
менее 1,5 мм2 (для медного провода), для моделей TIH Q2 12M, TIH Q2
15M не менее 2,5 мм2 (для медного провода), для модели TIH Q2 18M
не менее 4 мм2 (для медного провода).
4. Для защиты электропроводки от перегрузок в щите питания должен быть установлен трёхфазный автоматический выключатель, рассчитанный на номинальный ток 16А для моделей TIH Q2 6M, TIH Q2
9M, 25А для моделей TIH Q2 12M, TIH Q2 15M, 32А для модели TIH
Q2 18M.
Рис. 3
Модели TIH Q2 24M, TIH Q2 30M
1.Тепловентилятор должен подключаться к стационарной электросети пятижильным кабелем с сечением медной жилы не менее 6,0 мм2
для модели TIH Q2 24M и не менее 10 мм2 для модели TIH Q2 30M.
2.Для подключения тепловентилятора к стационарной сети необходимо:
-Снять верхнюю крышку тепловентилятора;
-Подключить силовой кабель к клеммной колодке тепловентилятора
и заземлить согласно маркировке на панели;
- Затянув гайку кабельного ввода, жёстко зафиксировать кабель;
- Установить верхнюю крышку тепловентилятора;
- Подключить силовой кабель к щиту питания.
7. УПРАВЛЕНИЕ ЭЛЕКТРИЧЕСКОЙ
ТЕПЛОВОЙ ПУШКОЙ
Панель управления (рис. 4)
6
Рис. 2
Рис. 4
www.timberk.com • тепловая пушка
