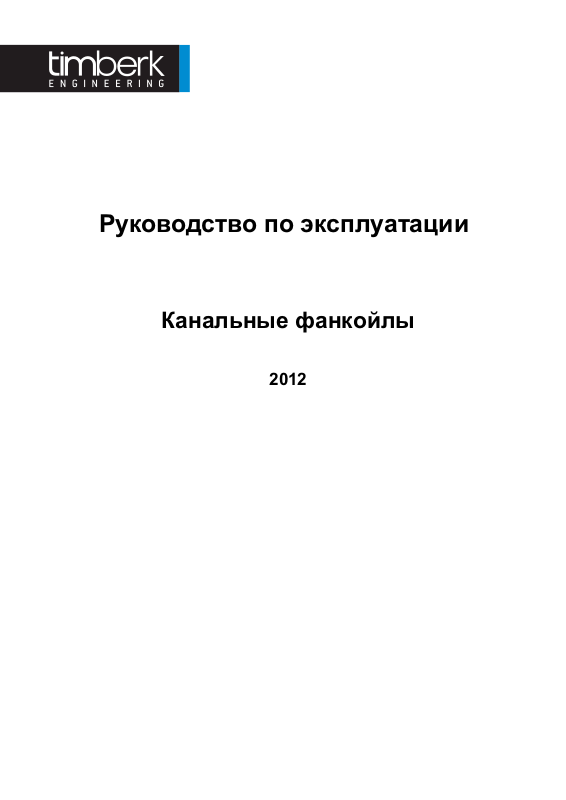

Руководство по эксплуатации
Канальные фанкойлы
2012
содержание
Часть 1 Введение ....................................................................................................................... 1
Часть 2 Расшифровка обозначения ....................................................................................... 1
Часть 3 Обозначение (аббревиатура) моделей..................................................................... 2
Часть 4 Внешний вид………………............................................................................................. 3
Часть 5 Конструктивные особенности.................................................................................... 3
Часть 6 Технические характеристики....................................................................................... 4
Часть 7 Габариты ....................................................................................................................... 6
Часть 8 Схема подключения ................................................................ .................................... 7
.
Часть 9 Монтаж .......................................................................................................................... 8
Часть 10
Фанкойлы в разобранном виде…………………………………………….…….…..…11
1. Введение
Фанкойл представляет собой блок кондиционирования воздуха, объединяющий в едином
корпусе вентилятор и теплообменник. Фанкойл с системой подачи свежего воздуха
является важнейшим компонентом систем центрального кондиционирования. Фанкойлы
бывают самыми разнообразными: вертикальными, горизонтальными, канальными,
кассетными, корпусными, и т.д
Фанкойлы производства «Timberk» разработаны и изготовлены из оцинкованной стали на базе
передовых технологий. Малогабаритный размер и толщина агрегата дают ряд преимуществ,
таких как внешний вид, экономия пространства, легкость монтажа. Главным преимуществом
фанкойлов Timberk является значительное сокращение разницы температур на выходе для
создания наиболее комфортных условий в помещении, и сохранение значения
холодопроизводительности. Применение высококачественных материалов и современных
технологий обеспечивают низкий уровень шума агрегата. Фанкойлы применяются в
магазинах, торговых и офисных центрах, гостиницах, аэропортах и т.д.
1
3. Обозначение моделей
№ Модели Тип Электропитание
1
2
3
4
5
6
7
CW1 TIM 200 DT2
CW1 TIM 300 DT2
CW1 TIM 400 DT2
CW1 TIM 500 DT2
CW1 TIM 600 DT2
CW1 TIM 800 DT2
CW1 TIM 1000 DT2
канальные фанкойлы с
трехрядным теплообменником
220-240В~,1ф, 50Гц
2
Внешний вид
4.
5. Конструктивные особенности
●Компактные, средненапорные фанкойлы для скрытой установки.
●Высокая производительность в режимах охлаждения/нагрева, высокая эффективность и
энергосбережение.
●Быстрая настройка комнатной температуры.
●Малошумный вентилятор приводится в действие однофазным 3-х скоростным
конденсаторным двигателем.
●Возможность установки выходного воздушного патрубка по усмотрению заказчика.
●Изготовлен из коррозиестойкой оцинкованной стали с электростатическим покрытием.
●Оцинкованный стальной дренажный поддон оснащен теплоизоляцией, предотвращающей
запотевание и коррозию.
3
Технические характеристики
6.
CW1TIM 300DT2
CW1TIM 400DT2
CW1TIM 500DT2
Производительность
Модель
Высокая скорость
Средняя скорость 285 420 580 700
CW1TIM 200DT2
340 510 680 850
м³/ч
Низкая скорость 210 320 420 520
Мощность
охлаждения
Высокая скорость Вт 2130 3260 4170 4840
Мощность нагрева Высокая скорость Вт 3480 5320 6810 7910
Центробежные вентиляторы двустороннего всасывания с
вперед загнутыми лопатками
Секция вентилятора
Тип вентиляторов
Количество вентиляторов 1 2 2 2
Статическое давление Па 12 12 12 12
Тип электродвигателя Имеет 3 скорости с низким уровнем шума
Количество 1
Электродвигатель
Энергопотребление 220В~240В,1,50Гц
Потребляемая
мощность
Вт 34 39 60 75
Тип теплообменника С медными трубами и алюминиевым оребрением
Теплообменник
Число рядов 3
Рабочее давление 1,6 мПа
Трубопровод
Диаметр трубы на
входе
Диаметр трубы на
выходе
Диаметр дренажной
трубы
мм RC3/4” резьба клапана на входе
мм RC3/4” резьба клапана на выходе
мм ZG3/4” резьба внешнего клапана
Скорость потока воды Л/мин 6,1 9,3 12 13,9
Давление воды кПа 14 20 22 24
Размеры оборудования мм 770x472x240 827x472x240 927x472x240 927x472x240
Размеры в упаковке мм 790x500x265 865x500x265 940x500x265 940x500x265
Вес нетто кг 13 15 17 17
Вес брутто кг 15 17 20 20
Примечание:
1. Технические данные приведены при1 2 Па статического давления.
2. Режим охлаждения: температура окружающего воздуха 27ºС/19,5ºС (по сухому/мокрому термометру), температурав оды на входе/выходе 7/12ºС .
3. Режим нагрева: температура воздуха 20ºС, температура горячей воды на входе 70ºС
4. Уровень шума проверен в безэховом помещении.
4
Технические характеристики
Производительность
Модель
Высокая скорость
Средняя скорость 840 1150 1000
м³/ч
CW1TIM 600DT2
1020 1360 1700
CW1TIM 800DT2
CW1TIM 1000DT2
Низкая скорость 620 840 1400
Мощность
охлаждения
Высокая скорость Вт 5810 7920 9070
Мощность нагрева Высокая скорость Вт 9980 13590 16020
Центробежные вентиляторы двустороннего всасывания с
вперед загнутыми лопатками
Секция вентилятора
Тип вентиляторов
Количество вентиляторов 2 4 4
Статическое давление Па 30 30 30
Тип электродвигателя Имеет 3 скорости с низким уровнем шума
Количество 1 2
Электродвигатель
Энергопотребление 220В~240В,1,50Гц
Потребляемая
мощность
Вт 95 134 152
Тип теплообменника С медными трубами и алюминиевым оребрением
Теплообменник
Число рядов 3
Рабочее давление 1,6 мПа
Трубопровод
Диаметр трубы на
входе
Диаметр трубы на
выходе
Диаметр дренажной
трубы
мм RC3/4” резьба клапана на входе
мм RC3/4” резьба клапана на выходе
мм ZG3/4” резьба внешнего клапана
Скорость потока воды Л/мин 16,7 22,7 26
Давление воды кПа 34 34 40
Размеры оборудования мм 1140х472х240 1140х472х240 1140х472х240
Размеры в упаковке мм 1155х500х265 1155х500х266 1155х500х267
Вес нетто кг 20 27 31
Вес брутто кг 23 31 35
Примечание:
1. Технические данные приведены при 0 Па статического давления.
2. Режим охлаждения: температура окружающего воздуха 27ºС/19,5ºС (по сухому/мокрому термометру), температура воды на входе/выходе 7/12ºС.
3. Режим нагрева: температура воздуха 20ºС, температура горячей воды на входе 70ºС
4. Уровень шума проверен в безэховом помещении.
5
7. Габариты
Канальный тип
Габариты
A
В
С
D
E
CW1TIM 200DT2
547 647 747 967 1267 1372
517 617 717 937 1237 1342
513 613 713 933 1233 1338
485 585 685 905 1205 1310
770 825 927 1140 1440 1546
CW1TIM 300DT2
CW1TIM 400DT2
CW1TIM 500DT2
CW1TIM 600DT2
CW1TIM 800DT2
CW1TIM 1000DT2
6
8. Схема подключения
CW1 TIM 200/300/400/500/600 DT2
CW1 TIM 800/1000 DT2
7
9. Монтаж
9.1 Место установки
Необходимо достаточное пространство для монтажа и проведения технического обслуживания.
Потолок должен быть горизонтальным и выдерживать вес агрегата.
Входные и выходные патрубки воздуха не должны быть заблокированы, влияние наружного воздуха
должно быть минимальным.
Воздушный поток должен проходить через все помещение.
Соединительный и дренажный трубопроводы должны легко сниматься.
Агрегат не должен подвергаться прямому воздействию нагревателя.
Внимание:
Установка в следующих местах может привести к неисправной работе агрегата. (Если этого нельзя
избежать, проконсультируйтесь с Вашим региональным дилером).
1. В месте установки имеется парафин.
2. Окружающий воздух содержит соль (около побережья)
3. В воздухе (около горячего источника) содержится едкий газ (например, сульфид)
4. Высокие перепады напряжения (на заводах)
9.2 Установка внутреннего блока
Пожалуйста, сверьтесь со следующими рисунками.
Рекомендуется при установке агрегат использовать Ø10 резьбовых шпилек
В зависимости от конструкции потолка процедура установки агрегата различается, в случае
возникновения сложностей проконсультируйтесь со строительными рабочими.
После установки корпуса рекомендуется осуществить потолочный монтаж трубопроводов и
электроподсоединений. При выборе места монтажа необходимо определить направление прокладки
трубопровода.
На рисунках показана установка резьбовых шпилек.
8
Подвешивание агрегата .
Для поднятия агрегата используйте блок
1
2.Необходима ровная горизонтальная установка внутреннего блока. При нарушении
горизонтальности может возникнуть утечка воды.
Подключение трубопровода
1. Отверстие для выпуска воды оснащено воздуховыпускным клапаном; с обратной стороны
всасывающий клапан.
2. При подсоединении трубопровода крутящий момент должен быть в диапазоне 6180
~7540Н*см(630~770 кгф*см)
3. Установите соединительный трубопровод на нужную позицию, закрутите гайки рукой, затем
затяните их с помощью гаечного ключа (рис.6)
Рис. 6
9
9.3 Подключение дренажного трубопровода
1. Монтаж дренажного трубопровода внутреннего блока. Выходной патрубок имеет PTI резьбу, при
подсоединении ПВХ-трубок, используйте уплотнительный материал и крепление.
Внимание:
Дренажный трубопровод, место соединения с внутренним блоком имеет теплоизоляцию во
избежание образования конденсации. Необходимо убедиться в отсутствии утечек.
Если уклон дренажного трубопровода более 1/100, то он должен быть без изгибов. Общая длина
дренажного трубопровода не должна превышать 20м, при превышении этого значения необходимы
подпорки для предотвращения изгибов.
На рисунках представлены рекомендации по правильной установке трубопровода:
2. Испытание дренажного трубопровода:
Убедитесь в беспрепятственном доступе к дренажному трубопроводу. В новых зданиях
рекомендуется провести испытание трубопровода перед осуществлением облицовки потолка.
.
9.4 Электроподключение.
Параметры сети электропитания и управления.
Модель
канального
фанкойла
Модели без
дополнительного
электрического
нагревателя
Модели с
дополнительным
электрическим
нагревателем
Название
кабеля
Главный силовой
кабель
Кабель
управления
Главный силовой
кабель
Кабель
управления
Кабель
управления
Количество
кабеля
1
1
1
1
1
Характеристики Примечание
RVV-300/500
5x1.0 мм²
RVV-300/500
2x0.75 мм²
RVV-300/500
3x3.3 мм²
RVV-300/500
3x2.5 мм²
RVV-300/500
5x1.5 мм²
Доп. опция, поставляется
отдельно
Доп. опция, поставляется
отдельно
Доп. опция, поставляется
отдельно
Доп. опция, поставляется
отдельно
Доп. опция, поставляется
отдельно
10
Трехмерное изображение канальных
фанкойлов CW1 TIM 200 DT2
№
Центробежный вентилятор 1 ф157х200, ф 12
1
Двигатель вентилятора 1 220B-240B/50Гц
2
Гайка 4 M6
3
Панель вентилятора 1 Оцинкованная сталь
4
Теплообменник 1
5
Крышка теплообменника 1 Оцинкованная сталь
6
Торцевая панель 2 Оцинкованная сталь
7
Опора теплообменника 1 Оцинкованная сталь
8
Верхняя панель охладителя 1 Оцинкованная сталь
9
Дренажный поддон 1
10
Выходной фланец 1
11
Электронная плата 1
12
Клемма 1
13
Крышка клемной коробки 1
14
Обозначение Кол-во Характеристики
11
Трехмерное изображение канальных фанкойлов
CW1 TIM 300/400/500/600 DT2
№
Центробежный вентилятор 1 ф157х200, ф 12
1
Двигатель вентилятора 1 220B-240B/50Гц
2
Гайка 4 M6
3
Панель вентилятора 1 Оцинкованная сталь
4
Теплообменник 1
5
Крышка теплообменника 1 Оцинкованная сталь
6
Торцевая панель 2 Оцинкованная сталь
7
Опора теплообменника 1 Оцинкованная сталь
8
Верхняя панель охладителя 1 Оцинкованная сталь
9
Дренажный поддон 1
10
Выходной фланец 1
11
Электронная плата 1
12
Клемма 1
13
Крышка клемной коробки 1
14
Обозначение Кол-во Характеристики
12
Трехмерное изображение канальных
фанкойлов CW1 TIM 800/1000 DT2
№
Центробежный вентилятор 2 ф157х200, ф 12
1
Двигатель вентилятора 1 220B-240B/50Гц
2
Гайка 4 M6
3
Панель вентилятора 1 Оцинкованная сталь
4
Теплообменник 1
5
Крышка теплообменника 1 Оцинкованная сталь
6
Торцевая панель 2 Оцинкованная сталь
7
Опора теплообменника 1 Оцинкованная сталь
8
Верхняя панель охладителя 1 Оцинкованная сталь
9
Дренажный поддон 1
10
Выходной фланец 1
11
Электронная плата 1
12
Клемма 1
13
Крышка клемной коробки 1
14
Обозначение Кол-во Характеристики
13
Loading...
