Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Telefon: +49 2333-75989
info@tietzsch.de
www.tietzsch.de
TT1_BA_12-2018
Bedienungsanleitung
User Instructions
MultiSafe TT 1
Teleskop-Spannungsprüfer
Telescope Voltage Tester
Symbole auf dem Gerät
Achtung! Bedienungsanleitung beachten!
EG-Konformitätskennzeichnung
Gerät zum Arbeiten unter Spannung
Dieses Gerät
muss gemäß den geltenden Richtlinien und
Gesetzen (für Europa:
WEEE 2012/19/EU) fachgerecht
entsorgt werden.
Bei Fragen zur Altgeräte-Rücknahme
wenden Sie sich
bitte an service@tietzsch.de
1. Prüfelektrode
2. Arretierung für Auszug
3. Typenschild
4. Begrenzungsscheibe
5. Handhabe
6. Anzeigeteil
7. Erdleitung mit
Kontaktmagnet,
Schienenfußklemme
oder Universalklemme
2
rote -LED für Spannung
grüne LED für Test und
Spannungsfreiheit
Display (LCD)
Frequenz / DC
Spannungswert
360° LED Anzeige rot / grün
1
5
3
7
2
6
5
4
3
Typenübersicht
Den MultiSafe TT 1 gibt es in vier Baugrößen und mit verschiedenen Erdungsanschlüssen.
Erdanschluss
TT 1[Baugröße]-MA
Kontaktmagnet zur Verbindung mit geerdeter
Fahrschiene.
Zugfest 120 Nm.
TT 1[Baugröße]-SK
Schienenfußklemme zur Verbindung mit geerdeter
Fahrschiene.
Zugfest > 200 Nm.
TT 1[Baugröße]-UK
Universalklemme zur Verbindung mit geerdetem
Kugelfestpunkt, Erdungsspieß oder Erdungsschiene.
Zugfest > 200 Nm.
S
Transportlänge 1,30 m
Prüfhöhe 6 m
M L
XL
Baugröße
Transportlänge 1,61 m
Prüfhöhe 6 m
Transportlänge 1,61 m
Prüfhöhe 8 m
Transportlänge 2,10 m
Prüfhöhe 10 m
1. Anwendung
Der MultiSafe TT 1 ist ein zweipoliger Teleskop-Spannungsprüfer für Spannungen bis
1000 V AC / 1500 DC. Er ist geeignet, um die Spannung an nicht isolierten Oberleitungen (Fahrdraht) oder
unisolierten Stromschienen gegen Erde (Schiene) schnell und sicher festzustellen.
Der TT 1 ist zur Verwendung für Innenraumanlagen und Außenanlagen zugelassen.
Die Spannung wird durch rote LED signalisiert und der Wert digital auf dem LCD angezeigt.
Mit dem Eigentest wird die Funktion des Prüfers und die Erdverbindung vor Ort einfach und schnell überprüft.
Bereitschaft und nicht vorhandene Spannung wird durch grüne LED angezeigt.
1.1 Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt.
Hierzu sind besonders die Sicherheitshinweise und die technischen Daten mit den Umgebungsbedingungen
zu beachten.
Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen.
Diese führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche.
2. Sicherheitshinweise
Um den sicherheitstechnisch einwandfreien Zustand zu erhalten und die gefahrlose Anwendung
sicherzustellen, ist es unerlässlich, dass Sie vor dem Einsatz Ihres Gerätes diese Bedienungsanleitung
vollständig lesen und diese in allen Punkten befolgen, sonst besteht Lebensgefahr!
Bitte beachten Sie folgende Sicherheitsvorkehrungen:
Die Spannungsangaben auf dem MultiSafe TT 1 sind Nennwerte. Der Spannungsprüfer darf
nur in Anlagen mit dem angegebenen Nennspannungsbereich benutzt werden.
Eine einwandfreie Anzeige ist nur im Temperaturbereich von - 15° C bis + 55° C sichergestellt.
Gerät nur an der Handhabe unterhalb der Begrenzungsscheibe anfassen.
Nur die Prüfspitze darf an spannungsführende Anlagenteile gebracht werden, mit allen anderen Teilen des
Spannungsprüfers muss ein möglichst großer Abstand gehalten werden.
Der Kontaktmagnet, die Schienenfußklemme oder die Universalklemme muss fest mit Erdpotential
verbunden sein (z.B. Fahrschiene).
Die Erdleitung darf dabei keine unter Spannung stehenden Anlagenteile kreuzen.
Die maximal zulässige Einschaltdauer des MultiSafe TT 1 beträgt 15 Minuten.
Nur sachkundige Personen dürfen Arbeiten mit diesem Produkt duchführen. Der Benutzer muss
mit den Gefahren der Spannungsmessung und den Einhaltungen der Vorsichtsmassnahmen und
dem ordnungsgemäßen Gebrauch des Spannungsprüfers vertraut sein.
Arbeiten dürfen nur mit entsprechender Schutzausrüstung durchgeführt werden.
Beachten Sie die Mindestabstände zu anderen unter Spannung stehenden oder geerdeten
Anlagenteilen und verwenden Sie persönliche Schutzausrüstung gemäß den landesspezifischen
Unfallverhütungsvorschriften (in Deutschland: DGUV V3 oder EN 50110-1).
Vor Verwendung des Prüfers ist das Gehäuse, das Teleskoprohr und die Erdleitung auf
Beschädigungen zu überprüfen. Wenn Beschädigungen zu erkennen sind, darf der Prüfer nicht
mehr verwendet werden. Bei starker Verschmutzungen ist der Prüfer vor der Verwendung zu
säubern.
Spannungsprüfer müssen kurz vor dem Einsatz und möglichst auch danach auf Funktion geprüft werden.
Überprüfen Sie das Gerät mittels dem Eigentest / Funktionstest.
Fällt hierbei die Anzeige eines oder mehrerer Systeme aus, darf das Gerät nicht mehr verwendet werden.
Die rote LED dient nur als Warnung vor gefährlichen Spannungen und nicht als Messwert.
Dieser Spannungsprüfer kann durch die relativ hohe Impedanz bei vorhandenen Störspannungen
die eindeutige Anzeige „Spannung nicht vorhanden“ nicht ermöglichen.
Wenn die Anzeige „Spannung vorhanden“ bei einem Teil erscheint, der als von der Anlage
getrennt gilt, wird empfohlen die Störspannung und den Zustand „Betriebsspannung nicht
vorhanden“ zu überprüfen und erst anschließend zu Erden.
Das Batteriefach muss vor Verwendung geschlossen und die Anzeigeeinheit auf dem Teleskoprohr
montiert sein.
Unbefugte dürfen den Spannungsprüfer nicht zerlegen.
Die Lagerung des Spannungsprüfers muss in trockener und sauberer Umgebung erfolgen.
4
5
3. Inbetriebnahme
3.1 Allgemeine Hinweise
Einschalten: Das Gerät muss durch den Taster eingeschaltet und der Eigentest (siehe 3.4) durchgeführt
werden. Der TT 1 schaltet sich zur Sicherheit bei Spannung > 200 V AC / DC automatisch ein.
Ausschalten: Taster drücken bis „oFF“ erscheint. Das Gerät schaltet sich nach 180 s nach dem Eigentest
automatisch aus, wenn keine Spannung anliegt.
Die Displaybeleuchtung schaltet sich nach ca. 5 s aus, wenn keine Spannung anliegt.
3.2 Batterie
In Ihr Gerät sind bereits 6 x AA Batterien nach IEC LR6 (Alkali-Mangan) oder IEC FR6 (Lithium) eingesetzt.
Der Batteriezustand wird durch das Batteriesymbol auf dem Display angezeigt (siehe Abschnitt 5).
Blinkt das leere Batteriesymbol auf der Anzeige, ist die Batterie vor weiterer Anwendung zu wechseln.

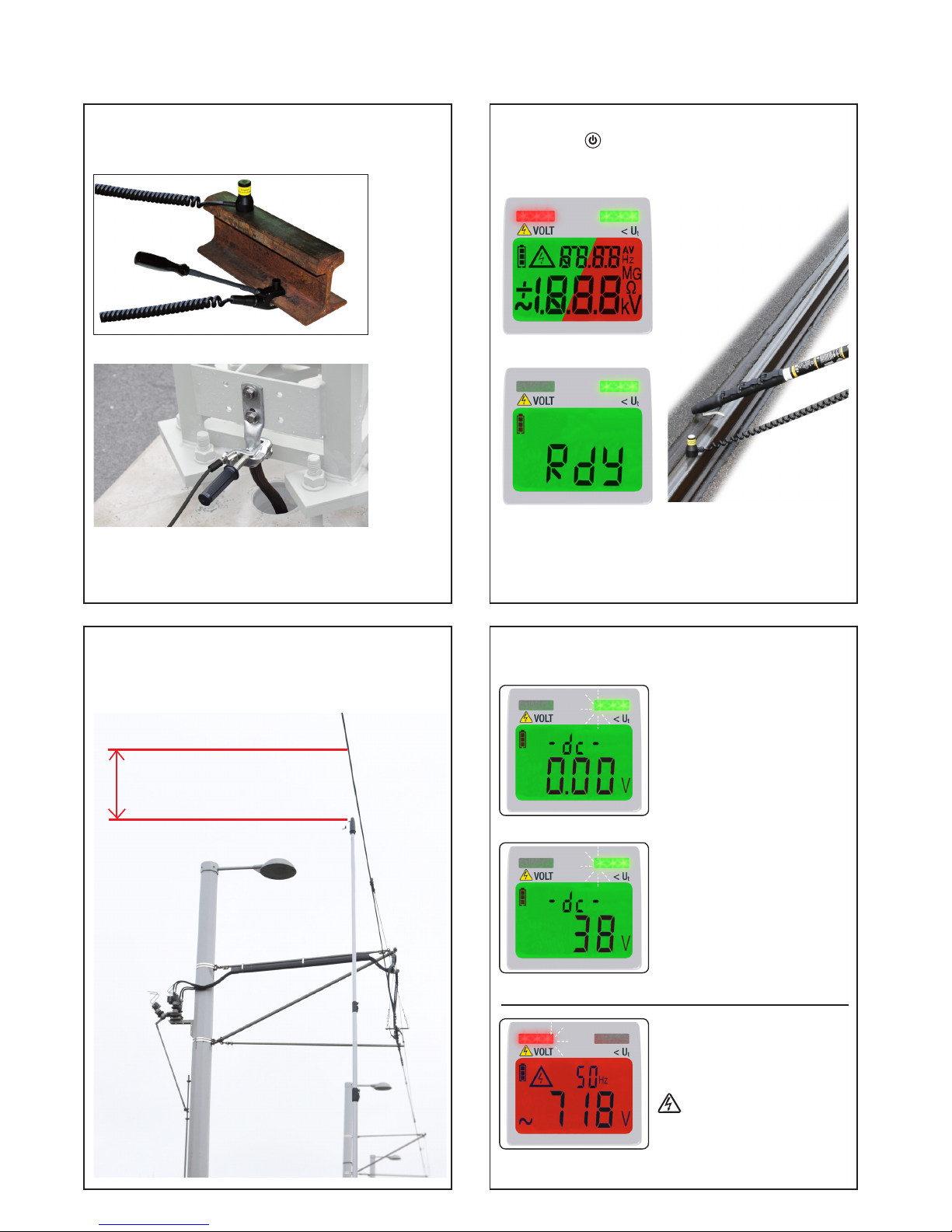

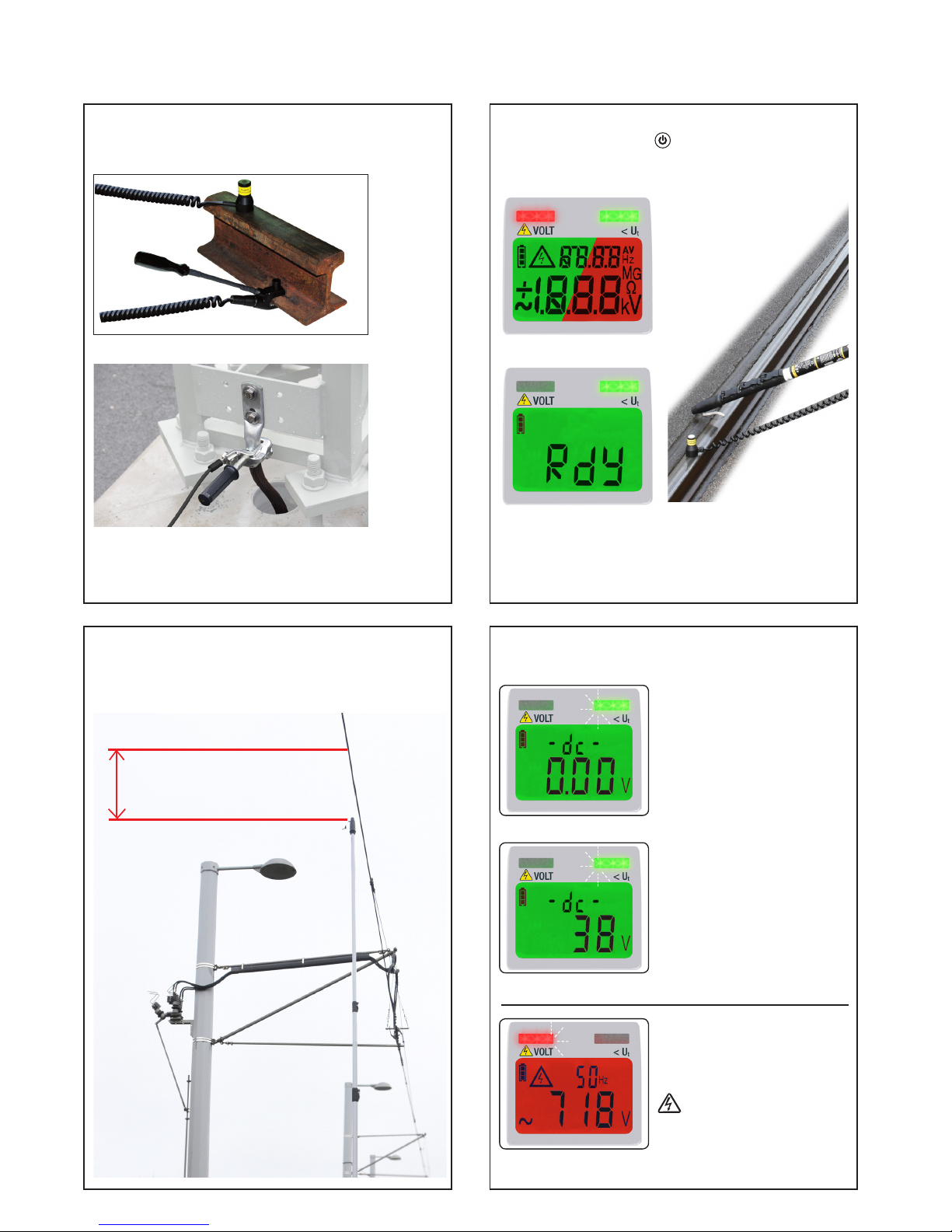

3.3 Kontakt zur Erde herstellen
Die Kontaktäche muss sauber und frei von grobem Rost sein.
Setzen Sie den Kontaktmagnet auf die blanke Fahrschiene oder klemmen Sie die Schienenfußklemme
fest an die Fahrschiene an oder schrauben Sie die Universalklemme fest an Erdpotential.
3.4 Prüfen von Anzeige und Funktion (Eigentest)
Nach EN 50110-1 (VDE 0105-1) müssen Spannungsprüfer mindestens unmittelbar vor und nach Möglichkeit
auch nach dem Gebrauch auf einwandfreie Funktion überprüft werden.
Schritt 1 - Test der Anzeige
Für den Eigentest muss das Gerät ausgeschaltet sein. Drücken Sie den Taster und
halten Sie diesen gedrückt. Auf dem Display leuchten alle Segmente, die Hintergundbeleuchtung wechselt zwischen rot und grün.
Zusätzlich leuchten 2 LEDs und der Summer ertönt. Lassen Sie den Taster los, erscheint
in der Anzeige „TEST“.
Schritt 2 - Test des Prüfkreises und der Schutzwiderstände
Kontaktieren Sie mit der
Prüfelektrode die geerdete
Fahrschiene oder Erdpotential.
Wenn „Rdy“ angezeigt wird
und die grünen LEDs leuchten,
ist der TT 1 einsatzbereit und
der Kontakt zu Erde geprüft.
Hinweis: Falls der Funktionstest
nicht erfolgreich war, ist
folgendes zu überprüfen:
Prüfelektrode und Erdanschluss
mit Schiene / Erde verbunden?
Prüfelektrode fest aufgeschraubt
oder Batterie leer?
Funktionstest wiederholen!
Achtung!
Fällt bei der Eigenüberprüfung eine Anzeige auch nur teilweise aus oder wird keine Funktionsbereitschaft
„Rdy“ angezeigt, darf der Spannungsprüfer nicht verwendet werden!
Erdverbindung mit Kontaktmagnet oder Schienenfußklemme Erdverbindung mit Universalklemme
3.5 Teleskop auf Länge ausziehen
Den MultiSafe TT 1 mit dem Gummifuß auf den Boden stellen.
Die obersten beiden Rohre vollständig ausziehen und arretieren.
Hierzu die Arretierung lösen und nach
dem Ausziehen wieder verriegeln.
Hinweis:
Die Arretierung kann bei Bedarf an der
Schraube nachgestellt werden.
Bei längeren Versionen ist
seitliches Kippen hilfreich.
Die restlichen Rohre senkrecht auf
etwa 1 m unterhalb der Prüfhöhe
ausziehen und arretieren.
6
1 m
7
4. Spannung prüfen
Achtung!
Gerät bei der Prüfung nur unterhalb der Begrenzungsscheibe anfassen!
Magnet / Schienenfußklemme / Universalklemme können unter Spannung stehen,
wenn sie nicht mit Erde verbunden sind.
Halten Sie den Spannungsprüfer unterhalb der Begrenzungsscheibe und hängen Sie die Prüfelektrode in die
Oberleitung ein. Das Display sollte sich etwa in Augenhöhe gut sichtbar sein.
Sobald die Elektrode die Oberleitung kontaktiert, wird eine vorhandene Spannung signalisiert.
Hinweis: Induzierte Spannungen können auch ohne direkten Kontakt zum Fahrdraht angezeigt werden.
Erscheint die Meldung „ TEST Err“ auf der LCD, ist der Eigentest nicht erfolgreich durchgeführt oder vergessen
worden. Die Spannungsprüfung muss abgebrochen und zuerst der Eigentest durchgeführt werden.
Keine Betriebsspannung Betriebsspannung
Keine Spannung: Störspannung < Grenze Ut: Spannung ≥ Grenze Ut:
Achtung!
Bei Spannungen über 1000 V AC / 1500 V DC erscheint „OL“ ohne Zahlenwert und ein akustisches Signal.
In diesem Fall muss die Prüfung sofort abgebrochen werden!
U
t
= maximale Störspannung. Der Wert für
Ut ist auf dem Typenschild gekennzeichnet.
Hinweis: Auch bei abgeschalteten/geerdeten Fahrleitungen können Störspannungen bis ca. 300 V
angezeigt werden.
Der Spannungsprüfer ist mit einer stetigen Funktionsüberwachung ausgestattet. Wird während der Spannungsprüfung die Meldung „ - U - Err“ angezeigt, ist das Gerät defekt und darf nicht mehr verwendet werden!
Stetige Überwachung
Zur Sicherheit kann der TT 1 während der Arbeiten im Fahrdraht eingehängt bleiben.
Sollte eine Spannung > 200 V wiederkehren, schaltet sich der TT 1 automatisch ein und warnt durch seine
360°-LED Anzeige sowie durch akustische Signal.
Frequenzanzeige
In der oberen Displayzeile wird gleichzeitig zur Spannung die Netzfrequenz in Hz angezeigt.
Bei Gleichspannung wird „dc“ signalisiert.
Gleich-/Wechselspannung, Polarität
Die Art der Spannung wird durch die Symbole „~“ für AC und kein Vorzeichen oder „–“ für DC dargestellt.
Liegt Minus bei Gleichspannungen an der Prüfspitze mit Anzeigeteil an, so erscheint das „-“ Vorzeichen.
Liegt dort Plus an , so erscheint kein Vorzeichen vor dem angezeigten Wert.
Displaybeleuchtung grün, nach 5 s aus Displaybeleuchtung rot
grüne LED leuchtet
Displaybeleuchtung grün oder aus
Anzeige 000 V
rote LED leuchtet
Displaybeleuchtung rot
Anzweige für Spannungshöhe und Frequenz und
Symbol erscheint auf dem beleuchtetem Display,
akustisches Signal ertönt
Displaybeleuchtung grün
grüne LED leuchtet
Displaybeleuchtung grün
Anzeige Spannungswert
Anwendung in feuchter Umgebung
Der TT 1 ist zur Verwendung im Freien und für Innenraumanlagen zugelassen. Bei Niederschlag ist der Prüfer vor dem Gebrauch trocken zu wischen. Arbeiten bei starkem Nebel, der die Sicht beeinträchtigt, ist nicht
zugelassen.
4.2 Teleskop zusammenschieben
Nach dem Spannungsprüfen den MultiSafe TT 1 aus
der Fahrleitung aushaken und den Teleskop von dem dickstem
zum dünnsten Rohr zusammenfahren.
Zuerst Elektrode von der Fahrleitung trennen,
danach Kontakt zur Schiene / Erde lösen.
5. Batterie
5.1 Batterieanzeige
Der aktuelle Zustand der Batterien wird über die dreistuge Batterieanzeige im Display angezeigt.
Anzeige des Batteriezustandes
Batterie ersetzen – Prüfung noch möglich
Symbol blinkend: Keine Prüfungen mehr zulässig!
Achtung!
Wenn das leere Batteriesymbol blinkt, sind keine Messungen mehr möglich, die Batterie muss dann sofort
gewechselt werden. Das Gerät arbeitet mit 6 x AA Batterien nach IEC LR6 (Alkali-Mangan) oder IEC FR6
(Lithium). Wir empfehlen die Verwendung von FR6 Batterien um eine lange Einsatzdauer zu erreichen.

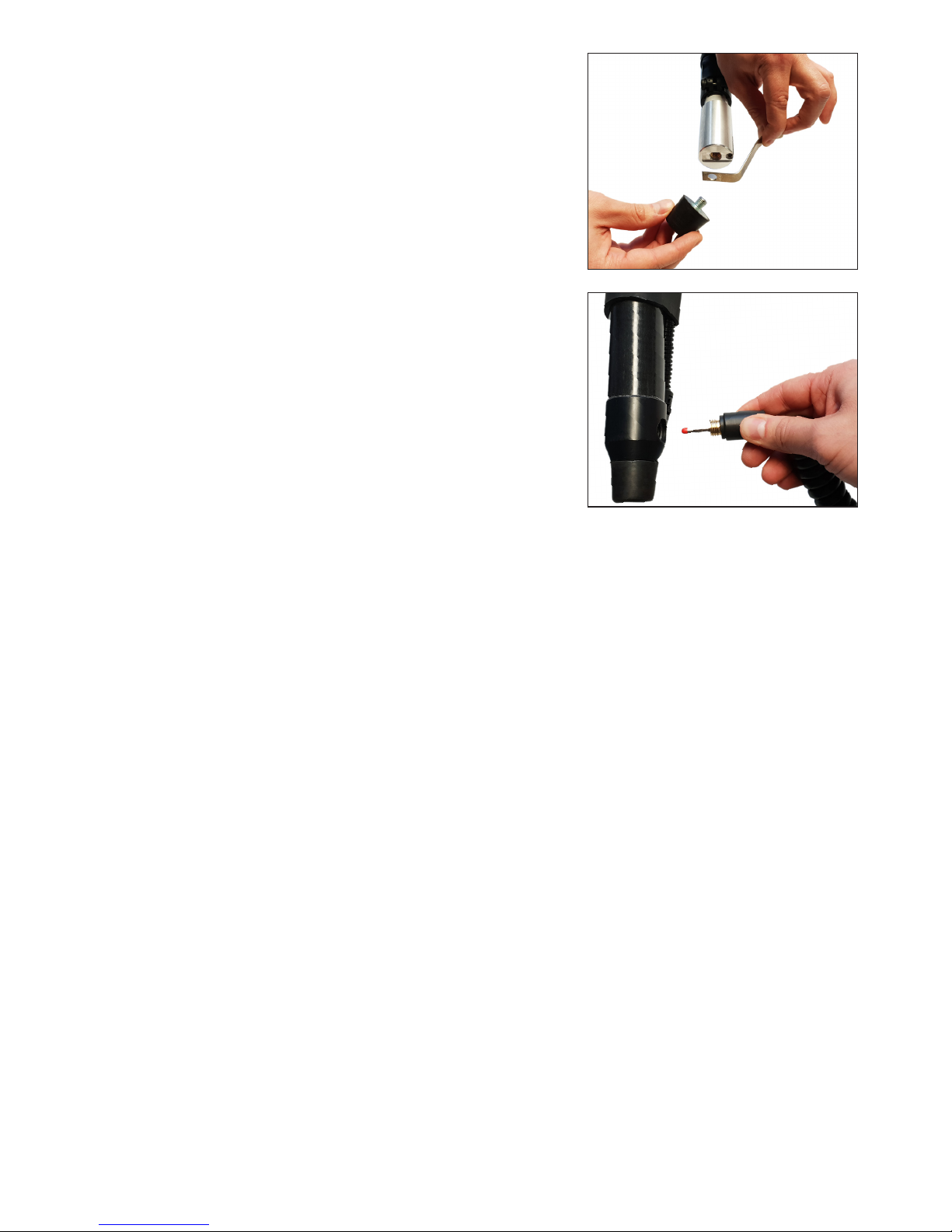

5.2 Batterie wechseln
Die Anzeigeeinheit vom Geräterohr demontieren (Bild). Lösen Sie hierzu die vier rückseitigen Schrauben (PZ1) und
ziehen Sie die Anzeigeeinheit nach oben ab.
Setzen Sie die neuen Batterien richtig gepolt in den Batteriehalter ein.
Stecken Sie die Anzeigeeinheit wieder auf und xieren Sie diese mit den vier rückseitigen Schrauben.
Achtung!
Spannungsprüfer dürfen bei geönetem Batteriefach nicht benutzt werden.
Hinweis:
Der Prüfer enthält im Auslieferungszustand Batterien. Diese Batterien sind nicht dazu bestimmt wieder aufgeladen zu werden. Der Versuch kann Sach- und Personenschäden nach sich ziehen.
Die Batterien dürfen nicht geönet werden. Batterien dürfen nicht in den Hausmüll entsorgt werden.
Bitte geben Sie die Batterien im Handel oder an den Recyclinghöfen der Kommunen ab.
Die Rückgabe ist unentgeltlich und gesetzlich vorgeschrieben.
8
Arretierung
lösen
6. Modikation
6.1 Prüfelektrode tauschen / drehen
Zum Antasten von Stromschienen kann die Prüfelektrode
um 180 ° nach oben gedreht oder gegen andere Elektroden
getauscht werden.
Drehen Sie den Gummipuer aus dem Kopf heraus und
entnehmen Sie die Prüfelektrode. Nach dem Festschrauben
der gedrehten oder neuen Prüfelektrode ist der Eigentest
durchzuführen.
Es können unterschiedliche Prüfelektroden mit M8-Außengewinde
oder aus Flachstahl mit 8 mm Bohrung verwendet werden.
6.2 Leitung ersetzen oder austauschen
Leitung an der Kabeleinführung herausschrauben.
Neue Leitung einstecken und vorsichtig - nicht mit Gewalt festschrauben. Bei falscher Handhabung kann das
Kunststogewinde beschädigt werden. Eigentest duchführen.
7. Wartung / Lagerung
7.1 Allgemeine Informationen
Um die wasserabweisenden Eigenschaften der GFK-Teleskoprohre zu erhalten, soll die Oberäche einmal jährlich
mit einem Silikonfett eingerieben werden.
Bewahren Sie Ihren Spannungsprüfer stets in trockenem und sauberem Zustand auf.
Wir empfehlen die Aufbewahrung in einem festen Behältnis.
Das Gehäuse können Sie mit einem mit einem Seifenwasser befeuchteten Tuch reinigen.
7.2 Wiederholungsprüfung
Nach EN 61243-3 wird eine Wiederholungsprüfung empfohlen.
Sie soll die Frist von 6 Jahren nicht überschreiten. Je nach Einsatzbedingungen und Häugkeit der
Benutzung kann eine frühere Prüfung vom Anwender festgelegt werden.
Die Seriennummer mit Herstelldatum (WWJJNN=Woche Jahr Nummer) ist im Batteriefach der
Anzeigeienheit und auf dem Typenschild am Basisrohr eingeprägt. Wiederholungsprüfungen werden vom Hersteller angeboten und durch eine Prüfplakette gekennzeichnet.
8. Reparatur
Eine Reparatur ist nur durch den Hersteller oder durch vom Hersteller ausdrücklich ermächtigte Werkstätten
zulässig.
Bei Beschädigung des Gerätes, Ausfall des Eigentests oder zur detaillierten Überprüfung/Kalibrierung wenden
Sie sich bitte an service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller.
9. Eingeschränkte Garantie und Haftungsbeschränkung
Durch ständige Qualitätskontrollen, modernste Elektronik und hochwertige Werkstoe gewährleisten wir,
dass dieser Prüfer für die Dauer von 2 Jahren frei von Material- und Fertigungsdefekten bleibt.
Diese Gewährleistung gilt nicht für Batterien, unsachgemäße Handhabung, nicht bestimmungsgemäße
Verwendung, Önen des Gehäuses, falsche Lagerung oder Schäden durch Unfälle.
Es werden keine weiteren Garantien, wie die Eignung für bestimmte Anwendungen abgegeben.
Wir übernehmen keine Haftung für Begleit- oder Folgeschäden oder Verluste, gleich welche Ursache
zugrunde liegt.
9
11. Technische Daten
10
Nennspannungsbereich: 50 ... 1000 V AC/ 1500 V DC
Frequenzbereich: DC / 15 ... 500 Hz
Eingangswiderstand: 310 kΩ, davon 300 kΩ in der vergossenen Widerstandspatrone unter der Prüfelektrode
Messstrom: 3,2 mA bei 1000 V AC/DC
Anzeige: rote LED für Spannung > Grenze Ut
grüne LED für Bereitschaft / Spannungsfreiheit
360° LED Leuchtstreifen grün / rot
zweizeilige LCD mit Hintergrundbeleuchtung grün / rot für die
Anzeige von Spannung, Frequenz, Spannungsart, Batteriestatus
akustisches Signal ab > Grenze U
t
Grenze U
t: Wert der Ansprechspannung (Wechsel der Anzeige rot / grün)
ist auf dem Typenschild am Basisrohr eingetragen
Anzeigegruppe: I (optisch) und III (akustisch)
Einschaltdauer: 15 min
Eigentest: Prüfen von Funktion, Schutzwiderständen und Erdungskontakt
Stoßspannungsfestigkeit: >100 kV (Prüfbericht liegt vor)
Bauform: für Innen-/ Aussenraum Anlagen
Betriebstemperatur: –15°C … + 55°
Energiequelle: 6 x AA 1,5 V nach IEC LR6 Alkali-Mangan oder FR6 Lithium-Eisensuld
Schutzart: IP 65, Gerät bei Niederschlag verwendbar
Aufbau: • zweipoligerSpannungsprüfermitFestanschlussanErde
• 4oder6-teiligesTeleskoprohrausGFKmitintegrierter
PUR-Spiralleitung, TOP-Rohr aus Epoxydharz extra isolationsfest > 42 kV
• vergosseneWiderstandsdekadeca.300kΩ
•Anzeigeteilimschlagfestem,staubdichtemKunstogehäuseIP65mit
unzerbrechlicher Anzeigeabdeckung
•1,8mSpiralleitungPURmitKontaktmagnet,Schienenfußklemmeoder
Universalklemme für Erdung an Schienen oder Kugelfestpunkten
Normen Anzeige / Funktion und Prüftechnik nach EN/IEC 61243-3 und 61243-2
Erweiterung und Teleskoprohr nach EN/IEC 61010-1
Stoßspannungsfestigkeit nach EN/IEC 60071
Maße / Gewicht Größe S: 1300 x 120 x 110 mm Ausziehlänge bis 5,2 m 4,1 kg MA - 5,1 kg UK
Größe M: 1610 x 120 x 110 mm Ausziehlänge bis 5,2 m 3,5 kg MA - 4,3 kg UK
Größe L: 1610 x 120 x 110 mm Ausziehlänge bis 7,2 m 4,5 kg MA - 5,3 kg UK
Gr öß e XL: 2100 x 120 x 110 mm Ausziehlänge bis 9,2 m 5,5 kg MA - 6,3 kg UK
Federklemme für Wandhalterung
Art. 63041 HS36-WAND
Prüfelektrode TT1 Art. 63051
und Gummipuer Art. 63031
10. Zubehör
Tasche mit Aufhänge-Öse
und Schultergurt für
Baugröße S / M / L / XL
Koer für
Baugröße M / L
Ersatzleitung mit Universalklemme
Art. 89394 TT-LEI-UK
Ersatzleitung mit Schienenfußklemme
Art. 89393 TT-LEI-SK
Ersatzleitung mit Kontaktmagnet
Art. 89392 TT-LEI-MA
Prüfelektrode Art. 89325 ELEK-Y-L
11
Teleskop ausziehen und kontaktieren
Auf etwa ~ 1 m unter Prüfhöhe ausziehen.
Nur unterhalb der Begrenzungsscheibe
anfassen und in die Fahrleitung einhängen.
Kontakt zur Erde herstellen
Geerdete Fahrschiene mit Magnet oder
Schienenfußklemme kontaktieren.
alternativ:
Universalklemme fest mit Erdungspotential
verbinden.
Eigentest durchführen
Taster halten, alle LCD Zeichen werden
angezeigt und die Beleuchtung und LEDs
wechseln zwischen rot und grün.
Prüfelektrode an geerdete Fahrschiene kontaktieren.
Wird „RDY“ angezeigt, ist das Gerät einsatzbereit.
Spannung prüfen
Keine Spannung:
grüne LED leuchtet
Displaybeleuchtung grün / aus
Anzeige 000 V
Betriebsspannung ≥ Ut:
rote LED leuchtet
Displaybeleuchtung rot
Anzeige für Spannung + Hz
Symbol erscheint auf dem
beleuchteten Display,
akustisches Signal ertönt
Störspannung < Ut:
grüne LED leuchtet
Displaybeleuchtung grün
Anzeige Spannungswert
Kurzanleitung für TT 1
Dies ist eine verkürzte Anleitung. Die gesamte Bedienungsanleitung ist in allen Punkten zu befolgen.
1 m
1 2
3
4
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Telefon: +49 2333-75989
info@tietzsch.de
www.tietzsch.de
TT1_BA_12-2018
User Instructions
MultiSafe TT 1
Telescope Voltage Tester
Symbols on the instrument
Attention! Observe user instructions!
EC conformity
Device for live working
This device has to be disposed of according to the
applicable regulations and laws
(for Europe:
WEEE 2012/19/EU).
Please contact service@tietzsch.de in regard to the
return of old devices.
1. Test electrode
2. Locking for pull-out
3. Type plate
4. Limiting disc
5. Handgear
6. Display part
7. Grounding line with
contact magnet,
rail foot clamp or
universal clamp
red -LED for Voltage
green LED for Test and
Absence of voltage
Display (LCD)
Frequency / DC
Voltage value
360° LED indication red / green
1
5
3
7
2
6
5
4
14
15
Type overview
The MultiSafe TT 1 is available in four sizes and with dierent grounding connections.
Grounding connection
TT 1[Type size]-MA
Contact magnet for connection to grounded rail.
Firmly connected 120 Nm
TT 1[Type size]-SK
Rail foot clamp for connection to grounded rail
Firmly connected > 200 Nm
TT 1[Type size]-UK
Universal clamp for connection to grounded xed
ball point, earth rod or grounding rail
Firmly connected > 200 Nm
S
Transport length 1,30 m
Test height 6 m
M L
XL
Type size
Transport lenth 1,61 m
Test height 6 m
Transport length 1,61 m
Test height 8 m
Transport length 2,10 m
Test height 10 m
16
1. Application
The MultiSafe TT 1 is a two-pole telescope voltage tester for voltages up to 1000 V AC / 1500 V DC.
It is suitable to detect voltage at uninsulated overhead lines (catanary) or unisulated busbars against ground
(earth rail) quickly and securely.
The TT 1 is approved for indoor and outdoor applications.
Voltage is signalised by one LED and the value is indicated digital on the LCD.
With the self-test the function of the voltage tester and the connection to earth is checked easily and quickly
on site. Stand-by and abscence of voltage are signalised by a green LED.
1.1 Intended use
This device is intended for use in applications as described in the operating instructions only.
Thus, it is imperative to observe the notes on safety and the technical data in conjunction with the ambient
conditions.
Any other form of usage is not permitted and can lead to accidents or destruction of the unit.
Any misuse will result in the expiry of all guarantee and warrantly claims.
2. Safety Precautions
In order to maintain awless technical safety conditions, and to assure safe use, it is imperative that you
read these operating instructions thoroughly and carefully before placing your instrument into service,
and that you follow all instructions contained therein, otherwise there is danger of life!
Please observe the following safety precautions:
The indicated voltages are rated voltages. The voltage tester may only be used in systems working
with those rated voltage ranges.
Faultless indication is only guaranteed between - 15° C bis + 55° C
Hold the device only beneath the display on the handgear.
Only the test probe may be connected to live components. With all other parts of the voltage tester the
distance has to be kept as big as possible.
The contact magnet, the rail foot clamp or the universal clamp has to be securely attached to the ground
potential (e.g. rail). The grounding line must not cross live plant components.
The maximum on-time of the MultiSafe TT 1 is 15 minutes.
Only qualified persons may carry out work with these device. The user needs to be farmiliar with
the risks for measuring voltage and compliance with safety regulations and the proper use of the
voltage detector.
Workings may only be performed with appropriate personal protective equipment.
Observe the minimum object distance to other plant components that are energized or earthed
and use personal protective equipment as specified by national accident prevention regulations.
Before using the device check the housing, the telescop tube and grounding line for visible damage.
If damages are visible the voltage tester may not be placed into operation. In case of strong dirt
contamination, the tester must be cleaned before use.
Just before they are used, and as possible afterwards as well, voltage testers need to be checked to ensure
they function correctly. Check the instrument by performing the self-test / function test.
If the display of one or several systems fails in the course of checking, the instrument must
not be used again.
The red LED only serves as a indication for hazardous voltage and not as measurement
value.
This voltage detector may not permit to clearly indicate the absence of voltage in case
of interference voltage because of its relatively high internal impedance. When the indication
“voltage present” appears on a part that is expected to be disconnected of the installation, it is
recommended to confirm the presence of interference voltage and the absence of operating
voltage and only after this to ground the installation.
Before use, the battery compartment must be closed and the display unit has to be mounted on
the telescope tube.
The voltage tester may not be dismantled by unauthorized personnel.
The tester has to be stored in a clean and dry environment.
17
3. Putting into operation
3.1 General information
Switching on: The device must be switched on with button and the self-test (see 3.4) must be carried out.
For safety the TT 1 automatically switches on at voltage> 200 V AC / DC.
Switch-o: Press button until „oFF“ is indicated. When no voltage is applied, the device switches o auto-
matically after 180 s after the self-test, when no voltage is applied.
The display illumination switches o after approximately 5 s when no voltage is applied.
3.2 Battery
Your instrument is already supplied with 6 x AA batteries in accordance with IEC LR6 (Alkaline) or IEC FR6 (Lithium).
The battery status is indicated by a battery symbol on the display (see section 5).
You need to change the battery of the device before continuing with testing when the empty battery symbol
on the display ashes.
3.3 Establishing contact with earth
The contact surface has to be clean and free from coarse rust.
Put the contact magnet on top of the rail or clamp the rail foot clamp rmly to the rail or screw
the universal clamp rmly to earth potential.
3.4 Testing correct display and function (self-test)
In accordance with EN 50110-1 (VDE 0105-1) voltage testers must be checked if they function correctly,
briefly before and whenever possible after the use, for determining absence of voltage.
Step 1 – Test of the display
The device must be switched o for the self-test. Press and hold button .
All display segments light up on the display, the backlight changes between
red and green and the 2 LEDs lights up and an acoustic signal occurs.
Release button „TEST“ is indicated on the display.
Step 2 – Check test circuit and protective resistors
Hold the test electrode to the
earthed rail. If „Rdy“ appears
and the green LED lights up,
then the MultiSafe TT 1 is
ready for operation and the
contact to earth is tested.
Note:
In case the function test has
not been successful, check the
following:
Testelectrode and earthconnection connected with
rail / earth potential?
Test electrode screwed tightly
or battery empty?
Repeat the function test!
Attention!
If one of the displays fails during the self-test – even if only partial failure occurs – or if the instrument does not
indicate a function standby, the voltage tester may not be placed into operation!
Earth connection with contact magnet or rail foot clamp Earth connection with universal clamp
3.5Extend telescope to length
Place the MultiSafe TT 1 on the ground with the rubber bumper.
Completely extend the top two tubes and lock them.
To do this, loosen the lock and lock
again after extending.
Note:
The lock can be adjusted if necessary
on the screw.
For longer versions, sideways
tilting is helpful.
Extend the remaining tubes vertically
to about 1 m below the test height
and lock them.
18
1 m
19
4. Testing voltage
Attention!
Hold the device below the limiting disc!
The magnet / rail foot clamp / universal clamp can be live voltage if they are not connected
to ground.
Hold the voltage tester underneath the limiting disc and hook the test electrode into the catenary.
The display should be clearly visible at about eye level.
As soon as the electrode is mounted to the overhead line, the present voltage is signalised.
Note: Inducted voltage can also be displayed without direct contact to the overhead line.
If the message „TEST Err“ appears on the LCD, the self-test has not been successfully completed or forgotten.
The voltage test must be aborted and the self-test rst performed.
No operating voltage Operating voltage
No voltage: Interference voltage < Limit Ut: Voltage ≥ Limit Ut:
Attention!
With voltage of more than 1000 V AC / 1500 V DC „OL“ without numerical value appears and an acoustic signal
accurs. In this case the test must be canceled immediately!
Ut = max. interference voltage. The value of Ut is labelled on the name plate.
Note: Also on grounded overhead lines interference voltages up to 300 V can be displayed.
The voltage-tester is equipped with an steady function monitoring. If, during voltage tests „ - U - Err“ is displayed, the tester is faulty and may not be placed into operation!
Continuous monitoring
For safety, the TT 1 can be hooked up in the overhead line during the work.
Should a voltage > 200 V return, the TT 1 switches on automatically and warns through its 360 ° LED display as
well as by acoustic signal.
Frequency indication
Simultaneously to voltage indication, the upper display line indicates the mains frequency in Hz.
With direct voltage „dc“ is indicated.
AC/DC Polarity
Type of voltage is indicated by symbole „~“ for AC and no sign or „–“ for DC. „-“ appears when minus is applied
with direct voltage to the test electrode with display part. When plus is applied to the test electrode with
display part, no sign appears.
Display illumination white, o after 5 s Display illumination red
Green LED lights up
Display illumination green or o
Display 000V
Red LED lights up
Display illumination red
Indication value for voltage level and
frequency and symbol appears on the
illuminated display, acoustic signal appears
Display illumination green
Green LED lights up
Display illumination green
Display voltage value
Application in moist environments
The TT 1 is approved for indoor and outdoor applications. In case of precipitation, the device has to be wiped
dry before usage. Workings in case of dense fog and impaired visibility are not approved.
4.2 Slide together the telescope
After voltage testing and unhooking from the catenary line, slide the telescope
together, beginning with the thickest tube.
First unhook electrode from the catenary line,
after that disconnect rail/earth.
5. Battery
5.1 Check battery condition
The latest battery status is symbolised by a three-stage battery indicator on the display.
indication of battery status
replace the battery soon – few measurements possible
(Battery symbol ashing: no further measurements admissible!)
Attention!
When the empty battery symbol ashes, then no more measurements can be performed and the battery has
to be replaced immediately. The device requires 6 x AA batteriess in accordance with IEC LR6 (Alkaline) or
IEC FR6 (Lithium). We recommend to achieve the use of FR6 batteries for a long period of use.
5.2 Battery change
Remove the display part from the tube (picture)
. Unscrew the four backfacing screws (PZ1) and pull the display
unit upwards.
Insert the new batteries correctly into the battery holder.
Replace the display unit and secure it with the four backfacing screws.
Attention!
Voltage testers shall not be used with open battery box.
Note:
Included in the scope of delivery is one battery. These battery is not to be re-charged. Attempting to recharge
it may cause risk to personal safety and damage to the equipment. The battery may not to be opened.
Depleted batteries must not be disposed with the domestic waste. Please, return batteries at a local retailer or
municipal recycling depot. Return is free of charge and required by law.
20
Release
the lock
6. Modication
6.1 Replacing / Turning test electrode
For probing busbars, the test electrode can be turned upwards
by 180 ° or replaced with other electrodes.
Screw the rubber bumper out of the head and remove the test
electrode. After replacing the new test electrode the self test
has to be performed.
Dierent test electrodes with M8-thread or made of at steel
with 8 mm-hole can be used.
6.2 Replacing line
Unscrew and remove the line at the cable entry.
Plug in the new line and screw tight carefully - do not force!-.
If handled incorrectly the plastic thread could be damaged.
Perform self-test.
7. Maintenance
7.1 General information
In order to preserve the water-repellent properties of the GRP telescopic tubes, the surface should be rubbed
once a year with a silicone grease.
Always keep the voltage tester dry and clean.
We recommend a solid casing for transportation.
The housing can be cleaned with a cloth dampened with soapy water.
7.2 Repeated inspection
According to IEC/EN 61243-3 it is recommended to carry out repeated examinations.
It should not exceed the time-limit of 6 years.
Depending on operation conditions and frequency, a previous inspection may be recommendable.
The serial number with the date of manufacturing (WWYYNN=Week Year Number) is imprinted inside the
battery compartment of the display unit and on the identication plate at the base tube. Repeated inspections
are oered by the manufacturer and indicated by the inspection plate.
8. Repair
Repair is only allowed by the manufacturer or explicitly authorised repair shops.
In case of damages on the device or failure of the function test according to section 5.2 or for detailed inspection/calibration, please contact: service@tietzsch.de or send the device and a description of failure back to the
manufacturer (address see page 1).
9. Limited warranty and limitation of liability
By continuous quality checks and production controls, most modern electronics and high quality materials we
guarantee that the tester will be free from defects in material and workmanship for two years.
This warranty does not cover batteries, improper handling, not intended purpose, opening the housing,
improper storage or damages from accidents.
No other warranties such as tness for a particular purpose will be given.
We are not liable for any indirect, incidental or consequential damages or losses arising from any cause or
theory.
21
22
Nominal voltage range: 50 ... 1000 V AC/ 1500 V DC
Frequency: 0 ... 500 Hz
Input resistance: 310 kΩ, therefrom 300 kΩ in the moulded cartridge beneath the test electrode
Measurement current: 3.2 mA at 1000 V AC/DC
Display: red LED for voltage > Limit U
t
green LED for standby / absent of voltage
360° LED light-stripe red / green
two-line LCD with backlight green / red for indication of voltage,
frequency, type of voltage, and battery condition
acoustic signal at > Limit U
t
Limit Ut:
The value of the response voltage U
t (display change red/green)
is labelled on the name plate
Indicator group: I (optical) and III (acoustic)
On-time: 15 minutes
Self-test: function, protective resistors and ground contact
Surge voltage strength: >100 kV (test report available)
Construction: for indoor and outdoor installations
Operating temperature: –15°C … + 55°
Power supply: 6 x AA 1,5 V - IEC LR6 alkali-manganese or FR6 Lithium battery
Protection category: IP 65, device can be used in moist environments
Design: • two-polevoltagetesterwithxedconnectiontoground
• 4or6-partGRP-telescopictubewithintegratedPURspiralline,
top tube made of epoxy, insulating strength > 42 kV
• mouldedresistordecadeapprox.300 kΩ
• displaypartmadeofimpact-proof,dustproofplasticcasingIP65
with unbreakable display cover
• 1.8mspiralcablePURwithcontactclamporcontactmagnetforgrounding
at rails or on xed ball points
Standards Display/function and test engineering in accordance with EN/IEC 61243-3 and 61243-2
Extension and telescopic tube in accordance with EN/IEC 61010-1
Surge voltage strength in accordance with EN/IEC 60071
Dimensions / weight Size S: 1300 x 120 x 110 mm extension length 5,2 m 4,1 kg MA - 5,1 kg UK
Size M: 1610 x 120 x 110 mm extension length 5,2 m 3,5 kg MA - 4,3 kg UK
Size L: 1610 x 120 x 110 mm extension length 7,2 m 4,5 kg MA - 5,3 kg UK
Si ze XL: 2100 x 120 x 110 mm extension length 9,2 m 5,5 kg MA - 6,3 kg UK
11. Technical data
Spring clip for wall holder
art. 63041 HS36-WAND
Testelectrode TT1 art. 63051
and bumper art. 63031
10. Accessories
Bag with bolt and
shoulder belt for size
S / M / L / XL
Solid box
for size M / L
Replacement cable with universal clamp
art. 89394 TT-LEI-UK
Replacement cable with rail foot clamp
art. 89393 TT-LEI-SK
Replacement cable with magnet
art. 89392 TT-LEI-MA
Testelectrode art. 89325 ELEK-Y-L
23
Extend the telescope and contact
Extend to about ~ 1 m under test height.
Only touch below the limiting disc and hook
the electrode into the overhead line.
Establish contact with the earth
Contact grounded rail with magnet
or rail clamp.
alternative:
Firmly connect universal clamp to earth potential.
Perform self-test
Hold the button , all LCD characters are
displayed and the lights and LEDs change
between red and green.
Contact test electrode to grounded rail.
If „RDY“ is displayed, the device is ready for use.
Check voltage
No voltage:
Green LED lights up
Display illumination green / o
Display 000V
Operating voltage ≥ Ut:
Red LED lights up
Display illumination red
Indication for voltage + Hz
Symbol appears on
the illuminated display,
acoustic signal appears
Interference voltage < Ut:
Green LED lights up
Display illumination green
Display voltage value
Quick start Guide for TT 1
This is a shortened manual. The entire operating instructions must be followed in all respects.
1 m
1 2
3
4
Loading...
