Bedienungsanleitung
User Instructions

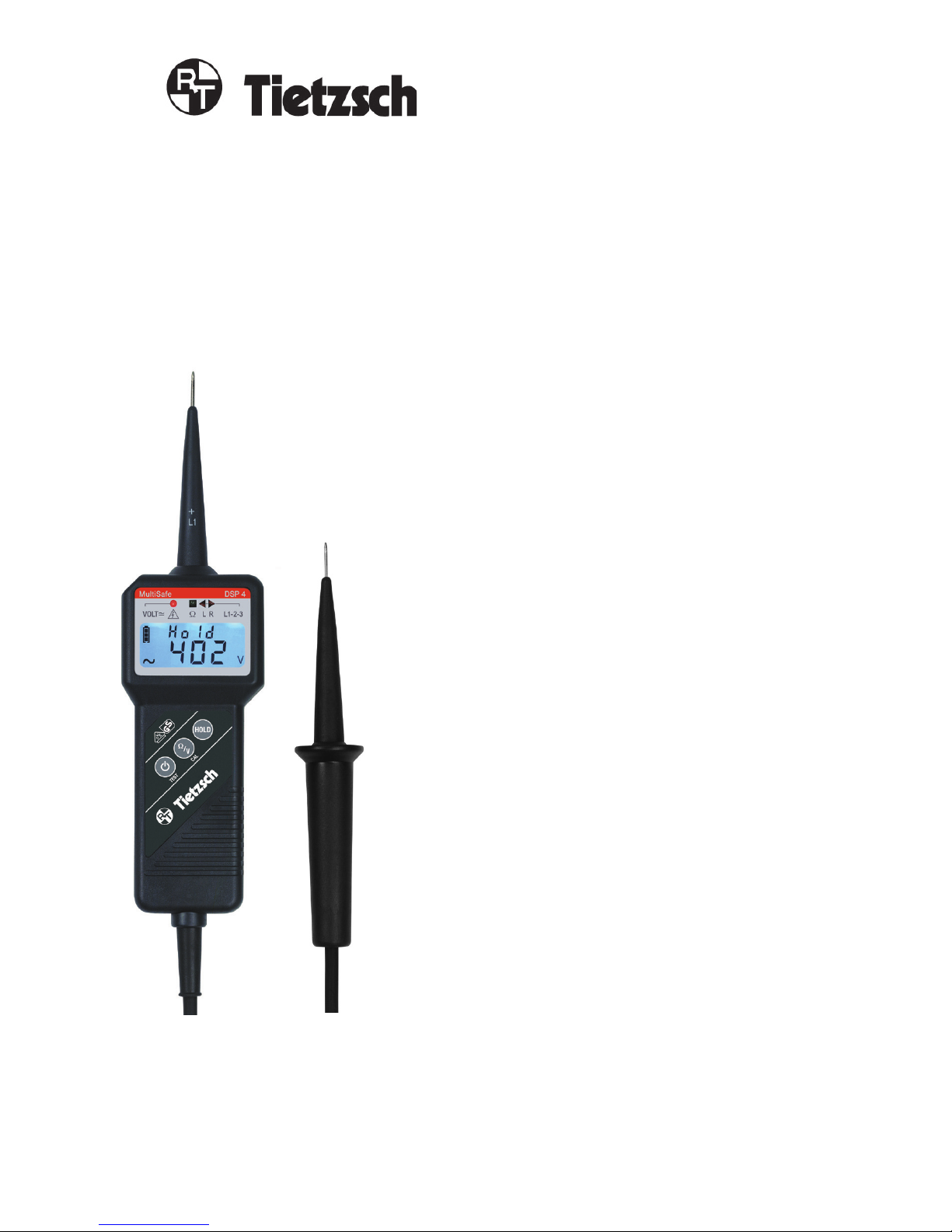

MultiSafe DSP 4
Spannungs- und Durchgangsprüfer
Voltage-Continuity Tester
DSP4_BA_04-2016
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Telefon: +49 2333-75989
[email protected]
www.tietzsch.de
Via Acquanera, 29 22100 Como
tel. 031.526.566 (r.a.) fax 031.507.984
[email protected] www.calpower.it
Page 2
2
Symbole auf dem Gerät
Achtung! Bedienungsanleitung beachten!
Zeichengenehmigung durch VDE-Prüfstelle
Dieses Gerät muss gemäß den geltenden Richtlinien und
Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht
entsorgt werden.
Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich
bitte an [email protected]

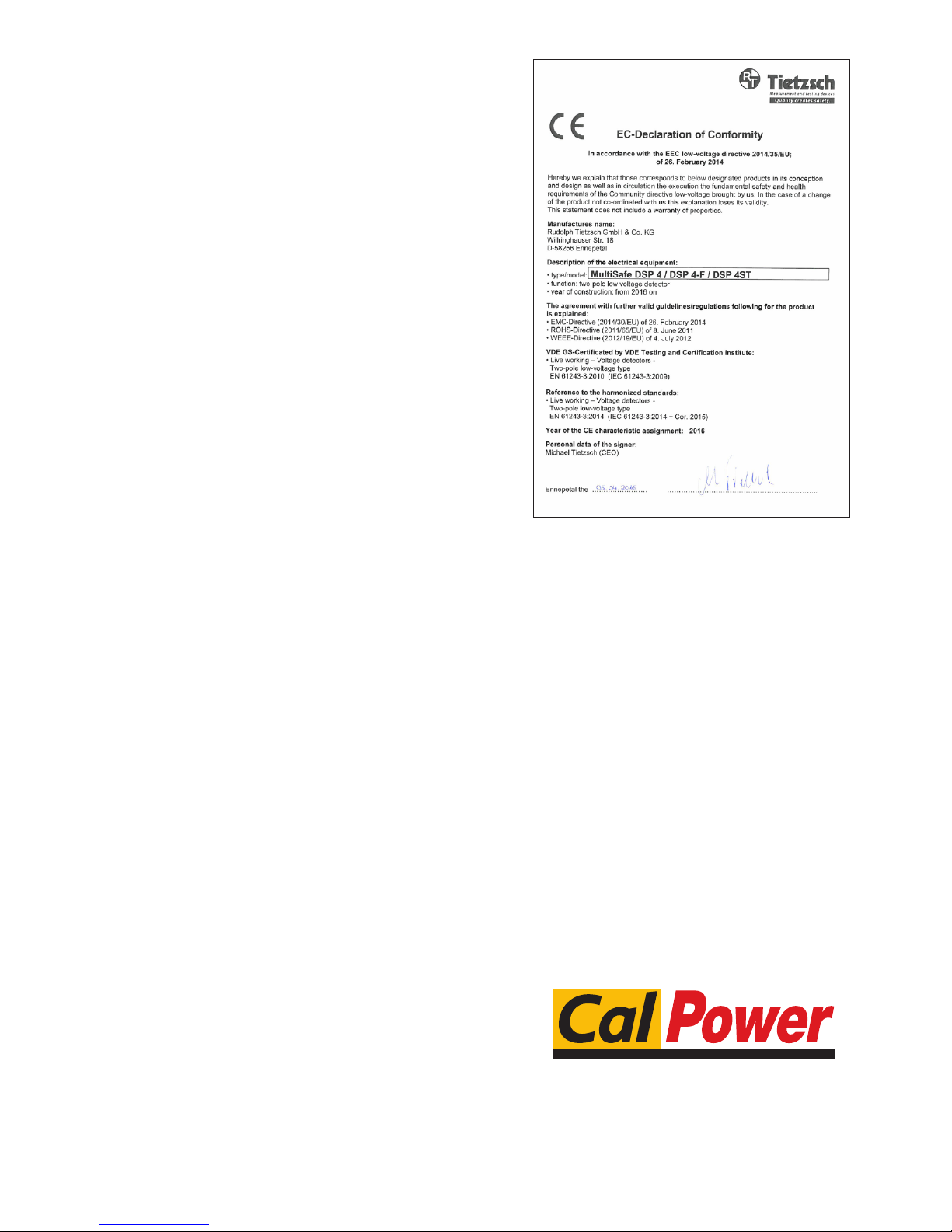

EG-Konformitätskennzeichnung

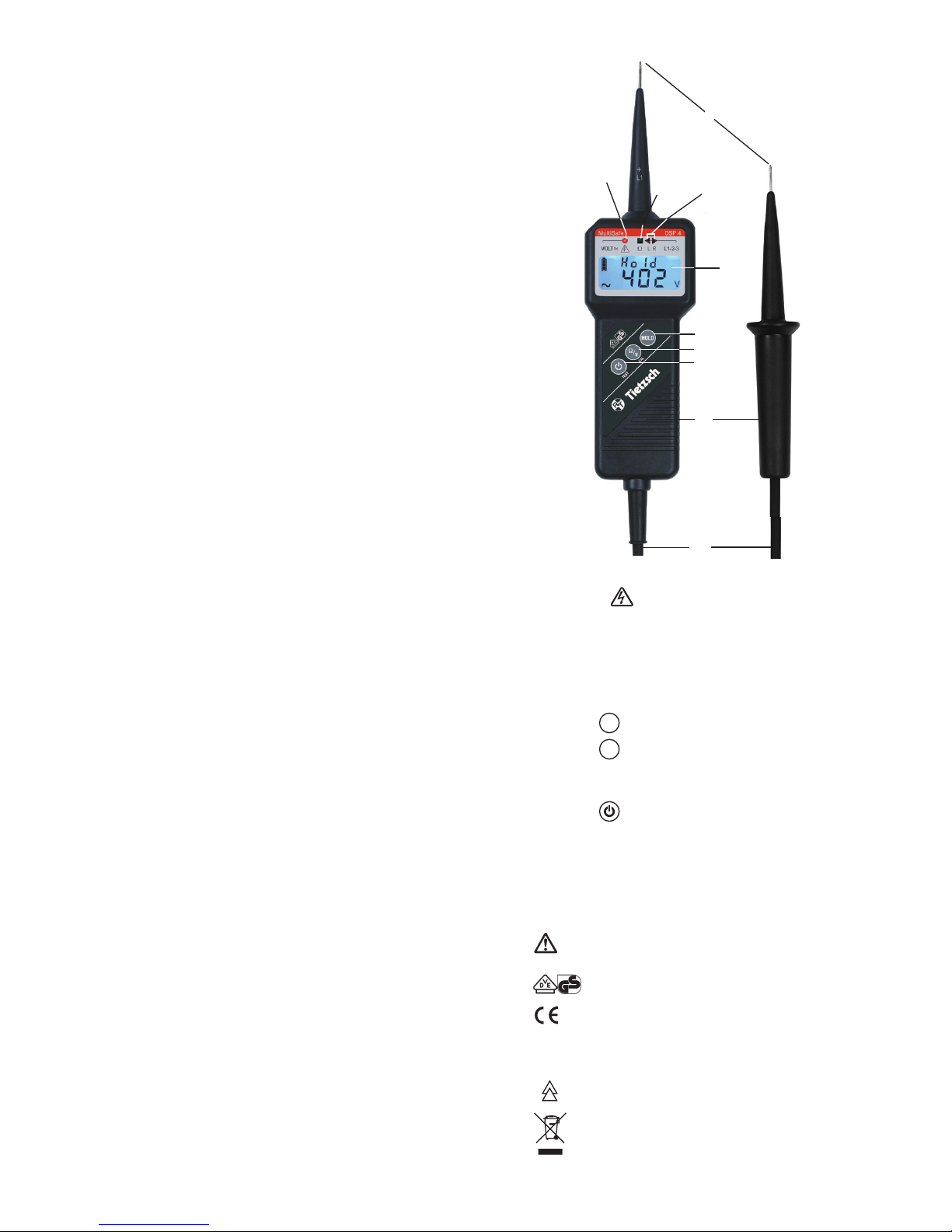

1 Prüfelektroden
2 rote LED (LV-Anzeige)
für Spannungen ≥ 50 V AC / 120 V DC
3 grüne LED „Ω“
für Durchgang 0 ... 1999 kΩ
(Schallgeber signalisiert Durchgang)
4 rote LEDs für Drehfeldanzeige links/rechts
5 Display (LCD)
6 Taster
HOLD
: für Funktionen Messwert festhalten
7 Taster
Ω
/
V
: Umschalt-Taster für
Widerstands-/Spannungsmessung und
Nullabgleich des kΩ-Bereichs
8 Taster : Ein-Aus-Taster (manuell)
und Funktionstest
9 Handhabe
10 Verbindungsleitung
2
3
4
5
6
7
8
9
10
1
TR
on
RT
o
Einschaltdauer bei höchster Nennspannung
Erholzeit nach Prüfung mit höchster Nennspannung
Gerät zum Arbeiten unter Spannung
Page 3
3
1. Anwendung
Der MultiSafe DSP 4 ist ein zweipoliger, digital
anzeigender Spannungsprüfer, zertiziert nach
DIN EN 61243-3 (VDE 0682 Teil 401), kombiniert mit
einem Durchgangs-, Phasen-, Polaritäts- und Drehfeldprüfer. Mit diesem können Sie das Vorhandensein und die Höhe von Wechsel- oder Gleichspannung von 24 V bis 1000 V bei Frequenzen bis 4 kHz
feststellen. Mit dem integrierten Durchgangsprüfer
können Sie zusätzlich Widerstände im Bereich von
0 bis 1999 kΩ messen. Spannungs- und Widerstandswerte werden digital auf einem Display angezeigt. Zusätzlich signalisieren drei Leuchtdioden
Spannung und Drehfeld, sowie eine Leuchtdiode
und ein Schallgeber Durchgang. Der MultiSafe ist
durch seine hohe Schutzart (IP 65) auch bei Niederschlägen einsetzbar.
1.1 Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung
beschriebenen Anwendungen bestimmt. Hierzu
sind besonders die Sicherheitshinweise und die
technischen Daten mit den Umgebungsbedingungen zu beachten.
Eine andere Verwendung ist unzulässig und kann zu
Unfällen oder Zerstörung des Gerätes führen.
Diese führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche.
2. Sicherheitshinweise
Um den sicherheitstechnisch einwandfreien
Zustand zu erhalten und die gefahrlose Verwendung sicherzustellen, ist es unerlässlich, dass Sie
vor dem Einsatz Ihres Gerätes diese Bedienungsanleitung sorgfältig und vollständig lesen und
diese in allen Punkten befolgen.
Sie haben sich für ein Gerät entschieden, das Ihnen
ein sehr hohes Maß an Sicherheit bietet. Bei bestimmungsgemäßer Verwendung gewährleistet es
sowohl die Sicherheit der bedienenden Person als
auch die des Gerätes.
Hohe Sicherheit bietet das Gerät durch zwei
Vorwiderstände unmittelbar hinter den beiden Prüfelektroden sowie zwei völlig unabhängige
voneinander arbeitende Prüfsysteme:
- LV-Anzeige, die auch ohne Batterie vorhandene
Spannung durch eine LED sicher anzeigt.
- Digitalanzeige für exakte Prüfwerte.
Für den Spannungsprüfer MultiSafe DSP 4 wurde
von der VDE-Prüfstelle die Genehmigung zum
Benutzen des VDE GS-Zeichens erteilt.
Page 4
4
Bitte beachten Sie folgende
Sicherheitsvorkehrungen:
Die Spannungsangaben auf dem MultiSafe DSP 4
sind Nennwerte. Der Spannungsprüfer darf nur
in Anlagen mit dem angegebenen
Nennspannungsbereich benutzt werden.
Eine einwandfreie Anzeige ist nur im Tempera turbereich von - 15° C ... + 45° C sichergestellt.
Gerät nur an den Handhaben anfassen, um die
Anzeige nicht zu verdecken und die Prüfelektro den nicht zu berühren.
Die maximal zulässige Einschaltdauer des MultiSafe
DSP 4 beträgt 2 min.
Nur sachkundige Personen dürfen Arbeiten mit
diesem Produkt duchführen. Der Benutzer muss
mit den Gefahren der Spannungsmessung und
den Einhaltungen der Vorsichtsmassnahmen und
dem ordnungsgemäßen Gebrauch des Span nungsprüfers vertraut sein.
Arbeiten dürfen nur mit entsprechender Schutz ausrüstung durchgeführt werden.
Beachten Sie die Mindestabstände zu anderen
unter Spannung stehenden oder geerdeten
Anlagenteilen und verwenden Sie persönliche
Schutzausrüstung gemäß den landesspezifischen
Unfallverhütungsvorschriften
(in Deutschland: DGUV 3 oder DIN EN 50110-1).
Spannungsprüfer müssen kurz vor und nach
Möglichkeit auch nach dem Einsatz auf Funktion
geprüft werden. Führen Sie den Funktionstest
durch
. Fällt hierbei die Anzeige eines oder mehrrer
Systeme aus, darf das Gerät nicht mehr verwendet
werden.
Die rote LED (LV-Anzeige) dient nur als
Warnung vor gefährlichen Spannungen und nicht
als Messwert.
Dieser Spannungsprüfer kann durch die relativ
hohe Impedanz bei vorhandenen Störspannungen
die eindeutige Anzeige „Betriebsspannung nicht
vorhanden“ nicht ermöglichen. Wenn die Anzeige
„Spannung vorhanden“ bei einem Teil erscheint, der
als von der Anlage getrennt gilt, wird empfohlen mit
anderen Mitteln den Zustand „Betriebsspannung
nicht vorhanden“ nachzuweisen und festzustellen.
Bei Ermittlung von Außenleitern und der Drehfeld richtung kann die Wahrnehmbarkeit der Anzeige
beeinträchtigt sein, z.B. bei der Verwendung von
isolierenden Körperschutzmitteln, bei ungünstigen
Standorten wie Holztrittleitern oder isolierenden
Fußbodenbelägen sowie bei einem nicht betriebs mäßig geerdeten Wechselspannungssystem.
Das Batteriefach muss vor Verwendung
geschlossen sein.
Unbefugte dürfen den Spannungsprüfer nicht
zerlegen.
Vor Verwendung des Prüfers ist das Gehäuse und
die Messleitung auf Beschädigungen zu überprüfen.
Wenn Beschädigungen zu erkennen sind, darf der
Prüfer nicht mehr verwendet werden.
Bei starker Verschmutzungen ist der Prüfer vor der
Verwendung zu säubern.
Die Lagerung des Spannungsprüfers muss in
trockener und sauberer Umgebung erfolgen.
Page 5
3. Inbetriebnahme
3.1 Batterie
In Ihr Gerät ist bereits eine 9 V-Batterie nach
IEC 6LR61 / 6LF22 / 6LP3146 eingesetzt. Der Batteriezustand wird durch das Batteriesymbol auf dem
Display angezeigt (siehe Abschnitt 6.).
3.2 Prüfen von Anzeige und Funktion (Eigentest)
Nach EN 50110-1 (DIN VDE 0105 -100) müssen
Spannungsprüfer mindestens unmittelbar vor und
nach Möglichkeit auch nach dem Gebrauch auf
einwandfreie Funktion überprüft werden.
Schritt 1 - Test der Anzeige
Drücken Sie den Taster und halten Sie diesen
gedrückt. Auf dem Display leuchten alle Segmente, zusätzlich leuchten die Ω- und DrehfeldLEDs sowie der Summer ertönt. Lassen Sie den
Taster los, der Wert 0.00 ... 0.02 V wird angezeigt.
Schritt 2 - Überprüfen der Leitung/Funktion
Betätigen Sie den Taster
Ω
/
V
. In der Anzeige
erscheint „OL“ und „MΩ“. Halten Sie die beiden
Prüfelektroden zusammen. Auf dem Display wird
ein Wert „000 ... 1999 kΩ“ angezeigt. Hierdurch
wird die Messtechnik und Leitung des Gerätes
überprüft.
Hinweis
Die rote LED (LV-Anzeige) wird durch den Eigentest nicht mit geprüft. Eine tägliche Überprüfung ist
durch den hoch zuverlässigen Aufbau nicht nötig.
Wird ein Spannungswert > 50 V AC / 120 V DC auf
auf dem Display angezeigt, muss diese leuchten.
Achtung!
Fällt bei der Eigenüberprüfung eine Anzeige auch
nur teilweise aus oder wird keine Funktionsbereitschaft angezeigt oder leuchtet die rote LED
(LV-Anzeige) bei Spannungen > ELV (z.B. 230 V ~)
nicht, darf der Spannungsprüfer nicht mehr verwendet werden!
5
Page 6
6
4. Messen und Prüfen
4.1 Allgemeine Hinweise
Der Spannungsprüfer schaltet sich beim Anlegen
einer Spannung ab 24 V automatisch ein. Falls
Durchgangsprüfung eingeschaltet ist, schaltet das
Gerät automatisch auf Spannung prüfen um. Das
Gerät wählt automatisch den Messbereich (siehe
Abschnitt 5.), welcher dem anliegenden Spannungswert entspricht. Um die Batterie zu schonen, schaltet
sich das Gerät etwa 30 s nach der letzten Messung
automatisch aus.
Hinweis:
Bei einpoligem Anlegen einer Prüfspitze an
Spannung oder an ein statisch aufgeladenes Objekt
kann sich der Spannungsprüfer automatisch
einschalten. Dieser Vorgang ist ohne Bedeutung.
Messwerte „festhalten“ (HOLD)
Durch Festhalten der Taste
HOLD
wird der maximale
Spannungswert auf dem Display „gespeichert“. Der
Wert wird für ca. 30 s oder bis Sie die Taste
HOLD
erneut drücken angezeigt. Durch erneutes Anlegen an
eine Spannung wird die Hold-Funktion automatisch
beendet.
Hinweis! Wenn sich der Messwert für ca. 2 s nicht
mehr ändert wurde der Maximalwert erfasst.
4.2 Spannung und Polarität prüfen
Setzen Sie die beiden Prüfspitzen mit sicherem
Kontakt auf die Messstellen auf.
Die Spannung wird auf dem Display angezeigt.
Achtung!
Bei gefährlichen Spannungen
(≥ 50 V AC / 120 V DC )
leuchtet die rote LED , leuchtet diese nicht,
darf der Spannungsprüfer nicht mehr verwendet
werden!
Die zulässige Einschaltdauer bei Spannungsprüfungen beträgt maximal 2 Minuten.
Hinweis:
Die LV-Anzeige (rote LED) bleibt auch bei leerer oder
nicht vorhandener Batterie funktionsbereit.
Gleich-/Wechselspannung, Polarität
Die Art der Spannung wird durch die Symbole „~“
für AC und „–“ für DC dargestellt.
Liegt Minus bei Gleichspannungen an der mit „+“
gekennzeichneten Prüfspitze mit Anzeigeteil an,
so erscheint das „-“ Vorzeichen. Liegt dort Plus an ,
so erscheint kein Vorzeichen vor dem angezeigten
Wert.
Hinweis:
Spannungen mit einer Frequenz von über 2 kHz
werden durch ein blinkendes Hz Zeichen angezeigt.
Page 7
7
4.2.1 Spannungen kleiner 24 V
Bei Spannungen unter 24 V muss das Gerät durch
Drücken des Tasters ein- bzw. umgeschaltet
werden.
4.2.2 Spannungen 24 ... 1000 V AC / 1500 V DC
(Nennspannungsbereich nach IEC 61243-3)
Das Gerät zeigt automatisch die Spannungsart
(AC / DC), die Spannung in „V“ auf dem Display.
4.2.3 Spannungen 1000 V AC ... 1200 V AC
(oberhalb der Grenzen nach IEC 61243-3)
Mit dem DSP 4 können Sie Prüfungen oberhalb
des Nennspannungsbereiches bis 1200 V AC sicher
durchführen. Der Messwert wird blinkend auf dem
Display angezeigt.
4.2.4 Spannungen > 1200 V AC / 1500 V DC
Vor Spannungen über 1200 V AC / 1500 V DC warnt
die Anzeige „OL“ und eine akustische Warnmeldung.
In diesem Fall muss die Prüfung sofort abgebrochen
werden!
4.3 Phase und Drehfeldrichtung prüfen
Der MultiSafe DSP 4 ist mit zwei dreieckigen LEDs
ausgestattet, um Drehfeldrichtungsprüfungen
anzuzeigen.
Achtung!
Diese Prüfungen funktionieren erst ab Spannungen
von 165 V (50 Hz) gegen Erde.

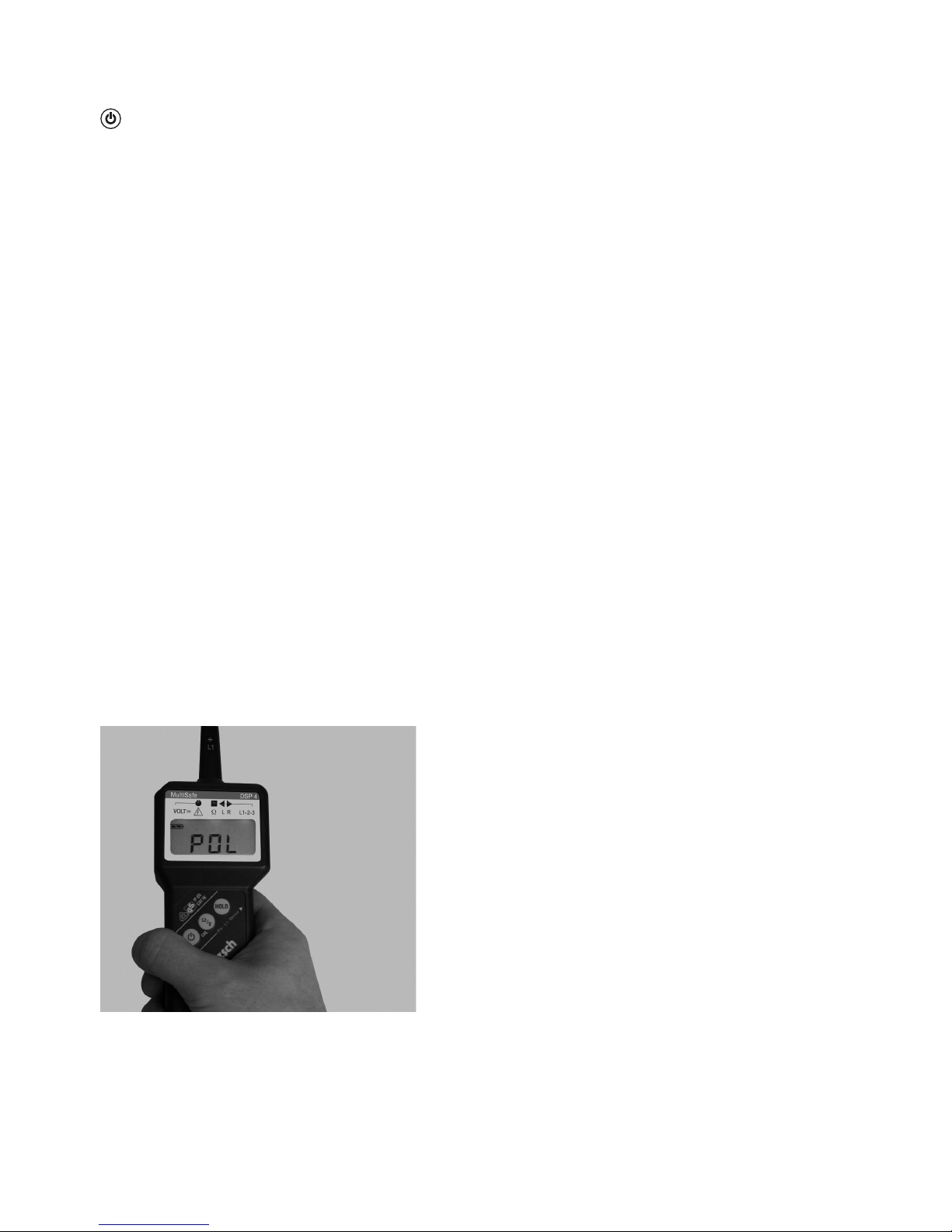

Bei diesen Prüfungen muss das Gerät an der Handhabe des Anzeigeteils fest umfasst werden.
(Bild unten).
Hinweis: Es können isolierende Handschuhe
getragen werden.
Prüfungen können durch ungünstige Standorte wie
Holztrittleitern oder stark isolierende Fußbodenbeläge und bei nicht betriebsmäßig geerdeten
Wechselspannungssystemen beeinträchtigt werden.
Page 8
8
4.3.1 Phasenprüfung
Die Ermittlung des Außenleiters erfolgt durch
Anlegen der Prüfspitze +L1 an den Leiter.
Wird „POL“ auf dem Display angezeigt, so ist der
Leiter spannungsführend.
Achtung!
Einpolige Prüfungen sind nicht für die Festellung
der Spannungsfreiheit geeignet.
4.3.2 Prüfen der Drehfeldrichtung
Das Drehfeld zwischen zwei Phasen im geerdeten
Drehstromnetz wird durch Anlegen beider Prüfspitzen
und Umfassen der Handhabe des Anzeigeteils wie
folgt festgestellt (Beispiel bei 230/400 V):
- Suchen Sie einpolig die Außenleiter
(siehe Phasenprüfung).
- Legen Sie beide Prüfspitzen an zwei Außenleiter
an (Anzeige 400 V).
- Liegt die Phase L1 an der Prüfspitze mit Anzeige
(+L1) und L2 an der anderen Prüfspitze, so leuchtet
die LED R bei Rechtsdrehfeld. Leuchtet die
LED L so liegt ein Linksdrehfeld vor.
- Das Prüfergebnisses ist durch Tauschen der
beiden Prüfspitzen zu kontrollieren. Hierbei muss
die entgegengesetzte Drehrichtung angezeigt
werden.
Falls 230 V statt 400 V angezeigt wird, ist möglicherweise der Neutralleiter mit einer der beiden Prüfspitzen kontaktiert.
4.4. Widerstand und Durchgang prüfen
Drücken Sie bei eingeschaltetem Gerät auf den Taster
Ω
/
V
. „OL“ und „MΩ“ erscheinen auf dem Display.
Setzen Sie die beiden Prüfelektroden mit sicherem
Kontakt auf die Messstellen auf.
Bei Widerstandswerten von 0 ... 10 kΩ wird der
Messwert auf dem Display in „kΩ“ angezeigt.
Gleichzeitig leuchtet die grüne LED „Ω“ und der
Schallgeber gibt Signal.
Bei Widerstandswerten von 10 kΩ ... 1,999 MΩ
wird der Messwert in „kΩ oder MΩ“ angezeigt.
Gleichzeitig blinkt die LED „Ω“. Der Schallgeber gibt
kein Signal.
Bei Widerstandswerten > 2 MΩ geht die Anzeige in
den Überlauf und „OL“ und „MΩ“ wird angezeigt.
Die grüne LED „Ω“ und der Schallgeber geben kein
Signal.
Funktion Messwerte „festhalten“ (HOLD)
Solange Sie den Taster
HOLD
gedrückt halten,
können Sie den aktuell gemessenen Widerstandswert auf dem Display festhalten.
Nullabgleich
Der Nullpunkt im Widerstandmessbereich kann bei
Bedarf nachkalibriert werden:
Halten Sie die beiden Prüfelektroden fest zusammen
und halten Sie den Taster
Ω
/
V
gedrückt bis im
Display „CAL“ erscheint und die grüne LED „Ω“ blinkt.
Sobald „000“ angezeigt wird und die LED „Ω“ dauernd leuchtet, wurde die Kalibrierung erfolgreich
beendet.
Während des Vorgangs wird ein Signalton erzeugt.
Hinweis:
Bei der Durchgangsprüfung ist der Pluspol der
Messspannung, die mit +L1 gekennzeichnete
Prüfspitze. Der Messstrom beträgt konstant 5 µA für
0 ... 49 kΩ ; 1 µA für 50 ... 1999 kΩ. Wird in diesem
Betriebsmodus eine Spannung größer oder gleich
24 V angelegt, schaltet das Gerät automatisch auf
Spannung prüfen um.
Page 9
Nennspannungsbereich:
24* ... 1000 V AC/1500 V DC
*Auto on ab 24 V
Überspannungsbereich
(oberhalb der Grenzen nach IEC 61243-3):
> 1000 V AC ... 1200 V AC
Nennfrequenzbereich:
0 ... 500 Hz
erweiterter Frequenzbereich
(oberhalb der Grenzen nach IEC 61243-3):
15 Hz ... 10 kHz < 500 V,
15 Hz ... 4 kHz > 500 V
Eingangswiderstand:
ca. 320 kΩ AC
ca. 710 kΩ DC
Strom Scheitelwert Is:
3,2 mA bei 1000 V AC
1,4 mA bei 1000 V DC
Einschaltdauer:
2 min
Anzeige:
4 LEDs für Spannung,
Durchgang und
Drehfeldrichtung
LCD Digitalanzeige
7-Segment-Ziern,
2 Zeilen
0 ... 1999 Digit
hintergrundbeleuchtet
3 Messungen/s
Stromversorgung:
9 V-Blockbatterie
IEC 6LR61 / 6LF22 /
6LP3146 Alkali-Mangan
oder entsprechender
Akkumulator,
mehrstuge Anzeige
des Batteriezustandes
Überspannungskategorie:
CAT IV 600 V
CAT III 1000 V
Stoßspannungsfestigkeit:
>12 kV (1,2/50 µs)
Prüfspannung:
6 kV
Normen:
IEC 61243-3:2009
EN 61243-3:2010
DIN-EN 61243-3:2011
EMV-Anforderungen:
DIN-EN 61326
Betriebstemperaturen:
-15 ... + 45°C
Gehäuse:
schlagfestes, staub-
dichtes Kunststo gehäuse mit
unzerbrechlicher
Anzeigeabdeckung
¹) Effektivwert, Sinus
5. Technische Daten DSP 4
Messgröße
Messbereiche
(automatische
Bereichswahl)
Auflösung Frequenz-
bereich/
Messstrom
Eigenabweichung
U-
U~
TRMS
U~¹)
R
0,10 V ... 8,99 V
9,0 V ... 99,9 V
100 V ... 1500 V
0,01 V
0,1 V
1 V
_
±1,5 %
+3 Digits
1,0 V ... 99,9 V
100 V ... 1200 V
0,1 V
1 V
15 Hz ...
1,8 kHz
±1,5 %
+3 Digits
15 V ... 99,9 V
100 V ... 499 V
›1,8 Hz ...
... 10 kHz
±15 %
+3 Digits
0 ... 49 kΩ
50 ... 1999 kΩ 1 kΩ
5 µA
1 µA
±5 %
+3 Digits
500 V ... 1200 V
›1,8 Hz ...
... 4 kHz
9
Page 10
10
6. Batterie
6.1 Batterieanzeige
Der aktuelle Zustand der Batterie wird über die dreistuge Batterieanzeige im Display angezeigt.
Anzeige des Batteriezustandes
Batterie ersetzen – Prüfung noch
möglich (Symbol blinkend: Keine
Prüfungen mehr zulässig!)
Achtung!
Wenn das leere Batteriesymbol blinkt, sind keine
Messungen mehr möglich, die Batterie muss dann
sofort gewechselt werden.
Das Gerät arbeitet mit einer 9 V-Blockbatterie
IEC 6LR61 / 6LF22 / 6LP3146 (Alkali-Mangan).
6.2 Batterie austauschen
Lösen Sie auf der Rückseite des Geräts die
Schraube zur Befestigung des Batteriefachdeckels
und nehmen Sie den Deckel ab.
Lassen Sie die Batterie mit CAT IV-Schutzhaube
aus dem Batteriefach fallen und wechseln Sie die
Batterie.
Schnappen Sie hierzu die Batterieanschlusskontakte
auf die neue 9 V-Batterie auf und setzen Sie die
Batterie zusammen mit der CAT IV-Schutzhaube in
das Batteriefach ein. Setzen Sie den Batteriefachdeckel wieder auf und schrauben diesen fest.
Überzeugen Sie sich in regelmäßigen Abständen
davon, dass die Batterie ihres Gerätes nicht ausgelaufen ist. Bei ausgelaufener Batterie müssen Sie den
Batterie-Elektrolyt vollständig entfernen und eine
neue Batterie einsetzen.
Wenn Sie den Spannungsprüfer längere Zeit nicht
benutzen, sollten Sie die Batterie aus dem Gerät
entfernen.
Hinweis:
Der Prüfer enthält im Auslieferungszustand eine
Batterie. Diese Batterie ist nicht dazu bestimmt wieder
aufgeladen zu werden. Der Versuch kann Sach- und
Personenschäden nach sich ziehen. Die Batterie darf
nicht geönet werden.
Sind Batterien leer dürfen sie nicht in den Hausmüll.
Bitte geben Sie die Batterien im Handel oder an den
Recyclinghöfen der Komunen ab. Die Rückgabe ist
unentgeltlich und gesetzlich vorgeschrieben.
Schutzart:
IP 65
Verbindungsleitung:
PUR-Mantelleitung
1000 V, 1 m
Abmessungen:
Prüfspitze mit Anzeigeteil
240 x 62 x 39 mm
Gewicht:
270 g
(inkl. Batterie)
Page 11
11
7. Wartung / Lagerung
7.1 Allgemeine Informationen
Der MultiSafe ist völlig wartungsfrei. Dennoch ist
folgendes für den sicheren Betrieb zu beachten:
Bewahren Sie Ihren Spannungsprüfer stets in
trockenem und sauberem Zustand auf. Das Gehäuse
können Sie mit einem mit Isopropanol (Alkohol) oder
Seifenwasser befeuchteten Tuch reinigen.
7.2 Wiederholungsprüfung
Nach EN 61243-3 wird eine Wiederholungsprüfung
empfohlen.
Sie soll die Frist von 6 Jahre nicht überschreiten.
Je nach Einsatzbedingungen und Häugkeit der
Benutzung kann eine frühere Prüfung vom Anwender
festgelegt werden.
Die Seriennummer mit Herstelldatum
(WWJJNN=Woche Jahr Nummer) ist auf der Vorderseite des Geräts eingeprägt. Wiederholungsprüfungen
werden vom Hersteller angeboten und durch eine
Prüfplakette gekennzeichnet.
8. Reparatur
Eine Reparatur ist nur durch den Hersteller oder
durch vom Hersteller ausdrücklich ermächtigte
Werkstätten zulässig.
Bei Beschädigung des Gerätes, Ausfall des Funk
tionstests nach Abschnitt 3.2 oder zur detaillierten
Überprüfung/Kalibrierung wenden Sie sich bitte an:
[email protected]
oder senden Sie das Gerät mit Fehlerbeschreibung
an den Hersteller (Adresse siehe Seite 1).
9. Eingeschränkte Garantie und
Haftungsbeschränkung
Durch ständige Qualitätskontrollen, modernste
Elektronik und hochwertige Werkstoe gewährleisten wir, dass dieser Prüfer für die Dauer von
2 Jahren frei von Material- und Fertigungsdefekten
bleibt.
Diese Gewährleistung gilt nicht für Batterien,
unsachgemäße Handhabung, nicht bestimmungsgemäße Verwendung, önen des Gehäuses, falsche
Lagerung oder Schäden durch Unfälle.
Es werden keine weiteren Garantien wie die Eignung
für bestimmte Anwendungen abgegeben.
Wir übernehmen keine Haftung für Begleit- oder
Folgeschäden oder Verluste, gleich welche Ursache
zugrunde liegt.
Page 12
12
10. Zubehör optional
Allgemeine Hinweise
Es dürfen nur aufschraubbare oder aufsteckbare
Verlängerungen/Adapter DSP-S vom Hersteller
verwendet werden. Für fest aufschraubbare Verlängerungen müssen beide Prüfspitzen des MultiSafe
DSP mit Gewinde ausgestattet sein.
Achtung!
Die Verbindung zwischen Prüfspitze und
Spannungsprüfer ist jeweils zu kontrollieren!
Überprüfen Sie die Funktion an einer bekannten
Spannungsquelle oder mit dem Eigentest. Nur eine
einwandfreie mechanische Verbindung gewährleistet sicheren Kontakt und damit eine eindeutige
Spannungsprüfung.
Sicherheitshinweise
Nur eingewiesenes Fachpersonal darf diese Ar beiten ausführen. Beachten Sie die Mindestab stände zu anderen unter Spannung stehenden
oder geerdeten Anlagenteilen und verwenden
Sie persönliche Schutzausrüstung gemäß den
landesspezischen Unfallverhütungsvorschriften
(in Deutschland: DGUV 3 oder EN 50110-1).
Gerät nur an den Handhaben anfassen, um die
Anzeige nicht zu verdecken und die Verlänge rungsspitzen nicht zu berühren.
Spannungsprüfer und Prüfspitzen etc. müssen
trocken und sauber sein.
Spannungsprüfer und Prüfspitzen etc. dürfen
nicht verwendet werden, wenn Beschädigungen
zu erkennen sind.
Ergänzende Sicherheitshinweise
Kabeleinstechspitze DSP-S20-A
Einstechpüfungen dürfen nur an freigelegten
Einzeladern von Kabeln durchgeführt werden,
andernfalls besteht Kurzschlussgefahr.
Einstechprüfungen an Kabeln beschädigen
die Kabelisolierung.
Prüfungen dürfen nur an später zu versiegeln den Stellen, wie z.B. Verbindungsmuffen durch geführt werden.

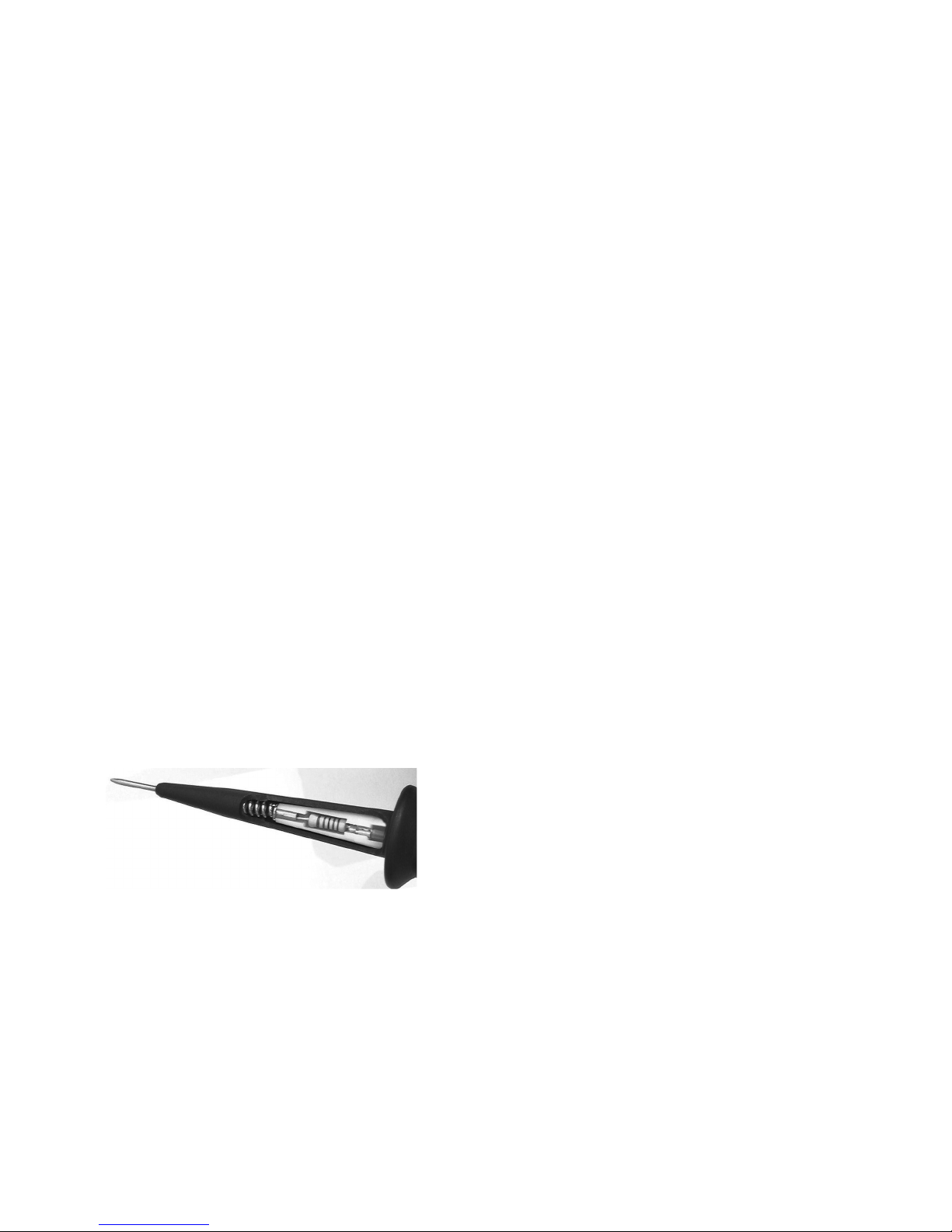

Stiftspitze DSP-S70/ DSP-S66/DSP-S120
Eine sichere Funktion ist nur bei vornliegendem
Kontakt gewährleistet. Seitliche Prüfstellen
müssen sichtbar kontaktiert werden (für Steck-
dosen nicht geeignet)
Page 13
13

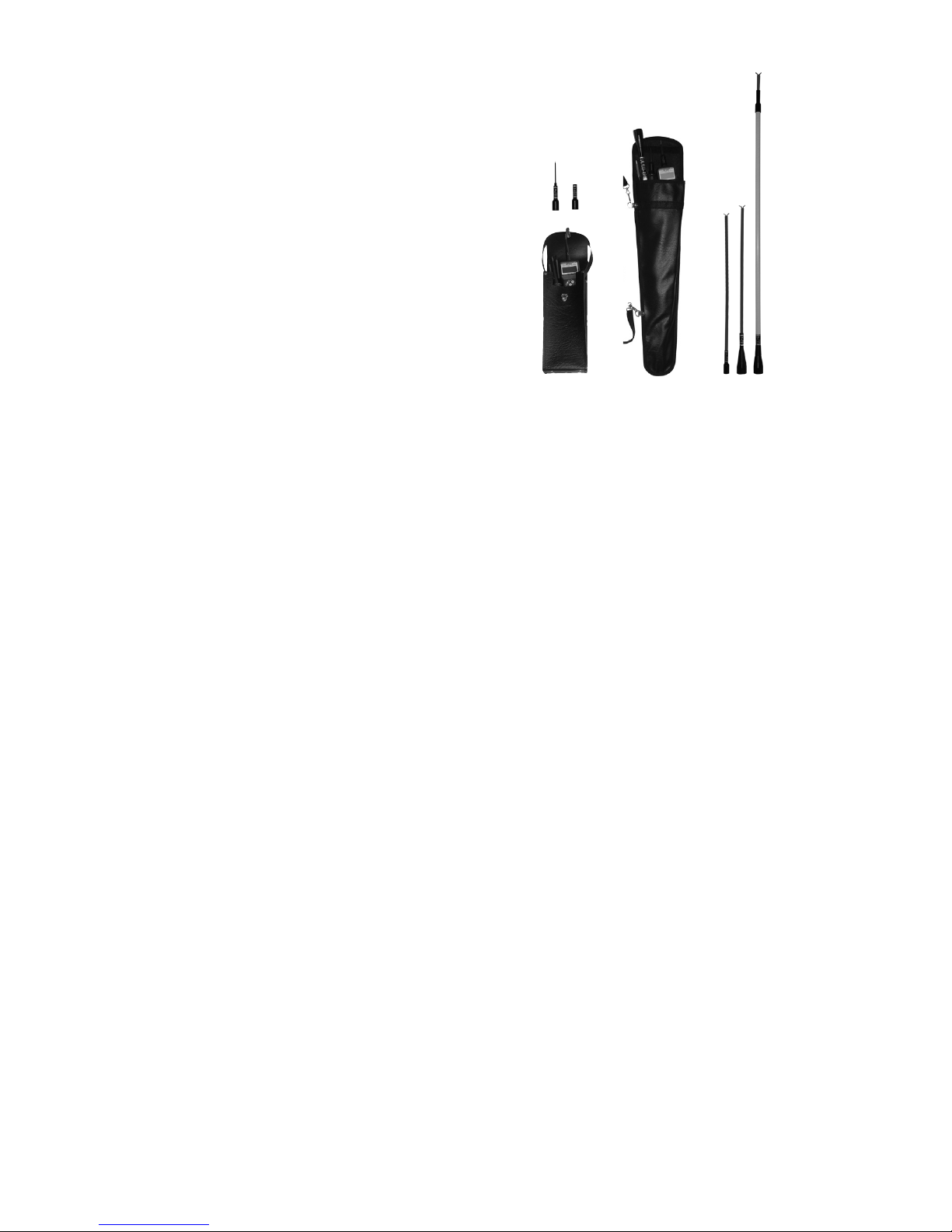

81030 SP-LED Ledertasche für SPB / DSP,
30 x 12 x 6 cm
81032 SP-KLT Kunstledertasche für SPB / DSP,
30 x 12 x 6 cm
84020 DSP-ETU Kunstlederetui für DSP / LSP,
32 x 13 cm
84021 DSP-COR Textiltasche Cordura für DSP,
30 x 16 cm
81035 SP-KLT-S600 Kunstledertasche für SPB / DSP
+ Spitzen bis 600 mm,
65 x 17 cm
81031 S-HUELSE Plastikhülse für Verlängerungs-
spitzen bis 60 cm
84019 DSP...G Gewindesatz für beide Spitzen
des DSP
84313 LSP-S500-* DSP/LSP-Verlängerungsspitze
500 mm, isoliertes Edelstahlrohr
aufsteckbar, 1000 V
84010 DSP-S500-* DSP-Verlängerungsspitze 500
mm, isoliertes Edelstahlrohr
aufschraubbar, 1000 V
84014 DSP-S940-* DSP-Verlängerungsspitze
940 mm, GFK, aufschraubbar,
1000 V
84321 DSP-S20-A DSP-Einstechspitze für Erdka-
bel, aufschraubbar, 1000 V
84013
84315
DSP-S70
DSP-S66
DSP / LSP-Stiftspitze, exibler
Stift 3 x 56 mm, aufsteckbar
CAT IV 600 V / CAT III 1000 V
DSP-Stiftspitze aufschraubbar,
exibler Stift 3 x 110 mm,
CAT IV 600 V / CAT III 1000 V
84011 DSP-S-ADA DSP / LSP-Aufsteckadapter mit
4 mm Buchse,
CAT IV 600 V / CAT III 1000 V
84312
84311
DSP-S-ADAS
L-SETR
DSP-Aufschraubadapter
mit 4 mm Buchse,
CAT IV 600 V / CAT III 1000 V
Prüeitung 0,8 m mit
Abgreifklemme
CAT III 1000 V, rot
Art.Nr. Typ Beschreibung
Erhältliches Zubehör
Page 14
14
Page 15
Voltage-Continuity Tester
User Instructions
MultiSafe DSP 4
DSP4_BA_04-2016
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Phone: +49 2333-75989
[email protected]
www.tietzsch.de
Page 16
16
1 Test electrodes
2 Red LED (LV indication)
for voltages ≥ 50 V AC / 120 V DC
3 Green LED „Ω“
for continuity 0 ... 1999 kΩ
(acoustic signal signalizes continuity)
4 RED LEDs for rotating eld left/right
5 Display (LCD)
6 Button
HOLD
: function to recording values
7 Button
Ω
/
V
: change-over switch for
resistance and voltage measurements and
zero balancing of the kΩ range
8 Button : switch on/o (manual) and
function test
9 Handgear
10 Connecting line
2
3
4
5
6
7
8
9
10
1
Symbols on the instrument
Attention! Observe user instructions!
Mark of approval from VDE test authority
This device has to be disposed of according to the applicable regulations and laws (for Europe: WEEE 2012/19/EU).
Please contact [email protected] in regard to the return
of old devices.
Indicates EC conformity
On-time at highest nominal voltage
Recovery time after tests with highest nominal voltage
Device for live working
TR
on
RT
o
Page 17
17
1. Application
The MultiSafe DSP 4 is a two-pole voltage tester with
digital display. It complies with DIN EN 61243-3 (VDE
0682 part 401) and is provided with continuity and
phase tester, polarity tester and phase sequence
indicator. With this device you can determine the
existence and the strength of AC and DC voltages
within a range of 24 V to 1000 V at frequencies up
to 4 kHz.
With the integrated continuity tester you can also
measure resistances within a range of 0 to1999 kΩ.
Voltage and resistance values appear in digital
format on the display. Additionally, three LEDs
indicate voltage and rotating eld as well as one LED
and one sound generator continuity. Due to its high
protection category IP 65 the MultiSafe can be used
in precipitation.
1.1 Intended use
This device is intended for use in applications as
described in the operating instructions only. Thus,
it is imperative to observe the notes on safety and
the technical data in conjunction with the ambient
conditions.
Any other form of usage is not permitted and can
lead to accidents or destruction of the unit.
Any misuse will result in the expiry of all guarantee
and warrantly claims.
2. Safety Precautions
You have selected an instrument which provides
you with a high level of safety. When used for its
intended purpose, safety of the operator, as well as
that of the instrument, is assured.
In order to maintain awless technical safety conditions, and to assure safe use, it is imperative that
you read these operating instructions thoroughly
and carefully before placing your instrument
into service, and that you follow all instructions
contained therein.
The instrument provides a high level of safety by
means of two series resistors immediately behind
the test electrodes as well as two absolutely independently working test systems.
- LV-indication of existent voltage indicated
by one LED, even without battery.
- digital indicator for exact test values.
VDE test authorities have granted the application of
the VDE GS-symbol for the MultiSafe DSP 4.
Page 18
18
Please observe the following safety precautions:
The voltages indicated on the MultiSafe DSP 4 are
rated voltages. The voltage tester may only be
used in systems working within this rated voltage
range.
Faultless indication of display values is only
guaranteed between -15°C ... +45°C.
Hold the instrument by its handgears only, to
avoid covering the display or touching the test
elecrodes.
The maximum on-period of the MultiSafe DSP 4
is 2 minutes.
Only qualified persons may carry out work with
these device. The user needs to be farmiliar with
the risks for measuring voltage and compliance
with safety regulations and the proper use of the
voltage detector.
Workings may only be performed with appropri ate personal protective equipment.
Observe the minimum object distance to other
plant components that are energized or earthed
and use personal protective equipment as speci fied by national accident prevention regulations
(in Germany: DGUV 3 or DIN EN 50110-1).
The function of the voltage tester must be
checked briefly before and whenever possible
after the use. Carry out the function test. If the
indication of one or several systems fails in the
ourse of checking, the instrument must not be
used again.
The red LED (LV-indication) only serves
as a indication for hazardous voltage and not as
measurement value.
This voltage detector may not permit to clearly
indicate the absence of operating voltage in case
of interference voltage because of its relatively
high internal impedance.
When the indication “voltage present” appears
on a part that is expected to be disconnected of
the installation, it is recommended confirming by
an other means that there is no operating voltage
on the part to be tested.
With determination of phase conductors and
phase sequence the perceptibility of the display
may be impaired, e.g. when using insulating
protective gears, in unfavourable locations, for
example on wooden ladders or insulating floor
coverings, as well as with unfavourable lighting
conditions and in an improperly earthed AC
voltage system.
Before use, the battery compartment must be
closed.
The voltage tester may only be dismantled by
authorised personnal.
Before using the device check the housing and
connecting line for visible damage. If damages
are visible the voltage tester may not be placed into
operation. In case of strong dirt contamination, the
tester must be cleaned before use.
The tester has to be stored in a clean and dry
environment.
Page 19
3. Putting into operation
3.1 Battery
Your instrument is already supplied with a 9 V block
battery in accordance with IEC 6LR61 / 6LF22 /
6LP3146.
The battery status is indicated by a battery symbol
on the display (see section 6).
3.2 Testing correct display and function (self-test)
In accordance with EN 50110-1 voltage testers must
be checked if they function correctly, briefly before
and whenever possible after the use, for determining absence of voltage.
Step 1 – Test of the display
Press and hold button . All display segments
light up on the display, additionally, the “Ω“ LED
and rotating eld LEDs light up as well as a buzzer
sound can be heard.
Release button , the value “0.00 ... 0.02 V“ is
indicated on the display.
Step 2 – Checking the line / function
Afterwards, actuate button
Ω
/
V
. “OL“ and “MΩ“
appear on the display. Hold the test electrodes
together. The value “000 ... 1999 kΩ“ appears on
the display. Through this, the measuring electronic
and line have been tested.
Note
The red LED (LV indication) is not checked by
these self-test. A daily check is not neccessary due to
the highly reliable function.
When a voltage (≥ 50 V AC / 120 V DC) is indicated on
the LCD, the LED must lights up.
Attention!
If one of the displays fails during the self-test – even
if only partial failure occurs – or if the instrument
does not indicate a function standby or the red LED
at voltage > ELV (e.g. 230 V~)does not light up,
the voltage tester may not be placed into operation!
19
Page 20
20
4. Measuring and testing
4.1 General information
The voltage tester switches on automatically when
a voltage of at least 24 V is applied. If the function
continuity testing had been activated, the device
switches automatically to voltage testing. The instrument automatically selects the measuring range
that corresponds to the applied voltage (see section
5.). In order to extend battery life the instrument
switches o automatically approximately 30 seconds
after the last measurement.
Note:
It is possible that the voltage tester switches-on
automatically when only one test electrode is
connected to voltage or to a statically charged
object. This has no signicance.
“Hold” test results (HOLD)
The maximum voltage value can be stored on the
display when keeping pressed button
HOLD
.
The value is recorded for approx. 30 seconds or until
you press button
HOLD
again. The Hold-function is
stopped when again a voltage is impressed.
Note:
When the measured value does not vary for
2 seconds, the maximum value is recorded.
4.2 Testing voltage an polarity
Securely contact the test electrodes with the test
points. Voltage is indicated on the display.
Attention!
When a hazardous voltage (≥ 50 V AC / 120 V DC) is
impressed, the red LED lights up if it does not
light up, the voltage tester may not be placed into
operation!
The maximum allowable on-time for voltage testing
is 2 minutes.
Note:
The display of the LV indication (LED) remains
in working order even when the battery is not
available.
Direct and alternating voltage, polarity
The type of voltage is indicated by the symbols ”~”
for AC and ”-” for DC. When minus is connected to
the test electrode with display part designated with
”+”, then the “-” leading sign appears. When plus is
connected, then no leading sign appears left to the
displayed value.
Note:
Voltages with frequency of more than 2 kHz are
indicated by the ashing Hz symbol.
Page 21
21
4.2.1 Voltages < 24 V
For voltages of less than 24 V the device must be
switched on or over by actuating the push-button
.
4.2.2 Voltages 24 ... 1000 V AC / 1500 V DC
(Nominal voltage range in accordance with IEC
61243-3). The device automatically indicates the
type of voltage (AC / DC), voltage in „V“ on the
display.
4.2.3 Voltages 1000 V AC ... 1200 V AC
(exceeds the limit values in accordance with
IEC 61243-3). With the DSP 4 you can perform secure
tests above the nominal voltage range up to 1200 V
AC. The measurment value is indicated by ashing
in the display.
4.2.4 Voltages > 1200 V AC / 1500 V DC
“OL” in the display and an acoustic alarm warn
against voltages exceeding 1200 V AC / 1500 V DC.
In this case, the test procedure must be stopped
immediately!
4.3 Testing phase and phase sequence
The MultiSafe DSP 4 is equipped with 2 triangular
LEDs for the indication of phase sequence tests.
Attention!
These tests can be performed at a nominal voltage of
at least 165 V (50 Hz) against earth.
When performing these tests, the device must be
hold closely at the handgear of the display part
(see picture below).
Note: You may wear insulating gloves when performing the tests.
Tests can be impaired by unfavourable locations,
for example on wooden ladders or insulating oor
coverings, as well as in improperly earthed AC
voltage systems.
4.3.1 Phase test
Determination of the outer conductor occurs by
applying the test electrode +L1 to the conductor.
When “POL” appears on the display, the conductor
is live.
Attention!
Single pole tests are not suitable for identication
the present of voltage.
Page 22
22
4.4. Testing resistance and continuity
When the instrument is switched on, press button
Ω
/
V
. “OL” and “MΩ” appear on the display.
Securely contact the measuring points with the test
electrodes.
Resistance values 0 ...10 kΩ the measured value is
indicated on the display in “kΩ“. The green LED “Ω“
lights up at the same time and an acoustic signal is
generated.
Resistance values 10 kΩ ...1,999 MΩ the measured
value is indicated on the display in “kΩ“ or in “MΩ“.
The LED “Ω“ lights up at the same time and no
acoustic signal is generated.
Resistance values > 2 MΩ the display passes to
overow and “OL” and “MΩ“ appear on the display.
The LED does not light up and no acoustic signal is
generated.
Function to “hold” measured values (HOLD)
As long as you keep pressed button
HOLD
you can
record the latest measured resistance value on the
display.
Zero balancing
The zero point in the resistance measuring range
can be recalibrated if necessary:
Hold the test electrodes together and press and
hold button
Ω
/
V
until “CAL” appears on the display
and the green LED “Ω“ ashes.
When “000“ is indicated and the LED “Ω“ lights up
continuously, then calibration has been carried out
sucessfully. During this process an acoustic signal is
generated.
Note:
During continuity tests, the plus pole of the
measuring voltage is located at the test electrode
designated with +L1. The measuring current has a
constant value of 5 μA for values of 0 ... 10 kΩ; 1 μA
for 10 ... 1999 kΩ. If in this operating mode a voltage
of 24 V or more is impressed, the device switches
automatically to voltage testing.
4.3.2 Testing phase sequence
To determine the phase sequence between two
phases in the phase network apply both test
electrodes, clasp the handle of the display part and
proceed as follows (example 230/400 V):
- Search for the phase conductors using one pole
(see phase test).
- Apply both test electrodes to the two phase
conductors (display 400 V).
- When phase L1 is applied to the test electrode
marked (+L1) and L2 to the other test electrode
R appears at the display for rotation is
clockwise. If L is indicated direction of rotation
is counter-clockwise.
- The test result has to be checked by exchanging
the two test electrodes. The opposite direction
of rotation must be displayed.
If 230 V is displayed instead of 400 V, the neutral
conductor may have been contacted with one of the
test electrodes.
Page 23
23
Measurement
Measuring
ranges
(auto-ranging)
Resolution Frequency
range/
measuring
Intrinsic
error
U-
U~
TRMS
U~¹)
R
0.10 V ... 8.99 V
9.0 V ... 99.9 V
100 V ... 1500 V
0.01 V
0.1 V
1 V
_
±1.5 %
+3 digits
1.0 V ... 99.9 V
100 V ... 1200 V
0.1 V
1 V
15 Hz ...
1.8 kHz
±1.5 %
+3 digits
15 V ... 99.9 V
100 V ... 499 V
›1.8 Hz ...
... 10 kHz
±15 %
+3 digits
0 ... 49 kΩ
50 ... 1999 kΩ 1 kΩ
5 µA
1 µA
±5 %
+3digits
¹) effective value; sinus
5. Technical data DSP 4
500 V ... 1200 V
›1.8 Hz ...
... 4 kHz
Nominal voltage range:
24* ... 1000 V AC/1500 V DC
*Auto on from 24 V
Overvoltage range
(exceeds the limit values in accordance with IEC 61243-3):
> 1000 V AC ... 1200 V AC
Nominal frequency range:
0 ... 500 Hz
Extended frequency range
(exceeds the limit values in accordance with IEC 61243-3):
15 Hz ... 10 kHz < 500 V,
15 Hz ... 4 kHz > 500 V
Input resistance:
approx. 320 kΩ AC
approx. 710 kΩ DC
Current (Peak value Is):
3,2 mA at 1000 V AC
1,4 mA at 1000 V DC
On-period:
2 minutes
Display:
4 LEDs for voltage,
continuity, and
phase sequence
LCD digital display
7-segment-gure,
2 lines
0 ... 1999 digit
backlight
3 measurments/s
Power supply:
9 V block battery
IEC 6LR61 / 6LF22 /
6LP3146 (alkali manganese) or corre-
sponding accumulator,
multi-stage display
of battery status
Surge voltage category:
CAT IV 600 V
CAT III 1000 V
Impulse withstand voltage
: >12 kV (1,2/50 µs)
Test voltage:
6 kV
Standard:
IEC 61243-3:2009
EN 61243-3:2010
DIN-EN 61243-3:2011
EMV-requirements:
DIN-EN 61326
Operating temperature:
-15…+45°C
Casing:
impact-resistant,
dustproof plastic casing
with unbreakable display
cover
Page 24
24
6. Battery
6.1. Battery indication
The latest battery status is symbolised by a threestage battery indicator.
indication of battery status
replace the battery soon – few
measurements possible (Battery
symbol ashing: no further measure
ments admissible!)
Attention!
When the empty battery symbol ashes, then no
more measurements can be performed and the
battery has to be replaced immediately.
The device requires a 9 V block battery IEC 6LR61 /
6LF22 / 6LP3146 (alkali-manganese).
6.2 Replacing the battery
Loosen the screw at the back of the instrument
which secures the battery compartment lid, remove
the lid.
Let the battery drop out of the battery compartment
with its CAT IV protection cover and exchange it.
Therefore, snap the battery contacts onto the 9 V
block battery and insert the battery together
with the CAT IV protection cover into the battery
compartment. Put the lid back on the battery compartment and screw it tight.
Regularly make sure that the battery of your device
does not leak. In case it does, you have to replace
the electrolyte completely and to insert a new
battery.
In case of a long storage period, remove the battery
from the device.
Note:
Included in the scope of delivery is one battery.
These battery is not to be re-charged. Attempting to
recharge it may cause risk to personal safety and damage to the equipment. The battery may not to be
opened. Depleted batteries must not be disposed
with the domestic waste. Please, return batteries at a
local retailer or municipal recycling depot. Return is
free of charge and required by law.
Protection category:
IP 65
Connecting line:
PUR hose cable
1000 V, 1m
Dimensions:
test electrode
with display part
240 x 62 x 39 mm
Weigth:
270 g (incl. battery)
Page 25
25
7. Maintenance
7.1 General information
The MultiSafe is absolutely mainteinance-free. Nevertheless, observe the following information in order to
maintain safe operation:
Always keep the voltage tester dry and clean. The
housing can be cleaned with a cloth dampened with
isopropyl (alcohol) or soapy water.
7.2 Repeated inspection
According to EN 61243-3 it is recommended to carry
out repeated examinations.
It should not exceed the time-limit of 6 years.
Depending on operation conditions and frequency, a
previous inspection may be recommendable.
The serial number with the date of manufacturing
(WWYYNN=Week Year Number) is imprinted on the
backside of the device. Repeated inspections are
oered by the manufacturer and indicated by the
inspection plate.
8. Repair
Repair is only allowed by the manufacturer or explicitly authorised repair shops.
In case of damages on the device or failure of the
function test according to section 3.2 or for detailed
inspection/calibration, please contact:
[email protected] or send the device and a
description of failure back to the manufacturer
(address see page 1).
9. Limited warranty and limitation of liability
By continuous quality checks and production
controls, most modern electronics and high quality
materials we guarantee that the tester will be free
from defects in material and workmanship for two
years.
This warranty does not cover batteries, improper
handling, not intended purpose, opening the housing, improper storage or damages from accidents.
No other warranties such as tness for a particular
purpose will be given.
We are not liable for any indirect, incidental or
consequential damages or losses arising from any
cause or theory.
Page 26
26
10. Accessories optional
General information
Only screwable or attachable extensions/adapters
DSP-S provided by the manufacturer may be used.
To use securely compact screwable
extensions both test electrodes of the MultiSafe DSP
must be provided with thread.
Attention!
The connection between test probe and voltage tester
has to be controlled in each case! Check function at a
known voltage source or by self-test.
Only a perfect mechanical connection ensures safe
contact and thus an unambiguous voltage test.
Safety instructions
Only qualified personnel with appropriate
protective equipment may do these workings.
Observe the minimum object distance to other
plant components that are energized or earthed
and use personal protective equipment as speci fied by national accident prevention regulations
(in Germany: DGUV 3 or EN 50110-1).
Hold the instrument by its handles only to avoid
covering the display or touching the extension
probes.
Voltage testers and test probes etc. must be kept
dry and clean.
Voltage testers and test probes etc. may not be
used when they are damaged.
Additional safety instructions
Insertion prod DSP-S20-A
Insertion prods may only be plugged to un-
covered cables into single wires otherwise there
is risk to short circuit.
Insertion tests damage the wire insulation.
Tests may only be performed at test points that
are sealable afterwards, e.g. at junction sleeves..
Pin tip DSP-S70/ DSP-S66/DSP-S120
Secure functioning can only be ensured with
contact positioned in the front. Test points at
the side must be visibly connected (not suitable
for sockets).
Page 27
27
81030 SP-LED Leather bag for SPB / DSP,
30 x 12 x 6 cm
81032 SP-KLT Artical leather bag SPB / DSP,
30 x 12 x 6 cm
84020 DSP-ETU Articial leather case for DSP /
LSP, 32 x 13 cm
84021 DSP-COR Cloth bag Cordura for DSP,
30 x 16 cm
81035 SP-KLT-S600 Artical leather bag for SPB /
DSP and test probes to 600 mm,
65 x 17 cm
81031 S-HUELSE Plastic casing for extension test
probes up to 600 mm
84019 DSP...G Thread set for both probes of
the DSP
84313 LSP-S500-* DSP / LSP extension 500 mm
isulated stainless steel tube
attachable, 1000 V
84010 DSP-S500-* DSP extension 500 mm isulated
stainless steel tube screwable,
1000 V
84014 DSP-S900-* DSP extension 900 mm GRP
srewable, 1000 V
84321 DSP-S20-A inseration prod for underground
cables screwable, 1000 V
84013 DSP-S70 DSP / LSP pin prod for test holes
and tight contacts,
exible pin 3 x 63 mm,
CAT IV, 1000 V
84315 DSP-S66 DSP pin prod srewable for the
holes and cloth contacts,
exible pin 3 x 66 mm, CAT IV,
1000 V
84011 DSP-S-ADA DSP / LSP attachable adapter
with 4 mm-socet, 1000 V
84312 DSP-SADAS DSP adapter srewable with 4
mm socket, 1000 V
84311 L-SETR Test line 0.8 m with crocodile
clip 1000 V, CAT III, red
Art.no. Type Description
Available accessories
Page 28
28
Via Acquanera, 29 22100 Como
tel. 031.526.566 (r.a.) fax 031.507.984
[email protected] www.calpower.it
Loading...
