Page 1
tk48
Betriebsanleitung Kehrmaschine
AD-360-045TS; AD-361-045TS; AD-364-045TS
Copyright © 2002 by Julius Tielbürger GmbH & Co. KG, Stemwede Nachdruck, auch auszugsweise nicht gestattet. KR-330-016TS 05/2010-1
Julius Tielbürger GmbH & Co. KG Maschinenfabrik
Postdamm 12 D-32351 Stemwede-Oppenwehe Tel.: +49 (0) 57 73/80 20 Fax: +49 (0) 57 73/81 75
Internet: www.tielbuerger.de
Page 2
Inhaltsverzeichnis
1 Die Betriebsanleitung ........................................................................................................................................................... 2
1.1 Allgemeines ................................................................................................................................................................ 2
1.2 Warnhinweise und Symbole ....................................................................................................................................... 2
2 Grundlegende Sicherheitshinweise ......................................................................................................................................4
2.1 Bestimmungsgemäße Verwendung ............................................................................................................................. 6
2.2 Organisatorische Maßnahmen .................................................................................................................................... 6
2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten................................................................................... 7
3 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung ... 5
4 Auslieferungszustand und Lieferumfang .............................................................................................................................. 6

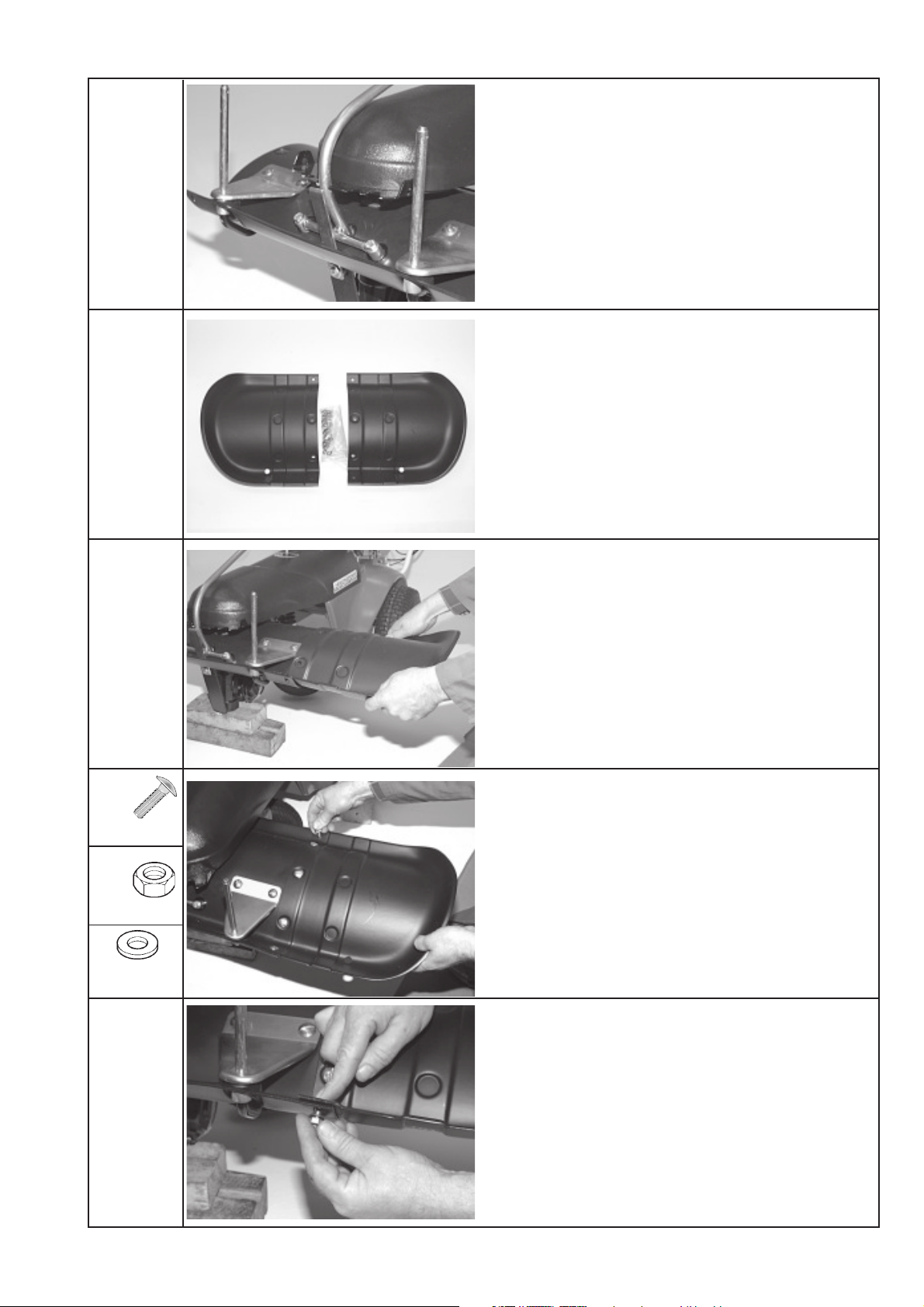

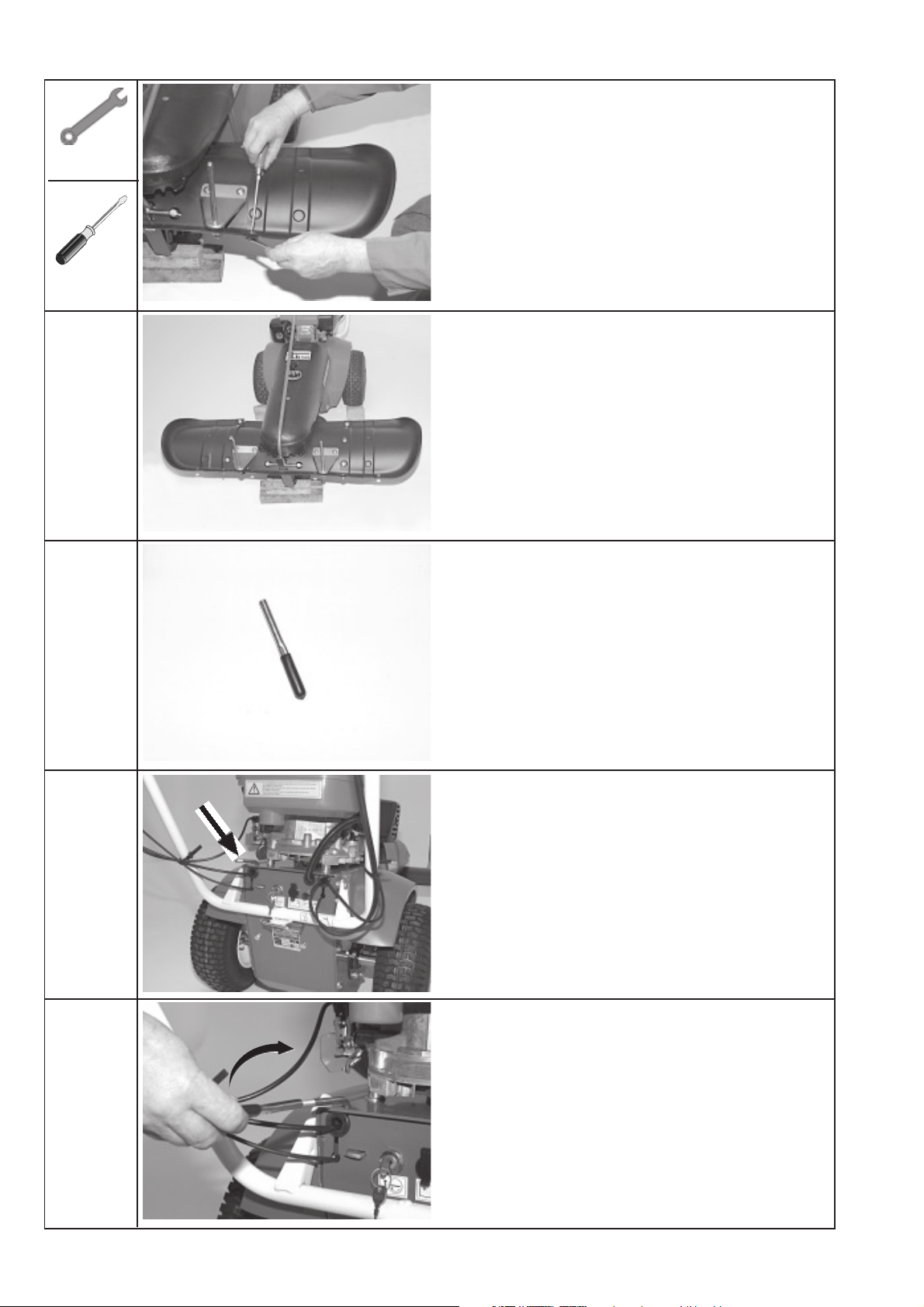

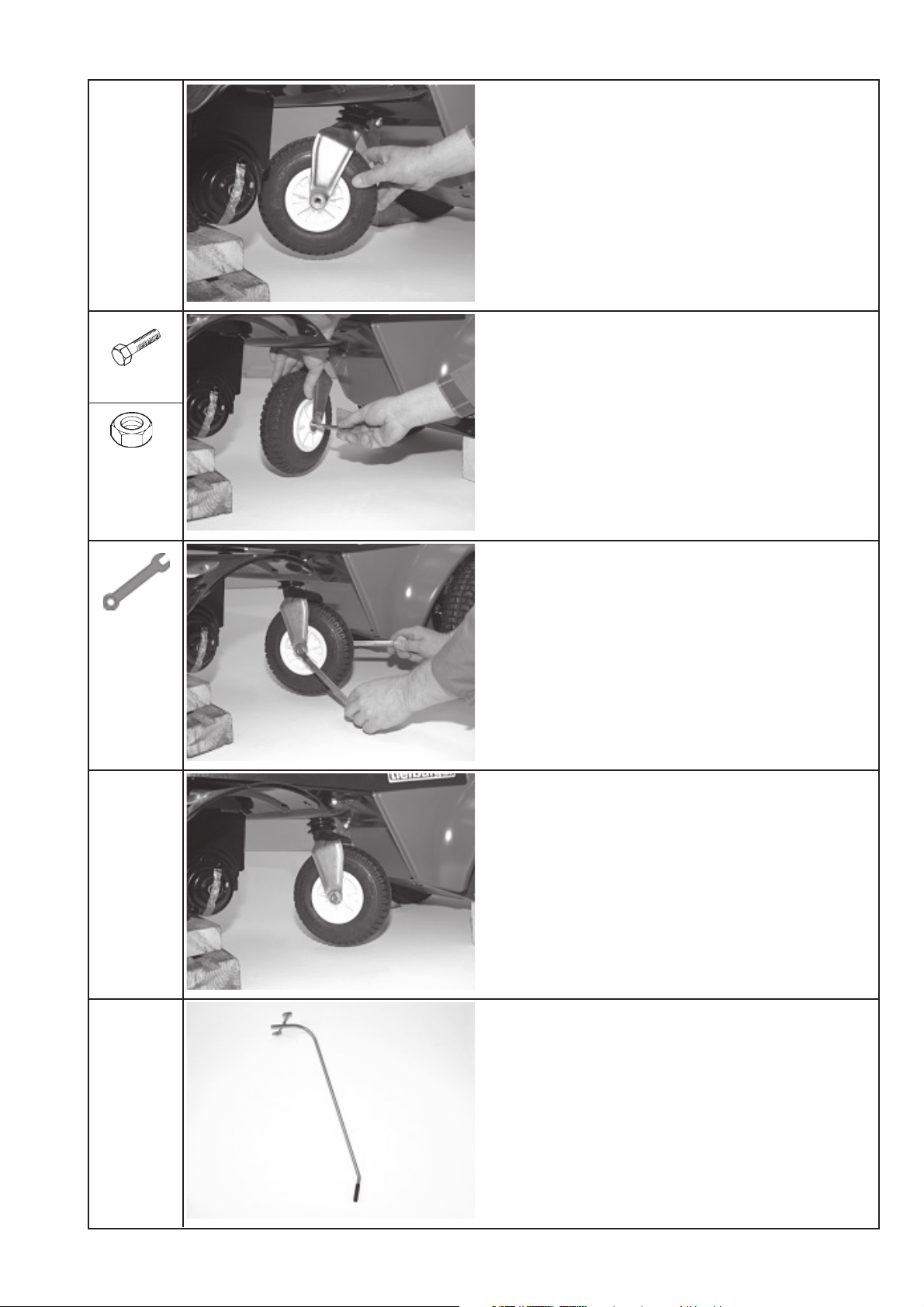

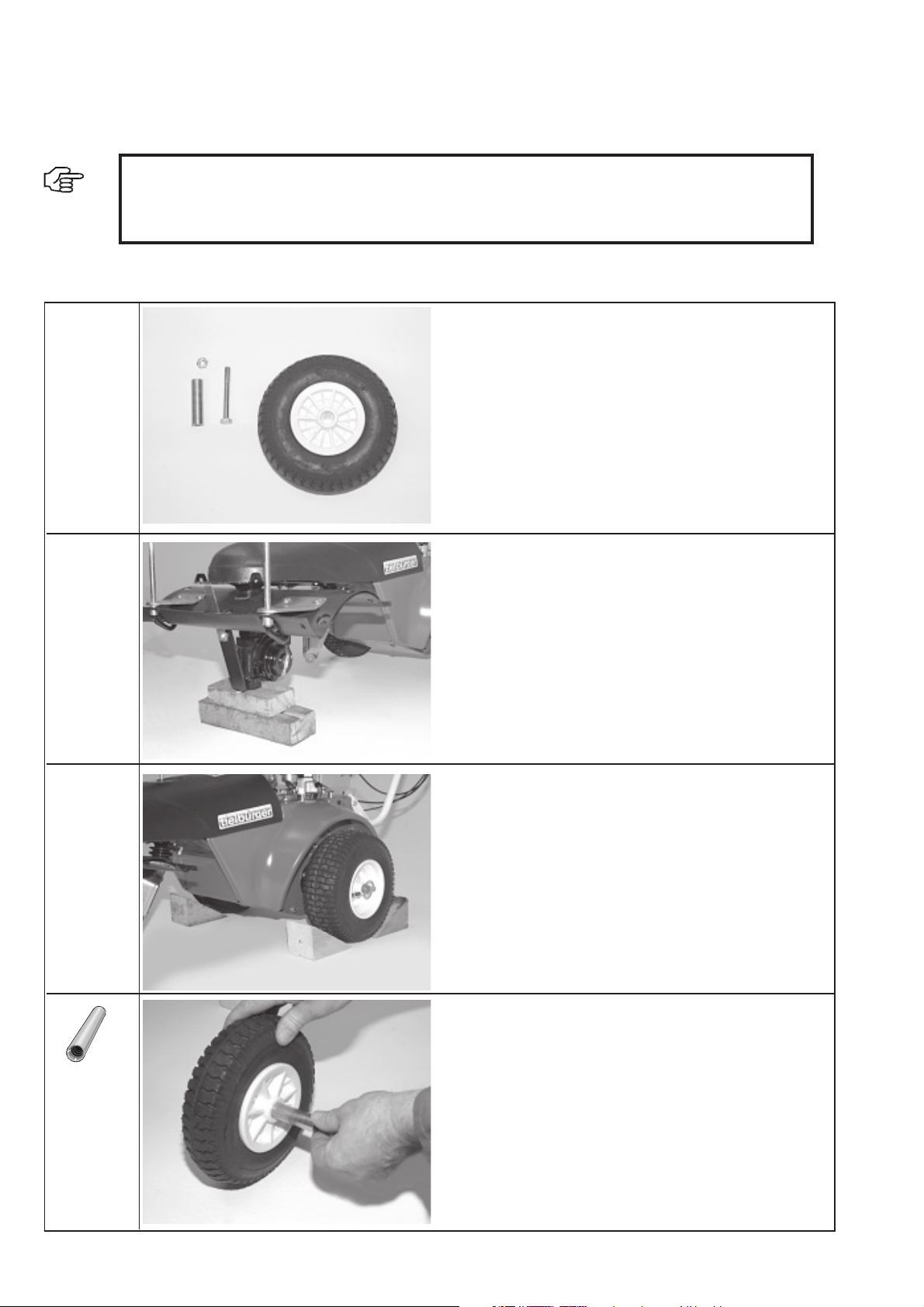

5 Montage ................................................................................................................................................................................. 7
6 Inbetriebnahme .................................................................................................................................................................... 15
6.1 Grundlegende Sicherheitshinweise für den Normalbetrieb ....................................................................................... 15

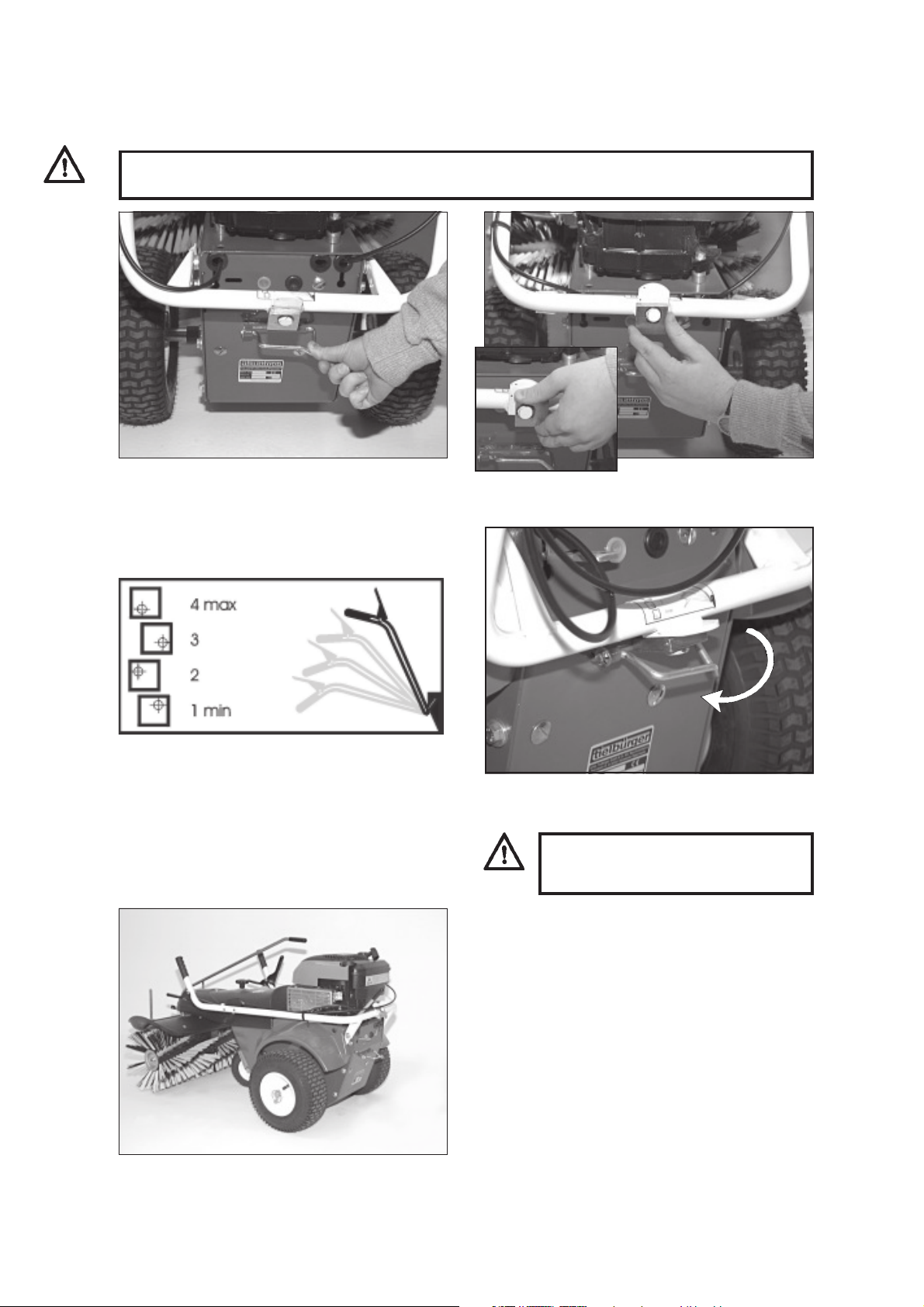

6.2 Lenkerhöhenverstellung ........................................................................................................................................... 16
6.3 Bürstendruck ............................................................................................................................................................ 17

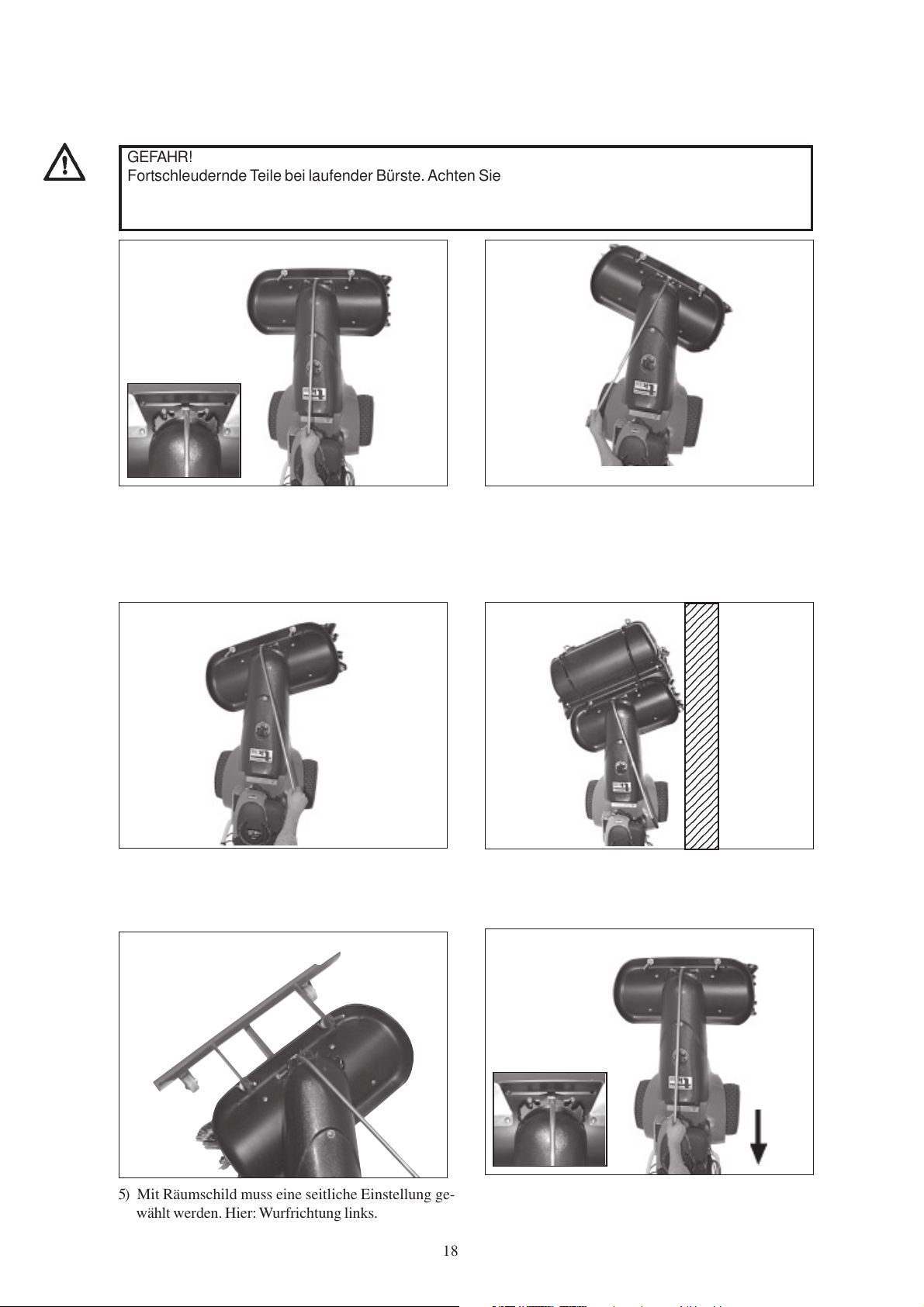

6.4 Einstellen der Wurfrichtung ...................................................................................................................................... 18

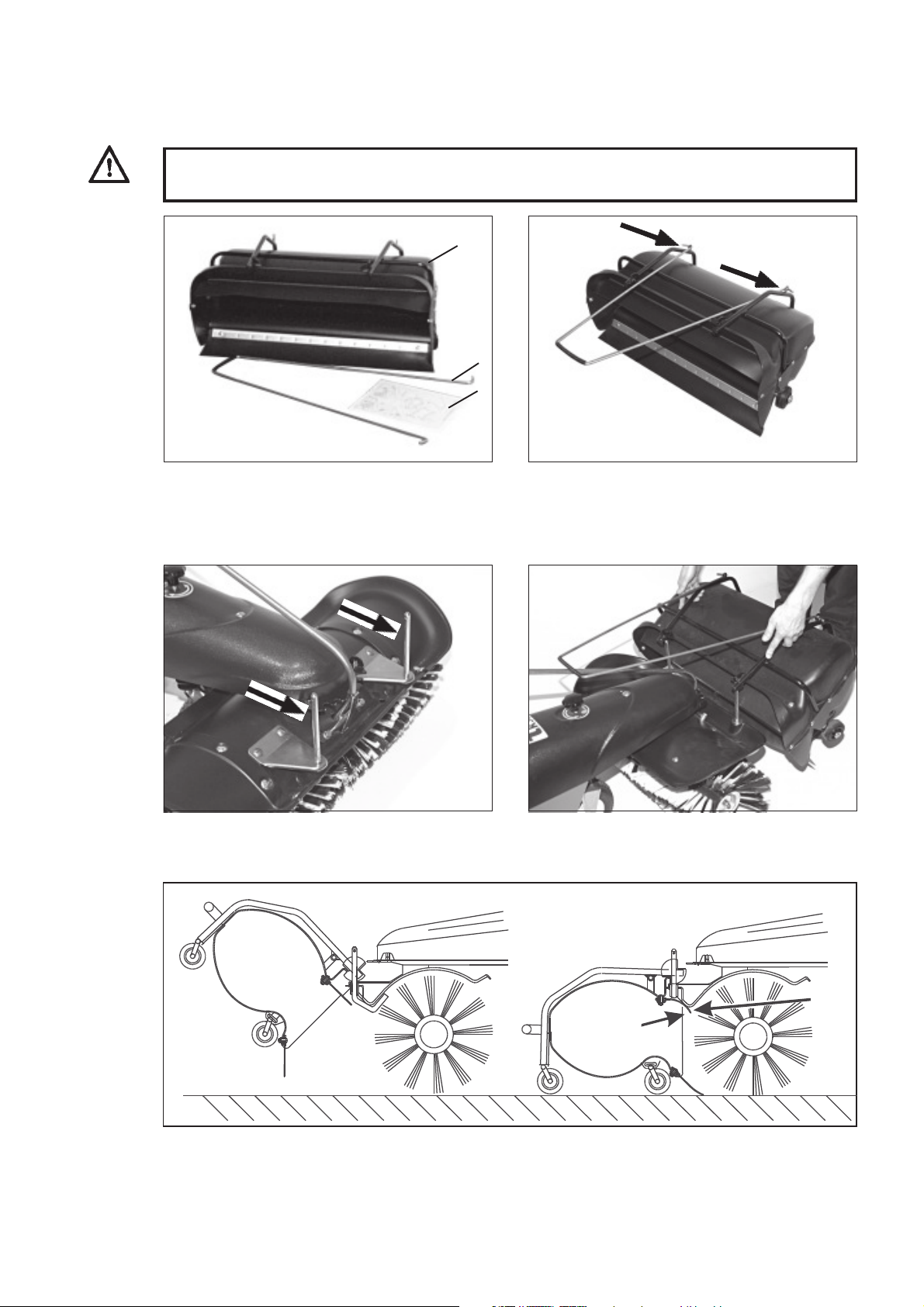

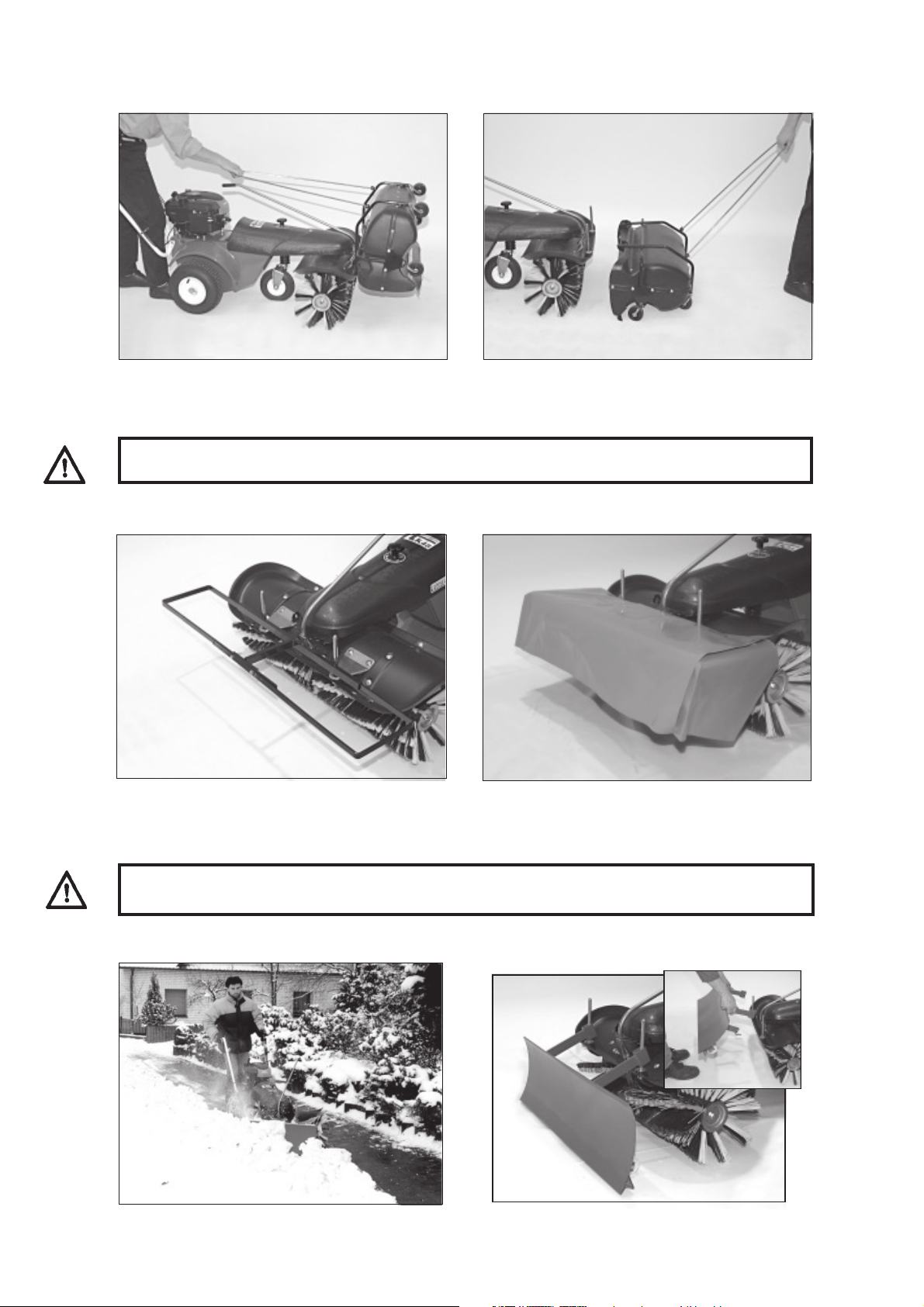

6.5 Kehrgutbehälter (Zubehör) ....................................................................................................................................... 19
6.6 Steinschlagschutzplane (Zubehör) ........................................................................................................................... 20
6.7 Räumschild (Zubehör) .............................................................................................................................................. 20

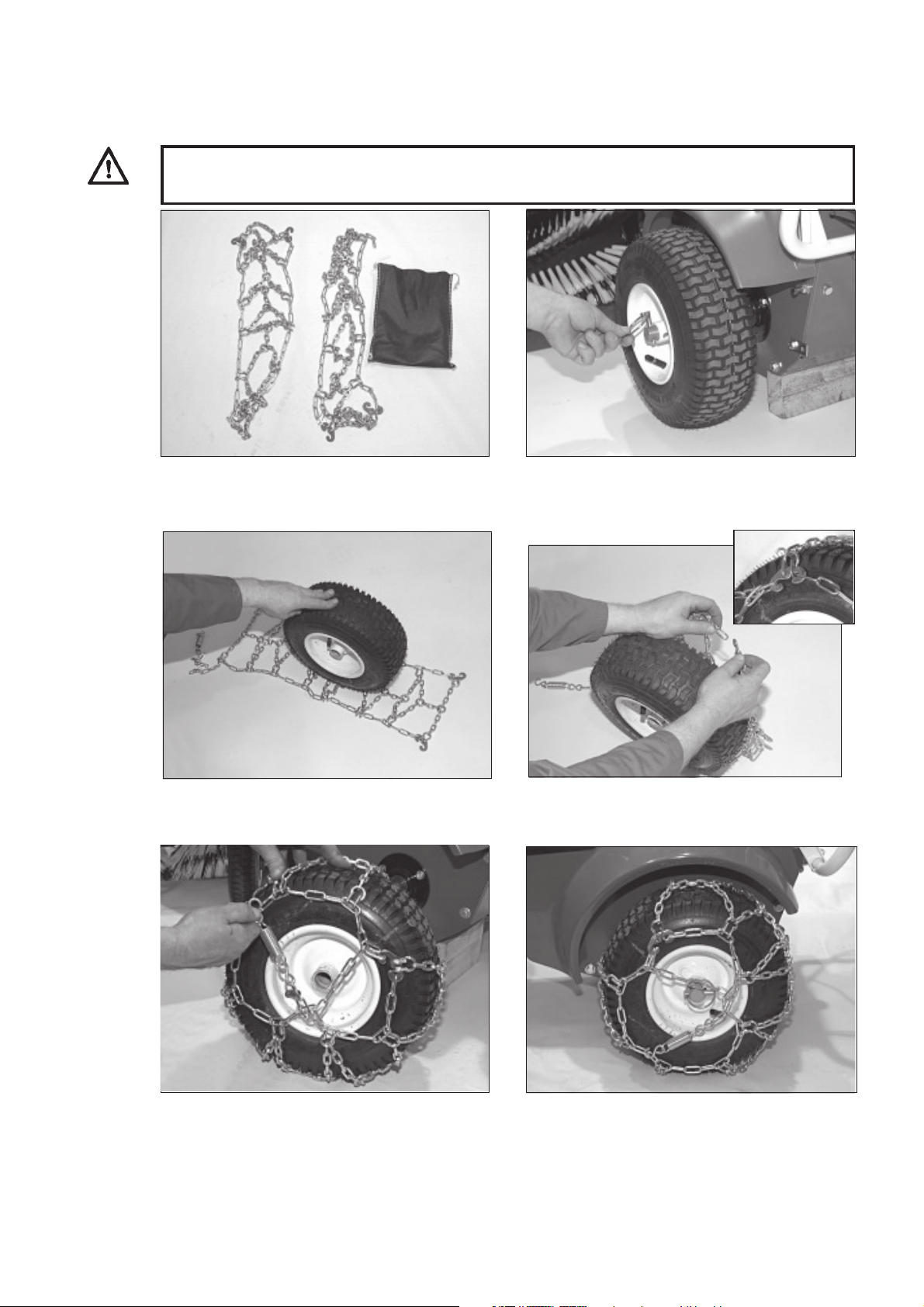

6.8 Schneeketten (Zubehör) ........................................................................................................................................... 21
6.9 Wassersprüheinrichtung (Zubehör) ......................................................................................................................... 22

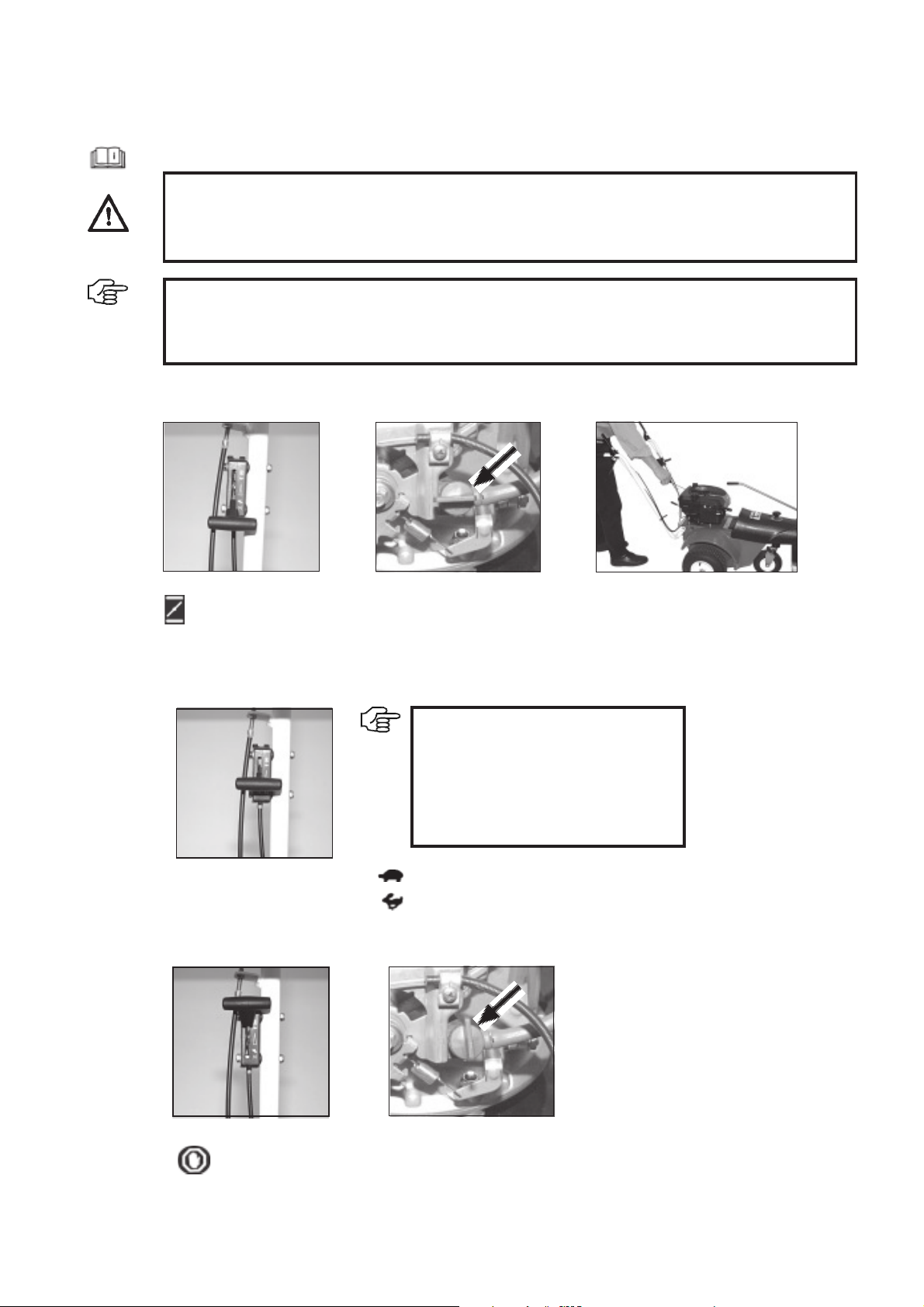

6.10 Fahrantrieb und Kehrbürstenantrieb ........................................................................................................................ 23

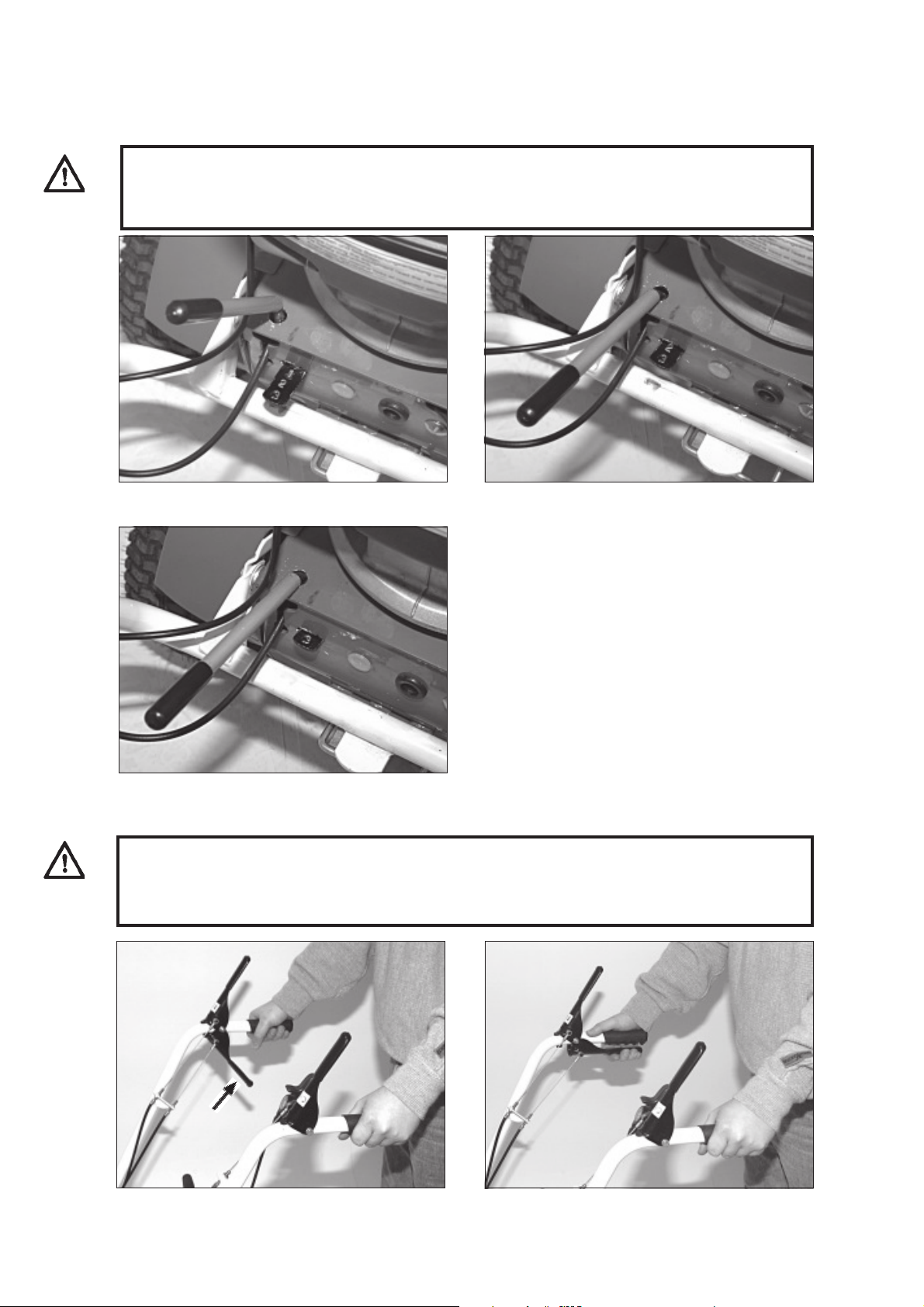

6.11 Gangwahlhebel ......................................................................................................................................................... 24
6.12 Rückwärtsgang ......................................................................................................................................................... 24
6.13 Wendefreilauf............................................................................................................................................................ 25
6.14 Tipptastenregelung................................................................................................................................................... 26
6.15 Motor starten / ausschalten (Kurzanleitung) ............................................................................................................ 27

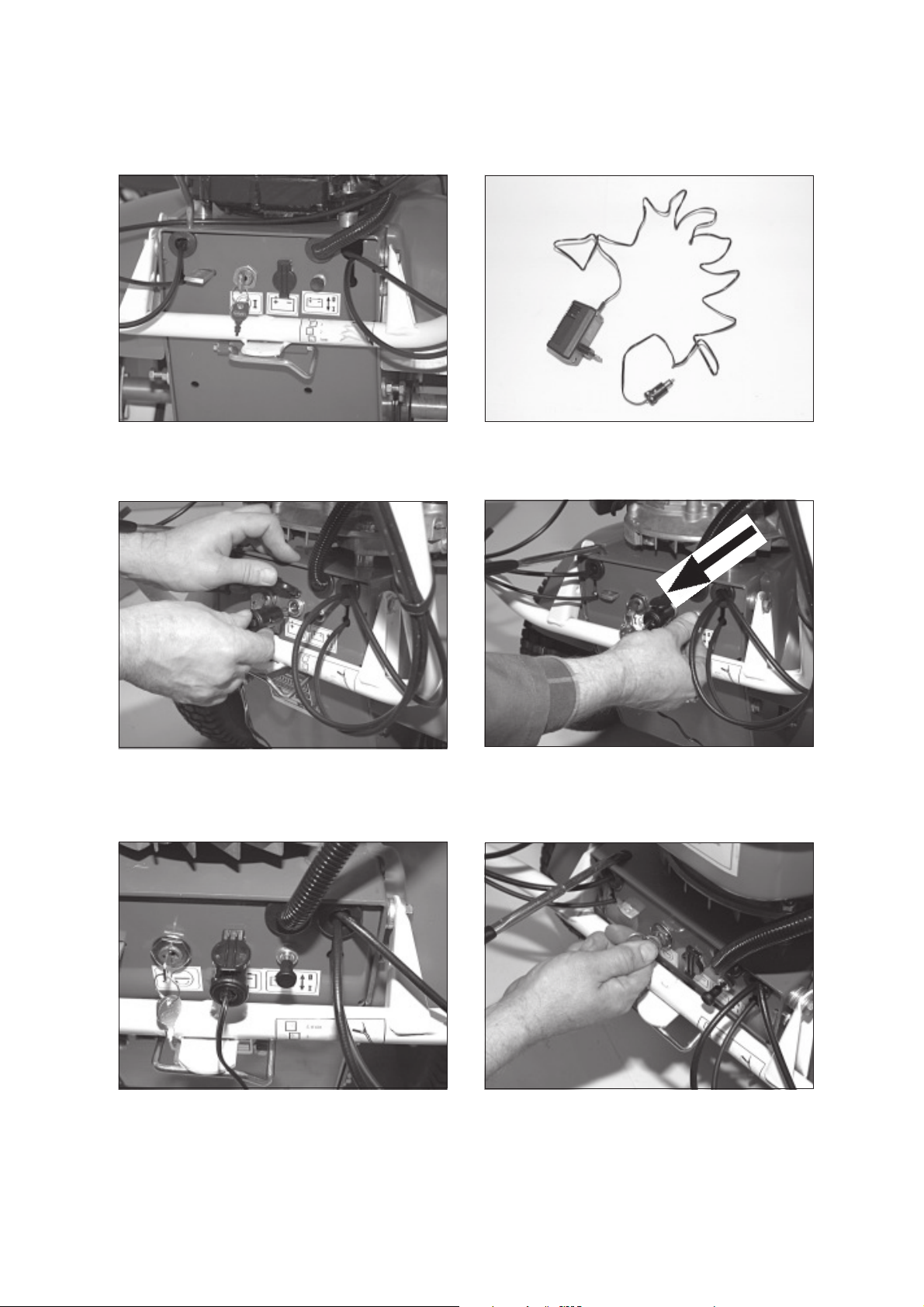

6.16 E-Start Motor ............................................................................................................................................................ 28
7 Wartung und Pflege ............................................................................................................................................................ 29
7.1 Grundlegende Sicherheitshinweise ........................................................................................................................... 29

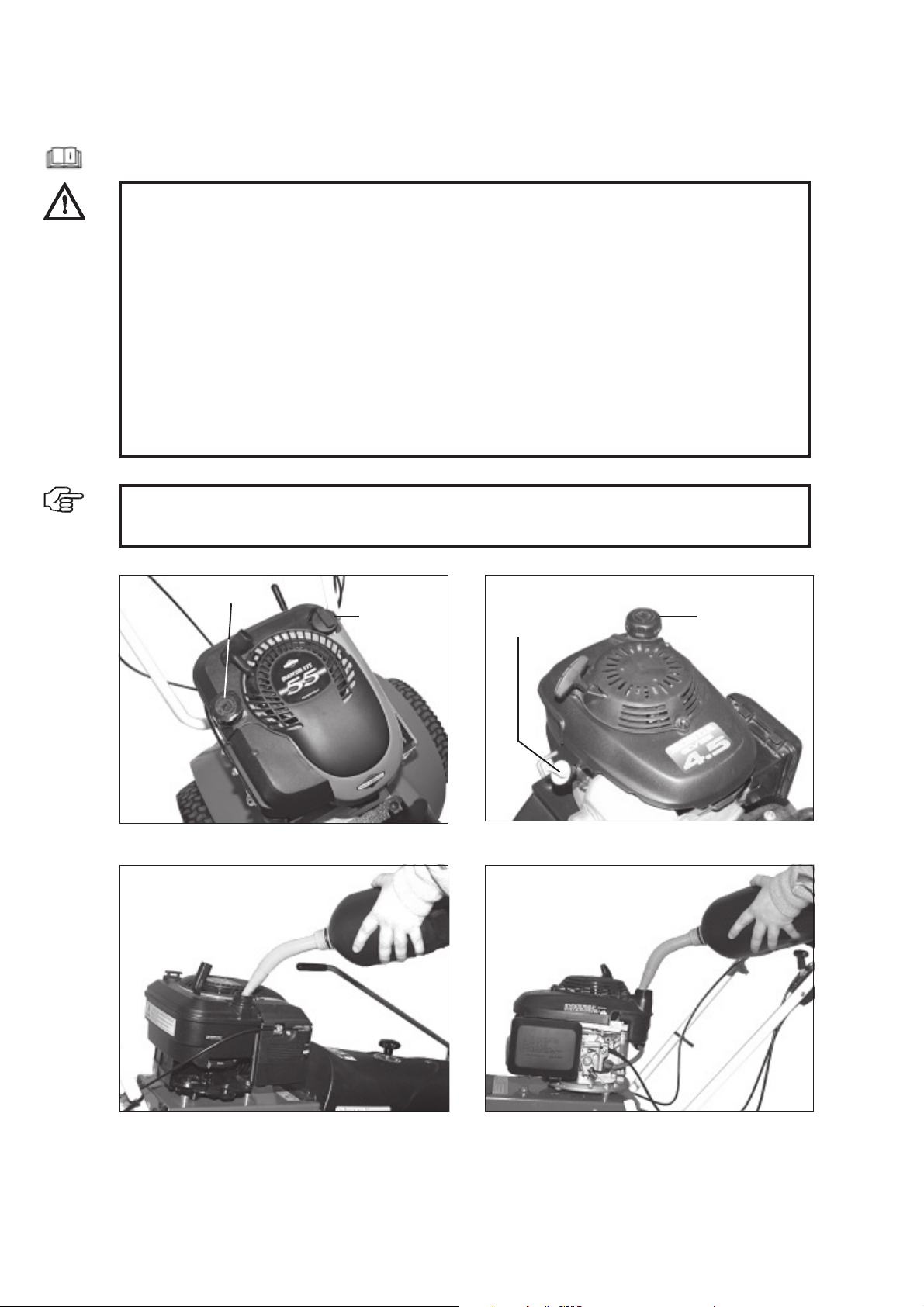

7.2 Kraftstoff tanken ....................................................................................................................................................... 30
7.3 Ölkontrolle ................................................................................................................................................................ 31

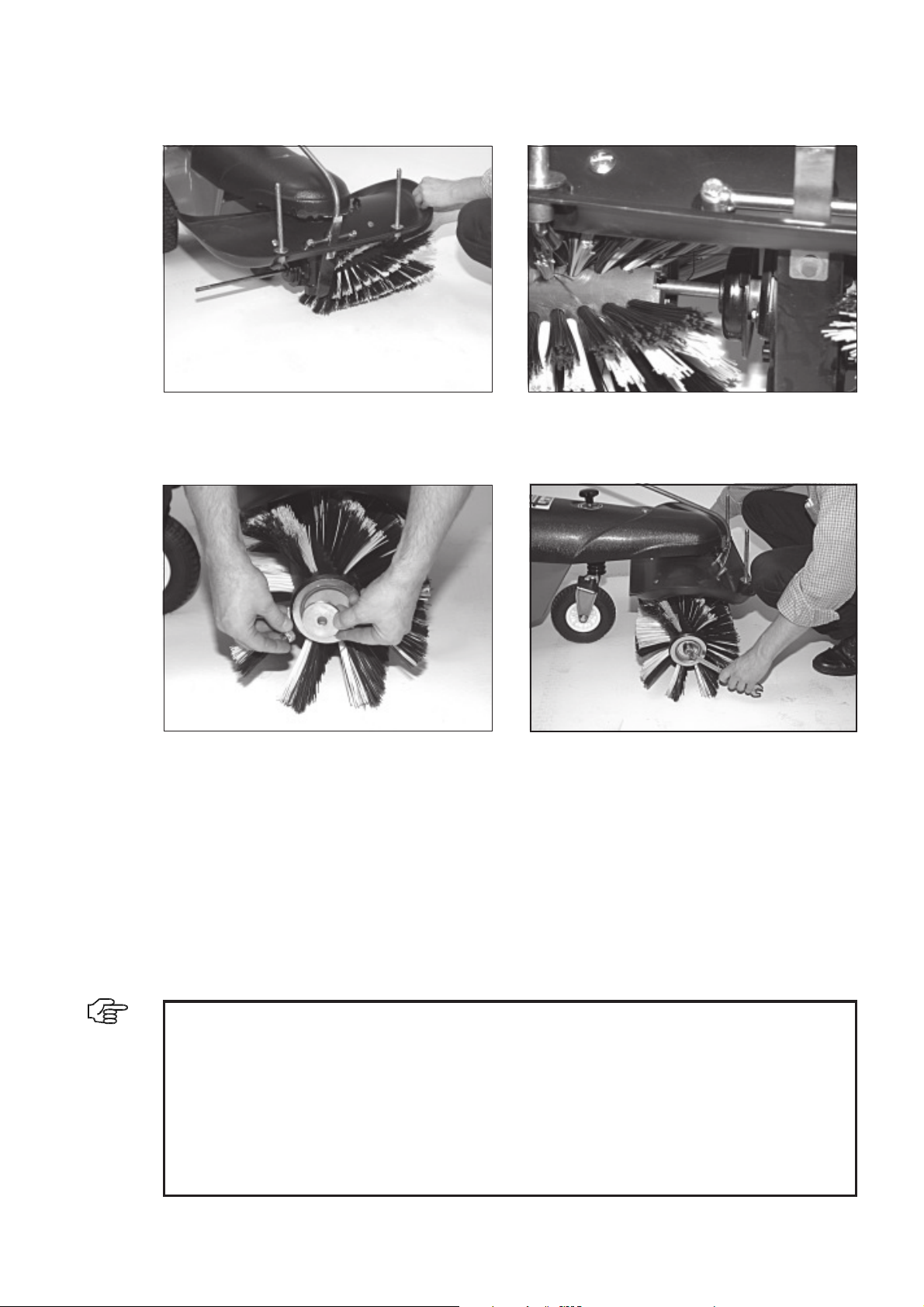

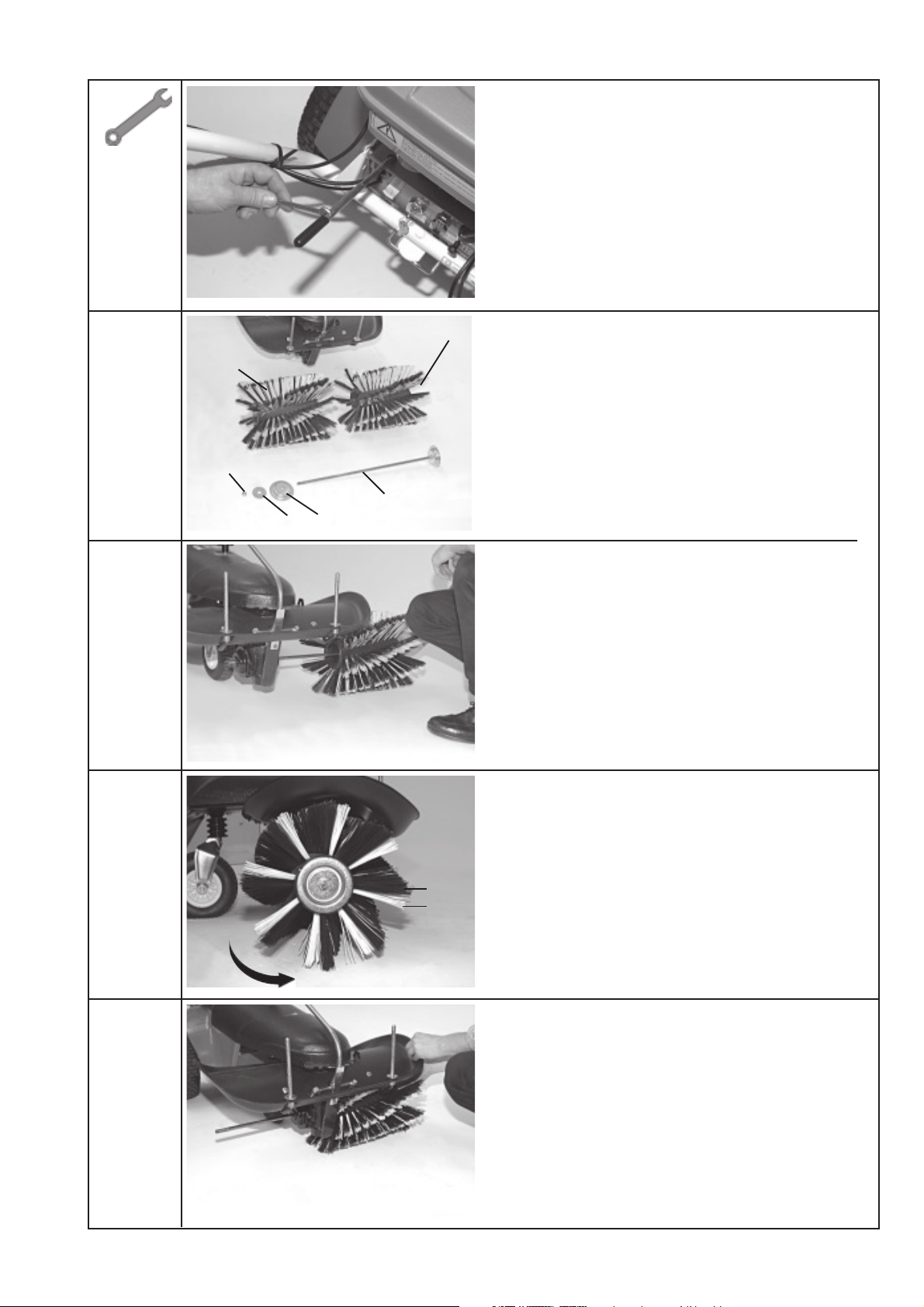

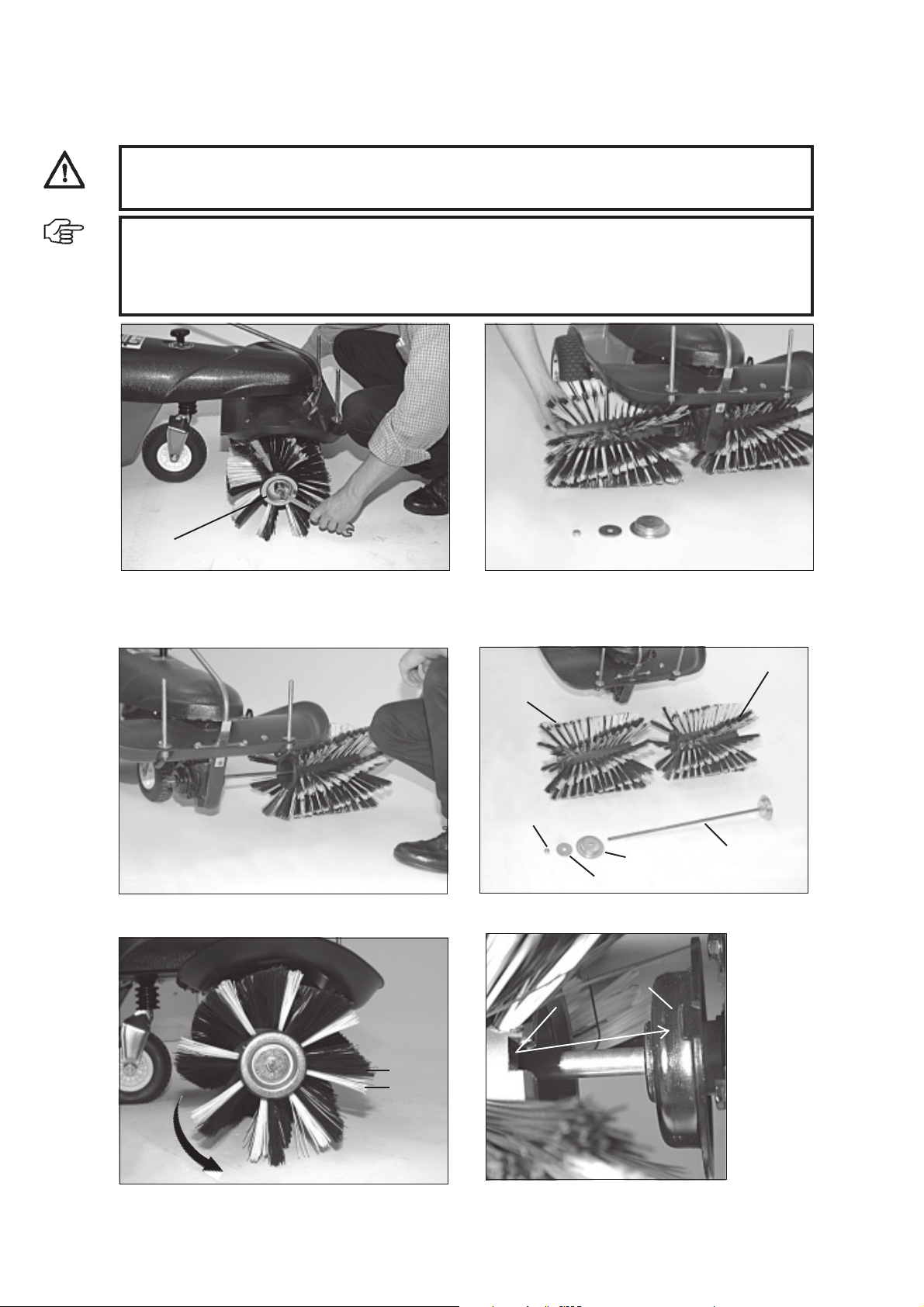

7.4 Austausch der Kehrbürsten ..................................................................................................................................... 32
7.5 Gerät reinigen ............................................................................................................................................................ 33

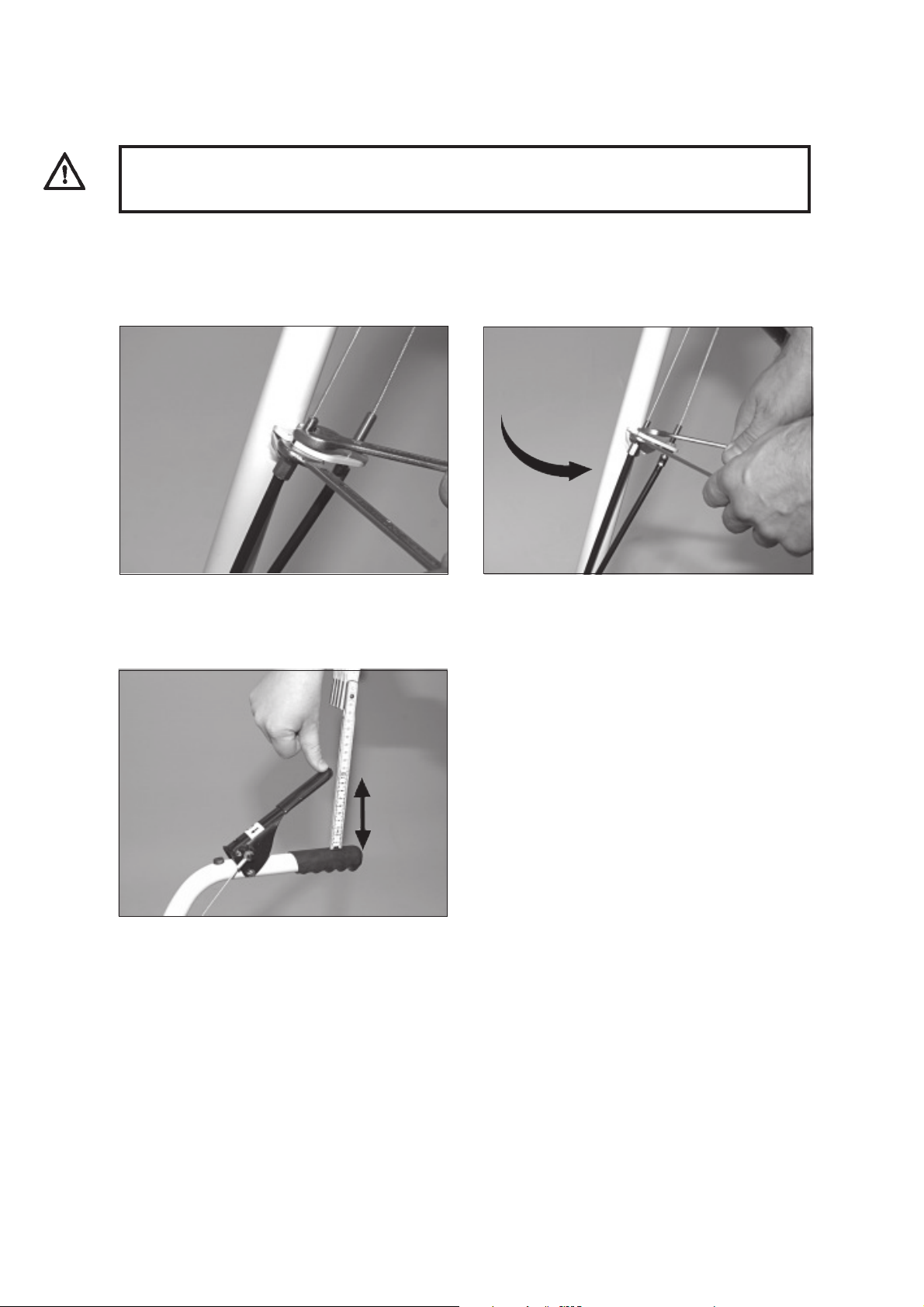

7.6 Einstellen bzw. Nachstellen der Bowdenzüge ........................................................................................................... 34

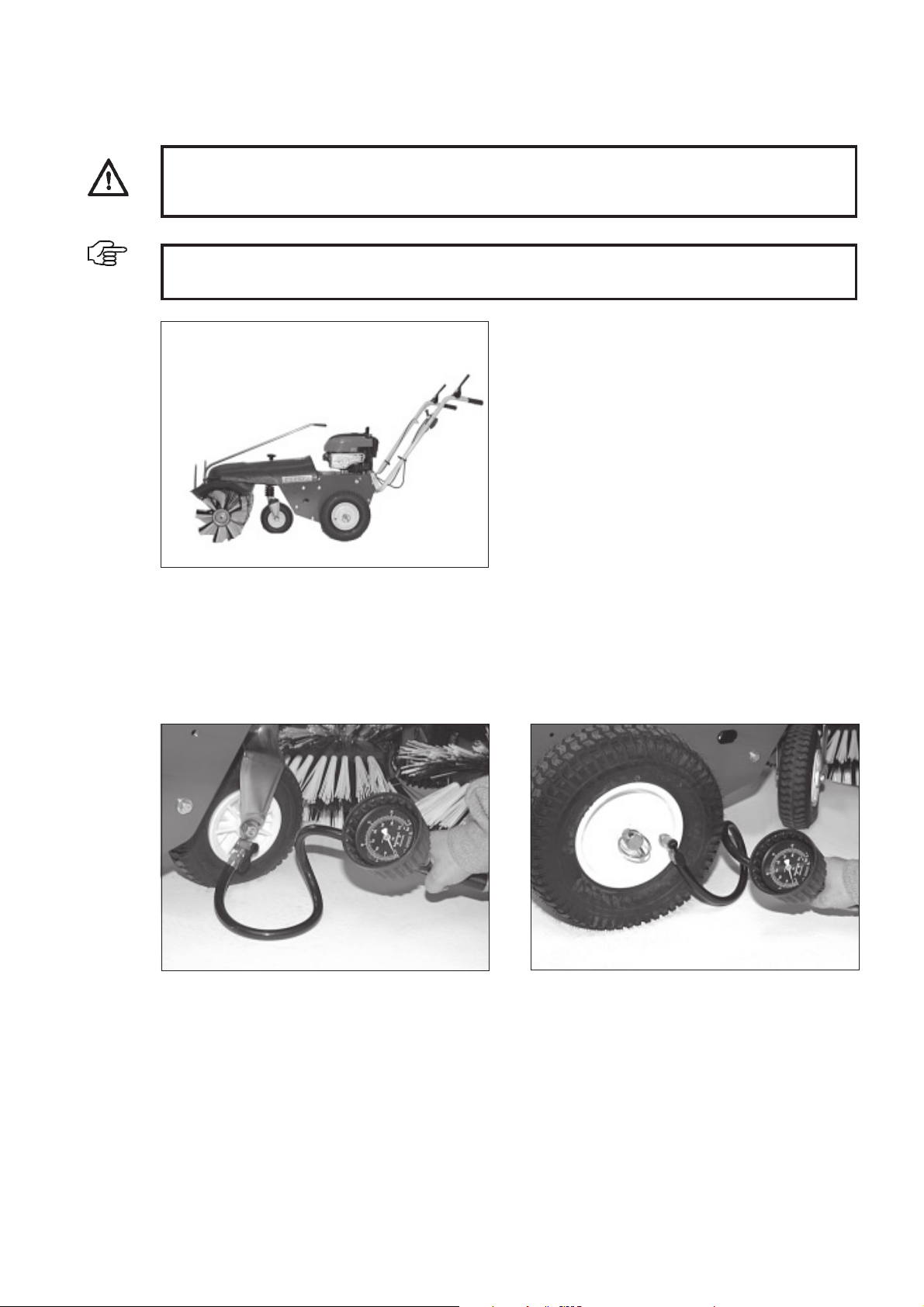

7.7 Reifenfülldruck prüfen und korrigieren ..................................................................................................................... 35
7.8 Reinigung Luftfilter ................................................................................................................................................... 36
7.9 Einlagerung ............................................................................................................................................................... 36
7.10 Wartungsplan ........................................................................................................................................................... 36
8 Störungen und ihre Beseitigung ........................................................................................................................................ 37

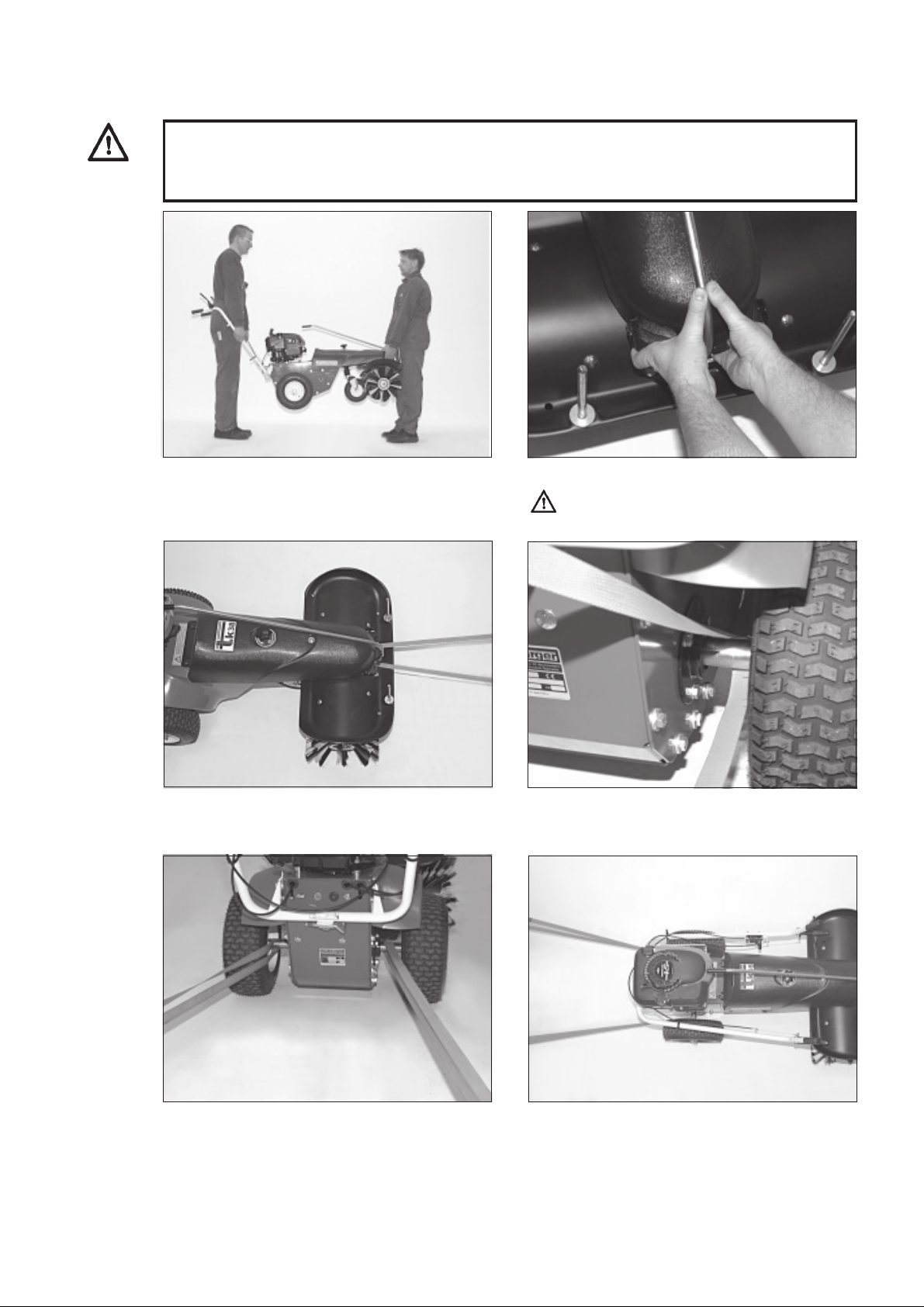

9 Transport ............................................................................................................................................................................. 39
10 Technische Daten ............................................................................................................................................................... 40
11 EG-Konformitätserklärung................................................................................................................................................ 41
1
Page 3
Die Betriebsanleitung
1 Die Betriebsanleitung
1.1 Allgemeines
Diese Betriebsanleitung soll erleichtern, die Maschine
kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Betriebsanleitung enthält wichtige Hinweise, die
Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden,
Reparaturkosten und Ausfallzeiten zu vermindern und
die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen.
Die Betriebsanleitung ist um Anweisungen aufgrund
bestehender nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.
Die Betriebsanleitung muss ständig am Einsatzort der
Maschine verfügbar sein.
Die Betriebsanleitung ist von jeder Person zu lesen
und anzuwenden, die mit Arbeiten mit/an der Maschine z. B.
- Bedienung, einschließlich Rüsten, Störungsbehebung
im Arbeitsablauf, Beseitigung von Produktionsabfällen,
Pflege, Entsorgung von Betriebs- und Hilfsstoffen
- Instandhaltung (Wartung, Inspektion, Instandsetzung) und/oder
- Transport beauftragt ist.
Neben der Betriebsanleitung und den im Verwenderland und an der Einsatzstelle geltenden verbindlichen
Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und
fachgerechtes Arbeiten zu beachten.
2
Page 4
1.2 Warnhinweise und Symbole
Betriebsanleitung lesen
GEFAHR!
bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod
oder schwerste Verletzungen.
WARNUNG!
bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können Tod oder schwerste Verletzungen eintreten.
VORSICHT!
bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können leichte Verletzungen eintreten.
WICHTIG!
bezeichnet Anwendungstipps und andere nützliche Informationen.
Die Betriebsanleitung
2x M8x20
Symbol
Schraube
Kein Werkzeug verwenden
Auf der Werkbank arbeiten
Symbol
Typ
Anzahl
Typ
Beispiele:
M8 x 16
Erklärung
M = Metrisch
S = Durchmesser in mm
16 = Länge in mm
Scheibe
Mutter
Ring-Maulschlüssel
Sechskantschraubendreher
Schraubendreher
Kreuzschlitzschraubendreher
8,1 - 58 - 5
M8 (S)
8
PZ 2
PH 2
3
8,1 = Innendurchmesser
58 = Außendurchmesser
5 = Materialstärke in mm
M = Metrisch
8 = Innendurchmesser in mm
(S) = Sicherungsmutter
8 = Größe in mm
PZ 2 = Pozidrive Größe 2
PH2 = Phillips Größe 2
Page 5
Grundlegende Sicherheitshinweise
2 Grundlegende Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Die Maschine ist nach dem Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut.
Dennoch können bei ihrer Verwendung Gefahren für
Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen der Maschine und anderer Sachwerte
entstehen.
Maschine nur in technisch einwandfreiem Zustand
sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen! Insbesondere Störungen, die die Sicherheit
beeinträchtigen können, umgehend beseitigen (lassen)!
Die Maschine ist ausschließlich für das Kehren in der
Anlagenpflege und im Winterdienst bestimmt. Eine an-
2.2 Organisatorische Maßnahmen
Die Betriebsanleitung ständig am Einsatzort der Maschine griffbereit aufbewahren!
Ergänzend zur Betriebsanleitung allgemeingültige gesetzliche und sonstige verbindliche Regelungen zur
Unfallverhütung und zum Umweltschutz beachten und
anweisen!
Derartige Pflichten können auch z. B. den Umgang mit
Gefahrstoffen oder das Zurverfügungstellen/Tragen
persönlicher Schutzausrüstungen oder straßenverkehrsrechtliche Regelungen betreffen.
Betriebsanleitung um Anweisungen einschließlich
Aufsichts- und Meldepflichten zur Berücksichtigung
betrieblicher Besonderheiten, z. B. hinsichtlich Arbeitsorganisation, Arbeitsabläufen, eingesetztem Personal,
ergänzen.
Das mit Tätigkeiten an der Maschine beauftragte Personal muss vor Arbeitsbeginn die Betriebsanleitung,
und hier besonders das Kapitel Sicherheitshinweise,
gelesen haben. Während des Arbeitseinsatzes ist es
zu spät. Dies gilt in besonderem Maße für nur gelegentlich, z. B. beim Rüsten, Warten, an der Maschine
tätig werdendes Personal.
Zumindest gelegentlich sicherheits- und gefahrenbewusstes Arbeiten des Personals unter Beachtung
der
Betriebsanleitung kontrollieren!
Das Personal darf keine offenen langen Haare, lose
Kleidung oder Schmuck einschließlich Ringe tragen.
Es besteht Verletzungsgefahr z. B. durch Hängenbleiben oder Einziehen.
dere oder darüber hinausgehende Benutzung gilt als
nicht bestimmungsgemäß. Die Maschine darf z.B. nicht
zum Kehren von Futtermitteln genutzt werden. Es könnten sich Borsten lösen , die vom Tier verzehrt werden
und zu Verletzungen führen. Für hieraus resultierende
Schäden haftet der Hersteller/Lieferer nicht. Das Risiko trägt allein der Anwender. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der
Betriebsanleitung und die Einhaltung der Inspektionsund Wartungsbedingungen.
Die Kehrmaschine darf nur mit vom Hersteller zugelassenen Bürsten betrieben werden.
Soweit erforderlich oder durch Vorschriften gefordert,
persönliche Schutzausrüstungen benutzen!
Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten!
Alle Sicherheits- und Gefahrenhinweise an/auf der Maschine vollzählig in lesbarem Zustand halten!
Bei sicherheitsrelevanten Änderungen der Maschine
oder ihres Betriebsverhaltens Maschine sofort stillsetzen und Störung der zuständigen Stelle/Person melden!
Keine Veränderungen, An- und Umbauten an der Maschine, die die Sicherheit beeinträchtigen könnten,
ohne Genehmigung des Lieferers vornehmen! Dies gilt
auch für den Einbau und die Einstellung von Sicherheitseinrichtungen und -ventilen sowie für das Schweißen an tragenden Teilen.
Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entsprechen. Dies ist bei
Originalersatzteilen immer gewährleistet.
Vorgeschriebene oder in der Betriebsanleitung angegebene Fristen für wiederkehrende Prüfungen/Inspektionen einhalten!
Zur Durchführung von Instandhaltungsmaßnahmen
ist eine der Arbeit angemessene Werkstattausrüstung
unbedingt notwendig.
Standort und Bedienung von Feuerlöschern bekanntmachen!
Die Brandmelde- und Brandbekämpfungsmöglichkeiten beachten!
4
Page 6
2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten
Grundlegende Sicherheitshinweise
Arbeiten an/mit der Maschine dürfen nur von zuverlässigem Personal durchgeführt werden. Gesetzlich
zulässiges Mindestalter beachten!
Nur geschultes oder unterwiesenes Personal einsetzen, Zuständigkeiten des Personals für das Bedienen,
Rüsten, Warten, Instandsetzen klar festlegen!
Sicherstellen, dass nur dazu beauftragtes Personal an
der Maschine tätig wird!
Maschinenführer-Verantwortung - auch im Hinblick auf
verkehrsrechtliche Vorschriften - festlegen und ihm das
Ablehnen sicherheitswidriger Anweisungen Dritter
ermöglichen!
Zu schulendes, anzulernendes, einzuweisendes oder
im Rahmen einer allgemeinen Ausbildung befindliches
Personal nur unter ständiger Aufsicht einer erfahrenen
Person an der Maschine tätig werden lassen!
Arbeiten an elektrischen Ausrüstungen der Maschine
dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer
Elektrofachkraft gemäß den elektrotechnischen Regeln
vorgenommen werden.
Arbeiten an Fahrwerken, Brems- und Lenkanlagen darf
nur hierfür ausgebildetes Fachpersonal durchführen!
Das Gerät regelmäßig reinigen, insbesondere im Auspuff- und Motorenbereich. Andernfalls besteht erhöhte Brandgefahr!
5
Page 7
Auslieferungszustand und Lieferumfang

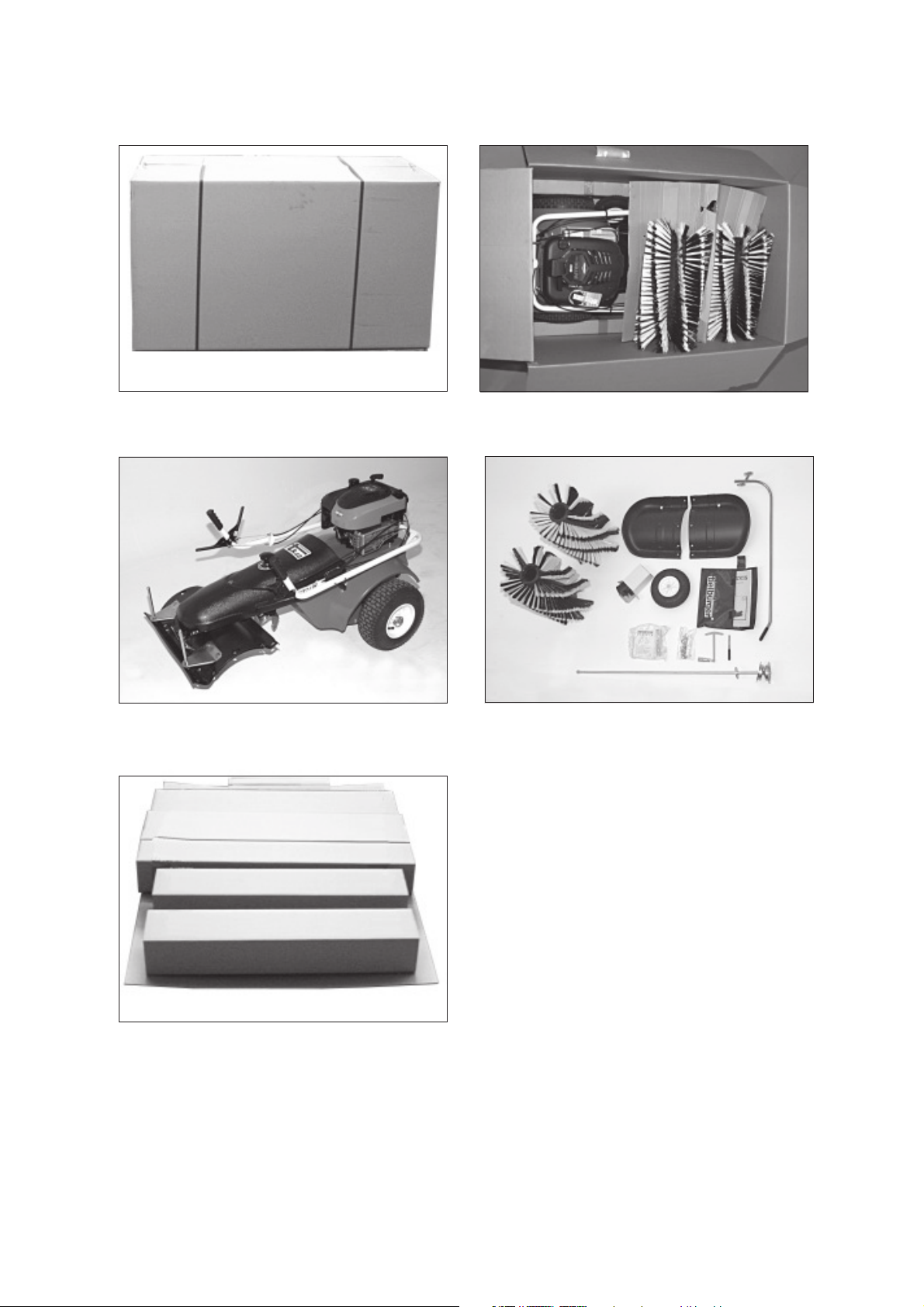

3 Auslieferungszustand und Lieferumfang
1) Produktverpackung 2) Kontrolle der Originalverpackung
3) Anlieferungszustand
5) Bitte führen Sie das Verpackungsmaterial dem
Wertstoffrecycling zu.
4) Die Lieferung erfolgt in einem Faltkarton:
1 Kehrmaschine
1 Beipacktüte mit
- Bedienungsanleitung
- Ersatzteilliste
- Bedienungsanleitung für den Motor
Zubehör (ist gesondert zu bestellen)
- Kehrgutbehälter
- Räumschild
- Schneeketten
- Wassersprüheinrichtung
- Steinschlagschutzplane
6
Page 8
Abbildung des Gerätes mit Gefahrenzone

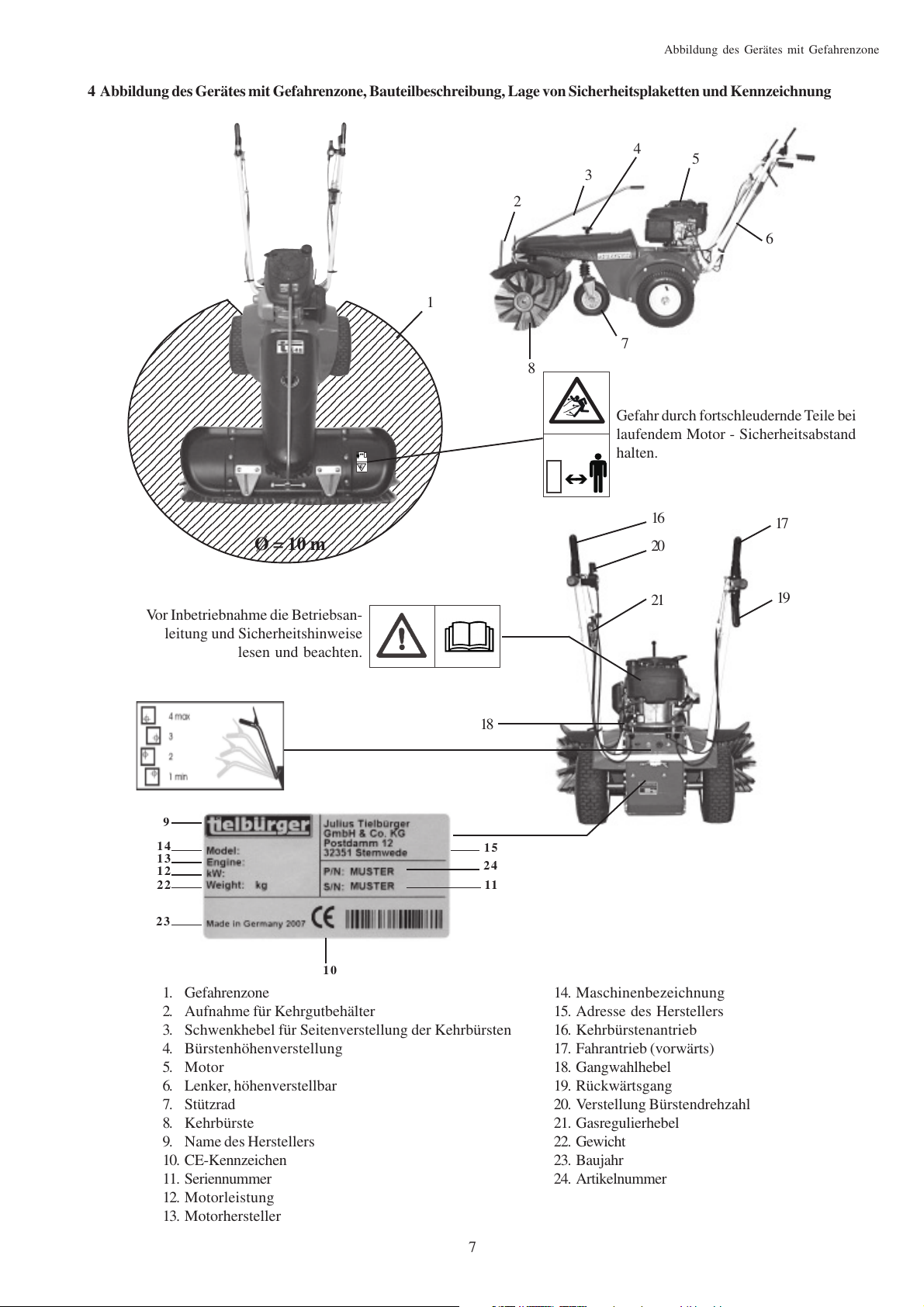

4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung
Ø = 10 m
Vor Inbetriebnahme die Betriebsan-
leitung und Sicherheitshinweise
lesen und beachten.
4
5
3
2
6
1
7
8
Gefahr durch fortschleudernde Teile bei
laufendem Motor - Sicherheitsabstand
halten.
16
17
20
21
19
18
9
14
13
12
22
23
10
15
24
11
1. Gefahrenzone
2. Aufnahme für Kehrgutbehälter
3. Schwenkhebel für Seitenverstellung der Kehrbürsten
4. Bürstenhöhenverstellung
5. Motor
6. Lenker, höhenverstellbar
7. Stützrad
8. Kehrbürste
9. Name des Herstellers
10. CE-Kennzeichen
11. Seriennummer
12. Motorleistung
13. Motorhersteller
14. Maschinenbezeichnung
15. Adresse des Herstellers
16. Kehrbürstenantrieb
17. Fahrantrieb (vorwärts)
18. Gangwahlhebel
19. Rückwärtsgang
20. Verstellung Bürstendrehzahl
21. Gasregulierhebel
22. Gewicht
23. Baujahr
24. Artikelnummer
7
Page 9
Montage
5. Montage
WICHTIG!
Füllen Sie jetzt noch kein Öl oder Benzin auf den Motor.
Bevor Sie beginnen, verschaffen Sie sich einen Überblick über den Montageablauf und über die erforderlichen Teile und Werkzeuge.

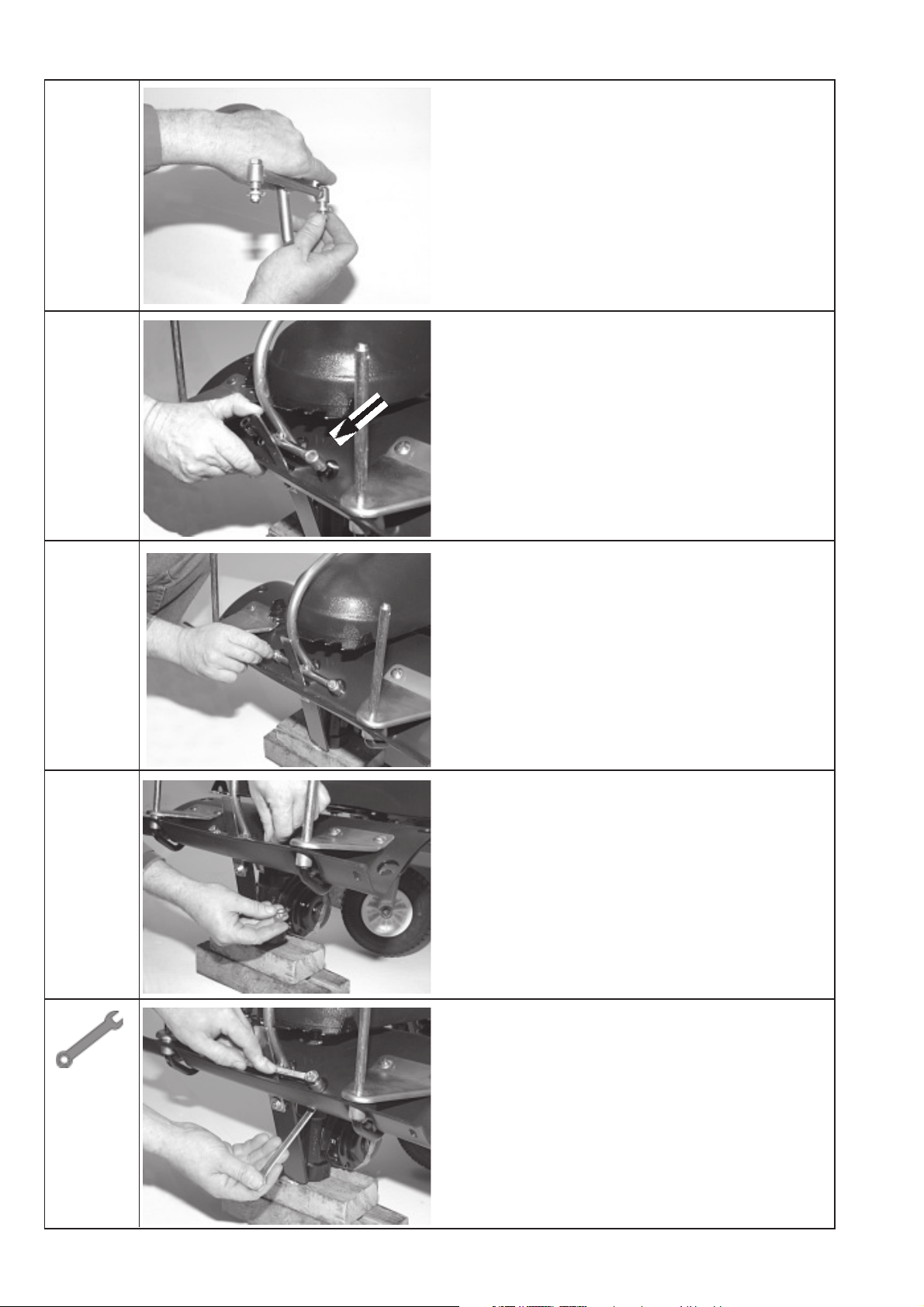

Stützrad mit Befestigungsmaterial
Kehrmaschine vorne auf einem Holzklotz abstützen.
Die Räder sichern.
Die Hülse durch das Rad stecken.
8
Page 10
1 x M 10 x 90
1 x M 10
Montage
Stützrad positionieren
6 kt - Schraube durchstecken und anschließend die
Mutter aufdrehen.
SW 17
Den Schraubenkopf mit einem Ring-Maulschlüssel festhalten und die Mutter mit einem zweiten Ring-Maulschlüssel fest anziehen.
Fertig montiertes Stützrad.
Schwenkhebel
9
Page 11
Montage
Beide Muttern lösen und Schrauben herausnehmen.
Blattfeder zurückbiegen und Schwenkhebel so dahinter
schieben, dass die Bohrungen deckungsgleich
übereinander liegen.
Von oben die beiden Schrauben durchstecken.
Von unten Scheiben aufstecken und Muttern aufschrauben.
SW 13
Schraubenkopf festhalten und Mutter festziehen.
10
Page 12
Angebauter Schwenkhebel.
Seitenteile
Kehrbürstenabdeckung und
Beipacktüte
Montage
10x M8 x 16
10x M8
10x
8,4 -16 -1,6
Seitenteil so positionieren, dass die Bohrungen
deckungsgleich sind.
Von oben die Schrauben aus der Beipacktüte
durchstecken.
Scheiben von unten aufstecken und Mutter aufdrehen.
11
Page 13
Montage
SW 13
Gr. 12
Mutter mit einem Ring-Maulschlüssel
festhalten und Schraube mit Schraubendreher festschrauben.
Die zweite Bürstenabdeckung wird auf die gleiche Weise montiert
Schalthebelverlängerung
Position Schalthebel
Verlängerung gerade am Schalthebel ansetzen und
( durch drehen ) verschrauben.
12
Page 14
SW 8
Montage
Mit einem Ring-Maulschlüssel (SW 8) festziehen.

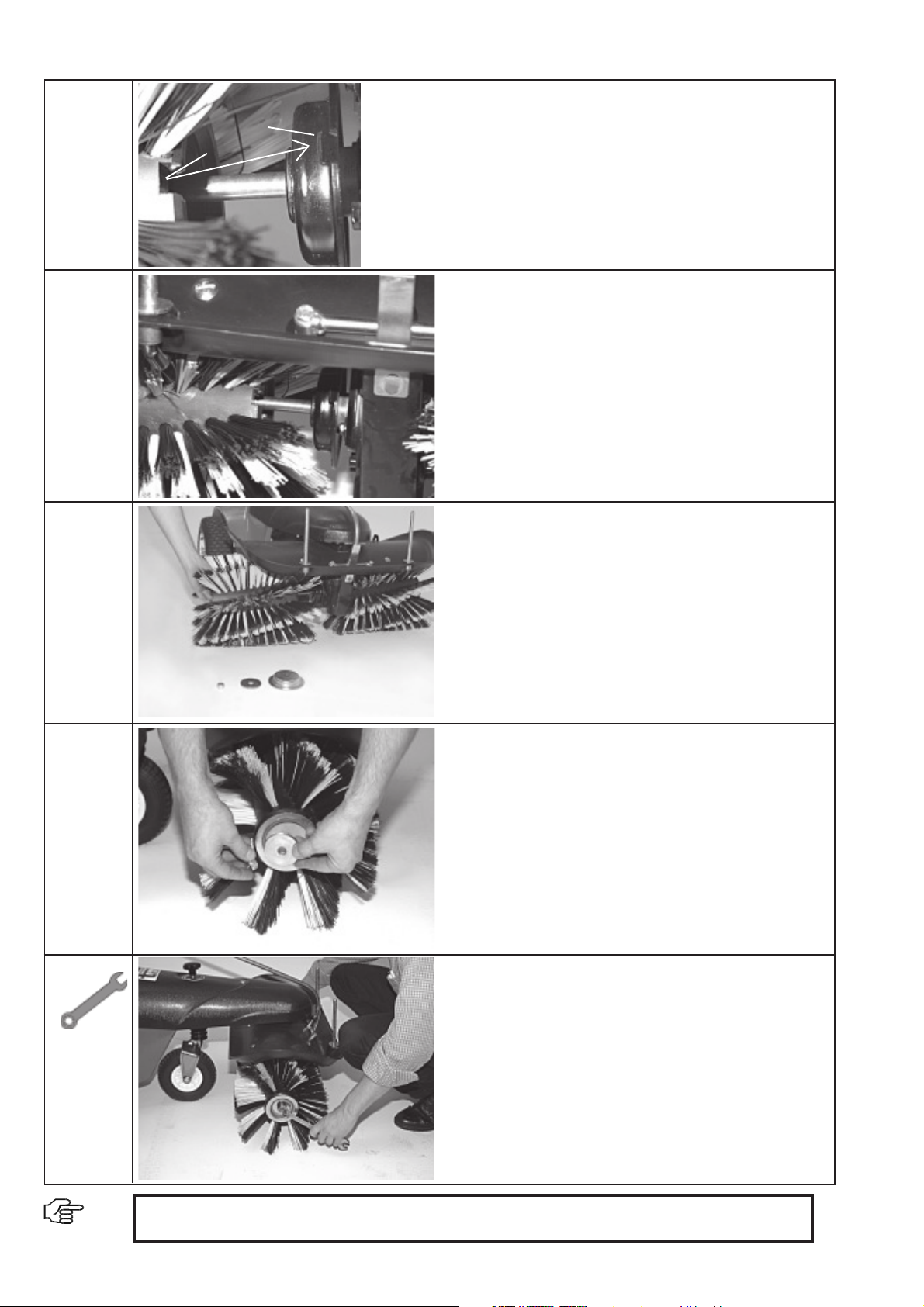

linke Bürste
Sicherungsmutter
Scheibe
Kappe
rechte Bürste
Achse
Kehrbürsten mit Anbauteilen.
Achse mit montierter Kappe durch die rechte Kehrbürste stecken.
schwarz
weiß
Wichtig! Die schwarze Bürstenreihe muss in Drehrichtung den Boden vor der weißen Bürstenreihe
berühren.
Achse durch die Öffnung im Getriebe stecken und die
Bürste bis ans Getriebe schieben.
13
Page 15
Montage
Zapfen
Aussparung
Montagehinweis:
Die Aussparung an der Kehrbürste wird an den
Zapfen am Getriebe gesetzt.
Rechte Bürste auf die Achse stecken
Die Bürste bis an das Getriebe drücken. Vorherigen
Montagehinweis beachten.
SW 19
Kappe und Scheibe auf die Achse schieben und
anschließend die Mutter aufdrehen.
Die Mutter mit einem Ring-Maulschlüssel festziehen.
(Die Mutter am anderen Ende der Achse mit einem
weiteren Ring-Maulschlüssel festhalten).
WICHTIG!
Anschließend füllen Sie bitte Motoröl auf.
14
Page 16
6 Inbetriebnahme
6.1 Grundlegende Sicherheitshinweise für den Normalbetrieb
Inbetriebnahme
Jede sicherheitsbedenkliche Arbeitsweise unterlassen!
Vor Arbeitsbeginn sich an der Einsatzstelle mit der Arbeitsumgebung vertraut machen. Zur Arbeitsumgebung gehören z. B. die Hindernisse im Arbeits- und
Verkehrsbereich, die Tragfähigkeit des Bodens und
notwendige Absicherungen der Einsatzstelle zum öffentlichen Verkehrsbereich.
Maßnahmen treffen, damit die Maschine nur in sicherem und funktionsfähigem Zustand betrieben wird!
Maschine nur betreiben, wenn alle Schutzeinrichtungen und sicherheitsbedingte Einrichtungen z.
B. lösbare Schutzeinrichtungen, Schalldämmungen, Absaugeinrichtungen, vorhanden und funktionsfähig
sind!
Vor jedem Einsatz Maschine auf äußerlich erkennbare
Schäden und Mängel prüfen! Eingetretene Veränderungen (einschließlich der des Betriebsverhaltens) sofort der zuständigen Stelle/Person melden! Maschine
ggfs. sofort stillsetzen und sichern!
Bei Funktionsstörungen Maschine sofort stillsetzen
und sichern! Störungen umgehend beseitigen lassen!
Maschinen nur vom Fahrerplatz aus starten!
Ein- und Ausschaltvorgänge, Kontrollanzeigen gemäß
Betriebsanleitung beachten!
Vor Einschalten/Ingangsetzen der Maschine sicherstellen, dass niemand durch die anlaufende Maschine gefährdet werden kann!
Vor Fahrtantritt/Arbeitsbeginn prüfen, ob Bremsen,
Lenkung, Signal- und Beleuchtungseinrichtungen
funktionsfähig sind!
Vor dem Verfahren der Maschine stets die unfallsichere
Unterbringung des Zubehörs kontrollieren!
Bei Befahren öffentlicher Straßen, Wege, Plätze die geltenden verkehrsrechtlichen Vorschriften beachten und
ggfs. Maschine vorher in den verkehrsrechtlich zulässigen Zustand bringen!
Bei schlechter Sicht und Dunkelheit grundsätzlich für
ausreichende Beleuchtung sorgen!
Stets ausreichenden Abstand zu Baugrubenrändern
und Böschungen halten!
Jede Arbeitsweise unterlassen, die die Standsicherheit
der Maschine beeinträchtigt!
Hänge nicht in Querrichtung befahren; Arbeitsausrüstung und Ladegut stets in Bodennähe führen, besonders bei Bergabfahrt!
Im Gefälle Fahrgeschwindigkeit stets den Gegebenheiten anpassen! Nie im, sondern immer vor dem Gefälle
in die niedrigere Fahrstufe schalten!
Beim Verlassen der Maschine grundsätzlich die Maschine gegen unbeabsichtigtes Wegrollen und unbefugtes Benutzen sichern!
15
Page 17
Inbetriebnahme
6.2 Lenkerhöhenverstellung
VORSICHT!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
1) Der Lenker kann 4-fach in der Höhe verstellt werden. Den Entriegelungsbügel nach unten drücken.
3) Beachten Sie die vier möglichen Einstellungen.
2) Den Lenker etwas nach vorne klappen und das
Verstellelement drehen.
4) Den Lenker nach hinten klappen und einrasten lassen.
VORSICHT! Vergewissern Sie sich,
dass der Lenker sicher eingerastet
ist.
5) Zum Abstellen/Einlagern des Gerätes können Sie
den Lenker ganz nach vorne klappen, um den Platzbedarf des Gerätes zu minimieren.
16
Page 18

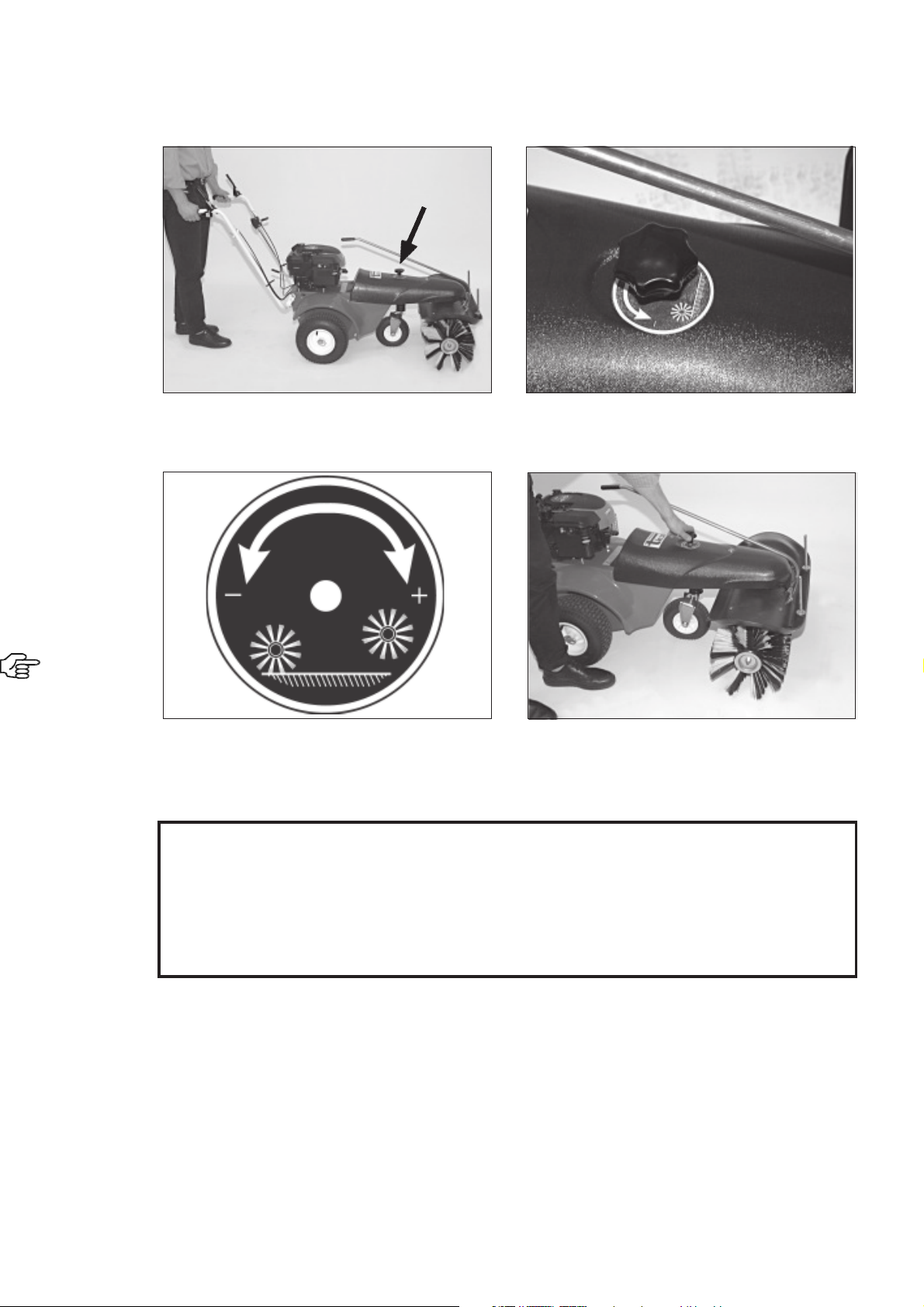

6.3 Bürstendruck
Inbetriebnahme
1) Der Bürstendruck läßt sich feinstufig einstellen.
Das Stützrad ist deshalb in der Höhe verstellbar.
3) Drehen im Uhrzeigersinn (+) : Bürste anheben
Entgegen dem Uhrzeigersinn (-) : Bürste absenken
2) Oberhalb des Stützrades befindet sich der Einstellknopf.
4) Senken Sie die Bürste so weit ab, dass sie gerade
eben den Boden berührt. Dann noch 3 Umdrehungen entgegen dem Uhrzeigersinn in Pfeilrichtung
(-) drehen.
WICHTIG!
Bei stark abgenutzter Bürste oder bei Kopfsteinpflaster senken Sie die Bürste um eine Umdrehung
weiter ab.
Beachten Sie bitte: Zu hoher Bürstendruck verschlechtert die Reinigungswirkung, weil die Borsten zu
stark gekrümmt werden.
Nach jedem Gebrauch die Bürsten entlasten. Bürste anheben.
17
Page 19
Inbetriebnahme
6.4 Einstellen der Wurfrichtung
GEFAHR!
Fortschleudernde Teile bei laufender Bürste. Achten Sie darauf, dass sich in der Gefahrenzone keine
Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen.
Die Maschine gegen unbeabsichtigtes Starten sichern.
1) Die Wurfrichtung kann 5-fach verstellt werden.
Hier: Wurfrichtung nach vorne. Durch diese Stel-
lung häuft sich das Kehrgut vor der Bürste an. Bevorzugen Sie seitliche Bürsteneinstellungen.
3) Das Kehrgut wird nun seitlich abgelegt bzw. bei-
seite gekehrt. Hier: Wurfrichtung links.
2) Heben Sie den Schwenkhebel aus der vorderen Verzahnung, so dass der Hebel ausrastet. Drehen Sie
die Bürste in die gewünschte Richtung und lassen
Sie den Hebel wieder sicher einrasten.
Hier: Wurfrichtung rechts.
4) Mit Kehrgutbehälter ist eine seitliche Einstellung
empfehlenswert. Dadurch kann selbst mit Kehrgutbehälter wandschlüssig (z. B. an der Hauswand,
am Bordstein) gekehrt werden.
5) Mit Räumschild muss eine seitliche Einstellung gewählt werden. Hier: Wurfrichtung links.
18
6) Beim Rückwärtsfahren mit der Kehrmaschine muss
die Kehrbürste immer in gerade Stellung gebracht
werden.
Page 20
6.5 Kehrgutbehälter (Zubehör)
WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Inbetriebnahme
1
2
3
1) Lieferumfang Kehrgutbehälter (Zubehör)
1 Kehrgutbehälter
2 Zugbügel
3 Montageanleitung
3) Die beiden Aufnahmestangen für den Kehrgutbehälter
2) Zugbügel in die dafür vorgesehenen Ösen am Kehrgutbehälter stecken.
4) Kehrgutbehälter auf die Aufnahmestangen stekken.
5) Achten Sie darauf, dass sich die obere Gummilippe des Behälters unter der Kehrbürstenabdeckung befindet.
19
Page 21
Inbetriebnahme
1) Um den Kehrgutbehälter zu entleeren, einfach vom
Bedienerplatz aus am Zugbügel ziehen.
6.6 Steinschlagschutzplane (Zubehör)
WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Eine zweiteilige, reißfeste Gewebeplane schützt beim Kehren von trockenem Kehrgut vor Staubaufwirbelung und
Steinschlag.
1) Den montierten Rahmen auf die Aufnahmestangen stecken.
2) Zum Umfüllen des Kehrguts in ein anderes Behältnis (z.B. Schiebkarre), den Kehrgutbehälter komplett abnehmen.
2) Plane über den Rahmen legen.
6.7 Räumschild (Zubehör)
WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Das Räumschild wird durch Rollen auf 1 bis 2 cm Distanz zum Boden gehalten. Die nachfolgenden Kehrbürsten
entfernen den verbliebenen Restschnee, ohne Kratzspuren zu hinterlassen.
1) Räumen und Kehren in einem Arbeitsgang.
2) Das Räumschild auf die Aufnahmestangen stecken.
20
Page 22
6.8 Schneeketten (Zubehör)
WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Inbetriebnahme
1) Zur besseren Kraftübertragung der Räder bei
Schnee empfehlen sich Schneeketten.
3) Demontiertes Rad auf die Schneekette stellen.
2) Zunächst die Maschine mit einem Kantholz aufbocken und anschließend das Rad abnehmen.
4) Die hinteren Kettenenden hochziehen und verhaken. Die vorderen Kettenenden über das Rad ziehen und verhaken.
5) Das Kettenende mit der Feder quer über das Rad
spannen und einhaken. Die Feder muss dabei leicht
unter Spannung stehen.
21
6) Das Rad mit montierter Schneekette auf die Achse
stecken und anschließend mit dem Klappsplint sichern. Die zweite Kette auf die gleiche Weise montieren.
Page 23
Inbetriebnahme

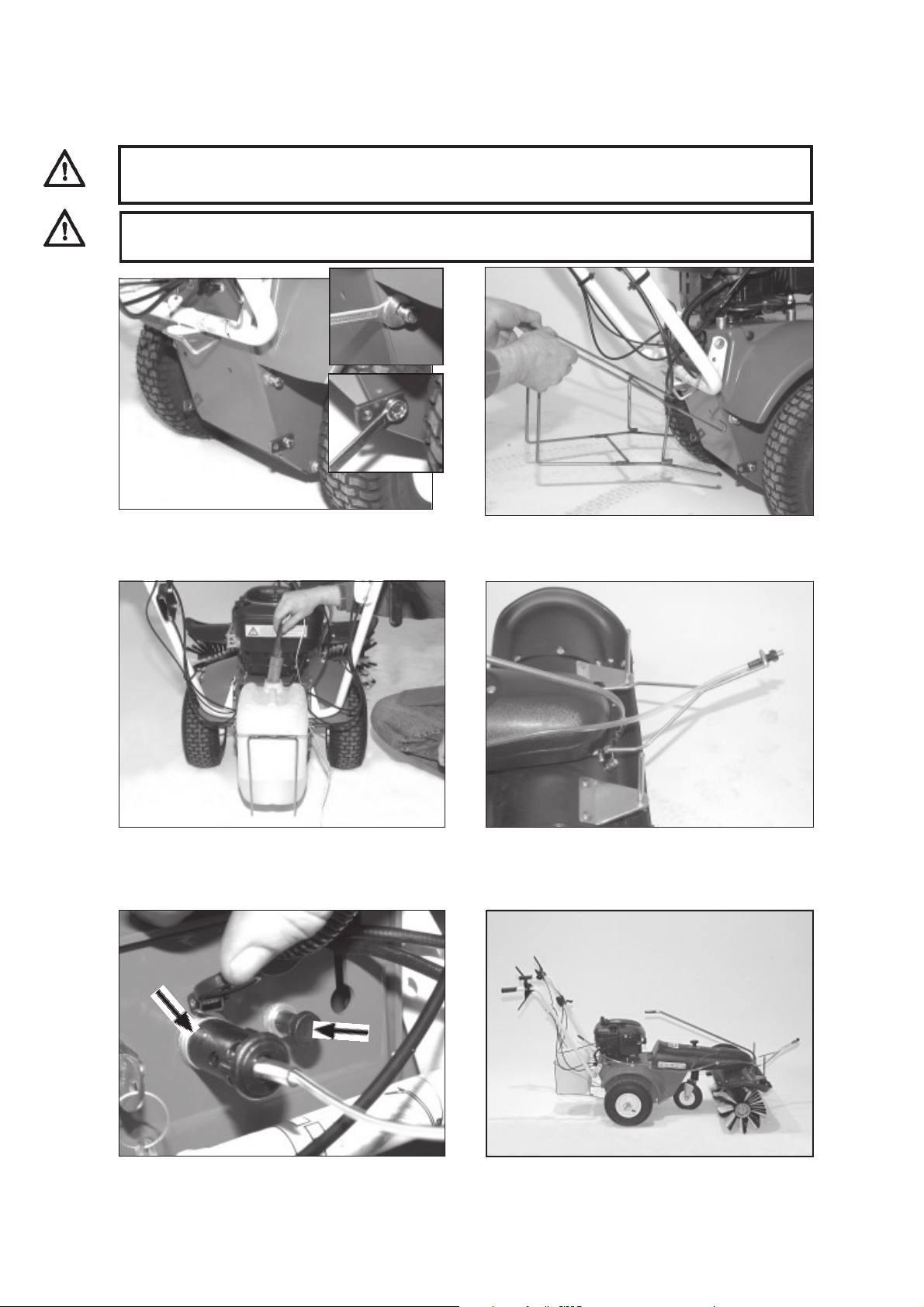

6.9 Wassersprüheinrichtung (Zubehör)
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine gegen unbeabsichtigtes Starten sichern
WARNUNG!
Keine Chemikalien oder gesundheitsschädliche Stoffe in den Kanister füllen.
1) Für die Befestigung des Kanisterhalters müssen
am Gehäuse einmalig Halterungen montiert werden.
3) Der Wasser-Kanister in den Kanisterhalter stellen,
mit Wasser füllen und die Wasserpumpe einsetzten.
A
2) Den Kanisterhalter einhängen.
4) Den Düsenträger in die Bohrungen am Stellsegment
einhängen.
B
5) Den Elektro-Stecker A anschließen. Die Wassersprüheinrichtung wird durch Ziehen des Zugschalters B in Gang gesetzt.
22
6) Einsatzbereite Kehrmaschine mit Wassersprüheinrichtung.
Page 24

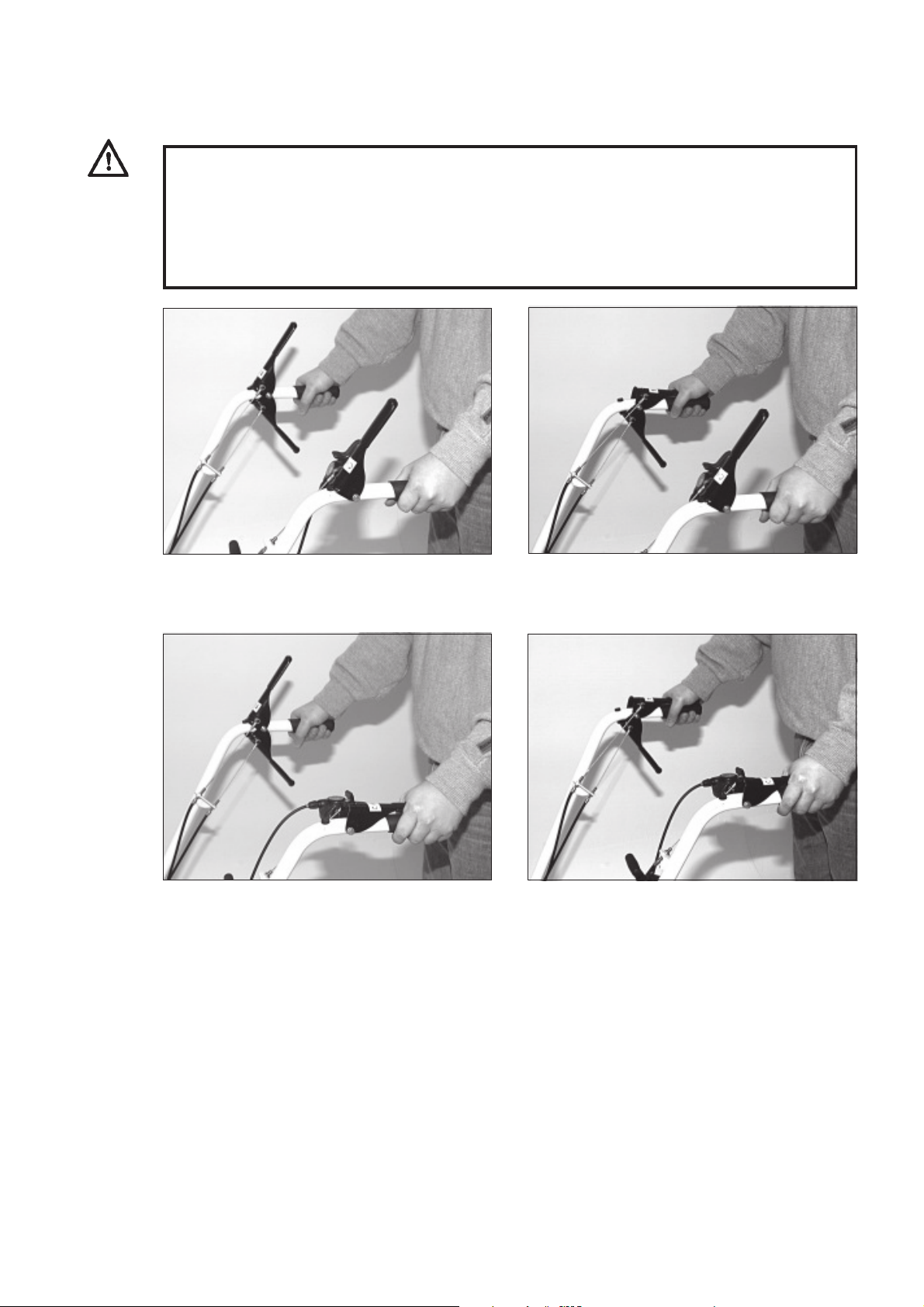

6.10 Fahrantrieb und Kehrbürstenantrieb
VORSICHT!
Wenn der Kehrbürstenantrieb bei ausgeschaltetem Fahrantrieb eingeschaltet wird, kann die Maschine
zurückrollen.
Der Lenker muss in der gewünschten Höhe sicher eingerastet sein.
WARNUNG! Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände
befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen. Die Maschine gegen unbeabsichtigtes Starten sichern.
Inbetriebnahme
1) Am Lenker befinden sich die Schalthebel für den
Fahr-und Kehrbürstenantrieb.
3) Mit der linken Hand wird die Kehrbürste eingeschaltet.
2) Durch Betätigen des rechten oberen Hebels schalten Sie den Fahrantrieb (vorwärts) ein.
4) Durch Betätigen beider Schalthebel werden sowohl
Kehrbürsten- als auch Fahrantrieb eingeschaltet.
23
Page 25
Inbetriebnahme
6.11 Gangwahlhebel
VORSICHT!
Nur bei Stillstand der Maschine schalten.
WARNUNG!
Die Maschine gegen unbeabsichtigtes Starten sichern.
1) Gangwahlhebel oben: 1.Gang = langsam
3) Gangwahlhebel unten: 3.Gang = schnell
6.12 Rückwärtsgang
VORSICHT!
Vergewissern Sie sich, dass hinter Ihnen genügend Freiraum ist, bevor Sie rückwärts fahren.
WARNUNG!
Die Maschine gegen unbeabsichtigtes Starten sichern.
2) Die kleinste sichtbare Ziffer zeigt den gewählten
Gang an. (Hier: 2.Gang)
1) Der untere Schalthebel am rechten Griff schaltet den
Rückwärtsgang ein.
24
2) Solange Sie den Schalthebel drücken, fährt die Maschine rückwärts.
Page 26
6.13 Wendefreilauf
WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Inbetriebnahme

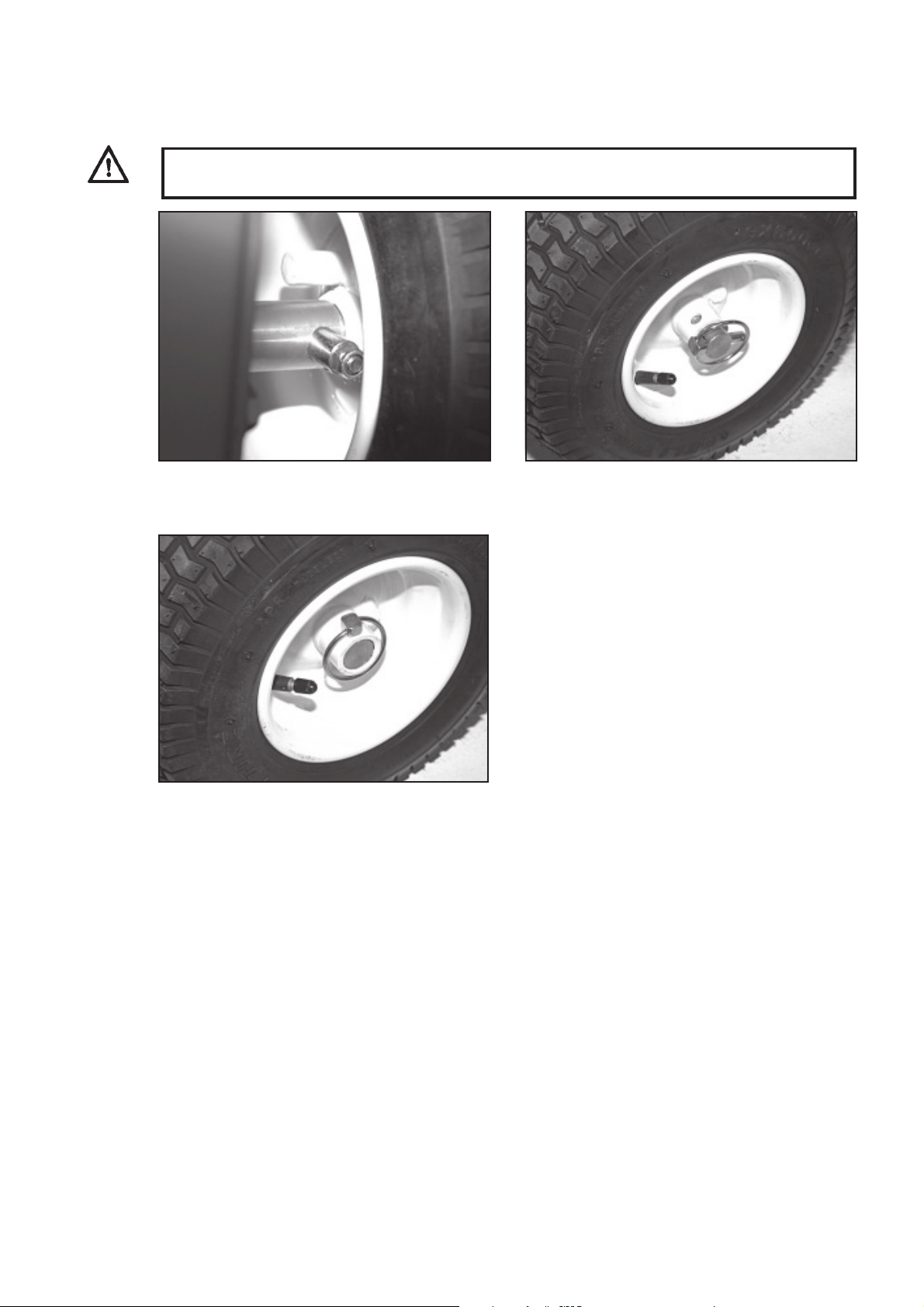

1) Die Kehrmaschine ist mit einem Wendefreilauf ausgestattet. Hierdurch wird das Wenden der Kehrmaschine erleichtert.
3) Wendefreilauf ausschalten: Klappsplint durch Achse und Nabe stecken (z.B. beim Kehren auf schrägen Flächen)
2) Wendefreilauf einschalten: Klappsplint nur durch die
Achse stecken.
25
Page 27
Inbetriebnahme
6.14 Tipptastenregelung
Bürstendrehzahl
GEFAHR!
Durch Erhöhung der Bürstengeschwindigkeit werden beim Kehren Teile weit fortgeschleudert. Achten
Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände befinden. Es könnte zu
Verletzungen und Sachbeschädigungen kommen.
WICHTIG!
Verstellen sie die Bürstendrehzahl nur bei eingeschalteter Bürste.
Neben dem Schalthebel für den Kehrbürstenantrieb befindet sich ein Tipp-Schalter für die Drehzahlregulierung der
Kehrbürste (7-fach verstellbar).
1) Tipptaste niederdrücken = Kehrbürste dreht
schneller
2) Tipptaste nach oben drücken = Kehrbürste dreht
langsamer
26
Page 28
6.15 Motor starten / ausschalten (Kurzanleitung)
Betriebsanleitung des Motorenherstellers lesen.
GEFAHR!
Den Motor niemals in geschlossenen oder beengten Räumlichkeiten laufen lassen. Die Abgase enthalten giftiges Kohlenmonoxidgas. Achten Sie darauf, dass Fahr- und Bürstenantrieb ausgeschaltet sind.
Der Lenker muss in der gewünschten Höhe sicher eingerastet sein.
WICHTIG!
Vor dem Starten des Motors, kontrollieren Sie bitte, ob das Kurbelgehäuse des Motors ausreichend mit
Öl gefüllt ist. Der Motor ist bei der Auslieferung der Kehrmaschine aus Transportgründen ohne
Motorölfüllung.
1. Starten des Motors
Inbetriebnahme
1) Gasregulierhebel auf 2) Beim Honda-Motor muss
Choke stellen.
der Kraftstoffhahn (in
Fahrtrichtung links am
Motor) geöffnet werden.
2. Regulierung der Fahrgeschwindigkeit
WICHTIG!
Wenn der Motor warm gelaufen ist, muß
der Gasregulierhebel aus der ChokePosition genommen werden.
Der Choke darf nicht benutzt werden,
wenn der Motor warm oder die Lufttemperatur hoch ist!
langsam = Gasregulierhebel auf
schnell = Gasregulierhebel auf
stellen
stellen
3. Ausschalten des Motors
3) Ziehen am Starterseil. Achten
Sie darauf, dass Sie hinter dem
Lenker und außerhalb der
Gefahrenzone stehen.
1) Gasregulierhebel auf 2) Beim Honda-Motor muss
stellen.
der Kraftstoffhahn (in
Fahrtrichtung links am
Motor) geschlossen
werden.
27
Page 29
Inbetriebnahme
6.16 E - Start Motor
Im Anlieferungszustand ist die wartungsfreie Batterie bereits aufgeladen.
1) Bei entladener Batterie muss diese aufgeladen werden
3) Deckel der Ladebuchse anheben und den Stecker
des Ladegerätes anschließen.
2) Mitgeliefertes Ladegerät an 230 V Netzspannung
anschließen.
4) Der Zugschalter muss herausgezogen werden.
5) Bei entladener Batterie ca. 10 -12 Stunden aufladen. Anschließend das Ladegerät entfernen.
6) Zum Starten des Motors Zündschlüssel kurz nach
rechts drehen und loslassen.
28
Page 30
7 Wartung und Pflege
7.1 Grundlegende Sicherheitshinweise
GEFAHR!
Das Gerät regelmäßig reinigen, insbesondere den im Auspuff- und Motorenbereich. Andernfalls besteht erhöhte Brandgefahr!
Wartung und Pflege
In der Betriebsanleitung vorgeschriebene Einstell-,
Wartungs- und Inspektionstätigkeiten und -termine
einschließlich Angaben zum Austausch von Teilen/Teilausrüstungen einhalten! Diese Tätigkeiten darf nur
Fachpersonal durchführen. Siehe Wartungsplan.
Bedienungspersonal vor Beginn der Durchführung von
Sonder- und Instandhaltungsarbeiten informieren!
Aufsichtsführenden benennen!
Bei allen Arbeiten, die den Betrieb, die Produktionsanpassung, die Umrüstung oder die Einstellung der Maschine und ihrer sicherheitsbedingten Einrichtungen
sowie Inspektion, Wartung und Reparatur betreffen,
Ein- und Ausschaltvorgänge gemäß der Betriebsanleitung und Hinweise für Instandhaltungsarbeiten beachten! Instandhaltungsbereich, soweit erforderlich,
weiträumig absichern!
Ist die Maschine bei Wartungs- und Reparaturarbeiten komplett ausgeschaltet, muss sie gegen unerwartetes Wiedereinschalten gesichert werden:
-Schlüssel abziehen
-an Starteinrichtung Warnschild anbringen.
Wartungs- und Instandsetzungsarbeiten nur durchführen, wenn die Maschine auf ebenem und tragfähigem
Untergrund abgestellt, gegen Wegrollen und Einknikken gesichert ist!
Einzelteile und größere Baugruppen sind beim Austausch sorgfältig an Hebezeugen zu befestigen und zu
sichern, so dass hiervon keine Gefahr ausgehen kann.
Nur geeignete und technisch einwandfreie Hebezeuge
sowie Lastaufnahmemittel mit ausreichender Tragkraft
verwenden! Nicht unter schwebenden Lasten aufhalten oder arbeiten!
Maschinenteile nicht als Aufstiegshilfen benutzen!
Alle Griffe und Tritte frei von Verschmutzung, Schnee
und Eis halten!
Maschine, und hier insbesondere Anschlüsse und Verschraubungen, zu Beginn der Wartung/Reparatur von
Öl, Kraftstoff oder Pflegemitteln reinigen! Keine aggressiven Reinigungsmittel verwenden! Faserfreie Putztücher benutzen!
Vor dem Reinigen der Maschine mit Wasser oder
Hochdruckreiniger oder anderen Reinigungsmitteln alle
Öffnungen abdecken/zukleben, in die aus Sicherheitsund/oder Funktionsgründen kein Wasser/Dampf/Reinigungsmittel eindringen darf. Besonders gefährdet
sind Elektromotoren und andere spannungsführende
Bauteile.
Nach dem Reinigen sind die Abdeckungen/Verklebungen vollständig zu entfernen!
Nach der Reinigung, alle Kraftstoff- und Öl-Leitungen
auf Undichtigkeiten, gelockerte Verbindungen,
Scheuerstellen und Beschädigungen untersuchen!
Festgestellte Mängel sofort beheben!
Bei Wartungs- und Instandsetzungsarbeiten gelöste
Schraubenverbindungen stets festziehen!
Ist die Demontage von Sicherheitseinrichtungen beim
Rüsten, Warten und Reparieren erforderlich, hat unmittelbar nach Abschluß der Wartungs- und Reparaturarbeiten die Remontage und Überprüfung der Sicherheitseinrichtungen zu erfolgen.
Für sichere und umweltschonende Entsorgung von
Betriebs- und Hilfsstoffen sowie Austauschteilen sorgen!
Die elektrische Ausrüstung einer Maschine ist regelmäßig zu inspizieren/prüfen. Mängel, wie lose Verbindungen bzw. angeschmorte Kabel, müssen sofort beseitigt werden.
Bei Arbeiten an Hochspannungsbaugruppen nach dem
Freischalten der Spannung das Versorgungskabel an
Masse anschließen und die Bauteile z. B. Kondensatoren mit einem Erdungsstab kurzschließen!
Verbrennungsmotoren niemals in geschlossenen oder
beengten Räumlichkeiten laufen lassen. Die Abgase
enthalten giftiges Kohlenmonoxidgas.
Die für den jeweiligen Einsatzort geltenden Vorschriften befolgen!
Schweiß-, Brenn- und Schleifarbeiten an der Maschine
nur durchführen, wenn dies ausdrücklich genehmigt
ist. Z. B. kann Brand- und Explosionsgefahr bestehen!
Vor dem Schweißen, Brennen und Schleifen Maschine
und deren Umgebung von Staub und brennbaren Stoffen reinigen und für ausreichende Lüftung sorgen (Explosionsgefahr)!
Alle Leitungen, Schläuche und Verschraubungen regelmäßig auf Undichtigkeiten und äußerlich erkennbare Beschädigungen überprüfen! Beschädigungen umgehend beseitigen! Herausspritzendes Öl kann zu Verletzungen und Bränden führen.
Schallschutzeinrichtungen an der Maschine müssen
während des Betriebes in Schutzstellung sein.
Vorgeschriebenen persönlichen Gehörschutz tragen!
Beim Umgang mit Ölen, Fetten und anderen chemischen
Substanzen, die für das Produkt geltenden Sicherheitsvorschriften beachten!
Vorsicht beim Umgang mit heißen Betriebs- und Hilfsstoffen (Verbrennungs- bzw. Verbrühungsgefahr)!
WICHTIG!
Achten Sie auf
• Kraftstoff- und Ölaustritt, ggf. beseitigen
• festen Sitz von Schrauben und Muttern, ggf. festziehen
• Leichtgängigkeit aller beweglichen Teile, ggf. schmieren
29
Page 31
Wartung und Pflege
7.2 Kraftstoff tanken
Betriebsanleitung des Motorenherstellers lesen.
GEFAHR!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv.
Nur in gut belüfteter Umgebung bei abgestelltem Motor auftanken. Beim Auftanken und an Orten, an
denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen oder Funken fernhalten.
Den Tank nicht überfüllen. Im Einfüllstutzen darf sich kein Kraftstoff befinden. Nach dem Auftanken
sicherstellen, dass der Tankverschluß gut verschlossen ist.
Darauf achten, dass beim Auftanken kein Kraftstoff verschüttet wird. Benzindämpfe oder verschütteter
Kraftstoff können sich entzünden. Falls Benzin verschüttet wurde, unbedingt sicherstellen, dass dieser Bereich vor dem Starten des Motors vollkommen trocken ist und dass sich die Benzindämpfe
verflüchtigt haben.
Wiederholten oder längeren Kontakt mit der Haut, sowie das Einatmen von Dämpfen vermeiden.
BENZIN AUSSERHALB DER REICHWEITE VON KINDERN AUFBEWAHREN.
WICHTIG!
Kraftfahrzeugbenzin verwenden. Niemals ein Öl-Benzin-Gemisch oder schmutziges Benzin verwenden.
Kraftstofftank
Ölmeßstab
1) Kraftstoff- und Öltank beim B&S-Motor
Ölmeßstab
1) Kraftstoff- und Öltank beim Honda-Motor
Kraftstofftank
2) Halten Sie den Kanister wie auf dem Bild. Füllen
Sie nur jeweils eine geringe Menge ein und kontrollieren Sie die Füllhöhe.
30
2) Halten Sie den Kanister wie auf dem Bild. Füllen
Sie nur jeweils eine geringe Menge ein und kontrollieren Sie die Füllhöhe.
Page 32

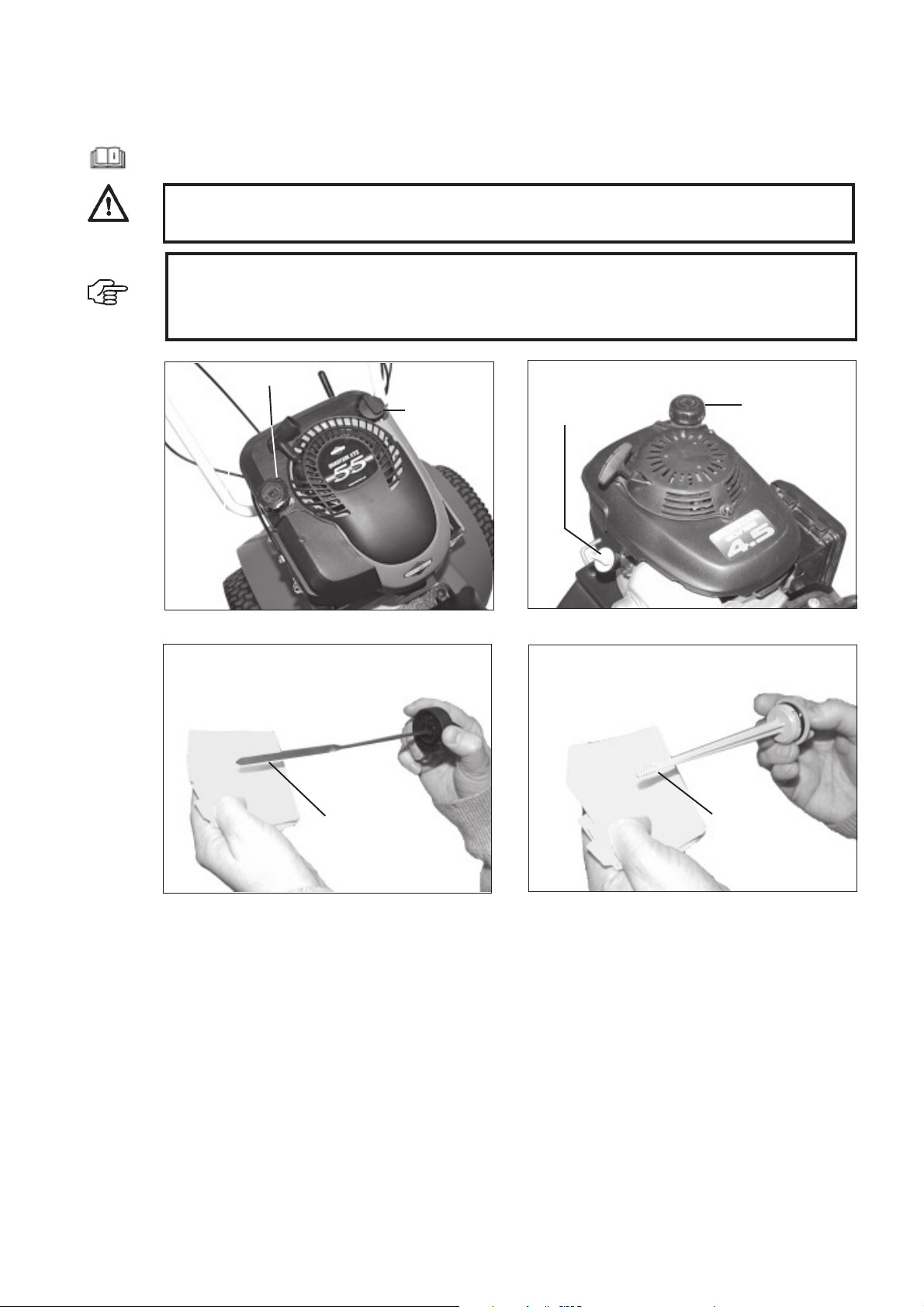

7.3 Ölkontrolle
Betriebsanleitung des Motorenherstellers lesen.
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
WICHTIG!
Wenn der Motor mit einer ungenügenden Ölmenge betrieben wird, kann dies einen schweren Motorschaden zur Folge haben.
Es dürfen nur vom Hersteller empfohlene Öle verwendet werden.
Kraftstofftank
Ölmeßstab
Ölmeßstab
Wartung und Pflege
Kraftstofftank
1) Kraftstoff- und Öltank beim B&S-Motor 1) Kraftstoff- und Öltank beim Honda-Motor
oberer Pegel
2) Ölmeßstab B&S-Motor.
-Den Öleinfüllverschluß entfernen, und
denÖlmeßstab sauberwischen.
-Den Ölmeßstab in den Öleinfüllstutzen einführen
und einschrauben. Den Ölmeßstab herausnehmen
und den Ölstand überprüfen. Das Öl sollte an der
FULL-Markierung sein.
-Bei niedrigem Ölstand empfohlenes Öl bis zur
FULL-Markierung am Ölmeßstab nachfüllen.
Füllzustand siehe Markierungen am Meßstab.
2) Ölmeßstab Honda-Motor.
-Den Öleinfüllverschluß entfernen, und den
Ölmeßstab sauberwischen.
-Den Ölmeßstab in den Öleinfüllstutzen einführen
aber nicht einschrauben. Den Ölmeßstab herausnehmen und den Ölstand überprüfen. Das Öl sollte an der oberen Markierung sein.
-Bei niedrigem Ölstand empfohlenes Öl bis zur obe-
ren Markierung am Ölmeßstab nachfüllen.
Füllzustand siehe Markierungen am Meßstab.
oberer Pegel
31
Page 33
Wartung und Pflege
7.4 Austausch der Kehrbürsten
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert
sein.
WICHTIG!
Die Kehrbürsten müssen nach mind. 20 Betriebsstunden kontrolliert werden. Falls Sie mit dem Kehrergebnis nicht mehr zufrieden sind oder der Bürstendurchmesser nur noch 220 mm beträgt, müssen die
Bürsten ausgetauscht werden. Eine einwandfreie Funktion der Kehrmaschine ist nur gewährleistet,
wenn Originalkehrbürsten mit schwarz/weißen Borsten verwendet werden.
Mutter lösen
1) Mutter an der linken Kehrbürste mit einem 19erRing-Maulschlüssel lösen (Mutter der anderen
Kehrbürste mit einem weiteren 19er-Ring-Maulschlüssel festhalten).
3) Die Achse mit der zweiten Kehrbürste herausziehen.
2) Nun die Mutter herunterdrehen und die Bürste abziehen.
rechte Bürste
linke Bürste
Sicherungsmutter
Kappe
Achse
Scheibe
4) Teile nach der Demontage. Alte Bürsten durch neue
ersetzen.
Zapfen
Aussparung
schwarz
weiß
5) WICHTIG!
Die schwarze Bürstenreihe muss in Drehrichtung
der Bürste den Boden vor der weißen Bürstenreihe
berühren.
6) Montagehinweis. Die Aussparung an der Kehr-
bürste wird an den Zapfen am Getriebe gesetzt.
32
Page 34
Wartung und Pflege
7) Bei der Montage der neuen Kehrbürsten wird zuerst die rechte Kehrbürste mit der Achse aufgesteckt. Beachten Sie hierbei den vorherigen Montagehinweis.
9) Nachdem die beiden Bürsten aufgesteckt sind, die
Kappe und die Unterlegscheibe auf die Achse schieben.
7.5 Gerät reinigen
Um den guten Zustand der Kehrmaschine zu erhalten, sollten Sie sie regelmäßig reinigen.
Entfernen Sie losen Schmutz oder Staub mit einer weichen Bürste. Waschen Sie die Kunststoffflächen mit Wasser
und Seife. Verwenden Sie handelsübliche Reinigungsmittel für Kraftfahrzeuge. Alle Reinigungsmittelreste müssen
gut mit klarem Wasser abgespült werden. Um Kunststoffteilen einen seidigen Glanz zu geben, verwenden Sie bitte
ein Kunststoffpfegemittel. Beachten Sie bitte die Verarbeitungshinweise des Pflegemittels. Als Korrosionsschutz
von stark belasteten Teilen (z.B. die Aufnahmestangen des Kehrgutbehälters) können Sie Glycerin verwenden.
8) Schieben Sie die linke Kehrbürste auf die Achse.
Beachten Sie hierbei den vorherigen Montagehinweis.
10) Nun die Kehrbürsten mit der Sicherungsmutter festziehen. (Mutter am anderen Ende der Achse festhalten)
WICHTIG!
Unter keinen Umständen dürfen chemische oder agressive Reinigungsmittel benutzt werden. Die
Kunststoffoberflächen und die Lackierung werden dadurch dauerhaft geschädigt.
Verwenden Sie nur biologisch leicht abbaubare Reinigungs- und Pflegemittel. Sie schonen damit unsere Umwelt und fördern die Reinhaltung des Grundwassers!
Die Reinigung der Maschine mit Hochdruckreinigern, Dampfstrahlreinigern u. ähnlichen Geräten kann
Bauteile wie Kugellager, Dichtungen, Motorteile, Kunststoffteile usw. nachhaltig schädigen! Außerdem
könnte Wasser in den Motor eindringen. Meiden Sie daher geringe Abstände zwischen Reinigungsgeräte-Düse und gefährdeten Bauteilen. Die Wassertemperatur darf 50° Celsius nicht überschreiten.
Beachten Sie hierzu bitte auch die Betriebsanleitung des Motors!
33
Page 35
Wartung und Pflege
7.6 Einstellen bzw. Nachstellen der Bowdenzüge
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
Nachdem das Gerät einige Betriebsstunden gelaufen hat, kann ein Nachstellen der Bowdenzüge erforderlich sein.
Überprüfen der Bowdenzüge: Betätigen Sie die Schalthebel von Fahr- und Bürstenantrieb. Der Leerweg sollte 1/3,
der Arbeitsweg ca. 2/3 betragen.
1) Die obere Mutter mit einem 10er-Maulschlüssel
(um ca. eine Umdrehung) lösen.
100 mm
3) Überprüfen Sie die vorgenommene Einstellung, indem Sie den Hebel herunterdrücken. Nach einem Leerweg muss deutlich bei 100 mm ein Widerstand zu
spüren sein. Wenn die Einstellung noch nicht korrekt ist, wiederholen Sie bitte die Schritte 1 und 2.
2) Anschließend die untere Mutter festdrehen.
34
Page 36
7.7 Reifenfülldruck prüfen und korrigieren
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. Beachten Sie den zulässigen Reifendruck. Bei zu hohem Druck platzt der Reifen.
WICHTIG!
Bei zu niedrigem Reifendruck könnte sich der Schlauch auf der Felge drehen und beschädigt werden.
Wartung und Pflege
1) Bitte überprüfen Sie regelmäßig den Reifenfülldruck
des Stützrades und der Antriebsräder.
Schrauben Sie die Ventilkappe ab und setzen Sie das Druckluftgerät zur Kontrolle oder Befüllung auf. Schrauben
Sie anschließend die Ventilkappe wieder auf das Ventil.
2) Stützrad: 2 bar. Bei Kopfsteinpflaster kann der Luft-
3) Antriebsräder: 1,5 bar.
druck auf 1,5 bar gesenkt werden.
35
Page 37
Wartung und Pflege
7.8 Reinigung Luftfilter
Für die Reinigung des Luftfilters beachten Sie bitte die Hinweise des Motorenherstellers (Bedienungsanleitung
Motorenhersteller).
7.9 Einlagerung
Falls die Kehrmaschine längere Zeit nicht benötigt wird, sollte Sie ordnungsgemäß eingelagert werden. Hierzu
wenden Sie sich an den Fachhändler in Ihrer Nähe. Er wird Ihnen mitteilen, welche Maßnahmen vorzunehmen sind.
7.10 Wartungsplan
vor
jeder
Nutzung
Schrauben und Muttern kontrollieren K
Motorölstand kontrollieren, K
ggf. nachfüllen
Motorölwechsel erstmals F
alle weiteren Motorölwechsel F F
Luftfilter kontrollieren K
Luftfilter-Einsatz reinigen W W
Luftfilter-Einsatz erneuern, W
bei Bedarf früher
Kraftstoffschläuche erneuern F
Kühlluft-Sieb reinigen W
Leitbleche, Kühlrippen reinigen, F
bei Bedarf früher
Zündkerze reinigen, F
Elektrodenabstand einstellen
5 10 25 50 100
jeweils
nach Betriebsstunden
mind.
nach 3
Monaten
mind.
jährl.
(2Jahre)
nach
jeder
Reinigung
Zündkerze erneuern F*
Auspuff reinigen W
Alle gleitende Teile schmieren W W
Handhebel Spieleinstellung K
kontrollieren
Bürstenwalzen-Verschleiß kontrollieren K
bei Bedarf früher
Kettenantrieb nachspannen K F
F = Wartung durch die Fachwerkstatt
K = Kontrolle von der Bedienperson
W = Wartung von der Bedienperson
Achtung bei B&S XTS
*
Die Zündkerzenstecker, die von Fa Tielbürger eingesetzt werden, sind funkentstört. Deshalb dürfen
keine funkentstörten Zündkerzen verwendet werden!
36
Page 38
Störung mögliche Ursache Störungsbeseitigung
Motor startet nicht - Kraftstoffbehälter leer Kraftstoffbehälter befüllen
- Gasregulierhebel nicht auf Choke bei kaltem Motor Gasregulierhebel auf Choke setzen
- Zündkerzenstecker nicht aufgesteckt Zündkerzenstecker aufstecken
- Kraftstoffleitung verstopft Kraftstoffleitung durch Fachwerkstatt reinigen lassen
- Motor bekommt Falschluft durch losen Vergaser Befestigungsschrauben anziehen
- Benzinhahn bei Honda-Motor geschlossen Benzinhahn bei Honda-Motor öffnen
Motor startet nicht, es riecht nach Benzin - Motor bekommt zuviel Kraftstoff Gasregulierhebel auf Vollgas, nicht auf Choke setzen
- Luftfilter verschmutzt Luftfilter reinigen
Motor läuft unruhig, hat Aussetzer - Motor läuft mit aktiviertem Choke Gasregulierhebel aus der Choke-Position nehmen
- Zündkabel locker Motor abkühlen lassen und Kerzenstecker fest auf Zündkerze
stecken
- Luftfilter verschmutzt Luftfilter reinigen
- Belüftung im Kraftstoffbehälterdeckel verstopft Kraftstoffbehälterdeckel erneuern
37
- Kraftstoffleitung verstopft Kraftstoffleitung durch Fachwerkstatt reinigen lassen
- Vergaser nicht korrekt eingestellt Vergaser durch Fachwerkstatt einstellen lassen
- Motor wird zu heiß siehe Störung ""Motor wird zu heiß""
8 Störungen und ihre Beseitigung
Motoraussetzer bei hohen Drehzahlen - Elektrodenabstand der Zündkerze nicht korrekt Elektrodenabstand durch Fachwerkstatt einstellen lassen
- Vergaser nicht korrekt eingestellt Vergaser durch Fachwerkstatt einstellen lassen
Motor wird zu heiß - Zu wenig Motoröl Motoröl nachfüllen
- Kühlluftsystem eingeschränkt Lüftergitter und Kühlrippen durch Fachwerkstatt reinigen
lassen
- Luftfilter verschmutzt Luftfilter reinigen
- Vergaser nicht korrekt eingestellt Vergaser durch Fachwerkstatt einstellen lassen
Motor geht im Leerlauf häufig aus - Gasregulierhebel nicht auf Choke bei kaltem Motor Gasregulierhebel auf Choke setzen
- Elektrodenabstand der Zündkerze nicht korrekt Elektrodenabstand durch Fachwerkstatt einstellen lassen
- Luftfilter verschmutzt Luftfilter reinigen
Motor hat zu wenig Leistung - Luftfilter verschmutzt Luftfilter reinigen
- zu wenig Kompression Fachwerkstatt aufsuchen
Störungen und ihre Beseitigung
Page 39
Störung mögliche Ursache Störungsbeseitigung
Motor geht nicht aus - Motorstop-Betätigung verstellt siehe Bedienungsanleitung des Motors, wenden Sie sich an
ihre Fachwerkstatt
Dauerhaftes Quietschen, wenn die - Schalthebel nicht vollständig niedergedrückt Schalthebel für den Kehrbürstenantrieb ganz niederdrücken
Kehrbürste eingeschaltet wird - Bowdenzug nicht korrekt eingestellt Bowdenzug nachstellen
Kehrbürsten drehen sich nicht bzw. bleiben - Schalthebel nicht vollständig niedergedrückt Schalthebel für den Kehrbürstenantrieb ganz niederdücken
bei Belastung stehen - Bowdenzug nicht korrekt eingestellt Bowdenzug nachstellen
- Keilriemen defekt Keilriemen durch Fachwerkstatt erneuern lassen
Fahrantrieb funktioniert nicht bzw. die - Bowdenzug nicht korrekt eingestellt Bowdenzug nachstellen
Maschine bewegt sich nicht vorwärts - Keilriemenspannung Motor/Getriebe zu gering Keilriemenspannung durch Fachwerkstatt einstellen lassen
- Spannstift am Getriebe abgeschert. Dieser schützt Spannstift beim Fachhändler ersetzen lassen.
das Getriebe vor Überlastung und schert bei zu hoher
38
Krafteinwirkung ab.
Kehrmaschine hinterläßt mittig einen - Wurfrichtung nach vorne bei abgenutzter Kehrbürste Bürste nach rechts oder links schwenken, Wurfrichtung zur
ungekehrten Streifen Seite
Störungen und ihre Beseitigung
Fortsetzung Störungen und ihre Beseitigung
- Kehrbürste abgenutzt Kehrbürste austauschen
Schlechtes Kehrergebnis - Kehrbürste falsch montiert Kehrbürste korrekt montieren, auf die Laufrichtung achten
- zu hoher Bürstendruck Stützrad verstellen, Bürstendruck reduzieren
- keine Originalkehrbürsten Originalkehrbürsten verwenden
Mit Kehrgutbehälter schlechtes - Kehrgutbehälter nicht korrekt angebracht, Dichtlippe Kehrgutbehälter korrekt anbringen
Kehrergebnis oberhalb der Bürstenabdeckung
Schnee wird von der Bürste nach hinten - zu hohe Schneehöhe nur bis max 14 cm Schneehöhe einsetzbar
befördert - fester, backender Schnee Bürste ganz nach rechts oder links schwenken
- Wurfrichtung nach vorne, Schnee häuft sich vor der Bürste ganz nach rechts oder links schwenken, Wurfrichtung zur
Bürste an Seite
geringe Traktion im Winter - zu hoher Reifenfülldruck Reifenfülldruck kontrollieren, ggf. etwas absenken
- glatter Boden, die gesamte Bürstenbreite wird zum nur einen Teil der Bürstenbreite zum Kehren nutzen
Kehren genutzt
Page 40
9 Transport
Transport
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert
sein. Tragen Sie festes Schuhwerk. Falls ein Kehrgutbehälter angebracht ist, diesen bitte entfernen. Der
Lenker muss sicher eingerastet sein.
1) Anheben der Maschine.
2) Haltepunkte vorne für das Anheben der Maschine.
VORSICHT! Verletzungsgefahr! Beim Tragen
den Schwenkhebel mit den Daumen sichern.
3) Führung des Spannriemens vorne. 4) Die Hinterachse dient als Befestigungspunkt
5) Verwenden Sie auf jeden Fall beide Befestigungspunkte.
39
6) Der Lenker wird ganz nach vorne geklappt.
Page 41
Technische Daten
10 Technische Daten
Motor: siehe Ersatzteilliste
Radstand: 390 mm
Spurweite: 520 mm
Breite: ca. 1000 mm
Höhe bis Motor: ca. 660 mm (B&S), ca. 695 mm (Honda)
Lenkerhöhe: verstellbar von ca. 890 mm bis ca. 970 mm
Länge über alles: max. 1800 mm (niedrige Lenker-Position)
Kehrbreite: 1000 mm
Bürstendurchmesser: 300 mm
Geschwindigkeit (Vorwärtsgang): 2,6 - 4,2 km/h
Geschwindigkeit (Rückwärtsgang): 3,16 km/h
Gewicht: 93 kg, 97kg
Reifenfülldruck: Antriebsräder:1,5 bar
Motor Hubraum Leistung max. Leistung effektiv
Honda GCV 160 160 ccm 4,1 kW/3600 rpm 3,5 KW /3000 rpm
Honda GXV 160 160 ccm 4,0 kW/3600 rpm 3,6 KW /3000 rpm
B&S XTS 55 190 ccm 2,6 kW/3200 rpm 2,6 KW/3000 rpm
Stützrad: 2,0 bar (bei Kopfsteinpflaster bis auf 1,5 bar absenken)
Motor Ölfüllmenge Kraftstofftankinhalt
Honda GCV 160 0,55 l 0,9 l
Honda GXV 160 0,65 l 2,0 l
B&S XTS 0,6l 1,5 l
Hand-Arm-Schwingungen an der Kehrmaschine
entsprechend VDI 2057, Blatt 2
1. Beschreibung der Messung
Die Durchführung der Messung erfolgt auf asphaltierter Straße.
Die Schwingungen werden am Lenker in 3 Achsen gemessen: x-, y-, z- Achse, siehe DIN 45675, Teil 8. Es wird
der Effektivwert über 60 sek. ermittelt.
2. Das benutzte Meßgerät entspricht DIN 45675.
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
Achse der Bürsten: Mittelstellung
4. Meßergebnis: 60 s Effektivwert = 3,2 m/s
60s Effektivwert = 3,3 m/s
60 s Effektivwert = 3,5 m/s
2
(Honda GCV 160)
2
(Honda GXV 160)
2
(B&S XTS 55)
Geräuschemissionswerte für Kehrmaschinen
entsprechend EG-Richtlinie 88/180/EWG
1. Beschreibung der Messung
Die Messung erfolgt im Stillstand der Maschine mit Bürstenantrieb auf asphaltierter Straße.
1.1 Schalldruckpegel am Ohr L
Schalldruckpegel am Ohr L
Schalldruckpegel am Ohr L
= 81 dB (Honda GCV 160)
pBediener
= 83 dB (Honda GXV 160)
pBediener
= 81 dB (B&S XTS 55)
pBediener
1.2 Schalleistungspegel Lw = 91 dB (Honda GCV 160)
Schalleistungspegel Lw = 93 dB (Honda GXV 160)
Schalleistungspegel Lw = 92 dB (B&S XTS 55)
2. Benutzte Meßgeräte entsprechend DIN 45634.
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
40
Page 42
Loading...
