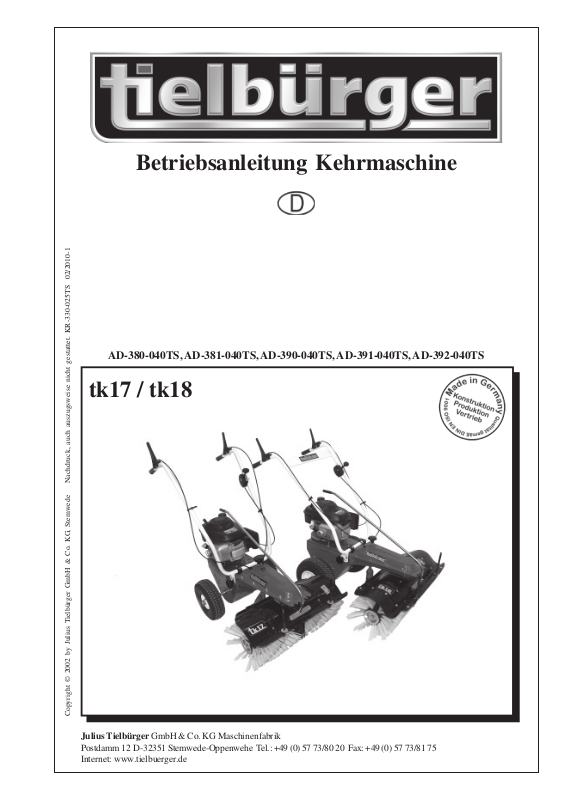

Betriebsanleitung Kehrmaschine
AD-380-040TS, AD-381-040TS, AD-390-040TS, AD-391-040TS, AD-392-040TS
tk17 / tk18
Copyright © 2002 by Julius Tielbürger GmbH & Co. KG, Stemwede Nachdruck, auch auszugsweise nicht gestattet. KR-330-025TS 02/2010-1
Julius Tielbürger GmbH & Co. KG Maschinenfabrik
Postdamm 12 D-32351 Stemwede-Oppenwehe Tel.: +49 (0) 57 73/80 20 Fax: +49 (0) 57 73/81 75
Internet: www.tielbuerger.de
Page 2
Inhaltsverzeichnis
1 Die Betriebsanleitung ................................................................................................................................................. 2
1.1 Allgemeines .......................................................................................................................................................... 2
1.2 Warnhinweise und Symbole ................................................................................................................................. 3
2 Grundlegende Sicherheitshinweise ............................................................................................................................ 4
2.1 Bestimmungsgemäße Verwendung....................................................................................................................... 4
2.2 Organisatorische Maßnahmen ............................................................................................................................. 4
2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten ............................................................................ 5
3 Auslieferungszustand und Lieferumfang ................................................................................................................... 5
4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung,
Lage von Sicherheitsplaketten und Kennzeichnung .................................................................................................. 6
5 Montage ...................................................................................................................................................................... 7
6 Inbetriebnahme .......................................................................................................................................................... 14
6.1 Grundlegende Sicherheitshinweise für den Normalbetrieb ................................................................................. 14

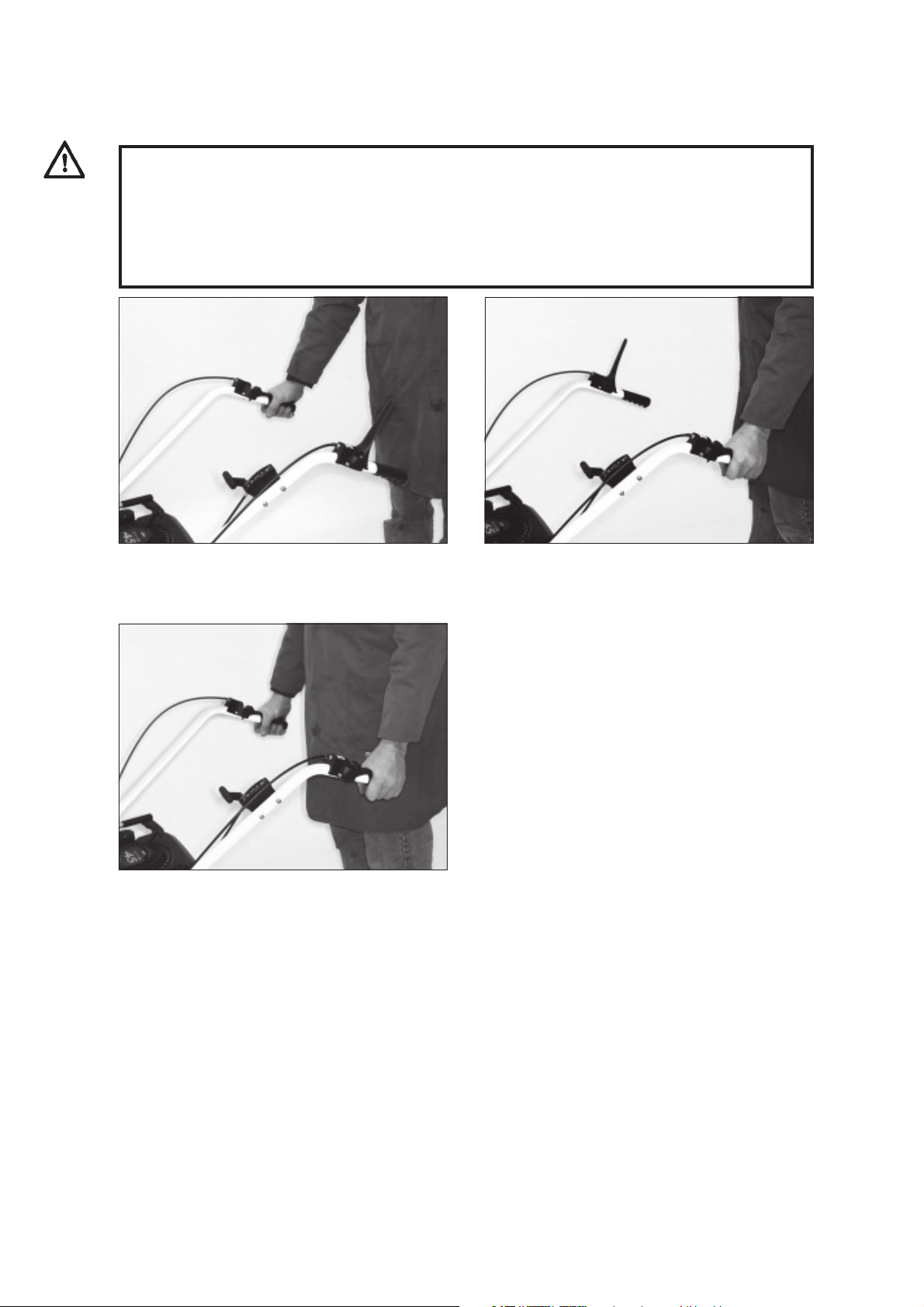

6.2 Lenkerhöhenverstellung .................................................................................................................................... 15
6.3 Bürstendruck ...................................................................................................................................................... 16
6.4 Einstellen der Wurfrichtung ............................................................................................................................... 17
6.5 Kehrgutbehälter (Zubehör) ................................................................................................................................ 18
6.6 Steinschlagschutzplane (Zubehör)..................................................................................................................... 19
6.7 Räumschild (Zubehör) ........................................................................................................................................ 20
6.8 Schneeketten (Zubehör) ..................................................................................................................................... 21
6.9 Fahrantrieb und Kehrbürstenantrieb .................................................................................................................. 22
6.10 Motor starten / ausschalten (Kurzanleitung) ..................................................................................................... 23
7 Wartung und Pflege .................................................................................................................................................. 24
7.1 Grundlegende Sicherheitshinweise .................................................................................................................... 24
7.2 Kraftstoff tanken ................................................................................................................................................ 25

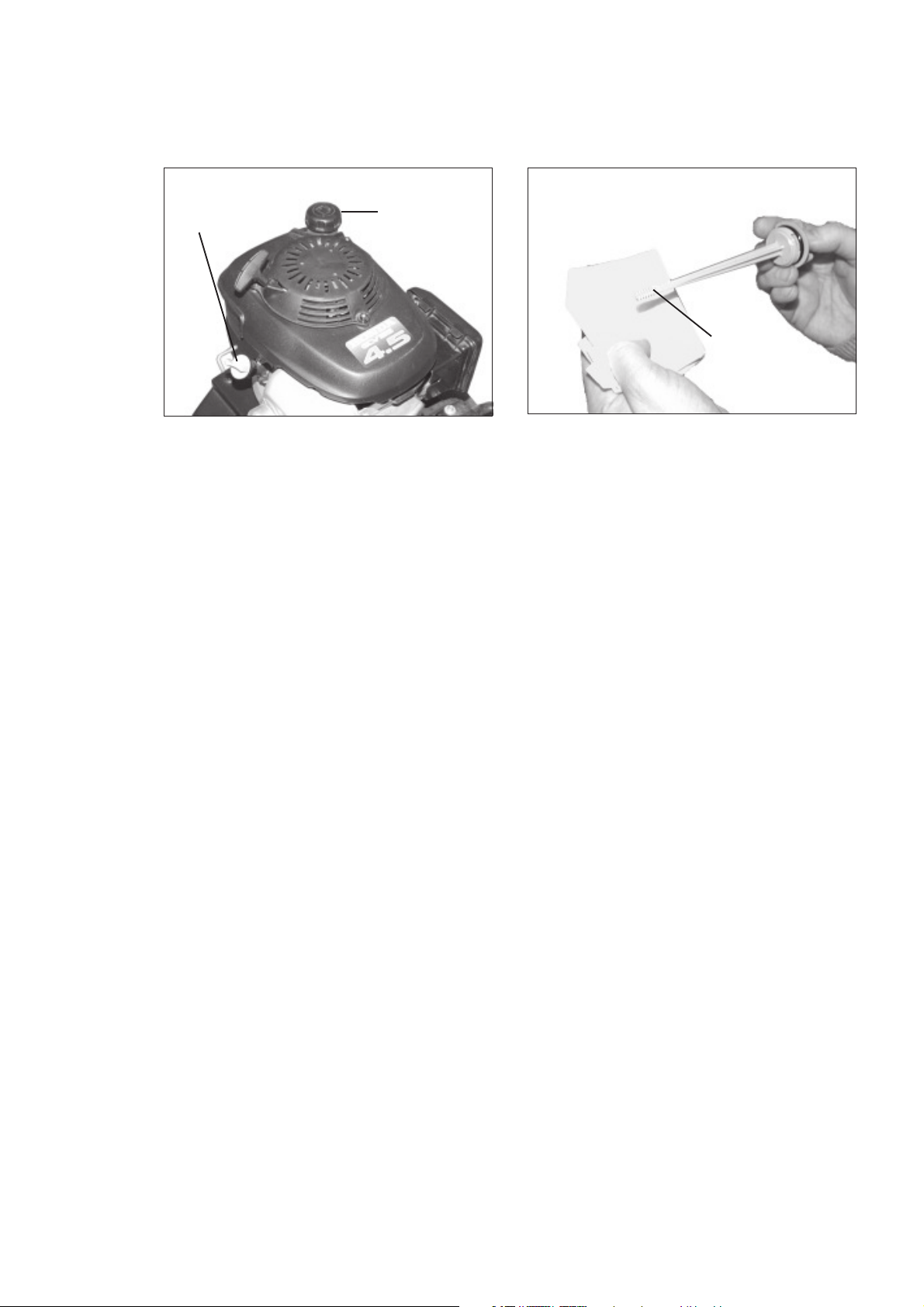

7.3 Ölkontrolle .......................................................................................................................................................... 26

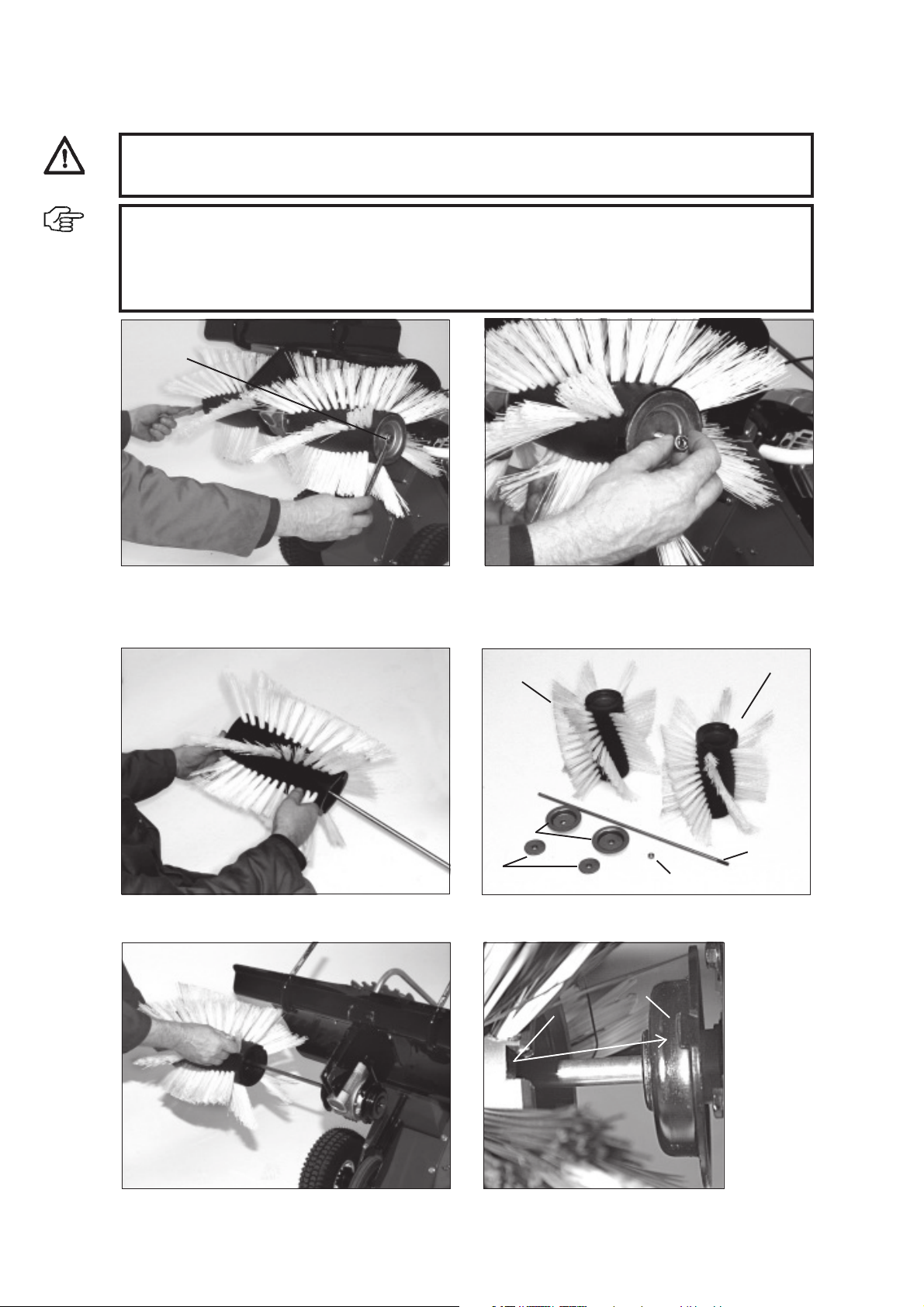

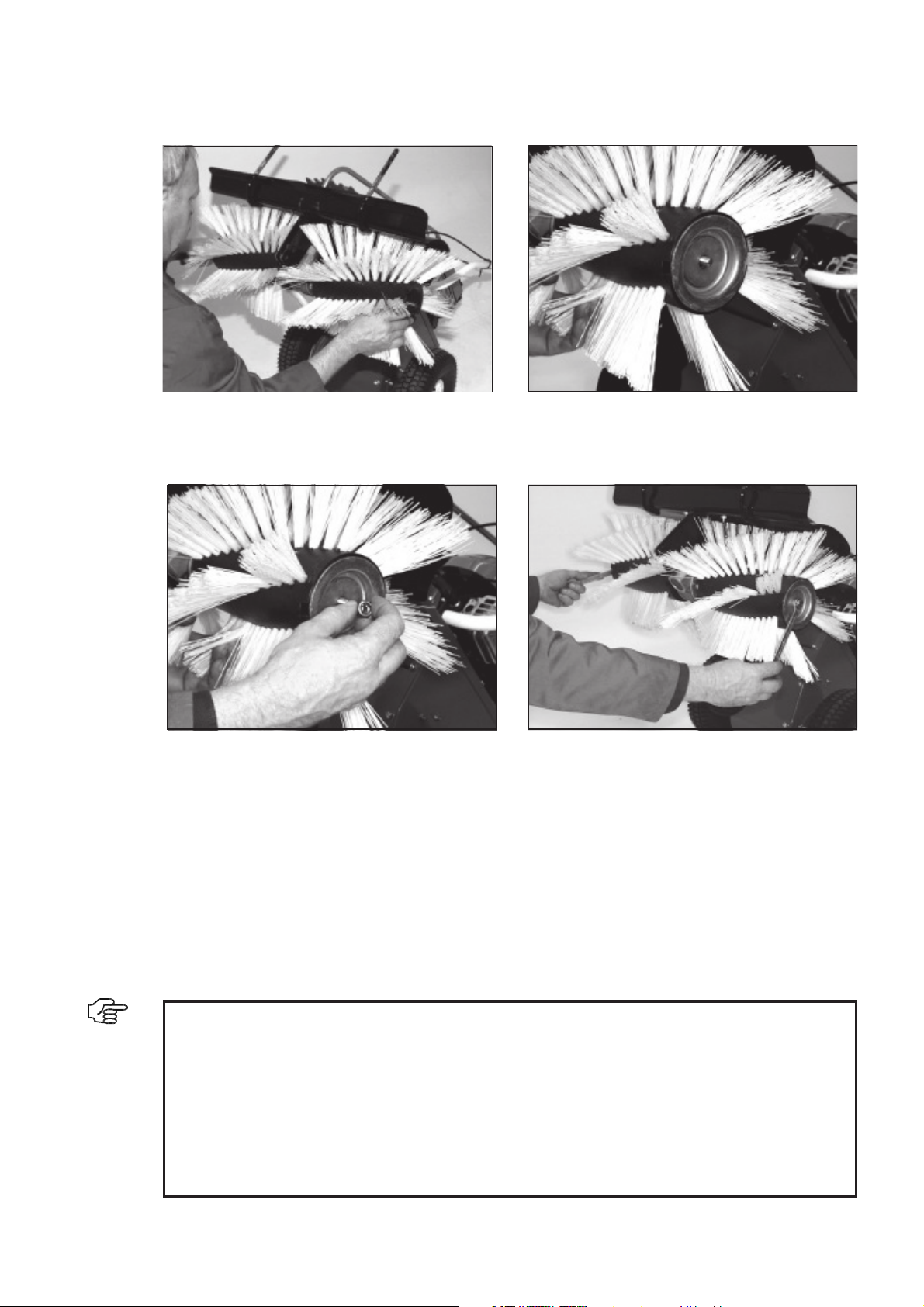

7.4 Austausch der Kehrbürsten ............................................................................................................................... 28
7.5 Gerät reinigen ..................................................................................................................................................... 29
7.6 Einstellen bzw. Nachstellen der Bowdenzüge..................................................................................................... 30
7.7 Reifenfülldruck prüfen und korrigieren ............................................................................................................... 31
7.8 Batterie laden ...................................................................................................................................................... 31
7.9 Reinigung Luftfilter ............................................................................................................................................ 32
7.10 Einlagerung ........................................................................................................................................................ 32
7.11 Wartungsplan ..................................................................................................................................................... 32
8 Störungen und ihre Beseitigung .............................................................................................................................. 33
9 Transport ................................................................................................................................................................... 35
10 Technische Daten ...................................................................................................................................................... 36
10.1 tk17 ..................................................................................................................................................................... 36
10.2 tk18 ..................................................................................................................................................................... 37

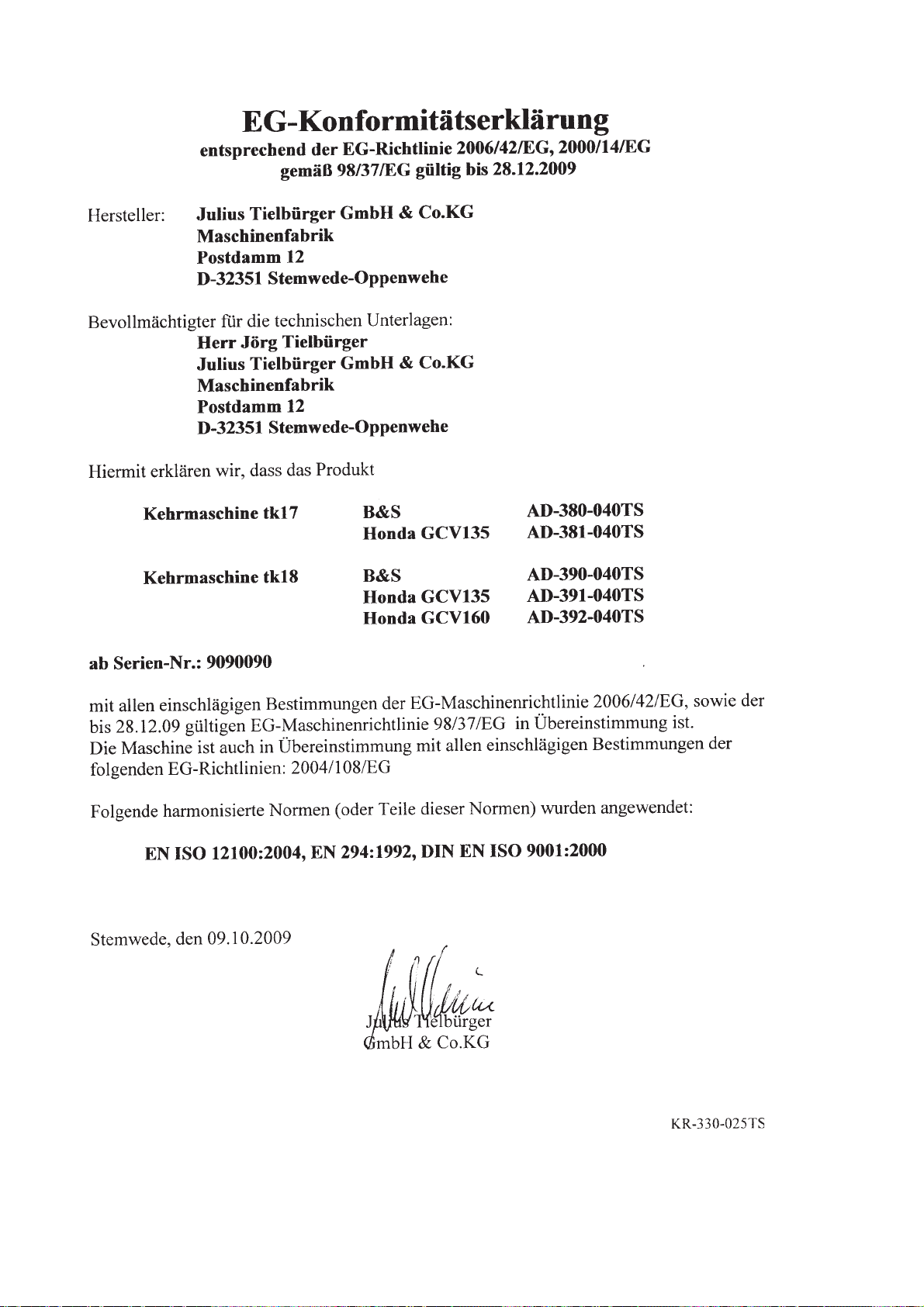

11 EG-Konformitätserklärung ...................................................................................................................................... 38
1
Page 3
Die Betriebsanleitung
1 Die Betriebsanleitung
1.1 Allgemeines
Diese Betriebsanleitung soll erleichtern, die Maschine
kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Betriebsanleitung enthält wichtige Hinweise, die
Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden,
Reparaturkosten und Ausfallzeiten zu vermindern und
die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen.
Die Betriebsanleitung ist um Anweisungen aufgrund
bestehender nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.
Die Betriebsanleitung muss ständig am Einsatzort der
Maschine verfügbar sein.
Die Betriebsanleitung ist von jeder Person zu lesen
und anzuwenden, die mit Arbeiten mit/an der Maschine z. B.
-Bedienung, einschließlich Rüsten, Störungsbehebung
im Arbeitsablauf, Beseitigung von Produktionsabfäl len, Pflege, Entsorgung von Betriebs- und Hilfsstof fen
-Instandhaltung (Wartung, Inspektion, Instandset zung) und/oder
-Transport beauftragt ist.
Neben der Betriebsanleitung und den im Verwenderland und an der Einsatzstelle geltenden verbindlichen
Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und
fachgerechtes Arbeiten zu beachten.
2
Page 4
1.2 Warnhinweise und Symbole
Betriebsanleitung lesen
GEFAHR!
bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod
oder schwerste Verletzungen.
WARNUNG!
bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können Tod oder schwerste Verletzungen eintreten.
VORSICHT!
bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können leichte Verletzungen eintreten.
WICHTIG!
bezeichnet Anwendungstipps und andere nützliche Informationen.
Die Betriebsanleitung
2x M8x20
Symbol
Schraube
Scheibe
Kein Werkzeug verwenden
Auf Werkbank arbeiten
Symbol
Typ
Anzahl
Typ
Beispiele:
M8 x 16
8,1 - 58 - 5
Erklärung
M = Metrisch
S = Durchmesser in mm
16 = Länge in mm
8,1 = Innendurchmesser
58 = Außendurchmesser
5 = Materialstärke in mm
Mutter
Ring-Maulschlüssel
Sechskantschraubendreher
Schraubendreher
Kreuzschlitzschraubendreher
M8 (S)
PZ 2
PH 2
3
M = Metrisch
8 = Innendurchmesser in mm
(S) = Sicherungsmutter
8
8 = Größe in mm
PZ 2 = Pozidrive Größe 2
PH2 = Phillips Größe 2
Page 5
Grundlegende Sicherheitshinweise
2 Grundlegende Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Die Maschine ist nach dem Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut.
Dennoch können bei ihrer Verwendung Gefahren für
Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen der Maschine und anderer Sachwerte
entstehen.
Maschine nur in technisch einwandfreiem Zustand
sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen! Insbesondere Störungen, die die Sicherheit
beeinträchtigen können, umgehend beseitigen (lassen)!
Die Maschine ist ausschließlich für das Kehren in der
Anlagenpflege und im Winterdienst bestimmt. Eine an-
2.2 Organisatorische Maßnahmen
Die Betriebsanleitung ständig am Einsatzort der Maschine griffbereit aufbewahren!
Ergänzend zur Betriebsanleitung allgemeingültige gesetzliche und sonstige verbindliche Regelungen zur
Unfallverhütung und zum Umweltschutz beachten und
anweisen!
Derartige Pflichten können auch z. B. den Umgang mit
Gefahrstoffen oder das Zurverfügungstellen/Tragen
persönlicher Schutzausrüstungen oder
straßenverkehrsrechtliche Regelungen betreffen.
Betriebsanleitung um Anweisungen einschließlich
Aufsichts- und Meldepflichten zur Berücksichtigung
betrieblicher Besonderheiten, z. B. hinsichtlich Arbeitsorganisation, Arbeitsabläufen, eingesetztem Personal,
ergänzen.
Das mit Tätigkeiten an der Maschine beauftragte Personal muss vor Arbeitsbeginn die Betriebsanleitung,
und hier besonders das Kapitel Sicherheitshinweise,
gelesen haben. Während des Arbeitseinsatzes ist es
zu spät. Dies gilt in besonderem Maße für nur gelegentlich, z. B. beim Rüsten, Warten, an der Maschine
tätig werdendes Personal.
Zumindest gelegentlich sicherheits- und gefahrenbewusstes Arbeiten des Personals unter Beachtung
der Betriebsanleitung kontrollieren!
Das Personal darf keine offenen langen Haare, lose
Kleidung oder Schmuck einschließlich Ringe tragen.
Es besteht Verletzungsgefahr z. B. durch Hängenbleiben oder Einziehen.
dere oder darüber hinausgehende Benutzung gilt als
nicht bestimmungsgemäß. Die Maschine darf z.B. nicht
zum Kehren von Futtermitteln genutzt werden. Es könnten sich Borsten lösen , die vom Tier verzehrt werden
und zu Verletzungen führen. Für hieraus resultierende
Schäden haftet der Hersteller/Lieferer nicht. Das Risiko trägt allein der Anwender. Die Maschine ist ausschließlich für den privaten, nicht gewerblichen Gebrauch bestimmt. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung
und die Einhaltung der Inspektions- und Wartungsbedingungen.
Die Kehrmaschine darf nur mit vom Hersteller zugelassenen Bürsten betrieben werden.
Soweit erforderlich oder durch Vorschriften gefordert,
persönliche Schutzausrüstungen benutzen!
Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten!
Alle Sicherheits- und Gefahrenhinweise an/auf der Maschine vollzählig in lesbarem Zustand halten!
Bei sicherheitsrelevanten Änderungen der Maschine
oder ihres Betriebsverhaltens Maschine sofort stillsetzen und Störung der zuständigen Stelle/Person melden!
Keine Veränderungen, An- und Umbauten an der Maschine, die die Sicherheit beeinträchtigen könnten,
ohne Genehmigung des Lieferers vornehmen! Dies gilt
auch für den Einbau und die Einstellung von Sicherheitseinrichtungen und -ventilen sowie für das Schweißen an tragenden Teilen.
Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entsprechen. Dies ist bei
Originalersatzteilen immer gewährleistet.
Vorgeschriebene oder in der Betriebsanleitung angegebene Fristen für wiederkehrende Prüfungen/Inspektionen einhalten!
Zur Durchführung von Instandhaltungsmaßnahmen
ist eine der Arbeit angemessene Werkstattausrüstung
unbedingt notwendig.
Standort und Bedienung von Feuerlöschern bekanntmachen!
Die Brandmelde-und Brandbekämpfungsmöglichkeiten
beachten!
4
Page 6
2.3 Personenauswahl und -qualifikation, grundsätzliche Pflichten
Grundlegende Sicherheitshinweise
Arbeiten an/mit der Maschine dürfen nur von zuverlässigem Personal durchgeführt werden. Gesetzlich
zulässiges Mindestalter beachten!
Nur geschultes oder unterwiesenes Personal einsetzen, Zuständigkeiten des Personals für das Bedienen,
Rüsten, Warten, Instandsetzen klar festlegen!
Sicherstellen, dass nur dazu beauftragtes Personal an
der Maschine tätig wird!
Maschinenführer-Verantwortung - auch im Hinblick auf
verkehrsrechtliche Vorschriften - festlegen und ihm das
Ablehnen sicherheitswidriger Anweisungen Dritter
ermöglichen!
3 Auslieferungszustand und Lieferumfang
Zu schulendes, anzulernendes, einzuweisendes oder
im Rahmen einer allgemeinen Ausbildung befindliches
Personal nur unter ständiger Aufsicht einer erfahrenen
Person an der Maschine tätig werden lassen!
Arbeiten an elektrischen Ausrüstungen der Maschine
dürfen nur von einer Elektrofachkraft oder von unterwiesenen Personen unter Leitung und Aufsicht einer
Elektrofachkraft gemäß den elektrotechnischen Regeln
vorgenommen werden.
Arbeiten an Fahrwerken, Brems- und Lenkanlagen darf
nur hierfür ausgebildetes Fachpersonal durchführen!
Das Gerät regelmäßig reinigen, insbesondere im Auspuff- und Motorenbereich. Andernfalls besteht erhöhte Brandgefahr!
1) Produktverpackung 2) Kontrolle der Originalverpackung
3) Bitte führen Sie das Verpackungsmaterial dem
Wertstoffrecycling zu.

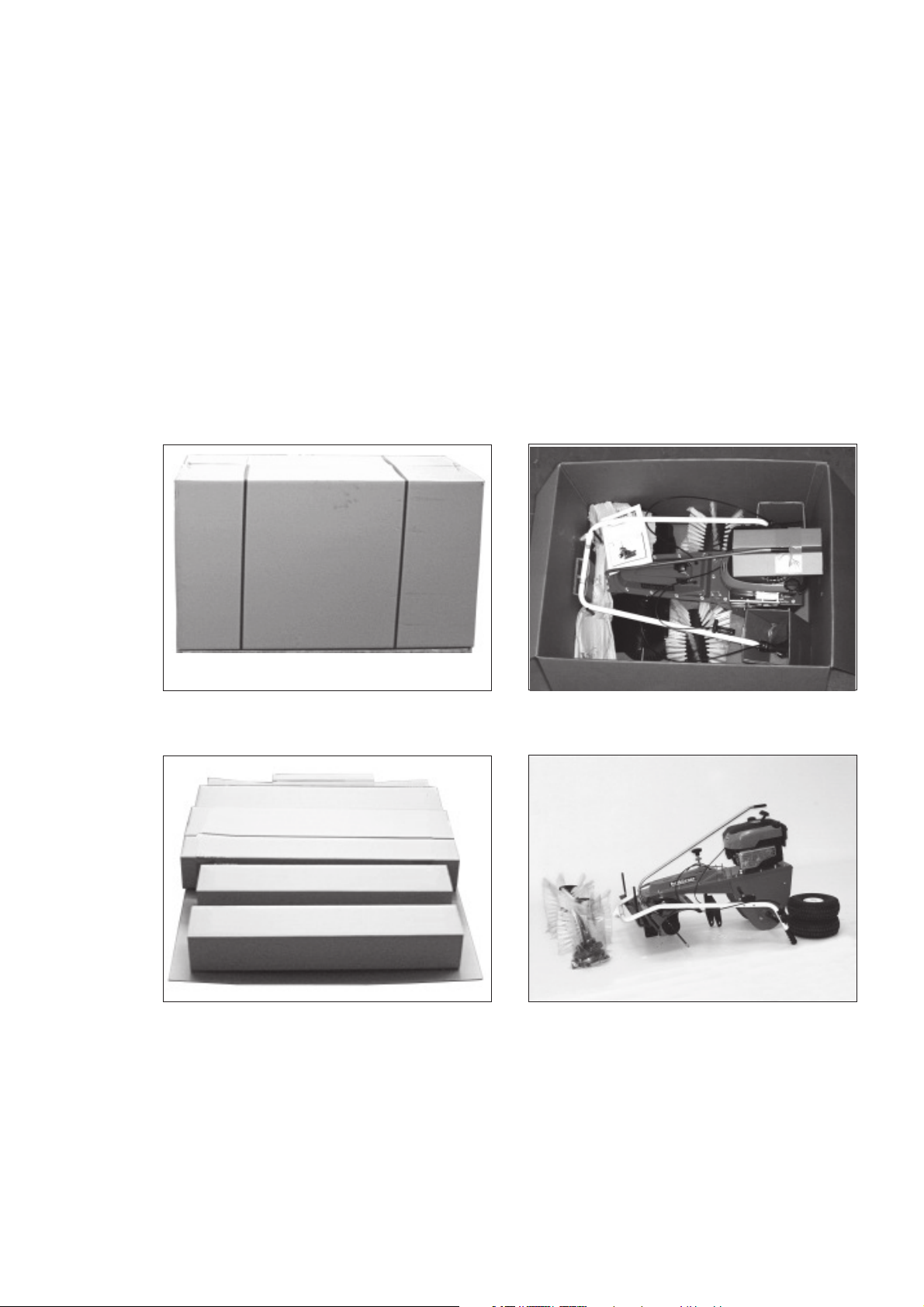

4) Die Lieferung erfolgt in einem Faltkarton:
1 Kehrmaschine
1 Beipacktüte mit
- Bedienungsanleitung
- Bedienungsanleitung für den Motor
Zubehör (ist gesondert zu bestellen):
- Kehrgutbehälter
- Räumschild
- Schneeketten
- Steinschlagschutzplane
5
Page 7

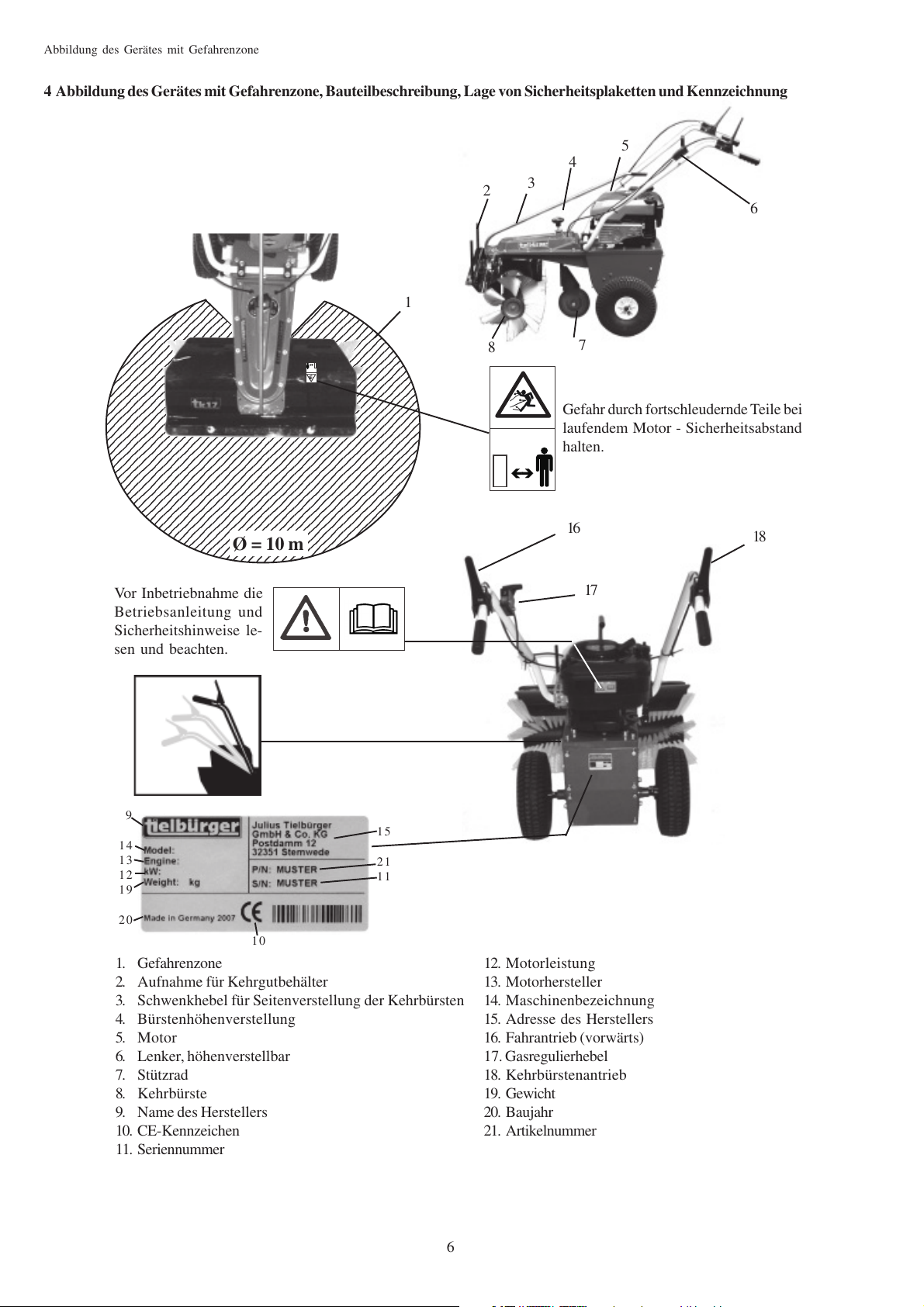

Abbildung des Gerätes mit Gefahrenzone
4 Abbildung des Gerätes mit Gefahrenzone, Bauteilbeschreibung, Lage von Sicherheitsplaketten und Kennzeichnung
5
4
3
2
6
1
Ø = 10 m
Vor Inbetriebnahme die
Betriebsanleitung und
Sicherheitshinweise lesen und beachten.
8
7
Gefahr durch fortschleudernde Teile bei
laufendem Motor - Sicherheitsabstand
halten.
16
18
17
9
14
13
12
19
20
10
15
21
11
1. Gefahrenzone
2. Aufnahme für Kehrgutbehälter
3. Schwenkhebel für Seitenverstellung der Kehrbürsten
4. Bürstenhöhenverstellung
5. Motor
6. Lenker, höhenverstellbar
7. Stützrad
8. Kehrbürste
9. Name des Herstellers
10. CE-Kennzeichen
11. Seriennummer
6
12. Motorleistung
13. Motorhersteller
14. Maschinenbezeichnung
15. Adresse des Herstellers
16. Fahrantrieb (vorwärts)
17. Gasregulierhebel
18. Kehrbürstenantrieb
19. Gewicht
20. Baujahr
21. Artikelnummer
Page 8

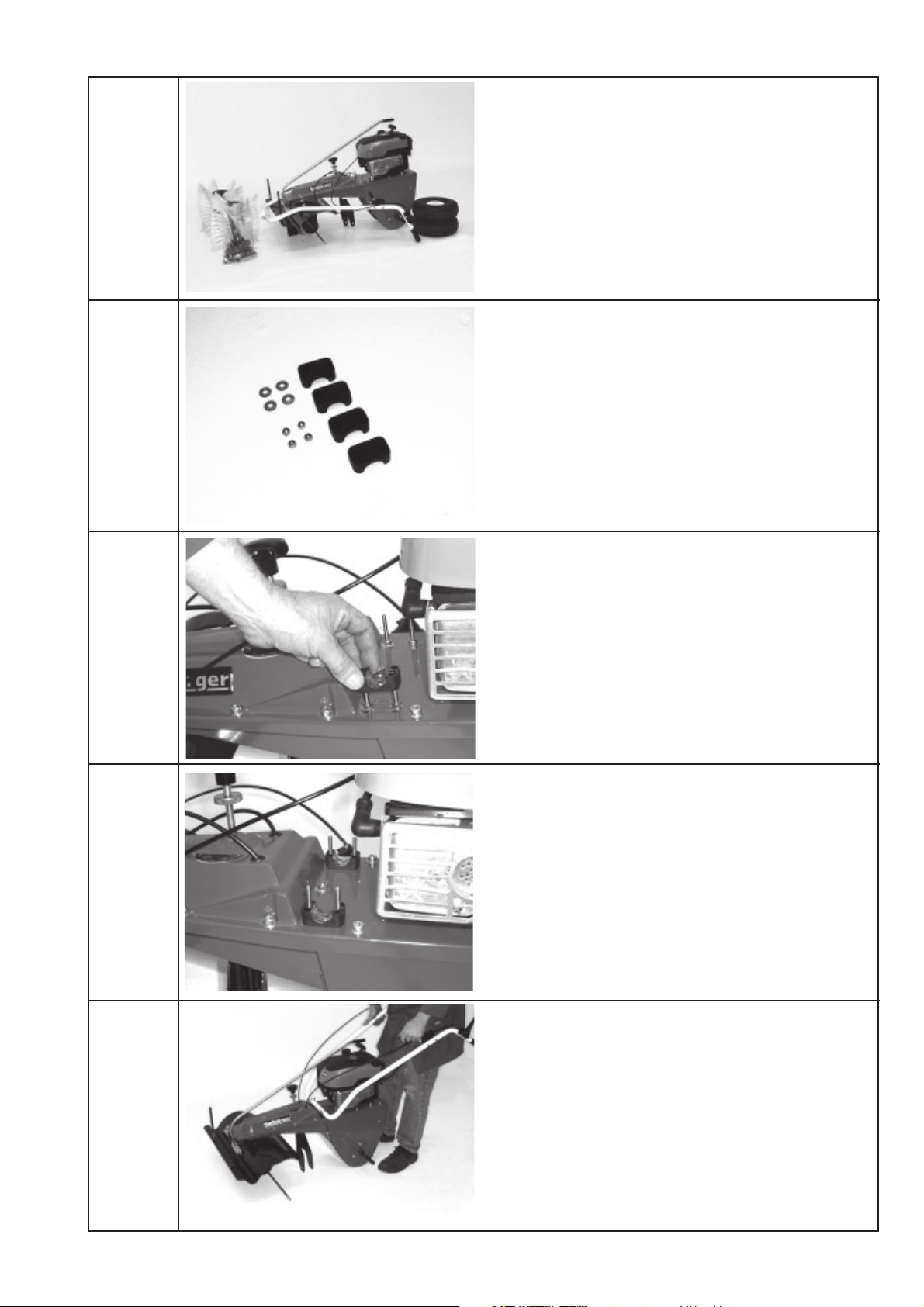

5 Montage
Montage
Anlieferungszustand.

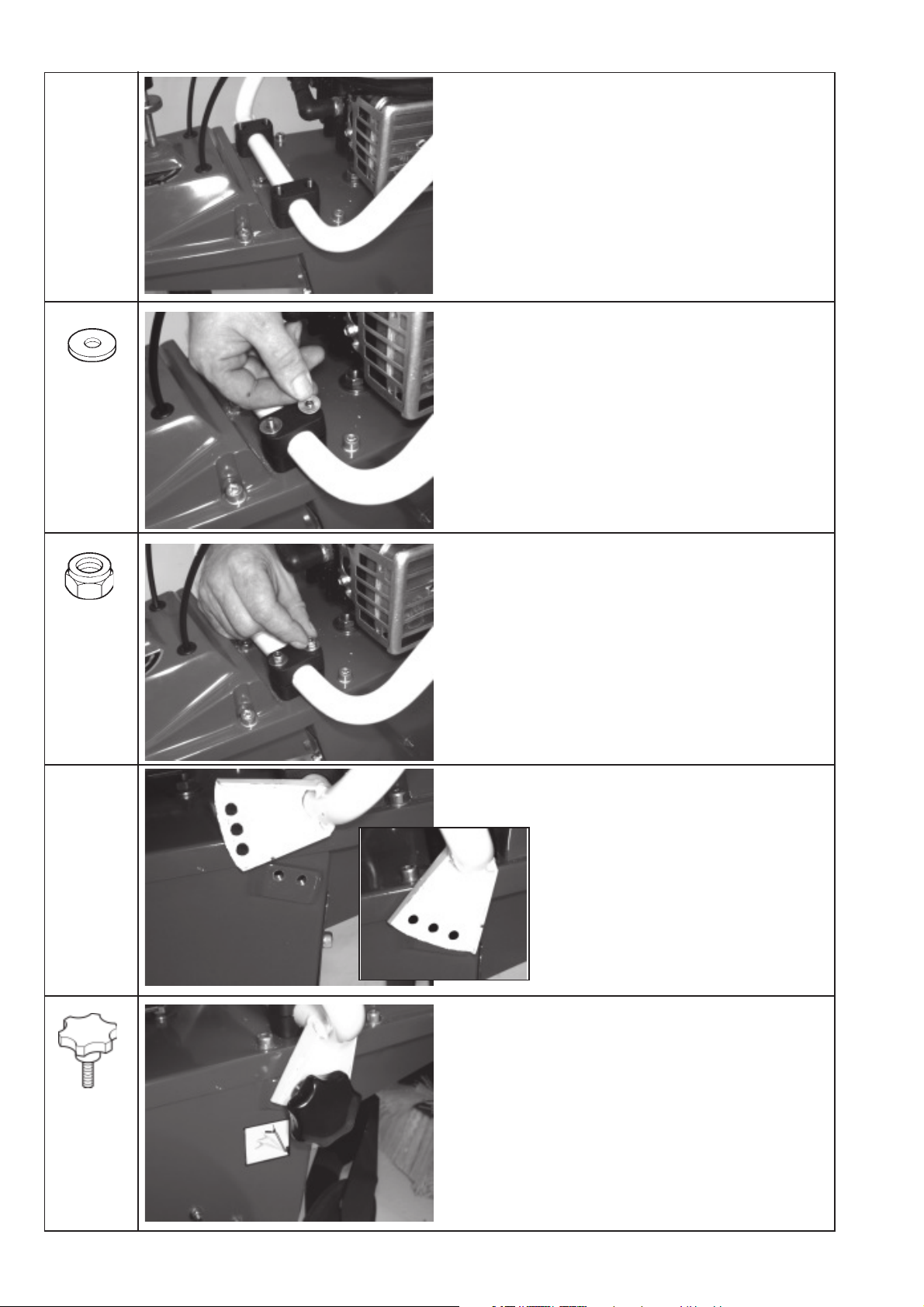

Schellenteile mit Scheiben und Sicherungsmuttern zur Befestigung des Lenkers.
Schellenteile auf die Gewindeenden stecken.
Korrekt positionierte Schellen.
Lenker auf die Schellenunterteile setzen.
7
Page 9
Montage
6,4-18-1,5
Schellenoberteile auf die Gewindeenden stecken.
Scheiben auf die Gewindeenden legen.
4 x M6
Sicherungsmuttern auf die Gewindeenden schrauben.
Nicht festziehen!
Lenker je nach Körpergröße einstellen.
M8 x 24
Sterngriff einschrauben, so dass der Lenker seitlich anliegt.
8
Page 10
Montage
Muttern mit einem Ring-Maulschlüssel leicht anziehen. Der
Lenker muss stramm sitzen und sich in den Schellen drehen
können.
SW 10
WICHTIG!
Der Lenker muss stramm sitzen. In der tiefsten Stellung darf er nicht von selbst nach unten
kippen, wenn der Sterngriff nicht eingeschraubt ist.

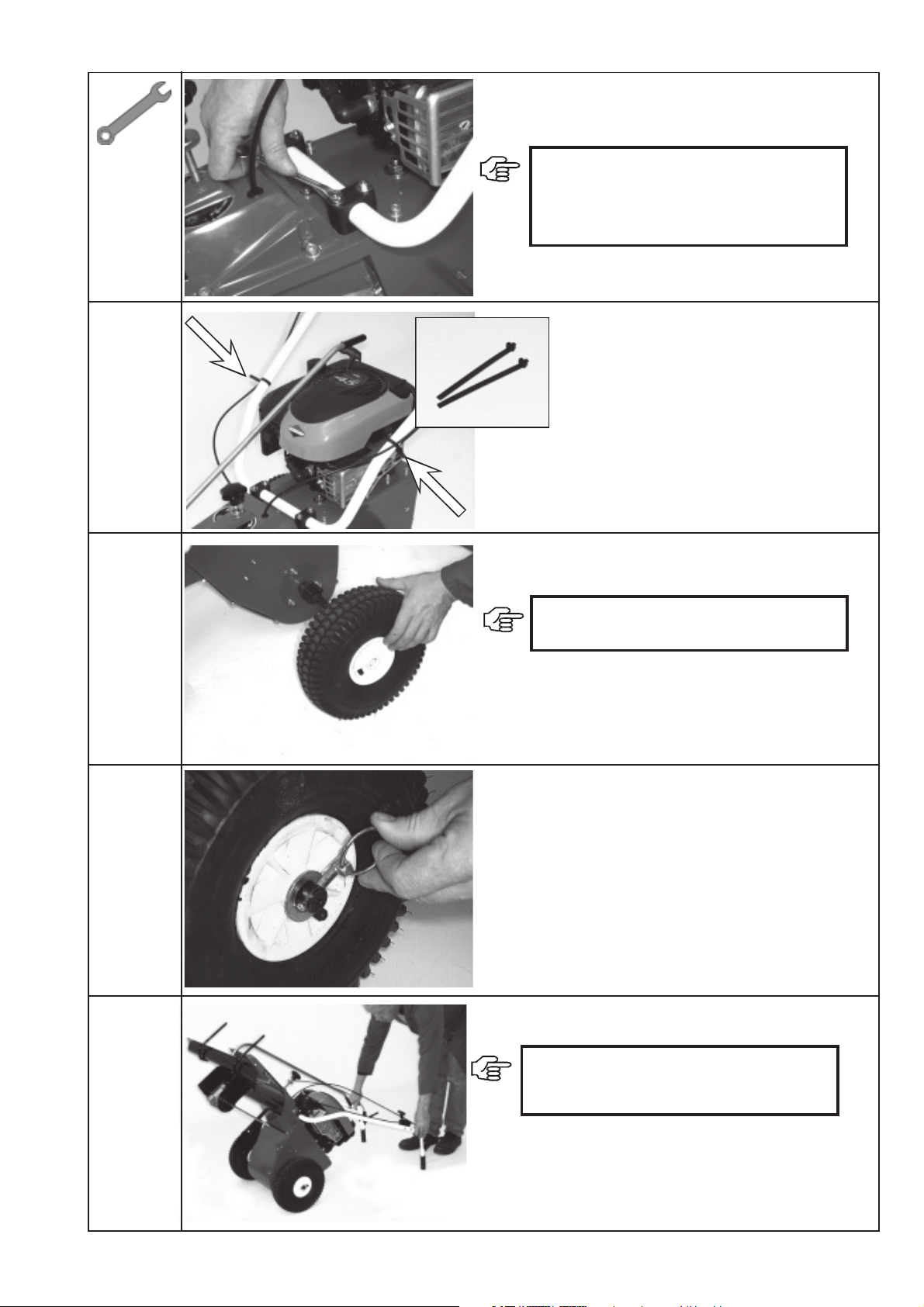

Mit Kabelbindern die Kupplungszüge befestigen.
Rad auf die Achse stecken, dabei tauchen die Mitnehmer in
die Felge ein
WICHTIG!
Ventil liegt außen.
Das Rad mit Scheibe und Klappsplint sichern.

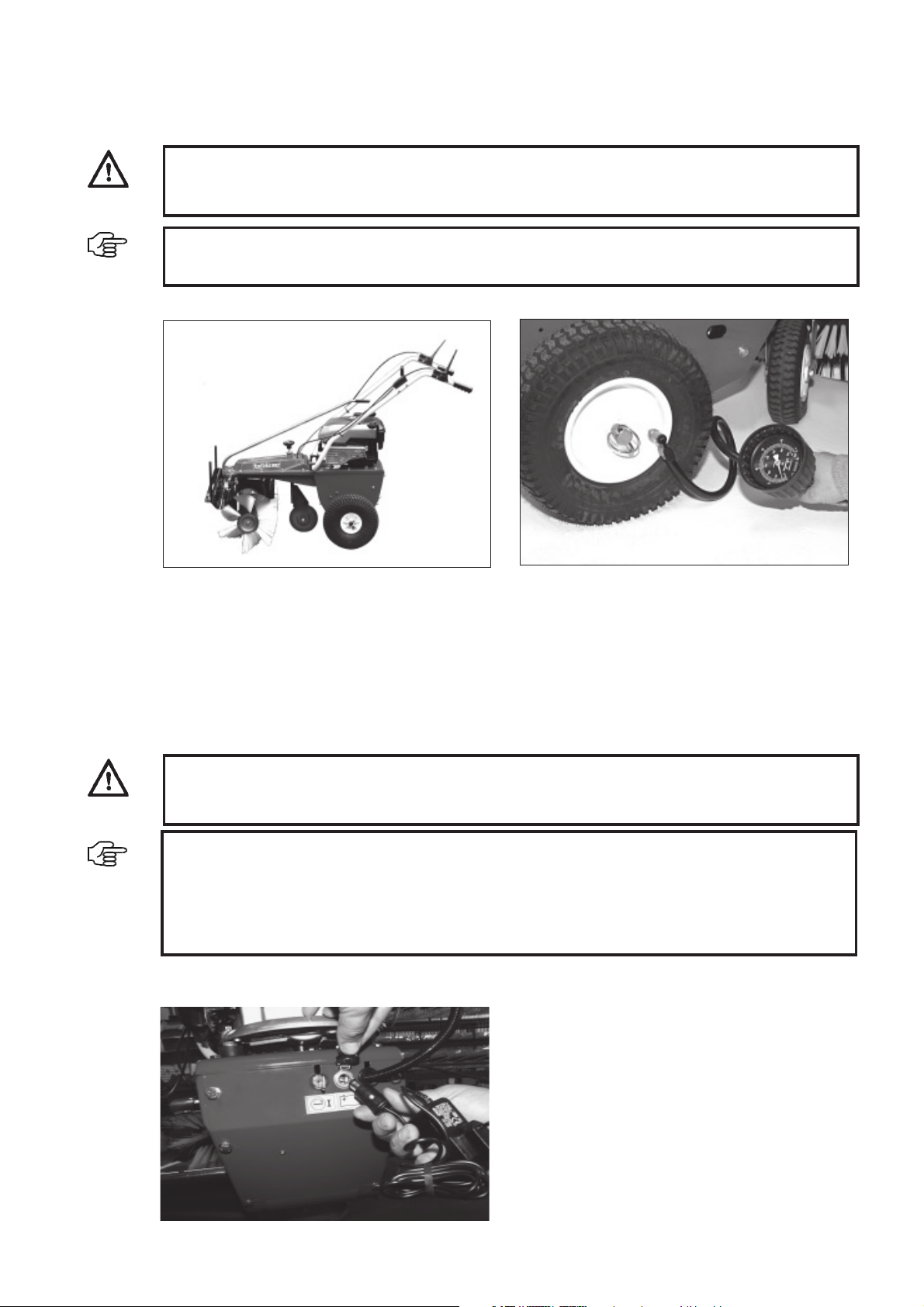

Zur besseren Montage des Stützrades sollte die Maschine
zurückgekippt werden.
WICHTIG!
Maschine nur kippen, wenn noch keine Kraftund Schmierstoffe eingefüllt worden sind.
9
Page 11
Montage

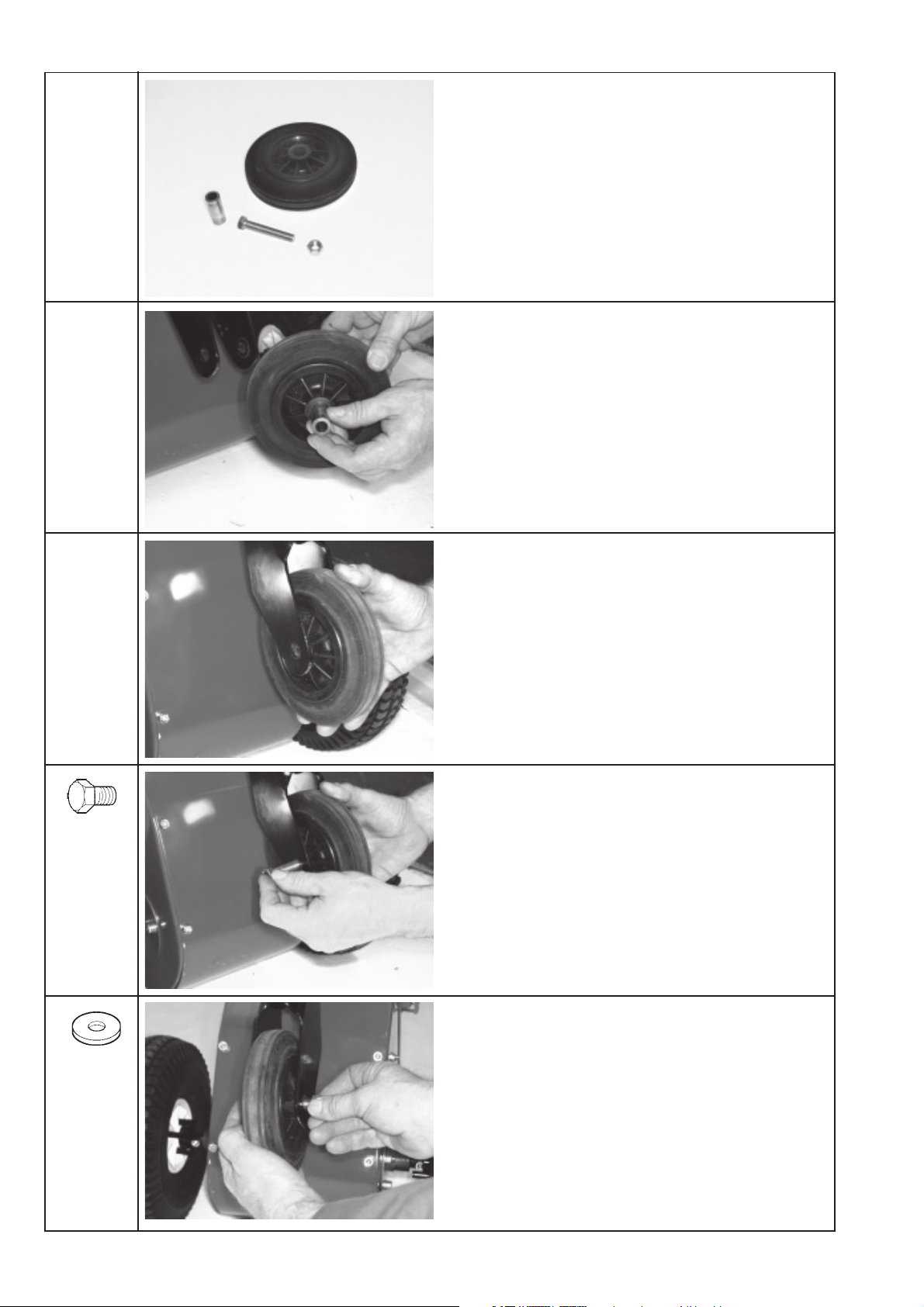

Stützrad mit Hülse, Schraube und Mutter.
Hülse in das Stützrad schieben.
M 12 x 70
Das Stützrad in der Radgabel positionieren.
Die Schraube durch die entsprechende Bohrung der Radgabel und des Stützrades schieben.
13-24-2
Scheibe aufsetzen.
10
Page 12
M12
2 x SW 19
Montage
Mutter aufdrehen und mit zwei Ring-Maulschlüsseln fest
anziehen.

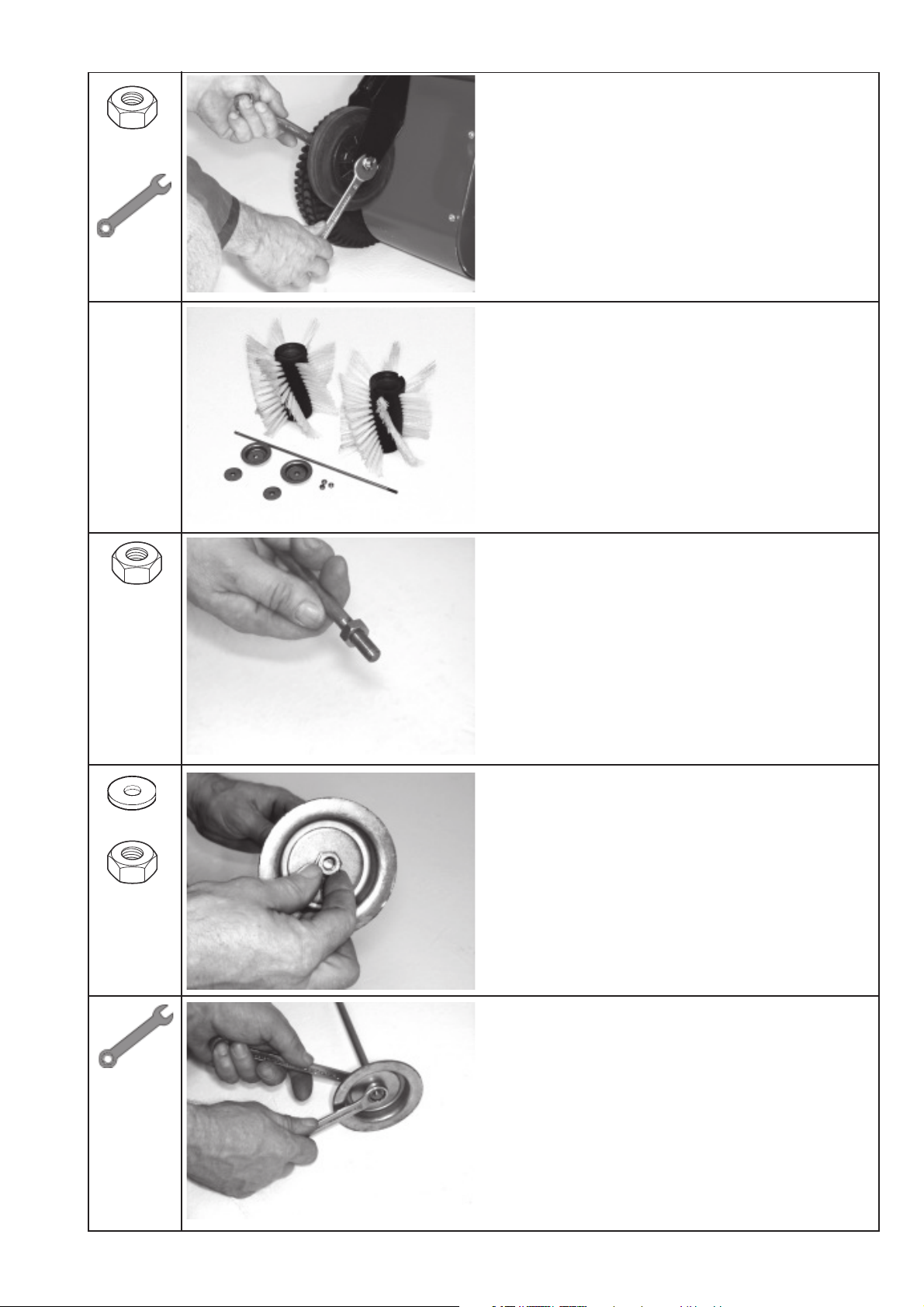

Kehrbürsten mit Achse, Kappen, Scheiben und Muttern.
M10
14-58-5
M10
Mutter auf die Achse schrauben.
Die Kappe mit der Scheibe auf die Achse schieben und mit
der Mutter montieren.
2 x SW 17
Mit zwei Ring-Maulschlüsseln fest anziehen.
11
Page 13
Montage

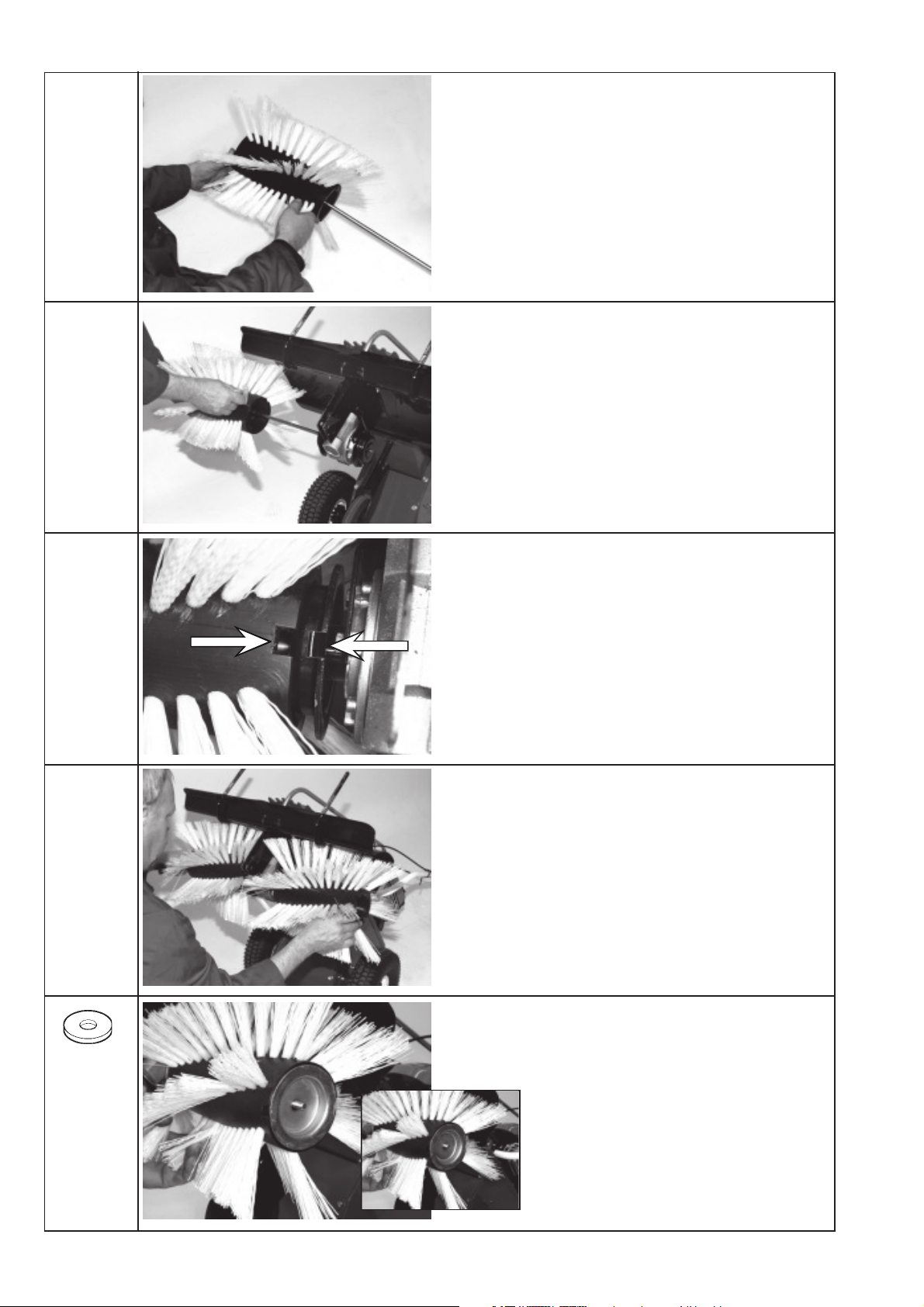

Bürste auf die Achse schieben.
Bürste und Achse durch die entsprechende Öffnung schieben.
Darauf achten, dass der Zapfen in die entsprechende Aussparung greift.
Die zweite Bürste aufstecken.
14-58-5
Kappe und Scheibe auf die Achse schieben.
12
Page 14

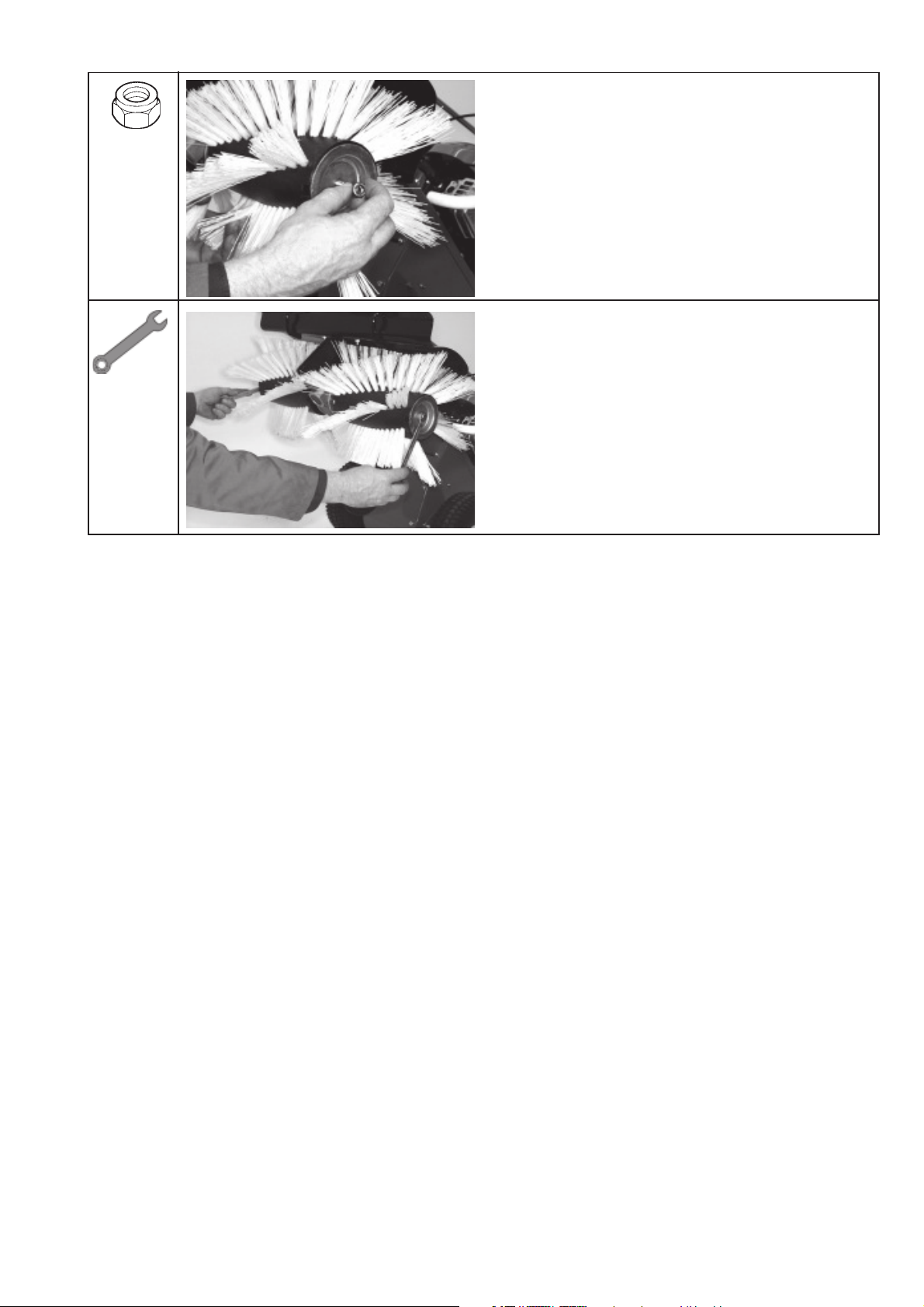

M10
2 x SW 17
Montage
Sicherungsmutter aufdrehen.
Mit einem Ring-Maulschlüssel festdrehen. Dabei mit einem
weiteren Ring-Maulschlüssel kontern.
13
Page 15
Inbetriebnahme
6 Inbetriebnahme
6.1 Grundlegende Sicherheitshinweise für den Normalbetrieb
Jede sicherheitsbedenkliche Arbeitsweise unterlassen!
Vor Arbeitsbeginn sich an der Einsatzstelle mit der Arbeitsumgebung vertraut machen. Zur Arbeitsumgebung gehören z. B. die Hindernisse im Arbeits- und
Verkehrsbereich, die Tragfähigkeit des Bodens und
notwendige Absicherungen der Einsatzstelle zum öffentlichen Verkehrsbereich.
Maßnahmen treffen, damit die Maschine nur in sicherem und funktionsfähigem Zustand betrieben wird!
Maschine nur betreiben, wenn alle Schutzeinrichtungen und sicherheitsbedingte Einrichtungen z.
B. lösbare Schutzeinrichtungen, Schalldämmungen, Absaugeinrichtungen, vorhanden und funktionsfähig
sind!
Vor jedem Einsatz Maschine auf äußerlich erkennbare
Schäden und Mängel prüfen! Eingetretene Veränderungen (einschließlich der des Betriebsverhaltens) sofort der zuständigen Stelle/Person melden! Maschine
ggfs. sofort stillsetzen und sichern!
Bei Funktionsstörungen Maschine sofort stillsetzen
und sichern! Störungen umgehend beseitigen lassen!
Maschinen nur vom Fahrerplatz aus starten!
Ein- und Ausschaltvorgänge, Kontrollanzeigen gemäß
Betriebsanleitung beachten!
Vor Einschalten/Ingangsetzen der Maschine sicherstellen, dass niemand durch die anlaufende Maschine gefährdet werden kann!
Vor Fahrtantritt/Arbeitsbeginn prüfen, ob Bremsen,
Lenkung, Signal- und Beleuchtungseinrichtungen
funktionsfähig sind!
Vor dem Verfahren der Maschine stets die unfallsichere
Unterbringung des Zubehörs kontrollieren!
Bei Befahren öffentlicher Straßen, Wege, Plätze die geltenden verkehrsrechtlichen Vorschriften beachten und
ggfs. Maschine vorher in den verkehrsrechtlich zulässigen Zustand bringen!
Bei schlechter Sicht und Dunkelheit grundsätzlich für
ausreichende Beleuchtung sorgen!
Stets ausreichenden Abstand zu Baugrubenrändern
und Böschungen halten!
Jede Arbeitsweise unterlassen, die die Standsicherheit
der Maschine beeinträchtigt!
Hänge nicht in Querrichtung befahren; Arbeitsausrüstung und Ladegut stets in Bodennähe führen, besonders bei Bergabfahrt!
Im Gefälle Fahrgeschwindigkeit stets den Gegebenheiten anpassen! Nie im, sondern immer vor dem Gefälle
in die niedrigere Fahrstufe schalten!
Beim Verlassen der Maschine grundsätzlich die Maschine gegen unbeabsichtigtes Wegrollen und unbefugtes Benutzen sichern!
14
Page 16

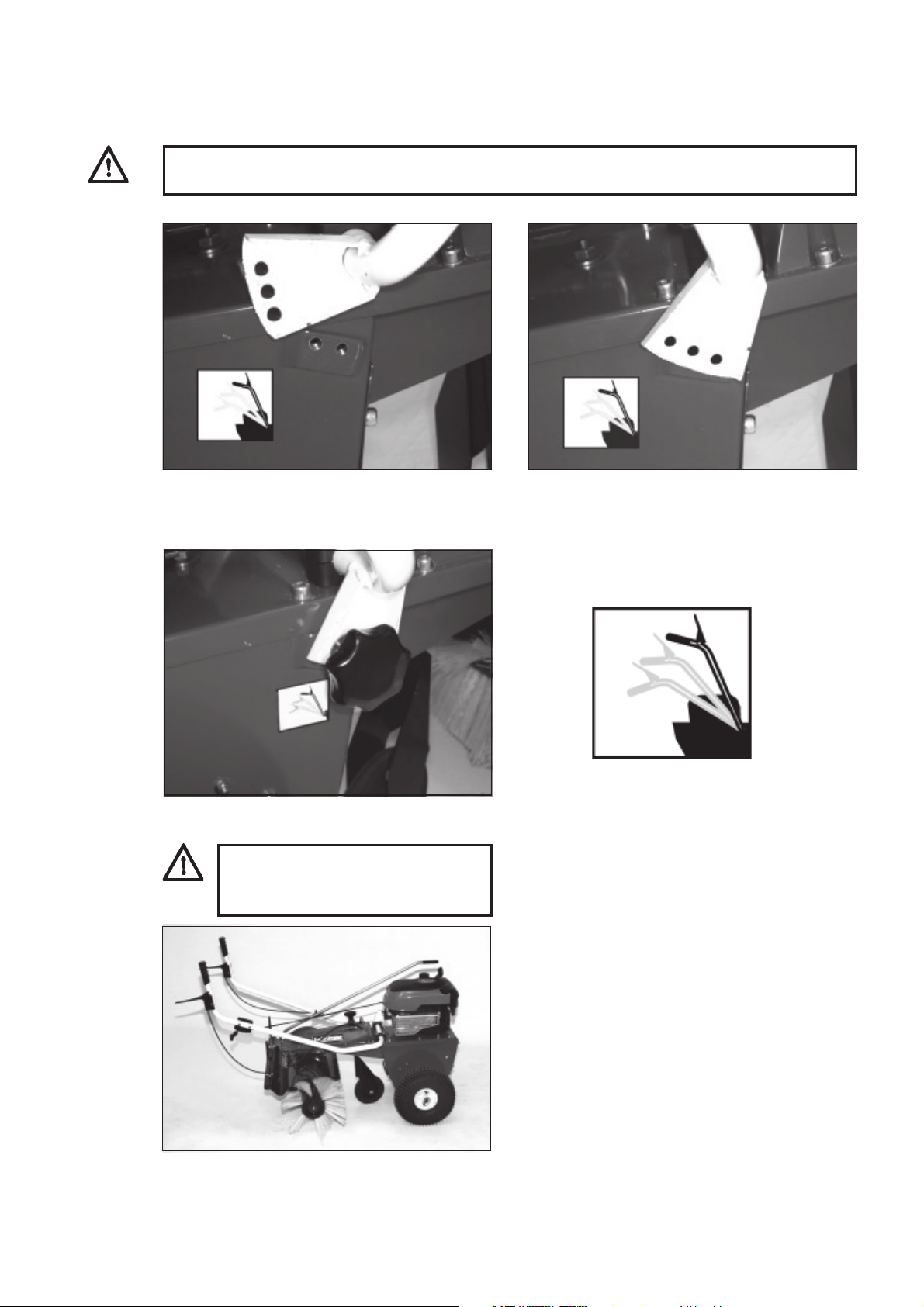

6.2 Lenkerhöhenverstellung
VORSICHT!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Inbetriebnahme
1) Der Lenker kann 3-fach in der Höhe verstellt werden.
3) Den Lenker mit dem Sterngriff fixieren.
VORSICHT!
Vergewissern Sie sich, dass der
Lenker sicher eingerastet ist.
2) Entsprechendes Loch wählen
4) Beachten Sie die drei möglichen Einstellungen.
5) Zum Abstellen/Einlagern des Gerätes können Sie
den Lenker ganz nach vorne klappen, um den Platzbedarf des Gerätes zu minimieren.
15
Page 17
Inbetriebnahme
6.3 Bürstendruck

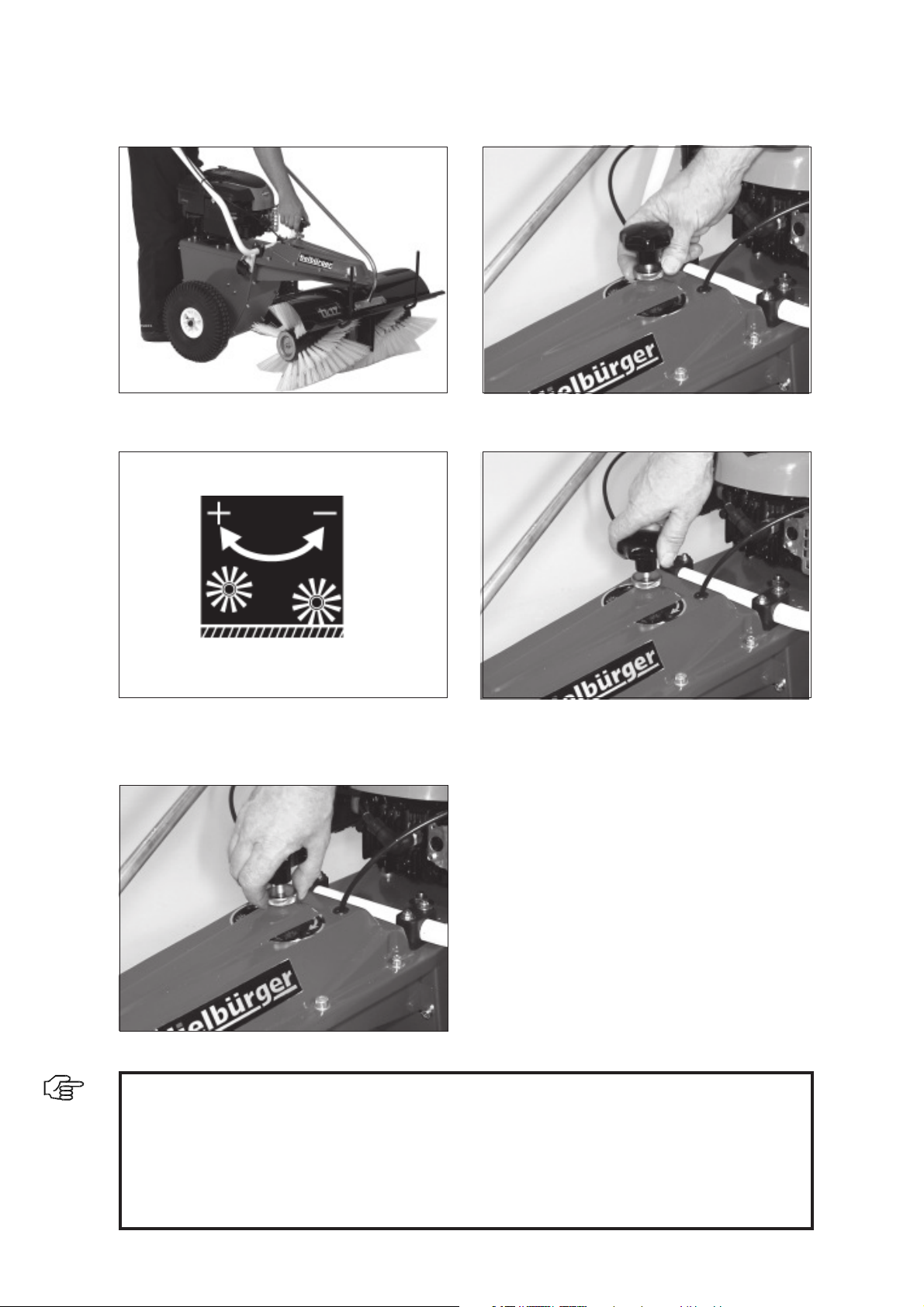

1) Der Bürstendruck läßt sich feinstufig einstellen. Das
Stützrad ist deshalb in der Höhe verstellbar.
3) Drehen im Uhrzeigersinn (+) : Bürste anheben
Entgegen dem Uhrzeigersinn (-) : Bürste absenken
2) Oberhalb des Stützrades befindet sich der Einstellknopf. Feststellrad lösen.
4) Senken Sie die Bürste so weit ab, dass sie gerade
eben den Boden berührt. Dann noch 2 Umdrehungen entgegen dem Uhrzeigersinn in Pfeilrichtung
(-) drehen.
5) Feststellrad wieder festdrehen.
WICHTIG!
Bei stark abgenutzter Bürste oder bei Kopfsteinpflaster senken Sie die Bürste um eine Umdrehung
weiter ab.
Beachten Sie bitte: Zu hoher Bürstendruck verschlechtert die Reinigungswirkung, weil die Borsten zu
stark gekrümmt werden.
Nach jedem Gebrauch Bürsten entlasten. Bürste anheben.
16
Page 18

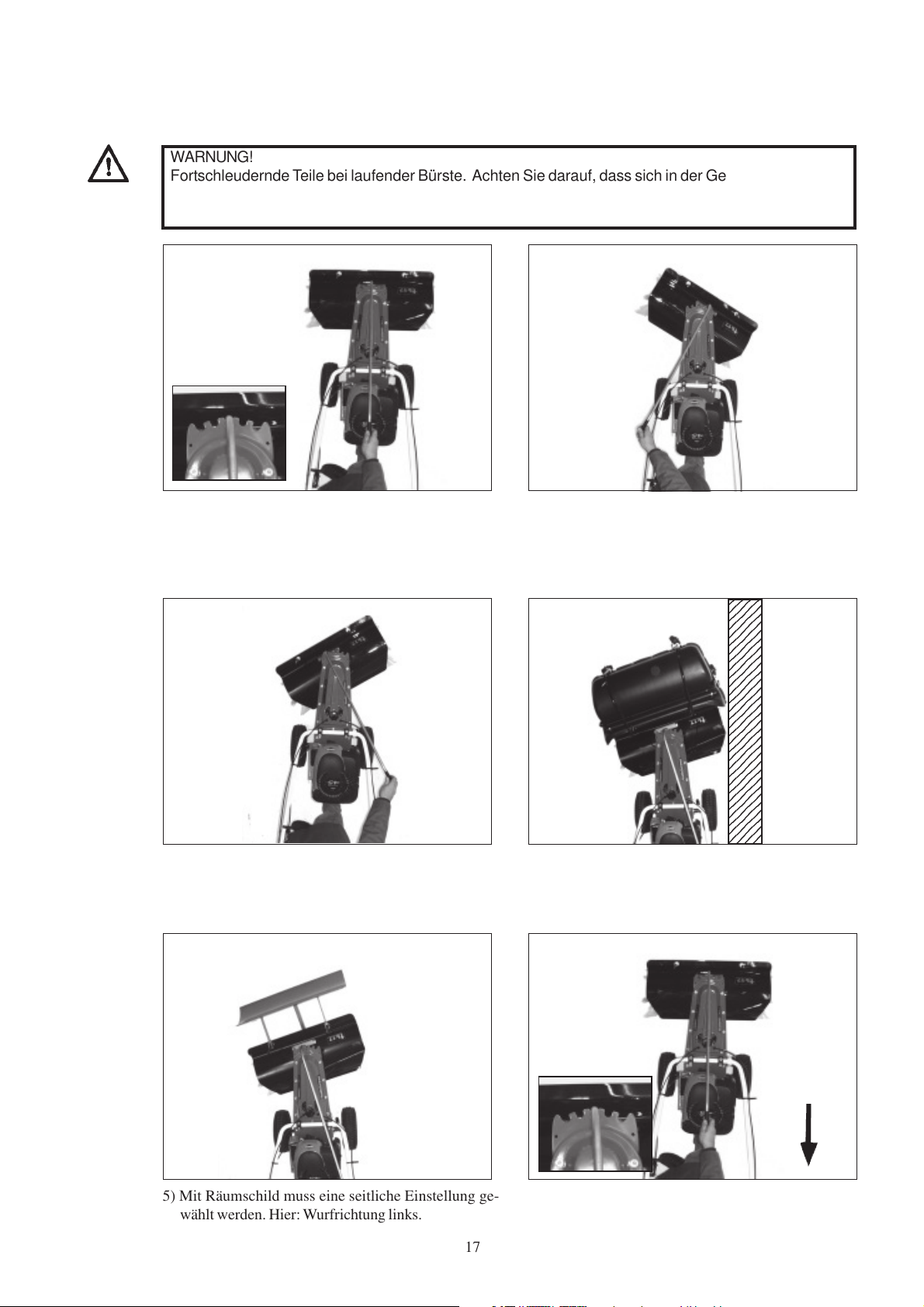

6.4 Einstellen der Wurfrichtung
WARNUNG!
Fortschleudernde Teile bei laufender Bürste. Achten Sie darauf, dass sich in der Gefahrenzone keine
Personen und Gegenstände befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen.
Die Maschine gegen unbeabsichtigtes Starten sichern.
Inbetriebnahme
1) Die Wurfrichtung kann 5-fach verstellt werden.
Hier: Wurfrichtung nach vorne. Durch diese Stel-
lung häuft sich das Kehrgut vor der Bürste an. Bevorzugen Sie seitliche Bürsteneinstellungen.
3) Das Kehrgut wird nun seitlich abgelegt bzw. beisei-
te gekehrt. Diese Einstellung ist besonders für
Schnee vorteilhaft, um Gehwege freizumachen.
Hier: Wurfrichtung links.
2) Heben Sie den Schwenkhebel aus der vorderen Verzahnung, so dass der Hebel ausrastet. Drehen Sie
die Bürste in die gewünschte Richtung und lassen
Sie den Hebel wieder sicher einrasten.
Hier: Wurfrichtung rechts.
4) Mit Kehrgutbehälter ist eine seitliche Einstellung
empfehlenswert. Dadurch kann selbst mit Kehrgutbehälter wandschlüssig (z. B. an der Hauswand,
am Bordstein) gekehrt werden.
5) Mit Räumschild muss eine seitliche Einstellung gewählt werden. Hier: Wurfrichtung links.
17
6) Beim Rückwärtsfahren mit der Kehrmaschine muss
die Kehrbürste immer in die gerade Stellung gebracht werden.
Page 19
Inbetriebnahme
6.5 Kehrgutbehälter (Zubehör)
WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
2
1
3
1) Lieferumfang Kehrgutbehälter (Zubehör)
1 Kehrgutbehälter
2 Montageanleitung
3 Unterlegscheiben
3) Kehrgutbehälter auf die Aufnahmestangen stecken.
2) Unterlegscheiben auf die Aufnahmestangen der
Kehrmaschine stecken.
4) Achten Sie darauf, dass sich die obere Gummilippe des Behälters unter der Kehrbürstenabdeckung befindet.
WICHTIG!
Niemals die Kehrmaschine bei vollem Kehrgutbehälter am Lenker herunterdrücken.
Das Gewicht des gefüllten Behälters kann zu Überlastungen führen und Schäden an der Maschine
verursachen.
18
Page 20

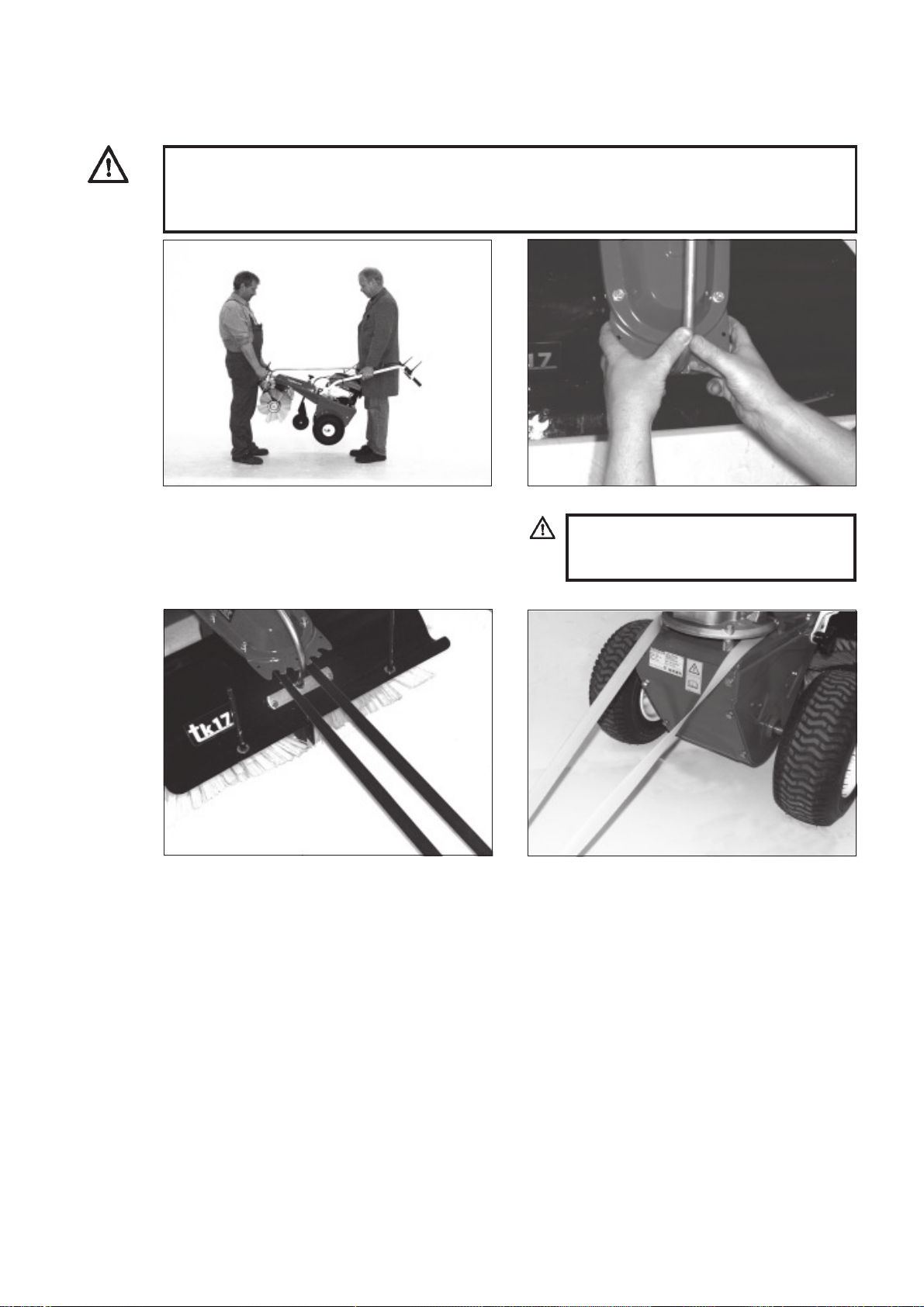

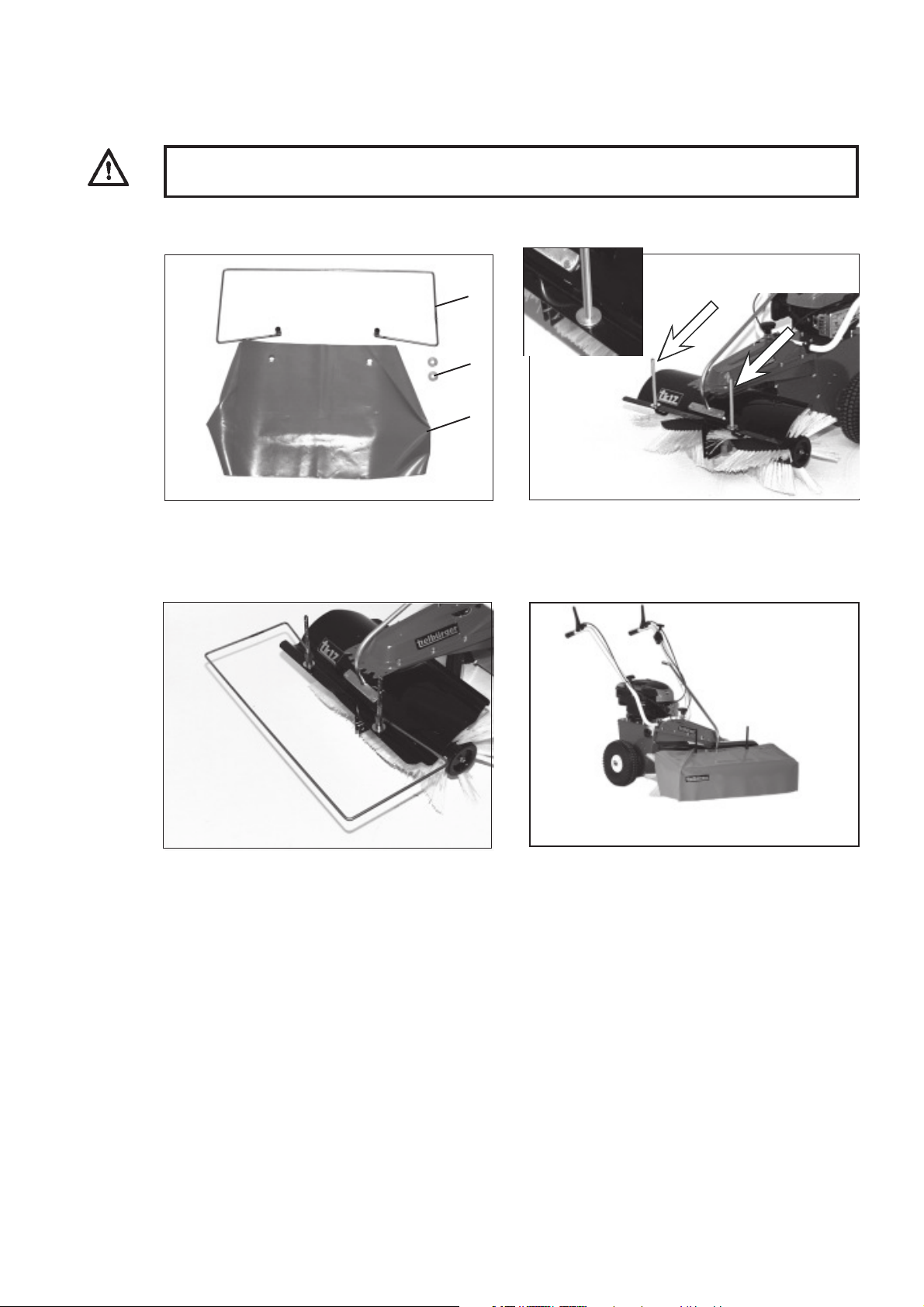

6.6 Steinschlagschutzplane (Zubehör)
WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Eine reißfeste Gewebeplane schützt beim Kehren von trockenem Kehrgut vor Staubaufwirbelung und
Steinschlag.
Inbetriebnahme
1
2
3
1) Lieferumfang Staubschutzplane (Zubehör)
1 Rahmen
2 Unterlegscheiben
3 Plane
3) Den Rahmen auf die Aufnahmestangen stecken.
2) Unterlegscheiben auf die Aufnahmestangen der
Kehrmaschine stecken.
4) Die Plane über den Rahmen legen.
19
Page 21
Inbetriebnahme

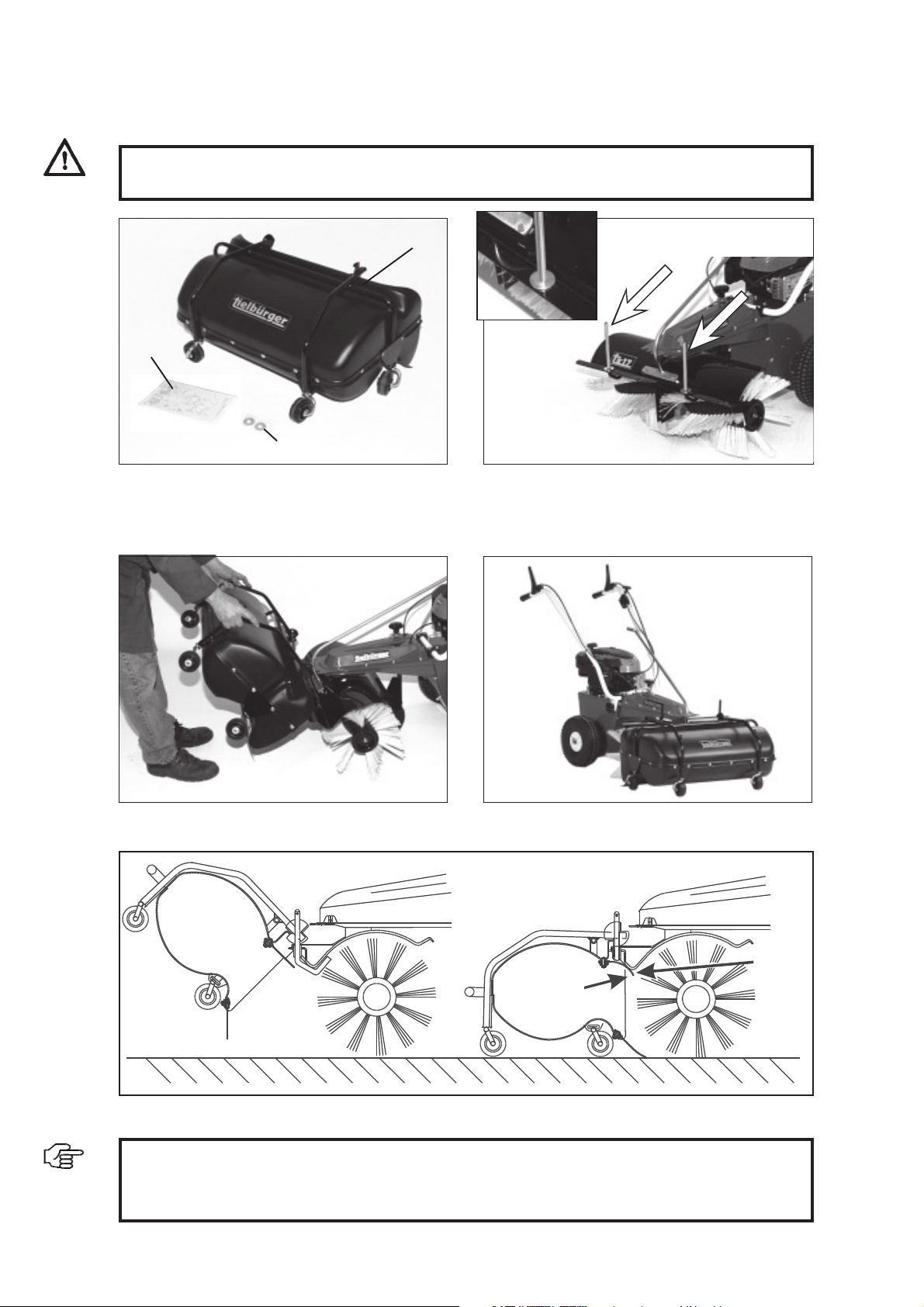

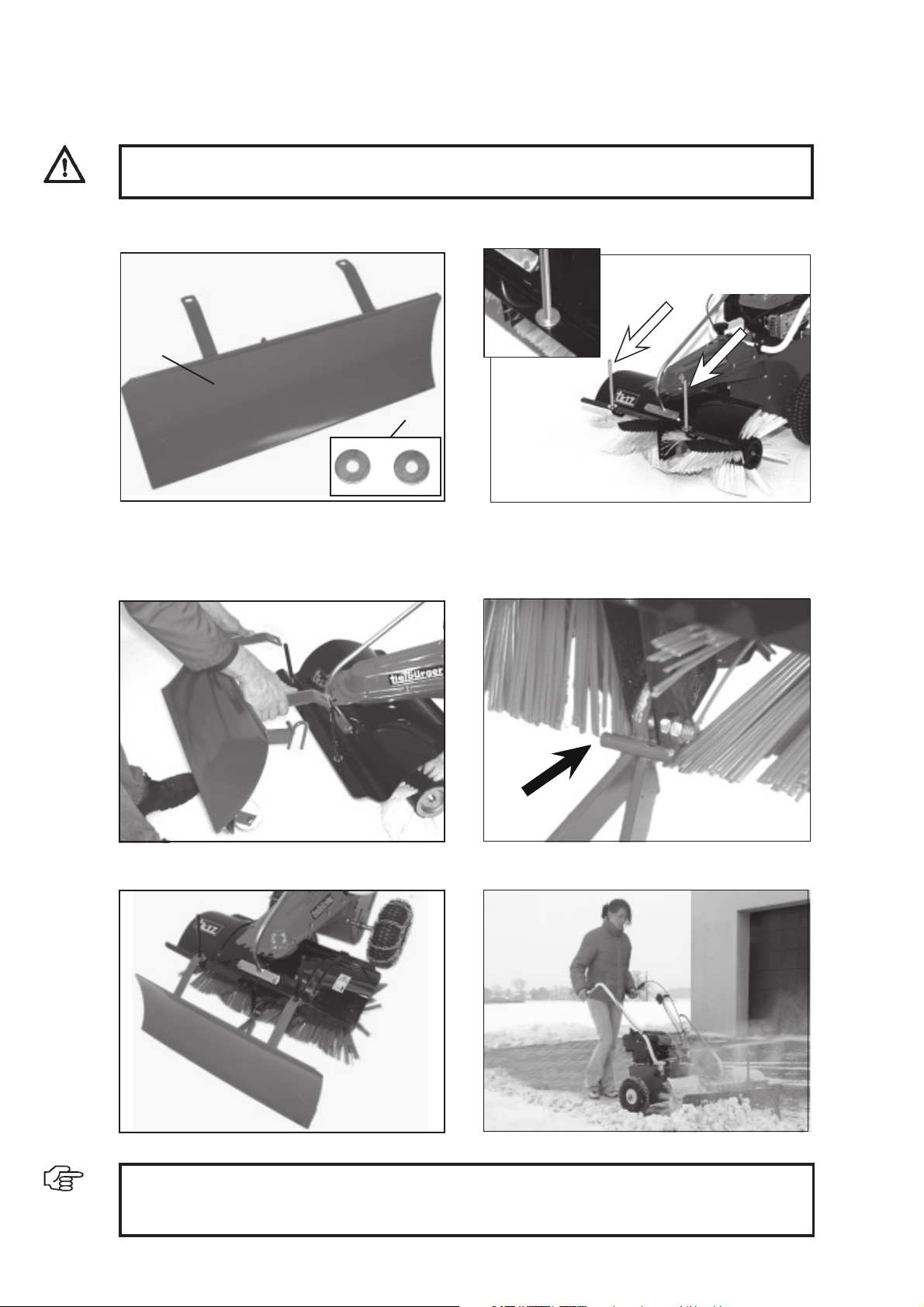

6.7 Räumschild (Zubehör)
WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Das Räumschild wird durch Rollen auf 1 bis 2 cm Distanz zum Boden gehalten. Die nachfolgenden
Kehrbürsten entfernen den verbliebenen Restschnee, ohne Kratzspuren zu hinterlassen.
1
2
1) Das Räumschild muss nach der Anlieferung
zunächst gemäß der ihm beiliegenden Montageanleitung montiert werden. Die Abbildung zeigt das
fertig montierte Schild (1) mit zwei Unterlegscheiben (2).
3) Das Räumschild auf die Aufnahmestangen stecken.
2) Unterlegscheiben auf die Aufnahmestangen der
Kehrmaschine stecken.
4) Das Schild in die Halterung zwischen den Kehrbürsten einhaken.
5) Korrekt montiertes Räumschild
6) Räumen und Kehren in einem Arbeitsgang.
WICHTIG!
Die Maschine darf beim Schneeräumen nicht zusätzlich geschoben werden. Um die Traktion zu erhöhen ausschließlich Schneeketten verwenden. Andernfalls wird die Maschine beschädigt.
20
Page 22

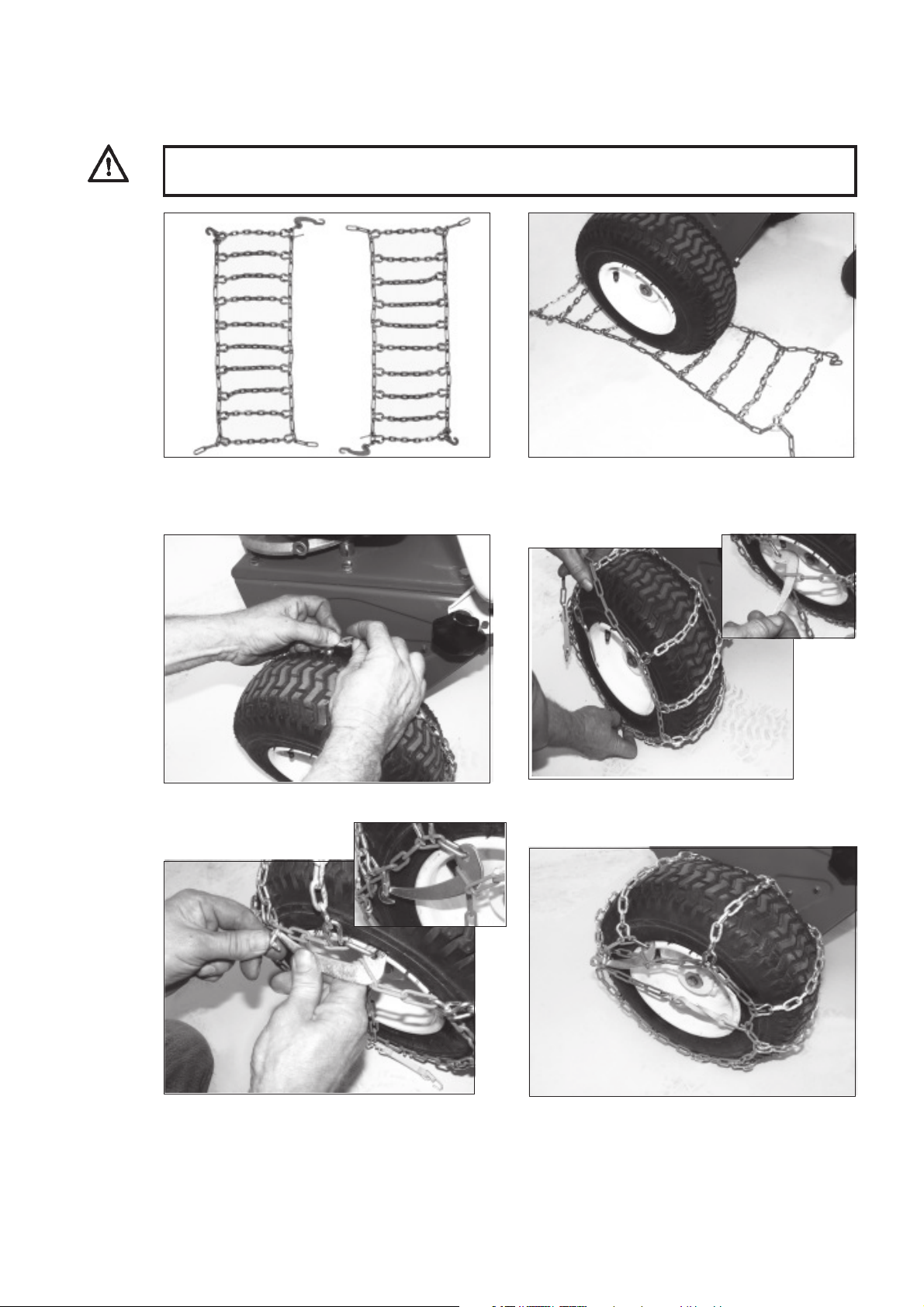

6.8 Schneeketten (Zubehör)
WARNUNG!
Motor ausschalten. Die Maschine gegen unbeabsichtigtes Starten sichern.
Inbetriebnahme
1) Zur besseren Kraftübertragung der Räder bei
Schnee empfehlen sich Schneeketten.
3) Schneeketten einhängen.
2) Die Schneeketten unter dem Rad positionieren.
4) Brückenglieder gleichmäßig am Umfang verteilen.
Spanner durch das Kettenglied ziehen.
5) Den Spanner durch das freie Glied führen und einhaken. Der Spanner muss danach leicht unter Spannung stehen.
21
6) Die zweite Kette auf die gleiche Weise montieren.
Page 23
Inbetriebnahme
6.9 Fahrantrieb und Kehrbürstenantrieb
VORSICHT!
Wenn der Kehrbürstenantrieb bei ausgeschaltetem Fahrantrieb eingeschaltet wird, kann die Maschine
zurückrollen.
Der Lenker muss in der gewünschten Höhe sicher befestigt sein.
WARNUNG! Achten Sie darauf, dass sich in der Gefahrenzone keine Personen und Gegenstände
befinden. Es könnte zu Verletzungen und Sachbeschädigungen kommen. Die Maschine gegen unbeabsichtigtes Starten sichern.
1) Durch Drücken des rechten Schalthebels schaltet
man die Kehrbürste ein.
3) Durch Betätigen beider Schalthebel werden sowohl
Kehrbürsten- als auch Fahrantrieb eingeschaltet.
2) Mit der linken Hand wird der Fahrantriebeingeschaltet.
22
Page 24

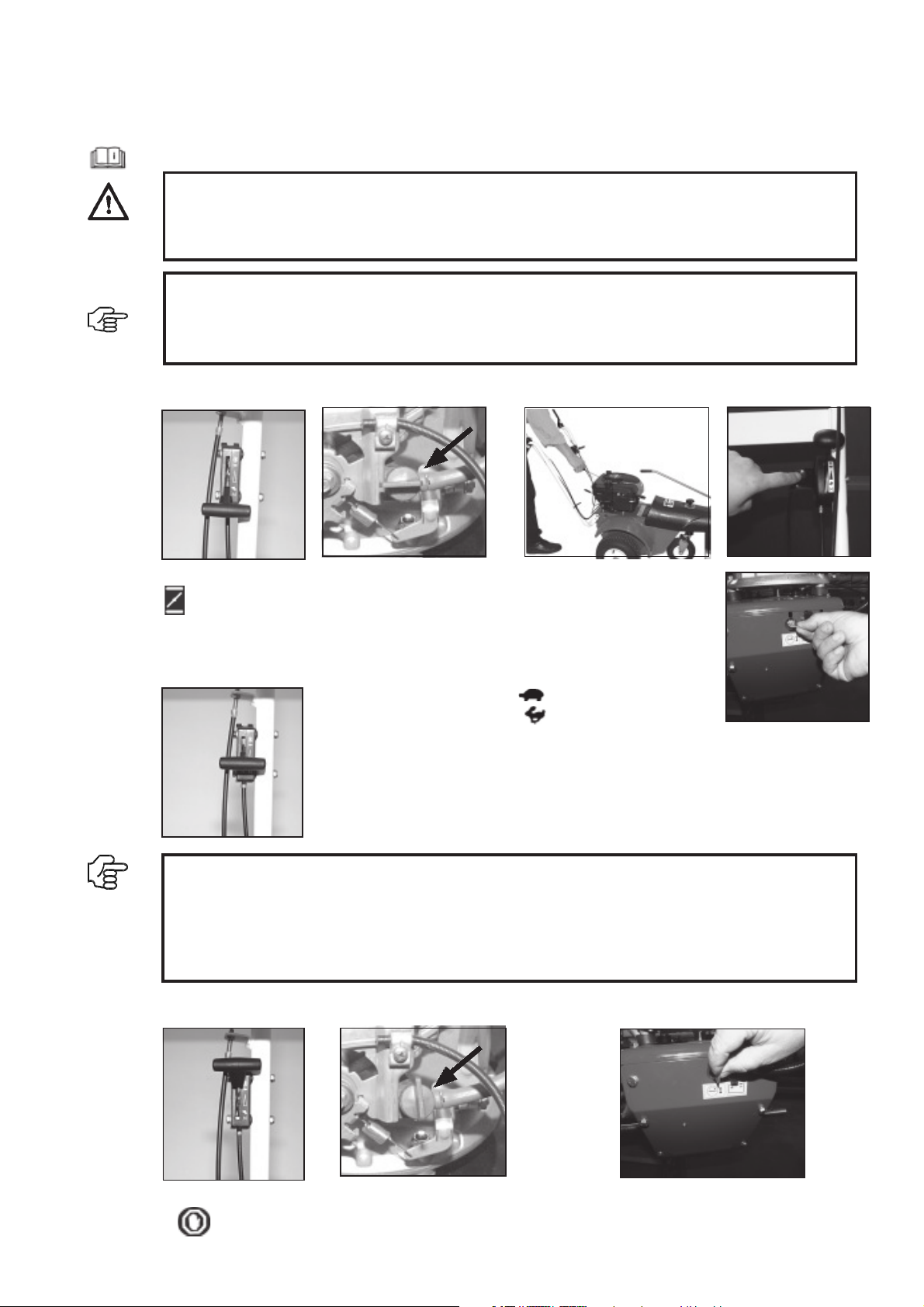

6.10 Motor starten / ausschalten (Kurzanleitung)
Betriebsanleitung des Motorenherstellers lesen.
GEFAHR!
Den Motor niemals in geschlossenen oder beengten Räumlichkeiten laufen lassen. Die Abgase enthalten giftiges Kohlenmonoxidgas. Achten Sie darauf, dass Fahr- und Bürstenantrieb ausgeschaltet sind.
Der Lenker muss in der gewünschten Höhe sicher eingerastet sein.
WICHTIG!

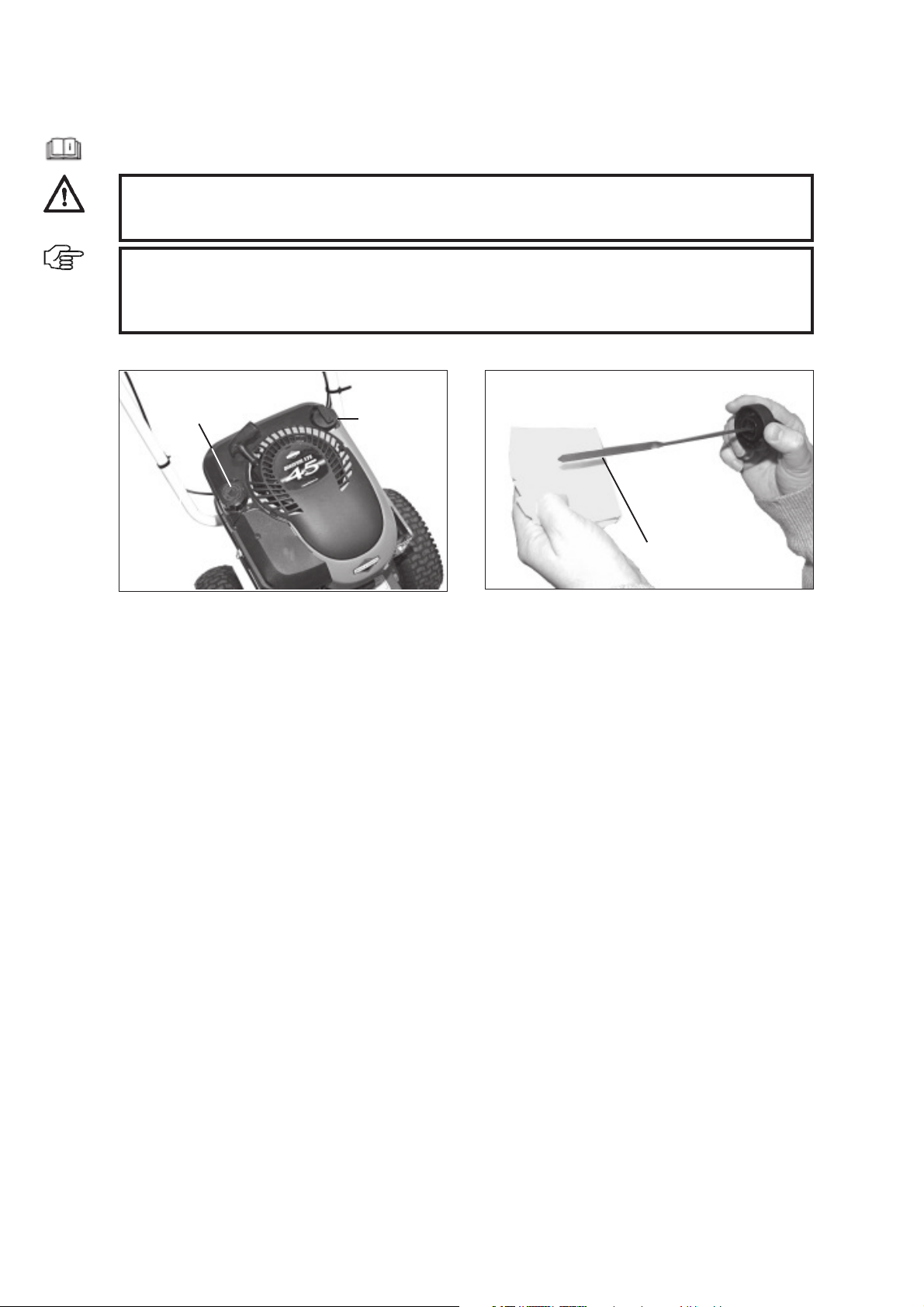

Vor dem Starten des Motors, kontrollieren Sie bitte, ob das Kurbelgehäuse des Motors ausreichend mit
Öl gefüllt ist. Der Motor ist bei der Auslieferung der Kehrmaschine aus Transportgründen ohne
Motorölfüllung.
1. Starten des Motors
Inbetriebnahme
1) Gasregulierhebel auf
Choke stellen.
2) Beim Honda-Motor muss
der Kraftstoffhahn (in
Fahrtrichtung links am Motor) geöffnet werden.
3) Ziehen am Starterseil. Achten Sie darauf, dass Sie hinter dem Lenker und außerhalb der Gefahrenzone stehen.
2. Regulierung der Fahrgeschwindigkeit
langsam = Gasregulierhebel auf
schnell = Gasregulierhebel auf
stellen
stellen
4) Schlüsselschalter auf I
stellen
Taster drücken bis Mo-
tor läuft
WICHTIG!
Wenn der Motor warm gelaufen ist, muss der Gasregulierhebel aus der Choke-Position genommen
werden.
Der Choke darf nicht benutzt werden, wenn der Motor warm oder die Lufttemperatur hoch ist.
Bei dem Motor mit Elektro-Start Ausführung den Taster nicht bei laufendem Motor drücken. Hierdurch
wird der Anlasser beschädigt.
3. Ausschalten des Motors
1) Gasregulierhebel auf
2) Beim Honda-Motor muss der Kraftstoff-
hahn (in Fahrtrichtung links am Motor)
geschlossen werden.
23
Bei der Elektro-Start Ausführung
kann der Schlüssel entnommen
werden, um ein unbeabsichtigtes
Starten zu verhindern.
Page 25
Wartung und Pflege
7 Wartung und Pflege
7.1 Grundlegende Sicherheitshinweise
GEFAHR!
Das Gerät regelmäßig reinigen, insbesondere den im Auspuff- und Motorenbereich. Andernfalls besteht erhöhte Brandgefahr!
In der Betriebsanleitung vorgeschriebene Einstell-,
Wartungs- und Inspektionstätigkeiten und -termine
einschließlich Angaben zum Austausch von Teilen/Teilausrüstungen einhalten! Diese Tätigkeiten darf nur
Fachpersonal durchführen. Siehe Wartungsplan.
Bedienungspersonal vor Beginn der Durchführung von
Sonder- und Instandhaltungsarbeiten informieren! Aufsichtsführenden benennen!
Bei allen Arbeiten, die den Betrieb, die Produktionsanpassung, die Umrüstung oder die Einstellung der Maschine und ihrer sicherheitsbedingten Einrichtungen
sowie Inspektion, Wartung und Reparatur betreffen,
Ein- und Ausschaltvorgänge gemäß der Betriebsanleitung und Hinweise für Instandhaltungsarbeiten beachten! Instandhaltungsbereich, soweit erforderlich,
weiträumig absichern!
Ist die Maschine bei Wartungs- und Reparaturarbeiten komplett ausgeschaltet, muss sie gegen unerwartetes Wiedereinschalten gesichert werden:
-Schlüssel abziehen
-an Starteinrichtung Warnschild anbringen.
Wartungs- und Instandsetzungsarbeiten nur durchführen, wenn die Maschine auf ebenem und tragfähigem
Untergrund abgestellt, gegen Wegrollen und Einknikken gesichert ist!
Einzelteile und größere Baugruppen sind beim Austausch sorgfältig an Hebezeugen zu befestigen und zu
sichern, so dass hiervon keine Gefahr ausgehen kann.
Nur geeignete und technisch einwandfreie Hebezeuge
sowie Lastaufnahmemittel mit ausreichender Tragkraft
verwenden! Nicht unter schwebenden Lasten aufhalten oder arbeiten!
Maschinenteile nicht als Aufstiegshilfen benutzen!
Alle Griffe und Tritte frei von Verschmutzung, Schnee
und Eis halten!
Maschine, und hier insbesondere Anschlüsse und Verschraubungen, zu Beginn der Wartung/Reparatur von
Öl, Kraftstoff oder Pflegemitteln reinigen! Keine aggressiven Reinigungsmittel verwenden! Faserfreie Putztücher benutzen!
Vor dem Reinigen der Maschine mit Wasser oder
Hochdruckreiniger oder anderen Reinigungsmitteln alle
Öffnungen abdecken/zukleben, in die aus Sicherheitsund/oder Funktionsgründen kein Wasser/Dampf/Reinigungsmittel eindringen darf. Besonders gefährdet
sind Elektromotoren und andere spannungsführende
Bauteile.
Nach dem Reinigen sind die Abdeckungen/Verklebungen vollständig zu entfernen!
Nach der Reinigung, alle Kraftstoff- und Öl-Leitungen
auf Undichtigkeiten, gelockerte Verbindungen,
Scheuerstellen und Beschädigungen untersuchen!
Festgestellte Mängel sofort beheben!
Bei Wartungs- und Instandsetzungsarbeiten gelöste
Schraubenverbindungen stets festziehen!
Ist die Demontage von Sicherheitseinrichtungen beim
Rüsten, Warten und Reparieren erforderlich, hat unmittelbar nach Abschluß der Wartungs- und Reparaturarbeiten die Remontage und Überprüfung der Sicherheitseinrichtungen zu erfolgen.
Für sichere und umweltschonende Entsorgung von
Betriebs- und Hilfsstoffen sowie Austauschteilen sorgen!
Die elektrische Ausrüstung einer Maschine ist regelmäßig zu inspizieren/prüfen. Mängel, wie lose Verbindungen bzw. angeschmorte Kabel, müssen sofort beseitigt werden.
Bei Arbeiten an Hochspannungsbaugruppen nach dem
Freischalten der Spannung das Versorgungskabel an
Masse anschließen und die Bauteile z. B. Kondensatoren mit einem Erdungsstab kurzschließen!
Verbrennungsmotoren niemals in geschlossenen oder
beengten Räumlichkeiten laufen lassen. Die Abgase
enthalten giftiges Kohlenmonoxidgas.
Die für den jeweiligen Einsatzort geltenden Vorschriften befolgen!
Schweiß-, Brenn- und Schleifarbeiten an der Maschine
nur durchführen, wenn dies ausdrücklich genehmigt
ist. Z. B. kann Brand- und Explosionsgefahr bestehen!
Vor dem Schweißen, Brennen und Schleifen Maschine
und deren Umgebung von Staub und brennbaren Stoffen reinigen und für ausreichende Lüftung sorgen (Explosionsgefahr)!
Alle Leitungen, Schläuche und Verschraubungen regelmäßig auf Undichtigkeiten und äußerlich erkennbare Beschädigungen überprüfen! Beschädigungen umgehend beseitigen! Herausspritzendes Öl kann zu Verletzungen und Bränden führen.
Schallschutzeinrichtungen an der Maschine müssen
während des Betriebes in Schutzstellung sein.
Vorgeschriebenen persönlichen Gehörschutz tragen!
Beim Umgang mit Ölen, Fetten und anderen chemischen
Substanzen, die für das Produkt geltenden Sicherheitsvorschriften beachten!
Vorsicht beim Umgang mit heißen Betriebs- und Hilfsstoffen (Verbrennungs- bzw. Verbrühungsgefahr)!
WICHTIG!
Achten Sie auf
• Kraftstoff- und Ölaustritt, ggf. beseitigen
• festen Sitz von Schrauben und Muttern, ggf. festziehen
• Leichtgängigkeit aller beweglichen Teile, ggf. schmieren
24
Page 26

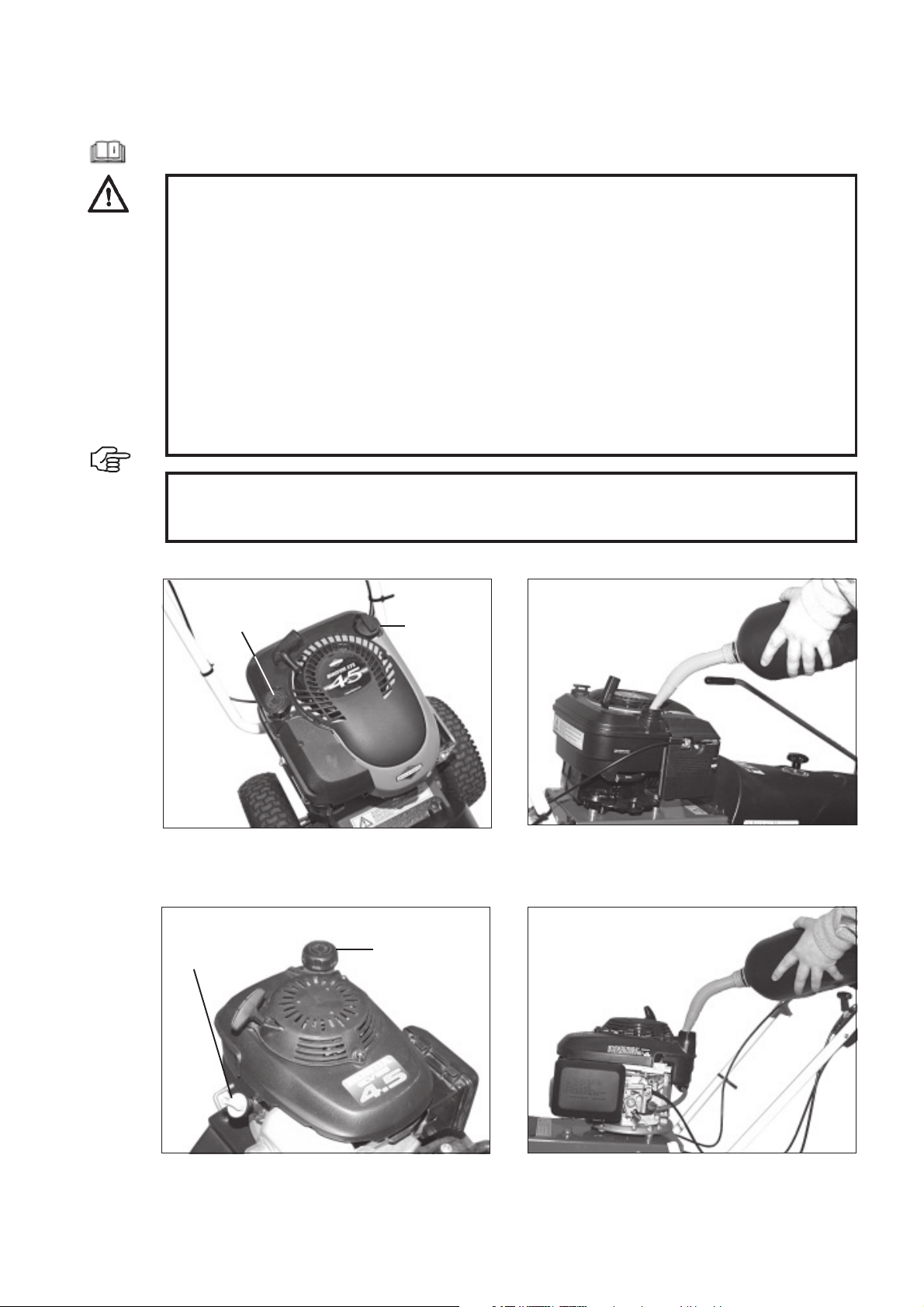

7.2 Kraftstoff tanken
Betriebsanleitung des Motorenherstellers lesen.
GEFAHR!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv.
Nur in gut belüfteter Umgebung bei abgestelltem Motor auftanken. Beim Auftanken und an Orten, an
denen Kraftstoff gelagert wird, nicht rauchen und offene Flammen oder Funken fernhalten.
Den Tank nicht überfüllen. Im Einfüllstutzen darf sich kein Kraftstoff befinden. Nach dem Auftanken
sicherstellen, dass der Tankverschluß gut verschlossen ist.
Darauf achten, dass beim Auftanken kein Kraftstoff verschüttet wird. Benzindämpfe oder verschütteter
Kraftstoff können sich entzünden. Falls Benzin verschüttet wurde, unbedingt sicherstellen, dass dieser Bereich vor dem Starten des Motors vollkommen trocken ist und dass sich die Benzindämpfe
verflüchtigt haben.
Wiederholten oder längeren Kontakt mit der Haut, sowie das Einatmen von Dämpfen vermeiden.
BENZIN AUSSERHALB DER REICHWEITE VON KINDERN AUFBEWAHREN.
WICHTIG!
Kraftfahrzeugbenzin verwenden. Niemals ein Öl-Benzin-Gemisch oder schmutziges Benzin verwenden.
Wartung und Pflege
B&S
Kraftstofftank
Ölmeßstab
1) Kraftstoff- und Öltank beim B&S-Motor
Honda
Ölmeßstab
Kraftstofftank
2) Halten Sie den Kanister wie auf dem Bild. Füllen Sie
nur jeweils eine geringe Menge ein und kontrollieren Sie die Füllhöhe.
1) Kraftstoff- und Öltank beim Honda-Motor
2) Halten Sie den Kanister wie auf dem Bild. Füllen Sie
nur jeweils eine geringe Menge ein und kontrollieren Sie die Füllhöhe.
25
Page 27
Wartung und Pflege
7.3 Ölkontrolle
Betriebsanleitung des Motorenherstellers lesen.
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
WICHTIG!
Wenn der Motor mit einer ungenügenden Ölmenge betrieben wird, kann dies einen schweren Motorschaden zur Folge haben.
Es dürfen nur vom Hersteller empfohlene Öle verwendet werden.
B&S
Kraftstofftank
Ölmeßstab
1) Kraftstoff- und Öltank beim B&S-Motor
oberer Pegel
2) Ölmeßstab B&S-Motor.
-Den Öleinfüllverschluß entfernen, und den Ölmeßstab
sauberwischen.
- Den Ölmeßstab in den Öleinfüllstutzen einführen und
einschrauben. Den Ölmeßstab herausnehmen und
den Ölstand überprüfen. Das Öl sollte an der FULLMarkierung sein.
- Bei niedrigem Ölstand empfohlenes Öl bis zur FULLMarkierung am Ölmeßstab nachfüllen. Füllzustand
siehe Markierungen am Meßstab.
26
Page 28
Honda
Wartung und Pflege
Ölmeßstab
Kraftstofftank
1) Kraftstoff- und Öltank beim Honda-Motor
oberer Pegel
2) Ölmeßstab Honda-Motor.
-Den Öleinfüllverschluß entfernen, und den Ölmeßstab
sauberwischen.
-Den Ölmeßstab in den Öleinfüllstutzen einführen aber
nicht einschrauben. Den Ölmeßstab herausnehmen
und den Ölstand überprüfen. Das Öl sollte an der
oberen Markierung sein.
-Bei niedrigem Ölstand empfohlenes Öl bis zur oberen
Markierung am Ölmeßstab nachfüllen. Füllzustand
siehe Markierungen am Meßstab.
27
Page 29
Wartung und Pflege
7.4 Austausch der Kehrbürsten
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert
sein.
WICHTIG!
Die Kehrbürsten müssen nach mind. 20 Betriebsstunden kontrolliert werden. Falls Sie mit dem Kehrergebnis nicht mehr zufrieden sind oder der Bürstendurchmesser nur noch 220 mm beträgt, müssen die
Bürsten ausgetauscht werden. Eine einwandfreie Funktion der Kehrmaschine ist nur gewährleistet,
wenn Originalkehrbürsten mit verwendet werden.
Mutter lösen
1) Mutter an der linken Kehrbürste mit einem 17erRing-Maulschlüssel lösen (Mutter der anderen
Kehrbürste mit einem weiteren 17er-Ring-Maulschlüssel festhalten).
3) Die Achse mit der zweiten Kehrbürste herausziehen.
2) Nun die Mutter herunterdrehen Scheibe und Kappe entfernen und die Bürste abziehen.
linke Bürste
rechte Bürste
Kappen
Achse
Scheiben
Sicherungsmutter
4) Teile nach der Demontage. Alte Bürsten durch neue
ersetzen.
Zapfen
Aussparung
5) Die Kehrbürste mit der eingeschobenen Achse wird
zuerst aufgesteckt.
6) Montagehinweis. Die Aussparung an der Kehr-
bürste wird an den Zapfen am Getriebe gesetzt.
28
Page 30
Wartung und Pflege
7) Schieben Sie die linke Kehrbürste auf die Achse.
Beachten Sie hierbei den vorherigen Montagehinweis.
9) Sicherungsmutter aufsetzen.
7.5 Gerät reinigen
Um den guten Zustand der Kehrmaschine zu erhalten, sollten Sie sie regelmäßig reinigen.
Entfernen Sie losen Schmutz oder Staub mit einer weichen Bürste. Waschen Sie die Kunststoffflächen mit Wasser
und Seife. Verwenden Sie handelsübliche Reinigungsmittel für Kraftfahrzeuge. Alle Reinigungsmittelreste müssen
gut mit klarem Wasser abgespült werden. Um Kunststoffteilen einen seidigen Glanz zu geben, verwenden Sie bitte
ein Kunststoffpfegemittel. Beachten Sie bitte die Verarbeitungshinweise des Pflegemittels. Als Korrosionsschutz
von stark belasteten Teilen (z.B. die Aufnahmestangen des Kehrgutbehälters) können Sie Glycerin verwenden.
8) Nachdem die beiden Bürsten aufgesteckt sind, die
Kappe und Unterlegscheibe auf die Achse schieben.
10) Muttern mit einem Ring-Maulschlüssel fest anziehen. Dabei mit einem weiteren Ring-Maulschlüssel
kontern.
WICHTIG!
Unter keinen Umständen dürfen chemische oder agressive Reinigungsmittel benutzt werden. Die
Kunststoffoberflächen und die Lackierung werden dadurch dauerhaft geschädigt.
Verwenden Sie nur biologisch leicht abbaubare Reinigungs- und Pflegemittel. Sie schonen damit unsere Umwelt und fördern die Reinhaltung des Grundwassers!
Die Reinigung der Maschine mit Hochdruckreinigern, Dampfstrahlreinigern u. ähnlichen Geräten kann
Bauteile wie Kugellager, Dichtungen, Motorteile, Kunststoffteile usw. nachhaltig schädigen! Außerdem
könnte Wasser in den Motor eindringen. Meiden Sie daher geringe Abstände zwischen Reinigungsgeräte-Düse und gefährdeten Bauteilen. Die Wassertemperatur darf 50° Celsius nicht überschreiten.
Beachten Sie hierzu bitte auch die Betriebsanleitung des Motors!
29
Page 31
Wartung und Pflege

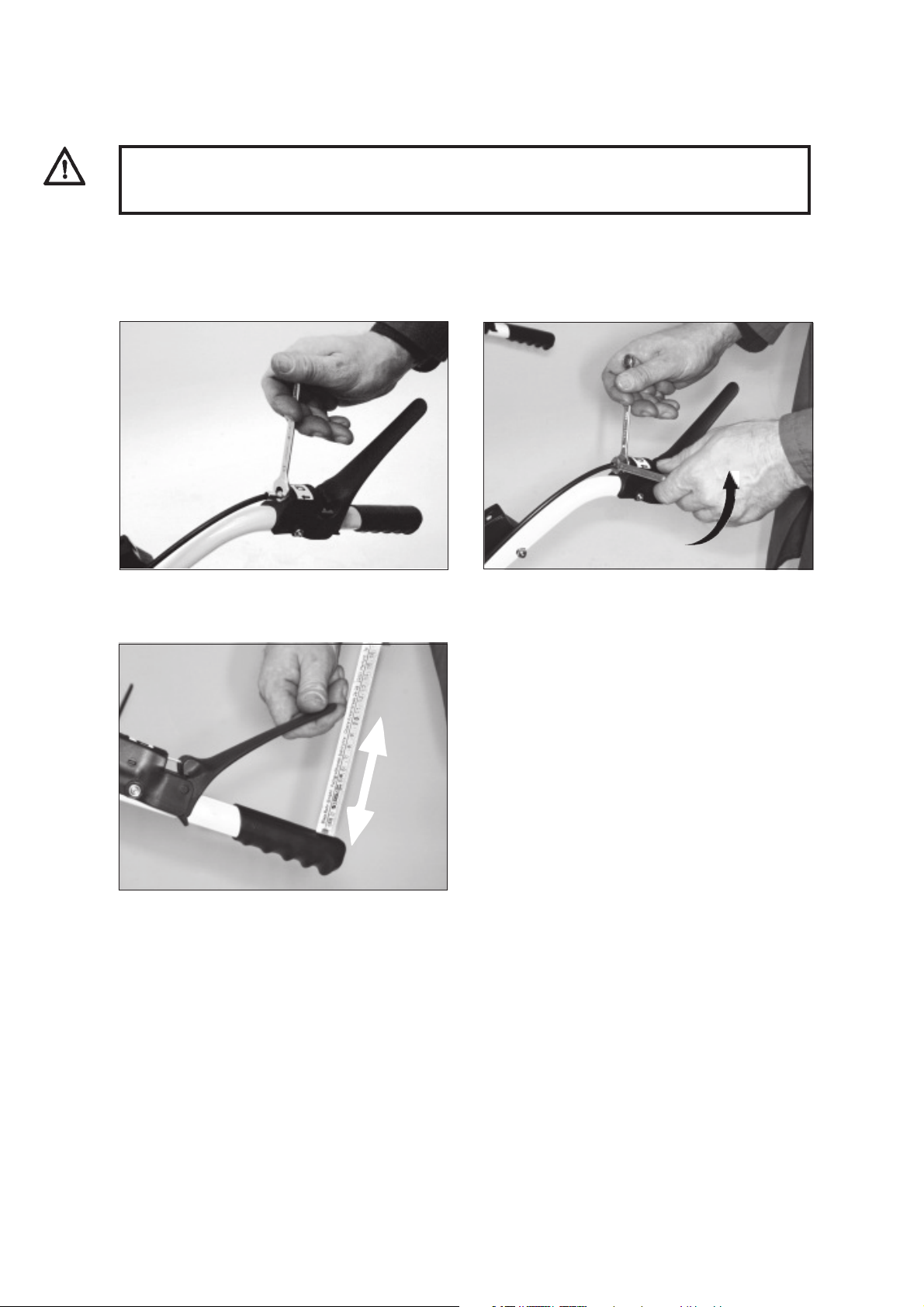

7.6 Einstellen bzw. Nachstellen der Bowdenzüge
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein.
Nachdem das Gerät einige Betriebsstunden gelaufen hat, kann ein Nachstellen der Bowdenzüge erforderlich sein.
Überprüfen der Bowdenzüge: Betätigen Sie die Schalthebel von Fahr- und Bürstenantrieb. Der Leerweg sollte 1/3,
der Arbeitsweg ca. 2/3 betragen.
1) Die rechte Mutter mit einem 10er-Maulschlüssel um
ca. eine Umdrehung lösen.
100 mm
3) Überprüfen Sie die vorgenommene Einstellung, in-
dem Sie den Hebel herunterdrücken. Nach einem Leerweg muss deutlich bei 100 mm ein Widerstand zu
spüren sein. Wenn die Einstellung noch nicht korrekt ist, wiederholen Sie bitte die Schritte 1 und 2.
2) Anschließend die linke Schraube mit einem 8er RingMaulschlüssel um eine Umdrehung in Pfeilrichtung
drehen. Danach die rechte Mutter kontern.
30
Page 32
7.7 Reifenfülldruck prüfen und korrigieren
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. Beachten Sie den zulässigen Reifendruck. Bei zu hohem Druck platzt der Reifen.
WICHTIG!
Bei zu niedrigem Reifendruck könnte sich der Schlauch auf der Felge drehen und beschädigt werden.
Wartung und Pflege
1) Bitte überprüfen Sie regelmäßig den Reifenfülldruck
der Antriebsräder.
Schrauben Sie die Ventilkappe ab und setzen Sie das Druckluftgerät zur Kontrolle oder Befüllung auf. Anschließend schrauben Sie die Ventilkappe wieder auf das Ventil.
7.8 Batterie laden
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert sein. Beachten Sie den zulässigen Reifendruck. Bei zu hohem Druck platzt der Reifen.
WICHTIG!
Der Motor ist mit einer Ladespule ausgestattet, die bei laufendem Motor die Batterie lädt.
Ist die Batterie nach längerer Standzeit entladen, muss bei Verwendung eines Ladegerätes dieses zum
Laden von Blei-Gel Batterien geeignet sein.
Im Anlieferungszustand ist die wartungsfreie Batterie bereits aufgeladen.
2) Antriebsräder: 1,5 bar.
31
Deckel der Ladebuchse anheben und den
Stecker des Ladegerättes anschließen.
Page 33
Wartung und Pflege
7.9 Reinigung Luftfilter
Für die Reinigung des Luftfilters beachten Sie bitte die Hinweise des Motorenherstellers (Bedienungsanleitung
Motorenhersteller).
7.10 Einlagerung
Falls die Kehrmaschine längere Zeit nicht benötigt wird, sollte Sie ordnungsgemäß eingelagert werden. Hierzu
wenden Sie sich an den Fachhändler in Ihrer Nähe. Er wird Ihnen mitteilen, welche Maßnahmen vorzunehmen sind.
7.11 Wartungsplan
vor
jeder
Nutzung
Schrauben und Muttern kontrollieren K
Motorölstand kontrollieren, K
ggf. nachfüllen
Motorölwechsel erstmals F
Alle weiteren Motorölwechsel F F
Luftfilter kontrollieren K
Luftfilter-Einsatz reinigen W W
Luftfilter-Einsatz erneuern, W
bei Bedarf früher
Kraftstoffschläuche erneuern F
Kühlluft-Sieb reinigen W
Leitbleche, Kühlrippen reinigen, F
bei Bedarf früher
Zündkerze reinigen, F
Elektrodenabstand einstellen
5 10 25 50 100
jeweils
nach Betriebsstunden
mind.
nach
3 Mon.
mind.
jährl.
(2Jahre)
nach
jeder
Reinigung
Zündkerze erneuern F
Auspuff reinigen W
Alle gleitende Teile schmieren W W
Handhebel Spieleinstellung K
kontrollieren
Bürstenwalzen-Verschleiß kontrollieren K
bei Bedarf früher
Kettenantrieb nachspannen K F
F = Wartung durch die Fachwerkstatt
K = Kontrolle von der Bedienperson
W = Wartung von der Bedienperson
32
Page 34
Störung mögliche Ursache Störungsbeseitigung
Motor startet nicht - Kraftstoffbehälter leer Kraftstoffbehälter befüllen
- Gasregulierhebel nicht auf Choke bei kaltem Motor Gasregulierhebel auf Choke setzen
- Zündkerzenstecker nicht aufgesteckt Zündkerzenstecker aufstecken
- Kraftstoffleitung verstopft Kraftstoffleitung durch Fachwerkstatt reinigen lassen
- Motor bekommt Falschluft durch losen Vergaser Befestigungsschrauben anziehen
- Benzinhahn bei Honda-Motor geschlossen Benzinhahn bei Honda-Motor öffnen
Motor startet nicht, es riecht nach Benzin - Motor bekommt zuviel Kraftstoff Gasregulierhebel auf Vollgas, nicht auf Choke setzen
- Luftfilter verschmutzt Luftfilter reinigen
Motor läuft unruhig, hat Aussetzer - Motor läuft mit aktiviertem Choke Gasregulierhebel aus der Choke-Position nehmen
- Zündkabel locker Motor abkühlen lassen und Kerzenstecker fest auf Zündkerze
stecken
- Luftfilter verschmutzt Luftfilter reinigen
- Belüftung im Kraftstoffbehälterdeckel verstopft Kraftstoffbehälterdeckel erneuern
33
- Kraftstoffleitung verstopft Kraftstoffleitung durch Fachwerkstatt reinigen lassen
- Vergaser nicht korrekt eingestellt Vergaser durch Fachwerkstatt einstellen lassen
- Motor wird zu heiß siehe Störung ""Motor wird zu heiß""
8 Störungen und ihre Beseitigung
Motoraussetzer bei hohen Drehzahlen - Elektrodenabstand der Zündkerze nicht korrekt Elektrodenabstand durch Fachwerkstatt einstellen lassen
- Vergaser nicht korrekt eingestellt Vergaser durch Fachwerkstatt einstellen lassen
Motor wird zu heiß - Zu wenig Motoröl Motoröl nachfüllen
- Kühlluftsystem eingeschränkt Lüftergitter und Kühlrippen durch Fachwerkstatt reinigen
lassen
- Luftfilter verschmutzt Luftfilter reinigen
- Vergaser nicht korrekt eingestellt Vergaser durch Fachwerkstatt einstellen lassen
Motor geht im Leerlauf häufig aus - Gasregulierhebel nicht auf Choke bei kaltem Motor Gasregulierhebel auf Choke setzen
- Elektrodenabstand der Zündkerze nicht korrekt Elektrodenabstand durch Fachwerkstatt einstellen lassen
- Luftfilter verschmutzt Luftfilter reinigen
Motor hat zu wenig Leistung - Luftfilter verschmutzt Luftfilter reinigen
- zu wenig Kompression Fachwerkstatt aufsuchen
Störungen und ihre Beseitigung
Page 35
Störung mögliche Ursache Störungsbeseitigung
Motor geht nicht aus - Motorstop-Betätigung verstellt siehe Bedienungsanleitung des Motors, wenden Sie sich an
ihre Fachwerkstatt
Dauerhaftes Quietschen, wenn die - Schalthebel nicht vollständig niedergedrückt Schalthebel für den Kehrbürstenantrieb ganz niederdrücken
Kehrbürste eingeschaltet wird - Bowdenzug nicht korrekt eingestellt Bowdenzug nachstellen
Kehrbürsten drehen sich nicht bzw. bleiben - Schalthebel nicht vollständig niedergedrückt Schalthebel für den Kehrbürstenantrieb ganz niederdücken
bei Belastung stehen - Bowdenzug nicht korrekt eingestellt Bowdenzug nachstellen
- Keilriemen defekt Keilriemen durch Fachwerkstatt erneuern lassen
Fahrantrieb funktioniert nicht bzw. die - Bowdenzug nicht korrekt eingestellt Bowdenzug nachstellen
Maschine bewegt sich nicht vorwärts - Keilriemenspannung Motor/Getriebe zu gering Keilriemenspannung durch Fachwerkstatt einstellen lassen
- Spannstift am Getriebe abgeschert. Dieser schützt Spannstift beim Fachhändler ersetzen lassen.
das Getriebe vor Überlastung und schert bei zu hoher
34
Krafteinwirkung ab.
Kehrmaschine hinterläßt mittig einen - Wurfrichtung nach vorne bei abgenutzter Kehrbürste Bürste nach rechts oder links schwenken, Wurfrichtung zur
ungekehrten Streifen Seite
Störungen und ihre Beseitigung
Fortsetzung Störungen und ihre Beseitigung
- Kehrbürste abgenutzt Kehrbürste austauschen
Schlechtes Kehrergebnis - Kehrbürste falsch montiert Kehrbürste korrekt montieren, auf die Laufrichtung achten
- zu hoher Bürstendruck Stützrad verstellen, Bürstendruck reduzieren
- keine Originalkehrbürsten Originalkehrbürsten verwenden
Mit Kehrgutbehälter schlechtes - Kehrgutbehälter nicht korrekt angebracht, Dichtlippe Kehrgutbehälter korrekt anbringen
Kehrergebnis oberhalb der Bürstenabdeckung
Schnee wird von der Bürste nach hinten - zu hohe Schneehöhe nur bis max 14 cm Schneehöhe einsetzbar
befördert - fester, backender Schnee Bürste ganz nach rechts oder links schwenken
- Wurfrichtung nach vorne, Schnee häuft sich vor der Bürste ganz nach rechts oder links schwenken, Wurfrichtung zur
Bürste an Seite
geringe Traktion im Winter - zu hoher Reifenfülldruck Reifenfülldruck kontrollieren, ggf. etwas absenken
- glatter Boden, die gesamte Bürstenbreite wird zum nur einen Teil der Bürstenbreite zum Kehren nutzen
Kehren genutzt
Page 36
9 Transport
Transport
WARNUNG!
Motor ausschalten und abkühlen lassen. Die Maschine muss gegen unbeabsichtigtes Starten gesichert
sein. Tragen Sie festes Schuhwerk. Falls ein Kehrgutbehälter angebracht ist, diesen bitte entfernen.
Der Lenker muss sicher befestigt sein.
1) Anheben der Maschine.
2) Haltepunkte vorne für das Anheben der Maschine.
VORSICHT!
Verletzungsgefahr! Beim Tragen den
Schwenkhebel mit den Daumen sichern.
3) Führung des Spannriemens vorne. 4) Der Motor dient als Befestigungspunkt. Verwenden Sie auf jeden Fall beide Befestigungspunkte. Der Lenker wird ganz nach vorne geklappt.
35
Page 37
Technische Daten
10 Technische Daten
10.1 Technische Daten tk17
Motor: siehe Ersatzteilliste
Radstand: 310 mm
Spur: 490 mm
Breite: ca. 700 mm
Höhe bis Motor: ca. 610 mm (B&S), ca. 640 mm (Honda)
Lenkerhöhe: verstellbar von ca. 700 mm bis ca. 1030 mm
Länge über alles: max. 1500 mm (niedrige Lenker-Position)
Kehrbreite: 720 mm
Bürstendurchmesser: 300 mm
Geschwindigkeit: 3,1 km/h
Gewicht: 60 kg
Reifenfülldruck: 1,5 bar
Motor Hubraum Leistung max. Leistung effektiv
Honda GCV 135 135 ccm 1,7 kW/3000 rpm 1,7 kW/3000 rpm
B&S Ready Start 190 ccm 2,6 kW/3200 rpm 2,6 kW/3000 rpm
Motor Ölfüllmenge Kraftstofftankinhalt
Honda GCV 135 0,55 l 0,9 l
B&S Ready Start 0,6 l 1,5 l
Hand-Arm-Schwingungen an der Kehrmaschine entsprechend VDI 2057, Blatt 2
1. Beschreibung der Messung
Die Durchführung der Messung erfolgt auf asphaltierter Straße.
Die Schwingungen werden am Lenker in 3 Achsen gemessen: x-, y-, z- Achse, siehe DIN 45675, Teil 8. Es wird der
Effektivwert über 60 sek. ermittelt.
2. Das benutzte Meßgerät entspricht DIN 45675
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
Achse der Bürsten: Mittelstellung
4. Meßergebnis: 60 s Effektivwert = 2,9 m/s
60 s Effektivwert = 4,5 m/s
2
(Honda GCV 135)
2
(B&S Ready Start)
Geräuschemissionswerte für Kehrmaschinen entsprechend EG-Richtlinie 88/180/EWG
1. Beschreibung der Messung
Die Messung erfolgt im Stillstand der Maschine mit Bürstenantrieb auf asphaltierter Straße.
1.1 Schalldruckpegel am Ohr L
Schalldruckpegel am Ohr L
= 83 dB (Honda GCV 135)
pBediener
= 81 dB (B&S Ready Start)
pBediener
1.2 Schallleistungspegel Lw = 93 dB (Honda GCV 135)
Schallleistungspegel Lw = 91 dB (B&S Ready Start)
2. Benutzte Meßgeräte:
Schallpegelmesser Larson Davis, System 824, Serien Nr. A0293
Messmikrofon Modell: 2541, Serien Nr. 5292
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
36
Page 38
10.2Technische Daten tk18
Motor: siehe Ersatzteilliste
Radstand: 310 mm
Spur: 510 mm
Breite: ca. 800 mm
Höhe bis Motor: ca. 660 mm (B&S, Honda)
Lenkerhöhe: verstellbar von ca. 750 mm bis ca. 1080 mm
Länge über alles: max. 1500 mm (niedrige Lenker-Position)
Kehrbreite: 820 mm
Bürstendurchmesser: 300 mm
Geschwindigkeit: 3,4 km/h
Gewicht: 65 kg
Reifenfülldruck: 1,5 bar
Motor Hubraum Leistung max. Leistung effektiv
Honda GCV 135 135 ccm 1,7 kW/3000 rpm 1,7 kW/3000 rpm
Honda GCV 160 160ccm 1,6 kW/2400rpm 1,6 kW/2400 rpm
Technische Daten
B&S Ready Start 190 ccm 2,6 kW/3200 rpm 2,6 kW/3000 rpm
Motor Ölfüllmenge Kraftstofftankinhalt
Honda GCV 135 0,55 l 0,9 l
Honda GCV 160 0,55l 0,9 l
B&S Ready Start 0,6 l 1,5 l
Hand-Arm-Schwingungen an der Kehrmaschine entsprechend VDI 2057, Blatt 2
1. Beschreibung der Messung
Die Durchführung der Messung erfolgt auf asphaltierter Straße.
Die Schwingungen werden am Lenker in 3 Achsen gemessen: x-, y-, z- Achse, siehe DIN 45675, Teil 8. Es wird der
Effektivwert über 60 sek. ermittelt.
2. Das benutzte Meßgerät entspricht DIN 45675
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
Achse der Bürsten: Mittelstellung
4. Meßergebnis: 60 s Effektivwert = 2,9 m/s
60 s Effektivwert = 4,5 m/s
2
(Honda GCV 135 / GCV 160))
2
(B&S Ready Start)
Geräuschemissionswerte für Kehrmaschinen entsprechend EG-Richtlinie 88/180/EWG
1. Beschreibung der Messung
Die Messung erfolgt im Stillstand der Maschine mit Bürstenantrieb auf asphaltierter Straße.
1.1 Schalldruckpegel am Ohr L
Schalldruckpegel am Ohr L
= 83 dB (Honda GCV 135 / GCV 160)
pBediener
= 81 dB (B&S Ready Start)
pBediener
1.2 Schallleistungspegel Lw = 93 dB (Honda GCV 135 / GCV 160)
Schallleistungspegel Lw = 91 dB (B&S Ready Start)
2. Benutzte Meßgeräte:
Schallpegelmesser Larson Davis, System 824, Serien Nr. A0293
Messmikrofon Modell: 2541, Serien Nr. 5292
3. Betriebszustand der Kehrmaschine:
Warme, eingefahrene Maschine unter Vollast.
Höheneinstellung der Bürsten: Standard
Kraftstofftank: ca. 50 % gefüllt
37
Page 39
38
Loading...
