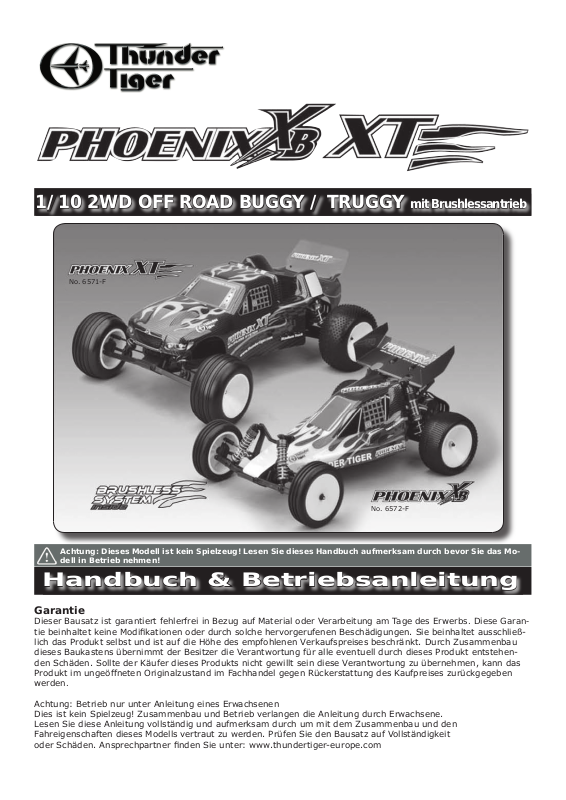

Page 1
1/10 2WD OFF ROAD BUGGY / TRUGGY
mit Brushlessantrieb
Achtung: Dieses Modell ist kein Spielzeug! Lesen Sie dieses Handbuch aufmerksam durch bevor Sie das Mo­dell in Betrieb nehmen!
Handbuch & Betriebsanleitung
Garantie
Dieser Bausatz ist garantiert fehlerfrei in Bezug auf Material oder Verarbeitung am Tage des Erwerbs. Diese Garan-
werden.
Achtung: Betrieb nur unter Anleitung eines Erwachsenen Dies ist kein Spielzeug! Zusammenbau und Betrieb verlangen die Anleitung durch Erwachsene. Lesen Sie diese Anleitung vollständig und aufmerksam durch um mit dem Zusammenbau und den Fahreigenschaften dieses Modells vertraut zu werden. Prüfen Sie den Bausatz auf Vollständigkeit oder Schäden. Ansprechpartner fi nden Sie unter: www.thundertiger-europe.com
No. 6571-F
No. 6572-F
Page 2
2
EINFÜHRUNG
Herzlichen Glückwunsch zum Erwerb dieses Thunder Tiger Produkts. Dieses Modell wird Ihnen bei ordnungsge­mäßer Handhabung viel Freude bereiten.
Thunder Tiger ist immer bemüht, Produkte höchster Qualität mit optimalem Service auf den Markt zu bringen. Alle unsere Modelle durchlaufen zuerst ein ausführliches Entwicklungsprogramm und werden vom Thunder Tiger Werksteam im Wettbewerbseinsatz bis zur Serienreife entwickelt, bevor sie auf den Markt kommen. So können wir dem Modellbauer immer ausgereifte Modelle zur Verfügung stellen, mit denen er das RCHobby in vollen Zügen genießen kann!
Sollten Sie dennoch Unterstützung brauchen wenden Sie sich an die Serviceabteilung von Tunder Tiger Europe oder schlagen Sie unter www.thundertiger-europe.com nach.
ACHTUNG
Herzlichen Dank für Ihr Vertrauen in die Thunder Tiger Produkte! Bitte lesen Sie diese Anleitung gründlich durch, bevor Sie das Modell das erste mal in Betrieb nehmen. Halten sie sich bitte unbedingt an folgende Si­cherheitsrichtlinien:
1. Dies ist kein Spielzeug! Es ist ein Hochleistungs-Modellbauprodukt. Es ist sehr wichtg, dass Sie sich vor dem Betrieb mit seinen Funktionen, dem Modell selbst und diesem Handbuch vertraut machen!
2. Bewahren Sie dieses Handbuch auch nach dem Zusammenbau gut auf, um im Notfall darin nach­ schlagen zu können, falls Sie Rat benötigen.
3. Vor jeder Fahrt müssen alle Schraubverbindungen auf festen Sitz geprüft werden!
4. Um optimale Fahrleistungen zu erzielen ist es nötig darauf zu achten, dass alle bewegichen Teile (z.B. die Rad aufhängung) leicht laufen ohne zu klemmen.
5. Betreiben Sie Ihr Modell niemals bei Regen, auf öffentlichen Straßen, in der direkten Nähe zu anderen Menschen, bei Flughäfen oder anderen Plätzen mit eingeschränkter Funknutzungsgenehmigung.
6. Motor, Regler und Akku sind nach dem Betrieb heiß! Fassen Sie also niemals direkt nach dem Betrieb darauf!
7. Dieses Modell, seine Einzelteile oder die benötigten Werkzeuge können bei unsachgemäßer Hand­ habung schädlich für Ihre Gesundheit sein! Fassen Sie niemals in drehende Teile des Modells!
8. Wenn Sie Ihr Modell zusammen mit anderen Modellbauern betreiben möchten, achten Sie darauf, dass niemand auf Ihrer Freqenz fährt, da dies zum Kontrollverlust führen würde!
9. Geben Si niemals bei blockierten Rädern gas! Dies würde den Fahrtenregler zerstören!
INHALT
Einführung >> 1 Achtung >> 1 Zum Betrieb benötigtes Zubehör >> 2 Laden des Fahrakkus >> 3 Vorbereiten des Chassis >> 4 Einbau des Senderakkus >> 4 ACE RC Cougar P3i 2,4GHz & BLC-40C Brushlessantrieb >> 5 Betrieb der RC-Anlage >> 7 Anbinden des Empfängers >> 7
Lenkfunktionen >> 8 Einstellung des elektronischen Fahrtenreglers >> 8 BLC-40C Programmierung >> 9 Grundlagen >> 10 Dämpferabstimmung >> 10 Reifen & Felgen >> 10 Wartung & Pfl ege >> 10 Fahrtipps >> 11 Fehlerfi bel >> 12 Setup >> 13
Page 3
3
ZUM BETRIEB BENÖTIGTES ZUBEHÖR
Im RTR-Lieferumfang enthalten:
Benötigtes Zubehör (nicht im Lieferumfang enthalten):
Benötigtes Werkzeug (nicht im Lieferumfang enthalten):
ACE RC Cougar P3i 3- Kanal 2,4GHz Pistolenfernsteuerung mit Empfänger und Standard Servo
Innensechskantschlüssel Set 1,5mm / 2,0mm / 2,5mm / 3,0mm
Radkreuz ACE RC BLC-40C
Brushless Fahrtenregler
ACE RC RIPPER IBL36/39-540C (Sparrowhawk XXB) Brushlessmotor
8x AA Mignonzellen für Sender BLC ESC Setup Karte AT6117 Netzladegerät 2937 IB 7,2V 2400mAh Akkupack 2941 IB 7,2V 3600mAh Akkupack
M3 M2
Kreuzschlitzschraubendreher
Page 4
4
1.1 Laden eines NiMH-Fahrakkus:
(Akku und Ladegerät sind nicht im Lieferumfang enthalten)
a. Schließen Sie das Ladegerät an eine Steckdose an. Schließen Sie als zweites den Fahrakku an. b. Beobachten Sie den Akku während des Ladens. Nach Beendigung des Ladevorgangs sollten Sie den Akku umgehend vom Ladegerät trennen. Überladen oder die Verwendung ungeeig- neter Ladegeräte schädigt dem Akku und führt zu großer Hitzeentwicklung. c. Der Akku sollte vor dem Laden leer sein (nur NiCd Akkus!). NiMH Akkus sollten nur bis zum Erreichen der Mindestspannung entladen werden. Fahren Sie den Akku leer, bis das Modell langsamer wird oder verwenden Sie ein Entladegerät (nicht im Lieferumfang enthalten). d. Lassen Sie einen zuvor gefahrenen Akkupack erst etwas abkühlen, bevor Sie ihn erneut laden, um die höchste Leistung aus Ihrem Akku zu bekommen.
1
An die Steckdose anschließen
Akku nach dem Laden abklemmen
Akku Anschließen
1.2 Laden eines Lipo-Fahrakkus:
(Akku und Ladegerät sind nicht im Lieferumfang enthalten)
Lithium Polymer (Lipo) Akkus werden immer beliebter. die kompakten Maße, hohe Energiedichte und die hohe Kapazität machen sie zur idealen Stromversurgung für den Modellsport. Konstruktionsbe­dingt verlangen Lipo-Akkus allerdings eine spezielle Ladetechnik und höchste Aufmerksamkeit beim Betrieb.
WARNUNG: Lithium Polymer Akkus sollten nur von erfahrenen Modellbauern oder unter Anweisung solcher verwendet werden! Thuinder Tiger empfi ehlt einen Gebrauch von Lipo-Akkus ab einem Alter von 16 Jahren!
Wichtig: Verwenden sie unter gar keinen Umständen NiCd/NiMH-Ladegeräte zum Laden von Lipo­Akkus! Verwenden sie ausschließlich spezielle Lipo-Ladegeräte! Laden von Lipo-Akkus mit normaler Ladetechniktechnologie kann zu Explosionen und Sach- und Personenschäden führen!
Der ACE RC BLC Fahrtenregler ist für einen Lipo-Betrieb mit bis zu drei Zellen (3S = 11,1V) ausgelegt. Lipo-Akkus haben eine Mindestentladespannung die nicht unterschritten werden darf. Daher verfügt der BLC Fahrtenregler über eine Unterspannungsabschaltung, die Beschädigungen verhindert. Nähere Informationen hierzu fi nden sie in der Bedienungsanleitung des Fahrtenreglers.
Page 5
5
Vorbereiten des Chassis
a. Nehmen Sie die Karosserieklipse und die Karosserie ab.
b. Ziehen Sie die Antenne mit einem Schraubendreher gerade. So wird die Montage einfacher.
c. Ziehen Sie die Antenne durch das Antennenröhrchen und schieben Sie die montierte Antenne
in den Antennehalter.
Einbau der Stromversorgung
a. Legen Sie 8 AA Mignon Zellen in das Batteriefach des Senders ein.
b. Legen Sie den Fahrakku ins Chassis ein und schließen Sie ihn an den Fahrtenreglern an. Achten
Sie auf korrekte Polarität der Kabel.
2
3
a
b
a
b
c

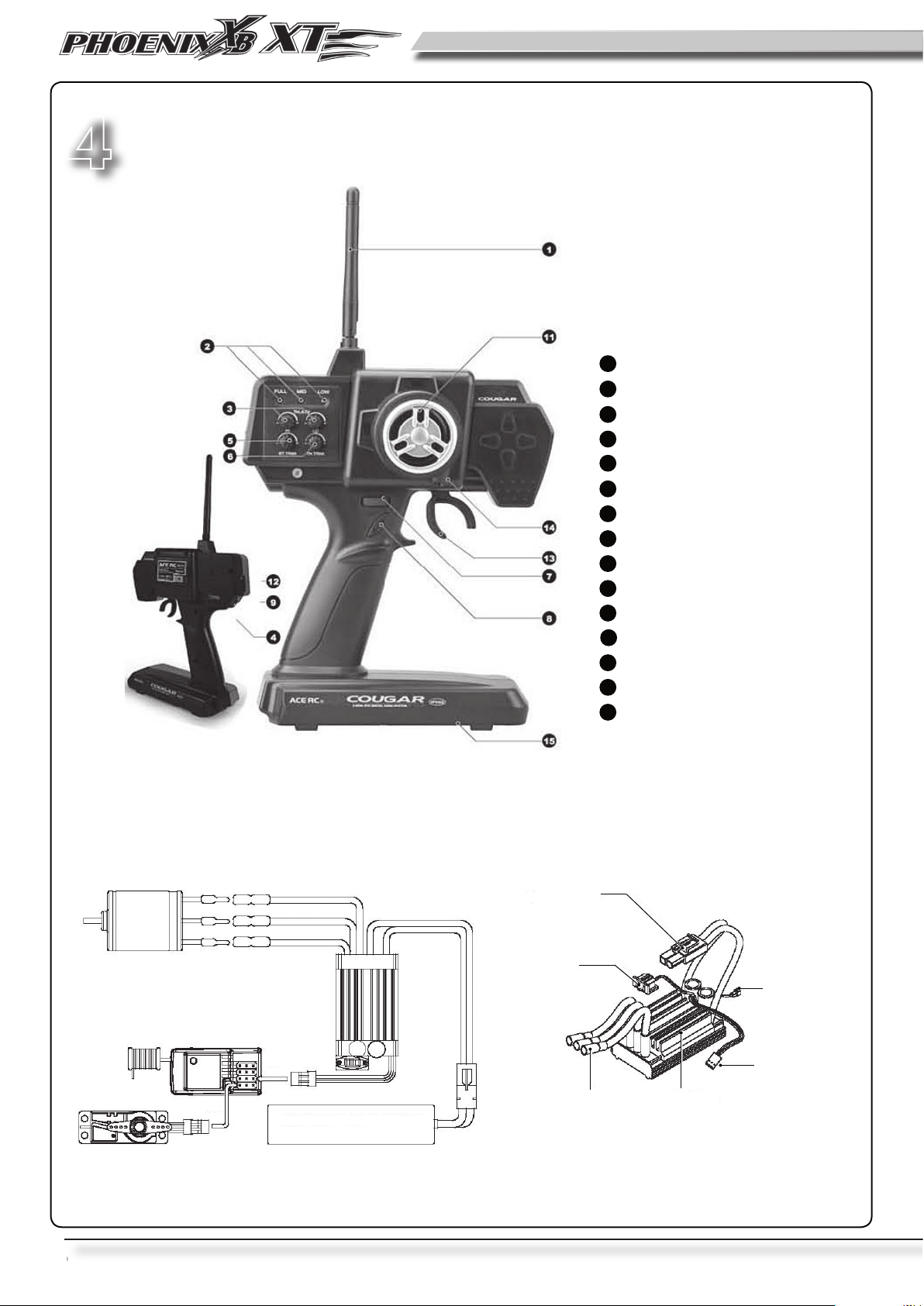

Page 6
6
4
Funktionsbelegung ACE RC Cougar P3i Fernsteueranlage & BLC-40C Brushless Antriebssystem
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Senderantenne
Kontrollleuchte & Spannungsanzeige
Gas ATV (Gasweg)
Servo Reverse Schalter
Lenkungstrimmung
Gastrimmung
Dual Rate
AUX Knopf
Ladebuchse
2,4GHz Sendemodul mit Bindeknopf
Lenkrad
Ein / Aus Schalter
Gashebel
Lenkwiderstand
Akkufach
Motor
Fahrtenregler
Empfänger
Antenne
Servo
7,2 / 7,4V Fahrakku
Akkustecker
Ein / Aus Schalter
Motorkabel
(rot/gelb/schwarz)
Kühlkörper
Akkustecker
Anschluß für Ventilator (optional)
4.1 ACE RC Cougar P3i 2,4GHZ
4.2. Anschlußgrafi k
Page 7
7
1. Senderantenne: Stellen sie die Antenne vor dem Betrieb senkrecht.
2. Kontrollleuchte & Spannungsanzeige: Die LED zeigt die Spannungslage im Senderakku an.
3. Gas ATV: Mit diesem Poti können sie die maximalen Gaswege auf beiden
Seiten von Neutral einstellen.
4. Servo Reverse Schalter: Mit den Servo Reverse Schaltern können sie die Laufrichtung der Servos umkehren.
5. Lenkungstrimmung: Durch Bewegen des Trimmhebels nach links oder rechts stellen sie den Nullpunkt der Lenkung ein, um einen perfekten Geradeauslauf des Modell zu erreichen.
6. Gastrimmung: Durch Bewegen des Trimmhebels nach oben oder unten stellen sie den Nullpunkt der Gasfunktion ein. ACHTUNG: Die Trimmungsfunktionen beeinfl ussen nur die Nullstellung, nicht aber die max. Servowege! Eine ungenaue Einstellung der Servowege kann zu Schäden am Servo führen!
7. Dual Rate: Durch Bewegen dieser Taste nach links oder rechts bestimmen sie den Maximalen Lenkausschlag des Lenkservos.
8. AUX Knopf: Frei belegbarer Kanal für Zusatzfunktionen.
9. Ladebuchse: Zum Laden des Senderakkus (NUR bei Verwendung von wieder-
aufl adbaren Akkus!)
10. 2,4GHz Sendemodul mit Bindeknopf Der Bindeknopf zum Anbinden des Senders an den Empfänger
befi ndet sich auf der Rückseite des Sendemoduls.
11. Lenkrad: Steuert die Lenkbewegungen des Modells
12. Ein / Aus Schalter: Zum ein- und ausschalten des Senders und zur Aktivierung der DIS
PLAY-Funktion. Die DISPLAY-Funktion erlaubt ein Editieren der Funktionsparameter ohne dass ein Signal gesendet und Störungen verursacht werden können.
13. Gashebel: Steuert Vorwärts, Bremse & Rückwärtsfahrt des Modells
14. Lenkwiderstand: Mit einem Kreuzschlitzschraubenzieher können sie den Lenk-
widerstand ihren Wünschen entsprechend einstellen.
15. Akkufach: Durch Abziehen des Akkufachdeckels kann die Stromversorgung in den Sender eingelegt werden.
Page 8
8
Anbinden des Empfängers an den Sender
Die Cougar PS3i 2,4GHz Anlage verfügt über eine Anbindungsfunktion, die den Empfänger dauerhaft
an den Sender anbindet und so einen sicheren und störungsfreien Betrieb gewährleisten zu können.
im RTR-Paket ist der Sender fertig an den Empfänger angebunden und sofort betriebsbereit. Um den
Sender manuell an den Empfänger anzubinden verfahren sie bitte wie folgt:
a. Drücken und halten sie den Bindeknopf auf der Rückseite des Sendemoduls und schalten sie
den Sender ein.
b. Lassen sie den Bindeknopf los, sobald die grüne LED blinkt.
c. Drücken und halten sie den Bindeknopf am Empfänger und schalten sie den Empfänger ein.
5
Betrieb der RC-Anlage
a. Schalten Sie zuerst den Sender, dann den Fahrtenregler ein.
b. Beim Ausschalten muss zuerst der Regler, dann der Sender ausgeschaltet werden.
c. Zum Umkehren der Servolaufrichtungen ändern sie die Laufrichtung bei Bedarf durch Umlegen
der Schalter
a
b
c
6
a
b
c
d
EIN
AUS EIN
EIN
DRÜCKEN
DRÜCKEN
LED blinkt grün Empfänger einschalten
LED leuchtet rot
LED leuchtet rot
Page 9
9
Lenkfunktionen
a. Wenn Sie das Lenkrad nach links drehen müssen sich die Räder nach links bewegen. Wenn sie nach rechts zeigen, müssen Sie die Servolaufrichtung ändern. b. Beim Loslassen des Lenkrades müssen die Räder in die Geradeausstellung zurückkehren. Den Geradeauslauf können Sie mit der Trimmung korrigieren. c. Wenn Sie das Lenkrad nach rechts drehen müssen sich die Räder nach rechts bewegen. Wenn sie nach links zeigen, müssen Sie die Servolaufrichtung ändern.
7
8
Fahrakku
Fahrtenregler
Akkukabel
Motor-
kabel
Motor
Emp-
fänger
Einstellung des elektronischen Fahrtenreglers
Reglersetup:
1. Schliessen Sie den Regler wie dargestellt am Motor an und schalten Sie erst den Sender und dann den Regler ein.
2. Nach dem Einschalten gibt der Regler eine Reihe von Tönen von sich, die anzeigen, dass der Regler arbeitet. Stellen Sie die optimale Neutralstellung mit Hilfe der Gastrimmung nach. Wenn die Trimmung optimal eingestellt ist wird die Einstellung mit einer Tonfolge quittiert. Sollte keine Tonfolge erklingen muss der Sender überprüft und die Prozedur ab Stufe 1 wiederholt werden. Die Gas-/Bremsverhältnis kann entweder 50/50 oder 70/30 betragen.
3. Die Gasannahme muss mit der Eingabe am Sender identisch sein. Auch die Laufrichtung von Regler und Sender müssen identisch sein. Sollte dies nicht der Fall schalten Sie die Laufrichtung mit Hilfe der Servo­ Reverse-Funktion um, um dieses Problem zu lösen. Heben Sie nun das Modell hoch und prüfen Sie die Drehrichtung der Räder beim Gasgeben. Bremsen Sie nun voll und prüfen Sie, ob die Räder stehen bleiben und bremsen.
4. Wenn Die Bewegung der Räder mit der Eingabe am Sender übereinstimmt ist die Einstellung des Reglers korrekt. Sollten die Räder falschherum drehen, ändern Sie die Laufrichtung mit der Servo­ Reverse-Funktion und starten Sie erneut bei Stufe 2.
6. Motorlaufrichtung - Geben Sie langsam Gas und kontrollieren Sie die Drehrichtung des Motors. Sollte der Motor falsch herum drehen, tauschen Sie vertauschen Sie einfach zwei der Motorkabel. ACHTUNG: Vertauschen Sie niemals die Akkukabel! Dies würde zu Schäden am Regler durch Verpolung führen!
7. Wählen Sie für die ersten Testrunden eine kurze Untersetzung. Prüfen Sie nach zwei bis drei Minuten die Temperatur von Motor und Regler. Wenn beide Temperaturen gleich oder nah beieinander sind ist die Untersetzung gut gewählt. So können Sie die Untersetzung den jeweiligen Streckenbe­ dingungen entsprechend wählen. Wichtig ist, dass immer beide Temperaturen unter 95°C bleiben! Höhere Übersetzungsverhältnisse (Größeres Ritzel oder kleineres Hauptzahnrad) erhöht die Systemtemperatur. Diese hohen Temperaturen könnne zur Demagnetisierung der Magneten im Motor führen und bewirken einen dramatischen Rückgang des Wirkungsgrades.
Page 10
10
BLC-40C Programmierung
(Setup Karte nicht im Lieferumfang enthalten)
• Vorwärtsfahrt: Ziehen sie bei Stillstand des Modells den Gashebel voll durch. Das Modell beschleunigt nun mit einem sogenannten „Hard Start“ mit maximaler Beschleunigung zur Höchstgeschwindigkeit. Mit der Setup-Karte können vier verschiedene Gas-Profi le programmiert werden. Für genauere Informationen schlagen sie bitte in der Betriebsanleitung der Setup Karte nach.
• Bremsen: Die Bremse wird durch Durchdrücken des Gashebels während der Vorwärtsfahrt aktiviert. Die Bremskraft wird durch die Stellung des Gashebels in Vorwärtsrichtung bestimmt. Die maximale Bremskraft kann am Sender eingestellt werden. Die Bremseffi zienz hängt auch davon ab, ob der Rückwärtsgang aktiviert ist oder nicht.
• Rückwärtsfahrt: Die Rückwärtsfahrt wird durch drücken des Gashebels nach vollständigem Stillstand des Modells aktiviert. Die Geschwindigkeit der Rückwärtsfahrt wird durch die Stellung des Gas­ hebels beeinfl usst. Während der Vorwärtsfahrt wird bei Betätigung des Rückwärtsgangs gebremst. Der Rückwärtsgang wird erst aktiviert, wenn alle vier Räder stillstehen. Mit der Setup-Karte können drei verschiedene Rückwärts-Profi le programmiert werden. Für genauere Informationen schlagen sie bitte in der Betriebsanleitung der Setup Karte nach.
• Überlastschutz: Wenn die Reglertemperatur über 95° erreicht, schaltet der Regler aus Sicherheitsgründen ab, bis die Temperatur auf ein sicheres Level gesunken ist. Als Zubehör ist ein effektiver Lüfter erhältlich, um noch höhere Leistungen erreichen zu können.
9
Setup Karte
Page 11
11
10
STOP / NEUTRAL BREMSE RÜCKWÄRTS BESCHLEUNIGEN
Grundlagen
11
Dämpfereinstellung
Die Stoßdämpfer beeinfl ussen das Fahrverhalten sehr nachhaltig. Schlecht befüllte Dämpfer bewirken ein sehr unruhiges und undefi niertes Fahrverhalten. Auch die Schrägstellung der Dämpfer beeinfl usst das Fahrverhalten. Mit den beiliegenden Stoßdämpferclipsen können Sie die Fahrhöhe, also den Abstand des Chassis zur Fahrbahn, einstellen. Durch Verändern der Vorspannung ändert sich die Härte des Fahrwerks nicht! Sie beeinfl ussen nur die Fahrhöhe! Die Härte kann nur durch Änderung der Feder oder des Stoßdämpferöls geändert werden! Ein schräg montierter Dämpfer bewirkt ein progressives Dämpfungsverhalten, während ein senkrecht eingebauter Dämpfer ein lineares Ansprechverhalten ergibt.
6mm
4mm
2mm
1mm
Dickerer Clip = mehr Vorspannung = Höhere Fahrhöhe Dünnerer Clip = weniger Vorspannung = Geringere Fahrhöhe
12
Reifen & Felgen
a. Entfernen Sie die Radschraube mit einem M3 Innensechskantschlüssel. b. Entfernen Sie gegebenenfalls abgefahrene Reifen z.B. durch auskochen von den Felgen und montieren undverkleben Sie neue. Stecken Sie die Räder nun wieder auf den Mitnehmer. c. Schrauben Sie die Radschraube nun wieder fest.
12
Wartung & Pfl ege
a. Schalten Sie die RC-Anlage immer aus und klemmen Sie den Fahrakku ab, wenn das Modell nicht in Betrieb ist. b. Wenn Sie das Modell längere Zeit nicht benutzen müssen Sie unbedingt allen Schmutz und / oder Feuchtig­ keit aus dem Modell entfernen. c. Reinigen Sie das Modell niemals mit Wasser, wenn die Elektronikkomponenten eingebaut sind. Verwenden Sie Pressluft, einen Pinsel oder eine saubere Zahnbürste zum Reinigen des RC-Cars.
Page 12
12
Fahrtipps:
14
a. Halten Sie die Antenne immer senkrecht nach oben
b. Bewegen Sie Gashebel und Lenkrad gefühlvoll und ohne Hektik.
c. Zum Bremsen bewegen Sie den Gashebel nach vorne
d. Wenn Sie noch unsicher sind, in welche Richtung Ihr Fahrzeug fährt, halten Sie den Sender so, dass Sie gerade draufsehen können
e. Die Dual Rate Funktion begrenzt den maximalen Lenkeinschlag des Fahrzeugs.
f. Geben Sie während des Lenkens nicht ruckartig Gas.
g. Wenn Sie sich mit den Grundfunktionen im langsamen Betrieb vertraut gemacht haben, können Sie mit Lenkbewegungen bei hohen Geschwindigkeiten beschäftigen
h. Das 8ter-Fahren ist eine gute Übung, um ein Gefühl für das Kurvenverhalten Ihres Modells zu bekommen. Fahren Sie die 8ter mit verschiedenen Kurvenradien und -geschwindigkeiten.
Page 13
13
Mit der folgenden Checkliste können die meisten Probleme schnell selbst behoben werden.
Fehlerbeschreibung Ursache Lösung
Auto bleibt stehen Regler überhitzt Abkühlen lassen und später erneut oder wird langsamer probieren
Auto hat Störungen Problem mit Stromversorgung Kabelverbindungen prüfen / / Empfangsprobleme Senderakku laden /
Motor überhitzt Zahnfl ankenspiel zu eng / Abkühlen lassen & kürzere Untersetzung zu lang Übersetzung wählen Zahnfl ankenspiel neu einstellen
Keine Leistung Akku leer Akku laden Akku nicht angeschlossen Akku anschließen
Keine Gasannahme Motor nicht angeschlossen Motor anschließen Motor defekt Motor tauschen
Keine Gasannahme nur Schutzfunktion aktiv Ausschalten Lenkung und wieder einschalten
Keine Lenkung Servo ausgesteckt Servo einstecken
Lenkung verklemmt Lenkung lösen
Servo defekt Servo ersetzen
Servolaufrichtung falsch Fzg.fährt vorwärts wenn Servolaufrichtunegn anpassen Gas gegeben wird oder fährt links wenn rechts gelenkt wird
FEHLERFIBEL
Page 14
Herausgeber: Thunder Tiger Europe GmbH Rudolf-Diesel-Str. 1 86453 Dasing
© 2010 HMS Media Nachdruck auch auszugsweise ausschließlich mit schriftlicher Genehmigung
Redaktion:
HMS Media
Benjamin Schleich
Lindenstr.25a
89269 Vöhringen
Page 15
Bestellnummer: #8060
Elektronischer Fahrtenregler für Brushless-Motoren
FEATURES
1. Höchstleistung, maximale Effizienz, geringes Gewicht und kom­ pakte Einbaumaße.
2. Automatische Unterspannungsabschaltung, Auto-Neutralerken­ nung sowie Selbsterkennung von Zellenzahl und Zellentyp.
3. Perfekt geeignet für “Direct-Drive-Anwendungen” durch di­ rektes Ansprechverhalten des Motors auf Steuerbefehle. Der Regler verfügt über eine Motorabschaltung bei Spannungsab­ fall beim Fahrakku. Gehen Sie mit dem Gashebel in Neutralpo­ sition und geben Sie wieder Gas. Das Auto fährt nun wieder. Diese Prozedur kann so oft wiederholt werden, bis der Fahr­ akku seine konstruktionsspezifische Minimalspannung erreicht hat. Der Motor wird nun komplett abgeschaltet, um Schäden am Akku zu vermeiden.
4. Temperaturschutzschaltung - Die Motortemperatur wird konti­ nuierlich überwacht. Erreicht der Motor eine Temperatur von ca. 95°C wird der Motor abgeschaltet um ihn und den Regler vor Überlastung zu schützen.
5. Fail Safe Mode - Erkennt der Regler Störfrequenzen zwischen Sender und Empfänger für mehr als zwei Sekunden wird der Motor abgeschalten. Sobald die Signale wieder störungsfrei anliegen wird das System wieder eingeschalten.
6. Regler-Setup-Karte: Mit der Regler-Setup-Karte können alle Programm-Parameter des Reglers auf eine benutzerfreundliche Art geändert werden. Nähere Informationen erhalten Sie in der Betriebsanleitung der Regler-Setup-Karte.
TECHNISCHE DATEN
7. Wählen Sie für die ersten Testrunden eine kurze Unterset­ zung. Prüfen Sie nach zwei bis drei Minuten die Tempera­ tur von Motor und Regler. Wenn beide Temperaturen gleich oder nah beieinander sind ist die Untersetzung gut gewählt. So können Sie die Untersetzung den jeweiligen Streckenbedingungen entsprechend wählen. Wichtig ist, dass immer beide Temperaturen unter 95°C bleiben! Höhere Übersetzungsverhältnisse (Größeres Ritzel oder kleineres Hauptzahnrad) erhöht die Systemtemperatur. Diese hohen Temperaturen könnne zur Demagnetisierung der Magneten im Motor führen und bewirken einen dramatischen Rück­ gang des Wirkungsgrades.
8. Wenn Die Motortemperatur unter 80°C bleibt kann ein höheres Untersetzungsverhältnis gewählt oder ein stärkerer Motor montiert werden. Halten Sie sich jedoch immer an die Anweisungen vión Stufe 7. Starten Sie mit einer kurzen Untersetzung und bauen Sie diese schrittweise länger. Die Wahl des verwendeten Akkus ist ebenso wichtig. Eine höhere Spannungslage des Antriebsakkus macht es unter Umständen nötig, einen etwas schwächeren Motor und/oder eine kürzere Untersetzung einzubauen. Die falsche Wahl des Motors ent-
sprechend der verwendeten Stromquelle kann zum Durch­ brennen des Reglers führen!
Das nachfolgende Beispiel zeigt die Auswirkungen eines Akkus auf die Ausgangsleistung:
Eigangsspannung: 7,2V, Innenwiderstand: 0,18Ohm ---> 40A (U / R = I 7,2V / 0,18Ohm = 40A Eigangsspannung: 11,1V, Innenwiderstand: 0,18Ohm ---> 61,6A (U / R = I 11,1V / 0,18Ohm = 61,6A
BETRIEBSANWEISUNG
# Vorwärtsfahrt: Wenn Sie aus dem Stand Vollgas geben ist der Regler im so genannten “Hard Start-Mode”, d.h. die Volle Leistung wird abgegeben und das Modell schießt mit voller Beschleunigung los. Das Auto erreicht die Höchstgeschwindigkeit so in der kürzesten Zeit. Der Motor reagiert linear direkt auf die Ein­ gabe am Sender.
1. Eingangsspannung: 7.2V (NiCd & NiMH) 7,4 ~ 11.1V (LiPo)
2. Ausgangsleistung: max. 360W/40Sek., 60A (bei 25°C), 54A (bei 70°C) bei guter Kühlung A< 5000V 540S (36x50) Motor (1/10 On Road) B< 4000KV540S (36x50) Motor (1/10 Off Road)
3. BEC: 5V 2A IC-Baustein mit geringer Verzerrung, 5V 1A x2 parallel
4. Maße / Gewicht: 46 x 28,8 x 31,5mm / 66g mit Kühler, Kabel & Stecker
5. Mosfet (Innenwiderstand): 0,0166mOhm
6. Unterspannungsabschaltung:
EINBAU & SETUP
AKKUKABEL
AKKUPACK
EMPFÄN­GER
1. Schliessen Sie den Regler wie dargestellt am Motor an und schalten Sie erst den Sender und dann den Regler ein.
2. Nach dem Einschalten gibt der Regler eine Reihe von Tönen von sich, die anzeigen, dass der Regler arbeitet. Stellen Sie die optimale Neutralstellung mit Hilfe der Gastrimmung nach. Wenn die Trimmung optimal ein­ gestellt ist wird die Einstellung mit einer Tonfolge qui­ ttiert. Sollte keine Tonfolge erklingen muss der Sender überprüft und die Prozedur ab Stufe 1 wiederholt wer­ den. Die Gas-/Bremsverhältnis kann entweder 50/50 oder 70/30 betragen.
3. Die Gasannahme muss mit der Eingabe am Sender iden­ tisch sein. Auch die Laufrichtung von Regler und Sender müssen identisch sein. Sollte dies nicht der Fall schalten Sie die Laufrichtung mit Hilfe der Servo-Reverse-Funktion um, um dieses Problem zu lösen. Heben Sie nun das Mo­ dell hoch und prüfen Sie die Drehrichtung der Räder beim Gasgeben. Bremsen Sie nun voll und prüfen Sie, ob die Räder stehen bleiben und bremsen.
4. Wenn Die Bewegung der Räder mit der Eingabe am Sender übereinstimmt ist die Einstellung des Reglers korrekt. Sollten die Räder falschherum drehen, ändern Sie die Laufrichtung mit der Servo-Reverse-Funktion und starten Sie erneut bei Stufe 2.
6. Motorlaufrichtung ­ Geben Sie langsam Gas und kontrollieren Sie die Drehrich­ tung des Motors. Sollte der Motor falsch herum drehen, tauschen Sie vertauschen Sie einfach zwei der Motorkabel. ACHTUNG: Vertauschen Sie niemals die Akkukabel! Dies
würde zu Schäden am Regler durch Verpolung führen!
EMPFÄNGERKABEL
MOTORKABEL
Mit der Regler-Setup-Karte die Gasfunktion auf eine benutzerfreundliche Art geändert und in vier Stufen eingestellt, sowie in den Standard Modus zurückgestellt werden. Nähere Informationen erhalten Sie in der Betriebs­anleitung der Regler-Setup-Karte.
# Bremsen: Die Bremse wird durch Bewegen des Gashebels in umgekehr­ ter Richtung während des gasgebens aktiviert. Die Bremskraft wird durch die Stellung des Gashebels während des Bremsens moduliert. Die maximale Bremskraft kann durch die EPA Funk­ tion des Senders begrenzt werden. Für nähere Informationen hierzu lesen Sie bitte in der Betriebsanleitung Ihres Senders nach. Die Bremsleistung wird auch durch einen eingeschalteten Rückwärtsgang beeiflusst.
# Rückwärtsfahrt: Der Rückwärtsgang wird durch ein Zurückbewegen des Gas­ hebels nach vollständigem Stillstand des Fahrzeugs eingelegt. Die Rückwärtsgeschwindigkeit wird durch die Stellung des Gashebels während der Rückwärtsfahrt moduliert. Wird der Gashebel während der Vorwärtsfahrt in Brems/Rückwärts­ stellung bewegt, bremst der Regler das Fahrzeug lediglich ab. Der Rückwärtsgang wird erst dann eingelegt, wenn die Räder vollständig still stehen.
Mit der Regler-Setup-Karte die Rückwärtsfunktion auf eine benutzer­freundliche Art geändert und in drei Stufen eingestellt, sowie in den Standard Modus zurückgestellt werden. Nähere Informationen erhalten Sie in der Betriebsanleitung der Regler-Setup-Karte.
# Temperaturschutzschaltung: Die Motortemperatur wird während des Betriebs ständig über­ wacht, um ein Überhitzen des Akkus sowie des Reglers zu ver­ meiden. Erreicht der Motor eine Temperatur von ca. 95°C wird er aus Sicherheitsgründen abgeschaltet. Sobald die Temperatur wieder auf einen vertretbaren Wert sinkt kann der Regler wieder betrieben werden.
ACHTUNG!
1. Gehen Sie vorsichtig mit dem Modell um, sobald ein Akku angeschlossen ist! Achten Sie darauf, dass sich keine Karos­ serieteile oder Kleidung in drehenden Teilen verfangen kann.
2. Schliessen Sie den Akkupack immer erst kurz vor der Fahrt an und klemmen Sie ihn sofort nach dem Betrieb wieder ab. Wenn Sie das Modell einige Zeit nicht betreiben, lassen Sie den Akku nicht angeschlossen.
3. Schliessen Sie den Regler nur an dafür geeignete Stromquellen mit korrekter Polarität und Spannung an! Zu hohe Spannung­ en sowie falsche Polarität können zu schäden am Regler führen!
4. Fassen Sie nach dem Betrieb nicht sofort an Regler oder Motorgehäuse um Verbrennungen zu vermeiden!
5. Bei der Verwendung von AM RC-Anlagen können unter Umständen Störungen Auftreten. Wir empfehlen die Ver­ wendung 40MHz oder 2,4GHz Anlagen für einen absolut Störungsfreien Betrieb.
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
