Thule 956, 957, 958 User Manual

956/957/958 PARKWAY

PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS

A

B

M

C

J O

Upright/Bike Arm Assembly /

Support de vélo/montant droit / Ensamblaje vertical del brazo de la bicicleta
Stinger / Guide / Soporte
M10 Washer / Rondelle M10 / Arandela M10
3/8" Lock Nut / Écrou bloquant 3/8 po / Tuerca de seguridad de 3/8 de pulg.
3/8" Hex Screw / Vis hexagonale 3/8 po / Tornillo hexagonal de 3/8 de pulg.
M12 Lock Washer / Rondelle de blocage M12 / Arandela de seguridad M12
M12x40 Receiver Bolt / Vis du récepteur M12x40 / Perno de receptor M12 x 40
M12 Washer / Rondelle M12 / Arandela M12
M8 Hex Bolt/ Vis hexagonale M8 / Perno hexagonal M8
M8 Washer/ Rondelle M8 / Arandela M8
M8 Lock Nut / Écrou bloquant M8 / Tuerca de seguridad M8
Cradle / Berceau / Cuna
Cradle Strap / Sangle de berceau / Correa de cuna
(4 Bike) Strap / Sangle (4 vélos) / Correa (4 bicicletas)
(2 Bike) Strap / Sangle (2 vélos) / Correa (2 bicicletas)

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

part

pièce

pieza

1

1

2

1

1

1

1

1

1

2

1

8

8

1

qty. 956/957

qté. 956/957

cant. 956/957

qty. 958

qté. 958

cant. 958

–

–

951-1122-11

853-5779

853-5778

956-1221-11

908-1240-11

951-1224-11

908-0870-11

951-0816-11

938-0800-11

853-2568

853-2569

753-2030-07

753-2030-08

part number

numéro de pièce

número de pieza

description

description

descripción

• Socket wrench with 13mm (1/2"), 14mm (9/16"),
19mm (3/4") sockets and an Adjustable wrench
(6” or larger) or 13mm (1/2"), 14mm (9/16"), 19mm
(3/4") wrench and an Adjustable wrench (6" or
larger)

• Clé à douille avec douilles de 13 mm (1/2 po), 14mm

(9/16 po), 19 mm (3/4 po) et clé à molette (6 po ou plus)
ou clé de 13mm (1/2 po), 14 mm (9/16 po), 19mm
(3/4 po) et clé à molette (6 po ou plus).

• Llave de tubo con casquillos de 13 mm (1/2 pulg.),
14mm (9/16 de pulg.), 19 mm (3/4 de pulg.) y una
llave ajustable (6 pulg. o mayor) o llave de 13 mm
(1/2 pulg.), 14mm (9/16 de pulg.), 19mm (3/4 de pulg.)
y una llave ajustable de (6 pulg. o mayor).

TOOLS REQUIRED / OUTILLAGE REQUIS / HERRAMIENTAS NECESARIAS

4 BIKE /
2 BIKE

2

1

1

1

1

1

1

2

1

4

4

1

E

F

G

H

I

DK

L

N

• Position stinger into cradle of upper assembly as shown.

• Positionnez le guide dans le berceau de l'ensemble supérieur comme indiqué.

• Colocar el soporte en la cuna del ensamblaje superior como se muestra.

1

WARNINGS/LIMITATIONS

AVERTISSEMENTS/LIMITATIONS

ADVERTENCIAS / LIMITACIONES

• No more than 4 bicycles should be carried on the
4 bike model Parkway.

• No more than 2 bicycles should be carried on the
2 bike model Parkway.

• Check tightness of all bolts and knobs periodically.

• Not intended for off-road use.

• Check straps for wear and replace if worn.

• Not intended for tandems or recumbents.

• Your vehicle must be equipped with a 2" or
1 1/4" receiver hitch.

• Do not install on a trailer or other towed vehicle.

• Un maximum de 4 vélos peut être transporté sur le
modèle 4 vélos du Parkway.

• Un maximum de 2 vélos peut être transporté sur le
modèle 2 vélos du Parkway.

• Vérifiez régulièrement le serrage de toutes les vis et
des écrous.

• N’est pas prévu pour une utilisation tout-terrain.

• Vérifiez l’usure des sangles et remplacez-les si elles
sont usées.

• N’est pas prévu pour les tandems ni les vélos à position
allongée (VPA).

• Votre véhicule doit être équipé d’un attelage récepteur
de 5 cm (2 po) ou de 3,17 cm (1-1/4 po).

• Ne l’installez pas sur une remorque ou un véhicule
remorqué.

• No se pueden transportar más de 4 bicicletas en el
modelo Parkway para 4 bicicletas.

• No se pueden transportar más de 2 bicicletas en el
modelo Parkway para 2 bicicletas.

• Comprobar periódicamente que todos los pernos y
perillas estén bien apretados.

• No está diseñado para uso fuera de carretera.

• Revisar el estado de las correas y reemplazarlas si

están desgastadas.

• No está diseñado para tándems ni bicicletas reclinadas.

• Su vehículo debe estar equipado con un enganche de

remolque de 5 cm (2 pulg.) o 3,17 cm (1-1/4 pulg.).

• No lo instale en un trailer ni otro vehículo a remolque.

2

• Insert safety pin through holes of hitch and upper assembly as illustrated.

• Insérez les goupilles de sûreté dans les trous de l'attelage et dans l'ensemble

supérieur comme indiqué.

• Introducir el pasador de seguridad por los agujeros del enganche y del
ensamblaje superior como se muestra.

• Assemble 8mm hex bolt, 8mm washers and 8mm locking nut as illustrated.

• Montez la vis hexagonale de 8 mm, les rondelles de 8 mm et l'écrou bloquant de

8 mm comme indiqué.

• Ensamblar el perno hexagonal de 8 mm, las arandelas de 8 mm y la tuerca
de seguridad de 8 mm según se muestra.

• Tighten firmly with 13mm wrench and adjustable wrench.

• Serrez fermement avec la clé de 13 mm et la clé à molette.

• Apretar firmemente la llave de 13 mm y la llave ajustable.

4

• Slide hitch into trailer hitch receiver until hole in
horizontal tube aligns with receiver hole. Secure
in position with M12 receiver bolt, M12 lock washer,
and M12 washer as illustrated. Firmly tighten with
19mm (3/4") socket wrench.

• Faites coulisser l'attelage dans le récepteur d'attelage de

remorque jusqu’à ce que le trou dans le tube horizontal
soit aligné sur le trou du récepteur. Fixez en place avec
la vis de récepteur M12, la rondelle de blocage M12 et
la rondelle M12 comme illustré. Serrez fermement avec
la clé à douille de 19 mm (3/4 po).

• Deslizar el poste hacia el interior del receptor del enganche
de remolque hasta que el agujero en el tubo horizontal esté
alineado con el agujero del receptor. Fijarlo en su lugar con
el perno del receptor M12, la arandela de seguridad M12 y
la arandela M12 según se muestra. Apretar firmemente
con la llave de tubo de 19 mm (3/4 de pulg.).

3

Illustrations show 956/958 (2" receiver) application. Follow the same instructions for
957 (11⁄4" receiver).

Les illustrations montrent l’application du 956/958 (récepteur de 2 po). Suivez les mêmes
instructions pour le 957 (récepteur de 1-1⁄4 po).

Las ilustraciones muestran las aplicaciones del modelo 956/958 (receptor de 2 pulg.). Seguir
las mismas instrucciones para el modelo 957 (receptor de 1 1/4 de pulg.).

• Position bike arm assembly in upright position as illustrated.

• Positionnez le bras pour vélo en position redressée comme illustré.

• Colocar el ensamblaje del brazo de la bicicleta en posición vertical
según se muestra

• Assemble 3/8" hex bolt, M10 washers, and 3/8" locking nut as illustrated.

• Montez la vis hexagonale de 3/8 po, les rondelles M10 et l'écrou bloquant de
3/8 po comme indiqué.

• Ensamblar el perno hexagonal de 3/8 de pulg., las arandelas M10 y la tuerca
de seguridad de 3/8 de pulgadas según se muestra.

• Tighten firmly.

• Serrez fermement.

• Apretar firmemente.

• Install straps on hooks of cradles as shown.

• Installez les sangles sur les crochets du berceau comme indiqué.

• Instalar las correas en los ganchos de las cunas según se
muestra.

• Load heaviest bike first onto the inner most cradles.

• Chargez le vélo le plus lourd en premier, sur les berceaux les
plus à l’intérieur.

• Cargar la bicicleta más pesada primero en las cunas más
interiores.

• Use accessory 982 Frame Adapter for bikes without
traditional top tubes.

• Utilisez l'accessoire adaptateur de cadre 982 pour les vélos
sans tube du haut traditionnel.

• Usar el accesorio 982 Adaptador de Marco para las bicicletas
sin los tubos superiores tradicionales.

5

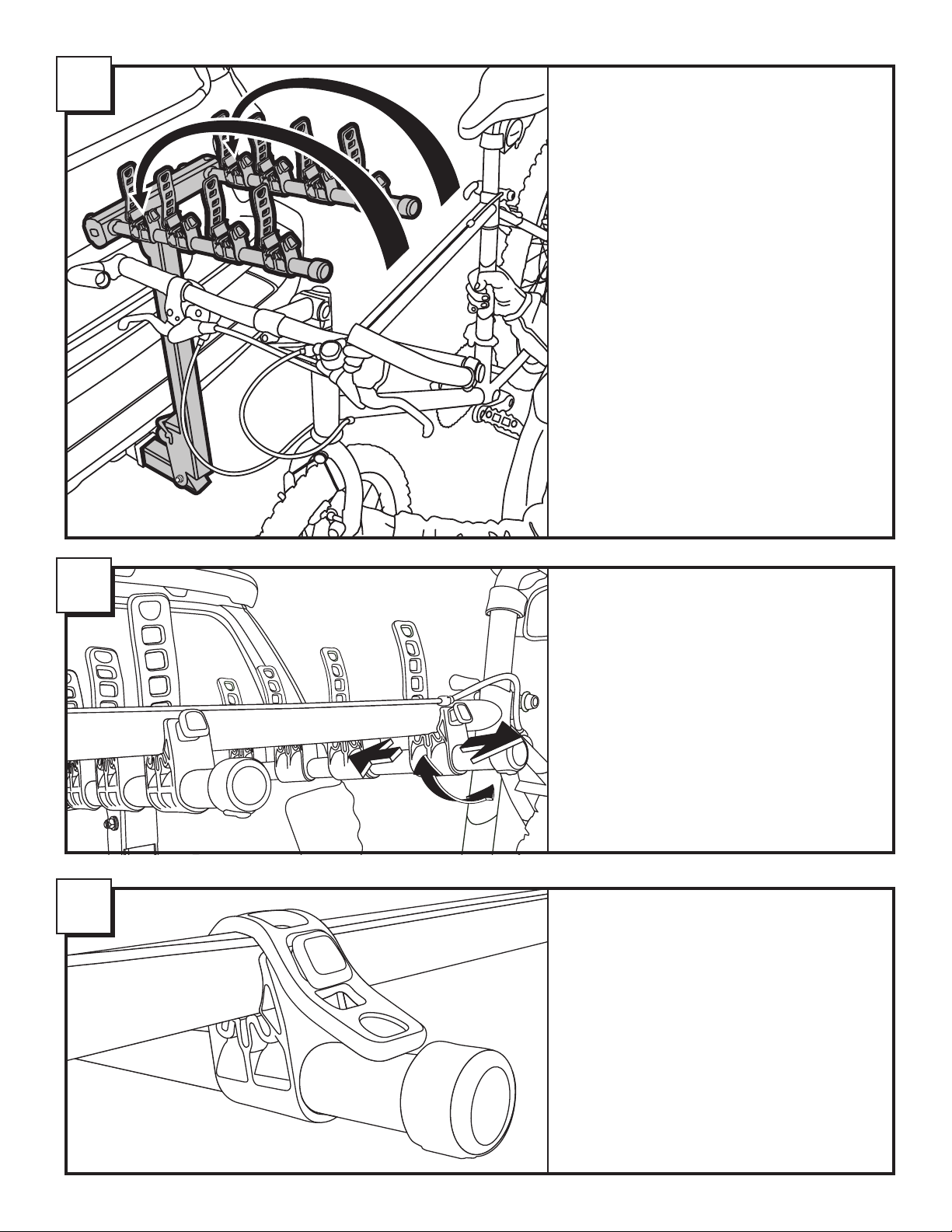

• Cradles can be either rotated or shifted on bars to
accommodate different bike geometries.

• Les berceaux peuvent être soit tournés soit changés sur les
barres pour les adapter aux différentes géométries de vélos.

• Las cunas se pueden girar o mover para acomodar bicicletas
de geometrías diferentes.

• Alternate direction of bikes when loading.

• Alternez le sens des vélos lors du chargement.

• Alternar la dirección de las bicicletas cuando se carguen.

6

• Ensure straps are tightened securely around bike frame.

• Assurez-vous que les sangles sont bien serrées autour du
cadre du vélo.

• Asegurar que las correas estén bien sujetas alrededor del
marco de la bicicleta.

7

• Gently lower carrier to the built-in stop position.

• Abaissez le porte-vélos en douceur jusqu’à la butée intégrée.

• Bajar el portabicicletas suavemente a la posición de tope
incorporada.

10

• Bikes must be removed to lower carrier! Firmly holed
the upright assembly with one hand. Release the safety
hook by pulling outward on the untethered end. Slide
pin out while supporting upright assembly.

• Les vélos doivent être retirés pour pouvoir abaisser le porte-vélos!
Tenez fermement le montant droit d’une main. Ouvrez le crochet
de sécurité en tirant l’extrémité libre vers l’extérieur. Faites sortir
la goupille tout en soutenant le montant droit.

• ¡Se deben sacar las bicicletas antes de quitar el portabicicletas!
Sujetar firmemente el ensamblaje vertical con una mano. Soltar
el gancho de seguridad tirando del extremo libre hacia fuera.
Deslizar el pasador hacia fuera a la vez que se sujeta el
ensamblaje vertical.

REAR COMPARTMENT ACCESS

ACCÈS AU COMPARTIMENT ARRIÈRE

ACCESO AL COMPARTIMIENTO TRASERO

9

• Using load strap provided, secure all bikes to main post.

• À l’aide de la sangle de charge fournie, fixez tous les vélos au
montant principal.

• Sujetar todas las bicicletas al poste principal, usando la correa
de carga que se suministra.

8

• Using Thule’s 538 cable lock, or your own cable lock,
bikes can be locked to the carrier using the built-in
Locking Eye.

• Les vélos peuvent être verrouillés au porte-vélos à l’aide de
l’œillet de verrouillage intégré et de câbles anti-vol Thule 538
ou autres.

• Se pueden fijar las bicicletas al portabicicletas usando el
modelo 538 de cable Thule, o su propio cable con cerradura,
usando el ojo de cerradura incorporado.

12

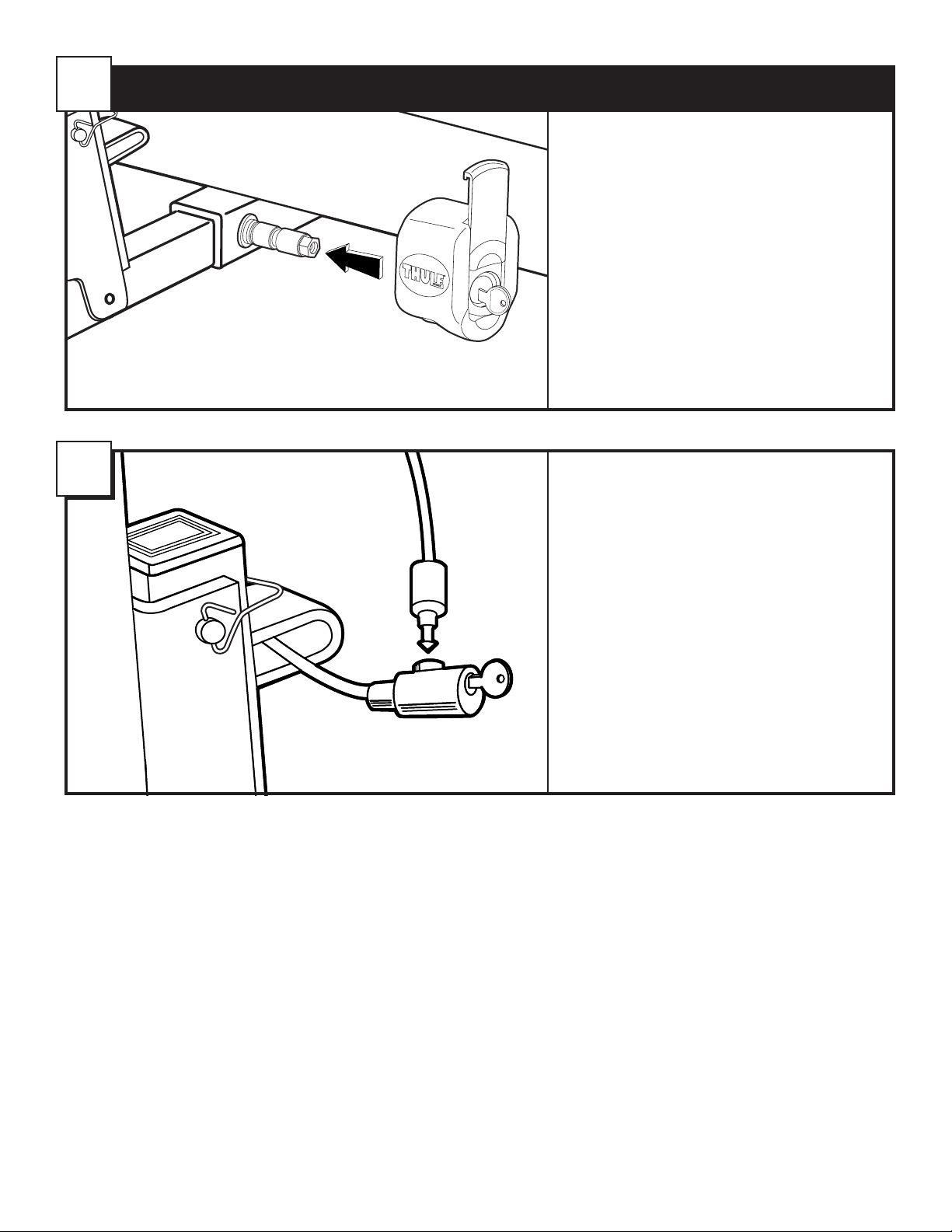

• Using Snug Tight Lock (purchased separately) carrier can
be locked to vehicle hitch.

• Le porte-vélos peut être verrouillé sur l'attelage du véhicule à
l'aide du verrou Snug Tight Lock (acheté séparément).

• Se puede cerrar el portabicicletas al enganche del vehículo
usando la cerradura Snug Tite Lock (se vende por separado).

SECURITY / SÉCURITÉ / SEGURIDAD

11

When using Thule Car Racks and accessories, the user
must understand the precautions. The points listed
below will assist you in using the rack system and will
encourage safety.

Please review the instructions and warranty carefully.
Assembly and installation are the end user’s responsib­lity and beyond Thule’s control. Therefore, Thule exclu­sively limits its warranty to the repair or replacement
of a defective Thule product for up to 5 years from
retail purchase. Damage to your vehicle, cargo, or to
any person or property is excluded.

• Make sure all knobs, bolts, screws, straps, and
locks are firmly attached, tightened and locked
before every trip. Knobs, bolts, screws, straps,
and locks must be periodically inspected for
signs of wear, corrosion, and fatigue. Check your
load at stops during the trip to insure continued
fastening security.

• Remove your Thule rack and accessories when
they are not in use and before entering
automatic car washes.

• For safety to your vehicle and rack system, obey
all posted speed limits and traffic cautions. Adapt
your speed to the conditions of the road and the
load being carried.

• Do not use Thule Car Racks and accessories for
purposes other than those for which they were
designed. Do not exceed their carrying capacity.
Failure to follow these guidelines or the product’s
instructions will void the warranty.

• Consult with your Thule dealer if you have any
questions regarding the operations and limits
of Thule products. Review all instructions and
warranty information carefully.

THULE RACK

GUIDELINES

L’utilisateur des galeries porte-bagages Thule et de leurs
accessoires doit comprendre les précautions à prendre. Les
conseils donnés ci-dessous vous aideront à utiliser le sys­tème et favoriseront la sécurité.
Veuillez lire attentivement les instructions et la garantie. Le
montage et l’installation sont la responsabilité de l’utilisa­teur et sont en dehors de celle de Thule. Thule limite donc
sa garantie uniquement à la réparation ou au remplacement
d’un produit Thule défectueux de la date d’achat jusqu’à 5
ans. Les dommages-intérêts pour des dégâts éventuels
subis par votre véhicule ou votre chargement et les dom­mages personnels ou matériels sont expressément exclus.

• Vérifiez que tous les écrous, boulons, vis, sangles et
serrures sont bien attachés, serrés et fermés à clé
avant chaque trajet. Inspectez les écrous, boulons, vis,
sangles et serrures régulièrement pour des marques
d’usure, des traces de rouille et des signes de fatigue.
Vérifiez votre chargement chaque fois que vous vous
arrêtez pendant le trajet afin de vous assurer
qu’il soit toujours bien attaché.

• Enlevez votre galerie porte-bagages Thule et ses
accessoires lorsque vous ne vous en servez pas et
avant d’entrer dans un lave-auto automatique.

• Pour la sécurité de votre véhicule et de votre galerie
porte-bagages, respectez toutes les limites de vitesse
signalées et toutes les consignes des panneaux
routiers. Roulez à une vitesse convenable pour l’état
de la route et la nature du chargement.

• N’utilisez pas les galeries porte-bagages Thule ni
leurs accessoires pour des tâches autres que celles
pour lesquelles ils ont été conçus. Ne dépassez pas
leur capacité de charge totale. La garantie sera
rendue nulle si vous ne respectez pas ces consignes
ou les instructions précises du produit.

• Consultez votre revendeur Thule si vous avez des
questions à propos du fonctionnement et des limites
des produits Thule. Lisez attentivement toutes les
instructions et les renseignements de la garantie.

DIRECTIVES POUR

SUPPORT THULE

Cuando use parrillas para autos de Thule y sus acceso­rios, debe entender las precauciones. Los puntos sub­siguientes le ayudarán a usarlos sistemas de parrillas y
fomentarán su seguridad.

Por favor revise las instrucciones de uso y la garantía
cuidadosamente. El montaje e instalación de nuestro pro­ducto son responsabilidad del usuario final y están fuera
del control de Thule. Por lo tanto, Thule limita exclusiva­mente su garantía a la reparación o reemplazo de pro­ductos defectuosos de Thule hasta 5 años a partir de la
fecha de compra. Se excluyen los daños a su vehículo,
carga, o a cualquier propiedad o persona.

• Asegúrese que todas las perillas, pernos, tornillos,

correas, y seguros estén firmemente sujetos,
apretados y enganchados antes de cada viaje.
Perillas, pernos, tornillos, correas y seguros deben
ser inspeccionados periódicamente por señales
de deterioro, corrosión y fatiga. Examine la carga
durante su viaje para asegurar un seguro y
continuo enganche.

• Quite la parrilla Thule y sus accesorios cuando no

estén siendo usados, y antes de entrar un
lava-autos automático.

• Para añadir seguridad a su vehículo y a su sistema

de parrillas, obedezca todas las señales de
velocidad y precauciones de tránsito. Ajuste su
velocidad a las condiciones de la carretera y la
carga que lleve.

• No use las parrillas de Thule y los accesorios por

propósitos por los que no fueron diseñados. No
sobrepase la capacidad de transporte del auto.
La garantía será cancelada si los puntos o
instrucciones mencionados no son seguidos.

• Si tiene preguntas en respecto al uso y las

limitaciones de los productos Thule, consulte
con su vendedor de Thule cercano. Por favor
revise todas las instrucciones e información
de la garantía cuidadosamente.

DIRECTRICES PARA LOS

PORTAEQUIPAJES THULE

501-5509-02

Made in U.S.A.

THULE INC., 42 SILVERMINE RD.

SEYMOUR, CT 06483

www.thule.com

Fabriqué aux États-Unis.

THULE INC., 42 SILVERMINE RD.

SEYMOUR, CT 06483

www.thule.com

Hecho en EE.UU.

THULE INC., 42 SILVERMINE RD.

SEYMOUR, CT 06483

www.thule.com
