Thule 91726 User Manual
PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS
A
B
C
D
E
F
flat top carrier / porte-ski / portaesquís plano
bottom mounting clip / attache de fixation infèriere / clip inferior de montaje
M6 tamperproof screw / vis M6 inaltèrable / tornillo inviolable M6
tamperproof wrench / clè inaltèrable / llave inviolable
lock cylinder / cylindres de l’antivol / cilindro de cerradura
locking key / clè de verrouillage / llave de cierre
A
B
C
D
E
F
2
4
8
1
2
2
part
pièce
parte
753-3868
753-2854
853-5269
853-5270-02
–
–
description
description
descripcion
part number
numéro de pièce
numero de parte
qty.
qté
cant.
1
• Rotate all mounting clips open.
Faites pivoter toutes les brides de
fixation en position ouverte.
Haga girar todas las abrazaderas
para abrirlas.
3
• Loosely assemble all
bolts and mounting
clips as shown.
Assemblez de manière
lâche tous les boulons et
toutes les brides de fixation
comme illustré.
Atornille todos los pernos
y abrazaderas de la
manera indicada sin
apretar.
2
• Position mount vertically
on crossbar.
L'installation se fait à la verticale
sur la barre transversale.
Ubique el montaje verticalmente
sobre el travesaño.
ATTENTION: Before you begin, please read the assembly instructions carefully. Make sure that all parts are included in the package. Assemble by step: 1, 2, 3, etc.
ATTENTION: Avant de commencer, veuillez lire attentivement la notice de montage. Assurez-vous que toutes les pièces sont comprises dans l'emballage. Effectuez le montage étape
par étape: 1, 2, 3 etc.
ATENCIÓN: Antes de empezar, por favor lea atentamente las instrucciones de montaje. Asegúrese que todas las partes se encuentran en el paquete. Realice el montaje
paso a paso: 1, 2, 3 etc.

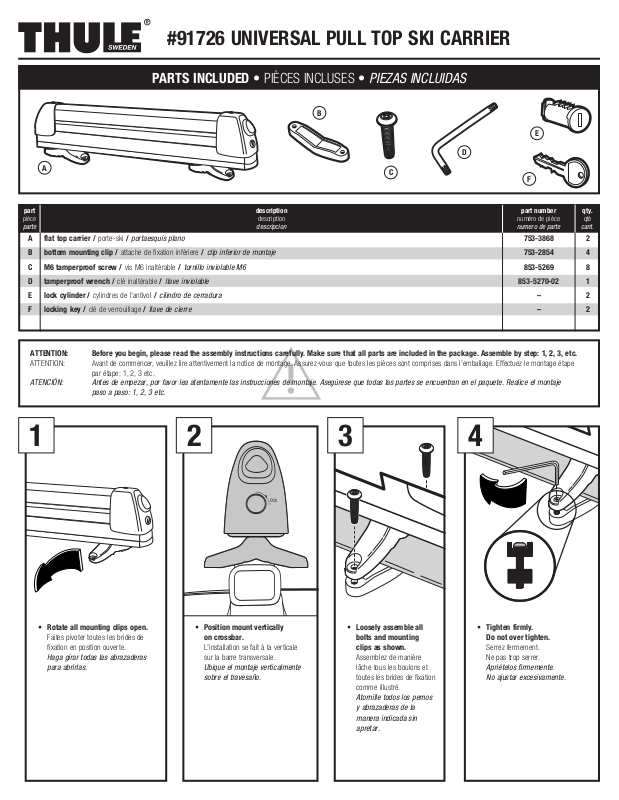

#91726 UNIVERSAL PULL TOP SKI CARRIER
4
• Tighten firmly.
Do not over tighten.
Serrez fermement.
Ne pas trop serrer.
Apriételos firmemente.
No ajustar excesivamente.
SKI CARRIER USE / UTILISATION DU PORTE-SKIS / USO DEL PORTAESQUÍS
5
A
B
C
D
• Skis should be transported with their tips
pointing backwards. Always keep the ski
carrier locked.
Les skis doivent être transportés la spatule vers
l'arrière. Verrouillez toujours le porte-skis.
Los esquís se deben transportar con la punta
hacia atrás. Mantenga siempre el portaesquís
cerrado con llave.
Short roof adapter (#477) can interfere with the
operation of this carrier.
L'adaptateur de toit court (réf. 477) peut gêner
l'utilisation de ce porte-ski.
El adaptador corto de techo (#477) puede interferir
con el funcionamiento de este portaesquís.
