Page 1
C.20100412. 503-1597
instructions
1597Kit
VOLKSWAGEN Jetta, 4-dr Sedan, 05–
480
480R
754
ISO 11154-E
Page 2
2 503-1597
Kit
7 kg
15,4 Ibs
xx kg
xx Ibs
Max.
165 Ibs
Max.
75kg
km/h
Mph
0
80 km/h
50 Mph
40 km/h
25 Mph
130 km/h
80 Mph

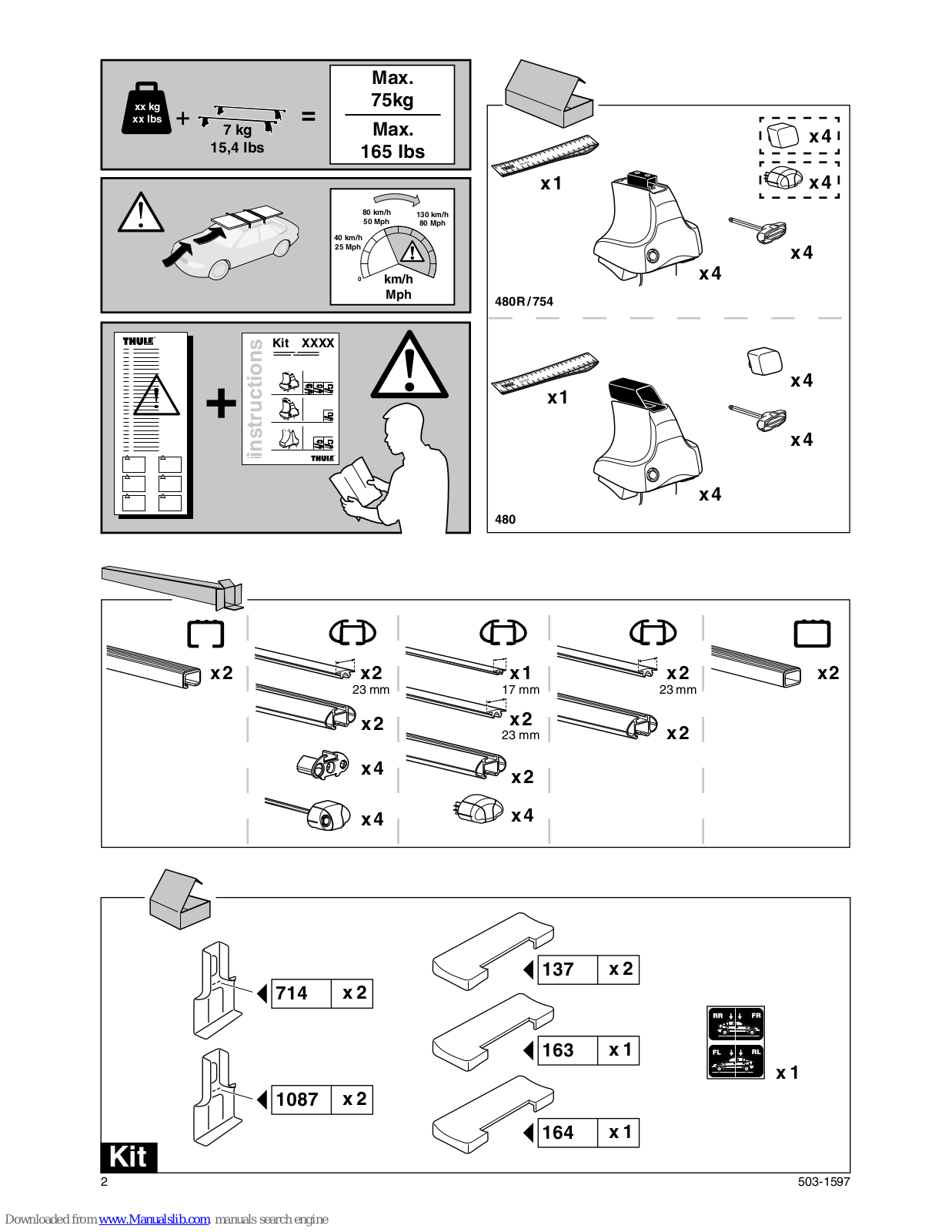

714
x 2
1087
x 2
137
x 2
163
x 1
164
x 1
x 1
instructions
Kit XXXX
x1
x4
x4
x4
x4
x1
x4
x4
x4
480
480R / 754
x2x2
x2
x4
x4
x2
23 mm
x2
x4
x2
x2
x1
17 mm
23 mm
x2
23 mm
Page 3
503-1597 3

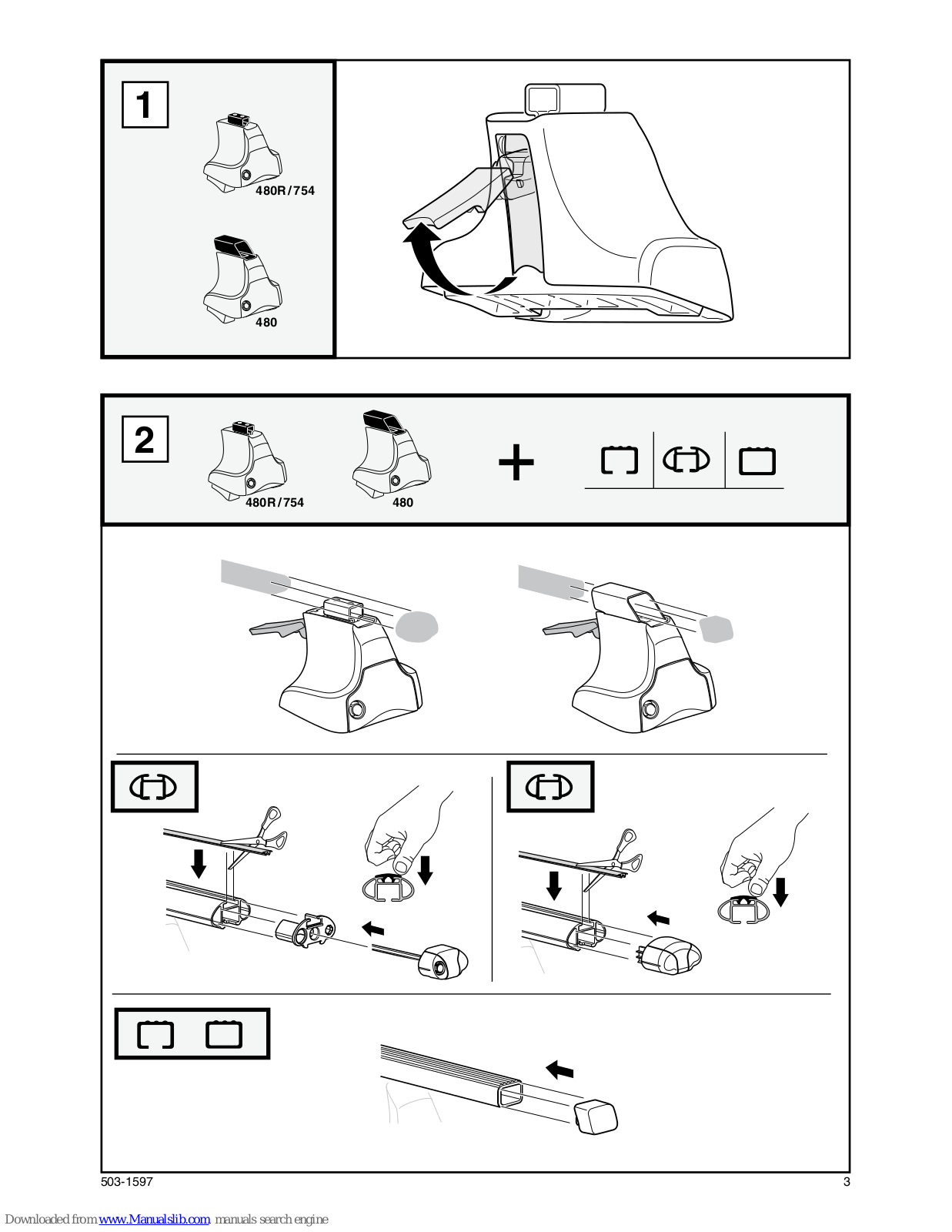

1
2
480
480R / 754
480R / 754 480
Page 4

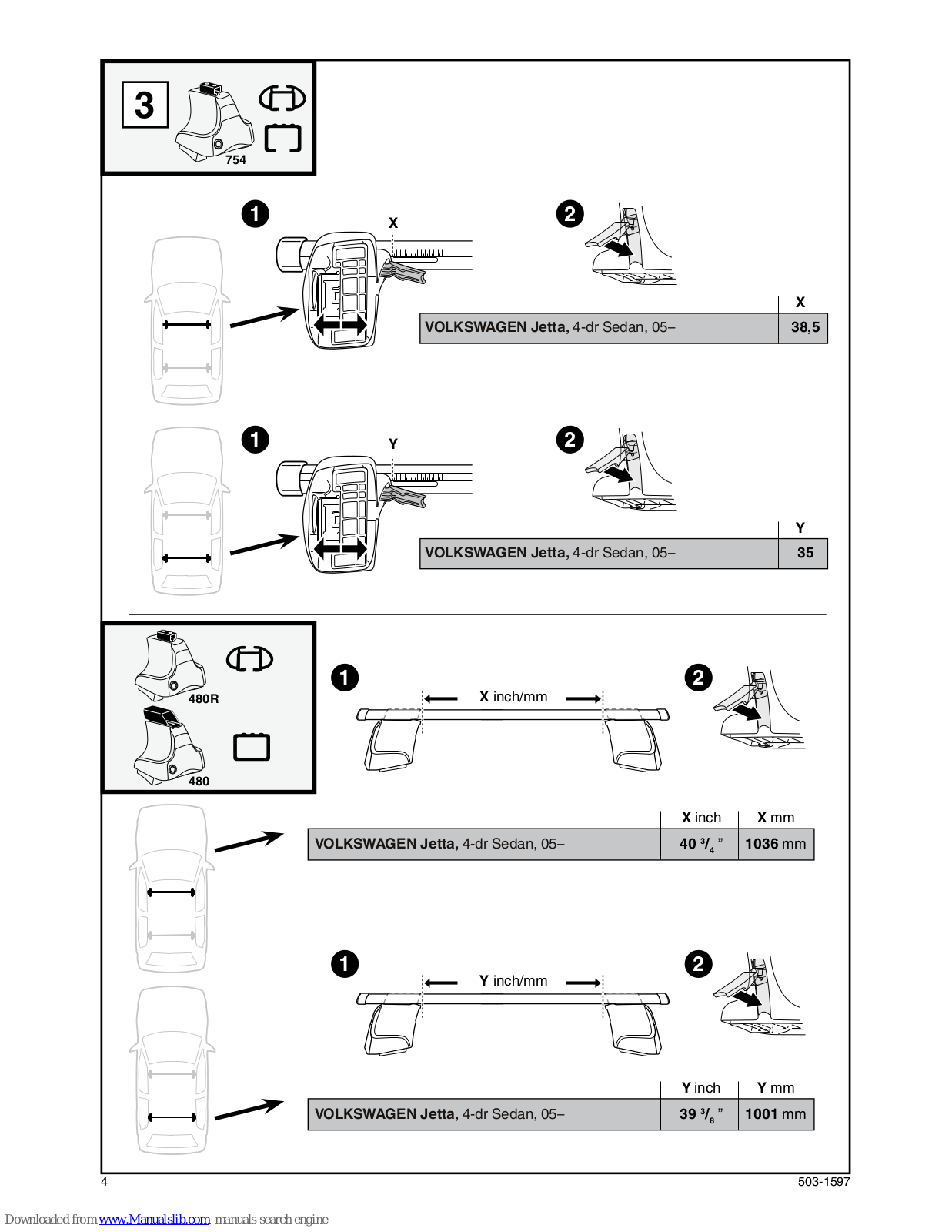

4 503-1597
X
VOLKSWAGEN Jetta, 4-dr Sedan, 05– 38,5
Y
VOLKSWAGEN Jetta, 4-dr Sedan, 05– 35
X inch X mm
VOLKSWAGEN Jetta, 4-dr Sedan, 05– 40 3/4 ” 1036 mm
Y inch Y mm
VOLKSWAGEN Jetta, 4-dr Sedan, 05– 39 3/8 ” 1001 mm
X
1
1
1
1
2
2
2
2
Y
X inch/mm
Y inch/mm
3
480R
754
480
Page 5
5503-1597
10871087
714714
163
137
164
137
VOLKSWAGEN Jetta, 4-dr Sedan, 05–
480R / 754 480

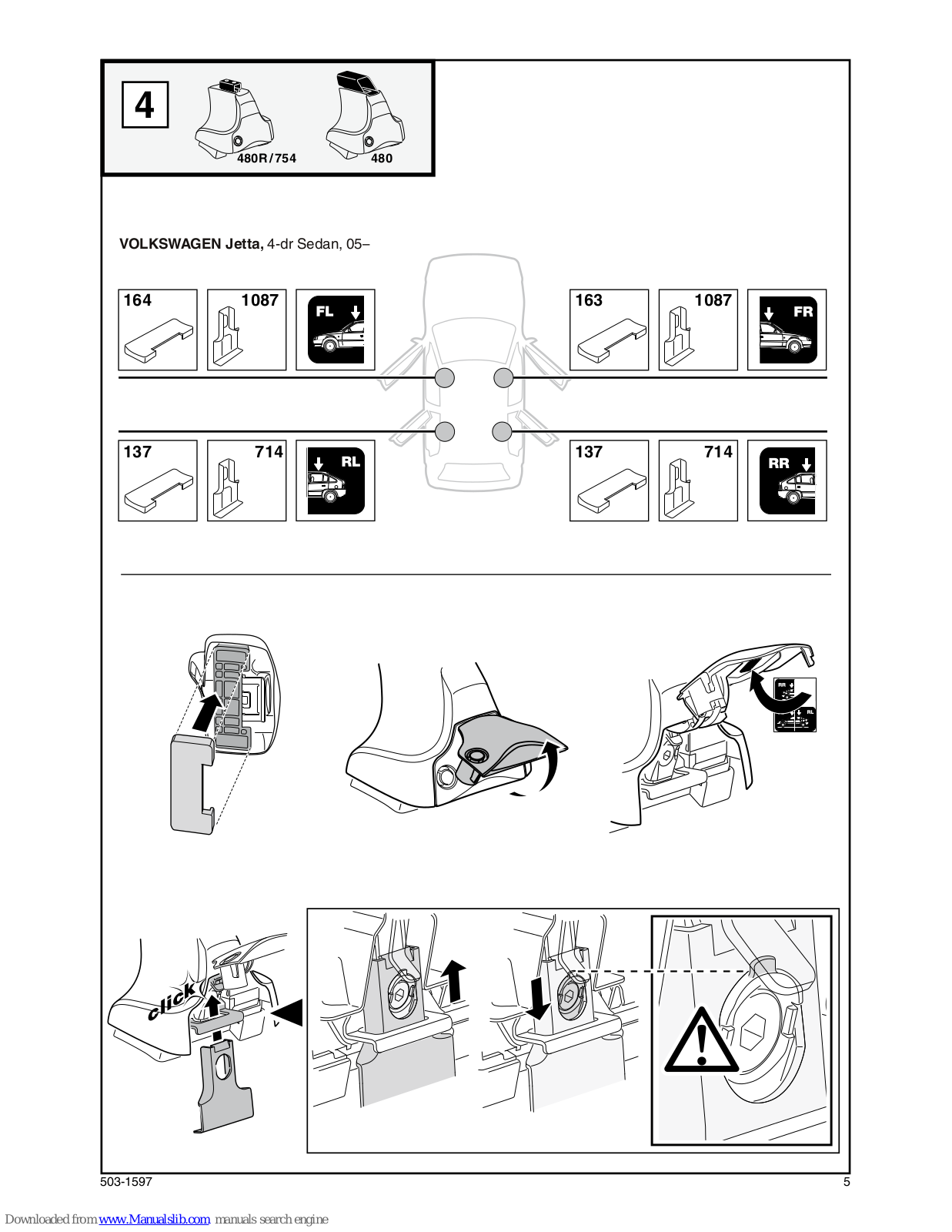

4
Page 6
6 503-1597

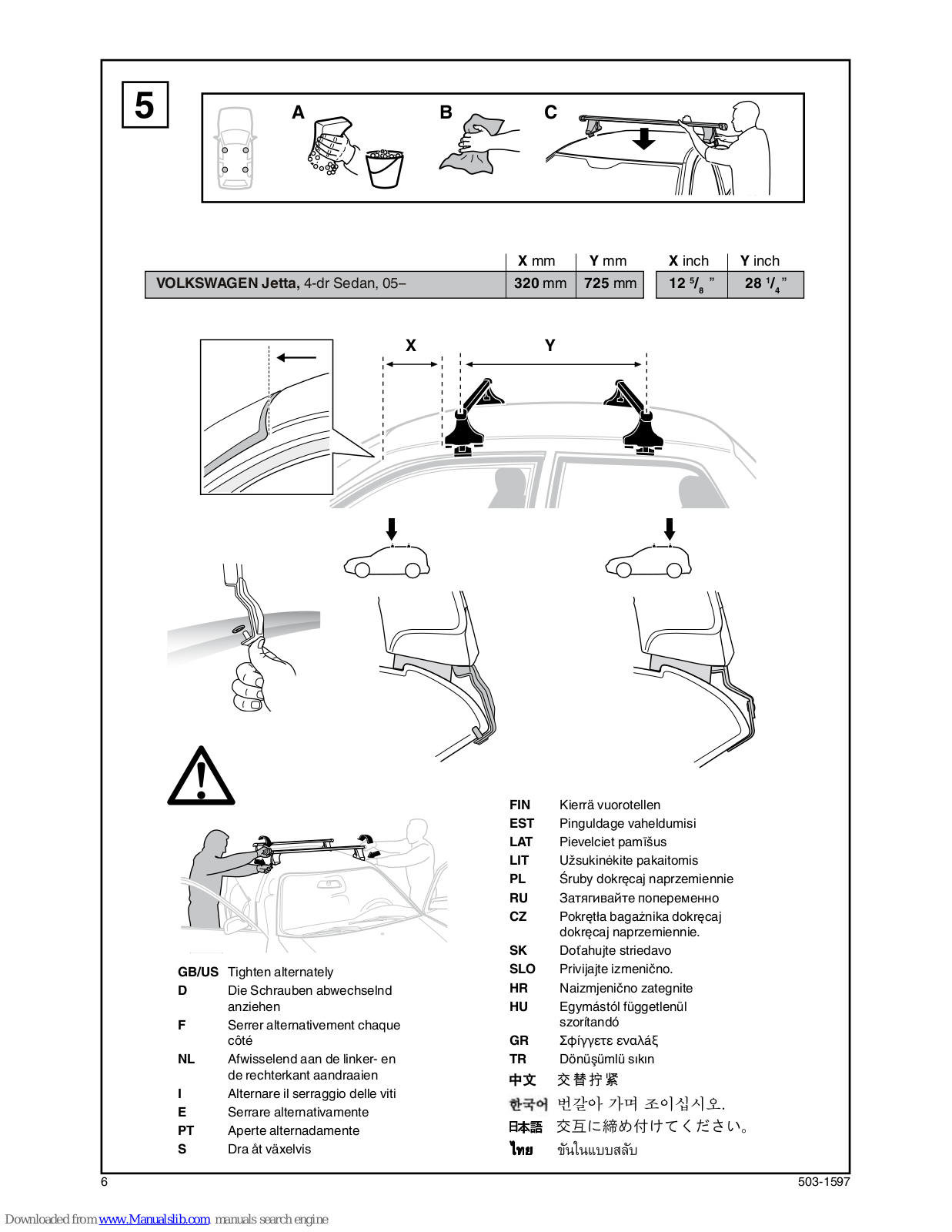

5
GB/US Tighten alternately
D Die Schrauben abwechselnd
anziehen
F Serrer alternativement chaque
côté
NL Afwisselend aan de linker- en
de rechterkant aandraaien
I Alternare il serraggio delle viti
E Serrare alternativamente
PT Aperte alternadamente
S Dra åt växelvis
FIN Kierrä vuorotellen
EST Pinguldage vaheldumisi
LAT Pievelciet pamīšus
LIT Užsukinėkite pakaitomis
PL Śruby dokręcaj naprzemiennie
RU Затягивайте попеременно
CZ Pokrętła bagażnika dokręcaj
dokręcaj naprzemiennie.
SK Doťahujte striedavo
SLO Privijajte izmenično.
HR Naizmjenično zategnite
HU Egymástól függetlenül
szorítandó
GR Σφíγγετε εναλáξ
TR Dönüşümlü sıkın
B C
YX
X mm
VOLKSWAGEN Jetta, 4-dr Sedan, 05– 320 mm 725 mm 12 5/8 ”
28 1/4 ”
Y mm
X inch Y inch
A
Page 7
7503-1597
480R / 754 480

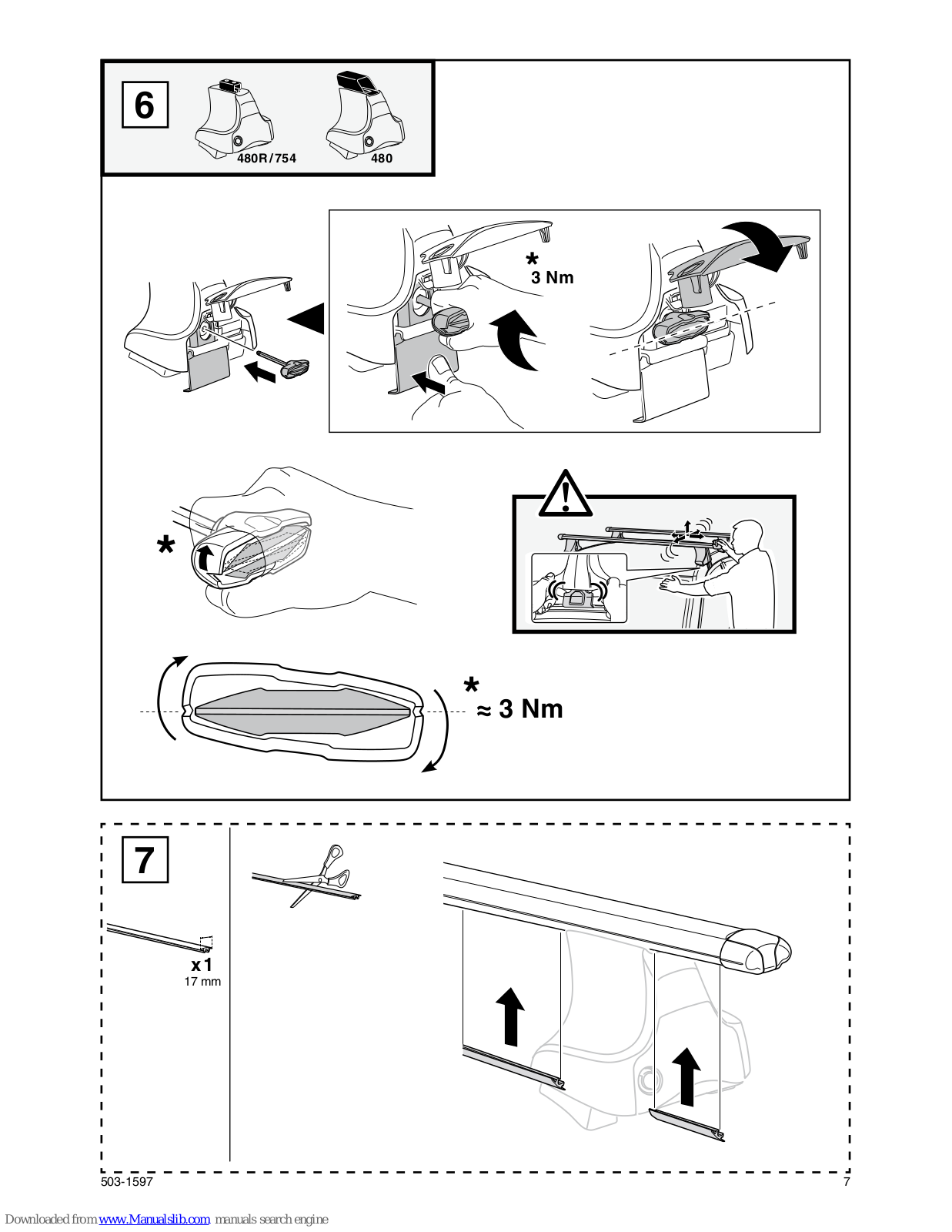

6
≈ 3 Nm
*
*
*
3 Nm
7
x1
17 mm
Page 8
503-1597

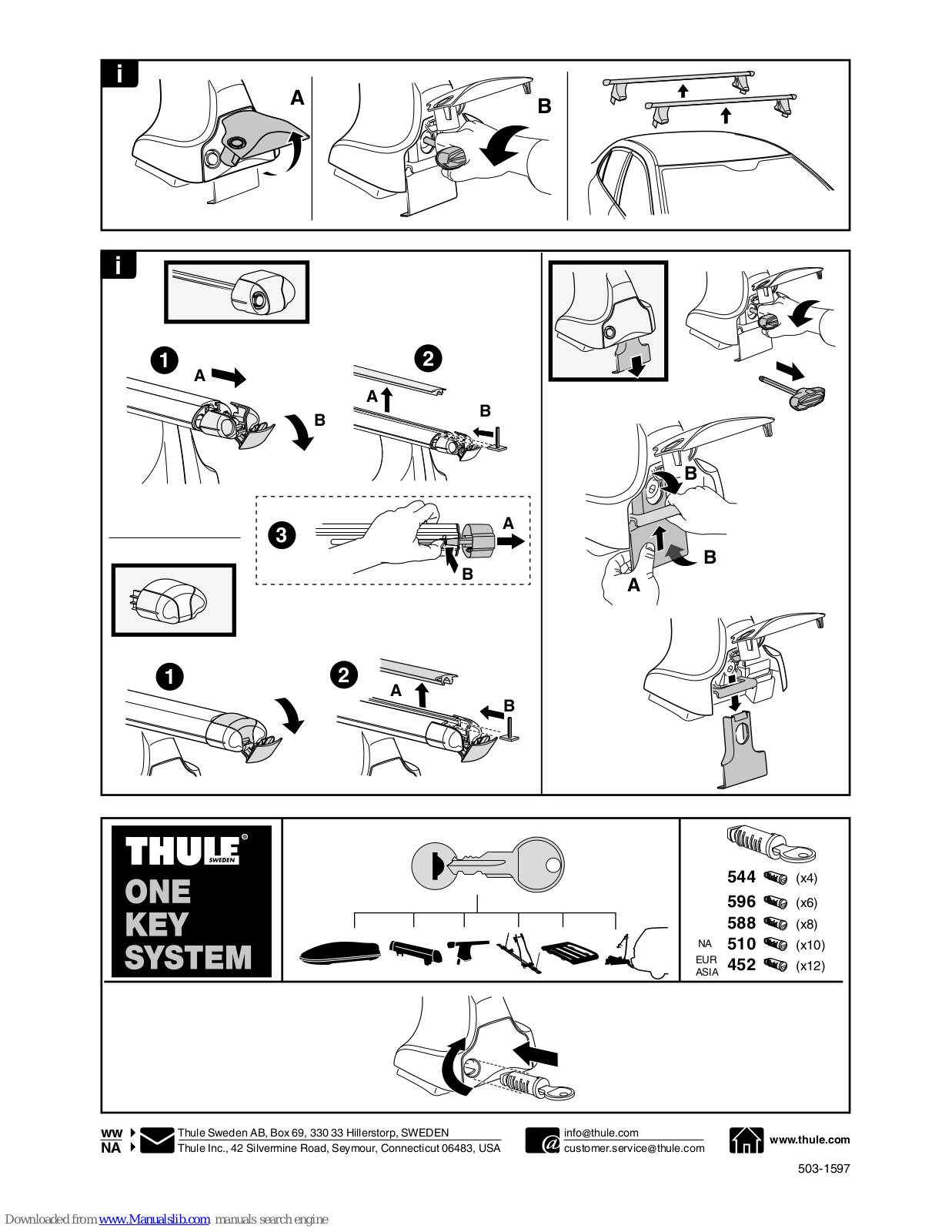

544 (x4)
596 (x6)
588 (x8)
452 (x12)
510 (x10)
NA
EUR
ASIA
ww
NA
Thule Sweden AB, Box 69, 330 33 Hillerstorp, SWEDEN
Thule Inc., 42 Silvermine Road, Seymour, Connecticut 06483, USA
www.thule.com
info@thule.com
customer.service@thule.com
i
i
B
A
B
B
A
A
B
A
B
1
2
A
B
1
2
3
A
B
