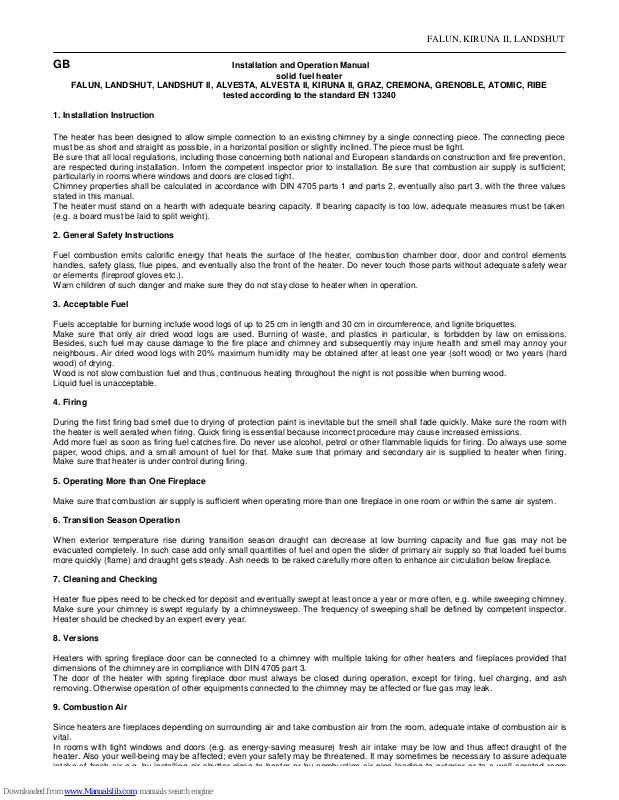

THORMA FALUN, LANDSHUT, LANDSHUT II, ALVESTA, ALVESTA II Installation And Operation Manual

FALUN, KIRUNA II, LANDSHUT

GB

Installation and Operation Manual

solid fuel heater

FALUN, LANDSHUT, LANDSHUT II, ALVESTA, ALVESTA II, KIRUNA II, GRAZ, CREMONA, GRENOBLE, ATOMIC, RIBE

tested according to the standard EN 13240

1. Installation Instruction

The heater has been designed to allow simple connection to an existing chimney by a single connecting piece. The connecting piece
must be as short and straight as possible, in a horizontal position or slightly inclined. The piece must be tight.
Be sure that all local regulations, including those concerning both national and European standards on construction and fire prevention,
are respected during installation. Inform the competent inspector prior to installation. Be sure that combustion air supply is sufficient;
particularly in rooms where windows and doors are closed tight.
Chimney properties shall be calculated in accordance with DIN 4705 parts 1 and parts 2, eventually also part 3, with the three values
stated in this manual.
The heater must stand on a hearth with adequate bearing capacity. If bearing capacity is too low, adequate measures must be taken
(e.g. a board must be laid to split weight).

2. General Safety Instructions

Fuel combustion emits calorific energy that heats the surface of the heater, combustion chamber door, door and control elements
handles, safety glass, flue pipes, and eventually also the front of the heater. Do never touch those parts without adequate safety wear
or elements (fireproof gloves etc.).
Warn children of such danger and make sure they do not stay close to heater when in operation.

3. Acceptable Fuel

Fuels acceptable for burning include wood logs of up to 25 cm in length and 30 cm in circumference, and lignite briquettes.
Make sure that only air dried wood logs are used. Burning of waste, and plastics in particular, is forbidden by law on emissions.
Besides, such fuel may cause damage to the fire place and chimney and subsequently may injure health and smell may annoy your
neighbours. Air dried wood logs with 20% maximum humidity may be obtained after at least one year (soft wood) or two years (hard
wood) of drying.
Wood is not slow combustion fuel and thus, continuous heating throughout the night is not possible when burning wood.
Liquid fuel is unacceptable.

4. Firing

During the first firing bad smell due to drying of protection paint is inevitable but the smell shall fade quickly. Make sure the room with
the heater is well aerated when firing. Quick firing is essential because incorrect procedure may cause increased emissions.
Add more fuel as soon as firing fuel catches fire. Do never use alcohol, petrol or other flammable liquids for firing. Do always use some
paper, wood chips, and a small amount of fuel for that. Make sure that primary and secondary air is supplied to heater when firing.
Make sure that heater is under control during firing.

5. Operating More than One Fireplace

Make sure that combustion air supply is sufficient when operating more than one fireplace in one room or within the same air system.

6. Transition Season Operation

When exterior temperature rise during transition season draught can decrease at low burning capacity and flue gas may not be
evacuated completely. In such case add only small quantities of fuel and open the slider of primary air supply so that loaded fuel burns
more quickly (flame) and draught gets steady. Ash needs to be raked carefully more often to enhance air circulation below fireplace.

7. Cleaning and Checking

Heater flue pipes need to be checked for deposit and eventually swept at least once a year or more often, e.g. while sweeping chimney.
Make sure your chimney is swept regularly by a chimneysweep. The frequency of sweeping shall be defined by competent inspector.
Heater should be checked by an expert every year.

8. Versions

Heaters with spring fireplace door can be connected to a chimney with multiple taking for other heaters and fireplaces provided that
dimensions of the chimney are in compliance with DIN 4705 part 3.
The door of the heater with spring fireplace door must always be closed during operation, except for firing, fuel charging, and ash
removing. Otherwise operation of other equipments connected to the chimney may be affected or flue gas may leak.

9. Combustion Air

Since heaters are fireplaces depending on surrounding air and take combustion air from the room, adequate intake of combustion air is
vital.
In rooms with tight windows and doors (e.g. as energy-saving measure) fresh air intake may be low and thus affect draught of the
heater. Also your well-being may be affected; even your safety may be threatened. It may sometimes be necessary to assure adequate

FALUN, KIRUNA II, LANDSHUT

(except boiler room). In particular it is vital that combustion air pipes are open during operation of fireplace. Steam flues located in the
same room with fireplace may affect heater’s operation (smoke may leak to inhabited room despite closed fireplace door) and therefore
must never be operated parallelly with the heater.

10. Fire Protection

Distance from flammable structures and furniture
To assure adequate heat protection, a minimum distance of 15 cm in the back and 20 cm on the sides is required between the heater
and flammable structures and furniture.

Fire protection within radiation perimeter
Make sure that no flammable structures or furniture are within radiation perimeter of glass door, which is 80 cm. The distance may be
reduced to 40 cm if safety shade is installed between fireplace and flammable structures leaving enough space on both sides.

Fire protection outside radiation perimeter
Minimum distances from flammable structures and furniture are stated on heater’s label and must be observed.

Heater
For solid fuel heaters floor in front of fireplace’s door made of flammable materials must be protected by a non-flammable hearth. Its
minimum dimensions are 50 cm in the front and 30 cm on the sides of fireplace door.

11. Spare Parts

Only spare parts approved or provided by the manufacturer may be used. For inquiries, please, contact a specialized vendor.

No modifications to heater are allowed!

12. Warning in case of fire in chimney

Deposit in chimney may catch fire if unsuitable or humid fuel is used. In such case close all heater air holes immediately and call the fire
brigade. After fire is extinguished chimney should be inspected by an expert for cracks or untight places.

13. Nominal heating capacity, combustion air adjustment, and fuel burning time

Nominal heating capacity of heater is 8,0 kW and it is obtained at minimum supply pressure of 10 Pa.

Fuel

Wood logs

(25 cm length, 30 cm circumference)

Lignite briquettes

Maximum dose 2,2 kg/hour 1,7 kg/hour

Slider pull out 10 mm fully open

Burning time 1.0 hour 1.0 hour

When burning wood, set the slider (pull out to 10 mm

) so that the primary combustion air intake is completely closed and the secondary

combustion air intake is fully open.
When burning lignite briquettes set the slider (pull out completely) so that both primary and secondary air intakes are fully open.
The combustion air slider is below the firing door.

Quantity and adjustment of combustion air for moderate operation:

Fuel Lignite briquettes

Maximum dose approx. 1,7 kg/hour

Slider open at 5 mm

Burning time approx. 2 hours

14. Space Heating Capacity

For rooms with insulation non-conform with calorific insulation regulations space heating capacity should be determined pursuant to
DIN 18 893 for nominal heating capacity of 8 kW:
in favourable heating conditions - 190 m

3

in poor heating conditions - 145 m3
in unfavourable heating conditions - 98 m

3

For occasional heating – interrupted for more than 8 hours – space heating capacity is reduced by 25%.

FALUN, KIRUNA II, LANDSHUT

15. Technical Data

Capacity: 8 kW
Weight: FALUN=95kg, FALUN ceramic=125kg, LANDSHUT=120kg, LANDSHUT II=128 kg, ALVESTA soapstone=137kg,
ALVESTA II soapstone=118kg, ALVESTA II=93kg, KIRUNA II=83 kg, GRAZ=150kg, CREMONA=99kg,
CREMONA box=113kg, GRENOBLE=125kg, ATOMIC=97kg, RIBE=85kg
Upper flue gas outlet: 150 mm

Data for chimney properties calculation (at nominal heating capacity):

Fuel Wood logs Lignite briquettes

Flue gas flow [gs-1] 6,1 10,0

Average temperature of flue after draught shaft [°C] 312 377

Min. draught at nominal heating capacity [Pa] 10 10

Guarantee

Shall any failure, malfunction, or surface defect occur on your heater within the guarantee period do never repair it by yourself. After­sale service can be done only by the manufacturer or distributor.
We guarantee the quality, function, and construction of the cooker for 2 years from the day of purchase: defects definitely occurred as a
consequence of manufacturing defect will be remedied within short time at our cost under the condition that the heater

- has been operated in conformity with operating instruction,

- has been connected to the chimney in conformity with applicable standards,

- has not been damaged mechanically by force,

- has not been subject to modifications, repairs and incompetent handling.

When making a complaint give your exact address and circumstances when the dysfunction occurred. We will deal with the
complaint if you deliver the warranty certificate with the date of purchase and the sales point stamp along with the complaint.
Ask for legible warranty certificate at purchase. Our company will decide on method and place of reparation to be carried out.

Upon purchase, check for integrity of the firing door glass. This is under guarantee for 15 days after the purchase.

It is unacceptable to operate the appliance at extreme conditions, which means:

- fuel quantity exceeds the recommended quantity,

- air supply exceeds the recommended quantity,

- unacceptable fuel types are used.

Heat overcharge shows in the following ways:

- fireplace ceiling deflection,

- firing door damage

- grille has burnt over,

- refractory-bricks have cracked,

- change of colour tone of the heater surface

The complaint will not be accepted by the manufacturer if the appliance has not been operated correctly.
Exchange of the product or making the purchase contract void is subject to applicable dispositions of the Civil Code and the
Complaints Order.

SUPPLEMENTARY CLAUSE

The manufacturer recommends disposing the different parts of the packaging as follows:

- take the steel stripe and the cardboard to a collecting point,

- wooden parts can be burnt.
Once the service life of the product has expired the manufacturer recommends disposing it at a collection point, and the refractory
blocks and ceramic parts at a waste deposit.

FALUN, KIRUNA II, LANDSHUT

DE

Aufstell- und Bedienungsanleitung für den Kaminöfen

FALUN, LANDSHUT, LANDSHUT II, ALVESTA, ALVESTA II, KIRUNA II, GRAZ, CREMONA, GRENOBLE, ATOMIC, RIBE

geprüft nach DIN EN 13240

1. Aufstellhinweise

Der Kaminofen ist anschlussfertig montiert und muss mit einem Verbindungsstück an
den bestehenden Hausschornstein angeschlossen werden. Das Verbindungsstück soll möglichst kurz, geradlinig, waagerecht oder
leicht steigend angeordnet sein. Verbindungen sind abzudichten.
Nationale und Europäische Normen, örtliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten.
Informieren Sie daher vorher Ihren Bezirks-Schornsteinfegermeister. Es ist sicherzustellen, dass die für die Verbrennung benötigte
Luftmenge ausreichend ist. Hierauf ist besonders bei dichtschließenden Fenstern und Türen (Dichtlippe) zu achten.
Die Schornsteinberechnung erfolgt nach DIN EN 13384 – 1 bzw. 13384 – 2 mit dem dieser Anleitung zugefügten Wertetripel.
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofens standhält. Bei
unzureichender Tragfähigkeit müssen geeignete Maßnahmen (z. B. Platte zur Lastverteilung) getroffen werden, um diese zu
erreichen.

2. Allgemeine Sicherheitshinweise

Durch den Abbrand von Brennmaterial wird Wärmeenergie frei, die zu einer starken Erhitzung der Oberflächen, der Feuerraumtüren,
der Tür- und Bediengriffe, der Sichtfensterscheibe, der Rauchrohe und ggf. der Frontwand des Ofens führt. Die Berührung dieser Teile
ohne entsprechende Schutzbekleidung oder Hilfsmittel (hitzebeständige Handschuhe oder andere Betätigungsmittel) ist zu unterlassen.
Machen Sie Kinder auf diese Gefahren aufmerksam und halten Sie sie während des Heizbetriebes von der Feuerstätte fern.

3. Zulässige Brennstoffe

Zulässige Brennstoffe sind Scheitholz mit einer Länge von 25 cm und einem Umfang von 30 cm sowie Braunkohlenbriketts der Länge 7“.
Es darf nur lufttrockenes Scheitholz verwendet werden. Die Verfeuerung von Abfällen und insbesondere Kundstoff ist laut
Bundesimmisionschutzgesetz verboten. Darüber hinaus schadet dies der Feuerstätte und dem Schornstein und kann zu
Gesundheitschäden und aufgrund der Geruchsbelästigung zu Nachbarschaftsbeschwerden führen. Lufttrockenes Scheitholz mit
maximal 20% Wasser wird durch eine mindestens einjährige (Weichholz) bzw. zweijährige Trockenzeit (Hartholz) erreicht.
Holz ist kein Dauerbrand-Brennstoff, so dass ein Durchheizen der Feuerstätte mit Holz über Nacht nicht möglich ist.

4. Anheizen

Es ist unvermeidlich, dass beim ersten Anheizen durch Austrocknen von Schutzfarbe eine Geruchsbelästigung entsteht, die nach
kurzer Betriebsdauer beendet ist. Während des Anheizens sollte der Aufstellraum gut belüftet werden. Ein schnelles Durchlaufen der
Anheizphase ist wichtig, da bei Bedienungsfehlern höhere Emissionswerte auftreten können. Sobald das Anzündmaterial gut
angebrannt ist, wird weiterer Brennstoff aufgelegt. Verwenden Sie zum
Anzünden nie Spiritus, Benzin oder andere brennbare Flüssigkeiten. Das Anfeuern sollte immer mit etwas Papier, Kleinholz und in
kleinerer Menge Brennstoff erfolgen. In der Anheizphase führen sie dem Ofen sowohl Primär- als auch Sekundärluft zu. Anschließend
wird die Primärluft geschlossen und der Abbrand über die obere Sekundärluft gesteuert. Lassen Sie den Ofen während dieser
Anbrennphase nicht unbeaufsichtigt.

5. Betrieb mehrerer Feuerstätten

Beim Betrieb mehrer Feuerstätten in einem Aufstellraum oder in einem Luftverbund ist für ausreichend Verbrennungsluftzufuhr zu sorgen.

6. Heizen in der Übergangszeit

In der Übergangszeit, d. h. bei höheren Außentemperaturen, kann es bei plötzlichem Temperaturanstieg zu Störungen des
Schornsteinzuges kommen, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit geringeren
Brennstoffmengen zu befüllen und bei größerer Stellung des Primärluftschiebers/-reglers so zu betreiben, dass der vorhandene
Brennstoff schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird. Zur Vermeidung von
Widerständen im Glutbett sollte die Asche öfter vorsichtig abgeschürt werden.

7. Reinigung und Überprüfung

Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z. B. nach der Reinigung des Schornsteines – nach
Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäßig durch den Schornsteinfeger gereinigt
werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch
einen Fachmann überprüft werden.

8. Bauarten

Bei Kaminöfen mit selbstschließenden Feuerraumtüren ist ein Anschluss an einen bereits mit anderen Öfen und Herden belegten
Schornstein möglich, sofern die Schornsteinbemessung gem. DIN EN 13384 - 2, dem nicht widerspricht.

Kaminöfen mit selbstschließenden Feuerraumtüren müssen – außer beim Anzünden, beim Nachfüllen von Brennstoff und der
Entaschung – unbedingt mit geschlossenem Feuerraum betrieben werden , da es sonst zur Gefährdung anderer, ebenfalls an den

FALUN, KIRUNA II, LANDSHUT

Kaminöfen ohne selbstschließende Sichtfenstertüren müssen an einen eigenen Schornstein angeschlossen werden. Der Betrieb mit
offenem Feuerraum ist nur unter Aufsicht statthaft. Für die Schornsteinberechnung ist DIN EN 13384 - 1 anzuwenden.
Der Kaminofen ist eine Zeitbrand-Feuerstätte.

9. Verbrennungsluft

Da Kaminöfen raumluftabhängige Feuerstätten sind, ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss der Betreiber für
ausreichende Verbrennungsluft sorgen.
Bei abgedichteten Fenstern und Türen (z. B. in Verbindung mit Energiesparmaßnahmen) kann es sein, dass die Frischluftzufuhr nichr
mehr gewährleistet ist, wodurch das Zugverhalten des Kaminofens beeinträchtigt werden kann. Dies kann Ihr Wohlbefinden und unter
Umständen Ihre Sicherheit beeinträchtigen. Ggf. muss für eine zusätzliche Frischluftzufuhr, z. B. durch den Einbaueiner Luftklappe in
der Nähe des Kaminofens oder Verlegung einer Verbrennungsluftleitung nach außen oder in einen gut belüfteten Raum
(ausgenommen Heizungskeller), gesorgt werden.
Insbesondere muss sichergestellt bleiben, dass notwendige Verbrennungsluftleitungen während des Betriebes der Feuerstätte offen
sind. Dunstabzugshauben, die zusammen mit Feuerstätte im selben Raum oder Raumluftverbund installiert sind, können die Funktion
des Ofens negativ beeinträchtigen (bis hin zum Rauchaustritt in den Wohnraum, trotz geschlossener Feuerraumtür) und dürfen somit
keinesfalls gleichzeitig mit dem Ofen betrieben werden.

10. Brandschutz

Abstand zu brennbaren Bauteilen und Möbeln
Zu brennbaren Bauteilen und Möbeln ist ein Mindestabstand von 15 cm nach hinten und von 20 cm seitlich einzuhalten, um
ausreichend Wärmeschutz zu gewähren.

Brandschutz im Strahlungsbereich
Im Strahlungsbereich des Sichtfensters dürfen im abstand von 80 cm keine brennbaren Bauteile und Möbel aufgestellt werden. Dieser
Abstand kann auf 40 cm verringert werden, wenn zwischen Feuerstätte und brennbaren Bauteilen ein beidseitig belüftetes
Strahlschutzblech aufgestellt wird.

Brandschutz außerhalb des Strahlungsbereichs
Die Mindestabstände zu brennbaren Bauteilen und Möbeln sind auf dem Geräteschild angegeben und dürfen nicht unterschritten
werden

Fußböden
Vor den Feuerungsöffnungen von Feuerstätten für feste Brennstoffe sind Fußböden aus brennbaren Baustoffen durch einen Belag aus
nichtbrennbaren Baustoffen zu schützen. Der Belag muss sich nach vorn auf mindestens 50 cm und seitlich auf mindestens 30 cm über
die Feuerungsöffnung hinaus erstrecken.

11. Ersatzteile

Es dürfen nur Ersatzteile verwendet wenden, die vom Hersteller ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie
sich bei Bedarf an Ihren Fachhändler.

Die Feuerstätte darf nicht verändert werden!

12. Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand
kommen. Verschließen Sie sofort alle Luftöffnungen am Ofen und informieren Sie die Feuerwehr. Nach dem Ausbrennen des
Schornsteines diesen vom Fachmann auff Risse bzw. Undichtigkeiten überprüfen lassen.

13. Nennwärmeleistung, Verbrennungslufteinstellungen und Abbrandzeiten

Die Nennwärmeleistung des Ofens beträgt 8,0 kW. Sie wird bei einem Mindestförderdruck von 10 Pa erreicht.

Brennstoff

Scheitholz
(Länge 25 cm, Umfäng 30 cm)

Braunkohlenbriketts

max. Aufgabemenge

2,2 kg 1,7 kg

Luftschieber

10 mm auf auf

Abbrandszeit

ca 1.0 St ca. 1.0 St

Bei Betreiben mit Holz soll der Regler (10mm in Richtung zu sich aussziehen) so eingestellt werden, dass die Primärluftzufuhr ganz
geschlossen, und die Sekundärluftzufuhr voll geöffnet ist.
Bei Betreiben mit Braunkohlbriketten soll der Regler (ganz ausziehen in Richtung zu sich) so eingestellt werden, dass die Zufuhr
sowohl für Primär- als auch für Sekundärluft ganz geöffnet ist.
Der Luftregler befindet sich unter Heiztür.

FALUN, KIRUNA II, LANDSHUT

Für den Schwachlastantrieb gelten folgende Brennstoffaufgaben und Verbrennungslufteinstellungen:

Brennstoff

Braunkohlenbriketts

max. Aufgabemenge

1,7 kg

Luftschieber

5 mm auf

Abbrandszeit

2,0 St

14. Raumheizvermögen

Das Raumheizvermögen ist entsprechend DIN 18 893 für Räume, deren Wärme­dämmung nicht den Anforderungen der Wärmeschutzverordnung entspricht, für eine Nennwärmeleistung von 8,0 kW

bei günstigen Heizbedingungen - 190 m

3

bei weniger günstiger Heizbedingungen - 145 m

3

bei ungünstigen Heizbedingungen - 98 m

3

Für Zeitheizung – Unterbrechung von mehr als 8 h – ist das Raumheizvermögen um 25% weniger.

15. Technische Daten

Leistung: 8 kW
Gewicht: FALUN=95kg, FALUN Keramik=125kg, LANDSHUT=120kg, LANDSHUT II=128 kg,ALVESTA Speckstein=137kg,
ALVESTA II Speckstein=118kg, ALVESTA II=93kg, KIRUNA II=83 kg, GRAZ=150kg, CREMONA=99kg,

CREMONA Schublade=113kg, GRENOBLE=125kg,ATOMIC=97kg,RIBE=85kg

Abgasstutzdurchmesser oben: 150 mm

16. Schornsteinanschluß

Kaminöfen der Bauart 1 sind für den Anschluß an mehrfach belegte Schornsteine geeignet, d.h. an dem Schornstein, an dem der
Kaminofen angeschlossen ist, dürfen mehrere Feuerstätten angeschlossen sein.
Daten zur Berechnung des Schornsteins (bei Nennwärmeleistung):

Brenstoff Braunkohlenbriketts 7" Scheitholz
Abgasmassenstrom [g/s] 10,0 6,1
Abgastemperatur gemessen im Abgasstutzen [°C]

312 377
Förderdruck bei Nennwärmeleistung [mbar]/[Pa] 0,10/10 0,10/10
Förderdruck bei 0,8x Nennwärmeleistung [mbar]/[Pa] 0,8/8 0,8/8

17. Garantie

Die Garantie für den Kaminofen beträgt 2 Jahre ab Kaufdatum. Davon ausgeschlossen sind alle Teile, die der direkten Feuerung
ausgesetzt sind. Haarrisse bei Schamottesteinen beeinträchtigen nicht die Funktion des Ofens und sind kein Reklamationsgrund.
Als Beleg für das Kaufdatum dient das Datum Ihrer Rechnung und die Händlerquittung. Die Anerkennung eines Mangels oder
Schadens kann jedoch nur dann erfolgen, wenn bei der Aufstellung und dem Betrieb des Ofens die vorliegende Aufstellungs- und
Bedienungsanleitung genauestens beachtet und befolgt wurde.
Von der Garantie sind daher Schäden ausgeschlossen, die infolge unsachgemäßer Bedienung des Ofens, mangelhaften Anschluß
oder aufgrund der Einwirkung physischer Gewalt entstanden sind.
Der Hersteller übernimmt keine Garantie für Schäden und Mängel an Geräten oder deren Teile die verursacht sind durch: äußere,
chemische oder physikalische Einwirkung bei Transport, Lagerung, Aufstellung und Benutzung des Gerätes (z.B. Abschrecken mit
Wasser, überkochende Speisen, Kondenswasser, Überhitzung). falsche Größenwahl des Ofens; Nichtbeachtung der jeweiligen
geltenden baurechtlichen Vorschriften; Fehler beim Aufstellen und Anschluß des Gerätes; ungenügender oder zu starker
Schornsteinzug; unsachgemäß ausgeführte Instandsetzungsarbeiten oder sonstige, insbesondere nachträgliche Veränderungen an
der Feuerstätte oder Abgasleitungen (Ofenrohr und Schornstein); Verwendung ungeeigneter Brennstoffe; falsche Bedienung;
Überlastung des Gerätes; Verschleiß der den Flammen unmittelbar ausgesetzten Teilen (Eisen und Schamott); unsachgemäße
Behandlung (z.B. durch zu grobes Einlegen des Brennmaterials beschädigte Schamottsteine!); ungenügende Pflege; Verwendung
ungeeigneter Putzmittel. Der Hersteller haftet nicht für mittelbare oder unmittelbare Schäden, die durch das Gerät verursacht werden.
Eine Verfärbung des Ofenkorpus aus aluminiertem Blech ist kein Reklamationsgrund.

Verwendung des Verpackungsmaterials:

Der Hersteller empfiehlt für den Verbraucher:
Polypropylen

- eingegeben zu dem entsprechen sortierten Abfall Sammler.
Holzteilen

- Als Brennstoff zu verbrennen oder eingeben zu dem gemeinsame Sammlerstelle.

FALUN, KIRUNA II, LANDSHUT

SK

Návod na inštaláciu a obsluhu krbových kachlí na tuhé palivo

FALUN, LANDSHUT, LANDSHUT II, ALVESTA, ALVESTA II, KIRUNA II, GRAZ, CREMONA, GRENOBLE, ATOMIC, RIBE

testované podľa STN EN 13240

1. Pokyny pre inštaláciu

Kachle sú vyhotovené tak, že je ich možné jednoducho pomocou spojovacieho kusa pripojiť na existujúci domový komín. Spojka musí
byť podľa možnosti krátka a priama, umiestnená vodorovne alebo s miernym stúpaním. Spojky je potrebné utesniť.
Pri inštalácii a prevádzke kachlí je potrebné dodržiavať národné a európske normy, miestne, stavebné ako aj požiarno-bezpečnostné
predpisy. Z tohto dôvodu informujte pred zapojením kachlí príslušného krajského revízneho technika. Je potrebné zabezpečiť
dostatočné množstvo spaľovacieho vzduchu, a to predovšetkým v miestnostiach s tesne uzavretými oknami a dverami (tesniaca
klapka).
Výpočet komína sa uskutočňuje podľa STN 73 4201 a STN 73 4210 pomocou trojice hodnôt uvedenej v tomto návode.
Pred umiestnením kachlí sa presvedčte, či konštrukcia, na ktorej majú byť kachle uložené, má dostatočnú nosnosť pre hmotnosť
kachlí. V prípade nedostatočnej nosnosti je potrebné uskutočniť príslušné opatrenia (napr. uloženie platne na rozloženie záťaže).

2. Všeobecné bezpečnostné predpisy

Horením paliva sa uvoľňuje tepelná energia, ktorá vedie k silnému zohriatiu povrchov kachlí, dvierok spaľovacieho priestoru, kľučky
dverí a rukovätí ovládacích prvkov, bezpečnostného skla, dymových potrubí a príp. čelnej steny kachlí. Nedotýkajte sa týchto častí bez
príslušného ochranného odevu alebo pomocných prostriedkov (žiaruvzdorné rukavice alebo iné pomocné prostriedky).
Upozornite na toto nebezpečenstvo deti a dbajte na to, aby sa počas kúrenia nezdržiavali v blízkosti kachlí.

3. Prípustné palivá

Prípustným palivom je polenové drevo s dĺžkou do 25 cm a obvodom 30 cm a hnedouhoľné brikety.
Smie sa používať len vzduchom vysušené polenové drevo. Pálenie odpadov a predovšetkým plastov je podľa zákona o ochrane pred
emisiami zakázané. Okrem toho takéto palivo poškodzuje ohnisko a komín a môže viesť k poškodeniu zdravia a v dôsledku zápachu aj
k obťažovaniu susedov. Vzduchom vysušené polenové drevo s maximálne 20% vlhkosťou možno dosiahnuť po minimálne jednoročnej
(mäkké drevo) alebo dvojročnej (tvrdé drevo) dobe sušenia.
Drevo nie je stáložiarne palivo, takže nie je možné stále kúrenie drevom počas celej noci.
Zakázané je používať aj kvapalné palivo.

4. Rozkúrenie

Pri prvom zakúrení nemožno zabrániť tomu, aby sa v dôsledku vysúšania ochranného náteru nevytvoril zápach, ktorý však po krátkej
dobe zmizne. Počas rozkurovania by mala byť miestnosť s kachľami dobre vetraná. Dôležitý je rýchly priebeh rozkurovania, pretože
v prípade chybného postupu dochádza k vyšším hodnotám emisií.
Keď sa rozkurovacie palivo dobre rozhorí, je potrebné priložiť ďalšie palivo. Nikdy nepoužívajte na rozkurovanie lieh, benzín alebo iné
horľavé kvapaliny. Rozkurujte vždy pomocou kusa papiera, triesok a menšieho množstva paliva. Vo fáze rozkurovania privádzajte do
kachlí tak primárny ako aj sekundárny vzduch. Počas rozkurovania nenechávajte kachle nikdy bez dozoru.

5. Prevádzkovanie viacerých ohnísk

Pri prevádzkovaní viacerých ohnísk v jednej miestnosti alebo v jednej vzduchovej sústave je potrebné zabezpečiť dostatočný prívod
spaľovacieho vzduchu.

6. Kúrenie počas prechodného obdobia

Počas prechodného obdobia, t.j. pri vyšších vonkajších teplotách, môže v prípade náhleho nárastu teploty dochádzať k poruchám ťahu
komína a spaliny sa dokonale neodvádzajú. V takom prípade je potrebné naplniť ohnisko len malým množstvom paliva a kúriť
s otvoreným regulátorom primárneho vzduchu, tak aby sa naplnené palivo spálilo rýchlejšie (plameňom) a tým sa stabilizoval ťah
komína. Aby sa zlepšilo prúdenie vzduchu pod ohniskom je potrebné častejšie opatrne prehrabať popol.

7. Čistenie a kontrola

Kachle a dymovody je potrebné jedenkrát ročne – alebo aj častejšie, napr. pri čistení komína – skontrolovať, či sa v nich nevytvorili
usadeniny a prípadne ich vyčistiť. Aj komín je potrebné nechať pravidelne vyčistiť kominárom. Intervaly čistenia komína stanoví
príslušný revízny technik. Kachle by mal každý rok skontrolovať odborník.

8. Vyhotovenia

Kachle so samozatváracími dverami ohniska možno napojiť aj na komín, na ktorý sú už napojené iné kachle a ohniská, pokiaľ tomu
zodpovedá dimenzovanie komína podľa STN 73 4201 a STN 73 4210.
Kachle so samozatváracími dvierkami ohniska sa musia vždy – okrem rozkurovania, dopĺňania paliva alebo odstraňovania popola –
prevádzkovať so zatvorenými dvierkami. V opačnom prípade môže dôjsť k ohrozeniu iných ohnísk napojených na ten istý komín alebo
k úniku spalín.
