Inhalt Seite

Service und Garantie 3

Auspacken und Montage 5

Elektrische Anschlüsse und Aufstellung 6

Tonarm und Tonabnehmersystem 7

Montage und Justierung des Tonabnehmersystems 8

Montage und Justierung 9

Bedienung des TD 148 A 10

Technische Daten 12

2INHALT

Sehr geehrter Thorens-Kunde,

herzlichen Dank für Ihr Vertrauen in unser Produkt, den Plattenspieler TD 148 A. Mit dem Kauf dieses Plattenspielers
haben Sie ein Präzisions-instrument zur Wiedergabe von Schallplatten erworben, das, um seiner Aufgabe gerecht
zu werden, mit Sorgfalt behandelt und aufgestellt werden muss. Die Fertigung dieses Laufwerks und die Montage
erfolgen komplett in Deutschland - dies garantiert höchste Qualität, auch noch nach Jahren. Verständlicherweise
wollen Sie möglichst sofort mit dem Musikhören loslegen. Wir bitten Sie jedoch: Lesen Sie bitte diese Anleitung vor
dem ersten Gebrauch aufmerksam durch, damit Sie das Laufwerk optimal nutzen können und lange daran Freude
haben. Wir haben uns bemüht, alles Notwendige und Wissenswerte in dieser Anleitung unterzubringen. Sollten Sie
noch Fragen haben, die hier nicht beantwortet werden, so wenden Sie sich direkt an Ihren Händler.

Ihr Thorens-Team

Garantie

Es gelten die gesetzlichen Garantiebestimmungen. Tritt innerhalb der Garantiezeit ein Mangel an Ihrem Gerät auf,
so benachrichtigen Sie Ihren Händler unter Angabe der Art der Störung. Falls der Fehler nicht vor Ort durch Zu­senden eines entsprechenden Ersatzteiles bei einfachen Fehlern behoben werden kann, senden Sie das Gerät bitte
nach Rücksprache in der Originalverpackung an Thorens ein. Sollte keine Originalverpackung mehr vorhanden sein,
können Sie diese von Thorens gegen Gebühr erhalten. Die Einsendung hat frei Haus zu erfolgen. Unfrei eingesandte
Waren werden nicht angenommen. Der Rückversand erfolgt frei Haus. Verschicken Sie den TD 148 A niemals ohne
die Transportsicherungs schrauben.

Schäden, die durch Nichtbeachtung der Bedienungsanleitung oder durch äußere mechanische Einwirkungen er­folgen, sowie Transportschäden sind durch die Garantie nicht abgedeckt. Die Garantie erstreckt sich nur auf das
Laufwerk, den Tonarm und den Motor inklusive Netzteil. Tonabnehmer haben die vom jeweiligen Hersteller gewährte
Garantie. Für weitere Fragen steht Ihnen unser Service jederzeit gerne zur Verfügung.

Warnung!
Um Brandgefahr oder elektrischen Schäden vorzubeugen, darf das Gerät nicht Feuchtigkeit oder Regen
ausgesetzt werden.

3 SERVICE UND GARANTIE

Sicherheitshinweis

4SERVICE UND GARANTIE

Auspacken und Montage

Entnehmen Sie das Gerät und alle Zubehörteile
der Verpackung. Entfernen Sie durch seitlichen
Druck die beiden Transportsicherungen
(Fig. 1 a/b). Sie befinden sich vorne links und
hinten rechts unter dem Plattenteller.

Entnehmen Sie den Antriebsriemen der Ver­packung und legen ihn um den Innenteller und
danach um die Antriebsachse des Motors links
neben der Tonarmstütze.

Stecken Sie nun die schwarze Tellerführung auf
die Tellerachse und legen den Glasteller auf den
unteren Antriebsteller und drücken ihn vorsichtig
soweit nach unten, bis er auf dem unteren Teller
aufliegt. Durch die Führungshülse wird der Glas­teller automatisch zentriert. (Fig. 2 a-c).

Stecken Sie die beiden Scharniere in die dafür
vorgesehenen Aussparungen (Fig. 3 a/b).

Schieben Sie die Abdeckhaube parallel zu der
Stellung der Scharniere (Önungswinkel ca. 60°)
bis zum Anschlag in diese ein. In dieser Stellung
lässt sich die Haube auch jederzeit wieder ab­nehmen.

Fig. 1 a Fig. 1 b

Fig. 2 a Fig. 2 b Fig. 2 c

Fig. 3 a Fig. 3 b

5 AUSPACKEN UND MONTAGE

Elektrische Anschlüsse

Durch die Auswahl eines entsprechenden
THORENS-Netztransformators kann der
Plattenspieler an allen vorkommenden Netz­wechselspannungen betrieben werden. Der
Niederspannungsstecker am Kabel des Stecker­netztransformators wird in die Buchse (Fig. 4) an
der Geräterückseite gesteckt. Das Stereo-Ver­bindungskabel besitzt zwei Phonostecker (von
manchen Herstellern auch Cinch-Stecker oder
RCA-Stecker genannt). Sie sind entweder mit L
für den linken Kanal und R für den rechten Kanal
bezeichnet. Fehlen diese Buchstaben, so ist der
rechte Kanal mit rot und der linke Kanal mit weiß
gekennzeichnet.

Die Cinch-Stecker werden in die Phono-Buchsen
am Verstärker oder Receiver gesteckt.

Die getrennt geführte Litze stellt die Erd- oder
Masseverbindung her. Sie wird unter die
Masseschraube des Verstärkers geklemmt.

Buchse

Fig. 4

WICHTIG!
BEWAHREN SIE DIE GERÄTEVERPACKUNG AUF, FALLS DAS GERÄT ZUM TRANSPORT VERPACKT WER-

DEN MUSS. NEHMEN SIE IN DIESEM FALL DEN PLATTENTELLER VOM GERÄT AB, UND LEGEN SIE IHN
ORIGINALVERPACKT UNTEN IN DEN KARTON.

6ELEKTRISCHE ANSCHLÜSSE

Tonarm und Systemeinstellungen

Ihr neuer Plattenspieler Thorens TD 148 A wird
mit vorinstalliertem und justiertem Tonabnehmer­system Thorens TAS 267 ausgeliefert. Sämtliche
Einstellungen wurden bereits im Werk vorgenom­men, lediglich das Gegengewicht wurde für den
Transport abgenommen.

Zur Inbetriebnahme entnehmen Sie Gegenge­wicht der Verpackung und schrauben es hinten
auf das Tonarmrohr. Entfernen Sie vorsichtig den
Nadelschutz vom vorinstallierten Tonabnehmer
und stellen Sie den Regler für die Auflagekraft (1)
auf 0 und drehen die Antiskating-Einrichtung (2)
entgegen dem Uhrzeigersinn bis an den Anschlag
(Fig. 6).

Nun drehen Sie das Tonarm-Gegengewicht (3)
auf das hintere Tonarmrohr (Fig. 5).

Entriegeln Sie den Tonarm (4) und schwenken ihn
nach innen. Bringen Sie den Lifthebel (5) in Stel­lung

Durch Verdrehen des Gegengewichts (3) kann
der Tonarm exakt ausbalanciert werden; er muss
frei schweben.

, dabei den Tonarm festhalten (Fig. 6).

Fig. 5

3

1

2

5

4

7 TONARM UND SYSTEMEINSTELLUNGEN

Fig. 6

Legen Sie den Arm zurück in die Tonarmstütze.
Nun können Sie die Auflagekraft (1) und die Anti­skatingkraft (2) einstellen. Bei dem eingebauten
Tonabnehmer Thorens TAS 267 werden 15 mN
eingestellt.

Beachten sie bitte auch die nachstehende Tabelle:

Auflagekraft (1) Antiskatingkraft (2)

1 = 10 mN 1
1,25 = 12,5 mN 1,25
1,5 = 15 mN 1,5
2 = 20 mN 2
2,5 = 25 mN 2,5
3 = 30 mN 3

8TONARM UND SYSTEMEINSTELLUNGEN

Montage und Justierung des Tonabneh­mersystems

Wechsel des Tonabnehmersystems

Anstelle des vorinstallierten Tonabnehmers kann
ein anderer handelsüblicher 1/2 Zoll-Tonabneh­mer mit einem Eigengewicht von 3 - 10 g ein­gebaut werden. Bitte wenden Sie sich an Ihren
Fachhändler, falls Sie den Tonabnehmer durch ein
anders Modell ersetzen wollen. Er berät sie gerne
und baut Ihnen den gewünschten Tonabnehmer
ein.

Abtastnadeltausch

Die Abtastnadel ist durch den Abspielvorgang
natürlichem Verschleiß ausgesetzt. Wir emp­fehlen daher eine regelmäßige Überprüfung der
Diamantabtastnadel nach ca. 500 Spielstunden.
Abgenutzte oder beschädigte Abtastnadeln be­schädigen Ihre Schallplatten!

Um Schellack-Platten (78er) optimal abspielen
zukönnen. muss der Abtastdiamant gegen einen
schellacktauglichen Diamanten ausgetauscht
werden. Bitte wenden Sie sich dazu an Ihren
Fachhändler.

9 MONTAGE UND JUSTIERUNG

Bedienung des TD 148 A

Drehzahlwahl

Mit dem linken Schaltknopf lassen sich die Ge­schwindigkeiten 33, 45 und 78 einstellen (Fig. 7).

Plattendurchmesserwahl

Mit dem Schalter (6) rechts neben dem Tonarm
kann der Plattendurchmesser auf 17 cm (Single)
und 30 cm (LP) eingestellt werden. Dies ist nur
bei automatischem Start notwendig (Fig. 8).

Automatischer Start

Vor dem ersten Abspielen einer Schallplatte zie­hen Sie bitte den Nadelschutz nach vorne ab. Der
Lifthebel (5) muss sich in Stellung

Schieben Sie den Schalthebel (7) auf Start und
der Teller läuft an und der Tonarm setzt automa­tisch auf der Schallplatte auf. (Fig. 8)

befinden.

Fig. 7

5

6

Manueller Start und Tonarmlift

Bringen Sie den Lifthebel (5) in Stellung

. Neh­men Sie den Tonarm von der Tonarmstütze und
schwenken ihn über die Einlaufrille der Schallplatte.

7

Fig. 8

10BEDIENUNG DES TD 148 A

Der Motor läuft jetzt an. Der Tonarm wird nun mit
dem Lifthebel (5) bedämpft und plattenschonend
abgesenkt .

Mit dem Lifthebel kann der Tonarm an jeder be­liebigen Stelle, auch zur kurzzeitigen Spielunter­brechung, abgehoben werden.

Der Plattenteller dreht sich weiter. (Fig. 8)

Stop

Am Ende der Schallplatte wird der Tonarm auto­matisch zur Tonarmstütze zurückgeführt und das
Gerät abgeschaltet. Sie können den Plattenspie­ler auch abschalten, indem Sie den Schalthebel
(7) auf Stop schalten, oder den Lifthebel (5) in
Stellung

bringen und den Tonarm von Hand auf

die Tonarmstütze zurückführen. (Fig. 8)

5

6

7

Fig. 8

11 BEDIENUNG DES TD 148 A

Technische Daten

Messwerte = typische Werte

Riemenantrieb elektronisch geregelter Gleichstrommotor
Netzspannung

(Austauschbare Steckertrafos)

Netzfrequenz 50 / 60 Hz
Leistungsaufnahme 1,5 W
Plattenteller-Drehzahlen 33 1/3, 45, 78 U / min
Gleichlaufschwankungen

nach DIN/WRMS

Plattenteller Glas, Ø 304 mm, 2,3 kg
Störspannungsabstand (DIN 45 500)

Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand

Eektive Tonarmlänge 211 mm
Kröpfungswinkel 26°
Überhang 19,5 mm
Tangentialer Spurfehlwinkel 0,15° / cm Rad.
Magnet-Tonabnehmer HiFi DIN 45 500

rot R rechter Kanal Thorens TAS 267
grün RG rechter Kanal Masse
blau GL linker Kanal Masse
weiß L linker Kanal
Diamantnadel

elliptisch
Diamantnadel für 78 U / min

sphärisch

100 – 240 V (AC)

± 0,07/0,04 %

46 dB
72 dB

0,4 x 0,7 mil

ATN 9578
65 µm

12TECHNISCHE DATEN

Technische Daten

Messwerte = typische Werte

Empfohlene Auflagekraft 1,5 g / mN
Übertragungsbereich 20 Hz – 20000 Hz
Übertragungsfaktor 3,5 mV / 5 cms-1 / 1 kHz
Abtastfähigkeit (315 Hz) 80 µm
Tonabnehmergewicht 5,7 g
Gesamtkapazität
Tonarmleitung und Tonabnehmerkabel ca. 160 pF
Abmessungen (B x H x T) (in mm) 440 x 119 x 360

13 TECHNISCHE DATEN

TD 148 A

BEDIENUNGSANLEITUNG

USER GUIDE

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

14

Contents Page

Thorens Factory Warranty 16

Unpacking and Assembly 19

Electrical Connections 20

Tonearm and Pickup Cartridge 21

Operation of TD 148 A 23

Technical Data 25

15 CONTENTS

Dear THORENS customer,

Thank you very much for your confidence in our product, the record player TD 148 A. With the purchase of this
device you have acquired a precision instrument for the purpose of playing back analogue records. This appliance
however requires your attention with respect to setup, placement and handling in order to achieve a flawless opera­tion. The TD 148 A has been designed and assembled completely in Germany which will guarantee you the highest
quality to be maintained for years to come. Understandably, you want to listen to your beloved records right away
but we strongly advise that you read these instructions attentively before proceeding with the setup, simply to ensure
long-lasting listening pleasure. We have spared no eorts to pack all necessary information and comprehensive
guidance into this manual, yet in the event that you have any further queries regarding your new record player please
do not hesitate to ask your THORENS dealer for further assistance.

Sincerely yours,
THORENS TEAM

WARRANTY

Legal warranty directives and regulations are to be applied here. In case a failure or malfunction occurs in your
record player during the warranty period please inform your THORENS dealer or general representative and descri­be the malfunction that has occurred. If the malfunction cannot be remedied on site by sending you the respective
user-serviceable spare part, you are kindly requested to send the unit in its original shipping box to the THORENS
representative in your country. If the original shipping box is no longer in your possession your THORENS represen­tative will be in the position to supply a new one for a small charge. Shipping costs to THORENS or to an authorized
service centre must be prepaid because otherwise the parcel will be rejected upon arrival. After repair or service the
unit will be returned to you free of charge. Whenever you ship this turntable kindly use the screws for the security
during transportation.

16THORENS FACTORY WARRANTY

Any damage or malfunction caused by failure to observe the instructions contained in this manual as well as da­mages occurred in transport or shipping are not covered by this warranty. This warranty only covers the turntable,
tonearm and motor including power supply and mains transformer. The cartridge is covered by the warranty of the
respective manufacturer thereof.

In the event that you have further queries or need assistance please do not hesitate to contact your authori­sed THORENS service.

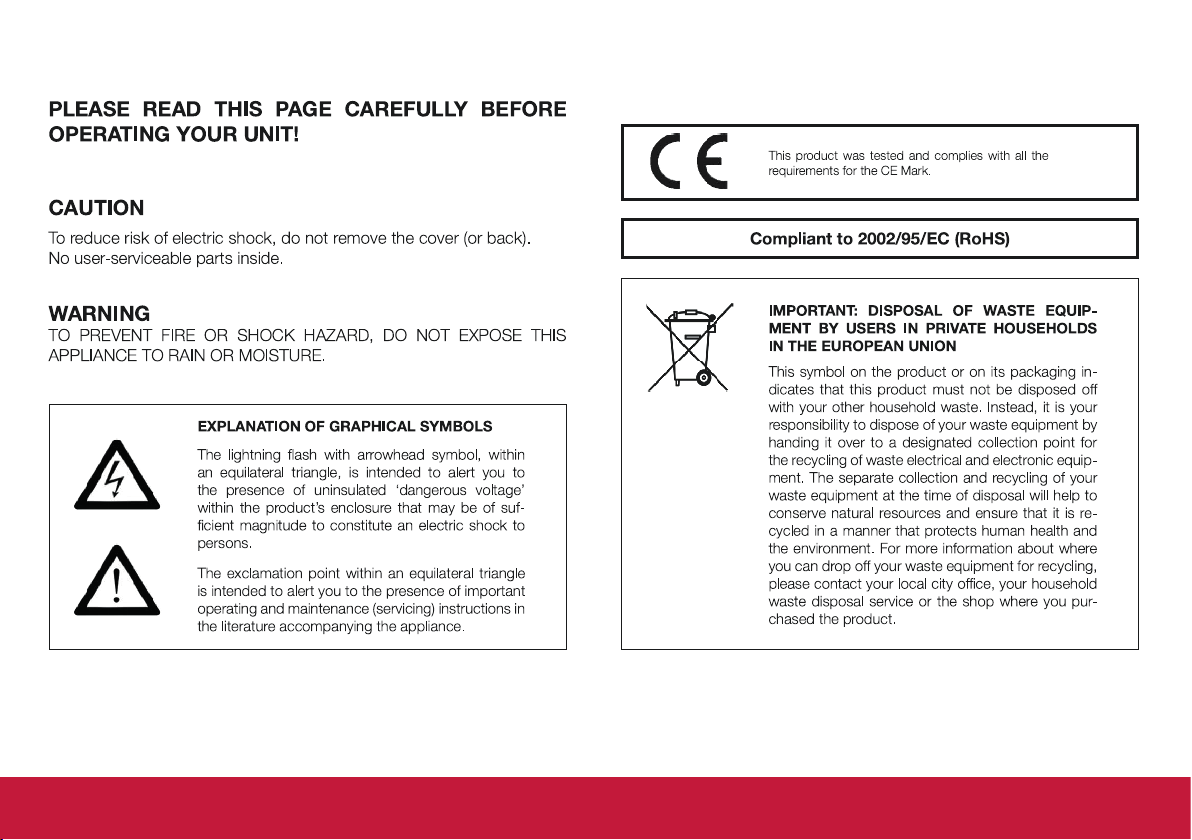

WARNING!
To prevent fire or shock hazard, do not expose this product rain or mois-ture

17 THORENS FACTORY WARRANTY

Safety Instructions

18THORENS FACTORY WARRANTY

Unpacking and set - up

Take the record player and all accessories out of
the carton. Remove the two transportation locks
(Fig. 1 a/b) by applying lateral pressure. The locks
are located underneath the platter at the front left
and at the rear right.

Place the belt around the sub platter and after­wards around the motor pulley left of the tonearm
rest. Then put the black platter guide on the axis
and afterwards the glass platter on the sub plat­ter. It will be automatically centered by the platter
guide (Fig. 2 a-c).

Insert each hinge into the respective recess (Fig.
3 a/b).

Hold the dust cover parallel to the hinges (open­ing angle approximately 60°), insert and push
as far as it will go. Being in this position the dust
cover may be removed at any time.

Fig. 1 a Fig. 1 b

Fig. 2 a Fig. 2 b Fig. 2 c

19 UNPACKING AND ASSEMBLY

Fig. 3 a Fig. 3 b

Electrical connections

By choosing the appropriate THORENS mains
transformer this record player can be operated
from nearly all existing public mains supplies.
The low voltage plug on the cable that is coming
from the mains transformer unit is to be inserted
into jack 17 (Fig. 4) at the rear side of the record
player.

The stereo signal leads have two phono plugs
which are also known as „Cinch“ or RCA-plugs.
They are marked with either the letter „L“ for the
left channel or „R“ for the right channel. lf these
letters are missing then most likely the right
channel is marked red, perhaps by featuring a red
plug at both ends, and the left channel is marked
white or black accordingly. The RCA-plugs are
inserted into the phono input jacks of an amplifier
or receiver. The separate single litz-wire is mak­ing a connection to ground and is to be fastened
underneath the ground screw of the amplifier or
receiver.

jack

Fig. 4

IMPORTANT!
ALWAYS KEEP THE SHIPPING CARTON IN A DRY PLACE FOR THE EVENT THAT THE RECORD PLAYER HAS

TO BE PACKED AGAIN FOR TRANSPORTATION. IN THIS CASE IT IS IMPORTANT TO DETACH THE PLATTER
AND PUT IT ON THE BOTTOM OF THE SHIPPINGBOX, JUST AS IT WAS ORIGINALLY DELIVERED TO YOU.

20ELECTRICAL CONNECTIONS

Adjusting tone arm and pick-up cartridge

Turn the tracking force adjuster (1) to „0“ and the
anti-skating knob (2) counter-clockwise until it
stops (Fig. 6).

Screw the tonearm counter weight (3) onto the
rear tonearm tube (Fig. 5).

Unlock the tone arm (4) and move it a bit towards
the centre of the platter. Bring the lift-lever (5) into
position DOWN while holding back the tone arm
(Fig. 6). By turning the counter weight (3) the tone
arm can be precisely balanced in order to make it
hover freely above the platter. Move the tone arm
back to its rest. You can now adjust the tracking
force (1) and the anti-skating force (2). Adjust to

1.5 mN (MilliNewton) for the factory-installed pick­up cartridge Thorens TAS 267. As for the required
anti-skating force refer to the table below:

Fig. 5

3

1

2

Scale Tracking force (1) Anti-skating force (2)

1 = 10 mN 1
1,25 = 12,5 mN 1,25
1,5 = 15 mN 1,5
2 = 20 mN 2
2,5 = 25 mN 2,5
3 = 30 mN 3

21 TONEARM AND PICKUP CARTRIDGE

5

4

Fig. 6

Mounting or exchanging a pick-up cartridge

Instead of the factory-supplied pick-up car­tridge any other cartridge with standard half-inch
mounting holes and a weight between 3 and
10 grams can be installed. Please contact your
Thorens dealer if you want to change cartridge.
He will recommend a compatible cartridge and
adjust it correctly.

Replacing the stylus

Any stylus is subject to wear even under normal
playing conditions. Therefore, it is highly recom­mended to have the cartridge, respectively its sty­lus, inspected after about 500 hours of playing.
This is because a worn or damaged stylus will
eventually damage your precious vinyl records! In
order to playback vintage shellac records (78‘s)
with optimal results the original stylus should be
exchanged with a suitable special stylus for shel­lacs. Please consult your THORENS dealer for
further information and details.

TONEARM AND PICKUP CARTRIDGE

22

Operation of TD 148 A

Selecting Speed

With the knob on the left the speed can be set at
33, 45 und 78rpm (Fig. 7)

Selecting record diameter

With the button (6) on the right near the tone
arm, the diameter of the records can be pre-set,
whereby 17 cm is used for „Single“ and 30 cm
for „Long Play (LP)“ vinyl records. This function is
necessary only when the record player is operat­ed in its automatic mode. (Fig. 8)

Fig. 7

Automatic start

Remove the transparent stylus guard by carefully­pulling it towards you.
The lift lever (5) must be in position UP. Move the
knob (7) into position Start and the tone arm will
be automatically lowered onto the record (Fig. 8)

23 OPERATION OF TD 148 A

5

6

7

Fig. 8

Manual start and tone arm lift

Bring the lift-lever (5) into position UP.
Unlock the tone arm from its rest and move it

above the lead-in groove of the record. The mo­tor and platter will now start turning. By lowering
the lift-lever (5) the tone arm gently declines, thus
being very kind to your precious records. With the
help of the lift-lever the tone arm may be moved
up and down again anywhere across the record
while the platter keeps turning (Fig. 8)

5

6

Stop

After reaching the lead-out groove the tone arm
will be automatically lifted up and returned to
its rest. The motor is switched o. You can also
switch o the record player by either moving
knob (7) into position Stop, or by raising lift-lever
(5) into position UP and returning the tone arm
manually to its rest. (Fig. 8)

7

Fig. 8

24OPERATION OF TD 148 A

Technical Data

Measured values = typical values

Belt drive electronic-controlled DC motor
Mains voltage

(Mains set)

Line frequency 50 / 60 Hz
Power requirement 1,5 W
Platter speeds 331/3, 45 , 78 U / min
Wow and flutter (DIN/WRMS) ± 0,07/0,04 %
Platter Ø 304 mm
Signal-to-noise ratio (DIN 45 500)

Rumble unweighted signal-to-noise ratio
Rumble weightes signal-to noise ratio

Eective tonearm length 211 mm
Oset angle 26°
Overhang 19,5 mm
Tangential tracking error 0,15° / cm Rad.
Cartridge HiFi DIN 45 500

rot R right channel Thorens TAS 267
grün RG right channel ground
blau GL left channel ground
weiß L left channel
Diamant stylus

elliptical
Diamant stylus for 78 U / min

conical

100 – 240 V (AC)

46 dB
72 dB

ATN 95 E
0,4 x 0,7 µm

ATN 9578
65 µm

25 TECHNICAL DATA

Technical Data

Measured values = typical values

Tracking force 1,5 g / mN
Frequency range 20 Hz – 20000 Hz
Output 3,5 mV / 5 cms-1 / 1 kHz
Tracking capability (315 Hz) 80 µm
Cartridge weight 5,7 g
Total capacitance

Tonearm leads and audio-cables ca. 160 pF

Dimensions (W x H x D) (mm) 440 x 119 x 360

26TECHNICAL DATA

TD 148 A

BEDIENUNGSANLEITUNG
USER GUIDE

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

27

Содержание Страница

Заводские гарантии фирмы Thorens 29

Распаковка и сборка 31

Электрические соединения и установка 32

Тонарм и головка звукоснимателя 33

Выравнивание головки по вертикали 35

Функциональное использование TD 148 A 36

Технические характеристики 38

28СОДЕРЖАНИЕ

Уважаемый покупатель продукции фирмы THORENS,

Благодарим вас за приобретение нашего изделия, проигрывателя TD 148 A. Купив это устройство, вы
приобрели высокоточный прибор, предназначенный для воспроизведения аналоговых пластинок. Однако
данный аппарат требует вашего внимания в вопросах настройки, установки и обращения для достиже-ния
бесперебойной работы. Проигрыватель TD 148 A полностью разработан и изготовлен в Германии, что гаран­тирует высочайшее качество в течение долгих лет эксплуатации. Очевидно, что вы хотите как можно скорее
начать прослушивание ваших любимых пластинок, однако мы настоятельно рекомен-дуем, сначала внима­тельно прочитать данное руководство пользователя и лишь затем переходить к настройке, для того чтобы в
будущем вы получали максимальное удовольствие от использования TD 148 A.

Мы постарались вложить сюда всю самую необходимую информацию и подроб-ные инструкции, однако,
если у вас возникнут какие-либо вопросы, касающие-ся вашего нового проигрывателя, просим вас обра­щаться к вашему дилеру фирмы THORENS за получением дополнительной информации.

С уважением,
Команда фирмы THORENS

ГАРАНТИЯ

В данном случае применяются установленные законом директивы и правила
предоставления гарантии. В случае повреждения или неправильной работы вашего проигрывателя в те-

чение гарантийного периода просим вас проинфор-мировать вашего дилера или официального предста­вителя фирмы THORENS и предоставить ему описание возникшей неисправности. Если неисправность не
может быть устранена на месте путем отправки вам соответствующей детали, которая может быть заменена
пользователем, просим вас отправить прибор в оригинальной транспортировочной упаковке представителю
фирмы THORENS в вашей стране. Если оригинальная транспортировочная упаковка у вас отсут-ствует, ваш
представитель фирмы THORENS сможет предоставить вам новую упаковку за дополнительную плату. Рас­ходы по транспортировке прибора в фирму THORENS или в авторизованный сервисный центр должны быть

29 ЗАВОДСКИЕ ГАРАНТИИ ФИРМЫ THORENS

предо-плачены, поскольку в противном случае посылка не будет принята по прибы-тию.
В случае транспортировки данного проигрывателя просим вас использовать транспортировочные винты для

его крепления во время транспортировки.
Настоящая гарантия не распространяется на любое повреждение или неис-правность, возникшую в резуль-

тате несоблюдения инструкций, содержащихся в настоящем руководстве, а также повреждения, возникшие
в процессе транс-портировки или перевозки. Настоящая гарантия распространяется только на данный
проигрыватель и электродвигатель, включая блок питания и сетевой трансформатор. На тонарм и головку
звукоснимателя распространяется гаран-тия, предоставленная его соответствующим производителем.

В том случае, если у вас возникли какие-либо вопросы или вам необходима помощь, просим вас об­ращаться в авторизованный сервисный центр фир-мы THORENS.

ПРЕДУПРЕЖДЕНИЕ!
Для предотвращения угрозы пожара или удара электрическим током не подвергайте это изделие воз-

действию дождя или влаги.

30ЗАВОДСКИЕ ГАРАНТИИ ФИРМЫ THORENS

Распаковка и настройка

Достаньте проигрыватель и все принадлеж­ности из картонной коробки. Снимите два
транспортировочных фиксатора (Рис. 1),
надавив на них сбоку. Фиксаторы расположе­ны под опорным диском в передней левой и
задней правой части проигрывателя.

Поместите ремень вокруг вспомогательного
опорного диска, а затем вокруг шкива дви­гателя по левую сторо-ну от тонарма. Затем
установите черный направляющий диск на
ось и после этого стеклянный диск на вспомо­га-тельный опорный диск. Он автоматически
центрируется направляющим диском (рис. 2
а-с).

Вставьте каждую петлю в соответствующий
паз (Рис. 3). Держите пылезащитную крышку
параллельно пет-лям (угол открывания состав­ляет примерно 60°), вставьте и потяните их
как можно дальше.

В этом положении можно снять пылезащит­ную крышку в любое время.

Рис. 1 a Рис. 1 b

Рис. 2 a Рис. 2 b Рис. 2 c

Рис. 3 a Рис. 3 b

31 РАСПАКОВКА И НАСТРОЙКА

Электрические соединения

При выборе соответствующего сетевого
трансформатора фирмы THORENS данный
проигрыватель может работать практически
от всех существующих источников питания
общего пользования. Низковольтная вилка на
кабеле, идущего от блока сетевого трансфор­матора, должна быть вставлена в гнездо 17
(Рис. 4) в задней части проигрыва-теля.

Провода стереосигнала имеют два разъёма для
подклю-чения проигрывателя, которые также
известны как разъ-ёмы „тюльпан“ или разъ­ёмы типа RCA. Они обозначаются буквой „L“
для левого канала или буквой „R“ для правого
канала. Если эти буквы отсутствуют, то скорей
всего правый канал обозначен красным цве­том, возможно, указывая на красный разъём на
обоих концах провода, а левый канал обозначен
белым или черным цветом соот-ветственно.
Разъемы типа RCA вставляются во входные
гнезда для подключения проигрывателя
усилителя или ресивера. Отдельный провод
предназначен для подклю-чения к земле
и должен быть закреплен под винтом
заземления усилителя или ресивера.

Buchse

Рис. 4

ВАЖНО!
Всегда сохраняйте транспортировочную картонную

упаковку в сухом месте на случай необходимости по­вторной упаковки проигрывателя для его транспорти­ровки. В этом случае необходимо снять опорный диск
и поло-жить его на дно транспортировочной коробки,
как он первоначально был доставлен вам.

32ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Регулировка тонарма и головки зву­коснимателя

Установите регулятор прижимной силы (1) на
„0“, а руко-ятку регулировки противоскаты­вающей силы (2) повер-ните против часовой
стрелки до упора (Рис. 5). Наверни-те проти­вовес тонарма (3) на заднюю трубку тонарма
(Рис. 5). Снимите тонарм (4) с подставки и
переместите его на небольшое расстояние в
направлении центра опорного диска. Устано­вите рычаг подъема (5) в положе-ние DOWN
(Вниз), при этом удерживая тонарм (Рис. 6).
Точная балансировка тонарма может быть
выполнена путем поворота противовеса (3)
для того, чтобы он мог свободно висеть над
опорным диском. Переместите то-нарм назад
на подставку.

Сейчас вы можете отрегулировать прижим­ную силу (1) и противоскатывающую силу (2).
Отрегулируйте ее на значение 1,5 мН (мил­линьютонов) для головки звукосни-мателя
TAS 267, установленной на заводе. Значения
требуемой противоскатывающей силы смотри
в таблице внизу:

Рис. 5

3

1

2

5

4

33 ТОНАРМ И ГОЛОВКА ЗВУКОСНИМАТЕЛЯ

Рис. 6

Шкала Прижимная сила (1) Противоскатывающая сила (2)

1 = 10 mN 1
1,25 = 12,5 mN 1,25
1,5 = 15 mN 1,5
2 = 20 mN 2
2,5 = 25 mN 2,5
3 = 30 mN 3

34ТОНАРМ И ГОЛОВКА ЗВУКОСНИМАТЕЛЯ

Установка или замена головки
звукоснимателя

Вместо головки звукоснимателя, входящего в
комплект поставки производителя, можно уста­новить другую го-ловку со стандартными кре­пежными отверстиями диамет-ром 0,5” и весом
от 3 до 10 грамм.

Если вы хотите произвести замену картрид­жа, пожалуй-ста, свяжитесь с вашим дилером
Thorens. Он порекомен-дует совместимый кар­тридж и поможет правильно его настроить.

Замена иглы

Любая игла подвержена износу даже при
нормальных условиях эксплуатации. Поэтому,
категорически реко-мендуется осуществлять
осмотр головки звукоснимателя и иглы при­мерно через каждые 500 часов эксплуатации.
Этот связано с тем, что изношенная или повре­жденная игла может повредить ваши любимые
виниловые пла-стинки!

Для воспроизведения раритетных пластинок на
78 оборо-тов с получением оптимальных резуль­татов оригинальная игла должна быть заменена
на соответствующую специ-альную иглу, предна­значенную для пластинок на 78 оборотов.

Для получения дополнительной информации
и подробных данных обратитесь к вашему
дилеру фирмы THORENS.

35 ВЫРАВНИВАНИЕ ГОЛОВКИ ПО ВЕРТИКАЛИ

Выбор скорости

С помощью рукоятки, расположенной с левой
стороны, можно установить скорость воспро­изведения: 33, 45 и 78 об/мин (Рис. 7)

Выбор диаметра пластинки

С помощью кн (6), расположенной с правой
стороны рядом с тонармом, можно предвари­тельно настроить диаметр пластинок, где зна­чение 17 см используется для синглов, а зна­чение 30 см для долгоиграющих виниловых
пластинок. Эта функция необходима только в
том случае, когда управление проигрывателем
осу-ществляется в автоматическом режиме.
(Рис. 8)

Автоматический запуск

Снимите прозрачную защитную крышку иглы,
осто-рожно потянув ее на себя. Рычаг подъ­ема (5) должен находиться в положении UP
(Вверх). Установите руко-ятку (7) в положение
Start и тонарм автоматически опустится на
пластинку (Рис. 8)

Рис. 7

5

6

7

Рис. 8

36ФУНКЦИОНАЛЬНОЕ ИСПОЛЬЗОВАНИЕ TD 148 A

Ручной запуск и подъем тонарма

Установите рычаг подъема (5) в положение UP
(Вверх). Снимите тонарм с подставки и уста­новите его над вводной канавкой пластинки.
Сейчас электродви-гатель и опорный диск
начнут вращаться. При опуска-нии рычага
подъема (5) тонарм плавно опускается, что
очень благоприятно сказывается на ваших
любимых пластинках. С помощью рычага
подъема тонарм может повторно переме­щаться вверх и вниз в любом направ-лении
относительно пластинки при одновременном
вращении опорного диска (Рис. 8)

Остановка воспроизведения

После достижения выводной канавки тонарм
автомати-чески поднимается и возвращается
на свою подставку. Электродвигатель выклю­чается. Вы также можете выключить прои­грыватель путем перемещения рукоят-ки (7) в
положение Stop, или путем поднятия рычага
подъема (5) в положение UP (Вверх) и возвра­та то-нарма рукой в положение на держатель.
(Рис. 8)

37 ФУНКЦИОНАЛЬНОЕ ИСПОЛЬЗОВАНИЕ TD 148 A

Технические характеристики

Привод Электроуправляемый двигатель постоянного тока
Напряжение сети 100 – 240 В (Переменного тока)
Частота напряжения сети питания 50 / 60 Гц
Потребляемая мощность 1,5 Вт
Скорости опорного диска 331/3, 45 , 78 об/ мин
Низкочастотная и высокочастотная детонация

(DIN/WRMS)

Опорный диск Ø 304 мм
Отношение сигнал/шум (DIN 45 500)

Отношение сигнал/шум, невзвеш.
Отношение сигнал/шум, взвеш.

Эффективная длина тонарма 211 mm
Угол смещения 26°
Вынос 19,5 mm
Погрешность тангециального следования 0,15° / см рад.
Головка HiFi DIN 45 500

R правый канал, красный провод
RG правый канал, земля, зеленый провод
GL левый канал, земля, синий провод
L левый канал, белый провод

Алмазная игла эллипсоидальная ATN 95 E

Алмазная игла для скорости 78 об/мин

коническая

± 0,07/0,04 %

46 дБ
72 дБ

Thorens TAS 267

0,4 x 0,7 μm
ATN 9578

65 μm

38ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики

Прижимная сила 1,5 г / мН
Частотный диапазон 20 Гц – 20000 Гц
Выход 3,5 mV / 5 cms-1 / 1 kHz
Прижимная способность (315 Гц) 80 µm
Вес головки 5,7 гр
Полная емкость

Провода и аудио-кабели
Размеры (Ш x В x Г) (мм) 440 x 119 x 360

прибл. 160 pH

39 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Thorens GmbH

Lustheide 85 · 51427 Bergisch Gladbach · Deutschland
www.thorens.com · [e-mail]

www.thorens.com
