MM 008

MM 008 ADC

Bedienungsanleitung

User Manual

Mode d’Emploi

www.thorens.com

MM 008

MM 008 ADC

Bedienungsanleitung

User Manual

Mode d’Emploi

Table of Contents

GETTING STARTED 6 CONNECTING YOUR TURNTABLE 7 CONNECTING YOUR AMPLIFIER 8 CONNECTING THE POWER ADAPTER 9 CONNECTING YOUR COMPUTER (MM 008 ADC) 10 TECHNICAL SPECIFICATIONS (MM 008) 11 TECHNICAL SPECIFICATIONS (MM 008 ADC) 12

Inhalt Sommaire

ERSTE SCHRITTE 13 PLATTENSPIELER ANSCHLIESSEN 14 VERSTÄRKER ANSCHLIESSEN 15 NETZTEIL ANSCHLIESSEN 16 COMPUTER ANSCHLIESSEN (MM 008 ADC) 17 TECHNISCHE DATEN (MM 008) 18 TECHNISCHE DATEN (MM 008 ADC) 19

DÉMARRAGE 20 CONNECTER VOTRE PLATINE 21 CONNECTER VOTRE AMPLIFICATEUR 22 CONNECTER L’ADAPTATEUR D’ALIMENTATION 23 CONNECTER VOTRE ORDINATEUR (MM 008 ADC) 24 SPÉCIFICATIONS TECHNIQUES (MM 008) 25 SPÉCIFICATIONS TECHNIQUES (MM 008 ADC) 26

Getting started

Congratulations and thank you for purchasing the MM008 or MM 008 ADC MM/MC phono preampliﬁer. Please read this manual carefully before operating your unit in order to guarantee the best performance.

Your local Thorens dealer or distribution partner will be pleased to assist if you have any further queries or need more information about this product:

www.thorens.com/support

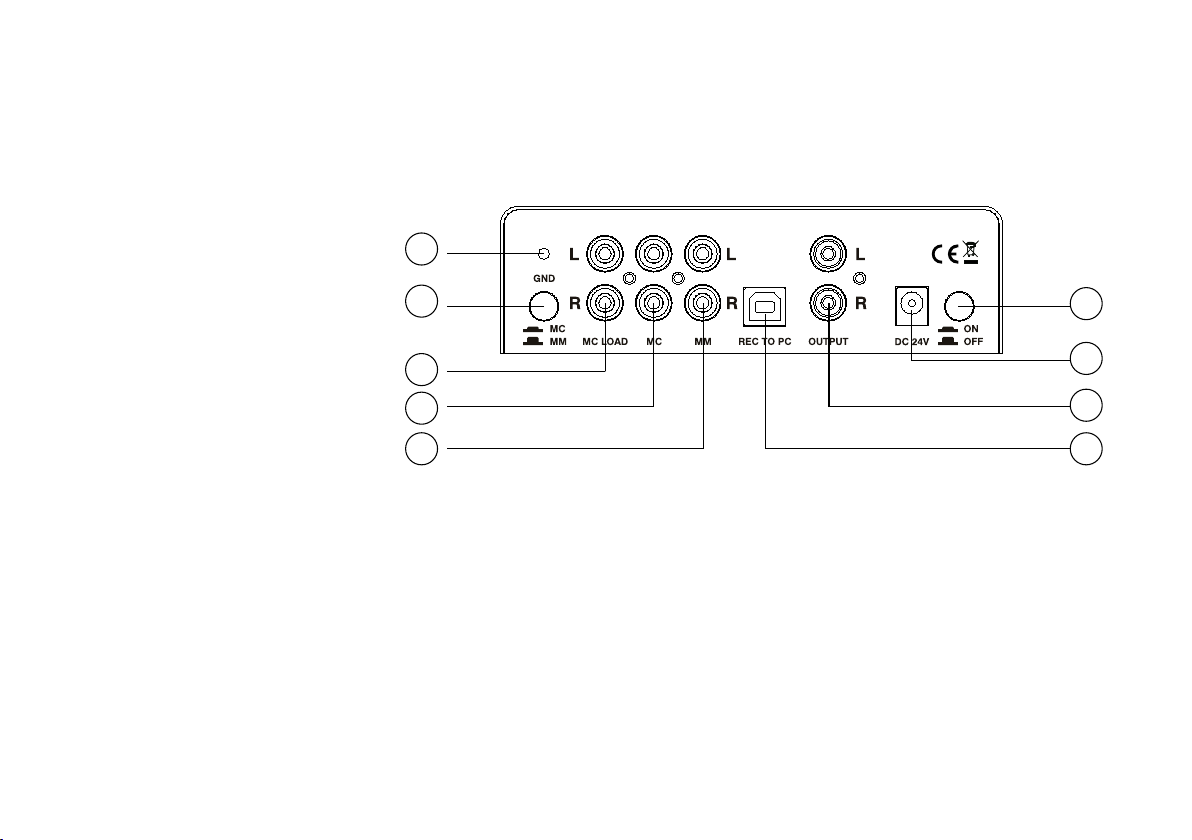

Rear panel:

1) Binding post for tonearm earth wire

2) MM/MC selector switch

3) MC cartridge loading sockets

4) MC input sockets (from turntable)

5) MM input sockets (from turntable)

6) Power switch

7) Power socket (from power adaptor)

8) Output sockets (to ampliﬁer)

9) USB socket (to computer) [MM 008 ADC only]

Connecting your turntable

For the following steps, your amplier should be powered off or muted and the MM 008’s power supply should be disconnected.

1. Connect earth wire

If your tonearm has a separate earth wire for shielding purposes, connect it to the earth binding post (1) on the rear panel of the MM 008.

2. Connect RCA cables

For use with MM or high-level MC cartridges:

Make sure the MM/MC selector switch (2) is in the MM (outer) position.

Plug the leads from your turntable’s cartridge to the MM input sockets (5) on the back of the MM 008: the right channel (red) cable into the right input and the left channel (white) into the left input.

For use with MC cartridges:

Make sure the MM/MC selector switch (2) is in the MC (inner) position.

Checking the manufacturer’s speciﬁcations of your phono cartridge, choose which value of RCA loading resistance is most suitable. The MM 008 comes with three pairs of RCA loading plugs which are to be connected to the “MC LOAD” sockets (3) on the rear panel. Two RCA loading plugs of the same value must be ﬁtted, one per channel. The default MC loading resistance is 47 kΩ with no RCA plugs inserted; if the cartridge manufacturer recommends a different load, you can choose between 10 Ω, 100 Ω and 1 kΩ with the RCA loading plugs provided. Please note that these plugs only refer to the MC inputs, not the MM inputs, which have a ﬁxed internal load resistance of 47 kΩ.

Plug the leads from your turntable’s cartridge to the MC input sockets (4) on the back of the MM 008: the right channel (red) cable into the right input and the left channel (white) into the left input.

Connecting your amplier

Use high-quality RCA interconnect cables to connect the MM 008 to an auxiliary line-level input on your ampliﬁer (Aux, Tape in, CD, Tuner, etc.).

Ensure that the right channel output is connected to the right channel input on your ampliﬁer, and the left channel output is connected to the left channel input on your ampliﬁer.

If your amplier is already equipped with a phono stage and you are upgrading your system with the MM 008, do not connect the output of the MM 008 to the phono input: it is intended for connection to a turntable’s cartridge output only, not to a line level output such as that of the MM 008.

Important:

Do not change the position of the MM/MC selector switch, connect or disconnect cables from the cartridge or connect or disconnect the MC loading plugs while the MM 008 is connected to the input of a preamplier or amplier and switched on as this can cause a loud abrupt noise in the loudspeakers with possible damage to the drive units. Always lower or mute the amplier’s volume, or switch it off entirely before making any connections.

Connecting the power adapter

Make sure the power switch is in the OFF (outer) position and the power adaptor is not connected to a mains socket.

Connect the Thorens power supply cable to the power socket on the rear panel (7).

After choosing and installing the correct snap-in mains plug for your country, connect the power adaptor to a live mains socket and engage the power button on the rear panel (6).

Always use the supplied mains power adaptor or an original Thorens spare part!

If you prefer, the MM 008 can be left powered on thanks to its very low power consumption levels. If you plan to leave it unused for a prolonged period of time, we suggest disconnecting the power adaptor from the mains socket.

The MM 008 is now ready for use. Switch on or un-mute your ampliﬁer and enjoy your favourite music!

Connecting your computer and recording audio tracks (ADC)

The MM 008 ADC is equipped with a high-resolution analogue-to-digital converter allowing you to record vinyl tracks directly onto your computer’s hard disk. It will work both with Microsoft® Windows® and Apple® Mac OS® based computers.

Connect the USB socket (9) on the rear panel to a free USB socket on your computer using the cable supplied or any other approved USB cable. The computer’s new hardware device assistant should recognise the MM008 ADC, which will show on the screen as “Thorens MM-008ADC” while the installation is in progress. Once the hardware installation is complete, you can start recording.

Please ensure that your recording software is set up to accept audio from USB and that it recognises “Thorens MM-008ADC” as its audio source.

Recording software:

Both Microsoft® Windows® and Apple® Mac OS® come with very simple audio recording software pre-installed. However, to take full advantage of the high-resolution recording facilities offered by the MM 008 ADC, we recommend recording software that can record at 24 bits/96 kHz and save lossless high-resolution audio ﬁles such as FLAC or Apple® Lossless.

Please visit www.thorens.com/adc for a list of recommend third-party recording software available for download from the internet.

Note: When downloading les from the internet, you should always use up-to-date anti-virus software. Thorens accepts absolutely no responsibility and provides no support for third-party software.

Technical Specications (MM 008)

Mode Gain at 1 kHz Input impedance (MM) Input impedance (MC) Frequency response (at) Frequency response (-3 dB) RIAA curve accuracy THD+N Signal-to-noise ratio Crosstalk Input sensitivity (MM) Input sensitivity (MC) Max. output voltage Output impedance Input connections Output connections Power supply Power consumption Weight Dimensions (W x H x D)

Technical speciﬁcations subject to change without notice.

MM/MC (switchable) 40 dB (MM)/60 dB (MC) 47 kΩ + 220 pF ﬁxed 47 kΩ + 1 nF (modiﬁable with external load plugs) 20 Hz - 20 kHz ±0.3 dB 10 Hz - 50 kHz ±0.3 dB <0.013% (MM)/<0.055% (MC) >86 dB (MM)/>72 dB (MC) ≧40 dB

3.29 mVrms for -10 dBV output (316 mVrms)

0.325 mVrms for -10 dBV output (316 mVrms) 482 mVrms at 5 mVrms input (1 kHz) 47 Ω 3 pairs of RCA sockets (left/right) 1 pair of RCA sockets (left/right) 24 V DC

3.4 W/15 mA 504 g (not including power supply) 150 x 50 x 117 mm

Technical Specications (MM 008 ADC)

3.29 mVrms for -10 dBV output (316 mVrms)

0.325 mVrms for -10 dBV output (316 mVrms) 482 mVrms at 5 mVrms input (1 kHz) 47 Ω 3 pairs of RCA sockets (left/right) 1 pair of RCA sockets (left/right) 24 V DC

3.5 W/15 mA 511 g (not including power supply) 150 x 50 x 117 mm Tenor TE7022L 24Bit Delta Sigma 8,16, 32, 44.1, 48, 96 kHz USB 2.0, fully backward-compatible with USB 1.1 Windows® 8, Windows® 7, Vista, XP, Mac OS®

Technical speciﬁcations subject to change without notice.

Erste Schritte

Vielen Dank für den Kauf des Phono-Vorverstärkers MM008 oder MM 008 ADC. Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor sie das Gerät in Betrieb nehmen.

Ihr Thorens-Händler oder -Vertriebspartner steht Ihnen bei Fragen zu diesem oder anderen Thorens-Geräten jederzeit gerne zur Verfügung:

www.thorens.com/de/support

Rückseite:

1) Anschluss für Erdungskabel des Tonarms

2) MM/MC-Schalter

3) Anschlüsse für MC-Abschlusswiderstände

4) MC-Signaleingang (Plattenspieler)

5) MM-Signaleingang (Plattenspieler)

6) Ein-/Ausschalter

7) Anschluss für Netzteil

8) Signalausgang (Verstärker)

9) USB-Anschluss (Computer) [Nur MM 008 ADC]

Plattenspieler anschließen

Für die folgenden Schritte sollte Ihr Verstärker stummoder ausgeschaltet und das Netzteil des MM 008 vom Gerät abgetrennt sein.

1. Erdungskabel anschließen

Wenn Ihr Tonarm über ein Erdungskabel verfügt, verbinden Sie es mit dem entsprechenden Anschluss (1) an der Rückseite des MM 008.

2. Signalkabel anschließen

Bei Verwendung eines MM- oder MC-Tonabnehmers mit hoher Ausgangsspannung:

Stellen Sie den MM/MC-Schalter (2) auf die Stellung „MM“ (nicht eingerastet).

Verbinden Sie die Signalkabel Ihres Plattenspielers mit den MM-Eingangsbuchsen (5) an der Rückseite des MM 008: das Kabel des rechten Kanals (rot) mit der Buchse „R“, das Kabel des linken Kanals (weiß) mit der Buchse „L“.

Bei Verwendung eines MC-Tonabnehmers:

Stellen Sie den MM/MC-Schalter (2) auf die Stellung „MC“ (nicht eingerastet).

Wählen Sie entsprechend den Herstellerangaben den am besten geeigneten Abschlusswiderstand für Ihren Tonabnehmer. Zum Lieferumfang des MM 008 gehören drei Paar Widerstandsstecker, die zur Anpassung des Abschlusswiderstands in die mit „MC LOAD“ gekennzeichneten Buchsen (3) an der Rückseite des Geräts gesteckt werden. Es müssen stets zwei identische Stecker gesteckt werden (einer pro Kanal). Der StandardMC-Wert (ohne Widerstandsstecker) beträgt 47 kΩ. Mithilfe der beiliegenden Stecker können Sie diesen anpassen; es stehen folgende Werte zur Verfügung: 10Ω, 100 Ω und 1 kΩ. Bitte beachten Sie, dass die Stecker nur für den MC-Eingang verwendet werden können.

Verbinden Sie die Signalkabel Ihres Plattenspielers mit den MC-Eingangsbuchsen (4) an der Rückseite des MM 008: den rechten Kanal (rot) mit der Buchse „R“, den linken Kanal (weiß) mit der Buchse „L“.

Verstärker anschließen

Verbinden Sie den MM 008 mit Hilfe eines Cinchkabels mit einem AUX-Eingang Ihres Verstärkers (Aux, Tape in, CD, Tuner, etc.).

Verwenden Sie ein möglichst hochwertiges Cinchkabel, da dieses den Klang beeinﬂussen kann. Bitte stellen Sie sicher, dass die Kanäle korrekt angeschlossen sind, d.h. der rechte bzw. linke Ausgang des MM 008 mit dem entsprechenden Eingang Ihres Verstärkers.

Sollte Ihr Verstärker über einen Phono-Eingang verfügen, so verwenden Sie diesen bitte NICHT für den Anschluss des MM 008. Der Phono-Eingang ist nur für den direkten Anschluss eines Plattenspielers gedacht. Der MM 008 übernimmt nunmehr die Aufgabe eines etwaigen internen Phono-Vorverstärkers.

Wichtig:

Bevor Sie den MM/MC-Schalter umstellen oder Kabel und Widerstandsstecker stecken bzw. ziehen, sollten Sie den Verstärker, mit dem der MM 008 verbunden ist, ausschalten; andernfalls kann ein lautes Geräusch auftreten, das die Lautsprecher beschädigen könnte. Wir empfehlen, die Lautstärke des Verstärkers herunterzuregeln bzw. den Verstärker stummoder auszuschalten, wenn Änderungen am MM 008 vorgenommen werden sollen.

Netzteil anschließen

Stellen Sie sicher, dass der MM 008 ausgeschaltet ist und das Netzteil nicht mit dem MM 008 verbunden ist.

Wählen Sie den für Ihr Land passenden Anschlussadapter für das Netzteil und verbinden Sie dieses mit dem Netzanschluss (7) des MM 008. Stecken Sie das Netzteil anschließend in die Netzsteckdose.

Schalten Sie den MM 008 über den Ein-/Ausschalter (6) auf der Rückseite des Geräts ein.

Verwenden Sie ausschließlich das mitgelieferte Netzteil oder ein original Ersatznetzteil von Thorens, da das Gerät sonst beschädigt werden kann.

Der MM 008 hat einen sehr geringen Stromverbrauch. Wir empfehlen Ihnen dennoch, das Gerät auszuschalten und das Netzteil vom Stromnetz zu trennen, wenn sie es über längere Zeit nicht nutzen.

Der MM 008 ist jetzt betriebsbereit. Sie können nun Ihren Verstärker einschalten und Ihre analoge Lieblingsmusik in neuer Qualität genießen!

Computer anschließen und Audiospuren aufnehmen (ADC)

Der MM 008 ADC ist mit einem hochauﬂösenden Analog-Digital-Wandler ausgestattet, der es ermöglicht, Schallplatten direkt auf die Festplatte eines Computers zu überspielen. Der Wandler ist mit den ComputerBetriebssystemen Microsoft® Windows® und Apple® Mac OS® kompatibel.

Schließen Sie den USB-Anschluss (9) an der Rückseite des MM 008 ADC mit dem im Lieferumfang enthaltenen (oder einem sonstigen kompatiblen) USB-Kabel an einen der USB-Anschlüsse Ihres Computers an. Der Hardware-Assistent Ihres Computers wird den MM 008 ADC erkennen und während der Installation als „Thorens MM-008ADC“ anzeigen. Wenn der Installationsvorgang abgeschlossen ist, können Sie mit der Aufnahme beginnen.

Stellen Sie sicher, dass Ihr Aufnahmeprogramm Audiodaten von USB-Anschlüssen empfangen kann und „Thorens MM-008ADC“ als Audioquelle erkennt.

Aufnahmeprogramme:

Sowohl Microsoft® Windows® als auch Apple® Mac OS® beinhalten einfache Aufnahmeprogramme. Um das klangliche Potenzial des MM 008 ADC optimal zu nutzen, sollten Sie jedoch ein Aufnahmeprogramm verwenden, das mit einer Auﬂösung von 24 Bit/96 kHz aufnehmen und Audiodaten verlustfrei abspeichern kann, beispielsweise im Format FLAC oder Apple® Lossless.

Unter www.thorens.com/adc ﬁnden Sie eine Liste empfohlener Drittanbieter-Programme zum Herunterladen.

Hinweis: Bevor Sie Dateien aus dem Internet herunterladen, sollten Sie sicherstellen, dass Ihr Computer durch ein aktuelles Anti-Virus-Programm geschützt ist. Thorens übernimmt keinerlei Haftung und keinerlei Support für Software von Drittanbietern.

Technische Daten (MM 008)

Modus Verstärkung bei 1 kHz Eingangsimpedanz MM Eingangsimpedanz MC Frequenzgang linear Frequenzgang −3 dB RIAA-Genauigkeit THD+N Rauschabstand Übersprechen Eingangsempndlichkeit MM Eingangsempndlichkeit MC Max. Ausgangsspannung Ausgangsimpedanz Eingänge Ausgänge Betriebsspannung Leistungsaufnahme Gewicht Abmessungen (B x H x T)

Technische Änderungen vorbehalten.

MM/MC (umschaltbar) 40 dB (MM) bzw. 60 dB (MC) 47 kΩ + 220 pF ﬁx 47 kΩ + 1 nF (über Widerstandsstecker anpassbar) 20 Hz - 20 kHz ±0,3 dB 10 Hz - 50 kHz ±0,3 dB <0,013% (MM) bzw. <0,055% (MC) >86 dB (MM) bzw. >72 dB (MC) ≧40 dB 3,29 mV RMS bei -10 dBV Ausgangsspannung (316 mV RMS) 0,325 mV RMS bei -10 dBV Ausgangsspannung (316 mV RMS) 482 mV RMS bei 5 mV RMS Eingangsspannung(1 kHz) 47 Ω 3 Cinchpaar (links/rechts) 1 Cinchpaar (links/rechts) 24 V DC 3,4 W/15 mA 504 g (ohne Netzteil) 150 x 50 x 117 mm

Technische Daten (MM 008 ADC)

MM/MC (umschaltbar) 40 dB (MM) bzw. 60 dB (MC) 47 kΩ + 220 pF ﬁx 47 kΩ + 1 nF (über Widerstandsstecker anpassbar) 20 Hz - 20 kHz ±0.3 dB 10 Hz - 50 kHz ±0,3 dB <0,013% (MM) bzw. <0,055% (MC) >86 dB (MM) bzw. >72 dB (MC) ≧40 dB 3,29 mV RMS bei -10 dBV Ausgangsspannung (316 mV RMS) 0,325 mV RMS bei -10 dBV Ausgangsspannung (316 mV RMS) 482 mV RMS bei 5 mV RMS Eingangsspannung(1 kHz) 47 Ω 3 Cinchpaar (links/rechts) 1 Cinchpaar (links/rechts) 24 V DC 3,5 W/15 mA 511 g (ohne Netzteil) 150 x 50 x 117 mm Tenor TE7022L 24Bit Delta Sigma 8,16, 32, 44,1, 48, 96 kHz USB 2.0, rückwärtskompatibel mit USB 1.1 Windows® 8, Windows® 7, Vista, XP, Mac OS®

Technische Änderungen vorbehalten.

Démarrage

Félicitations et merci d’avoir acheté le préampliﬁcateur phono MM 008 ou MM 008 ADC. Veuillez lire ce manuel avec attention avant de mettre en marche votre appareil aﬁn de garantir la meilleure performance.

Votre revendeur ou distributeur local Thorens sera ravi de vous assister si vous avez des questions ou besoin d’information complémentaire sur ce produit :

www.thorens.com/support

Panneau arrière :

Borne de connexion pour le ﬁl de mise à la terre du bras de lecture

2) Commutateur de sélection MM/MC

3) Prises de charge de cellule MC

4) Prises d’entrée MC (de la platine)

5) Prises d’entrée MM (de la platine)

6) Interrupteur Marche/Arrêt

7) Prise d’alimentation (de l’adaptateur d’alimentation)

8) Prises de sortie (vers l’ampliﬁcateur)

9) Prise USB (vers l’ordinateur) [MM 008 ADC seulement]

Connecter votre platine

Pour les étapes suivantes, votre amplicateur doit être mis hors tension ou en sourdine et la prise d’alimentation du MM 008 doit être débranchée.

1. Connectez le l de terre

Si votre bras de lecture possède un ﬁl de mise à la terre séparé, veuillez le raccorder à la borne de mise à la terre (1) sur le panneau arrière du MM 008.

2. Connectez les câbles RCA

Pour utilisation avec cellules MM ou MC haut niveau:

Assurez-vous que le commutateur MM/MC (2) est en position MM (externe).

Connectez les ﬁls de la cellule de votre platine aux prises d’entrée MM (5) à l’arrière du MM 008 : le câble du canal droit (rouge) dans l’entrée droite et le câble du canal gauche (blanc) dans l’entrée gauche.

Pour utilisation avec cellules MC :

Assurez-vous que le commutateur MM/MC (2) est en position MC (interne).

Après avoir vériﬁé les spéciﬁcations du fabricant de votre cellule phono, choisissez la valeur de résistance de charge la plus appropriée. Le MM 008 est fourni avec trois paires de ﬁches de charge RCA qui doivent être branchées aux prises « MC LOAD » (3) sur le panneau arrière. Deux ﬁches de charge RCA de la même valeur doivent être branchées, une par canal. La résistance de charge par défaut est 47 kΩ sans aucune ﬁche RCA insérée ; si le fabricant de la cellule recommande une charge différente, vous pouvez choisir entre 10 Ω, 100 Ω et 1 kΩ avec les ﬁches RCA fournies. Veuillez noter que ces ﬁches ne concernent que les entrées MC, non les entrées MM.

Connectez les ﬁls de la cellule de votre platine dans les prises d’entrées MC (4) à l’arrière du MM 008 : le câble du canal droit (rouge) dans l’entrée droite et le câble du canal gauche (blanc) dans l’entrée gauche.

Connecter votre amplicateur

Branchez des câbles d’interconnexion RCA de bonne qualité à partir du MM 008 vers une entrée niveau ligne auxiliaire sur votre ampliﬁcateur (Aux, Tape in, CD, etc).

Veuillez vous assurer que la sortie du canal droit est connectée à l’entrée du canal droit sur votre ampliﬁcateur, et que la sortie du canal gauche est connectée à l’entrée du canal gauche sur votre ampliﬁcateur.

Si votre amplicateur est déjà équipé d’un étage phono et que vous actualisez votre système avec le MM 008, ne connectez pas la sortie du MM 008 à l’entrée phono : celle-ci est conçue pour être connectée seulement à la sortie d’une cellule de platine vinyle, et non à une sortie niveau ligne telle que celle du MM008.

Important :

Il ne faut pas changer la position du commutateur MM/MC, brancher ou débrancher de câbles à partir de la cellule, ou brancher ou débrancher les ches de charge MC, pendant que le MM 008 est connecté à l’entrée d’un préamplicateur ou amplicateur et mis sous tension, car cela peut causer un bruit fort et soudain qui peut endommager les haut-parleurs. Baissez ou mettez toujours le volume de votre amplicateur en sourdine, ou éteignez-le complètement avant d’effectuer toute connexion.

Connecter l’adaptateur d’alimentation

Assurez-vous que l’interrupteur Marche/Arrêt est en position OFF (externe) et que l’adaptateur d’alimentation n’est pas branché à une prise secteur.

Branchez le câble d’alimentation Thorens à la prise d’alimentation du panneau arrière (7).

Après avoir choisi et installé la prise secteur enﬁchable correcte pour votre pays, branchez l’adaptateur d’alimentation à une prise secteur et appuyez sur l’interrupteur M/A sur le panneau arrière (6).

Utilisez toujours l’adaptateur secteur fourni ou une pièce de rechange Thorens originale !

Si vous préférez, le MM 008 peut être laissé sous tension, grâce à sa consommation électrique très faible. Si vous envisagez de ne pas l’utiliser pendant un temps prolongé, nous vous suggérons de débrancher l’adaptateur secteur de la prise secteur.

Le MM 008 est maintenant prêt à l’utilisation. Vous pouvez à présent mettre sous tension ou désactiver la sourdine de votre ampliﬁcateur et apprécier votre musique favorite !

Connecter votre ordinateur et enregistrer des pistes audio (ADC)

Le MM 008 ADC est équipé d’un convertisseur analogique-numérique haute résolution qui vous permet d’enregistrer des pistes vinyle directement sur le disque dur de votre ordinateur. Il fonctionne à la fois avec des ordinateurs sous Microsoft® Windows® et Apple® Mac OS®.

Connectez la prise USB (9) du panneau arrière à une prise USB libre de votre ordinateur en utilisant le câble fourni ou tout autre câble USB approuvé. L’assistant « Ajout de nouveau matériel détecté » de l’ordinateur devrait reconnaître le MM 008 ADC, qui apparaîtra sur l’écran sous le nom « Thorens MM-008ADC » pendant son installation. Une fois l’installation terminée, vous pouvez commencer à enregistrer.

Assurez-vous que votre logiciel d’enregistrement est

réglé pour accepter du contenu audio par USB et qu’il reconnaît « Thorens MM-008ADC » comme sa source audio.

Logiciel d’enregistrement :

Microsoft® Windows® et Apple® Mac OS® sont tous les deux livrés avec des logiciels d’enregistrement audio très simples pré-installés. Cependant, pour proﬁter pleinement des facilités d’enregistrement haute résolution offertes par le MM 008 ADC, nous recommandons un logiciel d’enregistrement qui peut enregistrer à 24 bits/96 kHz et sauver des ﬁchiers audio haute résolution sans pertes comme FLAC ou Apple® Lossless.

Veuillez consulter www.thorens.com/adc pour une liste de logiciels d’enregistrement tiers recommandés disponibles par téléchargement sur Internet.

Note : Lorsque vous téléchargez des chiers d’Internet, vous devez toujours utiliser un logiciel anti-virus actualisé. Thorens n’accepte aucune responsabilité et ne fournit aucun support pour les logiciels tiers.

Spécications techniques (MM 008)

Mode Amplication à 1 kHz Impédance d’entrée (MM) Impédance d’entrée (MC) Réponse en fréquence (plate) Réponse en fréquence (-3 dB) Respect de la courbe RIAA Distorsion harmonique totale+bruit Rapport signal-bruit Diaphonie Sensibilité d’entrée (MM) Sensibilité d’entrée (MC) Tension de sortie maxi. Impédance de sortie Connexions d’entrée Connexions de sortie Alimentation Consommation électrique Poids Dimensions (L x H x P)

Les spéciﬁcations techniques sont sujettes à modiﬁcation sans préavis.

MM/MC (commutable) 40 dB (MM) / 60 dB (MC) 47 kΩ + 220 pF ﬁxes 47 kΩ + 1 nF (modiﬁable avec ﬁches de charge externes) 20 Hz - 20 kHz ±0,3 dB 10 hZ - 50 kHz ±0,3 dB <0,013% (MM) / <0,055% (MC) >86 dB (MM) / >72 dB (MC) ≧40 dB 3,29 mVrms pour -10 dBV en sortie (316 mVrms) 0,325 mVrms pour -10 dBV en sortie (316 mVrms) 482 mVrms à 5 mVrms en entrée (1 kHz) 47 Ω 3 paires de prises RCA (gauche/droite) 1 paire de prises RCA (gauche/droite) 24 V CC 3,4 W/15 mA 504 g (bloc d’alimentation non inclus) 150 x 50 x 117 mm

Spécications techniques (MM 008 ADC)

MM/MC (commutable) 40 dB (MM) / 60 dB (MC) 47 kΩ + 220 pF ﬁxes 47 kΩ + 1 nF (modiﬁable avec ﬁches de charge externes) 20 Hz - 20 kHz ±0,3 dB 10 hZ - 50 kHz ±0,3 dB <0,013% (MM) / <0,055% (MC) >86 dB (MM) / >72 dB (MC) ≧40 dB 3,29 mVrms pour -10 dBV en sortie (316 mVrms) 0,325 mVrms pour -10 dBV en sortie (316 mVrms) 482 mVrms à 5 mVrms en entrée (1 kHz) 47 Ω 3 paires de prises RCA (gauche/droite) 1 paire de prises RCA (gauche/droite) 24 V CC 3,5 W/15 mA 511 g (bloc d’alimentation non inclus) 150 x 50 x 117 mm Tenor TE7022L 24Bit Delta Sigma 8,16, 32, 44,1, 48, 96 kHz USB 2.0 entièrement rétrocompatible avec USB 1.1 Windows® 8, Windows® 7, Vista, XP, Mac OS®

Les spéciﬁcations techniques sont sujettes à modiﬁcation sans préavis.

Safety instructions Sicherheitshinweise Consignes de sécurité

MM 008 MM 008 ADC

CAUTION

To reduce risk of electric shock, do not remove the cover (or back). No user-serviceable parts inside.

WARNING

TO PREVENT FIRE OR SHOCK HAZARD, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

This product was tested and complies with all the requirements for the CE Mark.

Compliant to 2002/95/EC (RoHS)

IMPORTANT: DISPOSAL OF WASTE EQUIPMENT BY USERS IN PRIVATE HOUSEHOLDS IN THE EUROPEAN UNION

This symbol on the product or on its packaging indicates that this product must not be disposed off with your other household waste. Instead, it is your responsibility to dispose of your waste equipment by handing it over to a designated collection point for the recycling of waste electrical and electronic equipment. The separate collection and recycling of your waste equipment at the time of disposal will help to conserve natural resources and ensure that it is recycled in a manner that protects human health and the environment. For more information about where you can drop off your waste equipment for recycling,

please contact your local city ofﬁ ce, your household

waste disposal service or the shop where you purchased the product.

UM008-SAFETYINSTR-0813-A

VORSICHT

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren beﬁ nden sich keine vom Benutzer zu wartenden Teile.

ATTENTION

Le Le châssis de l’appareil ne doit pas être ouvert, aﬁ n d’éviter tout choc électrique. Auaucune pièce nécessitant un entretien de la part de l’utilisateur ne se trouve à l’intérieur de l’appareil.

WARNUNG

UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

Dieses Elektronikprodukt entspricht den gültigen Richtlinien zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.

2002/95/EC (RoHS) konform.

WICHTIG: ENTSORGUNG VON ELEKTROGERÄTEN DURCH VERBRAUCHER IN PRIVATEN HAUSHALTEN INNERHALB DER EU

Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass dieses Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Entsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit von Mensch und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyceln abgeben können, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dort, wo Sie das Gerät erworben haben.

AVERTISSEMENT

POUR EVITER TOUT DANGER D’INCENDIE ET DE CHOC ELECTRIQUE, L’APPAREIL NE DOIT PAS ETRE EXPOSE A LA PLUIE ET A L’HUMIDITE.

Ce produit électronique est conforme aux directives européennes pour l‘obtention de la marque CE. Tous les essais nécessaires ont été effectués avec un résultat positif.

Conforme 2002/95/EC (RoHS).

IMPORTANT : ELIMINATION D‘APPAREILS ELECTRIQUES PAR LES UTILISATEURS PARTICULIERS RESIDANT DANS LA CE

Ce symbole, ﬁ gurant sur le produit ou sur son emballage, indique que ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de votre responsabilité de remettre ce produit à une entreprise d’élimination ou de recyclage d’appareils électriques de tous types (par ex. une décharge spécialisée). La collecte sélective et la réutilisation de tous vos anciens appareils électroniques à l’occasion de leur élimination, contribuent à la protection de l’environnement et assurent qu’ils soient recyclés de manière à éviter de porter atteinte à la santé humaine et à la protection de la nature. Pour obtenir de plus amples informations sur les dépôts et le recyclage des appareils électroniques usagés, adressez-vous aux autorités locales, aux déchèteries ou au distributeur qui vous a vendu l’appareil.

Thorens Export Company AG

Im Huebel 1, CH-4304 Giebenach

www.thorens.com

UM008-0813-A
