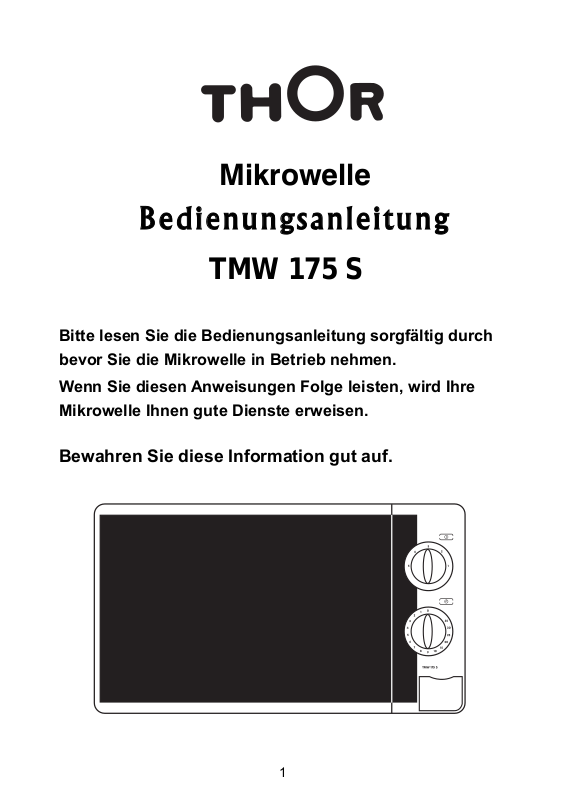

Mikrowelle
Bedienungsanleitung
TMW 175 S
Bitte lesen Sie die Bedienungsanleitung sorgfältig durch
bevor Sie die Mikrowelle in Betrieb nehmen.
Wenn Sie diesen Anweisungen Folge leisten, wird Ihre
Mikrowelle Ihnen gute Dienste erweisen.
Bewahren Sie diese Information gut auf.
Vorkehrungen um Energie zu sparen
2
a. Versuchen Sie nicht die Mikrowelle in Betrieb zu nehmen wenn die Türen
geö
Mikrowellenenergie führt.
b. Platzieren Sie keine Gegenstände zwischen der Vorderseite der Mikrowelle
und
ansammeln.
c.
Wenn das Gerät nicht in einwandfrei sauberen Zustand gehalten wird, kann
die Oberfläche beschädigt werden, was die Lebensdauer beeinträchtigt und
zu gefährlichen Situationen führen kann.
ffnet sind, da dies in zu einem gefährlichen Ausstoß von
der Tür und lassen Sie keine Reinigungsmittelreste in den Dichtungen
WARNUNG: Wenn die Türe oder Scharniere beschädigt sind, darf die
Mikrowelle nicht in Betrieb genommen werden bis der Schaden von einer
fachkundigen Person behoben worden ist.
Technische Daten
Modell
Netzspannung: 230V~50Hz
Leistung: 1150W
Ausgangsleistung
Kapazität: 17 Liter
Mitgeliefertes Zubehör: Drehteller {Φ245mm}
Außendimensionen 461x375x280 mm
Netto Gewicht:
TMW 175 S
700W
ungefähr.12.2 kg
Wichtige Sicherheitsanleitungen
3
Um die Gefahr von Bränden, elektrischen Schlages, Feuer, Verletzung von Personen zu
verringern oder übermäßigen Energieverbrauch zu vermeiden:
1. Warnung: Flüssigkeiten und andere
Nahrungsmittel dürfen nicht in
geschlossenen
werden, da diese
2. Warnung:
Fachmann darf die Abdeckung der
Mikrowelle entfernen.
3. Warnung: Erlauben Sie Kindern nur
die Mikrowelle ohne Aufsicht zu
benutzen, wenn eine angemessene
Anleitung erteilt worden ist, damit das
Kind in der Lage ist, die Mikrowelle in
einer sicheren Weise zu benutzen und
die Gefahren des unsachgemäßen
Gebrauchs versteht.
4. Warnung:
nur unter Aufsicht eines
Erwachsenen benutzen.
Aufsicht eines Erwachsenen benutzen.
5. Nur Mikrowellengeeignetes
Kochgeschirr sollte verwendet werden.
6. Die Mikrowelle sollte regelmäßig
gereinigt werden und Essensreste
entfernt werden.
7. Lesen und beachten Sie folgendes:
„Vorkehrungen um Energie zu sparen“
8. Wenn Sie Lebensmittel in Plastik oder
Papierhüllen erwärmen, kontrollieren
Sie regelmäßig ob nicht Funken
erzeugt werden.
9. Wenn Sie Rauch bemerken, schalten
Sie das Gerät aus, ziehen den
Stromstecker aus der Steckdose und
halten Sie die Türen geschlossen um
die Flammen zu ersticken.
10. Überkochen Sie keine Nahrungsmittel.
11. Benutzen Sie die Mikrowelle nicht um
Gegenstände zu lagern. Lassen Sie
keine Kekse oder Brot in der
Mikrowelle wenn diese nicht benutzt
wird.
12. Entfernen Sie die Verschlussclips
bevor Sie Papier- oder Plastikbeutel
in die Mikrowelle legen.
Behälter erwärmt
explodieren könnten.
Nur ein autorisierter
Kinder sollten das Gerät
13. Installieren und Platzieren Sie die
Mikrowelle nur an geeigneten Orten.
14. Eier und hart gekochte Eier sollten
nicht in der Mikrowelle erwärmt
werden, da sie explodieren können.
15. Benutzen Sie dieses Gerät nur für
den beabsichtigten Gebrauch, wie in
diesem Handbuch beschrieben.
Benutzen Sie keine ätzenden
Chemikalien. Diese Art von Ofen ist
entworfen worden um Lebensmittel zu
wärmen, zu kochen oder zu trocknen.
Die Mikrowelle ist nicht für
industriellen oder Laborgebrauch
gedacht.
16. Wenn das Netzkabel beschädigt ist,
muss es vor Betriebnahme der
Mikrowelle vom Servicepersonal
ausgetauscht werden.
17. Das Gerät ist nur für die
Innenverwendung gedacht.
18. Verwenden Sie die Mikrowelle nicht in
der Nähe von Wasser, eines
Swimming Pools oder in einem
feuchten Keller.
19. Die Oberflächentemperatur kann sehr
hoch werden.
20. Verlegen Sie das Netzkabel nicht über
Tischecken oder spitze Gegenstände.
21. Mangel an Sauberkeit kann zu
Oberflächenbeschädigungen
Zudem kann es auch die
Lebensdauer der Mikrowelle
beeinträchtigen.
22. Schütteln beziehungsweise rühren
Sie den Inhalt von Babyflaschen oder
Babygläsern durch und kontrollieren
Sie die Temperatur bevor Sie sie
Ihrem Kind geben.
23. Wenn Sie Getränke erwärmen,
können sie zu kochen anfangen.
Passen Sie auf, wenn Sie die
Behälter greifen.
Das Risiko von Verletzungen vermeiden
4
GEFAHR
Elektrischer Schlag
Innere Komponenten zu berühren
kann ernsthafte Verletzungen oder
sogar den Tod zur Folge haben.
Missachten Sie diesen Hinweis nicht.
WARNUNG
Elektrischer Schlag
Unsachgemäße Anwendung kann zu
einem elektrischen Schlag führen.
Stecken Sie das Gerät nicht ans Netz
an, wenn die Mikrowelle noch nicht
richtig installiert und platziert ist.
REINIGUNG
Vergewissern Sie sich, dass die
Mikrowelle nicht mit dem Stromkreis
verbunden ist. Ziehen Sie den Stecker
aus der Dose.
1. Reinigen Sie zuerst das Innere der
Mikrowelle mit einem feuchten Tuch
2. Reinigen Sie das Zubehör in
seifigem Wasser
3. Die Tür und die Scharniere müssen
mit einem feuchten Tuch gereinigt
werden, wenn sie schmutzig sind.
Schukostecker
Dieses Gerät muss richtig platziert
sein. Im Falle eines elektrischen
Schlags ziehen Sie sofort den Stecker
aus der Steckdose. Dieses Gerät ist
ausgestattet mit einem Erdungskabel
und einem Erdungsstecker. Der
Stecker muss sachgemäß in eine
ebenso sachgemäß installierte
Steckdose gesteckt werden.
Konsultieren Sie einen Fachmann,
wenn Sie Zweifel bezüglich Erdung
haben. Wenn es notwendig ist, ein
Verlängerungskabel zu verwenden,
verwenden Sie nur eines, das
genauso ein Erdungskabel und einen
Erdungsstecker hat.
1. ein kurzes Kabel wird mitgeliefert,
somit reduzieren Sie das Risiko
darüber zu stolpern
2. wenn Sie ein langes Kabel
verwenden wollen:
ihr besorgtes Kabel sollte
zumindest den gleichen
Anforderungen entsprechen
wie das mitgelieferte Kabel.
(Gleicher Querschnitt der
Adern.)Bitte keine weiteren
Geräte einstecken.
2) das Verlängerungskabel muss
ein 3-Adriges Kabel mit
Schutzleiter und
Schutzkontaktstecker sein.
3) das lange Kabel sollte
behutsam verlegt werden, so
dass es nicht über ein
Tischende verläuft und kleine
Kinder daran ziehen können.
5
ZUBEHÖR
ACHTUNG
Es ist anderen Personen,
außer dem autorisierten
Fachpersonal nicht erlaubt,
die Mikrowelle zu
reparieren.
Siehe Anleitungen zu
„Materialien die Sie für Ihre
Mikrowelle verwenden
können oder vermeiden
sollen“
Es gibt auch nicht-metallische Materialien, die
nicht für die Mikrowelle geeignet sind. Wenn Sie
Zweifel haben, können Sie das Material mit dem
folgenden Test testen.
Material Test:
1. geben Sie das fragwürdige Material/Zubehör in
ein Mikrowellen geeignetes Geschirr und fügen
Sie 250 ml kaltes Wasser dazu
2. Kochen Sie mit maximaler Leistung 1 Minute
lang
3. Befühlen Sie das Zubehör vorsichtig. Wenn
das leere Zubehör warm ist, verwenden Sie es
nicht für die Mikrowelle.
4. Halten Sie die einminütige Kochzeit ein.
Materialien, die Sie für Ihre Mikrowelle verwenden können
Aluminium Folie Nur für die Abschirmung. Schmale Streifen können dazu
verwendet werden, dünne Teile von Fleisch oder Geflügel
abzudecken um sie vor Überkochen zu schützen. Es kann
zu Funkenüberschlag kommen, wenn die Folie zu dicht an
der Wand ist.
Lassen Sie zumindest einen Freiraum von 2,5 cm!
Keramik Verwenden Sie nur mikrowellengeeignetes. Verwenden Sie
nicht zerbrochenes oder beschädigtes Geschirr.
Glasbehälter Entfernen Sie immer den Deckel. Verwenden Sie es nur um
das Essen leicht zu erwärmen. Viele Glasbehälter sind
nicht hitzebeständig und können zerbrechen.
Glassgeschirr Benutzen Sie nur hitzebeständiges Geschirr. Vergewissern
Sie sich, dass keine Metallteile vorhanden sind. Verwenden
Sie nicht zerbrochenes oder beschädigtes Geschirr.
Mikrowellen geeignete
Tüten und Beutel
Papierteller und -becher
Papiertücher Verwenden Sie sie um das Fett abzuwischen. Nur für kurze
Pergament Papier Verwenden Sie dieses um Speisen abzudecken
Plastik Nur Mikrowellengeeignetes verwenden! Folgen Sie den
Plastikverpackung Nur Mikrowellengeeignetes verwenden! Verwenden Sie es
Thermometer Nur Mikrowellengeeignetes verwenden!
Wachspapier Verwenden Sie dieses um Feuchtigkeit zu erhalten
Folgen Sie den Anweisungen. Verschließen Sie sie nicht
mit einer metallischen Spange. Machen Sie kleine Löcher
damit der Dampf entweichen kann
Verwenden Sie diese nur für kurze Kochzeiten. Lassen Sie
die Mikrowelle nicht unbeaufsichtigt während dem Kochen.
Kochzeiten verwenden.
Anweisungen. Einige Plastikbehälter zerlaufen, wenn das
Essen darin zu heiß wird.
um das Essen abzudecken und die Feuchtigkeit zu
erhalten.
(Fleischthermometer)
Materialien, die Sie für Ihre Mikrowelle vermeiden sollen
6
Aluminiumbehälter Kann Funken erzeugen. Geben Sie die Speisen in
Mikrowellengeeignetes Geschirr.
Essenskarton mit
Metallträger
Metall oder metallische
Gegenstände
Papiertüten Kann Feuer in der Mikrowelle erzeugen
Plastik Schaumgummi Kann schmelzen wenn es zu hoher Temperatur ausgesetzt ist
Holz Holz wird austrocknen und könnte zersplittern.
Kann Funken erzeugen. Geben Sie die Speisen in
Mikrowellengeeignetes Geschirr.
Kann Funken erzeugen. Schirmen die Mikrowellen ab.
Mikrowelle aufstellen
Teile und Zubehör Bezeichnung
Entfernen Sie das Verpackungsmaterial. Ihre Mikrowelle kommt mit dem folgenden
Zubehör:
1 Glasteller
1 Drehring
1 Bedienungsanleitung
G
Wenn die Tür geöffnet wird, schaltet sich die Leistung ab.
F
E
D
C B
A) Bedienfeld
B) Antriebsachse
C) Drehständer
D) Glasteller
E) Sichtfenster
F) Scharniere
G) Türverriegelung
A
Drehteller Installation
7
Unterseite
Glasteller
Drehachse
Drehring
a) Stellen Sie den Glasteller niemals auf den Kopf.
Beweglichkeit des Glastellers sollte nie eingeschränkt
sein.
b) Der Glasteller und der Drehring müssen beim
Kochen immer verwendet werden
Die Speisen und die Behälter werden während dem
c)
Kochen immer auf den Glasteller gestellt
d) Wenn der Glasteller oder der Drehring bricht,
kontaktieren Sie bitte das Servicepersonal.
Montageanweisung für die Mikrowelle
Die
Entfernen Sie das Verpackungsmaterial.
Untersuchen Sie das Gerät auf Schäden
wie Dellen oder zerbrochene Türen.
Installieren Sie das Gerät nicht, falls ein
Schaden besteht.
Installation
1. Wählen Sie einen Untergrund der
viel Freiraum lässt.
12 inch(30cm)
3.0 inch(7.5cm)
3.0 inch(7.5cm)
Ein Minimum Freiraum von 7,5 cm
muss zwischen der Mikrowelle und
der Wand sein. Eine Seite muss offen
bleiben.
(1) Entfernen Sie nicht die Beine der
(2) Wenn Sie die Türen der
OPEN
Mikrowelle
Mikrowelle blockieren kann dies
das Gerät schädigen.
Schrank: Entfernen Sie alle Schutzfolien
von der Mikrowellenoberseite.
Entfernen Sie jedoch nicht das hellbraune
MICA Schutzschild, das an der Mikrowelle
klebt, um das Magnetron zu schützen.
(3) Platzieren Sie das Gerät so weit
wie möglich entfernt von Radios
oder Fernseher. Es könnte
ansonsten zu Funkstörungen
kommen
2. Sie Ihre Mikrowelle an
Schließen
einer Standard Steckdose an.
Vergewissern Sie sich, dass die
Leistung und Spannung
mit den
Angaben auf dem Typenschild
Warnung: Installieren Sie das Gerät nicht
über einem Herd oder einem anderen
Hitzeerzeugenden Gerät. Wenn es in der
Nähe installiert wird, könnte die Mikrowelle
beschädigt werden und die Garantie nicht
gelten.
übereinstimmen.
BEDIENUNG
8
Bedienblende und Eigenschaften
1. Wählen Sie die gewünschte Leistungsstufe durch Drehen des Knopfes.
2. Wählen Sie die gewünschte Kochzeit gemäss Hinweisen durch Drehen des Knopfes.
3. Der Mikrowellenofen wird automatisch mit dem Kochen beginnen, wenn Zeit und
Leistungsstufe eingestellt worden sind.
4. Nach Ablauf der Zeit wird das Gerät das Ende mit einem Piepton bestätigen.
5. Bei Nichtgebrauch bitte "0" stellen. immer die Zeit/Timer auf
Achtung: Nach dem Herausnehmen
von Lebensmitteln aus der
Mikrowelle stellen Sie bitte sicher,
dass der Knebel der Zeitschaltuhr/
Timer sich in der „0“ Position
Leistung
Timer
befindet. Falls dies nicht geschieht
und die Mikrowelle ohne
Nahrungsmittel betrieben wird, kann
dies zu Überhitzung und
Beschädigung des Magnetrons
führen.
Funktion Leistung (%) Empfiehlt sich für
1
2
3
4
5
17% Mikrowellen Temperatur halten, Eiscreme antauen
Auftauen Suppen33% Mikrowellen
55% Mikrowellen
77% Mikrowellen
100% Mikrowellen
Fisch, Eintopf
Reis, Fisch, Hähnchen, Fleisch
Aufwärmen, Wasser kochen,
risches Gemüse, Geflügel,
f
Wärmen von Getränken
9
Fehlersuche
Normal
Mikrowelle stört Fernseher Radio und TV Empfang kann gestört werden, wenn die
Mikrowelle in Betrieb genommen wird. Dies verhält sich
ähnlich wie andere elektrische Geräte wie Fön, Mixer,
Staubsauer und ähnliches. Das ist ganz normal.
Das Licht ist abgedunkelt Wenn die Mikrowelle mit wenig Leistung betrieben wird,
kann es passieren, dass sich das Licht abdunkelt. Das ist
ganz normal.
Dampfentwicklung an der
Tür, heiße Luft aus der
Lüftung
Die Mikrowelle startete
unabsichtlich im Leergang
Fehler Ursache Hilfsmittel
Mikrowelle kann nicht
gestartet werden
Mikrowelle erhitzt nicht
Glasteller macht Geräusche
wenn die Mikrowelle in
Be
trieb genommen wird
Während es Kochens kann Dampf aus den
Nahrungsmitteln
der Lüftung abgezogen. Aber einiges kann sich auch auf
einem kühlen Platz wie neben die Tür sammeln. Das ist
ganz normal.
Wenn die Mikrowelle leer ist und kurzzeitig in Betrieb
genommen wird, schadet das dem Gerät nicht. Aber es
sollte vermieden werden, da das Gerät beschädigt
werden kann.
(1) Kabel ist nicht richtig
angeschlossen
(2) Sicherung ist gefallen
(3) Stromausfall
(4) Tür schließt nicht gut
(5) Schmutzreste am
Boden
entweichen. Das meiste davon wird von
(1) Entfernen Sie das Kabel von
de
r Steckdose, dann schließen
Sie
es wieder an.
(2) Kontrollieren Sie die
Sicherungen
(3) Testen Sie die Steckdose mit
an
deren elektrischen Geräten
(4) Schließen Sie die Tür gut.
(5) Reinigen Sie die Mikrowelle
(s
.a. Reinigung und Pflege)
Elektronische Geräte und elektronische Ausstattung sollte gesammelt und
ordnungsgemäß entsorgt werden. Schmeißen Sie die Mikrowelle nicht in
den Müll, sondern geben Sie sie an den dafür eingerichteten Sammelstellen
ab.
Microwave Oven
10
INSTRUCTION MANUAL
MODEL:TMW 175 S
Read these instructions carefully before using your
microwave oven, And keep it carefully.
If you follow the instructions, your oven will provide you with
many years of good service.
SA VE THESE INSTRUCTIONS CAREFULLY
PRECAUTIONS TO AVOID POSSIBLE EXPOSURE
11
TO EXCESSIVE MICROWAVE ENERGY
(a) Do not attempt to operate this oven with the door open since this can
result in harmful exposure to microwave energy. It is important not to
break or tamper with the safety interlocks.
(b) Do not place any object between the oven front face and the door or allow
soil or cleaner residue to accumulate on sealing surfaces.
(c) WARNING: If the door or door seals are damaged, the oven must not
be operated until it has been repaired by a competent person.
ADDENDUM
If the apparatus is not maintained in a good state of cleanliness, its surface could
be degraded and affect the lifespan of the apparatus and lead to a dangerous
situation.
Specifications
Model:
Rated Voltage:
Rated Input Power (Microwave):
Rated Output Power(Microwave):
Oven Capacity:
Turntable Diameter:
External Dimensions(LxWxH):
Net Weight:
TMW 175 S
230V~50Hz
1150W
700W
17L
245mm
461x375x280mm
Approx.12.2kg
IMPORTANT SAFETY INSTRUCTIONS
12
WARNING
1. Warning: Liquids and other foods must
not be heated in sealed containers since
they are liable to explode.
2. Warning: It is hazardous for anyone other
than a competent person to remove a
cover which gives protection against
exposure to microwave energy.
3. Warning: Only allow children to use the
oven without supervision when adequate
instructions have been given so that the
child is able to use the oven in a safe way
and understand the hazards of improper
use.
4. Warning: When the appliance is operated
in the combination mode, children should
only use the oven under adult supervision
due to the temperatures generated.
(only for grill series)
5. Only use utensils suitable for use in
microwave ovens.
6. The oven should be cleaned regularly and
any food deposits should be removed.
7. Read and follow the specific:"PRECAU TIONS TO AVOID POSSIBLE EXPOSURE
TO EXCESSIVE MICROWAVE ENERGY".
8. When heating food in plastic or paper
containers, keep an eye on the oven due
to the possibility of ignition.
9. If smoke is observed, switch off or unplug
the appliance and keep the door closed
in order to stifle any flames.
10. Do not overcook food.
11. Do not use the oven cavity for storage
purposes. Do not store items,
such as bread, cookies, etc. inside the
oven.
12. Remove wire twist-ties and metal handles
from paper or plastic containers/bags
before placing them in the oven.
13. Install or locate this oven only in
accordance with the installation
instructions provided.
14. Eggs in the shell and whole hard-boiled
eggs should not be heated in microwave
ovens since they may explode, even
after microwave heating has ended.
To reduce the risk of fire, electric shock, injury to persons
or exposure to excessive microwave oven energy when
using your appliance, follow basic precautions, including
the following:
15. Use this appliance only for its intended
uses as described in manual. Do not
use corrosive chemicals or vapors
in this appliance. This oven is especially
designed to heat. It is not designed for
industrial or laboratory use.
16. If the supply cord is damaged, it must
be replaced by the manufacturer, its
service agent or similarly qualified
persons in order to avoid a hazard.
17. Do not store or use this appliance
outdoors.
18. Do not use this oven near water, in a
wet basement or near a swimming
pool.
19. The temperature of accessible surfaces
may be high when the appliance is
operating. Keep cord away from heated
surface, and do not cover any events
on the oven.
20. Do not let cord hang over edge of table
or counter.
21. Failure to maintain the oven in a clean
condition could lead to deterioration
of the surface that could adversely
affect the life of the appliance and
possibly result in a hazardous situation.
22. The contents of feeding bottles and
baby food jars shall be stirred or shaken
and the temperature checked before
consumption, in order to avoid burns.
23. Microwave heating of beverages can
result in delayed eruptive boiling,
therefore take care when handling the
container.
24.The appliance is not intended for use by
persons (including children) with reduced
physical , sensory or mental capabilities,
or lack of experience and knowledge,
unless they have been given supervision
or instruction concerning use of the
appliance by a person responsible for their
safety.
25.Children should be supervised to ensure
that they do not play with the appliance.
26.The microwave oven shall not be placed
in a cabinet.
To Reduce the Risk of Injury to Persons
13
Grounding Installation
DANGER
Electric Shock Hazard
Touching some of the internal
components can cause serious
personal injury or death. Do not
disassemble this appliance.
WARNING
Electric Shock Hazard
Improper use of the grounding
can result in electric shock. Do
not plug into an outlet until
appliance is properly installed
and grounded.
This appliance must be grounded. In the event of
an electrical short circuit, grounding reduces the
risk of electric shock by providing an escape wire
for the electric current. This appliance is equipped
with a cord having a grounding wire with a
grounding plug. The plug must be plugged into an
outlet that is properly installed and grounded.
Consult a qualified electrician or serviceman if the
grounding instructions are not completely
understood or if doubt exists as to whether the
appliance is properly grounded. If it is necessary
to use an extension cord, use only a 3-wire
extension cord.
CLEANING
Be sure to disconnect the
oven from the power supply.
1. Clean the inside of the oven after using
with a slightly damp cloth.
2. Clean the accessories in the usual way
in soapy water.
3. The door frame and seal and
neighboring parts must be cleaned
carefully with a damp cloth when they
are dirty.
Two-round-pin plug
1. A short power-supply cord is provided to
reduce the risks resulting from becoming
entangled in or tripping over a longer cord.
2. If a long cord set or extension cord is used:
1)The marked electrical rating of the cord set
or extension cord should be at least as great
as the electrical rating of the appliance.
2)The extension cord must be a grounding type 3-wire cord.
3)The long cord should be arranged so that it
will not drape over the counter top or tabletop
where it can be pulled on by children or tripped
over unintentionally.
CAUTION
14
Personal Injury Hazard
It is hazardous for anyone
other than a competent person
to carry out any service or repair
operation that involves the removal
of a cover which gives protection
against exposure to microwave
energy.
UTENSILS
See the instructions on "Materials you can use in
microwave oven or to be avoided in microwave oven."
There may be certain non-metalic utensils that are not
safe to use for microwaving. If in doubt, you can test the
utensil in question following the procedure below.
Utensil Test:
1. Fill a microwave-safe container with 1 cup of cold
water (250ml) along with the utensil in question.
2. Cook on maximum power for 1 minute.
3. Carefully feel the utensil. If the empty utensil is
warm, do not use it for microwave cooking.
4. Do not exceed 1 minute cooking time.
Materials you can use in microwave oven
Utensils
Aluminum foil Shielding only. Small smooth pieces can be used to cover thin parts of
Browning dish
Dinnerware
Glass jars
Glassware
Oven cooking
bags
Paper plates
and cups
Paper towels
Parchment
paper
Plastic
Plastic wrap
Thermometers Microwave-safe only (meat and candy thermometers).
Wax paper Use as a cover to prevent splattering and retain moisture.
Remarks
meat or poultry to prevent overcooking. Arcing can occur if foil is too
close to oven walls. The foil should be at least 2.5cm away from oven
walls.
Follow manufacturer’s instructions. The bottom of browning dish must
be at least 5mm above the turntable. Incorrect usage may cause the
turntable to break.
Microwave-safe only. Follow manufacturer's instructions. Do not use
cracked or chipped dishes.
Always remove lid. Use only to heat food until just warm. Most glass jars
are not heat resistant and may break.
Heat-resistant oven glassware only. Make sure there is no metalic trim.
Do not use cracked or chipped dishes.
Follow manufacturer’s instructions. Do not close with metal tie. Make
slits to allow steam to escape.
Use for short–term cooking/warming only. Do not leave oven unattended
while cooking.
Use to cover food for reheating and absorbing fat. Use with supervision
for a short-term cooking only.
Use as a cover to prevent splattering or a wrap for steaming.
Microwave-safe only. Follow the manufacturer’s instructions. Should be
labeled "Microwave Safe". Some plastic containers soften, as the food
inside gets hot. "Boiling bags" and tightly closed plastic bags should be
slit, pierced or vented as directed by package.
Microwave-safe only. Use to cover food during cooking to retain
moisture. Do not allow plastic wrap to touch food.
Materials to be avoided in microwave oven
15
Utensils
Aluminum tray
Food carton with
metal handle
Metal or metal-
trimmed utensils
Metal twist ties
Paper bags
Plastic foam
Wood
Remarks
May cause arcing. Transfer food into microwave-safe dish.
May cause arcing. Transfer food into microwave-safe dish.
Metal shields the food from microwave energy. Metal trim may
cause arcing.
May cause arcing and could cause a fire in the oven.
May cause a fire in the oven.
Plastic foam may melt or contaminate the liquid inside when exposed
to high temperature.
Wood will dry out when used in the microwave oven and may split
or crack.
SETTING UP YOUR OVEN
Names of Oven Parts and Accessories
Remove the oven and all materials from the carton and oven cavity.
Your oven comes with the following accessories:
Glass tray 1
Turntable ring assembly 1
Instruction Manual 1
F
A
G
Shut off oven power if the door is opened during operation.
E
C B
D
A) Control panel
B) Turntable shaft
C) Turntable ring assembly
D) Glass tray
E) Observation window
F) Door assembly
G) Safety interlock system
Turntable Installation
16
Hub (underside)
Glass tray
Turntable shaft
a. Never place the
tray should never be restricted.
b. Both
always be used during cooking.
c. All food and containers of food are always placed
on the
d. If
breaks, contact your nearest authorized service
center.
Turntable ring assembly
glass tray
glass tray
glass tray
glass tray
and
for cooking.
or
turntable ring assembly
upside down. The glass
turntable ring assembly
cracks or
Built-under Installation:
We provide an other installation manual for built-under installation.
Please read it carefully before installing the microwave oven.
Countertop Installation
Remove all packing material and accessories.
Examine the oven for any damage such as
dents or broken door. Do not install if oven is
damaged.
Cabinet: Remove any protective film found
on the microwave oven cabinet surface.
Do not remove the light brown Mica cover
that is attached to the oven cavity to
protect the magnetron.
Installation
1.
Select a level surface that provide
enough open space for the intake
and/or outlet vents.
30cm
7.5cm
7.5cm
OPEN
(3) Blocking the intake and/or outlet openings
can damage the oven.
(4) Place the oven as far away from
radios and TV as possible.
Operation of microwave oven may
cause interference to your radio or TV
reception.
2. Plug your oven into a standard household
outlet. Be sure the voltage and the
frequency is the same as the voltage
and the frequency on the rating label.
must
A minimum clearance of 7.5cm is
required between the oven and any
adjacent walls. One side must be open.
(1) Leave a minimum clearance of
30cm above the oven.
(2) Do not remove the legs from the
bottom of the oven.
WARNING: Do not install oven over a
range cooktop or other heat-producing
appliance. If installed near or over a heat
source, the oven could be damaged and
the warranty would be void.
OPERATION
17
Control Panel and Features
Operation Instructions
Power
Timer
1.To set cooking power by turning the
power knob to desired level.
2.To set the time of cooking by turning
the timer knob to desired time per
your food cooking guide.
3.The microwave oven will
automatically start cooking after
power level and time are set.
4.After the cooking time is up, the unit
will "Dong" to stop.
5.If the unit is not in use, always set
time to "0".
Function/Power
1
2
3
4
5
Output
17% micro.
33% micro.
55% micro.
77% micro.
100% micro.
Application
Soften ice cream
Soup stew, soften butter or defrost
Stew, fish
Rice, fish, chicken, ground meat
Reheat, milk, boil water, vegetables, beverage
Notice: When removing food from the oven, please ensure that the oven
power is switched off by turning the timer switch to 0 (zero).
Failure to do so, and operating the microwave oven without food in
it, can result in overheating and damage to the magnetron.
Trouble shooting
18
It is forbidden to run the unit without any food inside.
It is very dangerous.
According to Waste of Electrical and Electronic Equipment
(WEEE) directive, WEEE should be separately collected and
treated. If at any time in future you need to dispose of this
product please do NOT dispose of this product with household
waste. Please send this product to WEEE collecting points
where available.
19
Four à micro-ondes
MODE D’EMPLOI
MODÈLE :
TMW 175 S
Veuillez lire attentivement les instructions avant
d’utiliser votre four à micro-ondes et conservez-les pour
pouvoir les consulter ultérieurement.
CONSERVEZ CES INSTRUCTIONS.
MESURES DE SÉCURITÉ POUR ÉVITER UNE
(
20
EXPOSITION EXCESSIVE AUX MICRO-ONDES
(a) N’essayez pas d’utiliser le four lorsque la porte est ouverte, l’exposition aux
micro-ondes peut être dangereuse pour la santé. Il est important de ne
pas casser ou manipuler les dispositifs de verrouillage.
(b) Ne déposez aucun objet entre la partie avant du four et la porte et ne laissez
pas de saletés ou de restes de produits de nettoyage sur les surfaces de
verrouillage.
(c) AVERTISSEMENT: Lorsque la porte ou le dispositif de verrouillage de la
porte sont endommagés, le four ne peut être utilisé avant d’avoir été réparé
par une personne qualifiée.
ADDENDA
Un nettoyage insuffisant de l’appareil peut endommager la surface du four, ce qui
diminue sa durée de vie et peut être dangereux.
Données techniques
Modèle :
Tension nominale :
Puissance d’entrée nominale
(micro-ondes) :
TMW 175 S
230 V ~ 50 Hz
1150 W
Puissance de sortie nominale
micro-ondes) :
Capacité du four :
Diamètre du plateau tournant :
Dimensions extérieures (LxPxH) :
Poids net :
700 W
17 l
245 mm
Ø
461 mm X 375 mm X 280 mm
12.2kg
CONSIGNES DE SÉCURITÉ IMPORTANTES
21
AVERTISSE
MENT
1. Avertissement:
ou d’autres aliments dans des récipients
fermés, ils pourraient exploser.
2. Avertissement:
personne non qualifiée d’effectuer des services ou
des réparations nécessitant le retrait du cache
protégeant de l’exposition aux micro-ondes.
3. Avertissement:
l’utilisation du four aux enfants surveillés par
un adulte ou suffisamment familiarisés avec
l’appareil et en mesure de l’utiliser de manière
sûre et de comprendre les dangers d’une
utilisation non conforme.
rester sous surveillance afin d’éviter qu’ils
ne jouent avec l’appareil.
4.
Utilisez uniquement des récipients
adaptés pour le four à micro-ondes.
5.
Nettoyez régulièrement le four et éliminez tous
les restes d’aliments.
6.
Veuillez lire et respecter les: « MESURES DE
SÉCURITÉ POUR ÉVITER UNE
EXPOSITION EXCESSIVE AUX MICROONDES ».
7.
Ne laissez pas le four sans surveillance lorsque
vous réchauffez des aliments dans des
récipients en plastique ou en papier, car ils
pourraient s’enflammer.
8.
Si vous voyez de la fumée, éteignez l’appareil
ou retirez la fiche d’alimentation et laissez la
porte fermée pour étouffer les flammes.
9.
Ne surchauffez pas les aliments.
10.
N’utilisez pas le four à micro-ondes comme
espace de rangement. Ne conservez pas
de produits tels que du pain, des biscuits,
etc. dans le four.
11.
Retirez les liens et les attaches métalliques des
récipients en papier ou en plastique avant de
les placer dans le four.
12.
Installez et placez ce four
conformément aux instructions
d’installation fournies.
Pour diminuer les risques d’incendie, de choc électrique,
de dommages corporels ou d’exposition excessive aux
micro-ondes lors de l’utilisation de votre appareil , veuillez
suivre les consignes de base suivantes :
Ne réchauffez pas de liquides
Il est dangereux pour toute
Autorisez uniquement
Les enfants doivent
13. Ne réchauffez pas d’œufs avec leur
coquille ou d’œufs durs dans le four à
micro-ondes, car ils peuvent exploser
même lorsque le four à micro-ondes ne
chauffe plus.
14.
Utilisez uniquement ce four aux fins
prévues et décrites dans le mode d’emploi.
N’utilisez pas de produits ou de vapeurs
corrosifs à l’intérieur du four. Ce four a été
spécialement conçu pour réchauffer des
alim ents . Il ne convient pas à une utilisation
industrielle ou de laboratoire.
15.
Lorsque le câble d’alimentation électrique est
endommagé, faites-le remplacer par le
fabricant, un service agrée ou une personne
qualifiée afin d’éviter tout danger.
16.
Ne conservez pas cet appareil à
l’extérieur et ne l’utilisez pas à l’extérieur.
17.
N’utilisez pas le four à proximité de l’eau, sur
un support humide ou à proximité d’une
piscine.
18.
La température des surfaces accessibles peut
être élevée lorsque l’appareil est en marche.
Gardez le câble à distance des surfaces
chaudes et ne couvrez pas les sorties
d’aération du four.
19.
Ne laissez pas pendre le câble sur le coin
d’une table ou du plan de travail de la cuisine.
20.
Un nettoyage insuffisant de l’appareil peut
endommager la surface du four, ce qui
diminue sa durée de vie et peut être
dangereux.
21.
Mélangez ou secouez le contenu des biberons
et des récipients de nourriture pour bébés et
vérifiez la température avant de les donner à
manger pour éviter tout risque de brûlure.
22.
Lorsque vous réchauffez des liquides au four à
micro-ondes, ceux-ci peuvent bouillir à
retardement, soyez donc prudent lorsque
vous manipulez le récipient.
23. N’installez pas le four à micro-ondes
dans une armoire.
24. Cet appareil ménager ne doit pas être utilisé
par des personnes (en particulier des enfants)
aux capacités physiques, sensorielles ou
mentales réduites, non expérimentées ou
manquant de connaissances sauf si elles ont
été informées au préalable de son utilisation
par une personne responsable de leur
sécurité
Pour diminuer les risques de blessures
22
Installation avec mise à la terre
DANGER
Risque de choc électrique
Le contact avec certains
composants internes peut
causer des blessures
graves ou être mortel. Ne
démontez pas cet appareil.
AVERTISSEMENT
Risque de choc électrique
L’utilisation non conforme de la
mise à la terre peut entraîner un
choc électrique. Ne branchez
pas l’appareil à une prise avant
de l’avoir correctement installé
et mis à la terre.
NETTOYAGE
Assurez-vous que le four ne
soit pas branché à l’électricité.
1. Après utilisation, nettoyez l’inté rieur du
four à l’aide d’un chiffon légèrement
humide.
2. Nettoyez les accessoires avec de l’eau
savonneuse, comme d’habitude.
3. Le cadre de la porte et le joint de la
porte ainsi que les pièces avoisinantes
doivent être soigneusement nettoyés à
l’aide d’un chiffon humide lorsqu’ils
sont sales.
L’appareil doit être mis à la terre. En cas de courtcircuit, la mise à la terre réduit le risque de choc
électrique en déviant le courant électrique. Cet
appareil est équipé d’un câble avec une ligne de
terre et une fiche à contact de protection. La fiche
doit être branchée à une prise installée de manière
conforme et mise à la terre.
Adressez-vous à un électricien ou à un fournisseur
de services qualifié si vous ne comprenez pas bien
les instructions pour la mise à la terre ou si vous
n’êtes pas sûr que l’appareil soit correctement mis
à la terre. Si vous avez besoin d’une rallonge,
utilisez uniquement une rallonge à trois fils.
1. Le câble d’alimentation fourni est court
afin d’éviter qu’une personne s’emmêle
dans le câble ou ne trébuche dessus.
2. Si vous utilisez un long câble ou une rallonge :
1) la puissance électrique nominale indiquée
sur le câble ou la rallonge doit être égale ou
supérieure à
la puissance nominale de l’appareil.
2) la rallonge doit être un câble à trois fils de
mise à la terre.
3) le long câble doit être placé de manière à ce
qu’il ne pende pas de la table ou du plan de
travail de la cuisine pour que les enfants ne
puissent pas le tirer et que personne ne
trébuche dessus.
ATTENTION
n
l
23
Risque de blessures
Il est dangereux pour toute
personne non qualifiée d’effectuer
des services ou des réparations
nécessitant le retrait du cache
protégeant de l’exposition aux
micro-ondes.
RÉCIPIENTS
Voir consignes de la partie « Matériaux pouvant être utilisés
dans les fours à micro-ondes et matériaux à éviter. » Il se
peut que certains récipients non métalliques ne conviennent
pas pour une utilisation dans le four à micro-ondes. En cas
de doute, vous pouvez tester le récipient en suivant la
procédure suivante.
Test pour les récipients :
1. Versez 1 tasse d’eau froide (250 ml) dans un récipient
adapté pour le four à micro-ondes et placez le récipient
à tester à côté.
2. Réchauffez-les 1 minute à puissance maximale.
3. Touchez prudemment le récipient. Si le récipient vide
est chaud, il ne convient pas pour un usage au four à
micro-ondes.
4. Ne chauffez pas les récipients plus d’une
minute.
Matériaux pouvant être utilisés au four à micro-ondes
Récipients
Plats à brunir
Vaisselle
Bocaux en verre
Récipients en
verre
Sachets de cuisson
Assiettes et gobelets
papier
Serviettes en papier
Papier sulfurisé
Plastique
Sachets en plastique
Thermomètres
Papier ciré
Remarques
Respectez les consignes du fabricant. Le fond des plats à brunir doit se
trouver à au moins 5 mm au-dessus du plateau tournant. En cas d’utilisation
conforme, le plat peut se casser.
Uniquement de la vaisselle adaptée pour le four à micro-ondes.
consignes du fabricant. N’utilisez pas de vaisselle fêlée ou ébréchée.
Retirez toujours le couvercle.
légèrement des aliments. La plupart de s bo ca u x en v e rre ne résisten t p a s à
la chaleur et peuvent se fêler.
Uniquement du verre résistant à la chaleur et adapté au four à micro-ondes.
Assurez-vous qu’il n’y ait pas de pièces métalliques.
vaisselle fêlée ou ébréchée.
Respectez les consignes du fabricant.
métallique. Faites de s e n t ailles dans le sachet pour que la vapeur puisse
s’échapper.
Uniquement pour cuire ou réchauffer brièvement des aliments.
pas le four sans surveillance lorsque vous les réchauffez.
Pour couvrir des aliments à réchauffer ou pour absorber la graisse.
utiliser sous surveillance pour réchauffer brièvement des aliments.
À utiliser pour couvrir des aliments, pour éviter les projections ou comme
sachet pour une cuisson à la vapeur.
Uniquement des récipients adaptés au four à micro-ondes.
consignes du fabricant. Doit porter la mention « peut être utilisé au
micro-ondes ». Certains récipients en plastique peuvent devenir mous
lorsque les aliments qu’ils contiennent deviennent chauds. « Les
sachets-cuisson » et les sachets en pla stiq ue her méti quem ent fermés do ive nt
être entaillés, percés ou ouverts conformément aux indications sur
l’emballage.
Uniquement adaptés au four à micro-ondes.
réchauffer, pour retenir l’humidité. Les sachets en plastique ne peuvent
entrer en contact avec les aliments.
Uniquement adaptés au four à micro-ondes (thermomètre pour la viande ou
sucre).
Pour couvrir des aliments, pour éviter des projections et retenir
l’humidité.
Utilisez-les uniquement pour réchauffer
Ne fermez pas le sachet avec un lien
Pour couvrir des aliments à
Respectez l
N’utilisez pas de
Ne laissez
À
Respectez les
Matériaux à éviter dans le four à micro-ondes
24
INSTALLATION DE VOTRE FOUR
Récipients
Récipients en aluminium
Cartons alimentaires avec poignée
métallique
Métal ou récipients munis de pièces
métalliques
Attaches métalliques
Sachets en papier
Mousse synthétique
Bois
Remarques
Peuvent produire des étincelles. Transférez les
aliments dans un plat adapté au four à microondes.
Peuvent produire des étincelles. Transférez les
aliments dans un plat adapté au four à microondes.
Le métal empêche les micro-ondes d’atteindre les
aliments.
des étincelles.
Peuvent produire des étincelles et mettre le feu au
four.
Peuvent mettre le feu au four.
La mousse synthétique peut fondre ou contaminer
le liquide qu’elle contient lorsqu’elle est soumise à
des températures élevées.
Le bois peut sécher et se fendre ou se casser
lorsqu’il est utilisé dans un four à micro-ondes
Les pièces métalliques peuvent produire
Noms des composants du four et des accessoires
Sortez le four et toutes les pièces du carton et de l’intérieur du four. Votre
four est livré avec les accessoires suivants :
Plateau en verre 1
Support du plateau tournant 1
Mode d’emploi
Éteignez le four lorsque la porte s’ouvre durant le fonctionnement.
1
F
G
E
C B
D
A) Panneau de commande
B) Axe de rotation du plateau
C) Support du plateau tournant
D) Plateau en verre
E) Fenêtre
F) Porte
G) Système de verrouillage de sécurité
A
Installation du plateau
25
tournant
Plateau tournant (face inférieure)
Plateau en verre
Axe de rotation du plateau
a. Ne placez jamais le plateau en verre avec la face
inférieure vers le haut. Le plateau en verre ne doit
jamais être coincé.
b. Le plateau en verre et le support du plateau
doivent toujours être utilisés lorsque vous
réchauffez des aliments.
c. Les aliments et les récipients contenant des
aliments doivent toujours être posés sur le plateau
en verre pour être réchauffés.
d. Si le plateau en verre ou le support du plateau sont
ébréchés ou cassés, adressez-vous au réparateur
le plus proche.
Support du plateau tournant
Installation dans la cuisine
Retirez tous les emballages et les accessoires.
Vérifiez si le four n’est pas endommagé et ne
présente pas de bosses et si la porte n’est pas
défectueuse
. N’installez pas le four s’il est
endommagé.
Installation
1.
Choisissez une surface plane
fournissant suffisamment de place
pour les ouvertures d’entrée et/ou
de sortie.
7,5cm
7,5cm
30cm
LIBRE
Surface extérieure: Retirez tout le film de
protection à la surface extérieure du four à microondes.
Ne retirez pas la protection brune mica à
l’intérieur du four, elle protège le
magnétron
.
(3) L’obstruction des ouvertures d’entrée
et/ou de sortie peut endommager le four
à micro-ondes.
2. Branchez la fiche de votre four à une prise
domestique standard. Assurez-vous que la
tension et la fréquence correspondent à la
tension et à la fréquence indiquées sur la
plaque signalétique.
Le four doit être installé à min. 7,5 cm des
murs. Un côté doit être libre.
(1) Veillez à ce que l’espace au-dessus du
four soit de min. 30 cm.
(2) Ne retirez pas les pieds de la partie
inférieure du four.
AVERTISSEMENT: N’installez pas le four
au-dessus de plaques de cuisson ou d’autres
appareils produisant de la chaleur. Si le four
est installé à proximité ou au-dessus d’une
source de chaleur, il pourrait être endommagé,
et la garantie ne serait pas valable.
FONCTIONNEMENT
ou dégeler
26
Panneau de commande et fonctions
Consignes d’utilisation
Puissance
Minuterie
Fonction/puissance Puissance de
sortie
17 %
mic
mic
ro.
ro.
1
2
33 %
Ramollir de la crème glacée
Faire mijoter de la soupe, ramollir du beurre
1. Réglez la puissance du four à microonde en tournant le bouton de
puissance jusqu’au niveau souhaité.
2. Réglez la durée de cuisson en
tournant le bouton de la minuterie
pour le placer sur le temps indiqu é
dans les instructions de cu isson.
3. Le four à micro-onde se met
automatiquement en marche
après le réglage de la puissance
et de la durée de cuisson.
4. Lorsque la durée de cuisson est
éteinte, l’appareil s’éteint en faisant
„dong“.
5. Si vous n’utilisez pas l’appareil,
placez toujours le bouton de
minuterie sur « 0 ».
Application
Remarque : Lorsque vous sortez les aliments du four à micro-ondes, assurez-
55 %
mic
ro.
3
77 %
mic
mic
ro.
ro.
4
5
vous que la puissance du four est éteinte en plaçant le bouton de la
minuterie sur 0 (zéro).
Si vous ne le faites pas et que le four à micro-ondes reste en marche sans
aliments, cela peut engendrer une surchauffe et endommager le magnétron.
100 %
Mijoter, poisson
Riz, poisson, poulet, viande hachée
Réchauffer, lait, faire bouillir de l’eau,
légumes, boissons
Maintenance
27
Dépannage
Normal
Lumière faible dans le four
Accumulation de vapeur
sur la porte
Four allumé par erreur
sans aliments
Dérangement Cause possible
Le four ne s’allume pas
Le four ne chauffe pas
Le plateau en verre
tournant fait du bruit
lorsque le four à microondes est en marche
1) Le câble
d’alimentation n’est
pas bien branché à la
2) Le fusible saute ou le
disjoncteur est en
marche
3) Dérangement au
niveau de la prise
4) La porte n’est pas
correctement fermée
5) Le support du
plateau et le fond du
four sont encrassés
Lors de la cuisson avec une faible puissance de
micro-ondes, la lumière est faible. C’est normal.
Lors de la cuisson, de la vapeur peut s’échapper
des aliments. La majeure partie de la vapeur est
évacuée par les ouvertures d’aération. Une partie
de la vapeur peut cependant s’accumuler sur les
parties froides telles que la porte. C’est normal.
Il est interdit d’allumer le four s’il ne contient pas
d’aliments. C’est très dangereux.
Solution
Retirez la fiche. Rebranchez la
fiche après 10 secondes.
Changer le fusible ou replacer
le disjoncteur (réparation
uniquement par du personnel
professionnel, le fournisseur
de services ou le fabricant)
Testez la prise avec d’autres
appareils électriques.
Fermez correctement la porte.
Lisez les consignes pour le
nettoyage des pièces
encrassées.
RECYCLAGE
28
Ce symbole figure sur les appareils électriques et électroniques
usagés devant être éliminés dans un centre de tri (DEEE).
Cela signifie que ce produit doit être recyclés ou démonté
conformément à la directive européenne 2002/96/EC afin de
minimiser la pollution.
Pour plus d’informations, adressez-vous aux autorités locales ou
régionales.
Les appareils électroniques qui ne sont pas éliminés selon la
procédure de tri sélectif représentent un danger pour l’environnement
et pour la santé des personnes, car ils contiennent des substances
dangereuses.
Poids net : 1 kg
Les instructions signalent que les appareils ne sont pas conçus pour
être utilisés avec un minuteur externe ou un système de
1
télécommande séparé.
Loading...
