Thank you for choosing THOR KITCHEN. This product has been manufactured by Thor International, 4651
E Airport Drive, Ontario, CA 91761. This manual contains all the information you will need to install / use
the product correctly and safely. Please read all the instructions prior using the product, and keep this
manual in a secure place for future reference. Do not remove the attached adhesive identification label
containing code, model number, manufacturer and other information from the product. This label will
be used by the THOR KITCHEN authorized service representative in the event that your product needs
servicing.

Gracias por elegir a THOR KITCHEN. Este producto fue fabricado por Thor International, 4651 E Airport
Drive, Ontario, CA 91761. Este manual contiene toda la información que necesitará para instalar y usar
el producto de manera adecuada y segura. Lea todas las instrucciones antes de usar el producto, y
mantenga este manual en un lugar seguro para usarlo como referencia a futuro. No quite la etiqueta de
identificación adhesiva que contiene el código, número de modelo, fabricante y otros datos del producto.
El representante de servicio autorizado por THOR KITCHEN usará esta etiqueta en caso de que su
producto requiera reparaciones.

Nous vous remercions d’avoir choisi THOR KITCHEN. Ce produit a été fabriqué par Thor International,
4651 E Airport Drive, Ontario, CA 91761. Le présent manuel contient l’intégralité des consignes dont vous
aurez besoin pour installer / utiliser le produit correctement et en toute sécurité. Veuillez lire l’intégralité
des consignes avant toute utilisation du produit, puis conservez le présent manuel en lieu sûr afin de
pouvoir vous y reporter ultérieurement. Ne pas retirer du produit l’étiquette d’identification adhésive qui
contient le code, le numéro de modèle, le nom du fabricant et toute autre information. Ladite étiquette
sera utilisée par le représentant du service après-vente agréé de THOR KITCHEN au cas où votre produit
nécessiterait réparation ou entretien.

TABLE OF CONTENTS

IMPORTANT SAFETY NOTICE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �

1.1 Read and save these instructions � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �2

1.2 Electrical requirements � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 

PRODUCT FEATURES / SPECIFICATION CHART � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �5

2.1 Product Features � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �5

2.2 Specification Chart � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �5

EXPLODED DIAGRAM � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �6

LIST OF MATERIALS � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �7

3.1 Parts Supplied� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �7

3.2 Optional Accessories� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �7

INSTALLATION GUIDELINES � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8

4.1 Location � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �8

4.2 Exhaust duct � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �8

4.3 Position � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �8

INSTALLATION PROCEDURES� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �9

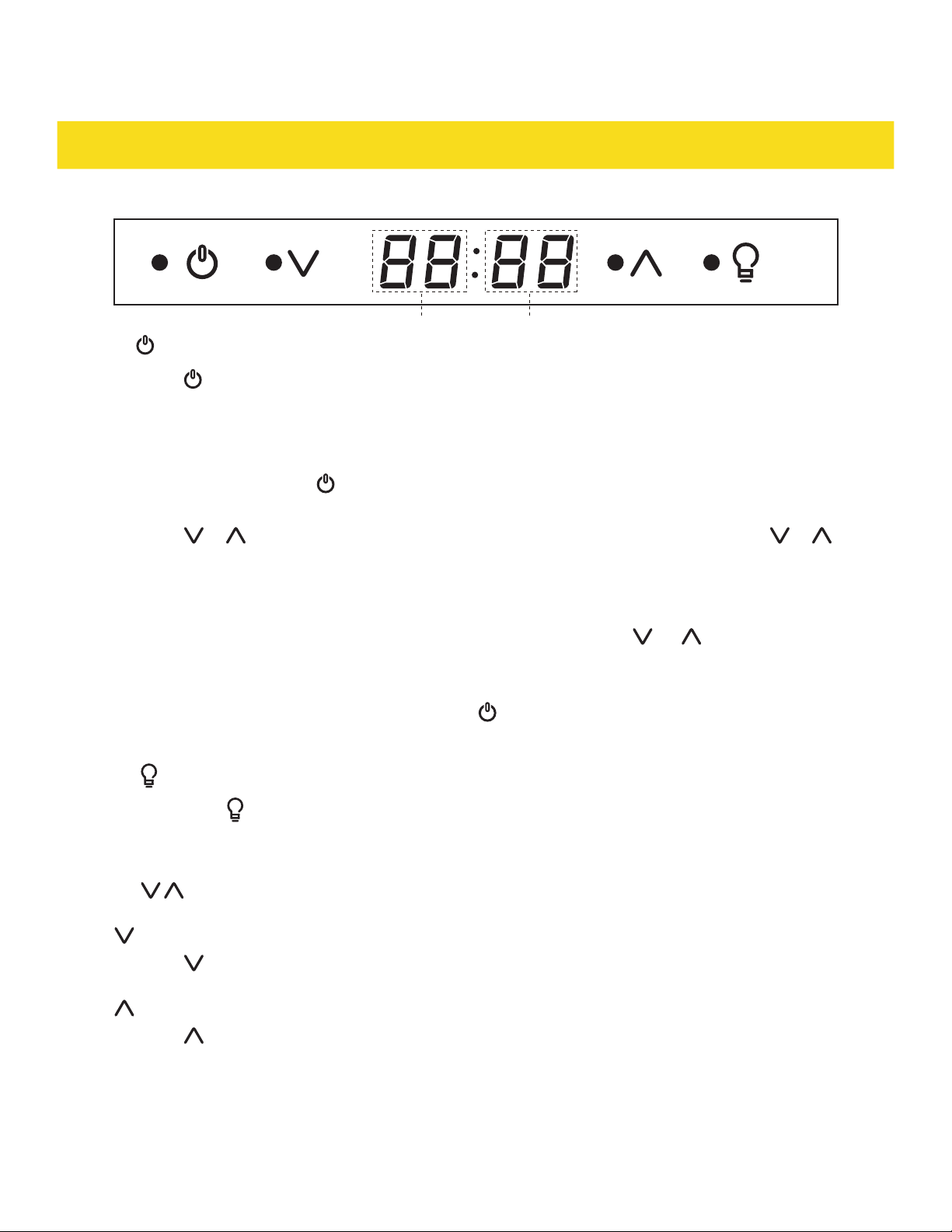

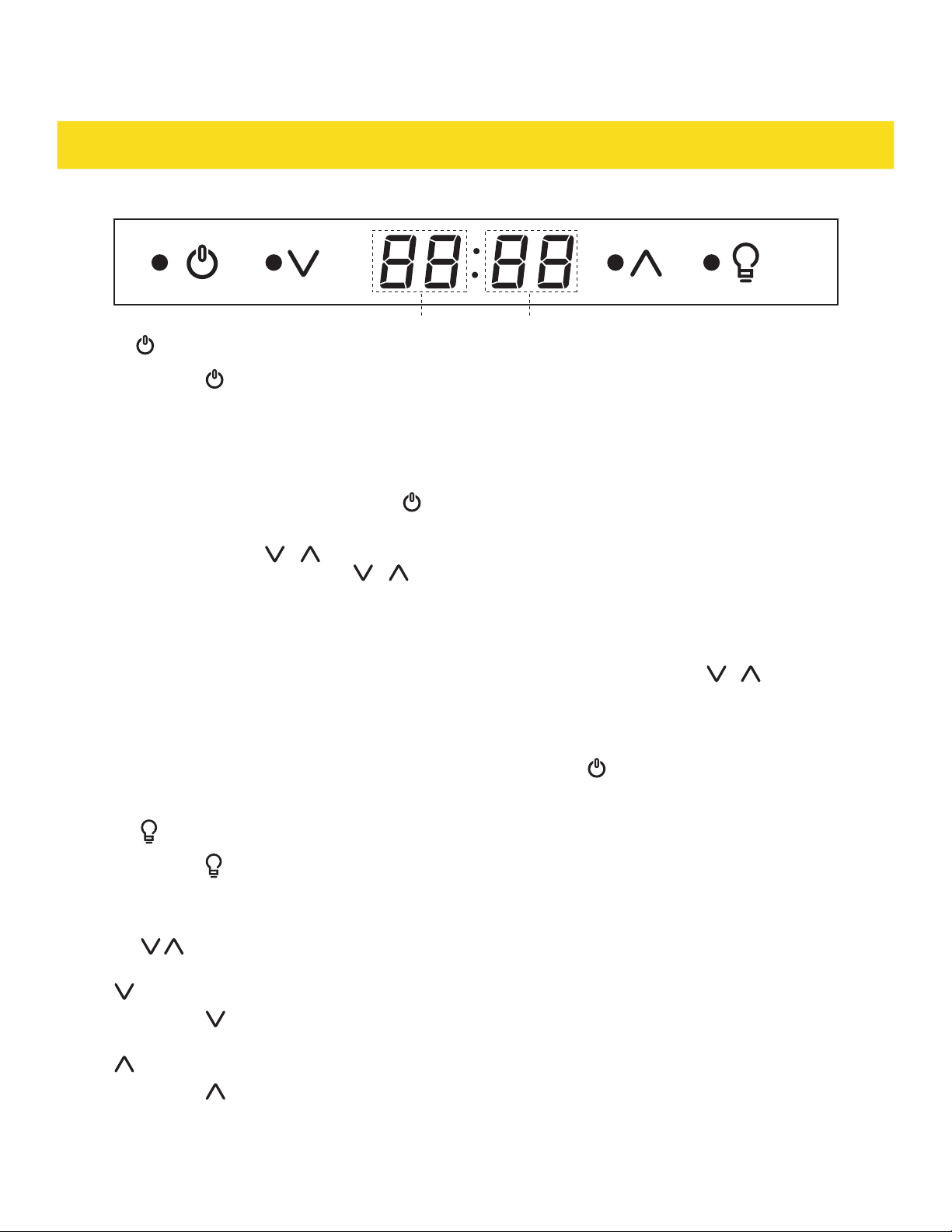

OPERATING INSTRUCTIONS � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 

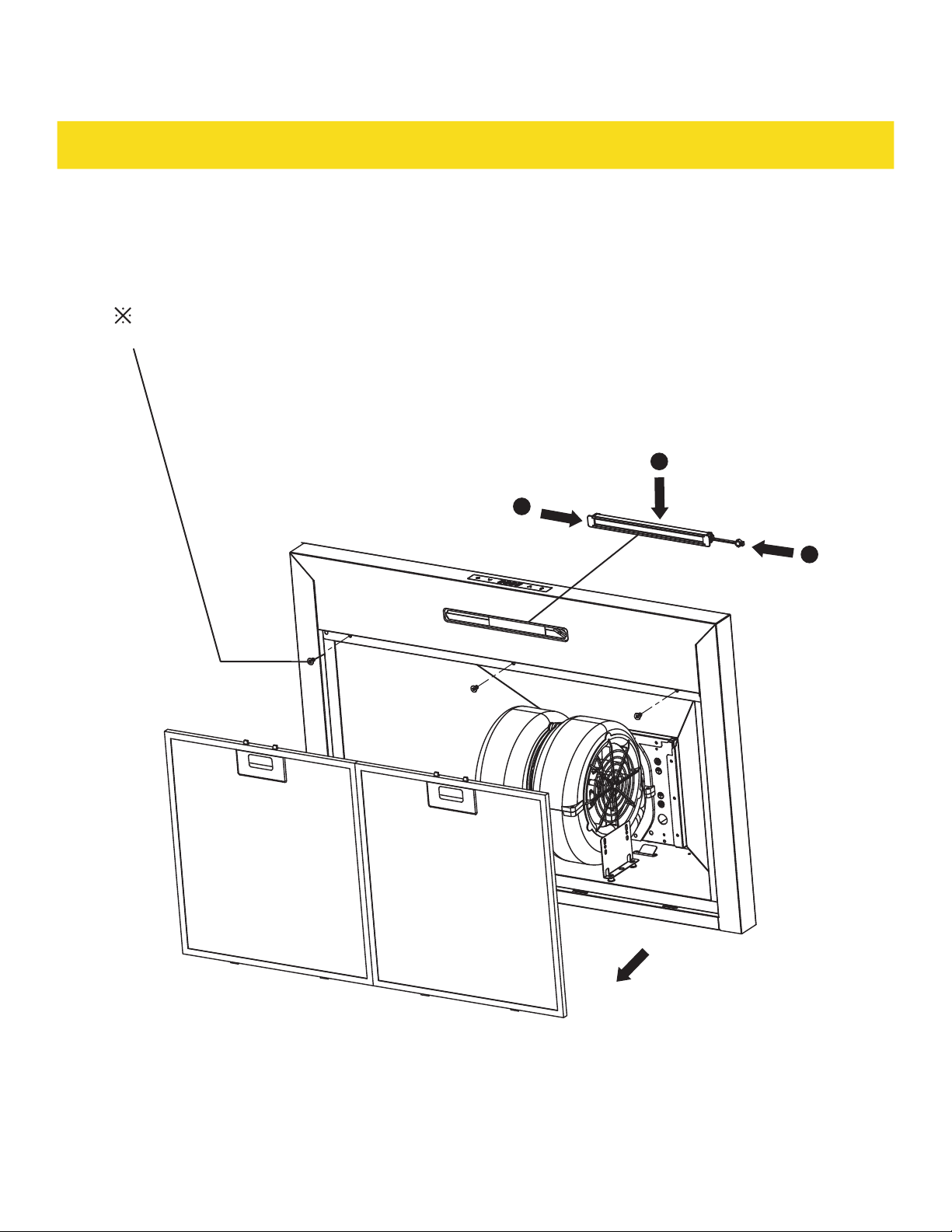

REPLACING LIGHT STRIP � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12

SURFACE MAINTENANCE� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13

5.1 Surface Maintenance � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13

5.2 Surface Cleaning and Maintenance � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13

CAUTIONS� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13

6.1 Special Attention when Using the Range Hood� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13

TROUBLESHOOTING� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 

WARRANTY � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15

1

IMPORTANT SAFETY NOTICE

1.1 Read and save these instructions

WARNING!

SOLID-STATE CONTROL DEVICE.

CAUTION

And Vapors.

WARNING!

THE FOLLOWING:

a. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the

manufacturer.

b. Before servicing or cleaning unit, switch power off at service panel and lock the service disconnecting

means to prevent power from being switched on accidentally. When the service disconnecting means
cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

WARNING!

a. Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers

that may ignite. Heat oils slowly on low or medium settings.

b. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes Suzette,

Cherries Jubilee, Peppercorn Beef Flambe').

c. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT USE THIS FAN WITH ANY

For General Ventilating Use Only. Do Not Use To Exhaust Hazardous Or Explosive Materials

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

d. Use proper pan size. Always use cookware appropriate for the size of the surface element.

WARNING!

GREASE FIRE, OBSERVE THE FOLLOWING*:

a. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE

CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE
FIRE DEPARTMENT.

b. NEVER PICK UP A FLAMING PAN - You may be burned.

c. DO NOT USE WATER, including wet dishcloths or towels - a violent steam explosion will result.

d. Use an extinguisher ONLY if:

1. You know you have a Class ABC extinguisher, and you already know how to operate it.

2. The fire is small and contained in the area where it started.

3. The fire department is being called.

4. You can fight the fire with your back to an exit.

* Based on "Kitchen Firesafety Tips" published by NFPA.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP

2

IMPORTANT SAFETY NOTICE

WARNING!

THE FOLLOWING:

a. Installation work and electrical wiring must be done by qualified person(s) in accordance with all

applicable codes and standards, including fire-rated construction.

b. Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney)

of fuel burning equipment to prevent back drafting. Follow the heating equipment manufacturer’s
guideline and safety standards such as those published by the National Fire Protection Association
(NFPA), and the American Society for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.

c. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden

utilities.

d. Ducted fans must always be vented to the outdoors.

e. NEVER place a switch where it can be reached from a tub or shower.

f. Make sure the power is off before installing, wiring or maintenancing

WARNING

TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.

CAUTION

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE

To reduce risk of fire and to properly exhaust air outside - Do not vent exhaust air into spaces within
walls, ceilings, attics, crawl spaces or garages

OPERATION

Always leave safety grilles and filters in place. Without these components, operating blowers could catch
onto hair, fingers and loose clothing. The manufacturer declines all responsibility in the event of failure
to observe the instructions given here for installation, maintenance and suitable use of the product. The
manufacturer further declines all responsibility for injury due to negligence and the warranty of the unit
automatically expires due to improper maintenance.

1.2 Electrical requirements

Important: Observe all governing codes and ordinances.

It is the customer’s responsibility:

- To contact a qualified electrical installer.

- To assure that the electrical installation is adequate and in conformance with National Electrical
Code, ANSI/NFPA 70 latest edition* or CSA standards C22.1-94, Canadian Electrical Code, Part 1 and
C22.2 No.0-M91 - latest edition** and all local codes and ordinances.

* National Fire Protection Association Batterymarch Park, Quincy, Massachusetts 02269

** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575

3

IMPORTANT SAFETY NOTICE

If codes permit and a separate ground wire is used, it is recommended that a qualified electrician
determine that the ground path is adequate.

Do not ground to a gas pipe.

Check with a qualified electrician if you are not sure the range hood is properly grounded.

Do not have a fuse in the neutral or ground circuit.

This appliance requires a 120V 60Hz electrical supply and connected to an individual properly grounded
branch circuit protected by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring must be 2 wire
with ground. Please also refer to Electrical Diagram on product.

A cable locking connector (not supplied) might also be required by local codes.

Check with local requirements, purchase and install appropriate connector if necessary.

4

PRODUCT FEATURES / SPECIFICATION CHART

2.1 Product Features

1. 3-speed options.

2. Dual level lighting: Bright, Dim and Off.

2.2 Specification Chart

Models ARH30P / ARH36P

Net Weight (lbs) 26 / 27.6

(W)29-15/16 x (D)19-3/4 x (H)30-15/16 ~ 42

Measurement (inches)

(W)35-7/8 x (D)19-3/4 x (H)30-15/16 ~ 42

Maximum Voltage 120V – 60Hz

Exhaust Pipe Diameter Round 6 inches

Light 7W LED x 1

Certification

BODY

GREEN

MOTOR

WHITE

BLACK

BLACK

WHITE

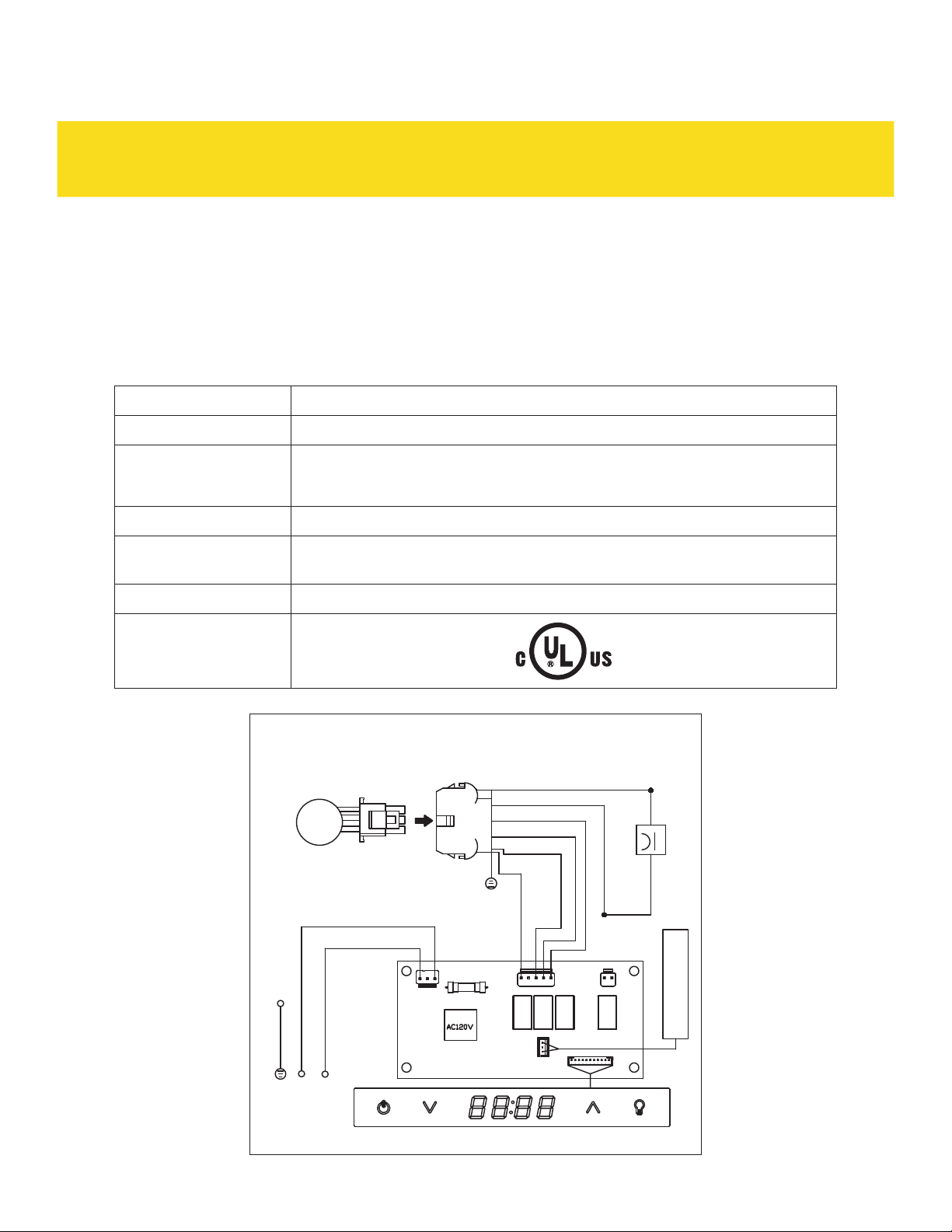

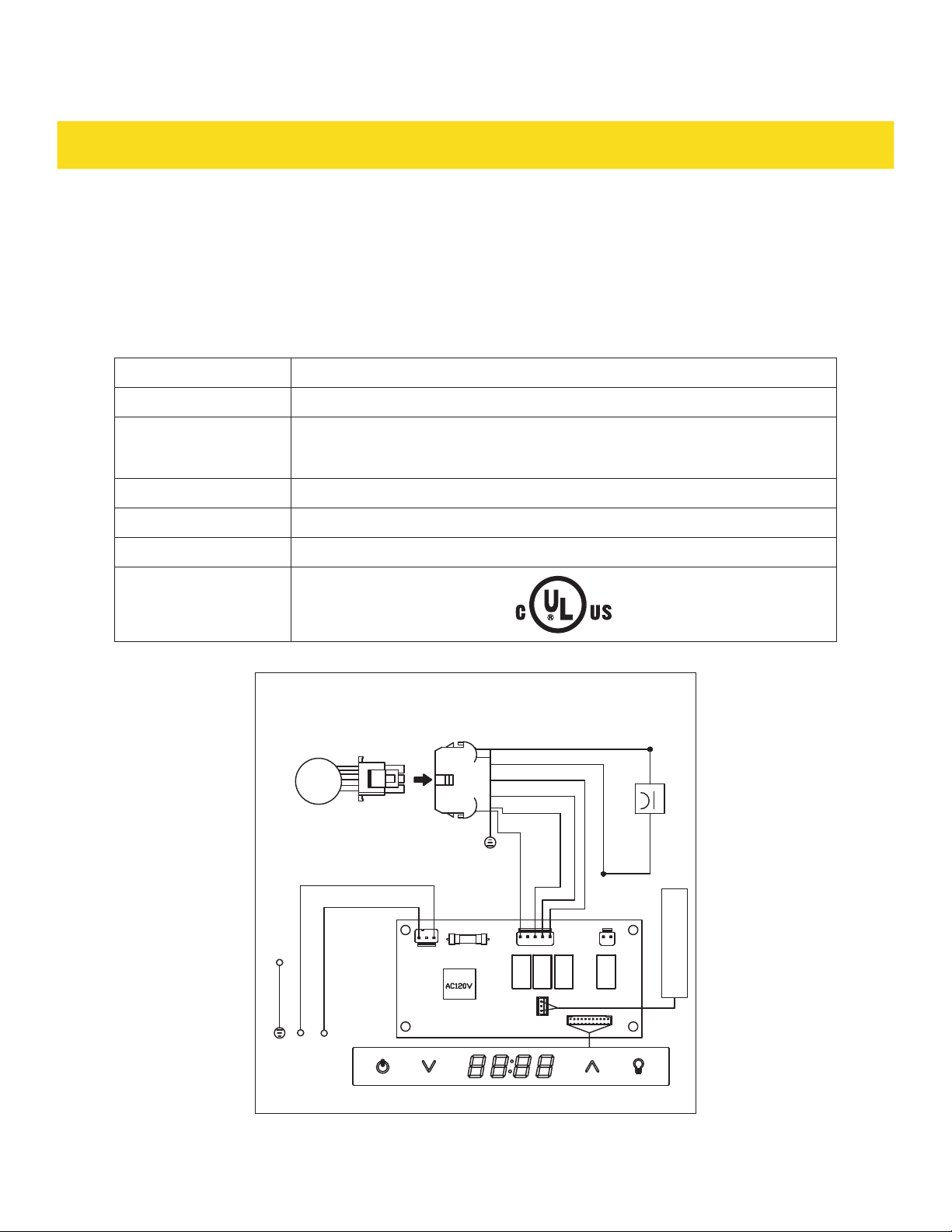

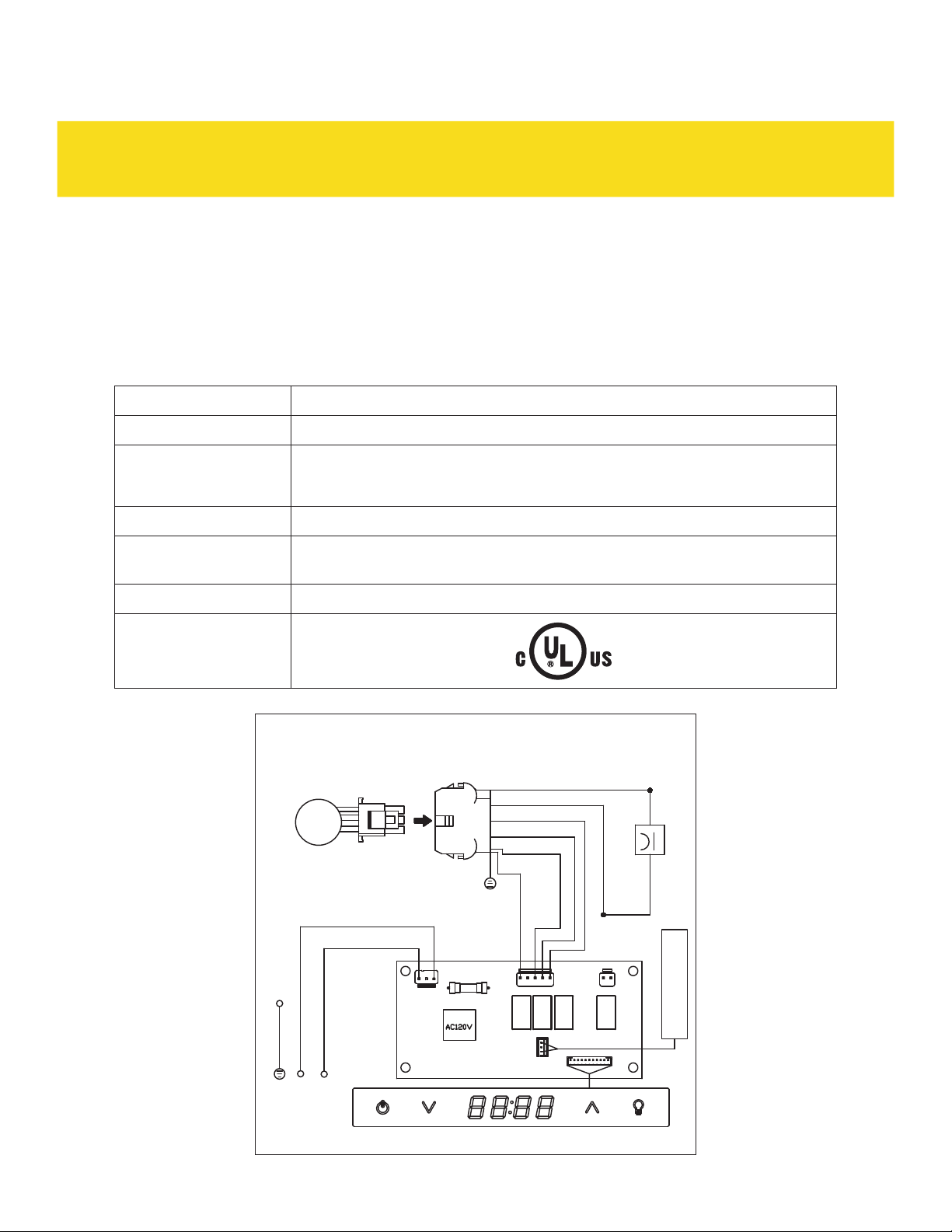

Circuit Diagram

RED
YELLOW
BLUE
BROWN
GRAY

GREEN
BODY

FUSE F5A 250 VAC

TRANSFORMER

WHITE

RED

YELLOW

LIGHT STRIP

REMARKS: CAPACITOR 25 uF 250 VAC FIT AC 120 V CA 60 Hz

5

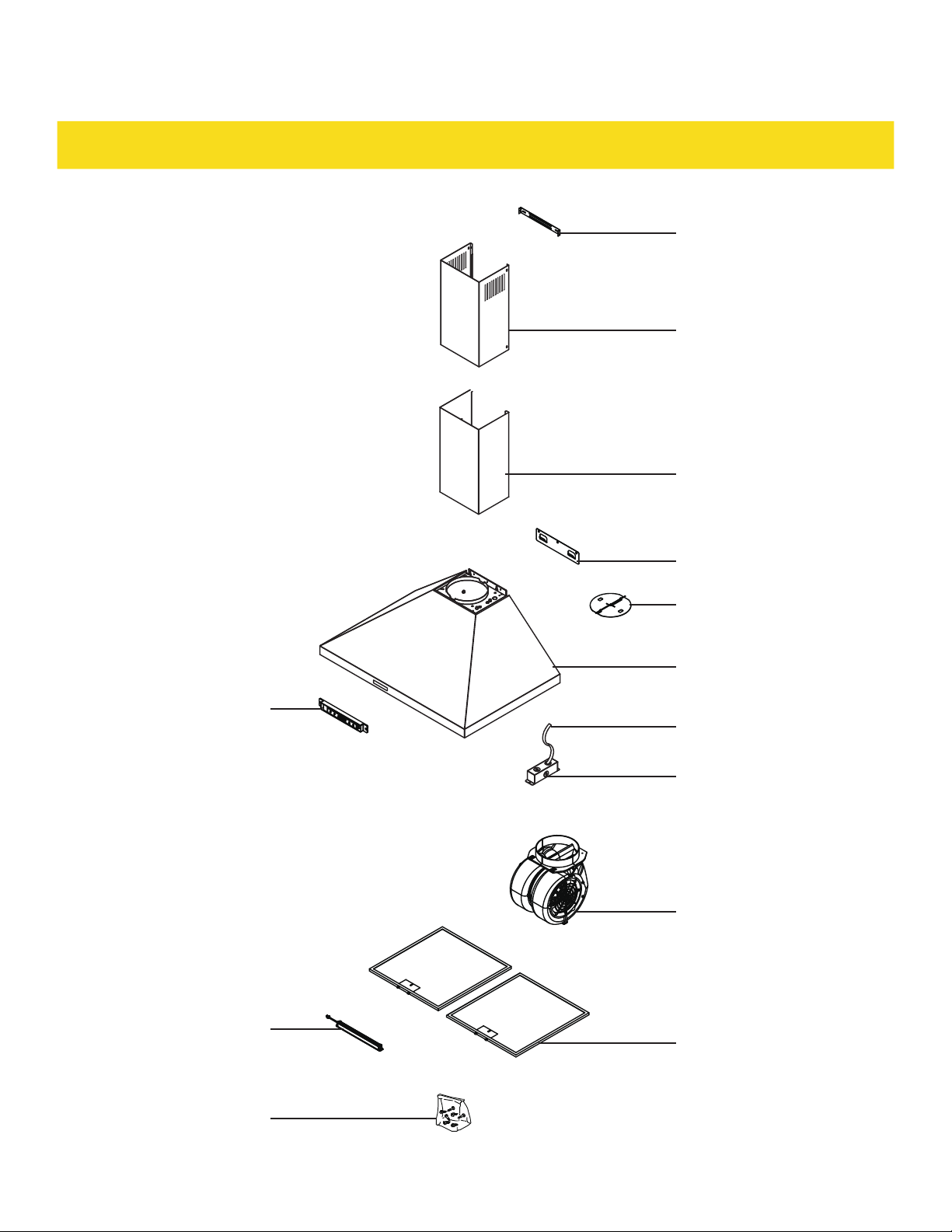

EXPLODED DIAGRAM

Duct cover bracket (1)

Upper duct cover (1)

Lower duct cover (1)

Hood mounting
bracket (1)

Touch control (1)

LED Light (1)

Damper (1)

Hood body (1)

Power cable (1)

Junction box (1)

Blower (1)

Aluminium filter (2)

Hardware package (1)

6

LIST OF MATERIALS

ARH MODELS

COOK

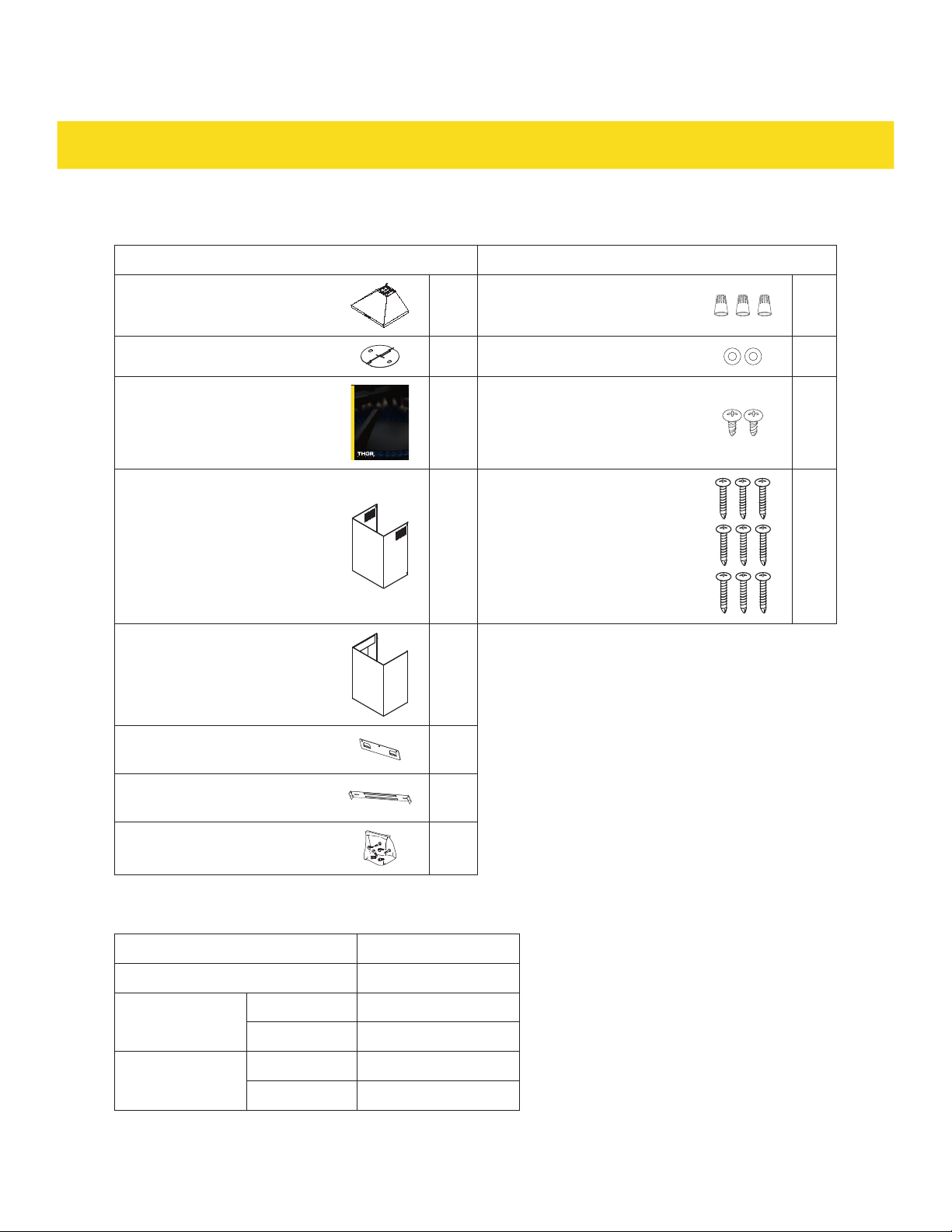

3.1 Parts Supplied

STANDARD CONFIGURATION HARDWARE PACKET CONTENT

Hood 1 P3 Wire Nuts 3

6 inch Damper 1 5x12x1T Washer 2

LIKE

ARH30P | ARH36P

Installation Manual

Duct cover; Upper 1 #8x1-1/2" Flat Head Screw 9

A

GOD

1 M4x12 Round Head Screw 2

USE & CARE MANUAL

Duct cover; Lower 1

Hood Mounting Bracket 1

Duct cover Bracket 1

Hardware Bracket 1

3.2 Optional Accessories

Description Part Number

Extension Duct cover RHDC01AP

Recirculating Kit

Charcoal filter

30” ARC3001P

36” ARC3601P

30” FT0130

36” FT0136

7

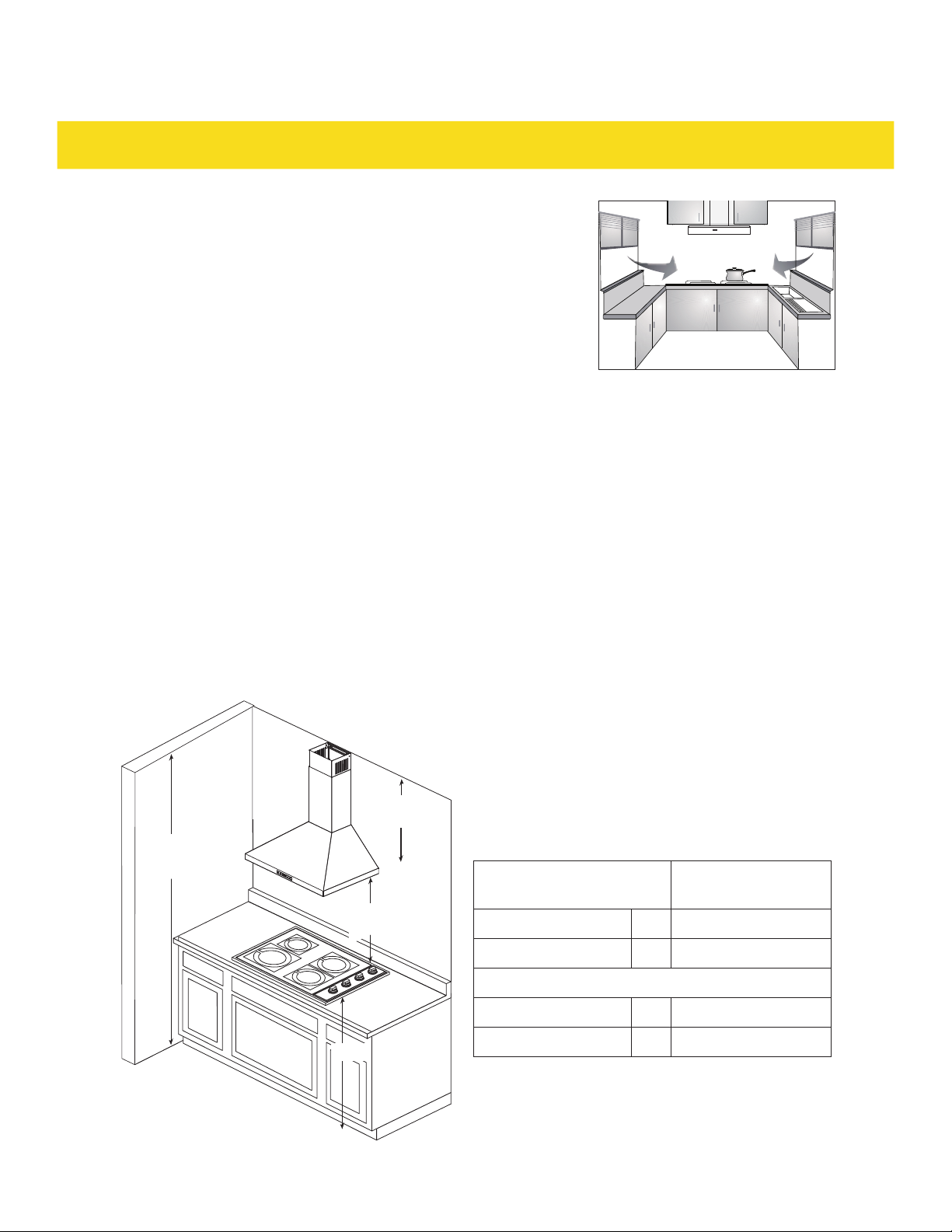

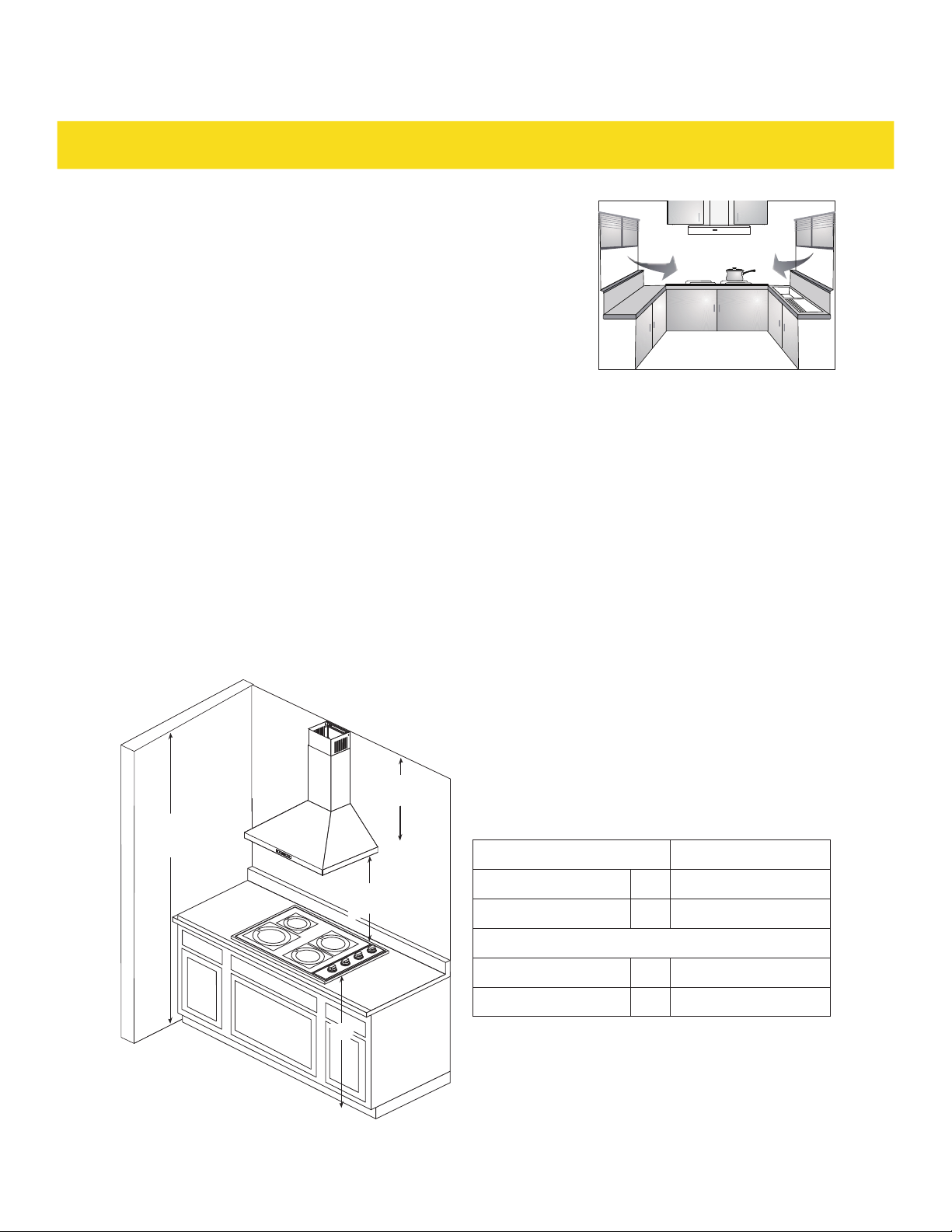

INSTALLATION GUIDELINES

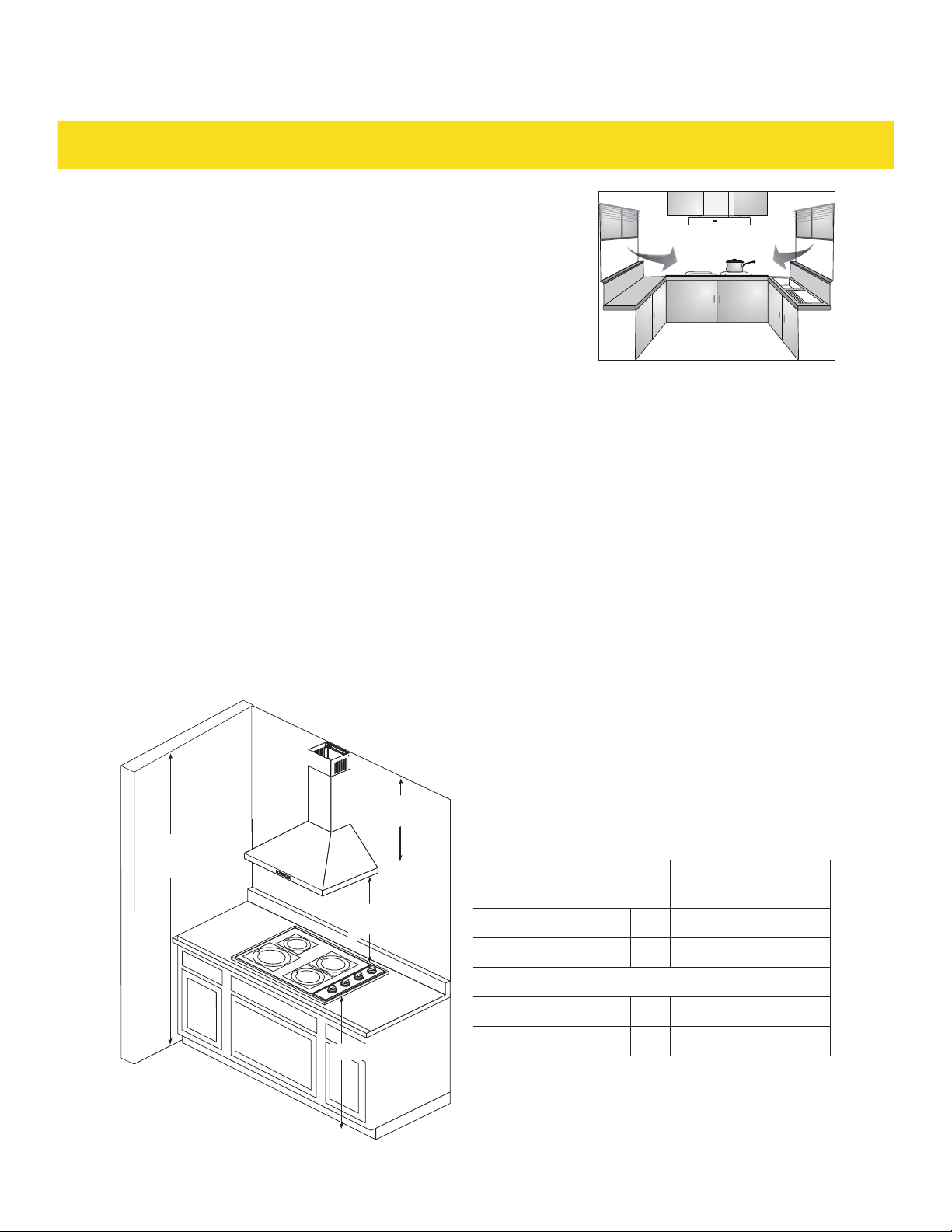

4.1 Location

Air turbulence from window/door may reduce the effectiveness of

•

hood. Suggest to close window/door before using hood. (FIG. 1)

The smoke has to rise up to 10 inches from cook top in order to

•

reach hood's suction efficiency range.

4.2 Exhaust duct

6" diameter exhaust duct is recommended to use in order to

•

maximize suction efficiency.

Before installing the hood, please apply fast drying glue to the collar and securely attach it to the top

•

of cooker hood's vent lid. Install the cooker hood and exhaust duct to the plastic collar and seal with
fast drying glue.

4.3 Position

The installation height is measured vertically from center of aluminum filter of hood to the top of the

•

cook top.

(Fig. 1)

The min height is 24 inches and the max installation height is 30 inches for gas hob. (FIG. 2)

•

Avoid left-right or front-dropped inclination.

•

min. A
max. B

min. C
max. D

24" min.
30" max.

36"

Hood Heights Standard Duct Cover

minimum ducted (A) 26-5/8"

maximum (B) 42"

Ceiling Heights

minimum ducted (C) 86-5/8"

maximum (D) 108"

(Fig. 2)

8

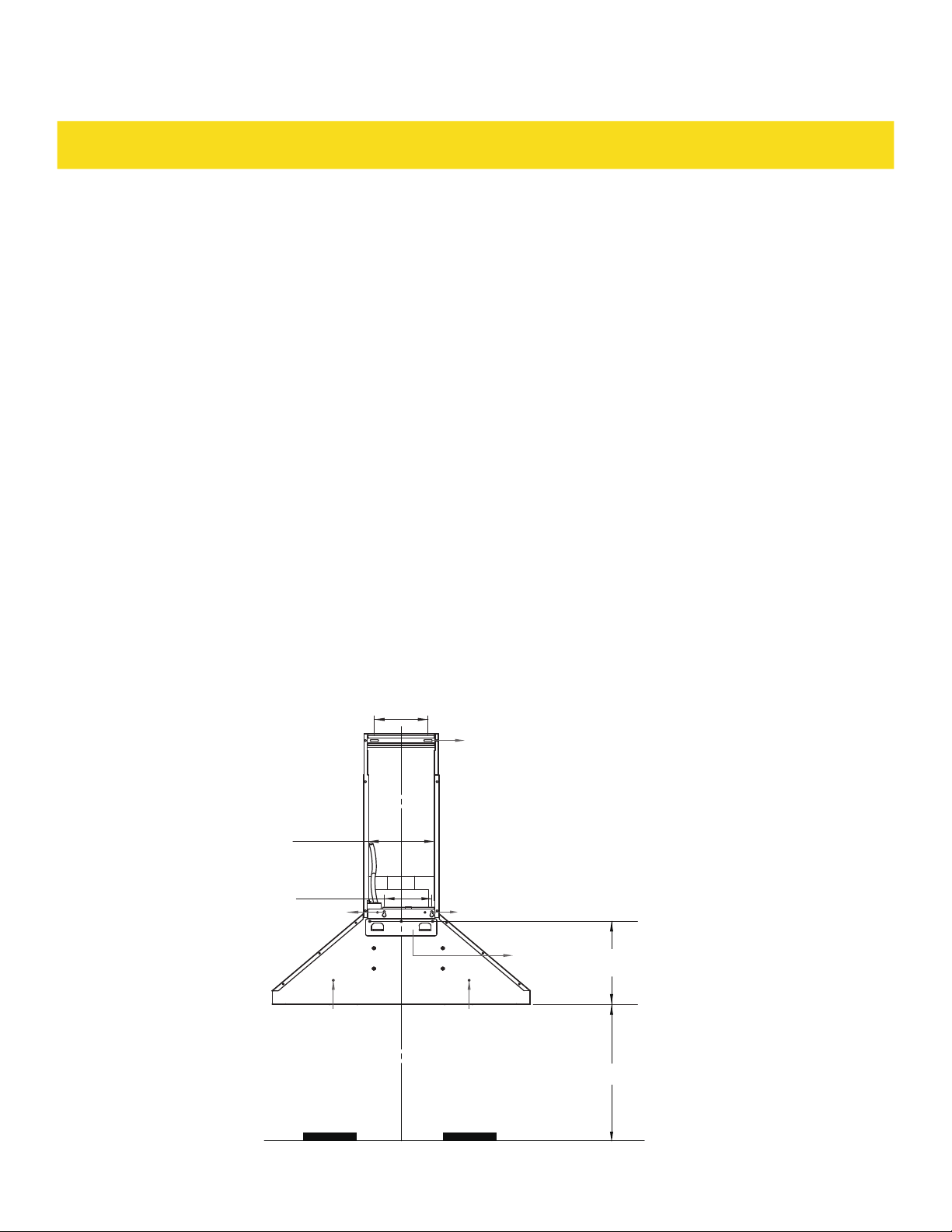

INSTALLATION PROCEDURES

1. Take out the appliance from the box and check the List of Material.

2. Mark a line A as shown in below diagram, the distance between the bottom of the hood to the top of
cook top is 24~30inches.

3. Draw and mark a center vertical line "C" on the wall.

4. Mark hood height line B. (9-5/8" from line A).

5. Mark mounting screw holes on line B, 3-41/64" apart from the center line (on right and left).

6. Adjusting the hanging piece (D) level, use (3) #8x1-1/2" wood screws to lock to the screw marks on
the B line.

7. Remove the (2) aluminum grease filters.

8. Hang hood into the mounting bracket on the wall (Step 6). Adjust the hood to make sure that it is
level, use (2) #8x1-1/2" wood screws into hood body holes (E).

9. Center and attach duct cover mounting bracket (F) to wall.

10. Install power cord and duct. Seal duct with tape.

11. Turn on the hood and check for air leaks around duct tape.

12. Extend inner (top) duct cover upwards and secure to duct cover bracket using (2) M4 x 12 screws.

13. Fasten (2) #8x1-1/2" wood screws and (2) 5x12x1T washers into inside hood body holes (G).

14. Reinstall aluminum grease filters.

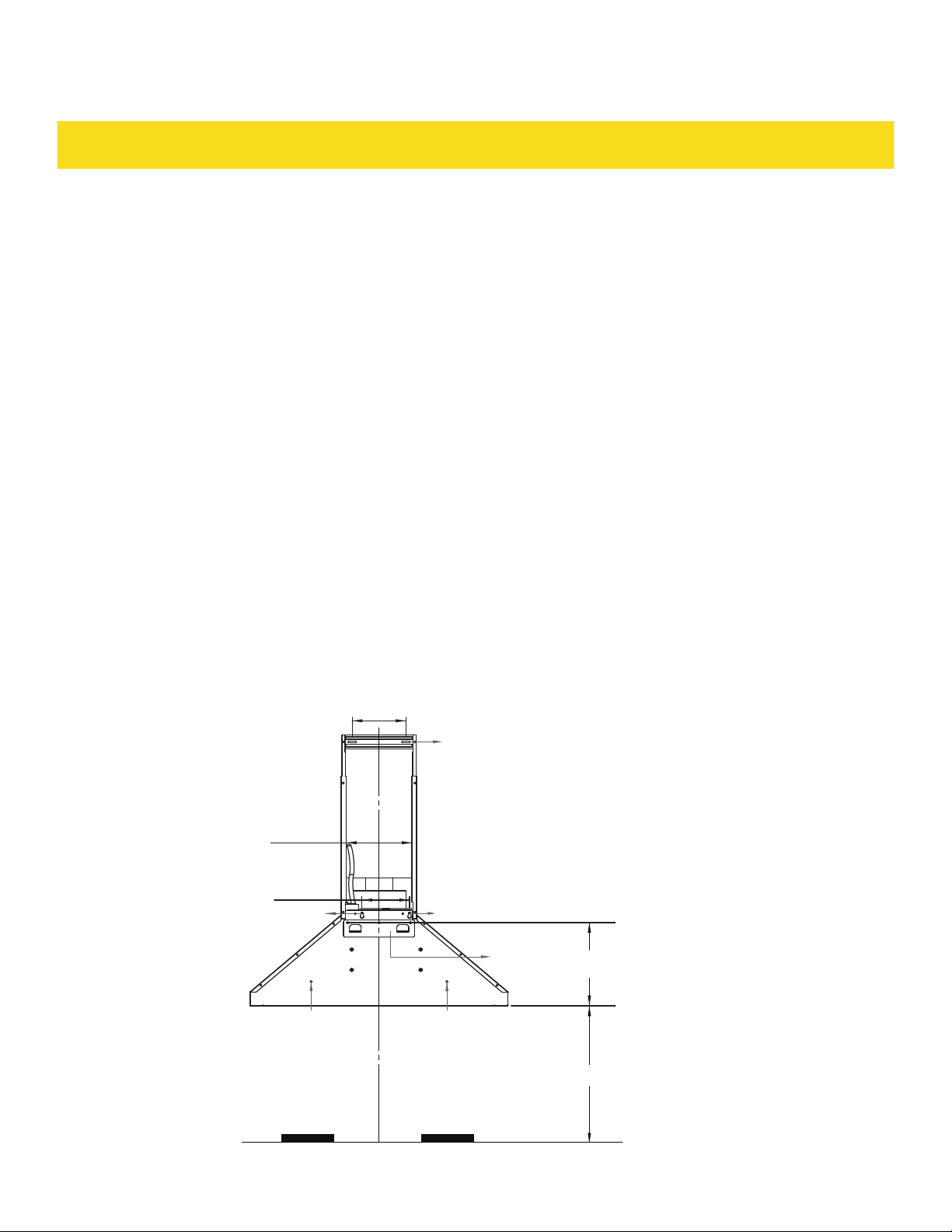

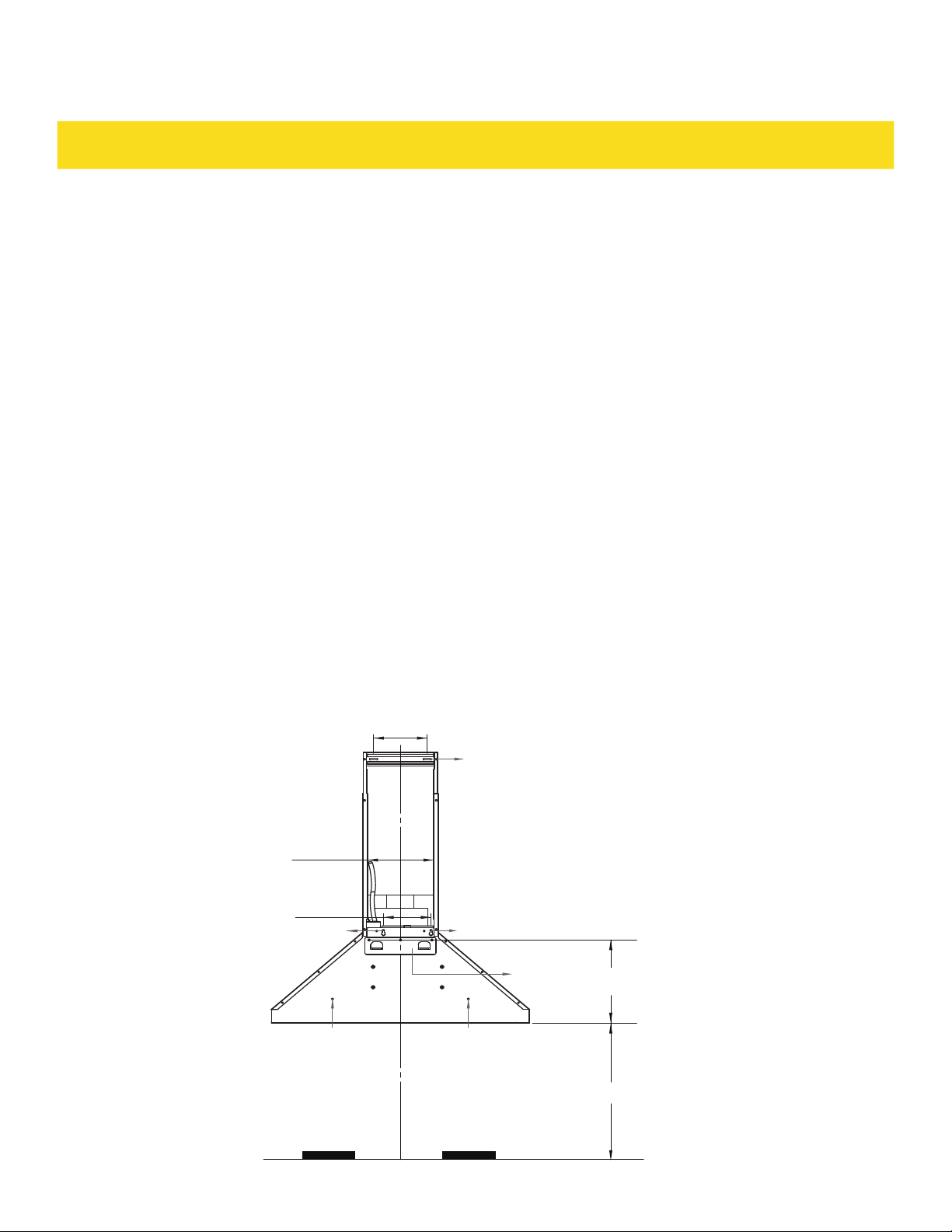

6-1/4"

F

7-5/16"

5-1/2"

E

E

D

9-5/8"

B

A

G G

C

24"~30"

Unit : inches

9

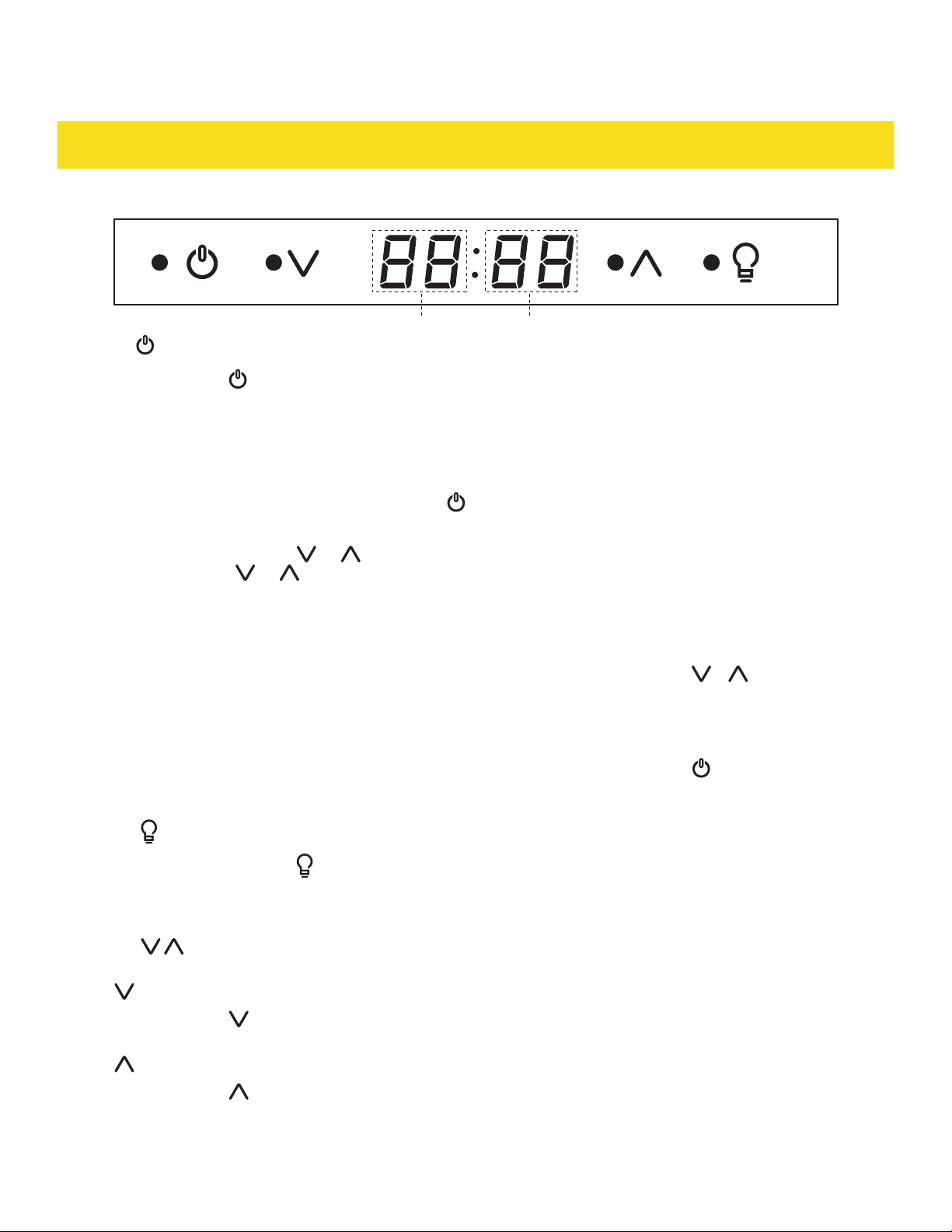

OPERATING INSTRUCTIONS

Show the Speeds & Timer

1 2

1. On/Off

- Press to turn power on and off for the entire hood (fan and lights).

- Hood will remember the last speed and light level it was turned off at.

Delay Off function

- While the fan is on, press for 3 seconds to enable the delay off timer, the timer in the screen will
keep flashing.

- Press or button to set the delay time range from 1min to 15 mins, press and hold the or
button for 2 seconds, the timer will quickly increase or decrease.

- The display will show the countdown time, the delay off timer will automatically confirm if without
any operation in 3 seconds.

- When the delay off function is operating, the fan will change to speed 1, and are available.

- After the timer reaches 00:00, the fan and lights will power off.

3 3

Hour Minute

Note: When the delay off function is operating, press will turn off the entire hood and delay off

function.

2. Light

- Press the to change lighting level from High, Low, off.

- When the lighting is turned on, the indicator will light up.

3. Speed Selection Button

Fan down

- Press to decrease fan speed from 3, 2, 1.

Fan up

- Press to increase fan speed from 1, 2, 3.

10

OPERATING INSTRUCTIONS

4. Filter Clean Reminder

- After 30 hours of fan usage, the button indicator will begin to blink indicating it is time to clean the
filters.

- Keep pressing the for 3 seconds to remove this symbol if the filter have been cleaned.

Note: The button will continued blinking when the fan off until pressed the button for 3 seconds to

remove the reminder.

5. Charcoal Filter Replace reminder

- To enable Charcoal Filter Replacement Reminder:
With hood off, hold button and button simultaneously for three seconds. All LED indicators will

illuminate for three seconds confirming the Charcoal Filter Replace Reminder is enabled.

- To disable Charcoal Filter Replacement Reminder:
With hood off, hold button and button simultaneously for three seconds. All LED indicators will

blink two times confirming the Charcoal Filter Replace Reminder is disabled.

- After 120 hours of fan usage the button will slowly blink indicating the charcoal filters need
replacement.

- To reset:
With hood off, hold the button for three seconds. All LED indicators will blink two times

confirming the 120 hour timer has been reset.

Clock settings

- The display time on the screen is 12-hour clock. At the first time delivery power it automatically
display 12:00.

- Press and hold for 3 seconds to enable the clock setting.

Minute

Press to increase minutes and to decrease minutes.

Under the setting mode, press and hold or for 2 seconds, the timer will quickly increase or
decrease, the numbers are cyclically from 0 to 59.

The “Minute” will automatically confirm if without any operation in 3 seconds.

Hour

After setting the “Minute”, Press to increase Hours and to decrease Hours.

Under the setting mode, press and hold or for 2 seconds, the timer will quickly increase or
decrease, the numbers are cyclically from 0 to 12.

The “Hour” will automatically confirm if without any operation in 3 seconds.

11

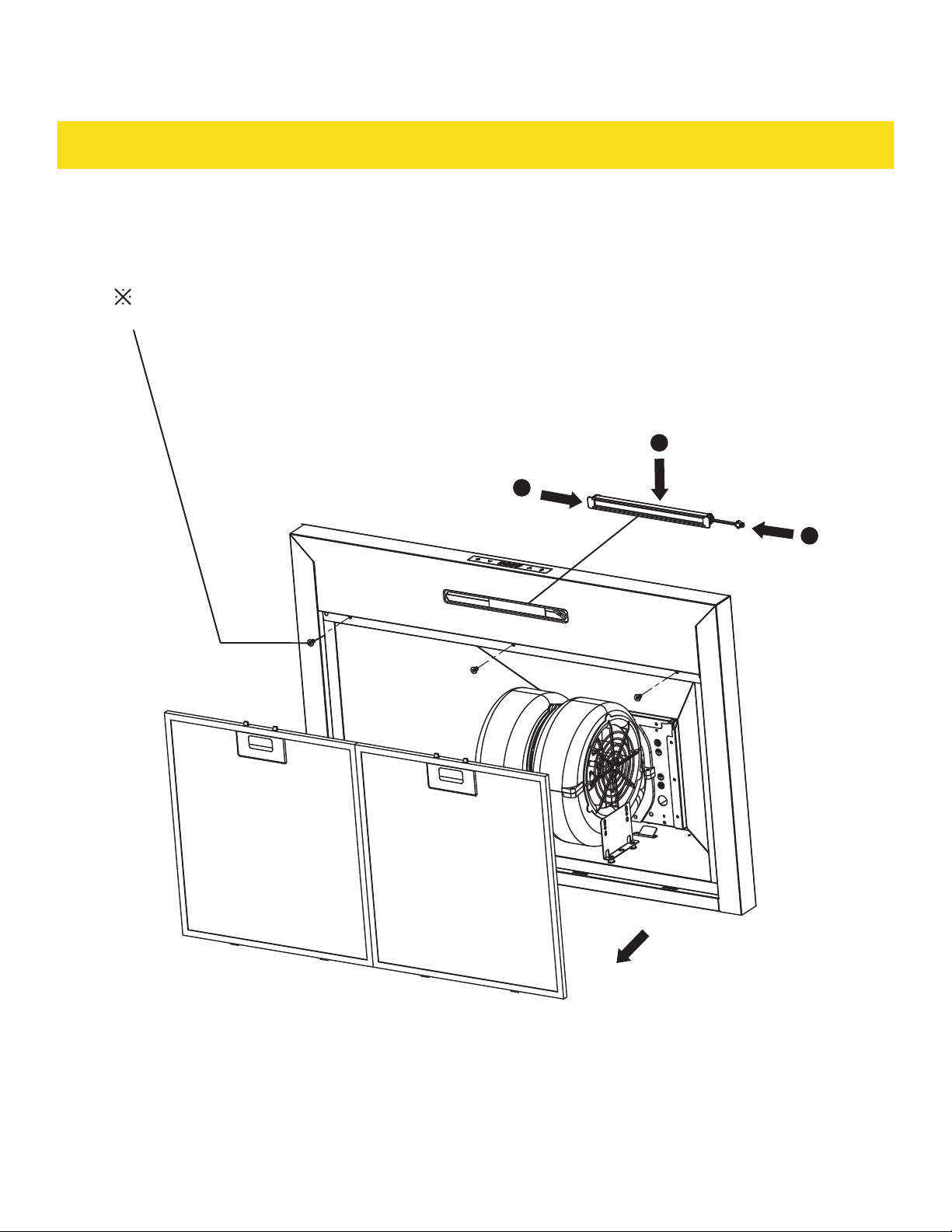

REPLACING LIGHT STRIP

LED Light:

After turning off the power, remove filters and disconnect the LED light strip wire. Push the clips on each
side of the LED light strips simultaneously and take off the light strip (see picture below).

Please contact dealer to purchase new LED light strip.

2

1

1

12

SURFACE MAINTENANCE

5.1 Surface Maintenance

1. Please clean the range hood surface regularly with warm soapy water and wipe with a cotton cloth to
prevent grease from accumulating.

2. Please do not use harsh cleansers or coarse material to clean the surface because that will damage
the surface.

3. A non-invasive stainless steel polish is recommended to polish the surface after cleaning.

4. Please use soft material for polishing because it will make your range hood surface shinier.

5. Please do not use cleaning solutions that have bleach as an ingredient.

5.2 Surface Cleaning and Maintenance

1. Always disconnect from power supply before cleaning.

2. Clean both exterior and interior of the hood for long lasting. Do not use abrasive cleanser.

3. Make a habit of turning on the hood first before turning on the stove to avoid high temperature in the
kitchen.

CAUTIONS

6.1 Special Attention when Using the Range Hood

The range hood must be turned on every time before cooking to ensure maximum ventilation effect.

•

If there is damage to the power cord, removing and changing the power cord must be handled by the

•

manufacturer, installer or a qualified electrician.

When the range hood, gas stove,or other fuel appliances are being used simultaneously, there must

•

be good ventilation in the kitchen.

If cleaning the range hood is conducted without following the instructions in the manual, you may risk

•

causing a fire.

Do not light a fire directly under the range hood.

•

The exhaust gas from the range hood can’t be fed into the exhaust channel of the gas stove or any

•

other appliances.

The minimum distance required between the top of the stove and the bottom of the range hood is

•

24 inches. If the range installation manual states that more distance are required, it must be taken
into consideration. Adjust range hood to appropriate height for complete emission of exhaust.

To avoid danger, parts in the range hood must be disassembled with tools,and not using bare hands.

•

13

TROUBLESHOOTING

Problem Possible Cause Solution

Motor stops running

Motor speed slows
down automatically

Inverted fan blades

Motor doesn’t regulate
speed

Motor runs on and off

1. No power (burned wire) or burned
fuse.

2. Motor temperature regulator is off
and can’t be recovered.

3. Motor copper wire is burned. 3. Replace motor.

4. Capacitor defected. 4. Replace capacitor.

1. Distorted capacitor or low power. 1. Replace capacitor.

2. Motor defected. 2. Replace motor.

1. Short circuit on the motor. 1. Replace motor.

2. Air comes out of the air outlet
instead of sucks up.

1. Capacitor defected. 1. Replace capacitor.

2. Electrical wiring is off. 2. Fix the electrical wires.

1. Motor stops running when
it reaches unusual high
temperature, and starts again
when it cools down to normal
cooking temperature. This is
cause by temperature running too
high during cooking.

1. Replace the PC board.

2. Check power meter (replace
power cord).

2. Replace motor.

2. Air outlet or exhaust pipe is
blocked and needs cleaning.

1. Recommend changing your
cooking routine slightly.

2. Replace motor.

Two sections of the
LED light not working

1. LED light failed. 1. Replace LED light.

14

WARRANTY

Warranty&Service

This product has been manufactured by Thor International, 4651 E Airport Drive, California 91761

For Customer Service, please call (877) 288 - 8099

For the most up to date warranty and service policy, please refer to our website
WWW.THORKITCHEN.COM/WARRANTY-REGISTRATION

For in-warranty service requests, please visit our website at
WWW.THORKITCHEN.COM/SERVICE

Please Note: You must provide proof of purchase or installation date for any in-warranty
service requests.

15

ÍNDICE

AVISO DE SEGURIDAD IMPORTANTE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17-19

1.1 Lea y guarde estas instrucciones � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17

1.2 Requisitos eléctricos� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19

CARACTERÍSTICAS DEL PRODUCTO / TABLA DE ESPECIFICACIONES� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20

2.1 Características del producto� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20

2.2 Tabla de especificaciones � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20

DIAGRAMA EXPUESTO� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 21

LISTA DE MATERIALES � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 22

3.1 Partes incluidas � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 22

3.2 Accesorios opcionales � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 22

PAUTAS DE INSTALACIÓN � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 23

4.1 Ubicación � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 23

4.2 Ducto de escape � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 23

4.3 Posición� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 23

PROCEDIMIENTOS DE INSTALACIÓN � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 24

INSTRUCCIONES DE USO � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25-26

REEMPLAZO DE LA CINTA DE LUCES� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 27

MANTENIMIENTO DE LA SUPERFICIE � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28

5.1 Mantenimiento de la superficie � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28

5.2 Limpieza y mantenimiento de la superficie � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28

PRECAUCIONES � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28

6.1 Atención especial al usar la campana de cocina � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28

SOLUCIÓN DE PROBLEMAS� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29

GARANTÍA � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 30

16

AVISO DE SEGURIDAD IMPORTANTE

1.1 Lea y guarde estas instrucciones

¡ADVERTENCIA!

VENTILADOR CON DISPOSITIVOS DE CONTROL DE ESTADO SÓLIDO.

PRECAUCIÓN

peligrosos o explosivos.

¡ADVERTENCIA!

PERSONAS, TENGA EN CUENTA LO SIGUIENTE:

a. Solo use esta unidad de acuerdo con su uso previsto por el fabricante. Si tiene dudas, contacte al

fabricante.

b. Antes de reparar o limpiar la unidad, apague la energía desde el panel eléctrico y bloquéela

desconectando la energía para así evitar un encendido accidental. Cuando no sea posible bloquear
el corte de la energía, fije un dispositivo de advertencia fácil de notar, como una etiqueta, al panel
eléctrico.

¡ADVERTENCIA!

COCINA:

a. Jamás deje unidades de superficie sin supervisión en ajustes altos. La ebullición puede provocar

humos y derrames de grasa que pueden incendiarse. Caliente los aceites lentamente en ajustes
bajos o medios.

b. Encienda siempre la campana al cocinar a fuego alto o al flambear alimentos (como crepes Suzette,

cerezas jubileas o carne a la pimienta flambeada).

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO USE ESTE

Solo para uso de ventilación general. No lo use para extraer materiales y vapores

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A

PARA REDUCIR EL RIESGO DE INCENDIOS PROVOCADOS POR GRASA SOBRE LA

c. Limpie las aspas del ventilador frecuentemente. No deje que se acumule grasa en el ventilador o

filtro.

d. Use una sartén del tamaño adecuado. Use siempre utensilios de cocina adecuados para el tamaño de

la superficie.

¡ADVERTENCIA!

INCENDIO DE GRASA EN LA COCINA, SIGA LOS SIGUIENTES CONSEJOS*:

a. APAGUE LAS LLAMAS con una tapa que quede bien ajustada, con una lámina para galletas o con una

bandeja metálica; luego, apague el quemador. TENGA CUIDADO Y EVITE LAS QUEMADURAS. Si las
llamas no se extinguen inmediatamente, EVACÚE Y LLAME AL DEPARTAMENTO DE BOMBEROS.

b. JAMÁS TOME UN SARTÉN EN LLAMAS, ya que podría quemarse.

c. NO USE AGUA, incluidos paños de cocina o toallas mojados, ya que podría ocurrir una violenta

explosión de vapor.

d. Use un extintor SOLO si:

1. Sabe que el extintor es Clase ABC, y ya sabe cómo usarlo.

2. El incendio es pequeño y contenido dentro del área donde comenzó.

* Según los “Kitchen Firesafety Tips” (Consejos de seguridad contra incendios en cocinas) de la NFPA.

PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASO DE UN

17

AVISO DE SEGURIDAD IMPORTANTE

3. Ya llamó al departamento de bomberos.

4. Puede combatir el fuego con siempre que tenga una salida a su espalda.

¡ADVERTENCIA!

PERSONAS, TENGA EN CUENTA LO SIGUIENTE:

a. Solo el personal calificado debe realizar la instalación y el cableado eléctrico, de conformidad con

todos los códigos y estándares correspondientes, incluida la construcción con clasificación contra el
fuego.

b. Para evitar una contracorriente, se necesita suficiente aire para que la combustión ocurra

adecuadamente y que los gases puedan cruzar por el cañón (chimenea) del equipo quemador
de combustible. Siga las normas de seguridad recomendadas por el fabricante del equipo de
calefacción, tales como las publicadas por la National Fire Protection Association (NFPA - Asociación
Nacional de Protección contra Incendios), la American Society for Heating, Refrigeration and
Air Conditioning Engineers (ASHRAE - Sociedad Estadounidense de Ingenieros de calefacción
refrigeración y aire acondicionado) y las autoridades locales.

c. Al cortar o perforar paredes o techos, no dañe los cableados eléctricos u otros conductos de servicio

ocultos.

d. Los ventiladores conectados a ductos siempre deben desembocar hacia el exterior.

e. JAMÁS coloque un interruptor donde pueda alcanzarse desde una bañera o ducha.

f. Asegúrese de que la energía esté desconectada antes de instalar, cablear o realizar el mantenimiento

del producto.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A

PARA REDUCIR EL RIESGO DE INCENDIO, USE ÚNICAMENTE DUCTOS METÁLICOS.

PRECAUCIÓN

Para reducir el riesgo de incendio y extraer adecuadamente el aire hacia el exterior, no extraiga el aire de
escape hacia zonas entre muros, techos, áticos, entrepisos o cocheras.

FUNCIONAMIENTO

Mantenga siempre las parrillas y filtros de seguridad instalados. Sin estos componentes, los
sopladores operativos podrían atrapar cabellos, dedos y prendas sueltas. El fabricante renuncia a toda
responsabilidad en caso de que no se sigan estas instrucciones de instalación, mantenimiento y uso
adecuado del producto. El fabricante, también, renuncia a toda responsabilidad ante lesiones provocadas
por negligencia; además, la garantía de la unidad caduca automáticamente en caso de un mantenimiento
inadecuado.

18

AVISO DE SEGURIDAD IMPORTANTE

1.2 Requisitos eléctricos

Importante: Tenga en cuenta todos los códigos y ordenanzas vigentes.

Es responsabilidad del cliente:

- Contactar a un instalador eléctrico calificado.

- Asegurarse de que la instalación eléctrica sea la adecuada y que cumpla con el Código Eléctrico
Nacional, normas ANSI/NFPA 70 última edición* o CSA C22.1-94, Código Eléctrico de Canadá,
Parte 1 y C22.2 No.0-M91 - última edición** y todos los demás códigos y ordenanzas locales.

Si los códigos lo permiten, y se utiliza un cable a tierra por separado, se recomienda que un electricista
calificado determine que la conexión a tierra es adecuada.

No conecte a tierra contra una tubería de gas.

Consulte a un electricista calificado si no tiene claro si la campana de cocina está bien conectada a tierra
o no.

No coloque un fusible en el circuito neutro o de tierra.

Este electrodoméstico requiere un suministro eléctrico de 120 V, 60 Hz, en un circuito individual
correctamente conectado a tierra y protegido por un disyuntor o fusible de retardo de tiempo de
15 o 20 amperios. El cableado debe tener 2 conductores y conexión a tierra. Consulte también el
diagrama eléctrico del producto.

Los códigos locales también podrían requerir un conector de bloqueo de cable (no incluido).

Consulte los requisitos locales y, de ser necesario, compre e instale el conector adecuado.

* National Fire Protection Association (Asociación Nacional de Protección contra Incendios)
Batterymarch Park, Quincy, Massachusetts 02269

** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575

19

CARACTERÍSTICAS DEL PRODUCTO / TABLA DE
ESPECIFICACIONES

2.1 Características del producto

1. 3 opciones de velocidad.

2. Iluminación de dos niveles: Luminoso, tenue y apagado.

2.2 Tabla de especificaciones

Modelos ARH30P / ARH36P

Peso neto (libras) 26 / 27.6

(An.)29-15/16 x (Pr.)19-3/4 x (Al.)30-15/16 ~ 42

Medidas (pulgadas)

(An.)35-7/8 x (Pr.)19-3/4 x (Al.)30-15/16 ~ 42

Tensión máxima 120 V – 60 Hz

Diámetro de la tubería
de escape

6 pulgadas, redonda

Luz 1 LED de 7 W

Certificación

Diagrama del circuito

ROJO
AMARILLO
AZUL
CAFÉ
GRIS

BLANCO

CUERPO

MOTOR

CUERPO
VERDE

NEGRO

BLANCO

FUSIBLE F5A 250 VAC

ROJO

AMARILLO

CINTA DE LUCES

VERDE

NEGRO

BLANCO

OBSERVACIÓN: CONDENSADOR DE 25 uF 250 VAC PARA 120 V CA 60 Hz

TRANSFORMADOR

20

DIAGRAMA EXPUESTO

Soporte de la
cubierta del ducto (1)

Cubierta superior del
ducto (1)

Cubierta inferior del
ducto (1)

Soporte de montaje
para la campana (1)

Control táctil (1)

Luz LED (1)

Amortiguador (1)

Cuerpo de la
campana (1)

Cable de
alimentación (1)

Caja de
conexiones (1)

Soplador (1)

Filtro de aluminio (2)

Paquete de

tornillería (1)

21

LISTA DE MATERIALES

ARH MODELS

COOK

3.1 Partes incluidas

CONFIGURACIÓN ESTÁNDAR CONTENIDO DEL PAQUETE DE TORNILLERÍA

Campana 1 Terminales de torsión P3 3

Amortiguador de 6 pulgadas 1 Arandela 5x12x1T 2

LIKE

ARH30P | ARH36P

Manual de instalación

A

GOD

USE & CARE MANUAL

Cubierta del ducto, superior 1

Cubierta del ducto, inferior 1

Soporte de montaje para la
campana

Soporte de la cubierta del
ducto

Paquete de tornillería 1

Tornillo de cabeza redonda

1

M4x12

Tornillo de cabeza plana
#8x1-1/2 pulgadas

1

1

2

9

3.2 Accesorios opcionales

Descripción Número de pieza

Cubierta del ducto de extensión RHDC01AP

Kit de
recirculación

Filtro de carbón

30 pulgadas ARC3001P

36 pulgadas ARC3601P

30 pulgadas FT0130

36 pulgadas FT0136

22

PAUTAS DE INSTALACIÓN

4.1 Ubicación

La turbulencia del aire provocada por una ventana/puerta podría

•

reducir la efectividad de la campana. Se recomienda cerrar
ventanas y puertas antes de usar la campana. (FIG. 1)

El humo debe elevarse hasta 10 pulgadas desde la superficie de

•

cocina para así entrar en la zona de alcance de succión efectiva
de la campana.

4.2 Ducto de escape

Se recomienda usar un ducto de escape de 6 pulgadas de diámetro para maximizar la eficiencia de la

•

succión.

Antes de instalar la campana, aplique pegamento de secado rápido al borde y fíjelo de forma segura

•

sobre la tapa de ventilación de la campana de cocina. Instale la campana de cocina y el ducto de
escape al borde plástico y séllelo usando pegamento de secado rápido.

(Fig. 1)

4.3 Posición

La altura de instalación se mide de forma vertical desde el centro del filtro de aluminio de la

•

campana hasta la parte superior de la superficie de cocina.

Para cocinas a gas, la altura mínima es 24 pulgadas y la altura de instalación máxima es

•

30 pulgadas. (FIG. 2)
Evite que el producto quede inclinado hacia la izquierda/derecha o hacia adelante.

•

mín. A
máx. B

mín. C
máx. D

(Fig. 2)

24 pulgadas mín.
30 pulgadas máx.

36 pulgadas

Alturas de la campana Cubierta del ducto

estándar

Ducto mínimo (A) 26-5/8 pulgadas

Máximo (B) 42 pulgadas

Alturas del techo

Ducto mínimo (C) 86-5/8 pulgadas

Máximo (D) 108 pulgadas

23

PROCEDIMIENTOS DE INSTALACIÓN

1. Saque el electrodoméstico de la caja y verifique la lista de materiales.

2. Marque una línea A como se indica en el diagrama a continuación, la distancia entre el fondo de la
campana y la superficie de la cocina es de 24 a 30 pulgadas.

3. Dibuje y marque una línea vertical central “C” en la pared.

4. Marque la línea de alto de la campana B (a 9-5/8 pulgadas de la línea A).

5. Marque los orificios de los tornillos de montaje en la línea B, a 3-41/64 pulgadas de la línea central (a
la izquierda y la derecha).

6. Ajuste el nivel de la pieza colgante (D) usando (3) tornillos para madera de #8x1-1/2 pulgadas, en las
marcas para tornillos de la línea B.

7. Extraiga los (2) filtros de grasa de aluminio.

8. Cuelgue la campana en el soporte de montaje de la pared (paso 6). Ajuste la campana para
asegurarse de que quede nivelada, usando (2) tornillos para madera de #8x1-1/2 pulgadas en los
orificios del cuerpo de la campana (E).

9. Centre y fije el soporte de montaje de la cubierta del ducto (F) al muro.

10. Instale el cable de alimentación y el ducto. Selle el ducto con cinta.

11. Encienda la campana e inspeccione que no haya fugas alrededor de la cinta del ducto.

12. Extienda la cubierta interior del ducto (superior) hacia arriba y fíjela al soporte de la cubierta del
ducto usando (2) tornillos M4 x 12.

13. Fije (2) tornillos para madera de #8x1-1/2 pulgadas y (2) arandelas 5x12x1T a los orificios del interior
de la campana (G).

14. Reinstale los filtros de grasa de aluminio.

6-1/4 pulgadas

F

7-5/16 pulgadas

5-1/2 pulgadas

E

E

D

9-5/8 pulgadas

B

A

G G

C

24~30 pulgadas

24

Unidad: pulgadas

INSTRUCCIONES DE USO

Muestra las velocidades y el temporizador

1 2

1. Encendido/apagado

- Presione para encender y apagar la campana completa (ventilador y luces).

- La campana recordará el último nivel de velocidad e iluminación en el que se usó al momento de
apagarse.

Función de apagado en diferido

- Con el ventilador encendido, presione durante 3 segundos para activar el temporizador de
apagado en diferido, tras lo cual el temporizador quedará parpadeando en la pantalla.

- Presione el botón o para ajustar el rango de tiempo diferido entre 1 y 15 minutos y luego
mantenga presionado el botón o durante 2 segundos, tras lo cual el temporizador ascenderá o
descenderá rápidamente.

- La pantalla indicará la cuenta regresiva y el apagado en diferido se activará automáticamente si no
se pulsan más botones dentro de 3 segundos.

- Con la función de apagado en diferido activada, el ventilador cambia a velocidad 1, y estarán
disponibles.

3 3

Horas Minutos

- Cuando el temporizador llegue a 00:00, el ventilador y las luces se apagarán.

Nota: Cuando la función de apagado en diferido esté activa, presione para apagar toda la campana y

desactivar la función de apagado en diferido.

2. Luz

- Presione para cambiar el nivel de iluminación entre alto, bajo y apagado.

- El indicador se iluminará al encender la luz.

3. Botón de selección de velocidad

Reducir la velocidad del ventilador

- Presione para reducir la velocidad del ventilador de 3 a 2 y a 1.

Aumentar la velocidad del ventilador

- Presione para aumentar la velocidad del ventilador de 1 a 2 y a 3.

25

INSTRUCCIONES DE USO

4. Recordatorio de limpieza del filtro

- Tras 30 horas de uso, el indicador del botón comenzará a parpadear para indicar que es hora de
limpiar los filtros.

- Mantenga presionado durante 3 segundos para eliminar este símbolo si ya limpió el filtro.

Nota: El botón seguirá parpadeando con el ventilador apagado hasta que el botón se presione

durante 3 segundos para eliminar el recordatorio.

5. Recordatorio de reemplazo del filtro de carbón

- Para activar el recordatorio del reemplazo del filtro de carbón:
Con la campana apagada, mantenga presionados los botones y simultáneamente durante tres

segundos. Todos los indicadores LED se encenderán durante tres segundos para confirmar que el
recordatorio de reemplazo del filtro de carbón está activado.

- Para desactivar el recordatorio del reemplazo del filtro de carbón:
Con la campana apagada, mantenga presionados los botones y simultáneamente durante tres

segundos. Todos los indicadores LED parpadearán dos veces para confirmar que el recordatorio de
reemplazo del filtro de carbón está desactivado.

- Tras 120 horas de uso del ventilador, el botón parpadeará lentamente para indicar que el filtro de
carbón debe reemplazarse.

- Para restablecerlo:
Con la campana apagada, mantenga presionado el botón durante tres segundos. Todos los

indicadores LED parpadearán dos veces para confirmar que el temporizador de 120 horas se
restableció.

Configuración de la hora

- La hora en pantalla se presenta con formato de 12 horas. Tras el primer encendido, la hora indicará
automáticamente 12:00.

- Mantenga presionado durante 3 segundos para activar la configuración de la hora.

Minutos

Presione para aumentar los minutos y para reducirlos.
En modo configuración, mantenga presionado o durante 2 segundos; el temporizador ascenderá o

descenderá rápidamente. Los números cambiarán cíclicamente de 0 a 59.
Los “minutos” se confirmarán automáticamente si no oprime ningún botón dentro de 3 segundos.

Horas

Tras ajustar los “minutos”, presione para aumentar las horas y para reducirlas.
En modo configuración, mantenga presionado o durante 2 segundos; el temporizador ascenderá o

descenderá rápidamente. Los números cambiarán cíclicamente de 0 a 12.
Las “horas” se confirmarán automáticamente si no oprime ningún botón dentro de 3 segundos.

26

REEMPLAZO DE LA CINTA DE LUCES

Luz LED:

Tras apagar la campana, quite los filtros y desconecte el cable de la cinta de luz LED. Empuje los
sujetadores de ambos lados de las cintas de luz LED simultáneamente y saque la cinta de luz (consulte
la siguiente imagen).

Contacte a un representante de ventas para adquirir una nueva cinta de luz LED.

2

1

1

27

MANTENIMIENTO DE LA SUPERFICIE

5.1 Mantenimiento de la superficie

1. Limpie la superficie de la campana periódicamente con agua jabonosa y un paño de algodón para así
evitar que se acumule grasa.

2. No use limpiadores agresivos ni materiales gruesos abrasivos para limpiar la superficie, ya que esto
la dañará.

3. Para pulir la superficie después de limpiarla, se recomienda usar un pulidor no invasivo para acero
inoxidable.

4. Use un material suave para pulir, ya que así su campana quedará más brillante.

5. No use soluciones de limpieza que tengan blanqueador como ingrediente.

5.2 Limpieza y mantenimiento de la superficie

1. Antes de limpiar, desconecte siempre del suministro de alimentación.

2. Limpie tanto el interior como el exterior de la campana para que dure más. No use limpiadores
abrasivos.

3. Para evitar altas temperaturas en la cocina, siempre encienda la campana antes de encender la
cocina.

PRECAUCIONES

6.1 Atención especial al usar la campana de cocina

Para garantizar un máximo efecto de ventilación, la campana de cocina se debe encender siempre

•

antes de cocinar.

Si hay daños en el cable de alimentación, la extracción y cambio del cable de alimentación deberá

•

realizarlo el fabricante, un instalador o un electricista calificado.

Debe haber una buena ventilación en la cocina al usar simultáneamente la campana de cocina junto

•

con una cocina a gas u otros electrodomésticos a combustión.

Si la limpieza de la campana de cocina se realiza sin seguir las instrucciones del manual, podría

•

correr el riesgo de provocar un incendio.

No encienda un fuego directamente bajo la campana de cocina.

•

El gas de escape de la campana de cocina no se puede introducir directamente al canal de escape de

•

la cocina a gas u otros electrodomésticos.

La distancia mínima necesaria entre la parte superior de la cocina y el fondo de la campana de

•

cocina es 24 pulgadas. Si el manual de instalación de la cocina indica que se debe dejar más
distancia, respete dicha indicación. Ajuste la campana de cocina a la altura adecuada a fin de extraer
todas las emisiones.

Para evitar peligros, las piezas de la campana de cocina se deben desarmar usando herramientas,

•

no las manos desnudas.

28

SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

1. Reemplace la placa de circuitos.

1. No hay energía (cable quemado) o
el fusible está quemado.

2. Compruebe que ingrese
energía (reemplace el cable de
alimentación).

El motor deja de
funcionar

La velocidad del
motor se reduce
automáticamente

Las aspas del
ventilador están
invertidas

El motor no regula la
velocidad

El motor se enciende y
se apaga

2. El regulador de temperatura del
motor no funciona y no se puede
recuperar.

3. El cable de cobre del motor está

quemado.

4. El condensador está defectuoso. 4. Reemplace el condensador.

1. Hay poca potencia o el

condensador está dañado.

2. Motor defectuoso. 2. Reemplace el motor.

1. Cortocircuito en el motor. 1. Reemplace el motor.

2. El aire sale de la toma de aire en
lugar de ser succionado hacia
ella.

1. El condensador está defectuoso. 1. Reemplace el condensador.

2. El cableado eléctrico está

desconectado.

1. El motor deja de funcionar
cuando alcanza una temperatura
inusualmente alta y vuelve a
encenderse cuando se enfría
hasta llegar a la temperatura
normal para cocinar. Esto ocurre
cuando la temperatura se eleva
demasiado al cocinar.

2. Reemplace el motor.

3. Reemplace el motor.

1. Reemplace el condensador.

2. La salida o el tubo de escape
están bloqueados y deben
limpiarse.

2. Arregle los cables eléctricos.

1. Se recomienda cambiar levemente
su rutina de cocina.

2. Reemplace el motor.

Dos secciones de la
luz LED no funcionan

1. La luz LED se averió. 1. Reemplace la luz LED.

29

GARANTÍA

Garantía y servicio

Este producto fue fabricado por Thor International, 4651 E Airport Drive, California 91761

Para contactar al servicio de atención al cliente, llame al (877) 288 - 8099

Para ver la política de servicio y garantía más actualizada, visite nuestro sitio web
WWW.THORKITCHEN.COM/WARRANTY-REGISTRATION

Para solicitudes de servicio dentro del periodo de garantía, visite nuestro sitio web
WWW.THORKITCHEN.COM/SERVICE

Tenga en cuenta que: Deberá proporcionar una prueba de compra o fecha de instalación para toda
solicitud de servicio dentro del periodo de garantía.

30

TABLE DES MATIÈRES

REMARQUE IMPORTANTE CONCERNANT LA SÉCURITÉ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-34

1.1 Veuillez lire, puis conserver les présentes consignes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

1.2 Exigences électriques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

CARACTÉRISTIQUES DU PRODUIT / TABLEAU DES CARACTÉRISTIQUES. . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

2.1 Caractéristiques du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

2.2 Tableau des caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

VUE ÉCLATÉE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

LISTE DU MATÉRIEL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

3.1 Pièces fournies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

3.2 Accessoires en option. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

DIRECTIVES D’INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

4.1 Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

4.2 Conduit d’évacuation d’air. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

4.3 Position . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

PROCÉDURES D’INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

INSTRUCTIONS D’UTILISATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-42

REMPLACEMENT DE LA BANDE LUMINEUSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

ENTRETIEN DE LA SURFACE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

5.1 Entretien de la surface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

5.2 Nettoyage et Entretien de la Surface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

PRÉCAUTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

6.1 Une attention particulière est de mise lors de l’utilisation de la hotte de cuisine . . . . . . . . . . . . . . . . . . 45

DÉPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

GARANTIE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

31

REMARQUE IMPORTANTE CONCERNANT LA SÉCURITÉ

1.1 Veuillez lire, puis conserver les présentes consignes

AVERTISSEMENT!

UTILISER CE VENTILATEUR AVEC UN DISPOSITIF DE COMMANDE À SEMI-CONDUCTEUR.

ATTENTION

matières et des vapeurs dangereuses ou explosives.

AVERTISSEMENT!

BLESSURES CORPORELLES, VEUILLEZ RESPECTER LES CONSIGNES SUIVANTES :

d. Utilisez cet appareil exclusivement de la manière prévue par le fabricant. Si vous avez des questions,

veuillez contacter le fabricant.

e. Avant de procéder à la réparation, à l’entretien ou au nettoyage de l’appareil, coupez l’alimentation

au niveau du panneau de service, puis verrouillez le dispositif de déconnexion afin de prévenir tout
rétablissement accidentel de l’alimentation. En cas d’impossibilité de verrouillage du dispositif de
déconnexion, fixez solidement une note d’avertissement bien visible, notamment une étiquette, sur le
panneau de service.

AVERTISSEMENT!

a. Ne jamais laisser la surface de cuisson sans surveillance lorsque les brûleurs sont réglés sur une

chaleur élevée. Les débordements provoquent de la fumée et des résidus graisseux qui risquent de
s’enflammer. Faites chauffer l’huile lentement à feu doux ou moyen.

b. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou lorsque vous faites flamber des

aliments (comme les crêpes Suzette, les cerises jubilé, les steaks au poivre flambés).

Pour un usage de ventilation générale exclusivement. Ne pas utiliser pour évacuer des

AFIN DE RÉDUIRE TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS

AFIN DE RÉDUIRE TOUT RISQUE D’INCENDIE, D’ÉLECTROCUTION ET DE

AFIN DE RÉDUIRE TOUT RISQUE DE FEU DE CUISINIÈRE :

c. Nettoyez fréquemment les ventilateurs d’aération. La graisse ne doit pas s’accumuler sur le

ventilateur ou le filtre.

d. Utilisez des casseroles de taille appropriée. Utilisez toujours une batterie de cuisine adaptée à la

taille de la plaque électrique.

AVERTISSEMENT!

D’INCENDIE DE FEU DE CUISINIÈRE, VEUILLEZ RESPECTER LES CONSIGNES SUIVANTES* :

a. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche, d’une plaque à pâtisserie ou d’un plateau

en métal, puis éteignez le brûleur. ATTENTION DE NE PAS VOUS BRÛLER. Si les flammes ne
s’éteignent pas immédiatement, ÉVACUEZ, PUIS APPELEZ LE SERVICE D’INCENDIE.

b. NE JAMAIS SOULEVER UNE CASSEROLE EN FEU : vous risquez de vous brûler.

c. NE PAS UTILISER D’EAU, y compris des torchons ou des serviettes humides : un violent dégagement

de vapeur en résulterait.

d. Utilisez un extincteur EXCLUSIVEMENT si :

1. Vous savez que vous disposez d’un extincteur de classe ABC et vous savez déjà comment l’utiliser.

2. Il s’agit d’un incendie mineur et celui-ci est concentré dans la zone où il s’est déclaré.

* Basé sur « Kitchen Firesafety Tips » (Conseils de sécurité pour la cuisine) publié par la NFPA.

AFIN DE RÉDUIRE TOUT RISQUE DE BLESSURES CORPORELLES EN CAS

32

REMARQUE IMPORTANTE CONCERNANT LA SÉCURITÉ

3. Vous avez fait appel au service d’incendie.

4. Vous pouvez combattre l’incendie en ayant une issue derrière vous.

AVERTISSEMENT!

BLESSURES CORPORELLES, VEUILLEZ RESPECTER LES CONSIGNES SUIVANTES :

a. Les travaux d’installation et le câblage électrique doivent être effectués par une ou des personnes

qualifiées, conformément à tous les codes et normes en vigueur, y compris pour les constructions
ignifugées.

b. Une quantité suffisante d’air est nécessaire pour assurer une combustion et une évacuation

correctes des gaz par le conduit d’air (cheminée) des appareils de combustion afin de prévenir tout
risque de refoulement. Respectez les directives et les normes de sécurité du fabricant de l’appareil
de chauffage, ainsi que celles qui sont publiées par la National Fire Protection Association (NFPA ­Association Nationale de Protection contre l’Incendie), l’American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE - Société Américaine des Ingénieurs en Chauffage,
Réfrigération et Climatisation) et les codes des autorités locales.

c. Lorsque vous taillez dans des murs ou des plafonds ou y percez des trous, n’endommager pas les fils

électriques ou les conduits qui y sont dissimulés.

d. Les ventilateurs à enveloppe doivent toujours évacuer l’air vers l’extérieur.

e. NE JAMAIS placer un interrupteur dans un endroit où il peut être atteint à partir d’une baignoire ou

d’une douche.

f. Assurez-vous que le courant est coupé avant de procéder à l’installation, au câblage ou à l’entretien.

AVERTISSEMENT

AFIN DE RÉDUIRE TOUT RISQUE D’INCENDIE, D’ÉLECTROCUTION ET DE

AFIN DE RÉDUIRE TOUT RISQUE D’INCENDIE, UTILISEZ EXCLUSIVEMENT DES CONDUITS EN MÉTAL.

ATTENTION

Afin de réduire tout risque d’incendie et d’évacuer correctement l’air vers l’extérieur : ne pas évacuer l’air
vicié dans les espaces entre les murs, les plafonds, les greniers, les vides sanitaires ou les garages.

UTILISATION

Laissez toujours les grilles de sécurité et les filtres en place. Sans ces éléments, les souffleurs risquent
d’aspirer les cheveux, les doigts et les vêtements amples. Le fabricant décline toute responsabilité en
cas de non-respect des consignes données ici pour l’installation, l’entretien et l’utilisation appropriée du
produit. Le fabricant décline également toute responsabilité en cas de blessure due à toute négligence et
la garantie de l’appareil expire automatiquement en cas d’entretien inapproprié.

33

REMARQUE IMPORTANTE CONCERNANT LA SÉCURITÉ

1.2 Exigences électriques

Important : Respectez tous les codes et ordonnances en vigueur.

Il relève de la responsabilité du client de :

- Contacter un électricien installateur agréé.

- S’assurer que l’installation électrique est adéquate et conforme au Code national de l’électricité,
ANSI/NFPA 70 dernière édition* ou aux normes CSA C22.1-94, Code canadien de l’électricité, Partie 1
et C22.2 No.0-M91 - dernière édition** et à tous les codes et ordonnances locaux.

Si les codes l’autorisent et qu’un fil de mise à la terre distinct est utilisé, nous vous recommandons qu’un
électricien qualifié détermine la pertinence du trajet de mise à la terre.

Ne pas raccorder la terre à une conduite de gaz.

En cas de doute sur la mise à la terre correcte de la hotte, veuillez consulter un électricien qualifié.

Ne placer aucun fusible sur le circuit neutre ou le circuit de mise à la terre.

Cet appareil nécessite une alimentation électrique de 120 V 60 Hz et doit être branché à un circuit de
dérivation individuel correctement mis à la terre et protégé par un disjoncteur de 15 ou 20 ampères ou un
fusible à action lente. Le câblage doit être à 2 fils avec mise à la terre. Veuillez également vous référer au
schéma électrique figurant sur le produit.

Un raccord de verrouillage de câble (non fourni) peut également être exigé par les codes locaux.

Vérifiez les réglementations locales, achetez et installez au besoin le raccord approprié.

* National Fire Protection Association (Association Nationale de Protection contre l’Incendie)
Batterymarch Park, Quincy, Massachusetts 02269

** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575

34

CARACTÉRISTIQUES DU PRODUIT / TABLEAU DES

CARACTÉRISTIQUES

2.1 Caractéristiques du produit

1. Choix entre 3 vitesses.

2. Éclairage à deux niveaux : Vif, Faible et Éteint.

2.2 Tableau des caractéristiques

Modèles ARH30P / ARH36P

Poids Net (lb) 26 / 27,6

(l) 29-15/16 x (P) 19-3/4 x (H) 30-15/16 ~ 42

Dimensions (pouces)

(l) 35-7/8 x (P)19-3/4 x (H) 30-15/16 ~ 42

Tension maximale 120 V – 60 Hz

Diamètre du tuyau
d’évacuation

Rond 6 pouces

Lumière LED 7 W x 1

Certification

Schéma du Circuit

ROUGE
JAUNE
BLEU
MARRON
GRIS

BLANC

BOÎTIER

MOTEUR

BOÎTIER
VERT

NOIR

BLANC

FUSIBLE F 5 A 250 V CA

ROUGE

JAUNE

BANDE LUMINEUSE

VERT

NOIR

BLANC

REMARQUE : CONDENSATEUR 25 uF 250 V CA FIT CA120 V 60 Hz

TRANSFORMATEUR

35

VUE ÉCLATÉE

Support du couvercle
du conduit (1)

Couvercle du conduit
supérieur (1)

Couvercle du conduit
inférieur (1)

Support de montage
de la hotte (1)

Commande à

effleurement (1)

Lumière LED (1)

Étouffoir (1)

Corps de la hotte (1)

Câble
d’alimentation (1)

Boîte de jonction (1)

Souffleur (1)

Filtre en
aluminium (2)

Sac de

quincaillerie (1)

36

LISTE DU MATÉRIEL

ARH MODELS

COOK

3.1 Pièces fournies

CONFIGURATION STANDARD CONTENU DU PAQUET DE MATÉRIEL

Hotte 1 Capuchon de connexion P3 3

Étouffoir de 6 pouces 1 Rondelle 5x12x1T 2

LIKE

ARH30P | ARH36P

Manuel d’installation

A

GOD

1 Vis à tête ronde (M4 x 12) 2

USE & CARE MANUAL

Couvercle du conduit;
supérieur

Couvercle du conduit;
inférieur

Support de montage de la
hotte

Support du couvercle du
conduit

Support de la quincaillerie 1

3.2 Accessoires en option

Description Numéro de pièce

Couvercle du conduit de
rallonge

RHDC01AP

Vis à tête plate (#8 x

1

1-1/2 po)

1

1

1

9

Trousse de
recirculation

Filtre à charbon

30 po ARC3001P

36 po ARC3601P

30 po FT0130

36 po FT0136

37

DIRECTIVES D’INSTALLATION

4.1 Emplacement

La turbulence de l’air provenant de la fenêtre ou de la porte peut

•

réduire l’efficacité de la hotte. Nous vous conseillons de fermer la
fenêtre/porte avant d’utiliser la hotte. (Ill. 1)

La fumée doit s’élever jusqu’à 10 pouces du plan de cuisson afin

•

d’atteindre la zone d’efficacité d’aspiration de la hotte.

4.2 Conduit d’évacuation d’air

Nous vous recommandons d’utiliser un conduit d’évacuation d’air de 6 po de diamètre afin de

•

maximiser l’efficacité de l’aspiration.
Avant d’installer la hotte, veuillez appliquer de la colle à séchage rapide sur le collier, puis fixez-le

•

solidement sur la partie supérieure du couvercle d’évent de la hotte. Installez la hotte de cuisine et le
conduit d’évacuation d’air sur le collier en plastique, puis scellez avec de la colle à séchage rapide.

(Ill. 1)

4.3 Position

La hauteur d’installation est mesurée verticalement du centre du filtre en aluminium de la hotte à la

•

partie supérieure de la surface de cuisson.
La hauteur minimale est de 24 pouces et la hauteur maximale d’installation est de 30 pouces pour

•

les cuisinières à gaz. (Ill. 2)
Évitez l’inclinaison gauche-droite ou l’inclinaison vers l’avant.

•

min. A
max. B

min. C
max. D

(Ill. 2)

24 po au min.
30 po au max.

36 po

Hauteurs de la Hotte Couvercle du

conduit standard

à conduit minimum (A) 26-5/8 po

maximum (B) 42 po

Hauteurs du plafond

à conduit minimum (C) 86-5/8 po

maximum (D) 108 po

38

PROCÉDURES D’INSTALLATION

1. Sortez l’appareil de la boîte, puis vérifiez la liste du matériel.

2. Tracez une ligne A ainsi qu’illustré dans le schéma ci-dessous, la distance entre la partie inférieure
de la hotte et la partie supérieure de la surface de cuisson est de 24 à 30 pouces.

3. Tracez, puis marquez une ligne verticale centrale « C » sur le mur.

4. Marquez la ligne B de la hauteur de la hotte (à 9-5/8 po de la ligne A).

5. Marquez les trous de vis de montage sur la ligne B, à 3-41/64 po de la ligne centrale (à droite et à
gauche).

6. En réglant le niveau de la pièce suspendue (D), utilisez (3) des vis à bois #8x1-1/2 po pour la bloquer
sur les marques de vis de la ligne B.

7. Retirez les (2) filtres à graisses en aluminium.

8. Accrochez la hotte au support de montage sur le mur (étape 6). Réglez la hotte afin de vous assurer
qu’elle est horizontale, utilisez (2) vis à bois #8x1-1/2 po dans les trous du corps de la hotte (E).

9. Centrez, puis fixez le support de montage du couvercle du conduit (F) au mur.

10. Installez le cordon d’alimentation, ainsi que le conduit. Scellez le conduit avec du ruban adhésif.

11. Allumez la hotte, puis assurez-vous de l’absence de fuites d’air autour du ruban adhésif.

12. Déployez le couvercle du conduit intérieur (supérieur) vers le haut, puis fixez-le sur le support du
couvercle du conduit à l’aide de (2) vis M4 x 12.

13. Fixez (2) vis à bois #8 x 1-1/2 po et (2) rondelles 5x12x1T dans les trous intérieurs du corps de la
hotte (G).

14. Réinstallez les filtres à graisses en aluminium.

6-1/4 po

F

7-5/16 po

5-1/2 po

E

E

D

9-5/8 po

B

A

G G

C

24 po~30 po

39

Unité : pouces

INSTRUCTIONS D’UTILISATION

Afficher les vitesses et la minuterie

1 2

1. Mise sous/hors tension

- Appuyez sur pour mettre sous ou hors tension l’ensemble de la hotte (ventilateur et lumières).

- La hotte se souviendra de la dernière vitesse et du dernier niveau de lumière auxquels elle a été mise
hors tension.

Fonction d’arrêt différé

- Le ventilateur étant en marche, appuyez sur pendant 3 secondes pour activer la minuterie d’arrêt
différé, la minuterie qui s’affiche à l’écran continue de clignoter.

- Appuyez sur le bouton ou pour définir la plage de temporisation de 1 min à 15 min, appuyez
sur le bouton ou et maintenez-le enfoncé pendant 2 secondes, la valeur de la minuterie
augmente ou diminue rapidement.

- L’écran affiche le compte à rebours, la minuterie d’arrêt différé est confirmée automatiquement en
l’absence de toute action dans les 3 secondes.

- Lorsque la fonction d’arrêt différé est activée, le ventilateur passe à la vitesse 1, et sont
disponibles.

3 3

Heures

Minutes

- Une fois que la minuterie atteint 00:00, le ventilateur et les lumières s’éteignent.

Remarque : Lorsque la fonction d’arrêt différé est activée, une pression exercée sur permet de mettre

hors tension l’ensemble de la hotte et de désactiver la fonction d’arrêt différé.

2. Lumière

- Appuyez sur le bouton pour changer le niveau d’éclairage pour élevé, faible, éteint.

- Lorsque l’éclairage est allumé, le voyant s’allume.

3. Bouton de sélection de vitesse

Réduction de la vitesse du ventilateur

- Appuyez sur pour réduire la vitesse du ventilateur vers 3, 2, 1.

Augmentation de la vitesse du ventilateur

- Appuyez sur pour augmenter la vitesse du ventilateur vers 1, 2, 3.

40

INSTRUCTIONS D’UTILISATION

4. Rappel de nettoyage des filtres

- Au bout de 30 heures d’utilisation du ventilateur, le voyant du bouton commence à clignoter pour
indiquer qu’il est temps de nettoyer les filtres.

- Maintenez le bouton enfoncé pendant 3 secondes pour supprimer ce symbole si le filtre a été
nettoyé.

Remarque : Le bouton continue de clignoter lorsque le ventilateur est éteint jusqu’à ce que vous

appuyiez sur le bouton pendant 3 secondes pour annuler le rappel.

5. Rappel de remplacement du filtre à charbon

- Pour activer le rappel de remplacement du filtre à charbon :
La hotte étant hors tension, maintenez le bouton et le bouton enfoncés simultanément pendant

trois secondes. Tous les voyants LED s’allument pendant trois secondes confirmant que le rappel de
remplacement du filtre à charbon est activé.

- Pour désactiver le rappel de remplacement du filtre à charbon :
La hotte étant hors tension, maintenez le bouton et le bouton enfoncés simultanément pendant

trois secondes. Tous les voyants LED clignotent à deux reprises pour confirmer que le rappel de
remplacement du filtre à charbon est désactivé.

- Au bout de 120 heures d’utilisation du ventilateur, le bouton clignote lentement pour indiquer que
les filtres à charbon doivent être remplacés.

- Pour réinitialiser :
La hotte étant hors tension, maintenez le bouton enfoncé pendant trois secondes. Tous les

voyants LED clignotent à deux reprises pour confirmer que la minuterie de 120 heures a été
réinitialisée.

41

INSTRUCTIONS D’UTILISATION

Réglage de l’horloge

- L’heure affichée sur l’écran correspond au format horaire de 12 heures. Lors de la première livraison,
il affiche automatiquement 12:00.

- Appuyez sur et maintenez-le enfoncé pendant 3 secondes pour activer le réglage de l’horloge.

Minutes

Appuyez sur pour augmenter les minutes et sur pour réduire les minutes.

En mode de réglage, appuyez sur ou sur et maintenez enfoncé pendant 2 secondes, la valeur de la
minuterie augmente ou diminue rapidement, les chiffres s’affichent de manière cyclique de 0 à 59.

Les « Minutes » sont confirmées automatiquement en l’absence de toute action dans les 3 secondes.

Heures

Après réglage des « Minutes », appuyez sur pour augmenter les heures et sur pour réduire les
heures.

En mode de réglage, appuyez sur ou sur et maintenez enfoncé pendant 2 secondes, la valeur de la
minuterie augmente ou diminue rapidement, les chiffres s’affichent de manière cyclique de 0 à 12.

Les « Heures » sont confirmées automatiquement en l’absence de toute action dans les 3 secondes.

42

REMPLACEMENT DE LA BANDE LUMINEUSE

Lumière LED :

Après coupure de l’alimentation, retirez les filtres, puis débranchez le fil de la bande lumineuse LED.
Appuyez simultanément sur les agrafes de chaque côté des bandes lumineuses LED, puis retirez la
bande lumineuse (voir l’image ci-dessous).

Veuillez contacter le revendeur pour faire acquisition d’une bande lumineuse LED neuve.

2

1

1

43

ENTRETIEN DE LA SURFACE

5.1 Entretien de la surface

1. Veuillez nettoyer régulièrement la surface de la hotte de cuisine à l’eau tiède savonneuse, puis
essuyer à l’aide d’un chiffon en coton afin de prévenir toute accumulation de graisses.

2. Veuillez ne pas utiliser de nettoyants agressifs ou de matériaux abrasifs pour nettoyer la surface, car
cela risque d’endommager la surface.

3. Nous vous recommandons d’utiliser un produit de lustrage non invasif pour acier inoxydable pour
faire briller la surface après nettoyage.

4. Veuillez utiliser un matériau doux pour lustrer la surface de votre hotte de cuisine, car cela la rendra
plus brillante.

5. Veuillez n’utiliser aucune solution de nettoyage contenant de l’eau de Javel.

5.2 Nettoyage et Entretien de la Surface

1. Débranchez toujours le produit de la source d’alimentation avant de le nettoyer.

2. Nettoyez à la fois l’extérieur et l’intérieur de la hotte pour assurer une longue durée. Ne pas utiliser
de nettoyant abrasif.

3. Prenez l’habitude de mettre sous tension la hotte en premier lieu avant d’allumer la cuisinière afin
d’éviter les températures élevées dans la cuisine.

44

PRÉCAUTIONS

6.1 Une attention particulière est de mise lors de l’utilisation de la hotte de cuisine

La hotte de cuisine doit être mise sous tension à chaque fois avant la cuisson afin d’assurer un effet

•

maximal de ventilation.

En cas d’endommagement du cordon d’alimentation, le retrait et le remplacement du cordon

•

d’alimentation doivent être effectués par le fabricant, l’installateur ou un électricien qualifié.

Lorsque la hotte de cuisine, la cuisinière à gaz ou tout autre appareil à combustible sont utilisés

•

simultanément, il doit y avoir une aération convenable dans la cuisine.

En cas de nettoyage de la hotte de cuisine sans le respect des consignes du manuel, vous risquez de

•

provoquer un incendie.

Ne pas allumer de feu directement sous la hotte de cuisine.

•

Les rejets gazeux de la hotte ne peuvent pas être introduits dans le canal d’évacuation de la

•

cuisinière à gaz ou de tout autre appareil.

La distance minimale requise entre la partie supérieure de la cuisinière et la partie inférieure de la

•

hotte de cuisine est de 24 pouces. Si le manuel d’installation de la cuisinière indique qu’une distance
plus importante est requise, cela doit être pris en considération. Réglez la hotte de cuisine à la
hauteur appropriée pour une émission complète des gaz de combustion.

Afin de prévenir tout danger, les pièces de la hotte de cuisine doivent être démontées à l’aide d’outils

•

et non à mains nues.

45

DÉPANNAGE

Problème Cause possible Solution

1. Absence d’alimentation (câble
brûlé) ou fusible grillé.

1. Remplacez la carte de circuits
imprimés.

2. Vérifiez le wattmètre (remplacez
le cordon d’alimentation).

Le moteur s’arrête

La vitesse du
moteur ralentit
automatiquement

Pales du ventilateur
inversées

Le moteur ne régule
pas la vitesse

Le moteur fonctionne
par intermittence

2. Le régulateur de température du
moteur est désactivé et ne peut
être rétabli.

3. Le fil de cuivre du moteur est

brûlé.

4. Condensateur défectueux. 4. Remplacez le condensateur.

1. Condensateur déformé ou faible

puissance.

2. Moteur défectueux. 2. Remplacez le moteur.

1. Court-circuit au niveau du moteur. 1. Remplacez le moteur.

2. L’air sort par la sortie d’air au lieu
d’être aspiré.

1. Condensateur défectueux. 1. Remplacez le condensateur.

2. Le câblage électrique est coupé. 2. Réparez les fils électriques.

1. Le moteur s’arrête de tourner
lorsqu’il atteint une température
élevée inhabituelle, et redémarre
lorsqu’il refroidit à une
température de cuisson normale.
Ce phénomène est dû à une
température trop élevée en cours
de cuisson.

2. Remplacez le moteur.

3. Remplacez le moteur.

1. Remplacez le condensateur.

2. La sortie d’air ou le tuyau
d’évacuation est obstrué et
nécessite nettoyage.

1. Nous vous recommandons
de modifier légèrement votre
programme de cuisson.

2. Remplacez le moteur.

Deux parties de
la lumière LED ne
fonctionnent pas

1. Lumière LED défaillante. 1. Remplacez la lumière LED.

46

GARANTIE

Garantie et service

Ce produit a été fabriqué par Thor International, 4651 E Airport Drive, Californie 91761

Pour contacter le service à la clientèle, veuillez composer le numéro : (877) 288 - 8099

Pour obtenir la garantie et la politique de service les plus récentes, veuillez vous rendre sur
notre site Web WWW.THORKITCHEN.COM/WARRANTY-REGISTRATION

Pour toute demande de réparation dans le cadre de la garantie, veuillez vous rendre sur notre site Web
WWW.THORKITCHEN.COM/SERVICE

Remarque importante : Vous devez fournir une preuve d’achat ou de la date d’installation pour toute
demande de réparation dans le cadre de la garantie.

47

WELCOME
TO THE CLUB

You chose THOR Kitchen to enhance your culinary journey and

we’re stoked to have you in the club. Think of it as a secret society

of really savvy people, such as yourself, choosing professional

power and performance at an affordable price.

Register your product by following the steps below.

WARRANTY REGISTRATION

01

Scan the QR code or visit

thorkitchen.com/warranty

02

Input your product info

and select register

03

You’re done.

Let’s get cookin’.

WARRANTY NEED PARTS?

thorkitchencom

#OOKLIKEAOD
