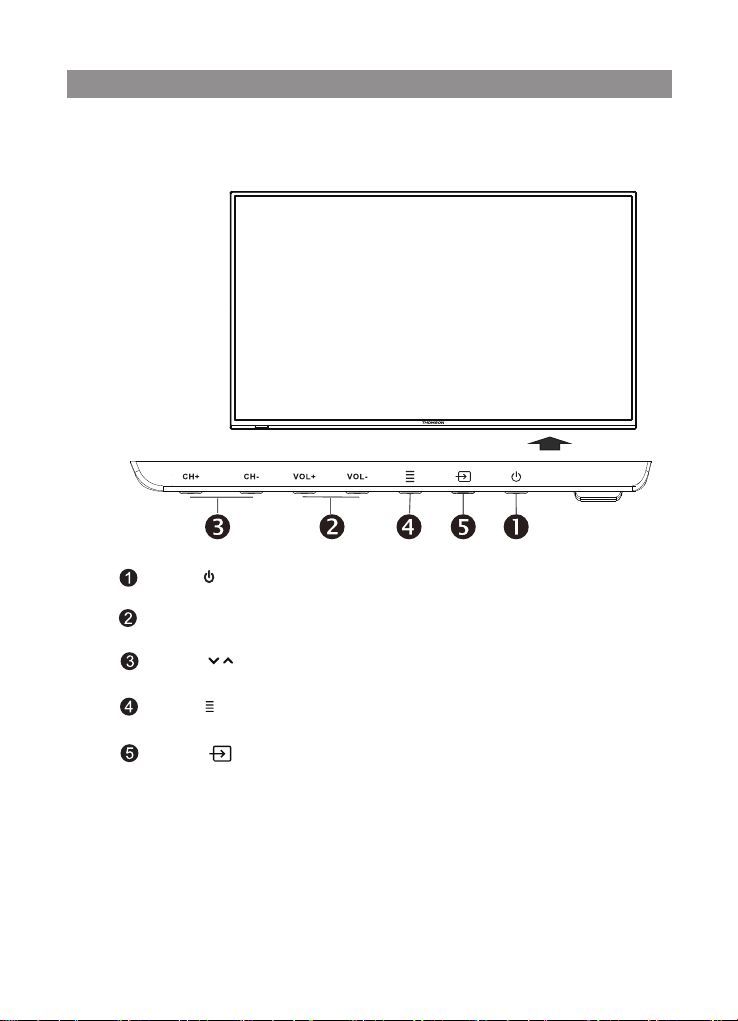

Кнопки на самом устройстве соответствуют лишь базовым функциям. Для доступа к
дополнительным функциям используйте пульт дистанционного управления (ПДУ).
Кнопка(POWER)
Включает ТВ или режим ожидания.
VOL +/-
Регулировка громкости звука. Изменение параметров выбранных позиций меню.
CH +/-
Переключение каналов ТВ. Выбор позиций для отдельных регулировок меню.
MENU ( кнопка вызова меню)
Нажмите для входа в меню или выхода из него и возвращения в предыдущее меню.
INPUT ( кнопка выбора источника сигнала)
(громкость больше\меньше)
( каналвниз\вверх)
Примечание: Все рисунки в данном руководстве приводятся в качестве примера. Конструкция
и характеристики могут быть изменены без предварительного уведомления.
Расположение, количество и названия функциональных кнопок, кнопки включения
и разъемов подключения меняется в зависимости от модели.
7
Общий вид устройства
Разъемы подключения
14
13
12
11
10
9
6
VGA (входподключения видео от ПК).
PC AUDIO (вход подключения звука от ПК).
SCART (вход\ выход)
RF (SAT) (вход) Разъем для подключения кабеля от конвертера спутниковой антенны или
от DiSEqC -переключателя.
RF (вход) Разъем подключения к антенне или кабельному ТВ.
HDMI 1(ARC) (вход\ выход звука)
и вывод звука на HDMI устройства.
HDMI 2 (MHL), HDMI 3 (вход)
Разъемы подключения видео и звука от HDMI устройств. Все подключения кабеля НDMI
выполнять только на выключенных устройствах. Разъем HDMI2 совместим со стандартом MHL
и может служить для подключения к телевизору некоторых моделей совместимых мобильных
устройств с поддержкой технологии MHL.
DIGITAL AUDIO OUTPUT (COAXIAL)
9
MINI AV (YPbPr L\R) вход звука (через адаптер) режима YPbPr или звука и видео режима AV.
10
MINI YPbPr Вход видео (через адаптер) компонентного YPbPr режима.
11
12
COMMON INTERFACE (CI) разъём подключения CAM-модуля формата CI+.
Функции, доступные через данное подключение, зависят от Вашего оператора. Все
подключения необходимо выполнять только на выключенном устройстве.
USB (вход) подключение совместимых USB устройств ( выход тока не более 500mA).
13
14
HEADPHONE OUT (выход) Разъем подключения наушников.
Примечание: Все рисунки в данном руководстве приводятся в качестве примера. Конструкция
и характеристики могут быть изменены без предварительного уведомления.
Расположение, количество и названия функциональных кнопок, кнопки включения
и разъемов подключения меняется в зависимости от модели.
Разъем подключения видео и звука.
Разъем подключения видео и звука от HDMI устройств
Разъем вывода цифрового звука.
8
8
7
Пульт дистанционного управления
Внешн ий вид ПДУ и оп ис ание функци й кноп ок
Нажмите для просмотра текущего состояния.
Rec
TimeShift
В режиме USB медиа плеера вывод меню опций воспроизведения.
Rec Запись PVR просматриваемой программы. Доступна при подключенном USB
устройстве.
TimeShift Включение функции временного сдвига просматриваемой программы.
Доступна при подключенном USB устройстве.
Повторное нажатие выводит список избранного.
Функция вывода на экран меню записей.
Установка батареек: Сдвиньте крышку отсека для батареек. Установите две батарейки
размера ААА в соответствии с указанной схемой полярности.
Установите крышку на место. Не оставляйте батарейки в пульте при
длительном не использовании ПДУ.
9
Основные функции
Выбор источника сигнала
Нажми те Source для в ыбора и сточни ка с игн ала
Нажми те
под тве рждения в ыбора .
Навигация по меню
П
еред использование м телевизора вып олнит е следующие дей ствия , чтобы
узнат ь, к ак осуществляетс я навигация по м еню , выбор и настройка различ ных
функций. В зави сим ости от выбранного меню в ид интерфейс а мож ет отл ичаться.
1. Наж митекнопку MEN U длявызоваглавногомен ю.
2. Нажм ите ◄ / ►для перемещени я по главном у ме ню .
3. Нажмите▲ / ▼, чтобы выбрать нужный подпункт.
4. Нажмите OK , чтобы войти в подменю.
5. Выберите нужное значение с помощью ▲ / ▼ / ◄ / ►. Вид интерфейса может отличаться в зависимости от выбранного меню.
6.Нажмите кнопку MENU, чтобы вернуться к предыдущему меню.
7.Нажмите EXIT для выхода из меню.
ПРИМЕЧАНИЕ:
Когда пункт в меню отображен серым цветом, это означает, что данной функции нет,
или она не может быть изменена в текущем меню или подменю.
Кнопки на панели телевизора имеют такую же функцию, как соответствующие кнопки
на пульте дистанционного управления. Данное руководство по эксплуатации основано
на работе пульта дистанционного управления.
для выб ора источника с игнал а из сп иска, нажмит е для
▲/▼
Источник
ATV
AV
SCART
YPbPr
HDMI 1
HDMI 2
HDMI 3
ПК
USB
Source : Выход
OK
Работа с меню
Меню настройки изображения

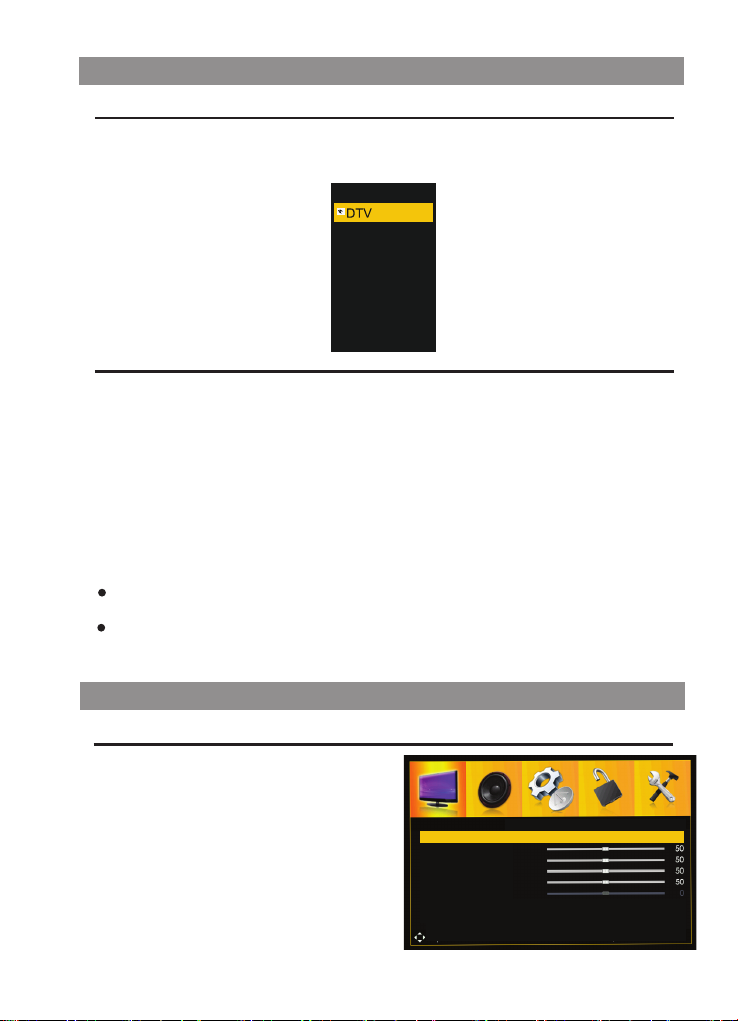

1. Наж митекнопку MEN U для вызоваглавног оменю.
2. Нажм ите ◄ / ►для выбора подменю
Изображение.
Выберите режим изображения, который
наилучшим образом подходит для вас.
Вы можете выбрать персональный
режим изображения и настроить
отдельные параметры: Контрастность,
1.Наж мите кнопку MEN U для вызова
главног о меню.
2. Нажм ите ◄ / ►для выбора подменю
Каналы.
Меню каналов используется для выбора
параметров, настройки и редактирования
всех необходимых каналов.
Тип подключения - позволяет выбрать
подключение через антенну, к кабельной
сети или к спутниковoму оборудованию.
Автопоиск - опция позволяет искать,
находить и сохранять все доступные каналы.
Ручной поиск - опция позволяет
начать ручной поиск с текущей частоты.
Автообновление каналов - опция позволяет включить или отключить автообновление
настроенных каналов в режиме ожидания. По умолчанию - отключена.
Редактор каналов - опция позволяет: удалить, переместить или пропустить
найденные каналы. Для операций с каналами используйте цветные клавишы ПДУ.
Избранное - опция позволяет создать четыре группы любимых каналов.
Интерфейс СI+ - опция показывает информацию о подключенном модуле расширения.
Информация о сигнале - опция показывает информацию о цифровом канале.
Нажмите ◄ / ►для включения или отключения автоматической сортировки
найденных каналов по номеру LCN.
Тип поиска
Нажмите ◄ / ►для выбора типа поиска: По умолчанию, Полный, Сетевой.
Спутник
Нажмите ◄ / ►для выбора спутника из списка.
Тип сервиса
Нажмите ◄ / ►для выбора: Все сервисы, Бесплатные.
Тип канала
Нажмите ◄ / ►для выбора: Все, ТВ(только телевизионные каналы).
Старт
Нажмите OK / ► для запуска поиска.

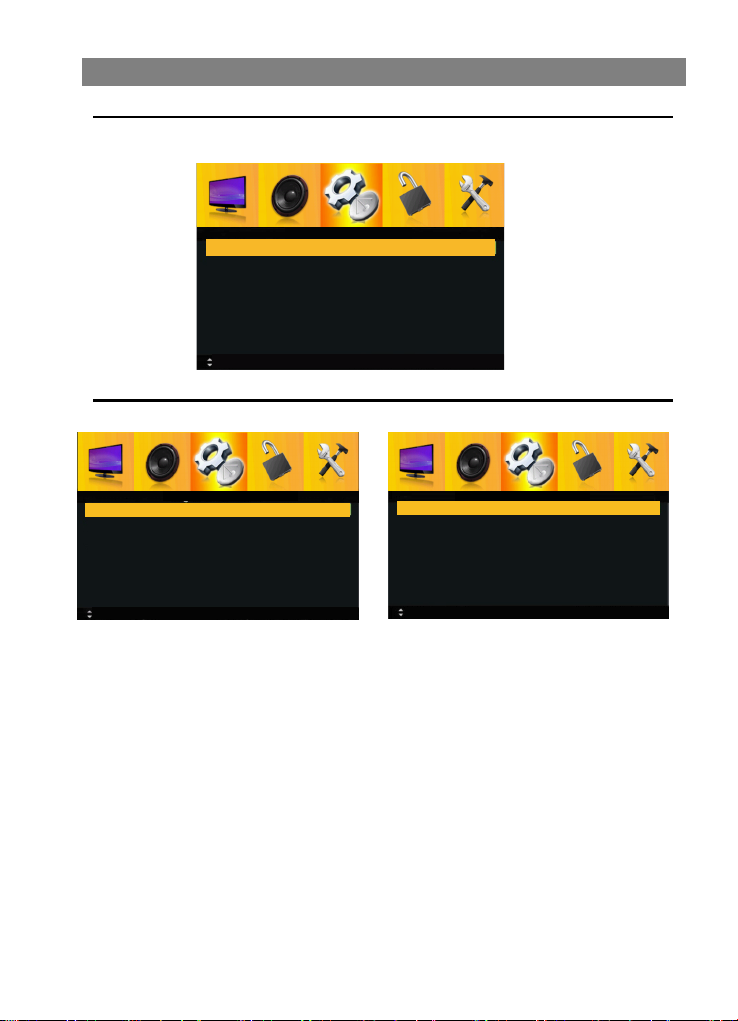

*Внимание: неправильно выбранный тип подключения или другие пункты меню
автопоиска могут быть причиной отсутствия настройки на каналы.
для запуска автоматического сканирования каналов или нажмите
.
Тип настройки - спутниковая система.
Выкл.
MENU: Возврат EXIT: ВыходПереместить <> Настройка
16
Работа с меню
Редактирование каналов
Опция позволяет: удалить, переименовать, переместить или пропустить
найденные каналы. Для операций с каналами используйте цветные клавишы ПДУ.
Редактирование каналов
800 Россия 1
Удалить Пропустить Изменить название Переместить
Переместить MENU: Возврат EXIT: Выход
1. Нажмите кнопк у MENU для вызова главного меню.
2. Нажмите◄ / ►д ля выбора подменю Каналы.
3. Нажмите OK , чтобы войти в подменю.
4. Нажмите▲ / ▼, чтобы выбрать подпункт Редактирование каналов.
5. Нажмите OK / ►, чтобы войти в подменю.
Нажмите▲ / ▼, чтобы выбрать канал для редактирования.
Нажмите красную кнопку для удаления канала.
Нажмите зеленую кнопку для пропуска канала.
Нажмите желтую кнопку для переименования канала. Функция переименования
для цифровых каналов DTV не доступна.
Нажмите синию кнопку для выбора канала для перемещения и затем нажмите
▲ / ▼ для выбора позиции куда переместить канал. Нажмите синию кнопку для
подтверждения перемещения.
17
Работа с меню
Интерфейс медиа
Имеющийся в телевизоре USB-разъем позволяет подключать к нему накопители
памяти. Вы можете просматривать фильмы, фотографии, текстовые файлы на экране
телевизора, а также использовать его для прослушивания музыки.
MPEG-4(*.mp4) , RMVB(*.rm, *rmvb \ RV8 720P@30 RV9 720P@30 RV10 720P@30)
.mkv(Xvid, MPEG-2, MPEG-4, H.264), VC-1/WMV9( *.wmv, *.asf), TS(*.ts, *.trp, *tp) ;
Текст: txt (максимальный размер 1MB).
*Примечание: Некоторые USB-накопители и USB- устройства, такие как цифровые
камеры или мобильные телефоны, не полностью совместимы со стандартом USB 2.0,
и могут не работать с мультимедийным плейером ТВ. Не все USB-накопители или
USB-устройства полностью совместимы c функциями USB ТВ. Когда USB-устройство
обнаружено системой, оно становится видно в меню Медиа.
Не все поддерживаемые файлы могут быть воспроизведены медиа-плейером из-за
возможной несовместимости декодера плейера ТВ и спецификацией медиа файла.
Во избежании пикселизации и пауз при воспроизведении видео файлов, рекомендуемый
размер файла для воспроизведения не должен превышать 2 Гб.
В зависимости от модели ТВ поддерживаемые файловые форматы могут бытьизменены без предварительного уведомления.
1. Подключите USB-накопитель к боковому разъему USB.
2. Нажмите кнопку Source для выбора источника сигнала.
2. Нажмите кнопки для выбора меню «USB» и затем кнопку для входа.
OK
18
Фильм ТекстФотоМузыка
Работа с меню
Интерфейс медиа
Нажмите кнопки для выбора меню «Фото» и затем кнопку
Нажмите кнопки для выбора меню диска для просмотра и затем кнопку для входа.
Нажмите GUIDE для вызова подменю и для возврата к предыдущему меню используйте кнопку Exit .
OK
. для входа
OK
OK: слайд шоу \ по одному <> Пред.\ След. Вращать : EXIT: Назад Guide: Меню
Нажмите кнопки для выбора меню «Музыка» и затем кнопку . для входа
Нажмите кнопки для выбора меню диска для просмотра и затем кнопку для входа.
<>
OK
OK
Нажмите GUIDE для вызова подменю и для возврата к предыдущему меню используйте кнопку Exit .
Перемест. <> Изменить страницу CH+- Плеер OK: Выбор EXIT: Назад GUIDE:Меню
Нажмите кнопки для выбора меню «Фильм» и затем кнопку для входа.
Нажмите кнопки для выбора меню диска для просмотра и затем кнопку для входа.
OK
OK
Нажмите GUIDE для вызова подменю и для возврата к предыдущему меню используйте кнопку Exit .
Нажмите кнопки для выбора меню «Текст» и затем кнопку . для входа
Нажмите кнопки для выбора меню диска для просмотра и затем кнопку для входа.
OK
OK
Для возврата к предыдущему меню используйте кнопку Exit .
Нажмите кнопки для перемещения по страницам и GUIDE для вызова подменю.
Нажмите кнопки EXIT для возврата.
19
Возможные неполадки и их устранение
Большинство проблем, с которыми Вы можете столкнуться при эксплуатации
телевизора, перечислены ниже.
Отсутствие изображения, отсутствие звука
1.Проверьте работу плавкого
предохранителя или автоматического
выключателя.
2.Подключите к розетке другое устройство
для того, чтобы убедиться в ее
исправности.
3.Разъем электропитания плохо подключен
к розетке.
4.Проверьте источник сигнала.
Отсутствие цвета
1.Измените систему цветного телевидения.
2.Настройте цветовую насыщенность.
3.Переключитенадругойканал -
Черно-белое изображение может
транслироваться.
Пульт дистанционного управления не работает
1.Замените элементыпитания.
2.Неверное положение элементов питания.
3.Не подключено основное питание.
Отсутствие изображения, хороший звук
1.Настройте яркость и контраст.
2.Возможны неполадки при трансляции.
Хорошее изображение, отсутствие звука
1.Для увеличения громкости нажмите кнопку
ГРОМКОСТЬ+.
2.Отключен звук. Для включения звука
нажмите кнопку Отключения звука.
3.Измените систему звука.
4.Возможны неполадки при трансляции.
Экран снежит, наличие помех
В том случае, если антенна расположена в
отдаленной зоне сигнала телевизора, где сигнал
очень слабый, изображение на экране телевизора
может быть ухудшено точками. При крайне слабом
сигнале необходимо установить специальную
антенну для улучшения приема сигнала.
1.Отрегулируйте положение и направление
уличной/комнатной антенны.
2.Проверьте соединение антенны.
3.Точная настройка канала.
4.Переключите на другой канал. Возможны
неполадки при трансляции.
Рябь на экране
Как правило, оно вызвано местными помехам
машинами, лампами дневного света и фенами. Для
уменьшения помех отрегулируйте антенну.
Белый экран в режиме VGA
Возможно, телевизор не может распознать
установленную компьютером резолюцию.
Рекомендуется изменить резолюцию на более
подходящую, либо установить другую стандартную
резолюцию для системы Windows.
Полосы, пятна
Появление темных пятен или горизонтальных полос,
мерцающее или сдвинутое изображение. Это, как
правило, вызвано помехами от системы зажигания
машин, неоновых ламп, электродрелей или других
электрических устройств.
Тень
Наличие теней вызвано прохождением
телевизионного сигнала по двум каналам. Один канал
– прямой; другой – отражается от высоких зданий,
холмов или других объектов. Изменение направления
или положения антенны может улучшить прием
сигнала.
П
омехи радиочастот
Данные помехи вызывают рябь или диагональные
полосы, в некоторых случаях – потерю контраста
изображения. Необходимо определить и устранить
источник радиоволн.
и –
20

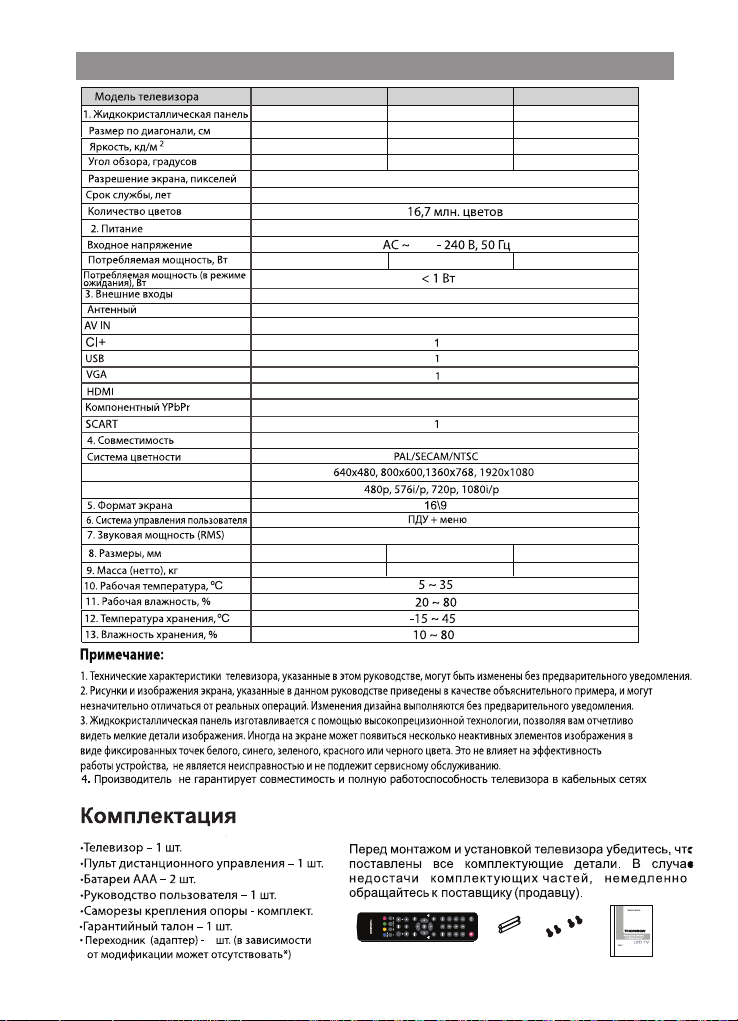

Технические характеристики и комплектация
T40D16SF-01B\ T40D16SF-01W
102
220220
178 /178178 /178
3 (гарантийный срок хранения не более 2-x лет)
T43D16SF-01B
109
1920х1080
T48D16SF-01B
122
240
178 /178
150
1, через адаптер*
1, через адаптер*
110
Поддерживаемые разрешения режима
VGA, пикселей
Поддерживаемые разрешения режима
HDMI, пикселей
