Модель:
T28D15DH-01B
T32D16DH-01B
10 см
5 см
Содержание
Меры предосторожности ........................................................................ 3
Пульт дистанционного управления (ПДУ)
Основные функции меню ......................................................................... 9
Работа с меню
Устранение неисправностей
Технические характеристики
Комплектация
.......................................................................................... 9
......................................................................................... 19
............................................. 8
................................................................. 18
................................................................. 19
7 ........................................................................ автсйортсу див йищбО
2
Меры предосторожности
ПРЕДУПРЕЖДЕНИЕ!
ПРЕДУПРЕЖДЕНИЕ!
!
220B
220B
!
Обогреватель
220B
220B
220B
3
Меры предосторожности
220B
!
!
220B
!
220B
X
!
220B
!
220B
220B
!
4
Меры предосторожности
220B
!
!
220B
10 см
5 см
!
220B
220B
!
5
Меры предосторожности
!
220B
ПРИМЕЧАНИЕ:
6
Общий вид устройства
Кнопки управления
Кнопки на самом устройстве соответствуют лишь базовым функциям. Для доступа к
дополнительным функциям используйте пульт дистанционного управления (ПДУ).
CH
VO L
ME NU
INPUT
MENU ( кнопка вызова меню)
PO WER
Нажмите для входа в меню или выхода из него и возвращения в предыдущее меню.
INPUT ( кнопка выбора источника сигнала)
Кнопка (POWER)
Включает ТВ или режим ожидания.
VOL +/-
Регулировка громкости звука. Изменение
параметров выбранных позиций меню.
CH +/-
Переключение каналов ТВ. Выбор позиций для
отдельных регулировок меню.
(громкость больше\меньше)
( канал вниз\вверх)
Разъемы подключения
12
11
10
9
8
7
6
DIGITAL AUDIO OUTPUT COAXIAL (выход) разъем вывода цифрового звука.
MINI AV (YPbPr L\R) вход звука (через адаптер) YPbPr или композитного (AV) режимов
9
10 COMMON INTERFACE (CI) разъём подключения CAM-модуля формата CI+.
Функции, доступные через данное подключение, зависят от Вашего оператора. Все подключения
выполнять только на выключенном устройстве.
MINI YPbPr вход видео (через адаптер) компонентного YPbPr или композитного (AV) режимов.
11
USB (вход) подключение совместимых USB устройств ( выход тока не более 500mA).
12
Примечание: Все рисунки в данном руководстве приводятся в качестве примера. Конструкция
и характеристики могут быть изменены без предварительного уведомления.
Расположение, количество и названия функциональных кнопок, кнопки включения
и разъемов подключения меняется в зависимости от модели.
VGA (вход подключения видео от ПК).
PC AUDIO (вход подключения звука от ПК).
SCART (вход\ выход)
Разъем подключения видео и звука.
RF (вход)
Разъем подключения к антенне или кабельному ТВ.
HDMI 1(ARC) (вход\ выход звука)
Разъем подключения видео и звука от HDMI
устройств и вывод звука на HDMI устройства.
Все подключения кабеля НDMI
выполнять только на выключенных устройствах.
HDMI 2(MHL), HDMI 3 (вход)
Разъемы подключения видео и звука от HDMI
устройств.
Разъем HDMI 2 совместим со стадартом MHL и мжет служить для подключения к
телевизору некоторых мобильных устройств.
(MHL)
подключения кабеля НDMI необходимо выполнять только на выключеных устройствах.
7
.
Все
Пульт дистанционного управления
Внешн ий вид ПДУ и оп ис ание функци й кноп ок
Нажмите для просмотра текущего состояния.
TV
List
Rec TimeShift
В режиме USB медиа плеера вывод меню опций воспроизведения.
Rec Запись PVR просматриваемой программы. Доступна при подключенном USB
устройстве.
TimeShift Включение функции временного сдвига просматриваемой программы.
Доступна при подключенном USB устройстве.
Повторное нажатие выводит список избранного.
Функция вывода на экран меню записей.
Установка батареек: Сдвиньте крышку отсека для батареек. Установите две батарейки
размера ААА в соответствии с указанной схемой полярности.
Установите крышку на место. Не оставляйте батарейки в пульте при
длительном не использовании ПДУ.
8
Основные функции
Выбор источника сигнала
Нажми те Source д ля выбора и сточника сигнала
Нажми те
под тверждения выбо ра.
Навигация по меню
П
еред использованием телевизора выполнит е сле дующие действия, чтобы
узнать , ка к осуществ ляется навигация по меню, выбор и настройка различных
функций. В зависимости от выбранного меню вид интерфейса может отличаться.
1. Нажмите кнопк у ME NU для вызова главного меню .
2. Нажмите◄ / ►для перемещения п о главном у меню.
3. Нажмите▲ / ▼, чтобы выбрать нужный подпункт.
4. Нажмите OK , чтобы войти в подменю.
5. Выберите нужное значение с помощью ▲ / ▼ / ◄ / ►. Вид интерфейса может отличаться в зависимости от выбранного меню.
6.Нажмите кнопку MENU, чтобы вернуться к предыдущему меню.
7.Нажмите EXIT для выхода из меню.
ПРИМЕЧАНИЕ:
Когда пункт в меню отображен серым цветом, это означает, что данной функции нет,
или она не может быть изменена в текущем меню или подменю.
Кнопки на панели телевизора имеют такую же функцию, как соответствующие кнопки
на пульте дистанционного управления. Данное руководство по эксплуатации основано
на работе пульта дистанционного управления.
для выбор а источник а сигнал а из списка , нажми те для
▲/▼
Источник
ATV
AV
SCART
YPbPr
HDMI 1
HDMI 2
HDMI 3
ПК
USB
Source : Выход
OK
Работа с меню

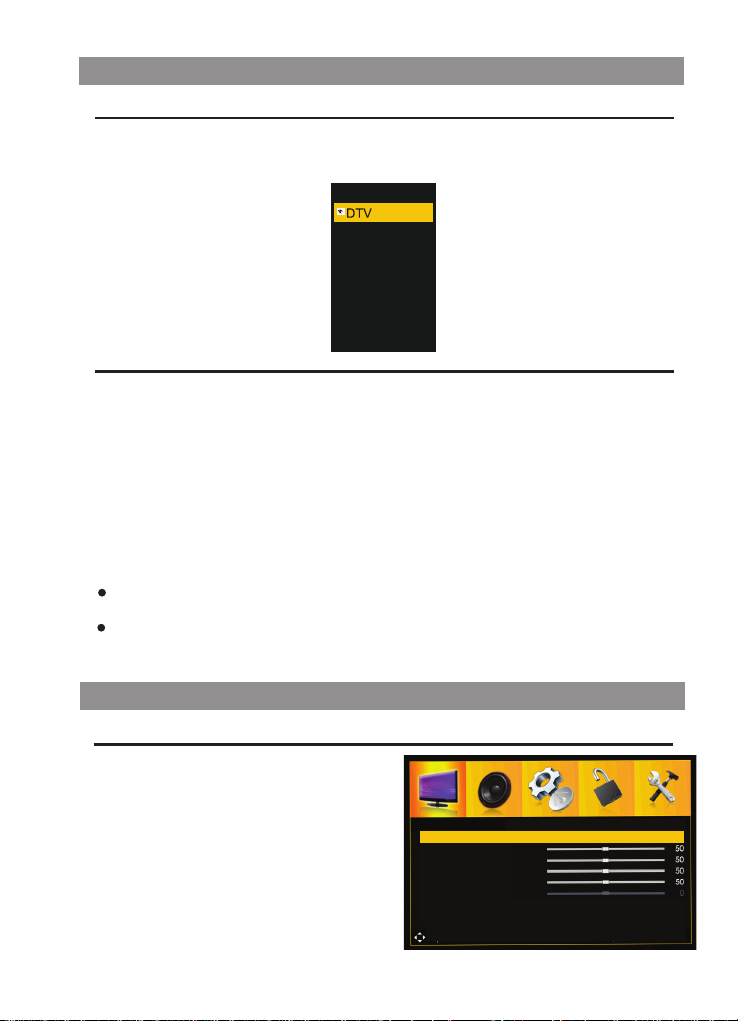

Меню настройки изображения
1. Нажмите кнопк у ME NU для вызова
главного меню .
2. Нажмите◄ / ►для выбора подменю
Изображение.
Выберите режим изображения, который
наилучшим образом подходит для вас.
Вы можете выбрать персональный
режим изображения и настроить
отдельные параметры: Контрастность,
Яркость, Насыщенность, Оттенок (NTSC),
Резкость, Цветовой тон, Формат
изображения, Дополнительные настройки.
9
Яркость
Контрастность
Резкость
Насыщенность
Оттенок
Цветовой тон Стандартный
Формат изображения Автоматически
Переместить
СтандартныйРежим изображения
MENU: Возврат EXIT: Выход
Работа с меню
Меню настройки изображения
В подменю Дополнительные настройки Вы можете выбрать и настроить параметры:
Шумоподавление, Динамический контраст .
Меню настройки звука
1. Наж мит е кнопку ME NU для вызова
главно го ме ню.
2. Нажм ите ◄ / ►дл я выбора подменю
Звук.
Выберите режим звуковых настроек, который
бы подходил вам.
Вы можете настраивать такие параметры
как Нижние и Верхние частоты, Баланс,
АРУ(автоматическая регулировка усиления)
звука, Объемный звук, Задержка звука, ,
Эквалайзер, Аудиодескрипция,
Тип звука.
Реж им зв ука
Реж им зв ука Перс ональны й
ВЧ
НЧ
Бал анс
Задержка звука 0
Объ емный зв ук
Экв алайз ер
АРУ з вука
Переместить MENU: Возврат EXIT: Выход
Меню каналов
1. Наж мите кнопку MEN U для вызова
главног о меню.
2. Нажм ите ◄ / ►для выбора подменю
Каналы.
Меню каналов используется для выбора
параметров, настройки и редактирования
всех необходимых каналов.
Тип подключения - позволяет выбрать
подключение через антенну или к кабельной
сети.
Автопоиск - опция позволяет искать,
находить и сохранять все доступные каналы.
Ручной поиск - опция позволяет
начать ручной поиск с текущей частоты.
Автообновление каналов - опция позволяет включить или отключить автообновление
настроенных каналов в режиме ожидания. По умолчанию - отключена.
Редактор каналов - опция позволяет: удалить, переместить или пропустить
найденные каналы. Для операций с каналами используйте цветные клавишы ПДУ.
Избранное - опция позволяет создать четыре группы любимых каналов.
Интерфейс СI+ - опция показывает информацию о подключенном модуле расширения.
Информация о сигнале - опция показывает информацию о цифровом канале.
Тип подключения Антенна
Автопоиск
Ручной поиск
Автообновление каналов Выкл.
Common Interface
Редактирование каналов
Избранное
Интерфейс CI+
Информация о сигнале
Перемест. MENU: Возврат EXIT: Выход
ЗВУ К
КАНАЛЫ
Стандартны й
Вык л.
Вык л.
MENU:Return EXIT:Exit
кл
30с
*Внимание: некоторые функции доступны только в режиме цифровых каналов (DTV).
10
Работа с меню
Меню блокировки системы
1. Нажмите кнопк у ME NU для вызова
главного меню .
2. Нажмите◄ / ►для выбора подменю
Блокировка системы.
Вы можете включить функцию защиты
от детей и настроить такие параметры,
как: Блокировка каналов,
Возрастные ограничения, Блокировка
клавиатуры, Новый пароль, Сброс
блокировок, Режим гостиницы
Внимание! Пароль по умолчанию - 0000.
Меню опции
1. Нажмите кнопк у ME NU для вызова
главного меню .
2. Нажмите◄ / ►для выбора подменю
Опции.
Исходя из ваших требований к просмотру
вы можете выбрать и настроить одну
из опций: Язык меню, Язык телетекста,
Аудио язык, Субтитры, Режим настройки,
Настройка времени, Настройка записи
PVR, Управление устройствами HDMI
CEC, Первоначальная настройка.
Введите пароль - - - Защита от детей Выкл.
Блокировка каналов
Возрастные ограничения Нет
Блокировка клавиатуры Выкл.
Навый пароль _ _ _ _
Сброс блокировок
Режим гостиницы
OSD Language
Язык меню Русский
Audio Languages
Аудио языки
Subtitle
Субтитры
Teletext
Телетекст
Режим настройки Режим Дом
Blue Screen
Настройка времени
Mode Settings
Управление HDMI CEC
Time Settings
Настройка записи PVR
PVR Settings
Блокировка системы
Переместить MENU: Возврат EXIT: Выход
Переместить MENU: Возврат EXIT: Выход
Setup
Опции
MENU:Return EXIT:Exit
English
Hode
MENU:Return EXIT:Exit
*Внимание: некоторые функции доступны только в режиме цифровых каналов (DTV).
11
Работа с меню
Автоматическая настройка каналов
Эта опция позволит вам искать, находить и сохранять все доступные аналоговые и
цифровые каналы. Следуйте инструкции, приведенной ниже.
Страна Россия
Режим DTV+ATV
LCN Вкл.
Старт
Автопоиск Автопоиск
MENU: Возврат EXIT: ВыходПереместить <> Настройка
Страна Россия
Режим DTV+ATV
LCN Вкл.
Тип поиска Полный
ID сети Автоматически
Частота Автоматически
Скорость Автоматически
Старт
Выкл.

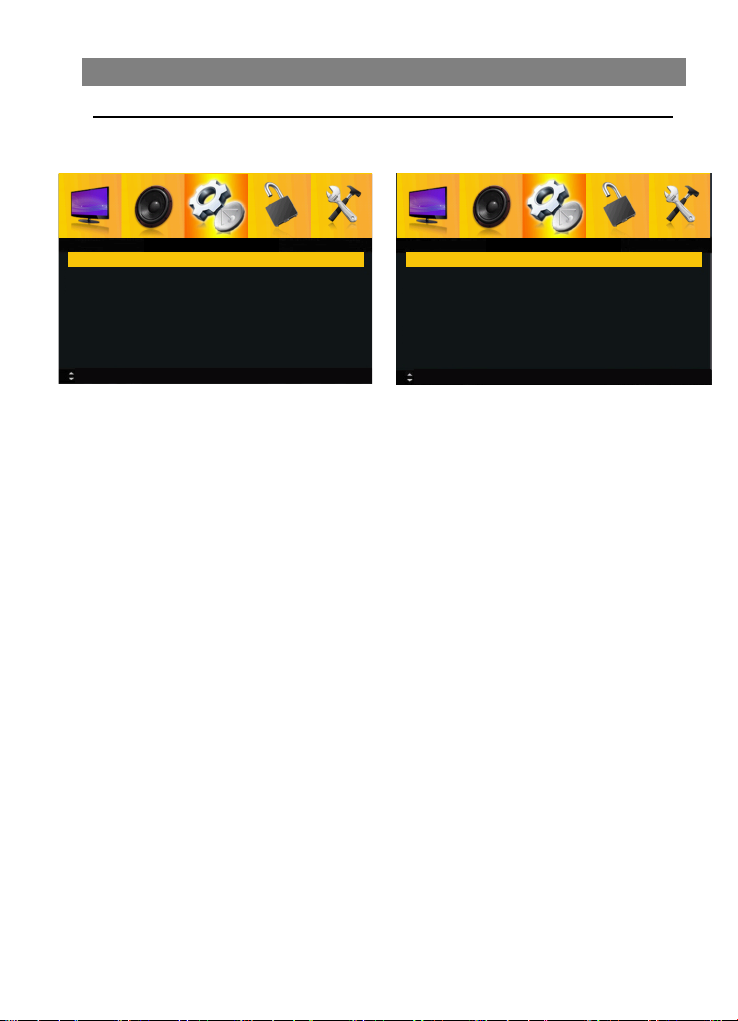

MENU: Возврат EXIT: ВыходПереместить <> Настройка
Тип подключения - кабель.Тип подключения - антенна.
1.Нажмите кнопку M EN U для вызова главного меню.
2. Нажмите◄ / ►д ля выбора подменю Каналы.
3. Нажмите ENTER, чтобы войти в подменю.
4. Нажмите▲ / ▼, чтобы выбрать подпункт Тип подключения.
5. Нажмите◄ / ►д ля выбора типа Антенна или Кабель.
6. Нажмите▲ / ▼, чтобы выбрать подпункт Автопоиск.
7. Нажмите ENTER, чтобы войти в подменю.
Страна
Нажмите◄ / ►для выбора страны.
Режим
Нажмите◄ / ►для выбора режима: DTV+ATV(Цифровое ТВ + Аналоговое ТВ),
LCN
DTV(Цифровое ТВ), ATV(Аналоговое ТВ).
Нажмите ◄ / ►для включения или отключения автоматической сортировки
найденных каналов по номеру LCN.
Тип поиска
Нажмите ◄ / ►для выбора типа поиска: Полный, Быстрый, Расширенный.
ID сети
Нажмите ◄ / ►для выбора: Автоматически или введите цифровое значение.
Частота
Нажмите ◄ / ►для выбора: Автоматически или введите цифровое значение.
Скорость
Нажмите ◄ / ►для выбора: Автоматически или введите цифровое значение.
Старт
Нажмите OK / ► для запуска автопоиска. Сначала будут найдены цифровые
каналы, а затем аналоговые.
RussiaRussia
50
50
0
*Внимание: неправильно выбранный тип подключения или другие пункты меню
автопоиска могут быть причиной отсутствия настройки на каналы.
12
Работа с меню
Ручная настройка каналов
Эта опция позволит вам искать в ручном режиме аналоговые и цифровые каналы.
Следуйте инструкции, приведенной ниже.
Цифровая ручная настройка
Аналоговая ручная настройка
Переместить
Ручной поиск
Russia
MENU: Возврат EXIT: Выход
Цифровая ручная настройка каналов
Тип подключения - кабель.Тип подключения - антенна.
Цифровая ручная настройкаЦифровая ручная настройка
Цифровая настройка CH26
Старт
Частота 514 00 МГц
Мощность 0
Переместить <> Настройка
ID сети Автоматически
Частота 474000 кГц
Скорость Автоматически
Модуляция Автоматически
Старт
Мощность 0
Переместить <> Настройка
MENU: Возврат EXIT: ВыходMENU: Возврат EXIT: Выход
1. Нажмите кнопк у ME NU для вызова главного меню.
2. Нажмите◄ / ►д ля выбора подменю Каналы.
3. Нажмите ENTER, чтобы войти в подменю.
4. Нажмите▲ / ▼, чтобы выбрать подпункт Тип подключения.
5. Нажмите◄ / ►д ля выбора типа Антенна или Кабель.
6. Нажмите▲ / ▼, чтобы выбрать подпункт Ручной поиск.
7. Нажмите ENTER, чтобы войти в подменю.
8. Нажмите▲ / ▼, чтобы выбрать подпункт Цифровая ручная настройка.
9. Нажмите ENTER / ►, чтобы войти в подменю.
ID сети
Нажмите ◄ / ►для выбора: Автоматически или введите цифровое значение.
Частота
Нажмите ◄ / ►для выбора: Автоматически или введите цифровое значение.
Скорость
Нажмите ◄ / ►для выбора: Автоматически или введите цифровое значение.
Модуляция
Нажмите ◄ / ►для выбора: Автоматически или выберите значение.
Старт
Нажмите OK / ► для запуска поиска.
13
Работа с меню
Аналоговая ручная настройка каналов
Аналоговый поиск 49.75 МГц
Аналоговая ручная настройка
Номер канала CH001
Система цветности SECAM
Система звука DK
АПЧ
Старт
Выбор <> Настройка
1. Нажмите кнопк у ME NU для вызова главного меню.
2. Нажмите◄ / ►д ля выбора подменю Каналы.
3. Нажмите ENTER, чтобы войти в подменю.
4. Нажмите▲ / ▼, чтобы выбрать подпункт Тип подключения.
5. Нажмите◄ / ►д ля выбора типа Антенна или Кабель.
6. Нажмите▲ / ▼, чтобы выбрать подпункт Ручной поиск.
7. Нажмите ENTER, чтобы войти в подменю.
8. Нажмите▲ / ▼, чтобы выбрать подпункт Аналоговая ручная настройка.
9. Нажмите ENTER / ►, чтобы войти в подменю.
Номер канала
Нажмите ◄ / ►для выбора номера канала для сохранения.
Система цветности
Нажмите ◄ / ►для выбора система цветности: PAL, SECAM, Автоматически.
Система звука
Нажмите ◄ / ►для выбора системы звука: DK, BG, I, L, Автоматически.
АПЧ
Нажмите ◄ / ► для включения или отключения функции автоматической подстройки
частоты.
Старт
Нажмите OK / ► для запуска поиска.
.
MENU: Возврат EXIT: Выход
14
Работа с меню
Редактирование каналов
Опция позволяет: удалить, переименовать, переместить или пропустить
найденные каналы. Для операций с каналами используйте цветные клавишы ПДУ.
Редактирование каналов
800 Россия 1
Удалить Пропустить Изменить название Переместить
Переместить MENU: Возврат EXIT: Выход
1. Наж мите кнопк у ME NU дл я вызова главного меню.
2. Нажм ите ◄ / ►для выбора подменю Каналы.
3. Нажмите OK , чтобы войти в подменю.
4. Нажмите▲ / ▼, чтобы выбрать подпункт Редактирование каналов.
5. Нажмите OK / ►, чтобы войти в подменю.
Нажмите▲ / ▼, чтобы выбрать канал для редактирования.
Нажмите красную кнопку для удаления канала.
Нажмите зеленую кнопку для пропуска канала.
Нажмите желтую кнопку для переименования канала. Функция переименования
для цифровых каналов DTV не доступна.
Нажмите синию кнопку для выбора канала для перемещения и затем нажмите
▲ / ▼ для выбора позиции куда переместить канал. Нажмите синию кнопку для
подтверждения перемещения.
15
Работа с меню
Интерфейс медиа
Имеющийся в телевизоре USB-разъем позволяет подключать к нему накопители
памяти. Вы можете просматривать фильмы, фотографии, текстовые файлы на экране
телевизора, а также использовать его для прослушивания музыки.
Поддерживаемые файловые форматы*:
Фото: .jpg, .jpeg;
Музыка: .wav, .aac, .mp3, .m4a;
Видео: .avi(Xvid, MPEG-2, MPEG-4, DivX, H.264), MPEG(*.mpeg, *.mpg, *.dat, *vob)
MPEG-4(*.mp4) , RMVB(*.rm, *rmvb \ RV8 720P@30 RV9 720P@30 RV10 720P@30)
.mkv(Xvid, MPEG-2, MPEG-4, H.264), VC-1/WMV9( *.wmv, *.asf), TS(*.ts, *.trp, *tp) ;
Текст: txt (максимальный размер 1MB).
*Примечание: Некоторые USB-накопители и USB- устройства, такие как цифровые
камеры или мобильные телефоны, не полностью совместимы со стандартом USB 2.0,
и могут не работать с мультимедийным плейером ТВ. Не все USB-накопители или
USB-устройства полностью совместимы c функциями USB ТВ. Когда USB-устройство
обнаружено системой, оно становится видно в меню Медиа.
Не все поддерживаемые файлы могут быть воспроизведены медиа-плейером из-за
возможной несовместимости декодера плейера ТВ и спецификацией медиа файла.
Во избежании пикселизации и пауз при воспроизведении видео файлов, рекомендуемый
размер файла для воспроизведения не должен превышать 2 Гб.
В зависимости от модели ТВ поддерживаемые файловые форматы могут быть
изменены без предварительного уведомления.
1. Подключите USB-накопитель к боковому разъему USB.
2. Нажмите кнопку INPUT для выбора источника сигнала.
2. Нажмите кнопки для выбора меню «USB» и затем кнопку для входа.
OK
16
Фильм ТекстФото Музыка
Работа с меню
Интерфейс медиа
Нажмите кнопки для выбора меню «Фото» и затем кнопку
Нажмите кнопки для выбора меню диска для просмотра и затем кнопку для входа.
Нажмите GUIDE для вызова подменю и для возврата к предыдущему меню используйте кнопку Exit .
OK
.адохв ялд
OK
OK: слайд шоу \ по одному <> Пред.\ След. Вращать : EXIT: Назад Guide: Меню
Нажмите кнопки для выбора меню «Музыка» и затем кнопку .адохв ялд
Нажмите кнопки для выбора меню диска для просмотра и затем кнопку для входа.
<>
OK
OK
Нажмите GUIDE для вызова подменю и для возврата к предыдущему меню используйте кнопку Exit .
Перемест. <> Изменить страницу CH+- Плеер OK: Выбор EXIT: Назад GUIDE:Меню
Нажмите кнопки для выбора меню «Фильм» и затем кнопку для входа.
Нажмите кнопки для выбора меню диска для просмотра и затем кнопку для входа.
OK
OK
Нажмите GUIDE для вызова подменю и для возврата к предыдущему меню используйте кнопку Exit .
Нажмите кнопки для выбора меню «Текст» и затем кнопку .адохв ялд
Нажмите кнопки для выбора меню диска для просмотра и затем кнопку для входа.
OK
OK
Для возврата к предыдущему меню используйте кнопку Exit .
Нажмите кнопки для перемещения по страницам и GUIDE для вызова подменю.
Нажмите кнопки EXIT для возврата.
17
Возможные неполадки и их устранение
Большинство проблем, с которыми Вы можете столкнуться при эксплуатации
телевизора, перечислены ниже.
Отсутствие изображения, отсутствие звука
1. Проверьте работу плавкого
предохранителя или автоматического
выключателя.
2. Подключите к розетке другое устройство
для того, чтобы убедиться в ее
исправности.
3. Разъем электропитания плохо подключен
к розетке.
4. Проверьте источник сигнала.
Отсутствие цвета
1. Измените систему цветного телевидения.
2. Настройте цветовую насыщенность.
3. Переключите на другой канал -
Черно-белое изображение может
транслироваться.
Пульт дистанционного управления не работает
1. Замените элементы питания.
2. Неверное положение элементов питания.
3. Не подключено основное питание.
Отсутствие изображения, хороший звук
1. Настройте яркость и контраст.
2. Возможны неполадки при трансляции.
Хорошее изображение, отсутствие звука
1. Для увеличения громкости нажмите кнопку
ГРОМКОСТЬ+.
2. Отключен звук. Для включения звука
нажмите кнопку Отключения звука.
3. Измените систему звука.
4. Возможны неполадки при трансляции.
Экран снежит, наличие помех
В том случае, если антенна расположена в
отдаленной зоне сигнала телевизора, где сигнал
очень слабый, изображение на экране телевизора
может быть ухудшено точками. При крайне слабом
сигнале необходимо установить специальную
антенну для улучшения приема сигнала.
1. Отрегулируйте положение и направление
уличной/комнатной антенны.
2. Проверьте соединение антенны.
3. Точная настройка канала.
4. Переключите на другой канал. Возможны
неполадки при трансляции.
Рябь на экране
Как правило, оно вызвано местными помехам
машинами, лампами дневного света и фенами. Для
уменьшения помех отрегулируйте антенну.
Белый экран в режиме VGA
Возможно, телевизор не может распознать
установленную компьютером резолюцию.
Рекомендуется изменить резолюцию на более
подходящую, либо установить другую стандартную
резолюцию для системы Windows.
Полосы, пятна
Появление темных пятен или горизонтальных полос,
мерцающее или сдвинутое изображение. Это, как
правило, вызвано помехами от системы зажигания
машин, неоновых ламп, электродрелей или других
электрических устройств.
Тень
Наличие теней вызвано прохождением
телевизионного сигнала по двум каналам. Один канал
– прямой; другой – отражается от высоких зданий,
холмов или других объектов. Изменение направления
или положения антенны может улучшить п
сигнала.
Помехи радиочастот
Данные помехи вызывают рябь или диагональные
полосы, в некоторых случаях – потерю контраста
изображения. Необходимо определить и устранить
источник радиоволн.
и –
рием
18
Технические характеристики и комплектация
T28D15DH-01B T32D16DH-01B
71
180 200
178 /178 178 /178
81
1366х768
Поддерживаемые разрешения режима
VGA, пикселей
Поддерживаемые разрешения режима
HDMI, пикселей
45
3, тип 1.4 (ARC через HDMI1, MHL через HDMI2)
150
50
1, через адаптер*
1, через адаптер*
2 х 5 Вт
636х427х198 734×480×177
3.5
4.2
2
19
Loading...
