TABLE DES MATIÈRES
AVERTISSEMENTS .......................................................................................................... 2
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ ................................................................. 6
DESCRIPTION .................................................................................................................. 7
AVANT D'INSTALLER VOTRE LAVE-VAISSELLE ................................................................ 9
INSTRUCTIONS D’INSTALLATION ...................................................................................9
Préparation et assemblage de la porte du meuble (non fournie) ..................... 10
Réglage de la tension du ressort de la porte ......................................................11
Raccordement à l'alimentation en eau ..............................................................13
Application de la bande de condensation ..........................................................14
Mise à niveau ......................................................................................................14
FONCTIONNEMENT ........................................................................ .............................14
FR
Recommandations et mises en garde générales ...............................................15
Chargement des paniers .....................................................................................15
Utilisation de l'adoucisseur d'eau ......................................................................19
Utilisation du liquide de rinçage et distributeur de détergent .......................... 21
Programmes de lavage ....................................................................................... 23
Démarrage du lave-vaisselle .............................................................................. 24
NETTOYAGE ET ENTRETIEN .......................................................................................... 26
Nettoyage du dispositif de filtrage ..................................................................... 26
Nettoyage de la porte ......................................................................................... 26
Nettoyage des bras d'aspersion ......................................................................... 27
Précautions contre le gel .................................................................................... 27
GUIDE DE DÉPANNAGE ................................................................................................ 27
DONNÉES TECHNIQUES DU PRODUIT .......................................................................... 30
1
AVERTISSEMENTS
Cet appareil est destiné à être
utilisé dans des applications
domestiques et analogues telles
que:
des coins cuisines réservés au
personnel dans des magasins,
bureaux et autres environnements
professionnels;
des fermes;
l’utilisation par les clients des
hôtels, motels et autres
environnements à caractère
résidentiel;
des environnements du type
chambres d’hôtes.
Cet appareil peut être utilisé par des
enfants âgés d'au moins 8 ans et par
des personnes ayant des capacités
physiques, sensorielles ou mentales
2
réduites ou dénuées d’expérience
ou de connaissance, s'ils (si elles)
sont correctement surveillé(e)s ou si
des instructions relatives à
l'utilisation de l'appareil en toute
sécurité leur ont été données et si
les risques encourus ont été
appréhendés. Les enfants ne
doivent pas jouer avec l’appareil. Le
nettoyage et l'entretien par l'usager
ne doivent pas être effectués par
des enfants sans surveillance.
Si le câble d'alimentation est
endommagé, il doit être remplacé
par le fabricant, son service après
vente ou des personnes de
qualification similaire afin d'éviter
un danger.
Les détails concernant la méthode
3
et la fréquence du nettoyage sont
définis en page 26&27 dans la section
de “NETTOYAGE ET ENTRETIEN”.
Il convient que la porte ne soit pas
laissée en position ouverte dans la
mesure où cela pourrait présenter
un danger de basculement.
MISE EN GARDE: Les couteaux et les
autres ustensiles pointus doivent
être placés dans le panier pointe
vers le bas ou en position
horizontale.
Les ensembles de raccordement
neufs fournis avec l'appareil doivent
être utilisés; il convient de ne pas
réutiliser les ensembles de
raccordement usagés.
Les informations sur la façon de
4
charger le lave-vaisselle sont
définies en pages 15&19 dans la section
“CHARGEMENT DES PANIERS”.
La pression minimale admissible
pour l’arrivée d’eau est de 0.04
MPa.
La pression maximale admissible
pour l’arrivée d’eau est de
1 MPa.
La fiche de prise de courant doit
demeurer facilement accessible
après l'installation de l'appareil.
Le nombre maximal de couverts à
laver par ce lave-vaisselle est de 14
couverts.
5
En ce qui concerne les informations
détaillées sur la méthode de la
fixation et les dimentions
nécessaires, référez-vous dans la
section “INSTALLATION”.
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
x Le lave-vaisselle ne doit être utilisé que pour le lavage de la vaisselle et des
ustensiles de cuisine.
x Ne déconnectez jamais l’appareil du réseau électrique en tirant sur le câble
d'alimentation, saisissez toujours la prise.
x Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus ou que vous avez
les mains ou les pieds mouillés.
x N’ouvrez pas la porte durant un cycle de lavage car de la vapeur et de l’eau chaude
pourraient être éjectées du lave-vaisselle.
x Si vous souhaitez vous débarrasser d’un appareil en fin de vie comportant une
serrure / un loquet sur la porte, veillez à ce que celui-ci soit désactivé afin d'éviter
que des enfants ne se retrouvent enfermés à l'intérieur en jouant.
x Ne laissez pas les enfants grimper sur la porte du lave-vaisselle et ne mettez aucun
objet lourd sur la porte lorsqu'elle est ouverte; cela risquerait de déséquilibrer
l'appareil.
6
DESCRIPTION
Auto
Intensif
Normal
Eco
Verres
90 min
Express
Rinçae
Vue avant (Intérieur) Vue arrière
1. Bras d'aspersion supérieur
2. Étagère à couverts
3. Panier supérieur
4. Tuyau interne
5. Panier inférieur
6. Réservoir de sel
7. Distributeur de détergent et de
liquide de rinçage
8. Étagère porte-tasses
9. Bras d'aspersion inférieur
10. Dispositif de filtrage
11. Valve d'arrivée d'eau
12. Tuyau de vidange
Panneau de Contrôle
Présentation
Côté gauche du panneau de contrôle
1. Affichage
x Affiche la durée du programme de lavage et les indicateurs lumineux :
7
x Affiche la durée avant le départ différé, la dureté de l'eau et les codes d'erreur.
Alerte d'arrivée d'eau
Remplissage
du liquide de
rinçage
Remplissage du
partiment
de sel
x Affiche les indicateurs lumineux de statuts
com
x Affiche les indicateurs lumineux des deux bras d'aspersion :
Désigne le programme de lavage du panier supérieur (
x Affiche l'indicateur lumineux du séchage supplémentaire
Boutons sur le côté droit du panneau de contrôle
) ou inférieur ( ).
2. Séchage supplémentaire
3.
Double aspersion
x Cette fonction vous permet de sélectionner l'aspersion au niveau du panier
supérieur (
) ou inférieur ( ) pour le programme de lavage.
4.
5.
6.
Départ différé
P : Programme de lavage
Alimentation
8
AVANT D'INSTALLER VOTRE LAVE-VAISSELLE
Avant de brancher le lave-vaisselle à l'alimentation, vérifiez que la tension indiquée
sur la plaque signalétique de votre lave-vaisselle correspond à la tension de votre
domicile.
Cet appareil doit être relié à la terre. Le fabricant n’est pas responsable pour les
dommages se produisant à cause de l’utilisation de l’appareil sans mise à la terre.
AVERTISSEMENT : Coupez l'alimentation électrique avant de procéder à l'installation
du lave-vaisselle.
INSTRUCTIONS D’INSTALLATION
Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à partir du
moment où vous disposez d'assez d'espace pour le brancher et le relier aux
canalisations d'arrivée et de sortie d'eau.
Pour des raisons de sécurité, n’utilisez pas de rallonge avec cet appareil.
Conditions requises pour l’encastrement de l'appareil
90
820mm
580mm
Espace entre le bas du meuble et le sol
Il doit y avoir un écart d'au moins 50 mm entre le côté de la porte du lave-vaisselle et
Entrées du câble
d'alimentation,
du tuyau de
vidange et du
d’arrivée d’eau
600 mm
90
80
100
le mur ou le meuble à proximité.
Lave-vaisselle
Meuble
Porte
du
lave-vaisselle
Espace minimal
de 50 mm
9
Préparation et assemblage de la porte du meuble (non fournie)
(Unités: mm)
1. Utilisez le schéma d'installation ci-dessus pour marquer les trous puis percer les
trous dans la porte du meuble.
2.
Fixez la porte décorative sur la porte du lave-vaisselle avec les vis, boulons et
supports fournis.
10
3.
Retirez les quatre vis de l'intérieur de la porte du lave-vaisselle et fixez la porte du
meuble à la porte du lave-vaisselle en insérant les quatre longues vis puis en les
serrant.
Quatre vis
Utilisez les quatre longues vis
Réglage de la tension des ressorts de la porte
La porte du lave-vaisselle est fixée à des ressorts. Ils sont réglés à l'usine pour
garantir qu'ils soient correctement tendus, afin que la porte puisse être ouverte et
fermée en douceur.
11
x Une fois que la porte du meuble a été fixée, vous devrez régler la tension des
ressorts de la porte.
x Utilisez une clé Allen (non fournie) pour faire pivoter la vis de réglage ou serrer ou
desserrer le câble d'acier.
x La tension des ressorts est correcte lorsque :
a) La porte reste à l’horizontale lorsqu'elle est complètement ouverte.
b) Vous êtes en mesure de fermer facilement la porte.
AVERTISSEMENT : Un mauvais réglage des ressorts de la porte risque d’endommager
l’appareil.
Raccordement à l’alimentation en eau

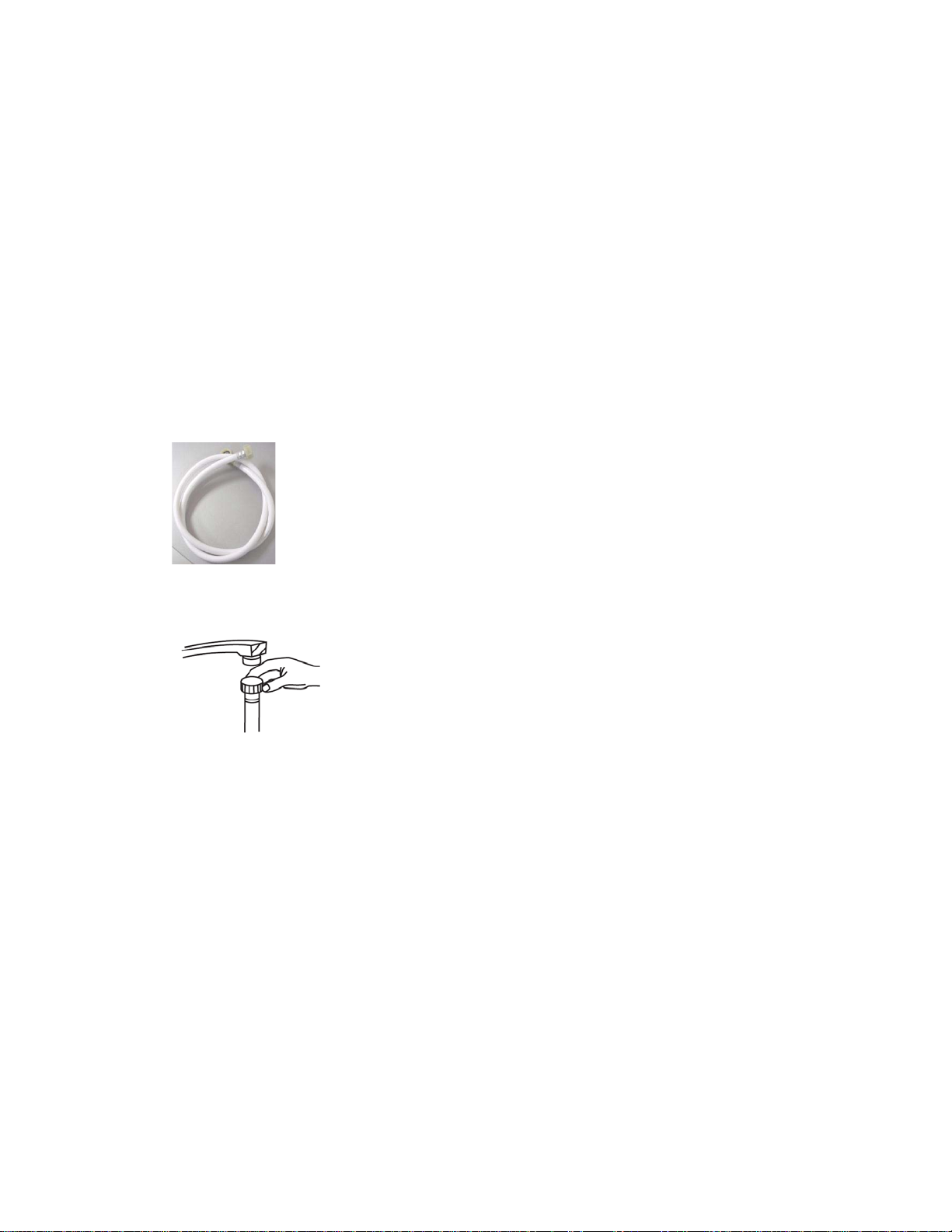

Tuyau d'arrivée d'eau (alimentation en eau froide)
Le tuyau d'arrivée d'eau de la machine se termine par un
connecteur femelle de 3/4". La canalisation doit donc comporter un connecteur
mâle similaire ainsi qu'un robinet d'arrêt à proximité.
Vissez le connecteur droit du tuyau d'arrivée au robinet et serrez
fermement; les rondelles doivent impérativement être bien en place à chaque
extrémité du tuyau.
Pression d’eau
Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être
comprise entre 0,04 MPa et 1MPa. L'arrivée d'eau se contrôle au moyen d'un
"interrupteur de pression"; ainsi, si la pression des canalisations n'est pas assez forte,
le lave-vaisselle mettra plus de temps à se remplir et pourra ne pas fonctionner.
AVERTISSEMENT
: Refermez le robinet après usage.
12
Raccordement à l’évacuation d'eau
Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne
d'évacuation.
L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur
maximale doit être de 1000 mm au-dessus de la base du lave-vaisselle. L’extrémité
du tuyau ne doit pas être plongée dans l’eau pour éviter tout risque de reflux.
Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de
permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.
Plan de travail
Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifiez
tous les raccords de tuyaux. Resserrez les raccords si nécessaire.
Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite
vous-même, veuillez consulter un plombier qualifié.
13
Application de la bande de condensation
condensation
Bande de
La bande de condensation doit être montée sur la face inférieure du plan de travail
pour le protéger contre la pénétration de l'humidité.
1. Assurez-vous que le dessous du plan de travail est propre.
2. Enlevez le papier de protection de la bande.
3. Collez la bande de condensation sous le plan de travail.
Mise à niveau
Placez le lave-vaisselle sur une surface plane et stable.
Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui
permettre de fonctionner correctement. Le cas échéant, réglez les pieds sous la base
de l'appareil pour corriger sa position.
FONCTIONNEMENT
Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de
détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par les
bras d’aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et
les particules sales, puis retourne dans les bras d’aspersion.
L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le
nombre de fois dépend du cycle utilisé).
REMARQUE :
Une eau trop dure affecte le fonctionnement du lave-vaisselle. L’eau dure provoque
également des dépôts d’hydroxyde de calcium (pellicule blanche) et/ou de tartre sur
la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située
dans le puisard sous la grille amovible du filtre.
Pour minimiser les conséquences de ce problème, il est recommandé de faire
fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois
par semaine).
14
Recommandations et mises en garde générales
Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les
instructions ci-dessous pour savoir quels types d'articles mettre au lave-vaisselle, et
comment.
Avant d'insérer la vaisselle dans les paniers, vous devez:
x Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtre
ou d'abîmer le puisard.
x Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de les
mettre au lave-vaisselle.
Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la
mettre dans la machine.
AVERTISSEMENTS
:
x Faites en sorte que toute la vaisselle tienne bien en place et ne risque pas de se
renverser ou de gêner la rotation des bras d’aspersion au cours du cycle.
x Les récipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement
être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais,
faute de quoi l'eau risque de rester piégée à l'intérieur.
x N'empilez pas les articles à laver les uns sur les autres.
x Évitez de placer les verres trop près les uns des autres: ils risqueraient de se
heurter et de se casser.
x Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à
nettoyer dans le panier du bas.
x Vérifiez que tous les articles à laver peuvent passer au lave-vaisselle.
Articles ne pouvant pas aller au lave-vaisselle:
x Plats, pots ou récipient en bois
x Objets d'artisanat
x Plats en plastique (sauf indication contraire)
x Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton
x Plats en aluminium
x Argenterie
x Verre et cristal
x Articles portant des décorations
Chargement des paniers
Chargement des paniers supérieur et inférieur
Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats
et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits
bols et les plats peu profonds.
Le panier inférieur est conçu pour accueillir les casseroles, les couvercles, les
15
assiettes, les saladiers, etc.
Tasses
Soucoupes
Verres
Ramequin
Grand bol
dessert
Grandes assiettes
creuses
Les plats et les grands couvercles doivent être disposés de préférence sur les bords
du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner
librement.
La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les
surfaces.
Panier supérieur Panier inférieur
Saladier
Assiettes à
Assiettes
Le panier supérieur est équipé de deux étagères porte-tasses.
Pour les charges réduites, les étagères porte-tasses supplémentaires peuvent être
repliées si nécessaire, comme illustré ci-dessous.
Plat ovale
16
Les supports d'assiettes peuvent être mis à
l'horizontale afin de gagner de la place dans le
panier inférieur, lorsque vous devez laver un plat
très volumineux, par exemple.
Réglage du panier supérieur
La hauteur du panier supérieur peut être réglée de façon à faire de la place pour des
ustensiles encombrants à la fois pour le panier supérieur et inférieur. La hauteur du panier
supérieur peut être réglée en soulevant la poignée de chaque côté du panier, comme
illustré ci-dessous:
Position inférieure
Position supérieure
Poignée de réglage
17
Chargement de l’étagère à couverts
1.Cuillères à
2.Fourchettes
3.Couteaux
4.Petites cuillères
5.Cuillères à
6.Cuillères de
servi
Les parties gauche et droite
La partie gauche est
droite est i
Les parties gauche et droite sont à plat.
Disposez les couverts sur l’étagère.
Assurez-vous que le bras d'aspersion supérieur ne soit pas bloqué par des objets.
Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux.
soupe
dessert
7.Fourchettes de
8.Louches
service
L’étagère à couverts peut être positionnée de 5 manières différentes :
sont inclinées.
à plat alors que la partie
nclinée.
18
Déplacez la partie droite au
dessus de la partie
gauche.
La partie droite du panier est enlevée.
Utilisation de l'adoucisseur d'eau
La dureté de l’eau dépend de l’endroit où l’on se trouve. Si vous utilisez de l’eau dure avec
votre lave-vaisselle, des dépôts se formeront sur la vaisselle. Cet appareil est équipé d’un
dispositif spécial d’adoucisseur d’eau fonctionnant avec un réservoir de sel pour éliminer le
calcaire et les minéraux présents dans l’eau.
ATTENTION:
x Utilisez uniquement du sel spécialement conçu pour lave-vaisselle!
x N'utilisez pas du sel de table: il contient des substances insolubles susceptibles
d'endommager le système d'adoucissement.
x Remplissez le réservoir de sel avant de lancer le programme de lavage. Ainsi, l'excès de
solution saline sera immédiatement emporté par l'eau; la présence prolongée d'eau
salée dans le réservoir crée un risque de corrosion.
x Si vous prévoyez d'utiliser des pastilles pour lave-vaisselle pour vos besoins de lavage, il
ne sera pas nécessaire d'utiliser de sel ou d'agent de rinçage mais veuillez noter que
l'indicateur de remplissage du compartiment de sel
contrôle. Ceci est normal et n'affectera pas la performance de votre lave-vaisselle.
-
restera allumé sur le panneau de
19
Réglage de la consommation de sel
DURETÉ DE L’EAU
Affichage
Consommation
de sel
(grammes/cycle)
°dH
°fH
°Clarke
mmol/l
0~5
0~9
0~6
0~0,94
H1
0
6~11
10~20
7~14
1,0~2,0
H2
9
12~17
21~30
15~21
2,1~3,0
H3
12
18~22
31~40
22~28
3,1~4,0
H4
20
23~34
41~60
29~42
4,1~6,0
H5
30
35~55
61~98
43~69
6,1~9,8
H6
60
1. Ouvrez la porte et mettez le lave-vaisselle en marche.
2. Accédez au statut de réglage de la consommation de sel en appuyant sur P jusqu'à ce
que la valeur "H3" (réglage d'usine) clignote sur l'écran.
3. Alors que la valeur clignote, appuyez plusieurs fois sur P pour sélectionner le réglage de
H1 à H6 adapté à la dureté de l'eau.
4. Appuyez sur
pour confirmer le réglage.
REMARQUE :
1 °dH=1,25 ºClarke=1,78 ºfH=0,178mmol/l
°dH: Degré allemand
°fH : Degré français
°Clarke: Degré britannique
Remplissage du réservoir de sel
Dévissez le bouchon du réservoir de sel en le tournant dans le sens contraire des
aiguilles d’une montre.
Placez l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 1,5 kg de
sel dans le réservoir.
Remettez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.
REMARQUE : Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel
s'allume. Il se peut que la lumière reste allumée un certain temps alors que le
réservoir de sel a été rempli, cela dépend de la vitesse à laquelle le sel se dissout.
20
Utilisation des distributeurs de liquide de rinçage et de détergent
Le liquide de rinçage aide la vaisselle à sécher plus vite et
permet d'éviter la formation de tartre et de taches. Il se
déverse automatiquement dans l'eau lors du cycle de
rinçage final.
Les distributeurs de détergent et de liquide de rinçage sont
situés du côté intérieur de la porte: le
distributeur de
détergent
à gauche et le
distributeur de liquide de rinçage
à droite.
1. Pour modifier le réglage, ôtez le bouchon du réservoir.
2.
fourni), tournez le sélecteur jusqu'au
3.
REMARQUE : Si la vaisselle est terne ou présente des taches
rayures blanchâtres, la quantité de liquide doit être
Remplissage du liquide de rinçage
Tournez le bouchon du réservoir dans le sens inverse des aiguilles d’une montre pour
l’ouvrir.
Versez le liquide de rinçage jusqu'à ce que le réservoir soit plein.
x L'indicateur visuel de niveau à côté du bouchon doit être entièrement sombre.
Replacez le bouchon en le tournant dans le sens des aiguilles d’une montre.
REMARQUE : Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de
liquide s'allume, le réservoir a besoin d'être rempli de nouveau.
Réglage du réservoir du liquide de rinçage
Le réglage par défaut est de 4 pour ce lave-vaisselle. Il existe au total 6 réglages
disponibles.
La quantité de liquide de rinçage distribuée est proportionnelle à la position du sélecteur.
À l'aide d'un tournevis (non
cran souhaité.
Replacez le bouchon en le tournant dans le sens des aiguilles
d’une montre.
circulaires, la quantité de liquide de rinçage doit être
augmentée. Si la vaisselle est collante ou présente des
diminuée.
21
Remplissage du détergent
A détergent pour le cycle de lavage principal
REMARQUE :
spécifiquement pour lave
résultat, il est important d'utiliser un détergent de
bonne qualité.
Pour ouvrir le couvercle du compartiment à détergent, appuyez doucement sur le
bouton d'ouverture.
Versez le détergent, puis refermez soigneusement le couvercle.
B détergent pour le cycle de prélavage
N’utilisez que du détergent conçu
-vaisselle. Pour un meilleur
Pour obtenir une meilleure performance de séchage, il est recommandé d'utiliser un agent
de rinçage lors de l'utilisation d'une pastille 3-en-1 ou tout-en-un.
22
Programmes de lavage
Programme
Description du
Quantité
recommandée
de détergent
pour le
prélavage/lava
ge
Durée du
Énergie
(kWh)
Le
liquide
de
rinçage
est-
il
nécessai
re ?
Détection
automatique de
lavage, pour une
vaisselle
lé
gèrement,
normalement ou
très sale.
Prélavage (45°C)
Lavage
automatique
(45°C
Rinçage
Rinçage (65°C)
Séchage
1,5
15
Pour une vaisselle
très sale et des
casseroles, poêles
et plats avec des
résidus
alimentaires
séchés.
Prélavage (50°C)
Lavage (60°C)
Rinçage
Rinçage
Lavage (70°C)
Séchage
Pour une vaisselle
raisonnablement
sale, par exemple
assiettes, verres
et poêles pas trop
sales.
Prélavage (45°C)
Lavage (55°C)
Rin
Rinçage (65°C)
Séchage
Cycle standard
journalier pour
une vaisselle
normalement
sale, telle que
casseroles,
assiettes et
verres.
Prélavage
Lavage (45°C)
Rinçage (65°C)
Séchage
Pour une vaisselle
légèrement sale
ne nécessitant
pas un séchage
approfondi.
Prélavage
Lavage (40°C)
Rinçage
Rinçage (60°C)
Séchage
90 minutes
Pour une vaisselle
légèrement sale
ne nécessitant
pas u
n séchage
approfondi.
Lavage (65°C)
Rinçage
Rinçage (65°C)
Séchage
Lavage rapide
pour une vaisselle
légèrement sale.
Lavage (40°C)
Rinçage (50°C)
Rinçage (55°C)
Non
Rinçage
Pour détacher et
rincer les saletés
de la vaisselle.
Prélavage
Non
Auto
Intensif
Normal
Degré de saleté
cycle
-55°C)
çage
lavage
(min.)
5/30 g
5/30 g
(ou 3 en 1)
5/30 g
(ou 3 en 1)
150 0,9-
175 1,6 17,5
185 1,3 13,5
Eau
10-
(L)
Oui
Oui
Oui
*Eco
Verres
Express
5/30 g
(ou 3 en 1)
5/30 g
(ou 3 en 1)
35 g
(ou 3 en 1)
25 g 30 0,75
N/A 15 0,02
195 0,93
130 0,9 13 Oui
90 1,35
10 Oui
12,5
11
4
Oui
23
* Programme de comparaison pour EN 50242
Ci-dessous les informations du programme de comparaison, conformément à la norme
EN 50242
x
x Position du panier supérieur : Position basse
x Position de réglage du liquide de rinçage : 6
x Position de réglage de l'adoucisseur : H4
REMARQUE :
1. La durée du lavage varie selon la température de l'eau des canalisations et selon la
température ambiante.
2. La consommation d'énergie en mode laissé sur marche est de 0,49W (porte ouverte), et
en mode arrêt, de 0,45W.
Capacité : 14 couverts
Démarrage du lave-vaisselle
1. Ouvrez le robinet d'eau.
2. Ouvrez la porte du lave-vaisselle.
3. Vérifiez les filtres.
x Assurez-vous qu'ils sont propres et placés correctement. Reportez-vous au
paragraphe "Nettoyage et entretien".
4. Vérifiez que les réservoirs de sel et de liquide de rinçage sont remplis.
5. Mettez la vaisselle.
y Assurez-vous que les bras d'aspersion peuvent tourner librement.
6. Versez la quantité requise de détergent dans le distributeur (voir le tableau
"Programmes de lavage").
7. Appuyez sur
8. Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur P.
x L'indicateur lumineux du programme correspondant s'allumera sur l'affichage.
pour mettre le lave-vaisselle en marche.
x Minuteur: Le retardateur vous permet de retarder le début d'un programme de
lavage de 1 heure à 24 heures au maximum.
Appuyez plusieurs fois sur
H:03 pour un départ dans 3 heures.
Une fois le retardateur réglé, fermez la porte pour activer la fonction.
Pour annuler le départ différé, appuyez plusieurs fois sur
l'affichage indique “H:00”.
9. Si vous voulez activer la fonction de séchage supplémentaire, appuyez sur EXTRA DRY
et l'indicateur lumineux s'allumera sur l'affichage.
x Cette fonction ne peut être utilisée qu'avec les programmes Intensif, Normal,
ECO, Verres et 90 min.
jusqu'à ce que le délai souhaité s'affiche, par exemple
jusqu'à ce que
24
x Lorsque cette fonction est activée, le lave-vaisselle augmentera la température à
la fin d'un programme de lavage pour intensifier le séchage.
10. Appuyez plusieurs fois sur
pour sélectionner l'aspersion sur le panier
supérieur, sur le panier inférieur ou sur les deux paniers durant un cycle de lavage.
x L'(les) indicateur(s) correspondant(s) s’allumera(ront) sur l´écran.
11. Fermez bien la porte du lave-vaisselle.
x Le cycle de lavage démarrera.
x Si vous oubliez d'éteindre le robinet d'eau, l'indicateur lumineux d'alerte d'arrivée
d'eau s'allumera après 1 ou 2 minutes. Puis, quelques minutes après, "E1"
clignotera sur l'affichage tandis que des bips sonores seront émis.
x Pour reprendre l'opération, éteignez d'abord le lave-vaisselle, puis ouvrez le robinet
d'eau et remettez le lave-vaisselle en marche en fermant sa porte.
12. À la fin du programme de lavage, un signal sonore retentit et le lave-vaisselle s'arrête
automatiquement.
13. Afin d'éviter de vous brûler, attendez environ 15 minutes avant d'ouvrir la porte du
lave-vaisselle.
14. Sortez la vaisselle.
Le cycle de lavage ne pourra pas démarrer si la porte du lave-vaisselle est ouverte ou
si elle est mal fermée.
N'ouvrez pas la porte tant que le lave-vaisselle fonctionne: vous risqueriez de vous
brûler avec les jets d'eau bouillante.
Ajout de vaisselle supplémentaire
1. Ouvrez un peu la porte pour arrêter le lave-vaisselle en faisant attention à éviter la
vapeur brûlante.
2. Mettez la vaisselle dans le lave-vaisselle
3. Refermez la porte. Le cycle de lavage reprendra au point où il avait été interrompu.
Changement d'un programme de lavage en cours
Si vous vous êtes trompé lors du choix du programme, il est possible de changer de
programme ultérieurement.
1. Ouvrez la porte.
2. Appuyez sur P et maintenez ce bouton enfoncé durant 3 secondes. Vous entendrez un
bip sonore.
3. Appuyez plusieurs fois sur P pour sélectionner un nouveau programme.
x L'indicateur lumineux correspondant au nouveau programme s'allumera.
4. Fermez la porte pour démarrer le nouveau programme.
25
Le dispositif de filtrage est constitué d'un
filtre principal (1), d'un filtre central (2) et
d'un micro
Tournez le dispositif de filtrage dans le sens
contraire des aiguilles d'une montre pour
déverrouiller les filtres de l'appareil.
Soulevez le dispositif de filtrage, puis séparez les
filtres.
Rincez les filtres sous l'eau courante à l'aide d'une
brosse à poils souples.
Nettoyez régulièrement les filtres. Replacez le
dispositif de filtrage en le tournant dans le sens
des aiguilles d'une montre jusqu'à ce qu'il se
verrouille en position.
ATTENTION
: Ne faites jamais fonctionner le
lave-vaisselle sans les filtres.
Nettoyez les bords de la porte avec un chiffon
mouillé.
Afin d'éviter que l’eau ne pénètre dans le dispositif
de verrouillage de la porte et n'atteigne les
composants électriques, n
nettoyants en aérosol.
NETTOYAGE ET ENTRETIEN
Eteignez toujours l'appareil et débranchez le câble d'alimentation avant de procéder au
nettoyage.
N'utilisez pas de solvants chimiques ou de puissants détergents, cela pourrait endommager
le revêtement de l’appareil.
Nettoyez les surfaces extérieures et la cavité du lave-vaisselle avec un chiffon mouillé.
Nettoyage du dispositif de filtrage
-filtre (3).
Démontage des filtres
Nettoyage de la porte
’utilisez pas de produits
26
Nettoyage des bras d'aspersion
Les bras d'aspersion doivent faire l'objet d'un nettoyage
régulier afin d'éviter tout risque d'obstruction; les bras se
démontent facilement.
Pour retirer les bras
maintenez
Lavez les bras de lavage sous l'eau courante puis
remettez
gêner leur mouvement de rotation.
Problème
Causes possibles
Solutions
Le
lave
vaisselle
ne démarre
pas
Le fusible a sauté ou
le disjoncteur s’est
déclenché.
Remplacez le fusible ou relancez le
disjoncteur. Débranchez tous les autres
appareils qui seraient branchés sur le
même circuit que le lave-vaisselle.
Le lave-vaisselle
n’est pas alimenté
en courant
électrique
Vérifiez que le lave-vaisselle est mis en
marche et que sa porte est bien fermée.
Vérifiez que le câble électrique est
correctement branché dans la prise de
courant.
La porte est mal
fermée.
Fermez bien la porte.
L’eau ne
s’évacue pas
du
lave
Le tuyau
d’évacuation est
plié.
Vérifiez le tuyau d’évacuation.
Le filtre est bouché
Vérifiez les filtres (voir le paragraphe
"Nettoyage des filtres").
L’évier est bouché
Vérifiez que l'évier se vide normalement.
d'aspersion inférieur et supérieur,
Ouvrir
-les en les dévissant ou tirez dessus.
-les en place et assurez-vous que rien ne peut
Précautions contre le gel
Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si
cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau
d'arrivée d'eau et videz-le.
GUIDE DE DÉPANNAGE
-
-vaisselle
27
Si l'évier ne se vide pas, faites venir un
plombier.
Formation de
mousse à
l’intérieur
Mauvais choix de
détergent
N’utilisez que du détergent spécial pour
lave
-vaisselle afin d'éviter la formation
de mousse. Néanmoins si cela se
produit, ouvrez la porte du lave
-
vaisselle
et laissez la mousse s'évaporer.
Refermez et verrouillez la porte, puis
lancez un programme de lavage pour
vider l’eau. Répétez
l’opération si
nécessaire.
Du liquide de
rinçage a débordé.
Essuyez toujours tout liquide de rinçage
qui aurait débordé.
Taches sur les
surfaces
intérieures
Le détergent utilisé
contenait du
colorant.
Vérifiez que le détergent utilisé ne
contient pas de colorant.
Film blanc sur
les surfaces
intérieures
Minéraux provenant
d’une eau dure
Pour nettoyer l’intérieur, n’utilisez
qu’une éponge humide avec un peu de
détergent pour lave
vaisselle, et portez
des gants en caoutchouc.
N’utilisez jamais d’autre détergent que
du détergent pour lave
vaisselle, sinon
vous risquez la formation de bulles.
Taches de
rouille sur les
couverts
Les couverts lavés
ne résistent pas à la
corrosion.
Aucun programme
de lavage n'a été
lancé après
du sel.
Des traces de sel se
sont mêlées à l'eau
de lavage.
Utilisez toujours le programme de lavage
express.
Ajoutez du sel dans l'appareil sans
insérer de vaisselle.
Le
lave
vaisselle
est bruyant.
La vaisselle
s'entrechoque.
Les bras d'aspersion
cognent contre
quelque chose.
Reportez-vous au paragraphe
“Char
correctement la vaisselle.
La vaisselle
n’est pas
propre.
La vaisselle n'a pas
été disposée
correctement.
Reportez-vous au paragraphe
“Chargement des paniers”.
Le programme de
lavage sélectionné
n'est pas assez
Choisissez un programme plus intensif.
Reportez
"Programmes de lavage".
-
-
-
l’ajout
gement des paniers” pour placer
-vous au paragraphe
28
intensif.
Quantité de
détergent
insuffisante, ou
détergent non
approprié.
Utilisez davantage de détergent ou
changez
-en.
Les bras d'aspersion
sont bloqués.
Changez la disposition de la vaisselle de
manière à ce que les bras d'aspersion
puissent tourner librement.
Les filtres ne sont
pas propres ou ne
sont pas disposés
correctement.
Nettoyez et/ou assemblez le dispositif de
filtrage cor
rectement.
Taches et
traces sur la
vaisselle.
Le réglage du
distributeur de
liquide de rinçage
est trop élevé.
Modifiez le réglage du réservoir à liquide
de rinçage.
La vaisselle
sèche mal.
Mauvais
chargement
Reportez-vous au paragraphe
“Chargement des paniers”.
Le réservoir de
liquide de rinçage
est vide ou n'est pas
assez rempli.
Remplissez le réservoir ou augmentez le
réglage, le cas échéant.
Mauvais choix de
programme
Choisissez un programme avec une
durée de lavage plus longue.
Code
d’erreur
L’arrivée d’eau prend trop de
temps.
Le robinet n’est pas ouvert,
l’arrivée d’eau est obstruée
ou la pression d’
insuffisante.
Débordement
Certaines parties du
lave
Codes d’erreur
En cas de mauvais fonctionnement, l’appareil affiche des codes d’erreurs pour vous
avertir :
E1
E4
AVERTISSEMENT !
En cas de débordement, coupez l’arrivée d’eau avant d’appeler le réparateur.
Signification Cause possible
eau est
-vaisselle fuient.
29
DONNÉES TECHNIQUES DU PRODUIT
Marque
Thomson
Modèle
PRIMO TH FULL
Nombre de couverts
14
Classe d'efficacité énergétique ❶
A++
Consommation d’énergie annuelle ❷
226kWh/an
Consommation d’énergie pour un cycle
de lavage standard
0,93 kWh/cycle
Consommation d’électricité en mode
arrêt
0,45W
Consommation d’électricité en mode
laissé sur marche (porte ouverte)
0,49W
Durée du mode laissé sur marche
30 minutes
Consommation d’eau annuelle ❸
2800 litres
Classe d'efficacité de séchage ❹
A
Cycle de nettoyage standard ❺
Eco 45°C
Durée du cycle de lavage standard
195 minutes
Niveau sonore
45 dB(A) re 1 pW
Montage
Intégrable
Peut être encastré
Oui
Hauteur
815mm
Largeur
598mm
Profondeur (avec les connecteurs)
550mm
Puissance de consommation
1760W-2100W
Tension/fréquence nominale
220-240V~ 50Hz
Pression hydraulique (pression du flux)
0,4-10 bar = 0,04-1 MPa
Cette fiche produit est conforme à la directive européenne N° 1059/2010.
REMARQUE :
❶A+++ (efficacité maximale) à D (efficacité minimale)
❷ Consommation d’énergie de “266” kWh par an, sur la base de 280 cycles de lavage
standard avec alimentation en eau froide et de la consommation des modes à faible
puissance. La consommation réelle d’énergie dépend des conditions d’utilisation de
l’appareil.
❸ Consommation d’eau de “2800” litres par an, sur la base de 280 cycles de lavage
standard. La consommation réelle d’eau dépend des conditions d’utilisation de
l’appareil.
❹ A (efficacité maximale) à G (efficacité minimale)
❺ Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace
pour ce type de vaisselle en termes de consommation d'eau et d'énergie.
L'appareil est conforme aux normes et directives européennes dans la version actuelle à
la livraison:
LVD 2006/95/EC
30
EMC 2004/108/EC
ErP 2009/125/EC
Les valeurs ci-dessus ont été mesurées conformément aux normes dans des conditions
de fonctionnement spécifiées, la quantité de détergent, etc.
Le manuel d'instructions est basé sur les normes et les règles de l'Union européenne.
550 (avec la porte fermée)
Thomson est une marque déposée de Technicolor.
Nous nous excusons pour tout inconvénient causé par des incohérences mineures du
manuel d'instructions, pouvant survenir en raison des mises au point et améliorations
constamment apportées à nos produits.
Darty Holdings SNC © 14 route d’Aulnay 93140 Bondy, France
05/05/2015
31
Loading...
