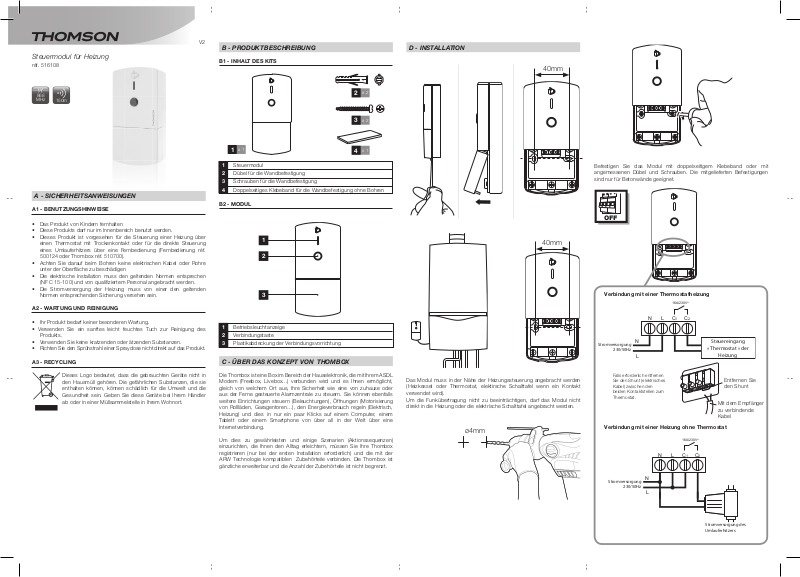

Page 1
Steuermodul für Heizung
réf. 516108
868
MHz
150m
V2

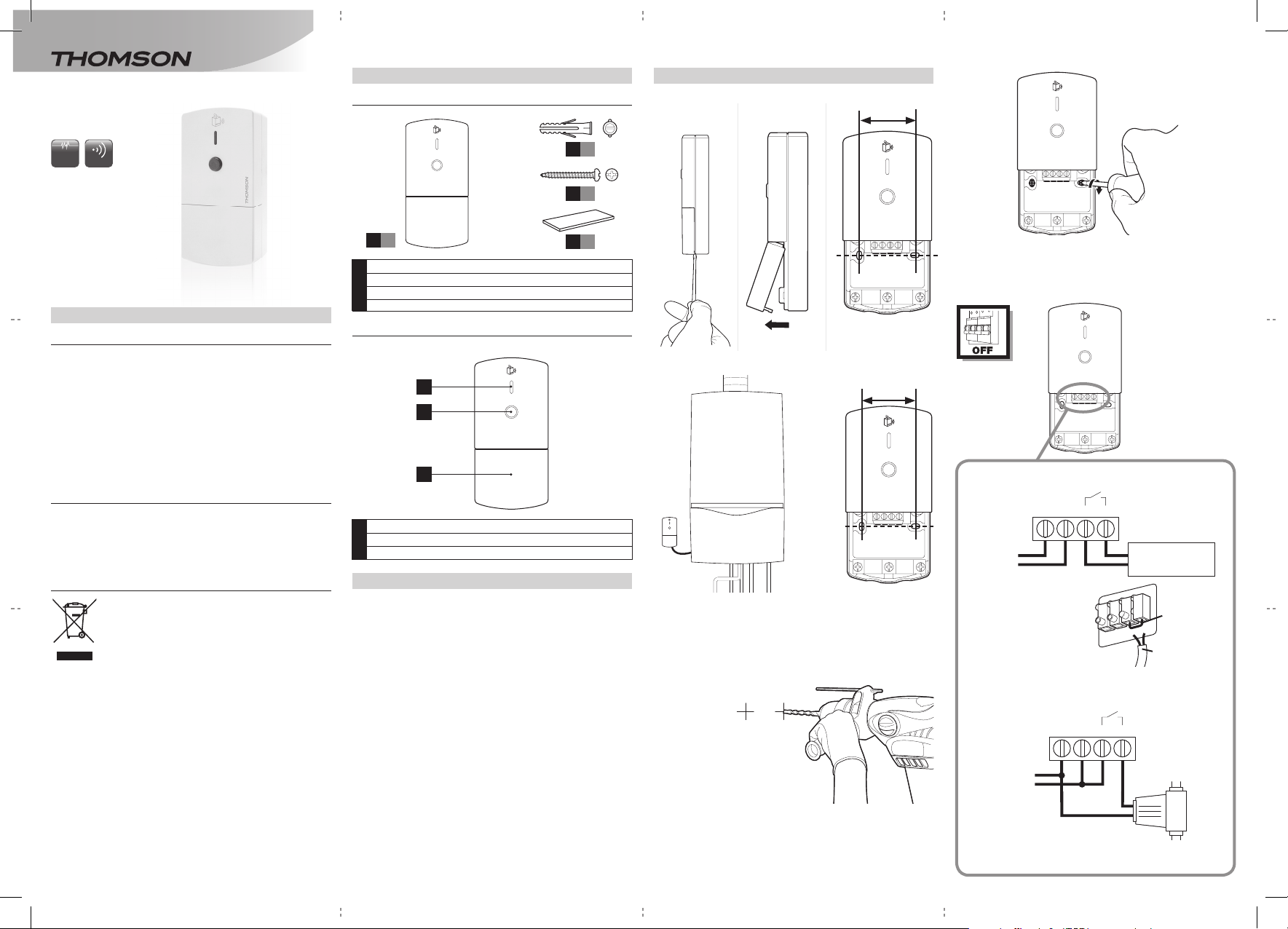

B - PRODUKTBESCHREIBUNG
B1 - INHALT DES KITS
D - INSTALLATION
40mm
x 2
2
x 2
3
A - SICHERHEITSANWEISUNGEN
A1 - BENUTZUNGSHINWEISE
• Das Produkt von Kindern fernhalten
• Diese Produkts darf nur im Innenbereich benutzt werden.
• Dieses Produkt ist vorgesehen für die Steuerung einer Heizung über
einen Thermostat mit Trockenkontakt oder für die direkte Steuerung
eines Umlauferhitzers über eine Fernbedienung (Fernbedienung réf.
500124 oder Thombox réf. 510700).
• Achten Sie darauf beim Bohren keine elektrischen Kabel oder Rohre
unter der Oberfl äche zu beschädigen
• Die elektrische Installation muss den geltenden Normen entsprechen
(NF C 15-100) und von qualifi ziertem Personal angebracht werden.
• Die Stromversorgung der Heizung muss von einer den geltenden
Normen entsprechenden Sicherung versehen sein.
A2 - WARTUNG UND REINIGUNG
• Ihr Produkt bedarf keiner besonderen Wartung.
• Verwenden Sie ein sanftes leicht feuchtes Tuch zur Reinigung des
Produkts.
• Verwenden Sie keine kratzenden oder ätzenden Substanzen.
• Richten Sie den Sprühstrahl einer Spraydose nicht direkt auf das Produkt.
A3 - RECYCLING
Dieses Logo bedeutet, dass die gebrauchten Geräte nicht in
den Hausmüll gehören. Die gefährlichen Substanzen, die sie
enthalten können, können schädlich für die Umwelt und die
Gesundheit sein. Geben Sie diese Geräte bei Ihrem Händler
ab oder in einer Müllsammelstelle in Ihrem Wohnort.
x 1
1
x 1
4
1 Steuermodul
2 Dübel für die Wandbefestigung
3 Schrauben für die Wandbefestigung
4 Doppelseitiges Klebeband für die Wandbefestigung ohne Bohren
B2 - MODUL
1
2
3
1 Betriebsleuchtanzeige
2 Verbindungstaste
3 Plastikabdeckung der Verbindungsvorrichtung
C - ÜBER DAS KONZEPT VON THOMBOX
Die Thombox ist eine Box im Bereich der Hauselektronik, die mit Ihrem ASDL
Modem (Freebox, Livebox...) verbunden wird und es Ihnen ermöglicht,
gleich von welchem Ort aus, Ihre Sicherheit wie eine von zuhause oder
aus der Ferne gesteuerte Alarmzentrale zu steuern. Sie können ebenfalls
weitere Einrichtungen steuern (Beleuchtungen), Öffnungen (Motorisierung
von Rollläden, Garagentoren…), den Energieverbrauch regeln (Elektrisch,
Heizung) und dies in nur ein paar Klicks auf einem Computer, einem
Tablett oder einem Smartphone von über all in der Welt über eine
Internetverbindung.
Um dies zu gewährleisten und einige Szenarien (Aktionssequenzen)
einzurichten, die Ihnen den Alltag erleichtern, müssen Sie Ihre Thombox
registrieren (nur bei der ersten Installation erforderlich) und die mit der
ARW Technologie kompatiblen Zubehörteile verbinden. Die Thombox ist
gänzliche erweiterbar und die Anzahl der Zubehörteile ist nicht begrenzt.
40mm
Das Modul muss in der Nähe der Heizungssteuerung angebracht werden
(Heizkessel oder Thermostat, elektirsche Schalttafel wenn ein Kontakt
verwendet wird).
Um die Funkübertragung nicht zu beeinträchtigen, darf das Modul nicht
direkt in die Heizung oder die elektrische Schalttafel angebracht werden.
ø4mm
Befestigen Sie das Modul mit doppelseitigem Klebeband oder mit
angemessenen Dübel und Schrauben. Die mitgelieferten Befestigungen
sind nur für Betonwände geeignet.
Verbindung mit einer Thermostatheizung
$9a
&
Steuereingang
HQWUpHGHFRPPDQGH
³WKHUPRVWDW´GHOD
« Thermostat » der
FKDXGLqUH
Heizung
Entfernen Sie
den Shunt
Mit dem Empfänger
zu verbindende
Kabel
DOLPHQWDWLRQ
Stromversorgung
VHFWHXU
230/50Hz
9+]
Falls erforderlich entfernen
Sie den Shunt (elektrisches
Kabel) zwischen den
beiden Kontaktstellen zum
Thermostat.
1/&
1
/
Verbindung mit einer Heizung ohne Thermostat
$9a
&
DOLPHQWDWLRQ
Stromversorgung
VHFWHXU
230/50Hz
9+]
1/&
1
/
Stromversorgung des
DOLPHQWDWLRQ
Umlauferhitzers
GXFLUFXODWHXU

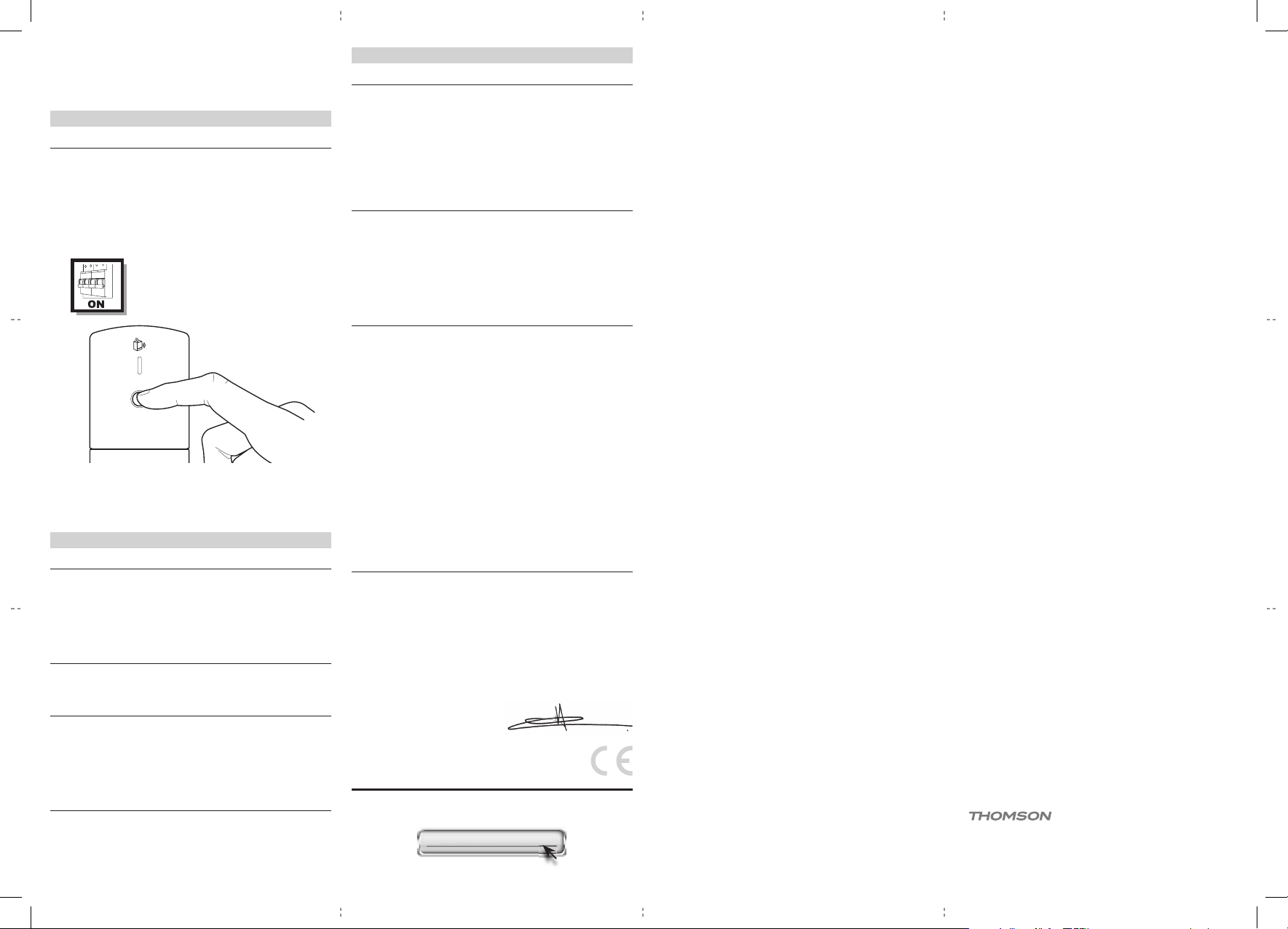

Page 2
Nach dem Schneiden der Stromversorgung, das Modul an den Eingang
«Thermostat» des Kessels, wenn er eine hat, sonst, eine Verbindung zu
um die Stromversorgung der Pumpe direkt zu steuern.
Verwenden Sie Kabel mit einem Manteldurchmesser von 10 mm, um
halten Sie es in den Kabelauslöser (4x1.5mm ² oder 3x2.5mm ²).
E - KONFIGURATION
E1 - PROGRAMMIERUNG
Um zu funktionieren, muss dieses Produkt mit einem Steuergerät der Serie
verbunden sein (Thombox oder Fernbedienung).
• Wir verweisen hierfür auf das Benutzerhandbuch für die das
entsprechende Gerät.
Während der Verbindung werden Sie aufgefordert, das Gerät in den
Verbindungsmodus zu setzen :
• Wenn Sie aufgefordert werden das Gerät in den Verbindungsmodus
zu setzen, drücken Sie die Verbindungstaste während wenigstens 3
Sekunden.
Illustration als Beispiel
• Wenn die Verbindung erfolgreich war, blinkt die rote Leuchtanzeigen 5
Mal schnell auf und Ihr Modul ist mit einem Steuergerät verbunden.
• Achtung : Verbinden Sie niemals den Melder mit einer Fernbedienung
und einer Thombox. Er kann nicht von 2 verschiedenen Steuergeräten
angesteuert werden, da sonst die Kontrolle des Heizköpers chaotisch ist.
F - BENUTZUNG
F1 - BENUTZUNG MIT EINEM GERÄT DER SERIE
• Nach der Verbindung mit einem Steuergerät, erfordert dieses Modul
keine besondere Behandlung.
• Die Taste auf der Vorderseite steuert den Ausgangsschalter bis eine
andere Funkanweisung erfolgt
• Es wird jedoch empfohlen diese Taste nur für den Zweck von Tests zu
betätigen.
F2 - BETRIEBSERHALT DES UMLAUFERHITZERS
• Wenn die Heizung mehr als 24 ausgeschaltet ist, erfolgt eine
Betriebsanweisung von 5 Minuten.
F3 - FUNKTIONSMODUS ÄNDERN
• Auf eine Anweisung «Einschalten» der Thombox, schließt sich der
Kontakt des Melders und der Heizkörper wird eingeschaltet.
Sie können diesen Betriebsmodus ändern für die Steuerung einer
Klimaanlage zum Beispiel.
• Drücken Sie hierfür während 10 Sekunden auf die Taste auf der
Vorderseite des Melders.
F4 - BENUTZUNG MIT DER THOMBOX
Wenn Sie Ihr Modul mit einer Thombox verbinden, erscheint es im Widget
«Energie». Sie können dessen Status aus der Ferne aufrufen und dieses einund ausschalten. Das Modul erscheint auch als “Auslöser” im Regelersteller.
So können Sie Regeln erstellen um dem Heizkörper Anweisungen zu
geben.
G - TECHNISCHE UND GESETZLICHE INFORMATIONEN
G1 - TECHNISCHE EIGENSCHAFTEN
• Radiofrequenz : Protokoll ARW 868.3MHz
• Radioreichweite: Bis zu 150m im freien Raum*
• Stromversorgung : 230Vac 50Hz
• Betriebstemperatur: 0°C à 50°C, Benutzung nur im Innenbereich
• Höchststromstärke des Kontakts : 16A
*Die angegebene Radioreichweite gilt im freien Raum, d.h. ohne
Hindernisse zwischen dem Empfänger und dem Sender. Jedes Hindernis
oder Störung verringert diese Reichweite.
G2 - GARANTIE
Dieses Produkt hat eine Garantie von 2 Jahren, Ersatzteile und
Reparaturarbeiten ab dem Datum des Kaufs. Bitte bewahren Sie denn
Kassenbeleg während dieser gesamten Garantiedauer auf
Die Garantie deckt nicht durch Schocks oder Unfälle bedingte Schäden.
Kein Element dieses Produkts darf von Nichtmitarbeiter der Firma AVIDSEN
geöffnet oder repariert werden außer für das Einlegen und das Ersetzen
der Batterien.
Die Betriebselemente wie die Batterien fallen nicht unter diese Garantie.
G3 - UNTERSTÜTZUNG UND BERATUNG
• Trotz alle Sorgfalt die wir bei der Konzeption unserer Produkte und
dem Erstellen dieser Gebrauchsanweisung anwenden, raten wir Ihnen,
sollten Sie Schwierigkeiten bei der Installation Ihres Produkts oder
Fragen hierzu haben, sich an einen unsere Spezialisten zu werden, die
Ihnen gerne für weitere Beratung zur Verfügung stehen.
• Im Fall eines Betriebsproblem während der Installation oder einige
Tage danach, müssen Sie einen unserer Techniker benachrichtigen
indem Sie sich vor Ihrer Installation befinden, da der Ursprung sicherlich
eine unangemessene Einstellung oder Installation ist. Sollte das
Problem produktbedingt sein, erhalten Sie von unserem Techniker eine
Aktennummer für die Rückgabe an den Händler. Ohne diese Nummer,
hat der Händler das Recht den Austausch Ihres Produktes abzulehnen.
Brauchen Sie Beratung bei der Inbetriebnahme, Installation Ihrer Thombox
oder bei der Verbindung Ihrem Zubehör vom Thomson Connected Home
Sortiment?
Kontaktieren Sie die Techniker von unserer Kundendienstabteilung unter
der Nummer:
Hotline : +324/264.86.68.
Von Montag bis Freitag von 9:00 bis 12:00 und von 13:00 bis 17:00.
G4 - KONFORMITÄTSERKLÄRUNG
Mit der Richtlinie R&TTE
AVIDSEN erklärt dass das Produkt: Steuermodul für Heizung 516108
konform ist mit der Richtlinie R&TTE 1999/5/CE und dass diese Konformität
in Einklang mit den geltenden Normen bewertet wurde:
EN 300220-2 : V2.3.1
EN 301489-3 : V1.4.1
EN 301489-1 : V1.8.1
EN 60335-1/A11/A12/A13/A14/A1/A2:2010
In Chambray les Tours den 07/04/15 Alexandre Chaverot,Vorsitzender
Die gesamte Produktreihe von Thomson
finden Sie auf
www.thomsonbox.eu
Ist eine Marke von TECHNICOLOR S.A.
Unter der Lizenz:
Avidsen France S.A.S - 32, rue Augustin Fresnel
37170 Chambray les Tours - France
