PL 108 A / 110 A /
112 A / 115 A
aktiver
2-wege-lautsprecher
bedienungsanleitung
Musikhaus Thomann
Thomann GmbH
Hans-Thomann-Straße 1
96138 Burgebrach
Deutschland
Telefon: +49 (0) 9546 9223-0
E-Mail: info@thomann.de
Internet: www.thomann.de
31.03.2021, ID: 383474, 383475, 383476, 402989 (V5)
Inhaltsverzeichnis
Inhaltsverzeichnis
1 Allgemeine Hinweise................................................................................................................................ 4
1.1 Weitere Informationen..................................................................................................................... 5
1.2 Darstellungsmittel.............................................................................................................................. 6
1.3 Symbole und Signalwörter............................................................................................................. 7
2 Sicherheitshinweise.................................................................................................................................. 9
3 Leistungsmerkmale................................................................................................................................ 13
4 Inbetriebnahme....................................................................................................................................... 14
5 Anschlüsse und Bedienelemente.................................................................................................... 16
6 Wiedergabe über Bluetooth.............................................................................................................. 25
7 Technische Daten.................................................................................................................................... 26
8 Stecker- und Anschlussbelegungen............................................................................................... 34
9 Reinigung.................................................................................................................................................... 39
10 Umweltschutz........................................................................................................................................... 40
PL 108 A / 110 A / 112 A / 115 A
3
Allgemeine Hinweise
1 Allgemeine Hinweise
Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen
und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐
gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf,
dass der Käufer diese Anleitung erhält.
Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen
Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der
aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt.
aktiver 2-wege-lautsprecher
4
1.1 Weitere Informationen
Allgemeine Hinweise
Auf unserer Homepage (www.thomann.de) nden Sie viele weitere Informationen und Details
zu den folgenden Punkten:
Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum
Download zur Verfügung.
Stichwortsuche
Online-Ratgeber
Persönliche Beratung
Service
Nutzen Sie in der elektronischen Version die Suchfunktion, um die
für Sie interessanten Themen schnell zu nden.
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐
sche Grundlagen und Fachbegrie.
Zur persönlichen Beratung wenden Sie sich bitte an unsere
Fach-Hotline.
Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der
Kundenservice gerne zur Verfügung.
PL 108 A / 110 A / 112 A / 115 A
5
Allgemeine Hinweise
1.2 Darstellungsmittel
In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet:
Beschriftungen
Anzeigen
6
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐
sivdruck gekennzeichnet.
Beispiele: Regler [VOLUME], Taste [Mono].
Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐
kiert.
Beispiele: „24ch“ , „OFF“.
aktiver 2-wege-lautsprecher
1.3 Symbole und Signalwörter
In diesem Abschnitt nden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐
wörter, die in dieser Bedienungsanleitung verwendet werden.
Signalwort Bedeutung
GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf
VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf
HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf
Allgemeine Hinweise
eine unmittelbar gefährliche Situation hin, die zum Tod oder
zu schweren Verletzungen führt, wenn sie nicht gemieden
wird.
eine möglicherweise gefährliche Situation hin, die zu gering‐
fügigen oder leichten Verletzungen führen kann, wenn sie
nicht gemieden wird.
eine möglicherweise gefährliche Situation hin, die zu Sachund Umweltschäden führen kann, wenn sie nicht gemieden
wird.
PL 108 A / 110 A / 112 A / 115 A
7
Allgemeine Hinweise
Warnzeichen Art der Gefahr
Warnung vor gefährlicher elektrischer Spannung.
Warnung vor einer Gefahrenstelle.
aktiver 2-wege-lautsprecher
8
2 Sicherheitshinweise
Sicherheitshinweise
Bestimmungsgemäßer
Gebrauch
GEFAHR!
Gefahren für Kinder
Sorgen Sie dafür, dass Kunststohüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reichweite von
Babys und Kleinkindern benden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe
o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte
benutzen.
Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser
Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter
anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personenoder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐
stehen, wird keine Haftung übernommen.
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐
sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen.
Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐
digen Person beaufsichtigt oder angeleitet werden.
PL 108 A / 110 A / 112 A / 115 A
9
Sicherheitshinweise
GEFAHR!
Elektrischer Schlag durch hohe Spannungen im Geräteinneren
Im Inneren des Geräts benden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im
Geräteinneren benden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐
vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
GEFAHR!
Elektrischer Schlag durch Kurzschluss
Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netz‐
kabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es
besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
VORSICHT!
Mögliche Gehörschäden
Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Über
einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort,
falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Ist das nicht möglich, halten Sie einen größeren Abstand oder ver‐
wenden Sie ausreichenden Gehörschutz.
10
aktiver 2-wege-lautsprecher
Sicherheitshinweise
HINWEIS!
Betriebsbedingungen
Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐
keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das
Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind.
Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum
Beispiel nach dem Transport bei niedrigen Außentemperaturen). Staub und Schmutzablagerungen im Inneren können das Gerät
beschädigen. Das Gerät sollte bei entsprechenden Umgebungsbedingungen (Staub, Rauch, Nikotin, Nebel usw.) regelmäßig von
qualiziertem Fachpersonal gewartet werden, um Schäden durch Überhitzung und andere Fehlfunktionen zu vermeiden.
HINWEIS!
Brandgefahr
Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten
Sie das Gerät von oenem Feuer fern.
HINWEIS!
Stromversorgung
Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz
übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht
benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern.
PL 108 A / 110 A / 112 A / 115 A
11
Sicherheitshinweise
HINWEIS!
Mögliche Schäden durch Einbau einer falschen Sicherung
Der Einsatz von Sicherungen eines anderen Typs kann zu schweren Schäden am Gerät führen. Es besteht Brandgefahr! Es dürfen
ausschließlich Sicherungen des gleichen Typs eingesetzt werden.
HINWEIS!
Mögliche Fleckenbildung
Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Lino‐
leum-, Laminat- oder PVC-Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen
lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder
einen Teppich als Unterlage.
12
aktiver 2-wege-lautsprecher
3 Leistungsmerkmale
Die mobile Beschallungsanlage zeichnet sich durch folgende Merkmale aus:
n aktive 2-Wege-Box für PA- und DJ-Anwendungen
n maximale Ausgangsleistung 240 W, 320 W oder 600 W (modellabhängig)
n 8-Zoll-, 10-Zoll-, 12-Zoll- oder 15-Zoll-Basslautsprecher (modellabhängig)
n 1-Zoll-Kompressionstreiber
n 2-Band-Equalizer
n integrierter Media-Player mit Display, SD-Kartenslot, USB-Anschluss und Bluetooth-Emp‐
n 1 × bzw. 2 × MIC-Eingang (modellabhängig, XLR)
n 1 × AUX IN (Cinch)
n 1 × AUX OUT (Cinch)

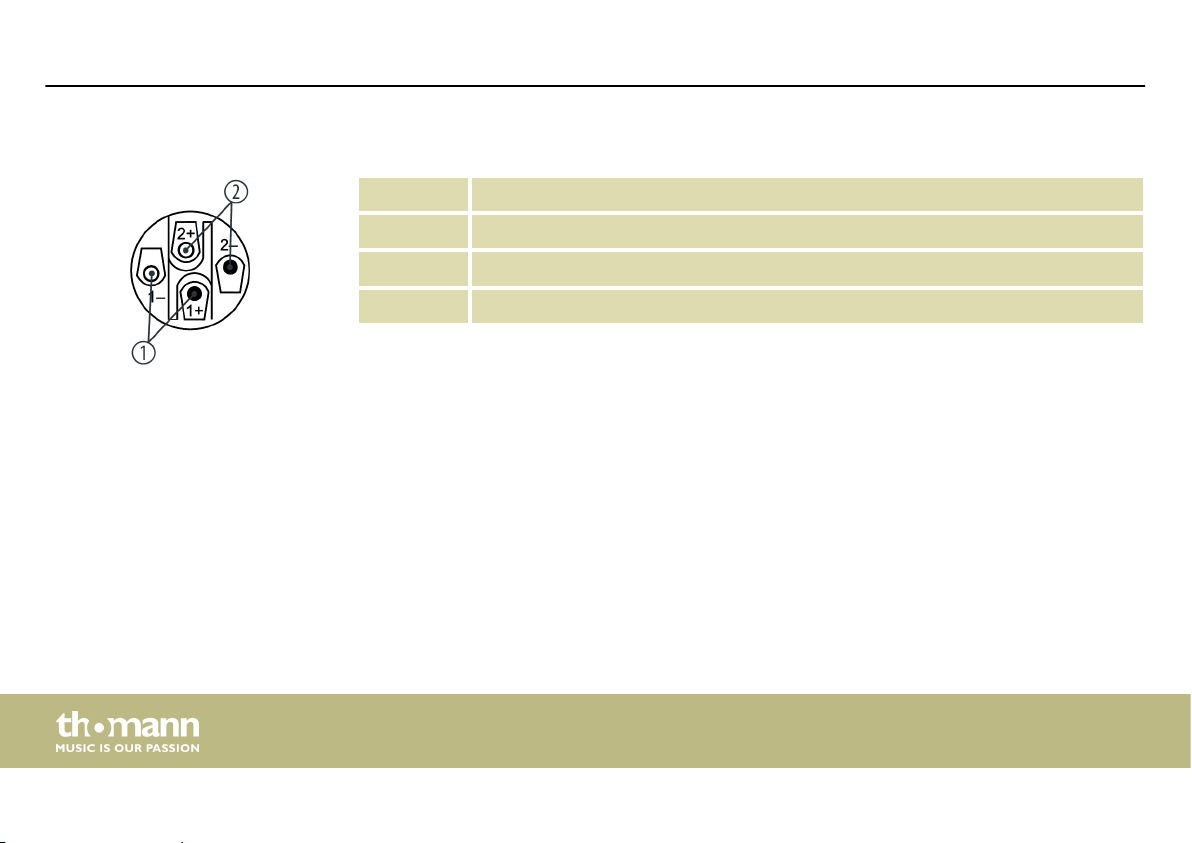

n 1 × verriegelbarer NL4-Einbausteckverbinder zum Anschluss einer weiteren, passiven Box
n stabiles Kunststogehäuse mit Stativansch und Tragegrien
Leistungsmerkmale
fänger
PL 108 A / 110 A / 112 A / 115 A
13
Inbetriebnahme
4 Inbetriebnahme
Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐
wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal
vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐
ckung oder eigene, besonders dafür geeignete Transport- bzw. Lagerungsverpackungen.
Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle
Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so,
dass sich keine Stolperfallen bilden.
HINWEIS!
Mögliche Sachschäden durch Magnetfelder
Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für
einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld
beeinträchtigt oder beschädigt werden können.
14
aktiver 2-wege-lautsprecher
Inbetriebnahme
Das Gerät kann auf ein Stativ montiert bzw. auf dem Boden oder einer ausreichend dimensio‐
nierten und stabilen Oberäche, z.B. einer Wandhalterung aufgestellt werden.
PL 108 A / 110 A / 112 A / 115 A
15
Anschlüsse und Bedienelemente
5 Anschlüsse und Bedienelemente

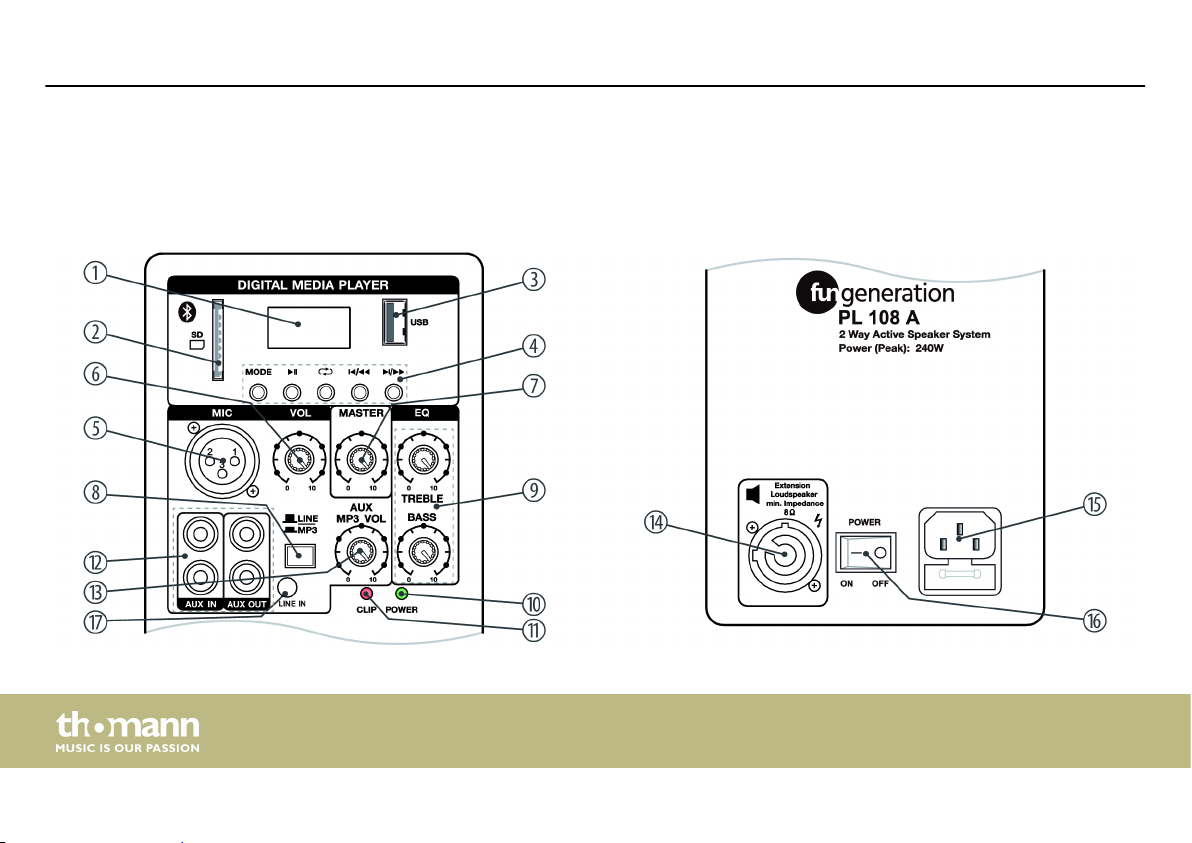

Modell PL 108 A
16
aktiver 2-wege-lautsprecher

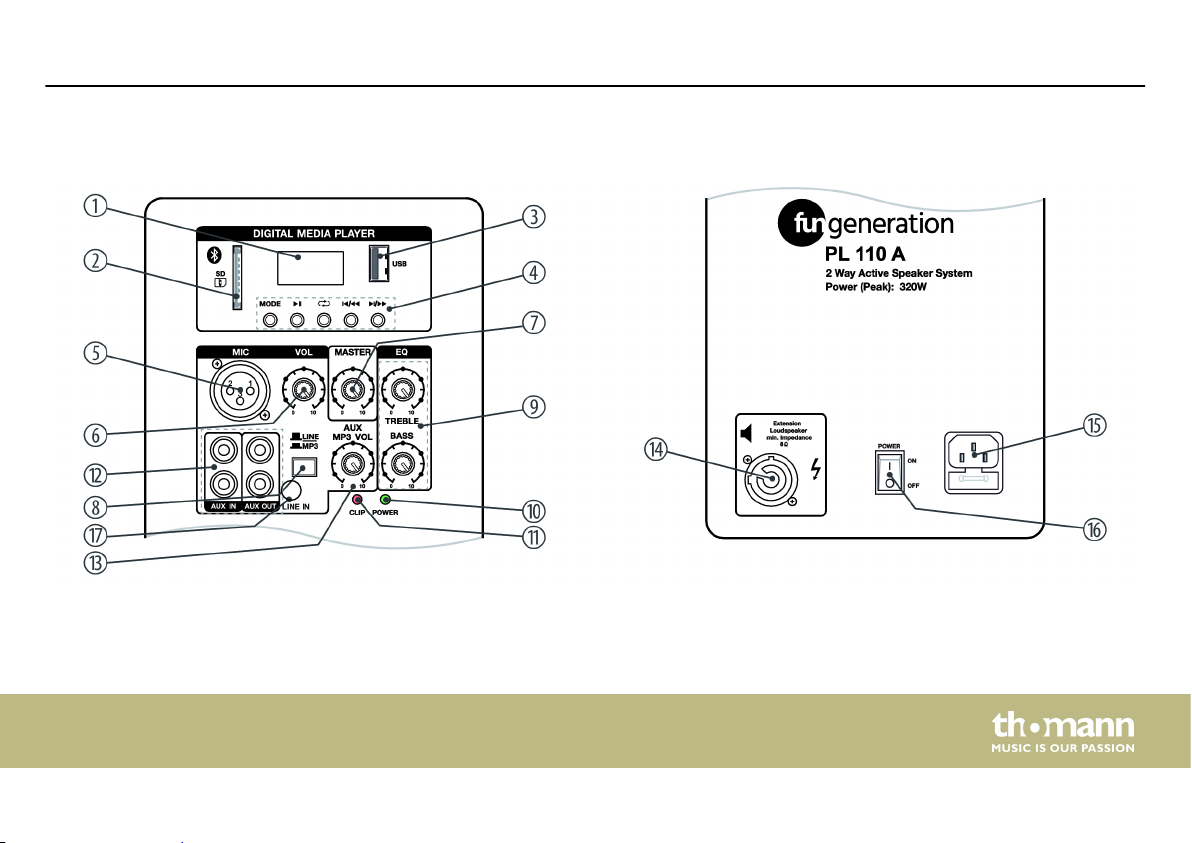

Modell PL 110 A
Anschlüsse und Bedienelemente
PL 108 A / 110 A / 112 A / 115 A
17
Anschlüsse und Bedienelemente

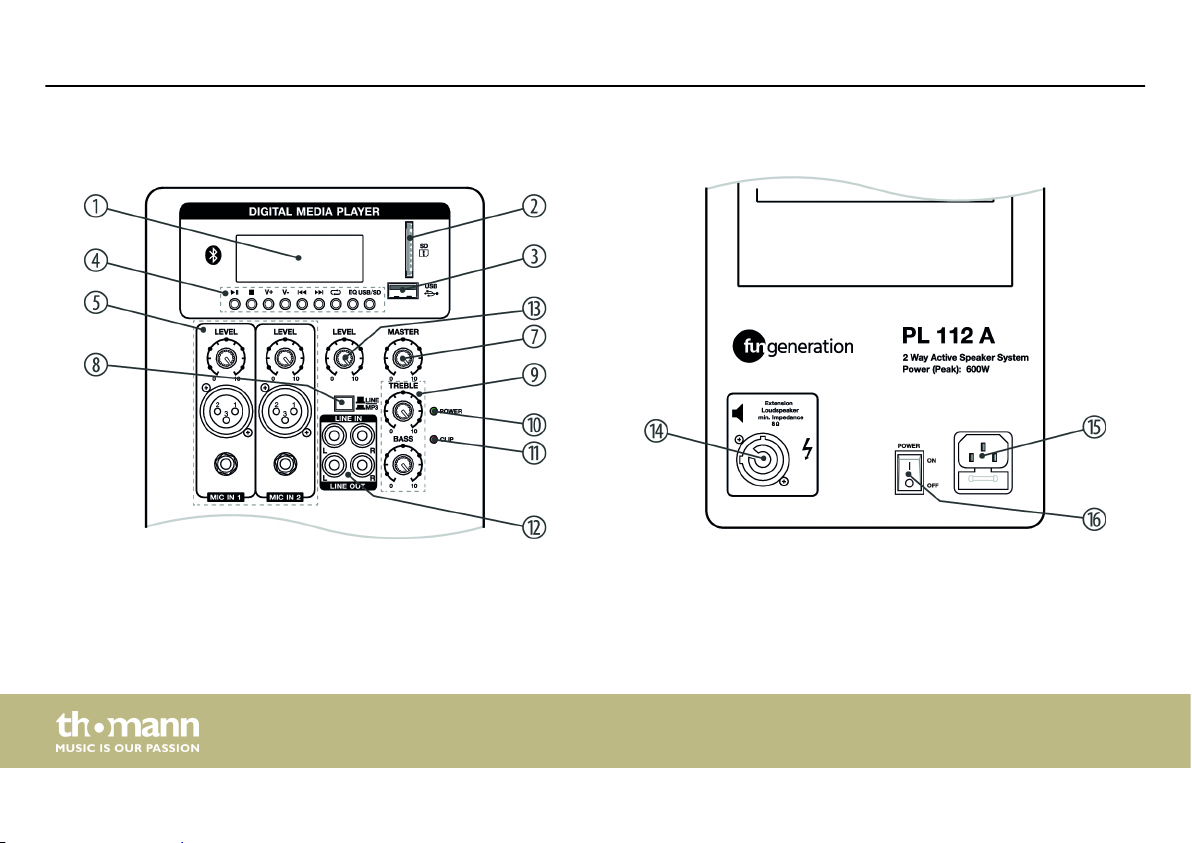

Modell PL 112 A
18
aktiver 2-wege-lautsprecher

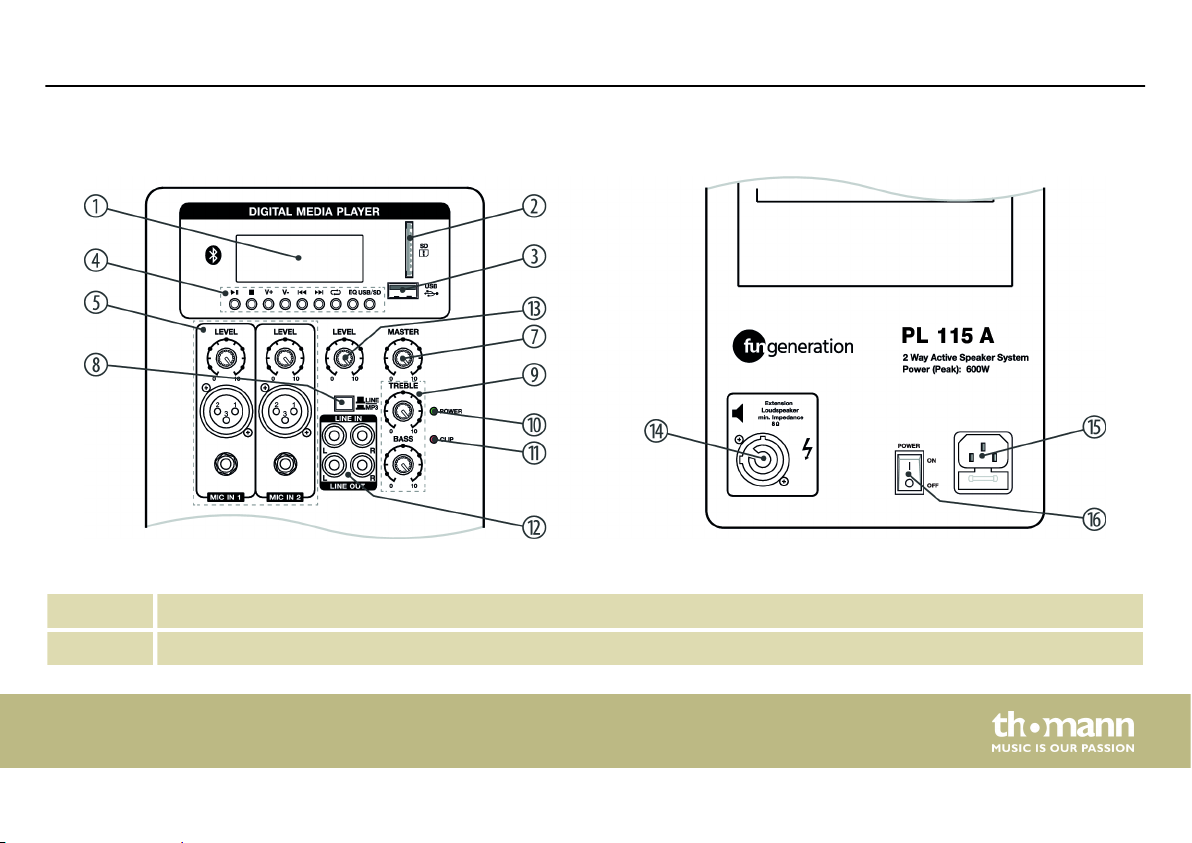

Modell PL 115 A
1 Display des integrierten Media-Players.
Anschlüsse und Bedienelemente
2 SD-Kartenslot.
PL 108 A / 110 A / 112 A / 115 A
19
Anschlüsse und Bedienelemente
3 USB-Anschluss.
4 Auswahl- und Steuerungstasten des integrierten Media-Players:
Play/Pause-Taste zum Starten/Anhalten der Wiedergabe von Titeln.
Stopp-Taste zum Beenden der Wiedergabe.
Auswahltaste. Drücken Sie diese Taste wiederholt, um einen Wiedergabemodus zu aktivieren. Der aktive Modus und
der Titel des laufenden Stücks werden auf dem Display angezeigt:
n „NOR“ : normale Wiedergabe, alle Stücke der ausgewählten Audioquelle werden in der hinterlegten Reihenfolge
einmalig nacheinander abgespielt.
n „RALL“
n „RONE“ : das ausgewählte Stück wird in einer Endlosschleife abgespielt.
n „FOLD“
n „RAN“ : alle verfügbaren Titel werden in zufälliger Reihenfolge abgespielt.
: Standardeinstellung, alle Stücke der ausgewählten Audioquelle werden in der hinterlegten Reihenfolge
in einer Endlosschleife abgespielt.
: alle Stücke eines bestimmten Ordners der ausgewählten Audioquelle werden in einer Endlosschleife
abgespielt.
20
aktiver 2-wege-lautsprecher
Anschlüsse und Bedienelemente
Vorwärts-Taste. Drücken Sie Taste kurz, um zum nächsten Titel zu springen. Halten Sie die Taste gedrückt, um im
Schnellvorlauf an eine bestimmte Stelle im laufenden Titel zu springen.
Rückwärts-Taste. Drücken Sie Taste kurz, um zum vorherigen Titel zu springen. Halten Sie die Taste gedrückt, um im
Schnellvorlauf an eine bestimmte Stelle im laufenden Titel zurückzuspringen.
[V+ | V–]
Tasten zum Erhöhen und Verringern der Lautstärke des internen MP3-Players (PL 112 A und PL 115 A).
[EQ]
Taste zum Zu- und Abschalten des Equalizers (PL 112 A und PL 115 A).
[USB/SD]
Umschalttaste. Drücken Sie diese Taste, um eine Audioquelle direkt auszuwählen: SD-Karte, USB-Eingang oder Blue‐
tooth-Schnittstelle. Die aktive Quelle wird auf dem Display angezeigt.
5 [MIC]
3-polige symmetrische XLR-Eingangsbuchse zum Anschließen eines Mikrofons (PL 108 A und PL 110 A).
PL 108 A / 110 A / 112 A / 115 A
21
Anschlüsse und Bedienelemente
[MIC IN 1] | [MIC IN 2]
Eingangskanal 1 und 2 mit jeweils einer 3-poligen symmetrische XLR-Eingangsbuchse zum Anschließen eines Mikro‐
fons und einer 6,35-mm-Klinkenbuchse sowie getrennten Lautstärkereglern [LEVEL] (PL 112 A und PL 115 A).
6 [VOL] (PL 108 A und PL 110 A)
Lautstärkeregler. Mit diesem Regler passen Sie die Lautstärke des Eingangssignals an, das am MIC-Eingang anliegt.
7 [MASTER]
Lautstärkeregler. Mit diesem Regler passen Sie die Gesamtlautstärke des Geräts (Summe aller Eingangssignale) an.
8 [LINE | MP3]
Umschalter für das Eingangssignal. Mit dieser Taste schalten Sie zwischen externer (Line-Eingang [AUX IN]) und
interner Signalquelle (integrierter Audio-Player) um.
Im gedrückten Zustand [MP3] wird das Signal des internen Audio-Players wiedergegeben. Im nicht gedrückten
Zustand [LINE] wird das Audiosignal eines externen Players wiedergegeben.
9 [EQ]
2-Band-Equalizer zum Anpassen der hohen ([TREBLE]) und tiefen ([BASS]) Frequenzen des Summensignals.
10 [POWER]
Betriebsanzeige (grün). Diese LED leuchtet im Normalbetrieb dauerhaft.
22
aktiver 2-wege-lautsprecher
Anschlüsse und Bedienelemente
11 [CLIP]
Übersteuerungsanzeige (rot). Diese LED ackert oder leuchtet auf, sobald die Box übersteuert. Drehen Sie in diesem
Fall den Regler für die Gesamtlautstärke des Geräts ([MASTER]) zurück, bis die LED nicht mehr oder nur noch spora‐
disch bei Signalspitzen auackert.
12 [AUX IN]
Line-Eingang. Cinch-Eingangsbuchsen zum Anschluss eines externen Audiogeräts (Mischpult, CD- oder MP3-Player).
[AUX OUT]
Line-Ausgang. Cinch-Ausgangsbuchsen zum Anschluss eines aktiven Lautsprechers. An diesem Ausgang liegt das
Summensignal aller Eingangsquellen des Geräts an.
13 [AUX MP3 VOL] (PL 108 A und PL 110 A)
[LEVEL] (PL 112 A und PL 115 A)
Lautstärkeregler. Mit diesem Regler passen Sie die Lautstärke des Eingangssignals an, das am Line-Eingang anliegt.
14 Verriegelbarer NL4-Einbausteckverbinder zum Anschluss einer weiteren, passiven Box
15 Kaltgeräteeinbaustecker für die Stromversorgung mit Sicherungshalter
PL 108 A / 110 A / 112 A / 115 A
23
Anschlüsse und Bedienelemente
16 [POWER]
Ein-/Ausschalter
17 [LINE IN] (PL 108 A und PL 110 A)
Line-Eingang. 3,5-mm-Eingangsbuchse zum Anschluss eines externen Audiogeräts (CD- oder MP3-Player).
24
aktiver 2-wege-lautsprecher
6 Wiedergabe über Bluetooth
Über den integrierten Bluetooth-Empfänger des Geräts können Sie Musik kabellos von Blue‐
tooth-fähigen mobilen Geräte wie Smartphones, Tablets oder Notebooks wiedergeben.
Beachten Sie die Gebrauchsanleitung Ihres Bluetooth-Geräts. Platzieren Sie es in der Nähe der
Box und schalten Sie das Bluetooth-Gerät ein.
Drücken Sie wiederholt [MODE] bzw. [USB/SD] (je nach Ausführung), bis das Display „BT NOT
LINK“ anzeigt. Nach einigen Sekunden wird Ihr Bluetooth-Gerät erkannt und unter dem
Namen „PL108A“ , „PL110A“, „PL112A“ bzw. „PL115A“ angezeigt. Im Display erscheint die Mel‐
dung „BT CONNECTING“ .
Anschließend können Sie die im Bluetooth-Gerät gespeicherten Musik-Dateien abspielen. Die
Steuerung erfolgt über die Tasten des integrierten Players.
Wiedergabe über Bluetooth
PL 108 A / 110 A / 112 A / 115 A
25
Technische Daten
7 Technische Daten
PL 108 A
Eingänge 1 × Cinch-Buchsenpaar, stereo
1 × 3-polige XLR-Buchse, symmetrisch
Ausgänge 1 × Cinch-Buchsenpaar, stereo
1 × NL4
Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 8-Zoll-Basslautsprecher
Max. Schalldruck 107 dB
Frequenzbereich 90 Hz … 18 kHz
Speichermedien SD-Karte, USB-fähige Geräte
Dateisystem FAT32
Wiedergabeformate MP3, WAV
Max. Anzahl Dateien 999
26
aktiver 2-wege-lautsprecher
Technische Daten
Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz
Max. Sendeleistung +2 dBm
Standard Version 5.0
Bluetooth-Name PL108A
Ausgangsleistung 240 W (Peak)
Versorgungsspannung
Leistungsaufnahme 140 W
Sicherung 5 mm × 20 mm, 1 A, 250 V, träge
Abmessungen (B × H × T) 245 mm × 390 mm × 195 mm
Gewicht 5,2 kg
Umgebungsbedingungen Temperaturbereich 0 °C…40 °C
230 V 50 Hz
relative Luftfeuchte 20 %…80 % (nicht kondensierend)
PL 108 A / 110 A / 112 A / 115 A
27
Technische Daten
PL 110 A
Eingänge 1 × Cinch-Buchsenpaar, stereo
1 × 3-polige XLR-Buchse, symmetrisch
Ausgänge 1 × Cinch-Buchsenpaar, stereo
1 × NL4
Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 10-Zoll-Basslautsprecher
Max. Schalldruck 109 dB
Frequenzbereich 80 Hz … 18 kHz
Speichermedien SD-Karte, USB-fähige Geräte
Dateisystem FAT32
Wiedergabeformate MP3, WAV
Max. Anzahl Dateien 999
Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz
28
Max. Sendeleistung +2 dBm
aktiver 2-wege-lautsprecher
Standard Version 5.0
Bluetooth-Name PL110A
Ausgangsleistung 320 W (Peak)
Technische Daten
Versorgungsspannung
Leistungsaufnahme 160 W
Sicherung 5 mm × 20 mm, 1 A, 250 V, träge
Abmessungen (B × H × T) 310 mm × 495 mm × 250 mm
Gewicht 7,8 kg
Umgebungsbedingungen Temperaturbereich 0 °C…40 °C
230 V 50 Hz
relative Luftfeuchte 20 %…80 % (nicht kondensierend)
PL 108 A / 110 A / 112 A / 115 A
29
Technische Daten
PL 112 A
Eingänge 2 × 6,35-mm-Klinkenbuchse
1 × Cinch-Buchsenpaar, stereo
2 × 3-polige XLR-Buchse, symmetrisch
Ausgänge 1 × Cinch-Buchsenpaar, stereo
1 × NL4
Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 12-Zoll-Basslautsprecher
Max. Schalldruck 114 dB
Frequenzbereich 80 Hz … 19 kHz
Speichermedien SD-Karte, USB-fähige Geräte
Dateisystem FAT32
Wiedergabeformate MP3, WAV
Max. Anzahl Dateien 999
Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz
30
aktiver 2-wege-lautsprecher
Max. Sendeleistung +2 dBm
Standard Version 5.0
Bluetooth-Name PL112A
Ausgangsleistung 600 W (Peak)
Technische Daten
Versorgungsspannung
Leistungsaufnahme 250 W
Sicherung 5 mm × 20 mm, 1 A, 250 V, träge
Abmessungen (B × H × T) 375 mm × 585 mm × 295 mm
Gewicht 11,5 kg
Umgebungsbedingungen Temperaturbereich 0 °C…40 °C
230 V 50 Hz
relative Luftfeuchte 20 %…80 % (nicht kondensierend)
PL 108 A / 110 A / 112 A / 115 A
31
Technische Daten
PL 115 A
Eingänge 2 × 6,35-mm-Klinkenbuchse
1 × Cinch-Buchsenpaar, stereo
2 × 3-polige XLR-Buchse, symmetrisch
Ausgänge 1 × Cinch-Buchsenpaar, stereo
1 × NL4
Lautsprecher Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 15-Zoll-Basslautsprecher
Max. Schalldruck 116 dB
Frequenzbereich 70 Hz … 19 kHz
Speichermedien SD-Karte, USB-fähige Geräte
Dateisystem FAT32
Wiedergabeformate MP3, WAV
Max. Anzahl Dateien 999
Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz
32
aktiver 2-wege-lautsprecher
Max. Sendeleistung +2 dBm
Standard Version 5.0
Bluetooth-Name PL115A
Ausgangsleistung 600 W (Peak)
Technische Daten
Versorgungsspannung
Leistungsaufnahme 250 W
Sicherung 5 mm × 20 mm, 1 A, 250 V, träge
Abmessungen (B × H × T) 480 mm × 740 mm × 390 mm
Gewicht 15 kg
Umgebungsbedingungen Temperaturbereich 0 °C…40 °C
230 V 50 Hz
relative Luftfeuchte 20 %…80 % (nicht kondensierend)
PL 108 A / 110 A / 112 A / 115 A
33
Stecker- und Anschlussbelegungen
8 Stecker- und Anschlussbelegungen
Einführung
Symmetrische und unsymmetri‐
sche Übertragung
34
Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐
volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird.
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt:
Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine
zerstörte Endstufe, ein Kurzschluss oder „nur“ eine schlechte Übertragungsqualität sein!
Die unsymmetrische Übertragung ndet vor allem im semiprofessionellen Umfeld und im HiFiBereich Verwendung. Instrumentenkabel mit zwei Leitern (eine Ader plus Abschirmung) sind
typische Vertreter der unsymmetrischen Übertragung. Ein Leiter ist dabei für die Masse und
die Schirmung zuständig, das Nutzsignal wird über den zweiten Leiter übertragen.
Die unsymmetrische Übertragung ist anfällig gegen elektromagnetische Störungen, beson‐
ders bei niedrigen Pegeln wie beispielsweise von Mikrofonen und bei langen Kabeln.
Im professionellen Umfeld wird deshalb die symmetrische Übertragung vorgezogen, denn
diese ermöglicht eine störungsfreie Übermittlung der Nutzsignale auch über weite Strecken
hinweg. Neben den Leitern für „Masse“ und „Nutzsignal“ kommt bei einer symmetrischen
Übertragung ein weiterer Leiter hinzu. Dieser überträgt ebenfalls das Nutzsignal, jedoch um
180° phasengedreht.
aktiver 2-wege-lautsprecher

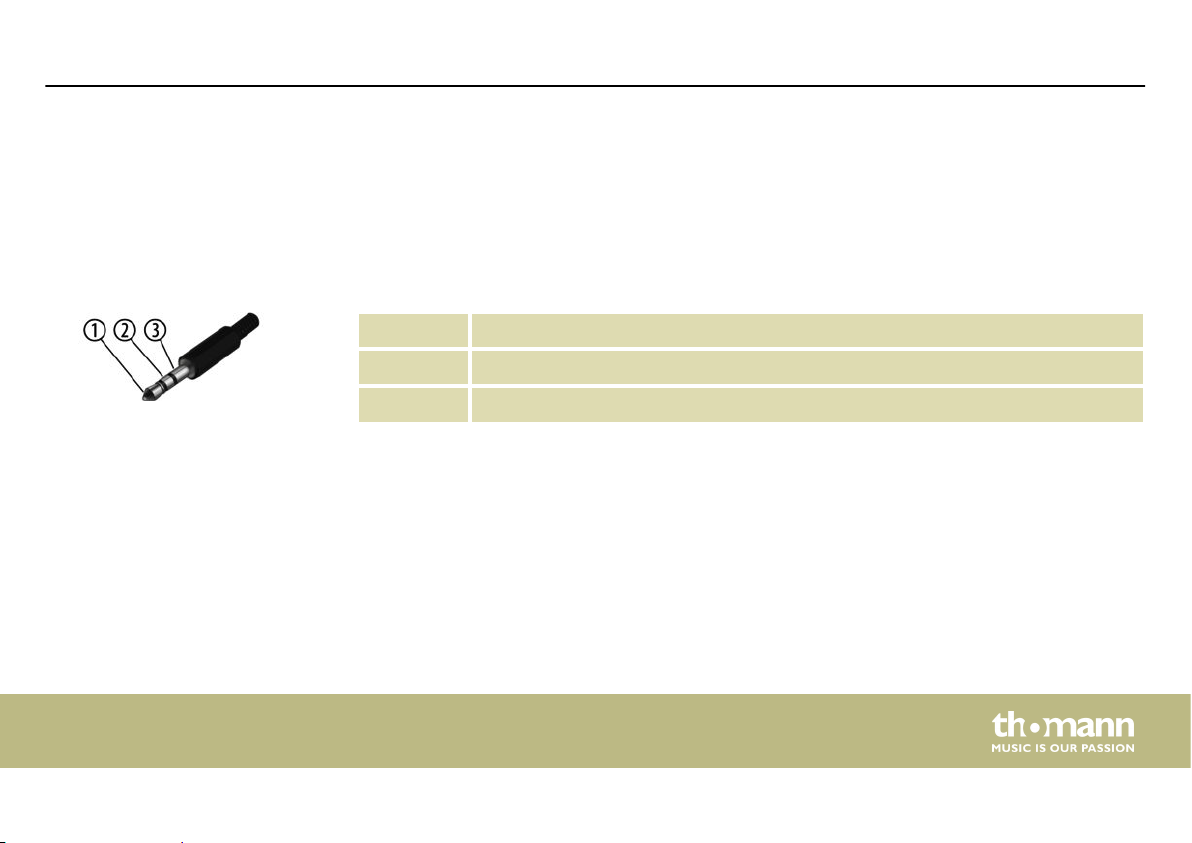

Dreipolige 3,5-mm-Klinkenste‐
cker (stereo, unsymmetrisch)
Stecker- und Anschlussbelegungen
Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐
gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐
signal ohne Störgeräusche.
1 Signal (links)
2 Signal (rechts)
3 Masse
PL 108 A / 110 A / 112 A / 115 A
35
Stecker- und Anschlussbelegungen

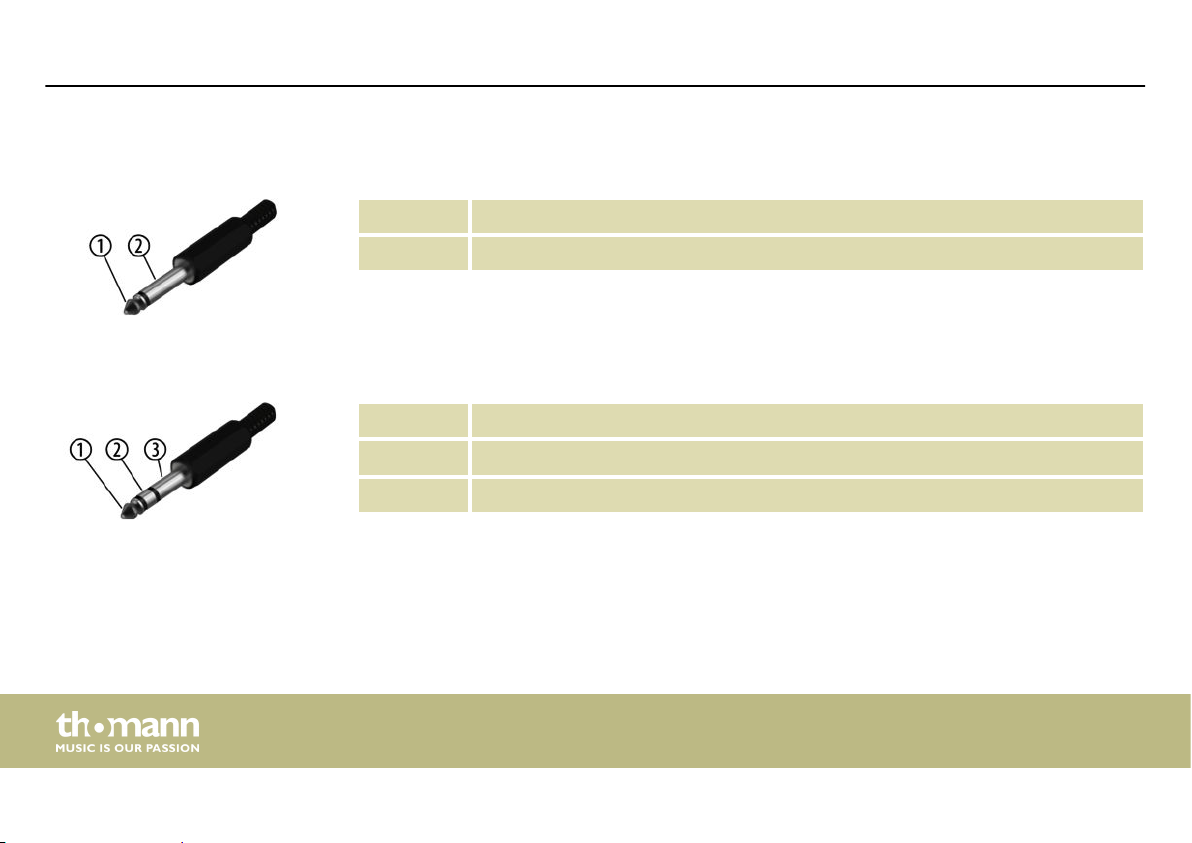

Zweipolige 6,35-mm-Klinken‐
stecker (mono, unsymmetrisch)
1 Signal
2 Masse
Dreipolige 6,35-mm-Klinkenste‐
cker (mono, symmetrisch)
1 Signal (phasenrichtig, +)
2 Signal (phasenverkehrt, –)
3 Masse
36
aktiver 2-wege-lautsprecher

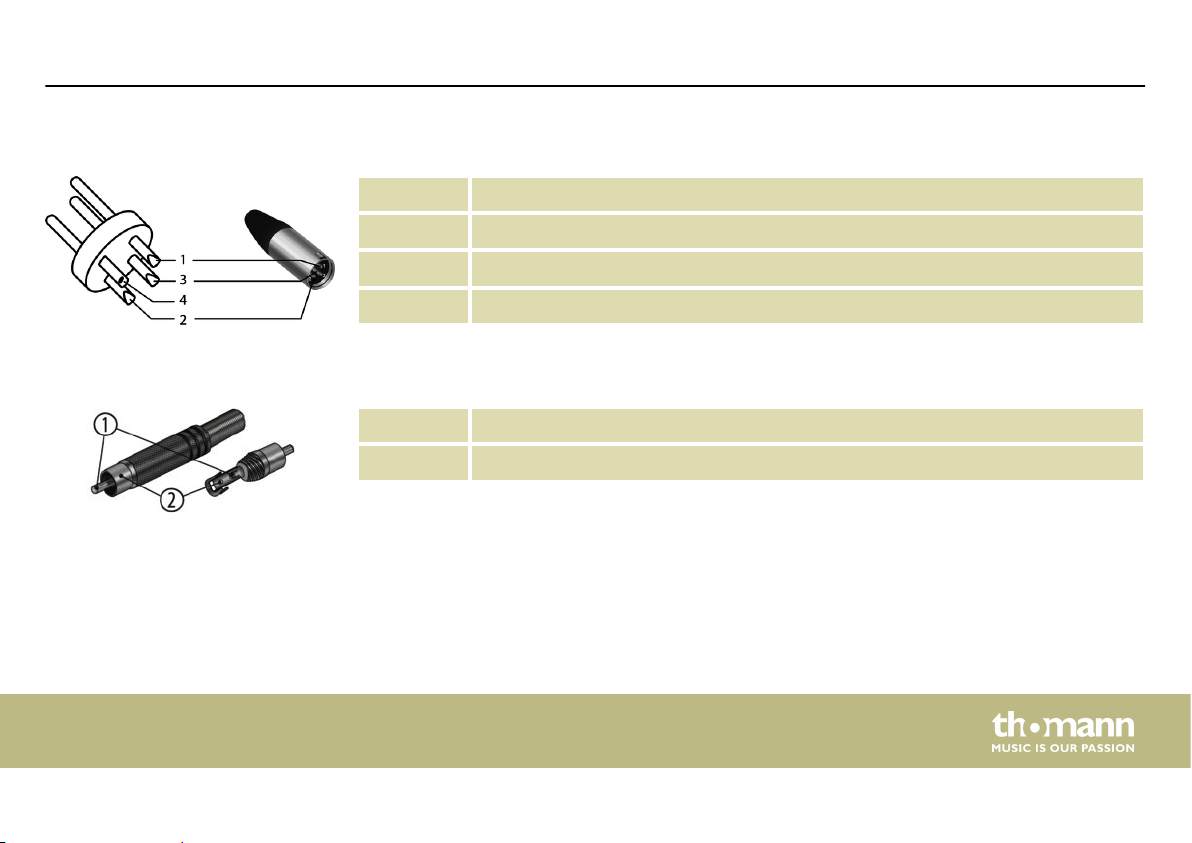

XLR-Stecker (symmetrisch)
Stecker- und Anschlussbelegungen
1 Masse, Abschirmung
2 Signal (phasenrichtig, +)
3 Signal (phasenverkehrt, –)
4 Abschirmung am Steckergehäuse (optional)
Cinch-Anschlüsse
Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers.
1 Signal
2 Masse
PL 108 A / 110 A / 112 A / 115 A
37
Stecker- und Anschlussbelegungen
Speaker-Twist-Steckverbinder
1, + Signal 1 (phasenrichtig)
1, – Signal 1 (phasenverkehrt)
2, + Signal 2 (phasenrichtig)
2, – Signal 2 (phasenverkehrt)
38
aktiver 2-wege-lautsprecher
9 Reinigung
Reinigung
Geräteteile
Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häugkeit der Reinigung
hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐
bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen.
n Reinigen Sie mit einem trockenen weichen Tuch.
n Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐
fernen.
n Verwenden Sie niemals Reiniger, die Alkohol oder Verdünnung enthalten.
PL 108 A / 110 A / 112 A / 115 A
39
Umweltschutz
10 Umweltschutz
Verpackungsmaterial entsorgen
Entsorgen Ihres Altgeräts
Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen
Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststohüllen, Verpa‐
ckungen, etc. ordnungsgemäß entsorgt werden.
Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐
derverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzeichen auf der Verpa‐
ckung.
Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte
(WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll.
Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐
munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften.
Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
40
aktiver 2-wege-lautsprecher
Notizen
PL 108 A / 110 A / 112 A / 115 A
41
Notizen
42
aktiver 2-wege-lautsprecher
Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de
Loading...
